ECS KA3 MVP — системная плата на базе чипсета ATI CrossFire Xpress 3200 (Socket AM2)


Рыночная позиция чипсета ATI CrossFire Xpress 3200, несмотря на поддержку максималистской конфигурации графических портов (два полноскоростных PCI-Express x16, сообща «растущих», что всегда особенно подчеркивается представителями ATI, из северного моста), по мнению производителей системных плат, ниже, чем у конкурента (NVIDIA nForce 590 SLI). И, соответственно, «экстремальные» модели плат основываются на чипсете от NVIDIA, тогда как ATI-чипсет, во избежание внутренней конкуренции, используется на платах с менее богатым оснащением и комплектацией.

Но компания ECS рассудила иначе и не стала понижать в статусе модель для Socket AM2 по сравнению с моделью на предыдущем топ-чипсете от ATI — KA1 MVP Extreme для Socket 939, и, более того, выпустила ее гораздо раньше симметричной версии KN3 SLI2 с NVIDIA-чипсетом. Последнее обстоятельство на сегодня проявляется в успевшей снизиться до достаточно привлекательного уровня цены. Ведь, если рассмотреть ее оснащение и комплектацию, то иначе как роскошной плату назвать не получится! Практически все, что «недостает» в чипсете ATI по сравнению с nForce 590 SLI, компенсировано за счет дополнительных контроллеров. Есть даже пара IDE-разъемов, на современных дорогих платах неожиданно попавших в разряд дефицитных.

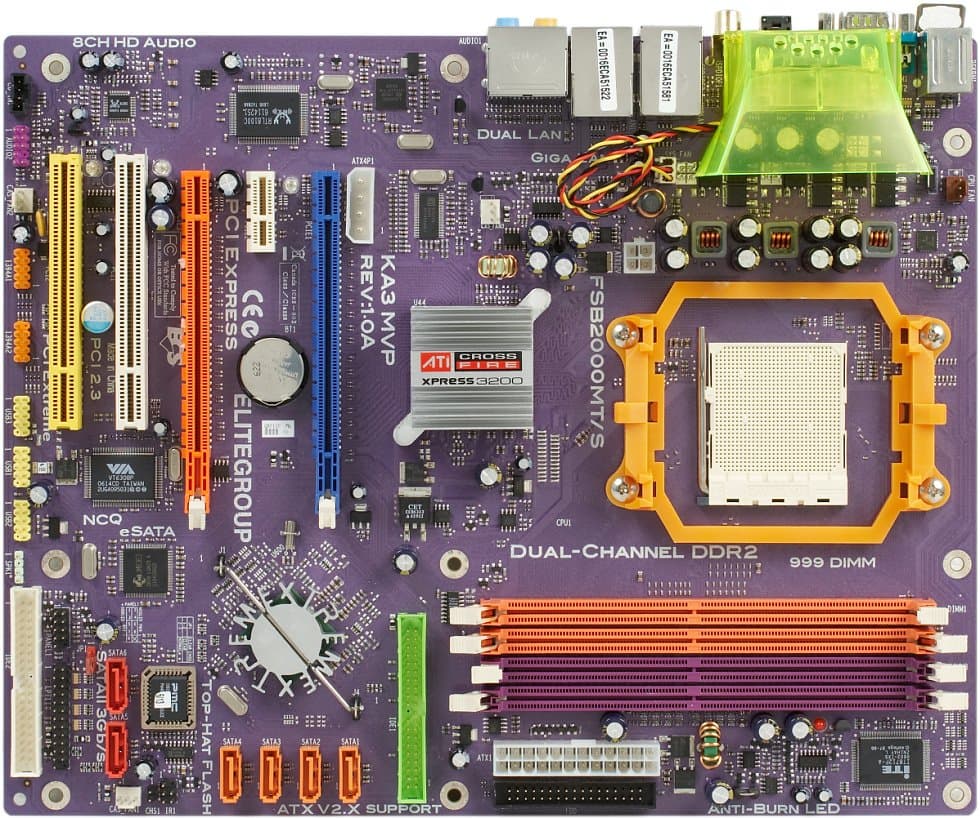

Дизайн плат от ECS можно иногда критиковать за некую излишнюю экстравагантность, однако, упрекнуть за отсутствие фирменных черт уж точно нельзя. И на этот раз традиционные приметы наличествуют в полном составе — дополнительный вентилятор на задней панели, радиатор на южном мосту чипсета с «экстремальным» оребрением. И, конечно же, глубокомысленные надписи: «999 DIMM», «Giga LAN», «PCI Extreme» на поверхности платы, о точном значении которых можно лишь интуитивно догадываться. Впрочем, украшательство сочетается с полезной информацией, в частности, описанием назначения контактов в колодке для подключения кнопок и лампочек передней панели корпуса. Периферийные разъемы установлены достаточно удачно, лишь вариант расположения IDE-разъемов по-отдельности и «поперек» платы (что явно связано с тем, что поддержка их обеспечивается разными контроллерами) менее удачен по сравнению с привычной схемой расположения вдоль правого края.

Пассивное охлаждение чипсета справляется со своей задачей, необходимость усиливать его установкой дополнительных вентиляторов отсутствует даже в режимах серьезной нагрузки, хотя дополнительное охлаждение радиатора на северном мосту за счет процессорного кулера, предусмотренное конструкцией радиатора практически на всех виденных нами платах с данным чипсетом (и KA3 MVP — не исключение), не повредит.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал (разводкой предусмотрено место для 4 транзисторов), 8 конденсаторов по 1800 мкФ (предположительно производства Mitsubishi) и 3 конденсатора по 1500 мкФ от OST. Достаточно скромный выбор, особенно, если учесть, что конкуренты уже вовсю используют первоклассные конденсаторы даже на самых недорогих платах. На плате нет разведенных, но нераспаянных элементов, эта модель единственная на данном чипсете и ее дизайн уникален. Размер платы — 305×244 мм (полноразмерный ATX), крепление к корпусу девятью винтами с надежным креплением всех углов.

Системный мониторинг (ITE IT8716F-A, по данным BIOS Setup)

  • Напряжение процессорного ядра, памяти, +1,2, +3,3, +12 В, батарейки;
  • Частота вращения 4 вентиляторов (из которых один установлен на задней панели);
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan, предусмотрено автоматическое управление процессорным и системным вентиляторами (поддерживаются вентиляторы с 3-контактными разъемами), есть возможность вручную задать три температурных порога и четыре диапазона частот вращения (соответствующих температуре в заданных интервалах, а также режиму с температурой ниже минимального значения), отдельно для процессорного и системного вентиляторов. Частота задается в долях от максимального значения, но не в процентах — шкала разделена на 128 отрезков. Поддерживается полная остановка вентиляторов.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 4 разъема DDR2 SDRAM DIMM (до 32 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей;
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора, 4-контактный «периферийный» для питания видеокарт, установленных в порты PCI-Express x16;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133, из которых один — «чипсетный», поддержка еще одного обеспечивается контроллером JMicron JMB363;
  • 6 разъемов SATA-II (Serial ATA II) из них на 4 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1, поддержка еще двух обеспечивается контроллером JMicron JMB363 (они могут быть объединен в RAID-массив уровня 0 или 1);
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • 2 разъема для подключения планок на 2 дополнительных порта FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения датчика вскрытия корпуса;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения планки с LPT-портом;
  • 3 разъема для подключения вентиляторов с возможностью контроля количества оборотов.

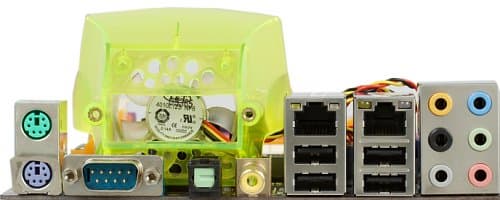

Задняя панель платы (слева направо, по блокам)

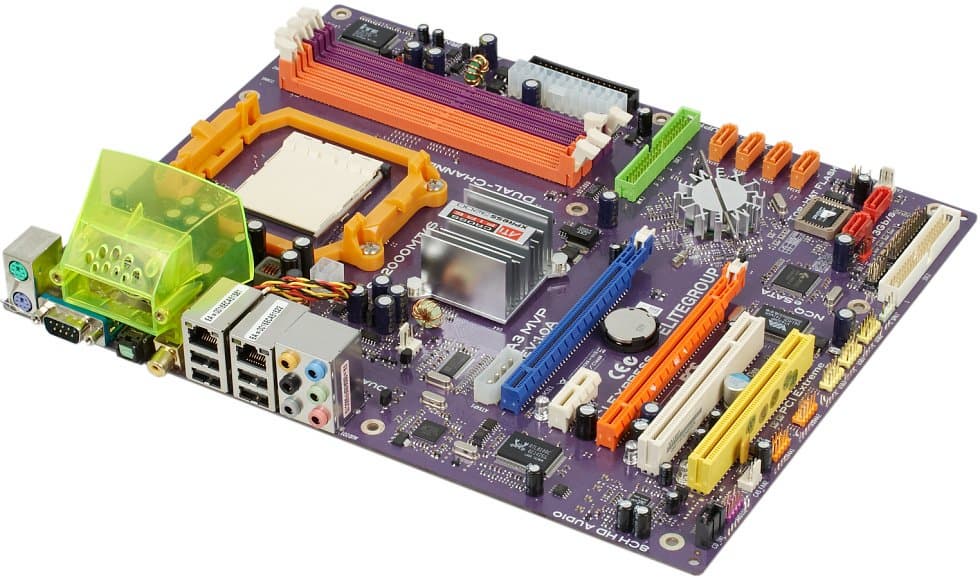

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM-порт, оптический и коаксиальный S/PDIF Out;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Rear, Surround, Line-In, Line-Out, Mic-In).

Комплект поставки

  • Упаковка: большая коробка традиционного для топовых плат от ECS дизайна в «супер-обложке»;
  • Документация: брошюра-инструкция (руководство пользователя);
  • Кабели: 1 LAN (2 м, PC-to-PC), 4 SATA, переходник-разветвитель питания на 2 устройства SATA, 1 ATA66, 1 ATA33 (для CD-ROM) и шлейф для подключения дисковода;
  • Top-Hat Flash — микросхема «запасного» BIOS на панельке для установки поверх имеющегося на плате для восстановления после неудачной перепрошивки или повреждения;
  • Планка на заднюю панель с 1 FireWire 400 портом (6-контактным) и 2 USB-портами (ее также можно использовать и для вывода портов на переднюю панель, используя соответствующую заглушку);
  • Заглушка для размещения дополнительных FireWire и USB-портов на передней панели корпуса в 3,5-дюймовом отсеке;
  • Планка на заднюю панель с LPT-портом;
  • Планка на заднюю панель с eSATA-портом (подключается к любому из стандартных портов SATA на плате, рекомендуется воспользоваться одним из двух портов дополнительного контроллера);
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • 2 компакт-диска с драйверами и фирменными утилитами ECS.

Набор утилит (от сторонних компаний) в данном случае включает:

  • DPU — для восстановления удаленных файлов;
  • Pro Magic Plus — для создания «точек отката» и восстановления системы;
  • ShowShifter — мультимедийный комбайн для просмотра ТВ, видео, картинок/фотографий, прослушивания музыки;
  • I’m InTouch — для удаленного администрирования компьютера;
  • Media Ring — для IP-телефонии (осуществления обычных «голосовых» звонков через интернет);
  • комплект WinCinema — для просмотра и создания собственных DVD.

К сожалению, в комплекте не предусмотрена фирменная утилита для обновления BIOS и системных драйверов с поиском свежих версий на сайте производителя, для перепрошивки BIOS из Windows рекомендуется использовать стандартную утилиту WinFlash от компании Award.

По нынешним временам, когда даже очень дорогие платы зачастую комплектуются всего лишь несколькими совершенно необходимыми шлейфами, и в результате пользователь вынужден самостоятельно заниматься поисками планок для вывода многочисленных, распаянных на плате, интерфейсов, комплектация плат серии Exterme от ECS заслуживает награды. Которую мы незамедлительно и выдаем.

Excellent Package - по результатам исследования, продукт награждается за уникальную комплектацию

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out;
  • 2 сетевых: Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе контроллера Agere ET1310I (PCI-E Gigabit Ethernet) и Fast Ethernet с поддержкой 10/100 Мбит/c на базе контроллера Realtek RTL8100C;
  • IDE/SATA-II RAID, на базе микросхемы JMicron JMB363 (интерфейс PCIEx1), с поддержкой 2 устройств ATA133 и 2 SATA300 с возможностью объединения SATA-дисков в RAID-массив уровней 0 и 1;
  • FireWire (IEEE1394a) на базе контроллера VIA VT6308P с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.15, -0.25Очень хорошо
Уровень шума, дБ (А): -90.3Очень хорошо
Динамический диапазон, дБ (А): 90.1Очень хорошо
Гармонические искажения, %: 0.0042Очень хорошо
Интермодуляционные искажения + шум, %: 0.0095Очень хорошо
Взаимопроникновение каналов, дБ: -90.2Отлично
Интермодуляции на 10 кГц, %: 0.010Очень хорошо

Общая оценка: Очень хорошо (подробнее). Уже не в первый раз отмечаем образцовую реализацию HD Audio на системной плате от ECS!

Фирменные технологии и особенности

  • Top-Hat Flash — возможность аварийного восстановления поврежденной прошивки BIOS, для чего применяется специальная микросхема флэш-ПЗУ (с резервной копией BIOS), «надеваемая» сверху на основную микросхему на плате;
  • Дополнительный вентилятор для охлаждения стабилизатора питания, выдувающий нагретый воздух из корпуса компьютера;
  • Технология динамического разгона — при работе с максимальной нагрузкой частота шины процессора может повышаться на 2—30 МГц в зависимости от установленного в BIOS значения.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Из BIOS, основанного на версии Award WorkstationBIOS v6.00PG Возможность отключения специфических функций процессора + K8 Cool’n’Quiet
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, RAS to CAS Delay, Row Precharge Time, Row to Row Delay, Row Cycle Time, Precharge Time
Выбор частоты работы памяти + Auto, 400, 533, 667, 800 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT + частота (Auto, 200, 400, 600, 800, 1000 МГц), а также ширина (8 или 16 бит) раздельно для обоих направлений потока данных по шине (от северного моста к процессору и наоборот)
Настройка работы шины PCI-Express + ширина (x1—x16, с шагом x1) для обоих графических портов, повышение тока (Extra Current) на 10% отдельно для графических портов, PCIEx1 и шины между северным и южным мостом, имеется возможность отключения питания неиспользуемых портов и установка максимально допустимой потребляемой мощности для плат, установленных в каждый из имеющихся портов
Ручное распределение прерываний по слотам +
Изменение частоты FSB + 200—500 МГц с шагом 1 МГц;
отдельная настройка CPU Dynamic Overclocking: +2—30 МГц с шагом 2 МГц
Изменение коэффициента умножения процессора + от ×4, с целым шагом
Изменение напряжения памяти + +0,05—0,35 В с шагом 0,05 В
Изменение напряжения шины HT + +0,05—0,15 В с шагом 0,05 В
Изменение напряжения чипсета + +0,05—0,15 В с шагом 0,05 В

Использовалась версия BIOS 1.0r от 24.10.06, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Возможности для разгона весьма скромные — напряжение питания процессора можно только понизить в соответствии со стандартно поддерживаемыми уровнями для работы Cool’n’Quiet, также недостаточным может оказаться диапазон регулировки напряжения памяти. Похвалы достойна поддержка динамического разгона, когда частота возрастает лишь при максимальной нагрузке на процессор (а в остальное время остается либо штатной, либо сниженной в «энергосберегательных» целях). Словом, плата рассчитана на тех, кто не против немного повысить производительность своей системы за счет разгона, но придерживается безопасных методов и не стремится гонять свою систему на пределе возможного.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята ранее протестированная нами плата MSI K9A Platinum на таком же чипсете.

Тест MSI K9A Platinum ECS KA3 MVP
Архивирование в 7-Zip, мин:сек 6:25 6:39
Кодирование MPEG4 (XviD), мин:сек 5:57 6:04
Unreal Tournament 2004 (Low@640×480), fps 78,9 76,3
Unreal Tournament 2004 (Highest@1600×1200), fps 74,8 72,4
FarCry (Low@640×480), fps 179 157
FarCry (Highest@1600×1200), fps 134 117

Можно сказать, что ради такого случая мы и тестируем производительность плат для платформы AMD64, в массе своей обеспечивающих практически равную производительность. В данном случае, несмотря на принудительно установленные тайминги на стандартный для наших модулей памяти уровень, результаты ECS KA3 MVP оказались ниже эталонного уровня. Отрыв нельзя назвать критическим и в современных играх при увеличении нагрузки на видеокарту он минимален, но в задачах, где производительность упирается в скорость работы с памятью, отставание сохраняется.

Выводы

Достаточно привлекательная модель, укомплектованная по-максимуму, которую, несмотря на использование старшего чипсета, можно рекомендовать для строительства относительно недорогой CrossFire-системы (или, так называемой, «CrossFire Ready»). Отдельной похвалы заслуживает качественная реализация интегрированной аудиоподдержки и развитые возможности ручной настройки режимов Smart Fan. Впрочем, у данной модели есть весьма серьезный конкурент — MSI K9A Platinum, имеющий расширенный набор разгонных настроек в BIOS, стандартно-высокую производительность, но значительно менее насыщенный периферийными интерфейсами. Очевидно, выбор в таком случае определяется пользовательскими приоритетами.
