ECS GeForce6100SM-M — системная плата на базе чипсета NVIDIA GeForce 6100 + nForce 405 (Socket AM2)


В уже отдаленные, по меркам ИТ-индустрии, времена, выпуск специальных усеченных версий чипсетов (равно как и многих других компонентов) практиковался исключительно редко. Казалось естественным, что недавние дорогие решения с выходом их прогрессивного обновления смещаются во все более доступные сегменты рынка. Процесс экономически оправданный и закономерный, коль скоро затраты на разработку окупились, производство отлажено, можно свободнее манипулировать ценами, а прибыль получать за счет больших объемов, поскольку недорогие компоненты традиционно имеют массовый сбыт. Но сейчас такой подход можно назвать скорее исключением из правила, по крайней мере, официально производители стараются обновлять линейки целиком.

Что касается функциональности, она нередко и в случае со старыми чипсетами оказывается избыточной — часто ли в офисных компьютерах встречается хотя бы два винчестера? Вот именно — и в домашних-то нечасто. Если посмотреть прайс-листы системных плат с разъемом Socket AM2, самые дешевые как раз и основываются на чипсетах предыдущего поколения — nForce4 и даже nForce3. Но как быть с «интегрированными» чипсетами? В частности, NVIDIA до нынешнего поколения GeForce 6100/6150 не имела ни дорогого, ни дешевого предложения для этого сегмента. А из современных, даже GeForce 6100 с младшим южным мостом выглядит избыточным решением в составе «секретарской» конфигурации. Заполнить пробел призваны максимально облегченные версии — GeForce 6100 + nForce 405 и GeForce 6100 + nForce 400, несмотря на двусложные названия, реализованные в одной микросхеме. Подробнее о них можно почитать в обзоре чипсетов, здесь лишь отметим, что по отношению к основной линейке с выделенными южными мостами, послабления весьма существенны. От фирменных опций, которыми славятся чипcеты NVIDIA, остался лишь Media Shield — набор технологий, делающих организацию RAID-массива чуть более комфортной задачей, в частности, за счет определения (с наглядной демонстрацией разъема на фотографии платы) диска, нуждающегося в замене. Логично задаться вопросом — позволят ли «экономические» мероприятия от чипмейкера снизить установившийся минимальный уровень цен на платы с разъемом Socket AM2? Или мы получим еще сильнее урезанные модели по прежней цене (ведь чипсет — новинка, и, с точки зрения продавцов, нелогично ставить продукты на нем ниже «старичков»). Практически на примере продукции ECS напрашивается сравнение с ранее протестированной ECS RS485M-M на чипсете Radeon Xpress 1150, выполненной в лучших традициях минимализма, и уже давно продающейся по весьма демократичной цене.

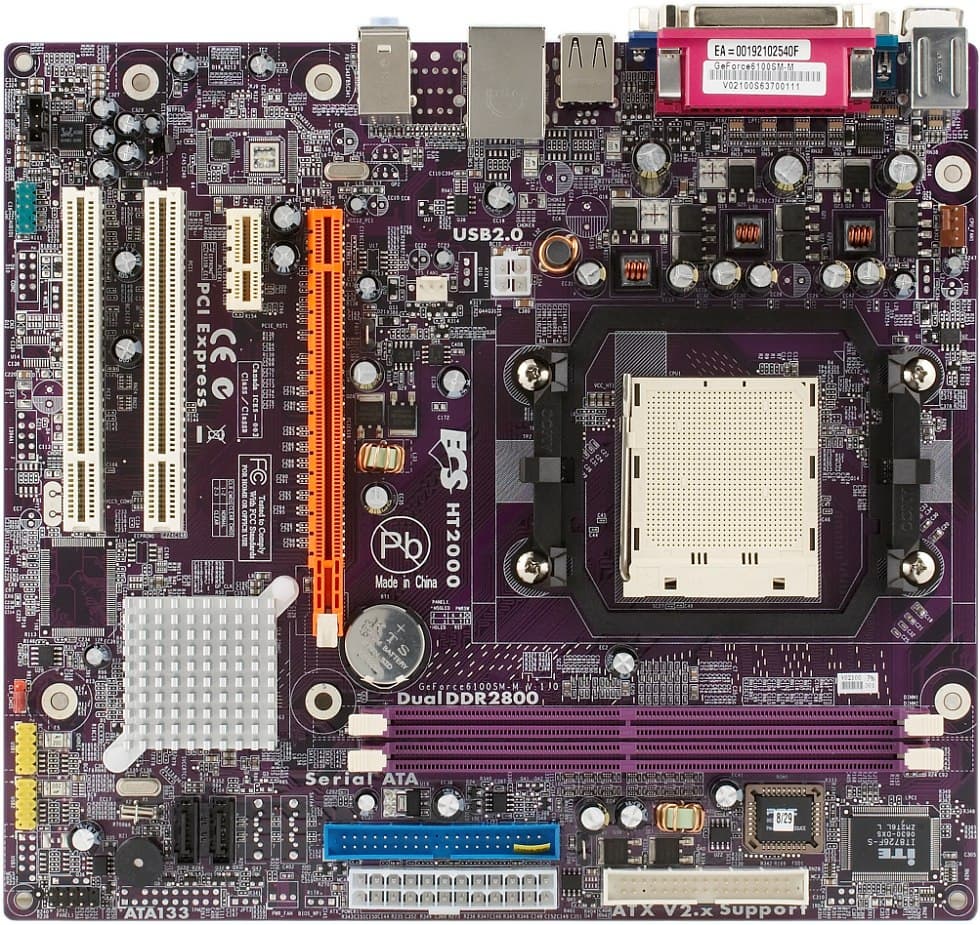

Дизайн платы, на первый взгляд, вызывает удивление — идея сэкономить на разводке с переходом на одномостовую схему явно не приглянулась инженерам ECS, в результате мы наблюдаем изобилие посадочных мест под дополнительные контроллеры. Не совсем ясно, для каких целей оставлен такой запас — на сегодня эта модель единственная на данном чипсете, и неочевиден смысл в перспективе выпускать расширенную версию, которая добирала бы функциональность до уровня старших чипсетов за счет внешних контроллеров. Возможно, ECS, таким образом, приготовилась к выпуску других одномостовых чипсетов от NVIDIA, совместимых с нынешними по распайке. Однако нам достоверно о таких моделях ничего не известно. Компоновочный недостаток обнаружился лишь во взаимном расположении графического порта и слотов для памяти, защелки последних наверняка окажутся заблокированными.

Охлаждением чипсета заведует низкопрофильный радиатор, возможностей которого хватает с запасом, поскольку нагрев комбинированного чипсета заметно меньше отдельных северных мостов GeForce 6100. Сказывается уменьшение числа линий PCI Express и оптимизация 90 нм техпроцесса, уже хорошо изученного «подрядчиками» NVIDIA.

Количество элементов, которые на плате отсутствуют, но предусмотрены разводкой, явно превышает количество установленных, в их числе — две разновидности сетевых контроллеров (самостоятельный и PHY), FireWire, 7.1-канальный аудиокодек, два порта SATA и дополнительный USB, разъем для модуля TPM и т.п. В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал (но и здесь не обошлось без «запаса на будущее» — разводкой предусмотрено по 4) и 9 конденсаторов по 1800 мкФ. Использованы конденсаторы неопознанного нами производителя, но явно не ведущих марок. Размер платы — 245?225 мм (усеченный microATX), крепление к корпусу шестью винтами, правый край на уровне разъемов для накопителей остается незакрепленным.

Системный мониторинг (ITE IT8726F-S, по данным BIOS Setup):

  • Напряжение процессорного ядра и памяти;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan, предусмотрено автоматическое управление (для вентилятора с 4-ех контактным разъемом) и возможность вручную задать минимальную частоту вращения (в долях от максимального значения, но не в процентах, шкала разделена на 128 отрезков) и соответствующую ей минимальную температуру, а также максимальную температуру, выше которой скорость будет устанавливаться на максимум. Внутри температурного диапазона частота вращения растет в соответствии с величиной «Fan Slope», задающей процент увеличения частоты вращения на каждый градус приращения температуры.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 2 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя (работает в режиме x8);
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
  • 2 разъема SATA-II (Serial ATA II) на 2 устройства SATA300, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0 или 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, а для процессорного (4-контактного) также доступно «интеллектуальное» управление частотой вращения из BIOS.

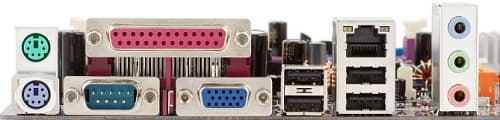

Задняя панель платы (слева направо, по блокам)

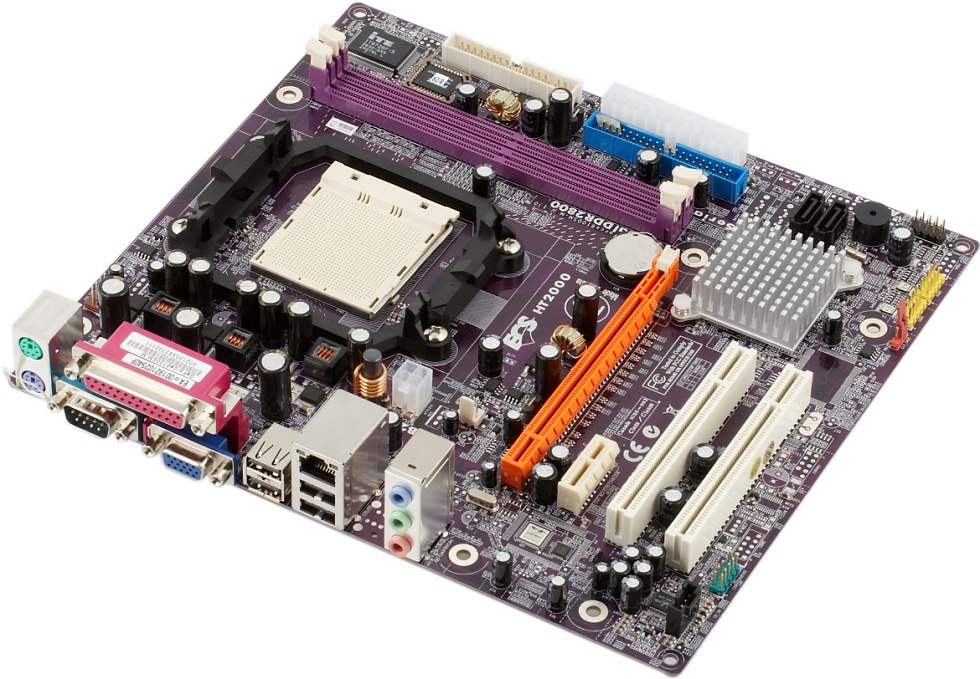

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM, 1 VGA, 1 LPT;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 3 аналоговых аудиоразъема (Line-In, Line-Out, Mic-In).

Комплект поставки

  • Упаковка: компактная, привычного для недорогих плат от ECS дизайна, коробка, в которой находится рекордно малое количество принадлежностей;
  • Документация: руководство пользователя (достаточно подробное, с расшифровкой назначения даже некоторых редко используемых настроек BIOS);
  • Кабели: 1 SATA с переходником питания на 1 устройство SATA;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами ECS.

Набор фирменных утилит включает:

  • DPU — утилита для восстановления поврежденных файлов;
  • Pro Magic Plus — восстановление состояния файловой системы до сохраненной «точки возврата»;
  • ShowShifter — разновидность, так называемой, «sofeware», плеер для просмотра видео, ТВ, прослушивания MP3 и прочего контента;
  • I’m in touch — дистанционный доступ к данным на компьютере, где установлена данная утилита;
  • Media Ring — утилита для IP-телефонии;

К сожалению, в комплекте не предусмотрена более актуальная утилита для обновления BIOS и системных драйверов с поиском свежей версии на сайте производителя, так что для перепрошивки BIOS из Windows рекомендуется использовать стандартную утилиту WinFlash от компании Award.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC660, с возможностью подключения аудиосистем 5.1, разъемами для подключения фронтальных аудиовходов/выходов и CD-In;
  • Сетевой: Fast Ethernet с поддержкой 10/100 Мбит/с на базе «чипсетного» MAC-адаптера и PHY-контроллера Broadcom AC131.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.20Очень хорошо
Уровень шума, дБ (А): -81.7Хорошо
Динамический диапазон, дБ (А): 81.4Хорошо
Гармонические искажения, %: 0.0049Очень хорошо
Интермодуляционные искажения + шум, %: 0.021Хорошо
Взаимопроникновение каналов, дБ: -81.4Очень хорошо
Интермодуляции на 10 кГц, %: 0.022Хорошо

Общая оценка: Хорошо (подробнее). Недорогая версия кодека HD Audio от Realtek уступает 8-канальным моделям от этого производителя, особенно по уровню шума и динамическому диапазону, но явно превосходит уровень AC’97-кодеков. Таким образом, исключение поддержки AC’97 из чипсета, определенно, сыграет на руку потребителям.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Перемычка для защиты параметров CMOS от изменения
Из BIOS, основанного на Award WorkstationBIOS v6.00PG Возможность отключения специфических функций процессора + K8 Cool’n’Quiet
SSE/SSE2 Instructions
Настройки таймингов памяти -
Выбор частоты работы памяти + Auto, 400, 533, 667, 800 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT + множитель (1x—5x с целым шагом) и разрядность (8 или 16 бит)
Возможность задания частоты для периферийных шин + PCIE = 100—150 МГц
Ручное распределение прерываний по слотам +
Изменение частоты FSB + 200—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от ×4, с целым шагом

Использовалась версия BIOS 06/10/16 от 16.10.2006, как последняя релизная. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP, и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц) 2750 275 1,40 825 (x3)

Результат для столь недорогой платы весьма достойный. При зависании происходит автоматический перезапуск с параметрами по умолчанию, при этом в BIOS сохраняются выставленные перед зависанием значения, что ускоряет задачу подбора идеальных настроек. Хотя специальной настройки для подъема напряжения на процессорном ядре в BIOS не имеется, значительно улучшить разгон процессоров, рассчитанных на 1,30/1,35 В питание, можно в пункте CPU FID в BIOS, установив вручную максимальные 1,40 В, то же самое можно проделать и средствами CPU Clock Utility. В нашем случае удалось повысить разгонный потенциал с 2570 до 2750 МГц.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения были взяты платы ECS RS485M-M на чипсете ATI Radeon Xpress 1150 и Foxconn 6100M2MA-RS2H на чипсете NVIDIA GeForce 6100 с южным мостом nForce 410.

Тест интегрированная графика внешняя графика
Foxconn 6100M2MA ECS RS485M-M ECS GeForce 6100SM-M Foxconn 6100M2MA ECS RS485M-M ECS GeForce 6100SM-M
Архивирование в 7-Zip, мин:сек 6:48 6:57 6:43 6:45 6:52 6:39
Кодирование MPEG4 (XviD), мин:сек 6:08 6:14 6:07 6:05 6:12 6:06
Unreal Tournament 2004 (Low@640×480), fps 44,4 27,3 44,2 76,7 75,6 76,4
Unreal Tournament 2004 (Highest@1600×1200), fps 9,5 10,7 9,4 72,3 71,5 72,1
FarCry (Medium@800×600), fps 30,8 29,7 28,9 126,5 113,8 118,1
DOOM III (Medium@800×600), fps 12,9 13,4 12,9 133,0 122,3 129,0

Результаты подтверждают, что графическое ядро GeForce 6100 не претерпело никаких усечений при объединении с южным мостом. На фоне прямого конкурента (Radeon Xpress 1150) с четырехконвейерной схемой, работающей на 333 МГц, двухконвейерная на 425 МГц в GeForce 6100 выигрывает лишь при выборе низкого разрешения и снижения настроек качества графики до минимума, в остальных случаях наблюдается примерное равенство. О самой плате от ECS можно сказать лишь, что, несмотря на отсутствие возможности изменения таймингов памяти вручную, результаты, в зависящих от этого параметра тестах, оказались достойными.

Выводы

Даже не приступая к тестированию, можно было отметить, что данная модель не призвана удивлять нас фирменными опциями и неожиданными техническими решениями. Однако компания ECS все же немного удивила нас, предусмотрев разводку для целого ряда дополнительных контроллеров, к сожалению, ничего из них так и не реализовав. Комплектацию и оснащение платы можно назвать минимальными среди протестированных нами на сегодня моделей, соответственно, хотелось бы ожидать, что и в рознице она получит минимальную цену.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
