DFI LANParty KT400A — системная плата на базе чипсета VIA KT400A


DFI выделила платы серии LANParty в отдельную группу, дополнительно подчеркивая их «эксклюзивность». Следует заметить, что это нечто новенькое в политике данного производителя, который ранее предпочитал с «навороченными» продуктами «не светиться», предлагая решения, в наибольшей степени ориентированные даже не на конечного потребителя, а на OEM-сборщиков. Что ж, смотрим на очередную попытку компании сделать нечто действительно достойное внимания в нелегком жанре «престижной платы».

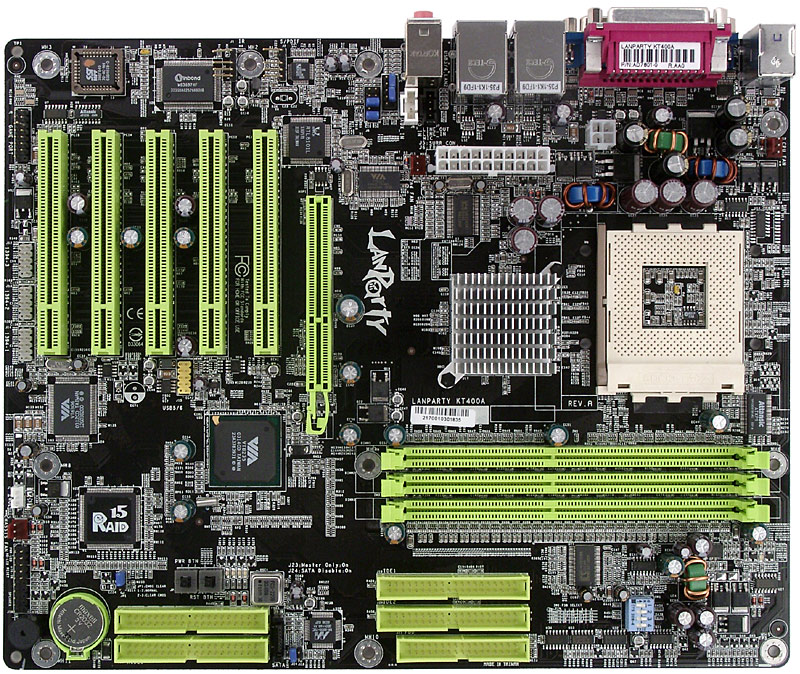

Разводка LANParty KT400A не очень удобна — разъемы IDE RAID расположены позади слотов PCI, а звуковые разъемы — перед ними, также может доставить неудобства при подключении скученность разъемов около модулей памяти. Доступ к некоторым из имеющихся перемычек и переключателей может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 4 по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (4 по 1000 мкФ). Разведенные, но не распаянные элементы на этой PCB отсутствуют. Наличие напряжения +5 В Standby индицируется красным светодиодом на плате, наличие напряжения на слотах памяти — еще одним красным светодиодом, расположенным у последнего разъема памяти. Размеры платы — 305х245 мм (стандартный ATX, крепление к корпусу девятью винтами, провисание переднего края не грозит).

На плате используются возможности системного мониторинга микросхемы Winbond W83697HF. Контролируются:

  • напряжения процессора, памяти, шины AGP, батарейки, +3,3, +5, +12 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (датчиком в сокете) и платы (встроенным датчиком платы).

Других моделей, выпускаемых на базе этой же PCB, у DFI не существует, и это обусловлено политикой компании: плата из серии LANParty на базе какого-либо чипсета существует всего одна. Это «имиджевый» модельный ряд, каждый продукт в котором должен быть уникальным, иначе теряется весь смысл выделения LANParty в отдельную категорию плат.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket A);
  • 3 разъема под DDR SDRAM DIMM;
  • Слот AGP (не Pro, с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Стандартные разъемы питания (ATX и 4-контактный для 12 В);
  • Разъем FDD;
  • 4 разъема IDE (Parallel ATA) — 2 «чипсетных» и 2 за счет дополнительного контроллера;
  • Разъем Serial ATA (функционирует за счет моста IDE—SATA, вместо одного из стандартных четырех IDE-устройств чипсета);
  • Разъем для подключения планки с парой дополнительных портов USB (2.0);
  • 3 разъема для подключения планок с портами FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF (Coaxial);
  • Разъем для подключения 5,25" панели FrontX (см. комплектацию);
  • Разъем для подключения планки с Game-портом;
  • 3 разъема для подключения вентиляторов (из них 2 с возможностью регулировки количества оборотов).

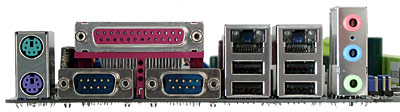

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 1 LPT-порт и 2 COM-порта;
  • 2 разъема USB (2.0) и разъем RJ-45 (Fast Ethernet);
  • Еще 2 разъема USB (2.0) и разъем RJ-45 (Fast Ethernet);
  • 3 аудиоразъема.

Советуем также обратить внимание на список комплектации платы — планок с дополнительными разъемами с ней поставляется чрезвычайно много.

Комплект поставки

  • Упаковка: коробка большого размера и яркого дизайна;
  • Документация: руководство пользователя материнской платы — на 5 языках, включая русский; краткое руководство по установке и настройке платы, описание IDE RAID — все на английском языке;
  • 2 кабеля ATA66/100/133 и шлейф для подключения дисковода (все экранированы и убраны в прозрачный кембрик салатового цвета);


  • Кабель Serial ATA (с переходником питания);
  • Планка на заднюю панель компьютера с разъемами S/PDIF-In/Out типа Coaxial;
  • Планка на заднюю панель компьютера с Game-портом;
  • Планка на заднюю панель компьютера с 2 разъемами FireWire;
  • Панель FrontX (в 5-дюймовый отсек) с разъемами Mic-In, Speaker-Out, FireWire и 2 портами USB;


  • Ремни для переноски компьютера PC-Transpo;


  • Пакетик с термопастой;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Дискета с драйверами к IDE RAID;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • Award WinFlash 1.54;
    • RadarSync;
    • McAfee VirusScan Online;
    • Winbond Hardware Doctor;
    • Intervideo WinDVD;
    • Intervideo WinRip.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • 2 сетевых, один из которых реализован на базе возможностей чипсета, а второй — на базе микросхемы Realtek RTL8101L; оба имеют поддержку 10/100 Мбит Base-T (Fast Ethernet);
  • IDE RAID, на базе микросхемы Highpoint HPT372N, с возможностью создания RAID уровней 0, 1, 0+1 и 1,5 по протоколу ATA133;
  • FireWire, на базе микросхемы VIA VT6306, с поддержкой 3 портов.

Фирменные технологии

На плату интегрирован POST-контроллер, реализованный на четырех светодиодах. Хотя особого названия эта технология DFI и не имеет, но все же подобная функциональность присутствует у очень немногих продуктов, поэтому мы решили, что данная особенность может претендовать на звание «фирменной технологии». Также можно отметить наличие на плате двух кнопок: включения питания и Reset. Правда, мы бы сказали, что эта особенность больше придется по душе нам, тестерам, чем пользователям: ведь она важна только в том случае, когда плата стоит на стенде, а не упрятана в корпус. :)

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор переключателей для выбора частоты FSB100/133/166/200 МГц
Перемычка для включения/отключения моста IDE—SATA
Перемычка для выбора режима работы моста IDE—SATAMaster/Slave (выбор заменяемого Secondary IDE-устройства при включении)
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Bank Interleave, Precharge to Active, tRAS, Active to CMD, Burst Length, Drive Strength, Command Rate, Write Recovery Time, tWTR
Выбор частоты работы памяти+Auto, 100, 133, 166, 200 МГц
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—255 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5—x22,5
Изменение напряжения ядра процессора+1,1—2,0 В с шагом 0,025 В до 1,85 В и шагом 0,05 В выше
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения шины AGP+1,5, 1,6, 1,7, 1,8 В

Использовалась версия BIOS от 26.06.2003, как последняя из доступных на время проведения тестирования.

Результаты тестов:



Системная плата DFI LANParty KT400A предоставлена компанией OLDI
