Biostar TA880G HD — системная плата на базе чипсета AMD 880G (Socket AM3)


Несколько лет назад модельный ряд Biostar достаточно забавно делился на две категории, первая так и называлась: системные платы, а вторая — T-Series. Во всяком случае, на официальном сайте оформлено было именно так. При этом разница между обычной платой и ее аналогом с приставкой T со временем становилась все более условной, и видимо, чтобы не наводить тень на плетень, решено было объединить платы в общий модельный ряд. Однако платы, имеющие более привлекательное оснащение относительно своих соседей по линейке, все равно можно отличить по наличию буквы T в начале индекса. Так к примеру, аналог рассматриваемой в этой статье платы под названием A880G+ имеет в качестве южного моста старенький SB710 и соответственно не располагает поддержкой SATA 3.0, радиаторы на мостах чипсета у него также попроще, как и система питания. Ну а мы рассмотрим старшую модель.

Особенности платы

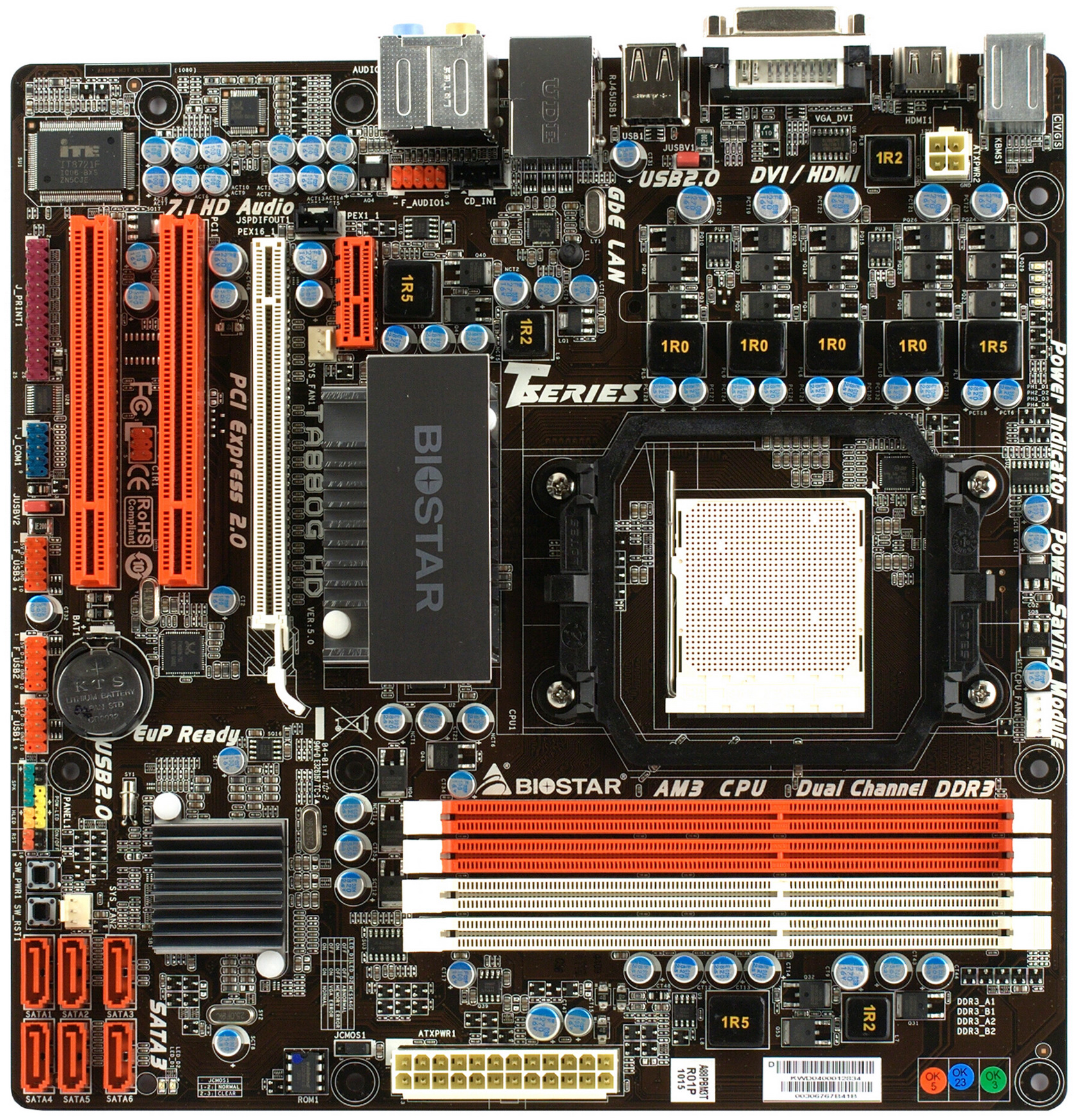

Плата несколько уже по ширине, нежели предусмотрено форматом microATX, тем не менее разработчикам удалось предусмотреть возможность размещения полноразмерной видеокарты при сохранении доступа к периферийным портам на поверхности платы. И даже не пришлось тратиться на угловые колодки для SATA-портов. Впрочем, плата не богата в части периферийной функциональности, даже возможности чипсета реализованы не полностью: нет IDE-порта, место для которого вполне можно было бы найти рядом с разъемом питания, где находятся стикеры. Зато производитель вспомнил о тех, кому могли бы понадобиться устаревшие порты, такие как COM, LPT и ИК-порт, пользователь может приобрести дополнительные планки и подключить к имеющимся на плате выходам. Единственное функциональное излишество, не характерное для плат такого класса, представляют собой кнопки включения и перезапуска, расположенные на поверхности платы.

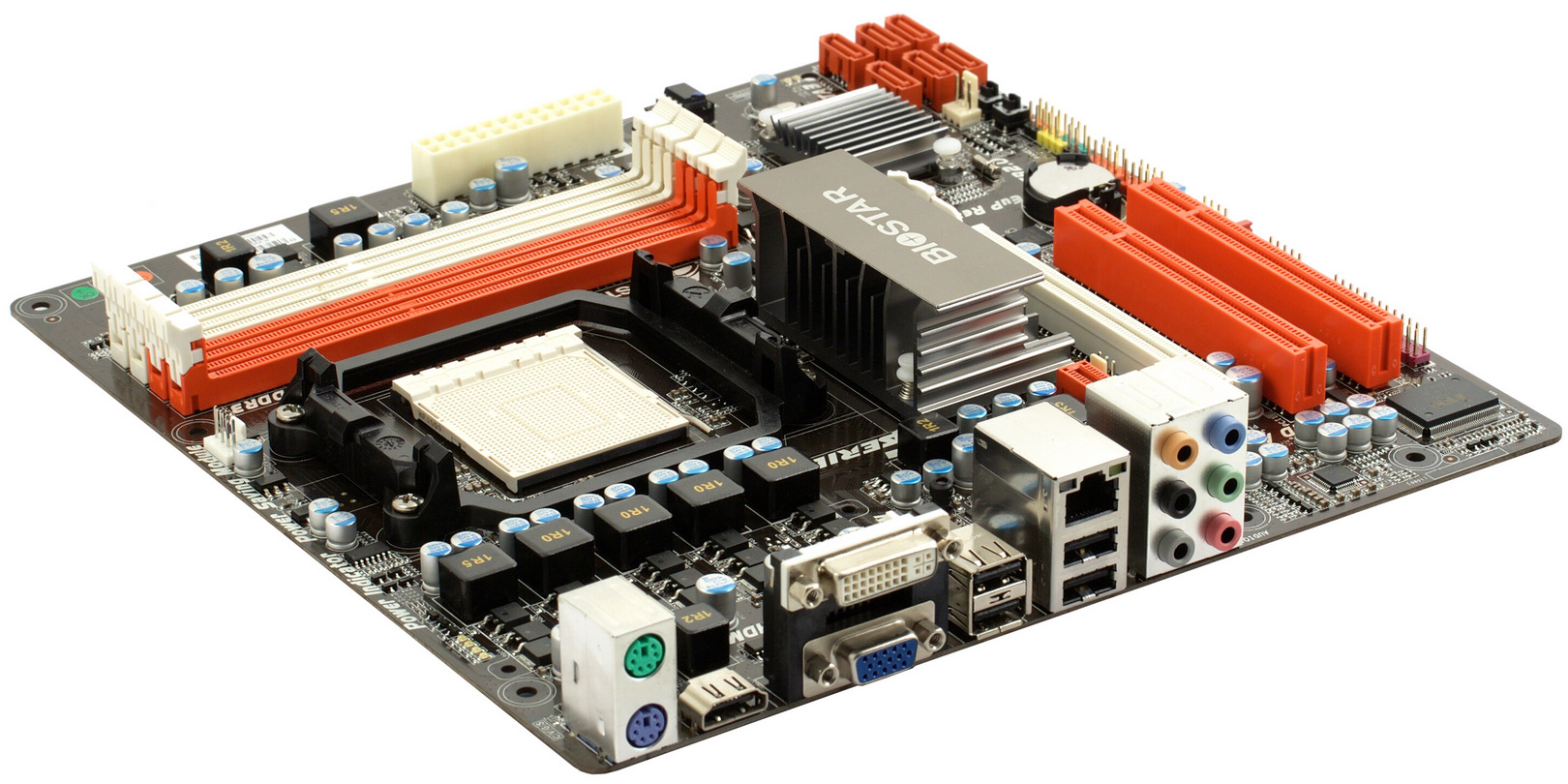

по ссылке — вид платы в 3/4 со стороны задней панели

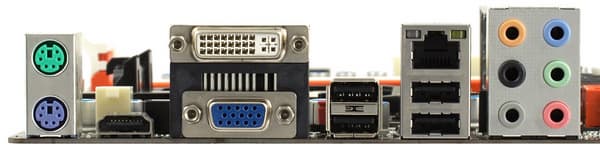

Минималистичный набор портов по современным меркам, что вполне естественно для компактной недорогой платы, однако вывести eSATA-порт за счет одного из чипсетных стоило бы минимум средств и послужило бы плате неплохим бонусом.

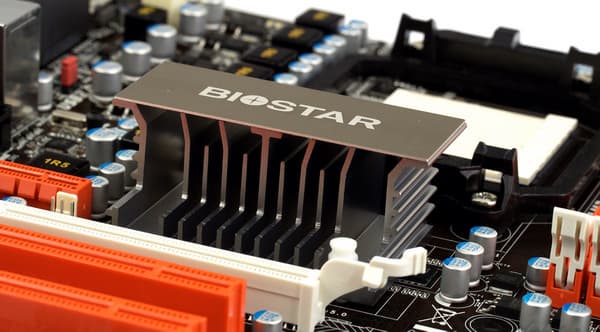

Радиатор довольно интересный и явно ориентированный на то, что процессорный кулер будет расположен соответствующим образом и будет продувать воздух через образовавшийся кожух. Нельзя сказать, что это универсальная конструкция, тем более что самые распространенные коробочные кулеры в данном случае участвовать в охлаждении чипсета не смогут. А поскольку количество ребер у радиатора довольно мало, собственная его эффективность невысока. В принципе, греется чипсет 880G умеренно, но поскольку он имеет интегрированную графику, а плата располагает неплохими возможностями по ее разгону, эффективный радиатор на северном мосту желателен. Особенно если плата помещается в тесном корпусе. Впрочем, если последовать задумке конструкторов и поставить на процессор кулер с поперечно ориентированным вентилятором, как используемый в наших тестах Zalman CNPS9700, надежно удается охладить даже чипсет с разогнанным до 1,2 ГГц графическим ядром и поднятым на 0,12 В напряжением. Ну а в штатном режиме сбоев в тестировании не было и в том случае, если радиатор ничем не обдувался.

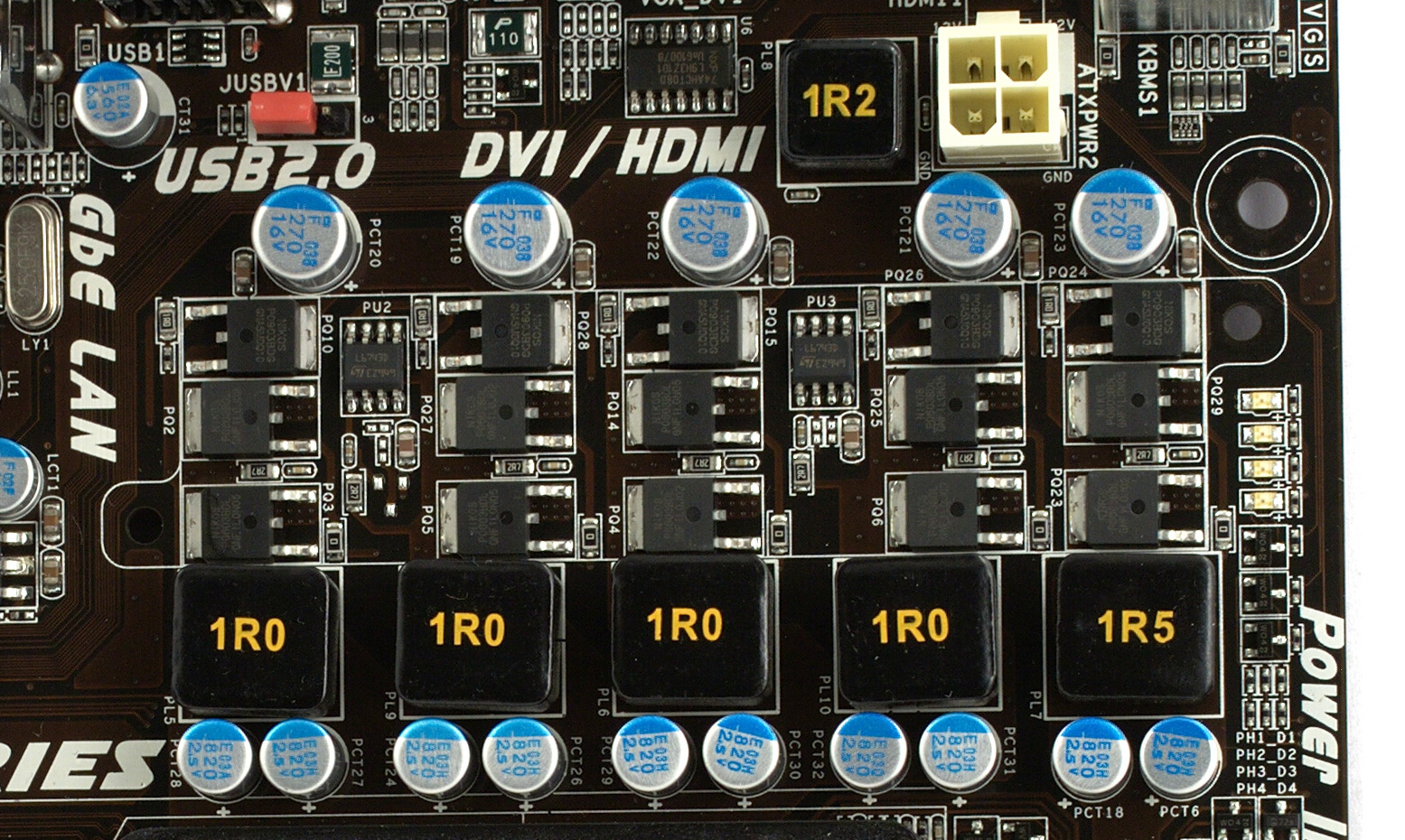

По меркам компактной платы: 5 каналов по 3 полевых транзистора в каждом, это очень хорошее оснащение процессорного стабилизатора напряжения. В схеме установлены 10 конденсаторов по 820 мкФ и 5 — по 270 мкФ, все конденсаторы на плате твердотельные. Схема позволяет обеспечить поддержку процессоров с TDP до 140 Вт включительно.

В комплекте 4 шлейфа SATA и переходник питания для одного устройства SATA. В комплект фирменных утилит T-Series входят утилита перепрошивки BIOS с поиском актуальной версии на сайте производителя, а также утилиты для разгона и управления режимами Green Power. Руководство пользователя на английском языке, но в конце имеют спецификации на разных языках, включая русский.

Функциональность

Плата основана на чипсете AMD 880G (северный мост AMD 880G и южный SB850). В качестве оперативной памяти может быть установлено до 16 ГБ DDR3-800/1066/1333/1600. Для подключения накопителей установлено 6 внутренних портов SATA 3.0, которые могут объединяться в режимах RAID 0, 1, 0+1 и 5. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (7.1-канальный HDA-кодек Realtek ALC892);
  • сетевой контроллер (Realtek RTL8111E, интерфейс PCI-Ex1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • cистемный мониторинг (ITE IT8721F), поддерживается режим автоматического управления частотой вращения процессорного вентилятора. В BIOS есть два автоматических профиля соответствующих оптимальному охлаждению и пониженному уровню шума, а также предусмотрена возможность определить вручную температурные пороги для остановки и запуска вентилятора, условное значение, в соответствии с которым будет выбрана минимальная частота вращения, а также степень возрастания скорости вращения по мере роста температуры (для более плавного роста следует понизить эту величину, и наоборот — повысить, если вы хотите, чтобы под нагрузкой вентиляторы быстрее выходили на максимальные обороты). Регулировка доступна как для 3-ех, так и 4-контактных вентиляторов. Очень удобно наличие режима калибровки вентилятора, ведь не секрет, что одинаковые частоты вращения у разных вентиляторов соответствуют разным величинам управляющего напряжения.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.04, -0.32 Очень хорошо
Уровень шума, дБ (А): -74.1 Средне
Динамический диапазон, дБ (А): 74.9 Средне
Гармонические искажения, %: 0.015 Хорошо
Гармонические искажения + шум, дБ (А): -72.1 Средне
Интермодуляционные искажения + шум, %: 0.049 Хорошо
Взаимопроникновение каналов, дБ: -85.6 Отлично
Интермодуляции на 10 кГц, %: 0.051 Хорошо

Общая оценка: Хорошо (подробнее).

Привычная картина для плат от Biostar, качество, как справедливо отметил RMAA просто хорошее, тогда как большинство плат от конкурентов, на которых используется такой же кодек, получают оценку на балл выше. Положительно отличилась плата лишь в тесте на взаимопроникновение стереоканалов.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 200—600 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров + через BIOS
Частота графического ядра в чипсете + 150—1500 МГц
Частота видеобуфера + 200—850 МГц
Напряжение процессора + +0,050—+1,450 В (CPU)
+0,050—+0,200 В (CPU NB)
Напряжение памяти + 1,35—1,85 В
Напряжение северного моста + +0,05—+0,15 В
Напряжение HT-шины + +0,05—+0,15 В
Напряжение видеобуфера SidePort + +0,05—+0,15 В

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 4.19 от 19/04/2010.

Полный набор параметров, словно речь не о скромной microATX плате, а какой-нибудь полноразмерной на топовом чипсете. Хотя диапазоны отдельных настроек, конечно, сокращены и для экстремального разгона плата не подходит, но для того чтобы в разумных пределах поднять частоту процессора из какой-нибудь массовой серии, все необходимое имеется. Не забыты, конечно же, и традиционные для Biostar режимы автоматического разгона, но они просто поднимают опорную частоту на фиксированную величину, о коррекции множителей для памяти и шин пользователю придется позаботиться самому. При этом, к сожалению, в BIOS нигде не отображаются фактические значения частот шин и других компонентов, в зависимости от выбранных множителей и опорной частоты, все это придется прикидывать самостоятельно. Право слово, разработчикам из Biostar имеет смысл взглянуть как это реализовано, например, на последних платах от ASUS. А пока же, если пользователь недостаточно подкован в этих вопросах, проще всего порекомендовать для разгона пользоваться программными средствами из Windows, среди которых, наверное, наилучшим вариантом является утилита AMD OverDrive.

Есть возможность сохранения до 10 профилей настроек BIOS, да и аварийная загрузка с параметрами по умолчанию при переразгоне не требует от пользователя каких-либо действий, обычно система просыпается самостоятельно и занимает это лишь чуть больше времени, чем после штатного включения питания.

  Phenom II X3 720 Black Edition (2,8 ГГц) Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц 3700 3380
Опорная частота (множитель), МГц 200 (x18,5) 260 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В 1,48/1,30 1,40/1,30
Частота (множитель) CPU NB, МГц 2600 (x13) 2340 (x9)
Частота (множитель) шины HT, МГц 2000 (x10) 2080 (x8)
Частота памяти, МГц DDR3-1333 DDR3-1040
Примечание разгон с увеличением множителей (ядра и CPU NB) разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Неплохой результат для платы такого класса, стабилизатор напряжения питания также без видимой перегрузки (и перегрева) выдержал проверку в тестах под нагрузкой. Плата вполне способна раскрыть потенциал разгона процессора из середины линейки, а тем более начального уровня.

Производительность и экономичность

Для сравнения взяты результаты ранее протестированной платы ASUS M4A88TD-V EVO на аналогичном чипсете, но в полноразмерном формате.

дискретная графика (Radeon HD4850) ASUS M4A88TD-V EVO/USB3 Biostar TA880G HD
Архивирование в 7-Zip, мин:сек 2:16 2:16
Архивирование в WinRAR, мин:сек 1:14 1:15
HDPlay (DXVA OFF/ON), CPU load 26%/3% 25%/3%
FarCry 2 (Very High@1680×1050), fps 62 62
World in Conflict (Very High@1680×1050), fps 29 29


интегрированная графика ASUS M4A88TD-V EVO/USB3 Biostar TA880G HD
Архивирование в 7-Zip, мин:сек 2:16 2:18
Архивирование в WinRAR, мин:сек 1:15 1:16
HDPlay (DXVA OFF/ON), CPU load 29%/3% 38%/11%
Crysis (Low@1024×768), fps 36 32
World in Conflict (Low@1680×1050), fps 32 29
FarCry 2 (Low@1280×720), fps 35 32

Поскольку графическое ядро у платы от ASUS разогнанно до уровня старшего чипсета (890GX), в игровых тестах наблюдается ожидаемая разница. Впрочем, разработчики из Biostar, вероятно посмотрев на такие платы, решили не отставать и предусмотрели режим, активируемый на стартовом экране нажатием F7, названный как GameBoost, при включении которого графическое ядро также разгоняется до 700 МГц, и соответственно, результаты поднимаются до аналогичных величин. Любопытно, что в руководстве пользователя ни слова об этом режиме нет.

Потребляемая мощность (измеряется, встроенным в блок питания ваттметром, для системы в целом)

Phenom II X4 810 + Radeon HD4850 ASUS M4A88TD-V EVO/USB3 Biostar TA880G HD
Редактирование текста, Вт (Cool’n’Quiet ON) 59 78
Редактирование текста, Вт (Cool’n’Quiet OFF) 91 107
Игра FarCry 2, Вт 136-177 155-191


Phenom II X4 810 + чипсетная графика ASUS M4A88TD-V EVO/USB3 Biostar TA880G HD
Редактирование текста, Вт (Cool’n’Quiet ON) 20 15
Редактирование текста, Вт (Cool’n’Quiet OFF) 39 32
Игра FarCry 2, Вт 71-83 61-78

В режиме с дискретной видеокартой явно более экономичной оказывается плата от ASUS, имеющая более основательные схемы питания. Ну а в режиме интегрированного видео неразогнанное графическое ядро на плате Biostar ожидаемо потребляет несколько меньше энергии. Надо отметить, что плата от Biostar оснащена системой динамического управления количеством активных фаз стабилизатора напряжения, снабженного даже светодиодной линейкой для индикации текущего состояния. Однако, как и в случае с платой ASUS, включение и выключение соответствующего режима не приводило к фактическому изменению уровня потребления.

Выводы

Плата, на первый взгляд, является достаточно простой по оснащению, то есть реализует лишь возможности чипсета. Тем не менее, примитивной ее назвать никак нельзя: мощный по меркам компактных плат стабилизатор напряжения, использование исключительно твердотельных конденсаторов, широкий выбор разгонных настроек. Резюмируя, получаем неплохой выбор в случае если пользователь выбирает из компактных плат не столько с точки зрения экономии, хотя продукция Biostar традиционно недорога, сколько желания собрать надежную систему в небольшом корпусе.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя
