Shuttle XPC SN85G4 — barebone-комплект под Athlon 64 и в новом корпусе


У нас на тестировании побывала очередная модель Shuttle XPC — SN85G4. Опять Shuttle? Что там может быть нового и интересного?.. Погодите с выводами. Во-первых, эта модель рассчитана на использование процессоров Athlon 64, причем явилась пионером в этой области, будучи анонсированной фактически в день анонса линейки настольных 64-битных процессоров AMD. Во-вторых, как уже могли заметить по маркировке самые внимательные, SN85G4 выполнена в новом корпусе, и особенности этого корпуса мы рассмотрим подробнее, так как в будущем, несомненно, на рынок выйдет целая линейка barebone-систем компании с окончанием «G4» в названии.

Позволим себе небольшое лирическое отступление о судьбе продуктов AMD на рынке SFF PC. До сих пор количество моделей, предполагающих установку одного из Athlon, было сравнительно невелико. Можно, пожалуй, даже утверждать, что оно примерно соответствует доли компании на рынке настольных процессоров: 4/5, а то и 9/10 всех представленных barebone-систем продаются с наклейкой «Intel Inside». Даже бюджетные модели, в которых сам бог велел применять Athlon XP, не отдают явного предпочтения продукции AMD. Остается только догадываться, виной ли тому возможность смерти от перегрева старых Athlon «Thunderbird», крошащийся при ненормативном усилии прижима кулера процессорный кристалл или какие-то маркетинговые соображения. С выходом линейки процессоров микроархитектуры K8 компания надеется заметно улучшить свое рыночное положение, и нам остается только пожелать, чтобы для не сгорающих и не крошащихся Athlon 64 (и, возможно, Athlon 64 FX) был достойный выбор barebone-комплектов на любой вкус.

Внешний вид

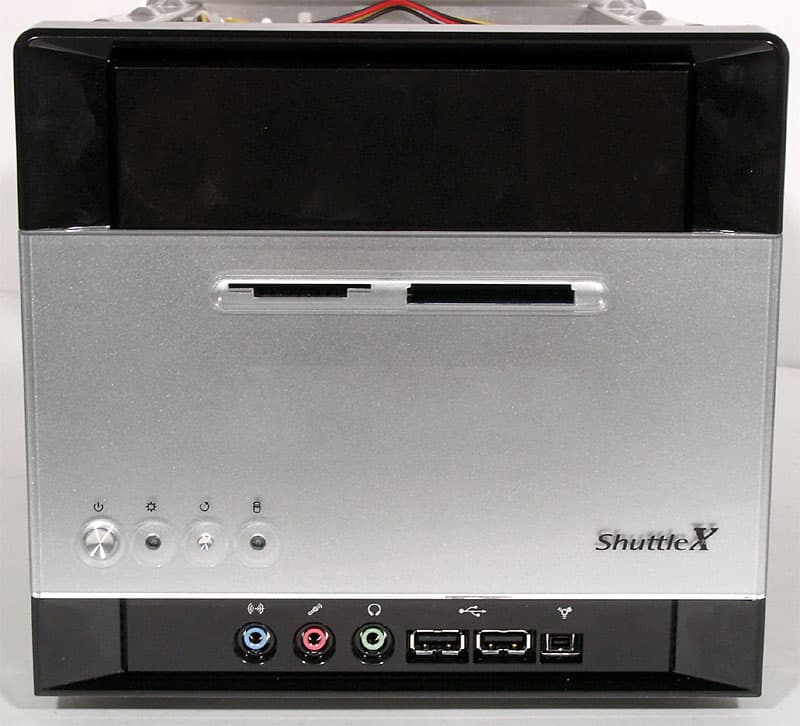

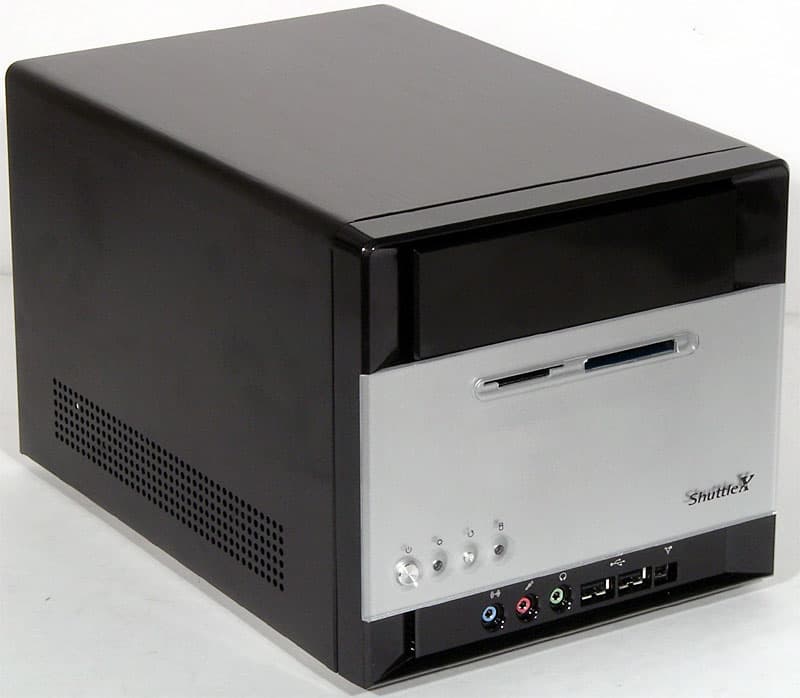

Корпус SN85G4, традиционно для всех Shuttle XPC, выполнен из алюминия, крышка черного цвета, но с обычными штампованными вентиляционными отверстиями, а не с сеткой, как у «элитного» SB75G2. Размеры корпуса тоже типичны: 200×295×190 мм (Ш×Г×В) — стандартный «кубик» с одним 5-дюймовым отсеком. Отличия G4 начинаются с передней панели. Окончательное прощание с флоппи-дисководом позволило оставить лишь один внешний отсек, и теперь вся средняя часть фасада цельная и представляет собой прозрачную пластиковую накладку с серебристым фоном. Основа же передней панели выполнена из черного пластика и имеет небольшие декоративные углубления под блок интерфейсных разъемов и под выход 5-дюймового отсека.

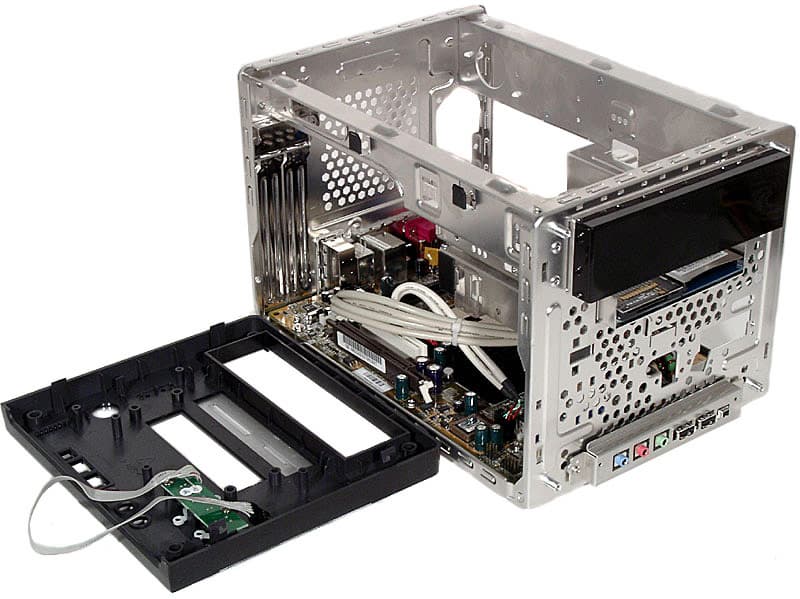

В целом дизайн лицевой панели представляется нам несколько спорным, так как если не озаботиться покупкой CD/DVD-привода с черной «мордой», то компьютер начинает выглядеть аляповато (у предыдущих моделей Shuttle XPC этот эффект все-таки не проявлялся так ярко). В отсутствие оптического накопителя внешний отсек закрыт заглушкой в стандартном стиле, а верхнему 3-дюймовому, в который предполагается установка комплектного картовода, соответствуют прорези в пластике для вставки и извлечения флэш-карт. Кстати, Shuttle предлагает под заказ вариант SN85G4 без картовода и с «глухой» передней панелью. Отметим элементы управления работой barebone-комплекта: кнопки включения и перезагрузки, индикаторы включенного состояния (голубой) и активности дисковой подсистемы (оранжевый). Набор интерфейсных разъемов в данном случае вполне привычный: 3 Audio (выход на наушники, микрофонный вход и линейный вход), 2 порта USB (2.0) и один порт mini-FireWire (4-контактный, без питания).

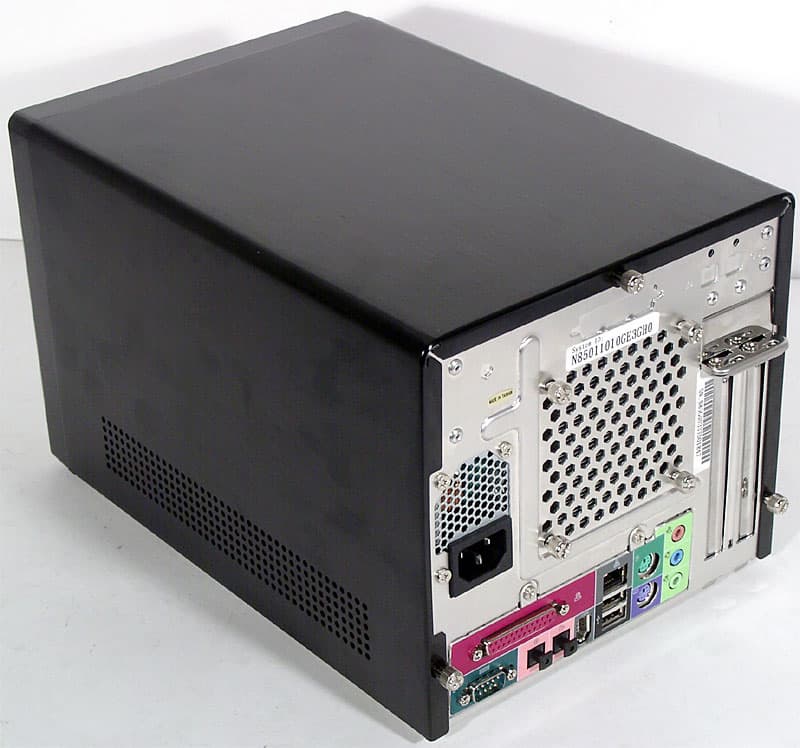

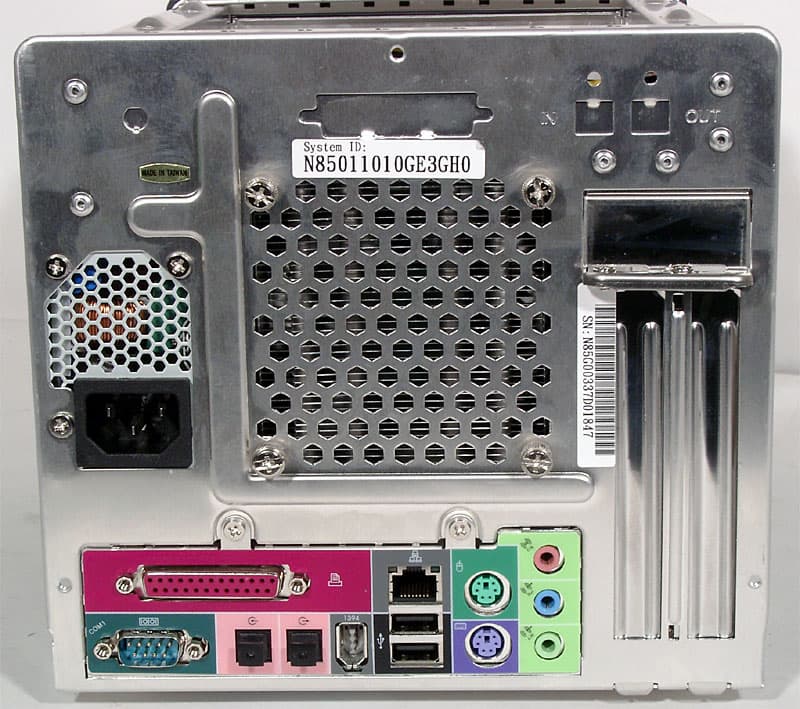

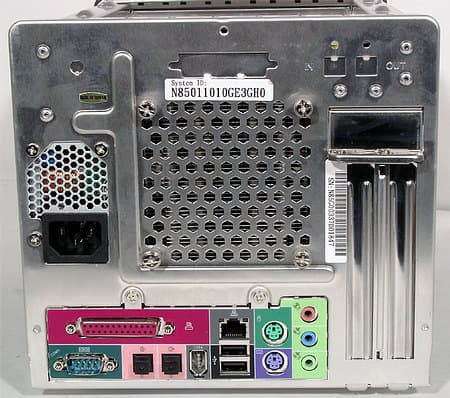

Задняя панель радует наличием морально устаревших, но все еще необходимых многим параллельного и последовательного портов. В остальном все вполне ожидаемо: 2 порта PS/2, 1 [полноценный, 6-контактный] FireWire, 1 LAN, всего 2 USB (2.0), 3 аудиовыхода для вывода 6-канального звука (обратите внимание: функции линейного и микрофонного входов могут выполнять только разъемы передней панели!) и оптические S/PDIF-In и Out. Видеовыхода нет, что не слишком удивляет, так как чипсеты с интегрированной графикой для платформы Socket 754/940 пока не применяются. (Вроде бы слишком долгий «путь до памяти» очень сильно снижает производительность систем этой платформы с встроенным видеоядром — так или иначе, плат на единственном в своем роде K8M800 пока нет.) Два закрытых заглушками выхода для карт расширения свидетельствуют о том, что количество интерфейсных слотов у нового barebone-комплекта не уменьшилось. Привычное место занимают решетки, сквозь которые выводится горячий воздух из корпуса и БП, но в последнем случае удивляет видимое отсутствие вентилятора.

Внутреннее устройство и функциональность

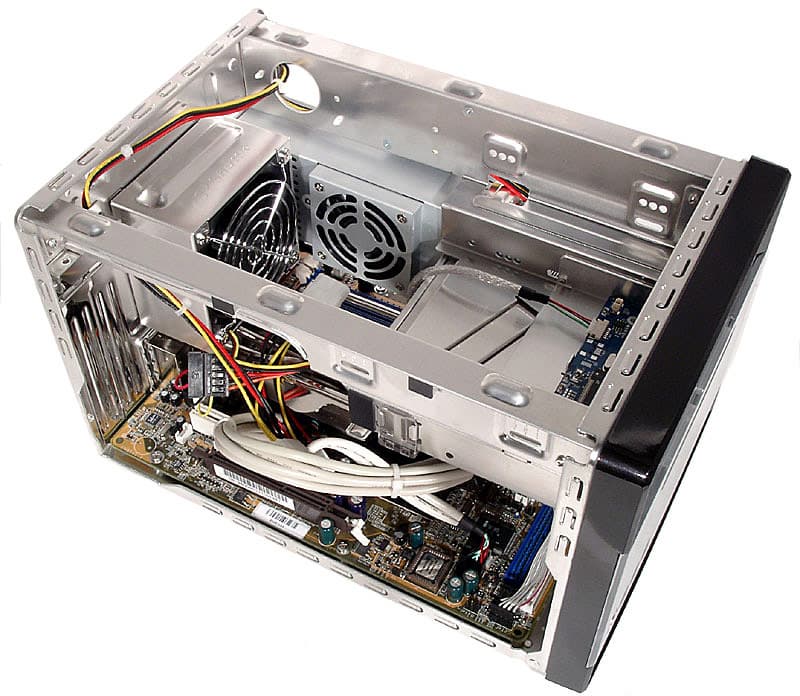

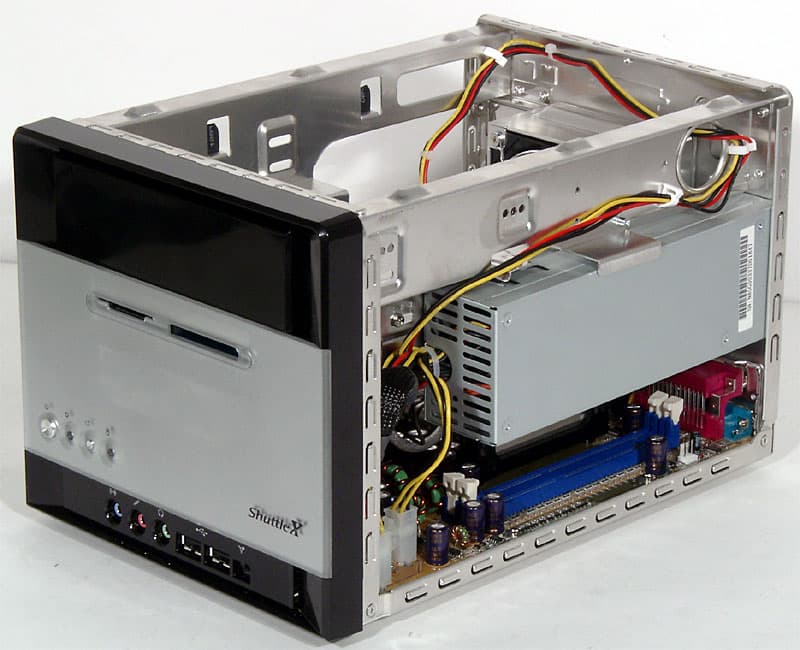

Открутив три барашка сзади, можно снять крышку и перейти к обзору внутренностей SN85G4. На фотографии хорошо видно, что и внутреннее устройство нового корпуса претерпело изменения относительно старых моделей Shuttle XPC: исчезла дисковая корзина. При тестировании barebone-комплектов Iwill мы отмечали, что у них применяется очень удобная система крепления дисков — прямо на стойки корпуса. Теперь подобную схему использует и Shuttle, но с одним изменением: на стойки крепятся два верхних устройства, а третье (самое нижнее), отсутствующее в Iwill XP4/-G, все-таки устанавливается в индивидуальную съемную корзину. Она удобно вдвигается на место под углом, используя полозья и пазы в днище «коробки» от верхнего 3-дюймового отсека, после чего закрепляется двумя винтами.

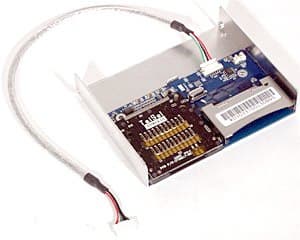

Предустановленный картовод может работать с картами типов CF I/II (и MD), SM, SD/MMC и MS, то есть имеет «формулу» 6-в-1. Приятно, что он не только подключается по интерфейсу USB 2.0, но и действительно способен развивать соответствующую скорость. Хуже то, что для подключения картовода используется внутренний разъем USB, и, таким образом, пользователю придется ограничиться выведенными на переднюю и заднюю панель 4 портами USB (или купить дополнительный PCI-контроллер). Разумеется, при желании можно заменить ненужный картовод вторым винчестером, но в таком случае мы бы рекомендовали заказать вариант SN85G4 без щелей для флэш-карт на лицевой панели.

Увеличенный относительно обычных размеров БП занимает почти всю правую стенку barebone-комплекта, причем его вентилятор располагается встык с вентилятором и верхним радиатором системы охлаждения процессора. Вдоль левой стенки тянется слот AGP, исключая возможность применения видеоускорителей с «двухэтажным» кулером (мы настоятельно рекомендуем использовать модель с пассивным охлаждением), ближе к центру находится слот PCI, в который можно установить либо не очень длинную (менее 13 см), либо низкопрофильную карту — иначе она упрется в винчестер. К сожалению, в очередной раз мы лицезрим привычный для Shuttle XPC бардак с кабелями: ну неужели так сложно рассчитать их необходимую длину, чтобы потом не приходилось умещать петли внутри корпуса?! К тому же разъемы для подключения портов передней панели на материнской плате комплекта располагаются ближе к задней стенке, что вносит в путаницу кабелей приятное оживление.

Удобство сборки и модернизации компьютера мы можем оценить как высокое. Модули памяти прекрасно устанавливаются без снятия БП, для доступа к винчестеру достаточно удалить карты расширения, работа с верхним 3-дюймовым отсеком возможна после демонтажа CD/DVD-привода. Конечно, при установке и снятии процессорного кулера потребуется основательно расчистить пространство для маневра. Кстати, если вы заиграетесь с разгоном, и вам потребуется очистить CMOS, сделать это будет не так просто: соответствующая перемычка расположена почти по центру платы.

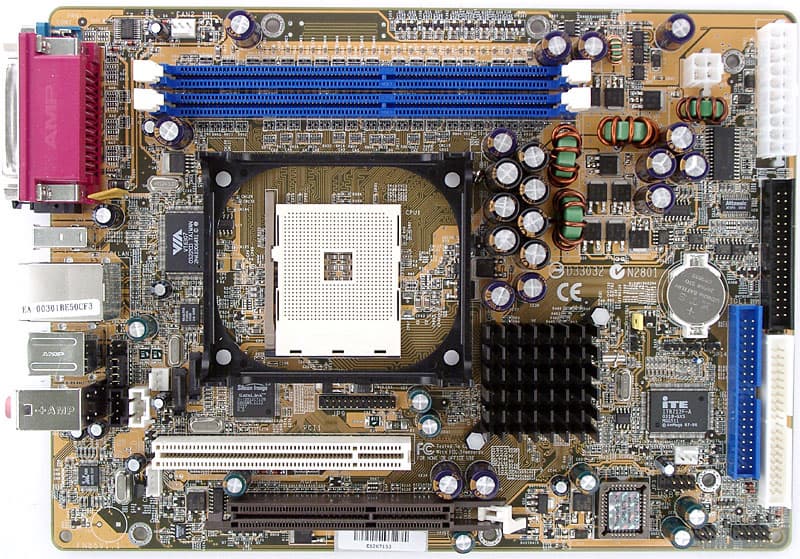

Материнская плата, примененная в Shuttle SN85G4, носит название FN85 и основана на одночиповом чипсете :) NVIDIA nForce3 Pro 150. Функциональность чипсета дополнена на плате SATA RAID-контроллером от Silicon Image (SiI3512) и FireWire-контроллером VIA VT6307. В итоге характеристики системы выглядят так: поддерживаются процессоры AMD Athlon 64 с Socket 754, до 2 ГБ (2 модулей) памяти DDR200/266/333/400, шина AGP 8x, 2 порта SATA с возможностью организации RAID-массива уровней 0 и 1, 2 канала UATA133 для 4 устройств, 6 портов USB 2.0, 10/100 Мбит/с Fast Ethernet (использован PHY-контроллер Realtek 8201BL), 2 порта FireWire и 6-канальный звук (использован AC'97-кодек Realtek ALC650). Также на плате распаяны разъем IrDA, звуковые входы CD-IN, mini CD-IN и AUX-IN, занятый картоводом разъем для подключения 2 портов USB, имеется три разъема для подключения вентиляторов. Обратите внимание на распаянный интерфейсный разъем FDD: в сочетании с наличием соответствующего хвоста питания это дает возможность подключить флоппи-дисковод, хотя места для его полноценной установки в корпусе нет (придется работать с ним при снятой крышке). Зачем может понадобиться такой анахронизм? А как иначе вам удастся «подсунуть» драйверы SATA-контроллера программе установки Windows 2000/XP, если вы предполагаете использовать только один жесткий диск, причем с интерфейсом SATA?

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.15, -0.16Очень хорошо
Уровень шума, дБ (А): -87.7Хорошо
Динамический диапазон, дБ (А): 87.3Хорошо
Нелин. искажения, %: 0.0037Очень хорошо
Интермод. искажения, %: 0.015Очень хорошо
Взаимопроникновение каналов, дБ: -85.7Отлично

Общая оценка: Очень хорошо (подробнее). Как видите, качество звука на высоте, несмотря на устаревший аудиокодек.

Для тех, кому даже производительности одного из топовых процессоров (а они под Socket 754 все такие) будет мало, предназначен набор настроек BIOS, отвечающих за разгон. BIOS Setup позволяет менять основные тайминги памяти и выставлять частоту ее работы, частота FSB может быть увеличена до 280 МГц с шагом 1 МГц при независимом выставлении частот AGP/PCI в пределах от 66 до 100 МГц (также с мегагерцовым шагом), доступно изменение напряжения процессора (от 0,8 до 1,7 В с шагом 0,025 и 0,05 В) и повышение напряжение памяти (2,7, 2,8, 2,9 В), AGP (1,6, 1,7, 1,8 В), чипсета (1,7, 1,8, 1,9 В) и HT (1,3, 1,4, 1,5 В).

Система охлаждения и температурный режим

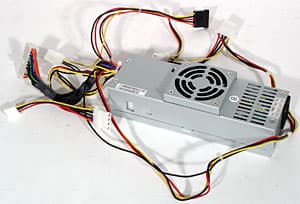

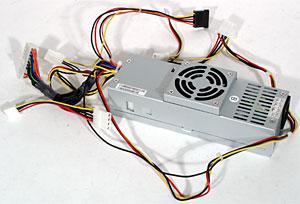

В SN85G4 применена новая модель БП, отличающаяся от стандартных не только повышенной мощностью (240 Вт против обычных для Shuttle 200 или 220 Вт), но и устройством: ее внутренний вентилятор располагается не сзади, вытягивая воздух наружу, а посередине одной из боковых сторон. Очевидно, этот прием позволяет эффективнее удалять тепло от процессора (вентилятор находится над нижним радиатором процессорного кулера), но производит неприятный побочный эффект: воздух из БП выбрасывается не только сквозь решетку на задней панели компьютера, но и через другие вентиляционные отверстия блока питания. В результате подобной циркуляции теплоносителя внутри корпуса происходит сильный нагрев передней части компьютера, где помимо выбросов из БП температуру поднимают дисковые накопители. По информации от некоторых пользователей, применявших выносной щуп термодатчика, температура внутри блока питания при полной загрузке системы нередко зашкаливает за 80°C! Из функциональных возможностей БП отметим один «хвост» питания для SATA-дисков, 3 стандартных винчестерных разъема (еще один предназначен для видеокарт, требующих дополнительного питания) и 2 «хвоста» для флоппи-дисководов (как вы уже видели, польза от них есть).

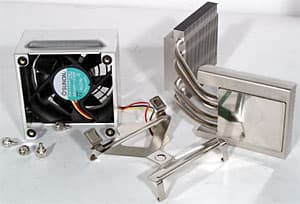

В качестве процессорного кулера в Shuttle SN85G4 используется стандартная для всех barebone-комплектов компании система I.C.E. Мы уже не раз рассматривали принцип функционирования этого устройства, так что лишь кратко повторим здесь, что работа кулера основана на принципе тепловых трубок, в нем используется только один 80-миллиметровый вентилятор (от Sunon), который продувает воздух сквозь верхний радиатор системы. Максимальная скорость вращения крыльчатки кулера составляет ~3800 об/мин, но, как и во всех прочих моделях Shuttle XPC, в BIOS реализовано интеллектуальное управление этим параметром. Пока температура процессора находится ниже жестко заданного предела в 78°C, частота вращения вентилятора в соответствии с выбранным режимом может быть ультранизкая (~2000 об/мин), низкая (~2600 об/мин), средняя (~3000 об/мин) или максимальная. При превышении заданного порога вентилятор в любом случае раскручивается до 3800 об/мин. Также доступны два интеллектуальных режима: «тихий» и «безопасный» — в которых происходит последовательный перебор частот вращения в зависимости от температуры процессора (у «тихого» переход на следующую ступень происходит при 70/74/78°C, а у «безопасного» — при 56/67/78°C). Мы тестировали систему в «тихом» режиме, так как только в нем, на наш слух, шум от barebone-комплекта был достаточно комфортен, чтобы оставлять включенный компьютер в спальне или детской. К счастью, несмотря на использование топовых процессора, видеокарты и винчестера, «перейти Рубикон» в 70 градусов нам не удалось.

На диаграмме вы видите не только измеренную температуру основных узлов системы в состоянии простоя и при полной загрузке, но и аналогичные показатели Shuttle SB75G2 с процессором Pentium 4 3,2 ГГц (для сравнения). Подобное сопоставление вполне корректно, так как данный процессор Intel обладает даже чуть меньшим тепловыделением, чем Athlon 64 3200+ (82 Вт против 89), а прочие комплектующие в обоих случаях применялись одни и те же (за исключением, понятно, материнской платы). Тестирование в «тихом» режиме работы I.C.E. дало вполне приемлемые 70°C процессорного ядра при полной загрузке. В случае более бьющего по ушам «безопасного» режима достижимы 60°C, а если вас волнует температура при относительно малой загрузке, то используйте всю мощь функции Cool'n'Quiet новых процессоров AMD (вам потребуется установить драйвер процессора и задать соответствующий режим энергосбережения ОС) — в этом случае в простое CPU охлаждается до 35 градусов. Впрочем, сильно греющиеся БП и полевые транзисторы в цепи стабилизатора процессорного питания на плате омрачают благостную картину и могут вынудить вас пожертвовать тишиной ради повышения эффективности охлаждения. Отрадно, что даже очень быстрому и горячему винчестеру, каковым является использованный нами WD Raptor, в SN85G4 перегрев не грозит, во всяком случае, пока над ним установлен холодный картовод, а не второй жесткий диск.

Комплектация и краткие характеристики barebone-комплекта

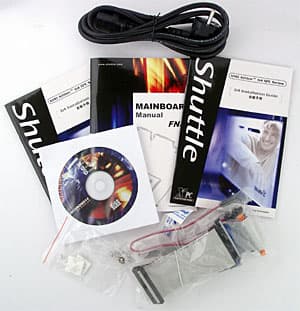

Комплектация SN85G4 стандартна для моделей Shuttle XPC и никак не может быть названа впечатляющей — если бы не уникальный кулер, в коробку вообще незачем было бы заглядывать. Впрочем, выбор дополнительных аксессуаров у Shuttle огромен, только все это стоит дополнительных же, и немалых денег.

В заключение приведем краткие характеристики barebone-комплекта, поставляемого в красивой картонной коробке с ручкой для переноски.

  • Комплектация: корпус, БП, плата, процессорный кулер с термопастой, CD, руководства, 1 шлейф ATA66, 1 шлейф SATA, 1 шлейф для дисковода, кабель питания, крепежные винты
  • Формат корпуса: «кубик»
  • Размеры корпуса (Ш×Г×В): 200×295×190 мм
  • Отсеки: 2 внутренних 3,5" (один с прорезями для картовода), 1 внешний 5,25"
  • БП: Noname (Enhance?), 240 Вт
  • Плата, чипсет: Shuttle FN85, NVIDIA nForce3 Pro 150
  • Видео: встроенная графика отсутствует
  • Аудио: AC'97-кодек Realtek ALC650
  • Сеть: 10/100 Мбит/с Fast Ethernet, Realtek 8201BL PHY
  • Слоты расширения: 1 AGP (для полноразмерных карт стандартной ширины) и 1 PCI (для коротких или низкопрофильных карт)
  • Разъемы на передней панели: картовод 6-в-1, 3 Audio (линейный вход, микрофонный вход, выход на наушники), 2 USB (2.0), 1 mini-FireWire (4-контактный)
  • Разъемы на задней панели: 2 PS/2, 1 COM, 1 LPT, 2 USB (2.0), 1 FireWire, 1 LAN, 3 Audio, S/PDIF-In/Out (Toslink)
  • Возможности точной настройки/разгона в BIOS: тайминги и частота работы памяти, частота FSB, частота AGP/PCI, напряжение процессора, памяти, AGP, чипсета и HT

Исследование производительности

Тестовый стенд:

  • Процессор: AMD Athlon 64 3200+ (2 ГГц), Socket 754
  • Материнские платы:
    • Shuttle FN85 на чипсете NVIDIA nForce3 Pro 150 в составе Shuttle SN85G4
    • Albatron K8X800 Pro II на чипсете VIA K8T800
  • Память: 2×256 МБ PC3200(DDR400) DDR SDRAM DIMM TwinMOS, CL 2
  • Внешняя видеокарта: Manli ATI Radeon 9800 Pro 256 МБ
  • Жесткий диск: Western Digital WD360 (SATA), 10000 об/мин

Программное обеспечение:

  • ОС и драйверы:
    • Windows XP Professional SP1
    • DirectX 9.0b
    • NVIDIA UDP 3.13
    • VIA Hyperion 4.49
    • VIA SATA RAID Driver 2.10a
    • ATI Catalyst 3.8
    • Avance Logic AC'97 Driver 3.51
  • Тестовые приложения:
    • CacheBurst32 0.90.91
    • 7-Zip 2.30
    • WinRAR 3.2
    • VirtualDub 1.5.7 + DivX codec 5.1 Pro
    • Gray Matter Studios & Nerve Software Return to Castle Wolfenstein v1.1
    • Croteam/GodGames Serious Sam: The Second Encounter v1.07
    • Digital Extremes/Epic Games/Atari Unreal Tournament 2003 v2225

В прошлом наши тесты показали, что по скорости чипсеты для процессоров Athlon 64 (/FX) не различаются, а потому мы просто взяли одну из быстрейших (если это слово применимо к преимуществу менее 1%) плат под Socket 754 — Albatron K8X800 Pro II на чипсете VIA K8T800. Поскольку интегрированным графическим ядром Shuttle SN85G4 не обладает, наша задача при тестировании заметно упрощается: мы всего лишь хотим подтвердить тот факт, что материнская плата barebone-комплекта не отстает по скорости от своих полноразмерных настольных товарок.

Впрочем, невозможность стартовать систему при минимальных таймингах сразу заставила предположить, что скорость у Shuttle FN85 все-таки будет чуть ниже. Действительно, тест латентности памяти подтвердил, что 2,5-2-2-5 хуже, чем 2-2-2-5. Каково будет отставание в реальных приложениях?



Оно, к счастью, не превышает 3% даже в самых требовательных к скорости памяти режимах.





То же самое и в играх, так что беспокоиться определенно не о чем. Интересующиеся могут также оценить падение производительности от задействования встроенного звука.

Заключение

Нельзя сказать, что на рынке широкий выбор barebone-комплектов под Athlon 64, потому оценка Shuttle SN85G4 должна идти, скорее, не по принципу «лучше/хуже конкурентов», а по принципу «устраивает/не устраивает». Впрочем, и в условиях конкуренции эта модель, безусловно, получит одобрение покупателей: «за нее» — стильный, хотя и своеобразный дизайн, возможность комфортно тихой работы без перегрева комплектующих и высочайшая производительность (с дополнительным разгонным потенциалом). Цену SN85G4, как и у прочих Shuttle XPC, низкой не назовешь, но все же она примерно на 50 долларов ниже, чем у топового продукта под Pentium 4 (SB75G2, причем тоже без интегрированной графики).

В заключение приведем краткий список самых характерных плюсов и минусов рассмотренного barebone-комплекта.

Плюсы:

  • Стильный, но своеобразный дизайн
  • Удобная сборка/разборка
  • Возможность установки высокопрофильных плат AGP и PCI (PCI — только коротких или низкопрофильных)
  • Поддержка USB 2.0
  • Поддержка FireWire
  • Поддержка SATA [RAID]
  • Наличие оптического входа и выхода S/PDIF
  • Высочайший уровень производительности
  • Отличный процессорный кулер в комплекте
  • Низкий уровень шума системы охлаждения при достаточной эффективности
  • Достаточно мощный БП
  • Картовод 6-в-1 в комплекте
  • Широкий выбор дополнительных аксессуаров
  • (?) Богатые возможности для разгона

Минусы:

  • Потенциальная «цветовая несовместимость» с CD/DVD-приводами
  • Отсутствие интегрированной графики
  • Всего 4 доступных порта USB
  • Необходимость использования флоппи-дисковода при установке ОС на SATA-винчестер
  • Высокая стоимость barebone-системы (средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0))
