ASUS P4P800S-E Deluxe (Wireless Edition) — системная плата на базе чипсета i848P


ASUSTeK зачастую игнорирует нишу, для которой предназначен чипсет, и выпускает на нем плату с отличной комплектацией и функциональностью — чему свидетельством рассматриваемая модель. Чипсет 848P позиционируется Intel в качестве бюджетного решения, но компания решила иначе — и сделала плату такого уровня, до которого не дотягивают топовые продукты многих производителей. Хорошая скорость здесь удачно сочетается с широкими возможностями подключения периферии, а попавшая к нам на тестирование специальная версия Wireless Edition поддерживает к тому же стандарт беспроводной связи 802.11b (WiFi-b) посредством карты расширения. Мы решили подробнее исследовать эту особенность платы, отчет о чем вы можете прочитать в виде отдельного обзора, ну а пока о привычном.

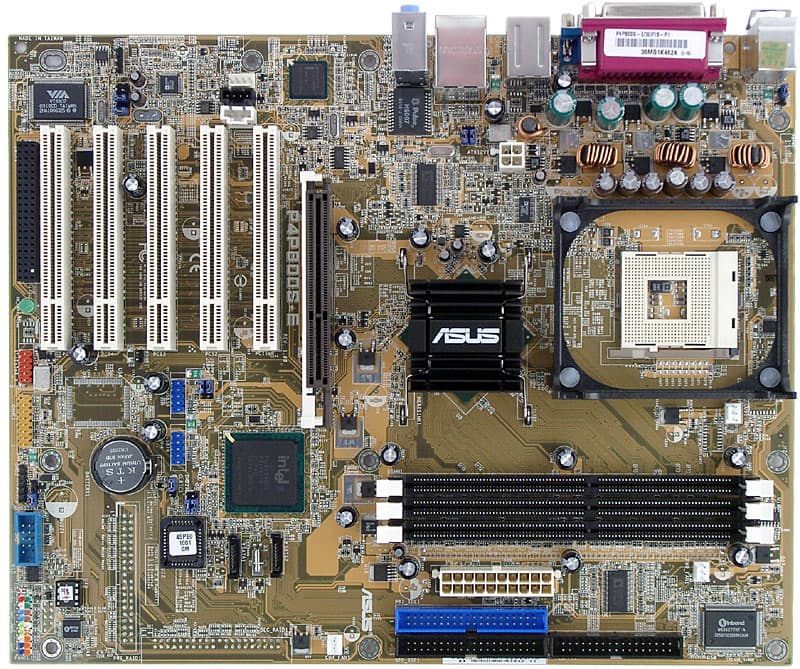

Разводка платы не слишком удачна, что оправдывается функциональной насыщенностью этой модели. Неудобно для подключения расположен ряд разъемов вдоль левого края платы, аудиовходы находятся перед слотами PCI, скученность разъемов вокруг модулей памяти будет мешать свободно манипулировать ими, а установка «двухэтажной» современной видеокарты исключает возможность использования первого слота PCI. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 1500 мкФ и 4 по 1200 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (4 по 1000 мкФ). Наличие напряжения +5 В Standby индицируется зеленым светодиодом на плате.

Не распаяны, но разведены на плате: контроллер IDE RAID и его разъемы. Наличие пустующих мест на текстолите объясняется, по-видимому, тем, что за основу при разводке была взята модель на чипсете i865PE. Всего же ASUS предлагает две платы на i848P, но более простая модель P4P800S имеет совсем другую (даже по размерам) PCB. Размеры рассматриваемой P4P800S-E Deluxe составляют 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF-A. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 3 разъема под DDR SDRAM DIMM (с ограничением чипсета на максимальный объем памяти (2 ГБ) и банков (4, то есть при использовании трех модулей два должны быть однобанковыми));
  • Слот AGP (с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Фирменный слот ASUS Wi-Fi (совмещен с последним слотом PCI);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) — «чипсетные»;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения планки с дополнительным COM-портом;
  • Разъем для подключения планки с Game-портом;
  • Разъем для подключения планки с дополнительным портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъем для подключения выхода звукового сигнала с внутреннего модема;
  • Разъем для подключения SMBus-устройств;
  • Разъем для подключения внешнего термодатчика;
  • Разъем для подключения датчика открытия корпуса;
  • Разъемы для подключения планок с дополнительными звуковыми выходами и S/PDIF;
  • 3 разъема для подключения вентиляторов (все с возможностью регулировки количества оборотов).

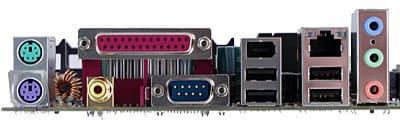

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 LPT, S/PDIF-Out типа Coaxial, 1 COM;
  • 2 порта USB и 1 FireWire;
  • 2 порта USB и 1 RJ-45 (Ethernet);
  • 3 аудиоразъема.

Комплект поставки

  • Упаковка: коробка эффектного необычного дизайна (только в версии Wireless Edition — у остальных плат обычная коробка серии ASUS AI);
  • Документация: руководство пользователя материнской платы и руководство по установке и настройке карты расширения WiFi-b — все на английском языке; краткая инструкция по установке и настройке платы — на 12 языках, включая русский;
  • Кабели: 2 Serial ATA (с переходником-разветвителем питания), 2 ATA66/100/133, один ATA33 и шлейф для подключения дисковода; все «широкие» кабели — черного цвета с логотипом компании;
  • Планка на заднюю панель компьютера с COM-портом;
  • Планка на заднюю панель компьютера с 2 портами USB;
  • Планка на заднюю панель компьютера с портом FireWire;

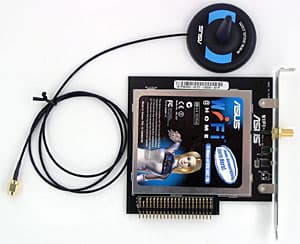

  • Карта расширения для организации беспроводного доступа стандарта WiFi-b с антенной (только в версии Wireless Edition);



  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-cillin 2002;
    • ASUS Live Update;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • DirectX 8.1;
    • Software AP (для организации точки беспроводного доступа, только в версии Wireless Edition).

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Analog Devices AD1985, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы Intel 82547EI (Kenai II CSA), с поддержкой 10/100/1000 Мбит/с Base-T (CSA Gigabit Ethernet);
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов.

Фирменные технологии

  • ASUS Multi-language BIOS (выбор языка отображения BIOS Setup);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS CrashFree BIOS 2 (возможность автоматического восстановления BIOS с дискеты или загрузочного CD даже после повреждения информации во флэш-микросхеме);
  • ASUS POST Reporter (голосовые сообщения о проблемах при загрузке системы, есть возможность создавать собственные сообщения);
  • ASUS MyLogo2 (возможность вывести на экран собственную графическую заставку при загрузке системы);
  • ASUS Instant Music Lite (возможность проигрывать музыку с Audio CD без загрузки ОС)
  • ASUS AI Overclocking (широкие возможности для разгона, кроме того, есть выбор из 6 предустановок — Manual, Standard, 5%, 10%, 20%, 30%);
  • ASUS Q-Fan Technology (изменение скорости вращения вентилятора на процессоре в зависимости от температуры последнего);
  • ASUS AI Audio (распознавание звуковым контроллером неправильного подключения штекеров);
  • ASUS WiFi@Home (фирменный разъем на плате (и карта WiFi-b в комплекте у плат серии Wireless Edition) для подключения компьютера к беспроводной сети соответствующего стандарта).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с клавиатуры USB
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Перемычка для включения/выключения поддержки шины SMBus 2.0
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Precharge Delay, Burst Length, Memory Acceleration Mode
Выбор частоты работы памяти+Auto, 266, 320, 400, 500, 533 МГц
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Auto, 66,66, 72,73, 80 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x28
Изменение напряжения ядра процессора+Auto, 1,55—1,95 В с шагом 0,025 В
Изменение напряжения памяти+Auto, 2,55, 2,65, 2,75, 2,85 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, 1,5, 1,6, 1,7, 1,8 В

Использовалась версия BIOS 1002, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.
