Материнская плата Asus Maximus VI Impact

Интересное игровое решение в формате Mini-ITX


Мы уже опубликовали обзоры почти всех материнских плат компании Asus игровой серии ROG (Republic Of Gamers) на базе чипсета Intel Z87. Эти новые платы серии ROG получили название Asus Maximus VI. В этой статье мы рассмотрим последнюю новинку — плату Asus Maximus VI Impact, выполненную в форм-факторе Mini-ITX.

Вообще, нужно отметить, что платы с форм-фактором Mini-ITX для десктопных систем стали производиться только после появления процессоров со встроенным северным мостом чипсета (когда чипсеты стали однокристальными). Тем не менее, игровые решения в формате Mini-ITX довольно спорны. Дело в том, что такие платы имеют всего два слота для установки модулей памяти и только один слот PCI Express x16. Безусловно, понятие игровой материнской платы очень расплывчато (как, собственно, и само понятие игрового ПК), но принято, что игровые платы должны иметь несколько слотов PCI Express x16, четыре слота для установки модулей памяти и продвинутую аудиоподсистему. Однако это никак не мешает производителям (в том числе, и компании Asus) выпускать материнские платы с форм-фактором Mini-ITX и позиционировать их в качестве игровых решений, несмотря на их урезанные функциональные возможности.

Что ж, давайте посмотрим, насколько Asus Maximus VI Impact соответствует своему позиционированию.

Комплектация и упаковка

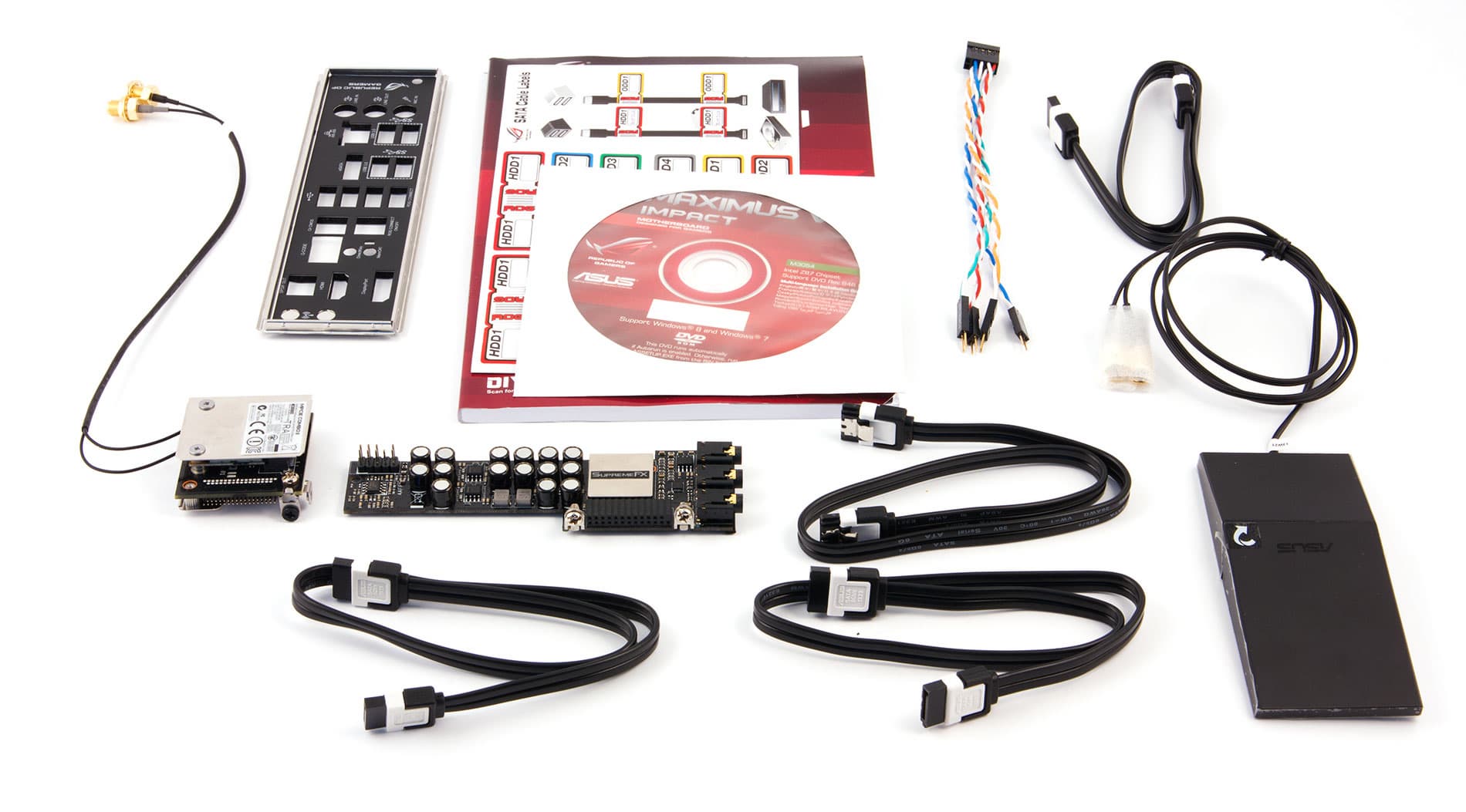

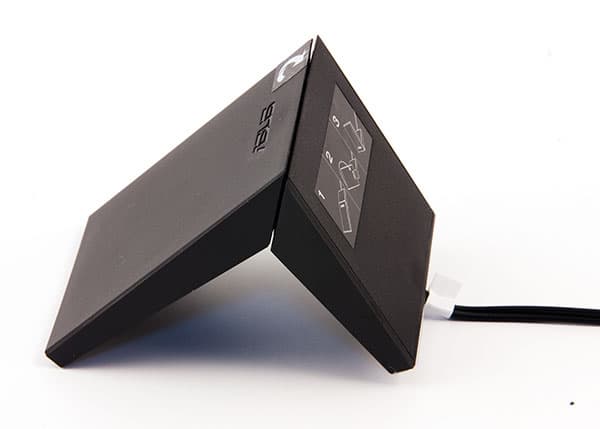

В довольно компактной коробке кроме самой платы поставляется инструкция пользователя, DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с фиксаторами), заглушка задней панели платы, модуль Wi-Fi, антенна для модуля Wi-Fi и дискретная аудиокарта. Как видим, комплектация у этой платы довольно богатая и в полной мере соответствует понятию топового решения.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Maximus VI Impact приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
2 × DDR3 (до 16 ГБ)
Слоты расширения
1 × PCI Express 3.0 x16
1 × Mini PCI Express
1 × M.2
SATA-разъемы
4 × SATA 6 Гбит/с
1 × eSATA 6 Гбит/с
USB-разъемы
6 × USB 3.0
6 × USB 2.0
Аудиоподсистема
SupremeFX
Сетевой контроллер
1 × Intel i217-V
1 × Broadcom BCM4352 (802.11a/b/g/n/ac + Bluetooth 4.0)

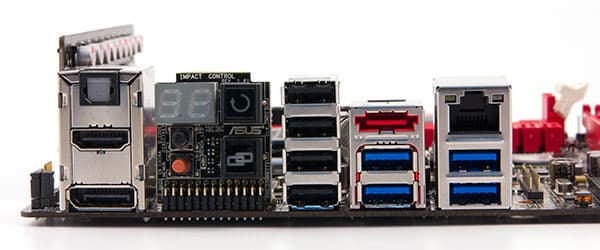

Разъемы на задней панели
1 × HDMI
1 × DisplayPort
1 × eSATA
4 × USB 3.0
4 × USB 2.0
1 × RJ-45
3 × аудиоразъемов типа миниджек
1 × S/PDIF (выход, оптический)
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6-контактный разъем питания для видеокарт
4 × SATA 6 Гбит/с
4 × разъема для подключения вентиляторов
1 × разъем для подключения портов USB 3.0
1 × разъем для подключения портов USB 2.0
Форм-фактор
Mini-ITX (170×170 мм)

Форм-фактор

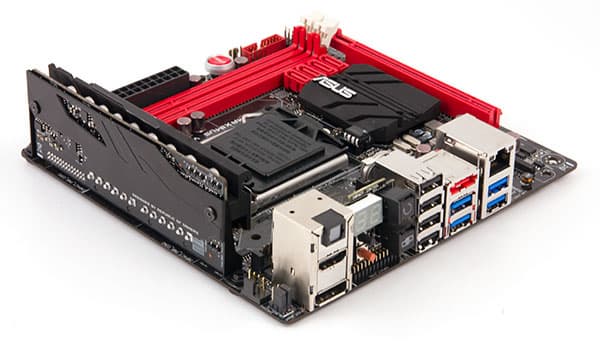

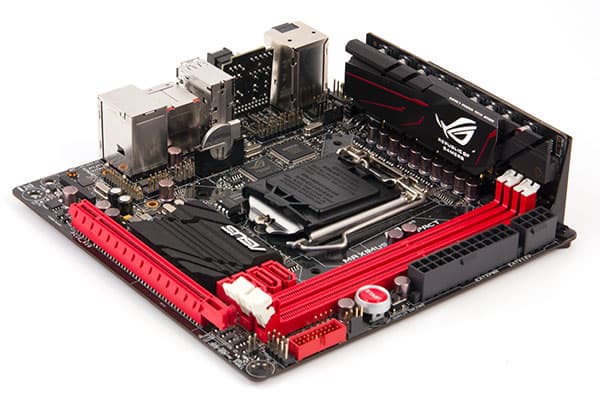

Как уже отмечалось, главной особенностью платы Asus Maximus VI Impact являются ее размеры. Она выполнена в форм-факторе Mini-ITX (170×170 мм), а для монтажа платы предусмотрено четыре крепежных отверстия. Правда, два отверстия (ближайших к процессорному разъему) заняты под крепеж VRM-модуля, так что при монтаже платы придется сначала открутить пару винтиков и монтировать плату одновременно с VRM-модулем.

Чипсет и процессорный разъем

Плата Asus Maximus VI Impact основана на топовом чипсете Intel Z87 и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.

Память

Для установки модулей памяти на плате Asus Maximus VI Impact предусмотрено только два DIMM-слота, что позволяет устанавливать по одному DDR3-модулю на каждый из двух каналов с максимальным объемом до 16 ГБ (при использовании 8-гигабайтных модулей памяти).

В штатном режиме плата поддерживает память DDR3-1600/1333, ну а в режиме разгона поддерживается память с частотой до 3000 МГц. Также поддерживается память с XMP-профилями.

Слоты расширения

Для установки видеокарты на плате Asus Maximus VI Impact реализован один слот PCI Express 3.0 x16. Очевидно, что этот слот выполнен с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell.

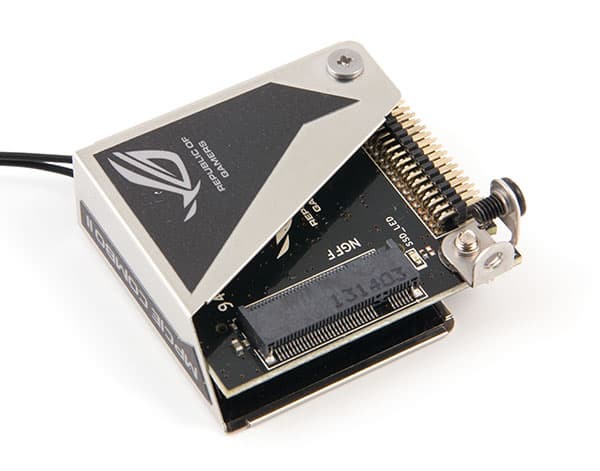

Кроме того, на плате имеется и еще один специальный разъем, в который вставляется поставляемый в комплекте модуль mPCIe Combo II. Этот модуль имеет два разъема: Mini-PCIe, в который вставлен модуль Wi-Fi+Bluetooth, а также новый разъем M.2 для SSD-накопителей. Понятно, что разъем для модуля mPCIe Combo II занимает одну линию PCI Express 2.0 и один разъем SATA.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеются порты HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц) и DisplayPort 1.2 (максимальное разрешение 4096×2160@24 Гц). Конечно, наличие этих портов на игровой плате не слишком актуально (все же, если мы говорим об игровом решении, то подразумевается наличие дискретной графики), но поскольку эта плата может с успехом использоваться не только в игровых ПК, то порты подключения монитора будут явно не лишними.

SATA-разъемы

Для подключения накопителей или оптических приводов на плате предусмотрены четыре порта SATA 6 Гбит/с, которые поддерживают создание RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Кроме того, имеется еще один порт eSATA 6 Гбит/с, выведенный на заднюю панель платы. Порт eSATA 6 Гбит/с также реализован на базе чипсетного SATA-контроллера.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и шесть портов USB 2.0. Причем по четыре порта USB 3.0 и USB 2.0 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы.

Все USB-порты реализованы на основе контроллера, интегрированного в чипсет Intel Z87, никаких дополнительных USB-контроллеров и хабов на плате нет.

Аудиоподсистема

Как уже отмечалось, для игровых системных плат характерно наличие продвинутой аудиоподсистемы. И плата Asus Maximus VI Impact в данном случае не исключение.

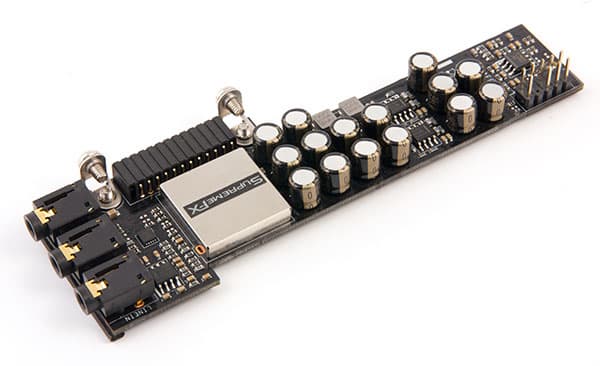

Ее аудиоподсистема SupremeFX реализована в виде отдельной платы (звуковой карты), которая вставляется в специальный разъем на материнской плате. Основу этой подсистемы составляет 8-канальный (7.1) HD-аудиокодек Realtek ALC1150, который закрыт металлической крышкой с надписью SupremeFX.

На задней панели звуковой карты предусмотрены три аудиоразъема типа миниджек (3,5 мм), а на задней панели самой материнской платы имеется еще оптический разъем S/PDIF (выход).

Кроме того, аудиподсистема включает в себя операционный усилитель Texas Instruments LM4562 для наушников с импедансом 600 Ом. В аудиотракте применяются пленочные конденсаторы Elna, которые используются в аудиоаппаратуре класса High-End.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Maximus VI Impact реализован гигабитный интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i217-V (используется контроллер MAC-уровня, интегрированный в чипсет).

Кроме того, как мы уже отмечали, плата комплектуется модулем mPCIe Combo II с разъемом Mini-PCIe, в который вставлен модуль Wi-Fi+Bluetooth. Модуль Wi-Fi является двухдиапазонным (2,4 и 5 ГГц) и поддерживает стандарты 802.11a/b/g/n/ac, он основан на контроллере Broadcom BCM4352 и объединен с модулем Bluetooth 4.0. Для стандарта 802.11ac чип Broadcom BCM4352 может использовать два пространственных канала связи шириной по 80 МГц, что позволяет получить максимальную пропускную способность в 867 Мбит/с. Соответственно, в комплекте к плате прилагается и антенна, позволяющая формировать два пространственных канала связи.

Дополнительные особенности

Среди особенностей платы Asus Maximus VI Impact стоит отметить наличие модуля, выполненного в виде отдельной платы, с кнопкой Clear CMOS и традиционными для плат Asus кнопками ROG Connect, MemOK! и Direct Key. При установленном модуле все кнопки получаются выведенными на заднюю панель платы, то есть они доступны даже в том случае, когда плата установлена в корпус. Кнопка DirectKey позволяет легко заходить в BIOS Setup, а кнопка MemOK! предназначена для запуска системы в случае установки «необычных» модулей памяти. Кнопка ROG Connect используется для мониторинга и разгона данной платы с удаленного ПК, подключенного по USB. Кроме того, на этом же модуле имеется и индикатор POST-кодов, а на самой материнской плате присутствует ряд светодиодных индикаторов, выполняющих диагностическую функция и функцию индикаторов состояния системы. Так, есть светодиодный индикатор MemOK!, дополняющий одноименную кнопку, есть индикатор активности подключенного накопителя (HDD или SSD), а также панель Q LED с четырьмя индикаторами, которые позволяют обнаружить неисправность процессора, памяти, видеокарты или загрузочного накопителя на этапе загрузки системы.

На плате Asus Maximus VI Impact имеются кнопки включения питания и перезагрузки. Есть и перемычка для установки режима Fast Boot (быстрой загрузки). Хотя плата и не позиционируется для разгона процессоров, в ней реализованы специфические технологии, предназначенные для разгона системы. Так, есть перемычка режима LN2 Mode, который используется при экстремальном разгоне процессора с использованием охлаждения жидким азотом: этот переключатель используется в том случае, когда процессор запускается при отрицательной температуре. Кроме того, на плате имеется контактная площадка для измерения напряжений на различных модулях (процессоре, чипсете, памяти и пр.), что опять-таки характерно для плат, ориентированных на разгон процессора. К конструктивным особенностям Asus Maximus VI Impact стоит отнести то обстоятельство, что из-за своих компактных размеров и вертикально расположенного VRM-модуля она может оказаться несовместимой с некоторыми моделями кулеров (особенно с учетом того обстоятельства, что для такой платы нужен мощный процессор и мощный кулер).

Система питания

Как и большинство современных плат, модель Asus Maximus VI Impact имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

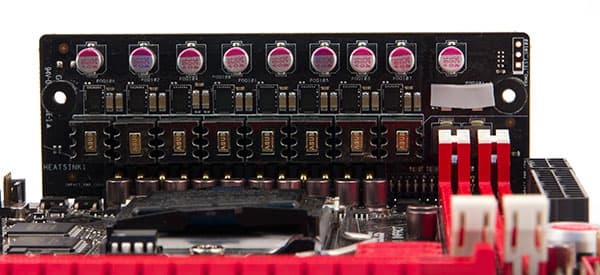

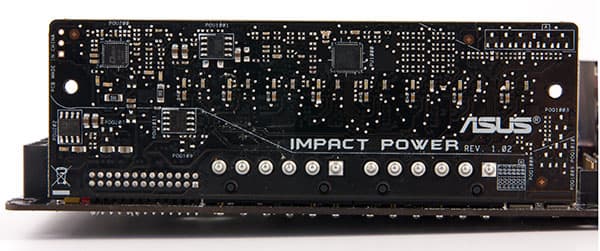

Регулятор напряжения питания процессора на плате является 8-канальным (6+2) и основан на контроллере с маркировкой Digi+ ASP1251 (реализующего шесть фаз) и контроллере с маркировкой Digi+ ASP1103 (две фазы). По некоторым данным, это контроллеры компании CHiL Semiconductor, но с измененной маркировкой. Из-за компактных размеров материнской платы регулятор напряжения питания процессора смонтирован на отдельной плате, устанавливаемой на основную плату вертикально.


Система охлаждения

Для подключения вентиляторов на плате предусмотрено четыре четырехконтактных (с PWM-управлением скоростью вращения) разъема, один из которых предназначен для подключения вентилятора кулера процессора, а остальные — для подключения дополнительных корпусных вентиляторов.

Разъем для подключения вентилятора кулера процессора поддерживает как четырехконтактные (c PWM-управлением), так и трехконтактные (с управлением по напряжению) вентиляторы. Он имеет функцию автоопределения типа подключенного вентилятора (данная технология используется на всех материнских платах Asus). Для этого на левой стороне разъема имеется дополнительная стенка с пружинным контактом, что позволяет материнской плате определять тип подключенного вентилятора.

На плате также имеется система из двух радиаторов. Один радиатор установлен на вертикально расположенном VRM-модуле, а второй закрывает чипсет.

UEFI BIOS

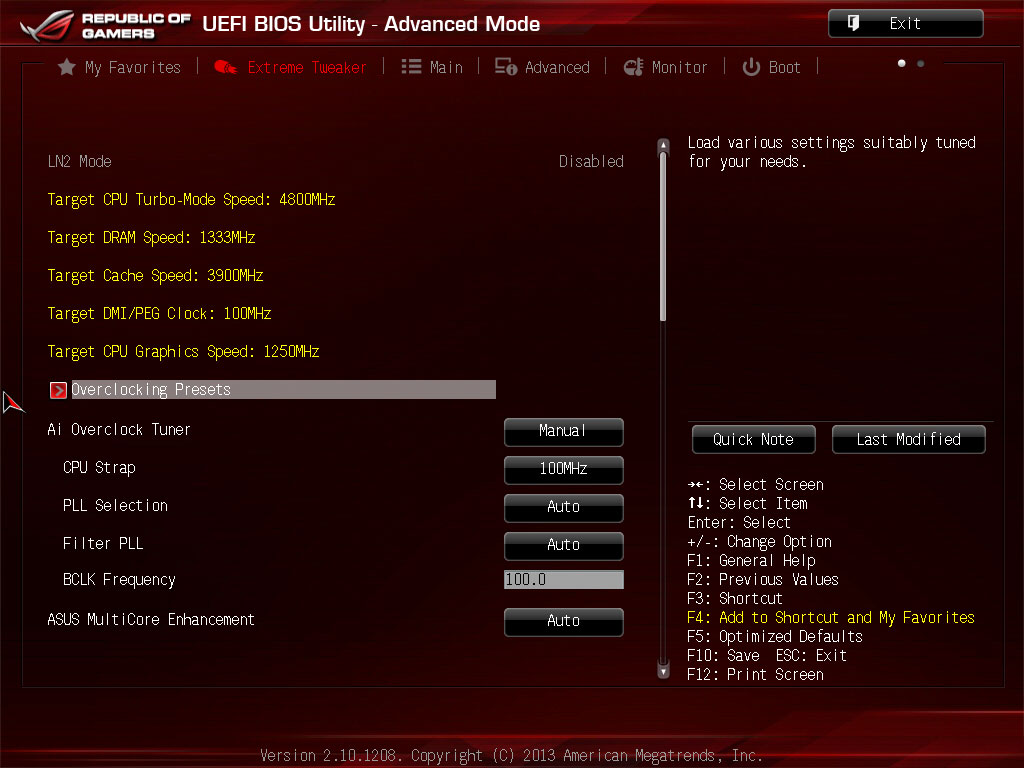

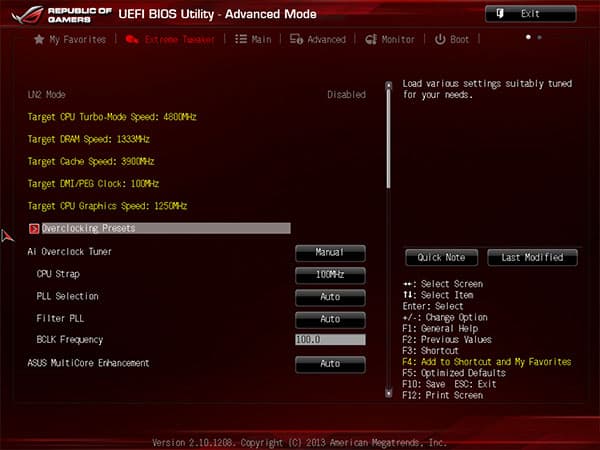

Собственно, про UEFI BIOS плат компании Asus мы уже неоднократно писали, и вряд ли имеет смысл повторяться. Никаких особых возможностей UEFI BIOS платы Asus Maximus VI Impact не предлагает, и по своему интерфейсу и возможностям он не отличается от UEFI BIOS на других платах Asus серии Maximus VI.

Возможности по разгону

Традиционно все платы на базе чипсетов Intel 8-й серии мы проверяем на возможность разгона с использованием одного и того же процессора Intel Core i7-4770K. При этом разгон производится только через UEFI BIOS путем изменения коэффициента умножения одновременно для всех вариантов количества загруженных ядер процессора.

Для платы Asus Maximus VI Impact мы получили следующие результаты.

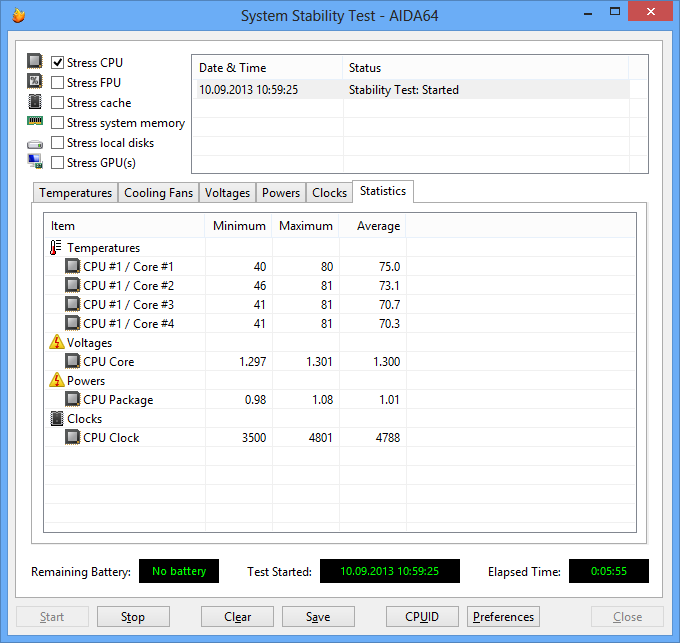

При частоте BCLK 100 МГц нам удалось разогнать процессор Intel Core i7-4770K до частоты 4,8 ГГц (коэффициент умножения 48). При этом максимальная температура процессора не превосходила 81 °С при его загрузке стресс-тестом Stress CPU из пакета AIDA64 Extreme Edition. Никаких дополнительных настроек в UEFI BIOS не производилось.


При частоте BCLK 125 МГц нам удалось разогнать процессор до частоты 4,75 ГГц (коэффициент умножения 38). Температура процессора в режиме экстремальной загрузки не превосходила 82 °С.

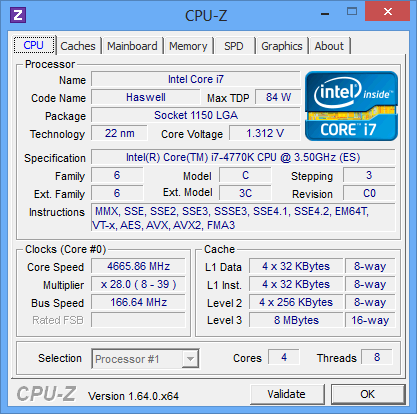

А вот с частотой BCLK Frequency 167 МГц наблюдались определенные проблемы. Как только устанавливался заданный коэффициент умножения для ядер процессора, автоматически отключался режим Turbo Mode. Если принудительно включить режим Turbo Mode, то коэффициент умножения для ядер процессора принимал значение Auto. Тем не менее, несмотря на отключение режима Turbo Mode, при опорной частоте ядер процессора 167 МГц для них все равно устанавливается выбранный коэффициент умножения, и они работают на нужной частоте. В частности, мы разогнали процессор до частоты 4,665 ГГц (коэффициент умножения 28), а температура процессора в режиме экстремальной загрузки не превосходила все тех же 82 °С.

Отметим, что с подобным багом мы уже встречались, например, на плате Asus Z87I-Pro, так что это фирменная особенность плат Asus.


Ну а завести плату при частоте BCLK 250 МГц нам, конечно же, не удалось, поскольку при такой частоте BCLK минимальная частота памяти составляет 2000 МГц, и все упирается уже в память (мы использовали память DDR3-1600).

В принципе, нужно отметить, что подобных результатов по разгону процессора Intel Core i7-4770K мы добивались абсолютно на всех платах компании Asus (и не только). Так что говорить об уникальности платы Asus Maximus VI Impact в плане разгона процессоров вряд ли возможно. С другой стороны, уважения заслуживает то, что плата хотя бы повторила достижения своих куда более «рослых» товарок.

Фирменные утилиты

В комплекте с платой Asus Maximus VI Impact поставляется и ряд традиционных фирменных утилит. Мы уже описывали их подробно, а потому не станем на них задерживаться.

Выводы

Плата Asus Maximus VI Impact представляет собой отличное решение для компактных компьютеров совершенно различного предназначения. И хотя она относится к игровой серии ROG и позиционируется как плата для геймеров и оверклокеров, это вовсе не означает, что ее нельзя использовать для систем другого назначения. Это может быть и тихий мультимедийный центр (с учетом того, что на плате отлично реализована настройка скоростного режима подключенных вентиляторов и имеется продвинутая аудиоподсистема), и универсальный производительный компьютер. Стоит также учесть и наличие в комплекте модуля беспроводной связи Wi-Fi 802.11b/g/n/ас + Bluetooth 4.0, который для домашнего ПК, особенно если речь идет о мультимедийном центре, является крайне необходимым.

Вообще, Asus Maximus VI Impact представляет собой некий гибрид плат Asus Maximus VI Extreme и Asus Z87I-Pro. Если точнее, то это такая же плата, как и Asus Z87I-Pro, но с некоторыми особенностями от Asus Maximus VI Extreme. В то же время, стоит учесть, что розничная стоимость Asus Maximus VI Impact составляет порядка 7,5 тыс. руб. Это очень немало, и платить в данном случае приходится просто за то, что это плата серии Maximus VI. В качестве альтернативы можно указать модель Asus Z87I-Pro, которая стоит около 6 тыс. руб., а по своим функциональным возможностям мало чем отличается от Asus Maximus VI Impact. Еще более дешевый вариант — это плата ASRock Z87E-ITX, которая также мало чем уступает рассмотренной топовой модели Asus.
