Материнская плата Asus Maximus VI Extreme

Модель для заядлых оверклокеров

В новой серии Maximus VI игровых материнский плат компании Asus на чипсетах Intel Z87 модель Asus Maximus VI Extreme является самой топовой. Эта плата отличается самой богатой комплектацией, самой «крутой» конфигурацией, и, конечно же, является самой дорогой. Одним словом, это действительно бескомпромиссное решение, ориентированное на любителей экстремального разгона и заядлых геймеров.

Комплектация и упаковка

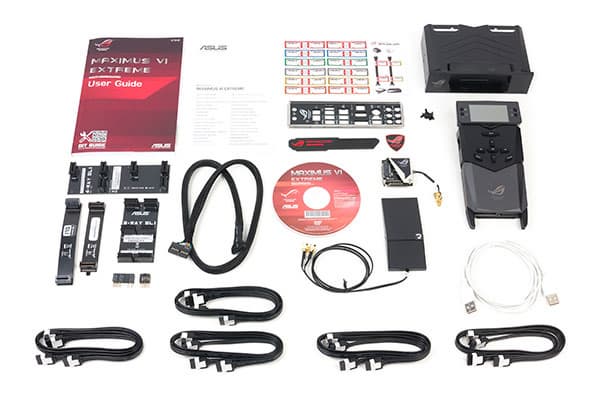

Комплектация платы Asus Maximus VI Extreme впечатляет. Плата поставляется в большой коробке c ручкой, оформленной в бордовых тонах (фирменный цвет для плат семейства ROG). Кроме самой платы поставляется инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, десять SATA-кабелей (все разъемы с защелками, пять кабелей имеют угловой разъем с одной стороны), мостики SLI на две, три и четыре видеокарты, мостик AMD CrossFireX, заглушка задней панели платы, выносная антенна для модуля Wi-Fi+Bluetooth и сам модуль Wi-Fi+Bluetooth, USB-кабель для соединения ROG Connection, выносная панель Asus OC Panel с кабелем подключения и переходник для монтажа панели Asus OC Panel в 5,25-дюймовый отсек корпуса. Как видим, комплектация этой платы уже говорит о том, что перед нами топовый продукт.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Maximus VI Extreme приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
4 × DDR3 (до 32 ГБ)
Слоты расширения
5 × PCI Express 3.0 x16
1 × PCI Express 2.0 x4
1 × Mini PCI Express
1 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
4 × SATA 6 Гбит/с (ASMedia ASM1061)
USB разъемы
8 × USB 3.0
8 × USB 2.0
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
1 × Intel i217-V
1 × Broadcom BCM4352 (802.11a/b/g/n/ac+Bluetooth 4.0)

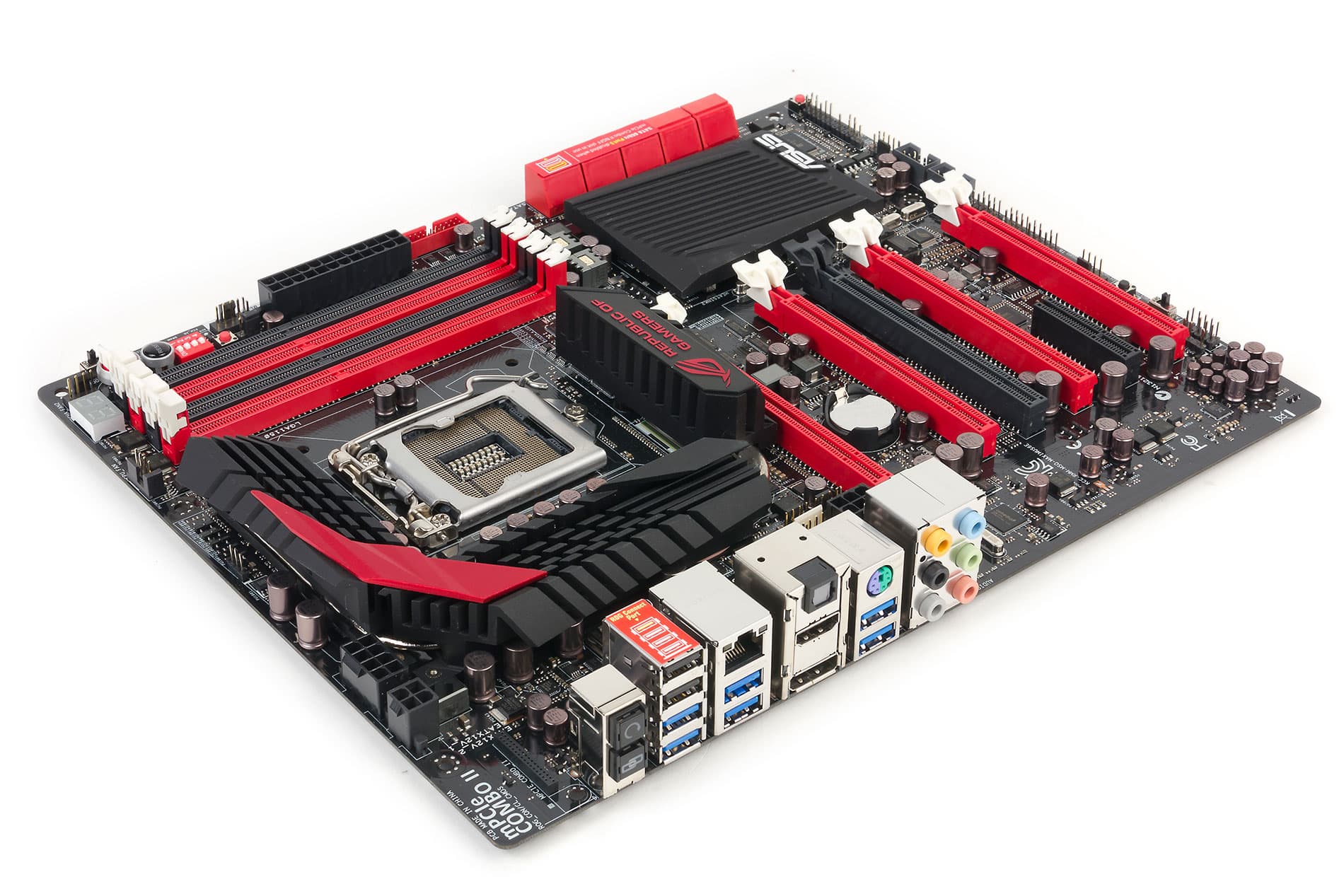

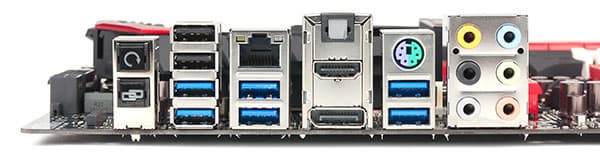

Разъемы на задней панели
1 × HDMI (выход)
1 × DisplayPort
6 × USB 3.0
2 × USB 2.0
1 × RJ-45
6 × аудиоразъемов типа миниджек
1 × S/PDIF (выход, оптический)
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4-контактный разъем питания ATX 12 В
6-контактный разъем питания для видеокарт
10 × SATA 6 Гбит/с
8 × разъемов для подключения вентиляторов
1 × разъем для подключения портов USB 3.0
3 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)

Форм-фактор

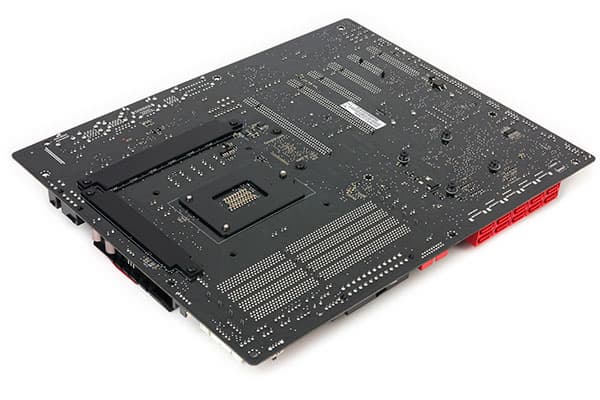

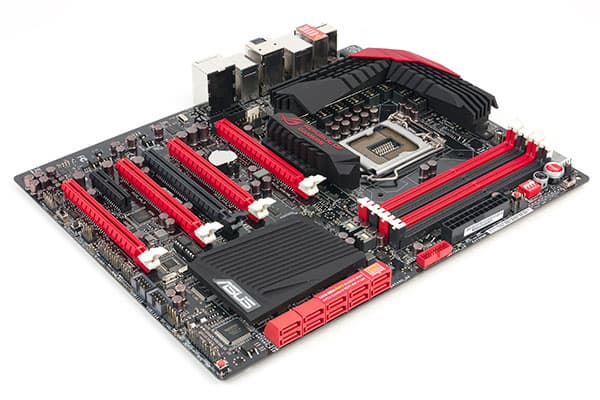

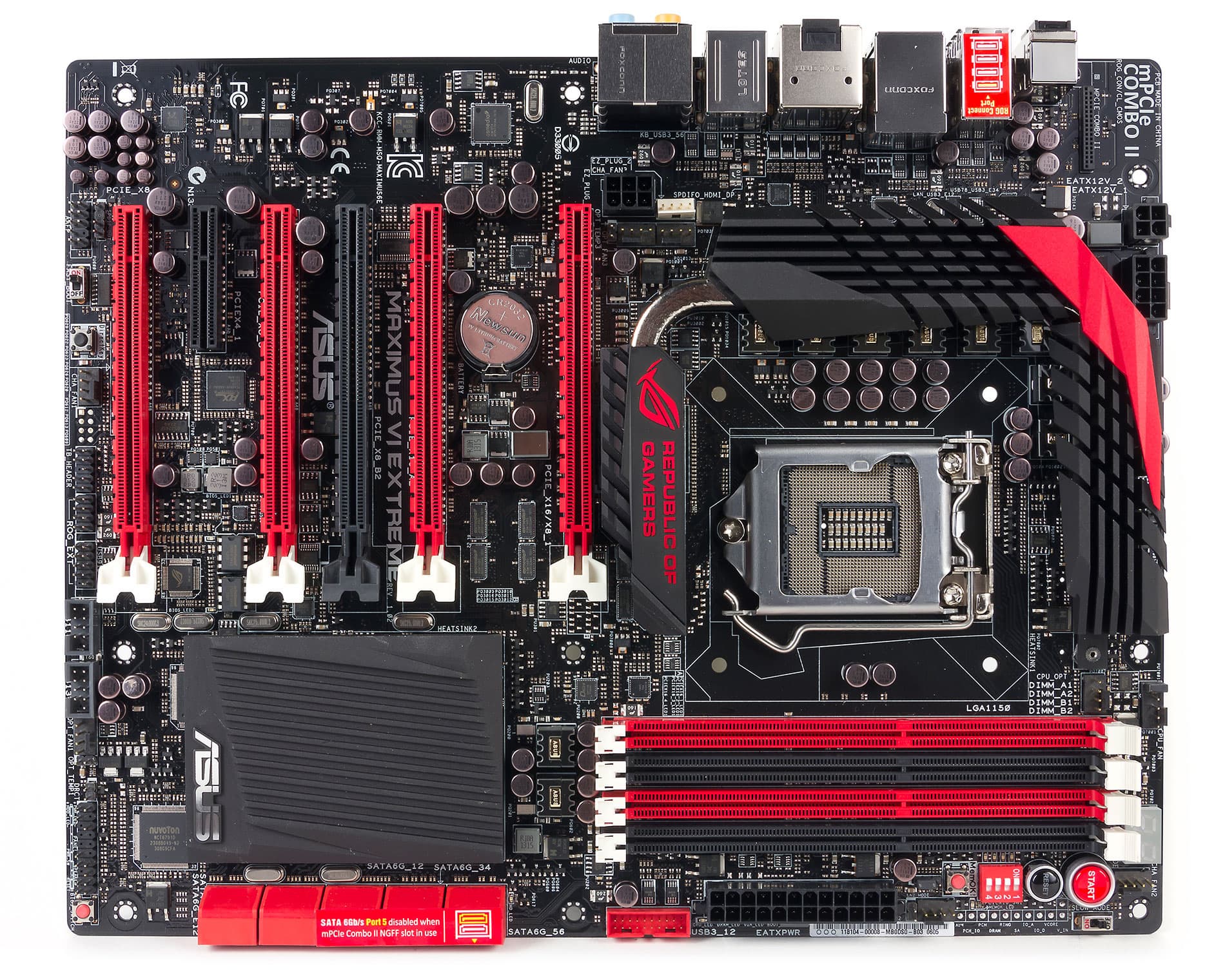

Плата Asus Maximus VI Extreme выполнена в стандартном форм-факторе ATX (305×244 мм), а для ее монтажа предусмотрены девять стандартных отверстий.

Естественно, что данная плата, с учетом ее функциональных особенностей, требует просторных корпусов, где можно создать эффективную систему охлаждения.

Чипсет и процессорный разъем

Плата Asus Maximus VI Extreme основана на топовом чипсете Intel Z87 и поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150. Но опять-таки, с учетом особенностей и стоимости этой платы ее целесообразно использовать только с разблокированными процессорами K-серии (например, Intel Core i7-4770K)

Память

Для установки модулей памяти на плате Asus Maximus VI Extreme предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей памяти). Слоты памяти, относящиеся к разным каналам памяти, помечены разным цветом, что удобно при установке модулей памяти. Отметим также, что плата поддерживается память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате предусмотрено пять слотов с форм-фактором PCI Express 3.0 x16 и один слот PCI Express 2.0 x4.

Правда, из пяти слотов с форм-фактором PCI Express 3.0 x16 одновременно можно задействовать только четыре. Эти слоты маркируются на плате следующим образом: PCIe 3.0 x16/x8_1 (ближайший к процессору), PCIe 3.0 x16_A2, PCIe 3.0 x8_B2, PCIe 3.0 x8_3, PCIe 3.0 x8_4. Как видно из обозначения, слоты PCIe 3.0 x16_A2 и PCIe 3.0 x8_B2 не могут использоваться одновременно.

Работают слоты с форм-фактором PCI Express 3.0 x16 следующим образом.

Первый слот PCIe 3.0 x16/x8_1 может работать на скорости x16, если не используются другие слоты, или на скорости x8, если он используется одновременно с другими слотами. Этот слот необходимо задействовать, если в системе установлено одна, две, три или четыре видеокарты. Отметим, что слот PCIe 3.0 x16/x8_1 задействует только линии PCI Express 3.0 непосредственно от процессора, а для переключения между режимами x16 и x8 применяются мультиплексоры/демультиплексоры ASMedia ASM1480 (всего на плате их насчитывается шесть)

Слот PCIe 3.0 x16_A2 всегда работает только на скорости x16. Этот слот используется только если в системе установлено три или четыре видеокарты.

Слот PCIe 3.0 x8_B2 всегда работает только на скорости x8 и используется только в совокупности со слотом PCIe 3.0 x16/x8_1 для конфигурации с двумя видеокартами. Отметим, что данный слот, как и слот PCIe 3.0 x16/x8_1, задействует только линии PCI Express 3.0 непосредственно от процессора.

Слот PCIe 3.0 x8_3 всегда работает только на скорости x8 и используется для конфигурации с тремя или четырьмя видеокартами.

Слот PCIe 3.0 x8_3 всегда работает только на скорости x8 и используется для конфигурации только с четырьмя видеокартами.

Таким образом, если в системе установлена только одна видеокарта (слот PCIe 3.0 x16/x8_1), то она будет работать на скорости x16. Если установлено две видеокарты, то они будут работать на скорости x8 (задействуются слоты PCIe 3.0 x16/x8_1 и PCIe 3.0 x8_B2).

Если же в системе установлено три видеокарты, то одна из них будет работать на скорости x16 (установленная в слот PCIe 3.0 x16_A2), а две других — на скорости x8 (слоты PCIe 3.0 x16/x8_1, PCIe 3.0 x8_3).

Ну а для конфигурации из четырех видеокарт одна из них, установленная в слот PCIe 3.0 x16_A2, будет работать на скорости x16, а оставшиеся три — на скорости x8 (слоты PCIe 3.0 x16/x8_1, PCIe 3.0 x8_3 и PCIe 3.0 x8_4).

Слот на плате1 видеокарта2 видеокарты3 видеокарты4 видеокарты
PCIe 3.0 x16/x8_1 x16 (от процессора)x8 (от процессора)x8 (от процессора)x8 (от процессора)
PCIe 3.0 x16_A2x16 (PLX PEX8747)x16 (PLX PEX8747)
PCIe 3.0 x8_B2x8 (от процессора)
PCIe 3.0 x8_3x8 (PLX PEX8747)x8 (PLX PEX8747)
PCIe 3.0 x8_4x8 (PLX PEX8747)

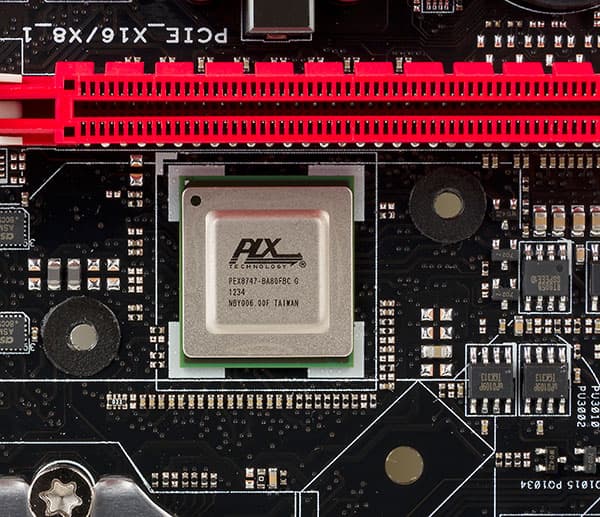

Как нетрудно подсчитать, для реализации режима x8/x16/x8 (в случае трех видеокарт) требуется 32 линии PCI Express 3.0, а для реализации режима x8/x16/x8/x8 (в случае четырех видеокарт) требуется уже 40 линий. В тоже время процессор Haswell поддерживает только 16 линий PCI Express 3.0. Проблем дефицита линий PCI Express 3.0 решается за счет использования 5-портового коммутатора (PLX PEX8747) на 48 линий PCI Express 3.0.

Этот коммутатор подключен к 8 линиям PCI Express 3.0 процессора Haswell, которые он преобразует в 24 (для трех видеокарт) или 32 (для четырех видеокарт) линии PCI Express 3.0.

Естественно, что при установке нескольких дискретных видеокарт на плате Asus Maximus VI Extreme поддерживаются технологии NVIDIA SLI и AMD CrossFireХ.

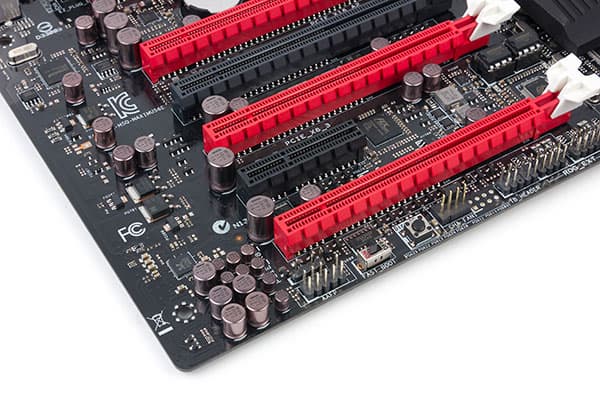

Слот PCI Express 2.0 x4 реализован с использованием линий PCI Express 2.0, поддерживаемых чипсетом Intel Z87.

Кроме того, на плате имеется и еще один специальный разъем, в который вставляется поставляемый в комплекте модуль mPCIe Combo II. Это модуль имеет два разъема: Mini PCI Express, в который вставлен модуль Wi-Fi+Bluetooth, а также новый разъем M.2 для SSD-накопителей. Понятно, что разъем для модуля mPCIe Combo II занимает одну линию PCI Express 2.0 и один разъем SATA.

Видеоразъемы

Несмотря на тот факт, что данная плата в силу своего позиционирования подразумевает использование дискретной графики, на ней реализованы порты HDMI 1.4 и DisplayPort 1.2 для подключения монитора в том случае, если используется встроенное в процессор Haswell графическое ядро.

SATA-разъемы

Для подключения накопителей или оптических приводов на плате предусмотрено десять портов SATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Еще четыре порта SATA 6 Гбит/с реализованы на базе двух двухпортовых SATA-контроллеров ASMedia ASM1061. Естественно, что SATA-порты, реализованные на базе контролеров ASMedia ASM1061, не поддерживают возможность создания RAID-массивов. Так же отметим, что один из портов SATA 6 Гбит/с (пятый), реализованный на базе чипсета, сделан разделяемым со слотом M.2 в модуле mPCIe Combo II.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0 и восемь портов USB 2.0. Причем два порта USB 2.0 и шесть портов USB 3.0 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы (один разъем для подключения портов USB 3.0 и три разъема для подключения портов USB 2.0).

Четыре порта USB 3.0 (с поддержкой UASP) и восемь портов USB 2.0 реализованы на базе чипсета Intel Z87. Причем два порта USB 3.0, реализованных на базе чипсета, выведено на заднюю панель платы.

Еще четыре порта USB 3.0 реализованы на базе четырехпортового USB-хаба ASMedia ASM1074, который использует один USB 3.0 порт от чипсета на входе и дает четыре USB 3.0 порта на выходе. Эти четыре порта выведены на заднюю панель платы.

Отметим, что один из разъемов для подключения портов USB 2.0, совместно со специализированным разъемом ROG Extension может использоваться для подключения панели управления OC Panel, которая предназначена для разгона системы.

Аудиоподсистема

Вообще, стало уже своеобразным стандартом на игровых платах устанавливать продвинутую аудиподсистему. Но плата Asus Maximus VI Extreme, похоже, стала исключением из этого правила и не может этим похвастаться. В документации отмечается, что аудиподсистема этой платы основана на высококачественном 8-канальном (7.1) HD-аудиокодеке Realtek ALC1150. Но, пожалуй, это и все, что можно сказать об аудиоподсистеме. Никаких отдельных операционных усилителей в данном случае нет. Да и конденсаторы в аудиотракте используются не навороченные (типа WIMA и ELNA как на плате Asus Maximus VI Formula), а самые обычные.

На задней панели платы предусмотрено шесть аудиоразъемов типа минджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Maximus VI Extreme реализован гигабитный интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i217-V (используется контроллер MAC-уровня, интегрированный в чипсет).

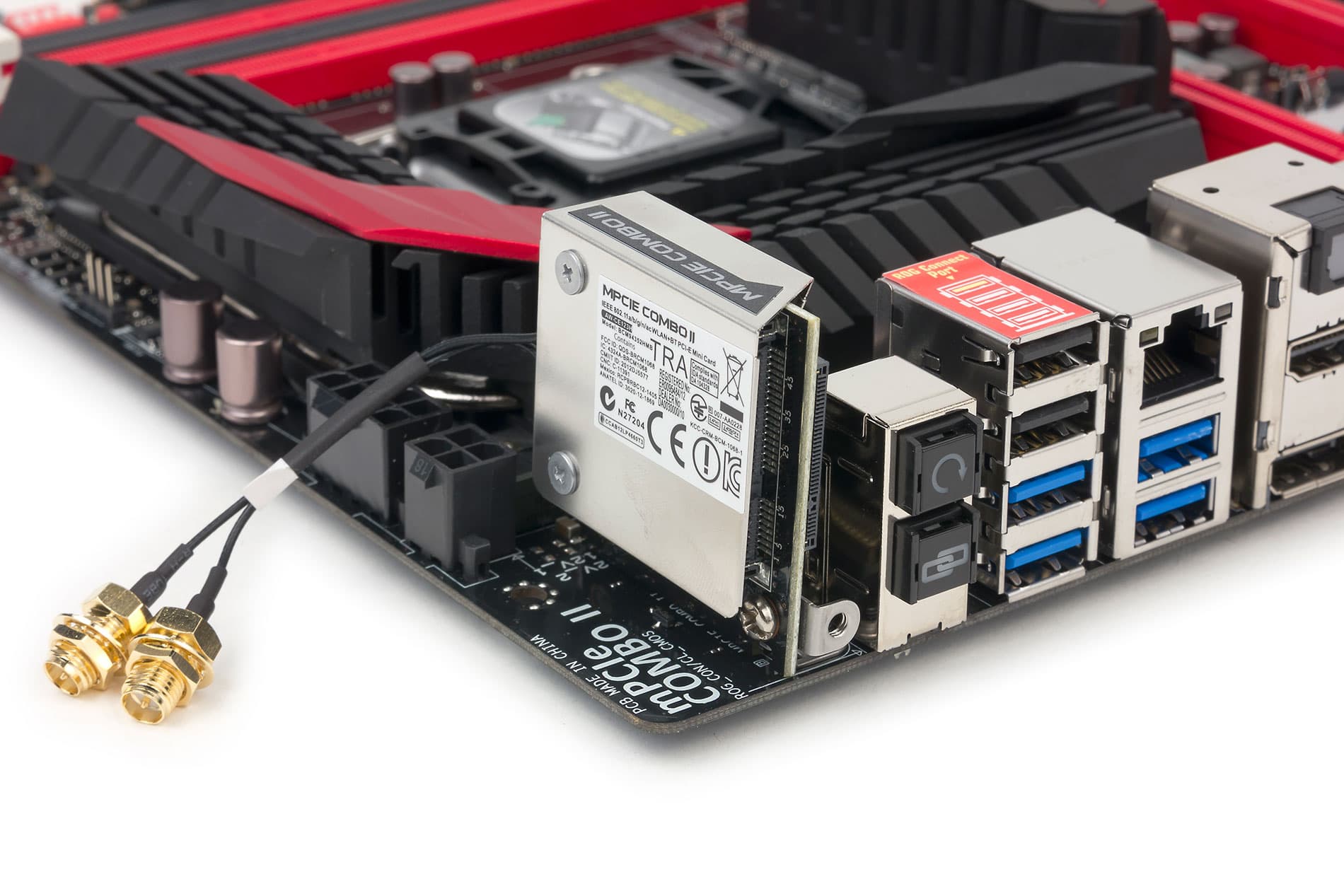

Кроме того, плата комплектуется модулем Wi-Fi+Bluetooth, который устанавливается в разъем Mini PCI Express 2.0 модуля mPCIe Combo II. Собственно, точно таким же модулем комплектуется и плата Asus Maximus VI Formula, о которой мы уже писали.

Модуль Wi-Fi является двухдиапазонным (2,4 и 5 ГГц) с поддерживает стандарты 802.11a/b/g/n/ac. Он основан на чипе Broadcom BCM4352 и объединен с модулем Bluetooth 4.0.

Для стандарта 802.11ac чип Broadcom BCM4352 может использовать два пространственных канала связи шириной по 80 МГц, что позволяет получить максимальную пропускную способность в 867 Мбит/с.

Соответственно, в комплекте к плате прилагается и антенна, позволяющая формировать два пространственных канала связи.

Дополнительные особенности

Среди других особенностей платы Asus Maximus VI Extreme стоит отметить наличие кнопок включения и перезагрузки, наличие индикатора POST-кодов, наличие кнопки ClearCMOS (выведена на заднюю панель платы). Кроме того, имеется и традиционная для плат Asus кнопка DirectKey, которая позволяет легко заходить в BIOS, а также кнопка MemOK! для запуска системы в случае установки «необычных» модулей памяти.

Также на заднюю панель платы выведена кнопка ROG Connect, которая используется для мониторинга и разгона данной платы через удаленный ПК, подключенный по USB.

Есть на задней панели платы и устаревший разъем PS/2 для подключения мыши и клавиатуры. Хотя, на наш взгляд, наличие такого разъема на современной плате — это атавизм.

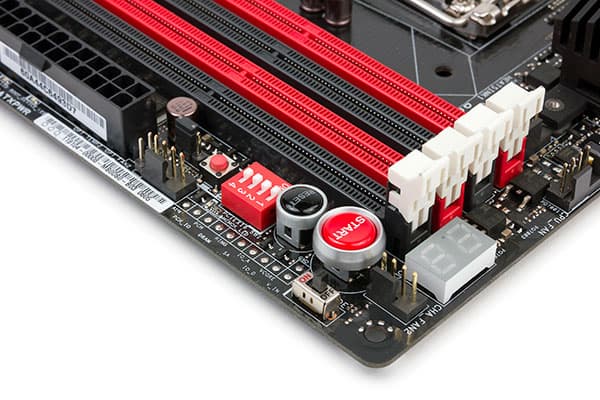

Имеется на плате и переключатель Fast Boot, который позволяет увеличить скорость загрузки системы.

Так же на плате присутствует и ряд светодиодных индикаторов, выполняющих диагностическую функция и функцию индикаторов состояния системы. Так, есть светодиодный индикатор MemOK!, дополняющий одноименную кнопку, есть индикатор активности подключенного накопителя (HDD или SSD), а также панель Q LED с четырьмя индикаторами, которые позволяют обнаружить неисправность процессора, памяти, видеокарты или загрузочного накопителя на этапе загрузки системы.

Имеется на плате Asus Maximus VI Extreme и три двухконтактных разъема для подключения термодатчиков (в комплект не входят).

Еще одна особенность платы заключается в том, что на ней имеется 10-контактная площадка для измерения напряжений на различных модулях (процессоре, чипсете памяти и т. д.)

Собственно, все перечисленные индикаторы, кнопки и особенности платы Asus Maximus VI Extreme имеются и на плате Asus Maximus VI Formula (за исключением разъема PS/2). Но на плате Asus Maximus VI Extreme есть и другие, специфические переключатели. Так, есть переключатель LN2 Mode, который используется при экстремальном разгоне процессора с использованием охлаждения жидким азотом. Этот переключатель используется в том случае, когда процессор запускается при отрицательной температуре. Кроме того, есть и переключатель Slow Mode, который работает в паре с переключателем LN2 Mode и используется для предотвращения краха системы при запуске в режиме экстремального разгона.

Кроме того, на плате Asus Maximus VI Extreme установлено две микросхемы UEFI BIOS и имеется переключатель, позволяющий выбирать UEFI BIOS, с которого будет производиться загрузка.

Так же на плате имеется 4-позиционный переключатель для конфигурации слотов PCI Express x16, который позволяет на аппаратном уровне блокировать неиспользуемые слоты (опять-таки, данная функция используется при разгоне системы).

Есть и еще одна особенность у платы Asus Maximus VI Extreme, на которую имеет смысл обратить внимание. Всего на плате имеется три контроллера, которые подключены к линиям PCI Express 2.0. Это сетевой контроллер Intel I217-V и два SATA-контроллера ASMedia ASM1061. Кроме того, имеется еще слот Mini PCI Express 2.0, который задействует одну линию PCI Express 2.0, и слот PCI Express 2.0 x4. В итоге получаем, что всего задействовано восемь линий PCI Express 2.0. Сам чипсет Intel Z87 как раз и обеспечивает ровно восемь линий PCI Express 2.0. Казалось бы, все логично, но есть одно но. На плате имеется 4-портовый коммутатор на четыре линии PCI Express 2.0 PLX PEX8605. Такие коммутаторы устанавливаются в случае нехватки линий PCI Express 2.0. Но на плате Asus Maximus VI Extreme никакой нехватки линий нет, и зачем нужен коммутатор PLX PEX8605 — непонятно.

Система питания

Как и большинство плат, модель Asus Maximus VI Extreme имеет 24-контактный (EATX) и 8-контактный (EATX 12 В) разъемы для подключения блока питания. Но помимо этого имеется еще и 4-контактный (ATX 12 В) разъем питания.

Кроме того имеется и дополнительный 6-контактный разъем питания, который рекомендуется подключать, если на плату устанавливается более одной видеокарты.

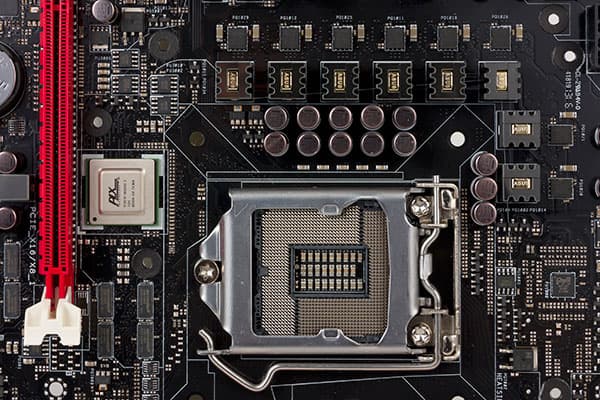

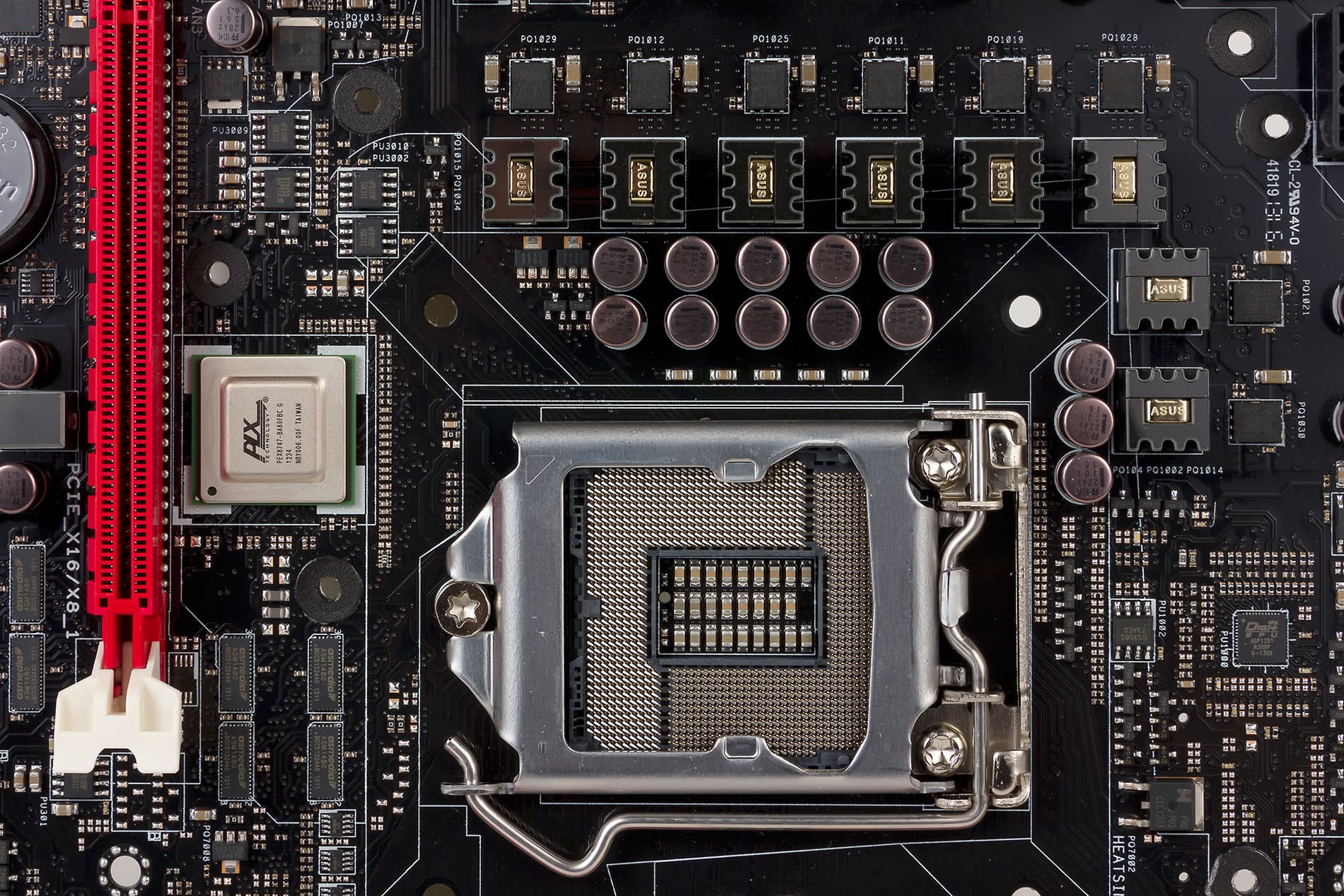

Регулятор напряжения питания процессора на плате Asus Maximus VI Extreme называется Extreme Engine Digi+ III. Он является 8-канальным и основан на PWM-контроллере Digi+ VRM с маркировкой ASP1251. Сами каналы питания построены на базе MOSFET-транзисторов NexFET CSD87350Q5D компании Texas Instruments и драйверов IR3535, которые расположены с обратной стороны платы.

Кроме того, в регуляторе напряжения питания процессора используются японские конденсаторы, которые фигурируют в документации под названием 10K Black Metallic capacitors и индуктивности под названием BlackWing chokes.

Отметим, что система питания на этой плате точно такая же, как и на плате Asus Maximus VI Formula.


Система охлаждения

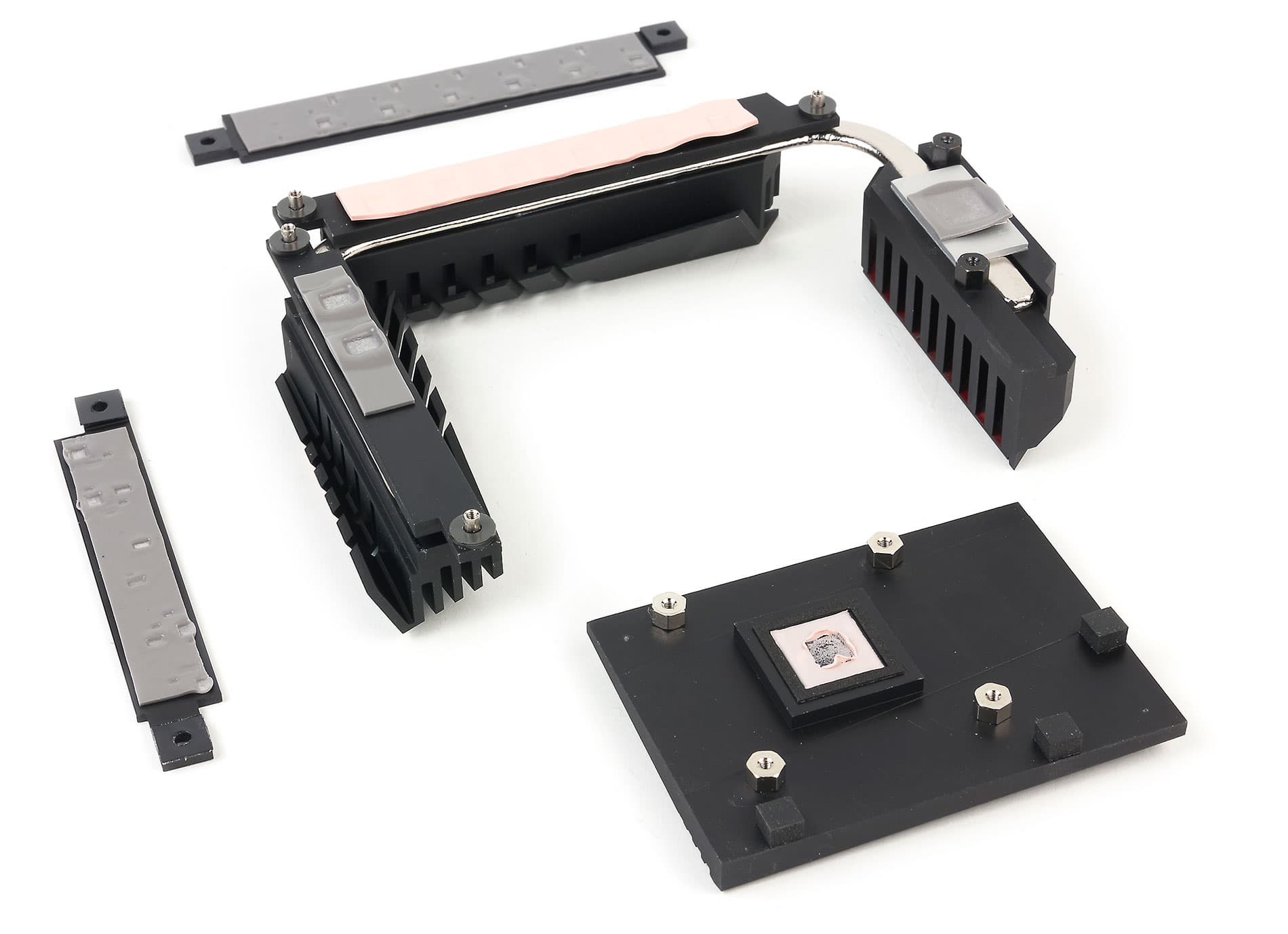

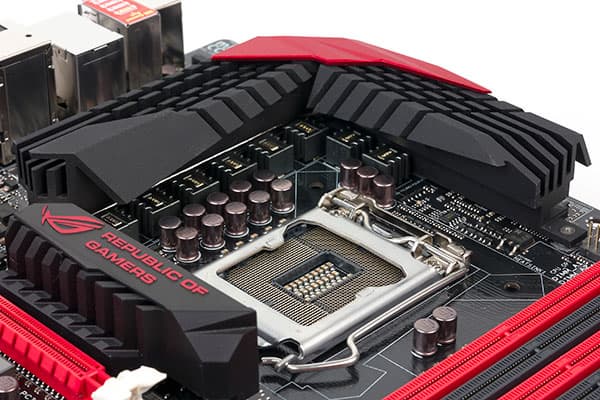

Для охлаждения MOSFET-транзисторов регулятора напряжения питания на плате Asus Maximus VI Extreme предусмотрен радиатор в форме буквы "Г", который расположен возле процессорного разъема. На тыльной стороне платы к этому радиатору крепятся еще две металлические пластины, которые предназначены для отвода тепла от MOSFET-драйверов, расположенных на обратной стороне платы.

Угловой радиатор соединен тепловой трубкой с еще одним радиатором, который установлен на коммутаторе линий PCI Express 3.0 PLX PEX8747. Ну и еще один радиатор традиционно расположен на чипсете.


Помимо этого, для создания эффективной системы теплоотвода на плате Asus Maximus VI Extreme предусмотрено восемь четырехконтактных разъема для подключения вентиляторов, Два разъема (основной и дополнительный) предназначены для подключения вентиляторов кулера процессора, а остальные — для подключения дополнительных корпусных вентиляторов.

Отметим, что основной разъем для подключения вентилятора кулера процессора поддерживает как четырехконтактные (c PWM-управлением), так и трехконтактные (с управлением по напряжению) вентиляторы. Он имеет функцию автоопределения типа подключенного вентилятора. Для этого на левой стороне разъема имеется дополнительная стенка с пружинным контактом, что позволяет материнской плате автоматически определять тип подключенного вентилятора. Это новая фишка Asus, которая теперь используется на всех материнских платах этой компании. В принципе, единственное преимущество такого решения заключается в том, что в BIOS теперь не нужно производить ручной настройки типа подключенного кулера.

Скоростной режим работы всех подключенных вентиляторов можно настраивать в UEFI BIOS или в прилагаемой фирменной утилите.

Панель Asus OC Panel

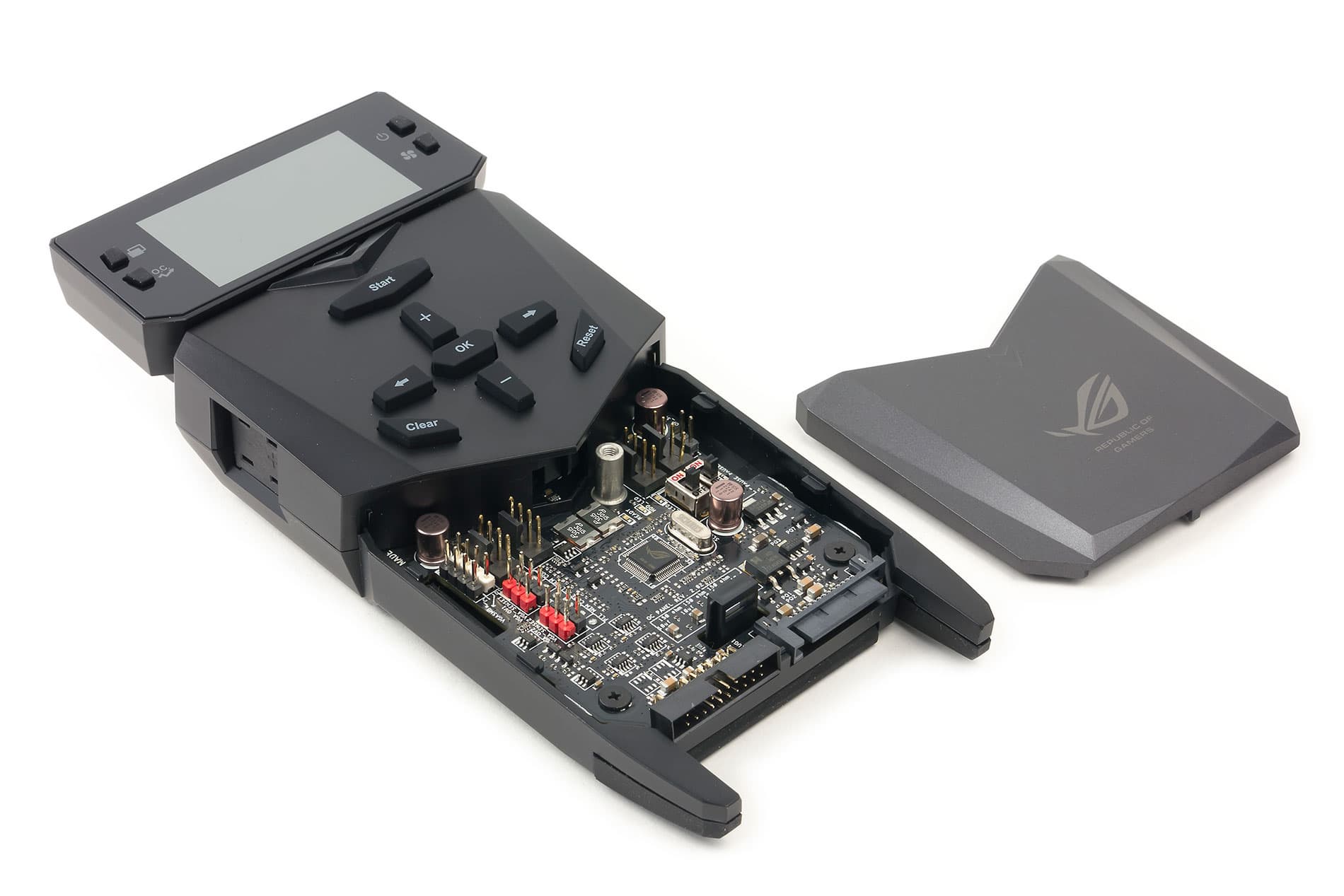

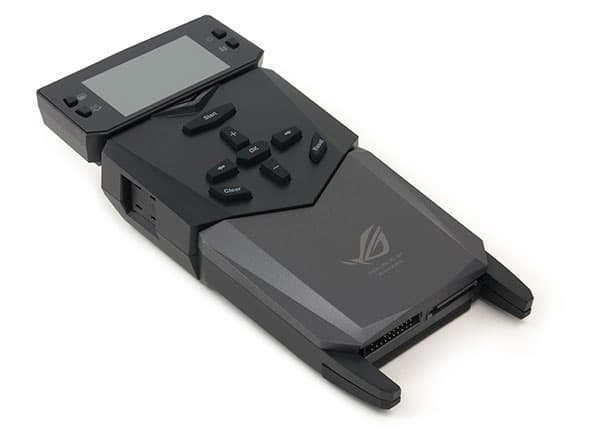

Оной из главных особенностей платы Asus Maximus VI Extreme является наличие панели OC Panel, которая позволяет разгонять процессор в режиме реального времени без необходимости произведения настроек в UEFI BIOS.

Данная панель подключается специальным кабелем к соответствующему разъему на плате (задействуются одновременно разъем ROG_EXT и разъем для подключения USB 2.0 портов). Кабель, нужно отметить, крайне неудобный. Он довольно короткий, толстый и жесткий и постоянно выскакивает из разъема на панели OC Panel. Этот кабель практически не позволяет удобно разместить панель на столе.

К самой панели можно дополнительно подключить четыре вентилятора.

Если предполагается подключать к панели OC Panel вентиляторы или использовать соединение VGA SMB (данная возможность также предусмотрена), то ее необходимо дополнительно подключить к SATA-разъему блока питания. Кроме того, на панели предусмотрено два разъема для подключения термодатчиков.

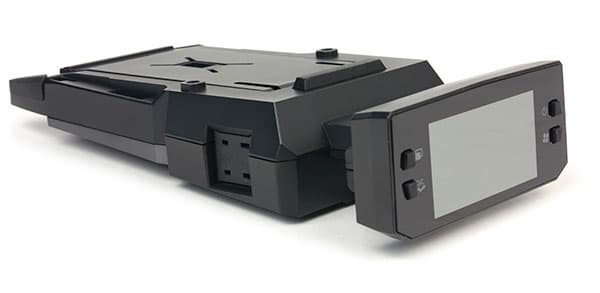

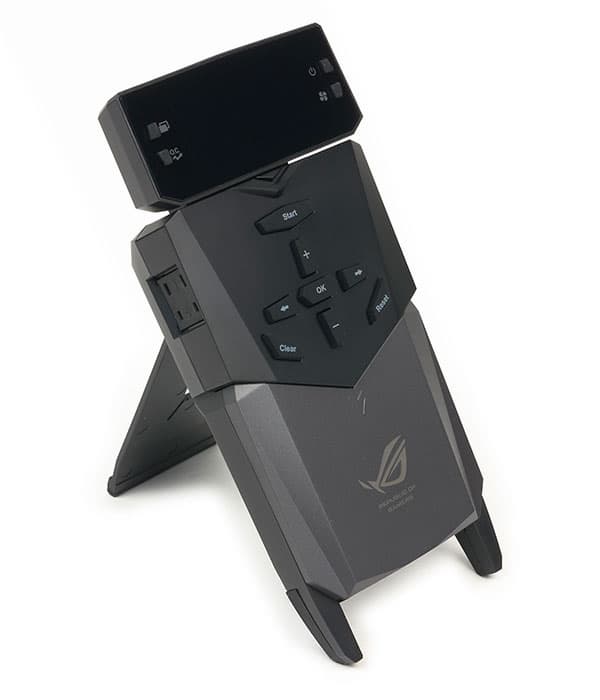

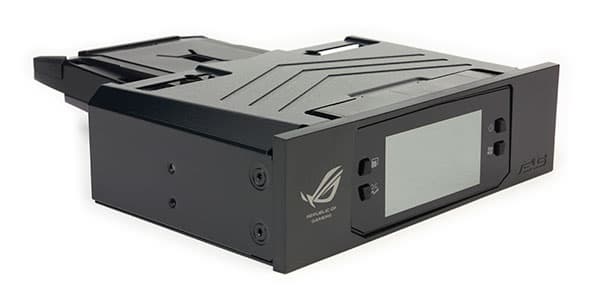

Сама панель может устанавливаться на столе (Extreme Mode) или же в 5,25-дюймовый отсек компьютера (Normal Mode) с использованием соответствующего переходника, входящего в комплект к плате.

Для управления панелью на ней имеется ряд клавиш. Причем клавиши, расположенные рядом с ЖК-экраном, могут использоваться как в режиме Extreme Mode, так и в режиме Normal Mode, а еще ряд клавиш будут недоступны при установке панели в 5,25-дюймовый отсек и предназначены только для режима Extreme Mode.

Сам ЖК-экран панели управления также имеет два режим отображения: Extreme Mode и Normal Mode. Причем переключение между этими режимами производится соответствующей клавишей.

В режиме Normal Mode на ЖК-экране панели отображается температура процессора, скорость вентилятора кулера процессора и коэффициент умножения тактовой частоты процессора и частота BCLK.

Для режима Normal Mode предусмотрено две кнопки управления. Первая кнопка предназначена для настройки скоростного режима вентилятора кулера процессора (режимы Silent, Standart и Turbo), а вторая — для двухуровневого разгона процессора (Level 1 и Level 2).

В режиме Extreme Mode на ЖК-экране панели отображается куда больше информации. Это и входное напряжение регулятора напряжения питания, и напряжение кэша L3, и напряжение ядер процессора, и напряжение DDR3 памяти, и частота BCLK, и коэффициент умножения тактовой частоты ядер процессора, и многое другое. Ну а для изменения различных параметров в режиме Extreme Mode предусмотрено уже 8 кнопок.

Казалось бы, OC Panel — это крайне удобный аксессуар для всех, кто увлекается разгоном. Однако… Добавим ложку дегтя в эту бочку с медом.

Дело в том, что, ни в инструкции пользователя, ни на сайте производителя нет толкового руководства по работе с панелью OC Panel. И если не знать одного маленького секрета, то большинство из заявленных возможностей панели OC Panel попросту не заработают.

Для того, что иметь возможность изменять частоту BCLK и коэффициент умножения с использованием OC Panel, необходимо обязательно установить утилиту ASUS ROG Connect Plus и драйвер Intel MEI.

UEFI BIOS

Если говорить об UEFI BIOS на плате Asus Maximus VI Extreme, то по своим функциональным возможностям он практически ничем не отличается от UEFI BIOS на плате Asus Maximus VI Formula, о которой мы уже писали. А потому не будем на нем останавливаться и отметим лишь, что, как и на других платах Asus, на плате Asus Maximus VI Extreme при использовании воздушного охлаждения нам удалось разогнать процессор Intel Core i7-4770K до частоты 4,8 ГГц при значении BCLK Frequency 100 МГц, до частоты 4,75 ГГц при значении BCLK Frequency 125 МГц и до частоты 4,67 ГГц при значении BCLK Frequency 167 МГц. Пожалуй, определяющим в данном предложении является словосочетание «как и на других платах Asus». То есть если речь не идет об экстремальном разгоне с использованием жидкого азота, то никаких преимуществ в плане разгона эта плата не имеет.

Фирменные утилиты

Традиционно, в комплекте с платой Asus Maximus VI Extreme поставляется и ряд фирменных утилит. Причем комплект этих утилит достаточно стандартен для всех плат серии ROG. Более подробно об этих утилитах можно, опять же, прочитать в статье, посвященной плате Asus Maximus VI Formula.

Выводы

Плата Asus Maximus VI Extreme, безусловно, не является массовым продуктом. Она ориентирована на очень узкий круг пользователей, которые занимаются экстремальным разгоном с использованием жидкого азота. Если же речь идет об обычном воздушном охлаждении процессора, то эта плата ничуть не лучше (но и не хуже) других плат Asus.

Что касается панели OC Panel, то в нашем случае она попросту не работала корректно.

Ну а вообще, прежде чем отдавать за плату порядка 500 долларов, стоит очень хорошо подумать, нужны ли вам все те возможности, которые на ней реализованы.

Нужно отметить, что плата Asus Maximus VI Extreme имеет очень много общего c платой Asus Maximus VI Formula. Но версия Extreme в большей степени ориентирована на разгон системы (причем экстремальный), а плата Formula — это классическая игровая плата, которая, к тому же, имеет отличные средства для разгона процессора при использовании воздушного охлаждения.

Средняя цена по данным price.ru
Н/Д(1)
Средняя цена по данным Яндекс.Маркет
T-10386430
Предложения Asus Maximus VI Extreme по данным Яндекс.Маркет
L-10386430-10

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
