Материнская плата Asus Maximus VI Formula

Новое решение для геймеров


С выходом чипсета Intel Z87 компания Asus обновила свою легендарную серию игровых материнских плат ROG (Republic Of Gamers) моделями под процессоры Intel Core четвертого поколения. Эти новые платы серии ROG получили название Asus Maximus VI, серию в данном случае составляют модели Extreme, Formula, Gene, Impact и Hero. Конечно, различия между этими моделями по позиционированию весьма условны, но некоторая разница в комплектации, форм-факторе и дизайне все же имеет место быть.

В этой статье мы рассмотрим игровую плату Asus Maximus VI Formula, которая, как и платы серии TUF, имеет кожух ROG Armor.

Комплектация и упаковка

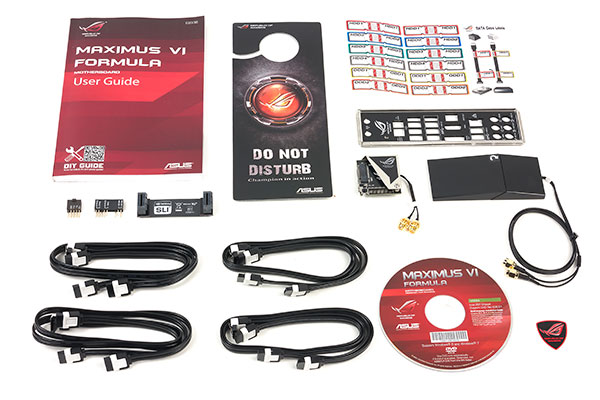

Комплектация Asus Maximus VI Formula вполне типична для плат серии ROG. Плата поставляется в большой коробке c ручкой, оформленной в бордовых тонах. Кроме самой платы в ней поставляется инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, восемь SATA-кабелей (все разъемы с защелками, четыре кабеля имеют угловой разъем с одной стороны), мостик SLI, заглушка задней панели платы, выносная антенна для модуля Wi-Fi и сам модуль Wi-Fi, совмещенный с Bluetooth 4.0. Имеется также и «чисто пацанский» аксессуар — табличка с надписью «Do Not Disturb», наподобие той, которые вывешиваются на ручку двери в отелях, чтобы не беспокоили.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Maximus VI Formula приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
4 × DDR3 (до 32 ГБ)
Слоты расширения
3 × PCI Express 3.0 x16
3 × PCI Express 2.0 x1
1 × Mini PCI Express
1 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
4 × SATA 6 Гбит/с (ASMedia ASM1061)
USB разъемы
8 × USB 3.0
8 × USB 2.0
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
1 × Intel I217-V
1 × Broadcom BCM4352 (802.11a/b/g/n/ac+Bluetooth 4.0)

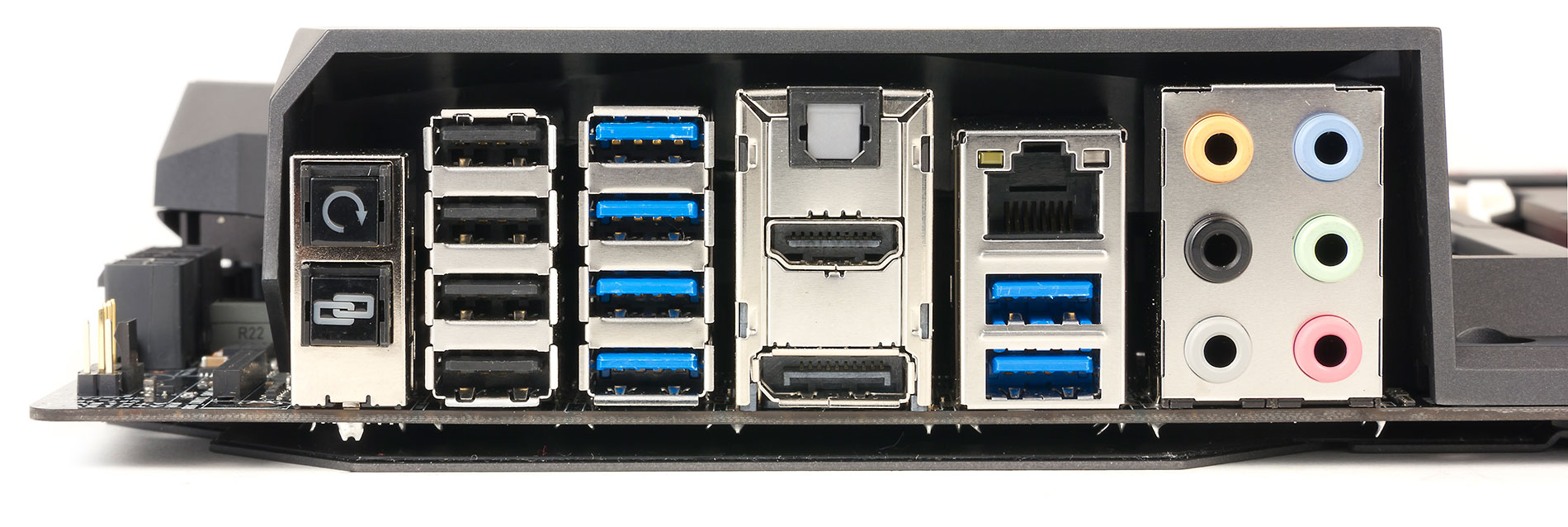

Разъемы на задней панели
1 × HDMI (выход)
1 × DisplayPort
6 × USB 3.0
4 × USB 2.0
1 × RJ-45
6 × аудиоразъемов типа миниджек
1 × S/PDIF (выход, оптический)
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4-контактный разъем питания ATX 12 В
периферийный разъем питания
10 × SATA 6 Гбит/с
8 × разъемов для подключения вентиляторов
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)

Форм-фактор и кожух ROG Armor

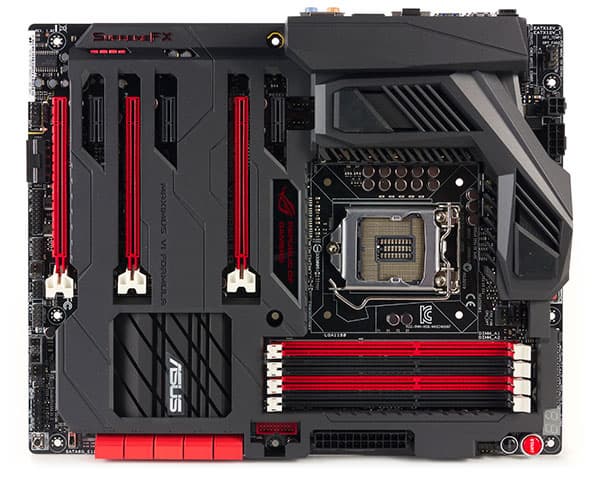

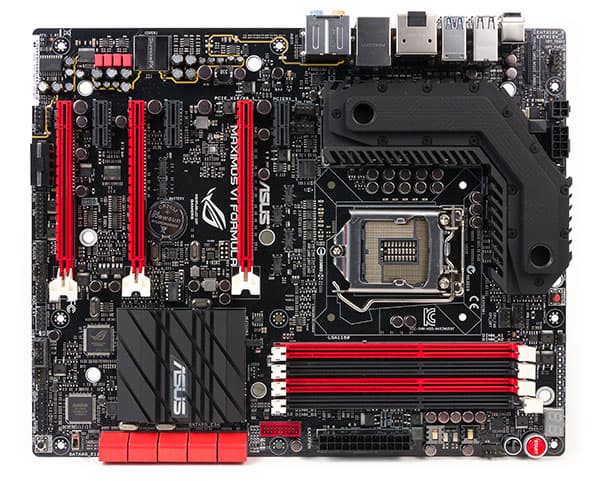

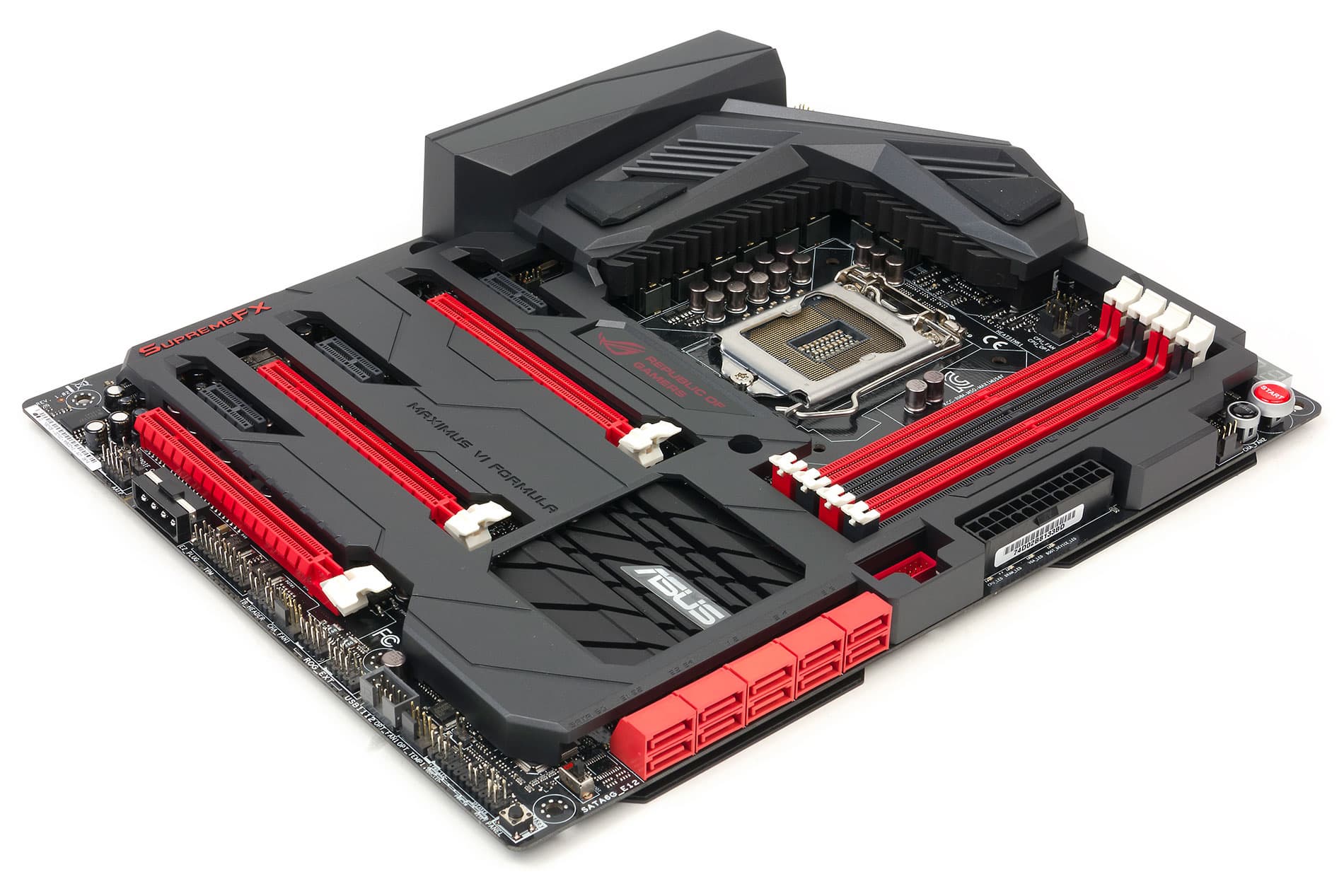

Плата Asus Maximus VI Formula выполнена в стандартном форм-факторе ATX (305×244 мм), а для ее монтажа предусмотрены девять отверстий.

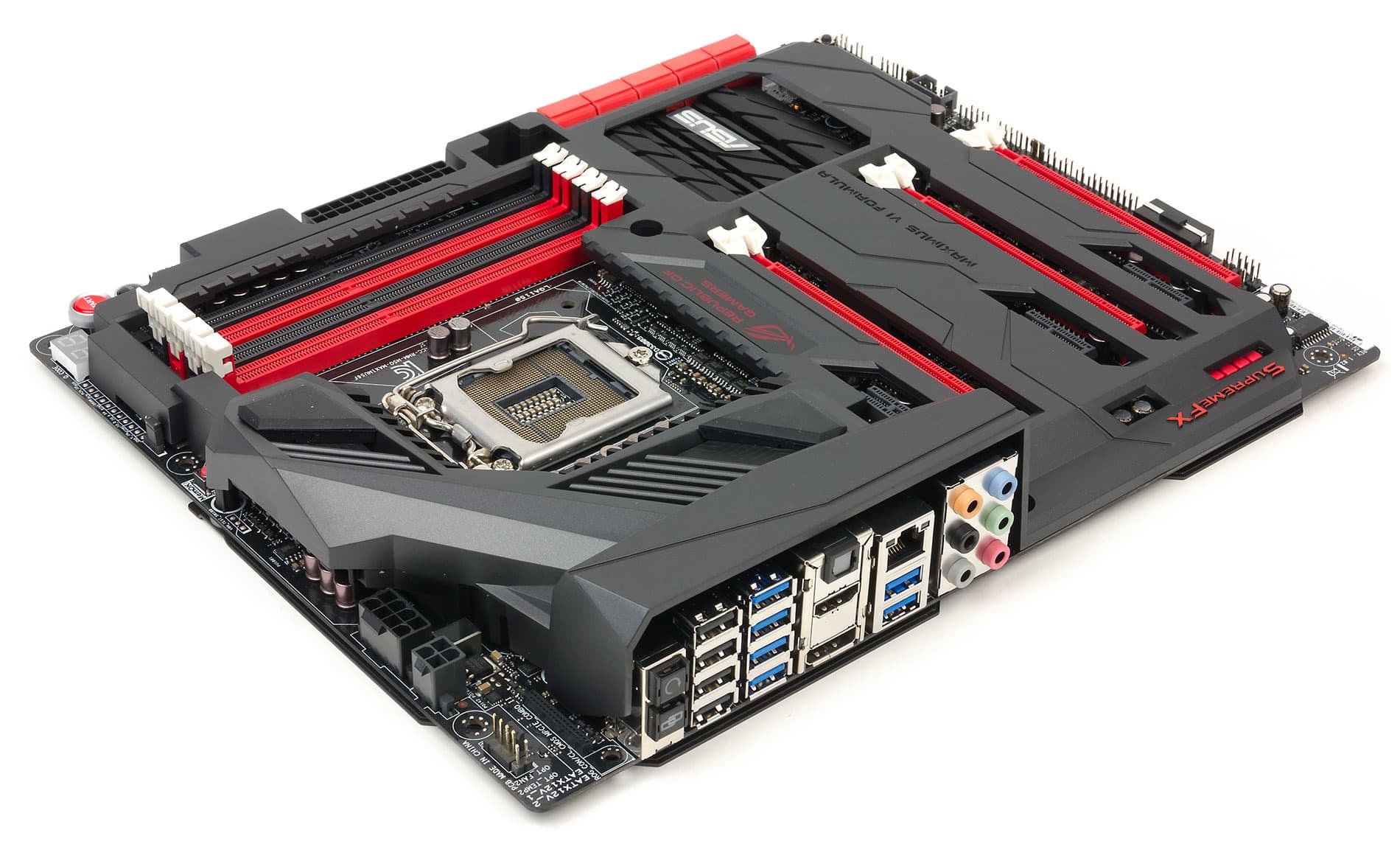

Отличительной особенностью платы является наличие защитного кожуха ROG Armor. В документации отмечается, что это не просто стильный аксессуар, а решение, которое способствует охлаждению платы.

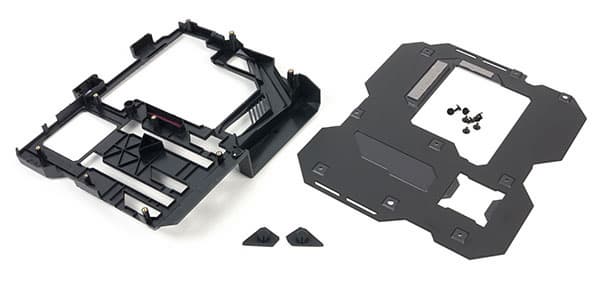

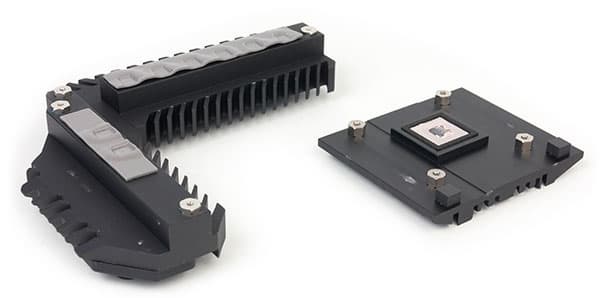

Кожух ROG Armor состоит из двух частей: верхней и нижней. Верхняя часть кожуха выполнена из прочного ABS-пластика, назначение которого заключается в том, чтобы изолировать компоненты платы от тепла, выделяемого дискретной видеокартой. Нижняя часть кожуха, которая устанавливается с обратной стороны платы, выполнена из металла и препятствует изгибу текстолита, а также дополнительно рассевает тепло.

Конечно, повышение эффективности теплоотвода за счет кожуха ROG Armor и изоляция компонентов платы от тепла, выделяемого дискретной видеокартой — это обоснование, «притянутое за уши». Все же кожух ROG Armor — это просто стильный аксессуар, и ничего более.

Чипсет и процессорный разъем

Плата Asus Maximus VI Formula основана на топовом чипсете Intel Z87 и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.

Память

Для установки модулей памяти на плате Asus Maximus VI Formula предусмотрено четыре слота DIMM, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей).

Слоты памяти, относящиеся к разным каналам, помечены разным цветом, что удобно при установке модулей. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате имеется три слота с форм-фактором PCI Express 3.0 x16 и три слота PCI Express 2.0 x1.

Слоты форм-фактора PCI Express 3.0 x16 выполнены с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell, которые, с использованием шести мультиплексоров/демультиплексоров ASMedia ASM1480, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8, либо в один порт PCI Express 3.0 x8 и два порта PCI Express 3.0 x4. Причем первый слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему) может работать на скорости x16 или x8; второй слот — на скорости x8 или x4, ну а третий слот — только на скорости x4. При установке нескольких дискретных видеокарт на плате Asus Maximus VI Formula поддерживаются технологии NVIDIA SLI и AMD CrossFireХ.

Слоты PCI Express 2.0 x1 реализованы с использованием линий PCI Express 2.0, поддерживаемых чипсетом Intel Z87.

Кроме того, на плате имеется и еще один специальный разъем, в который вставляется поставляющийся в комплекте модуль mPCIe Combo II. Это модуль имеет два разъема: Mini PCI Express, в который вставлен модуль WiFi+Bluetooth, а также новый разъем M.2 для SSD-накопителей. Напомним, что данный разъем закреплен в новом стандарте SATA 3.2.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется порт HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц) и порт DisplayPort 1.2 (максимальное разрешение 4096×2160@24 Гц).

SATA-разъемы

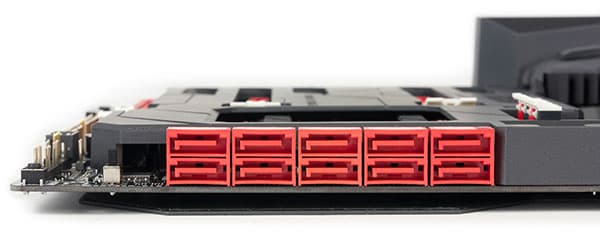

Для подключения накопителей или оптических приводов на плате предусмотрено десять портов SATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Еще четыре порта SATA 6 Гбит/с реализованы на базе двух двухпортовых SATA-контроллеров ASMedia ASM1061. Естественно, что SATA-порты, реализованные на базе контролеров ASMedia ASM1061, не поддерживают возможность создания RAID-массивов. Неудобство заключается в том, что все SATA-разъемы на плате одного цвета, и чтобы понять, какие из них относятся к контроллерам ASMedia ASM1061, а какие — к интегрированному в чипсет контроллеру, нужно смотреть в руководство пользователя. Так же отметим, что один из портов SATA 6 Гбит/с (пятый), реализованный на базе чипсета, сделан разделяемым со слотом M.2 в модуле mPCIe Combo II.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0 и восемь портов USB 2.0. Причем четыре порта USB 2.0 и шесть портов USB 3.0 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы (один разъем для подключения портов USB 3.0 и два разъема для подключения портов USB 2.0).

Четыре порта USB 3.0 и восемь портов USB 2.0 реализованы на базе чипсета Intel Z87 (всего чипсет поддерживает до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0). Причем из этих четырех портов USB 3.0 два выведено на заднюю панель платы. Отметим, что все порты USB 3.0, реализованные через чипсет, поддерживают протокол UASP.

Еще четыре порта USB 3.0 реализованы на базе четырехпортового USB-хаба ASMedia ASM1074, который использует один порт USB 3.0 от чипсета на входе и дает четыре порта USB 3.0 на выходе. Эти четыре порта выведены на заднюю панель платы.

Отметим, что один из разъемов для подключения портов USB 2.0, совместно со специализированным разъемом ROG Extension, может использоваться для подключения опциональной (в комплект не входит) панели управления OC Panel, которая предназначена для разгона системы.

Аудиоподсистема

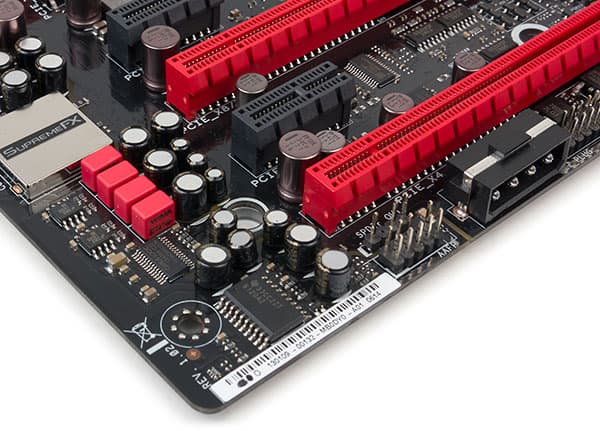

Поскольку речь идет о топовом игровом решении, на плате Asus Maximus VI Formula реализована продвинутая аудиоподсистема SupremeFX. Она включает в себя 8-канальный (7.1) HD-аудиокодек Realtek ALC1150, который закрыт металлической крышкой с надписью SupremeFX.

Кроме того, аудиоподсистема включает в себя ЦАП Cirrus Logic CS4398 для наушников, который обеспечивает соотношение сигнал/шум 120 дБ (24 бит, 192 кГц). Имеется и операционный стереоусилитель Texas Instruments TPA6120A2 для наушников с импедансом 600 Ом.

В аудиотракте используются пленочные конденсаторы WIMA и ELNA, которые обычно применяются в аудиоаппаратуре класса High-End. Все элементы аудиоподсистемы изолированы на уровне слоев PCB (располагаются отдельно от прочих компонентов платы).

На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Maximus VI Formula реализован гигабитный интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i217-V (используется контроллер MAC-уровня, интегрированный в чипсет).

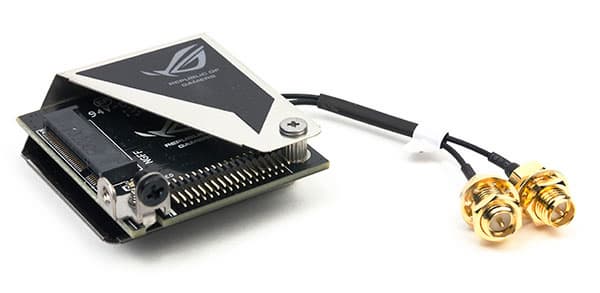

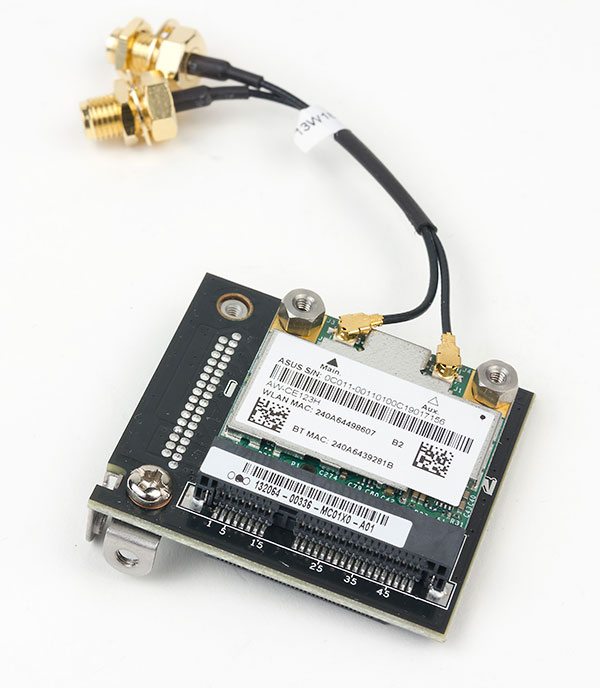

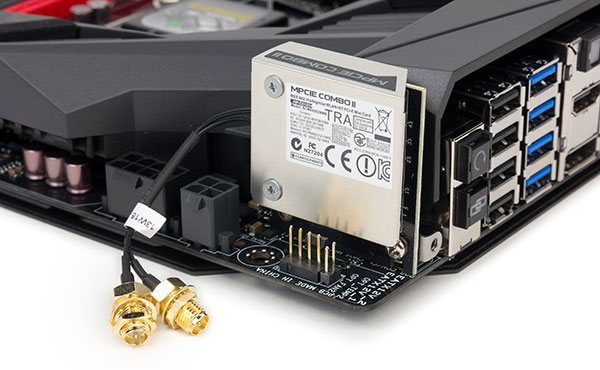

Кроме того, как мы уже отмечали, плата комплектуется модулем Wi-Fi+Bluetooth, который устанавливается в разъем Mini PCI Express. Модуль WiFi двухдиапазонный (2,4 и 5 ГГц) с поддержкой стандартов 802.11a/b/g/n/ac. Этот модуль основан на базе чипа Broadcom BCM4352 и объединен с модулем Bluetooth 4.0. Для стандарта 802.11ac чип Broadcom BCM4352 может использовать два пространственных канала связи шириной по 80 МГц, что позволяет получить максимальную пропускную способность в 867 Мбит/с.

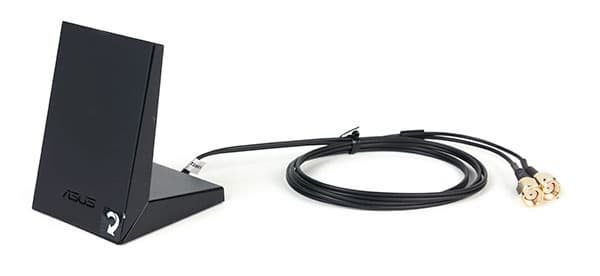

В комплекте к плате прилагается и антенна, позволяющая формировать два пространственных канала связи.

Дополнительные особенности

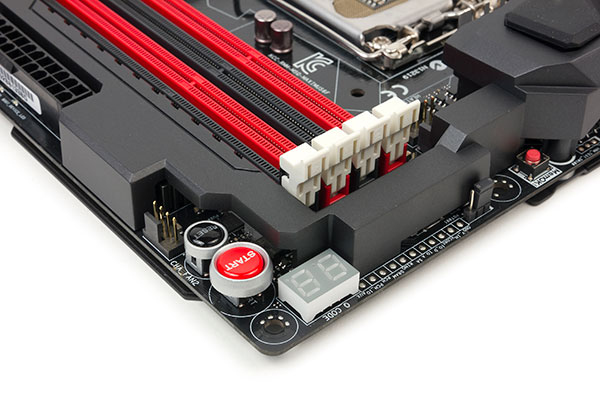

Среди других особенностей платы Asus Maximus VI Formula стоит отметить наличие кнопок включения и перезагрузки, индикатора POST-кодов, кнопки ClearCMOS (выведена на заднюю панель платы). Кроме того, имеется и традиционная для плат Asus кнопка DirectKey, которая позволяет легко заходить в BIOS, а также кнопка MemOK! для запуска системы в случае установки «необычных» модулей памяти.

Так же на заднюю панель платы выведена кнопка ROG Connect, которая используется для мониторинга и разгона данной платы через удаленный ПК, подключенный по USB. Сложно сказать, насколько такая функция востребована, поскольку USB-соединение между двумя компьютерами является локальным, и, по большому счету, это отнюдь не удаленный мониторинг и разгон, а скорее, просто необременительная «пацанская фишка».

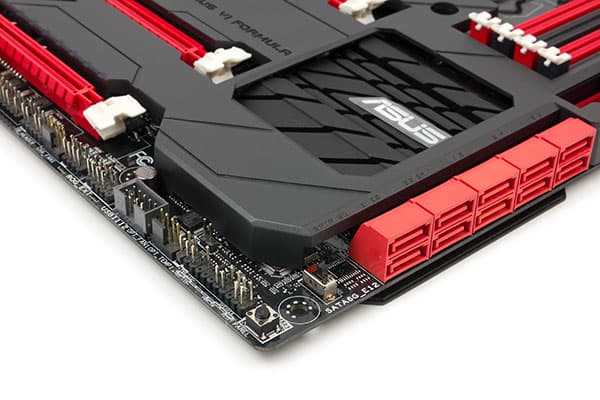

Имеется на плате и переключатель Fast Boot, который позволяет увеличить скорость загрузки системы. В принципе, вещь весьма полезная и востребованная.

На плате присутствует ряд светодиодных индикаторов, выполняющих диагностическую функцию и функцию индикаторов состояния системы. Так, есть светодиодный индикатор MemOK!, дополняющий одноименную кнопку, есть индикатор активности подключенного накопителя (HDD или SSD), а также панель Q LED с четырьмя индикаторами, которые позволяют обнаружить неисправность процессора, памяти, видеокарты или загрузочного накопителя на этапе загрузки системы.

Имеется на плате Asus Maximus VI Formula и три двухконтактных разъема для подключения термодатчиков (в комплект не входят). Причем показания самих термодатчиков можно связать со скоростью вращения подключаемых к плате вентиляторов.

Еще одна особенность платы заключается в том, что на ней имеется контактная площадка для измерения напряжений на различных модулях (процессоре, чипсете памяти и т. д.).

Система питания

Как и большинство плат, модель Asus Maximus VI Formula имеет 24-контактный (EATX) и 8-контактный (EATX 12 В) разъемы для подключения блока питания. Но помимо этого имеется еще и 4-контактный разъем (ATX 12 В), который также необходимо обязательно подключать (в противном случае система не загрузится). Кроме того имеется и дополнительный 4-контактный периферийный разъем питания, который рекомендуется подключать, если на плату устанавливается более одной видеокарты.

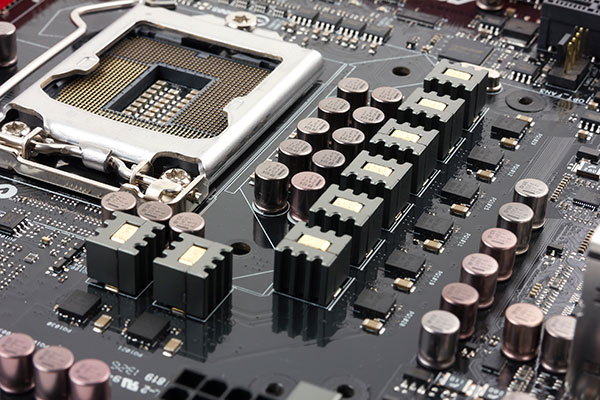

Регулятор напряжения питания процессора на плате Asus Maximus VI Formula называется Extreme Engine Digi+ III. Он является 8-канальным и основан на PWM-контроллере Digi+ VRM с маркировкой ASP1251. Сами каналы питания построены на базе MOSFET-транзисторов NexFET CSD87350Q5D компании Texas Instruments и драйверов IR3535, которые расположены с обратной стороны платы. Причем драйверы IR3535 контактируют с использованием термопрокладки с нижней частью кожуха ROG Armor.

Ну и конечно же, в регуляторе напряжения питания процессора используются японские конденсаторы, которые фигурируют в документации под названием «10K Black Metallic capacitors». Интересно, что поиск в интернете конденсаторов с таким названием ничего не дает — все ссылки идут только на платы Asus, в которых они используются. Аналогичная ситуация и с «крутыми» индуктивностями под названием BlackWing chokes, которые также применяются в каналах питания.

Система охлаждения

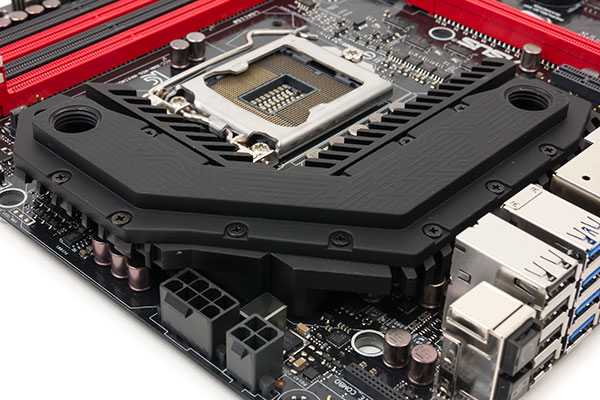

Кроме кожуха ROG Armor, который выполняет, в том числе, функцию радиатора, а также предотвращает передачу тепла от видеокарты на компоненты платы, имеется еще два радиатора. Один радиатор установлен на чипсете, а второй, в форме буквы «Г», установлен на MOSFET-транзисторах регулятора напряжения питания процессора. Особенность данного радиатора заключается в том, что он поддерживает как воздушное, так и водяное охлаждение (CrossChill hybrid thermal design). Внутри этот массивный радиатор имеет полость и два резьбовых отверстия (входное и выходное) для подключения патрубков водяной системы охлаждения. Правда, для подключения «водянки» потребуются два штуцера (в комплект не входят) которые должны вкручиваться в радиатор и на которые уже крепятся водяные патрубки. Штуцеры могут быть на 1/2, 3/8 и 1/4 дюйма (по диаметру патрубка). Но непонятно, где взять такие штуцеры. Вряд ли они будут продаваться отдельно.

Помимо этого, для создания эффективной системы теплоотвода на плате Asus Maximus VI Formula предусмотрено восемь четырехконтактных (с PWM-управлением скоростью вращения) разъемов для подключения вентиляторов, Два из этих разъемов предназначены для подключения вентиляторов кулера процессора, а остальные — для подключения дополнительных корпусных вентиляторов. Скоростной режим работы всех подключенных вентиляторов можно настраивать в UEFI BIOS или в прилагаемой фирменной утилите.

UEFI BIOS

Если говорить о программах настройки UEFI BIOS на платах Asus, то по своим функциональным возможностям все они мало чем отличаются друг от друга. Тем не менее, небольшие отличия есть. В частности, на плате Asus Maximus VI Formula, как и на всех платах семейства ROG, интерфейс UEFI BIOS Setup оформлен в бордовых тонах — фирменном цвете продуктов семейства ROG. Традиционная вкладка AI Tweaker, на которой предусмотрены все возможные опции для разгона процессора и памяти, на плате Asus Maximus VI Formula именуется Extreme Tweaker. Причем кроме традиционных для плат Asus, на этой вкладке появились и новые возможности для разгона процессора. Тем не менее, базовые возможности для разгона остались неизменными.

Как и на всех платах Asus (мы сейчас говорим только о платах на базе чипсета Intel Z87), в UEFI BIOS Setup платы Asus Maximus VI Formula для разгона процессора необходимо установить для параметра Ai Overclock Tuner значение XMP или Manual. В этом случае имеется возможность менять частоту тактового генератора BCLK Frequency и коэффициент умножения ядер процессора (если установлен разблокированный процессор K-серии). Частота BCLK Frequency — это опорная частота для ядер процессора, то есть тактовая частота ядер процессора получается умножением частоты BCLK Frequency на коэффициент умножения.

Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора, а можно — одновременно для всех ядер процессора, что, опять-таки, типично для всех плат Asus. Задавать частотный множитель для частоты BCLK Frequency нельзя — он устанавливается автоматически в зависимости от частоты BCLK Frequency. При этом частота для элементов DMI/PEG (эта частота здесь именуется Target DMI/PEG Clock), чувствительных к увеличению опорной частоты, получается делением частоты BCLK Frequency на частотный множитель. Для удобства в UEFI BIOS Setup предусмотрен параметр, называемый CPU Strap, для которого можно выбрать значения Auto, 100, 125, 167 и 250 МГц. Частота CPU Strap синхронизована с частотой BCLK Frequency. Фактически, этот параметр позволяет быстро задавать частоты BCLK, для которых значение Target DMI/PEG Clock составляет ровно 100 МГц.

Собственно, такой подход к разгону процессоров реализован на всех платах Asus на базе чипсета Intel Z87.

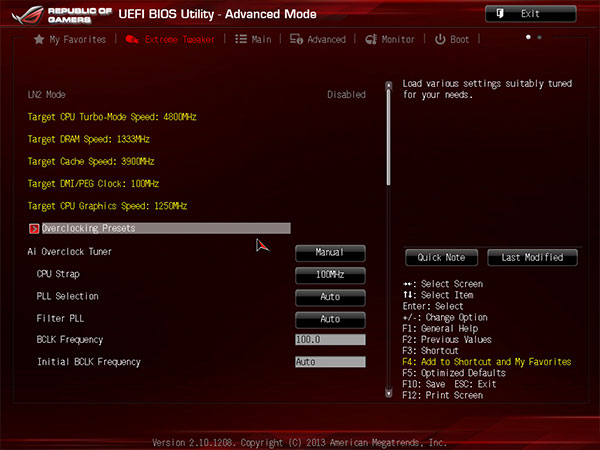

Но в программе настройки UEFI BIOS платы Asus Maximus VI Formula на вкладке Extreme Tweaker есть и еще один интересный параметр: Initial BCLK Frequency, который может быть меньше BCLK Frequency на величину до 15 МГц. К примеру, можно задать значение Initial BCLK Frequency 100 МГц, а значение BCLK Frequency — 102 МГц. В этом случае на этапе загрузки UEFI BIOS частота BCLK Frequency будет равной 100 МГц (что позволит системе нормально загрузиться), а уже после загрузки частота BCLK Frequency повысится до 104 МГц.

В некоторых случаях это позволяет добиться более высоких результатов в разгоне процессора.

Остальные возможности в плане разгона процессора и памяти в UEFI BIOS Setup платы Asus Maximus VI Formula ничем не отличаются. Так, можно задать минимальное и максимальное значения коэффициента умножения для кэша L3 (CPU Cache Ratio), задать частоту интегрированного графического ядра и настроить работу модулей памяти.

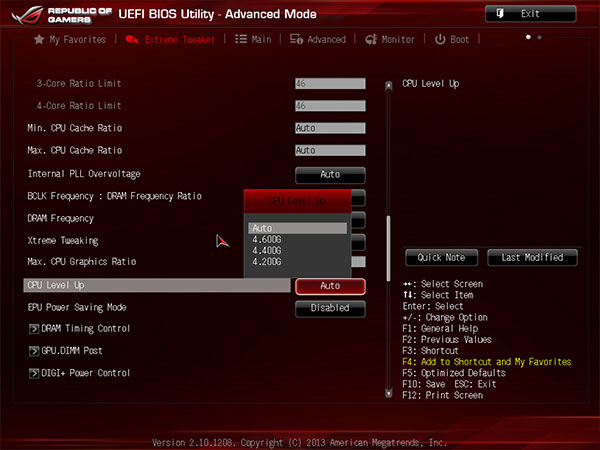

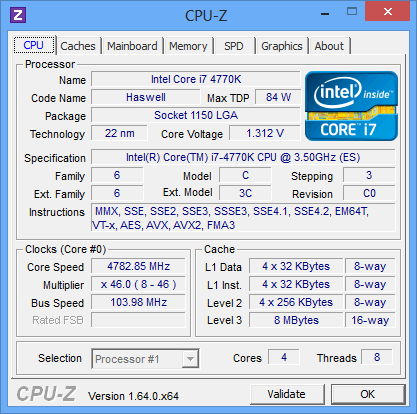

Есть и еще один интересный параметр CPU Level Up, который позволяет производить автоматический разгон процессора. В частности, для процессора Intel Core i7-4770K для параметра CPU Level Up, кроме значение Auto, доступны значения 4,6, 4,4 и 4,2 ГГц.

Имеется на вкладке Extreme Tweaker и возможность очень гибкой настройки регулятора напряжения питания процессора и памяти, причем некоторые из реализованных настроек отсутствуют на других платах Asus.

В целом, можно сказать, что, несмотря на наличие эксклюзивных возможностей по разгону, плата Asus Maximus VI Formula не лучше и не хуже остальных плат Asus в плане разгона процессора. Как и на других платах, которые, кстати сказать, не позиционируются как платы для разгона, нам удалось разогнать процессор Intel Core i7-4770K до частоты 4,8 ГГц при значении BCLK Frequency 100 МГц, до частоты 4,75 ГГц при значении BCLK Frequency 125 МГц и до частоты 4,67 ГГц при значении BCLK Frequency 167 МГц. Совершенно аналогичные результаты мы получали с нашим процессором и на других платах Asus. Тем не менее, возможно, это особенности именно нашего экземпляра процессора, и на других экземплярах можно будет достичь и более высоких результатов. Хотя… Вряд ли.

Фирменные утилиты

В комплекте с платой Asus Maximus VI Formula поставляется и ряд традиционных фирменных утилит. В частности, это хорошо известный пакет Asus AI Suite III, который представляет собой целый комплект утилит, объединенных единым программным интерфейсом. Подробно этот пакет мы уже описывали .

Есть и другие утилиты, которые входят в комплект платы Asus Maximus VI Formula.

К примеру, маленькая утилита Asus Boot Setting позволяет войти в UEFI BIOS Setup после загрузки ПК и, фактически, заменяет собой кнопку DirectKey на самой плате.

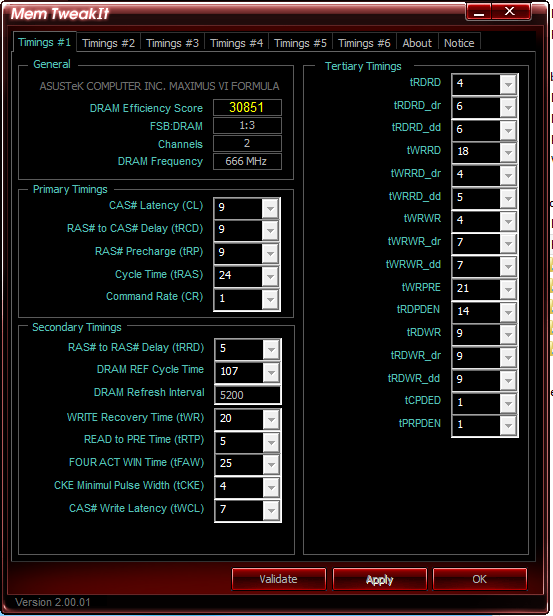

Утилита Mem TweakIt позволяет считывать тайминги памяти и публиковать их на специальном ROG-сайте.

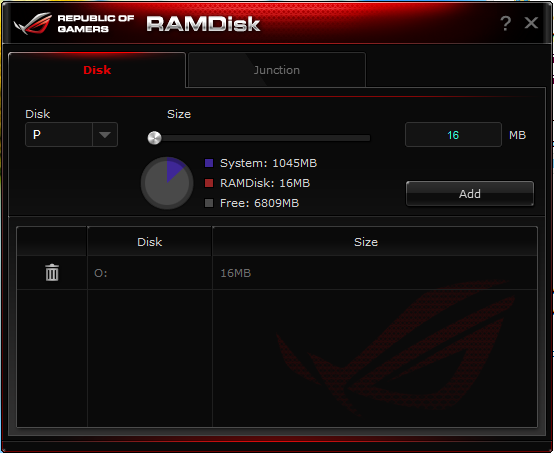

Утилита RAMDisk позволяет создавать в оперативной памяти RAM-диски, на которые можно размещать данные и устанавливать приложения.

Утилита Asus ROG Connect предназначена для управления платой с ПК по USB-соединению.

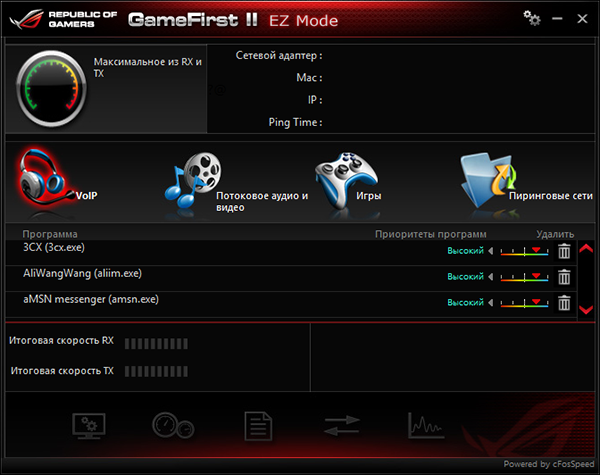

Ну а утилита Asus ROG GameFirst II позволяет устанавливать приоритеты для онлайновых игр.

Выводы

Итак, в качестве итога можно констатировать, что игровая плата Asus Maximus VI Formula имеет отличные возможности для разгона процессоров и памяти и является прекрасным решением для создания игровых ПК. Отсутствие излишнего количества слотов c форм-фактором PCI Express x16, как это нередко бывает на игровых платах, можно отнести к ее преимуществам. Кроме того, на плате реализована отличная (во всяком случае, по субъективным ощущениям) звуковая подсистема.

Тем не менее, нужно отметить, что и другие платы Asus, которые не относятся к элитному семейству ROG и значительно дешевле, позволяют не хуже разгонять процессоры и вполне могут использоваться для создания игровых ПК.

Кожух ROG Armor — это лишь моддинговый аксессуар, который не имеет особой смысловой нагрузки.

К недостаткам платы можно отнести отсутствие штуцеров для подключения патрубков водяной системы охлаждения к одному из набортных радиаторов. Впрочем, сама затея представляется довольно сомнительной.
