Материнская плата ASRock Z87 Extreme11/ac

Модель с беспрецедентно большим количеством SATA-портов

В конце ноября прошлого года компания ASRock анонсировала очередную новинку — топовую материнскую плату ASRock Z87 Extreme11/ac. Вообще говоря, представить себе более «навороченную» конфигурацию довольно сложно. Одним словом, эта плата для тех, кто не склонен к компромиссам и не хочет довольствоваться малым, для тех, кому нужно все и по максимуму. Конечно же, это не массовый продукт, и хитом продаж эта плата никогда не станет. Такие решения нужны, прежде всего, для того, чтобы демонстрировать их на выставках, а не для того, чтобы собирать на их основе пользовательские ПК. Одним словом, это демонстрация технологических возможностей компании ASRock, инженеры которой сумели создать решение, в котором интегрировано все по максимуму.

С другой стороны, эту плату вполне можно рассматривать как основу для корпоративного файл-сервера. И тогда беспрецедентно большое количество SATA-портов (а их на плате 22!) уже не покажется чрезмерно избыточным. Впрочем, не будем забегать вперед и расскажем обо всем по порядку.

Комплектация и упаковка

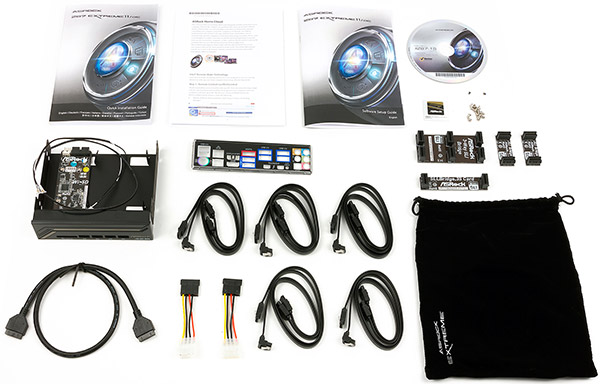

Плата ASRock Z87 Extreme11/ac, как и положено топовому решению, поставляется в довольно большой коробке с ручкой.

Кроме самой платы в комплектацию входит DVD-диск с драйверам и утилитами, инструкция пользователя (имеется описание и на русском языке), инструкция по настройке UEFI BIOS (только на английском языке), десять SATA-кабелей (все разъемы с защелками, пять кабелей имеют угловой разъем с одной стороны), заглушка задней панели платы и два переходника с периферийного разъема питания на SATA. Кроме того, в комплект входят два мостика SLI на две видеокарты, один удлиненный мостик SLI на две видеокарты, установленные через слот друг от друга, и один мостик SLI на три видеокарты.

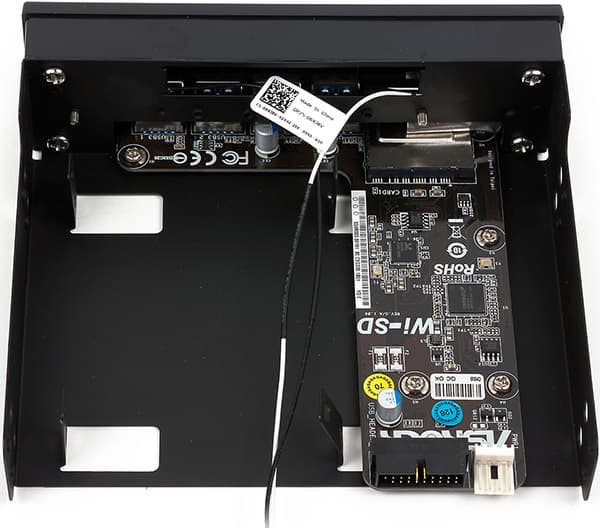

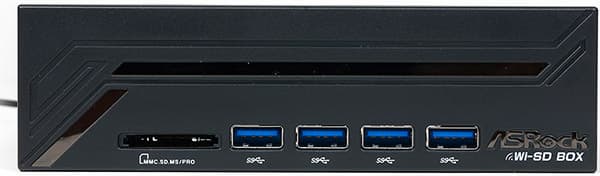

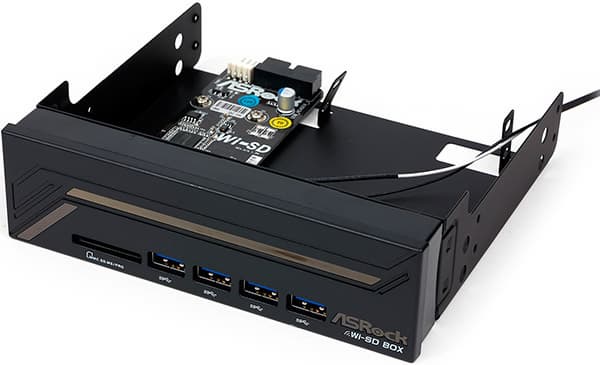

Также в комплекте имеется один кабель USB 3.0 и 5,25-дюймовая панель ASRock Wi-SD для установки в передний отсек корпуса. Данная панель имеет 4 разъема USB 3.0 и один слот для карт памяти типа SD/MMC/MS.

Как видим, комплект поставки богатый и в полной мере соответствует топовому решению.



Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Z87 Extreme11/ac приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
4 × DDR3 (до 32 ГБ)
Слоты расширения
4× PCI Express 3.0 x16
3 × PCI Express 2.0 x1
1 × Mini PCI Express
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
1 × eSATA 6 Гбит/с (чипсет)
2 × mSATA (чипсет)
16 × SAS 12 Гбит/с (LSI SAS 3008)
USB-разъемы
10 × USB 3.0
7 × USB 2.0
Аудиоподсистема
Realtek ALC1150
Сетевые возможности
1 × Intel i217V (Gigabit Ethernet)
1 × Intel i211AT (Gigabit Ethernet)
1 × Wi-Fi 802.11a/b/g/n/ac
Разъемы на задней панели
1 × HDMI
1 × DisplayPort (вход)
2 × Thunferbolt 2
6 × USB 3.0
2 × USB 2.0
2 × RJ-45
1 × eSATA
5 × аудиоразъемов типа миниджек
1 × S/PDIF (выход, оптический)
1 × разъем PS/2
Внутренние разъемы
24-контактный разъем питания ATX
2 × 8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
16 × SAS 3
6 × разъемов для подключения вентиляторов
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
1 × вертикальный порт USB 2.0
1 × разъем COM-порта
Форм-фактор
E-ATX (305×267 мм)

Форм-фактор

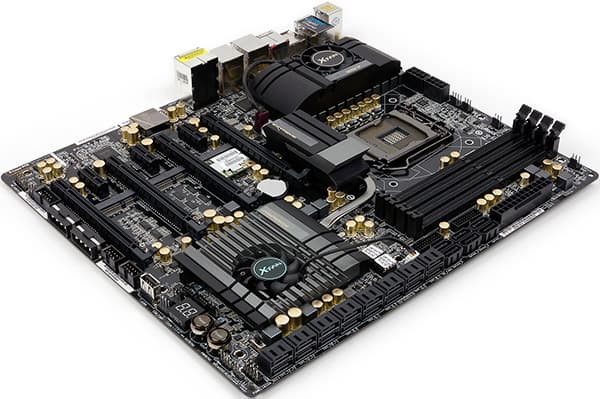

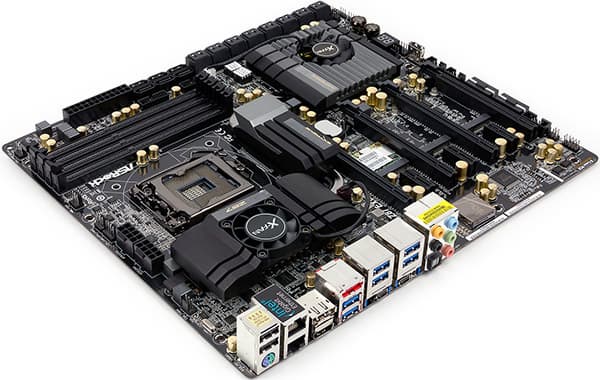

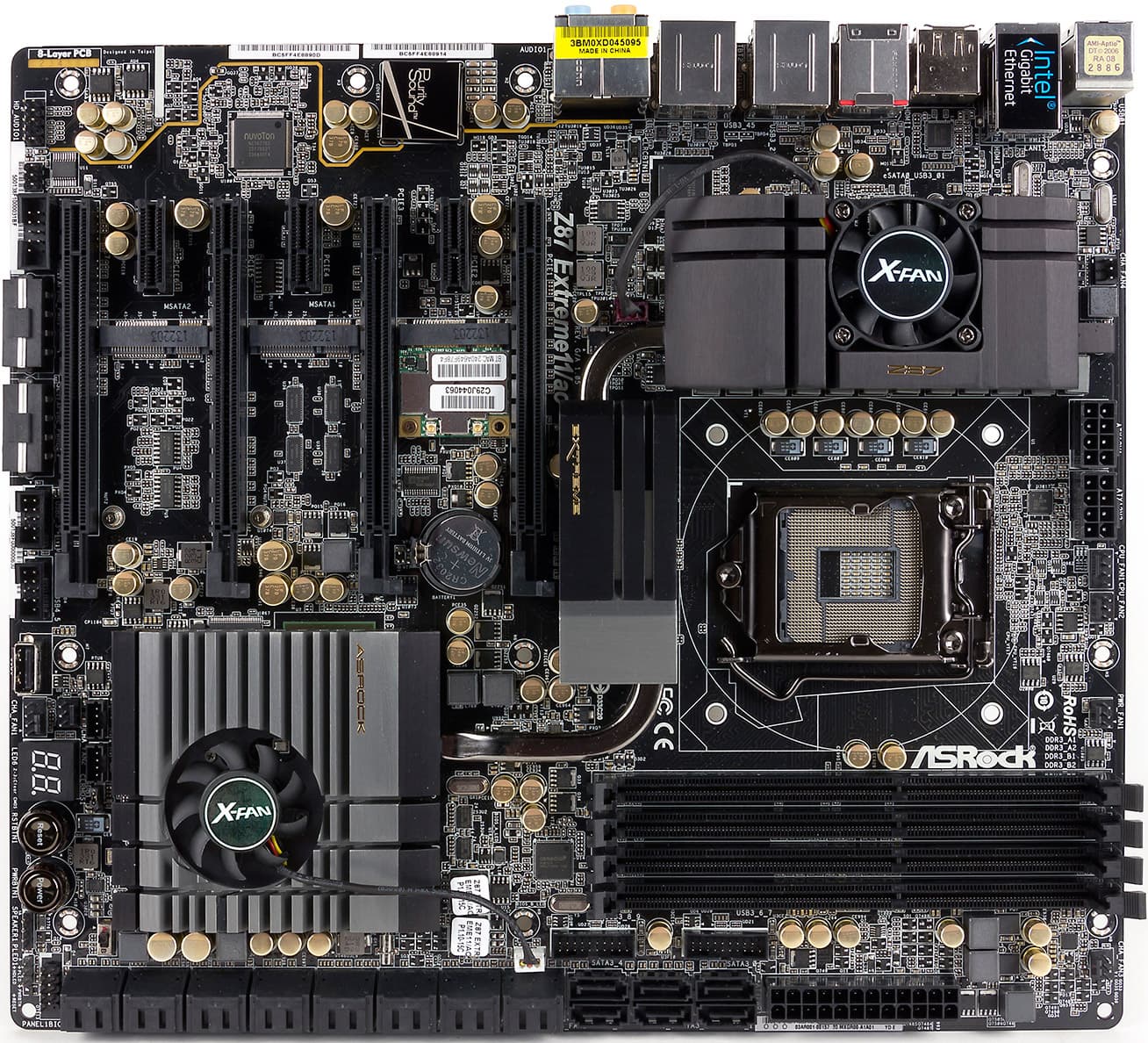

Плата ASRock Z87 Extreme11/ac выполнена в форм-факторе E-ATX (305×267 мм), для ее монтажа предусмотрены стандартные десять отверстий.

Чипсет и процессорный разъем

Плата ASRock Z87 Extreme11/ac основана на топовом чипсете Intel Z87 (степпинг C2) и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell), а также процессоры Intel Xeon с разъемом LGA1150.

Память

Для установки модулей памяти на плате ASRock Z87 Extreme11/ac предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей).

В штатном режиме плата поддерживает память DDR3-1600/1333/1066, а в режиме разгона — память с частотой более 2933 МГц (в соответствии с данными, приводимыми в спецификации). Также поддерживается память с XMP-профилями (версии 1.2 и 1.3). Отметим, что память с ECC не поддерживается. Собственно, на этот факт мы обращаем внимание тех пользователей, которые будут рассматривать возможность использования данной платы для файл-сервера. Хотя, с другой стороны, даже для файл-сервера поддержка ECC-памяти, на наш взгляд, особой актуальности не имеет.

Все слоты памяти на плате одного цвета (черные), что не очень удобно при установке модулей памяти, поскольку приходится искать обозначение разъемов, дабы установить два модуля в разные каналы. Впрочем, обозначение самих разъемов разглядеть на плате достаточно просто.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате реализовано четыре слота форм-фактора PCI Express 3.0 x16 (на плате эти слоты маркируются как PCIE1, PCIE3, PCIE5 и PCIE7), три слота PCI Express 2.0 x1 и один слот Mini PCI Express.

Согласно документации, слоты PCIE1, PCIE3, PCIE5 и PCIE7 работают следующим образом: PCIE1, PCIE3 и PCIE7 могут работать только в режиме x8, а PCIE5 — в режимах x8 или x16. Если задействуется только один слот с форм-фактором PCI Express 3.0 x16, то рекомендуется (но не обязательно), чтобы это был слот PCIE5. В таком случае этот слот будет функционировать на скорости x16. При задействовании одновременно двух слотов с форм-фактором PCI Express 3.0 x16 это должны быть слоты PCIE1 и PCIE5. В этом случае PCIE1 будет работать на скорости x8, а PCIE5 — на скорости x16. Если задействуются одновременно три слота с форм-фактором PCI Express 3.0 x16, то это должны быть слоты PCIE3, PCIE5 и PCIE7. В этом случае все три слота будут функционировать на скорости x8. Наконец, в случае, если задействованы одновременно все четыре слота с форм-фактором PCI Express 3.0 x16, то все они функционируют на скорости x8.

Количество задействованных слотов
PCIE1
PCIE3
PCIE5
PCIE7
Один
N/A
N/A
x16
N/A
Два
x8
N/A
x16
N/A
Три
N/A
x8
x8
x8
Четыре
x8
x8
x8
x8

Понятно, что для реализации перечисленных режимов работы требуется 32 линии PCI Express 3.0. Однако процессор Haswell имеет встроенный контроллер PCI Express 3.0 всего на 16 линий, а потому без дополнительного коммутатора и переключателей линий PCI Express 3.0 на плате ASRock Z87 Extreme11/ac не обошлось.

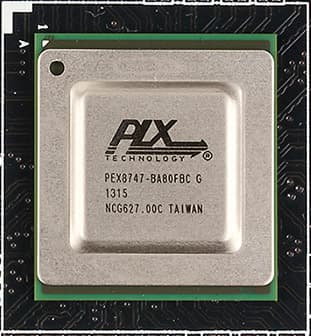

Для того чтобы увеличить количество линий PCI Express 3.0, применяется 5-портовый коммутатор PLX PEX 8747 на 48 линий PCI Express 3.0. Коммутатор PLX PEX 8747 может группировать порты шириной x8 или x16, причем один порт — входящий, и до четырех — исходящих. К примеру, можно использовать входной порт x16, получая на выходе четыре порта x8 (всего 48 линий PCI Express 3.0).

Кроме коммутатора PLX PEX 8747 для обеспечения переключений линий PCI Express 3.0 применяются 4-канальные мультиплексоры/демультиплексоры (переключатели) TI HD3SS3415 (всего таких переключателей на плате насчитывается восемь).

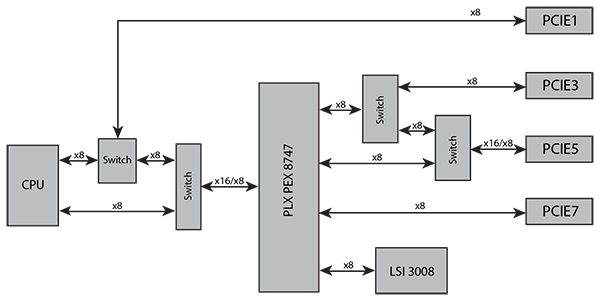

Упрощенная блок-схема распределения линий PCI Express 3.0 на плате ASRock Z87 Extreme11/ac приведена на следующем рисунке:

Как видно из приведенной схемы, 16 процессорных линий PCI Express 3.0 с использованием коммутатора PLX PEX 8747 и переключателей преобразуются в 40 линий PCI Express 3.0, из которых 32 линии используются для реализации четырех слотов с форм-фактором PCI Express 3.0 x16. Еще восемь линий PCI Express 3.0 выделены для SATA/SAS-контроллера LSI 3008, о котором мы расскажем далее. Естественно, слоты с форм-фактором PCI Express 3.0 x16 предназначены в первую очередь для установки дискретных видеокарт. А потому немаловажно, что плата ASRock Z87 Extreme11/ac поддерживает технологии NVIDIA SLI и AMD CrossFireX.

Три слота PCI Express 2.0 x1 выполнены с использованием одной линии PСI Express 2.0 из числа поддерживаемых чипсетом Intel Z87. Для этого применяется 4-портовый коммутатор PLX PEX 8605 на 4 линии PCI Express 2.0, который преобразует одну линию PСI Express 2.0 в три (по одной на каждый слот).

На слот Mini PCI Express также приходится одна линия PCI Express 2.0 из числа поддерживаемых чипсетом Intel Z87.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеется порт HDMI 1.4 (4096×2304@24 Гц) и два порта Thunderbolt 2 (совместимы с Mini-DisplayPort). Кроме того, имеется и порт DisplayPort-In (DP-In), который позволяет включить компьютер на базе ASRock Z87 Extreme11/ac в цепочку Thunderbolt-устройств. В том числе таким образом можно подключить внешнюю (по отношению к данному компьютеру) графическую карту: ее выход надо подключить к разъему DP-In с помощью кабеля Mini-DP—DP, а монитор подключить к одному из выходов по интерфейсу Thunderbolt.

Интерфейс HDMI реализован на базе чипа ASMedia ASM1442K. Порты Thunderbolt реализованы на базе нового двухпортового четырехканального контроллера Intel DSL5520 второго поколения (Thunderbolt 2), который ранее был известен под кодовым наименованием Falcon Ridge. Контроллер Intel DSL5520 задействует четыре линии PCI Express 2.0 из числа поддерживаемых чипсетом Intel Z87.

Напомним, что интерфейс Thunderbolt основан на совмещении технологий DisplayPort и PCI Express и позволяет подключать периферийные устройства, применяющие эти протоколы передачи данных. По сути, в каждом из контроллеров Thunderbolt установлены мультиплексор и демультиплексор, которые отвечают за передачу данных разных протоколов в едином потоке. Интерфейс Thunderbolt обеспечивает теоретическую пропускную способность передачи данных до 10 Гбит/с в одном направлении. Новый интерфейс Thunderbolt 2, который используется на плате ASRock Z87 Extreme11/ac, обеспечивает теоретическую пропускную способность передачи данных до 20 Гбит/с в одном направлении и возможность передачи видео в сверхвысоком разрешении 4K (4096×2304@24 Гц). Кроме того, благодаря добавлению поддержки DisplayPort 1.2 новый стандарт позволяет транслировать видеоданные на один 4K-монитор либо на два QHD-дисплея.

SATA-разъемы

Пожалуй, самая главная особенность платы ASRock Z87 Extreme11/ac заключается в беспрецедентно большом количестве разъемов для подключения накопителей.

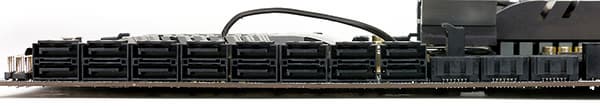

Традиционно, на базе интегрированного в чипсет SATA-котроллера, реализовано шесть портов SATA 6 Гбит/с, которые поддерживают возможность создания программных RAID-массивов уровней 0, 1, 5, 10. Кроме того, имеется еще один порт eSATA 6 Гбит/с на задней панели платы, который разделяем с одним из портов SATA 6 Гбит/с на плате (порт SATA_5). Также на плате реализовано два разъема mSATA на базе все того же чипсетного SATA-котроллера. Эти разъемы, естественно, тоже разделяемы с двумя чипсетными портами SATA 6 Гбит/с (SATA_4 и SATA_2). И естественно, все чипсетные SATA-порты поддерживают функцию Intel Smart Response.

Кроме указанных, на плате ASRock Z87 Extreme11/ac имеется еще 16 SAS/SATA-портов, которые реализованы на базе 8-портового контроллера LSI SAS 3008.

Как уже отмечалось, контроллер LSI SAS 3008 подключается по восьми линиям PCI Express 3.0 к коммутатору PLX PEX8747. Этот контроллер имеет свой процессор PowerPC 476, который работает на частоте 1,2 ГГц, а также 6 МБ памяти. Контроллер LSI SAS 3008 поддерживает порты SAS 3 (12 Гбит/с) и SATA 6 Гбит/с.

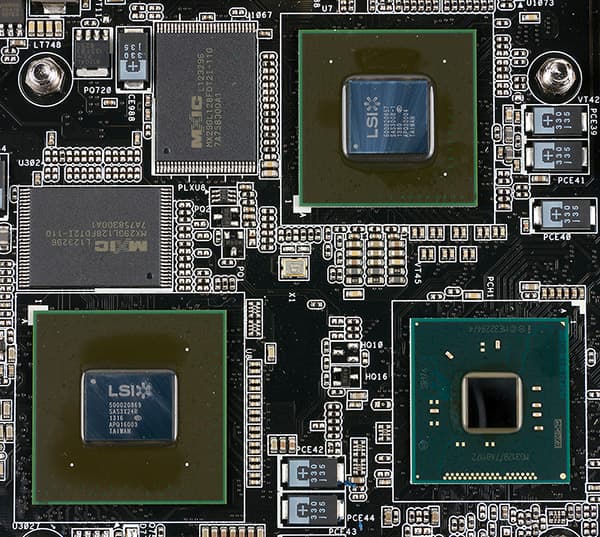

Понятно, что 8-портового контроллера LSI SAS 3008 недостаточно для реализации 16 портов SAS/SATA, поэтому котроллер LSI SAS 3008 дополнен экспандером портов LSI SAS 3x24R, который, по сути, представляет собой 24-портовый SAS-коммутатор (8 портов на входе и 16 на выходе). SAS/SATA-порты поддерживают возможность создания RAID-массивов уровней 0, 1, 1E и 10, но количество накопителей, объединяемых в RAID-массив, не должно быть более десяти.

Кстати, довольно интересно подсчитать пропускную способность, реализованную в контроллере LSI SAS 3008. Этот контроллер подключен по 8 линиям PCI Express 3.0, которые в совокупности обеспечивают пропускную способность в 64 Гбит/с (8 ГБ/с) в каждую строну. В принципе, этого вполне достаточно, даже если подключить все 16 накопителей, поскольку максимальная линейная скорость чтения современных SSD-накопителей составляет порядка 500 МБ/с, и даже если предположить, что одновременно будут читаться все 16 накопителей, то пропускной способности 8 линий PCI Express 3.0 будет достаточно.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате имеется десять портов USB 3.0 и семь портов USB 2.0. Шесть портов USB 3.0 и два порта USB 2.0 выведены на заднюю панель платы. Кроме того, на самой плате имеется еще один вертикально расположенный порт USB 2.0, а также два разъема USB 2.0, что позволяет подключить еще четыре порта USB 2.0, и два разъема USB 3.0, что позволяет подключать еще четыре порта USB 3.0.

Напомним, что чипсет Intel Z87 поддерживает всего 14 портов USB из которых до 6 портов могут быть портами USB 3.0. Но на плате ASRock Z87 Extreme11/ac реализовано 10 портов USB 3.0. Достигается это за счет применения двух четырехпортовых USB-хабов ASMedia ASM1074, каждый из которых использует один порт USB 3.0 на входе и дает четыре порта USB 3.0 на выходе. Четыре порта USB 3.0 от хаба ASMedia ASM1074 и еще два порта USB 3.0 непосредственно от чипсета выведены на заднюю панель платы. А еще четыре порта USB 3.0 от второго хаба ASMedia ASM1074 реализованы через два разъема на плате. Ну а все порты USB 2.0 реализованы через чипсет.

Аудиоподсистема

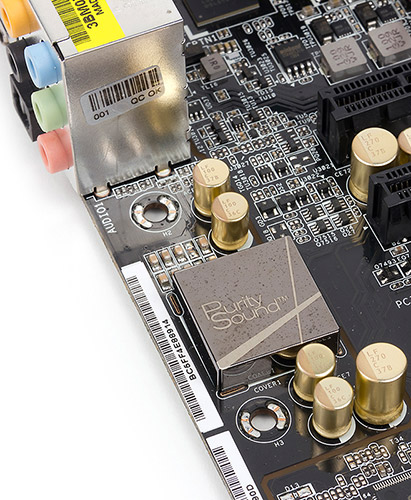

Аудиоподсистема на плате ASRock Z87 Extreme11/ac достаточно продвинутая. Она основана на 8-канальном (7.1) HD-кодеке Realtek ALC1150 в сочетании с усилителем для наушников TI NE5532 (поддерживаются наушники с импедансом 600 Ом) и дифференциальным усилителем TI NE5532. Сам кодек Realtek ALC1150 закрыт кожухом с надписью «Purity Sound».

Все элементы аудиподсистемы выделены в отельную зону, обозначенную контуром с LED-подсветкой, которая загорается при работе платы. На задней панели платы имеется пять аудиоразъемов типа миниджек, а также оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.

По результатам тестирования, аудиотракт на плате ASRock Z87 Extreme11/ac в целом заслуживает очень хорошей оценки.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,13
Отлично
Уровень шума, дБ (А)
−85,1
Хорошо
Динамический диапазон, дБ (А)
85,3
Хорошо
Гармонические искажения, %
0,0041
Очень хорошо
Гармонические искажения + шум, дБ(A)
−78,6
Средне
Интермодуляционные искажения + шум, %
0,015
Очень хорошо
Взаимопроникновение каналов, дБ
−80,0
Очень хорошо
Интермодуляции на 10 кГц, %
0,018
Очень хорошо
Общая оценка
Очень хорошо

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате ASRock Z87 Extreme11/ac реализовано два гигабитных сетевых интерфейса: jдин — на базе PHY-контроллера (контроллер физического уровня) Intel i217V (используется контроллер MAC-уровня, интегрированный в чипсет), второй — на базе сетевого контроллера Intel i211AT. Соответственно, на задней панели платы установлены два разъема RJ-45. Отметим, что сетевой интерфейс на базе контроллера Intel i217V поддерживает функцию Intel Remote Wake. Кроме того, два сетевых порта поддерживают возможность объединения.

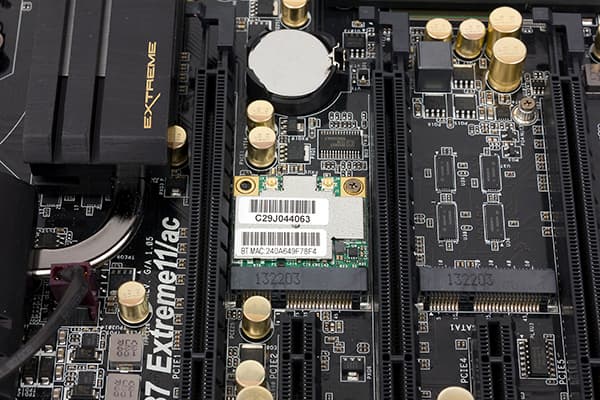

Кроме этого на плате ASRock Z87 Extreme11/ac имеется модуль беспроводной связи (Wi-Fi+Bluetooth 4.0/3.0), который установлен в разъем Mini PCI Express.

Модуль Wi-Fi является двухдиапазонным (2,4 и 5 ГГц) и поддерживает стандарты 802.11a/b/g/n/ac. С использованием двух антенн (2×2) данный модуль обеспечивает максимальную (теоретическую) скорость соединения до 867 Мбит/с для протокола 802.11aс. Отметим, что сами антенны, подключаемые к модулю, вынесены на 5,25-дюймовую панель ASRock Wi-SD.

Дополнительные особенности

Среди особенностей платы ASRock Z87 Extreme11/ac стоит отметить наличие кнопок включения питания и перезагрузки. Кроме того, имеется индикатор POST-кодов, а также кнопка Clear CMOS, вынесенная на заднюю панель платы.

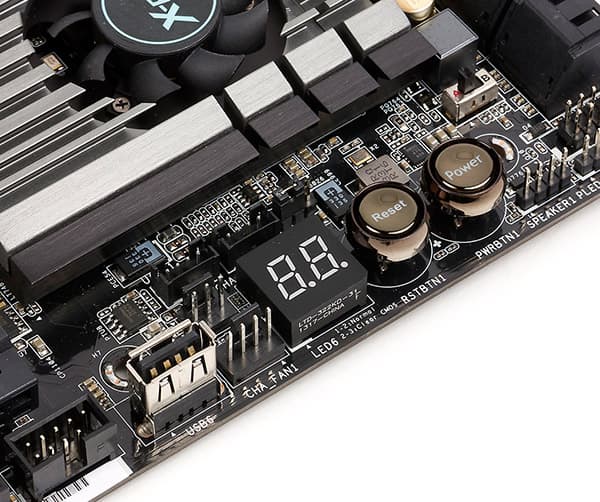

Стоит также отметить, что на плате имеется разъем PS/2 для подключения мыши или клавиатуры, а также разъем для подключения COM-порта.

Еще одна особенность платы ASRock Z87 Extreme11/ac заключается в том, что на ней есть две микросхемы UEFI BIOS и переключатель, позволяющий выбирать конкретную микросхему UEFI BIOS для загрузки.

Система питания

Для подключения блока питания на плате ASRock Z87 Extreme11/ac имеется 24-контактный и два 8-контактных разъема. Кроме того, для дополнительного питания видеокарт (в том случае, если их устанавливается больше одной) на плате предусмотрено еще два периферийных разъема («Molex»).

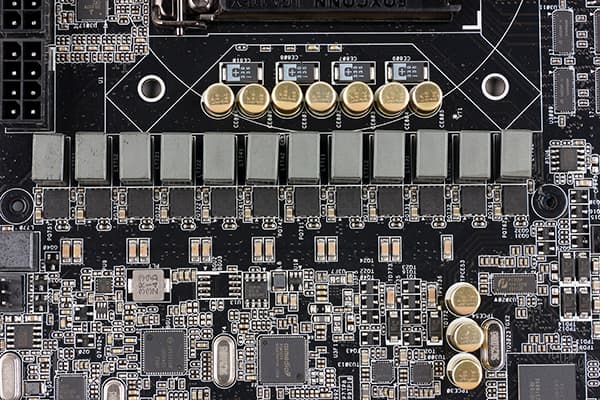

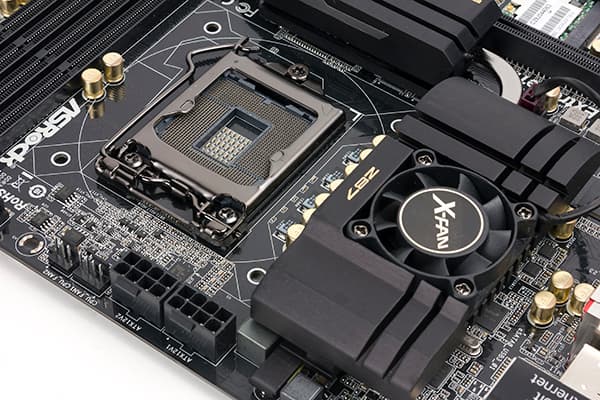

Регулятор напряжения питания процессора на плате ASRock Z87 Extreme11/ac является 12-канальным и основан на 6 фазном PWM-контроллере Intersil ISL6379. Для реализации двух каналов питания на одной фазе используются шесть удвоителей фаз Intersil ISL6611A c интегрированными MOSFET-драйверами, которые расположены на тыльной стороне платы.

Система охлаждения

Для подключения вентиляторов на плате предусмотрено два четырехконтактных (с PWM-управлением скоростью вращения) и шесть трехконтактных разъемов. Один четырехконтатный (CPU_FAN1) и один трехконтактный (CPU_FAN2) разъемы предназначены для подключения вентилятора кулера процессора, а остальные могут использоваться для подключения дополнительных корпусных вентиляторов.

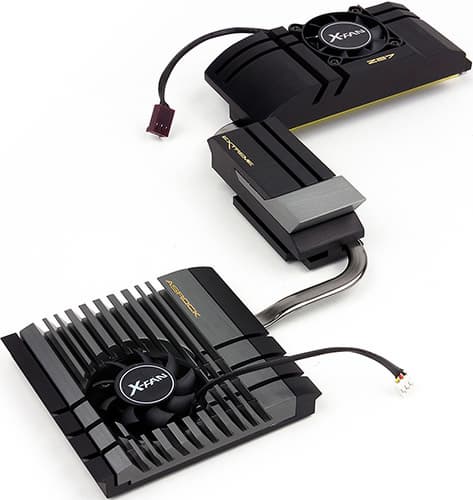

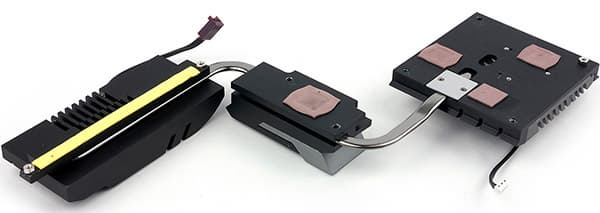

На плате также имеется система из трех радиаторов, связанных между собой тепловой трубкой. Один радиатор со встроенным в него вентилятором расположен рядом с процессорным разъемом и закрывает MOSFET-транзисторы. Еще один радиатор закрывает чип PLX PEX 8747. Ну а третий радиатор, в который также встроен вентилятор, закрывает чипсет, контроллер LSI SAS 3008 и экспандер портов LSI SAS 3x24R.


UEFI BIOS

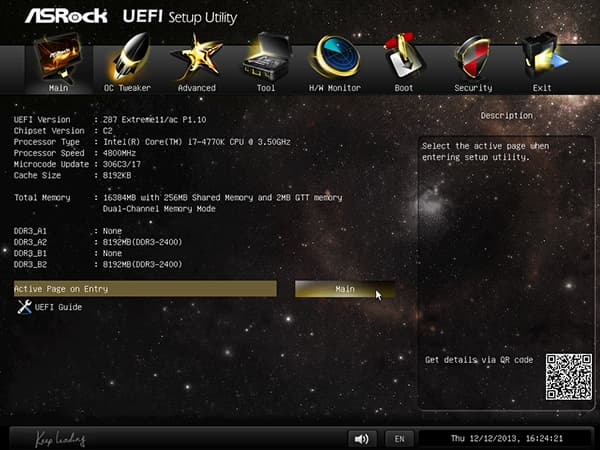

Собственно, UEFI BIOS на плате ASRock Z87 Extreme11/ac по своему интерфейсу и возможностям мало чем отличается от UEFI BIOS на других платах ASRock.

Как и на всех платах ASRock, имеется возможность очень просто обновить версию UEFI BIOS, используя для этого встроенную утилиту Instant Flash. Все, что для этого нужно — это флэшка с файловой системой FAT32 или FAT16, на которую записывается новая версия UEFI.

Для разгона процессора и памяти в UEFI BIOS предусмотрена вкладка OC Tweaker. На этой вкладке можно установить частоту памяти вплоть до 4000 МГц. Ну и конечно, имеется возможность настройки таймингов памяти, а также выбора XMP-профиля. Также на вкладке OC Tweaker имеется возможность отключить технологию Intel Turbo Boost. Однако напомним, что при отключенной технологии Intel Turbo Boost разогнать процессор (с разблокированным коэффициентом умножения) путем увеличения коэффициента умножения нельзя. При активированной технологии Intel Turbo Boost разгон процессора K-серии (с разблокированным коэффициентом умножения) путем изменения коэффициента умножения можно реализовывать в двух режимах: задавать коэффициент умножения для каждого случая числа загруженных ядер процессора и задавать коэффициент умножения одновременно для всех загруженных ядер процессора. В обоих вариантах имеется возможность настройки режима Intel Turbo Boost по максимальному энергопотреблению (кратковременная и длительная нагрузка, предельное время длительной нагрузки) и току.

Разгон процессора возможен не только за счет увеличения коэффициента умножения, но и за счет изменения опорной частоты для ядер процессора. На вкладке OC Tweaker можно задавать частоту BCLK/PCIE Frequency и частотный множитель BCLK Ratio.

Частота BCLK/PCIE Frequency представляет собой опорную частоту ядер процессора, а частота PEG/DMI получается делением частоты BCLK/PCIE Frequency на частотный множитель. Также в разделе OC Tweaker можно отдельно задать коэффициент для кэша L3 (CPU Cache Ratio), частоту графического ядра, настраивать режимы работы интегрированного в процессор регулятора напряжения питания (IVR) и внешнего регулятора напряжения питания.

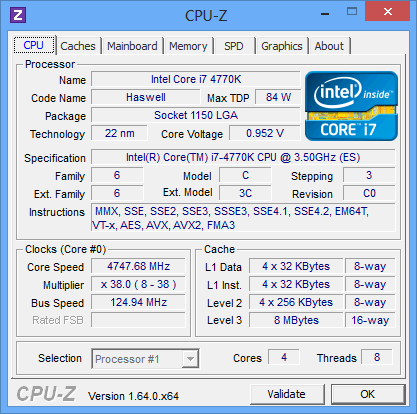

Процессор Intel Core i7-4770K (номинальная частота 3,5 ГГц, максимальная частота в режиме Tubo Boost 3,9 ГГц) на этой плате нам удалось разогнать только до частоты 4,8 ГГц при частоте BCLK/PCIE Frequency 100 МГц и частотном множителе 1,00. При загрузке процессора стресс-тестом Stress CPU (целочисленные вычисления) из пакета AIDA64 он работал на частоте 4,8 ГГц стабильно, а температура его ядер составляла не более 90 °С.

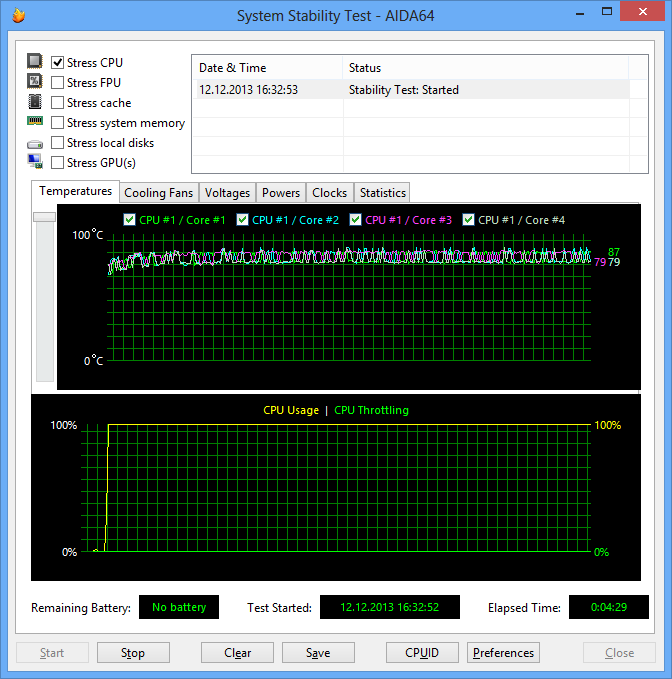

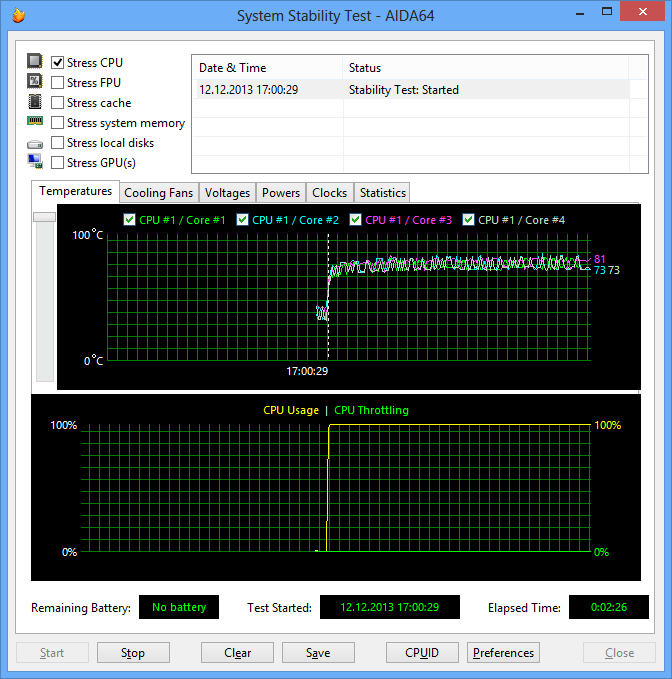

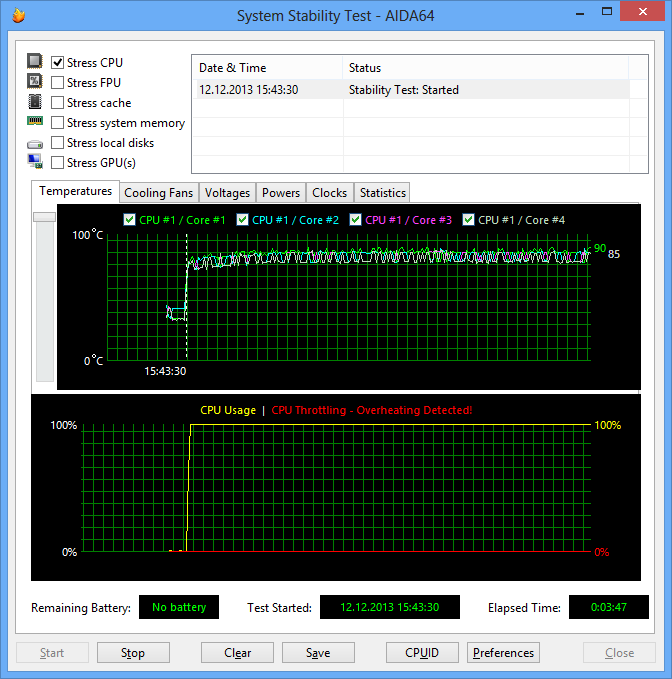

При загрузке процессора стресс-тестом Stress FPU, который нагревает процессор в значительно большей степени, наступал перегрев процессора и включение режима троттлинга. Но главное, что система при этом не зависала и не «умирала».

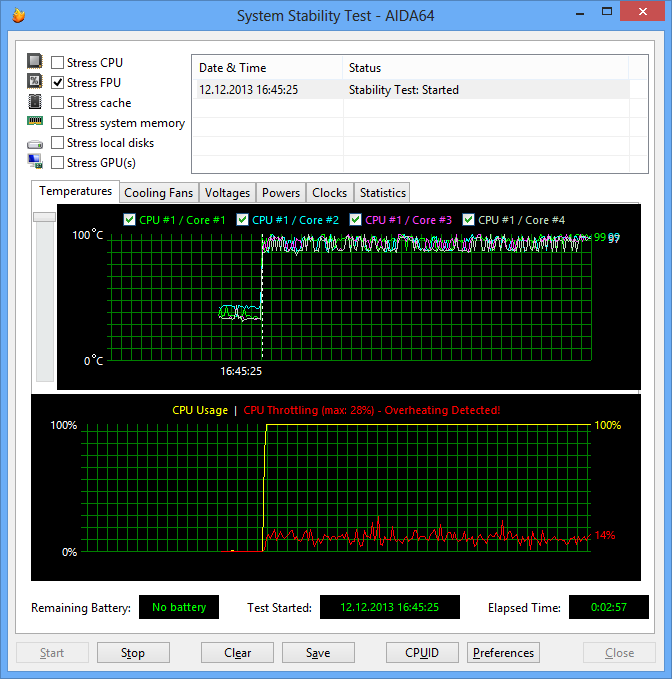

При частоте BCLK/PCIE Frequency 125 МГц и частотном множителе 1,25 нам удалось разогнать процессор Intel Core i7-4770K до частоты 4,75 ГГц (коэффициент умножения 38). При такой частоте в тесте Stress CPU температура ядер процессора составляла не более 90 °С.

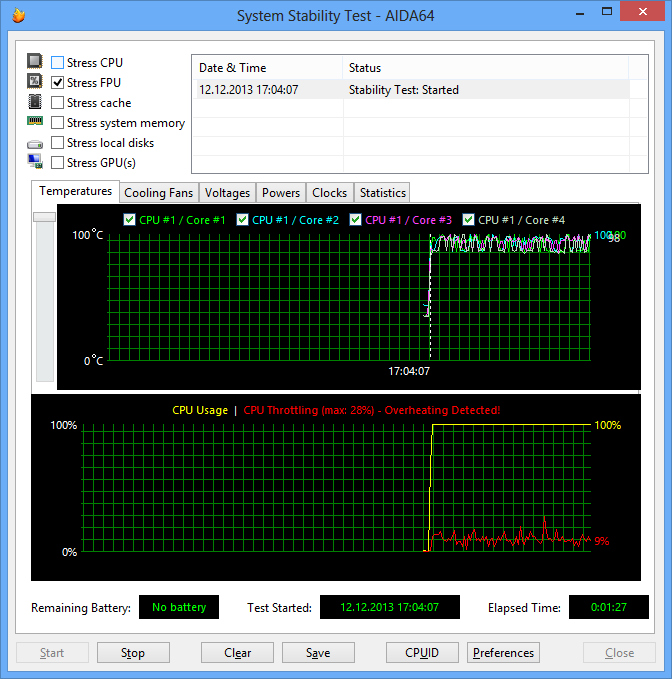

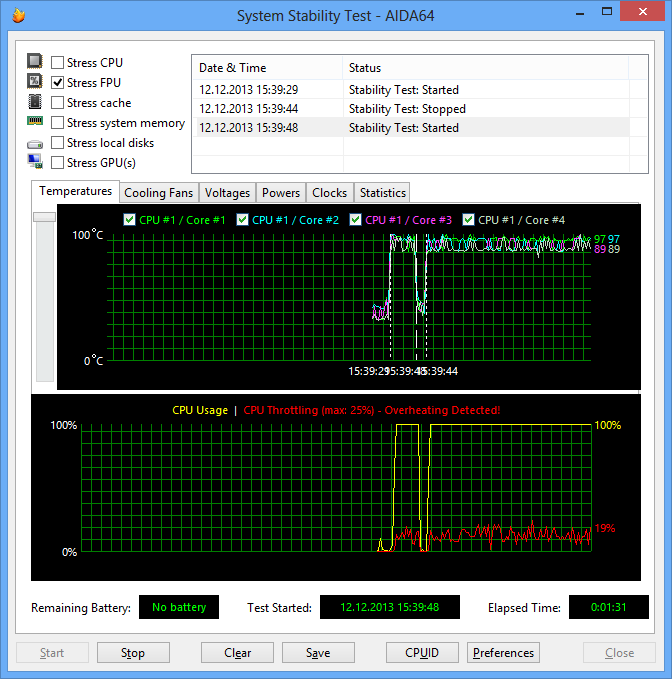

При загрузке процессора стресс-тестом Stress FPU опять-таки наступал перегрев процессора и включение режима троттлинга. Коэффициент умножения процессора при этом изменялся в диапазоне 22—24.


При частоте BCLK/PCIE Frequency 167 МГц и частотном множителе 1,67 нам удалось разогнать процессор Intel Core i7-4770K до частоты 4,676 ГГц (коэффициент умножения 38). При такой частоте в тесте Stress CPU температура ядер процессора составляла не более 85 °С.


При загрузке процессора стресс-тестом Stress FPU вновь наступал перегрев процессора и включение режима троттлинга. Коэффициент умножения процессора при этом изменялся в диапазоне 17—20.

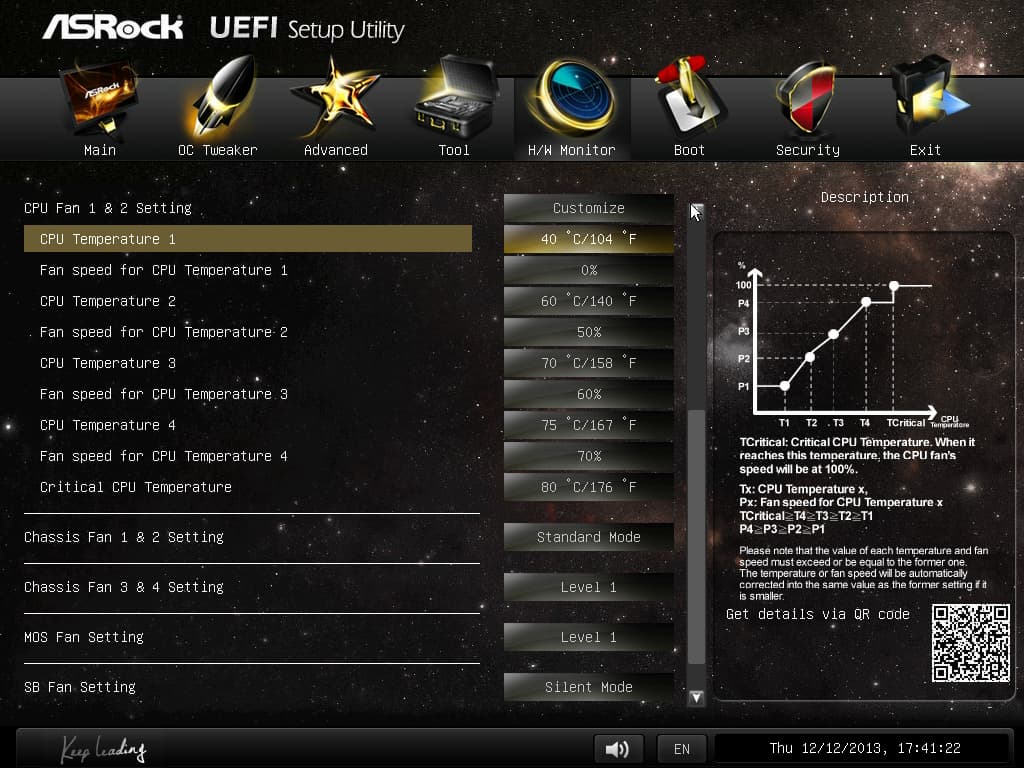

Еще одна полезная настройка в UEFI BIOS — это возможность управления режимом работы подключенных к плате вентиляторов. Для двух вентиляторов кулера процессора, а также для одного вентилятора, который установлен в радиатор на чипсете, имеется возможность выбрать один из предустановленных скоростных режимов работы или по пяти точкам построить график зависимости скорости вращения вентилятора от температуры процессора. Скорость вращения вентилятора задается в процентах (от 0 до 100%), а температура процессора выбирается из диапазона от 30 до 80 °С.

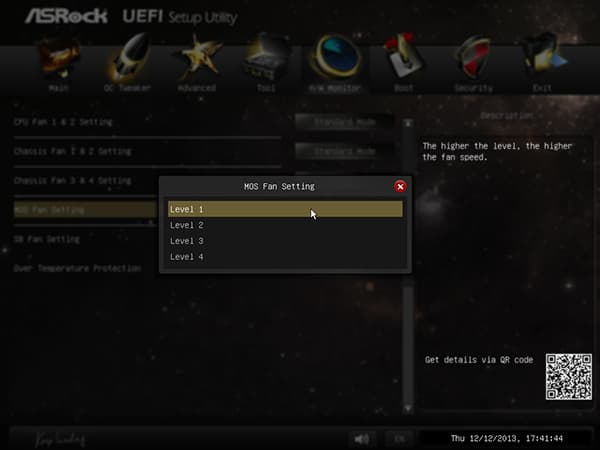

Для остальных трех вентиляторов можно просто выбирать «уровень» скорости вращения (от Level 0 до Level 4). Как выяснилось в ходе измерений, уровень Level 0 соответствует напряжению питания 7 В, а уровень Level 4 — напряжению питания 12 В.

К примеру, для вентилятора, встроенного в радиатор, который установлен на LSI-контроллере и чипсете, скорость вращения меняется при изменении уровня в диапазоне от 3300 об/мин (Level 0) до 5900 об/мин (уровень Level 4).

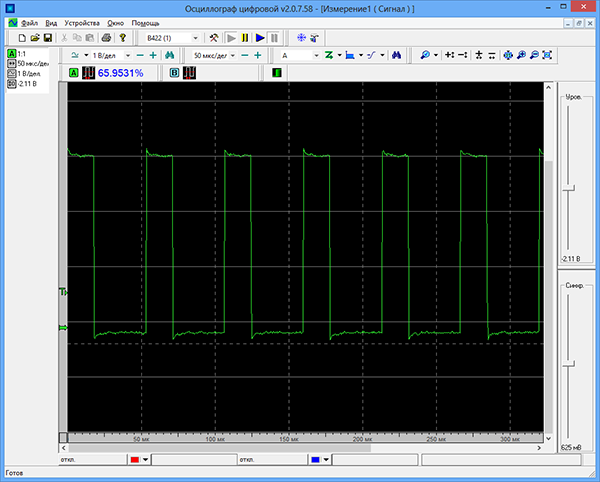

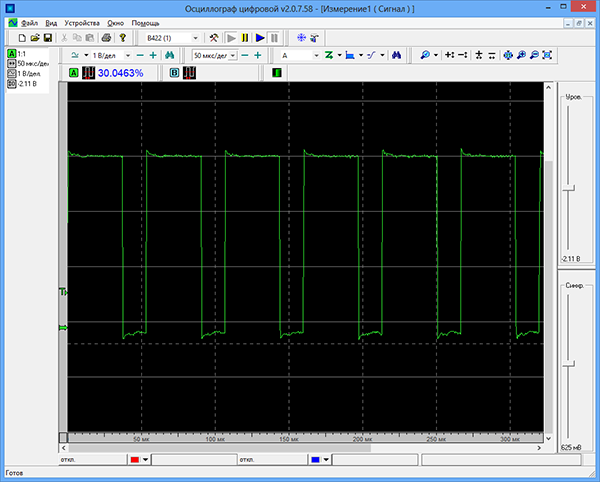

С использованием осциллографа, контролируя температуру процессора, мы проверили, действительно ли меняется скорость вращения четырехконтактного вентилятора кулера процессора. Настроив вручную скоростной режим работы вентилятора, мы выяснили, что минимальная скважность PWM-импульсов, которая подается на вентилятор, составляет 30% — эта скважность соответствует минимальной скорости вращения вентилятора.

Ну а при увеличении температуры процессора увеличивается и скважность PWM-импульсов, достигая 100% при температуре 80 °С.

Выводы

Итак, давайте подведем итог. Плата ASRock Z87 Extreme11/ac является не просто топовым решением. Это, пожалуй, самая «навороченная» плата на сегодняшний день. Тут вам и 22 SAТA-порта, и десять портов USB 3.0, и 4 слота PCI Express 3.0 x16, и интерфейс Thunderbolt 2, и модуль беспроводной связи 802.11ac, и два гигабитных сетевых интерфейса. Одним словом, трудно придумать, чего тут нет.

Рассуждать о позиционировании данной платы, на наш взгляд, абсолютно бессмысленно. Эту плату можно позиционировать для решения абсолютно любой задачи, но, в то же время, как ее ни позиционируй, на ней всегда найдется много лишнего. К примеру, если смотреть на нее как на решение для файл-сервера, то зачем файл-серверу такая продвинутая аудиподсистема и столько слотов PCI Express x16? Можно, конечно, рассматривать данную плату как основу для специализированной рабочей станции, которой требуется локальный доступ к большим массивам данных, однако даже в этом случае возникает множество дополнительных вопросов. К примеру: а где взять корпус для этой платы, который позволял бы установить столь большое количество накопителей, и как запитать все эти накопители?

Если же ASRock Z87 Extreme11/ac позиционировать для геймеров, то лишним становится такое количество портов SATA/SAS.

Одним словом, эта плата просто представляет собой квинтэссенцию возможностей компании ASRock. Просто таковы правила игры: уж если компания входит в тройку лидеров, то она обязана выпускать такие решения. И пусть эта плата не имеет целевой аудитории, но зато ее можно демонстрировать на выставках, и несомненно, она привлечет к себе внимание широкой аудитории.

На момент публикации данной статьи плата стоила в розницу порядка 20 тысяч рублей (!), однако, повторимся, вряд ли цена в данном случае принципиальна. Понятно, что маржу на таких решениях не делают. Собственно, эта плата и не ориентирована на продажи.

Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-10589913
Предложения ASRock Z87 Extreme11/ac по данным Яндекс.Маркет
L-10589913-10

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем



Справочник по ценам

30 января 2014 Г.

ASRock Z87 Extreme11/ac

ASRock Z87 Extreme11/ac

SATA-

ASRock — ASRock Z87 Extreme11/ac. , «» . , , , , . , , . , , , , , . , ASRock, , .

, -. SATA- ( 22!) . , .

ASRock Z87 Extreme11/ac, , .

DVD- , ( ), UEFI BIOS ( ), SATA- ( , ), SATA. , SLI , SLI , , SLI .

USB 3.0 5,25- ASRock Wi-SD . 4 USB 3.0 SD/MMC/MS.

, .



ASRock Z87 Extreme11/ac , .

Intel Core
LGA1150
Intel Z87
4 × DDR3 ( 32 )
4× PCI Express 3.0 x16
3 × PCI Express 2.0 x1
1 × Mini PCI Express
SATA-
6 × SATA 6 / ()
1 × eSATA 6 / ()
2 × mSATA ()
16 × SAS 12 / (LSI SAS 3008)
USB-
10 × USB 3.0
7 × USB 2.0
Realtek ALC1150
1 × Intel i217V (Gigabit Ethernet)
1 × Intel i211AT (Gigabit Ethernet)
1 × Wi-Fi 802.11a/b/g/n/ac
1 × HDMI
1 × DisplayPort ()
2 × Thunferbolt 2
6 × USB 3.0
2 × USB 2.0
2 × RJ-45
1 × eSATA
5 ×
1 × S/PDIF (, )
1 × PS/2
24- ATX
2 × 8- ATX 12
6 × SATA 6 /
16 × SAS 3
6 ×
2 × USB 3.0
2 × USB 2.0
1 × USB 2.0
1 × COM-
-
E-ATX (305×267 )

-

ASRock Z87 Extreme11/ac - E-ATX (305×267 ), .

ASRock Z87 Extreme11/ac Intel Z87 ( C2) , , Intel Core ( Haswell), Intel Xeon LGA1150.

ASRock Z87 Extreme11/ac DIMM-, DDR3- 32 ( 8- ).

DDR3-1600/1333/1066, — 2933 ( , ). XMP- ( 1.2 1.3). , ECC . , , -. , , - ECC-, , .

(), , , . , .

- PCI Express 3.0 x16 ( PCIE1, PCIE3, PCIE5 PCIE7), PCI Express 2.0 x1 Mini PCI Express.

, PCIE1, PCIE3, PCIE5 PCIE7 : PCIE1, PCIE3 PCIE7 x8, PCIE5 — x8 x16. - PCI Express 3.0 x16, ( ), PCIE5. x16. - PCI Express 3.0 x16 PCIE1 PCIE5. PCIE1 x8, PCIE5 — x16. - PCI Express 3.0 x16, PCIE3, PCIE5 PCIE7. x8. , , - PCI Express 3.0 x16, x8.

PCIE1
PCIE3
PCIE5
PCIE7
N/A
N/A
x16
N/A
x8
N/A
x16
N/A
N/A
x8
x8
x8
x8
x8
x8
x8

, 32 PCI Express 3.0. Haswell PCI Express 3.0 16 , PCI Express 3.0 ASRock Z87 Extreme11/ac .

PCI Express 3.0, 5- PLX PEX 8747 48 PCI Express 3.0. PLX PEX 8747 x8 x16, — , — . , x16, x8 ( 48 PCI Express 3.0).

PLX PEX 8747 PCI Express 3.0 4- / () TI HD3SS3415 ( ).

- PCI Express 3.0 ASRock Z87 Extreme11/ac :

, 16 PCI Express 3.0 PLX PEX 8747 40 PCI Express 3.0, 32 - PCI Express 3.0 x16. PCI Express 3.0 SATA/SAS- LSI 3008, . , - PCI Express 3.0 x16 . , ASRock Z87 Extreme11/ac NVIDIA SLI AMD CrossFireX.

PCI Express 2.0 x1 PI Express 2.0 Intel Z87. 4- PLX PEX 8605 4 PCI Express 2.0, PI Express 2.0 ( ).

Mini PCI Express PCI Express 2.0 Intel Z87.

Haswell , Intel Z87 , HDMI 1.4 (4096×2304@24 ) Thunderbolt 2 ( Mini-DisplayPort). , DisplayPort-In (DP-In), ASRock Z87 Extreme11/ac Thunderbolt-. ( ) : DP-In Mini-DP—DP, Thunderbolt.

HDMI ASMedia ASM1442K. Thunderbolt Intel DSL5520 (Thunderbolt 2), Falcon Ridge. Intel DSL5520 PCI Express 2.0 Intel Z87.

, Thunderbolt DisplayPort PCI Express , . , Thunderbolt , . Thunderbolt 10 / . Thunderbolt 2, ASRock Z87 Extreme11/ac, 20 / 4K (4096×2304@24 ). , DisplayPort 1.2 4K- QHD-.

SATA-

, ASRock Z87 Extreme11/ac .

, SATA-, SATA 6 /, RAID- 0, 1, 5, 10. , eSATA 6 / , SATA 6 / ( SATA_5). mSATA SATA-. , , SATA 6 / (SATA_4 SATA_2). , SATA- Intel Smart Response.

, ASRock Z87 Extreme11/ac 16 SAS/SATA-, 8- LSI SAS 3008.

, LSI SAS 3008 PCI Express 3.0 PLX PEX8747. PowerPC 476, 1,2 , 6  . LSI SAS 3008 SAS 3 (12 /) SATA 6 /.

, 8- LSI SAS 3008 16 SAS/SATA, LSI SAS 3008 LSI SAS 3x24R, , , 24- SAS- (8 16 ). SAS/SATA- RAID- 0, 1, 1E 10, , RAID-, .

, , LSI SAS 3008. 8 PCI Express 3.0, 64 / (8 /) . , , 16 , SSD- 500 /, , 16 , 8 PCI Express 3.0 .

USB-

USB 3.0 USB 2.0. USB 3.0 USB 2.0 . , USB 2.0, USB 2.0, USB 2.0, USB 3.0, USB 3.0.

, Intel Z87 14 USB 6 USB 3.0. ASRock Z87 Extreme11/ac 10 USB 3.0. USB- ASMedia ASM1074, USB 3.0 USB 3.0 . USB 3.0 ASMedia ASM1074 USB 3.0 . USB 3.0 ASMedia ASM1074 . USB 2.0 .

ASRock Z87 Extreme11/ac . 8- (7.1) HD- Realtek ALC1150 TI NE5532 ( 600 ) TI NE5532. Realtek ALC1150 «Purity Sound».

, LED-, . , S/PDIF ().

, , Creative E-MU 0204 USB Right Mark Audio Analyzer 6.3.0. , 24-/44,1 .

, ASRock Z87 Extreme11/ac .

RMAA 6.3.0 , .

( 40 — 15 ),
+0,01, −0,13
, ()
−85,1
, ()
85,3
, %
0,0041
+ , (A)
−78,6
+ , %
0,015
,
−80,0
10 , %
0,018

ASRock Z87 Extreme11/ac : j — PHY- ( ) Intel i217V ( MAC-, ), — Intel i211AT. , RJ-45. , Intel i217V Intel Remote Wake. , .

ASRock Z87 Extreme11/ac (Wi-Fi+Bluetooth 4.0/3.0), Mini PCI Express.

Wi-Fi (2,4 5 ) 802.11a/b/g/n/ac. (2×2) () 867 / 802.11a. , , , 5,25- ASRock Wi-SD.

ASRock Z87 Extreme11/ac . , POST-, Clear CMOS, .

, PS/2 , COM-.

ASRock Z87 Extreme11/ac , UEFI BIOS , UEFI BIOS .

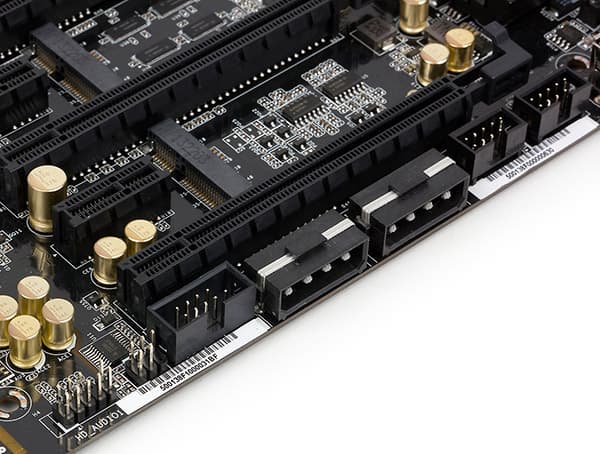

ASRock Z87 Extreme11/ac 24- 8- . , ( , ) («Molex»).

ASRock Z87 Extreme11/ac 12- 6 PWM- Intersil ISL6379. Intersil ISL6611A c MOSFET-, .

( PWM- ) . (CPU_FAN1) (CPU_FAN2) , .

, . MOSFET-. PLX PEX 8747. , , , LSI SAS 3008 LSI SAS 3x24R.


UEFI BIOS

, UEFI BIOS ASRock Z87 Extreme11/ac UEFI BIOS ASRock.

ASRock, UEFI BIOS, Instant Flash. , — FAT32 FAT16, UEFI.

UEFI BIOS OC Tweaker. 4000 . , , XMP-. OC Tweaker Intel Turbo Boost. , Intel Turbo Boost ( ) . Intel Turbo Boost K- ( ) : . Intel Turbo Boost ( , ) .

, . OC Tweaker BCLK/PCIE Frequency BCLK Ratio.

BCLK/PCIE Frequency , PEG/DMI BCLK/PCIE Frequency . OC Tweaker L3 (CPU Cache Ratio), , (IVR) .

Intel Core i7-4770K ( 3,5 , Tubo Boost 3,9 ) 4,8 BCLK/PCIE Frequency 100 1,00. - Stress CPU ( ) AIDA64 4,8 , 90 °.


- Stress FPU, , . , «».


BCLK/PCIE Frequency 125 1,25 Intel Core i7-4770K 4,75 ( 38). Stress CPU 90 °.


- Stress FPU - . 22—24.


BCLK/PCIE Frequency 167 1,67 Intel Core i7-4770K 4,676 ( 38). Stress CPU 85 °.


- Stress FPU . 17—20.


UEFI BIOS — . , , , . ( 0 100%), 30 80 °.

«» ( Level 0 Level 4). , Level 0 7 , Level 4 — 12 .

, , , LSI- , 3300 / (Level 0) 5900 / ( Level 4).

, , , . , , PWM-, , 30% — .

PWM-, 100% 80 °.

, . ASRock Z87 Extreme11/ac . , , «» . 22 SAA-, USB 3.0, 4 PCI Express 3.0 x16, Thunderbolt 2, 802.11ac, . , , .

, , . , , , , . , -, - PCI Express x16? , , , , . : , , ?

ASRock Z87 Extreme11/ac , SATA/SAS.

, ASRock. : , . , , , .

20 (!), , , . , . , .

price.ru
.
T-10589913
ASRock Z87 Extreme11/ac .
L-10589913-10

( )
