ASRock P4I45G — системная плата на базе чипсета i845G


Первая плата от этого производителя в нашей лаборатории, так что интерес к ней был достаточно большой. Подогревался он тем, что сам производитель — достаточно редкая по нынешним временам «птица»: это молодой бренд, который изначально создавался исключительно для продвижения бюджетных системных плат. Редко кто в наше время осмеливается заявить, что не стремится к выпуску топовых «навороченных» продуктов, а согласен сосредоточиться исключительно на обслуживании интересов, скажем так, «экономных пользователей» :). Однако экономия — экономией (она может выражаться в формате, в оснащении, в комплектации…), но надежность от этого страдать не должна, верно? Было чрезвычайно интересно, как молодой бренд справится с задачей выпуска максимально дешевой, но в то же время качественной и работоспособной платы.

Итак, плата. Базируется она на отнюдь не самом новом чипсете — i845G, но, впрочем, учитывая все вышесказанное, «новомодности» от нее никто и не ждал. Больше интересовало другое — заявленная поддержка 800 МГц FSB и DDR400 на фоне… наличия двух разъемов для памяти типа PC133! Согласитесь — весьма забавная комбинация: продукт, поддерживающий (пусть и при фактическом разгоне) самые новые процессоры и самую быструю память — и одновременно допускающий установку PC133 SDRAM. Забегая вперед, скажем, что если с PC133 все было ожидаемо нормально, то вот комбинация из FSB 800 МГц и памяти DDR400 заставила нас «попотеть». Как выяснилось впоследствии, ограничение количества модулей памяти для этого режима одним является официальным требованием производителя, но запрятано оно было далековато, вследствие чего нам пришлось «вычислять» эту особенность режима 800/400 своими силами. Однако в конце концов все получилось: с одним модулем памяти DDR400 наш Pentium 4 3,0 ГГц работал нормально, с двумя — не работал, как и положено. Более никаких нюансов по части стабильности за время тестов обнаружено не было, что само по себе не так уж и плохо для дешевой платы.

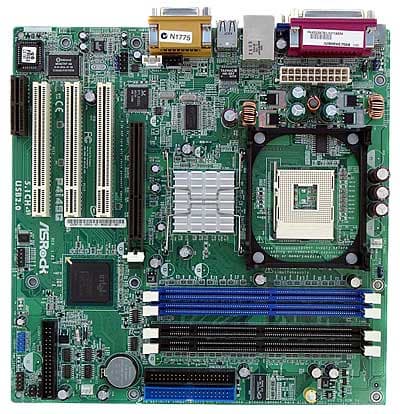

Разводка платы привычна для продуктов формата mATX: скученность разъемов может создать проблемы при подключении к ним кабелей, но за это мы получаем достаточно миниатюрную плату. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 3300 мкФ и 4 по 1500 мкФ, также на плате находятся стабилизаторы питания шин AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (2 по 1000).

Размеры платы — 245х200 мм (стандартный microATX, крепление к корпусу девятью винтами). Разведенные, но нераспаянные элементы на плате отсутствуют, что вполне логично, учитывая отсутствие у этой модели «сестричек» на такой же PCB, за исключением P4I45GL, но та основана на чипсете i845GL, и как раз у нее имеется разведенный, но нераспаянный элемент — разъем AGP. Таким образом, попавший к нам вариант является наиболее «продвинутым» из всех (всех двух :)), базирующихся на данном конструктиве PCB. Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Фирменные технологии

  • U-COP (Universal CPU Overheating Protection) — универсальная защита процессора от перегрева. Принцип действия этой действительно интересной и уникальной технологии основан на измерении потребляемой процессором мощности (зависящей, в том числе, и от температуры процессорного ядра). В случае резкого скачка контролируемого параметра (из-за отказа вентилятора или по какой-то аналогичной причине) процессор будет отключен аппаратными средствами, работающими напрямую (не через BIOS или какое-либо ПО). Таким образом, даже процессор, не имеющий встроенного термодатчика (AMD Duron, Athlon), будет на такой плате в безопасности. Вследствие универсальности системы защиты и дешевизны ее реализации, ASRock применяет U-COP даже на платах Socket 478, где в этом нет необходимости.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 2 разъема под DDR SDRAM DIMM (синего цвета);
  • 2 разъема под (SDR) SDRAM DIMM (черного цвета);
  • Слот AGP (не Pro, с защелкой);
  • 3 слота PCI (32-битные, 33-мегагерцовые);
  • Cлот AMR (для которого предлагается опционально MR-модем производства этой же компании);
  • Разъемы питания: только стандартный ATX (4-контактный для 12 В отсутствует!);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • Разъем для подключения планки с дополнительными портами USB 2.0 (самой планки в комплекте поставки нет);
  • Разъем для подключения планки с COM-портом (самой планки в комплекте поставки нет);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • 2 разъема для подключения вентиляторов (оба с возможностью регулировки количества оборотов).

Вполне стандартный для продукта такого формата и класса набор разъемов, многие из которых столь же «стандартно» неудобно расположены. Впрочем, есть и действительно неприятный момент: в погоне за совместимостью с устаревшими системными блоками (владельцы которых являются потенциальными покупателями этой модели при попытке постепенного апгрейда) питание для процессора «добывается» из жил стандартного разъема ATX, а не [отсутствующего] специального 4-контактного для напряжения 12 В. (Напомним, что наличие такого разъема является обязательным для блоков питания, предназначенных для работы с системами на Pentium 4.) Надо, однако, отметить, что несмотря на его отсутствие, какой-либо нестабильности в работе замечено не было.

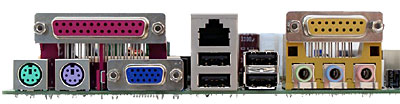

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры, 1 LPT, 1 разъем VGA;
  • 2 разъема USB (2.0) и RJ-45 (Ethernet);
  • Еще 2 разъема USB (2.0);
  • 3 аудиоразъема (In/Out/Mic) и Game-порт.

Хоть задняя панель и выглядит очень нестандартно, это вовсе не прихоть дизайнеров, а (вроде бы) продуманная инициатива компании, имеющая даже официальное название — ASRock I/O. Одним из краеугольных камней ASRock в завоевании места в нижнем ценовом сегменте рынка является попытка соблазнить покупателя современными технологиями, так что у всех без исключения моделей компании вы найдете 4 порта USB 2.0 и сетевой разъем RJ-45. Таким образом, места на задней панели остается мало, а с учетом настоятельного же стремления инженеров ASRock сохранить в неприкосновенности Game-порт (вот уж поистине странное решение — как давно умер последний джойстик с этим интерфейсом?) выбора и вовсе не остается. Разъемы PS/2 для клавиатуры и мыши вынужденно разворачиваются в горизонтальную линию и занимают место одного из COM-портов, а поскольку данная модель основана на чипсете с интегрированным видео, то место второго последовательного порта занимает VGA-выход. Боролись за консервативного пользователя, а получили отсутствие COM-портов — хорошо, хоть в наличии разъем для подключения COM-порта на внешней планке (но не сама эта планка).

Комплект поставки

  • Упаковка: коробка обычного дизайна с изображением велосипедиста (видимо, намек на то, что не всем по карману машина :));
  • Документация: руководство пользователя материнской платы — на 9 языках, включая русский;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • видеоролик в формате MPEG1, в котором симпатичная китаянка рассказывает, как собрать компьютер;
    • руководства пользователя для некоторых плат компании в формате PDF;
    • Adobe Acrobat Reader;
    • DirectX 8.1;
    • PC-cillin 2002.

За исключением, прямо скажем, не самого популярного в мире антивирусного пакета — ничего лишнего. Что, в общем-то, закономерно — плата бюджетная.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • Сетевой, на базе микросхемы Realtek RTL8101L, с поддержкой 10/100 Base-T (Fast Ethernet);
  • Встроенное видео (реализовано посредством чипсета i845G).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для возможности запуска компьютера с устройств USB
Из BIOS, основанного на версии 3.31a от AMIНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Precharge Delay
Выбор частоты работы памяти+DDR:FSB = Auto, 1:1, 3:4; SDRAM:FSB = Auto
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+50—248 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x32
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS P2.10, как последняя из доступных на время проведения тестирования.

Результаты тестов:





Дополнительно
