ASRock A790GMH/128M — системная плата на базе чипсета AMD 790GX (Socket AM2+)


Чипсет AMD 790GX можно назвать рекордсменом среди чипсетов с интегрированной графикой, на которых когда-либо было выпущено такое количество плат в полноразмерном формате ATX. Все же для «интеграшек» более характерен microATX-формат. И хотя таким образом производители плат, очевидно, отдали «дань уважения» богатой функциональности этого чипсета, вполне естественно возникает вопрос: а почему бы на этом чипсете не сделать microATX-плату? Тем более что богато оснащенные компактные платы уже не являются экзотикой, и, например, совсем недавно мы протестировали такую модель от Gigabyte на чипсете AMD 780G. Спрос на такие платы существует и достаточно велик, потому что цена их обычно невысокая, располагая фактически всеми возможностями полноразмерных плат, за исключением поддержки CrossFire/SLI-конфигураций и меньшего числа PCI/PCIE-слотов для прочих карт. Но богатая собственная функциональность таких плат оставляет не так много простора для возможного дооснащения, в случае сборки типичного домашнего ПК, поэтому пары PCI, одного PCIEx1 и графического порта PCIEx16 хватает за глаза.

В компании ASRock решили устранить этот общий недосмотр и поставили чипсет 790GX на компактную плату, которую мы в этом обзоре и протестируем.

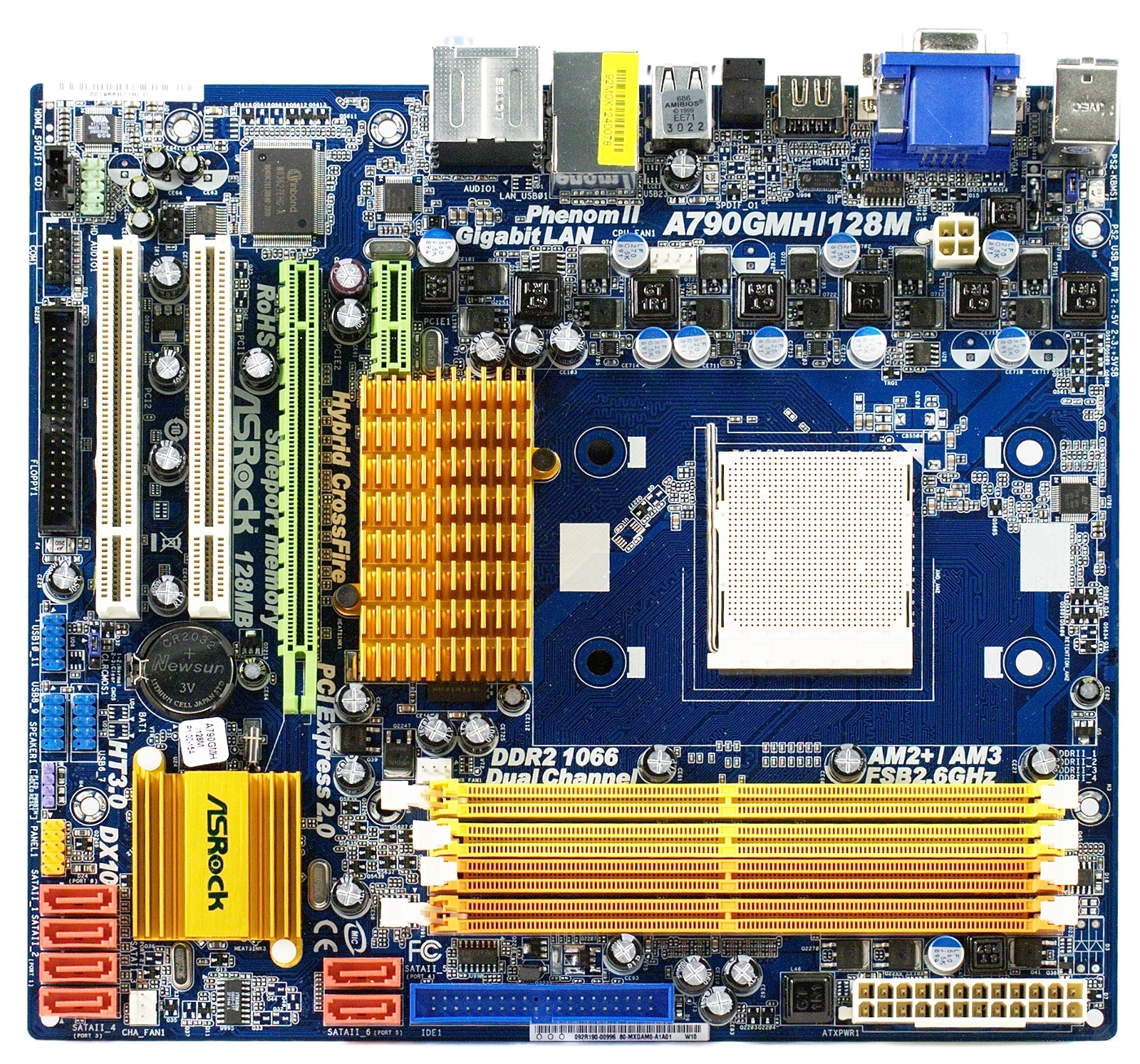

Особенности платы

Плату нельзя назвать перенасыщенной периферийной функциональностью, очевидно, в ASRock решили, что, используя старший чипсет, и так поступают оригинально, поэтому утяжелять ее еще дополнительными контроллерами будет чересчур. Но если наличием FireWire можно легко поступиться (все равно, пик популярности этого интерфейса уже в прошлом), то вывести на заднюю панель хотя бы один eSATA и больше USB-портов (четырёх имеющихся - явно маловато) было бы совсем нелишне. И это очень недорогой путь заметно повысить привлекательность платы.

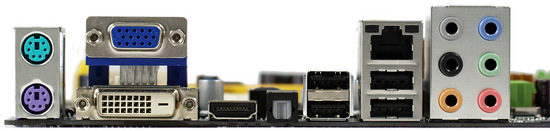

Впрочем, в первую очередь, заинтересоваться компактной платой на старшем интегрированном чипсете могут пользователи, которые планируют активно задействовать ее графическое ядро. И они наверняка одобрят наличие полного набора видеовыходов. Так же, как водится, на microATX плате находится место и для формально устаревших типов разъемов: в данном случае COM и ИК-портов (IrDA), а также флоппи-дисковода.

Радиатор на северном мосту (хоть и незатейливый по конструкции, но довольно широкий), надежно справляется с охлаждением на штатных частотах графического ядра. А при разгоне, который поддерживается в BIOS этой платы, дополнительная вентиляция необходима, хотя бы от вентилятора на задней панели корпуса. На плате установлена видеопамять, объемом 128 МБ (DDR2-800, Elixir N2TU1G16DG-AC). Как и на всех ранее протестированных платах на этом чипсете, чип памяти не имеет радиатора, вернее, частично спрятан под радиатор северного моста, но не контактирует с ним, поскольку в дополнительном охлаждении не нуждается.

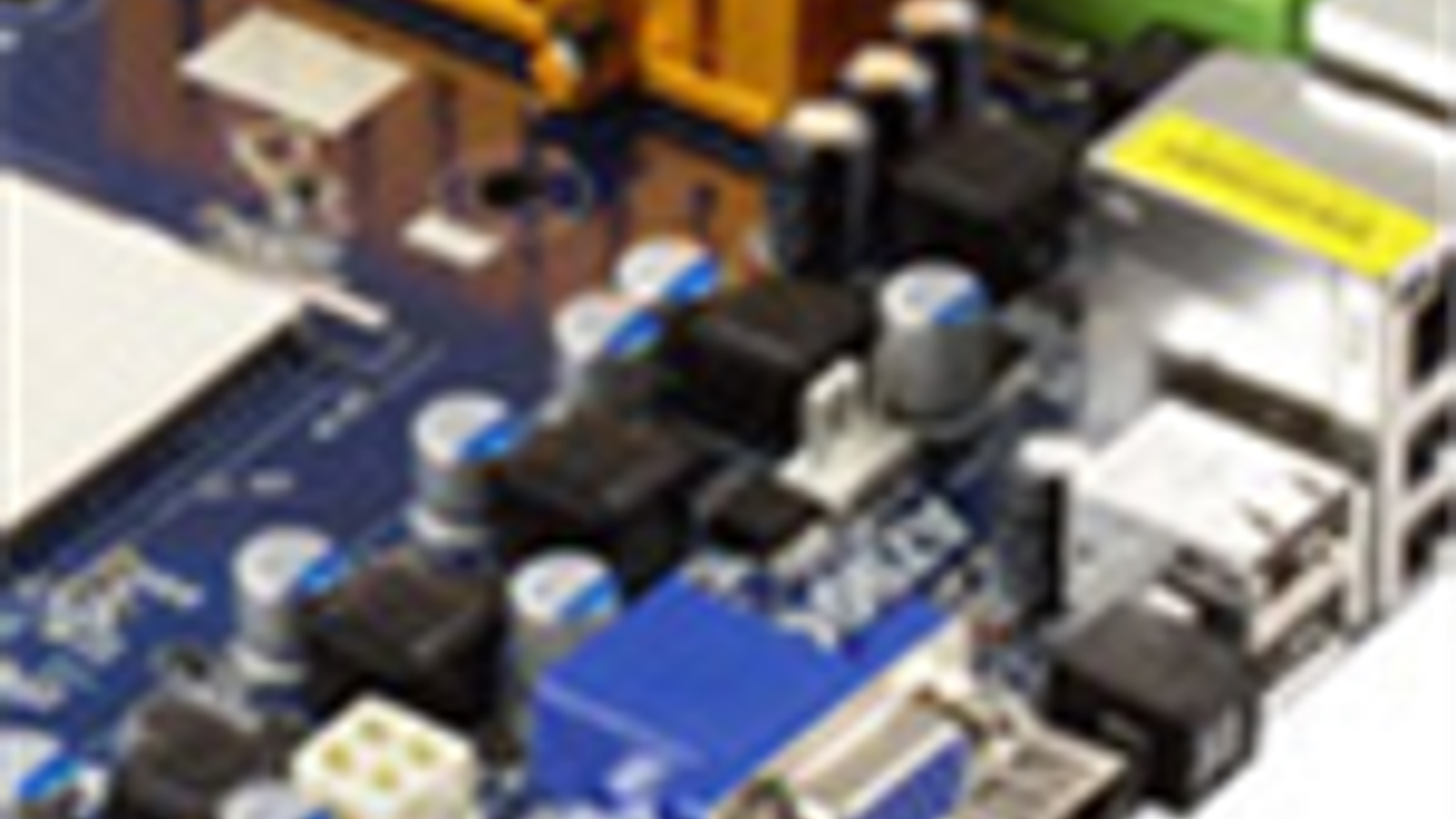

Стабилизатор напряжения питания процессора: 5-канальный (один канал выделен для питания, встроенного в процессор, северного моста), во всех каналах применены по 2 полевых транзистора. В схеме установлены 5 твердотельных конденсаторов по 820 мкФ и 3 — по 270 мкФ. Заявлена поддержка процессоров с TDP до 125 Вт включительно.

Плата упакована в очень компактную коробку, но при этом оформленную довольно нарядно, в комплекте только пара шлейфов (SATA с переходником питания на одно устройство и ATA/133). Драйвера прилагаются на двух дисках: для Windows XP и Vista, из утилит собственной разработки ASRock предлагает OCTuner, которая менее функциональна по сравнению с AMD OverDrive, а из сторонних — Norton Internet Security. Плата поддерживает и фирменную технологию Instant Boot, о которой мы уже рассказывали в обзоре платы ASRock A780LM.

Функциональность

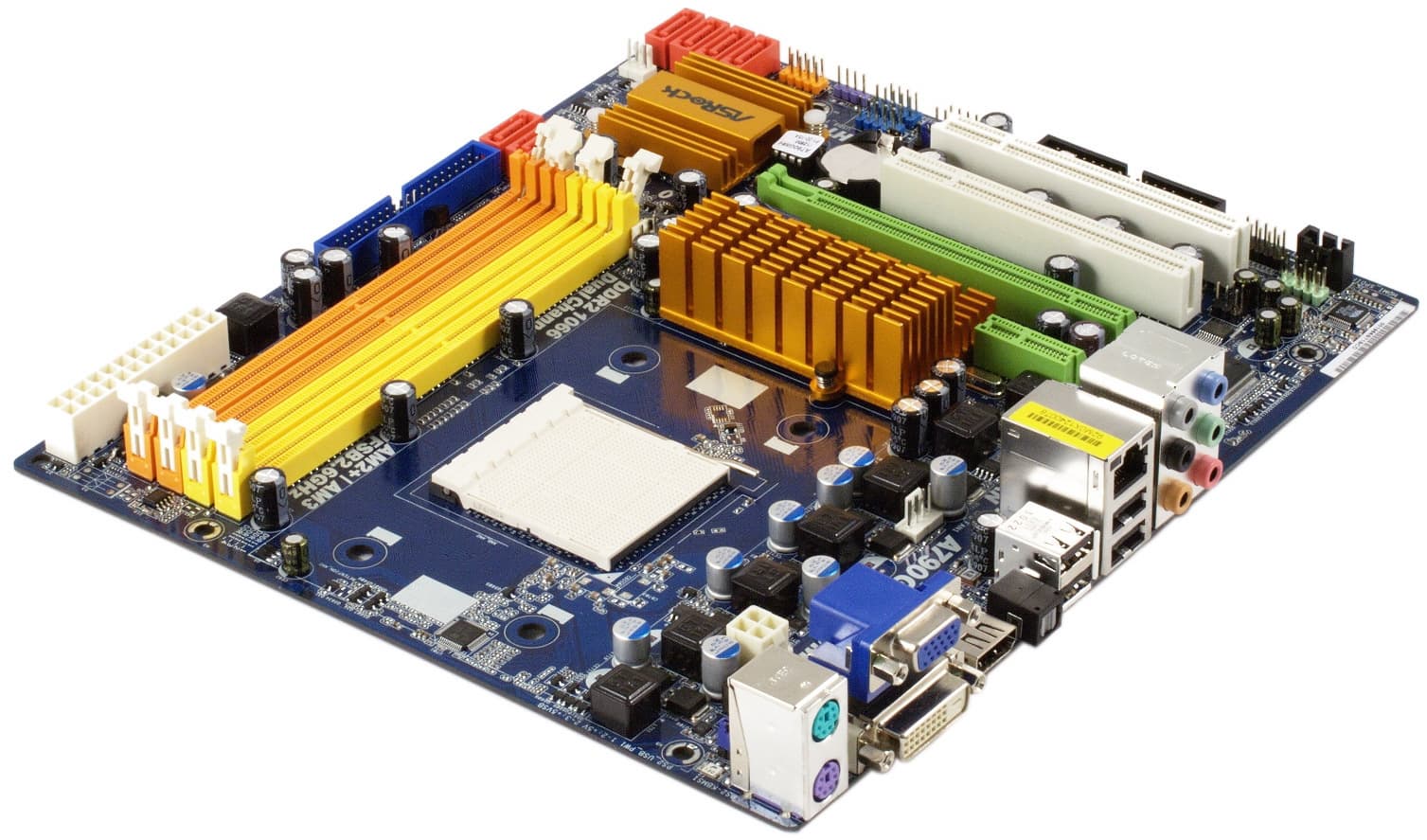

по ссылке — вид платы в 3/4 со стороны задней панели

Плата основана на чипсете AMD 790GX (северный мост AMD 790GX и южный SB750). В списке протестированных на совместимость перечислены все процессоры, выпущенные, как для разъема Socket AM2+, так и AM3, с TDP до 125 Вт. В качестве оперативной памяти может быть установлено до 16 ГБ DDR2-667/800/1066. Для подключения накопителей установлено 6 внутренних портов SATA/300, которые могут объединяться в режимах RAID 0, 1, 0+1 и 5. Так же, как и на всех платах на современных чипсетах под AMD-платформу, имеется чипсетный канал IDE с поддержкой двух накопителей PATA/133. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (8-канальный HDA-кодек VIA VT1708S), на заднюю панель платы выведен оптический S/PDIF Out. На этот раз мы, к сожалению, не смогли протестировать качество аналоговых выходов с помощью утилиты RMAA, поскольку при установке звуковой карты (для снятия замеров), интегрированное аудио отключалось (хотя мы устанавливали в BIOS принудительное включение, режим Enabled). А тестирование с выводом звука на другой компьютер дает заведомо более низкие результаты, не пригодные для сравнения с ранее снятыми, из-за влияния петли заземления. Тем не менее, надо отметить, что субъективных претензий к звучанию нет, а сам по себе кодек нами уже тестировался, например, на плате ASUS M4A78T-E и зарекомендовал себя ничуть не хуже конкурентов от Realtek;
  • сетевой контроллер (Realtek RTL8111DL, интерфейс PCI-Ex1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • системный мониторинг (Winbond W83627EHG), поддерживается режим автоматического управления частотой вращения процессорного кулера. В BIOS предусмотрена возможность задать целевой порог температуры, которая будет автоматически поддерживаться (45-65°C), а также уровень (1-9) скорости вращения, в соответствии с которым выбирается минимальная скорость, до которой будет осуществляться снижение, если процессор нагрет слабо, максимальная не ограничивается во избежание перегрева и зависит от теплоотдачи. Регулировка работает только для 4-контактных вентиляторов.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR2-400—DDR2-1066
Частота (множитель) шины HT +
Опорная частота ЦП + 150—500 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Напряжение процессора + 0,6000—1,8625 В (CPU)
0,6000—1,8625 В (CPU NB)
Напряжение памяти + 1,80—2,72 В
Частота графического ядра в чипсете + 500—1000 МГц
Напряжение графического ядра в чипсете + 1,10—1,45 В
Напряжение графического ядра в чипсете + Normal, High

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 1.2 от 9/4/2009.

Все необходимые регулировки для полноценного разгона процессоров как с разблокированным, так и заблокированным множителем, имеются, в том числе поддерживается и ACC с возможностью разблокировки дополнительных ядер у удачных экземпляров Phenom II X2 и X3.

  Тактовая частота ЦП, МГц Опорная частота (множитель), МГц Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В Частота (множитель) CPU NB, МГц Частота (множитель) шины HT, МГц Частота памяти, МГц Примечание
Phenom II X3 720 (2,8 ГГц) 3700 200 (x18,5) 1,48/1,30 2400 (x12) 2000 (x10) DDR2-1066 разгон с увеличением множителей (ядра и CPU NB)
Phenom II X4 810 (2,6 ГГц) 3705 285 (x13) 1,45/1,30 2565 (x9) 1425 (x5) DDR2-760 разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Достаточно высокие результаты, хотя и не рекордные для наших процессоров. Также обращает на себя внимание необходимость снизить частоту HT шины даже ниже штатных 2000 МГц, возникшая в случае с разгоном второго процессора. Это оправдано с точки зрения достижения максимального разгона, а собственно, факт замедления этой шины даже до 1000 МГц на производительность влияния не оказывает (в абсолютном большинстве распространенных приложений, в том числе, в играх).

C автоматическим определением зависания при переразгоне возникли проблемы, приходится пользоваться перемычкой и сбрасывать параметры вручную. В то же время дело в значительной степени, поправляется за счет возможности сохранения профилей (три профиля и только в области CMOS), что позволяет сразу вернуться к ранее выставленным настройкам.

Производительность и экономичность

На этот раз нам показалось интересным взять для сравнения результаты, полученные на плате для разъема Socket AM3 (то есть с использованием DDR3-памяти), но на аналогичном чипсете и практически с той же конфигурацией видеопамяти (128 МБ DDR2-1000): Biostar TA790GX A3+.

дискретная графика (Radeon HD4850) Biostar TA790GX A3+ ASRock A790GMH/128M
Архивирование в 7-Zip, мин:сек 2:18 2:30
Архивирование в WinRAR, мин:сек 1:15 1:18
Crysis (High@1024×768) 44 42
Crysis (High@1280×1024) 39 40
FarCry 2 (Highest@1680×1050), fps 51,8 53,5
World in Conflict (High@1680x1050), fps 39 35


интегрированная графика Biostar TA790GX A3+ ASRock A790GMH/128M
Архивирование в 7-Zip, мин:сек 2:19 2:28
Архивирование в WinRAR, мин:сек 1:16 1:17
Кодирование XviD, мин:сек 1:23 1:26
Crysis (Low@1024×768) 35 32
Crysis (Low@1280×1024) 23 21
World in Conflict (Low@1680x1050), fps 29 21
Devil May Cry 4 (High@1280x720), fps 25 23

Разумеется, положительное влияние от перехода на DDR3 прослеживается, особенно в чувствительных к подсистеме памяти архиваторах и играх с интенсивными вычислениями, как, например, в World in Conflict. Но в среднем, отставание системы на DDR2 невелико, и если выбор компактной платы на интегрированном чипсете обусловлен желанием сэкономить не только место на столе, но и средства, комплектация более дешевой DDR2 на сегодняшний день вполне оправдана.

Потребляемая мощность (измеряется, встроенным в блок питания ваттметром, для системы в целом)

Phenom II X4 810 + Radeon HD4850 Biostar TA790GX A3+ ASRock A790GMH/128M
Редактирование текста, Вт (Cool’n’Quiet ON) 66 (Green Power ON)
66-71 (Green Power OFF)
71 (IES ON)
83 (IES OFF)
Редактирование текста, Вт (Cool’n’Quiet OFF) 90-95 95
Игра FarCry 2, Вт 177-213 165-201


Phenom II X4 810 + 790 GX Biostar TA790GX A3+ ASRock A790GMH/128M
Редактирование текста, Вт (Cool’n’Quiet ON) 15-20 (Green Power ON)
27-32 (Green Power OFF)
28 (IES ON)
30 (IES OFF)
Редактирование текста, Вт (Cool’n’Quiet OFF) 35-44 40
Игра FarCry 2, Вт 66-90 69-84

Обе платы поддерживают модные ныне технологии динамического управления количеством активных фаз преобразователя питания, и невооруженным глазом видно, что у Biostar это организовано эффективнее. Но и при выключенной опции, плата от Biostar оказывается экономичнее в простое. Зато под нагрузкой ASRock неплохо отыгрывается.

Выводы

Рассмотренная плата может послужить хорошей основой для мощного медиа-центра и просто компактного настольного ПК. Но в наибольшей степени она, конечно, интересна тем, кто собирается активно пользоваться 3D-ускорением на интегрированной графике, то есть играть. Поскольку, если сравнивать комплектацию с аналогичными microATX-платами, пусть на чипсетах с менее производительным графическим ядром, можно найти более привлекательные по оснащению модели. Например, упоминавшаяся в предисловии Gigabyte MA78GM-UD2H имеет eSATA-порт. Наличие полного комплекта видеовыходов, конечно, привлекательно (хотя опять же не редкость и на платах с 780G). Но всего лишь четыре порта USB на задней панели определенно заставят пользователя искать планки для вывода дополнительных портов или пользоваться USB-разветвителями.
