Albatron PX848 Like Pro — системная плата на базе чипсета ALi 1683


Эта достаточно заурядная плата бюджетного уровня не привлекала бы к себе внимания, если бы не чипсет, на котором она основана, и способ «подачи» этого факта производителем. «Игра с названием» моделей проводится компанией уже не в первый раз: так, линейка плат на VIA KT333 носит название KX400+, а совсем недавно мы видели плату на i848P/ICH5 из серии PX865PE Lite (кстати, модели Albatron на i848P/ICH4 относятся к линейке PX848PV). Нынче же мы наблюдаем случай, снисходительность к которому проявлять совсем не хочется. Конечно, святое право компании придумывать собственную номенклатуру названий мы сомнению не подвергаем, но когда здравый смысл растаптывается так жестоко… Все-таки суффикс Lite (англ. «lite» — «облегченный, упрощенный»; стандартное обозначение для продукта с урезанной функциональностью) для i848P по отношению к i865PE подходит весьма хорошо, но вот Like (англ. «like» — «похожий»; двусмысленности добавляет визуальная схожесть Lite и Like) в сочетании с «…848…» для продукта, основанного на совершенно ином чипсете, с иными характеристиками — это, на наш взгляд, явный перебор (да еще на коробке несколько раз встречается слово Intel, а вот ALi упомянуть — видимо, места не нашлось). Хотя в прайсе, конечно, смотреться будет выгодно.

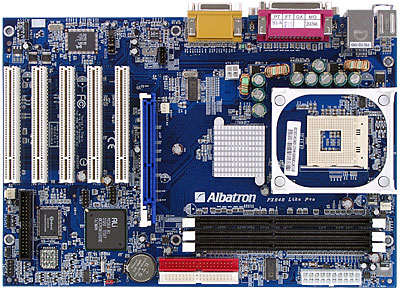

Функциональность платы невысока, но уменьшенная ширина текстолита приводит к тому, что идеальной разводку не назовешь. В частности, не совсем удобно для подключения (короткого кабеля) расположен разъем FDD, а кабели от вынесенных вперед слотов PCI аудиовходов будут тянуться через весь корпус. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы. Наличие напряжения +5 В Standby на плате индицируется красным светодиодом. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 2200 мкФ. На плате также находятся стабилизаторы напряжения шины AGP (включающий 1 конденсатор на 1000 мкФ и несколько менее емких) и памяти (1 на 1000 мкФ и несколько менее емких).

Всего Albatron предлагает 2 платы на базе чипсета ALi, выполненные на одной и той же PCB. Описываемая модель Pro является старшей в линейке, поэтому неудивительно, что на ее текстолите отсутствуют разведенные, но не распаянные элементы, а вот модель PX848 Like лишена сетевого контроллера. Размер платы — 305х200 мм («зауженный» ATX, крепление к корпусу шестью винтами, передний край платы может немного провисать). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83697HF. Контролируются:

  • напряжения процессора, батарейки, +3,3, +5, ±12 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 3 разъема под DDR SDRAM DIMM;
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема для подключения планки с дополнительными портами USB (2.0);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения датчика открытия корпуса;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 3 разъема для подключения вентиляторов (два из них с возможностью контроля количества оборотов).

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 2 порта USB (2.0) и 1 RJ-45 (Fast Ethernet);
  • 1 LPT, 2 COM-порта;
  • 3 аудиоразъема (Mic-In, Line-In, Front) и Game-порт.

Задняя панель стандартная, так что можно сэкономить еще и на заглушке для нее.

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы на 4 языках, плакат с кратким руководством по настройке и установке платы на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-cillin 2002;
    • DirectX 9.0.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC655, с возможностью подключения аудиосистем 5.1 и разъемом S/PDIF;
  • Сетевой, на базе микросхемы 3Com Marvell 920-MV00, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).

Фирменные технологии

  • AGP Protection (защита от установки видеокарт с напряжением питания +3,3 В).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, tRP, tRAS, tRCD, tRFC, Performance Acceleration
Выбор частоты работы памяти+Auto, DDR266, DDR333, DDR400
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 1/3, 2/7, 1/4 от FSB
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—333 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Default, +0,1, +0,2, +0,3 В
Изменение напряжения памяти+Auto, 2,6, 2,7, 2,8, 2,9, 3,0 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, +0,1 В

Использовалась версия BIOS R1.03, как последняя из доступных на время проведения тестирования.

Результаты тестов:
