Albatron PX865PE Lite Pro — системная плата на базе чипсета i848P


Плата основана на чипсете, относящемся к бюджетному сектору, так что ни функциональностью, ни комплектацией она не блещет. При этом рассматриваемая нами модель еще и является старшей в линейке плат компании на i848P (оригинально названной «PX865PE Lite» вместо напрашивающегося «PX848P»), обладая интегрированным сетевым контроллером от 3Com, а у второй — Albatron PX865PE Lite — из «излишеств» и вовсе только аудиокодек. Впрочем, i848P — хоть и не топовый продукт, но поддержку Serial ATA обеспечивает, а скорость его находится на весьма приличном уровне.

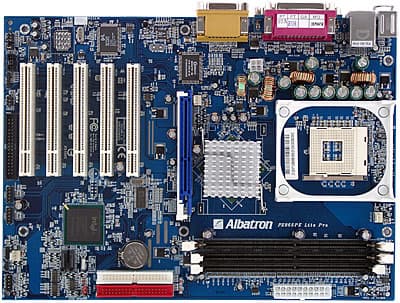

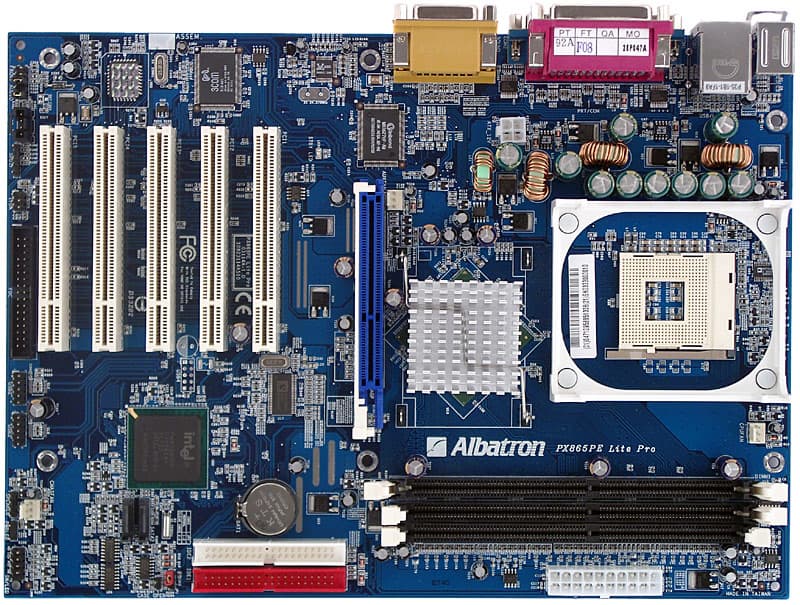

Разводка платы не очень дружественна для сборщика: неудобен для подключения ряд разъемов вдоль левого края платы (включая FDD), разъемы IDE расположены позади слотов PCI (что помешает установке длинных карт расширения), а вставленная видеокарта блокирует модули памяти в их разъемах. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 3300 мкФ и 3 по 1500мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (3 по 1000 мкФ и несколько менее емких). Наличие напряжения +5 В Standby на плате индицируется красным светодиодом. Размер платы — 305х220 мм («зауженный» ATX, крепление к корпусу шестью винтами, без дополнительного крепления передний край платы будет провисать). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, батарейки, +3,3, +5, ±12 В и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478);
  • 3 разъема под DDR SDRAM DIMM (разумеется, чипсетное ограничение максимума поддерживаемой памяти в 2 ГБ остается в силе, одновременно во втором и третьем разъеме можно использовать только однобанковые модули);
  • Слот AGP (с защелкой);
  • 5 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема SATA (Serial ATA) — «чипсетные»;
  • 2 разъема для подключения планки на 4 дополнительных порта USB (2.0);
  • Разъем для подключения стандартного IR-модуля;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • Разъем для датчика открытия корпуса;
  • 3 разъема для подключения вентиляторов (2 из них с возможностью регулировки количества оборотов).

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 2 порта USB (2.0) и RJ-45 (Ethernet);
  • 1 LPT, 2 COM;
  • 3 аудиоразъема и Game-порт.

Абсолютно стандартная задняя панель, не требуется даже заглушка.

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы на 4 языках, плакат с краткой инструкцией по установке и настройке платы на английском языке;
  • Кабели: один SATA (с переходником питания), 2 ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с 4 портами USB;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • DirectX 9.0;
    • PC-cillin 2002.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы 3Com 910-A01, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).

Фирменные технологии

  • AGP Protection (защита от установки видеокарт с напряжением питания +3,3 В).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge, Performance Enhancement Mode, Extreme Timing
Выбор частоты работы памяти+DDR/CPU = Default, 1,33x, 1,6x, 2,00x, 2,50x, 2,66x
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Auto, 66—108 МГц с шагом 1,33/2,66 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—550 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Default, +0,1, +0,2, +0,3 В к номиналу
Изменение напряжения памяти+Default, +0,1, +0,2, +0,3 В к номиналу
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Default, +0,1 В к номиналу

Использовалась версия BIOS R1.04, как последняя из доступных на время проведения тестирования.
