Albatron PX845PEV Pro — системная плата на базе чипсета i845PE


Данная модель является бюджетной в линейке Albatron на i845PE, поэтому многого от платы ждать не приходится, ну а для более требовательных покупателей компания предлагает, например, Albatron PX845PE Pro II.

Комплект поставки включает:

  • Упаковку: коробка привычного дизайна;
  • Документацию: руководство пользователя материнской платы, плакат с кратким описанием основных моментов установки и настройки платы — все на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • PC-cillin 2000.

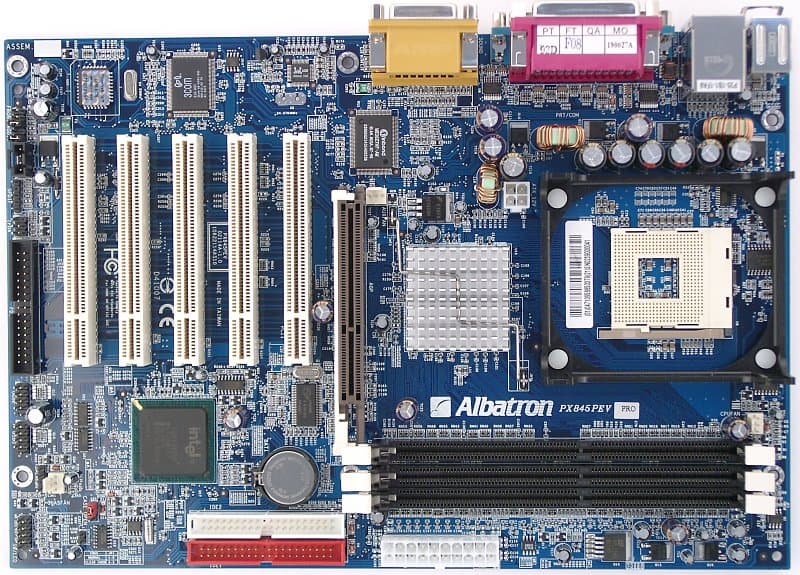

Разводка платы несколько отличается от традиционной, и отличия эти отнюдь не добавляют удобства при сборке системы, но зато позволяют заметно уменьшить ширину платы. В итоге неудобно расположены разъемы IDE (позади слотов PCI) и целый ряд разъемов вдоль левого края платы, а установленная видеокарта затрудняет манипуляции с модулями памяти. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 мкФ и 3 по 1500 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовыходов;

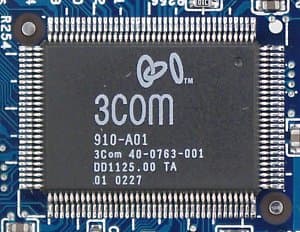

  • сетевой, реализованный на базе микросхемы 3COM 910-A01 с поддержкой 10BaseT/100BaseTX.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, +5 и ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода -2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х200 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00 от PhoenixНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+DDR/CPU = 1,5, 2, 2,5
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+CPU/AGP(PCIx2) = Auto, 1,5, 2, 2,5
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—248 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+Default, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Default, 1,6 В

Использовалась версия BIOS 1.05 beta, как последняя из доступных на время проведения тестирования.

Плата выполнена качественно, и, не претендуя на лавры самой функциональной, предлагает неплохие возможности для разгона, так что наверняка понравится многим.

Результаты тестов:



Системная платы Albatron PX845PEV Pro
предоставлена компанией Slame
