Albatron PX845PE Pro II — системная плата на базе чипсета i845PE


Самая «продвинутая» модель в линейке не обладает выдающейся функциональностью или комплектацией на фоне конкурентов, но при традиционно невысоких ценах на продукцию Albatron это весьма привлекательная плата.

Комплект поставки включает:

  • Упаковку: коробка привычного дизайна;
  • Документацию: руководство пользователя материнской платы, руководство по настройке IDE RAID, плакат с кратким описанием основных моментов установки и настройки платы — все на английском языке;
  • Кабели: один SATA, 3 ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 4 портами USB;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • PC-cillin 2000.

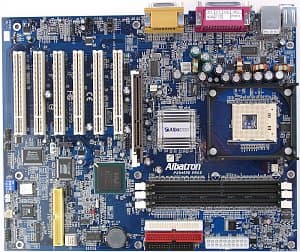

При сборке системы на основе этой платы могут несколько мешать расположенные позади слотов PCI разъемы IDE и SATA RAID, расположенные перед ними аудиоразъемы, а доступ к модулям памяти будет затруднен из-за скученности подключаемых между ними и краем платы кабелей, а также установленной видеокарты. Доступ к перемычке и блоку переключателей может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 9 конденсаторов по 2200 мкФ и 3 по 1800 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX;
  • контроллер IDE RAID, реализованный на базе микросхемы Promise PDC30376, с возможностью создания RAID уровней 0 и 1 по протоколам ATA133 и SATA.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, +5 и ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

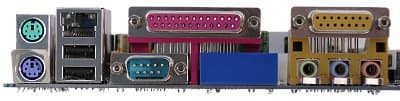

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор переключателей для выбора языка работы функции Voice GenieEnglish/ Chinese/ Japanese/ German
Переключатель для выбора режима работы функции BIOS Mirror
Переключатель для включения защиты AGP от видеокарт с напряжением работы 3,3 В
Из BIOS, основанного на версии AwardBIOS 6.00 от PhoenixНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+DDR/CPU = 1,5, 2, 2,5
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+CPU/AGP(PCIx2) = Auto, 1,5, 2, 2,5
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—248 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+Default, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Default, 1,6 В

Использовалась версия BIOS 1.05 beta, как последняя из доступных на время проведения тестирования.

Одна из самых быстрых плат среди представителей чипсета i845PE обладает к тому же хорошей функциональностью и неплохими возможностями для разгона — эта модель определенно заслуживает вашего внимания при выборе для покупки.

Результаты тестов:



Системная плата Albatron PX845PE Pro II предоставлена компанией Slame
