Albatron PX845E Pro II — системная плата на базе чипсета i845E


Второй раз мы видим плату от этого производителя в нашей лаборатории, и за прошедшее относительно небольшое время поменялись две вещи: стала богаче комплектация, а также изменился дизайн коробки.

Комплект поставки включает:

  • Упаковку: картонная коробка, ламинированная пластиком с голографическим эффектом;
  • Документацию: руководство пользователя материнской платы, руководство по настройке IDE RAID и инструкция по разгону системы на этой плате — все на английском языке;
  • Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 4 портами USB;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • прошивку BIOS для платы;
    • Adobe Acrobat Reader;
    • PC-Cillin 2002.

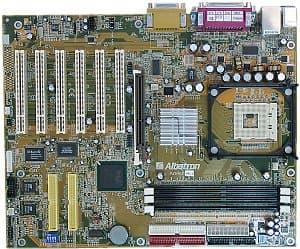

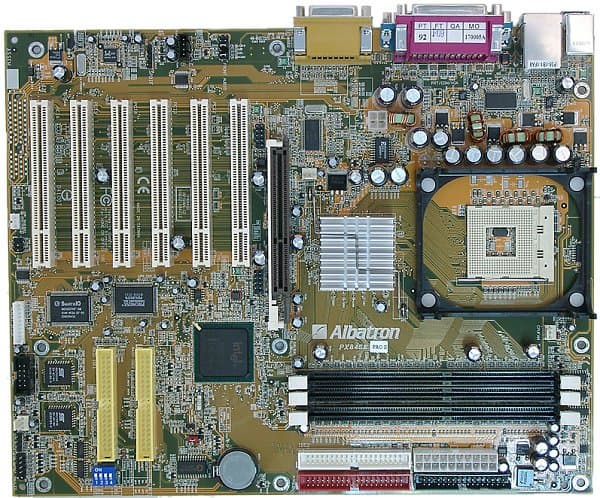

В дополнение к привычным недостаткам разводки: расположению разъемов IDE RAID позади, а аудиовходов перед слотами PCI и возможным трудностям в работе с модулями памяти при установленной видеокарте — здесь добавлено неудобное расположение разъемов для подключения дополнительных USB-портов (между первым слотом PCI и AGP). Доступ к перемычке и переключателям не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 10 конденсаторов по 2200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе AC'97-кодека ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом SPDIF;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX;
  • контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20276, с возможностью создания RAID уровней 0 и 1 по протоколу ATA133.

Благодаря использованию I/O-контроллера Winbond W83637HF-AW на плате реализована поддержка (и имеются разъемы для подключения) считывателей смарт-карт и флеш-карт формата Memory Stick.

На плате применены фирменные технологии компании BIOS Mirror (возможность восстановления содержимого микросхемы Flash в случае порчи BIOS) и Voice Genie (голосовая индикация проблем при прохождении POST).

Наличие напряжения +5 В в режиме StandBy индицируется красным светодиодом на плате.

Не распаяны, но разведены на плате: контроллер интерфейса для считывателя флеш-карт и его разъемы, а также слот CNR.

На плате используются возможности системного мониторинга микросхемы Winbond W83637HF-AW. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

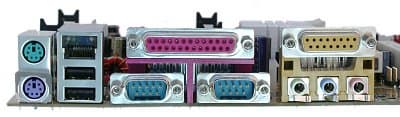

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор переключателей для выбора языка работы функции Voice GenieEnglish, Chinese, Japanese, German
Переключатель для выбора режима работы функции BIOS Mirror
Переключатель для включения защиты AGP от видеокарт с напряжением работы 3,3 В
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+DDR:CPU = x1,5, x2, x2,66, Auto
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+CPU:AGP(PCIx2) = Auto, x1,5, x2, x2,5 и AGP(PCIx2) = 66 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100-248 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8-x24
Изменение напряжения ядра процессора+1,1-1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6 В

Использовалась версия BIOS 1.02, как последняя из доступных на время проведения тестирования.

Отличная материнская плата за не слишком большие деньги — при этом качество исполнения на высоте, функциональная насыщенность очень хорошая и широкие возможности для настройки и разгона. Практически, это средство 3-в-1 :). Особо отметим, что это модель от производителя, которому без году неделя, так что прошлый опыт команды основателей Albatron отчетливо виден и реально работает.

Результаты тестов:



Системная плата Albatron PX845E Pro II предоставлена компанией ОЛДИ
