Кинотеатральный DLP-проекторOptoma HD82

На российском рынке компания Optoma продвигает весьма представительную линейку проекторов для домашнего кино и развлечений: крохотный PICO-проектор, центр все-в-одном, пару моделей 720p и два Full HD проектора. Этот обзор посвящен флагману линейки — Optoma HD82.

Содержание:

Характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

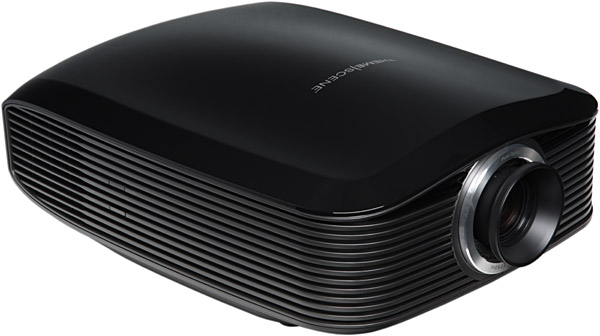

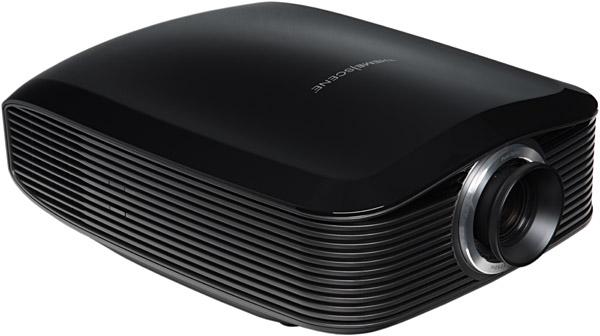

Projector, general view

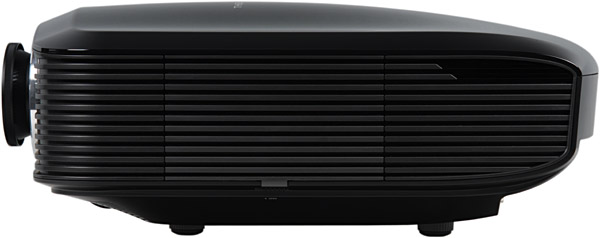

Проектор имеет немаленькие габариты, но при этом он не очень тяжелый. Дизайн корпуса неброский, а потому универсальный. Цвет — черный, что будет соответствовать помещению, подготовленному для просмотра кино. Материал — пластик. Верхняя панель имеет зеркально-гладкую поверхность, остальные элементы корпуса — матовые. Оребрение по бокам и спереди является элементом дизайна и, в частности, маскирует вентиляционную решетку (на правом боку), крышку лампового отсека (на левом) и т.д., но с практической точки зрения, имеет один недостаток — скапливается пыль.

Left

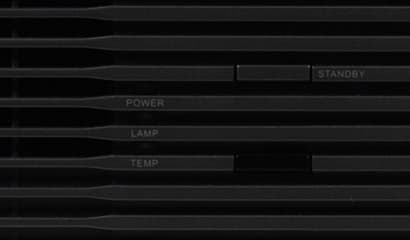

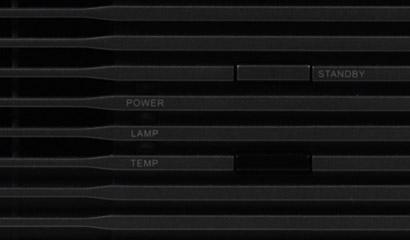

На правом боку можно обнаружить единственную кнопку включения/выключения, три индикатора состояния (индикатор питания в режиме ожидания светится красным, при прогреве/охлаждении мигает синим, в рабочем режиме — непрерывно светится синим), и окошко ИК-приемника.

Buttons

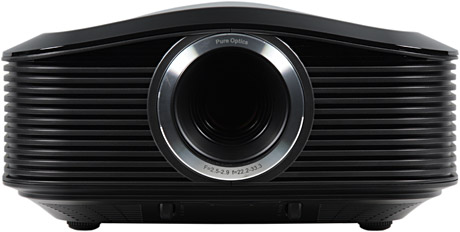

Второй ИК-приемник — в верхнем заднем углу на левом боку. Декоративное кольцо вокруг объектива изготовлено из алюминиевого сплава. Все разъемы находятся в глубокой нише, сзади. На верхней стенке этой ниши есть разъем для замка Кенсингтона и углубление с бортиками, предназначенное для хранения резервного пульта ДУ. Воздух для охлаждения в основном забирается через пару решеток в передней части днища и выдувается через решетку на правом боку. Три (почему не четыре!?) ножки на днище немного выкручиваются из корпуса, что при настольном размещении позволяет выровнять положение проектора.

Front

Для крепления потолочного кронштейна в днище проектора вделаны 4 металлические втулки с резьбовыми отверстиями. Лампу можно менять, не снимая проектор с кронштейна.

Пульт

Remote control

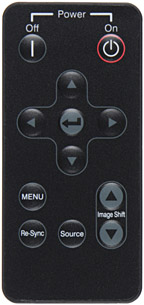

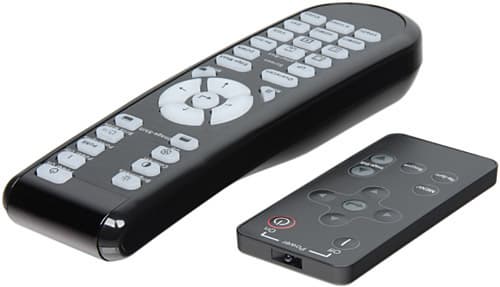

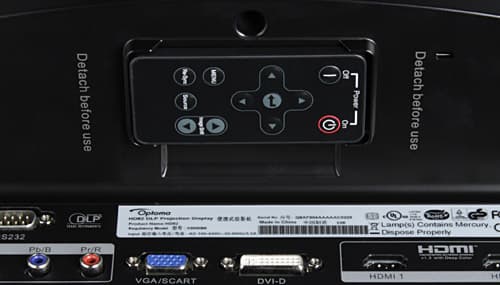

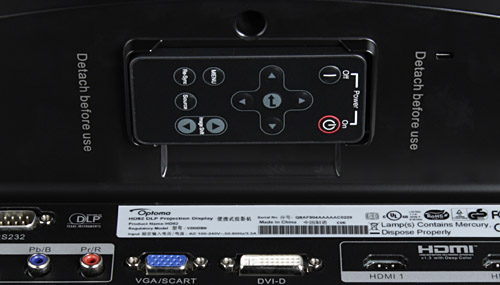

Проектор комплектуется двумя пультами: миниатюрным (резервным) и полноразмерным. Крохотный пульт предлагается хранить на самом проекторе в отведенном для него месте, где он удерживается магнитом.

Remote control

Корпус этого пульта, разумеется, пластиковый, но в нем, очевидно, спрятана металлическая пластинка. Кнопки мембранные, и на ощупь пользоваться пультом неудобно, впрочем, это неважно, так как основное предназначение резервного пульта заключается в том, чтобы быть временной заменой в случае выхода из строя/потери основного пульта.

Remote control

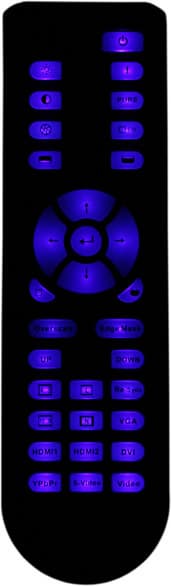

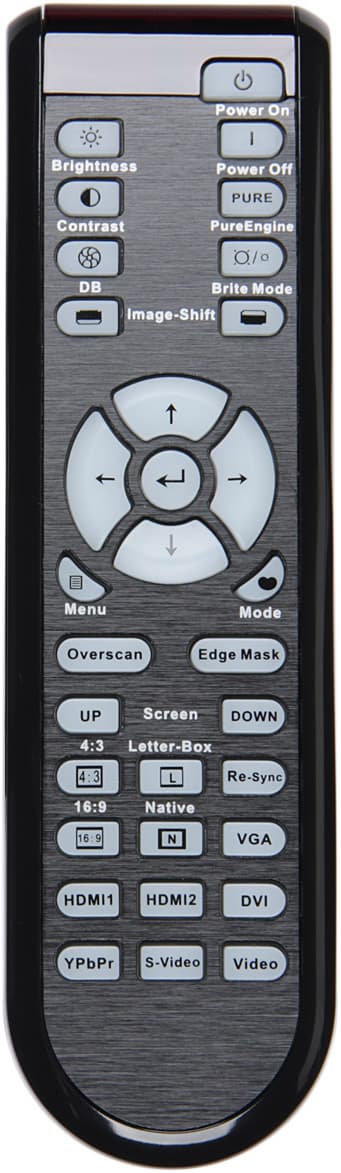

Два пульта позволили разработчикам оставить на самом проекторе всего одну кнопку. Основной пульт удобно ложится в руку, кнопок на нем, пожалуй, даже избыток. Кнопки некрупные, подписи к ним мелковаты, однако блоком курсорных кнопок пользоваться удобно. Есть достаточно яркая и равномерная светодиодная подсветка, включающаяся при нажатии на любую кнопку.

Remote control     Remote control

Меню

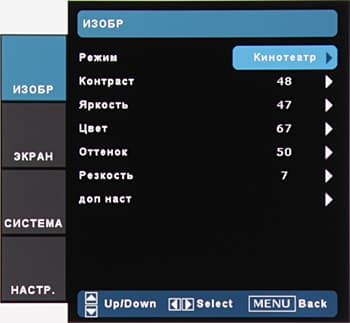

Само меню занимает немало площади на экране, но надписи мелковаты, что снижает читаемость. В нижней строчке выводится подсказка по текущим функциям кнопок. Навигация удобная и быстрая. Запоминается последняя страница, к которой обращался пользователь, и пункт на ней. При изменении настроек изображения, на экране остается только небольшое окошко, что облегчает оценку вносимых изменений.

OSD

Пользователь может выбирать положение меню на экране (5 позиций). Есть русская версия экранного меню, перевод, в целом, адекватный, но не без ляпов, а в ряде случаев термины остались на английском языке.

OSD

Коммутация

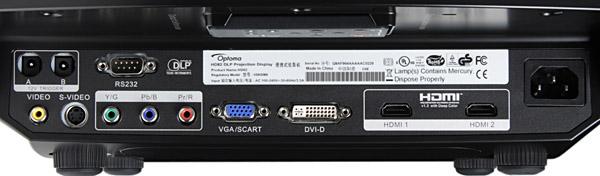

Сonnectors

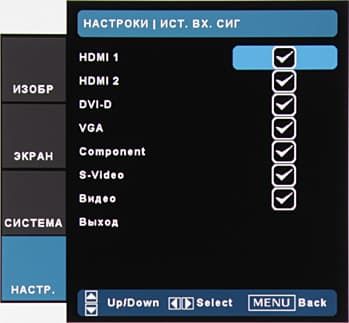

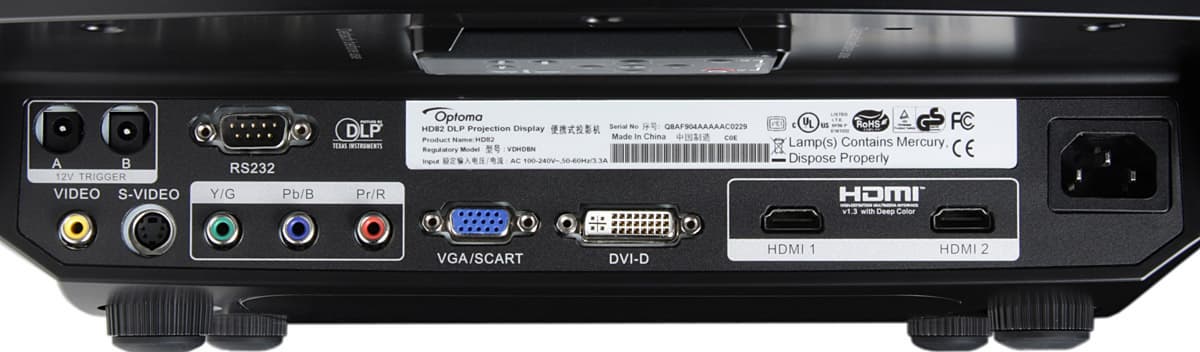

Проектор оснащен семью видеовходами, среди которых — три цифровых: пара HDMI и DVI-D. На вход VGA можно подавать SCART-RGBS-сигналы, для чего можно воспользоваться комплектным переходником со SCART на VGA и комплектным VGA-кабелем. Источник сигнала выбирается последовательным перебором с помощью кнопки Source на резервном пульте или непосредственным выбором с помощью семи кнопок на основном пульте, - по одной на каждый вход. Есть отключаемая функция автоматического поиска сигнала — при пропадании сигнала на текущем входе проектор ищет его на других. В списке в меню можно указать, на каких входах следует искать сигнал.

OSD

Интерфейс RS-232C используется, в частности, для удаленного управления проектором, распайка разъема, параметры протокола и список команд приведены в руководстве. Два триггерных выхода (стандартные 12 В) можно использовать для управления экраном с электромеханическим приводом. На выход A напряжение подается при включении проектора, наличие сигнала на выходе B сигнализирует о выборе определенного режима геометрической трансформации или об автоматически определяемом формате 2,35:1. Режимы работы триггеров задаются в меню.

OSD

Кроме того, проектор оснащен ИК-передатчиком, управляющим моторизированными экранами Panoview.

Управление проекцией

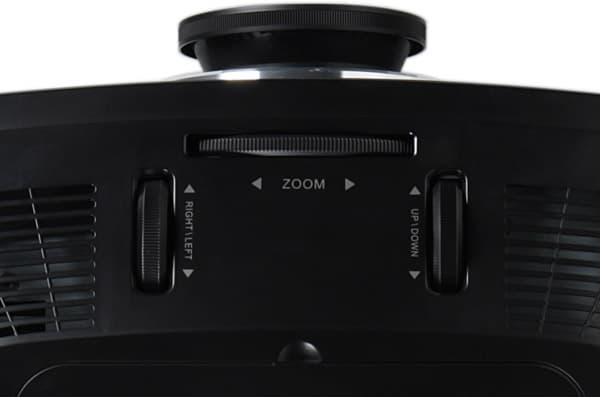

Фокусировка изображения на экране производятся вращением ребристого ободка на объективе, а регулировка увеличения — ребристым колесом, выступающим из прорези на днище. При регулировке увеличения сбивается фокус, что доставляет некоторые неудобства.

Lens

На днище, ближе к объективу можно обнаружить парочку колесиков, с помощью которых регулируется вертикальный (от +55 до +80% от высоты проекции) и горизонтальный (+/-15% от ширины проекции) сдвиг объектива. Напомним, что +55% означает, что нижняя граница проекции находится на 5% от высоты проекции выше оси объектива. При сдвиге вверх, диапазон сдвига по горизонтали уменьшается. Колесики имеют очень большой люфт, поначалу даже кажется, что в механизме что-то сломалось. Объектив защищен крышечкой из резиноподобного материала с отражающей вставкой на внутренней стороне. Есть функция ручной цифровой коррекции вертикальных трапецеидальных искажений. Для облегчения настройки, на экран можно вывести один из двух тестовых шаблонов.

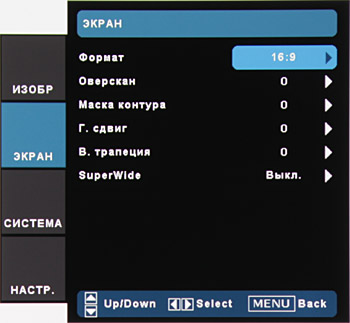

Режимов геометрической трансформации : 4:3 — подойдет для просмотра фильмов в формате 4:3, 16:9 — идеально для широкоформатных, в том числе и анаморфированных фильмов, LBX — для формата Letterbox, Стандартный — отключено масштабирование, и специальный режим SuperWide, в котором фильмы с картинкой формата 16:9 и 2,35:1 приводятся к формату 2:1, первые — обрезкой сверху и снизу, вторые — небольшим увеличением и обрезкой справа и слева.

OSD

Таким образом, в режиме SuperWide картинку обоих форматов можно проецировать на экран с фиксированным соотношением сторон 2:1 без серых полос на рабочей области экрана. Есть функции цифрового сдвига по вертикали, маскировки границ с увеличением картинки (Оверскан) и без изменения масштаба обрезкой по периметру (Маска контура).

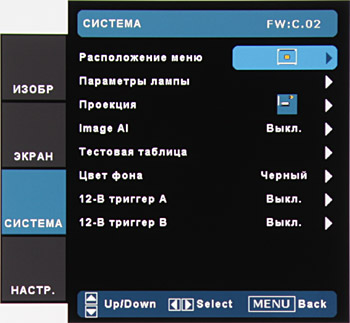

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор длиннофокусный, но при максимальном увеличении приближается к среднефокусным, поэтому при фронтальном проецировании его можно размещать на уровне зрителей или за ними.

Настройка изображения

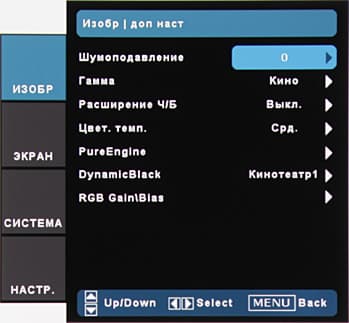

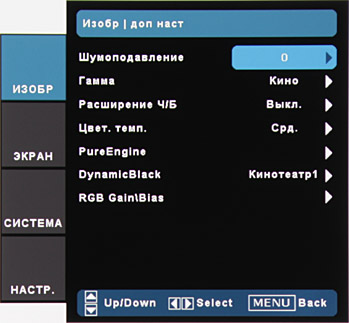

Кроме стандартных настроек, в проекторе есть: Шумоподавление (устранение видеошумов), Гамма (гамма-коррекция, 4 редактируемых профиля — выбор типа кривой и регулировка смещения), Расширение Ч/Б (увеличение детализации в тенях), Цвет. темп. (цветовая температура, 3 профиля), DynamicBlack (динамическая регулировка светового потока с повышением яркости на светлых сценах и понижением на темных, три режима) и коррекция цветового баланса шестью регулировками усиления и смещения цветов.

OSD

OSD

OSD

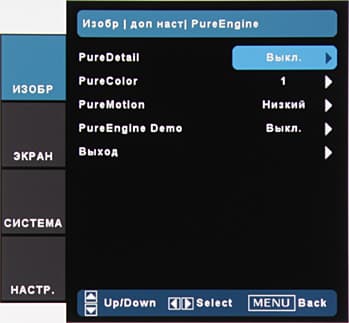

На странице PureEngine собраны фирменные настройки, регулирующие степень улучшения картинки: PureDetail (увеличение контурной резкости), PureColor (эффекта не выявлено) и PureMotion (настройка функции вставки промежуточных кадров, обсуждается далее).

OSD

Для наглядной демонстрации результата, можно включить режим PureEngine Demo, в котором экран тонкой белой рамкой делится на правую и левую (или верхнюю и нижнюю) половины, на одной — обработанная с помощью PureEngine картинка, на другой — исходная. Предустановленные наборы настроек хранятся в четырех профилях, под пользовательский набор отведена одна ячейка.

OSD

Проектор запоминает текущие настройки для каждого типа подключения. В меню можно включить повышенную мощность лампы, что увеличит яркость картинки, но при этом и шум от системы охлаждения, да и ресурс лампы будет вырабатываться быстрее. При включении режима Image AI проектор сам управляет мощностью лампы — увеличивает для светлых кадров и уменьшает для темных.

Дополнительные возможности

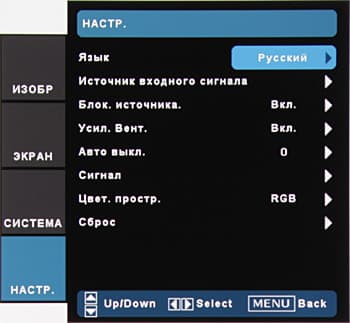

Есть функция Авто выкл., которая после заданного периода (до 60 мин.) отсутствия сигнала автоматически выключит проектор.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI, подробно описанной тут.

Измерения проводились при сдвиге объектива вверх примерно на 55% (низ изображения находился немного выше оси объектива) и на самом коротком фокусном расстоянии. Результаты измерений для проектора Optoma HD82:

Световой поток
Высокая яркость920 лм
Пониженная яркость690 лм
Равномерность+12%, -35%
Контрастность610:1

В паспортных характеристиках производитель приводит значение в 1300 лм с пометкой Video Optimised, видимо, это значение получено по методике, отличающейся от ANSI. Равномерность хорошая. Контрастность высокая, но ниже приводимого в характеристиках значения 680:1. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, так называемую контрастность full on/full off.

РежимКонтрастность full on/full off
   —1690:1
   Режим Image AI2290:1
   DynamicBlack = Кинотеатр18380:1
   DynamicBlack = Кинотеатр250000:1

Нативная контрастность (первое значение), полученная по этой методике, высокая, но не выдающаяся. Серые полосы на экране 16:9 при формате картинки 2,35:1 видно, желательно использовать маскирующие шторки сверху и снизу, или, как вариант, — поджимать экран до 2:1 и включать режим SuperWide. При включенном динамическом управлении яркостью лампы ее яркость меняется скачкообразно (через 1,6 с после переключения с черного поля на белое), поэтому польза от него сомнительная. Динамическая диафрагма в таком же тесте увеличивает световой поток плавно за 1,2 с, но она работает с весьма громким треском (громче системы охлаждения), поэтому ее тоже лучше не использовать.

Проектор оснащен 6-сегментным светофильтром (RGBRGB). Судя по графикам с разверткой яркости от времени, частота чередования сегментов RGB составляет 360 Гц при кадровой развертке в 60 Гц, то есть светофильтр имеет 6-кратную эффективную скорость. В результате, эффект радуги выражен несильно. В большинстве случаев, чтобы увидеть «радугу» нужно сильно постараться, и только на темных кадрах с яркими включениями (например, белые титры на черном фоне) радугу видно. Как и во многих (если не во всех) DLP-проекторах, для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.

РежимУровень шума, дБАСубъективная оценка
Высокой яркости36Тихо
Пониженной яркости32Очень тихо

Проектор тихий, характер шума не раздражает.

VGA-подключение

При VGA-подключении поддерживается разрешение 1920 на 1080 пикселей при 60 Гц кадровой частоты. Оттенки на шкале серого различаются от 1 до 253. На вертикальной сетке есть небольшое замыливание, горизонтальная выводится четко. Автоматическая подстройка на удобных изображениях работает. Задержка вывода изображения относительно ЭЛТ-монитора составила порядка 33 мс.

DVI-подключение

Для тестирования DVI-подключения мы использовали кабель-переходник с DVI на HDMI. Проектор стабильно работает в самом правильном для него разрешении — 1920x1080 при 60 Гц. Качество изображения хорошее, пиксели выводятся 1:1. Белое и черное поля выглядят равномерными и не содержат цветовых разводов. Бликов нет. Геометрия идеальная. Оттенки на шкале серого различаются от 1 до 255. Шкала серого равномерно серая (кроме режима Яркий), ее небольшой цветовой оттенок определяется выбранной цветовой температурой. Хроматические аберрации объектива практически отсутствуют. Яркостная четкость очень высокая, но при выводе цветных линий толщиной в 1 пиксель видно, что цветовая четкость немного занижена. Задержка вывода изображения относительно ЭЛТ-монитора составила порядка 50 мс, независимо от режима PureMotion. Такую задержку уже можно ощутить в играх, но не при просмотре кино.

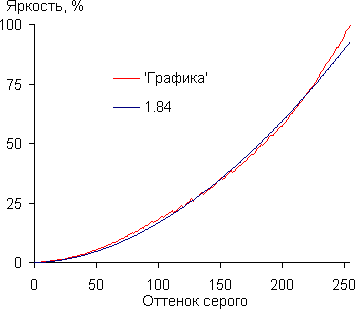

Для оценки характера роста яркости на шкале, серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255). На графике приведены: полученная гамма-кривая при Гамма = Графика и результат аппроксимации степенной функцией (ее показатель равен 1,84).

256

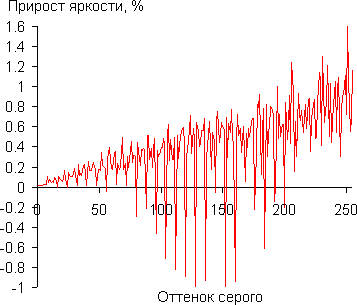

Тенденция роста прироста яркости сохраняется в диапазоне от 0 до 255, но на некоторых участках каждый восьмой оттенок или неярче предыдущего, или меньше его по яркости, что хорошо иллюстрирует приведенный график прироста яркости между соседними полутонами.

256

Несмотря на эту особенность, на реальных фрагментах фильмов не выявлено видимой полосатости градиентов.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i/p, 576i/p, 720p, 1080i и 1080p@24/50/60 Гц. Цвета правильные, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Яркостная четкость очень высокая, но цветовая - немного ниже возможной.

Работа с бытовым источником видеосигналов

Яркостная четкость (ТВЛ)
композитный530Хорошо
S-Video530Хорошо
компонентный (480i/p, 576i/p)540Очень хорошо
компонентный (1080i)1080Очень хорошо
Цветовая четкость (ТВЛ)
композитный130Отлично
S-Video140Отлично
компонентный (480i/p, 576i/p)200Очень хорошо
компонентный (1080i)не более 360Хорошо

Четкость изображения хорошая, но ниже возможности интерфейсов. Видимо, ее слегка снижает дополнительная обработка картинки. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются («завал» не выходит за безопасные границы). Цветовой баланс правильный.

При подаче чересстрочных сигналов проектор пытается правильно составить кадр из смежных полей. Проектор отлично справился с нашими тестовыми фрагментами с неподвижными мирами, двигающиеся миры временами выводились по полям. В случае тестовых фрагментов с диска HQV (NTSC 3-2/24 кадр/с), кадры правильно составлялись из полей, но в очень трудных случаях чередования полей иногда мелькала характерная «расческа».

Функция подавления видеошумов хорошо справляется со своей задачей, а хвост из неубранного шума за объектами в движении почти не виден. Видеопроцессор проектора на неподвижных объектах уменьшает характерные цветовые артефакты при композитном подключении. При масштабировании к разрешению матрицы выполняется сглаживание границ объектов — ступеньки на диагоналях не выражены.

Тестирование функции интерполяции промежуточных кадров

Тестирование проводилось как с использованием фрагментов фильмов, так тестовых изображений. Напомним, что интерполяция кадров работает, если для параметра PureMotion выбраны значения Низкий, Средний или Высокий. Использовались фрагменты DVD-фильмов, но наибольшее внимание было уделено работе интерполяции в случае прогрессивного сигнала 1080p с частотой 24 кадр/с, соответствующей записанному на BD-диск фильму. Общее впечатление — самое положительное. Плавность движения возрастает, четкость объектов в движении — тоже, картинка становится приятнее для глаз. Артефакты по краям двигающихся объектов встречаются, но внимания не привлекают. При изменении от Низкий до Высокий возрастает скорость движения в кадре, для которого выполняется интерполяция.

Сравнивая с проектором Epson EH-TW5000 (с прошивкой версии 1.08 и выше) можно отметить, что в EH-TW5000 интерполяция выполняется для более быстрых движений, но и артефакты иногда заметнее.

Выводы

Благодаря сочетанию технологии (DLP, фильтр 6х), особенностей конструкции (сдвиг объектива, относительно короткий фокус), функций (вставка промежуточных кадров) и цены проектор Optoma HD82 занимает нишу, где практически отсутствует давление со стороны конкурентов. Это дает ему шансы стать весьма востребованной моделью. Отметим хорошую комплектацию — кабели, переходник и т.д., — в составе которой, правда, хотелось бы видеть салфетку для чистки блестящей поверхности верхней панели.

Достоинства:

  • хорошее качество изображения (высокая контрастность, правильная цветопередача, достаточная яркость);
  • тихая работа;
  • 6-х светофильтр — радуга выражена несильно;
  • вертикальный и горизонтальный сдвиг объектива;
  • относительно короткофокусный объектив;
  • режим геометрической трансформации SuperWide;
  • пульт ДУ с подсветкой;
  • резервный пульт ДУ;
  • русифицированное меню;
  • отличная комплектация.

Недостатки:

  • значимых нет.

Excellent Package - награда за уникальную комплектацию и оригинальную упаковку

Благодарим компанию «Русский Стиль»
за предоставленный на тестирование проектор Optoma HD82.





11 августа 2009 Г.
