DLP-проектор Optoma PK-101


8 апреля 2009 года компании Русский Стиль и Optoma провели совместную пресс-конференцию «Optomaтизация в Русском Стиле». На этой пресс-конференции было объявлено, что в марте 2009 года официальным дистрибутором продукции Optoma стала компания Русский Стиль. С апреля 2009 года Русский Стиль начинает поставлять в Россию 31 модель проекторов, в том числе 4 для домашнего кинотеатра, 25 для бизнеса и образования, развлекательный центр со встроенным DVD-плеером и карманный проектор Optoma PK-101. Побочным, но приятным результатом данного события стало то, что в нашу тестовую лабораторию на длительное тестирование попал последний самый маленький представитель линейки.

Комплект поставки, характеристики и цена

Projector, general view

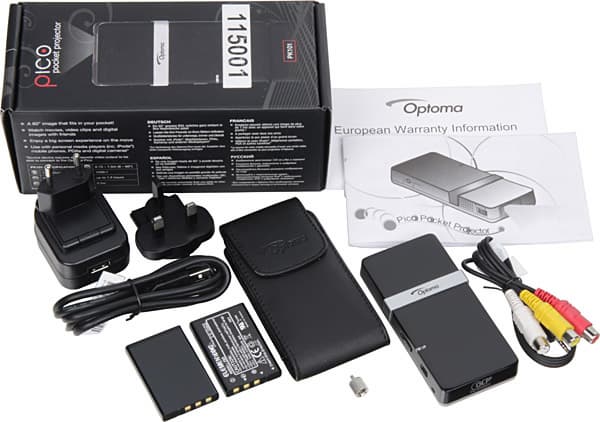

В небольшой аккуратной коробочке обнаружилось:

  • Проектор
  • Руководство пользователя, несколько языков, русский есть
  • Кабели
    • Штекер миниджек 2,5 мм на 3 гнезда RCA, композитное видео и стереоаудио
    • USB, штекер типа A на мини-USB типа B
  • Переходник на штативное гнездо
  • Блок питания, 100-240 В 50/60Гц на 5 В 1 А, две сменные вилки: тонкая евро и британская
  • Два литий-ионных аккумулятора, 3,7 В, 1100 мА·ч
  • Чехол

Паспортные характеристики

Технология проецирования Pico DLP, один чип DMD, LED-источник
Матрица* 0,17″, 4:3, DarkChip3
Разрешение матрицы* HVGA, 480×320
Объектив Фиксированное фокусное расстояние, ручная регулировка фокуса
Срок службы LED-источник 20000 ч
Световой поток Нет данных
Контрастность 1000:1
Размер проецируемого изображения, 3:2 (в скобках — расстояние до экрана) От диагонали 127 мм, 106×71 мм (0,2 м)
До диагонали 1676 мм, 1395×930 мм (2,636 м)
Интерфейсы
  • Гнездо миниджек 2,5 мм, 4 контакта, композитное видео и стереоаудио
  • Гнездо мини-USB типа B, только питание и зарядка
Форматы входного сигнала Композитный видеосигнал NTSC или PAL
Звуковая система Один встроенный динамик 0,5 Вт
Размеры (Ш×В×Г)** 53×17(19 с ножками)×106 мм
Масса* 90,7 г без аккумулятора,
116,9 г с аккумулятором
Время автономной работы До 2 ч
Cредняя текущая цена по Москве Н/Д(1
Ссылка на сайт производителя www.optoma.co.uk
* Характеристики чипа DLP Pico серии 210
** Измерено в iXBT

Внешний вид

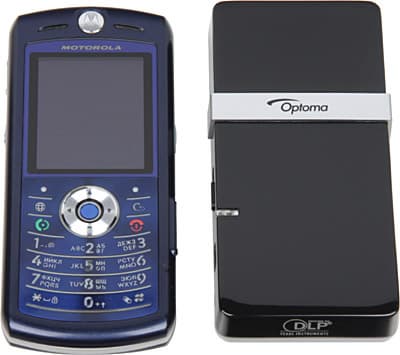

Проектор имеет размеры и вес среднего сотового телефона, разве что чуть потолще. Для сравнения на фотографии слева помещен телефон Motorola L7e.

Compare

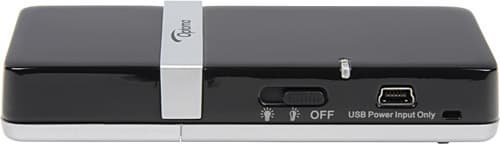

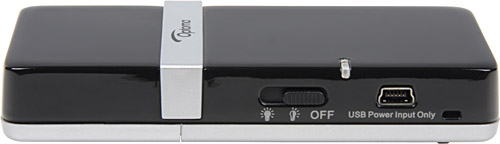

Корпус проектора изготовлен из пластика. Наружные поверхности имеют глянцевое лаковое покрытие черное сверху и серебристое снизу. Покрытие это относительно устойчиво к появлению царапин. На левом боку — движок включения/выбора режимов (средняя или высокая яркость), USB-гнездо, проушина для шнурка.

Left

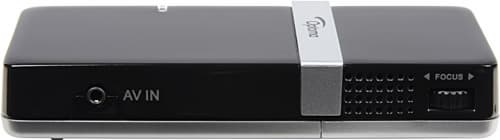

Выше, между движком и USB-гнездом расположен индикатор заряда. На правом боку — аудио/видеовход, решетка миниатюрного динамика и колесико настройки фокуса.

Right

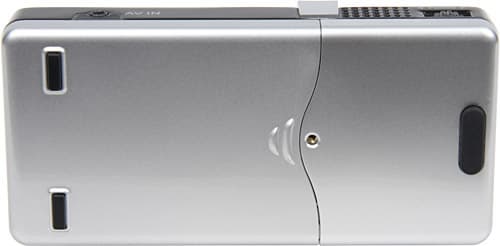

На нижней поверхности находятся крышка аккумуляторного отсека, три резиновые ножки-прокладки и отверстие, под которым расположена металлическая втулка с резьбой.

Bottom

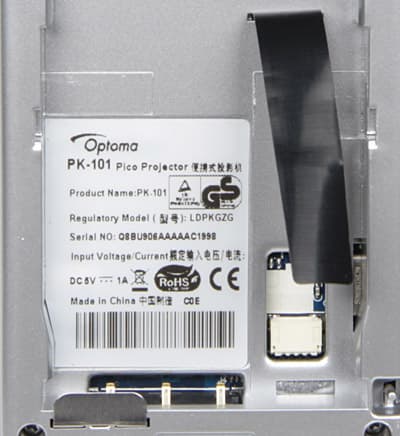

Ввернув в это отверстие переходник из комплекта, проектор можно закрепить на обычном фотоштативе. Под аккумулятором спрятан небольшой разъем, видимо, предназначенный для сервисных целей.

Label

Для хранения и переноски проектора можно использовать чехол из комплекта поставки. Чехол этот имеет довольно толстые и жесткие стенки, язычок на плоских магнитах, который переходит в пристроченную в двух местах полоску, предназначенную для подвески на ремень.

Коммутация

Ничего хитрого. С помощью комплектного переходника проектор подключается к источнику композитного видеосигнала и стереофонического аудиосигнала. Так как переходник заканчивается гнездами RCA, то в простейшем случае потребуется еще кабель с RCA-разъемами. Для подключения к телефону, фотоаппарату, портативному плееру и т.д. придется воспользоваться фирменными кабелями или переходниками. В качестве опции предлагается кабель с джеком 3,5 мм для телефонов Nokia, а в Штатах, по всей видимости, в комплект поставки входит кабель для iPod. Проектор принимает только NTSC- и PAL-сигналы.

Управление проекцией

Lens

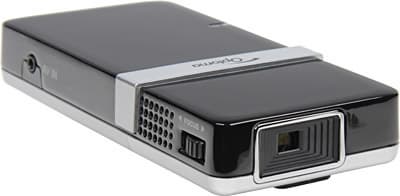

Фокусное расстояние фиксированное и не меняется. Проекционное отношение (расстояние до экрана, деленное на ширину экрана) равно около 1,9. Например, для проекции на весь лист А4 его нужно расположить примерно на расстоянии 56 см от объектива. Проекция направлена вверх, так что нижняя граница изображения находится примерно на оси объектива. Фокусировка изображения на экране производится вращением ребристого колесика сбоку. Колесико имеет очень небольшой диапазон поворота, поэтому настраивать фокус довольно трудно. Соотношение сторон картинки равно 3:2. Не совсем понятно, почему так, ведь на сайте компании Texas Instruments мы нашли информацию только об одном чипе DLP Pico с разрешением 480×320 пикселей и соотношением сторон 4:3 (его характеристики приведены в таблице выше). То ли в Optoma PK-101 используется другой чип, то ли часть пикселей не задействованы. В любом случае нестандартное соотношение сторон приводит к тому, что для картинки с исходным форматом 4:3 изображение немного вытянуто по горизонтали, а для анаморфированной картинки наоборот сжато.

Тестирование качества изображения и звука

В качестве источника композитного PAL-сигнала мы использовали Blu-ray-плеер Sony BDP-S300. Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут. Тестовые ANSI-шаблоны были записаны на диск DVD-Video. Результаты измерений для проектора Optoma PK-101:

Световой поток
Режим высокой яркости 8,3 лм
Режим пониженной яркости 5,8 лм
Равномерность +37%, -62%
Контрастность 350:1

Максимальный световой поток примерно такой же, как у проектора, входящего в набор DLP Pico Projector Kit от компании Texas Instruments (для него заявлено 7 лм). Вообще по данным TI на основе чипа DLP Pico серии 210 можно создавать проекторы со световым потоком до 20 лм. Возвращаясь к герою данного обзора, заметим, что 8 лм в полной темноте более-менее достаточно для проекции на экран шириной до 1 м, на более широких экранах картинка выглядит уж совсем тусклой, а в нормально освещенном помещении яркости проектора как раз достаточно для проекции на лист формата А4. Неравномерность освещенности большая, визуально это проявляется в том, что центральная часть изображения заметно ярче периферийной, а углы затемнены. Контрастность высокая. Измерения контрастности в центре экрана при чередующемся выводе белого и черного полей (метод full on/ full off) дали значения 2100:1, что даже больше заявленной, впрочем, из-за очень малой освещенности черного поля контрастность определена с большой погрешностью.

В отличие от типичного одночипового DLP-проектора в данном проекторе нет вращающегося светофильтра, вместо него и лампы используются три светодиода (красный, синий и зеленый), включающиеся поочередно. Частота смены цветов составляет 100 Гц при PAL-сигнале, при этом зеленый светодиод, видимо, включается в два раза чаще остальных. Эффект «радуги» наблюдается, но из-за очень низкой яркости в глаза он не бросается. Межпиксельная решетка очень тонкая.

По характеру отображения черно-белых мир видно, что четкость картинки ограничивает разрешение матрицы, а не качество видеотракта. В итоге яркостная четкость составила порядка 400 ТВЛ (в принципе, для композитного сигнала она может достигать 540), а цветовая 110 ТВЛ для PAL и около 90 ТВЛ для NTSC сигнала (нормой считается не менее 130). Оверскан незначительный — около 1%. Цвета выглядят немного пересыщенными, видимо, светодиоды имеют узкий спектр испускания, в результате чего цветовой охват шире стандартного. В светах градации отображаются хорошо, но тенях темно-серые оттенки сливаются с черным. В итоге, если не поднимать яркость настройками источника видеосигнала, то на темных сценах просто ничего не видно. В целом проектору лучше всего удаются анимационные вещи типа «Симпсонов», там и яркость в кадре достаточная и цветопередача особого значения не имеет.

Встроенный динамик очень тихий, фактически его слышно только в полной тишине. На самом проекторе регулятора громкости нет, но, видимо, он есть на опциональном кабеле-адаптере.

Определение времени автономной работы

От свежезаряженного аккумулятора в режиме высокой яркости и без звука проектор работает один час, максимум на 8 мин дольше. В режиме пониженной яркости без звука — 1 ч 38 мин. Таким образом, заявленные 2 часа работы — это от двух комплектных аккумуляторов в сумме. При работе на высокой яркости участок корпуса над объективом нагревается примерно до 45° или чуть больше, остальные области тоже нагреваются, но не так сильно. Заряжаются аккумуляторы в самом проекторе и только в том случае, если проектор выключен. Об окончании зарядки свидетельствует погасший красный индикатор. На полную зарядку аккумулятора уходит примерно 3 часа или немного больше. Проектор может работать, питаясь только от блока питания без вставленного аккумулятора. Измерения потребляемого тока дали следующие результаты:

Режим работы Среднее значение тока, мА Пиковое значение тока, мА
Зарядка аккумулятора на начальной стадии 482
Высокая яркость со звуком 877 1513
Пониженная яркость со звуком 559 942
Высокая яркость без звука 821
Пониженная яркость без звука 509

Таким образом, подключив проектор к одному порту USB, можно заряжать аккумулятор и, в крайнем случае, включать его в режиме пониженной яркости со звуком. В режиме высокой яркости, да еще и со звуком мощности одного порта USB может не хватить. Эксперименты с имевшимся компьютером показали, что запаса мощности одного USB-порта хватало на работу проектора на высокой яркости без звука, но при включенном звуке проектор периодически отключался. Теоретически штатного аккумулятора на 1100 мА·ч должно хватать на 1100 мА·ч / 821 мА = 1 ч 20 мин работы в режиме высокой яркости без звука, что близко к значениям, определенным экспериментально. (Возможно, после двух циклов разряда-заряда аккумуляторы еще не достигли заявленной емкости, и вообще, не факт, что емкость указывается для таких больших токов разряда.)

Выводы

Не будем утверждать, что компания Optoma первой разработала Pico-проектор. Например, Toshiba еще в декабре 2008 года демонстрировала в Москве работающий проектор размером с сотовый телефон, однако, по всей видимости, именно Optoma PK-101 стал первым массовым и доступным проектором карманного формата. По-хорошему, обсуждать достоинства и недостатки можно, только явно или неявно сравнивая с конкурентами, но такого рода проектор мы тестируем в первый раз. Тем не менее, исходя из общих соображений, перечислим следующие:

Достоинства:

  • Приятный дизайн
  • Хорошая комплектация

Недостатки:

  • Неудобная настройка фокуса
  • Завал в тенях
  • Искажение пропорций до 3:2



P.S. На сайте компании Optoma на большинстве фотографий, иллюстрирующих возможные способы применения карманного проектора, люди что-то пьют и явно не безалкогольное. То есть проектор позиционируется в основном как развлекательное устройство. Неужели это всего лишь игрушка?

Благодарим компанию «Русский Стиль»
за предоставленный на тестирование проектор Optoma PK-101
