Кинотеатральный Full HD LCD-проектор
Epson EH-TW3600


История имеет тенденцию повторяться. Аналогом пары EH-TW2900 и EH-TW3500 — бюджетных Full HD-проекторов компании Epson — сейчас является пара моделей EH-TW3200 и EH-TW3600, отличающаяся от своих предшественников в основном типом используемых матриц — на смену TN пришли матрицы VA. Так как проектор модели EH-TW3200 подробно рассмотрен в предыдущей статье, то в данном обзоре некоторые разделы сокращены до ссылок на соответствующие разделы в опубликованном ранее материале.

Содержание:

Комплект поставки, характеристики и цена

Технология проецирования 3LCD
Матрица 0,74″, P-Si TFT, 3 панели, 16:9, поколение D7 («Dream 7»), VA (C²Fine)
Разрешение матрицы 1920×1080
Объектив зум 2,1x, F2,0—3,17, f = 22,5—47,2 мм
Лампа 200 Вт UHE (E-TORL)
Срок службы лампы 4000 ч
Световой поток 2000 ANSI лм
Контрастность 50 000:1 (full on/full off при включенной Автонастр. диафр.)
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) минимум 0,76 м (0,87—1,88 м)
максимум 5,08 м (6,01—12,76 м)
Интерфейсы
  • Видеовход, композитный, RCA
  • Видеовход, S-Video
  • Видеовход, компонентный Y/Cb/Cr (Y/Pb/Pr), 3 RCA
  • Видеовход, VGA, mini D-sub 15 pin
  • Видео, HDMI (в. 1.3a, DeepСolor, x.v.Color, CEC), 2 шт.
  • RS-232C, D-sub 9 pin (m), удаленное управление
  • Управление экраном, 3,5 мм гнездо миниджек, 12 В при включенном проекторе
Форматы входного сигнала телевизионные (композитный и S-Video): NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM
компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
аналоговые RGB-сигналы: VGA-WXGA (640×480—1280×1024 и 1360×768)
цифровые сигналы HDMI (RGB и компонентные): до 1080p@24/30/50/60 Гц
Уровень шума 22 дБ в режиме пониженной яркости, 28 дБ в режиме высокой яркости
Особенности
  • Сдвиг объектива ±96° по вертикали и ±47° по горизонтали
  • Обработка видео 10 бит
  • Видеопроцессор Pixelworks DNX
  • Оптический фильтр Cinema Filter
Размеры (Ш×В×Г) 450×148,3×389,7 мм (с выступающими частями)
Масса 7,3 кг
Потребляемая мощность (220-240 В) 272 Вт, 224 Вт в режиме пониженной яркости, 0,3 Вт в режиме ожидания
Напряжение питания 100-240 В, 50/60 Гц
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(1)
Ссылка на сайт производителя www.epson.ru
Отчеты MonInfo HDMI
VGA
Комплект поставки
  • Проектор
  • Краткое руководство
  • CD-ROM c инструкциями по эксплуатации на нескольких языках, pdf-файлы, есть на русском языке
  • Кабель питания, 3 м
  • ИК-пульт ДУ и два элемента питания AA для него
  • Крышка на объектив

Внешний вид

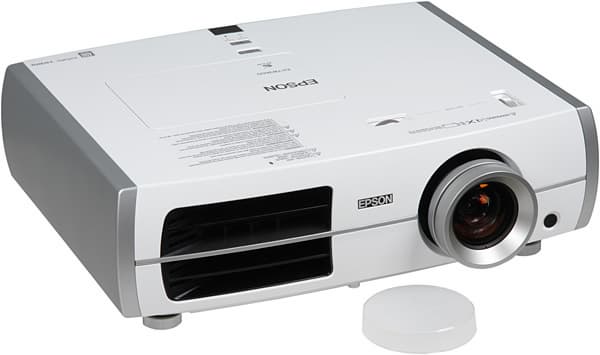

Projector, general view

Корпус проектора изготовлен из пластика с белым блестящим, но не зеркально гладким покрытием. Покрытие это относительно прочное, а из-за хаотического расположения мельчайших блесток отпечатки пальцев, мелкие царапины, пыль и др. загрязнения и повреждения на корпусе не бросаются в глаза. Боковые панели, узкая полоска на передней панели и объектив изготовлены из пластика с серебристо-серым покрытием.

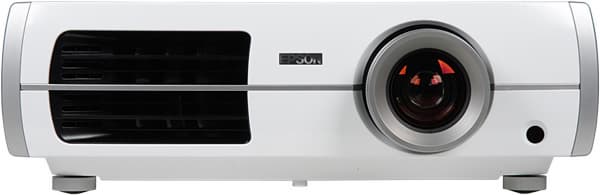

Front view

На верхней панели ближе к объективу расположены колесики сдвига объектива, ближе к центру — крышка отсека лампы, и ближе к задней части — две кнопки (питания и выбора источника), два индикатора состояния и окошко ИК-приемника, немного захватывающее заднюю панель для лучшего обзора.

Top

В режиме ожидания значок на кнопке питания неярко подсвечивается синим, при работе синим подсвечивается и кнопка выбора источника, а в переходных режимах прогрева и охлаждения ободок вокруг кнопки питания медленно мигает. Подсветку этих кнопок можно выключить в меню. Остальные кнопки помещены на левый бок.

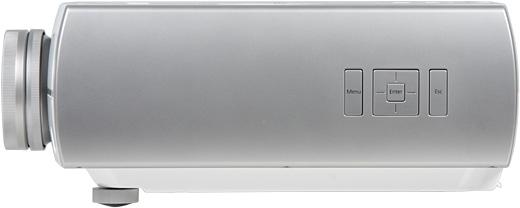

Left

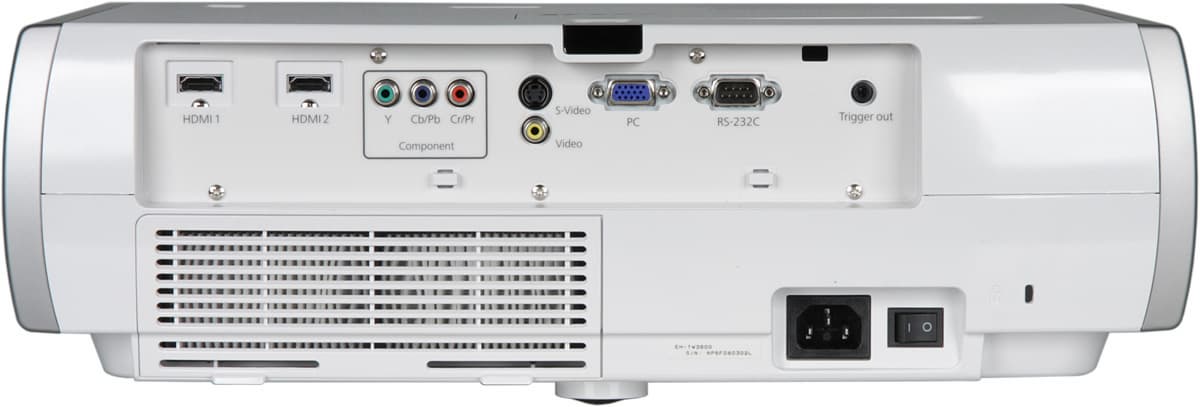

Интерфейсные разъемы находятся в не очень глубокой нише на задней панели. Дно этой ниши выложено матовой прочной пленкой, предотвращающей появление некрасивых царапин на корпусе. Кроме того, на заднюю панель помещены разъем и механический выключатель питания, разъем для замка Кенсингтона и съемная решетка воздушного фильтра.

Rear panel

Две скобочки в нише с разъемами предназначены для фиксации отходящих кабелей, например, с помощью пластиковых хомутиков. Чтобы придать проектору аккуратный вид — скрыть разъемы и отходящие кабели, — на заднюю часть проектора можно надеть кабельную крышку, поставляемую как дополнительный аксессуар. Выдувается теплый воздух через черную решетку на передней панели (вперед и вправо). Рядом с объективом находится второй ИК-приемник. Проектор оснащен двумя передними вывинчивающимися из корпуса ножками (примерно на 40 мм), позволяющими устранить небольшой перекос и/или немного приподнять переднюю часть проектора при его размещении на горизонтальной поверхности. Для крепления к потолочному кронштейну в днище проектора вделаны 5 металлических втулок с резьбой. Чтобы при потолочном размещении передний логотип был в правильной ориентации, его можно перевернуть. Лампу и воздушный фильтр можно менять, не снимая проектор с потолочного кронштейна.

Пульт

См. статью про Epson EH-TW3200.

Коммутация

См. статью про Epson EH-TW3200.

Меню и локализация

См. статью про Epson EH-TW3200.

Управление проекцией

См. статью про Epson EH-TW3200.

Настройка изображения

См. статью про Epson EH-TW3200.

Дополнительные возможности

См. статью про Epson EH-TW3200.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения, если не указанно иное, проводились при сдвиге объектива вверх примерно на 50% (низ изображения находился примерно на оси объектива). Результаты измерений для проектора Epson EH-TW3600 (если не указано иное, то установлено минимальное фокусное расстояние, лампа включена на высокой яркости, выбран режим Динамический и отключена Автонастр. диафр.):

РежимСветовой поток
Динамический 2260 лм
Пониженная яркость 1820 лм
Гостиная 1710 лм
Нейтральный 730 лм
Кино 740 лм
РежимРавномерность
Динамический +10%, −28%
РежимКонтрастность
Динамический 310:1

Максимальный световой поток немного выше паспортного значения (заявлено 2000 лм). Режим Динамический — это самый яркий режим, так как в нем отсутствует цветокоррекция. Равномерность освещенности приемлемая. Контрастность высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.

Режим Контрастность
full on/full off
Динамический 1700:1
Гостиная 1160:1
Нейтральный 1150:1
Кино 1170:1
Динамический,
максимальное фокусное расстояние
2420:1
Динамический,
максимальное фокусное расстояние,
Автонастр. диафр. = Низкая или Выс. скорость
85 500:1

Контрастность относительно высокая, хотя и ниже, чем у проекторов Epson с DeepBlack. При включенной динамической диафрагме контрастность больше заявленного значения 50000:1, впрочем, при значениях в десятки тысяч эта разница не имеет принципиального значения. Алгоритм работы диафрагмы очень близок к тому, что реализован в модели Epson EH-TW3200. Приведенный ниже график зависимостей яркости от времени получен при переключении с вывода черного поля на вывод белого поля после 5-секундного периода вывода черного поля:

Diaphr

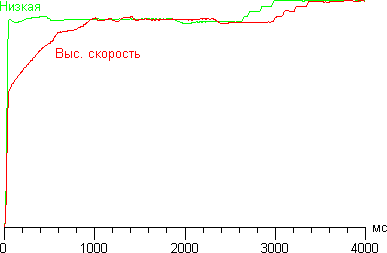

Графики роста яркости при переключении с черного поля на белое при различных значениях Автонастр. диафр. Для наглядности графики сглажены.

В случае проекторов предыдущего поколения яркость просто монотонно возрастала, сейчас в аналогичном тесте мы видим двухфазную регулировку диафрагмы. Первая фаза — монотонный рост светового потока, вторая — линейный рост с задержкой в пару секунд. Первая фаза выражена только в том случае, если черное поле во весь экран выводилось длительное время. В фильмах такое происходит очень редко, поэтому фактически работает только вторая фаза — ступенчатая и небольшая подстройка яркости. В результате пользы от динамической диафрагмы не очень много и иногда при резкой смене с темной сцены на светлую можно заметить неестественное скачкообразное изменения яркости.

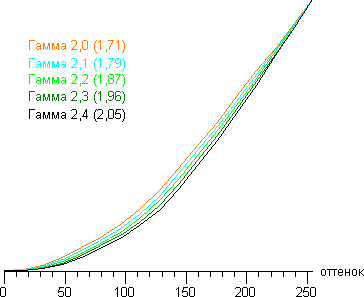

Для оценки характера роста яркости на шкале серого мы измерили яркость в 16 точках на шкале серого для пяти значений параметра Гамма при выбранном профиле Кино (в скобках приведено значение показателя аппроксимирующей функции):

Gamma

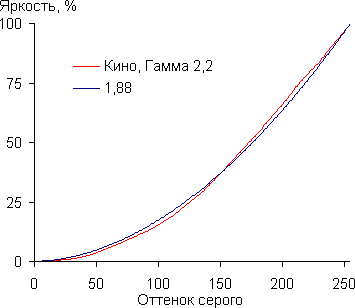

Видно, что данный параметр определяет скорее тенденцию, чем точно значение показателя гамма-кривой. Яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) мы измерили для профиля Кино при Гамма = 2,2:

Gamma

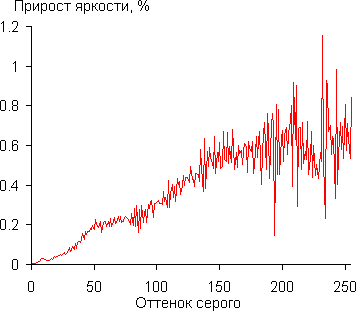

График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Gamma

Тенденция роста прироста яркости сохраняется во всем диапазоне и каждый следующий оттенок значимо ярче предыдущего.

В режиме высокой яркости потребление электроэнергии составило 259 Вт, в режиме пониженной яркости — 210 Вт, в режиме ожидания — 0,4 Вт. Механический выключатель на задней панели полностью отключает проектор от сети.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Высокой яркости 34 Очень тихо
Пониженной яркости 28,5 Очень тихо

Проектор достаточно тихий даже в режиме высокой яркости. Шум равномерный и не раздражает. Динамическая диафрагма работает очень тихо.

Тестирование видеотракта

См. статью про Epson EH-TW3200.

Определение времени отклика и задержки вывода

На графиках зависимости яркости от времени видна высокочастотная модуляция, которую пришлось немного сгладить, поэтому времена отклика могут быть немного завышены. Время отклика при переходе черный-белый-черный составило 6,5 мс (3,7 вкл. + 2,8 выкл.). Для полутоновых переходов среднее суммарное время отклика составило 9,9 мс. Такой скорости матриц более чем достаточно для просмотра фильмов и для игр. Отличия значений времен от результатов для проектора Epson EH-TW3200 можно объяснить различной степенью сглаживания исходных зависимостей яркости от времени.

Задержка вывода изображения относительно ЭЛТ-монитора составила около 10,2 мс при VGA-, 5,7/17,1 мс при HDMI(DVI)-подключении (проектор как первичный/вторичный монитор). Такая задержка вывода практически не ощутима.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват зависит от текущего профиля. В Динамический охват близок sRGB, в режимах с включенным оптическим фильтром охват шире sRGB:

Gamut
Динамический.

Gamut
Нейтральный.

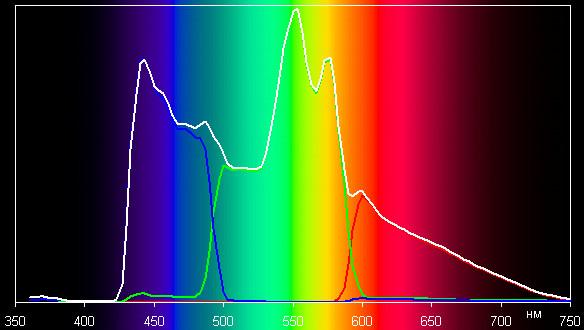

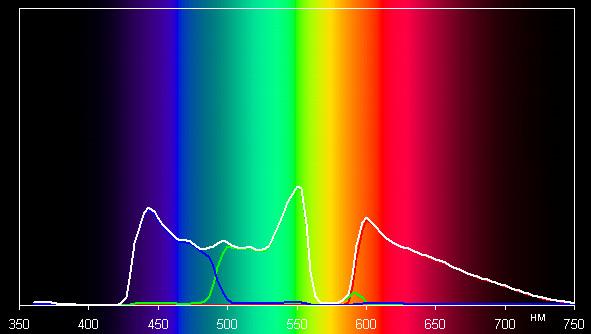

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для профилей Динамический и Нейтральный (масштаб по вертикали разный):

Spectrum
Динамический.

Spectrum
Нейтральный.

Видно, что в Динамический спектр лампы утилизируется по максимуму. При выборе режимов, в которых включается оптический фильтр, в спектре подавляется полоса между красной и зеленой компонентами и немного понижается плечо синей компоненты, что увеличивает цветовой охват, а для выравнивания цветового баланса сильно понижается яркость синей и зеленой компонент. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае трех профилей. Близкие к черному значения можно не учитывать, так как цветопередача на самых темных участках не так важна, да и погрешность измерений для них очень высокая.

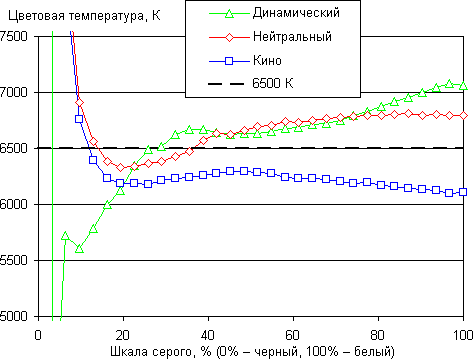

CCT

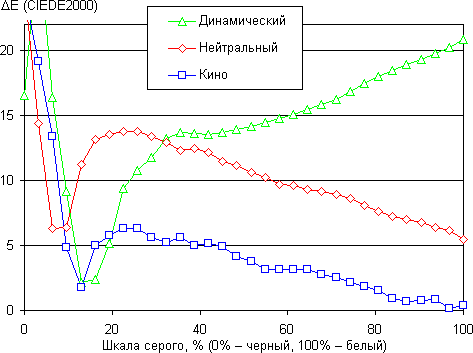

DE

Из предустановленных профилей цветопередача ближе всего к стандартной в случае профиля Кино. При желании ручной подстройкой параметров можно попробовать добиться лучшей равномерности оттенков на шкале серого.

Выводы

Результаты предсказуемые, но и несколько неожиданные. Предсказуемые в той части, что модель подороже продемонстрировала бо́льшую контрастность, а неожиданным аспектом оказалось то, насколько контраст EH-TW3600 оказался выше, чем у EH-TW3200. В итоге на вопрос, перекрывает ли эта разница разницу в цене, ответить очень сложно. В целом, проектор Epson EH-TW3600 будет хорошим выбором при создании домашнего кинотеатра среднего ценового диапазона.

Достоинства:

  • Хорошая цветопередача
  • Относительно высокая яркость
  • Тихая работа
  • Механизм сдвига объектива и трансфокатор имеют большие рабочие диапазоны
  • Удобный пульт ДУ с подсветкой
  • Функциональный и практичный дизайн корпуса
  • Русифицированное меню

Недостатки:

  • Значимых нет

Основные различия между моделями

Характеристика/особенность Epson EH-TW3200 Epson EH-TW3600
Цвет корпуса Белый Белый с серебристыми боковинами
Максимальный световой поток, лм 1680 2260
Контрастность ANSI 260:1 310:1
Максимальная нативная контрастность 1070:1 2420:1
Максимальная динамическая контрастность 20 200:1 85 500:1
Уровень шума (экономичный режим), дБА 32 28,5
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) $1548(4) Н/Д(1)
