Мультимедийный DLP-проектор
BenQ SP831


В качестве ответной реакции на распространение ноутбуков с широкоформатными экранами практически все производители проекторов ввели в линейки мобильных презентационных проекторов модели с матрицей WXGA. Обычно эта аббревиатура означает разрешение 1280 на 800, что соответствует типичному экрану ноутбука из класса ультрапортативных. В проекторе BenQ SP831, тем не менее, установлена матрица с промежуточным разрешением 1280 на 768 — между кинотеатральными 1280 на 720 (16:9) и ноутбучными 1280 на 800 (16:10). Намек на универсальность данного проектора?

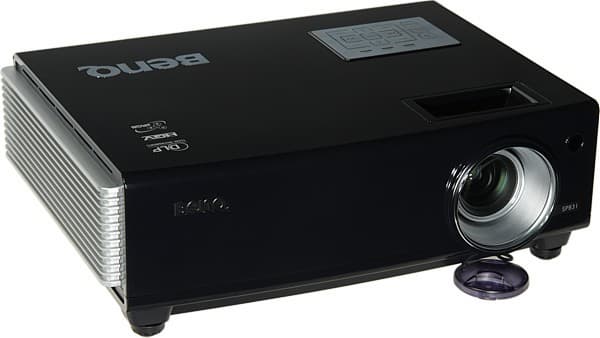

Projector, general view

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

Внешний вид проектора — это сочетание традиции и уступок моде. Традиция заключается в том, что корпус изготовлен из пластика с черным и серебристым покрытием, а модная тенденция — черный глянец верхней и передней панелей. Жаль, идея с резиноподобным покрытием в BenQ MP771 была, на наш взгляд, очень перспективной. На зеркально-черном пластике, разумеется, очень заметны мелкие повреждения и следы от пальцев, и он не очень твердый. Впрочем, судя по габаритам и весу, проектор занимает промежуточное положение между стационарными и мобильными проекторами, поэтому у него немного шансов быстро потерять внешний лоск. На верхней панели находится блок с кнопками и индикаторами состояния.

Control panel

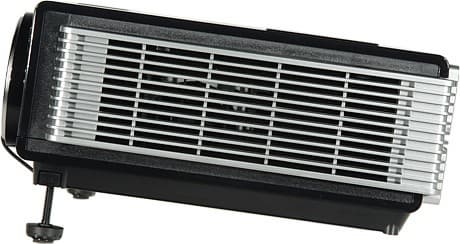

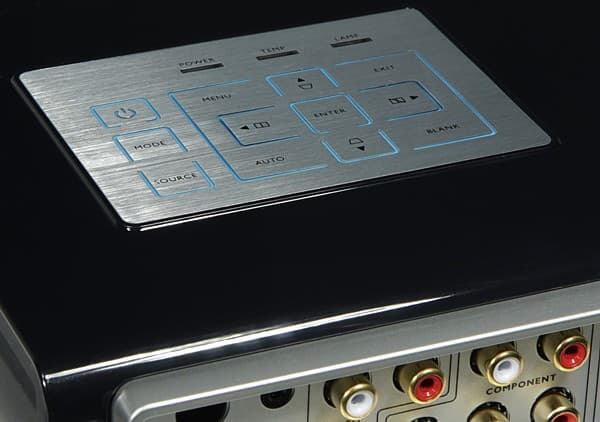

Кнопки, очерченные вырезами в металлической пластине, выглядят как сенсорные, но на самом деле, они мембранные с довольно тугим кликом. Пользоваться ими на ощупь практически невозможно. Ребра на боковых поверхностях образуют решетки вентиляции (слева — забор воздуха, справа — выпуск нагретого), а сзади выполняют чисто декоративную функцию.

Left

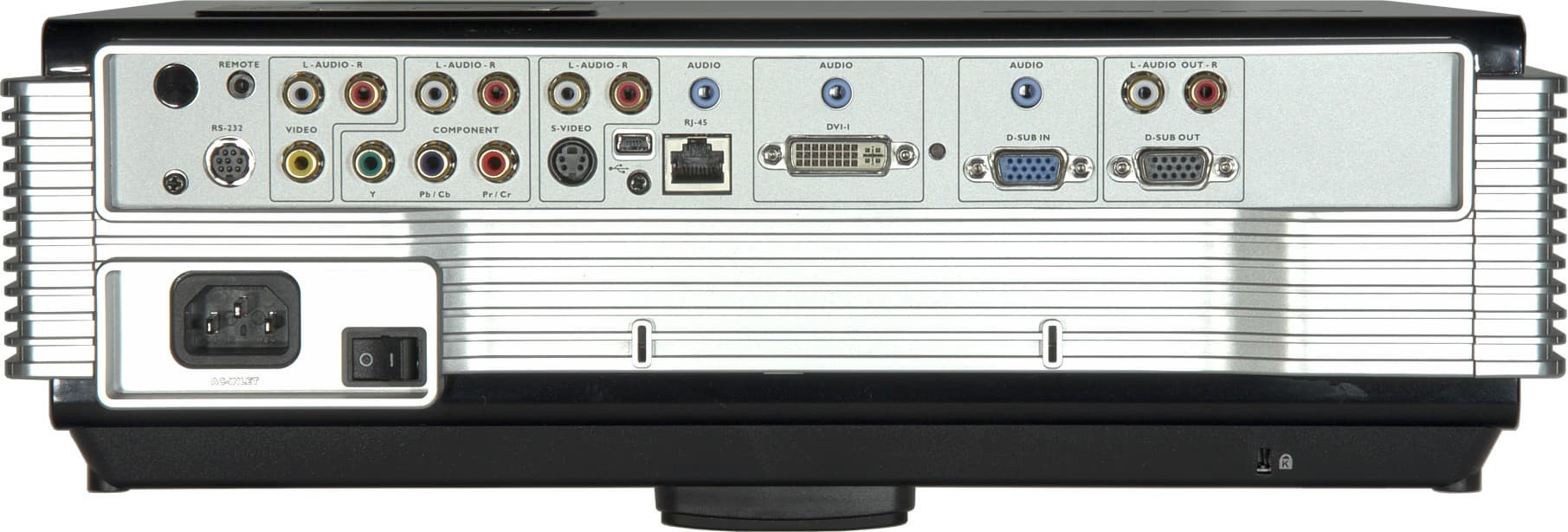

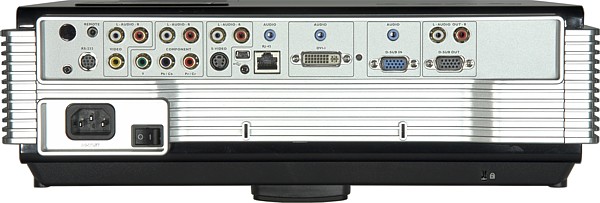

Многочисленные разъемы, в том числе и разъем для замка Кенсингтона, помещены на заднюю панель.

Rear

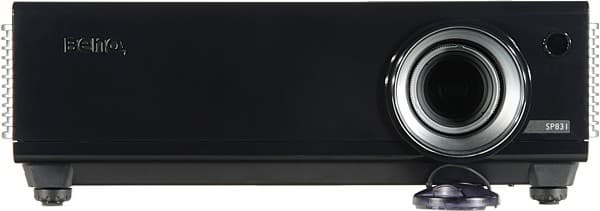

Решетки двух миниатюрных динамиков — на днище. ИК-приемников тоже два — спереди и сзади.

Front

А ножек три: широкая — сзади по центру, и две передние — по бокам, оснащенные фиксаторами для быстрого выпуска и резьбой для тонкой подстройки высоты. В днище проектора вделаны 4 металлические втулки с резьбой — к ним крепится потолочный кронштейн. По всей видимости, в проекторе нет заменяемого или требующего очистки воздушного фильтра, по крайней мере, в руководстве из регламентных процедур описана только замена лампы.

Пульт

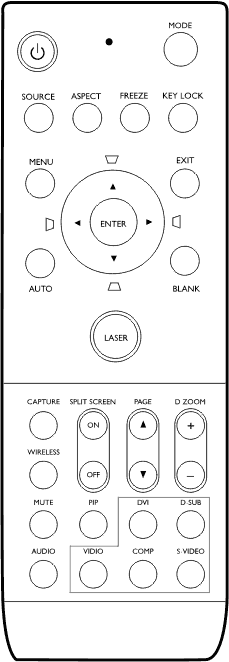

Вместе с проектором нам достался пульт от BenQ MP771. Судя по приведенному в руководстве рисунку, родной пульт отличается от имевшегося наличием ряда дополнительных кнопок.

Remote control

Меню

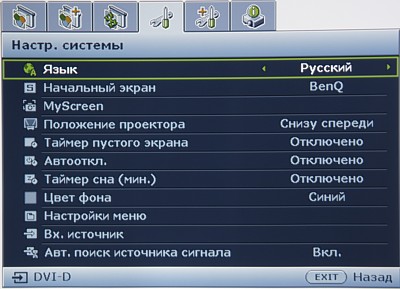

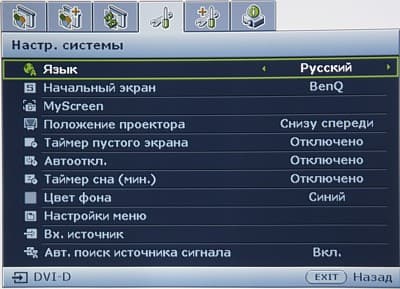

В меню используется читаемый шрифт без засечек. Навигация удобная.

OSD

При настройке параметров изображения меню остается на экране, что несколько затрудняет оценку происходящих изменений. Есть русская версия экранного меню. Перевод на русский язык, в целом, адекватный. Из замеченных несуразностей — словосочетание Режим фотосъемки. Кстати, объемистое русскоязычное руководство можно скачать с сайта компании.

Коммутация

Интерфейсных разъемов много — пять типов видеовходов, каждый из которых спарен со своим аудиовходом (3,5 мм стереоминиджек или пара красно-белых RCA). О том, что производитель предполагает работу с бытовыми источниками видеосигнала, свидетельствует наличие обособленного компонентного входа (стандартные три RCA) и поддержка HDCP, наличие которой позволяет подключать проектор к видеотехнике с HDMI-выходом, например, к DVD- или BD-плееру с помощью простого пассивного переходника с HDMI на DVI. Вход DVI универсальный — принимает как аналоговые (RGB), так и цифровые видеосигналы (RGB и цветоразностные).

Для передачи видеосигналов с VGA-входа на внешний монитор предназначен VGA-разъем серого цвета. Внешнюю аудиосистему можно подключить к двум RCA-разъемам. Разъем RJ-45 предназначен только для работы с модулем передачи видеосигнала Signal Shuttle, позволяющим организовать проводное соединение с компьютером на расстоянии до 100 м без потери качества изображения. Питание на проектор подается через стандартный трехштырьковый разъем. Есть механическая кнопка выключения питания. Источники изображения перебираются кнопками SOURCE на корпусе и на пульте, или непосредственно выбираются одной из пяти специализированных кнопок на пульте или в меню установок.

OSD

В наличии отключаемый автоматический поиск активного подключения. Проектором, видимо, можно дистанционно управлять по интерфейсу RS-232. По крайней мере, в качестве опции предлагается соответствующий кабель, останется только найти список команд и настройки протокола.

Управление проекцией

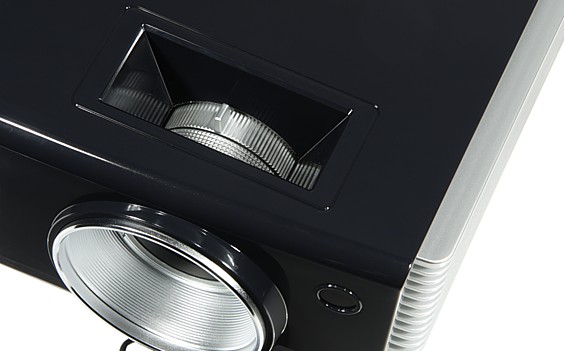

Фокусировка изображения на экране осуществляется с помощью ребристого кольца на объективе, а изменение фокусного расстояния — рычажком на объективе. Оба органа управления доступны через глубокий вырез в корпусе.

Lens

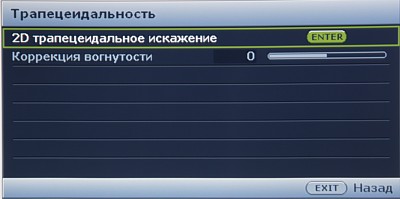

Неудобно то, что при настройке размера изображения сбивается фокус. Положение объектива относительно матрицы настроено так, что нижний край изображения находится чуть выше оси объектива. В проекторе есть функция ручной цифровой коррекции вертикальных и горизонтальных трапецеидальных искажений и, что нам еще не встречалось, коррекция бочкообразных искажений (трудно представить, что такая коррекция кому-нибудь понадобится, разве что при проекции на сферически выпуклые или вогнутые поверхности).

OSD

Настройку проекции может облегчить функция Образец (вывод сетки или цветных полос).

Режимов геометрической трансформации шесть: 4:3 — вывод вписанной по высоте картинки с соотношением сторон 4:3 в центре экрана; Анаморф. — вывод в формате 16:9 с черными полосами сверху и снизу и с растяжением по горизонтали при необходимости; Заполн. — принудительное растяжение на весь экран; Letter box — равномерное увеличение картинки 4:3 до тех пор, пока она не впишется в экран по ширине; Шир. — неравномерное растяжение до соотношения 16:9 (в центре искажения меньше); и Реальн. — отображение пиксель-в-пиксель в случае сигналов с разрешением равным или меньшим 1280 на 768. При наличии неиспользуемых черных полос снизу и сверху, изображение можно сдвигать по вертикали. Также картинку можно в небольших пределах сдвигать вверх-вниз и вправо-влево с выходом за границы проекции.

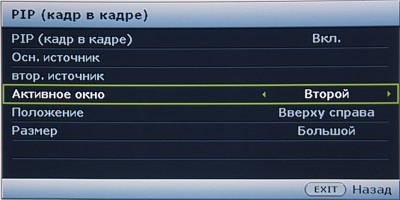

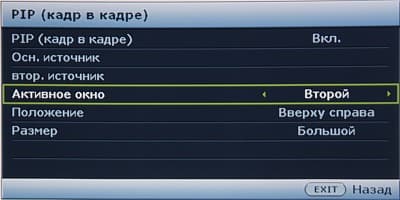

Есть цифровое увеличение с возможностью сдвига области увеличения. Кнопка BLANK временно выключает проекцию (можно задать на какой срок), а кнопка FREEZE переводит проектор в режим стоп-кадра. Параметр Настройка нерабочей области определяет величину обрезки краев изображения (сопровождаемое увеличением до области проекции). В проекторе имеется функция картинка-в-картинке (PIP) и разделения экрана (Split Screen) на две области с разными источниками изображения.

OSD

OSD

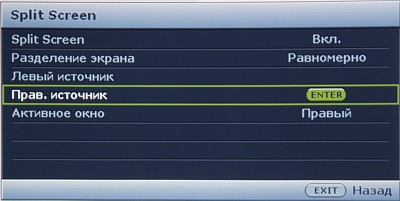

На сочетание источников для основного и дополнительного окна и для половинок экрана накладываются некоторые ограничения (см. руководство).

Проектор допускает настольное и потолочное размещение, и может работать как в режиме фронтальной проекции, так и на просвет. Проектор длиннофокусный, поэтому при фронтальном проецировании его лучше размещать за первым рядом зрителей.

Настройка изображения

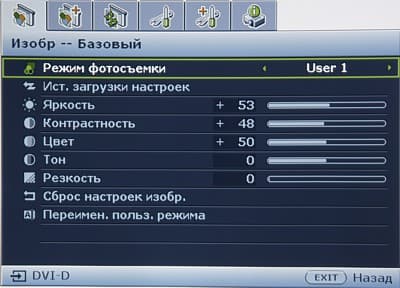

На странице меню Изобр — Базовый представлены всем понятные настройки: Яркость, Контрастность, Цвет (насыщенность), Тон (Оттенок) и Резкость (контурная резкость).

OSD

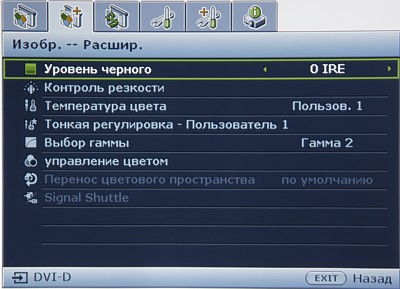

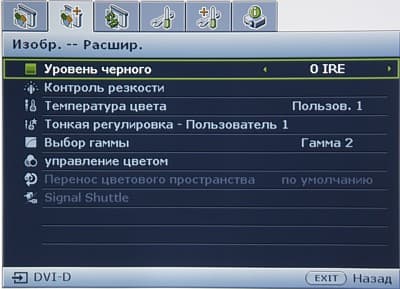

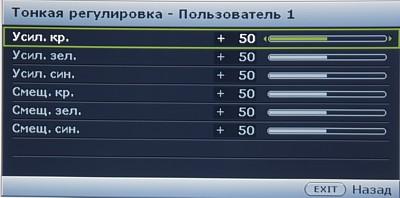

Продвинутые пользователи могут заглянуть на страничку Изобр. — Расшир., где настраивается фиксированный уровень черного (для России нужно оставить 0 IRE); в подразделе Контроль резкости — уровень шумоподавления, повышения четкости в целом и раздельно по яркостной и цветовой составляющей; выбирается профиль цветовой температуры (4 фиксированных профиля и один настраиваемый пользователем с помощью регулировок яркости и контрастности трех основных цветов).

OSD

OSD

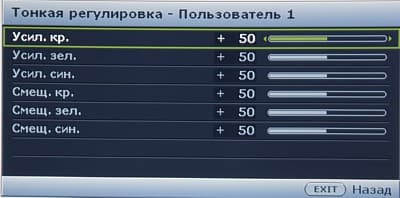

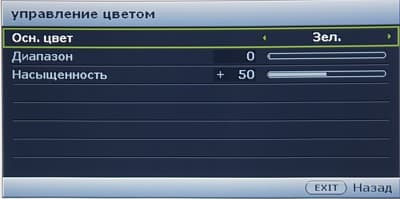

Подраздел управление цветом предоставляет возможность тонкой, но не очень наглядной и очевидной подстройки цветового баланса,

OSD

а настройка Выбор гаммы (список из 8-восьми профилей) влияет на общий яркостный и цветовой баланс, а также, видимо, определяет величину участия прозрачного сегмента в формировании белого поля.

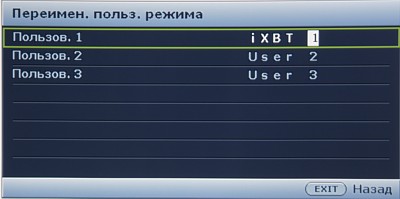

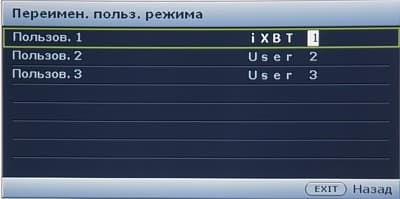

В проекторе имеется несколько предустановленных режимов с фиксированными настройками изображения и три пользовательских режима (Пользовательский 1/2/3), названия которых можно редактировать.

OSD

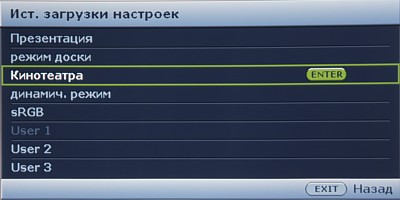

Пользовательский профиль можно создавать на основе другого профиля.

OSD

Также проектор автоматически запоминает некоторые настройки изображения для каждого видеовхода. Яркость лампы и шум от вентиляции можно понизить, присвоив параметру Мощность лампы значение Экон.

Дополнительные возможности

В качестве заставки можно использовать фрагмент проецируемого изображения, захваченный с помощь функции MyScreen. Для исключения несанкционированного использования проектора служат: блокировка кнопок на корпусе проектора и/или на пульте, а также защита паролем доступа к проектору — комбинация из шести нажатий на курсорные стрелки. Для восстановления забытого пароля предлагают обратиться в представительство BenQ. Есть функция автоматического отключения проектора после заданного интервала отсутствия сигнала или просто по истечении заданного периода. Проектор можно отключать от сети сразу после завершения презентации, так как вентиляторы, используя запасенную в емкостях энергию, не дадут лампе перегреться. Предусмотрена возможность использования сменного объектива с другими параметрами.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI, подробно описанной тут.

Результаты измерений для проектора BenQ SP831:

Световой поток
Максимальная яркость лампы 2300 лм
Пониженная яркость лампы 1880 лм
Равномерность +38%, -38%
Контрастность 425:1

Световой поток существенно меньше заявленных 4000 лм. Если ориентироваться на заявленную мощность лампы (300 Вт) и оценочную эффективность современных DLP-проекторов (одночиповых, с четырехсегментным светофильтром), то световой поток этого проектора должен составлять где-то от 3500 лм. Выходит, нам достался дефектный экземпляр. Равномерность освещенности белого поля не очень высокая. Контрастность отличная, во всяком случае, для презентационного проектора.

Звуковые характеристики

Шум от системы вентиляции умеренный.

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Максимальная яркость 39 Тихо
Пониженная яркость 37 Тихо

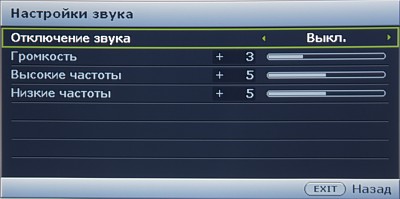

Встроенные динамики негромкие и легко перегружаются. Звук отключается кнопкой MUTE на пульте или в меню.

OSD

Также в меню регулируются: громкость, уровень высоких и низких частот (что для встроенных динамиков не очень актуально). Быстрый вызов странички с настройками звука — кнопкой AUDIO на пульте.

VGA-подключение

Тестирование в основном проводилось при разрешении VGA-сигнала в 1280 на 768 пикселей и вертикальной частоте обновления в 60 Гц. Результат работы функции автоподстройки под параметры VGA-сигнала, в случае удобных изображений, не требует ручной коррекции. Интерполяция из низких разрешений выполняется хорошо, из высоких — чуть хуже. На изображении заметны области с повышенной яркостью (похожие на блики). Белое и черное поля не содержат цветовых примесей. Через вентиляционные решетки проектора проходит немного света. Геометрия и фокусировка идеальные. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, на большей части площади пренебрежимо мала и только в углах доходит до 1/3 пикселя. Сетки пикселей воспроизводятся четко и без артефактов. На шкале серого оттенки различимы в диапазоне 2-250, вариация цветовой примеси на шкале серого незначительная. На фоне яркого белого поля чистые цвета выглядят тускловато. Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 120 Гц (при входном сигнале с 60 Гц вертикальной частоты). Эффект радуги, разумеется, присутствует. Видимо, в проекторе установлен шестицветный светофильтр, в котором присутствуют красный, синий, зеленый, прозрачный, желтый и голубой (cyan) сегменты — результат применения технологии BrilliantColor.

DVI/HDMI-подключение

При подключении к DVI-выходу видеокарты в режиме 1280 на 768 пикселей при 60 Гц картинка очень четкая, без артефактов, на шкале серого оттенки различимы в диапазоне 0-255.

При подключении к HDMI-выходу Blu-ray-плеера Sony BDP-S300 поддерживались режимы вплоть до 1080p. Однако интерполяция из 1080 к разрешению матрицы сопровождалась возникновением заметных артефактов. Наоборот, в режиме 720p картинка была идеальной (при отключении оверскана и растяжения по высоте). Интерполяция из низких разрешений (480 и 576) выполняется хорошо. При цветоразностном кодировании цвета различимы все градации оттенков, при RGB — есть незначительный завал в светах и в тенях. Таким образом, при просмотре DVD-Video лучше оставлять исходное разрешение, а при просмотре HD-видео желательно включать интерполяцию (понижать разрешение) к 720p на стороне плеера.

Работа с источником композитного и компонентного видеосигнала

Яркостная четкость (ТВЛ)
композитный 520 Хорошо
S-Video 530 Хорошо
компонентный (576/480/i/p) более 540 Отлично
компонентный (720p) не более 720 Очень хорошо
Цветовая четкость (ТВЛ)
композитный 120 Отлично
S-Video 130 Отлично
компонентный (576/480/i/p) 270 Отлично
компонентный (720p) более 360 Отлично

Яркостная четкость при композитном и S-Video-подключении несколько ниже возможной. Цветовая четкость очень высокая, но в случае композитного подключения на мирах для определения цветовой четкости присутствовали артефакты. Также черно-белые миры большой площади вызывали срыв строчной синхронизации при композитном и S-Video-подключении. В случае композитного подключения, на неподвижных объектах полностью устраняется характерный цветовой муар. Есть незначительный завал в светах и в тенях, но в границах «безопасного» диапазона (куда должны попадать все оттенки фильма) отображаются все оттенки. При компонентном подключении поддерживаются как стандартные режимы (576/480/i/p), так и 720p, и 1080i, но в режиме 1080i присутствуют погрешности интерполяции. В случае чересстрочных сигналов, «правильный» деинтерлейсинг выполняется для неподвижных объектов, для мир в движении иногда происходил срыв на вывод по полям. Для фрагментов фильмов, требующих преобразование 3-2 и 2-2 (и ряда других), проектор правильно восстанавливал кадр из исходных полей. Для сигналов стандартного разрешения, интерполируем их к разрешению матрицы, проектор выполняет сглаживание границ, что устраняет характерные ступеньки. Функция подавления видеошумов работает очень эффективно, но даже при максимальной степени фильтрации за двигающимися объектами нет хвоста из неубранного шума.

Выводы

Проектор BenQ SP831 удивляет наличием нескольких нетипичных для своего класса особенностей: большого количества видеовходов, функций одновременного отображения видео от двух источников и продвинутого видеопроцессора, обеспечивающего качественные шумоподавление, деинтерлейсинг и интерполяцию из низких разрешений. В том, что проектор можно использовать для проведения эффективных презентаций, нет  сомнений. А как насчет просмотра фильмов? За — широкоформатная матрица, качественная постобработка, хорошая контрастность и поддержка HDCP. Против — несколько тускловатые цвета, относительно высокий уровень шума от системы охлаждения и заметный эффект радуги.

Достоинства:

  • качественный объектив;
  • много видеовходов, в том числе DVI-I-вход с поддержкой HDCP;
  • продвинутый видеопроцессор (шумоподавление, деинтерлейсинг, сглаживание);
  • функции PIP и Split Screen;
  • пульт ДУ с лазерной указкой и функцией дистанционного перелистывания слайдов;
  • возможность работы с модулем передачи видеосигнала Signal Shuttle;
  • русифицированное меню.

Недостатки:

  • в комплекте поставки нет сумки;
  • маркий корпус.
