Объективы для камер Nikon: DX AF-S Nikkor 18-135 mm 1:3.5-5.6G DG и МС МИР-24 Н 2/35


Обычно, первым объективом для зеркалки становится универсальный зум. Иногда, и последним. Мода на зеркальные камеры стимулирует их продажи. Но за этим увлечением многие забывают, что главное преимущество зеркалок — возможность оперативно менять оптику (при этом не заботясь о юстировке), выбирая наиболее подходящую для конкретной задачи. Универсальный зум в первом приближении решает все задачи, позволяя снимать и то, что «далеко» и то, что «близко». Второе приближение — качество почти никого не волнует — для JPEG и фотографии в альбом его хватит с избытком. Поэтому о качественном объективе «зеркальные» любители особенно и не думают. Да еще и стоит он не меньше самОй массовой зеркалки.

Вполне может оказаться, что штатным зумом для цифровой зеркалки Nikon с матрицей DX типоразмера станет DX AFS Nikkor 18-135 mm 1:3.5-5.6G DG. А если фотограф и раньше увлекался фотографией, снимая зеркальными камерами Киев, то вторым, возможно, будет один из «отечественных» объективов. К примеру, МС МИР-24 Н 2/35. При установке на камеру с матрицей DX размера он попадает в классические штатники, передающие изображение так, как мы его видим.

Оба объектива были испытаны с камерой Nikon D40x, которая может снимать и с системной оптикой, и с оптикой, подходящей «по разъему» (статья о камере Nikon D40x).

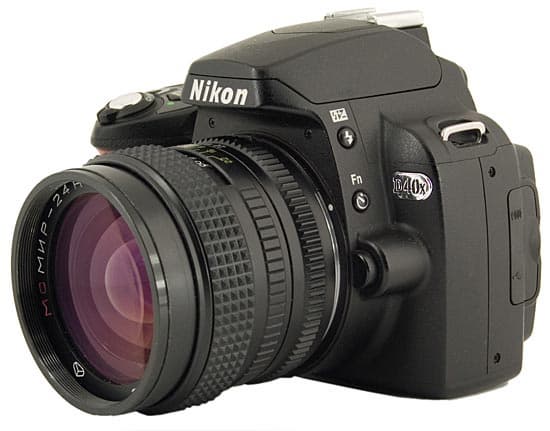

Nikon D40x и объектив Мир-24

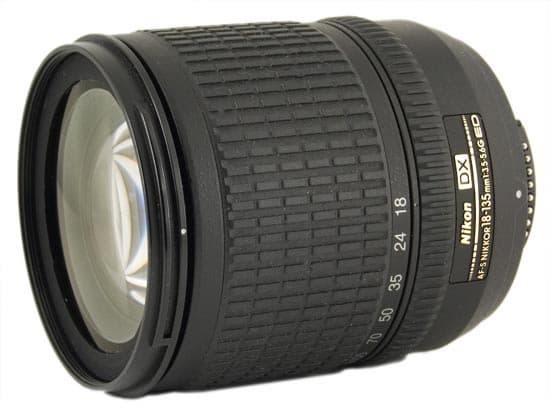

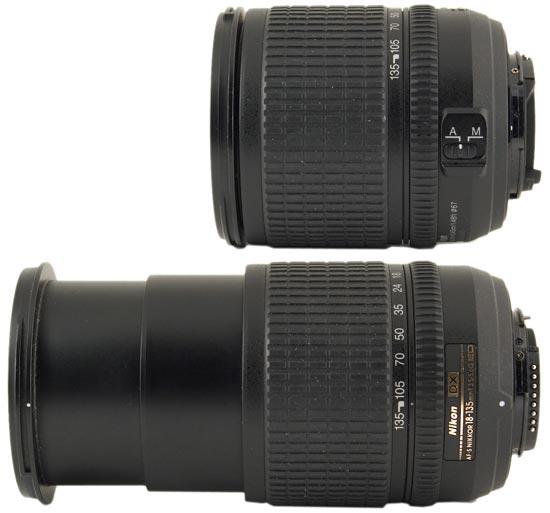

DX AFS Nikkor 18-135 mm 1:3.5-5.6G DG

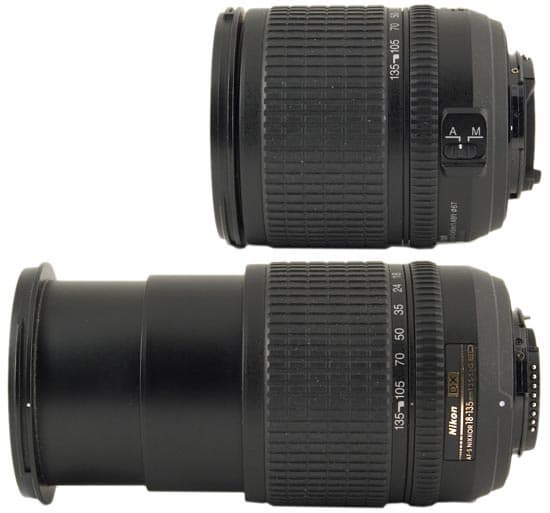

DX AFS Nikkor 18-135 mm 1:3.5-5.6G DG

Оптическую схему и описание объектива DX AFS Nikkor 18-135 mm 1:3.5-5.6G DG можно найти на сайте Nikon (ссылка на страничку с изображениями и оптической схемой). Это компактный (диаметр×длина — 73,5×86,5 мм, светофильтр 67 мм) и сравнительно легкий (385 г) объектив для цифровых камер с матрицей APS размера (формат «DX» в терминологии Nikon). Фокусировка — внутренняя, привод — ультразвуковой мотор Silent Wave Motor, минимальная дистанция фокусировки 0,45 м. В оптической схеме (15 элементов в 13 группах) две асферические линзы и элементы из сверхнизкодисперсного стекла, диафрагма семилепестковая скругленной формы. После автоматической, возможна ручная дофокусировка. Вручную устанавливать диафрагму, разумеется, нельзя — объектив современный «электронный».

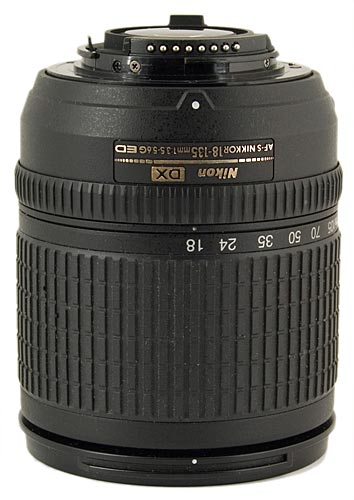

DX AFS Nikkor 18-135 mm 1:3.5-5.6G DG

Конструкция, на первый взгляд, надежная. В новом объективе, который был предоставлен для тестирования, вся механика работает плавно, заметных люфтов нет.

DX AFS Nikkor 18-135 mm 1:3.5-5.6G DG

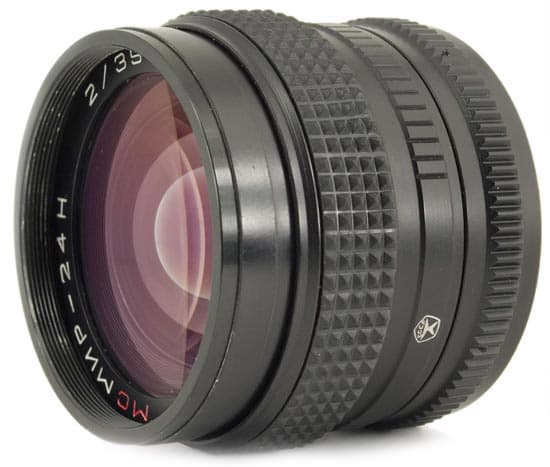

МС МИР-24 Н 2/35

МС МИР-24 Н 2/35

МС МИР-24 Н 2/35 — разработка Государственного оптического института им. С.И. Вавилова (ГОИ) 1976 года. Объектив с резьбовым креплением M42x1 (с моргающей диафрагмой — индекс «М») выпускался на Красногорском заводе, с байонетом («Н» — модификация для камер Киев с байонетом, совместимым с байонетом камер Никон) — на подразделении ПО «Завод Арсенал» в г. Умань. Объективы разных модификаций различаются конструкцией, в том числе минимальной диафрагмой — f/16 для «М» и f/22 для «Н».

МС МИР-24 Н 2/35

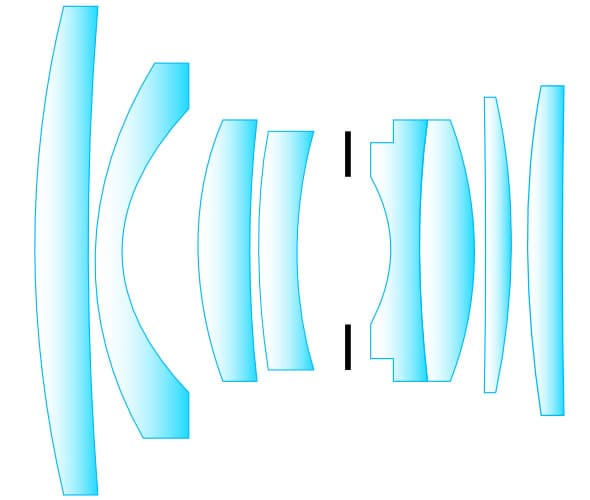

Оптическая схема объектива. 8 линз в 7 группах. Фокусное расстояние 35 мм, относительное отверстие 1:2 (шкала диафрагм 1:2 — 1:22). Ближайший предел фокусировки 0,3 м / 0,25 м (М/Н). Разрешающая способность центр/край 40/21 линий/мм для «М» модификации и 50/22 для «Н» (инструкция к объективу не сохранилась, характеристики приведены по книге «Справочник ФОТОГРАФА» ВШ, 1989).

МС МИР-24 Н 2/35

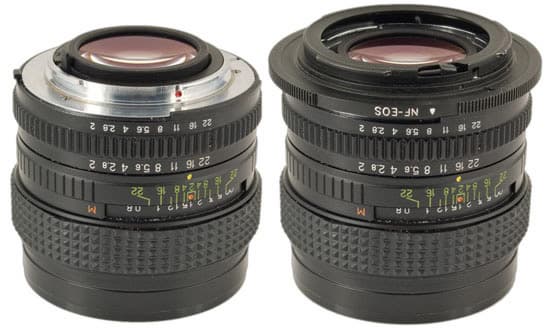

Рабочее расстояние для системы Nikon F/Н(46,5 мм) позволяет устанавливать оптику под Nikon на камеры Canon (44 мм) через переходник. Объектив МС МИР-24 Н 2/35 с ручной установкой диафрагмы через адаптер NF-EOS может быть без проблем установлен на камеру Canon и без ограничений использоваться с ней. К сожалению, для «электронного» объектива, типа DX AFS Nikkor 18-135 mm 1:3.5-5.6G DG, подобное невозможно.

Разрешение и аберрации

Для оценки разрешения и других оптических свойств объективов выполнялась съемка мишени с мИрами. Испытания производились для нескольких диафрагм и фокусных расстояний (для зум-объектива). Использовались камеры Nikon D40x (с оптикой DX AFS Nikkor 18-135 mm 1:3.5-5.6G DG и МС МИР-24 Н 2/35) и Canon EOS 350D (c МС МИР-24 Н 2/35).

При съемке с автофокусным объективом для каждого испытания было сделано по три кадра, из которых потом выбирался лучший. При съемке объективом МС МИР-24 Н 2/35 и камерой Nikon D40x так же для каждого испытания было сделано по три кадра, а контроль фокусировки производился визуально и с подтверждением фокусировки (система подтверждения фокусировки работает на камере Nikon D40x с «любым» объективом). При съемке камерой Canon EOS 350D (подтверждение автофокуса не работает с «механическими» объективами) для каждого испытания выполнялась серия из 10 кадров с визуальным контролем и небольшим систематическим изменением фокусировки, а затем выбирался лучший по четкости снимок. Съемка производилась со штатива с использованием таймера.

Далее приведены фрагменты мишени для центра кадра (фрагмент слева) и правого верхнего края кадра (фрагмент справа) для различных диафрагм. Красным отмечено разрешение в линиях (вместе линий и промежутков) на пиксель, измеренное по радиальной мире в центре кадра и диаметр (в пикселях) для радиальной миры на краю кадра (отмечен для f=32 мм для Nikkor и объектива Мир для удобства сравнения разрешения на краю кадра, чтобы читателю не пришлось загружать фрагменты в графический редактор и самостоятельно измерять).

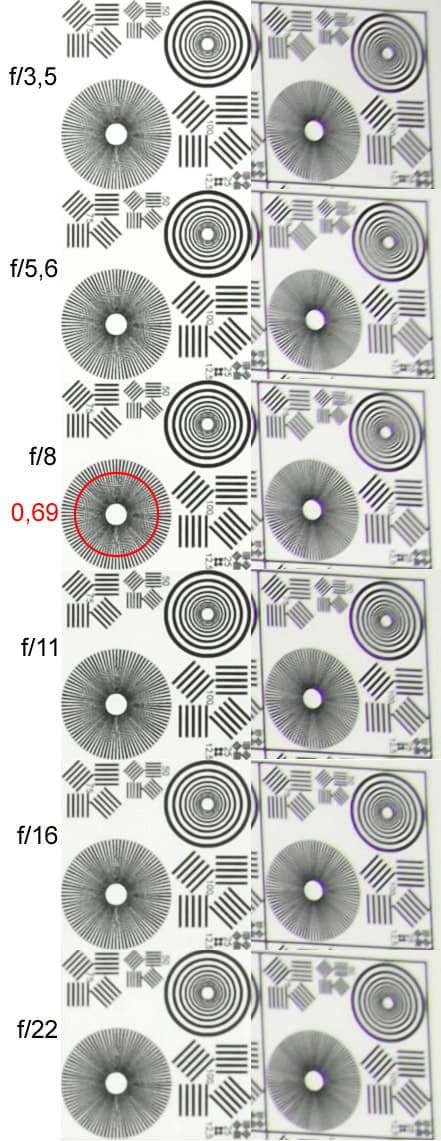

Nikkor 18-135 mm 1:3.5-5.6G DG, 18 мм

Nikkor 18-135 mm 1:3.5-5.6G DG, 18 мм

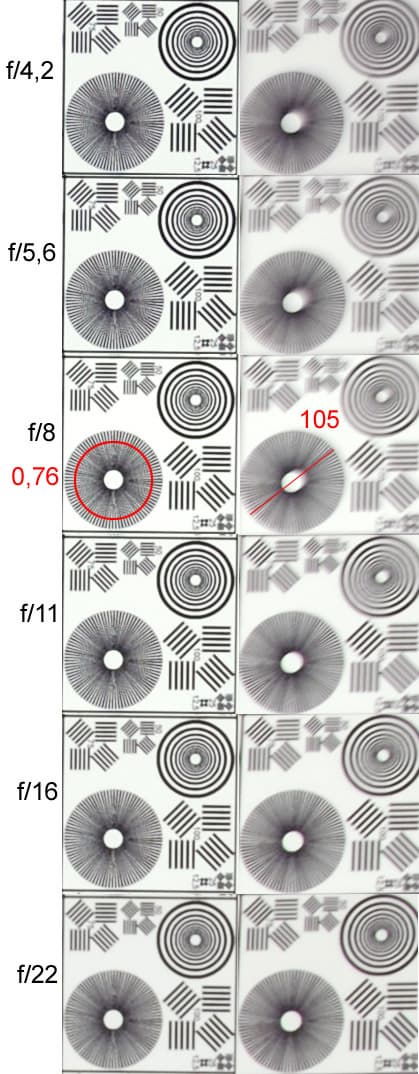

Nikkor 18-135 mm 1:3.5-5.6G DG, 32 мм

Nikkor 18-135 mm 1:3.5-5.6G DG, 32 мм

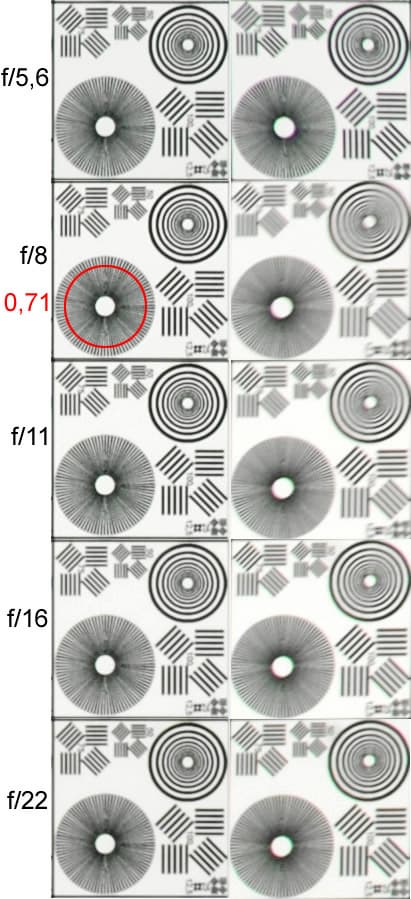

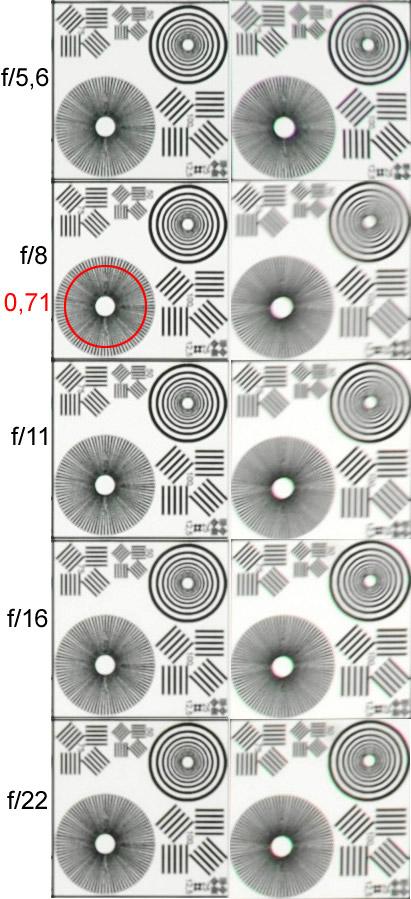

Nikkor 18-135 mm 1:3.5-5.6G DG, 135 мм

Nikkor 18-135 mm 1:3.5-5.6G DG, 135 мм

Недостатки объектива свойственны всем универсальным зумам с большой кратностью — падение разрешение на краю, астигматизм, хроматические аберрации, дисторсия, виньетирование. Три последние проблемы можно эффективно исправить в графическом редакторе. Стоит отметить хорошее разрешение при полностью открытой диафрагме по центру. Чтобы оно стало более-менее хорошим и на краю, объектив надо диафрагмировать на 2-3 ступени. У объектива есть особенность в характере дисторсии. Она минимальна при максимальном фокусном расстоянии, а при среднем (f = 32 мм) такая, какую обычно можно видеть именно у длиннофокусной оптики — заметная«подушка».

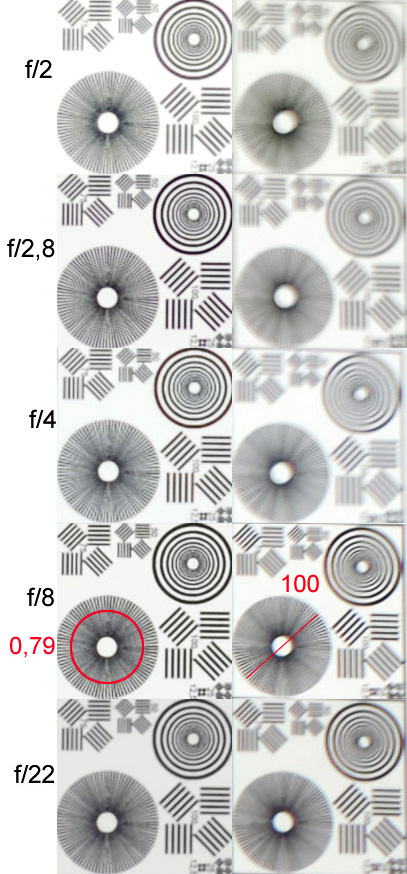

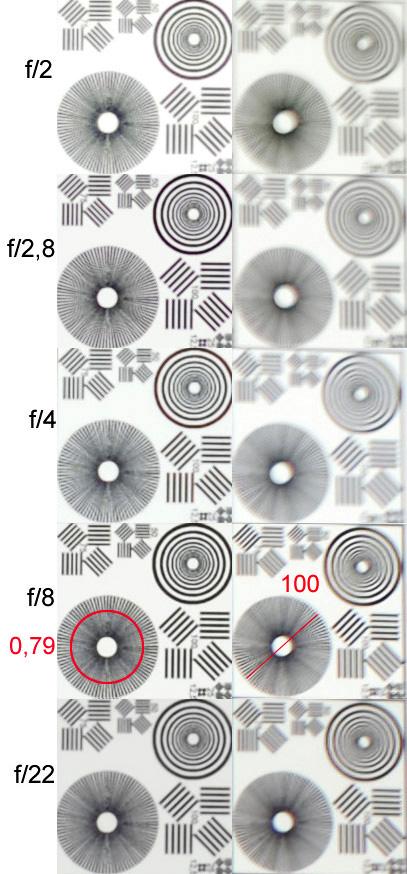

МС МИР-24 Н 2/35, Nikon D40x

МС МИР-24 Н 2/35, Nikon D40x

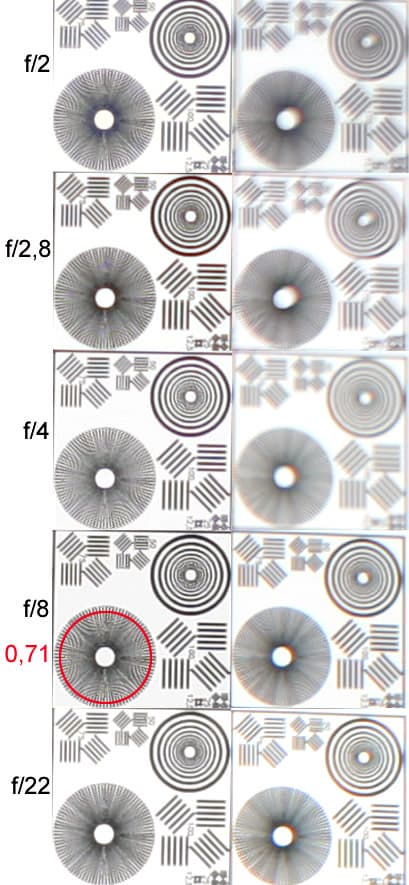

МС МИР-24 Н 2/35, Canon EOS 350D
фрагмент увеличен линейно в графическом редакторе в 1,12Х для удобства сравнения со снимками, сделанными камерой Nikon D40x. Приведено истинное разрешение в линиях на пиксель (красное кольцо для фрагмента при диафрагме f/8), измеренное до увеличения изображения.

МС МИР-24 Н 2/35, Canon EOS 350D

Оптические свойства тридцатилетнего объектива МС МИР-24 Н 2/35 оказались не лучше тех, что продемонстрировал фирменный зум. МС МИР-24 Н 2/35 при меньшем контрасте обеспечивает такое же разрешение, как Nikkor. Ему свойственны характерная для широкоугольника дисторсия, заметные аберрации и астигматизм. Единственным реальным его преимуществом является большая светосила. Причем, при открытой диафрагме разрешение объектива остается достаточно высоким, что не часто свойственно старым «механическим» объективам. Что касается «рисунка», то по тому, как двоится изображение на краю, можно предположить, что он не всем понравится.

Снимки

Nikkor 18-135 mm 1:3.5-5.6G DG

Nikkor 18-135 mm 1:3.5-5.6G DG, 18 мм, f/8, 1/250 c, ISO 100. Исходный файл 1 МБ.

Nikkor 18-135 mm 1:3.5-5.6G DG
Nikkor 18-135 mm 1:3.5-5.6G DG, 135 мм.

Фрагмент
Фрагмент
Фрагмент 1:1 снимка при диафрагме f/5,6, исходный файл 3,5 МБ.
Фрагмент 1:1 снимка при диафрагме f/8, исходный файл 3,6 МБ.



Nikkor 18-135 mm 1:3.5-5.6G DG

Nikkor 18-135 mm 1:3.5-5.6G DG, 32 мм, f/5,6, 1/40 c, ISO 180.

Фрагмент
Фрагмент
Фрагмент 1:1, край кадра, Nikkor 18-135 mm 1:3.5-5.6G DG, 32 мм, f/5,6, 1/40 c, ISO 180. Исходный файл 4,3 МБ.
Фрагмент 1:1, край кадра, МС МИР-24 Н 2/35, f/5,6, 1/50 c, ISO 100. Исходный файл 4,2 МБ.
Фрагмент
Фрагмент
Фрагмент 1:1, центр кадра, Nikkor 18-135 mm 1:3.5-5.6G DG, 32 мм, f/5,6, 1/40 c, ISO 180.
Фрагмент 1:1, центр кадра, МС МИР-24 Н 2/35, f/5,6, 1/50 c, ISO 100.

Nikkor 18-135 mm 1:3.5-5.6G DG

Nikkor 18-135 mm 1:3.5-5.6G DG, 32 мм, f/5,6, 1/50 c, ISO 100.

Фрагмент
Фрагмент
Фрагмент 1:1, край кадра, Nikkor 18-135 mm 1:3.5-5.6G DG, 32 мм, f/5,6, 1/50 c, ISO 100. Исходный файл 4,5 МБ.
Фрагмент 1:1, край кадра, МС МИР-24 Н 2/35, f/5,6, 1/50 c, ISO 100. Исходный файл 4,7 МБ.
Фрагмент
Фрагмент
Фрагмент 1:1, центр кадра, Nikkor 18-135 mm 1:3.5-5.6G DG, 32 мм, f/5,6, 1/50 c, ISO 100.
Фрагмент 1:1, центр кадра, МС МИР-24 Н 2/35, f/5,6, 1/50 c, ISO 100.

Nikkor 18-135 mm 1:3.5-5.6G DG

Nikkor 18-135 mm 1:3.5-5.6G DG, 32 мм, f/5,6, 1/60 c, ISO 100.

Фрагмент
Фрагмент
Фрагмент 1:1, край кадра, Nikkor 18-135 mm 1:3.5-5.6G DG, 32 мм, f/5,6, 1/60 c, ISO 100. Исходный файл 2,8 МБ.
Фрагмент 1:1, край кадра, МС МИР-24 Н 2/35, f/5,6, 1/60 c, ISO 100. Исходный файл 2,7 МБ.
Фрагмент
Фрагмент
Фрагмент 1:1, центр кадра, Nikkor 18-135 mm 1:3.5-5.6G DG, 32 мм, f/5,6, 1/60 c, ISO 100.
Фрагмент 1:1, центр кадра, МС МИР-24 Н 2/35, f/5,6, 1/60 c, ISO 100.


Камера Nikon D40x и объектив Nikkor 18-135 mm 1:3.5-5.6G DG предоставлены Nikon Europe BV, Представительство в СНГ

Цены

В таблице ниже приведена средняя розничная по Москве цена, актуальная на момент чтения вами данной статьи:

Nikkor 18-135 mm 1:3.5-5.6G DG
Н/Д(1)
