huey, версия PRO


huey PRO

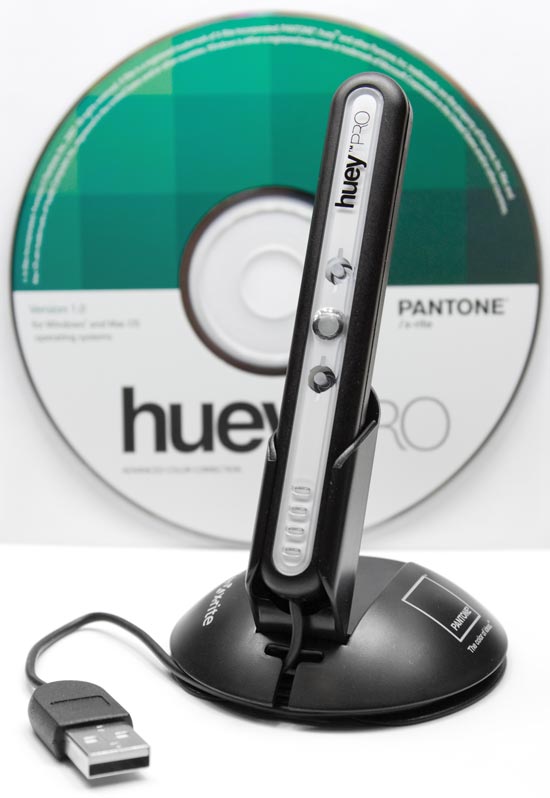

huey PRO — колориметр и программное обеспечение от Pantone — «профессиональная» версия появившегося, примерно, два года назад «простого» huey. Тогда комплект позиционировался, как недорогое простое решение для калибровки и профилирования ЖК и ЭЛТ дисплеев. Предназначенное тем любителям, которые понимают, что качество изображения на их дисплеях зависит и от их правильной настройки, и что такую настройку «на глаз» выполнить невозможно. huey оценили и опытные пользователи. Компактность, простота и невысокая цена — качества необходимые для устройства, которое можно всегда иметь при себе и при необходимости (к примеру, демонстрируя свои изображения) откалибровать чужой дисплей. Возможно, для таких пользователей и выпущен huey PRO.

huey PRO

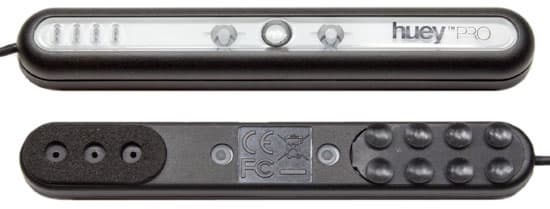

Различаются huey и huey PRO программным обеспечением и, возможно, самим колориметром. По крайней мере, одно внешнее отличие между устройствами найти легко — надпись PRO на корпусе. huey быль описан ранее. Так как huey PRO принципиально от него не отличается не будем повторяться, а вкратце опишем версию PRO и уделим больше внимания различиям. Калибровка и профилирование

huey PRO

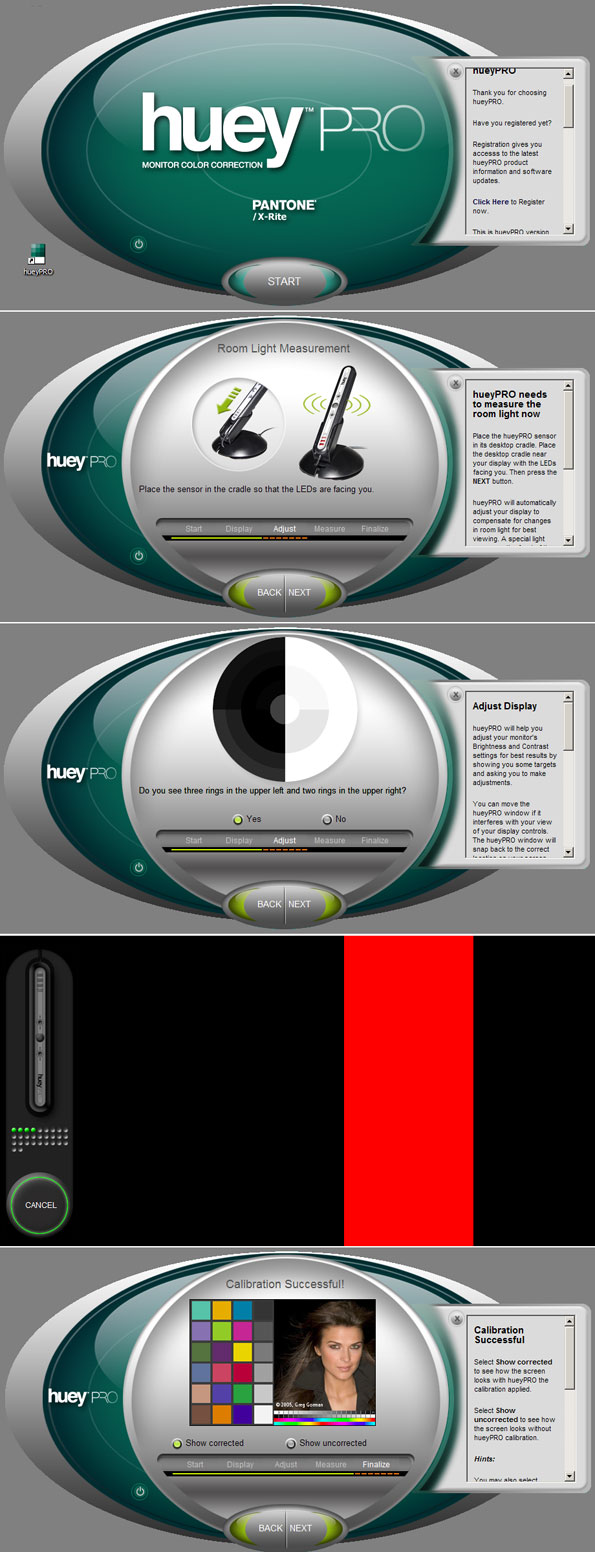

Интерфейс программного обеспечения PRO практически повторяет интерфейс «простого» huey. Пользователь указывает тип дисплея, настраивает при необходимости его с помощью его же органов управления, а затем колориметр измеряет окружающее освещение (уровень освещенности) и промеряет набор цветовых полей (в версии huey Pro их заявлено 29, а в старой, как отмечено в документации, их было меньше — 26), генерируемых программным обеспечением. Вся процедура занимает нескольких минут.

huey PRO

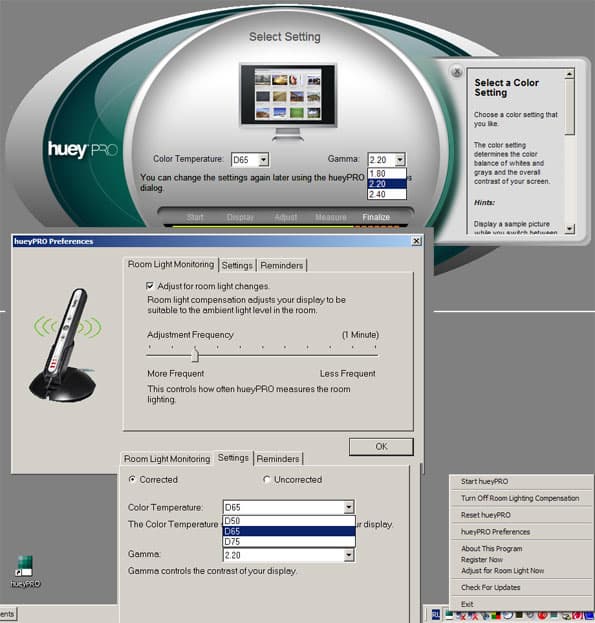

Заключительный этап процесса — выбор параметров дисплея и настройка модуля управления huey, автоматически загружаемого при запуске компьютера (можно вызвать через панель задач). Пользователю нужно указать подходящие значения гаммы и цветовой температуры белого. Это одно из отличий версии PRO — в старом huey пара «точка белого-гамма» задавались «словами», к примеру, «Photo» или «WarmLow» (всего предлагалась дюжина вариантов, реально соответствующих девяти сочетаниям из трех вариантов точки белого 5000 / 6500 / 7500 К и трех для гаммы 1,8 / 2,2 / 2,5). В версии для «профессионалов» можно выбрать из D50 / D65 / D75 и гаммы 1,8 / 2,2 / 2,4.

Затем полученный профиль предлагается сохранить, задав ему осмысленное имя. В прежней версии имя профиля генерировалось автоматически. Таким образом, версия PRO позволяет построить при необходимости несколько разных профилей.

Кроме задания температуры белого и гаммы в окне предустановок, можно еще назначить срок напоминания о необходимости перекалибровки, а так же настроить режим отслеживания внешнего освещения.

Если к компьютеру подключены два дисплея, то на заключительном этапе калибровки можно откалибровать и второй, просто перетащив окно программы huey Pro на второй дисплей. Напоминание о такой возможность заложено в интерфейс версии PRO, в обычном huey такого напоминания нет (тем не менее это не означает, что калибровать двухдисплейную систему нельзя, но успех не гарантируется).Особенности

Одна из важных особенностей huey — возможность править профиль дисплея, меняя гамму и цветовую температуру белого непосредственно в процессе работы. При этом изменения происходят не только на уровне загружаемого при включении компьютера модуля huey, но профиль на самом деле меняется. Изменяются данные в блоке, загружаемом в видеокарту и в блоке, который является описанием дисплея для приложений, поддерживающих управление цветом.

huey PRO

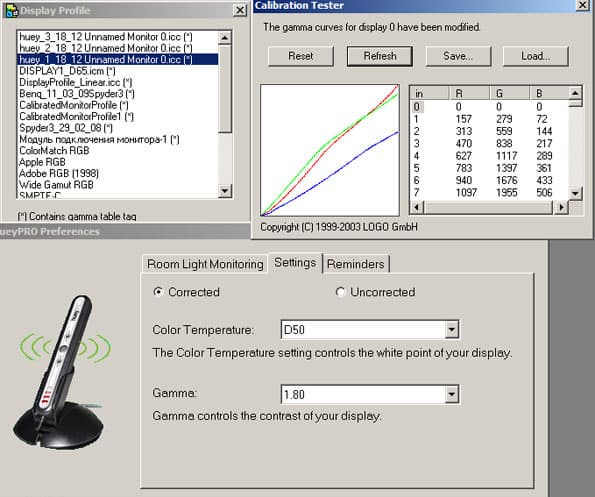

Для изменения гаммы и цветовой температуры белого профиля нужно открыть приложение huey и в окне установок выбрать требуемые параметры. При этом в видеокарту будут загружены новые калибровочные кривые, а в заголовке профиля (который видят приложения, поддерживающие управление цветом) изменятся теги, описывающие профиль.

huey PRO предусматривает возможность создания нескольких профилей с разными именами. Возможно, это особенность конкретного оборудования, но у меня huey PRO при изменении гаммы и цветовой температуры в окне Settings реально мог модифицировать только последний созданный им профиль. Все созданные ранее профили имели «навсегда» заданные гамму и цветовую температуру, актуальные на момент создания следующего за ними по времени нового профиля. Таким образом, для модуля управления huey PRO все старые профили, кроме последнего, как бы защищены от записи, а новый может быть в любой момент перенастроен и перезаписан под новую пару «гамма-цветовая температура».

Какие данные калибровки имеют приоритет, из профиля или из модуля huey PRO? После многочисленных испытаний было выяснено, что в видеокарту загружаются кривые калибровки, соответствующие гамме и цветовой температуре, установленным в модуле huey PRO. Они загружаются:
1) при запуске компьютера,
2) при каждом измерении уровня окружающего освещения, если колориметр huey подключен к компьютеру,
3) при включении/выключении функции отслеживания освещения в управляющем модуле huey PRO.

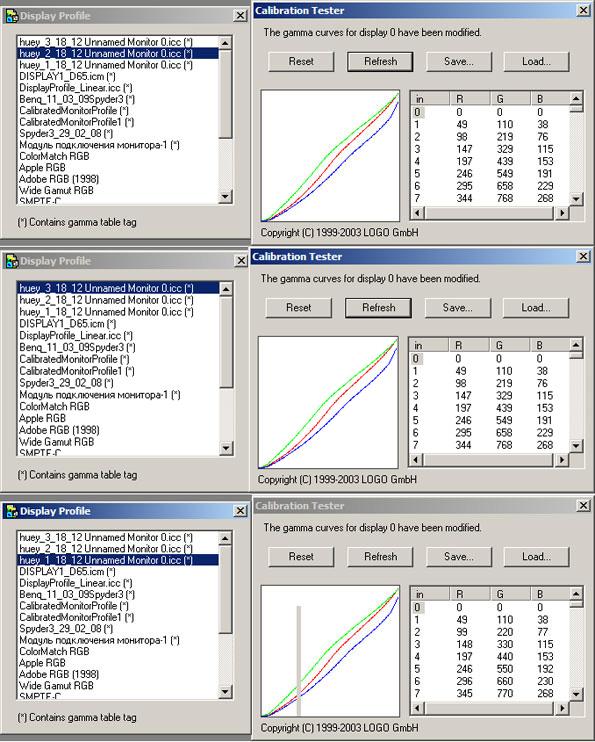

Если сторонней программой, к примеру, Display Profile «загрузить» профиль с другими (отличающимися от установленных в модуле управления huey) значениями калибровочных параметров, то в момент измерения уровня освещения huey PRO скорректирует таблицу настроек видеокарты под калибровочные параметры, установленные именно в huey PRO. Эту автоматику huey PRO можно отключить, закрыв управляющий модуль («выгрузив» его из системы), выключив отслеживание освещения или просто «выдернув» в нужный момент (до цикла измерения окружающего освещения) колориметр из системы.

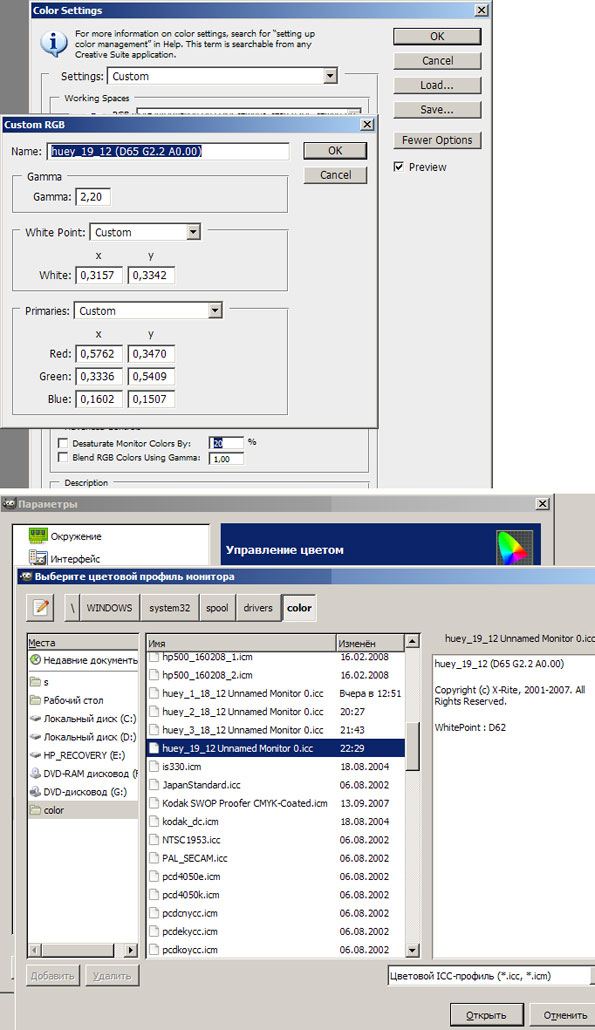

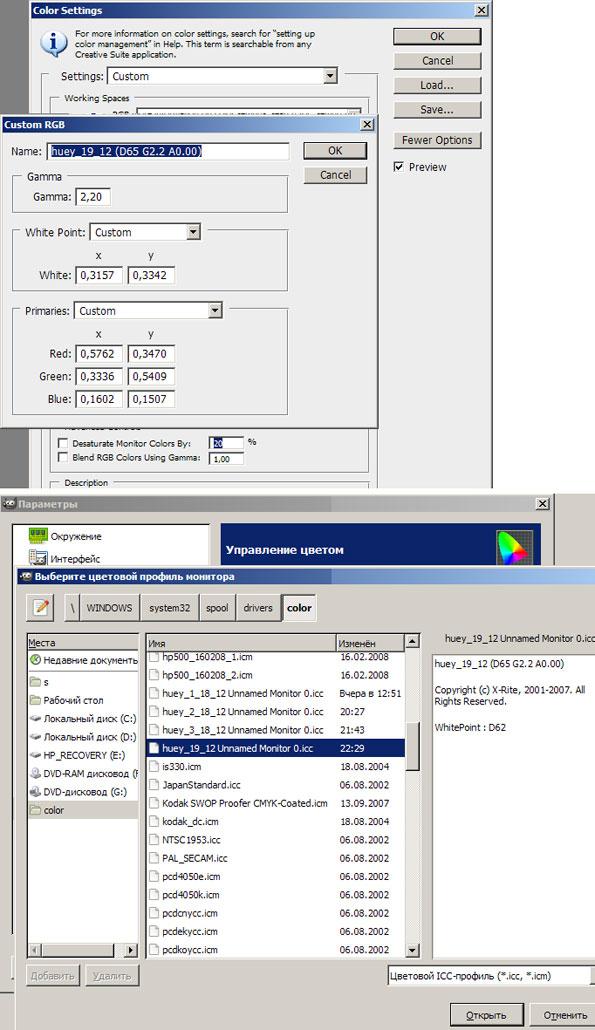

При изменении гаммы и цветовой температуры меняется как сам профиль, так и его описание, что необходимо для корректной работы приложений, поддерживающих управление цветом. Вот как идентифицируют характеристики профиля приложения Adobe Photoshop CS4 (верхний фрагмент) и GIMP 2.6 (фрагмент снизу):

Профили huey PRO в приложениях

Для профиля с установками D65 / гамма 2,2

huey PRO, как его любительская версия, умеет отслеживать уровень окружающего освещения и менять профиль, для компенсации адаптации зрения. Отслеживается именно уровень освещенности. В руководстве мне не удалось найти строгого описания алгоритма поведения автоматики компенсации. Одна из принятых методик предусматривает некоторое изменение уровня яркости дисплея и цветовой температуры при изменении уровня окружающего освещения (в темноте понижается яркость, оттенки воспроизводимых цветов меняются на более теплые, при ярком освещении — наоборот). Скорее всего, так же ведет себя и автоматика huey.

Мне удалось заметить, что huey реагирует, как минимум на три уровня освещения. Причем настройки компенсации, соответствующие минимальному уровняю освещения (темно) «загружаются» так же, если в управляющем модуле выключена функция отслеживания освещения.

Чтобы при изменении окружающего освещения не менялись настройки компенсации и чтобы при выключении функции отслеживания освещения они не сбрасывались до соответствующих темноте, нужно «выдернуть» колориметр из компьютера в тот период времени, когда загружены подходящие настройки компенсации. Вероятно, разработчики не рассчитывали на такое обращение с их устройством, но другой возможности они не предусмотрели.Оценка результатов

Работу системы калибровки и профилирования не просто оценить. Технически это можно было бы сделать, имея под рукой хороший спектрофотометр и специальное ПО. Но, скорее всего, у владельца huey, как и у автора всего этого нет. Поэтому приходится использовать косвенные методы.

Комплект huey PRO был испытан на двух компьютерах с разными ЖК дисплеями. Внешне изображения на этих разных дисплеях после калибровки выглядят очень похоже, а изображения серого клина выглядят действительно монохромными. Значит huey работает и стабильно. Однако, как и для старой версии, для Рro характерно то, что на откалиброванном им дисплее «серый» имеет едва заметный оттенок (возможно, это отчасти и позволяет добиться хорошей монохромности при отображении нецветных изображений). Оттенок этот существенно менее заметен, чем, к примеру, цвет на некалиброванном дисплее или разница оттенков при калибровке дисплея под D65 и D75. (Хотя, отмечу, мне приходилось сталкиваться с комплектами huey PRO, которые настраивали дисплеи некорректно, с заметным оттенком. Судя по описанию подобных случаев в интернете, была выпущена партия huey PRO, которая функционировала неправильно.)

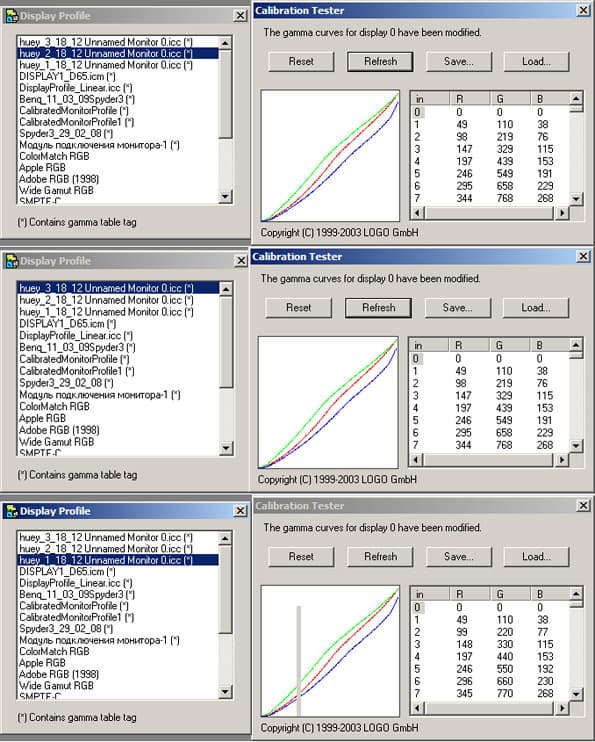

huey — так же хорошо проходит проверку на повторяемость результатов при последовательной калибровке одного и того же дисплея. При этом калибратор в последовательных измерениях крепился на дисплей с небольшими (разумными, теми которые может допустить аккуратный пользователь) вариациями положения, прижима и наклона к поверхности дисплея. Далее приведены калибровочные кривые для трех последовательно построенных профилей. Как видно разница есть, но она совсем не большая.

huey PRO

Без аппаратных измерений можно определить гамму, на которую настроен дисплей. Мишень для визуальной оценки гаммы можно взять http://www.normankoren.com или сделать самому (готовый файл). В программах, которые могут работать с многослойными документами гамму можно достаточно точно определить (методика описана в статье про huey). Однако, для ЖК дисплеев с сильной зависимостью изображения от угла зрения, гамма будет так же зависеть от угла зрения. Для демонстрации эффекта был сфотографирован ЖК дисплей с выведенной на него мишенью:

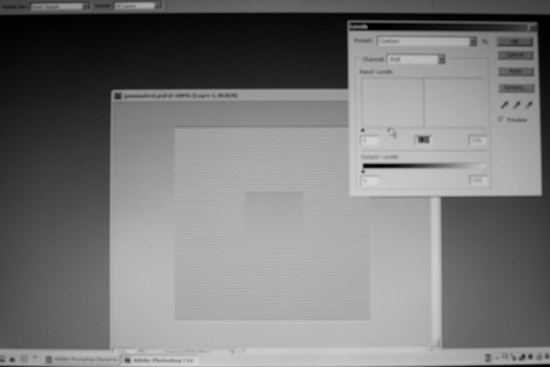

Фотография дисплея с выведенной на него мишенью для определения гаммы

Зависимости изображения от угла зрения проявляется не только для наблюдателя, но и для прибора. Этот вопрос требует отдельного исследования. Для конкретного оборудования, откалиброванного huey под гамму 2,2, визуально оцениваемая как 2,2 гамма получается при прямом угле зрения (в пределах ошибки измерения). Пользуясь этой простой методикой каждый пользователь может оценить, на сколько корректно работает колориметр huey с его конкретным дисплеем.

Еще один косвенный способ оценки работоспособности профиля (не корректности, а именно работоспособности) — сравнение изображений одного и того же файла в разных приложениях, поддерживающих управление цветом. При этом в качестве инструмента для оценки можно использовать фотокамеру. Разумеется, чтобы результат не зависел от угла зрения, камера должна быть установлена на штативе неподвижно относительно дисплея, а мишень в разных приложениях должна отображаться в одном и том же месте экрана. Для примера рассмотрим, как отображают мишени приложения Adobe Photoshop CS4, GIMP 2.6.1 и модуль просмотра Windows XP

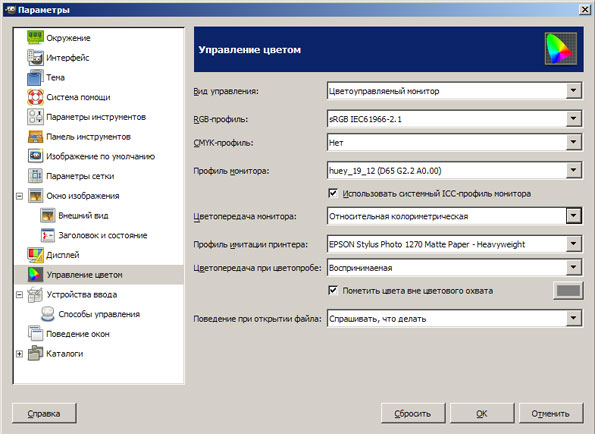

Для тех, кто не знаком с настройкой управления цветом в GIMP, опишем интерфейс окна управления цветом. Для управления цветом нужно выбрать режим «Цветоуправляемый монитор». Далее задать профили рабочих пространств RGB и CMYK. Профиль монитора можно указать вручную в одноименной строке. Но GIMP может считать имя используемого профиля монитора и из модуля управления цветом операционной системы («галочка» — «Использовать системный ICC профиль монитора»). А если ему считать профиль не удастся, то тогда будет использован профиль, указанный «вручную» строчкой выше. Далее в окне управления цветом задается алгоритм пересчета цветов выходящих за охват дисплея («Цветопередача монитора») и принтера («Цветопередача принтера»), а так же профиль принтера и поведение программы при несовпадении профилей открываемых файлов и рабочего.

GIMP, настройка управления цветом

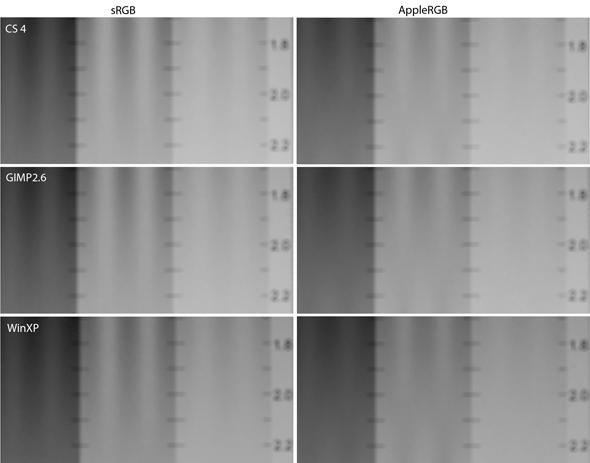

 Испытания проводились следующим образом. В качестве профиля дисплея в приложениях указывался профиль, построенный huey PRO. Сначала с параметрами: гамма 2,2 температура точки белого 6500 К. В окне приложений отображался файл шкалы гаммы с встроенным профилем sRGB, а затем с «назначенным» Apple RGB. Для профиля sRGB в идеале нужно получать при визуальной оценке гамму 2,2, для Apple RGB — 1,8. Съемка производилась расфокусированным объективом, чтобы муар не был заметен. Ось объектива камеры проходила примерно через горизонталь гаммы 2,2. Все три приложения отображают картинки практически идентично, хотя и с заметной ошибкой для случая профиля AplleRGB — гамма ближе к 2, чем к 1,8 (что, отчасти, обусловлено зависимостью наблюдаемой яркости от угла зрения).

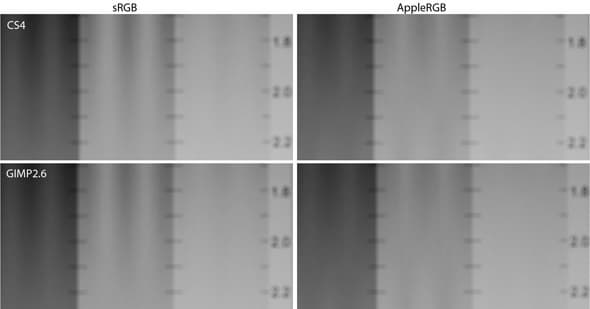

На следующем этапе аналогичные снимки были сделаны при калибровке дисплея под гамму 1,8:

Приведенные фрагменты позволяют сделать вывод о том, что huey строит профили, которые позволяют перечисленным выше приложениям корректно и достаточно точно передавать контраст. Цвет в отличие от контраста на глаз, к сожалению, не оценишь.

Так как сам я уже не представляю, как можно работать на некалиброванном дисплее, huey мне кажется вещью для фотографа очень полезной. Особенно полезной для тех, кто разбираться с управлением цветом не особенно хочет. Но как и младший huey, huey PRO вызывает двойственные ощущения. Во-первых, что все просто и это хорошо. А во-вторых, что все не так просто — есть несколько нюансов функционирования, столкнувшись с которыми неопытный пользователь может решить, что устройство работает неправильно. Как, к примеру, описанная особенность возможности модифицирования только последнего из созданных huey PRO профилей. На калибровку дисплея я потратил минут 10. Но чтобы понять, как я могу использовать ранее созданные профили и проверить, что это работает именно так, у меня ушел, наверное, день. Простые вещи иногда легко заставляют чувствовать себя чрезвычайно тупым.

Цены

В таблице ниже приведена средняя розничная по Москве цена, актуальная на момент чтения вами данной статьи:

Pantone huey PRO
Н/Д(0)





29 декабря 2008 Г.
