Процессорный охладитель Arctic Freezer i32


Производитель пишет, что в сравнении с предыдущей моделью Freezer i30 в конструкцию кулера Arctic Freezer i32 внесены ряд улучшений, способствовавших повышению охлаждающей способности и уменьшению шума.

Оглавление

Паспортные характеристики, комплект поставки и цена

Название моделиFreezer i32
Код моделиACFRE00004A
Тип системы охлажденияДля процессора воздушная башенного типа с активным обдувом с вынесенным на тепловых трубках радиатором
СовместимостьМат. платы с процессорными разъемами:
Intel: LGA 1150, 1151, 1155, 1156, 2011(-3)
Охлаждающая способность320 Вт (рекомендовано для процессоров с TDP до 150 Вт)
Тип вентилятораОсевой (аксиальный)
Модель вентилятораP1300001-001 A-2
Питание вентилятора12 В, 0,2(0,25) А
Размеры вентилятора120 мм
Скорость вращения вентилятора0—1350 об/мин
Производительность вентилятораНет данных
Статическое давление вентилятораНет данных
Уровень шума охладителя0,3 сона

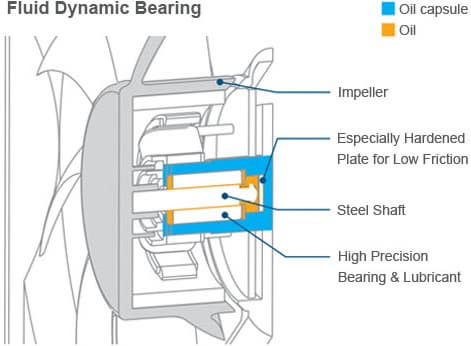

Подшипник вентилятораСкольжения (Fluid Dynamic Bearing)
Наработка вентилятора на отказНет данных
Размеры охладителя (В×Ш×Г)150×123×95 мм
Масса охладителя641 г
Материал радиатораПластины из алюминия (49 шт. 0,5 мм толщиной) и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с ЦПУ)
Термоинтерфейс теплосъемникаТермопаста MX-4 в пакете
ПодключениеВентилятора: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате
Особенности
  • Полупассивный режим работы
  • Смещенные тепловые трубки
  • Антивибрационные вставки
  • Управление с помощью ШИМ
  • Кабель в оплетке
Комплект поставки*
  • Охладитель без вентилятора
  • Вентилятор
  • Комплект креплений на процессор
  • Комплект креплений вентилятора на радиатор (2 комплекта)
  • Антивибрационные вставки
  • Термопаста в пакете
  • Руководство пользователя

*Комплект поставки лучше уточнять перед покупкой.
Ссылка на сайт производителя Arctic Freezer i32
Средняя ценаT-12915158
Розничные предложенияL-12915158-10

Описание Arctic Freezer i32

Поставляется процессорный охладитель Arctic Freezer i32 в красочно оформленной картонной коробке.

Arctic Freezer i32, коробка

На внешних плоскостях коробки не только изображен сам продукт, но и приведено его описание и технические характеристики. На особенности конструкции помогают обратить внимание рисунки и схемы. Надписи преимущественно на английском, но основные особенности перечислены на нескольких языках, в том числе и на русском. Изготовлена коробка из гофркартона средней толщины. Внутри в отсеках, образованных перегородками тоже из гофркартона, находятся радиатор, вентилятор, комплект крепежа и документация.

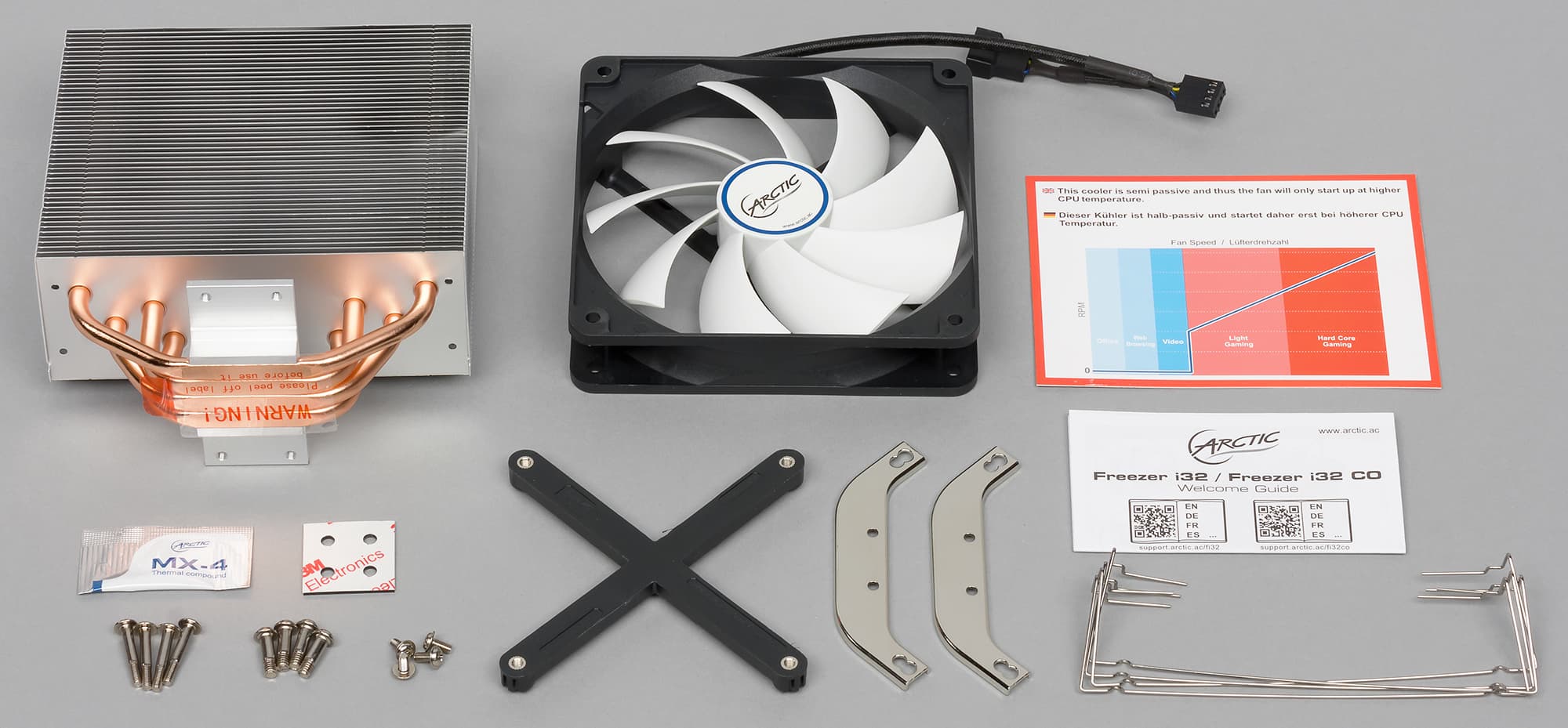

Arctic Freezer i32, комплект

В комплекте инструкция по установке на английском языке, но на сайте компании можно или посмотреть русский вариант инструкции или загрузить его с сайта в виде PDF-файла. Описание этапов понятное. На сайте компании есть описание кулера, фотографии продукта и раздел поддержки.

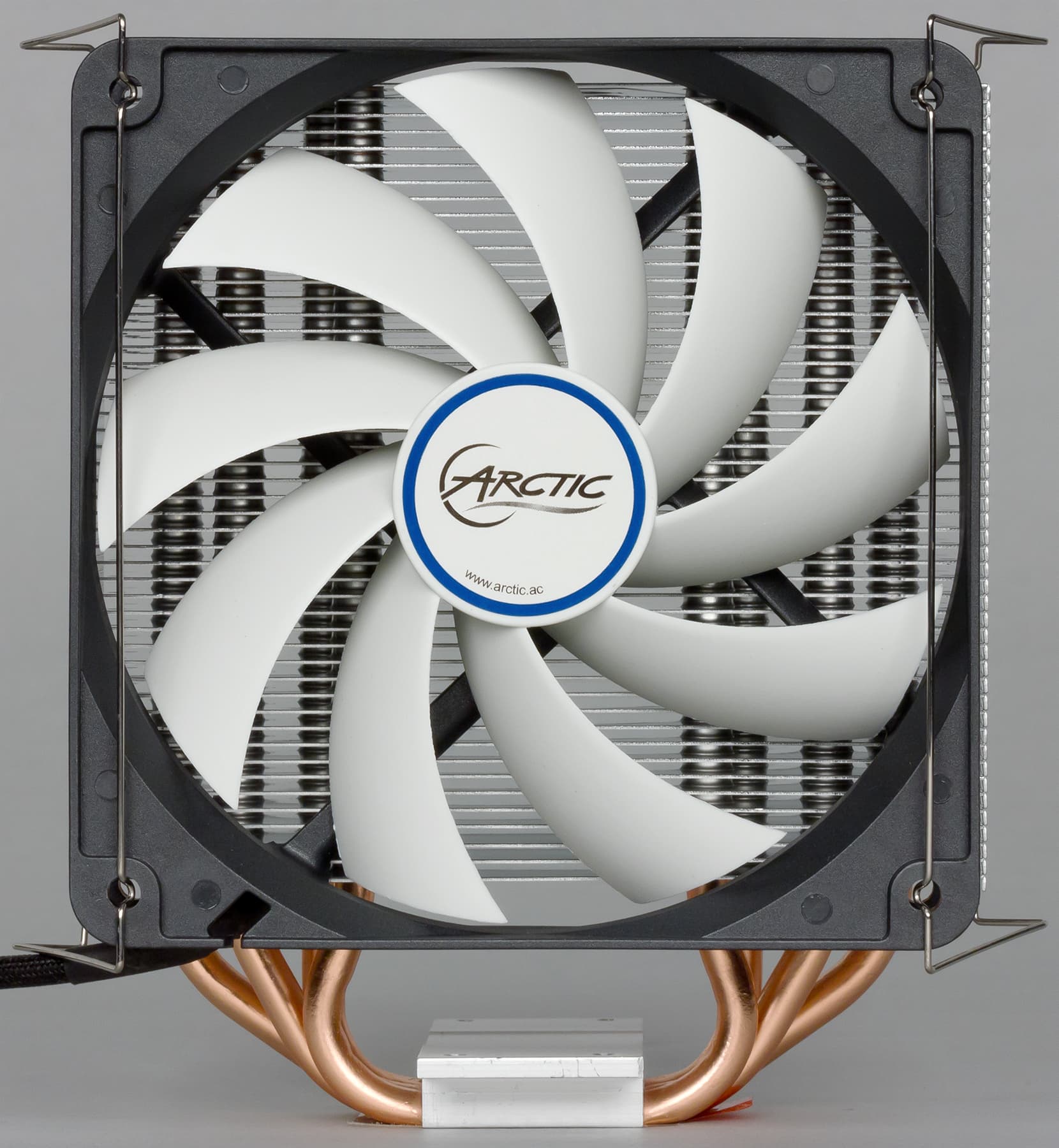

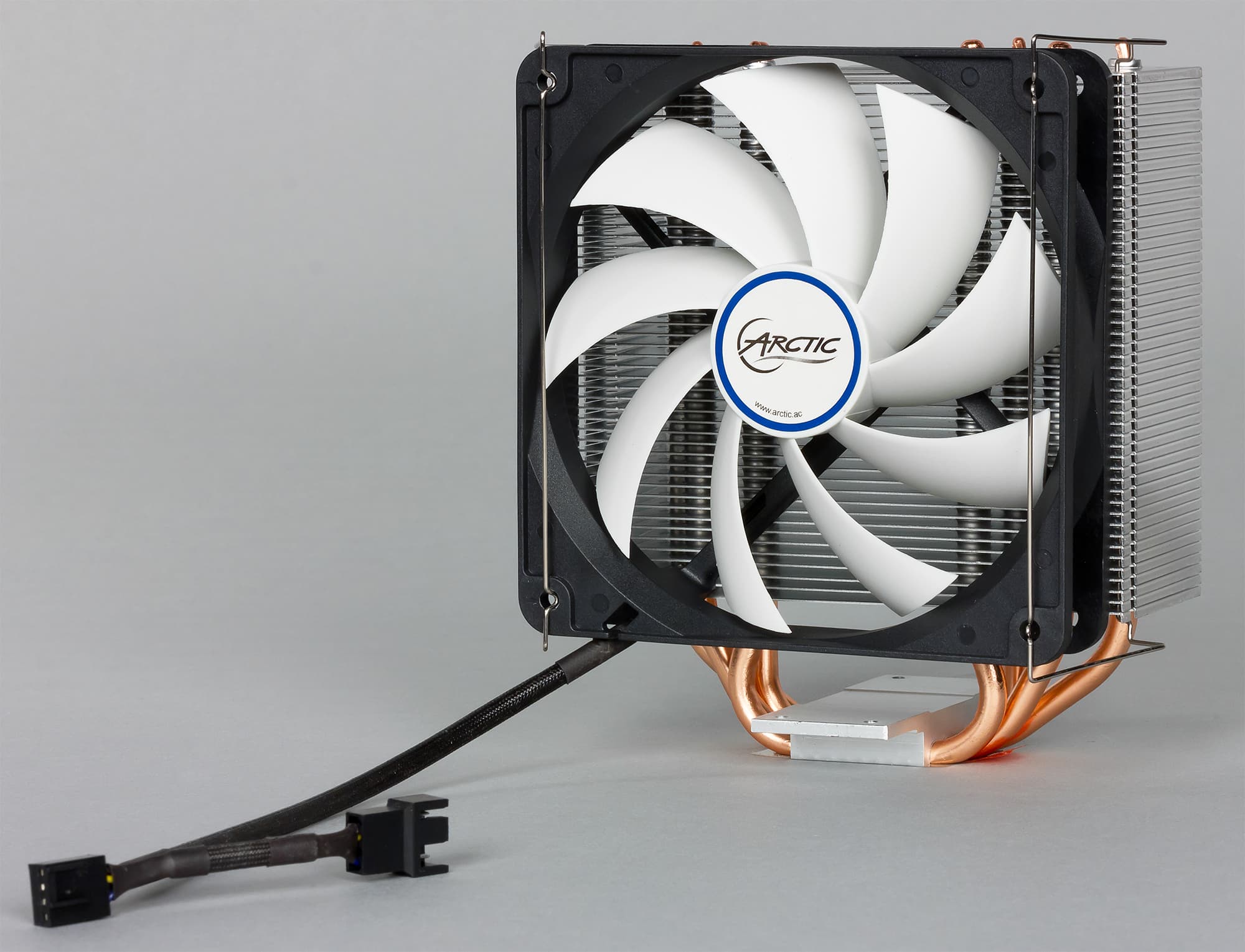

Arctic Freezer i32, общий вид

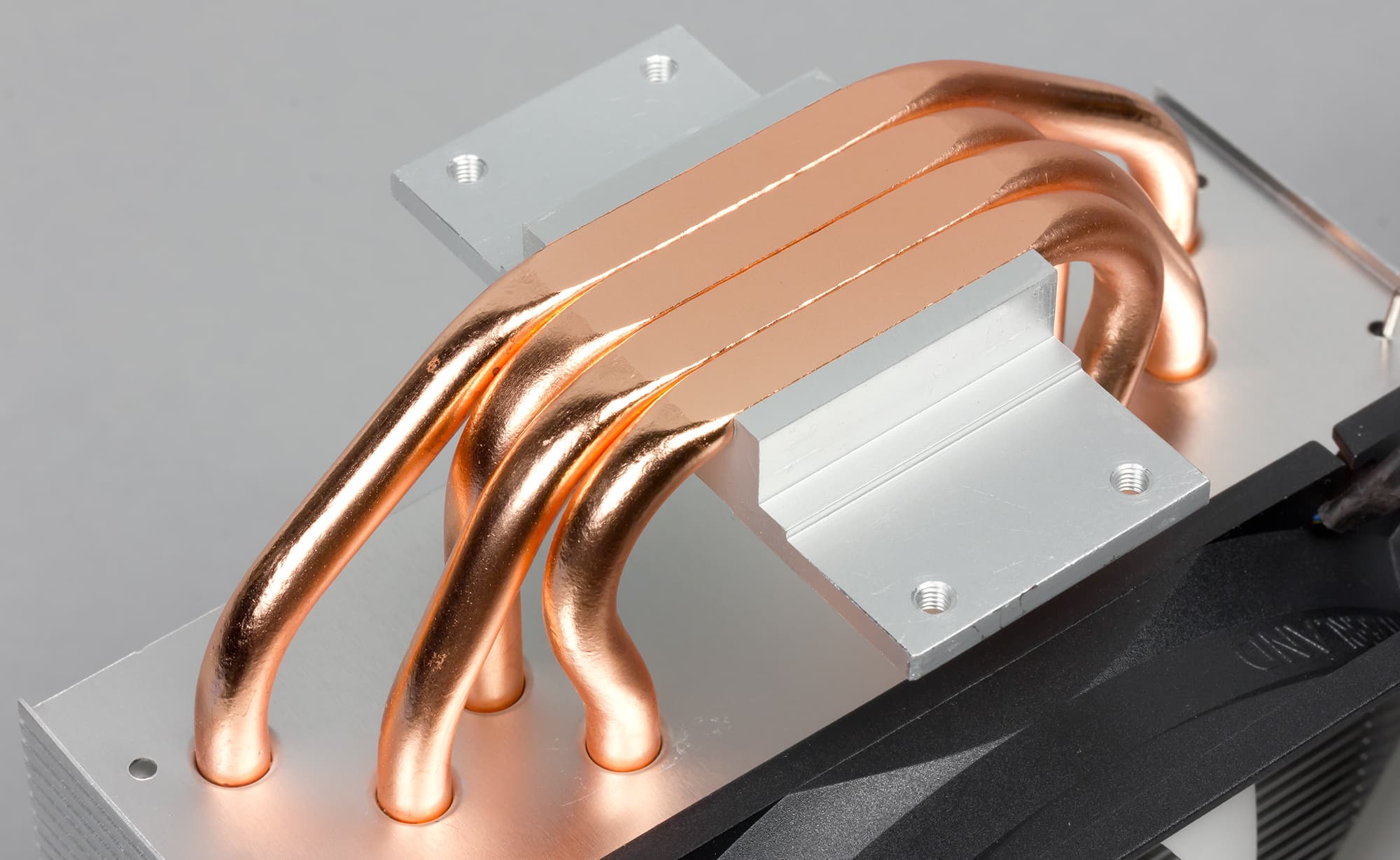

Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по четырем тепловым трубкам. Трубки, разумеется, медные. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину, снаружи анодированную. Прилегающие к процессору плоскости трубок сошлифованы, но не отполированы. На подошве теплосъемника между трубками есть выраженные канавки. До установки подошва защищена пластиковой пленкой.

Arctic Freezer i32, теплосъемник

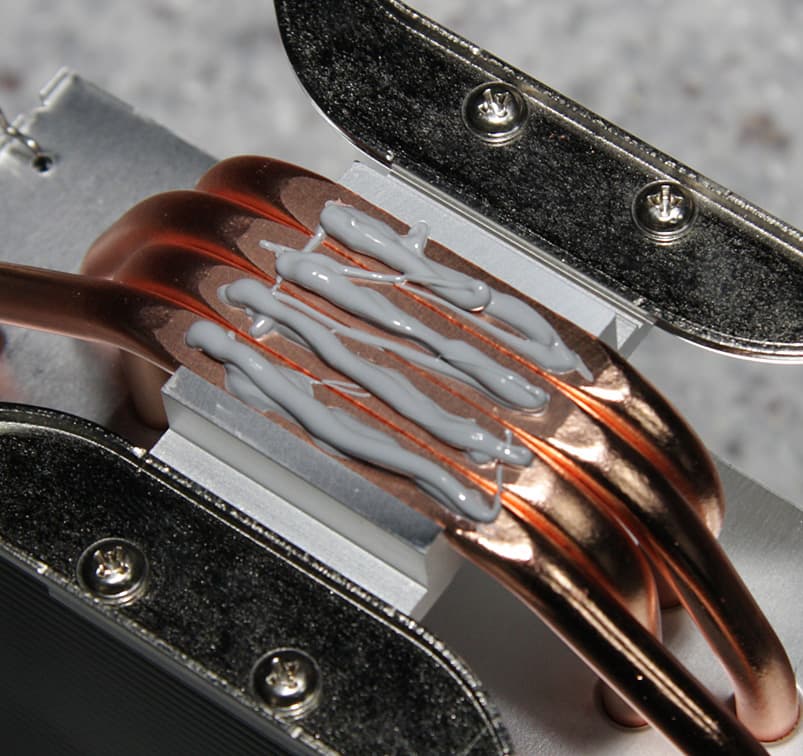

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой пакетик с термопастой MX-4. Термопасту рекомендуется наносить валиками по центру тепловых трубок на подошве. Сделать это с помощью комплектного пакетика весьма непросто, да и хватает его в лучшем случае на один раз. Израсходовав весь пакетик, мы получили кривые валики переменной толщины. Для надежности мы добавили еще термопасты MX-4, но уже из шприца (что гораздо удобнее), который мы нашли в наших запасах. Вот, что получилось:

Arctic Freezer i32, распределение термопасты

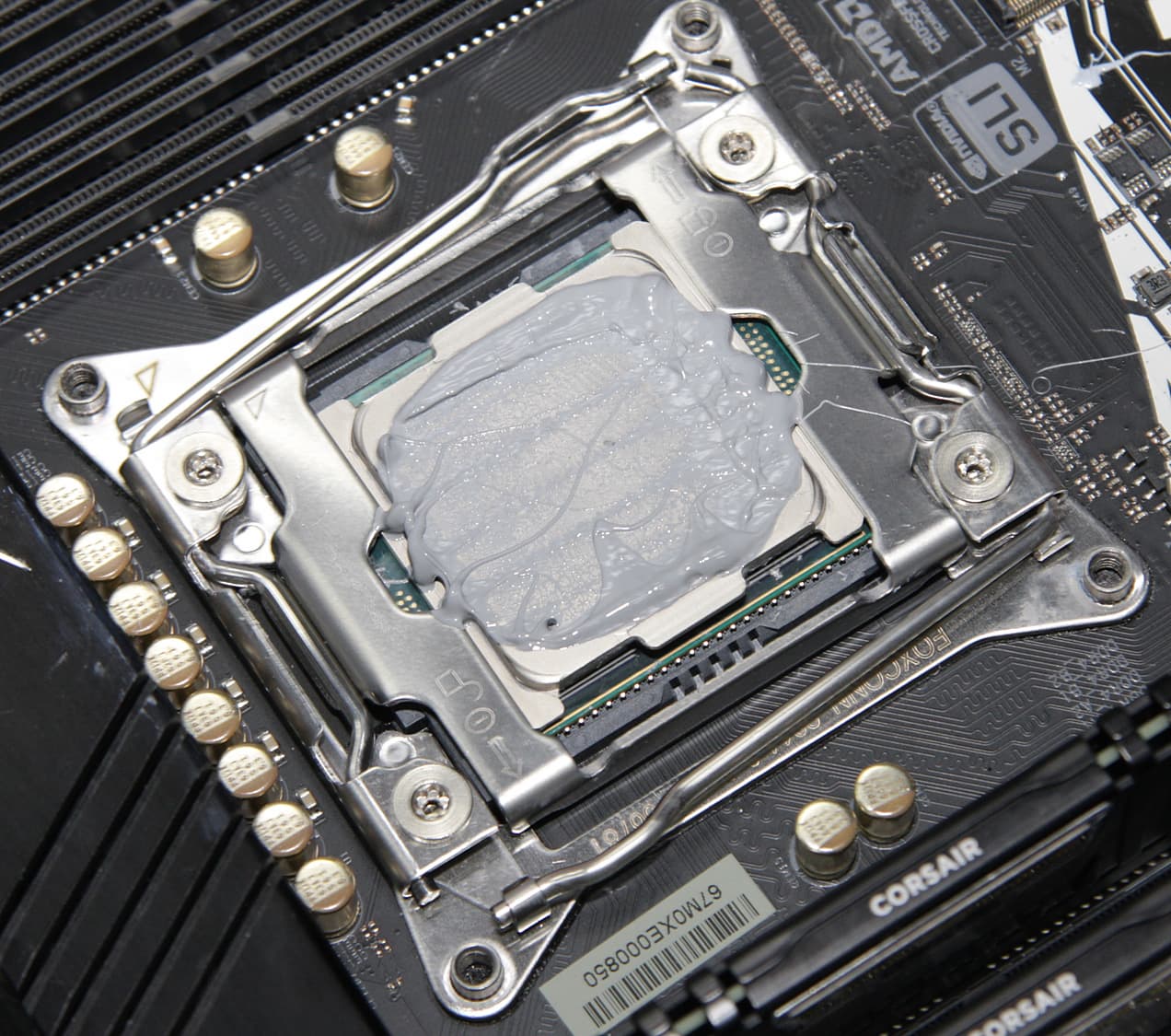

Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

Arctic Freezer i32, распределение термопасты

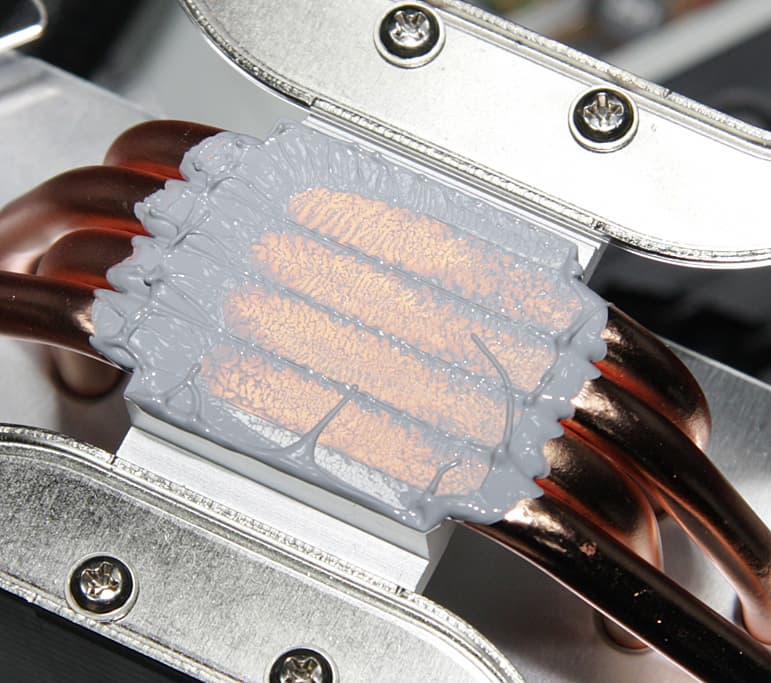

И на подошве теплосъемника:

Arctic Freezer i32, распределение термопасты

Видно, что термопаста распределилась очень тонким слоем в местах контакта тепловых трубок с центральной частью крышки процессора, а ее избыток выдавился по краям. Очевидно, что в данном случае с термопастой сложно переборщить, так как ее избытки выдавливаются в канавки между термотрубками и за плоскость подошвы. Отметим, что свежая и после тестов данная термопаста относительно жидкая, липкая и чуть тягучая, она выдавливается гораздо легче, чем счищается.

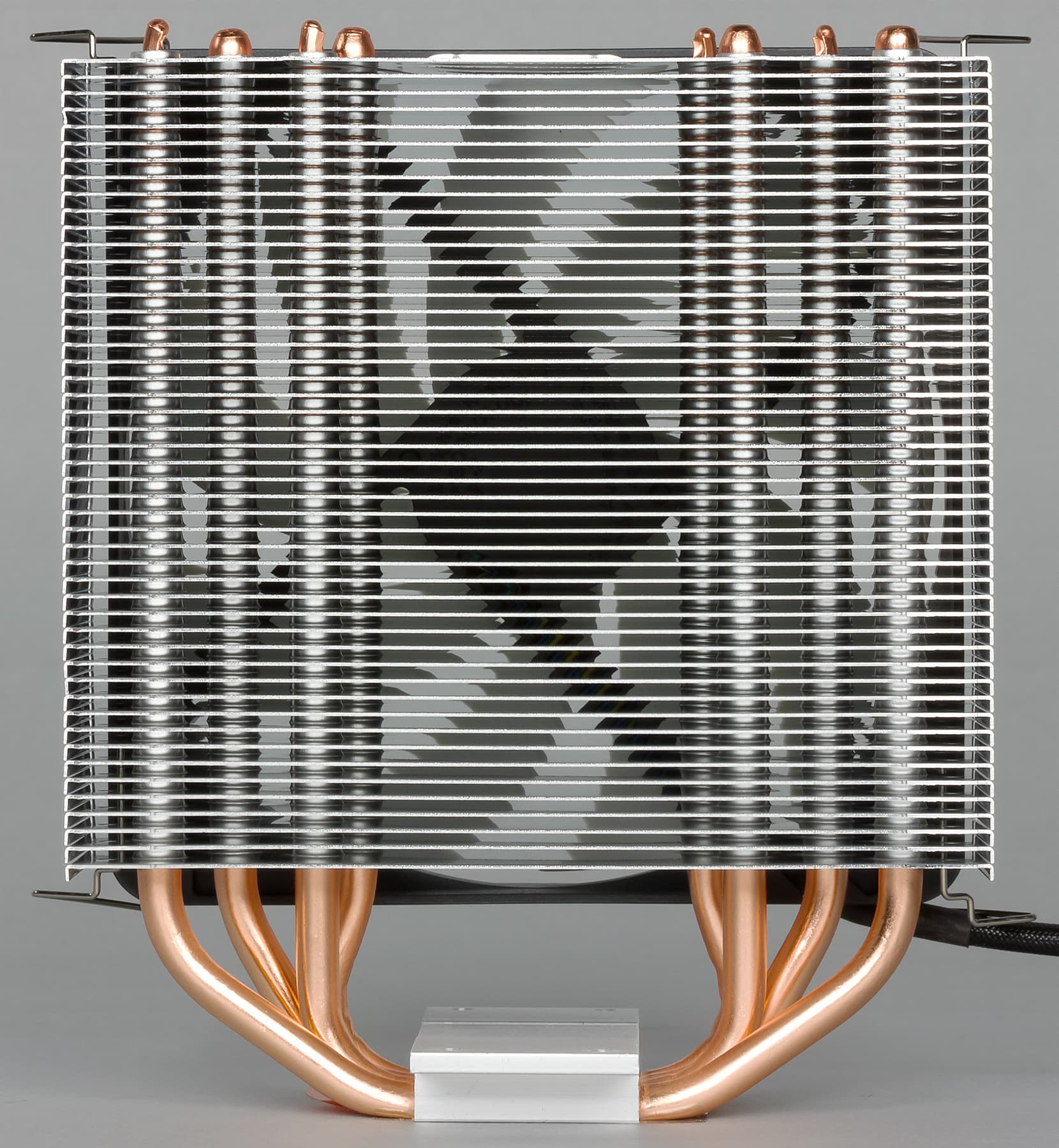

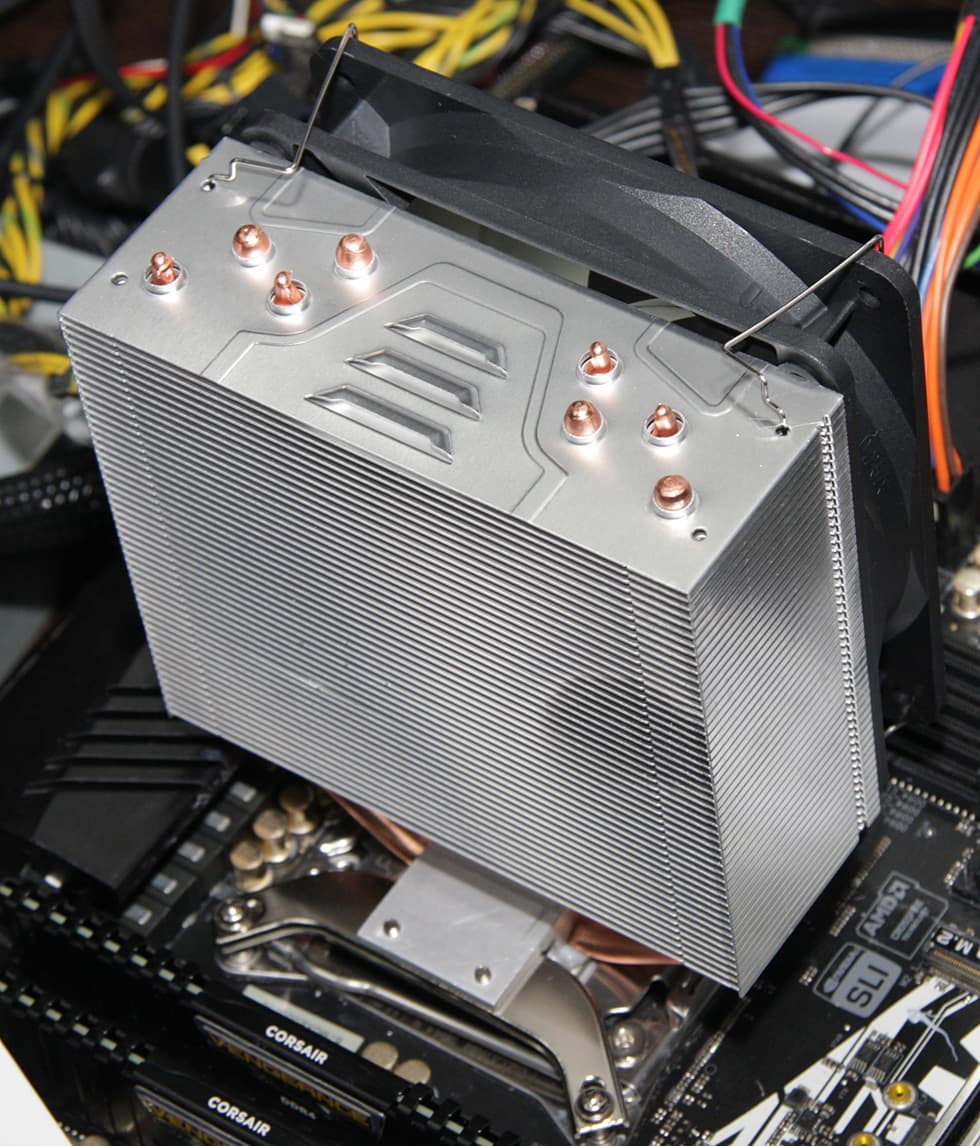

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

Arctic Freezer i32, радиатор

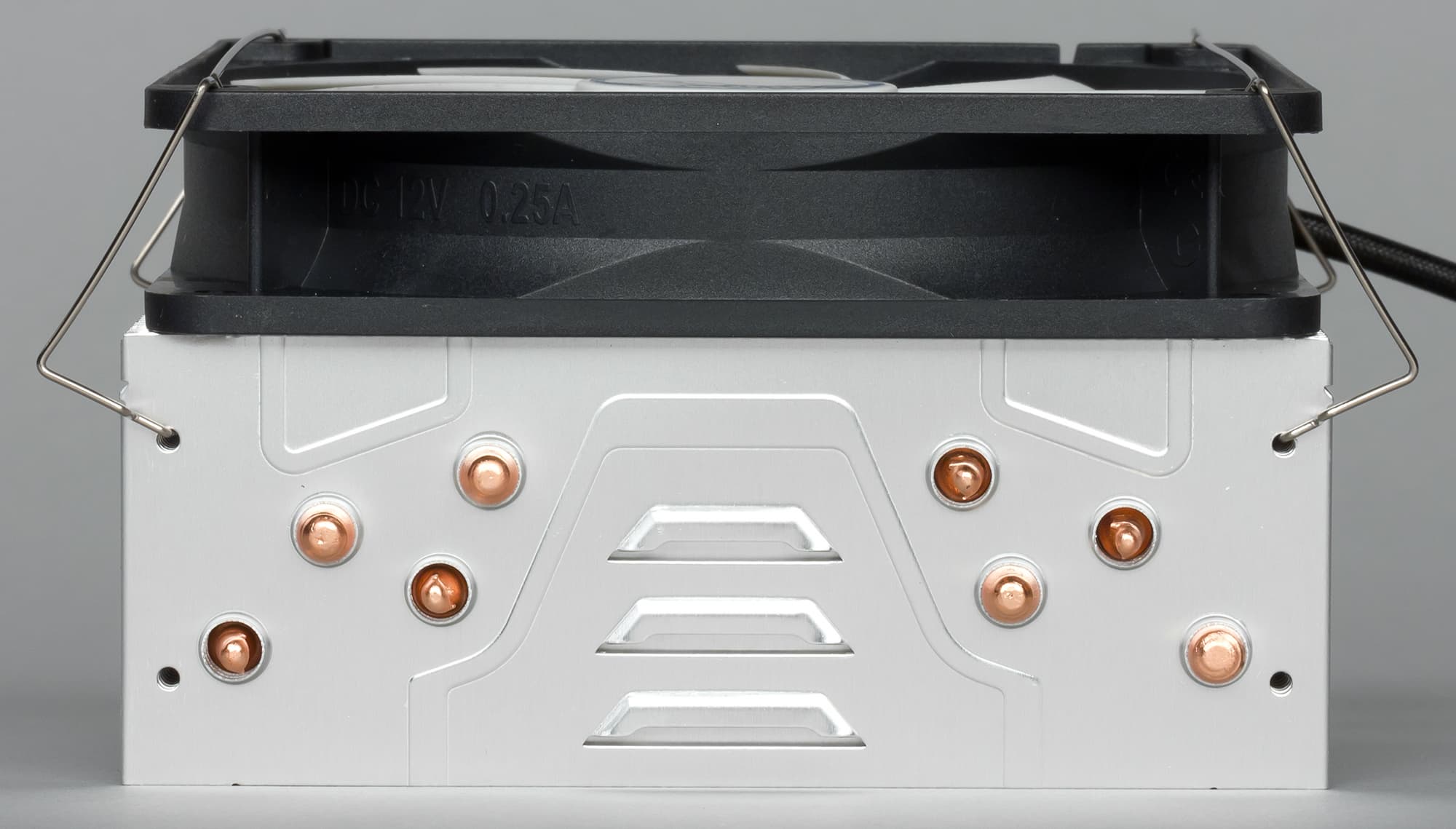

Тепловые трубки расположены вразбежку, что, как пишет производитель, должно способствовать повышению эффективности кулера.

Arctic Freezer i32, радиатор

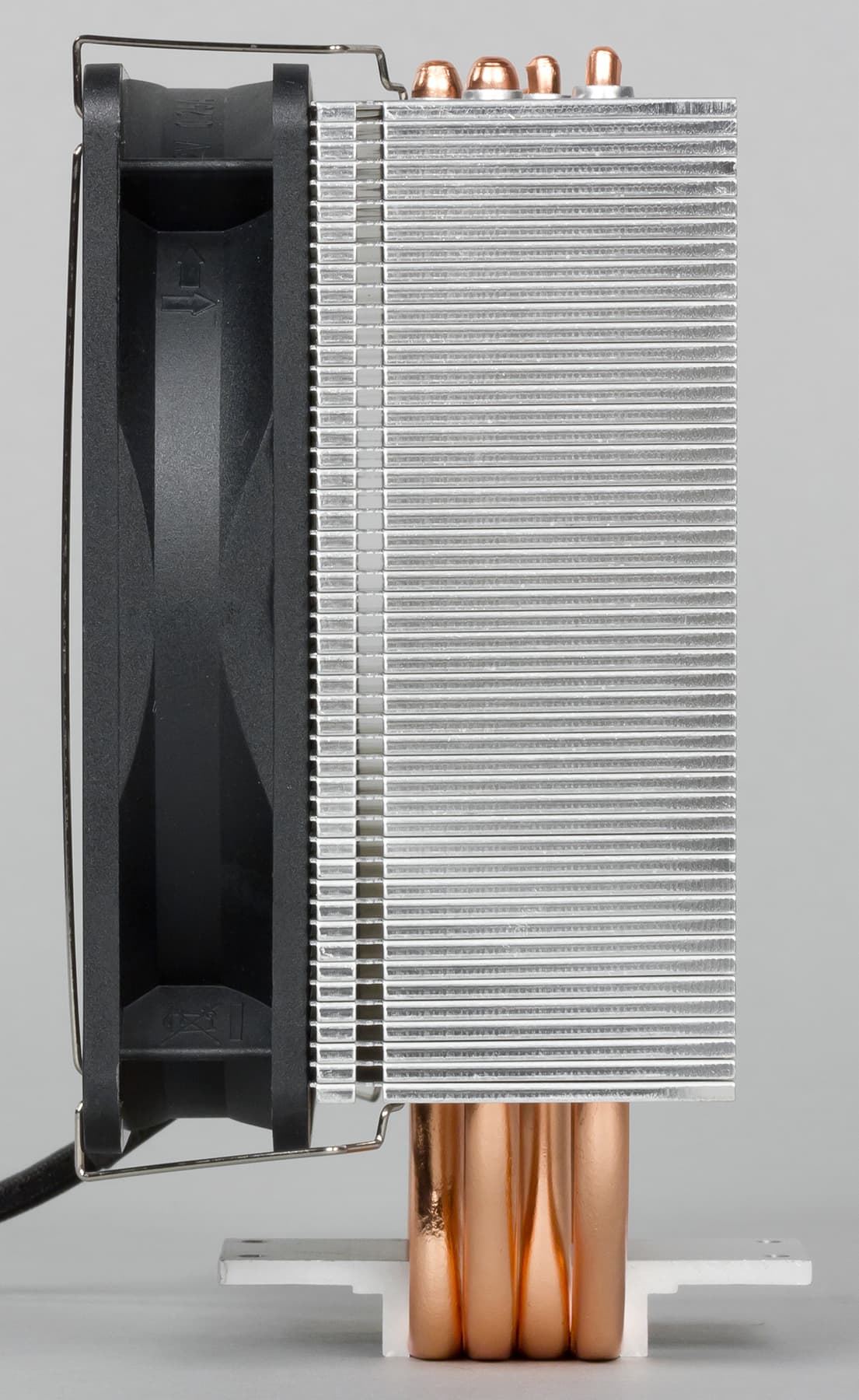

По ширине габариты вентилятора чуть меньше рабочей плоскости радиатора, а по высоте радиатор совсем немного меньше диаметра вентилятора, поэтому лишь пренебрежимо малая часть воздушного потока проходит мимо пластин.

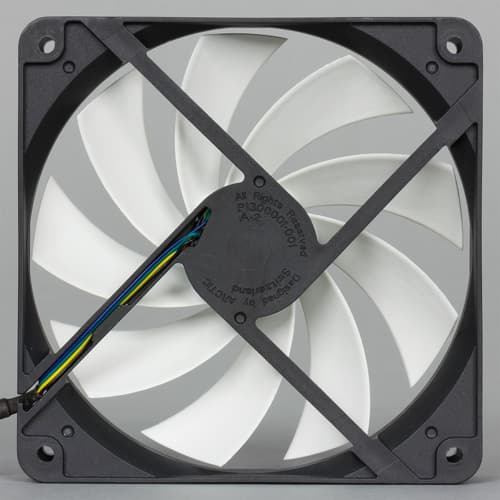

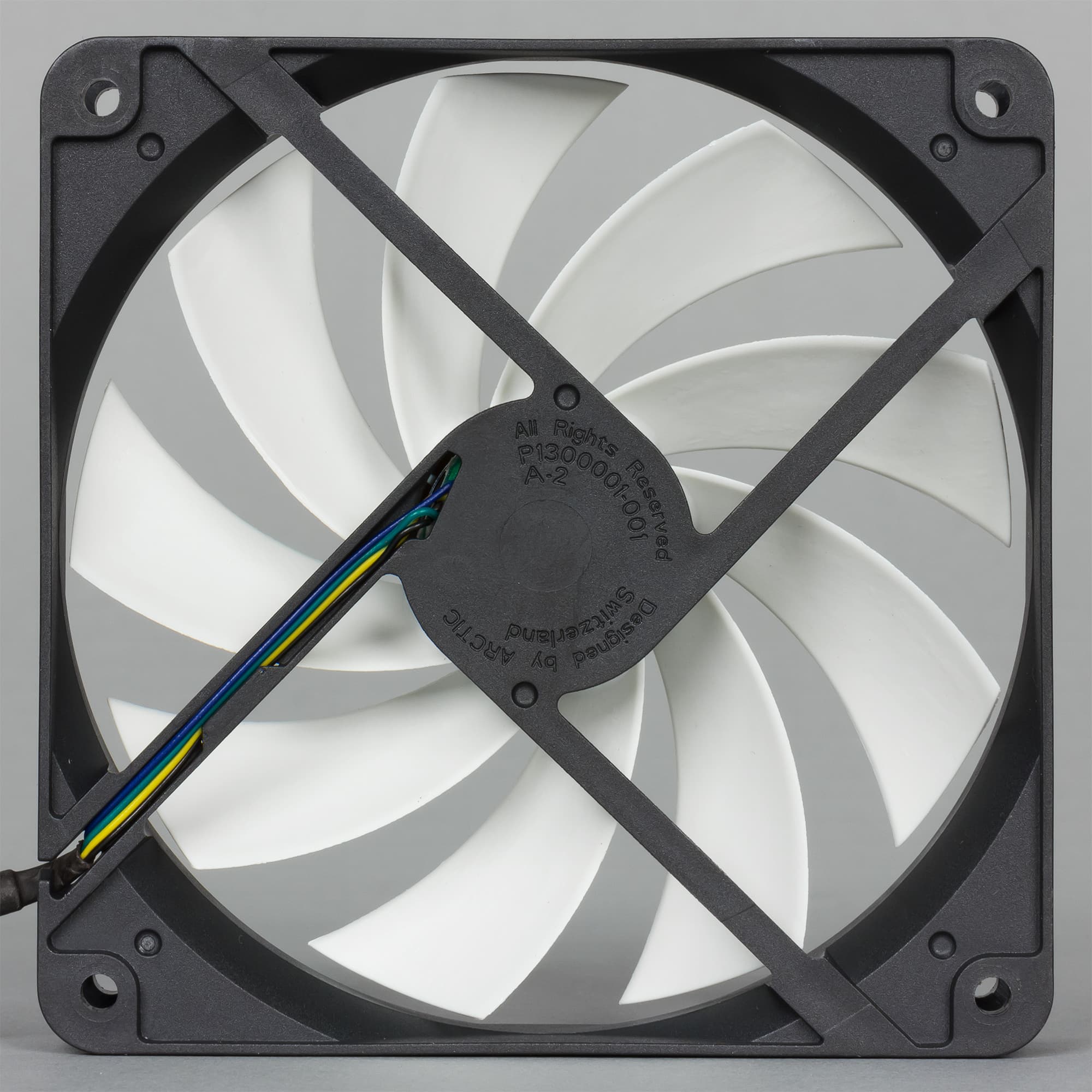

Arctic Freezer i32, вентилятор

Типоразмер комплектного вентилятора 120 мм. Высота рамки 25 мм.

Arctic Freezer i32, вентилятор

На крепежные отверстия вентилятора со стороны радиатора предлагается наклеить комплектные виброизолирующие прокладки в виде шайб из резины (или похожего упругого пластика) толщиной примерно 1 мм (на фотографиях они еще не наклеены). Сами шайбы нужно извлечь из надрезанной пластины, с одной стороны которой есть клеящий слой. Шайб всего четыре, то есть только на один комплектный вентилятор. Благодаря шайбам-прокладкам закрепленный вентилятор своей рамкой радиатора не касается, но зазор остается совсем небольшой. Разобрать вентилятор без потери его функциональности, скорее всего, у нас бы не получилось, поэтому ми поверили производителю, что в нем установлен особой конструкции подшипник скольжения с жидкой смазкой (Fluid Dynamic Bearing). Схема от производителя:

Arctic Freezer i32, вентилятор

Вентилятор крепится к радиатору скобочками из тоненькой проволочки из нержавеющей стали (в комплекте скобочек на два вентилятора), при этом в принципе допускается установка вентилятора с любой стороны радиатора на вдув или выдув (или двух вентиляторов на радиатор). В инструкции рекомендуется ставить вентилятор на вдув и учитывать то, как установлен корпусной вентилятор, чтобы он и вентилятор на кулере гнали воздух в одном направлении.

Arctic Freezer i32, вентилятор

Металлические детали крепежа на процессор изготовлены из закаленной стали и имеют стойкое гальваническое покрытие. Крестовина на обратную сторону системной платы изготовлена из прочного пластика, на ее концах есть стальные резьбовые втулки. Данная модель кулера предназначена для использования совместно с процессорами Intel, но видимо есть в точности такой же по конструкции кулер, но для процессоров AMD — модель Freezer A32.

Вентилятор кулера имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля, от которого идет короткий кабель с гнездом с тремя контактами (без выхода датчика вращения) под второй вентилятор. Провода вентилятора заключены в плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса.

Arctic Freezer i32 и AR07, общий вид

Тестирование

Ниже в сводной таблице приведем результаты измерений ряда параметров.

ХарактеристикаЗначение
Высота, мм148
Ширина, мм124
Глубина, мм72
Масса охладителя*, г668
Количество ребер радиатора49
Толщина ребер радиатора, мм (примерно)0,5
Высота оребрения, мм107
Длина кабеля вентилятора, мм195 (и 50 до второго разъема)
* С комплектом креплений на LGA 2011.

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования кулеров», а в этом разделе мы лишь уточним некоторые моменты. Использовалась нанесенная на поверхность теплосъемника термопаста из комплекта поставки плюс небольшое количество такой же термопасты. Для лучшего выравнивания температуры мы в дополнение к вентиляторам кондиционера, по возможности поддерживающего температуру в 24 °C, применяли бытовой вентилятор, работающий на минимальной скорости и направленный с расстояния в примерно 1,3 м на стенд. Чтобы учесть неизбежные колебания температуры окружающего стенд воздуха, мы для каждого измерения из температуры процессора мы вычитали реальную температуру воздуха, и, чтобы удобнее было сравнивать с предыдущими результатами тестирования кулеров, прибавляли значение базовой температуры в 24 °C. Работа вентилятора регулировалась с помощью изменения напряжения питания (от 12 В и ниже) или с помощью ШИМ при неизменном напряжении питания (12 В). В конфигурацию тестового стенда были внесены следующие изменения: использовался процессор Intel Core i7-6900K, установленный на материнской плате ASRock X99 Taichi.

Отдельно стоит отметить, что уровень шума, измеренный нами, может существенно отличаться от того, который указывается в характеристиках производителя. Также мы не беремся утверждать, что значения менее 20 дБА достоверны, но получаемые величины от фонового уровня (в данном случае порядка 16,8 дБА) до 20 дБА, по крайней мере, соотносятся с реальным изменением уровня шума.

Все данные собраны в XLS-файле, который можно загрузить для более подробного ознакомления.

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

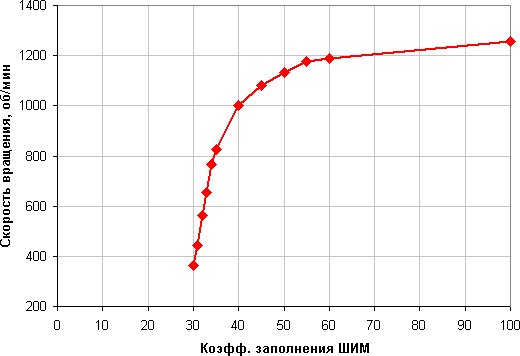

Arctic Freezer i32, скорость вращения вентилятора от коэффициента заполнения

Зависимость очень специфичная. Меньше 30% вентилятор останавливается, больше 30% — сначала крутой рост скорости вращения, переходящий в плавное возрастание вплоть до 60%, после чего значимое прибавление происходит только уже при 100%. Это очень отличается от рекомендованной Intel линейной зависимости с минимумом хотя бы от 30% до 100% в максимуме. Также нет соответствия с тем, что производитель заявлял остановку вентилятора ниже 40% коэффициента заполнения ШИМ. С нашей точки зрения, такая зависимость скорости вращения вентилятора кулера от коэффициента заполнения ШИМ в некоторых случаях может приводить к периодическому включению-выключению вентилятора при постоянной нагрузке, кроме того, вентилятор не будет отключаться, то есть кулер не будет работать в пассивном режиме, как обещалось, если матплата не умеет снижать коэффициент заполнения ниже 30%. Регулировка с помощью напряжения позволяет чуть расширить диапазон вниз до примерно 230 об/мин. Вентилятор останавливается при снижении напряжения до 2,7 В и запускается от 2,8 В.

Этап 2. Определение зависимости температуры процессора в режиме простоя от скорости вращения вентилятора кулера

Тест не проводился ввиду малой информативности.

Этап 3. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора кулера

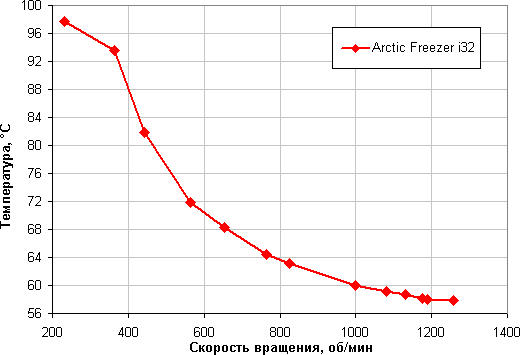

Arctic Freezer i32, температура процессора при полной загрузке от скорости вращения вентилятора

В этом тесте наш процессор с TDP 140 Вт не перегревается даже на минимальных оборотах вентилятора, но максимальная температура уже близка к критической.

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера

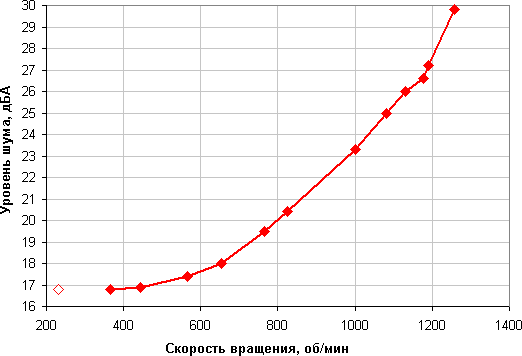

Arctic Freezer i32, уровень шума от скорости вращения вентилятора

Кулер Arctic Freezer i32 можно считать тихим устройством. Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным.

Этап 5. Построение зависимости уровня шума от температуры процессора при полной загрузке

Режим полной загрузки:

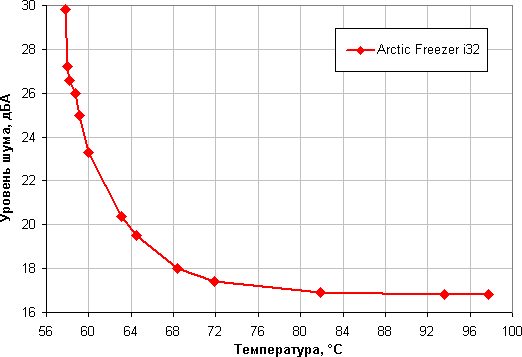

Arctic Freezer i32, уровень шума от температуры в режиме полной загрузки

Кулер может отводить тепло от процессора с TDP 140 Вт (что в данном случае соответствует 131 Вт по потреблению 12 В на разъем CPU на матплате) с сохранением очень низкого уровня шума (ниже 20 дБА). Разумеется данный вывод относится к условию с температурой забираемого вентилятором кулера воздуха в 24 °C. Если в условиях реальной эксплуатации температура воздуха внутри корпуса ПК будет выше, допустим, на 20 °C (то есть будет равна 44 °C), то Arctic Freezer i32 с задачей все равно справится, и все равно уровень шума будет очень низкий, а для процессора с TDP 120 Вт и ниже работа этого кулера даже в этих условиях может быть практически бесшумной — порядка 20 дБА.

Дополнительно для проверки утверждения производителя, что при малой нагрузке кулер может работать в пассивном режиме, мы провели два теста с отключенным вентилятором — в режиме простоя и в режиме воспроизведения видео с программным декодированием. Результаты в таблице ниже:

ХарактеристикаРежим
ПростойВоспроизведение видео
Загрузка процессора, %%012
Температура процессора, °C26,729,7
Потребление на разъем CPU, Вт18,829,4

Напомним, что кулер сбоку с помощью бытового вентилятора обдувался слабым потоком воздуха с температурой примерно 24 °C, что в условиях реальной эксплуатации можно возложить на корпусной вентилятор. Впрочем, полученные данные позволяют обоснованно предположить, что даже при гораздо более высокой температуре окружающего воздуха в указанных режимах вентилятор можно оставлять выключенным, вопрос только в том, позволит ли матплата реализовать этот режим, хотя наверняка при необходимости для управления вентилятором можно прибегнуть к сторонним и, в частности, программным решениям.

К сожалению, из-за того, что в стенде используется другой процессор, результаты уже нельзя напрямую сравнивать с полученным ранее для других кулеров, даже если использовать значения теплового сопротивления, а не температуры процессора. Чтобы хоть как-то сравнить Arctic Freezer i32 с другими кулерами, мы дополнительно протестировали на новом стенде процессорный охладитель аналогичного класса, а именно SilverStone AR07, оставшийся после предыдущего тестирования. Для сравнения расположим на одном координатном поле точки, соответствующие значениям температуры и уровня шума в режиме с максимальной нагрузкой и при максимальных оборотах вентиляторов. Такое представление результатов нельзя считать идеальным, так как оптимальные сочетания значений температуры и шума для конкретного кулера могут быть при уменьшенной скорости вращения вентилятора — рост температуры будет не очень высоким относительно снижения уровня шума. Однако заведомо высокая тепловая нагрузка в нашем тесте позволяет предположить, что очень большого запаса по увеличению температуры нет.

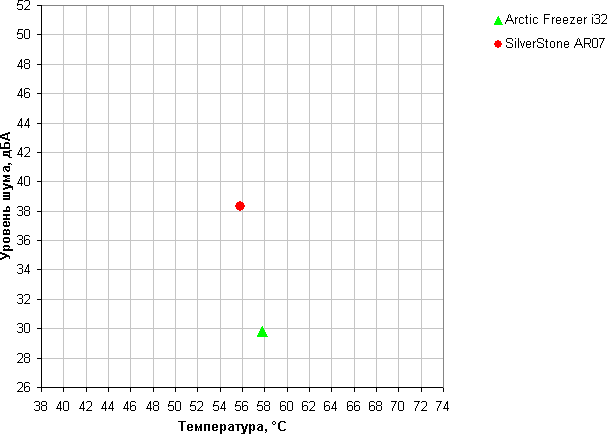

Arctic Freezer i32, сравнение

На этом графике чем ниже точка, тем тише кулер, а чем левее — тем ниже температура, поэтому самые эффективные (то есть обеспечивающие как низкую температуру процессора, так и низкий уровень шума) кулеры располагаются ближе к началу координат. Видно, что Arctic Freezer i32 по шумности заметно лучше конкурента, а по способности охлаждать оба занимают среднюю позицию.

Выводы

Наше тестирование показало, что кулер Arctic Freezer i32 можно использовать с процессорами, имеющими TDP порядка 140 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. Также к достоинствам кулера следует отнести аккуратный дизайн, хорошее качество изготовления, антивибрационные прокладки под вентилятор, оплетку кабеля и габариты, не препятствующие установке модулей памяти с высокими радиаторами. Отметим, что в случае небольшой нагрузки Arctic Freezer i32 может работать в пассивном режиме с выключенным вентилятором, но для этого управляющий сигнал должен иметь коэффициент заполнения ниже 30%, а система — не считать ситуацию с остановившимся вентилятором нештатной.
