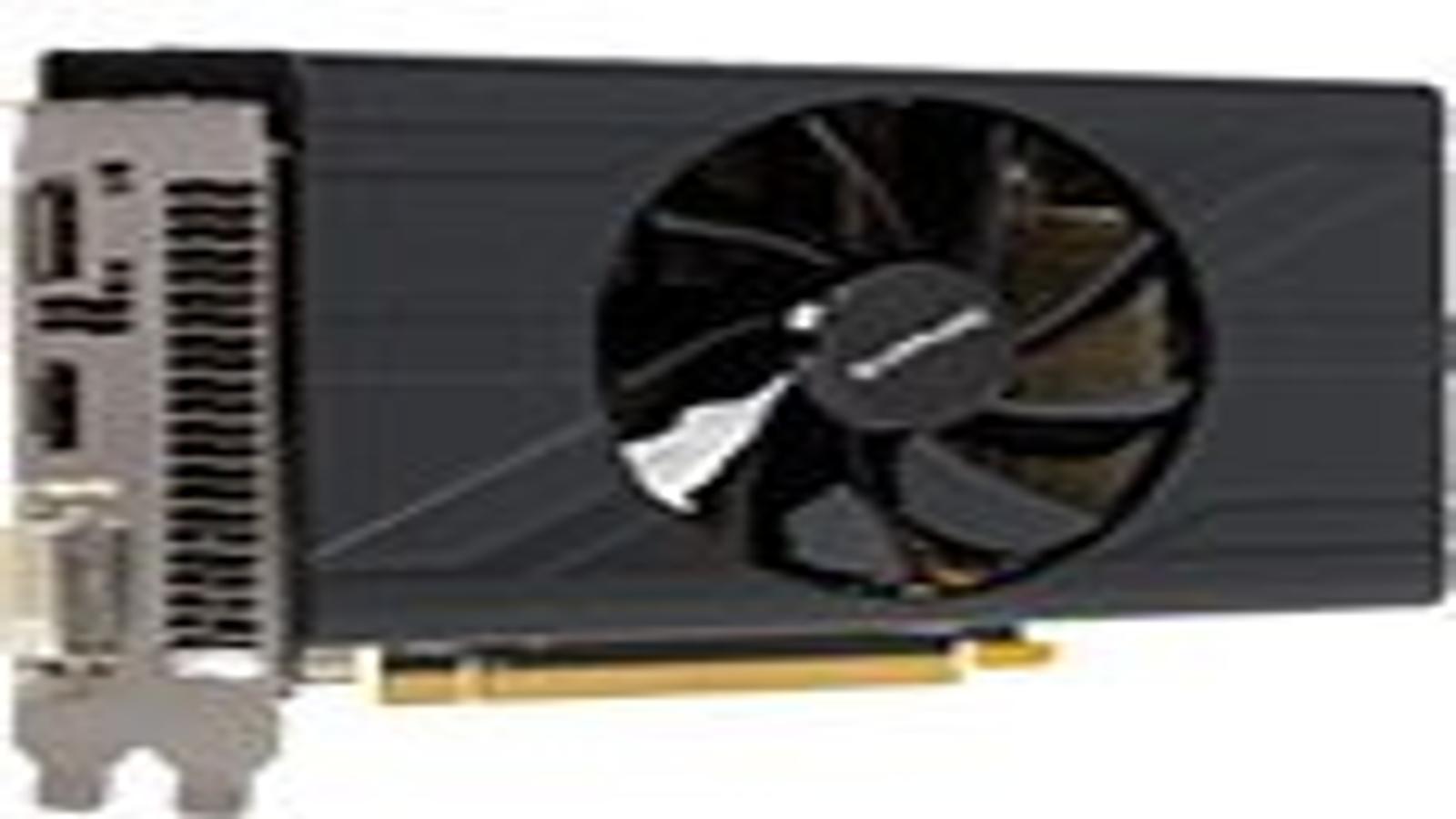

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Pulse ITX RX 570 4GD5 4 ГБ 256-битной GDDR5
Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.
Устройство(а)
| Sapphire Pulse ITX RX 570 4GD5 4 ГБ 256-битной GDDR5 (SKU 11266-06, P/N 299-2E343-020SA) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 570 (Polaris 20) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1168—1244 | 1168—1244 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 32 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2048 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 175×100×35 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 142 | 150 |
| В режиме 2D, Вт | 18 | 20 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 18,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| В режиме максимального 3D, дБА | 25,9 | 28,0 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 1×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|
|

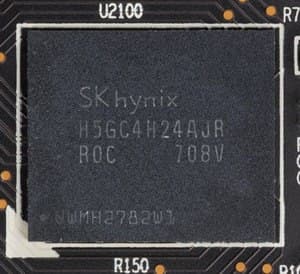

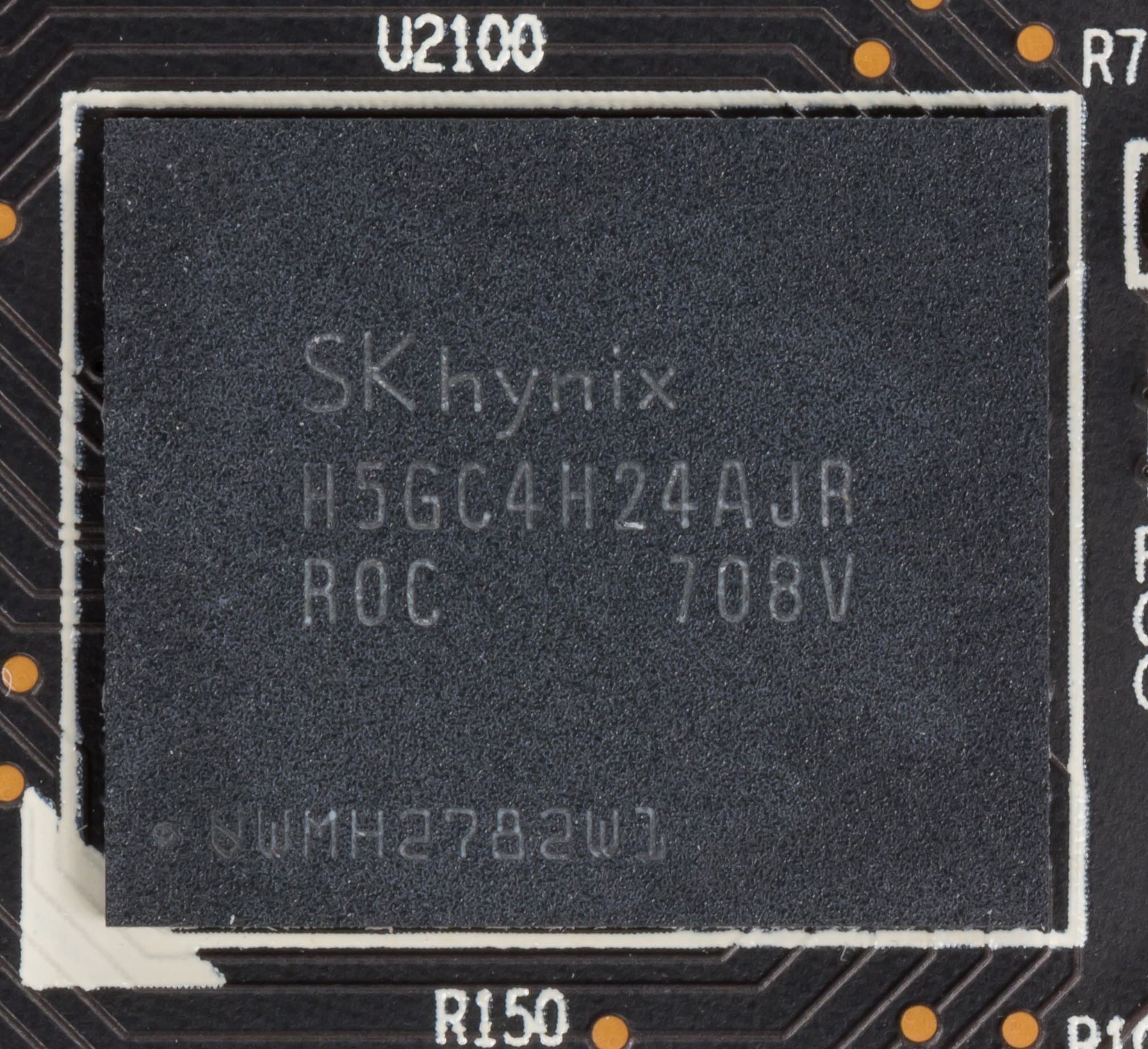

Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB.
Микросхемы памяти SK Hynix (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц. |
 |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

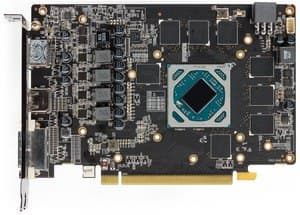

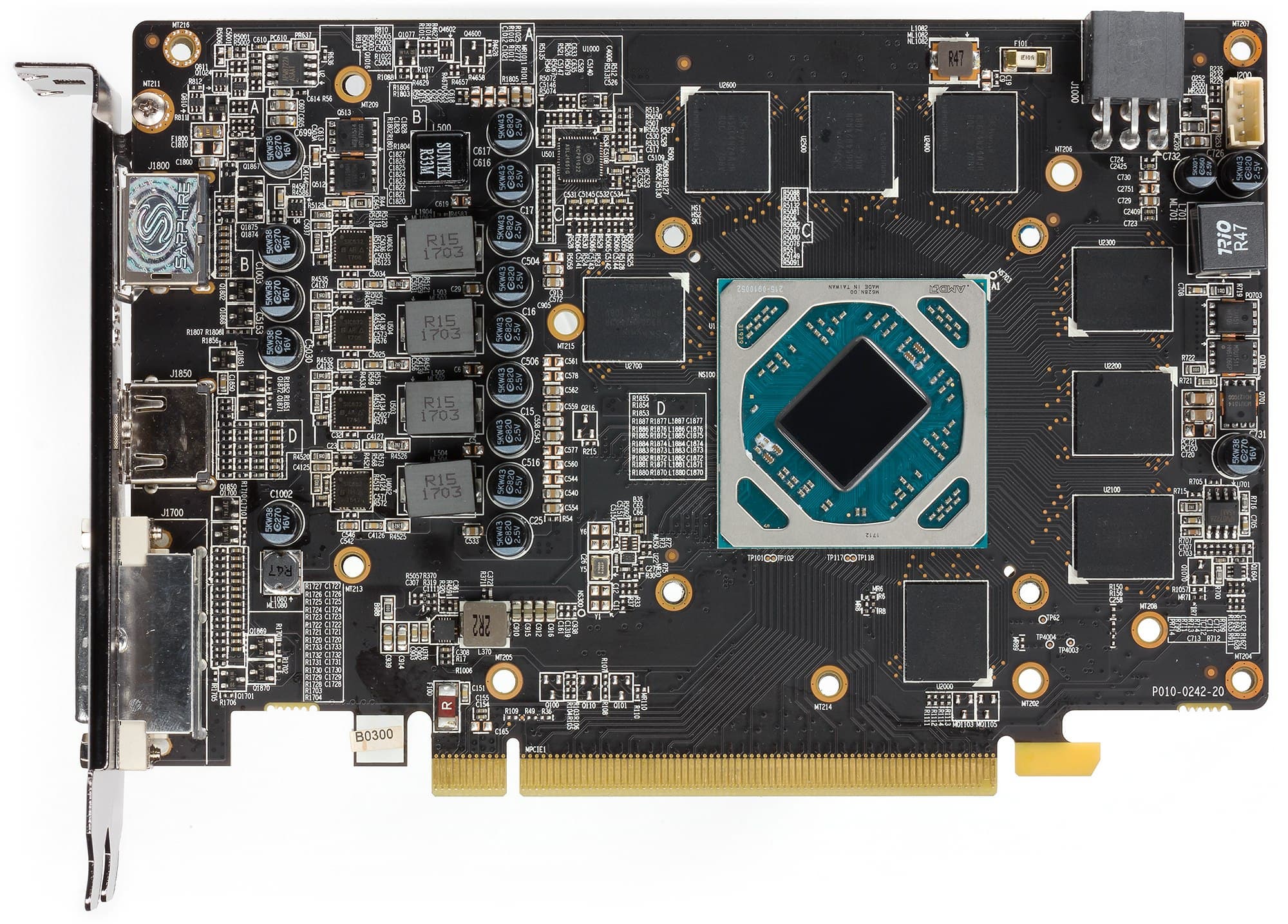

| Вид спереди | |
| Sapphire Pulse ITX RX 570 4GD5 4 ГБ 256-битной GDDR5 | AMD Radeon RX 570 |
 |
 |

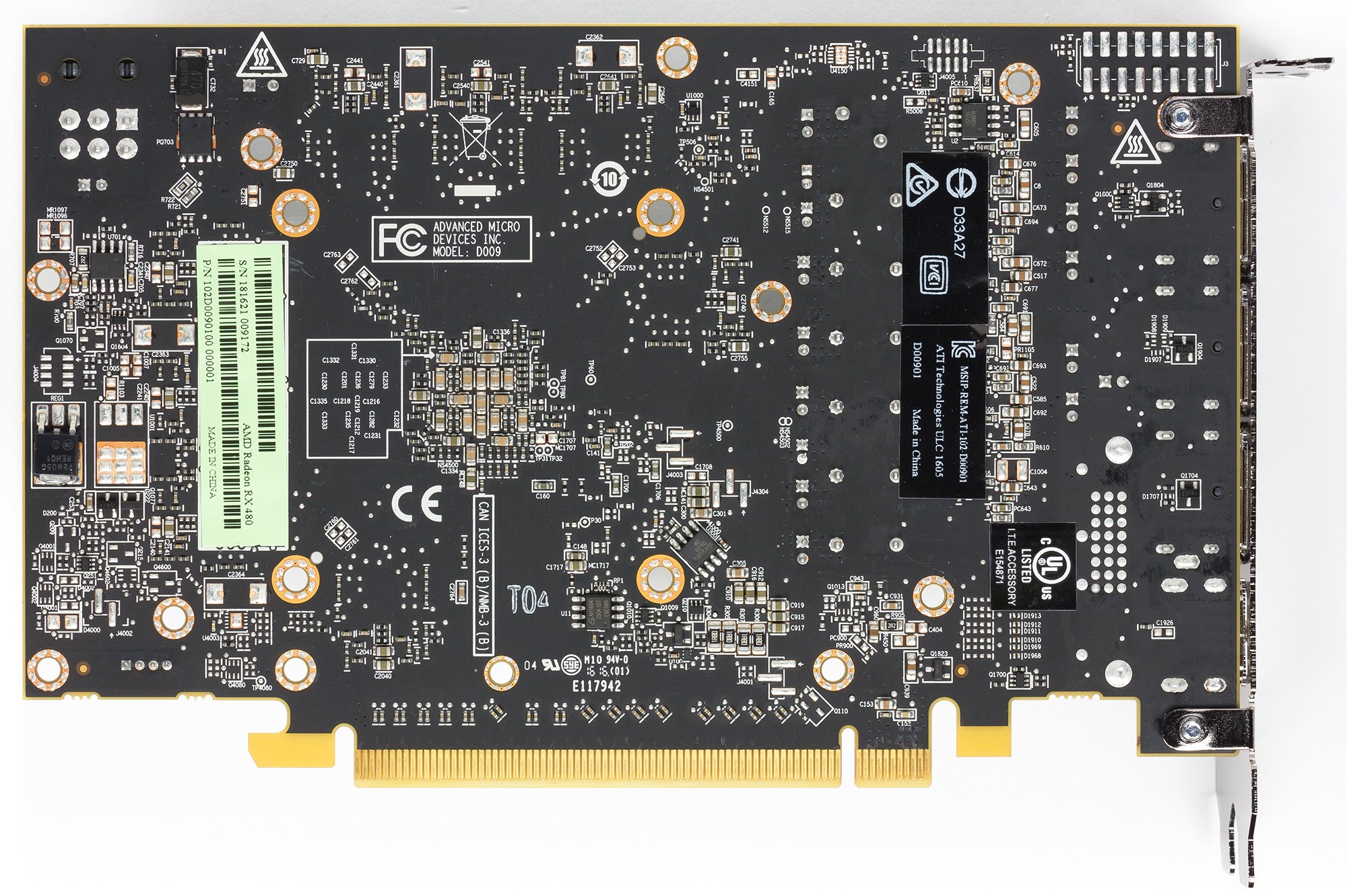

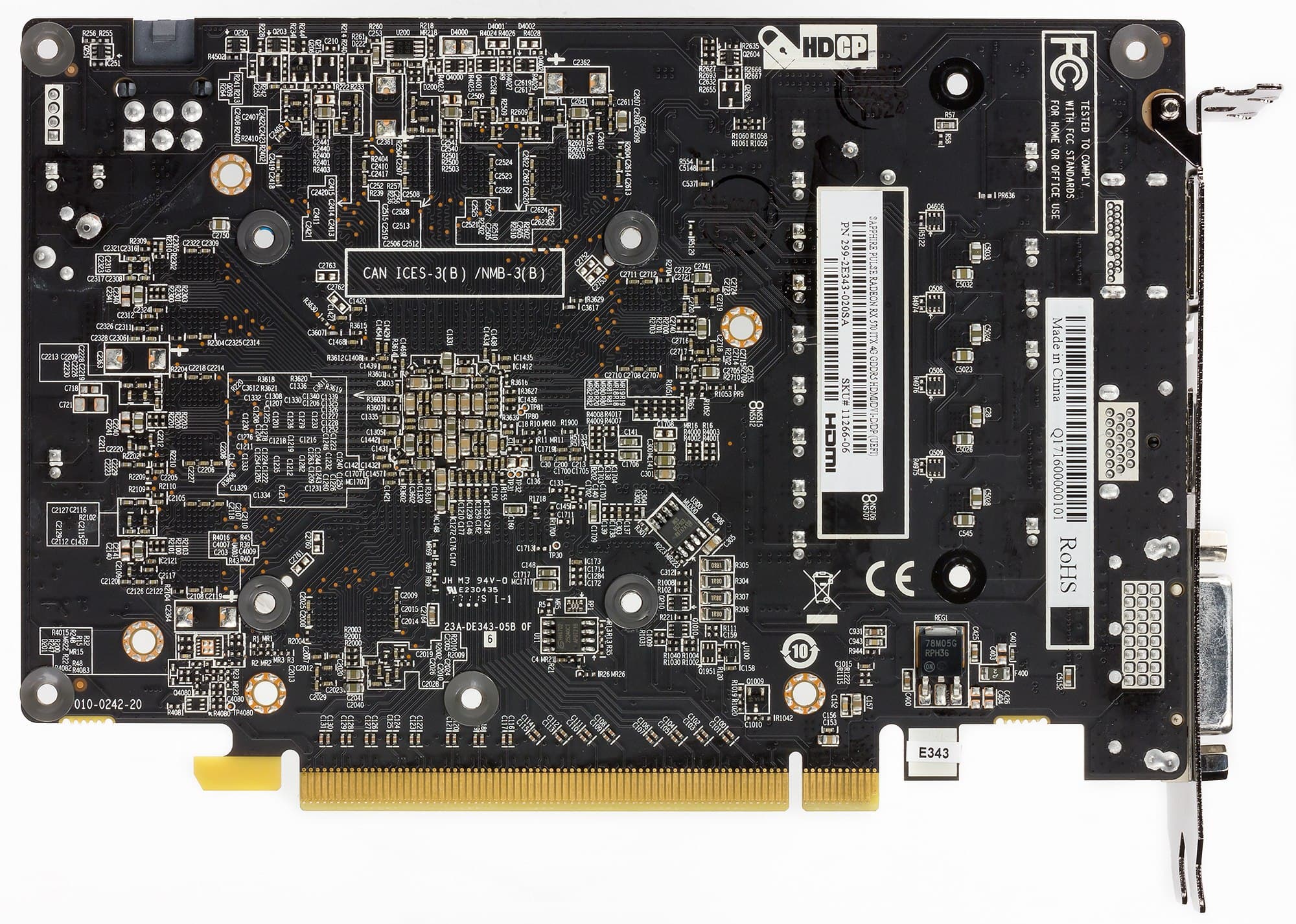

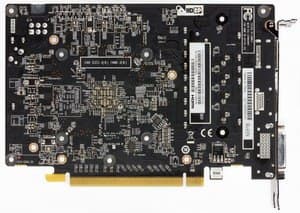

| Вид сзади | |
| Sapphire Pulse ITX RX 570 4GD5 4 ГБ 256-битной GDDR5 | AMD Radeon RX 570 |
 |
 |
Печатная плата переделана и отличается от эталонного дизайна. Данная карта позиционируется как решение для компактных систем. У нее относительно небольшие размеры (хотя в толщину она все-таки занимает полные два слота), один разъем питания. Система питания получила 4 фазы, управляется цифровым контроллером NCP81022 компании On Semiconductor.

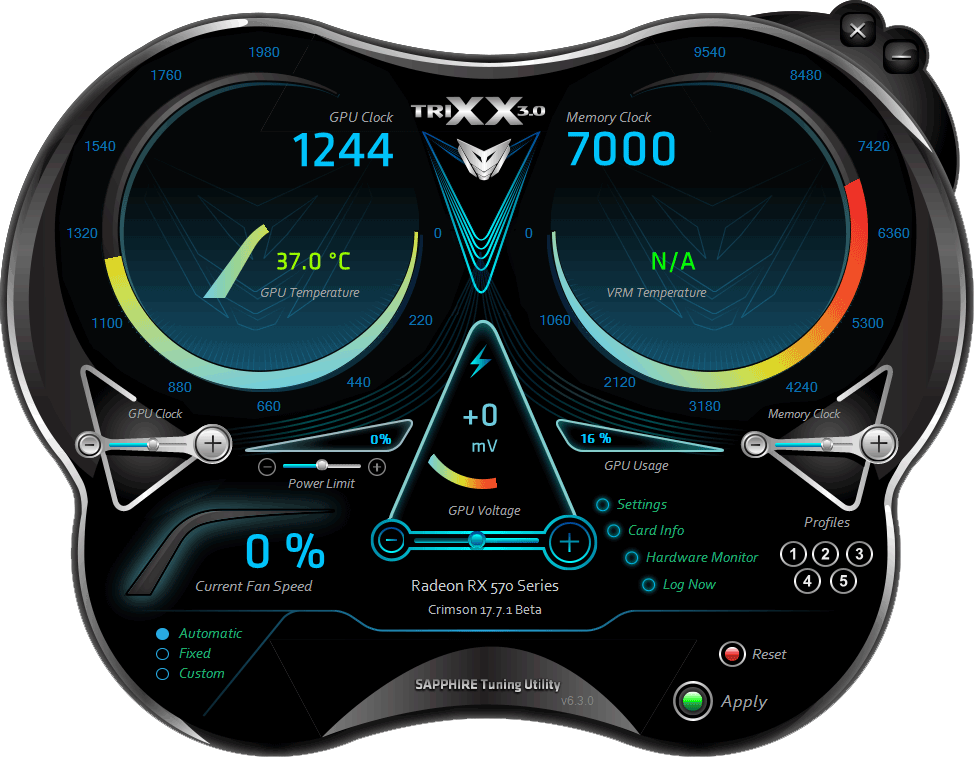

Фирменная утилита позволяет управлять частотами работы карты и следить за состоянием ускорителя.
Частоты у данного ускорителя соответствуют стандартным параметрам референс-карты.

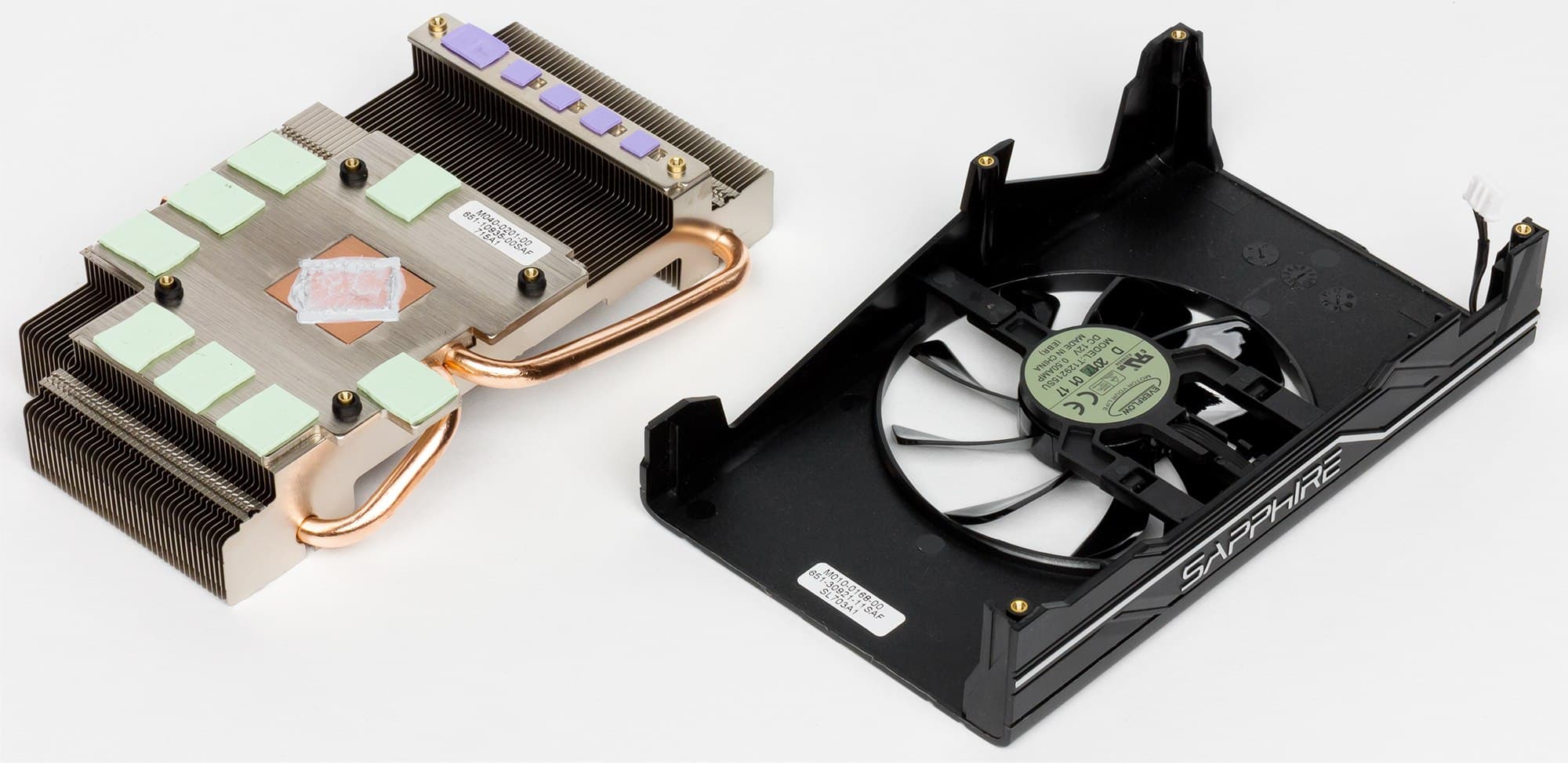

| Система охлаждения | |
|---|---|
|

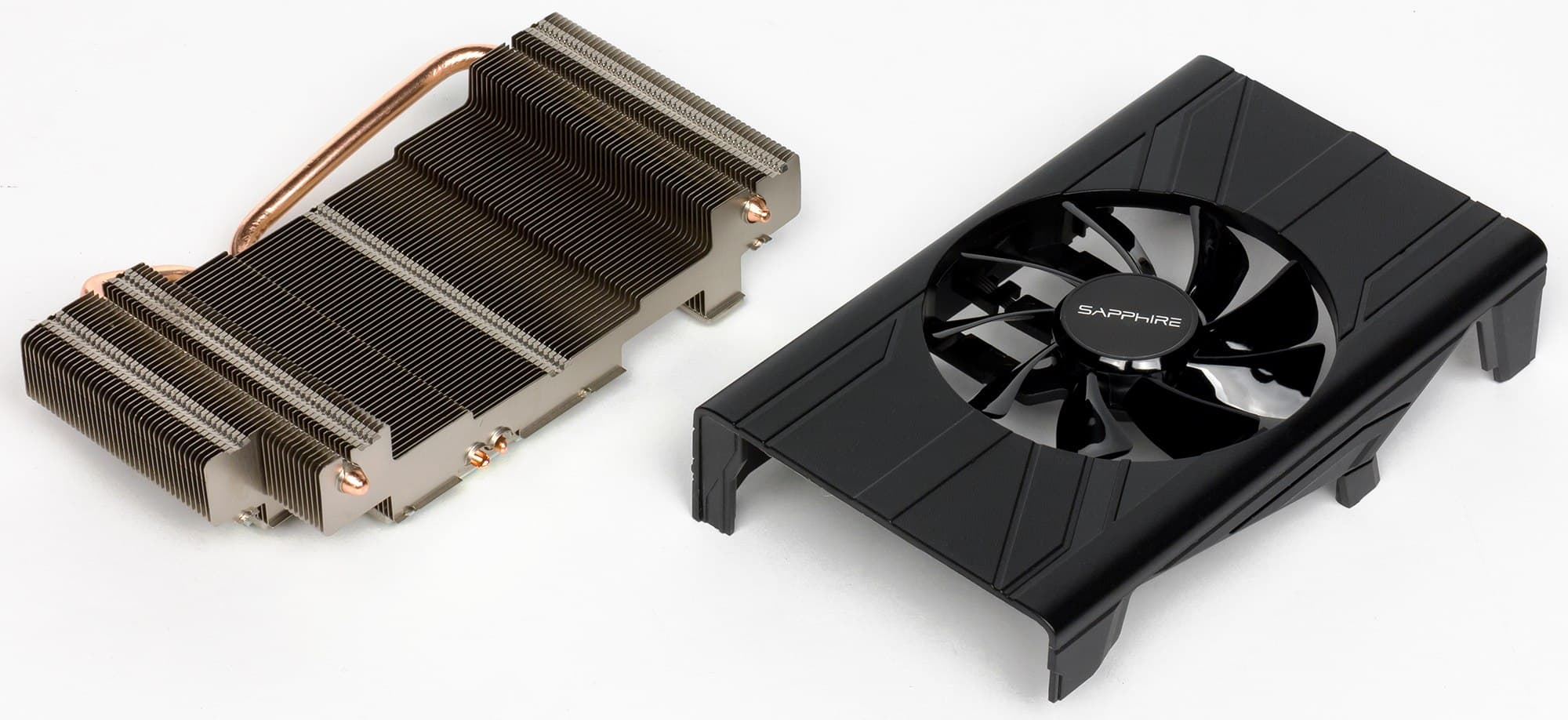

Главной частью системы охлаждения является массивный пластинчатый никелированный радиатор, через который проходят две тепловые трубки, обеспечивающие равномерное распределение тепла по ребрам радиатора.
Поверх радиатора установлен кожух с одним вентилятором. По заявлению производителя, вентилятор имеет двойной подшипник, что должно увеличить срок работы в 1,8 раза. Данный кулер останавливает вентилятор в случае простоя или малой нагрузки (если температура GPU не выше 55 градусов). Поэтому не стоит пугаться, если при запуске ПК вентилятор на ускорителе не вращается. Микросхемы памяти и силовые транзисторы охлаждаются центральным радиатором. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 62 градусов, что является отличным результатом для видеокарты такого уровня. |
 |
 |
|

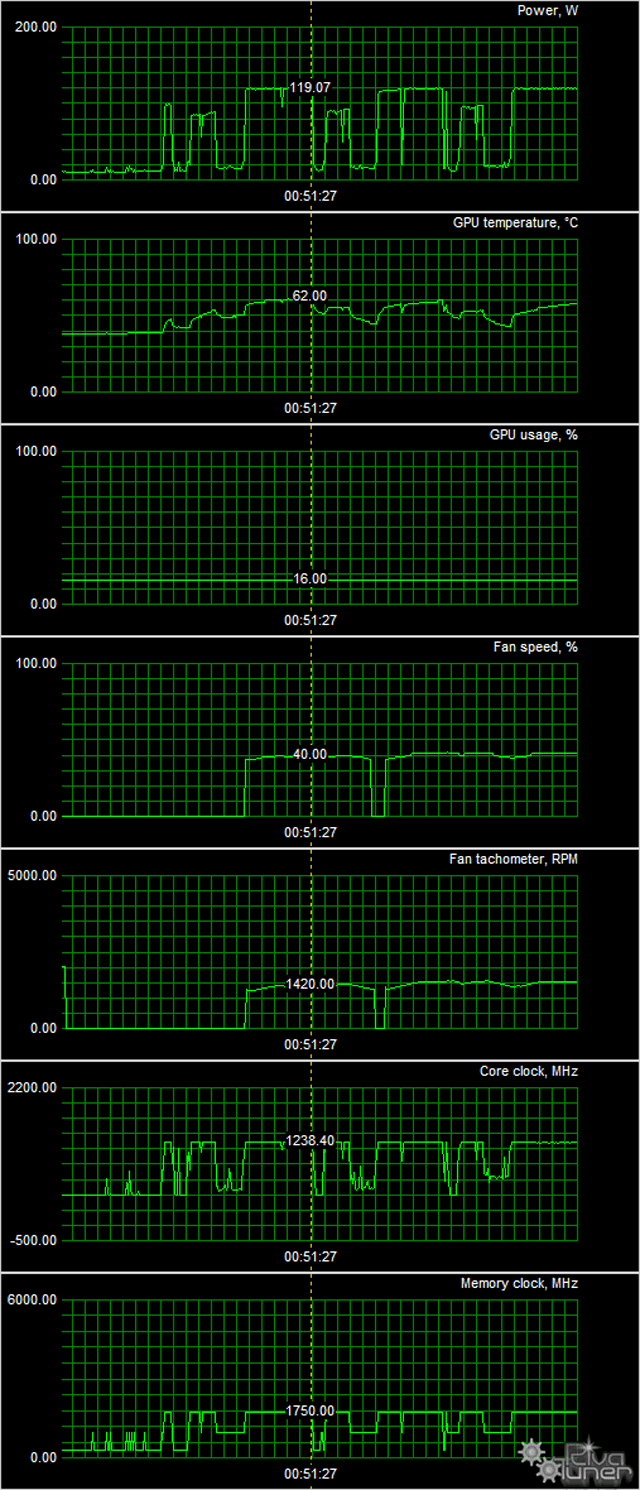

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
- Оценка градаций уровня шума выполняется по методике, описанной здесь:
- 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
- от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
- от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
- 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.
В режиме простоя в 2D температура составляла 43 °C, вентилятор не работал. Шум был равен фоновому — 18,0 дБА.
При просмотре фильма с аппаратным декодированием температура поднималась до 53 °C, вентилятор не включался. Шум по-прежнему был равен фоновому — 18,0 дБА.
В режиме максимальной нагрузки в 3D температура достигала 62 °C. Вентилятор при этом раскручивался до 1420 оборотов в минуту, шум вырастал до 25,9 дБА. Можно отнести данную СО к числу тихих.
Термоснимок
Наибольший нагрев — с оборотной стороны в зоне микросхем памяти.

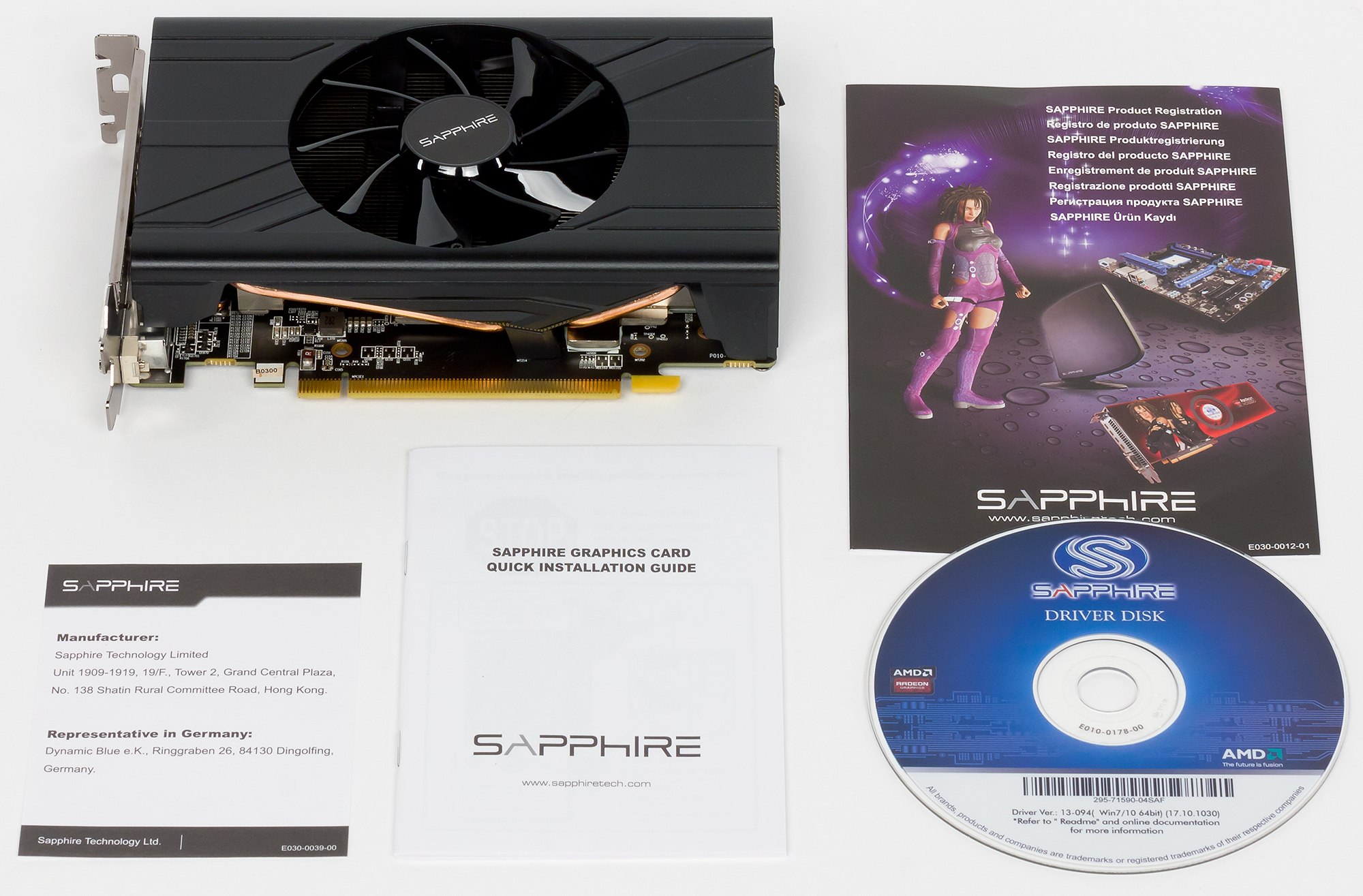

| Комплектация | |
|---|---|
|

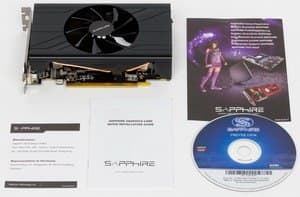

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект.
|
 |

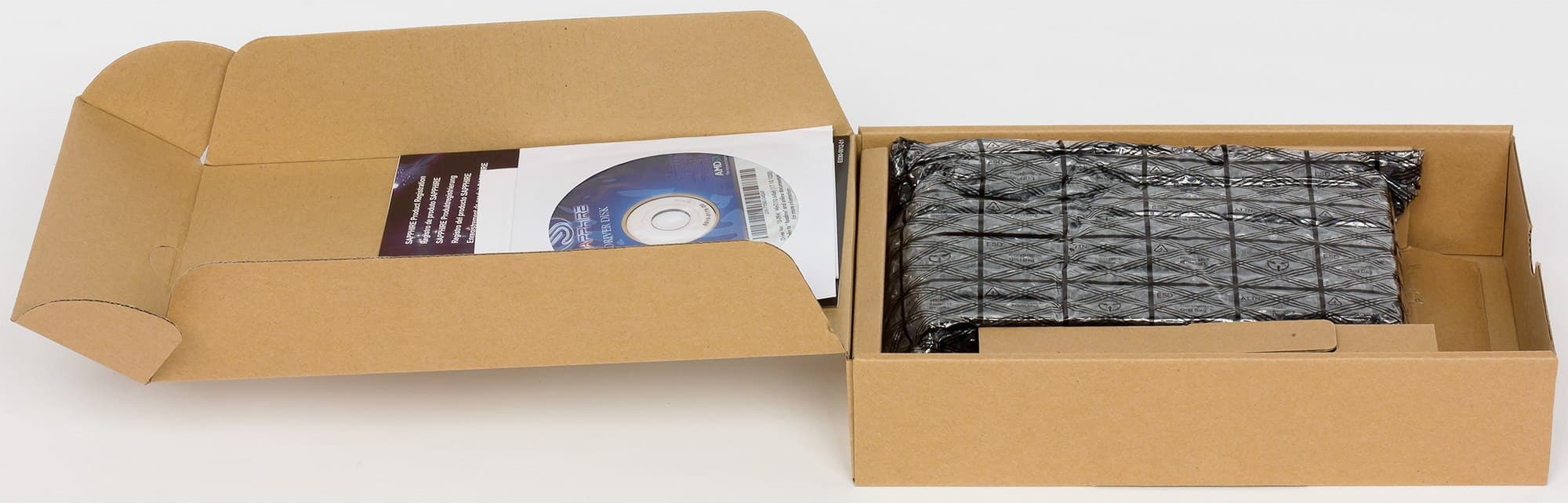

| Упаковка | |
|---|---|
 |
 |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора AMD Ryzen 7 1800X (Socket AM4):
- процессор AMD Ryzen 7 1800X (o/c 4 ГГц);
- СО Antec Kuhler H2O 920;
- системная плата Asus ROG Crosshair VI Hero на чипсете AMD X370;
- оперативная память 16 ГБ (2×8 ГБ) DDR4 AMD Radeon R9 UDIMM 3200 МГц (16-18-18-39);
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- блок питания Seasonic Prime 1000 W Titanium (1000 Вт);
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson ReLive Edition 17.7.2;
- драйверы Nvidia версии 384.94;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks, DirectX 11)
- Rise Of The Tomb Raider (Nixxes Software/Square Enix, DirectX 12)
- Tom Clancy’s Ghost Recon Wildlands (Ubisoft/Ubisoft, DirectX 11)
- The Witcher 3: Wild Hunt (CD Projekt RED, DirectX 11)
- BattleField 1 (EA Digital Illusions CE/Electronic Arts, DirectX 12)
- Tom Clancy’s The Division (Ubisoft Massive/Ubisoft, DirectX 11)
- Deus Ex: Mankind Divided (Eidos Montreal/Square Enix, DirectX 12)
- Far Cry Primal (Ubisoft/Ubisoft, DirectX 11)
- Hitman (2016) (IO Interactive/Square Enix, DirectX 12)
- Ashes Of The Singularity (Oxide Games,Stardock Entertainment/Stardock Entertainment, DirectX 12)
Результаты тестов: сравнение производительности
- Fallout 4
- Rise Of The Tomb Raider
- Tom Clancy’s Ghost Recon Wildlands
- The Witcher 3: Wild Hunt
- BattleField 1
- Tom Clancy’s The Division
- Deus Ex: Mankind Divided
- Far Cry Primal
- Hitman (2016)
- Ashes Of The Singularity
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят RX 570 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | конец августа 2017 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 11 | Sapphire Pulse ITX RX 570 4GD5 (4 ГБ), 1168—1244/7000 | 2570 | 1195 | 21500 |
| 12 | R9 390 8 ГБ, 1000/1000/6000 | 2510 | 930 | 27000 |
| 13 | GTX 1060 3 ГБ, 1507—1860/8000 | 2350 | 1343 | 17500 |
| 14 | GTX 970 4 ГБ, 1050—1177/7000 | 2340 | 996 | 23500 |
| 16 | R9 380X 4 ГБ, 1030/1030/5800 | 1940 | 995 | 19500 |
Комментарий к Рейтингам iXBT.com
RX 570 является прямым конкурентом GTX 1060 (3 ГБ) и отлично смотрится в этом противостоянии. Ускорители прошлых поколений того же уровня тем более смотрятся слабее.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | конец августа 2017 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 05 | GTX 1060 3 ГБ, 1507—1860/8000 | 1343 | 2350 | 17500 |
| 10 | Sapphire Pulse ITX RX 570 4GD5 (4 ГБ), 1168—1244/7000 | 1195 | 2570 | 21500 |
| 19 | GTX 970 4 ГБ, 1050—1177/7000 | 996 | 2340 | 23500 |
| 20 | R9 380X 4 ГБ, 1030/1030/5800 | 995 | 1940 | 19500 |
| 24 | R9 390 8 ГБ, 1000/1000/6000 | 930 | 2510 | 27000 |
Комментарий к Рейтингам полезности
А вот в этом рейтинге картина иная. Из-за недавнего массового помешательства на майнинге ускорители верхнего и даже среднего уровня были массово скуплены, образовался жесткий дефицит, поэтому цены резко взлетели. Сейчас цены постепенно возвращаются в адекватное состояние, но все же пока стоимость RX 570 сильно выше той, что была до начала дефицита карт. На момент написания обзора этот ускоритель уступал сопернику в лице GTX 1060 (3 ГБ).
Sapphire Pulse ITX RX 570 4GD5 (4 ГБ) — отличный вариант Radeon RX 570, демонстрирующий производительность, подходящую для большинства игр в популярном разрешении Full HD. Карта имеет компактные размеры, поэтому подойдет для любого корпуса, а также у нее очень эффективная и тихая система охлаждения. Как только цены стабилизируются, такие ускорители будут отлично смотреться по соотношению цены и возможностей.
Окончательное решение традиционно остается за нашими читателями (смотрите на актуальные цены ниже!).
В номинации «Оригинальный дизайн» (за сентябрь 2017 года)
награду получила карта:
- Sapphire Pulse ITX RX 570 4GD5 4 ГБ 256-битной GDDR5
