Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Tri-X R9 Fury 4096 МБ 4096-битной HBM PCI-E
Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.
Устройство(а)
| Sapphire Tri-X R9 Fury 4096 МБ 4096-битной HBM PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R9 Fury (Fiji) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1000 | 1000 | |
| Частота работы памяти (физическая (эффективная)), МГц | 500 (1000) | 500 (1000) | |
| Ширина шины обмена с памятью, бит | 4096 | ||
| Число вычислительных блоков в GPU | 56 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 3584 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 224 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 310×100×46 | 190×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 270 | 272 |
| В режиме 2D, Вт | 85 | 85 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20 | 20 |
| В режиме 2D (просмотр видео), дБА | 20 | 20 | |
| В режиме максимального 3D, дБА | 35,5 | 36 | |
| Выходные гнезда | 1×HDMI 1.4a, 3×DisplayPort 1.2 | 1×HDMI 1.4a, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 2 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Комплектация локальной памятью | |
|---|---|

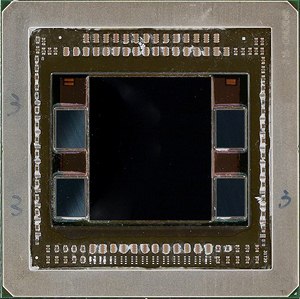

Картa имеeт 4096 МБ памяти HBM DRAM, размещенной в 4 микросхемах по 8 Гбит в единой упаковке с GPU. Микросхемы памяти SK Hynix. Микросхемы рассчитаны на максимальную частоту работы в 500 (1000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|
| Вид спереди | |

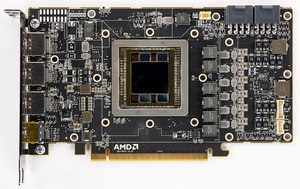

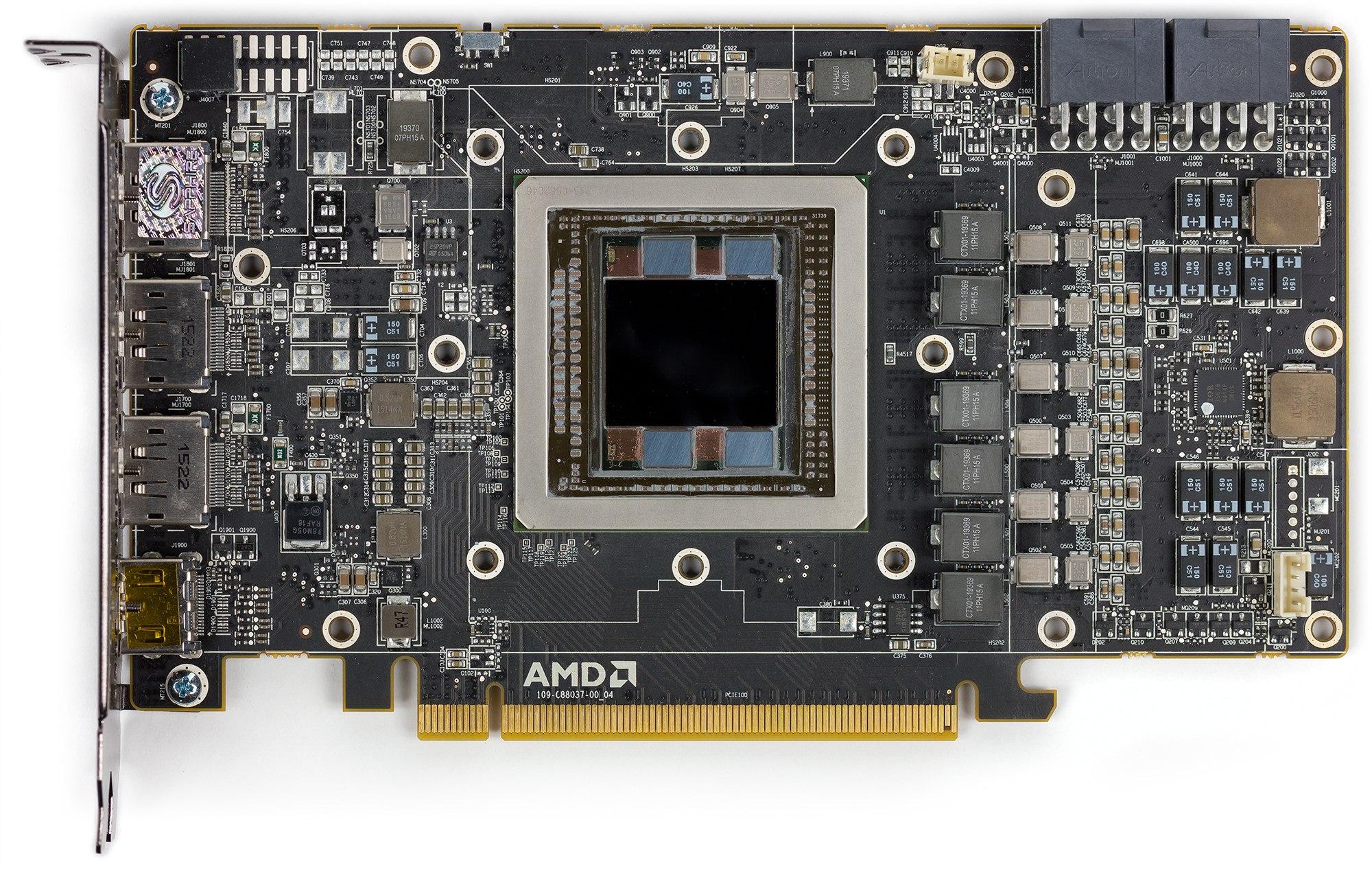

| Sapphire Tri-X R9 Fury 4096 МБ 4096-битной HBM PCI-E | Reference card AMD Radeon R9 Fury X |
 |  |

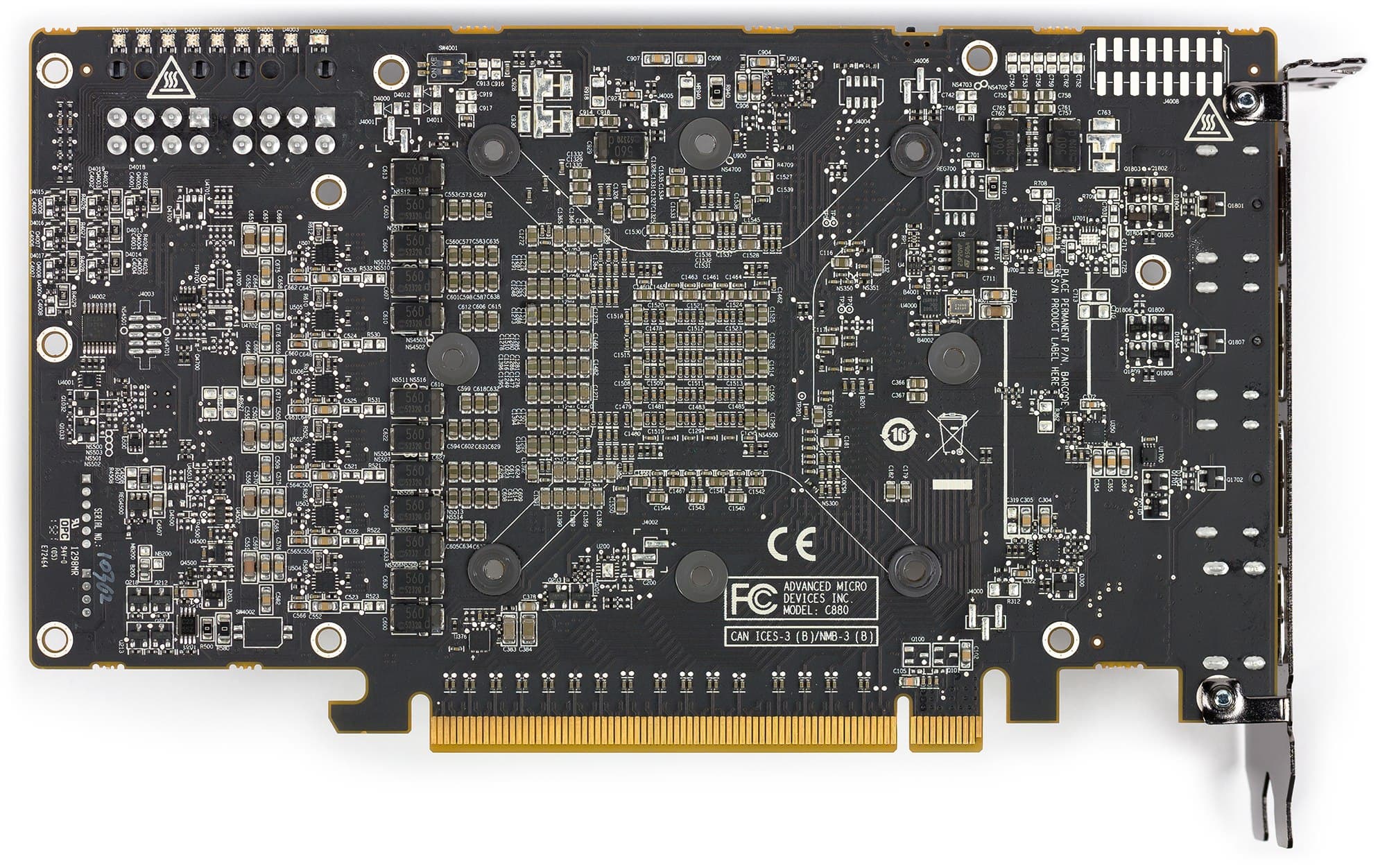

| Вид сзади | |
| Sapphire Tri-X R9 Fury 4096 МБ 4096-битной HBM PCI-E | Reference card AMD Radeon R9 Fury X |
 |  |
Плата является полной копией референс-карты Fury X, о которой мы уже писали.
| Система охлаждения | |
|---|---|

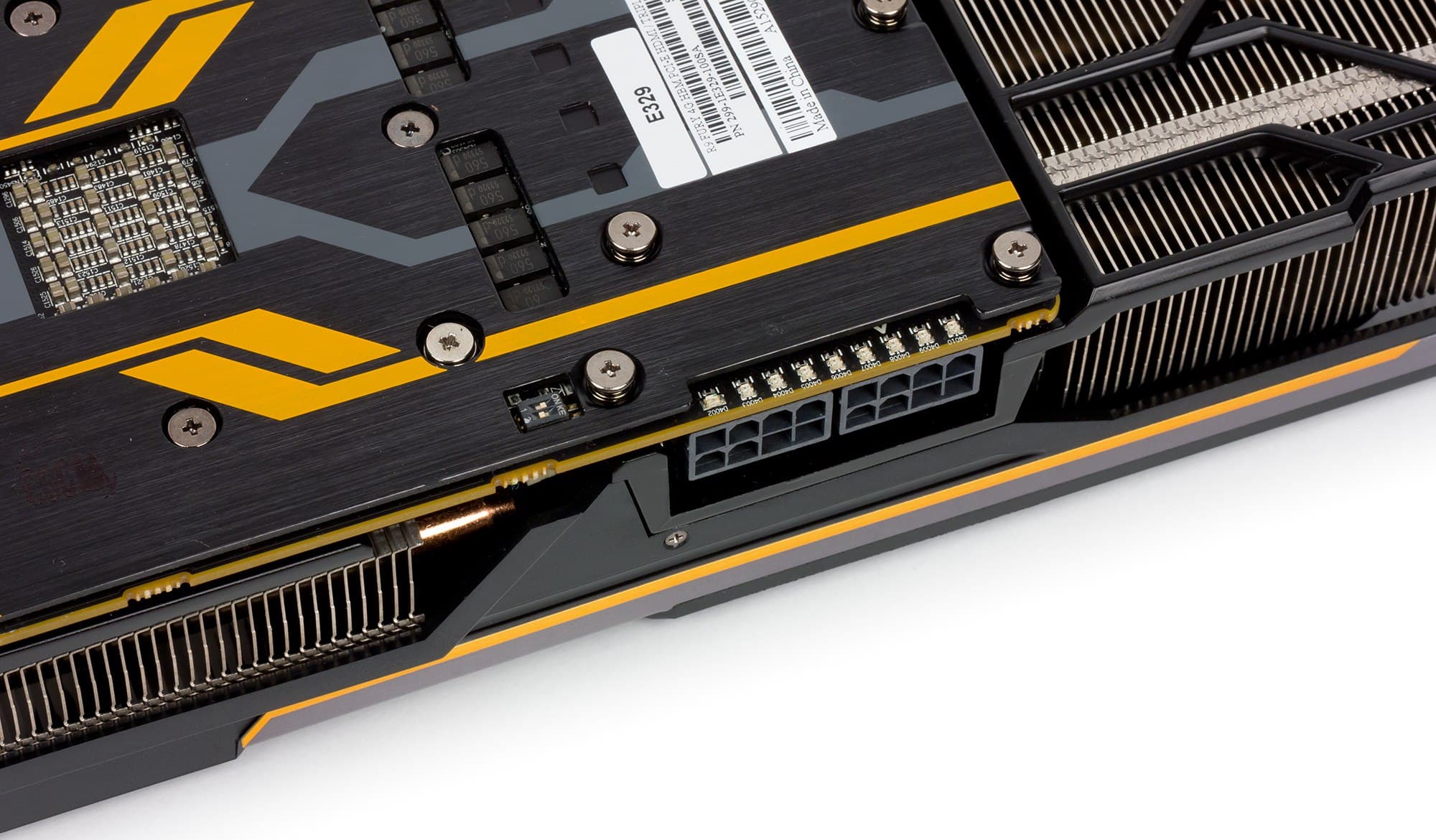

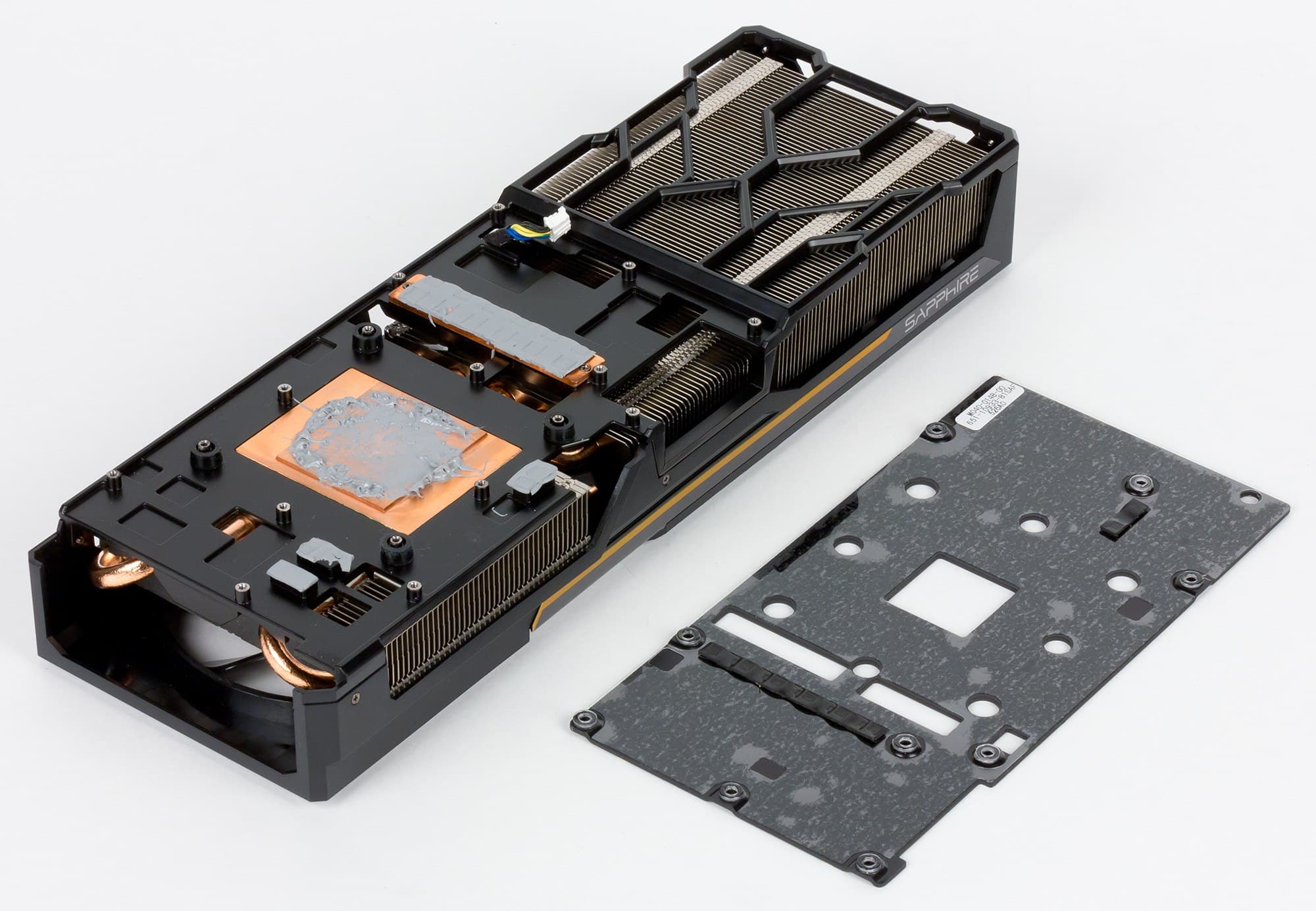

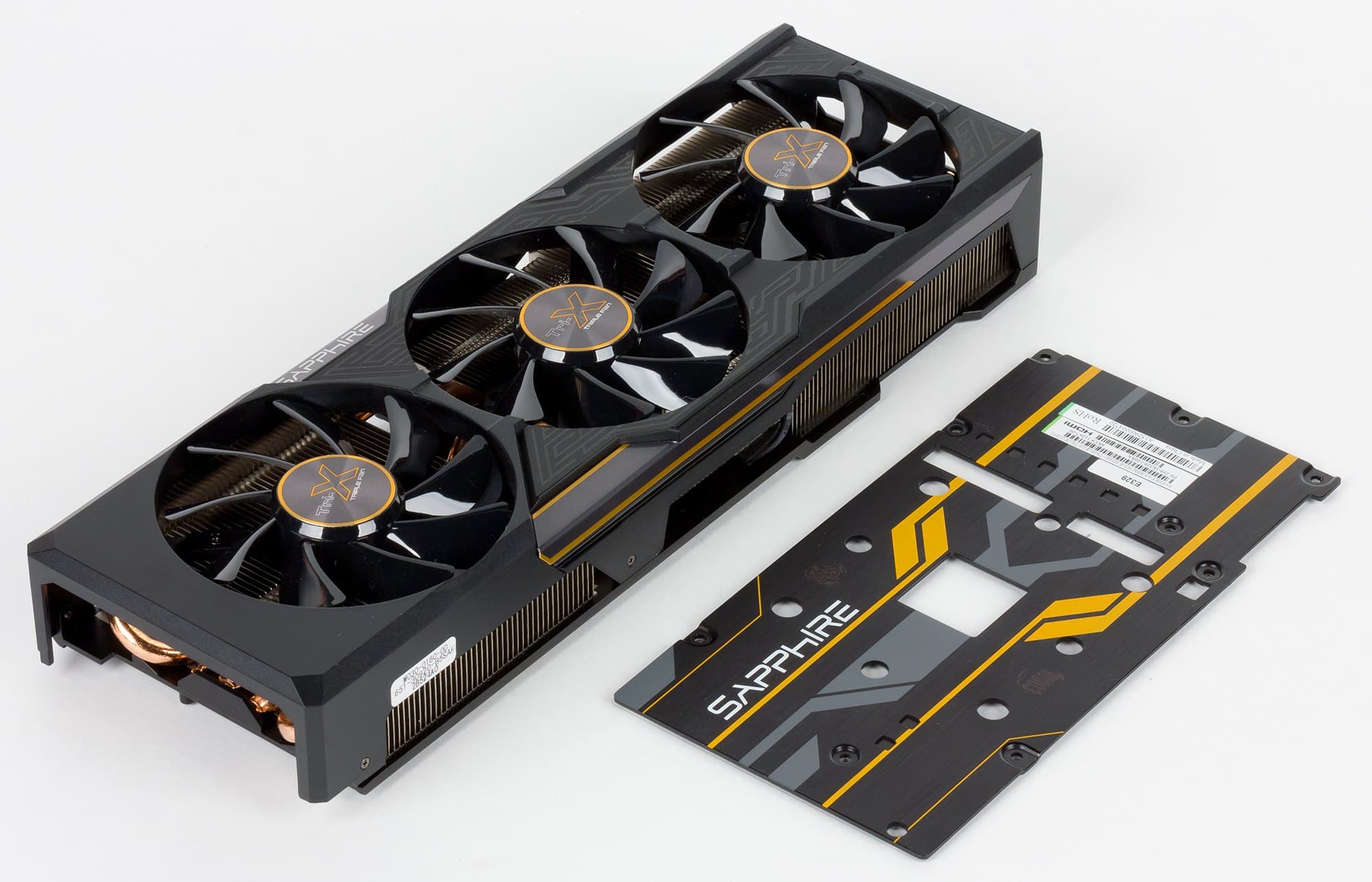

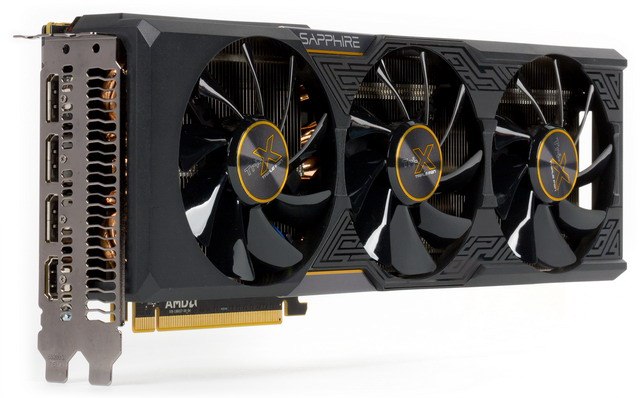

Главной частью кулера Tri-X является массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам радиатора. С помощью дополнительной подошвы этот же радиатор охлаждает и силовые транзисторы. Сверху радиатора установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Особенностью системы охлаждения карт этой серии является остановка вентиляторов в случае простоя при малом нагреве GPU. Микросхемы памяти охлаждаются заодно с ядром (будучи в одной упаковке с GPU). Сзади на карте установлена пластина, которая через термоинтерфейс помогает охлаждать PCB в области преобразователей напряжения. Фирменной особенностью референс-карты Fury X является GPU Tach: на оборотной стороне платы есть ряд из 8+1 светодиодов, которые демонстрируют загруженность GPU (8 градаций — 8 светодиодов). Девятый светодиод зеленого цвета предназначен для демонстрации ухода карты в спящий режим. Особыми микропереключателями на оборотной стороне карты можно регулировать эту подсветку: включать/выключать или менять цвет (красный/синий). Эти же возможности перекочевали и на данную карту, поскольку она представляет собой референс Fury X. Мы помним, что для Fury X была предложена ЖСО, тогда как в данном случае с почти таким же нагревом успешно справляется воздушный кулер, хотя ради этого пришлось пожертвовать компактными размерами ускорителя. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 67 градусов, что является отличным результатом для видеокарты такого уровня. |  |
 | |
 | |
| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 28 °C, вентиляторы не работали, шум был равен фоновому — 20 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 70 °C, вентиляторы по-прежнему не работали, уровень шума не изменялся и составлял 20 дБА.
В режиме максимальной нагрузки в 3D температура достигала 80 °C, вентиляторы включались и охлаждали ядро до 67 °C, их максимальная частота вращения при этом достигала 1300 оборотов в минуту, а шум вырастал до 35,5 дБА, поэтому данную СО можно считать не очень шумной.

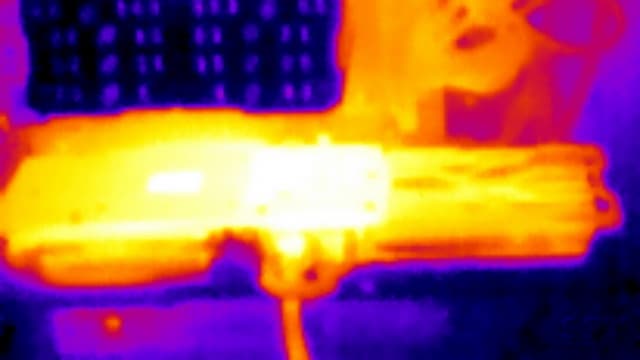

Термоснимок
Наиболее нагретая область — в районе GPU и преобразователей напряжения.
| Комплектация | |
|---|---|

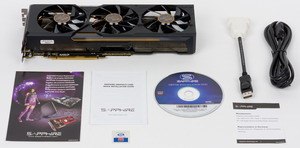

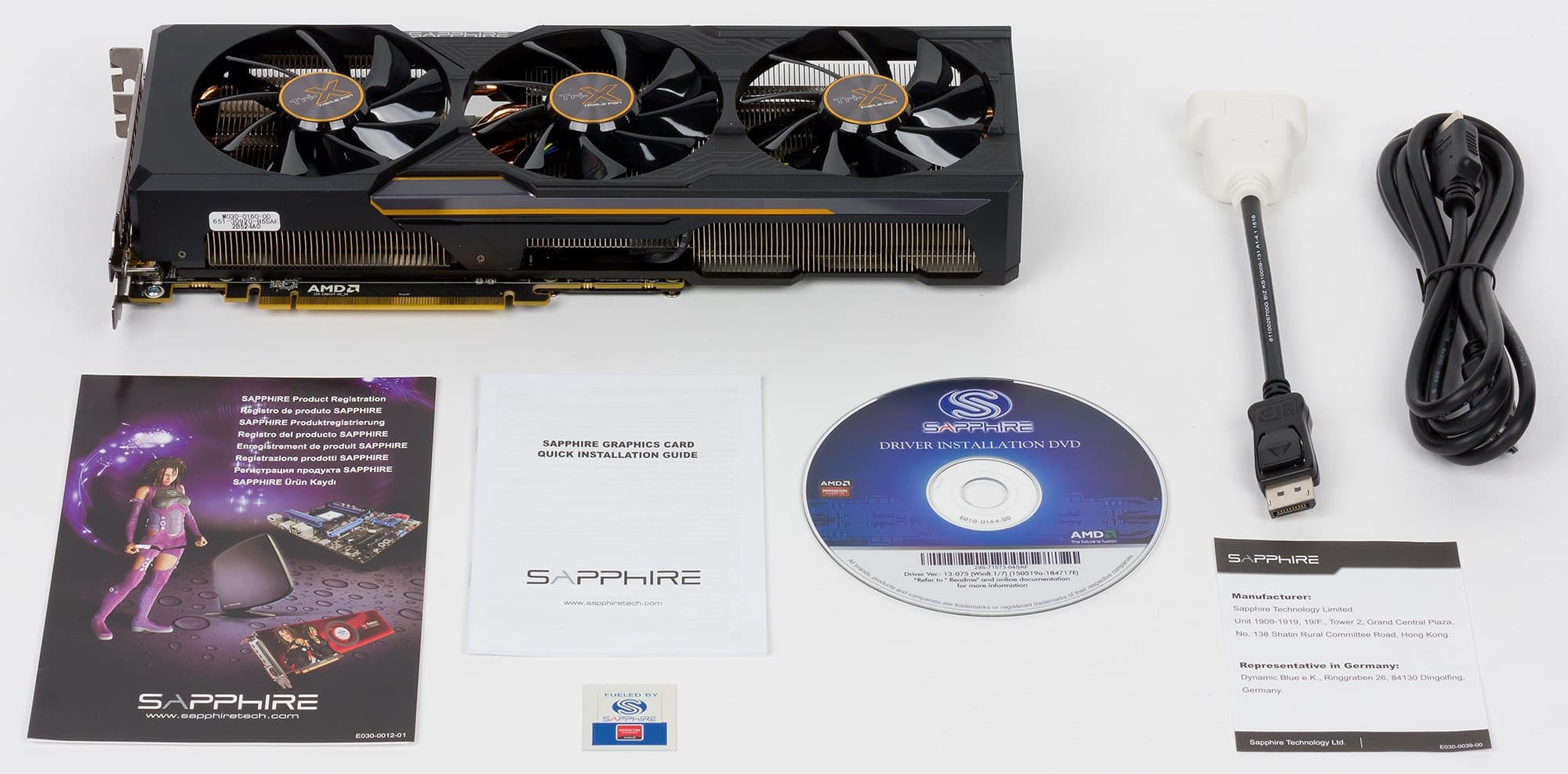

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс переходник DP-to-DVI, кабель HDMI и фирменную наклейку. |  |

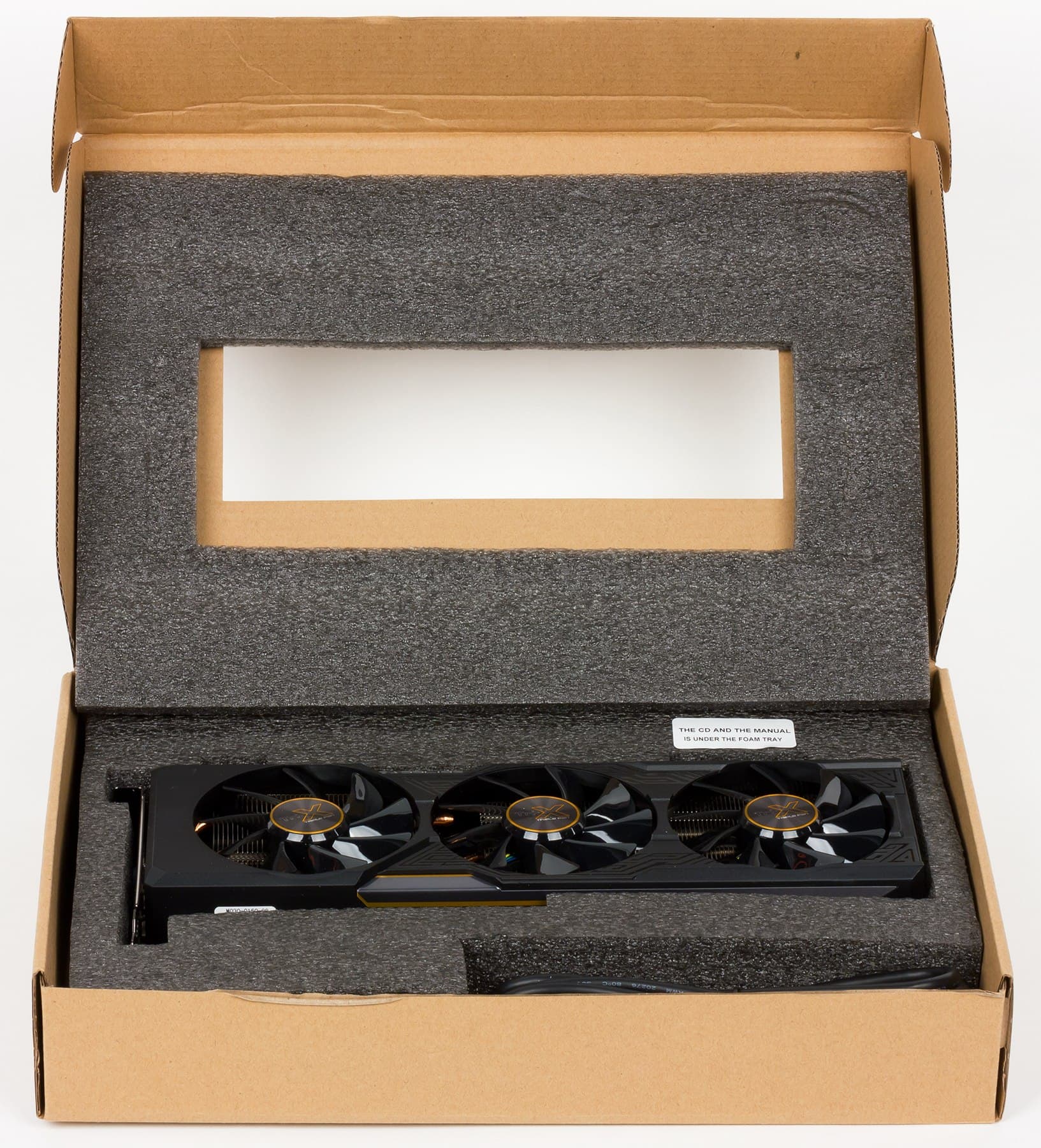

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.8 Omega;
- драйверы Nvidia версии 355.98;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 Fury и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина ноября 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 03 | GTX 980 Ti 6144 МБ, 1000—1075/7000 | 2600 | 324 | 803 |
| 04 | R9 Fury X 4096 МБ, 1050/1050/1000 | 2540 | 300 | 848 |
| 05 | Sapphire Tri-X R9 Fury 4096 МБ, 1000/1000/1000 | 2450 | 371 | 660 |
| 06 | R9 Fury 4096 МБ, 1000/1000/1000 | 2450 | 371 | 660 |
| 09 | GTX 980 4096 МБ, 1126—1266/7000 | 1990 | 334 | 595 |
Комментарий к Рейтингам iXBT.com
Логично, что ускоритель Sapphire полностью повторил результаты референса R9 Fury, поскольку в плане характеристик GPU Sapphire Tri-X R9 Fury ничем от него не отличается. В плане производительности же новинка занимает место между GeForce GTX 980 и GTX 980 Ti. Однако производительность — это еще не все. Цены могут сильно изменить расклад сил в следующем рейтинге.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина ноября 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 20 | Sapphire Tri-X R9 Fury 4096 МБ, 1000/1000/1000 | 371 | 2450 | 660 |
| 21 | R9 Fury 4096 МБ, 1000/1000/1000 | 371 | 2450 | 660 |
| 23 | GTX 980 4096 МБ, 1126—1266/7000 | 334 | 1990 | 595 |
| 24 | GTX 980 Ti 6144 МБ, 1000—1075/7000 | 324 | 2600 | 803 |
| 25 | R9 Fury X 4096 МБ, 1050/1050/1000 | 300 | 2540 | 848 |
Комментарий к Рейтингам полезности
И на момент написания материала ценовой расклад таков, что R9 Fury (включая и карту Sapphire) оказался самым выгодным приобретением в группе топовых и очень дорогих ускорителей с ценой выше 600 долларов.
Sapphire Tri-X R9 Fury (4096 МБ) — очень интересный представитель топового семейства ускорителей в ценовом диапазоне от 600 долларов. Обладая всего 4 гигабайтами оперативной памяти (чего для топового акселератора уже маловато), он, тем не менее, легко вписывается в современную линейку, занимая место чуть ниже R9 Fury X и между GeForce GTX 980 и GTX 980 Ti. При этом по цене он ближе к GeForce GTX 980, так что оказывается самым выгодным приобретением в этом ценовом сегменте. Стоит добавить, что продукт Sapphire укомплектован очень эффективным и достаточно тихим кулером. К минусам этого ускорителя можно отнести чрезмерно громоздкие размеры: 30 см длины и занятие 3 слотов в системном блоке. Отсутствие физического выхода DVI компенсировано наличием переходника с DP в комплекте поставки.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за ноябрь 2015 года)
награду получила карта:
- Sapphire Tri-X R9 Fury 4096 МБ 4096-битной HBM PCI-E
В номинации «Отличная поставка» (за ноябрь 2015 года)
награду получила карта:
- Sapphire Tri-X R9 Fury 4096 МБ 4096-битной HBM PCI-E
