Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Tri-X R9 390X OC with Back Plate 8 ГБ 512-битной GDDR5 PCI-E
Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.
Устройство(а)
| Sapphire Tri-X R9 390X OC with Back Plate 8 ГБ 512-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R9 390X (grenada-7) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1080 | 1050 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1500 (6000) | 1500 (6000) | |
| Ширина шины обмена с памятью, бит | 512 | ||
| Число вычислительных блоков в GPU | 44 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное число операций (ALU) | 2816 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 176 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 305×115×45 | 275×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 273 | 275 |
| В режиме 2D, Вт | 53 | 52 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20,5 | 21 |
| В режиме 2D (просмотр видео), дБА | 25,5 | 21 | |
| В режиме максимального 3D, дБА | 41,5 | 41 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 3×DisplayPort 1.2 | 2×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 8192 МБ памяти GDDR5 SDRAM, размещенной в 16 микросхемах по 4 Гбит (на лицевой стороне PCB). Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

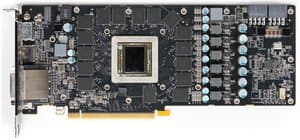

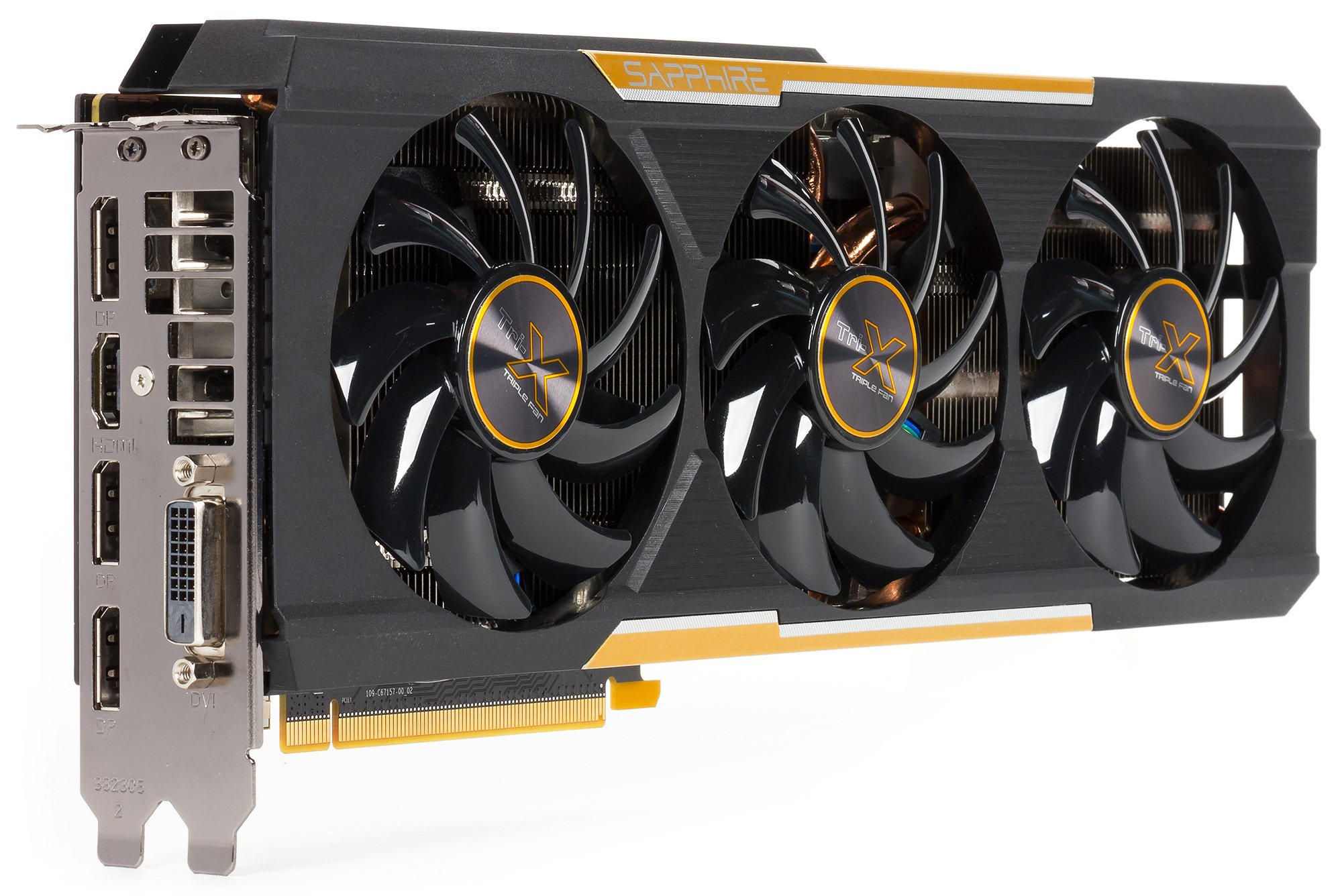

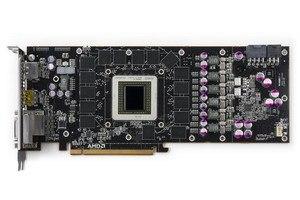

| Вид спереди | |
| Sapphire Tri-X R9 390X OC with Back Plate 8 ГБ 512-битной GDDR5 PCI-E | Reference card AMD Radeon R9 390X |
 |  |

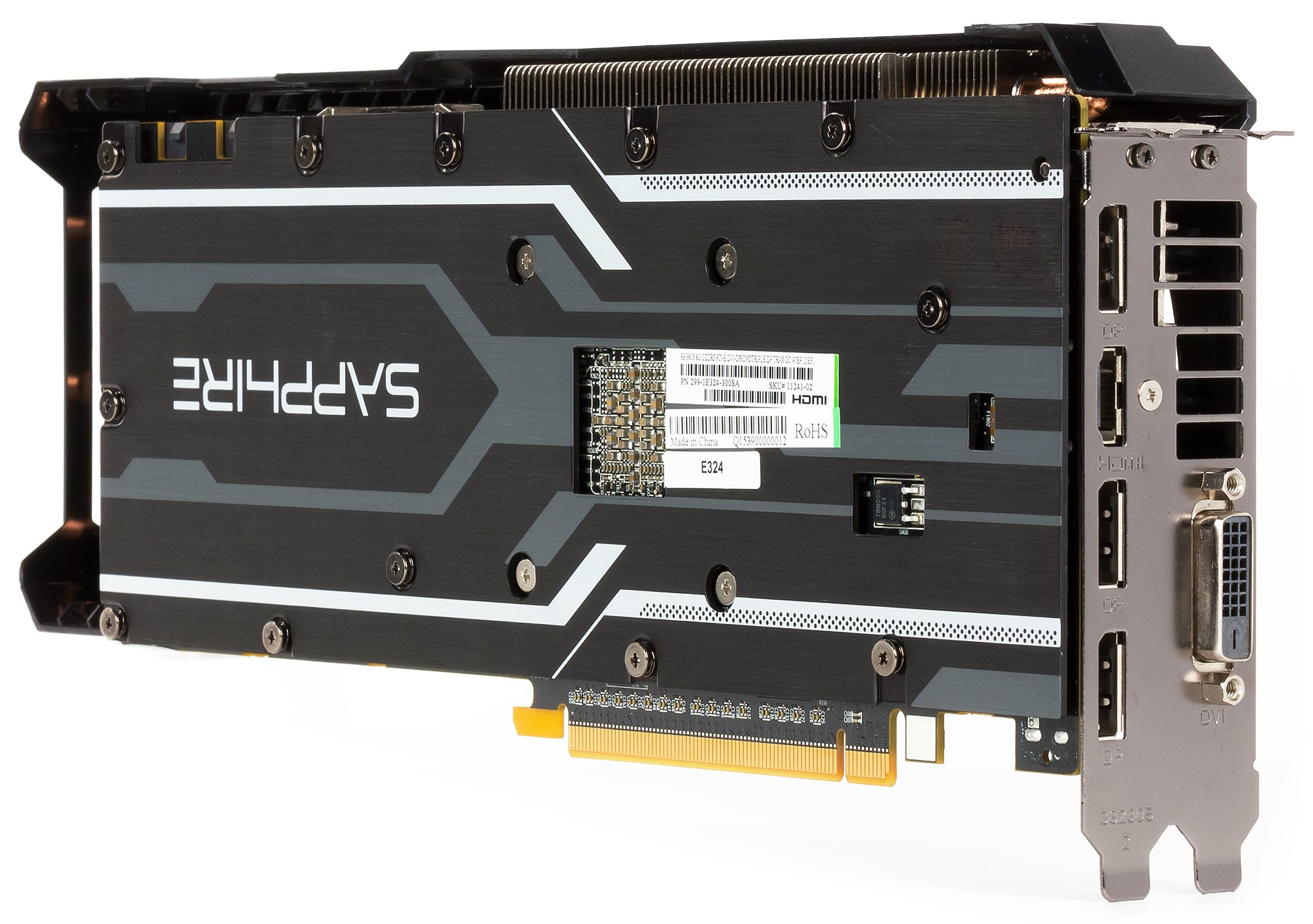

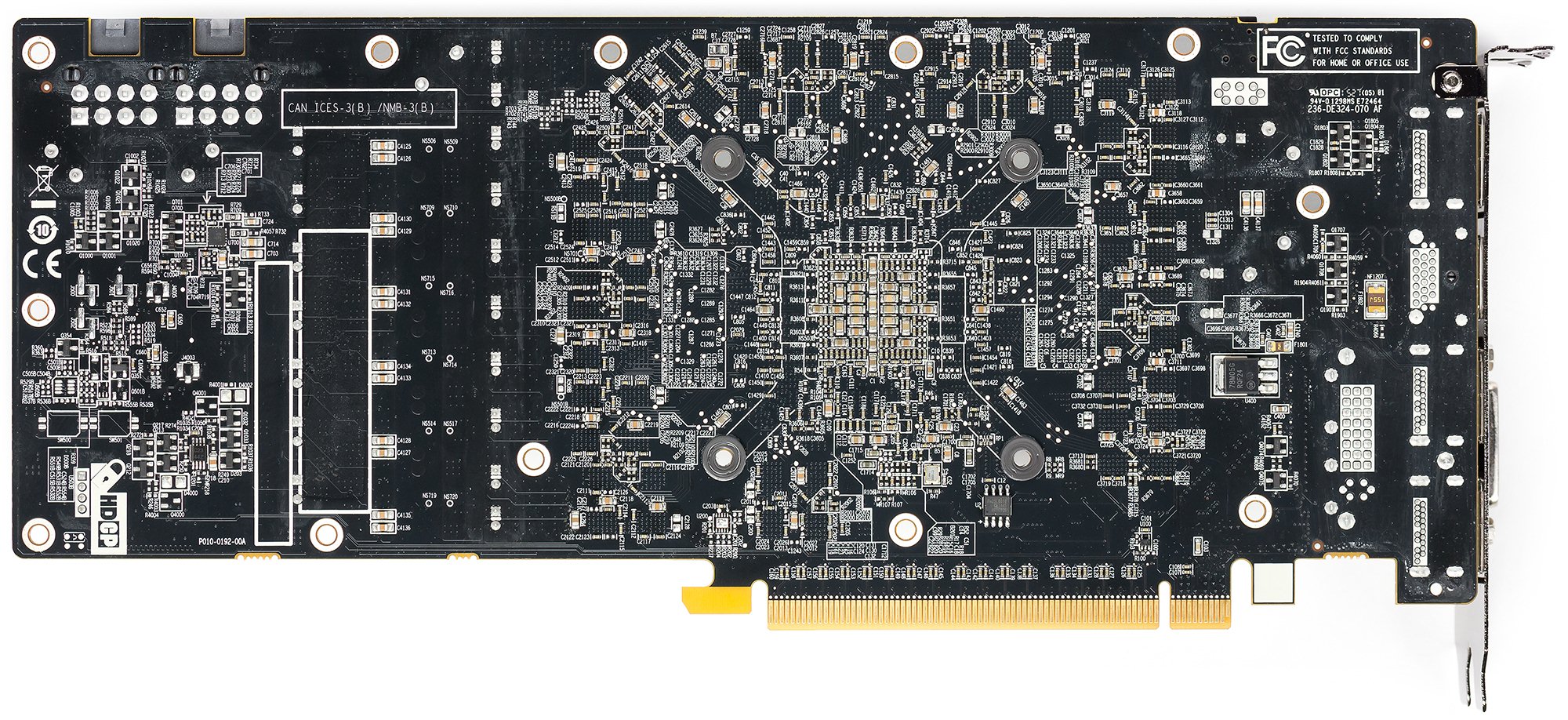

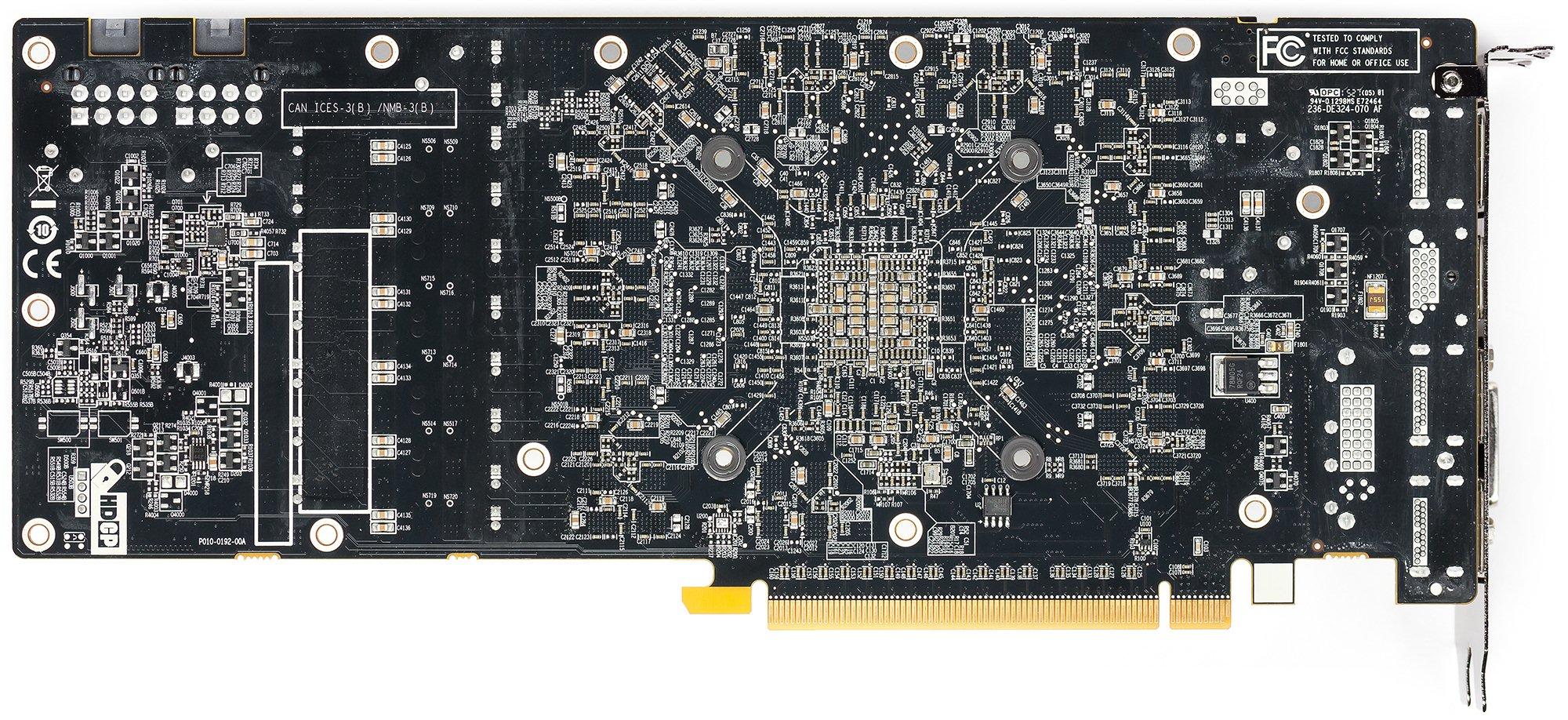

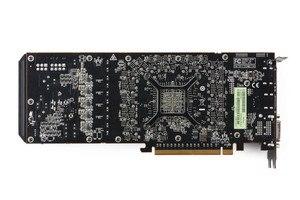

| Вид сзади | |
| Sapphire Tri-X R9 390X OC with Back Plate 8 ГБ 512-битной GDDR5 PCI-E | Reference card AMD Radeon R9 390X |
 |  |

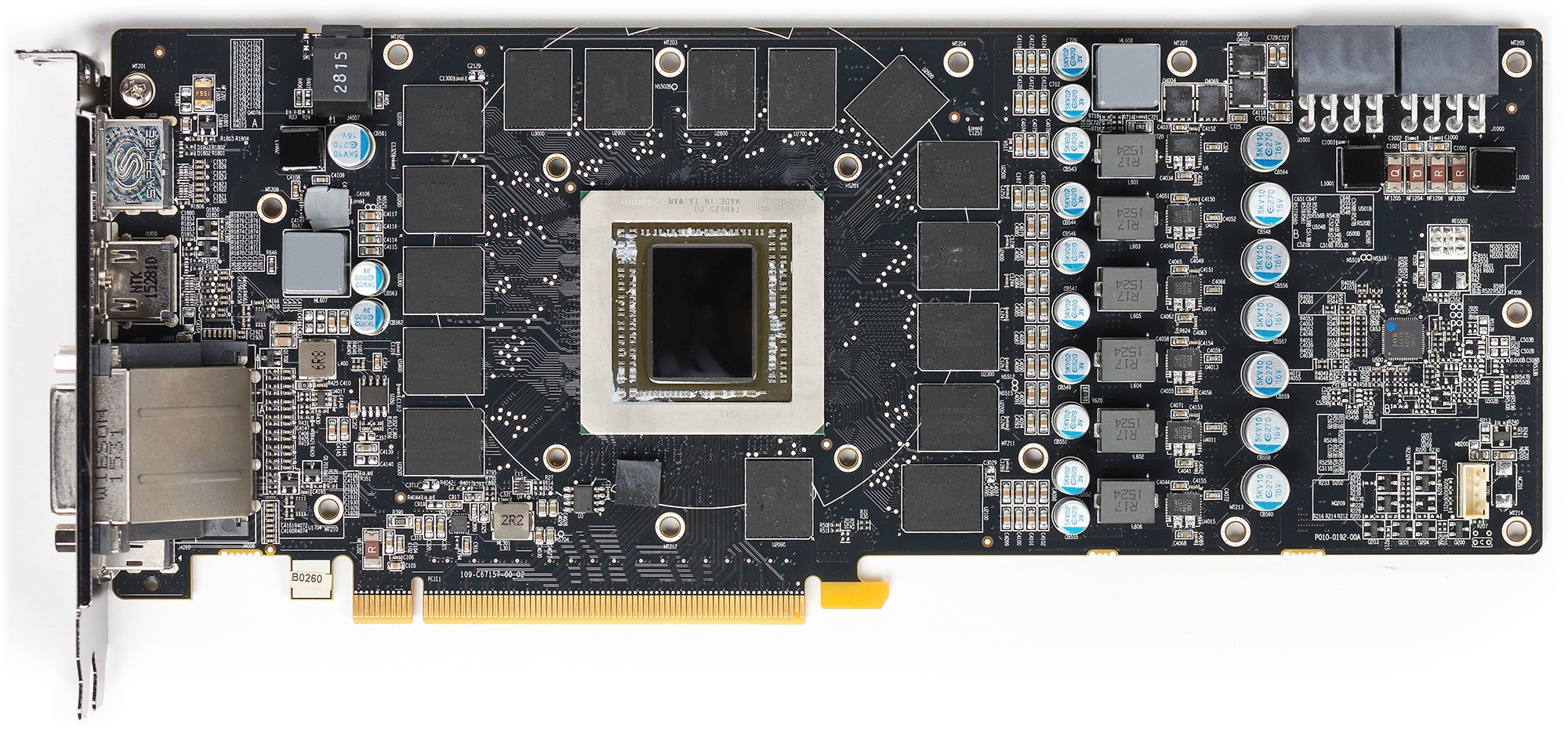

PCB переработана инженерами Sapphire и отличается от референс-дизайна в области системы питания. Используется цифровой контроллер системы питания IOR 35678 обеспечивающий 6+1-фазную схему питания с использованием технологии Direct-FET. В системе питания используются дроссели Sapphire Black Diamond Choke последнего поколения, которые согласно декларации производителя на 10% холоднее и на 25% экономичнее. Есть еще мнение, что использование таких катушек уменьшает (ликвидирует) всем хорошо известный свист дросселей при нагрузках.

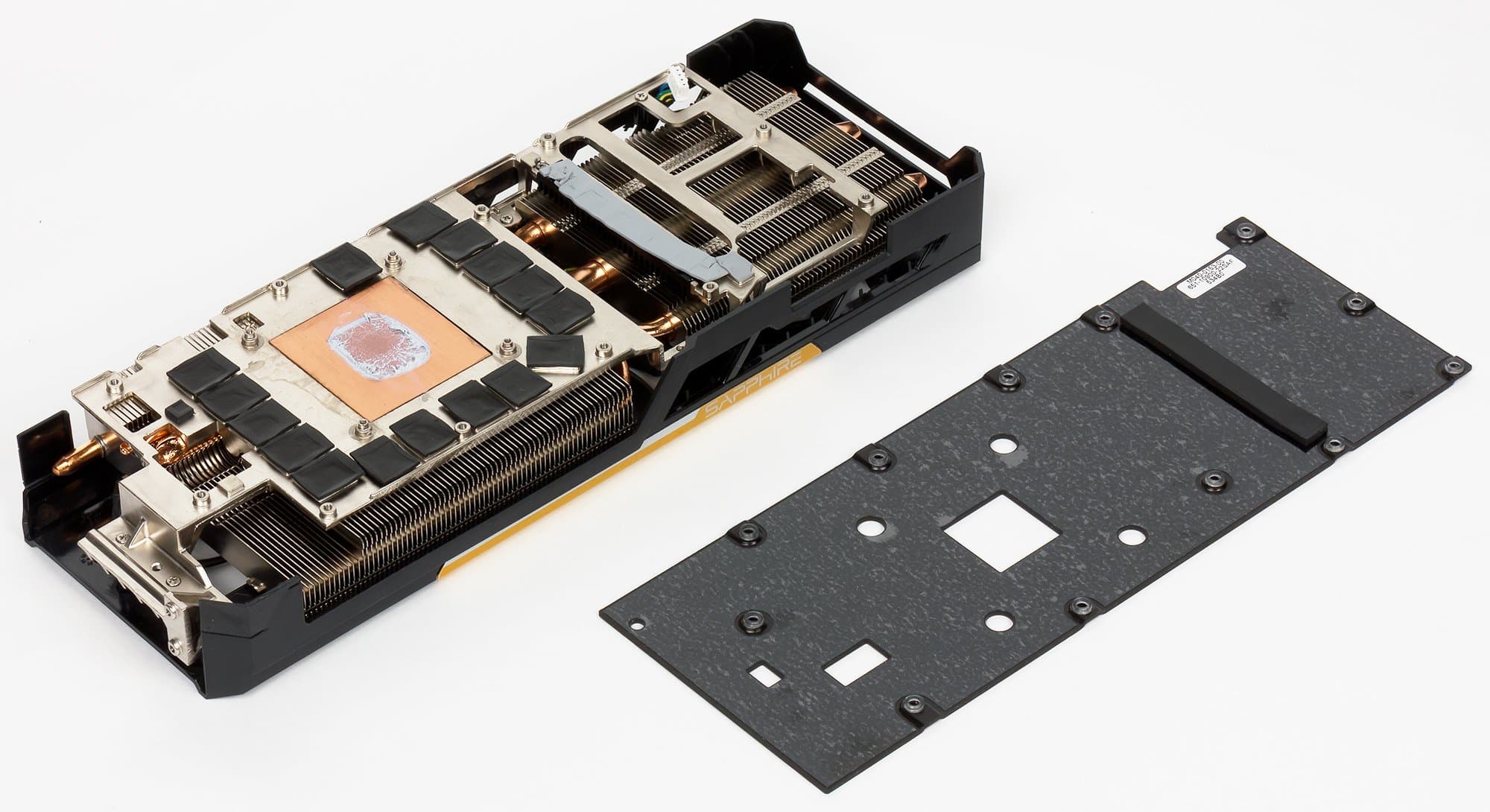

| Система охлаждения | |
|---|---|

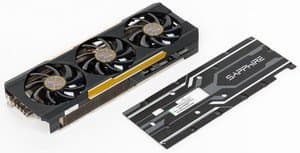

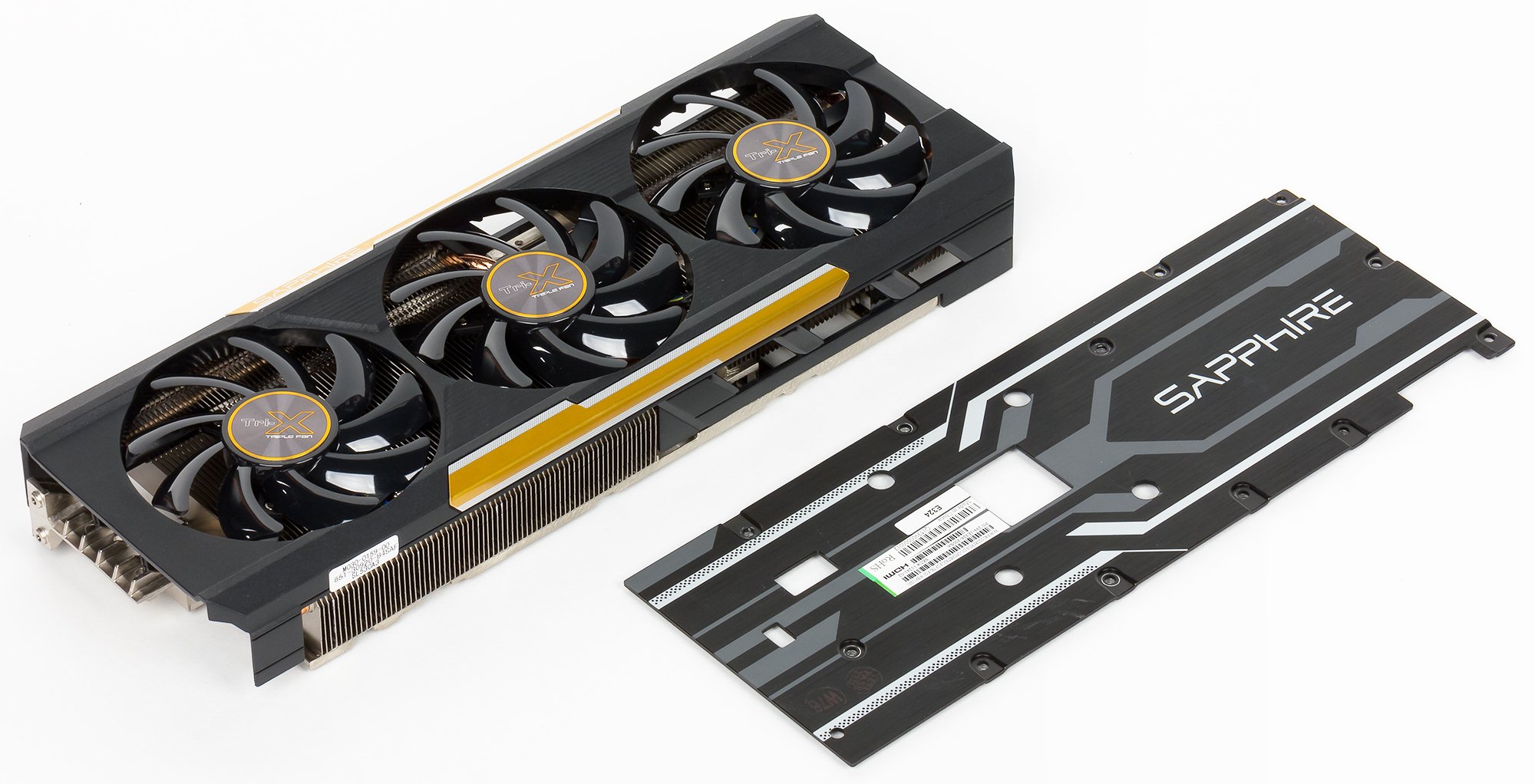

Мы видим фирменный кулер Sapphire Tri-X, имеющий в основе два больших радиатора, пластины которых покрыты никелем и соединяются пятью тепловыми трубками для равномерного распределения отводимого тепла. Радиаторы охлаждают и GPU, и микросхемы памяти, и силовые транзисторы. Сверху надет кожух с тремя вентиляторами диаметром 90 мм, оснащенными лопастями с особым аэродинамическим профилем для обеспечения максимального потока воздуха при минимальном уровне шума. Производитель декларирует, что каждый вентилятор имеет два комплекта шарикоподшипников с пылеотталкивающим покрытием (мы не разбирали вентиляторы, поэтому просто приводим здесь информацию компании). Кулер на торце имеет светящийся логотип Sapphire, работающий как визуальный индикатор температуры видеокарты: его цвет может меняться с синего на желтый, а потом и на красный по мере нагревания ядра. С оборотной стороны карты установлена пластина, прижимающаяся через термоинтерфейс к печатной плате в месте нахождения силовых транзисторов, помогая охлаждать последние. Под нагрузкой максимальная температура GPU не превысила 79 градусов, что является нормальным результатом для видеокарты такого уровня. Минусом является шумный кулер. |  |
 | |

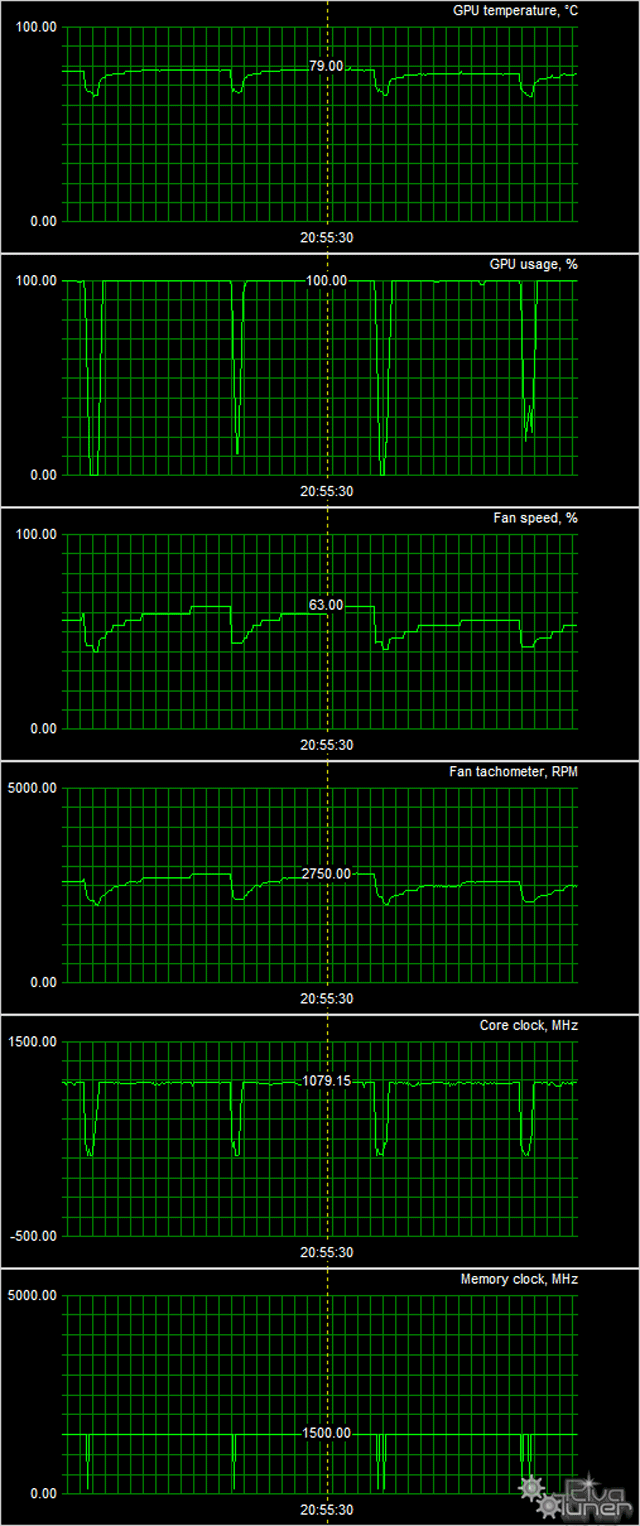

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 30 °C, вентиляторы вращались со скоростью около 1200 оборотов в минуту, шум был равен фоновому.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 50 °C, вентиляторы работали на частоте вращения 1400 оборотов в минуту, уровень шума чуть вырастал (25,5 дБА).
В режиме максимальной нагрузки в 3D температура достигала 79 °C, вентиляторы при этом раскручивались до 2750 оборотов в минуту, шум вырастал до 41,5 дБА. Это уже очень шумно на открытом стенде, но если вы используете корпус с хорошей шумоизоляцией, жить рядом с ним будет можно.

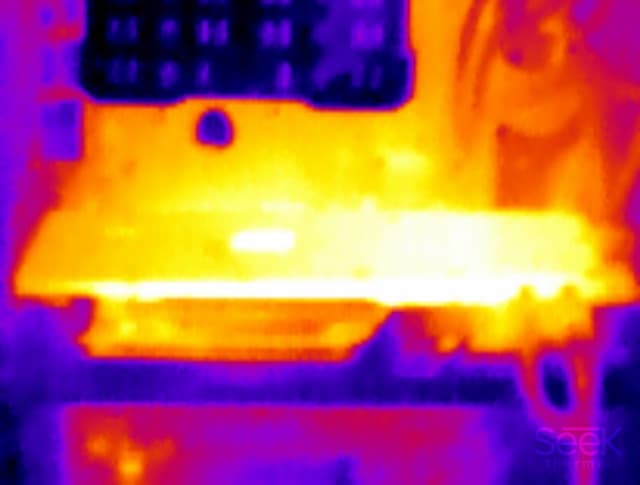

Термоснимок
На тыльной стороне есть пластина с вырезом в районе GPU; естественно, наиболее нагретая область именно там: четко выраженный прямоугольник. Еще одна нагретая, но более размытая область есть в районе преобразователей напряжения.

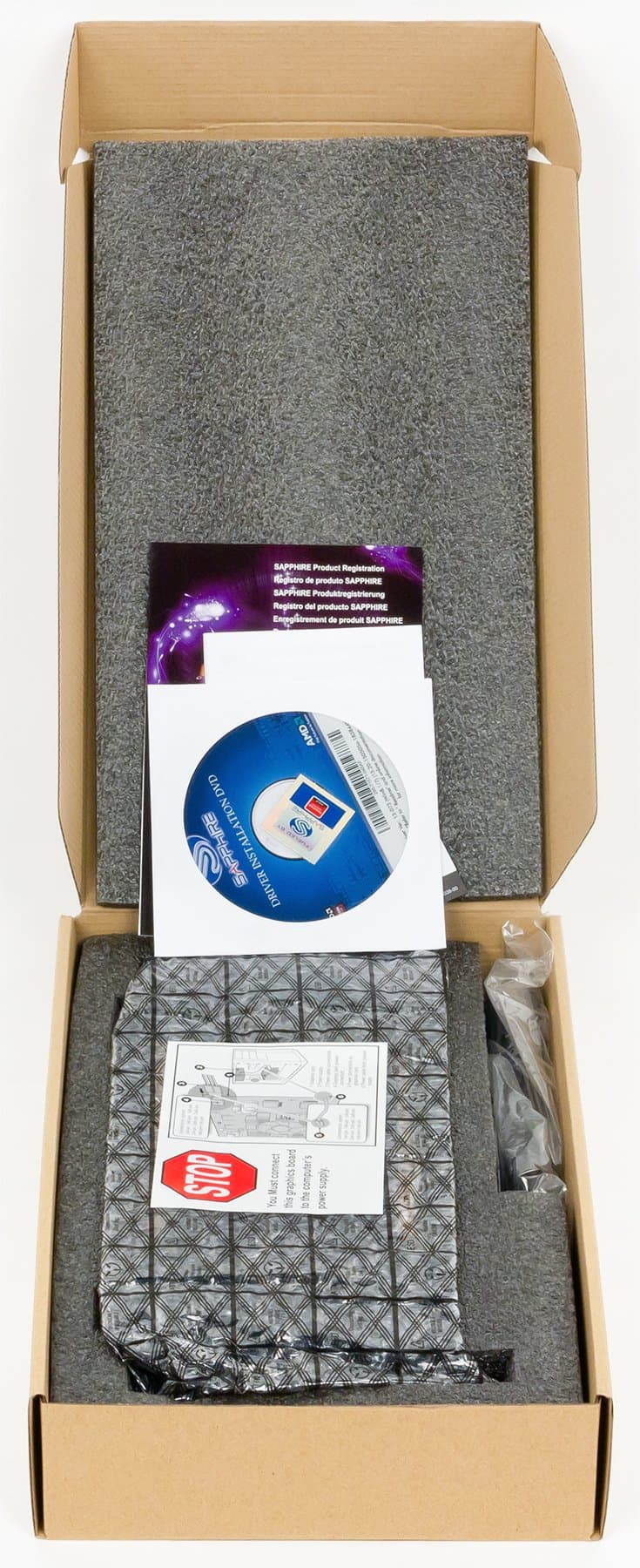

| Комплектация | |
|---|---|

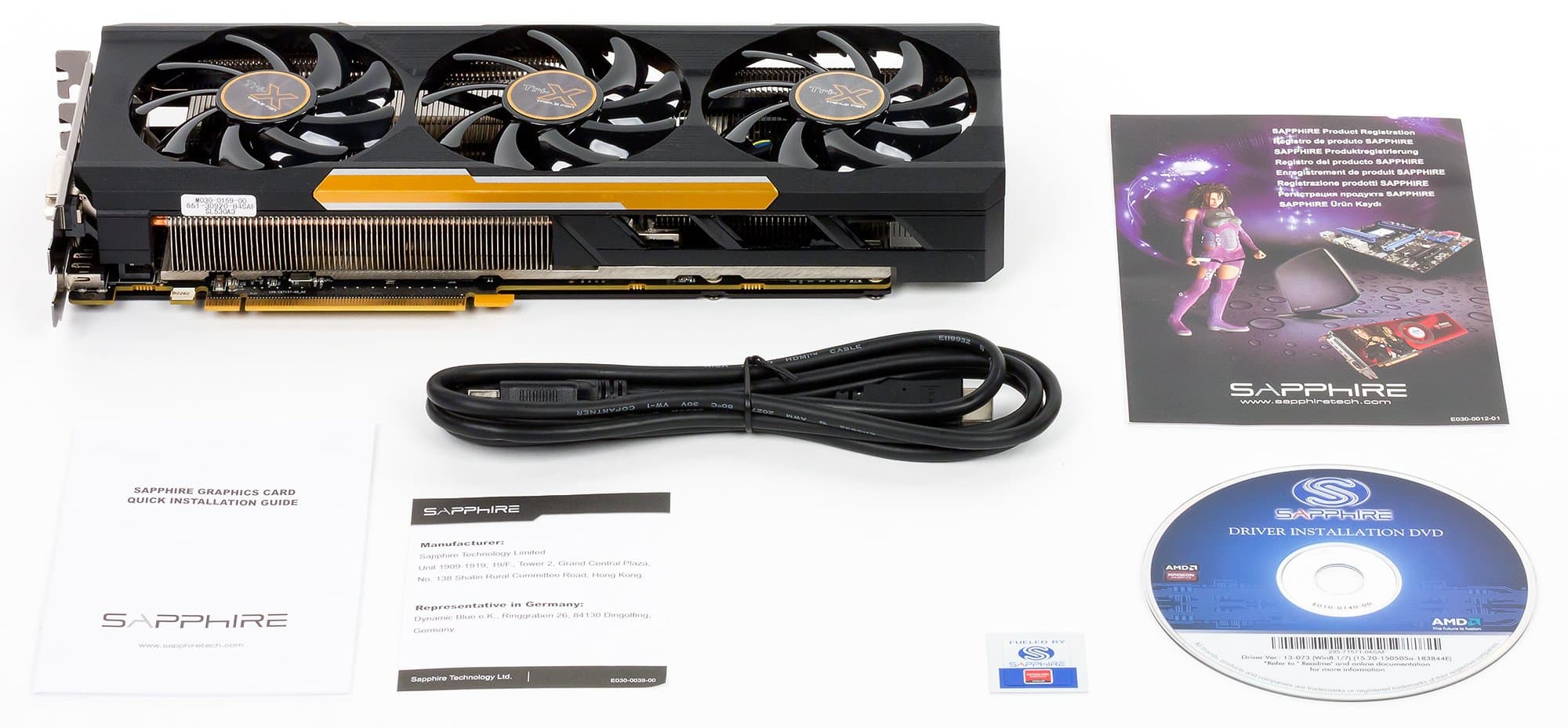

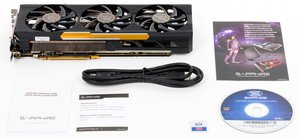

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс кабель HDMI и фирменную наклейку. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
- процессор Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.11.1;
- драйверы Nvidia версии 359.00;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 390X и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина декабря 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 08 | Sapphire Tri-X R9 390X OC with Back Plate 8 ГБ, 1080/1080/6000 | 2060 | 429 | 480 |
| 09 | R9 390X 8 ГБ, 1050/1050/6000 | 2030 | 419 | 485 |
| 10 | GTX 980 4 ГБ, 1126—1266/7000 | 2000 | 328 | 609 |
Комментарий к Рейтингам iXBT.com
Согласно позиционированию AMD, а также ценовому раскладу, конкурентом для Radeon R9 390X является GeForce GTX 980. Наши исследования показали, что Radeon R9 390X в большинстве тестов оказывается производительнее него. А продукт Sapphire вследствие чуть повышенных частот работы занял в итоге формально первое место в группе.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина декабря 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 16 | Sapphire Tri-X R9 390X OC with Back Plate 8 ГБ, 1080/1080/6000 | 429 | 2060 | 480 |
| 18 | R9 390X 8 ГБ, 1050/1050/6000 | 419 | 2030 | 485 |
| 24 | GTX 980 4 ГБ, 1126—1266/7000 | 328 | 2000 | 609 |
Комментарий к Рейтингам полезности
С учетом цен на момент написания материала Radeon R9 390X оказался еще и более выгодным приобретением, нежели GTX 980. Рассмотренная карта Sapphire чуть-чуть опережает усредненный Radeon R9 390X, так как стоит немного меньше при почти той же производительности.
Sapphire Tri-X R9 390X OC with Back Plate (8 ГБ) — современный и быстрый (несмотря на то, что ядро у него весьма старое) ускоритель топового класса, имеющий самый большой на сегодня среди игровых ускорителей объем локальной памяти. Правда, даже самые современные игры пока не требуют больше 4-6 гигабайт памяти, потому 8 ГБ можно считать запасом на будущее. Radeon R9 390X в большинстве тестов оказывается более производительным, нежели его конкурент в лице GeForce GTX 980. Небольшой штатный разгон рассмотренной карты Sapphire почти никакого влияния на скорость не оказывает. Ускоритель имеет неплохой по эффективности кулер, однако слишком шумный. Как видите, выводы практически идентичны тем, какие мы делали по результатам тестирования аналогичного ускорителя без Back Plate. Да, установленная сзади пластина никакого видимого влияния на результаты не оказывает — разве что помогает PCB не изгибаться под весом внушительной системы охлаждения.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
