Содержание
- Особенности устройств(а)
- Конфигурация тестового стенда, список инструментов тестирования
- Результаты тестов
- Выводы
Справочные материалы
Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Radeon RX 470 Gaming X 8G 8 ГБ 256-битной GDDR5
Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.
Устройство(а)
| MSI Radeon RX 470 Gaming X 8G 8 ГБ 256-битной GDDR5 (P/N 602-V341-02SB1608001105) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 470 (Polaris 10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 960—1254(OC Mode)/1242(Gaming Mode)/1206(Silent Mode) | 926—1206 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1675 (6700)—OC Mode/1650 (6600)—Gaming Mode/1650 (6600)—Silent Mode | 1650 (6600) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 32 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2048 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 275×125×36 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 100 | 118 |
| В режиме 2D, Вт | 16 | 18 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 22,5 |
| В режиме 2D (просмотр видео), дБА | 23,8 | 22,5 | |
| В режиме максимального 3D, дБА | 26,2 | 42,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 2×HDMI 2.0b, 2×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

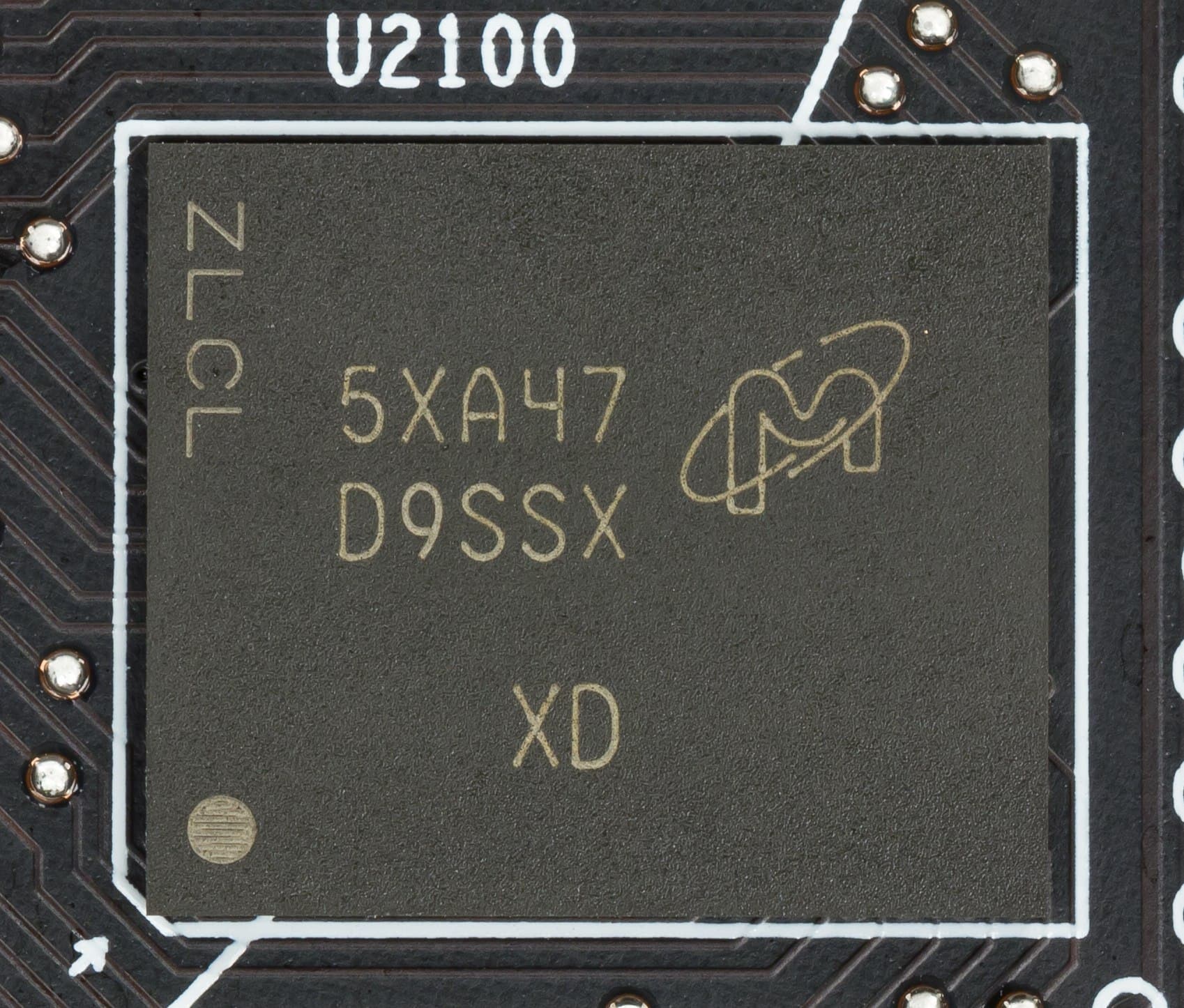

Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB. Микросхемы памяти Micron (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1750 (7000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

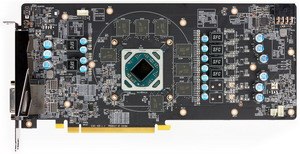

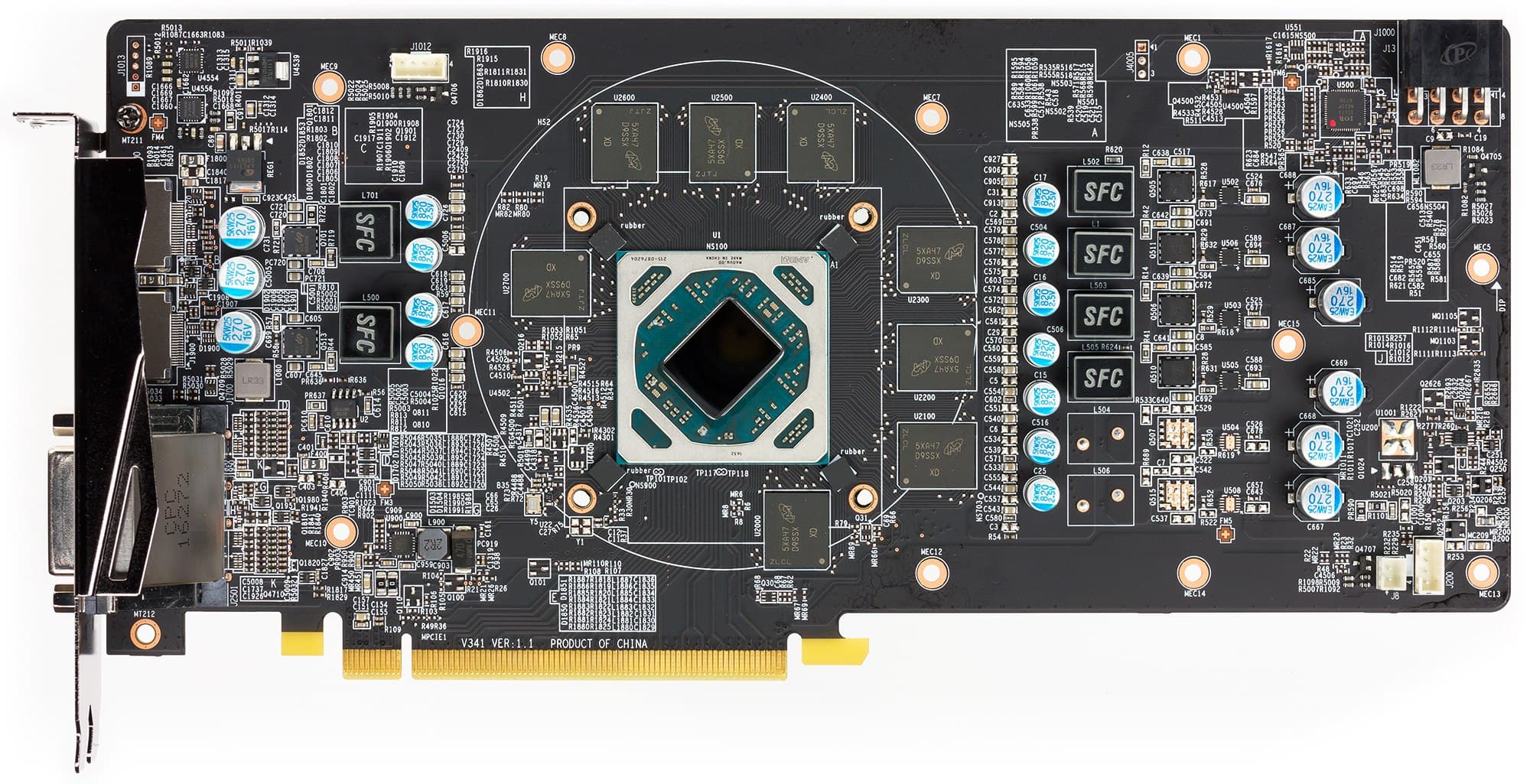

| Вид спереди | |
| MSI Radeon RX 470 Gaming X 8G 8 ГБ 256-битной GDDR5 | AMD Radeon RX 470 |
 |  |

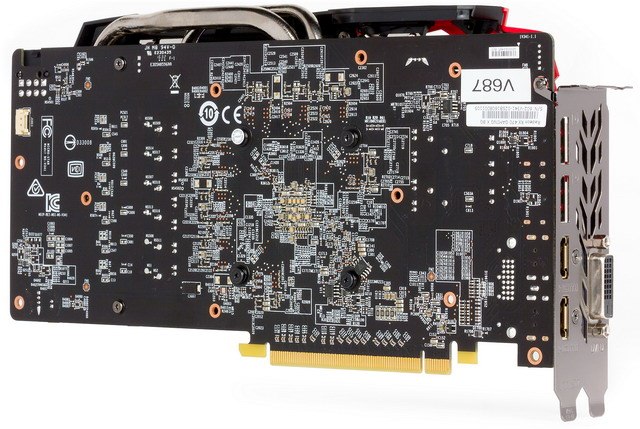

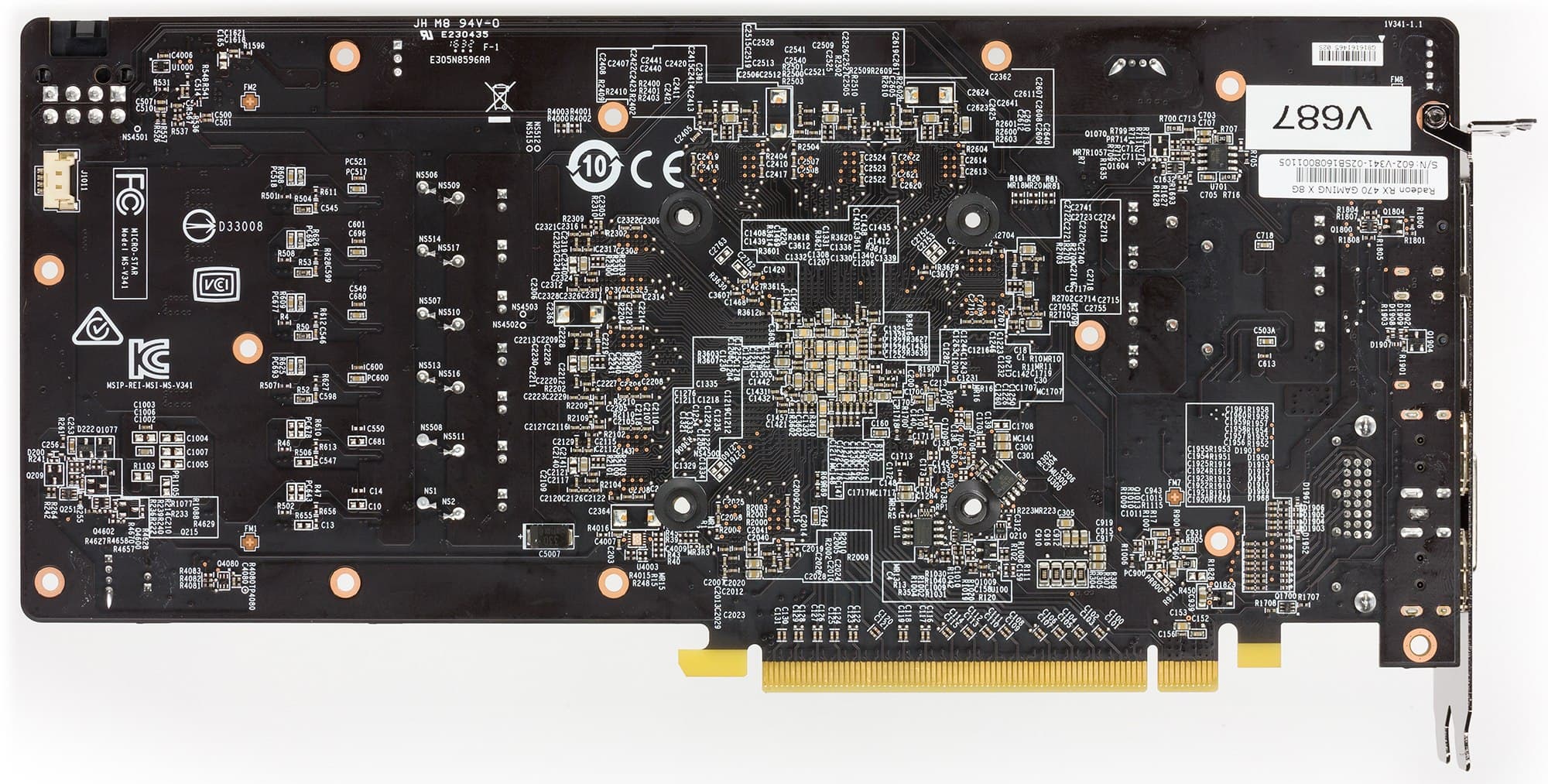

| Вид сзади | |
| MSI Radeon RX 470 Gaming X 8G 8 ГБ 256-битной GDDR5 | AMD Radeon RX 470 |
 |  |
Традиционно продукты компании MSI полностью проектируются своими инженерами, это относится и к данному ускорителю. Сходство с референс-картой есть только в расположении микросхем памяти (что логично) и в наборе видеовыходов.
Кардинально переработан блок питания. Схема имеет 4 фазы для GPU и 2 для микросхем памяти, управляется цифровым контроллером IOR 3567B компании Infineon. Электронные компоненты традиционно относятся к категории Military Class 4 (включая дроссели Super Ferrite Chokes (SFC) и конденсаторы Hi-C Cap и Solid Cap), поэтому имеется гарантия отсутствия свиста катушек при работе карты (а это весьма давняя и больная проблема многих не только видеокарт, но и материнских плат).

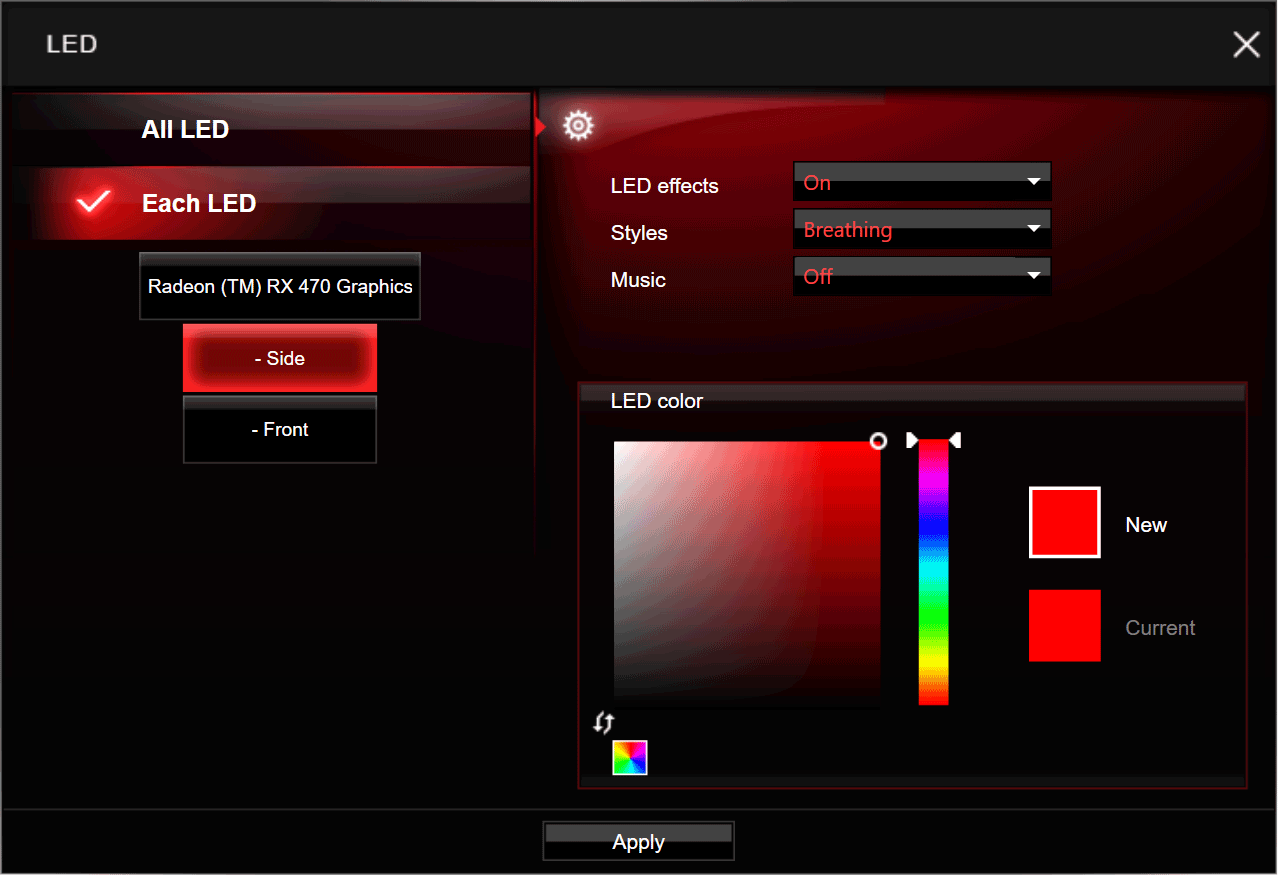

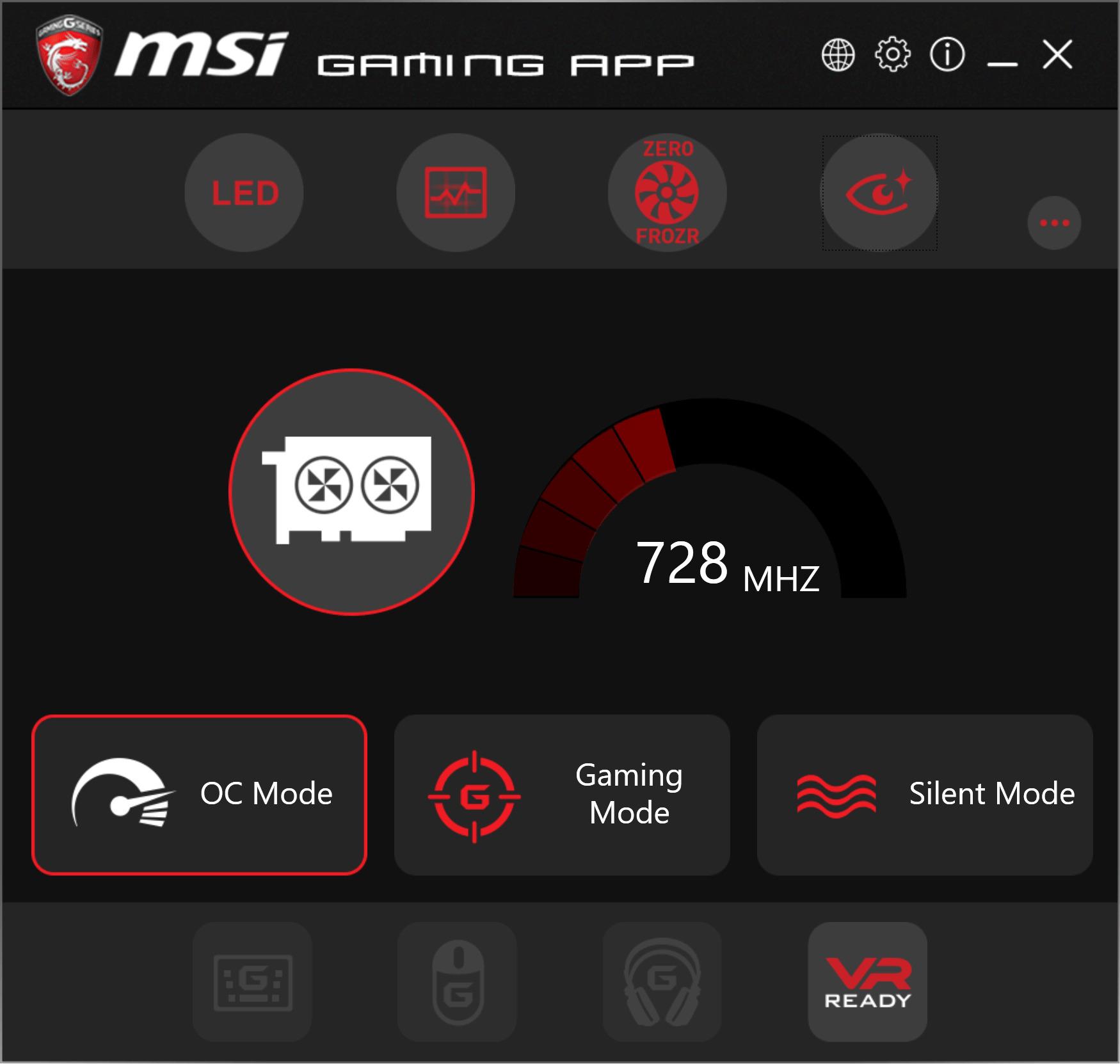

В режиме разгона (OC Mode, по умолчанию) частоты у данного ускорителя повышены относительно стандартных параметров референс-карты на 4%, что может обеспечить прирост производительности в 3%-4% в зависимости от разрешения и режима работы (заметить такой прирост в реальности очень сложно).

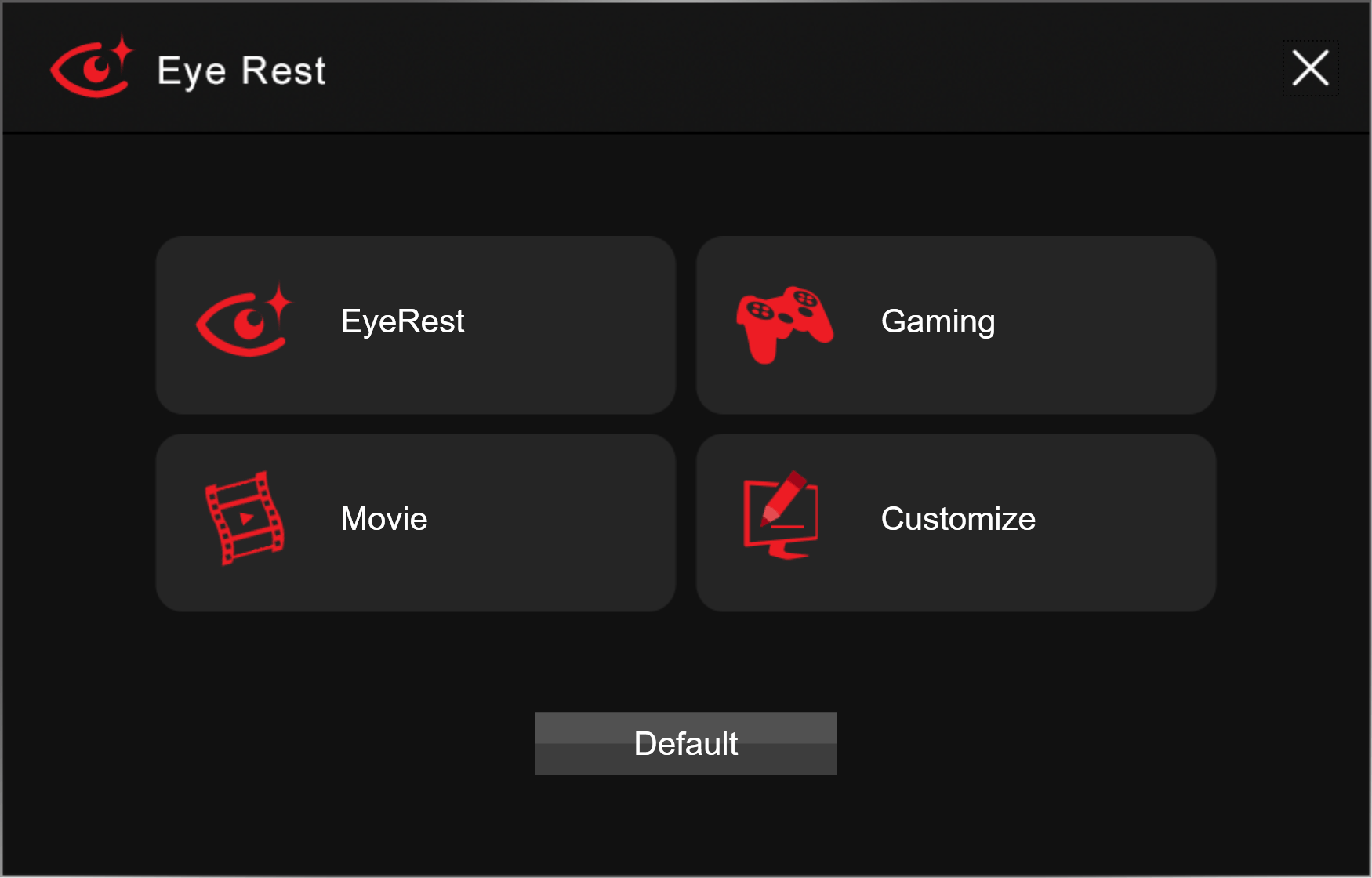

Более того, имеется и аналогичная утилита под... Android. Да, мобильные технологии добрались и сюда. Теперь видеокартой на своем ПК вы можете управлять дистанционно: приложение подключается к ПК по сети (смартфон должен быть в той же Wi-Fi-сети, что и ПК), и вы можете выставлять частоты работы карты, не прерывая игрового процесса (без запуска аналогичной утилиты на ПК). Скачать это приложение можно здесь.
| Система охлаждения | |
|---|---|

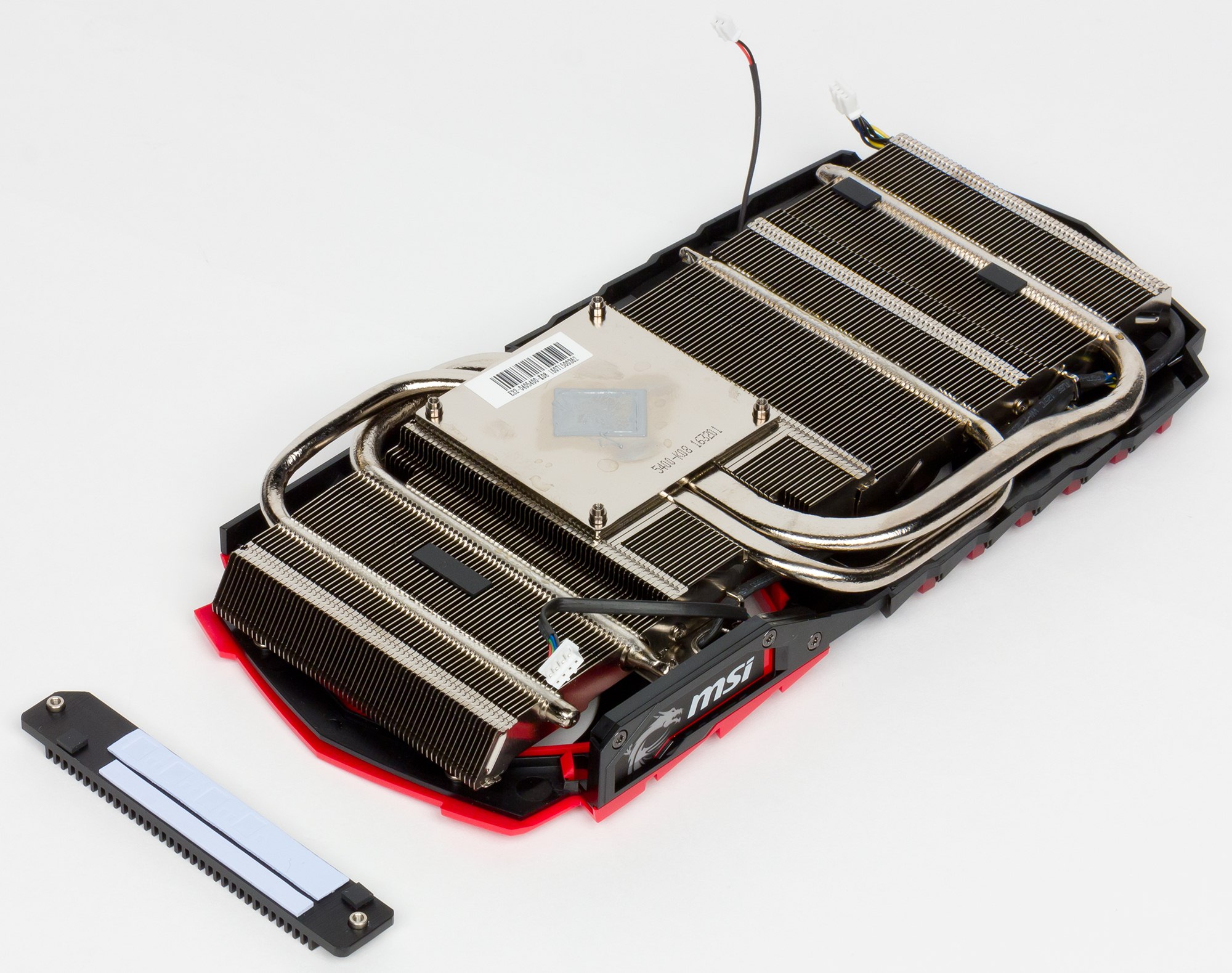

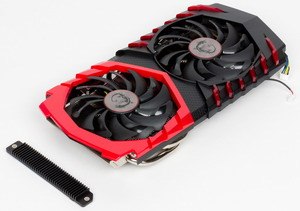

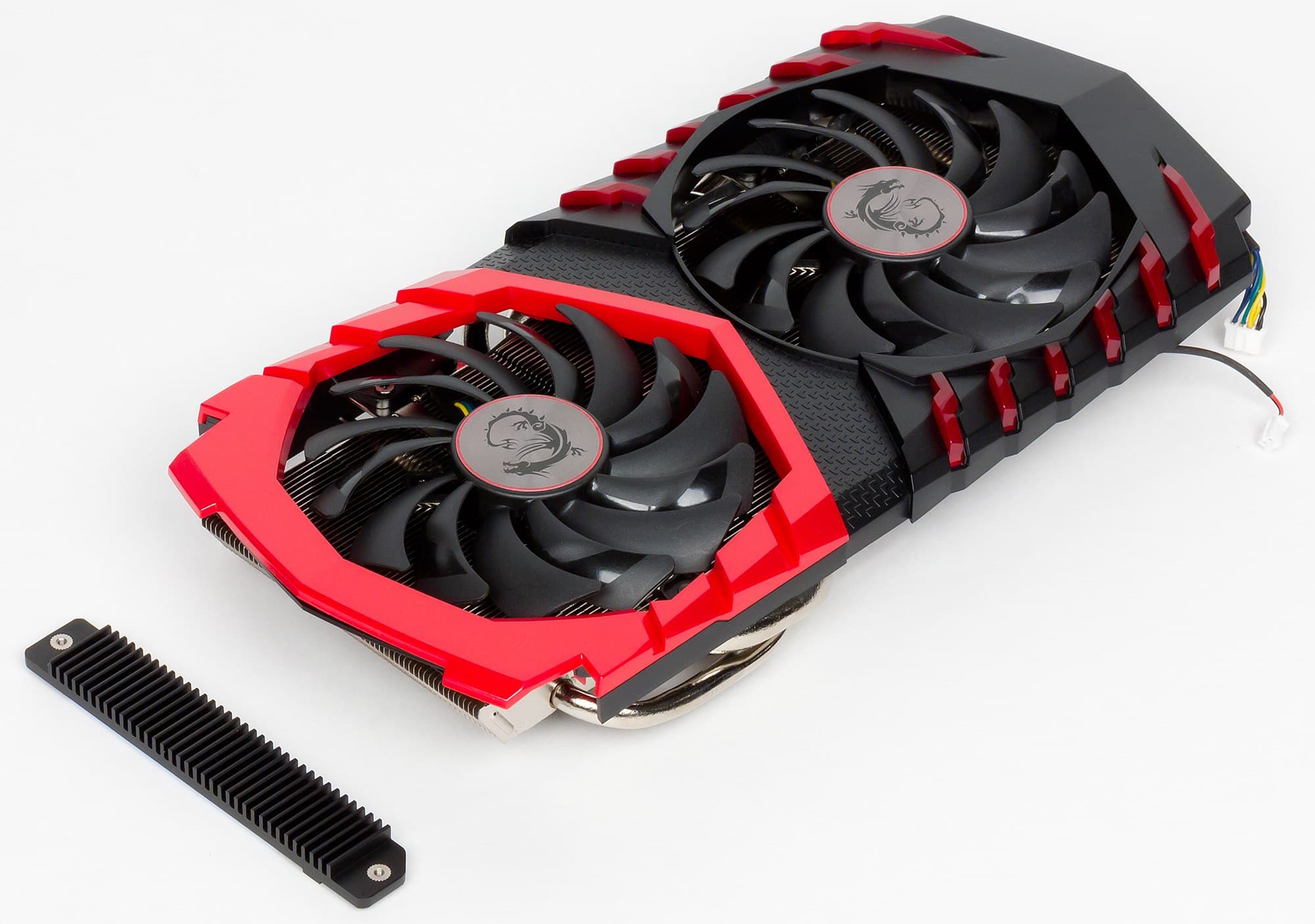

Перед нами кулер TwinFrozr VI, который является логичным продолжением серии TwinFrozr. Главной его частью является массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в основание, обеспечивают равномерное распределение тепла по ребрам радиатора. Поверх радиатора установлен кожух с двумя вентиляторами Torx 2.0, работающими на одинаковой частоте вращения. Лопасти имеют особый профиль, и производитель декларирует сильно пониженный уровень шума при аналогичном потоке воздуха (при сравнении с обычными лопастями). Следует также напомнить, что серия TwinFrozr останавливает вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 60 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор. СО оснащена подсветкой, цветом которой можно управлять с помощью вышеупомянутой утилиты MSI Gaming App. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 64 градусов, что является очень хорошим результатом для видеокарты такого уровня. |  |
 | |

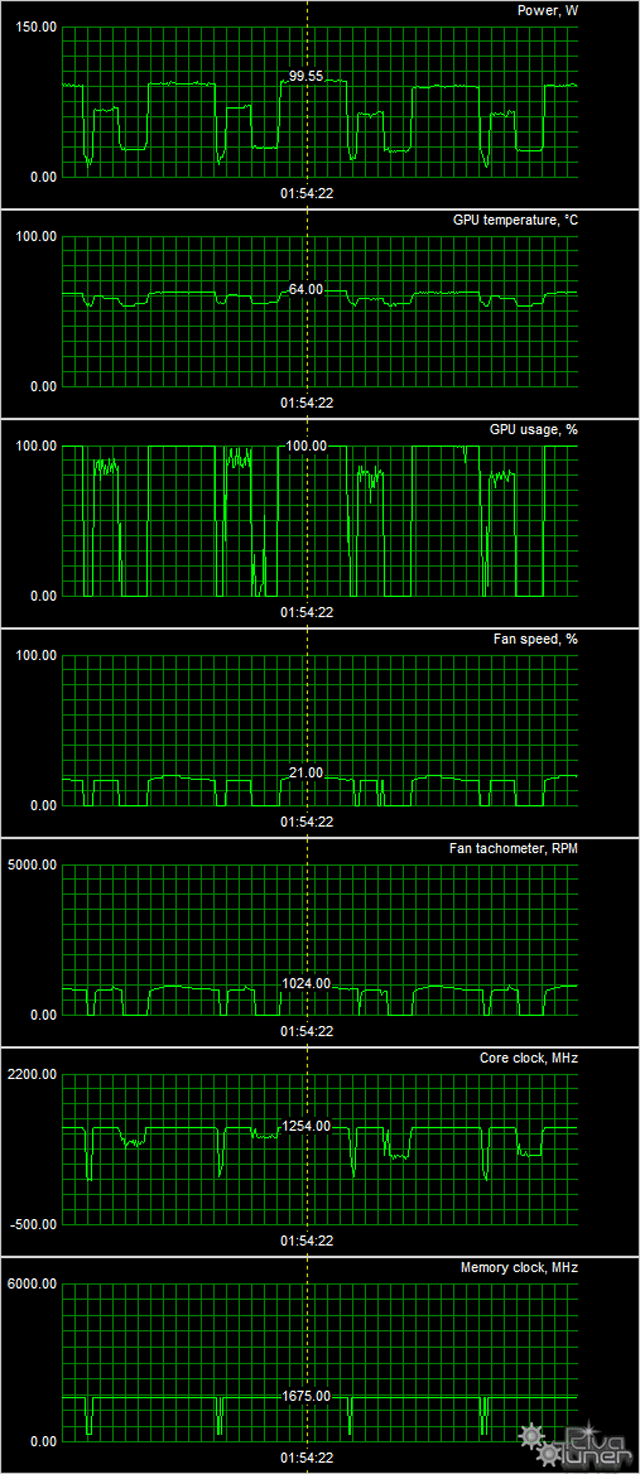

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 30 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.
При просмотре фильма с аппаратным декодированием температура поднималась до 55 °C, после чего вентиляторы включались. Уровень шума вырастал до 23,8 дБА.
В режиме максимальной нагрузки в 3D температура достигала 64 °C. Вентиляторы при этом раскручивались до 1024 оборотов в минуту, шум вырастал до 26,2 дБА. В итоге СО можно отнести к числу скорее тихих, шум от нее ниже среднего.

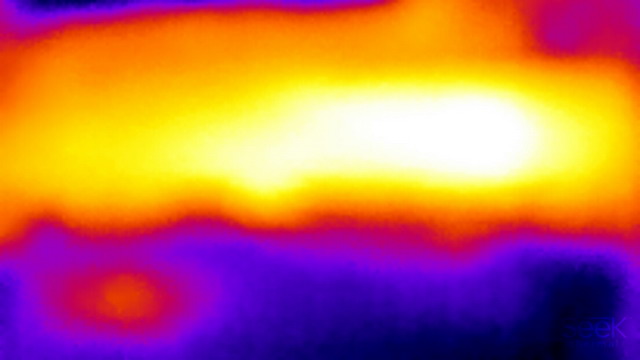

Термоснимок
Наибольший нагрев — в зоне преобразователей и GPU.
| Комплектация | |
|---|---|

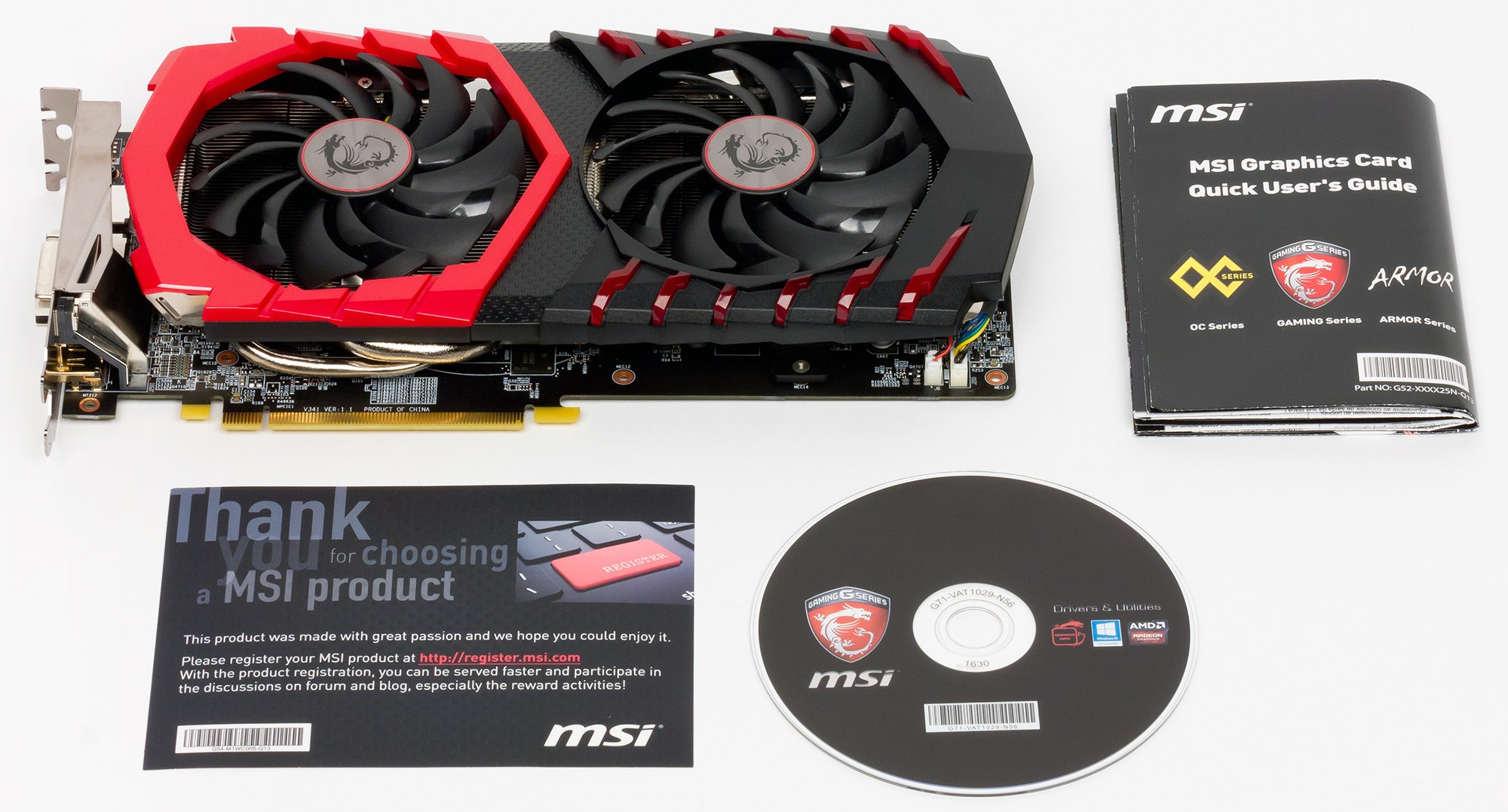

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 16.8.2;
- драйверы Nvidia версии 372.54;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)
- Far Cry Primal (Ubisoft/Ubisoft)
- Hitman (2016) (IO Interactive/Square Enix)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- Fallout 4
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- Tom Clancy’s Rainbow Six: Siege
- Far Cry Primal
- Hitman (2016)
- Все разрешения на одной странице, No AA, No AF
- Все разрешения на одной странице, АА SMAA/SSAA 1.2 и AF 16x
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят RX 470 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина октября 2016 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 12 | GTX 970 4 ГБ, 1050—1177/7000 | 1760 | 553 | 318 |
| 14 | MSI RX 470 Gaming X 8 ГБ, 960—1254/6700 | 1600 | 580 | 276 |
| 15 | RX 470 4 ГБ, 926—1206/6600 | 1540 | 588 | 262 |
| 16 | R9 380X 4 ГБ, 1030/1030/5800 | 1400 | 606 | 231 |
| 19 | GTX 960 2 ГБ, 1126—1342/7000 | 1080 | 535 | 202 |
Комментарий к Рейтингам iXBT.com
Radeon RX 470 не имеет прямого конкурента из стана GeForce и находится примерно посредине между GeForce GTX 970 и GTX 960. Приведенные результаты тестирования как раз подтверждают правоту этого утверждения. Показатели ускорителя MSI выше аналогичных для среднестатистического Radeon RX 470 (референс-карты) на 3,6%, в полном соответствии с его повышенной частотой.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина октября 2016 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 02 | R9 380X 4 ГБ, 1030/1030/5800 | 606 | 1400 | 231 |
| 04 | RX 470 4 ГБ, 926—1206/6600 | 588 | 1540 | 262 |
| 05 | MSI RX 470 Gaming X 8 ГБ, 960—1254/6700 | 580 | 1600 | 276 |
| 10 | GTX 970 4 ГБ, 1050—1177/7000 | 553 | 1760 | 318 |
| 13 | GTX 960 2 ГБ, 1126—1342/7000 | 535 | 1080 | 202 |
Комментарий к Рейтингам полезности
На момент написания материала цена ускорителя MSI была несколько выше, чем у среднестатистического Radeon RX 470 4 ГБ — по сути, только из-за 8 гигабайт памяти (у нас не было возможности протестировать референс RX 470 с 8 ГБ). Таким образом, MSI Radeon RX 470 Gaming X 8G немного уступил по соотношению цены и производительности, однако рейтинги этих карт близки. К тому же ускоритель MSI приобретать выгоднее, чем обоих конкурентов из стана Nvidia. R9 380X уходит с рынка, распродаются складские остатки, поэтому цена сильно упала, но мы не берем его в расчет.
MSI Radeon RX 470 Gaming X 8G (8 ГБ) — хороший ускоритель среднего класса из ценового сегмента 250—280 долларов, фабрично немного разогнанный и за счет этого (и 8 ГБ памяти вместо 4) демонстрирующий производительность в среднем на 3,5% выше, чем референсный RX 470 с 4 ГБ. У ускорителя MSI хорошее соотношение цены и возможностей, он может стать отличным вариантом для типичного геймера, довольствующегося разрешением Full HD при максимальном использовании технологий 3D-графики, ведь последнее поколение Radeon поддерживает все современные новшества. К плюсам MSI Radeon RX 470 Gaming X 8G также можно отнести достаточно эффективную и тихую систему охлаждения.
Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за октябрь 2016 года)
награду получила карта:
- MSI Radeon RX 470 Gaming X 8G 8 ГБ 256-битной GDDR5
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| RX 470 4 ГБ — 15500 руб. (на 10.05.17) | GTX 970 — 17500 руб. (на 10.05.17) |
| RX 470 4 ГБ — 15500 руб. (на 10.05.17) | GTX 960 4 ГБ — 12000 руб. (на 10.05.17) |
| RX 470 4 ГБ — 15500 руб. (на 10.05.17) | R9 390 — 17000 руб. (на 10.05.17) |
| MSI Radeon RX 470 Gaming X 8G 8 ГБ — | RX 470 4 ГБ — 15500 руб. (на 10.05.17) |
