Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Inno3D iChill GeForce GTX 1070 X3 8 ГБ 256-битной GDDR5
Сведения о производителе: Компания InnoVision Multimedia Limited, торговая марка Inno3D, основана в 1998 году в Гонконге. Штаб-квартира — в Гонконге. Производство — в Китае. Компания всегда выпускала видеоускорители только на GPU Nvidia. Продукция поставлялась на российский рынок как noname примерно до 2002 года. Общая численность персонала — примерно 100 человек.
Для начала предлагаем посмотреть наш видеообзор 3D-ускорителя Inno3D iChill GeForce GTX 1070 X3:
Устройство(а)
| Inno3D iChill GeForce GTX 1070 X3 8 ГБ 256-битной GDDR5 (P/N C107V3-1SDN-P5DNX) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1070 (GP104) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1620—2025 | 1507—1797 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2050 (8200) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 15 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1920 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 120 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 305×115×52 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 167 | 151 |
| В режиме 2D, Вт | 47 | 42 | |
| В режиме «сна», Вт | 25 | 21 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,5 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,5 | |
| В режиме максимального 3D, дБА | 29,0 | 25,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

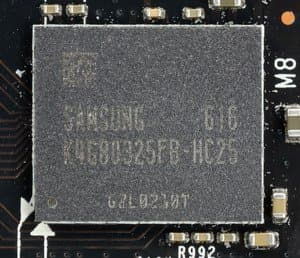

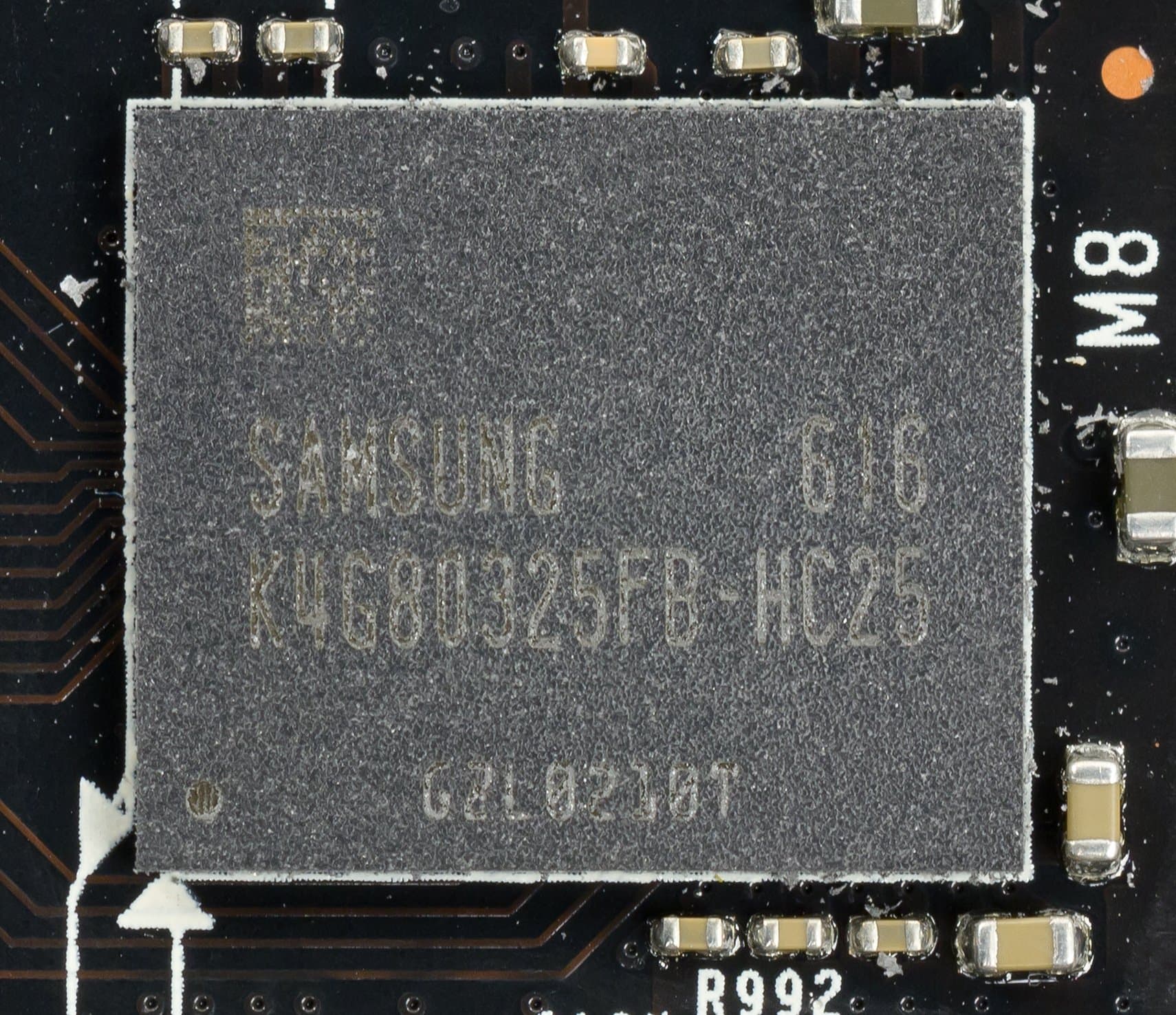

Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

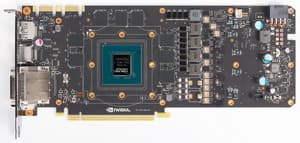

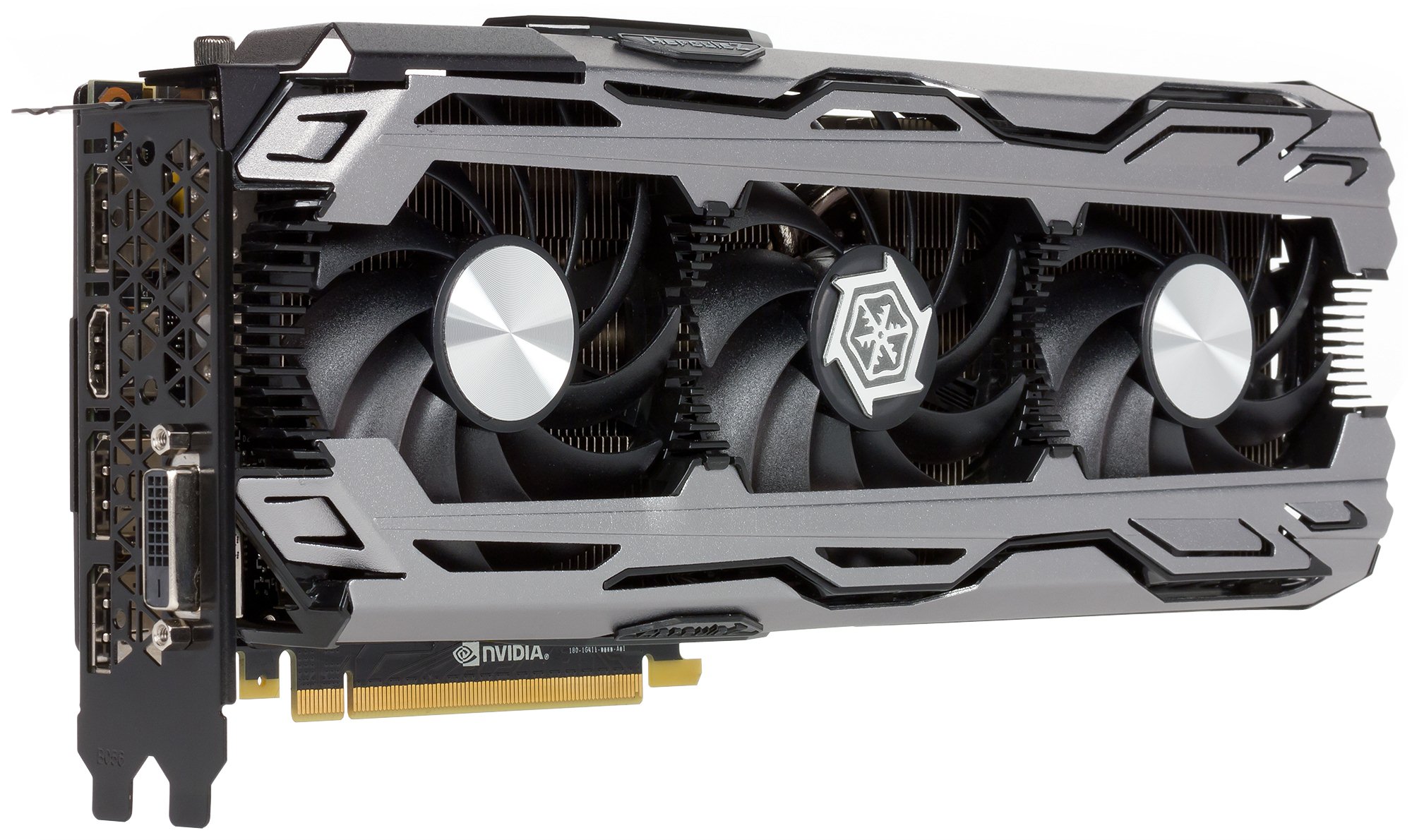

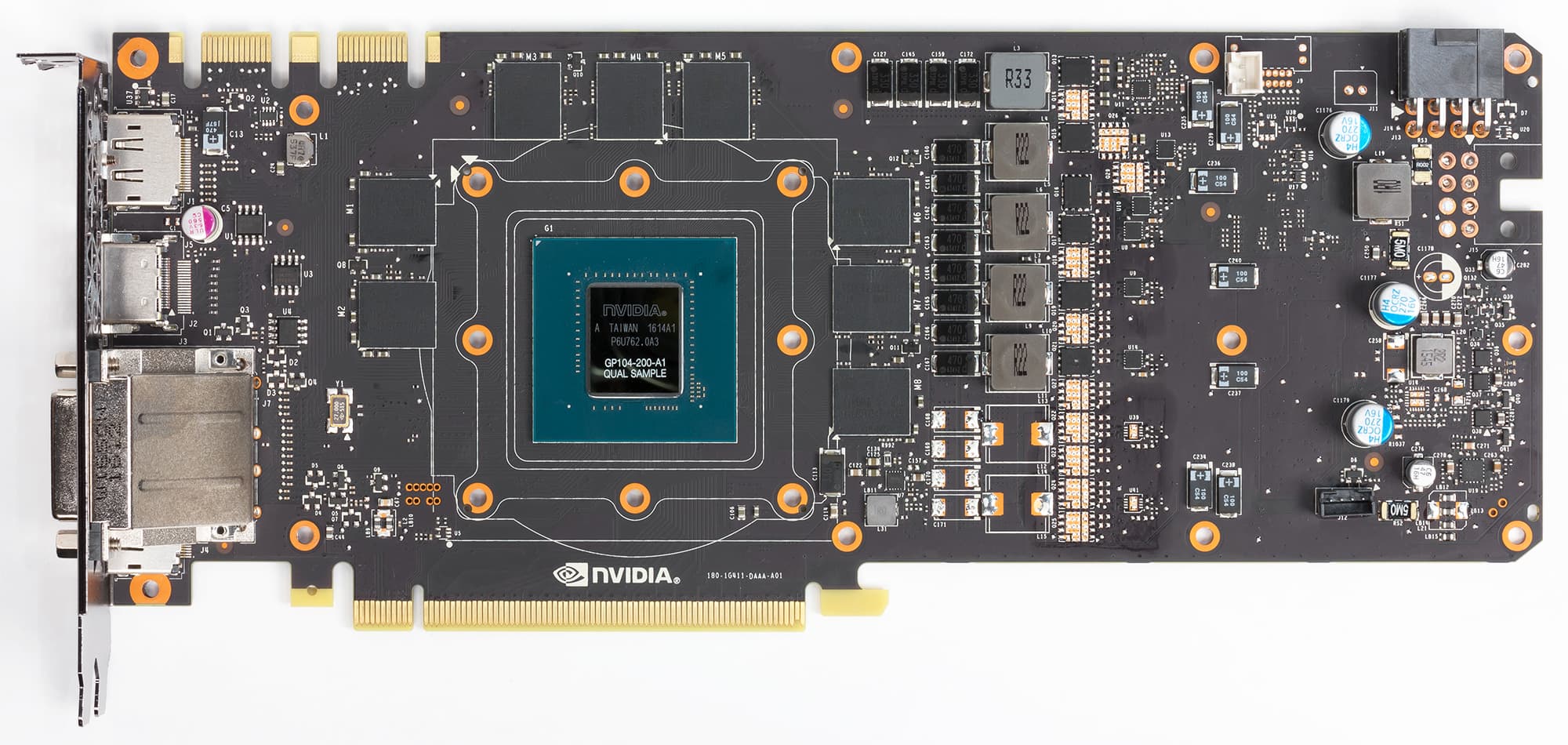

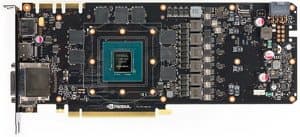

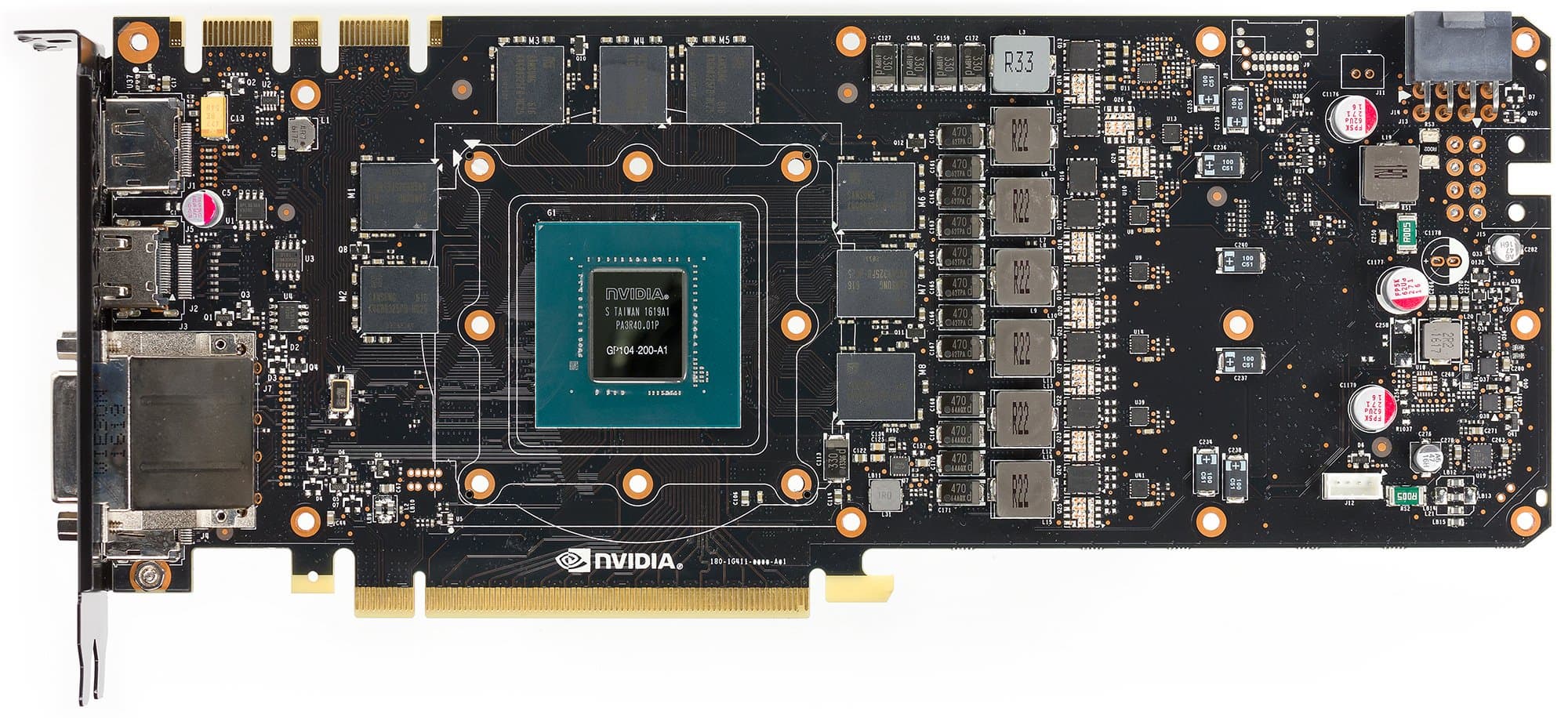

| Вид спереди | |
| Inno3D iChill GeForce GTX 1070 X3 8 ГБ 256-битной GDDR5 | Reference Nvidia GeForce GTX 1070 |
 |  |

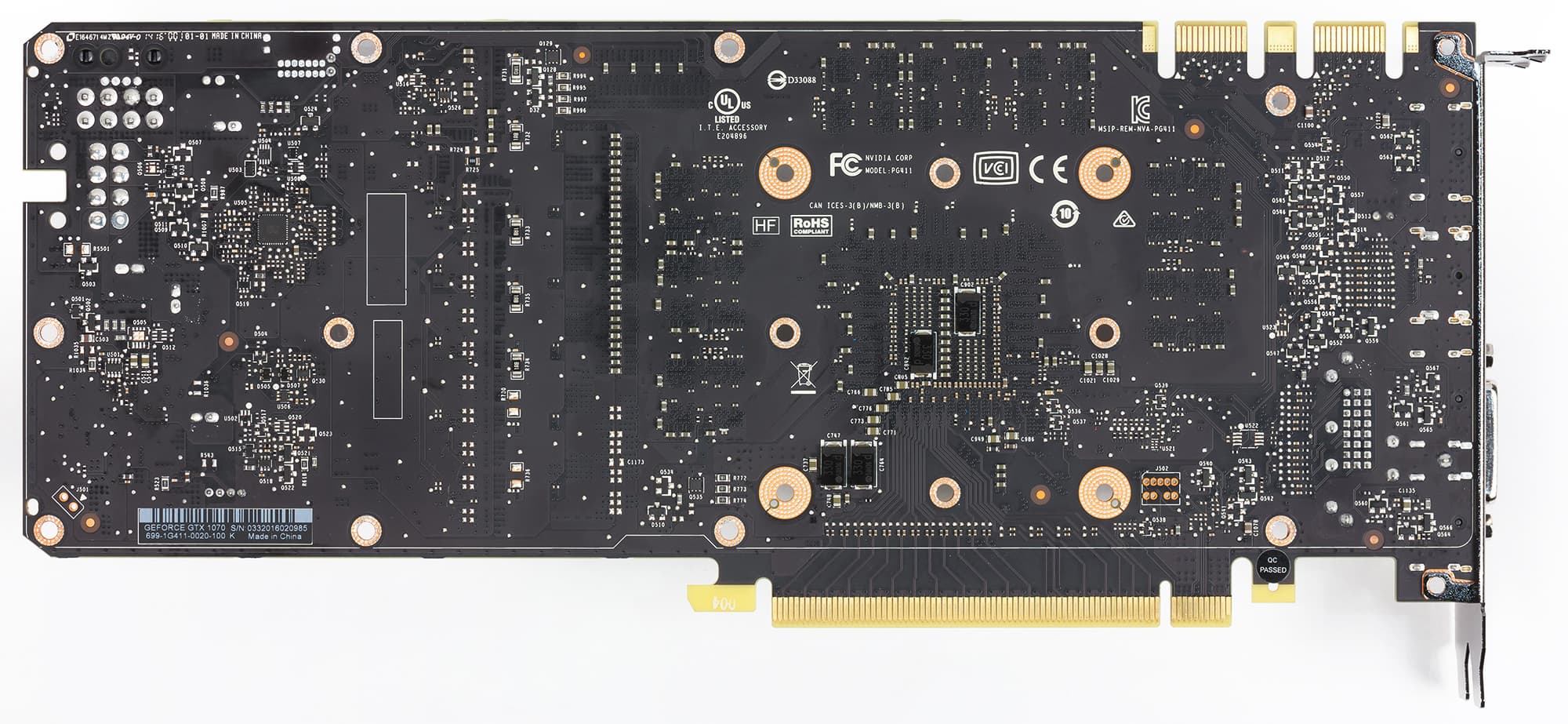

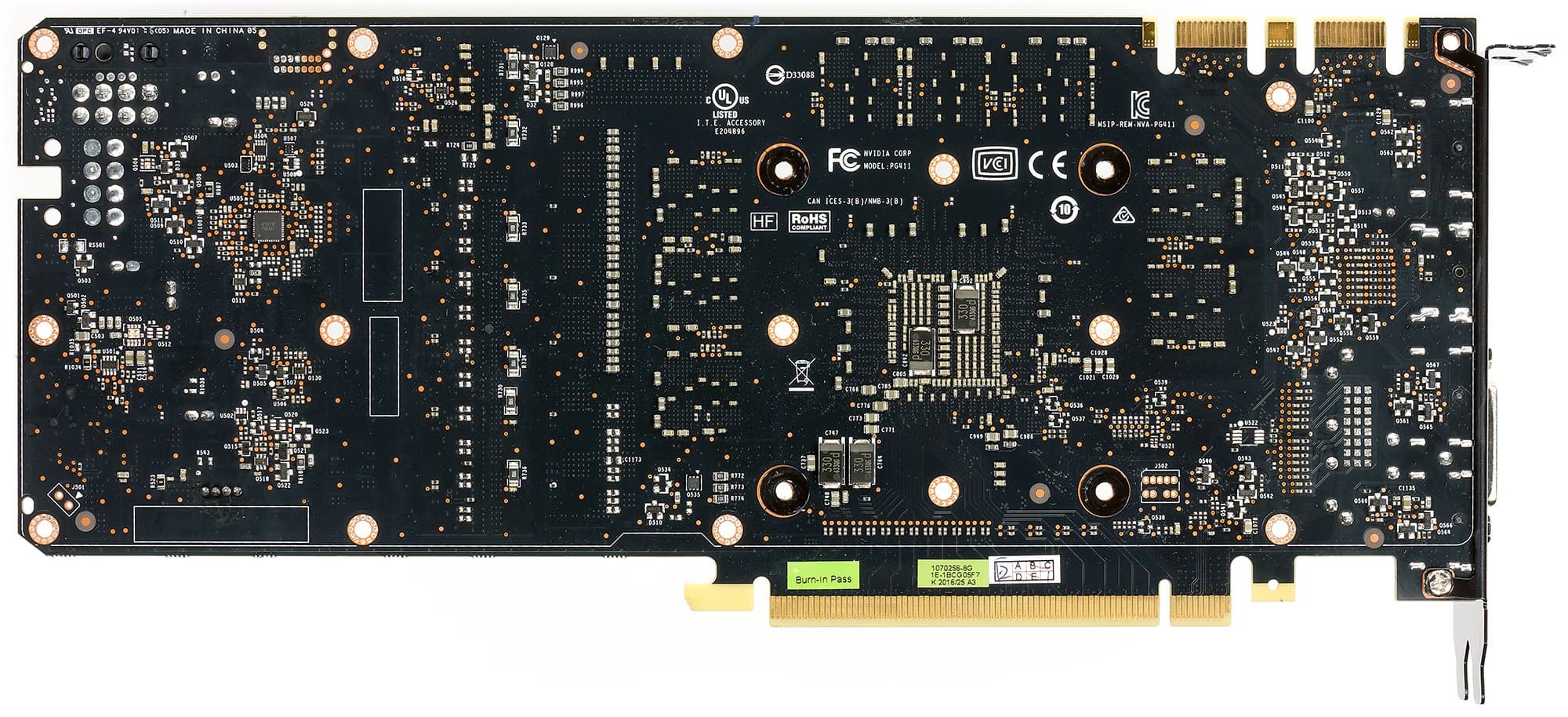

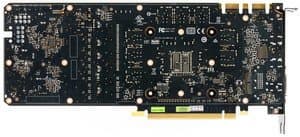

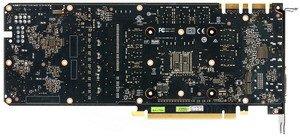

| Вид сзади | |
| Inno3D iChill GeForce GTX 1070 X3 8 ГБ 256-битной GDDR5 | Reference Nvidia GeForce GTX 1070 |
 |  |
Перед нами практически копия эталонного дизайна, поэтому обсуждать здесь особо нечего, собственных «фишек» у карты нет.
Схема питания включает 6 фаз для GPU и 1 фазу на память, управляется цифровым контроллером NCP81022 производства On Semiconductor. По сути, только в фазах питания и есть отличие от референс-карты Nvidia — вероятно, их число увеличено ради более гибкого управления GPU, работающим на повышенной частоте.
Стоит обратить внимание на прилично повышенные (на 12,7%) частоты работы ускорителя относительно стандартных параметров референс-карты, что может обеспечить прирост производительности примерно на 10%-12% в зависимости от разрешения и режима работы.
| Система охлаждения | |
|---|---|

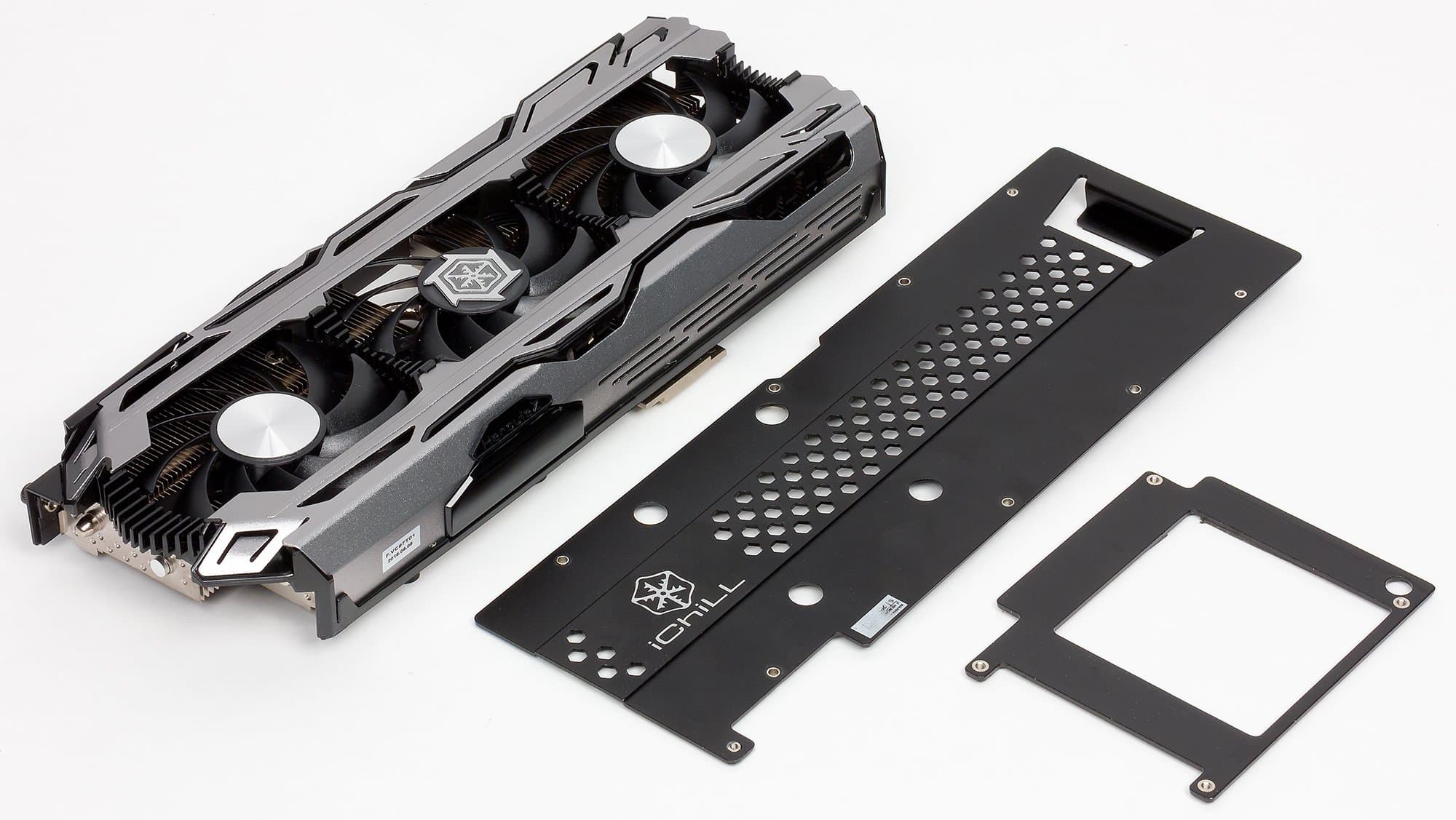

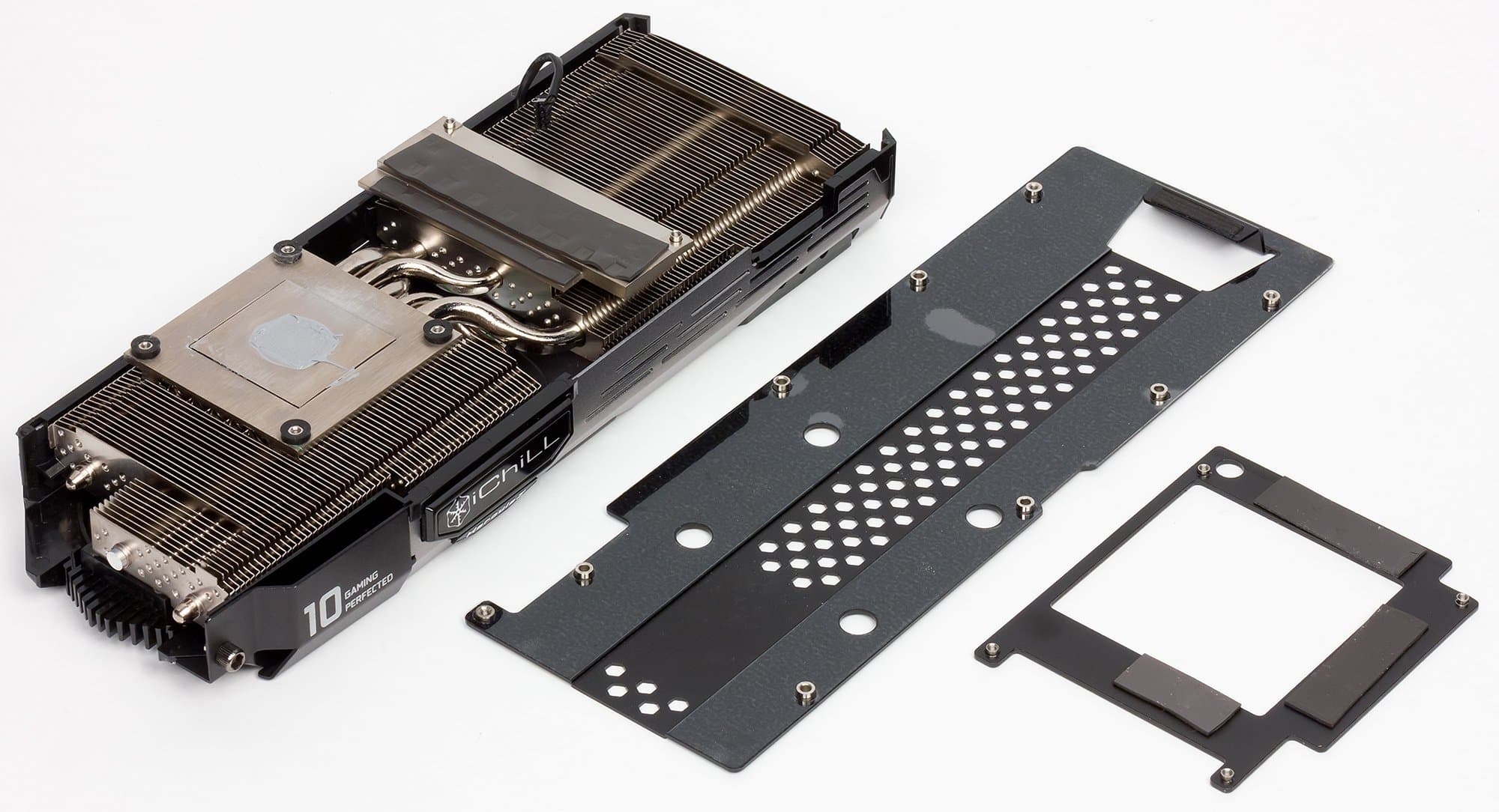

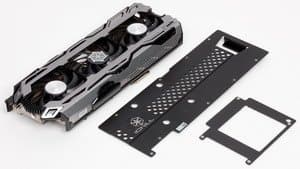

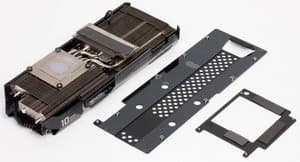

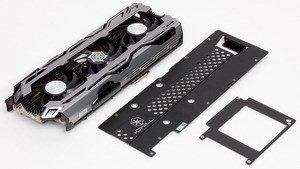

Перед нами кулер HerculeZ, который является частью серии iChill. Главной его частью являются два массивных пластинчатых никелированных радиатора, соединенные между собой тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиаторов. Поверх радиаторов установлен кожух с тремя 92-миллиметровыми вентиляторами, работающими на одинаковой частоте вращения (при малой нагрузке кулер отключает один или даже два вентилятора). Особенностью крепления является возможность простого демонтажа вентиляторов для очистки (удерживающие их планки легко снимаются идущим в комплекте поставки 6-гранным ключом). Кулеры данной серии останавливают вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 60 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Микросхемы памяти охлаждаются отдельной пластиной, а для силовых транзисторов на основном радиаторе есть специальная подошва. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). СО оснащена подсветкой, цвет которой меняется в зависимости от нагрузки на GPU. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 64 градусов, что является великолепным результатом для видеокарты такого уровня. |  |
 | |

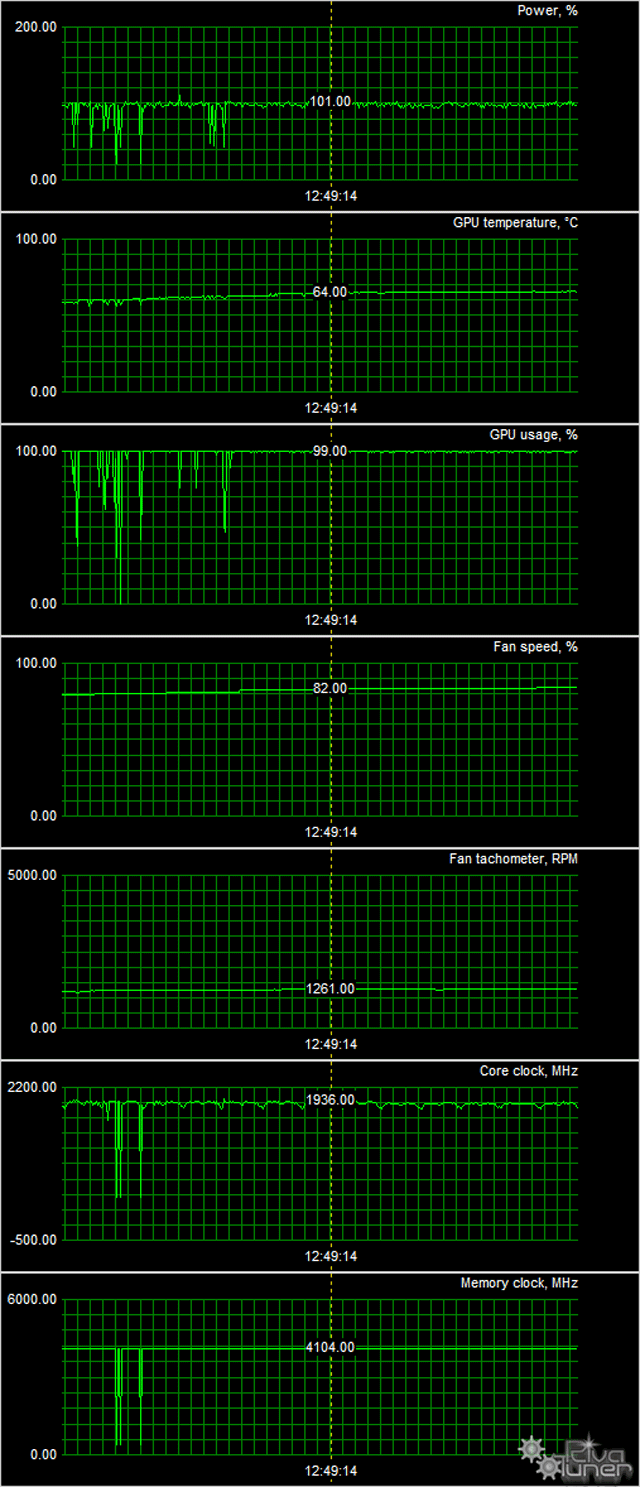

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 28 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 37 °C, вентиляторы по-прежнему не работали. Уровень шума не изменялся (20,0 дБА).
В режиме максимальной нагрузки в 3D температура GPU достигала 64 °C. Вентиляторы при этом раскручивались до 1261 оборота в минуту, а шум вырастал до 29,0 дБА. Таким образом, данная СО имеет средний уровень шума, ее можно услышать в системном блоке в обычных условиях, но шум не превосходит эргономического предела и не вынуждает играть в наушниках.

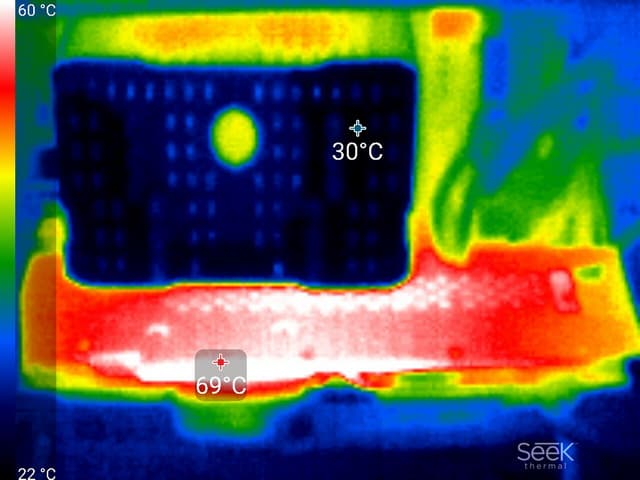

Термоснимок
Максимальный нагрев пластины радиатора, прижатой к микросхемам памяти — 69—74 °C.
| Комплектация | |
|---|---|

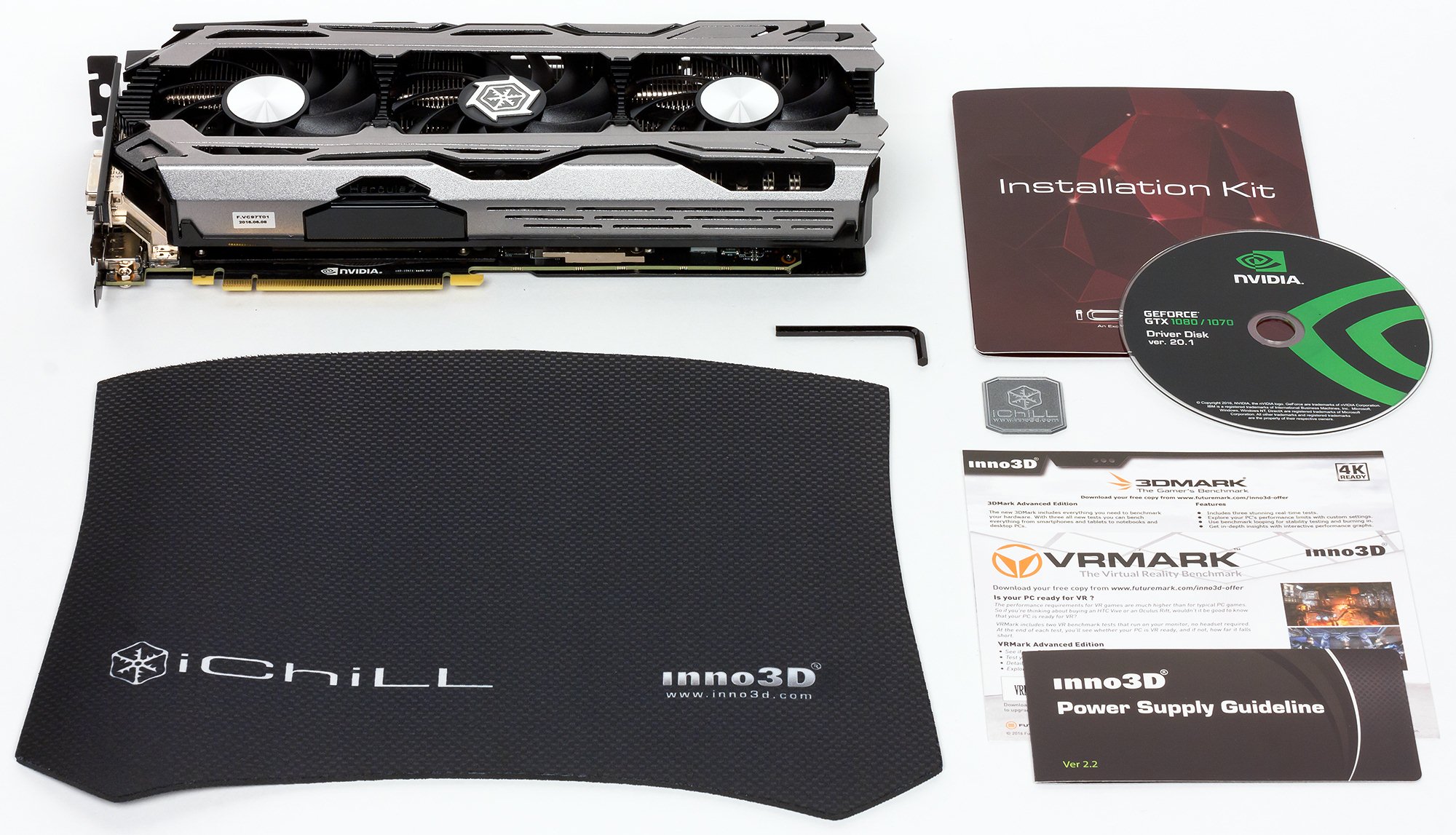

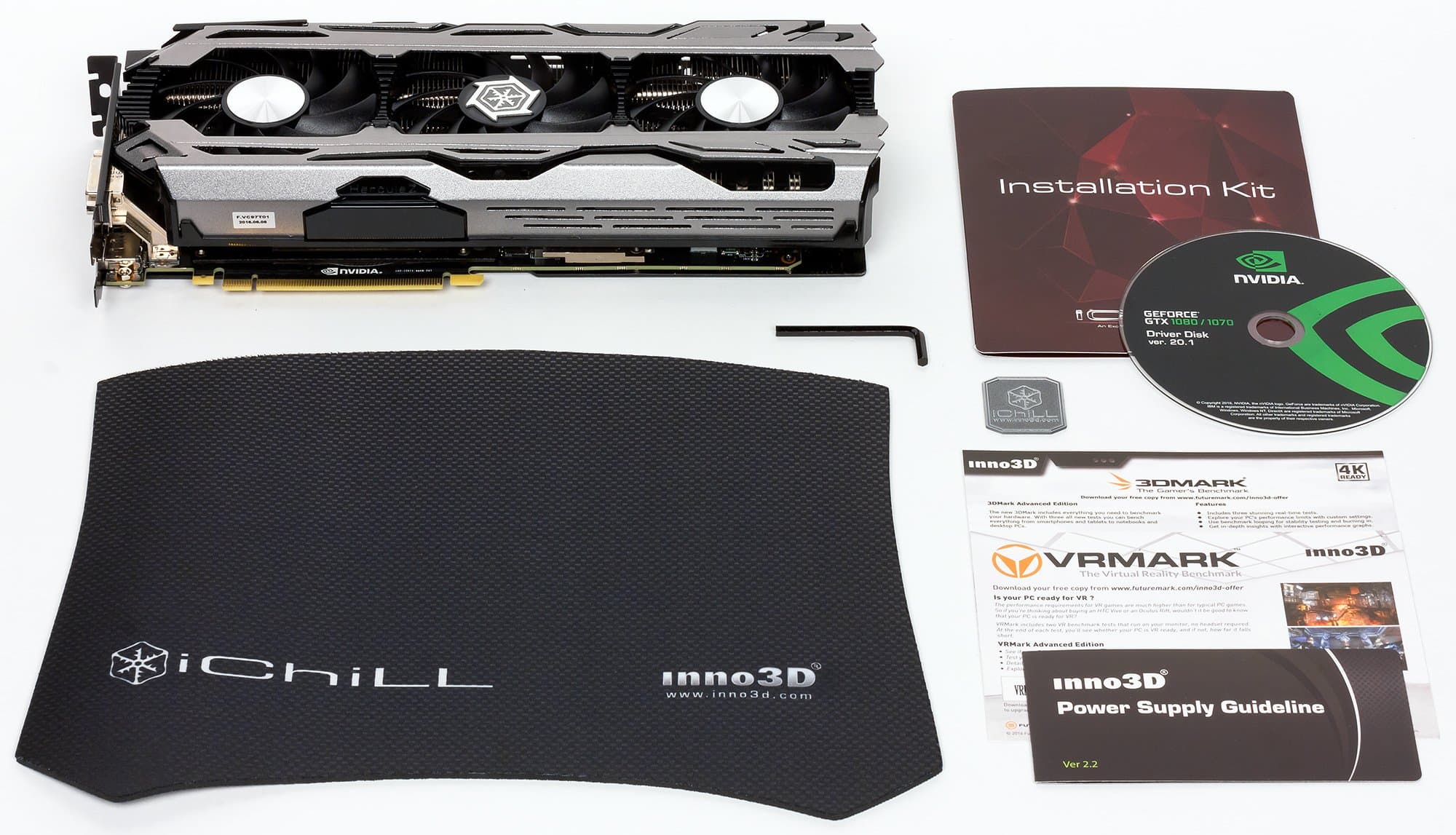

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс бонусы: ключ для демонтажа вентиляторов, фирменные наклейки и коврик для мыши, а также ключи к лицензионным копиям популярных бенчмарков 3DMark и VRMark. |  |

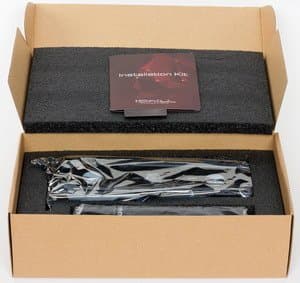

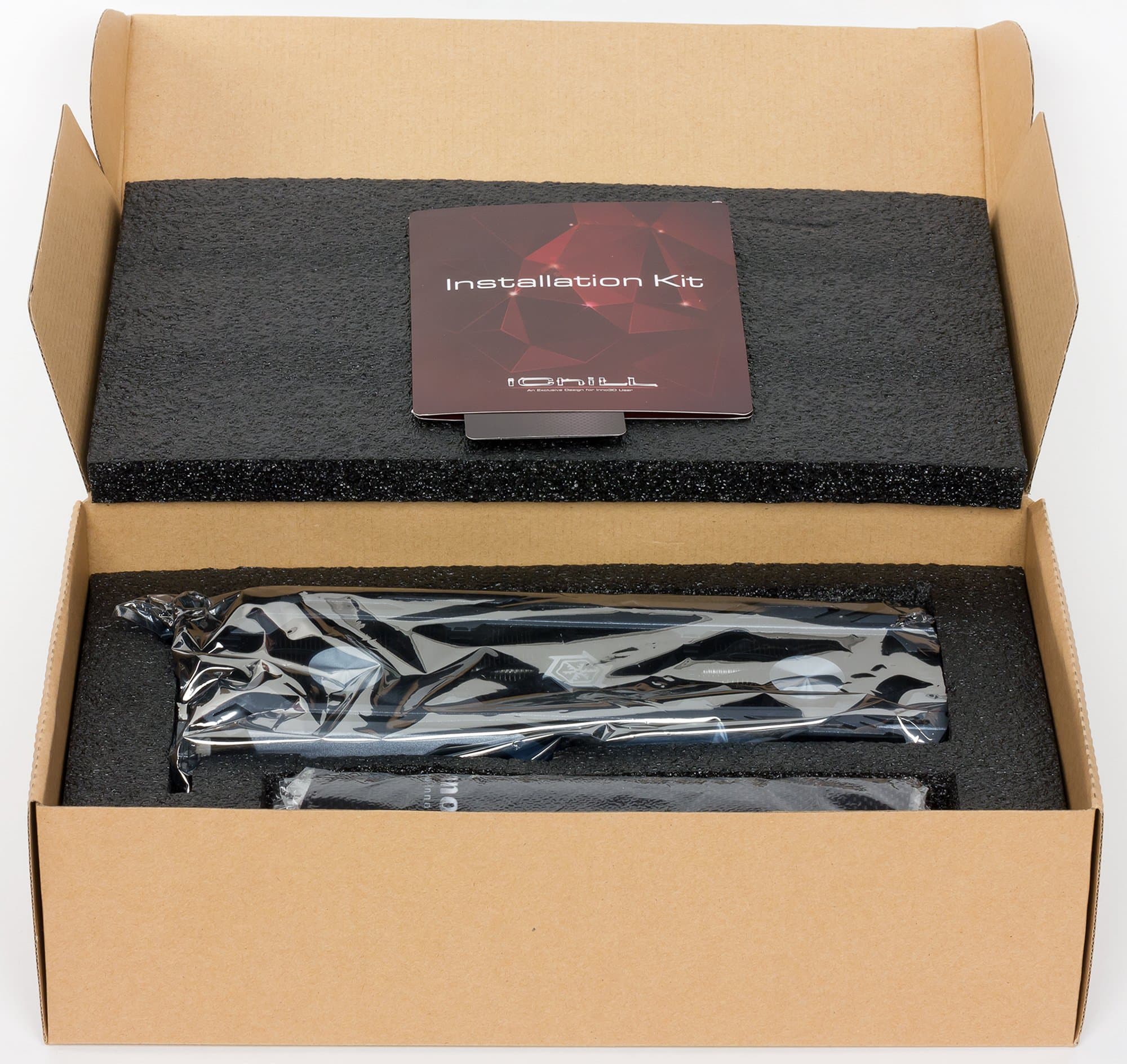

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 16.9.2;
- драйверы Nvidia версии 372.90;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)
- Far Cry Primal (Ubisoft/Ubisoft)
- Hitman (2016) (IO Interactive/Square Enix)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- Fallout 4
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- Tom Clancy’s Rainbow Six: Siege
- Far Cry Primal
- Hitman (2016)
- Все разрешения на одной странице, No AA, No AF
- Все разрешения на одной странице, АА SMAA/SSAA 1.2 и AF 16x
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1070 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | конец октября 2016 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 01 | GTX 1080 8 ГБ, 1607—1885/10000 | 3060 | 389 | 786 |
| 02 | Inno3D iChill GTX 1070 X3 8 ГБ, 1620—2025/8200 | 2820 | 588 | 480 |
| 03 | GTX Titan X 12 ГБ, 1000—1075/7000 | 2700 | 216 | 1250 |
| 04 | GTX 1070 8 ГБ, 1507—1797/8000 | 2560 | 540 | 474 |
| 05 | R9 Fury X 4 ГБ, 1050/1050/1000 | 2510 | 382 | 657 |
| 06 | GTX 980 Ti 6 ГБ, 1000—1075/7000 | 2510 | 451 | 557 |
| 07 | R9 Fury 4 ГБ, 1000/1000/1000 | 2350 | 523 | 449 |
Комментарий к Рейтингам iXBT.com
Повышенные частоты карты Inno3D обеспечили ей приличный прирост скорости, в среднем около 10%, так что рассмотренный ускоритель близок по производительности к GTX 1080.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | конец октября 2016 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 07 | Inno3D iChill GTX 1070 X3 8 ГБ, 1620—2025/8200 | 588 | 2820 | 480 |
| 15 | GTX 1070 8 ГБ, 1507—1797/8000 | 540 | 2560 | 474 |
| 16 | R9 Fury 4 ГБ, 1000/1000/1000 | 523 | 2350 | 449 |
| 21 | GTX 980 Ti 6 ГБ, 1000—1075/7000 | 451 | 2510 | 557 |
| 25 | GTX 1080 8 ГБ, 1607—1885/10000 | 389 | 3060 | 786 |
| 26 | R9 Fury X 4 ГБ, 1050/1050/1000 | 382 | 2510 | 657 |
| 29 | GTX Titan X 12 ГБ, 1000—1075/7000 | 216 | 2700 | 1250 |
Комментарий к Рейтингам полезности
Исходя из цен, которые были зафиксированы на момент написания материала, ускоритель Inno3D занял первое место в группе, будучи лишь ненамного дороже среднего GTX 1070, который лидирует в данной выборке топовых ускорителей ценового диапазона от 450 до 700 долларов.
Inno3D iChill GeForce GTX 1070 X3 (8 ГБ) — прекрасный вариант 3D-акселератора, входящего в семейство топовых ускорителей. Эта карта демонстрирует производительность в среднем на 10% выше, чем референсная, уверенно обходит более дорогие решения GeForce предыдущего поколения, а против семейства Radeon (Fury) выступает вообще отлично! Ускоритель имеет не слишком шумную систему охлаждения, нагрев его даже под сильной нагрузкой совсем невелик. Кулер легко чистится от пыли благодаря системе быстрой разборки. Наконец, любителям моддинга данный продукт может понравиться подсветкой на корпусе кулера. Ускоритель полностью готов для работы совместно с устройствами VR. Комплект поставки включает небольшие, но приятные бонусы.
Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за ноябрь 2016 года)
награду получила карта:
- Inno3D iChill GeForce GTX 1070 X3 8 ГБ 256-битной GDDR5
В номинации «Отличная поставка» (за ноябрь 2016 года)
награду получила карта:
- Inno3D iChill GeForce GTX 1070 X3 8 ГБ 256-битной GDDR5
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| GTX 1070 — 25500 руб. (на 10.05.17) | GTX 980 Ti — 35000 руб. (на 10.05.17) |
| GTX 1070 — 25500 руб. (на 10.05.17) | GTX 980 — 20500 руб. (на 10.05.17) |
| GTX 1070 — 25500 руб. (на 10.05.17) | R9 Fury — 25000 руб. (на 10.05.17) |
| Inno3D iChill GeForce GTX 1070 X3 — | GTX 1070 — 25500 руб. (на 10.05.17) |
