Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Inno3D GeForce GTX 1060 Gaming OC 6 ГБ 192-битной GDDR5
Сведения о производителе: Компания InnoVision Multimedia Limited, торговая марка Inno3D, основана в 1998 году в Гонконге. Штаб-квартира в Гонконге. Производство в Китае. Компания всегда выпускала видеоускорители только на GPU Nvidia. Продукция поставлялась на российский рынок как noname примерно до 2002 года. Общая численность персонала примерно 100 человек.
Устройство(а)
| Inno3D GeForce GTX 1060 Gaming OC 6 ГБ 192-битной GDDR5 (P/N N1060-1SDN-N5GNX) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1060 (GP106) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1570—1952 | 1507—1860 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2050 (8200) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 192 | ||
| Число вычислительных блоков в GPU | 10 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1280 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 80 | ||
| Число блоков растеризации (ROP) | 48 | ||
| Размеры, мм | 280×120×38 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 120 | 117 |
| В режиме 2D, Вт | 27 | 28 | |
| В режиме «сна», Вт | 11 | 11 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,0 | |
| В режиме максимального 3D, дБА | 26,0 | 26,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

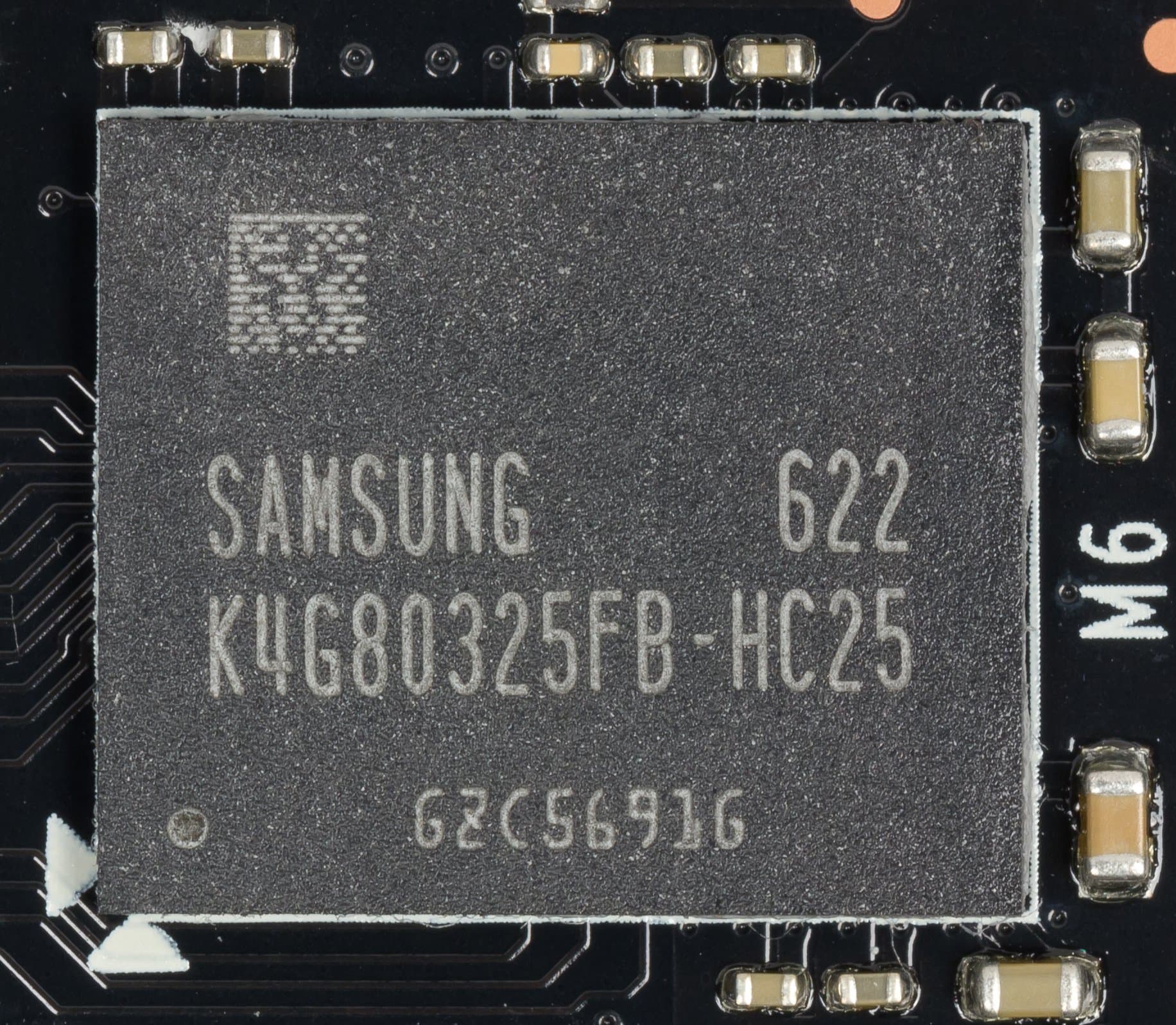

Карта имеет 6 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

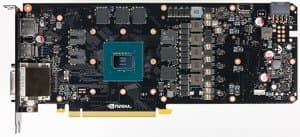

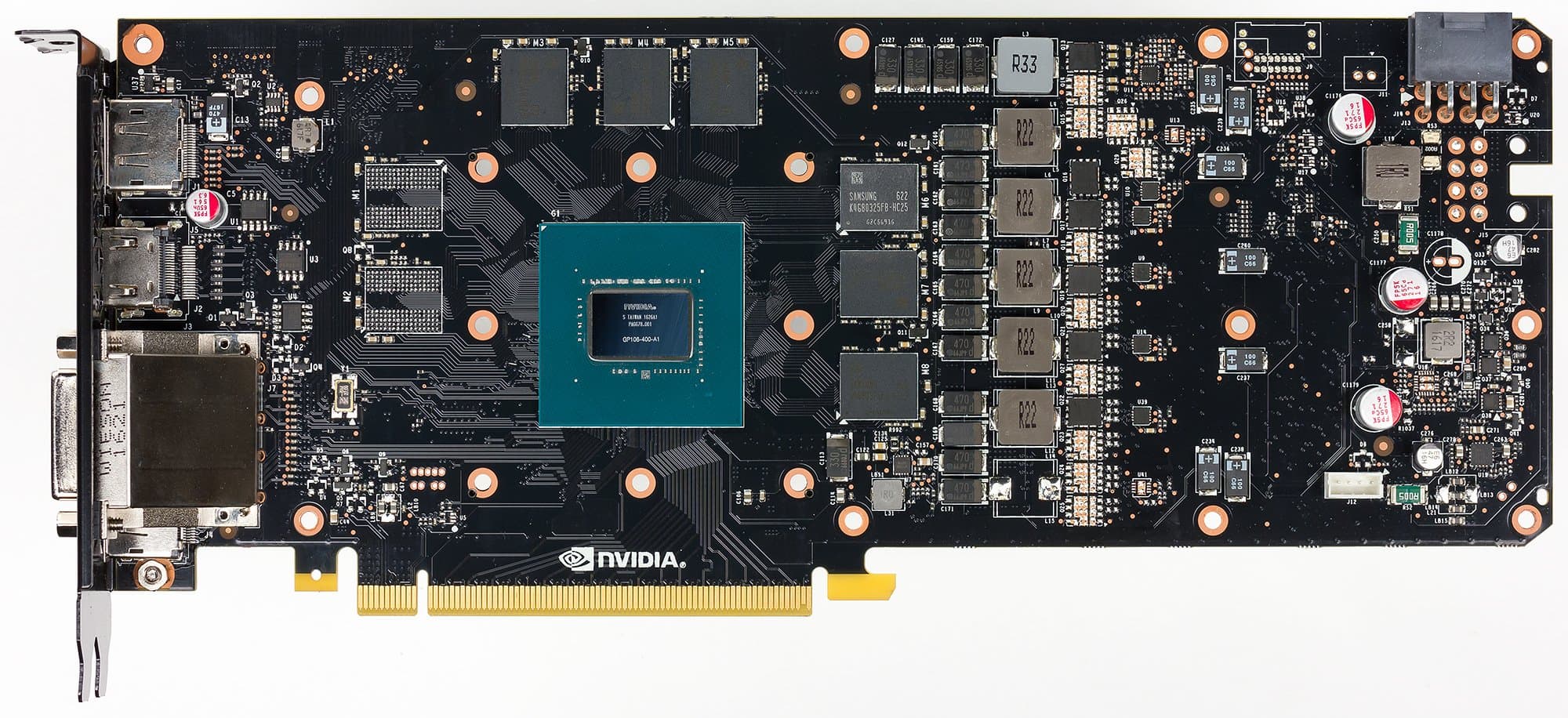

| Вид спереди | |
| Inno3D GeForce GTX 1060 Gaming OC 6 ГБ 192-битной GDDR5 | Reference Nvidia GeForce GTX 1060 |
 |  |

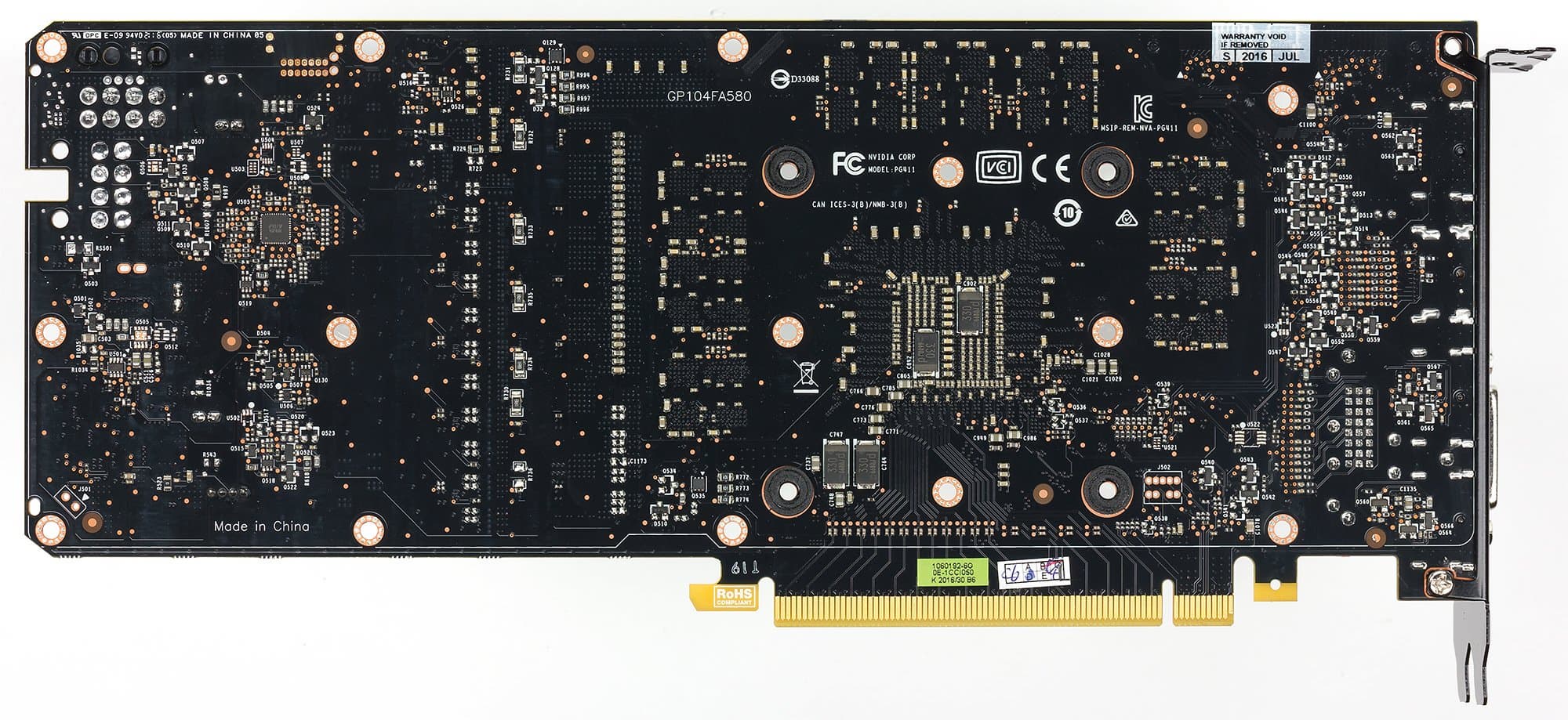

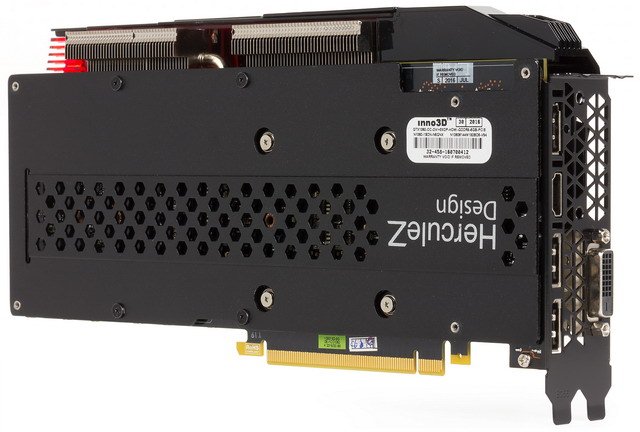

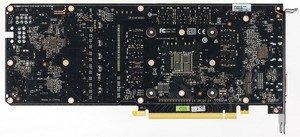

| Вид сзади | |
| Inno3D GeForce GTX 1060 Gaming OC 6 ГБ 192-битной GDDR5 | Reference Nvidia GeForce GTX 1060 |
 |  |
Схема питания имеет 6 фаз (5+1) и управляется цифровым контроллером uP9511P производства uPI Semiconductor. Карта предназначена для обычных геймеров, поэтому лишена всякого рода «изюминок» для оверклокеров, также нет и уже ставшего привычным контроллера IT8705F/AF производства компании ITE (Integrated Technology Express), заведующего мониторингом состояния.
При этом у карты повышена (на 5%) частота работы ядра относительно стандартных параметров референс-карты, что может обеспечить прирост производительности примерно от 3% до 5% в зависимости от разрешения и режима работы, поэтому система питания была чуть усилена и получила 8-контактный разъем питания вместо 6-контактного у референс-карты.

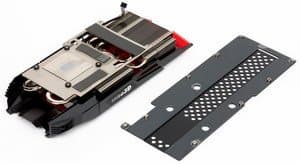

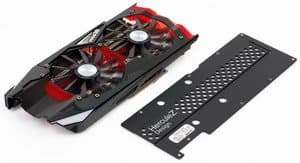

| Система охлаждения | |
|---|---|

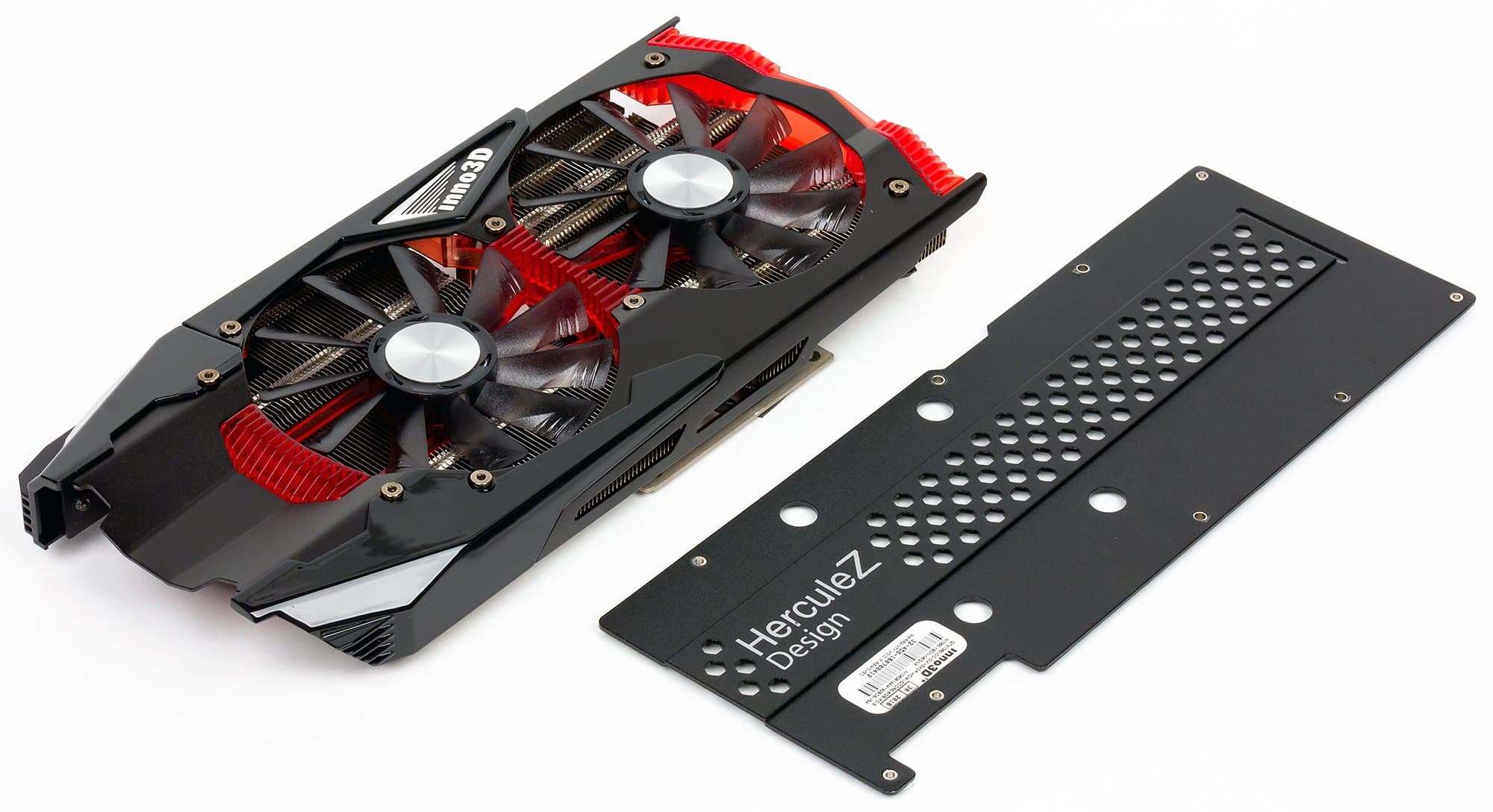

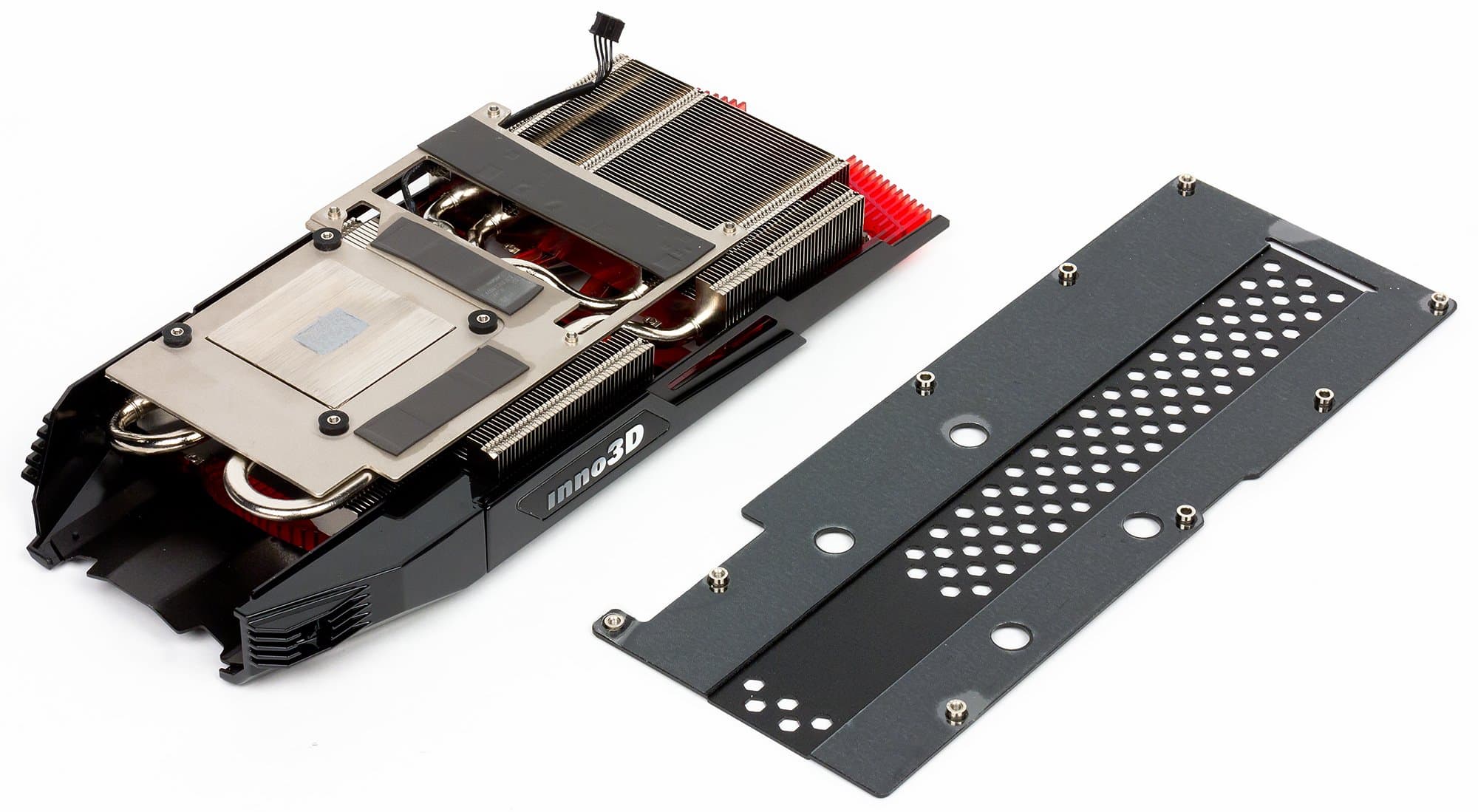

Главной частью СО HerculeZ является двойной массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам обеих частей радиатора. С помощью дополнительной подошвы этот же радиатор охлаждает и силовые транзисторы. Поверх радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Производитель декларирует особый профиль лопастей вентиляторов, который обеспечивает более долговременную работу крыльчаток. Особенностью данной системы охлаждения является остановка вентиляторов в случае простоя при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Микросхемы памяти охлаждаются основным радиатором. Сзади установлена пластина, которая соединяется с торцевой частью PCB и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). СО оснащена подсветкой фирменного логотипа. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 64 градусов, что является отличным результатом для видеокарты такого уровня. |  |
 | |

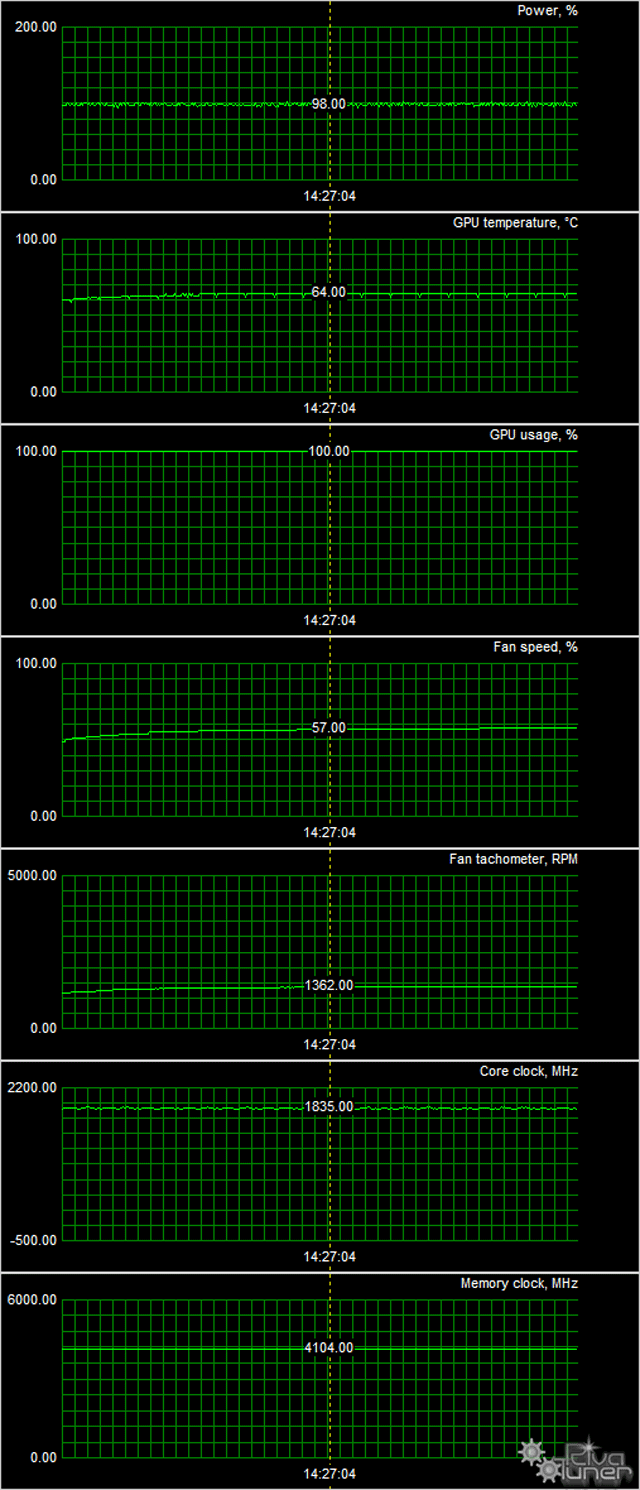

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 32 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 49 °C, включался лишь один из вентиляторов и работал на частоте вращения 520 оборотов в минуту. Зарегистрировать повышение уровня шума при этом не удалось, показания шумомера составляли те же 20,0 дБА.
В режиме максимальной нагрузки в 3D температура GPU достигала 64 °C. Вентиляторы при этом раскручивались до 1362 оборотов в минуту, а шум вырастал до 26,0 дБА, поэтому шум от данной СО пониженный.

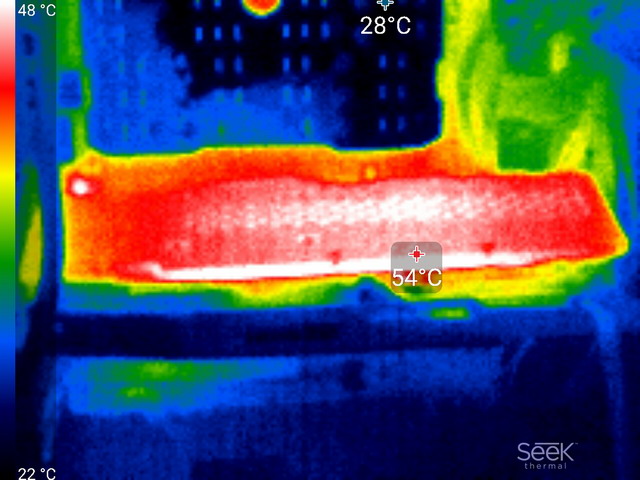

Термоснимок
Максимальный нагрев на радиаторе в области прижатия к микросхемам памяти — 54-56 °C.
| Комплектация | |
|---|---|

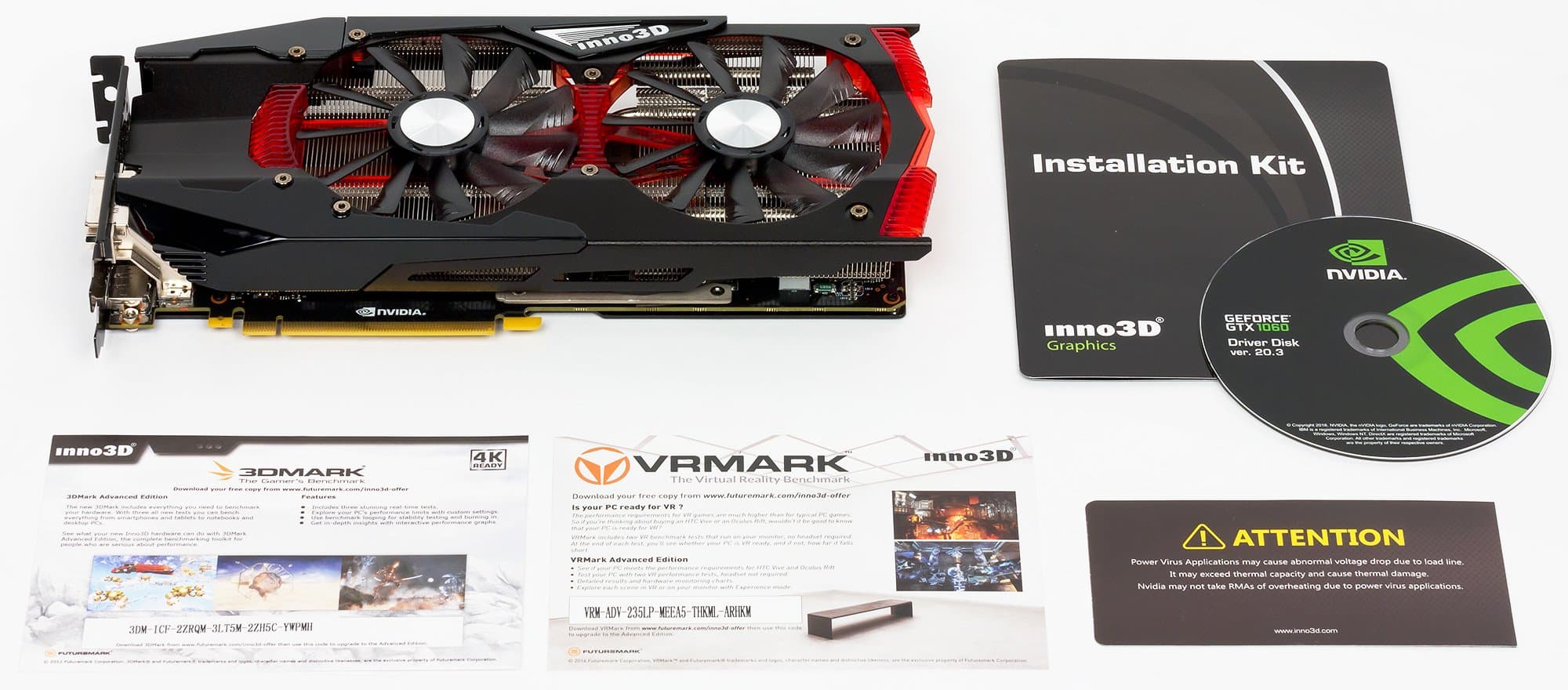

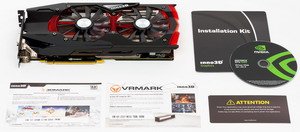

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс бонусы: ключи к лицензионным копиям популярных бенчмарков 3DMark и VRMark. |  |

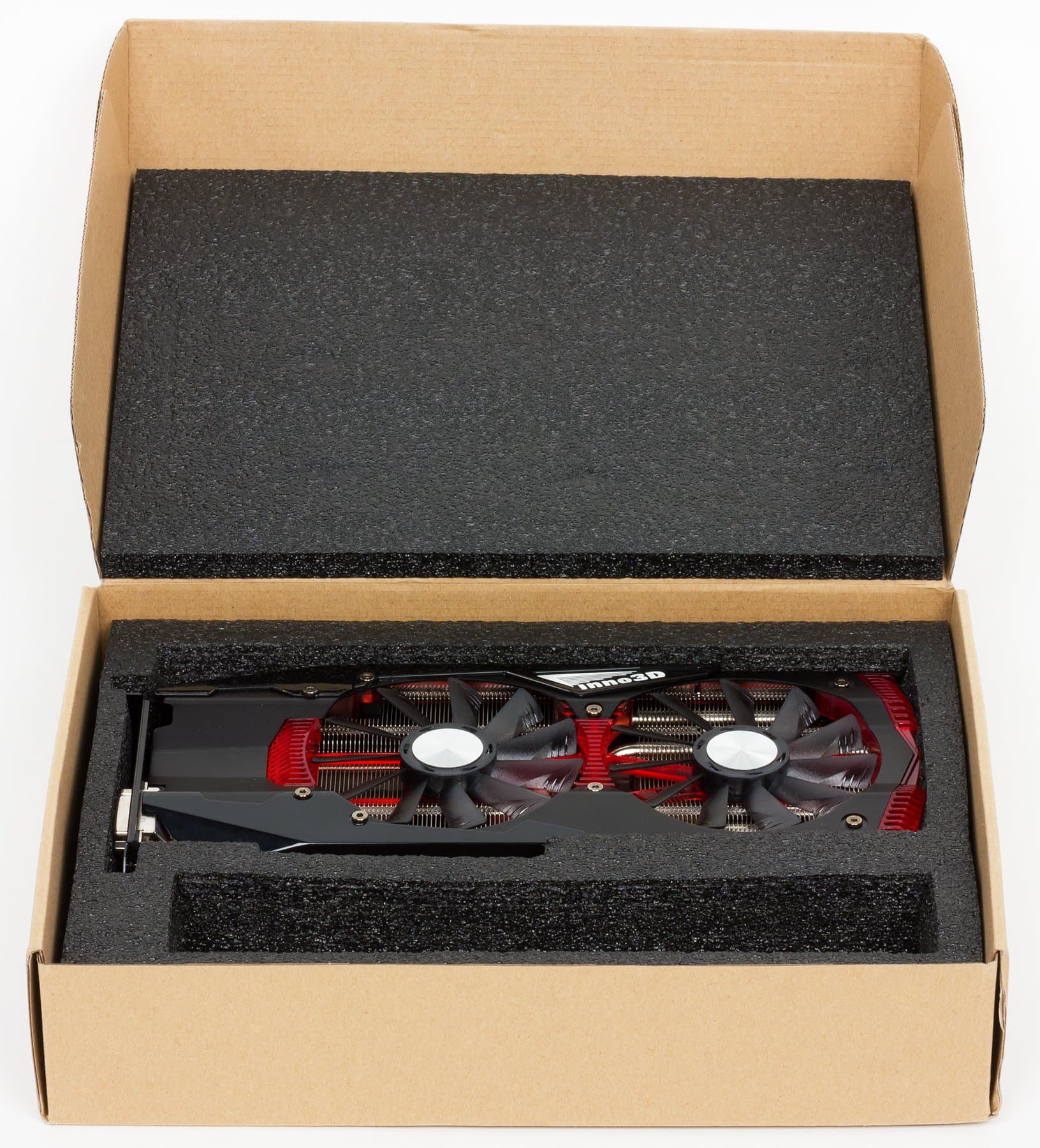

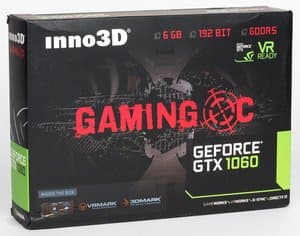

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 16.9.2;
- драйверы Nvidia версии 372.90;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)
- Far Cry Primal (Ubisoft/Ubisoft)
- Hitman (2016) (IO Interactive/Square Enix)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- Fallout 4
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- Tom Clancy’s Rainbow Six: Siege
- Far Cry Primal
- Hitman (2016)
- Все разрешения на одной странице, No AA, No AF
- Все разрешения на одной странице, АА SMAA/SSAA 1.2 и AF 16x
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1060 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | 20 октября 2016 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 09 | Inno3D GTX 1060 Gaming OC 6 ГБ, 1570—1952/8200 | 2140 | 671 | 319 |
| 10 | GTX 1060 6 ГБ, 1507—1860/8000 | 2050 | 659 | 311 |
| 11 | GTX 980 4 ГБ, 1126—1266/7000 | 1970 | 451 | 437 |
| 12 | R9 390X 8 ГБ, 1050/1050/6000 | 1880 | 443 | 424 |
| 13 | RX 480 8 ГБ, 1188—1266/8000 | 1810 | 575 | 315 |
| 14 | GTX 970 4 ГБ, 1050—1177/7000 | 1770 | 541 | 327 |
| 15 | R9 390 8 ГБ, 1000/1000/6000 | 1670 | 449 | 372 |
Комментарий к Рейтингам iXBT.com
Повышенные частоты работы карты Inno3D обеспечили ей прирост скорости в среднем 4,3% и вывели ускоритель на первое место в группе (референс-карта GTX 1060 также опередила остальных конкурентов).
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | 20 октября 2016 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 02 | Inno3D GTX 1060 Gaming OC 6 ГБ, 1570—1952/8200 | 671 | 2140 | 319 |
| 03 | GTX 1060 6 ГБ, 1507—1860/8000 | 659 | 2050 | 311 |
| 09 | RX 480 8 ГБ, 1188—1266/8000 | 575 | 1810 | 315 |
| 14 | GTX 970 4 ГБ, 1050—1177/7000 | 541 | 1770 | 327 |
| 20 | GTX 980 4 ГБ, 1126—1266/7000 | 451 | 1970 | 437 |
| 22 | R9 390 8 ГБ, 1000/1000/6000 | 449 | 1670 | 372 |
| 23 | R9 390X 8 ГБ, 1050/1050/6000 | 443 | 1880 | 424 |
Комментарий к Рейтингам полезности
Исходя из цен, которые были зафиксированы на момент написания материала, ускоритель Inno3D занял первое место в своей группе (несмотря на чуть более высокую цену, чем у среднего GTX 1060), а также второе место в целом по всему рейтингу, то есть на сегодня это одна из лучших покупок среди всех ускорителей! Стоит заметить, что в целом GTX 1060 также лидирует в данной выборке ускорителей в ценовом диапазоне от 300 до 350 долларов.
Inno3D GeForce GTX 1060 Gaming OC (6 ГБ) — как и многие ранее изученные нами варианты на GPU GP106, это один из лучших ускорителей в диапазоне цен 300—350 долларов. Эта карта демонстрирует производительность примерно на 4% выше, чем референсная, и обходит более дорогие решения предыдущего поколения. Ускоритель имеет достаточно тихую систему охлаждения, нагрев его даже под сильной нагрузкой невелик. Любителям моддинга данный ускоритель предлагает подсветку на корпусе кулера, также он полностью готов для работы совместно с устройствами VR.
Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за ноябрь 2016 года)
награду получила карта:
- Inno3D GeForce GTX 1060 Gaming OC 6 ГБ 192-битной GDDR5
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) | GTX 980 — 20500 руб. (на 10.05.17) |
| GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) | RX 480 8 ГБ — 17500 руб. (на 10.05.17) |
| GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) | R9 390 8 ГБ — 17000 руб. (на 10.05.17) |
| GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) | R9 390X 8 ГБ — 25000 руб. (на 10.05.17) |
| Inno3D GeForce GTX 1060 Gaming OC 6 ГБ — | GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) |
