Видеоускоритель Gigabyte GeForce GTX 1080 G1 Gaming: топовое решение с очень тихой системой охлаждения и немного повышенными частотами работы

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GeForce GTX 1080 G1 Gaming 8 ГБ 256-битной GDDR5X

Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.

Устройство(а)

Gigabyte GeForce GTX 1080 G1 Gaming 8 ГБ 256-битной GDDR5X (P/N 7 719331 322168)
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 1080 (GP104)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1741—19741607—1885
Частота работы памяти (физическая (эффективная)), МГц2500 (10000)2500 (10000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU20
Число операций (ALU) в блоке128
Суммарное количество блоков ALU2560
Число блоков текстурирования (BLF/TLF/ANIS)160
Число блоков растеризации (ROP)64
Размеры, мм280×100×40270×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт186182
В режиме 2D, Вт5251
В режиме «сна», Вт2328
Уровень шумаВ режиме 2D, дБА20,020,5
В режиме 2D (просмотр видео), дБА21,020,5
В режиме максимального 3D, дБА24,027,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.31×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.3
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов11
Дополнительное питание: количество 6-контактных разъемовНетНет
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Карта имеет 8 ГБ памяти GDDR5X SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB.

Микросхемы памяти Micron (GDDR5X). Микросхемы рассчитаны на номинальную частоту работы в 2500 (10000) МГц.

Сравнение с эталонным дизайном (reference)

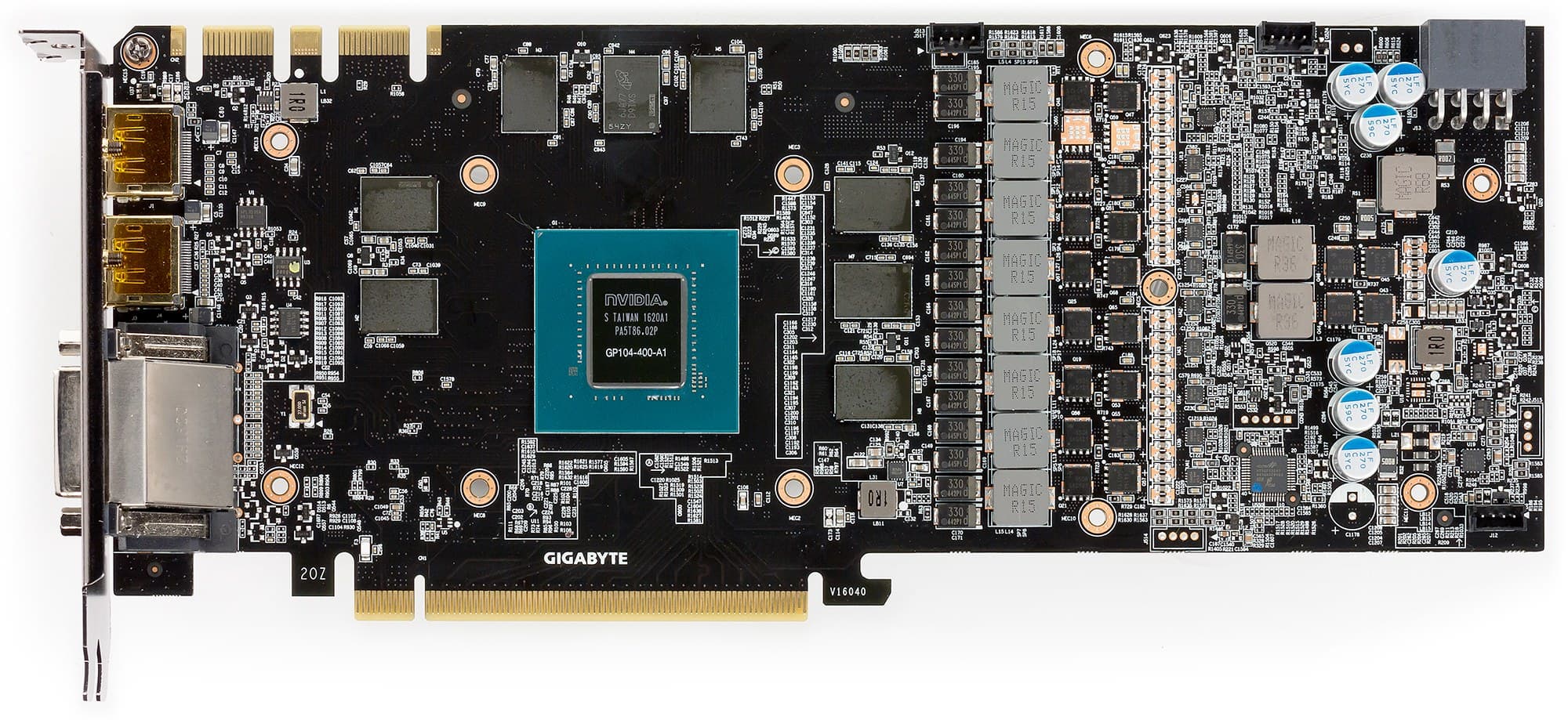

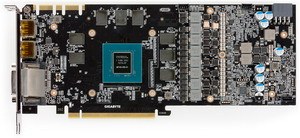

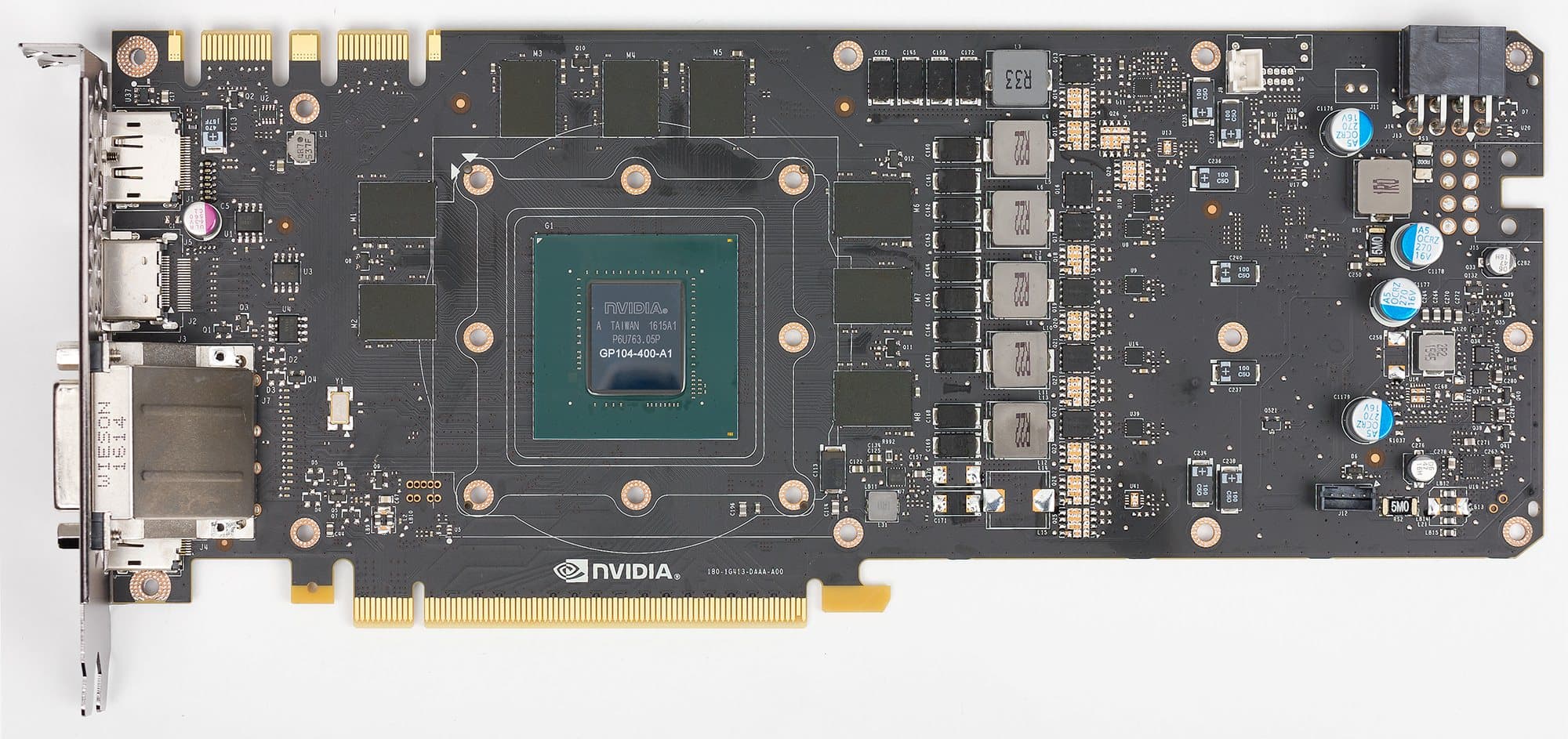

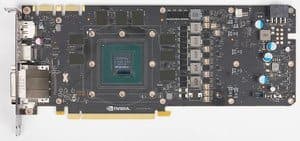

Вид спереди
Gigabyte GeForce GTX 1080 G1 Gaming 8 ГБ 256-битной GDDR5X Nvidia GeForce GTX 1080

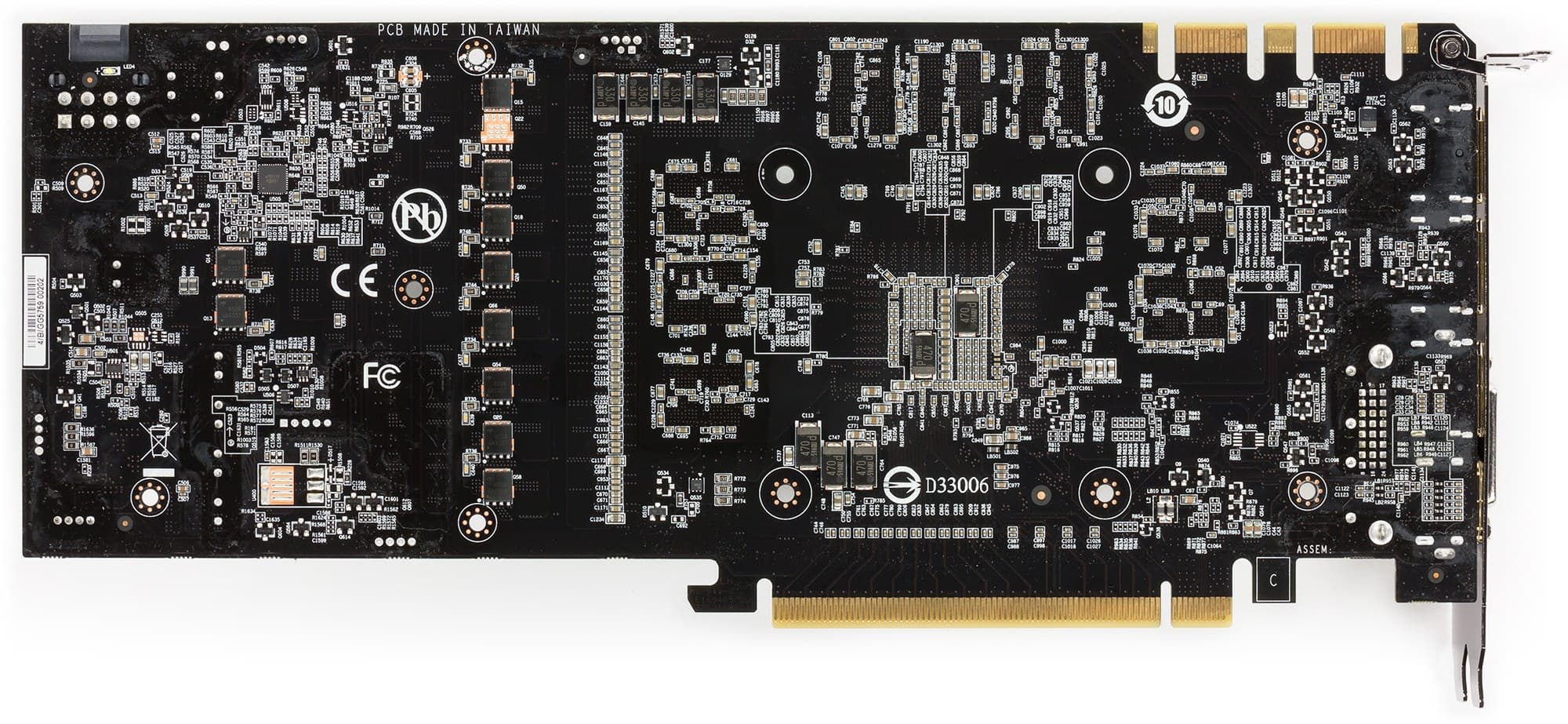

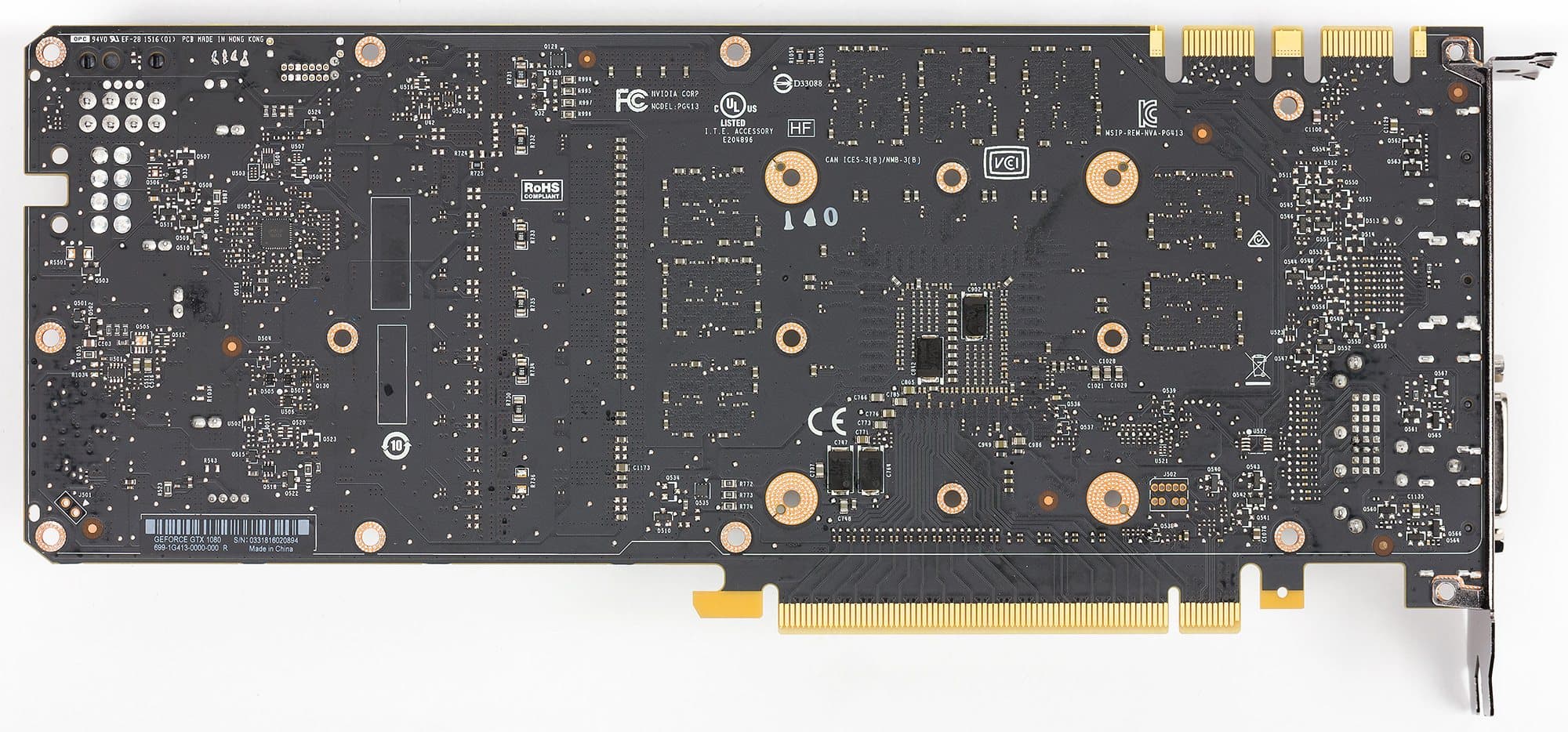

Вид сзади
Gigabyte GeForce GTX 1080 G1 Gaming 8 ГБ 256-битной GDDR5X Nvidia GeForce GTX 1080

Печатная плата переделана и отличается от эталонного дизайна.

Система питания получила 8 фаз для GPU и 2 фазы для микросхем памяти, что дает возможность регулировать вольтажи с малым шагом для достижения максимального разгона с сохранением стабильной работоспособности и с защитой элементов от перегорания. Управляется эта схема цифровым контроллером uP9511P производства uPI Semiconductor. Ускоритель поддерживает функции мониторинга, за которые отвечает контроллер Holtek HT32F52241 на базе микроконтроллера ARM Cortex -M0+. Стоит упомянуть и технологию производства PCB — Ultra Durable, которая подразумевает двойные медные слои печатной платы и набор высококачественных дросселей и твердотельных конденсаторов. Карты, изготовленные по технологии Ultra Durable, должны меньше греться, а также не должны страдать свистом катушек при работе ускорителя (что за многие годы выпуска ускорителей стало привычным бедствием, о котором упорно умалчивают производители).

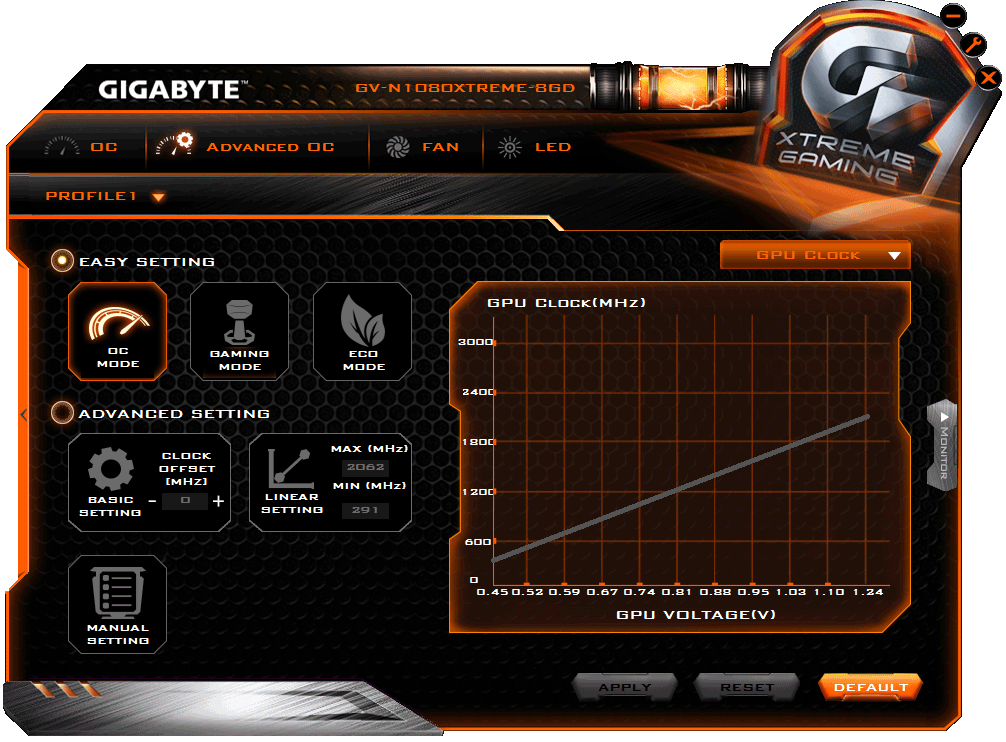

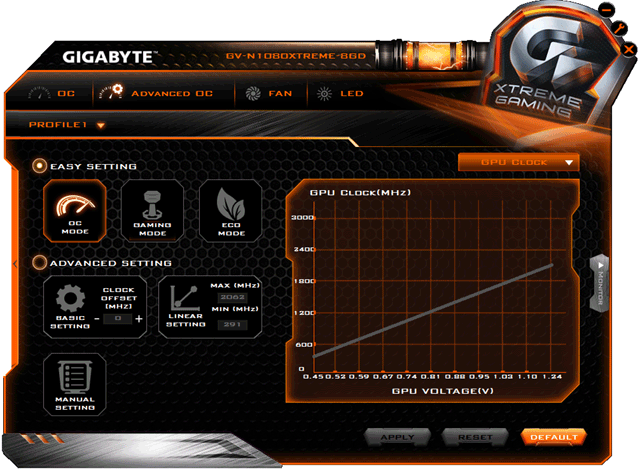

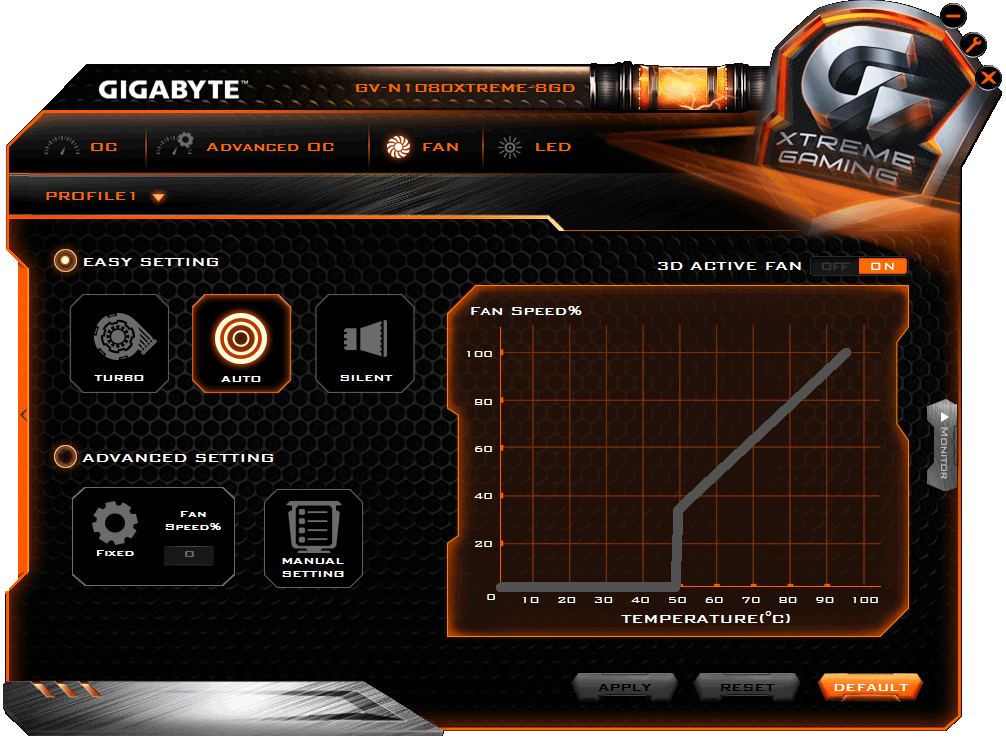

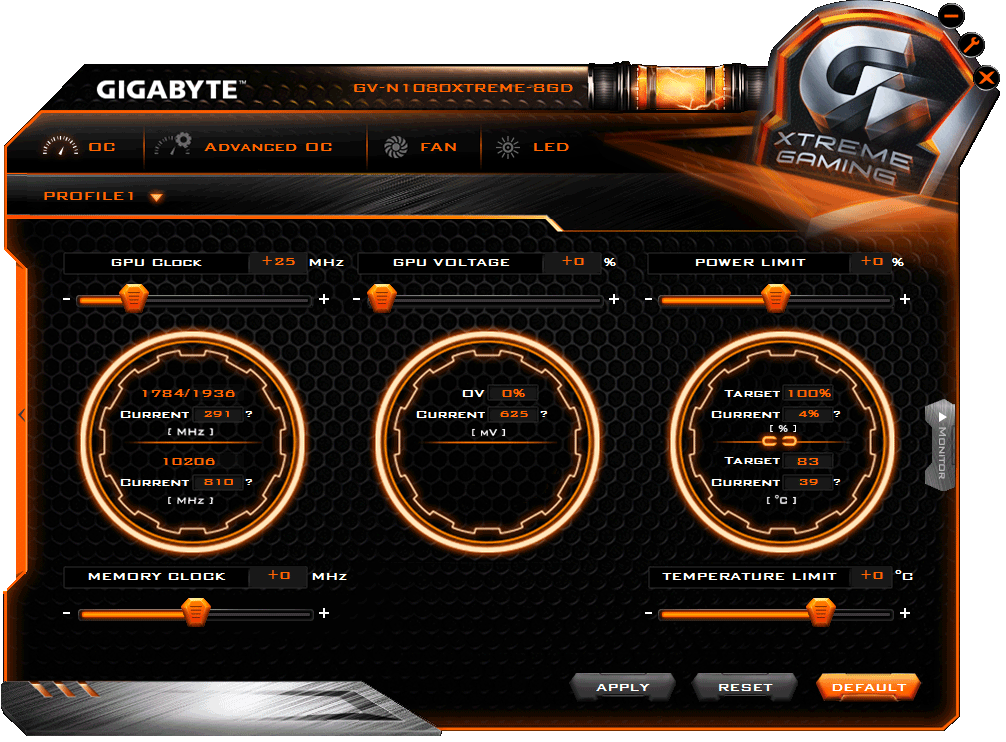

Гибкое регулирование частот и напряжений производится с помощью фирменной утилиты Gigabyte Xtreme Engine, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Программа позволяет выбрать один из уже предустановленных режимов работы ускорителя в 3D: OC, Gaming, Eco (различия между ними заключаются лишь в частотах работы). Либо можно создать свой собственный профиль режима работы, установив частоты и вольтажи. Утилита также позволяет выставить режим подсветки кулера, управлять кулером вручную.




У ускорителя Gigabyte частоты работы прилично повышены (на 5%) относительно стандартных параметров референс-карты, что может обеспечить прирост производительности от 3% до 5% в зависимости от разрешения и режима работы.

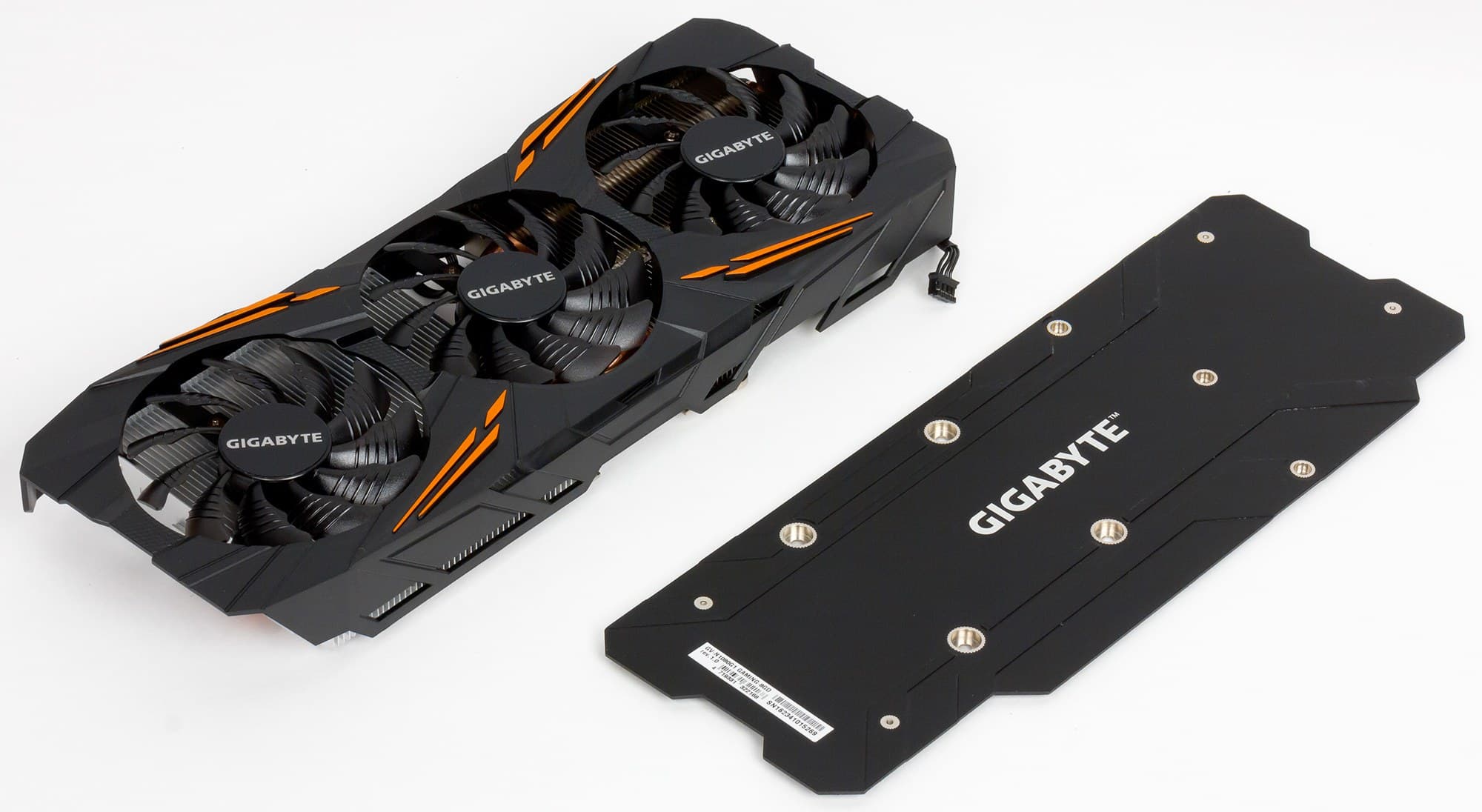

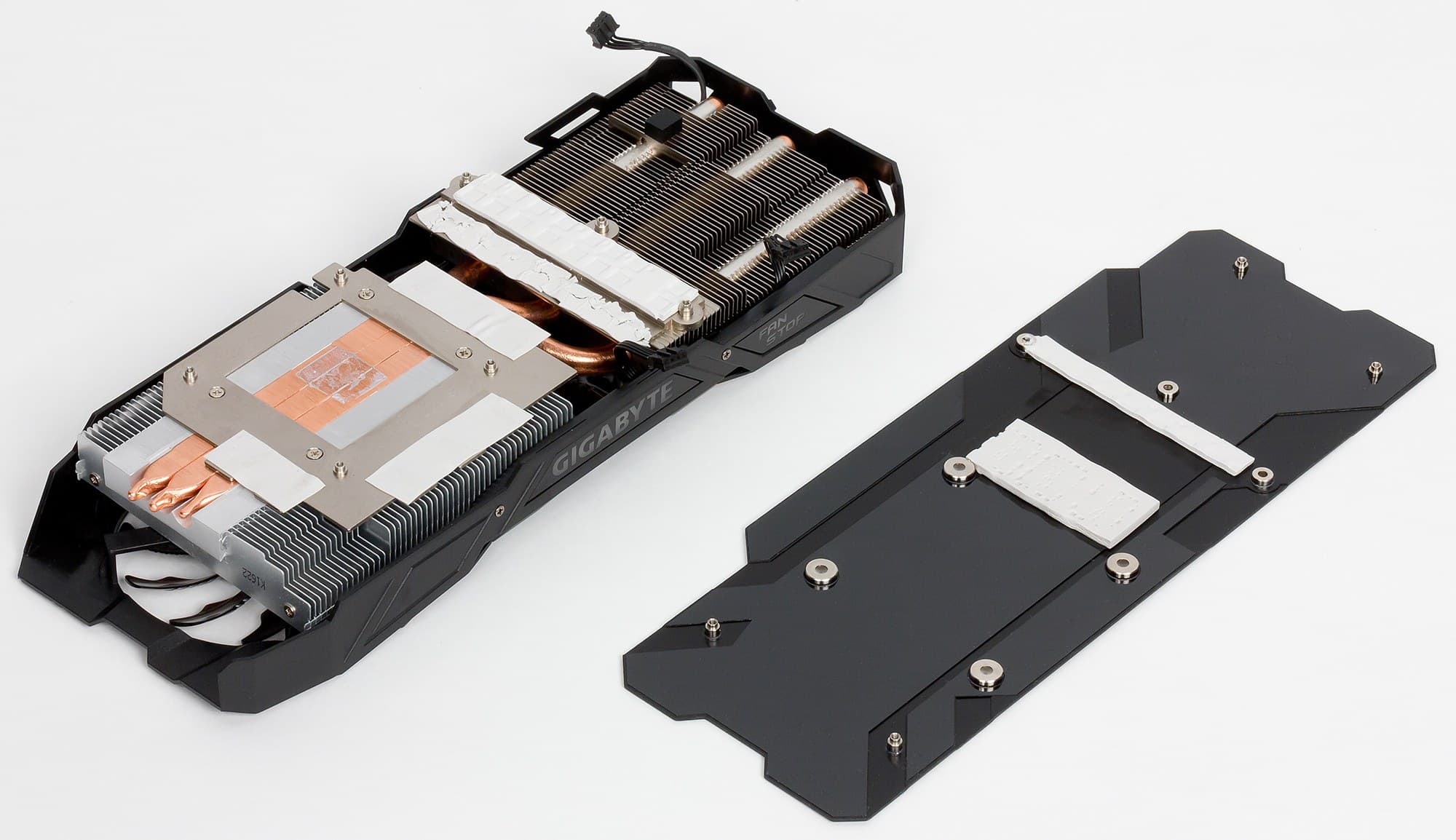

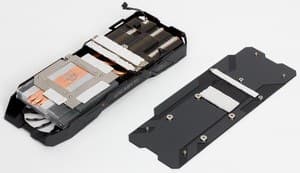

Система охлаждения
Перед нами кулер серии WindForce, которая давно уже зарекомендовала себя с самой лучшей стороны, ибо практически все кулеры WindForce очень тихие. Главной частью кулера являются два массивных пластинчатых никелированных радиатора, соединенные между собой тепловыми трубками, впрессованными в основание и обеспечивающими равномерное распределение тепла по ребрам радиатора.

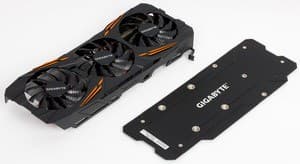

Поверх радиаторов установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Лопасти имеют особый профиль (поперечное сечение), и производитель декларирует сильно пониженный уровень шума при аналогичном потоке воздуха в сравнении с обычными лопастями. Следует также напомнить, что кулеры WindForce останавливают вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 55 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Кстати, индикатор на торце кулера информирует о том, вращаются ли вентиляторы.

Микросхемы памяти и силовые транзисторы охлаждаются особыми пластинами, прикрученными к основному радиатору. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы) и также участвует в охлаждении, прижимаясь через термоинтерфейс к оборотной стороне печатной платы в районе преобразователей напряжения.

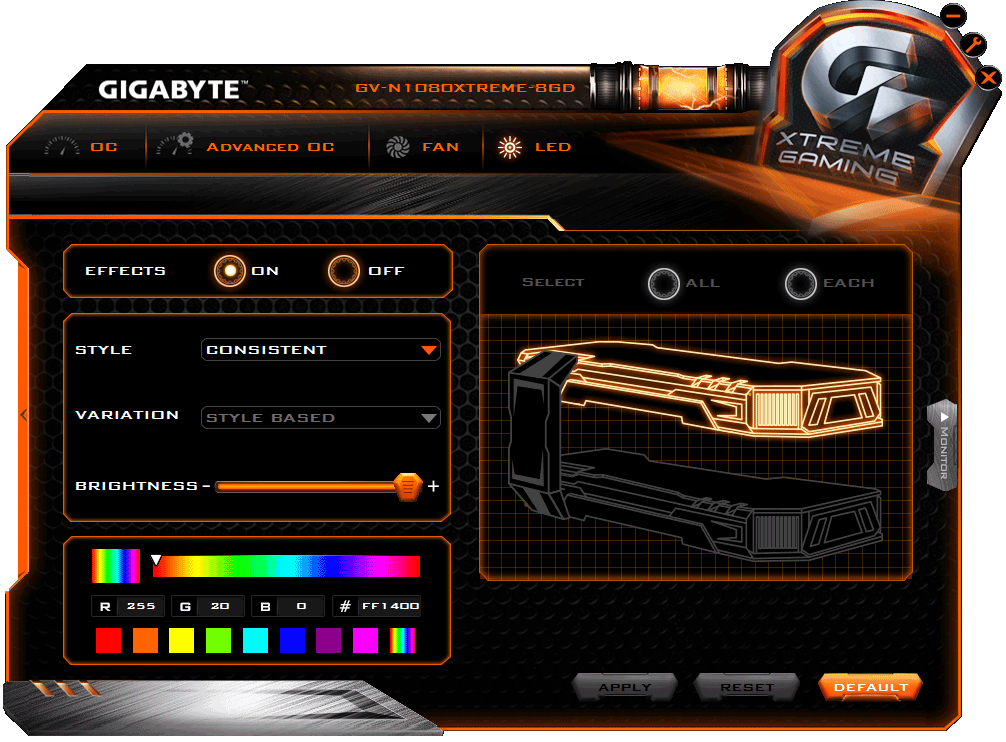

СО оснащена подсветкой, цветом которой можно управлять с помощью вышеуказанной утилиты.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 66 градусов, что является великолепным результатом для видеокарты такого уровня.

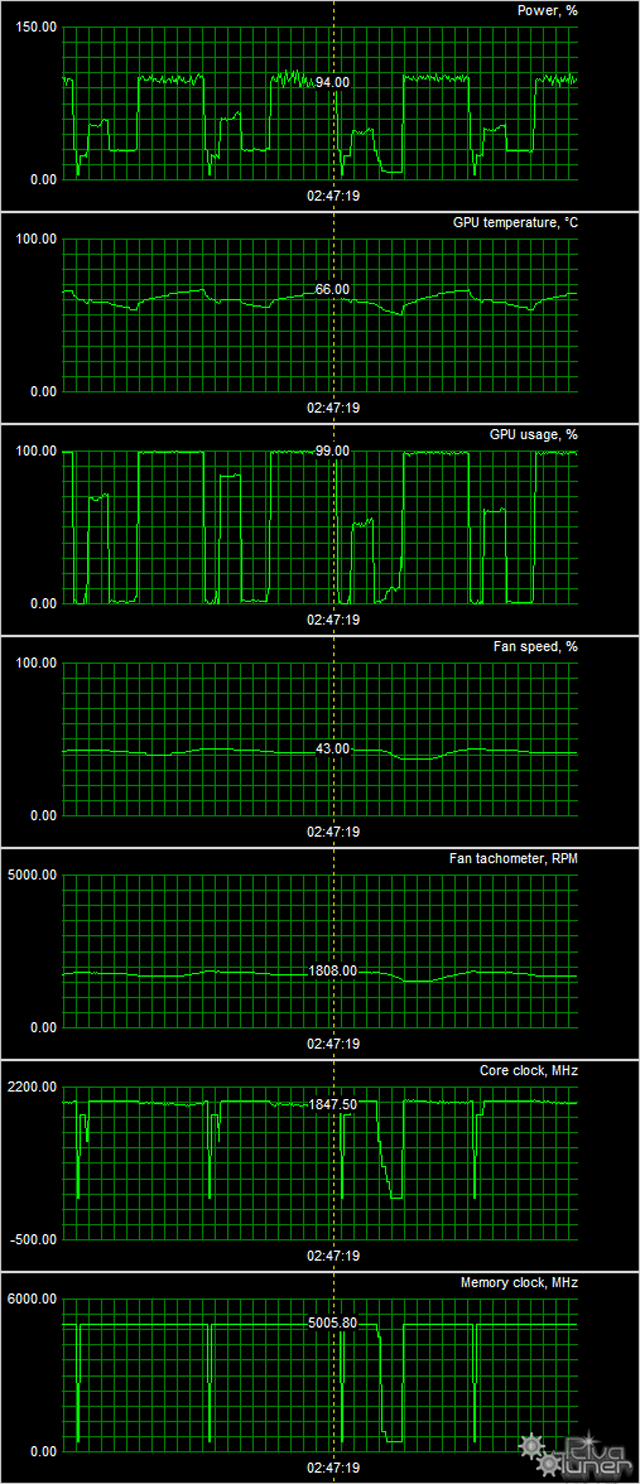

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 33 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 50 °C, после чего вентиляторы включались и работали на частоте 910 оборотов в минуту. Уровень шума почти не изменялся и составлял 21,0 дБА.

В режиме максимальной нагрузки в 3D температура достигала 66 °C. Вентиляторы при этом раскручивались до 1808 оборотов в минуту, а шум вырастал до 24,0 дБА, поэтому данную СО смело можно назвать очень тихой.

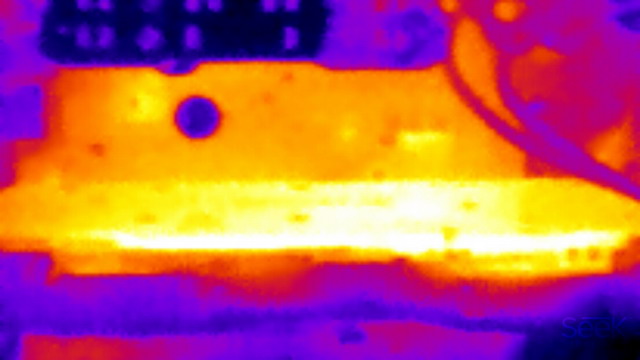

Термоснимок



На тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область.

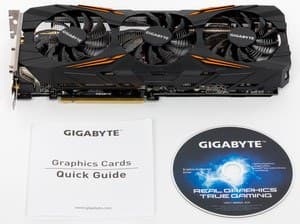

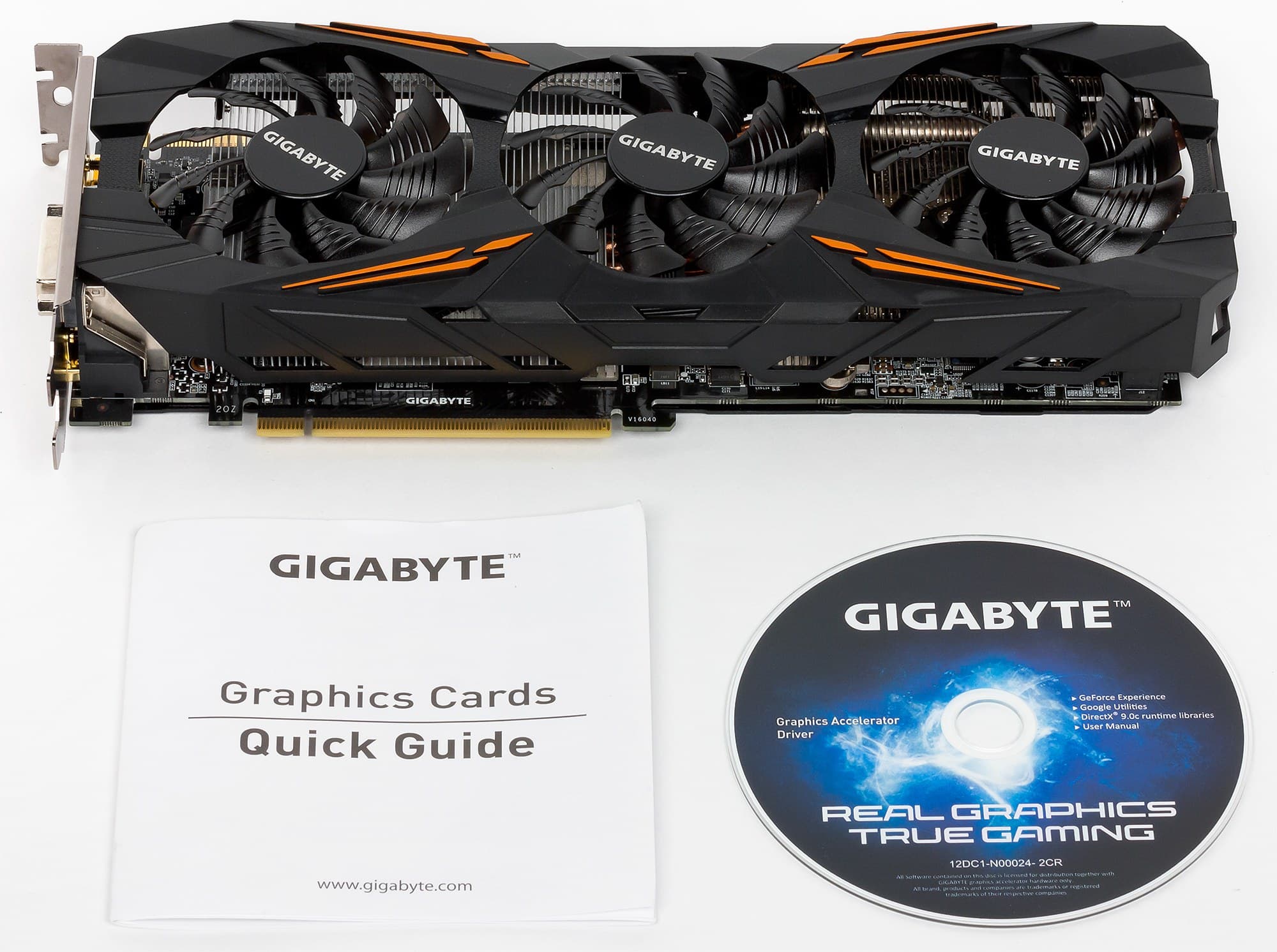

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект.

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.8.2;
  • драйверы Nvidia версии 372.54;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1080 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. середина сентября 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
01Gigabyte GTX 1080 G1 Gaming 8 ГБ, 1741—1974/100003150425742
02GTX 1080 8 ГБ, 1607—1885/100003050407750
03GTX Titan X 12 ГБ, 1000—1075/700026802671003
05R9 Fury X 4 ГБ, 1050/1050/10002490353706
06GTX 980 Ti 6 ГБ, 1000—1075/70002490408611

Комментарий к Рейтингам iXBT.com


Повышенные частоты работы обеспечивают ускорителю Gigabyte дополнительные 3%-4% производительности, так что этот ускоритель автоматически занимает первое место в рейтинге (поскольку «базовая» карта GTX 1080 является на сегодня самым быстрым решением среди референсных).
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейсередина сентября 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
20Gigabyte GTX 1080 G1 Gaming 8 ГБ, 1741—1974/100004253150742
21GTX 980 Ti 6 ГБ, 1000—1075/70004082490611
22GTX 1080 8 ГБ, 1607—1885/100004073050750
26R9 Fury X 4 ГБ, 1050/1050/10003532490706
29GTX Titan X 12 ГБ, 1000—1075/700026726801003

Комментарий к Рейтингам полезности


У данного ускорителя Gigabyte стоимость на момент подготовки материала была даже чуть ниже, чем у среднестатистического GTX 1080, так что он занял первое место и в рейтинге полезности, превзойдя не только GTX 1080, но и GTX 980 Ti.

Gigabyte GeForce GTX 1080 G1 Gaming (8 ГБ) — очень неплохой вариант топового однопроцессорного ускорителя, демонстрирующий производительность в среднем на 3-4 процента выше, чем референс-карта. Ускоритель имеет очень тихую систему охлаждения, предлагает симпатичную и полезную подсветку на корпусе кулера, а также вполне может подойти любителям умеренного разгона, предоставляя возможность гибко регулировать как частоты, так и напряжения. Как и все продукты серии GTX 1080, данный акселератор полностью готов для работы совместно с устройствами VR.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за сентябрь 2016 года)

награду получила карта:

  • Gigabyte GeForce GTX 1080 G1 Gaming 8 ГБ 256-битной GDDR5X


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 1080 — 36500 руб. (на 10.05.17) GTX Titan X — 62 000  (на 01.03.17)
GTX 1080 — 36500 руб. (на 10.05.17) GTX 980 Ti — 35000 руб. (на 10.05.17)
GTX 1080 — 36500 руб. (на 10.05.17) R9 Fury X — 32000 руб. (на 10.05.17)
Gigabyte GeForce GTX 1080 G1 Gaming — T-13896108 GTX 1080 — 36500 руб. (на 10.05.17)


Благодарим компанию Gigabyte Russia
и лично Ольгу Веко
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
