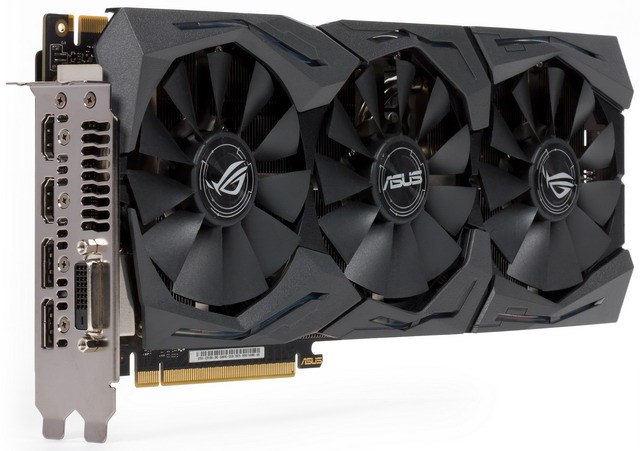

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Strix GTX 1080 OC 8 ГБ 256-битной GDDR5X PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)
| Asus Strix GTX 1080 OC 8 ГБ 256-битной GDDR5X PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1080 (GP104) (P/N 90YV09M0-M0NM00) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1784-2025 | 1607-1885 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2500 (10000) | 2500 (10000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 20 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 2560 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 300×120×40 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 195 | 182 |
| В режиме 2D, Вт | 52 | 51 | |
| В режиме «сна», Вт | 25 | 28 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,5 |
| В режиме 2D (просмотр видео), дБА | 23,0 | 20,5 | |
| В режиме максимального 3D, дБА | 24,0 | 27,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 2×HDMI 2.0b, 2×DisplayPort 1.3 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.3 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

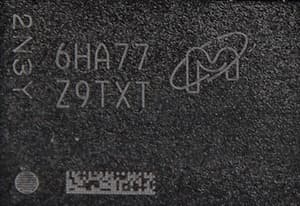

Карта имеет 8 ГБ памяти GDDR5X SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB. Микросхемы памяти Micron (GDDR5X). Микросхемы рассчитаны на номинальную частоту работы в 2500 (10000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

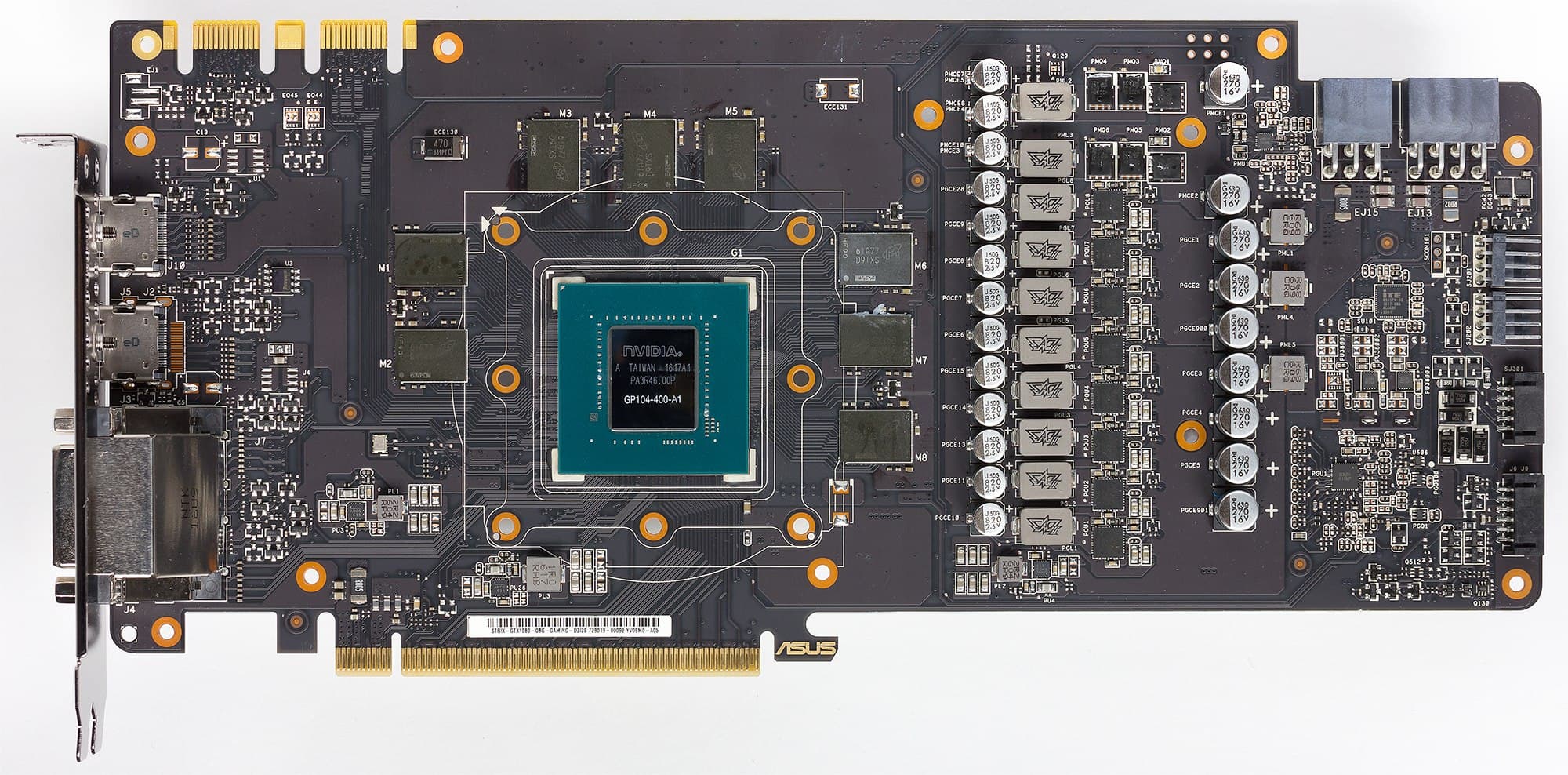

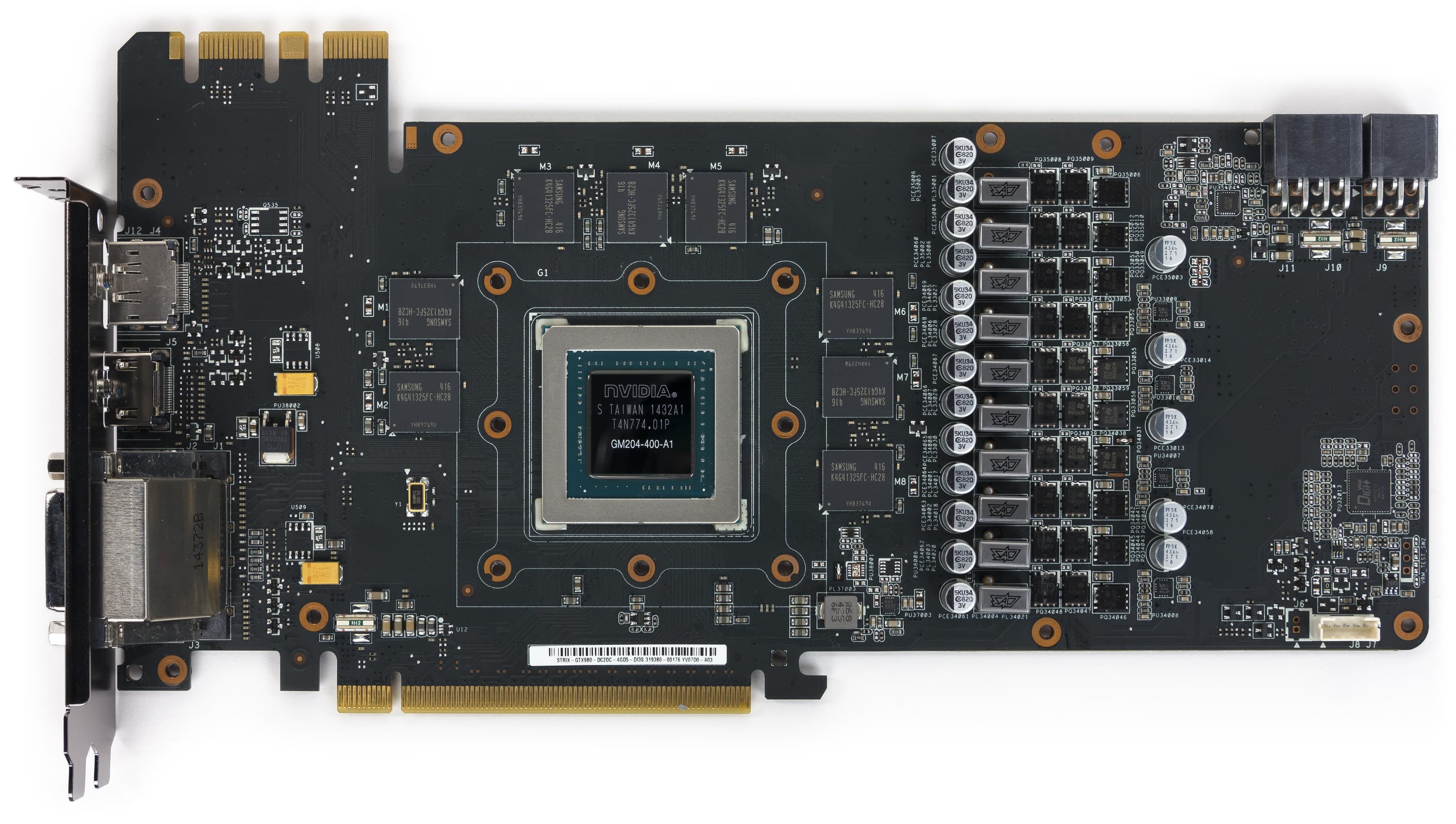

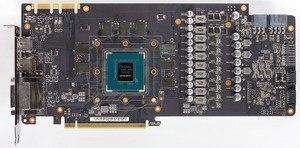

| Вид спереди | |
| Asus Strix GTX 1080 OC 8 ГБ 256-битной GDDR5X PCI-E | Asus Strix GTX 980 OC |
 |  |

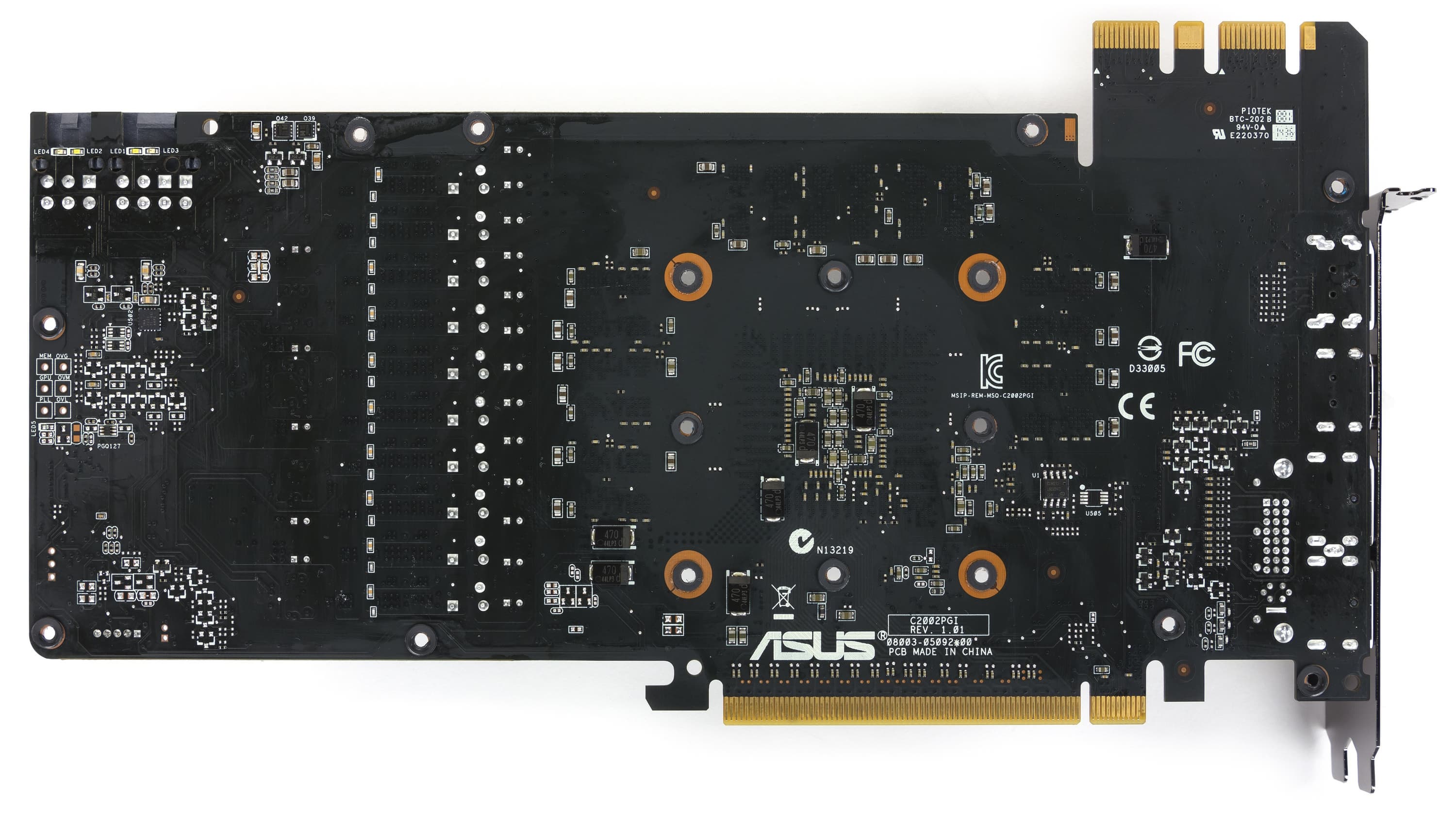

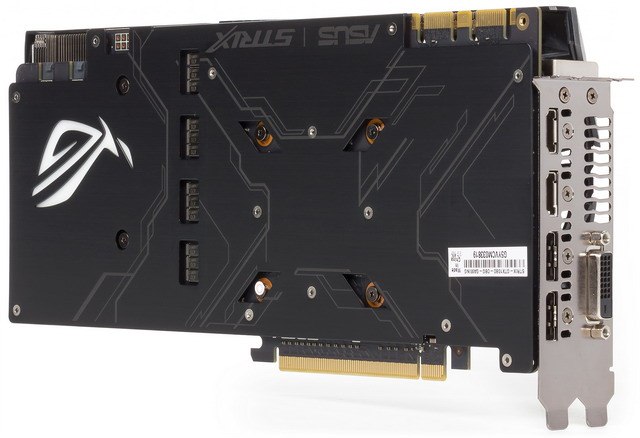

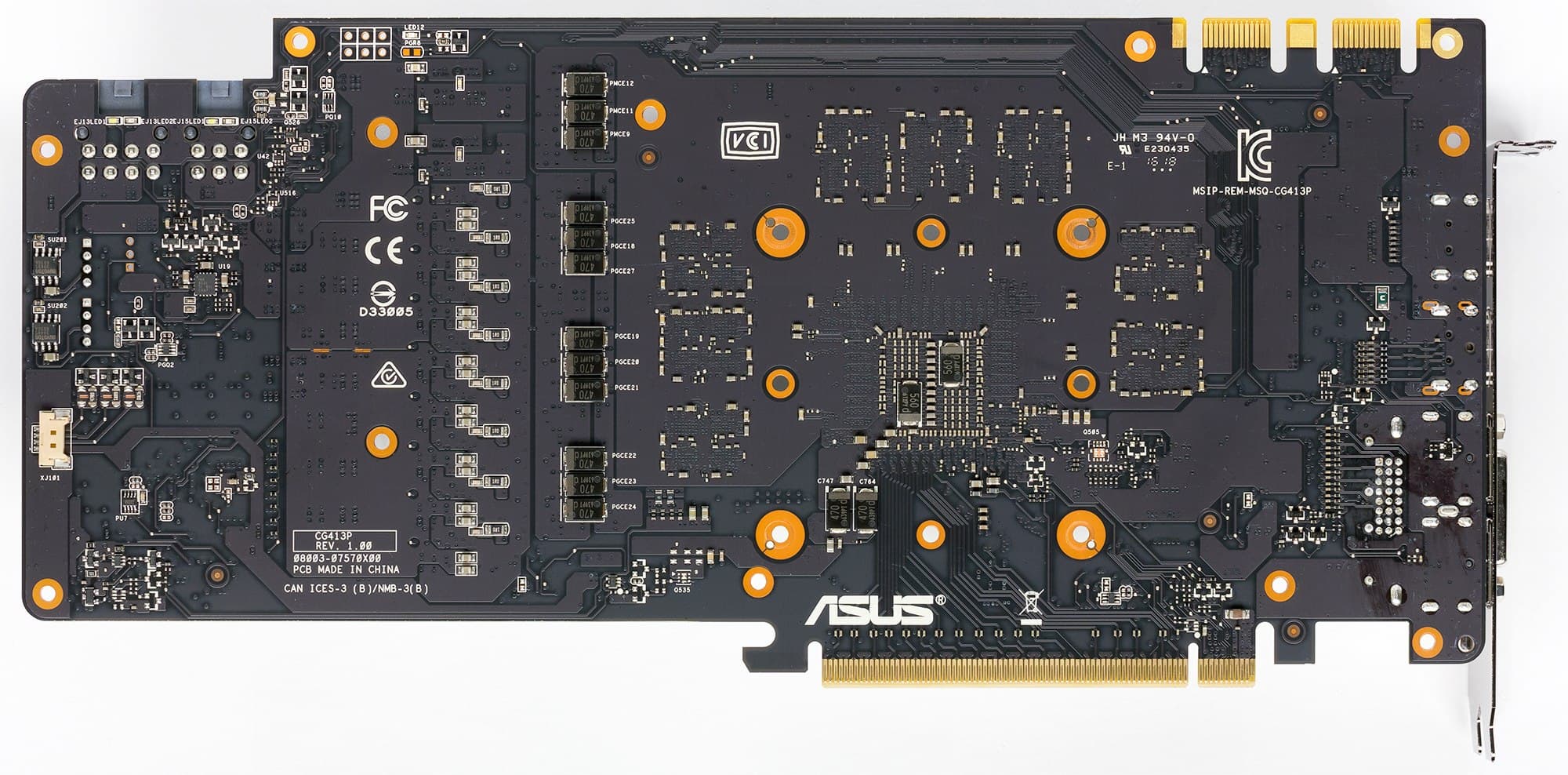

| Вид сзади | |
| Asus Strix GTX 1080 OC 8 ГБ 256-битной GDDR5X PCI-E | Asus Strix GTX 980 OC |
 |  |
Как обычно, для категории продуктов Republic Of Gamers используются полностью переработанные PCB, далекие от референс-дизайна, так что с ним сранивать глупо. Поэтому мы решили сравнить новинку Asus с продуктом Asus предыдущего поколения аналогичного класса.
Инженеры компании внедрили в PCB GTX 1080 несколько новшеств, которых не было у GTX 980. Например, на торце в хвостовой части карты появились два 4-контактных разъема питания для корпусных вентиляторов. Можно заставить подключенные к ним вентиляторы работать в соответствии с нагревом GPU (увеличивая или уменьшая обороты). Имевшаяся на PCB GTX 980 кнопка Safe Mode (при чрезмерном разгоне она позволяет быстро вернуться на заводские настройки) здесь удалена (вероятно, из-за наличия более грамотно работающей программной реализации защиты от чрезмерного разгона, либо ее в серии Strix просто нет). Переключатель Defrost, который имеется на карте GTX 980, предназначен для тех, кто любит баловаться жидким азотом, чтобы PCB не промерзала. Для серии Strix это не нужно, поскольку этот продукт не предназначен для оголтелых оверклокеров — скорее, для любителей разгона без экстрима. Поэтому на GTX 1080 переключателя Defrost нет.
Надо заметить, что у новой карты изменен набор видеовыходов: не 3 DP + 1 HDMI, а 2 DP + 2 HDMI, где верхний разъем HDMI может быть использован для подключения устройства класса VR (виртуальной реальности), поэтому данный ускоритель полностью готов к совместной работе с очками VR (и его производительность вполне достаточна для такой работы).
Схема питания по-прежнему имеет 10 фаз и управляется цифровым контроллером SHE ASP0907 (Super Hybrid Engine). Следует также заметить, что традиционно для Asus система питания исполнена по технологии Super Alloy Power II, в ней использованы современные твердотельные конденсаторы.
Также стоит упомянуть прилично повышенные частоты работы ускорителя относительно стандартных параметров референс-карты (частота выше на 7,5%), что может дать прирост производительности от 5% до 7% в зависимости от разрешения и режима работы.
| Система охлаждения | |
|---|---|

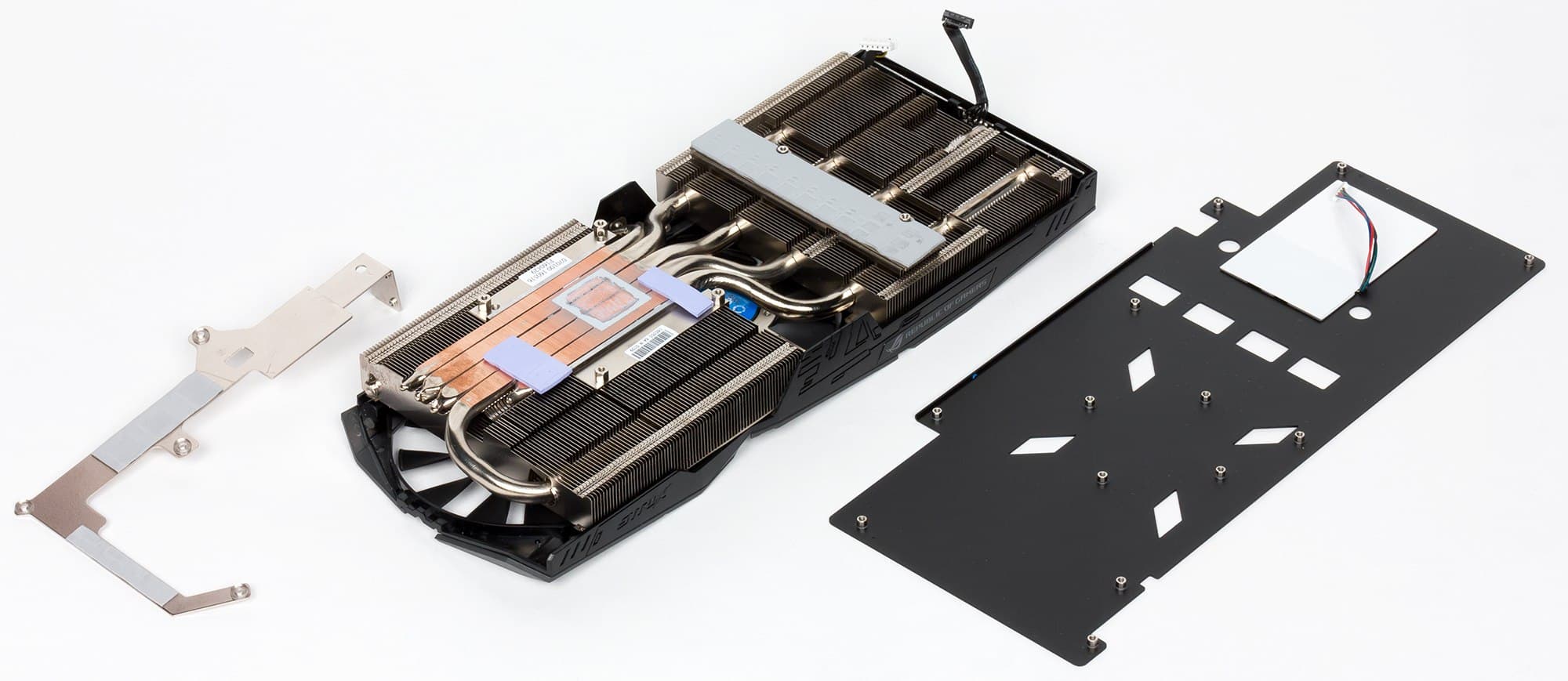

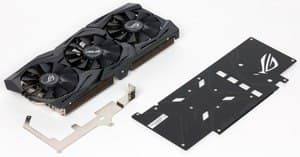

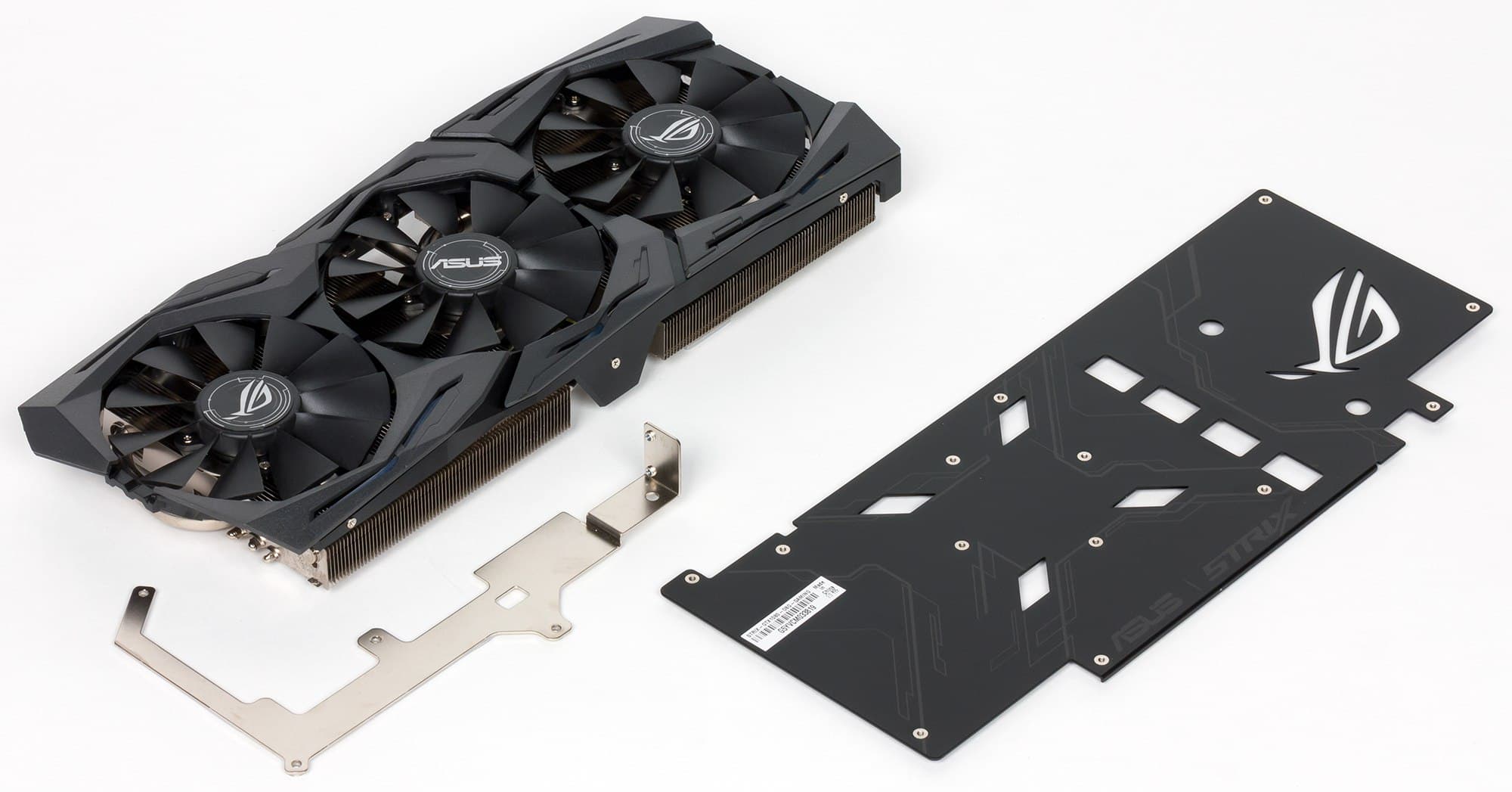

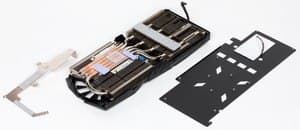

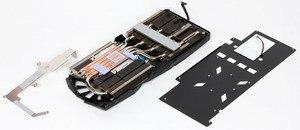

Перед нами кулер DirectCu III, который является основой нового поколения Strix (СО стала у́же и длиннее). Главной его частью является массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам радиатора. С помощью дополнительной подошвы этот же радиатор охлаждает и силовые транзисторы. Поверх радиатора установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Asus декларирует особый материал лопастей вентиляторов, который обеспечивает долговременную работу крыльчаток при неизменной силе прокачки воздуха. Напомню, что изюминкой системы охлаждения карт серии Strix является остановка вентиляторов в простое при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Микросхемы памяти не охлаждаются. Сзади установлена пластина, которая соединяется с торцевой частью PCB и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). СО оснащена особой подсветкой Aura, цветом которой можно управлять с помощью вышеуказанной утилиты GPU Tweak II (на картинке перечислены все режимы работы подсветки). Более того, пластина на оборотной стороне также оснащена подсветкой. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 75 градусов, что является нормальным результатом для видеокарты такого уровня. |  |
 | |
 | |

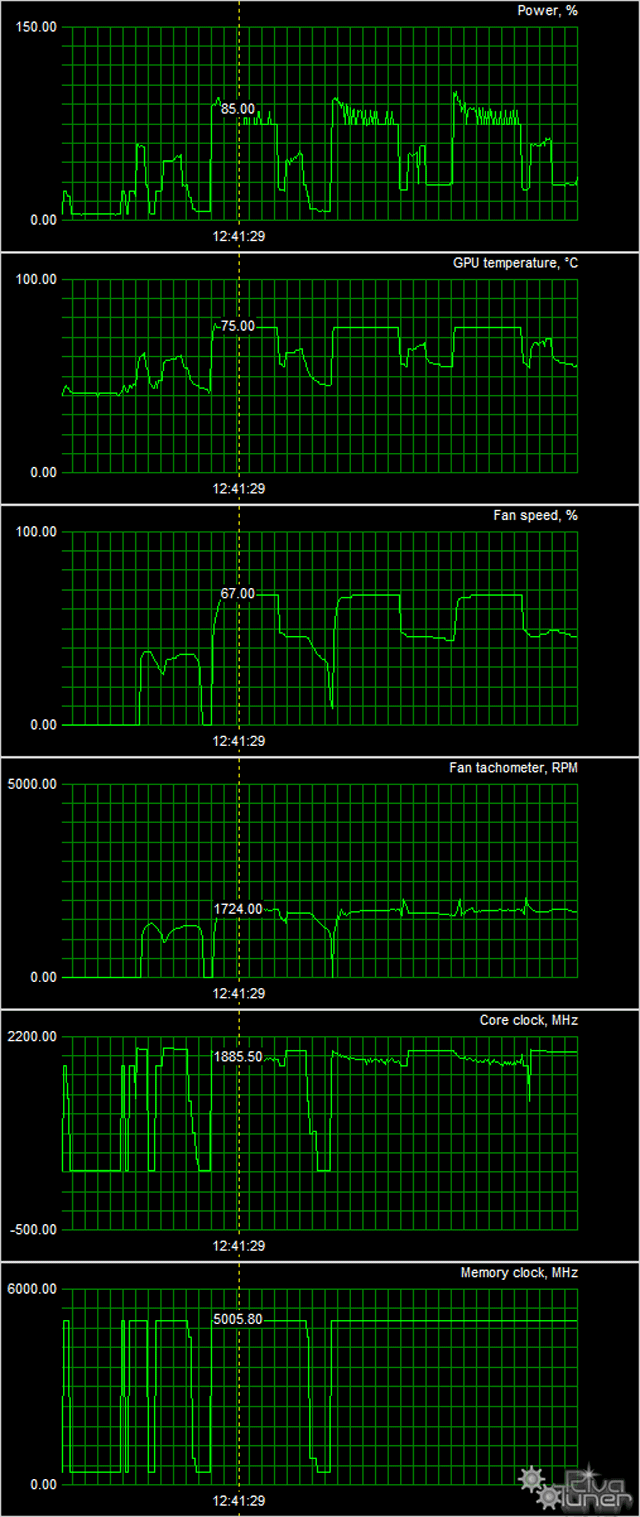

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 42 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 56 °C, после чего вентиляторы включались и работали на частоте 980 оборотов в минуту. Уровень шума чуть вырастал: до 23,0 дБА.
В режиме максимальной нагрузки в 3D температура достигала 75 °C. Вентиляторы при этом раскручивались до 1724 оборотов в минуту, шум вырастал лишь до 24,0 дБА, поэтому данную СО можно считать очень тихой.

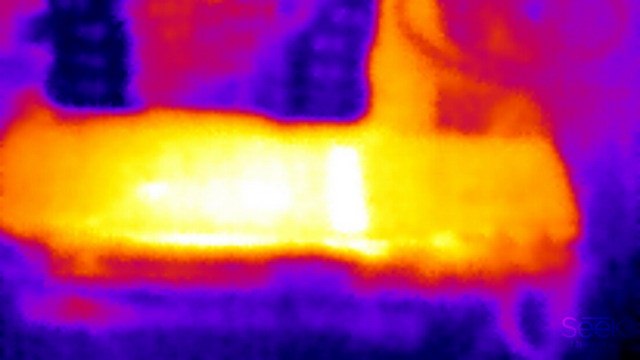

Термоснимок
Наибольшая температура — в районе GPU, а также в местах установки преобразователей напряжения (если судить по отверстиям в задней плате/крышке).
| Комплектация | |
|---|---|

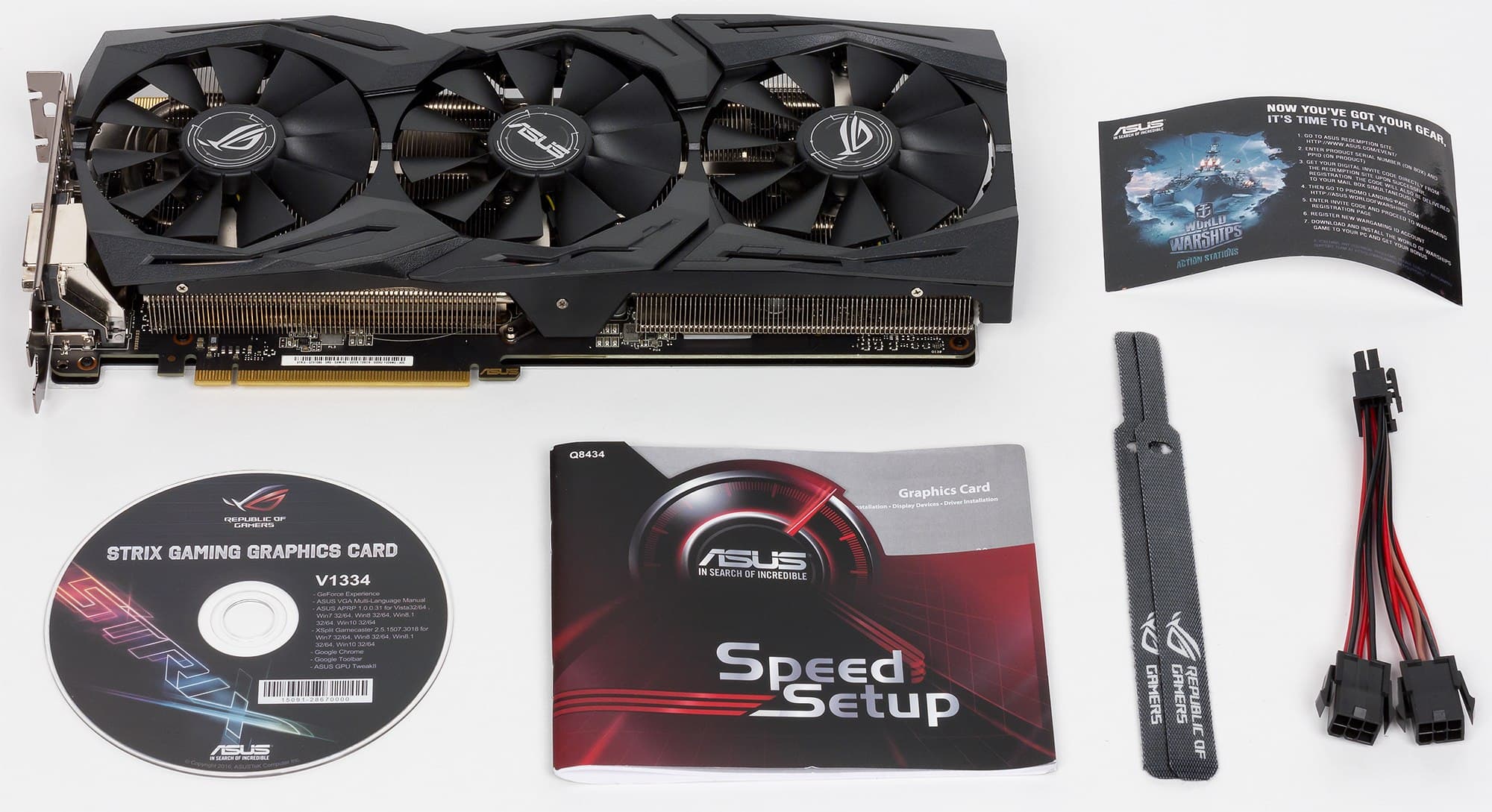

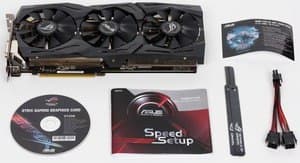

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания и бонусы в виде фирменных стяжек. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 16.6.1;
- драйверы Nvidia версии 368.39;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)
- Far Cry Primal (Ubisoft/Ubisoft)
- Hitman (2016) (IO Interactive/Square Enix)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- Fallout 4
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- Tom Clancy’s Rainbow Six: Siege
- Far Cry Primal
- Hitman (2016)
- Все разрешения на одной странице, No AA, No AF
- Все разрешения на одной странице, АА SMAA/SSAA 1.2 и AF 16x
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1080 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина июля 2016 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 01 | Asus Strix GTX 1080 8 ГБ, 1784—2025/10000 | 3170 | 386 | 822 |
| 02 | GTX 1080 8 ГБ, 1607—1885/10000 | 3020 | 371 | 815 |
| 03 | GTX Titan X 12 ГБ, 1000—1075/7000 | 2650 | 230 | 1153 |
| 05 | GTX 980 Ti 6 ГБ, 1000—1075/7000 | 2460 | 373 | 660 |
| 06 | R9 Fury X 4 ГБ, 1050/1050/1000 | 2440 | 310 | 787 |
Комментарий к Рейтингам iXBT.com
Тут все понятно и без подробных комментариев: GeForce GTX 1080 и так является самым быстрым на сегодня однопроцессорным ускорителем игрового класса, а повышенные частоты работы ускорителя Asus дают дополнительный прирост производительности.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина июля 2016 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 21 | Asus Strix GTX 1080 8 ГБ, 1784—2025/10000 | 386 | 3170 | 822 |
| 23 | GTX 980 Ti 6 ГБ, 1000—1075/7000 | 373 | 2460 | 660 |
| 24 | GTX 1080 8 ГБ, 1607—1885/10000 | 371 | 3020 | 815 |
| 28 | R9 Fury X 4 ГБ, 1050/1050/1000 | 310 | 2440 | 787 |
| 29 | GTX Titan X 12 ГБ, 1000—1075/7000 | 230 | 2650 | 1153 |
Комментарий к Рейтингам полезности
Ценовой расклад на момент написания материала оставляет продукт Asus лидером своей (топовой) группы ускорителей по соотношению цены и возможностей.
Asus Strix GTX 1080 OC (8 ГБ) — отличный вариант самого быстрого однопроцессорного ускорителя (демонстрирующий производительность в среднем на 6% выше, чем референсный). Карта обладает очень тихой системой охлаждения, позволяет дополнительно гибко регулировать работу вентиляторов системного блока в зависимости от нагрева графического процессора, а любителям моддинга предлагает очень приятную подсветку на корпусе кулера и на задней стороне карты. Ускоритель отлично подойдет любителям разгона, так как допускает гибкое и максимально эффективное управление частотами и вольтажами. Кроме того, данный акселератор полностью готов для работы совместно с устройствами VR. По поводу дополнительного разгона: память разгону почти не поддается, уже выше 2600 (10400 МГц) начинаются проблемы, а вот разгон ядра возможен до 2100 МГц при сохранении стабильной работы видеокарты, при этом можно выжать дополнительно еще 3-4% прироста производительности. Полагаю, впрочем, что такие изыскания интересны очень малому проценту пользователей, поэтому детального изучения экстремальных вариантов разгона мы не проводили. Возможно мы попробуем что-нибудь сделать при изучении GTX 1080 из серии Matrix.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за июль 2016 года)
награду получила карта:
- Asus Strix GTX 1080 OC 8 ГБ 256-битной GDDR5X PCI-E
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| GTX 1080 — $745 (на 05.09.16) | GTX Titan X — $1250 (на 05.09.16) |
| GTX 1080 — $745 (на 05.09.16) | GTX 980 Ti — $569 (на 05.09.16) |
| GTX 1080 — $745 (на 05.09.16) | R9 FuryX — $616 (на 05.09.16) |
| Asus Strix GTX 1080 OC — $822 (на 01.07.16), | GTX 1080 — $745 (на 05.09.16) |
