Radeon R9 285 в исполнении Asus
Как мы уже отмечали ранее, для использования в i3D Speed видеокарту Radeon R9 285 представляет продукт с изначально сильно повышенной частотой работы ядра (973 МГц против номинальной 918 МГц). В результате многие другие обозреваемые нами ускорители этого семейства выглядят хуже, уступая в производительности. Соответственно, надо сравнивать их с конкурентами, и такое исследование показало, что продукт Asus демонстирует хорошие показатели.
А вот с ценой случилась неприятность. После последних корректировок долларовых цен (из-за декабрьского сильного падения рубля многие торговые организации стали перестраховываться, подняв цены в долларах) Radeon R9 285 стал намного дороже, и потому он проигрывает битву в данном исследовании-соперничестве.
Содержание
- Особенности устройств(а)
- Конфигурация тестового стенда, список инструментов тестирования
- Результаты тестов
- Выводы
Справочные материалы

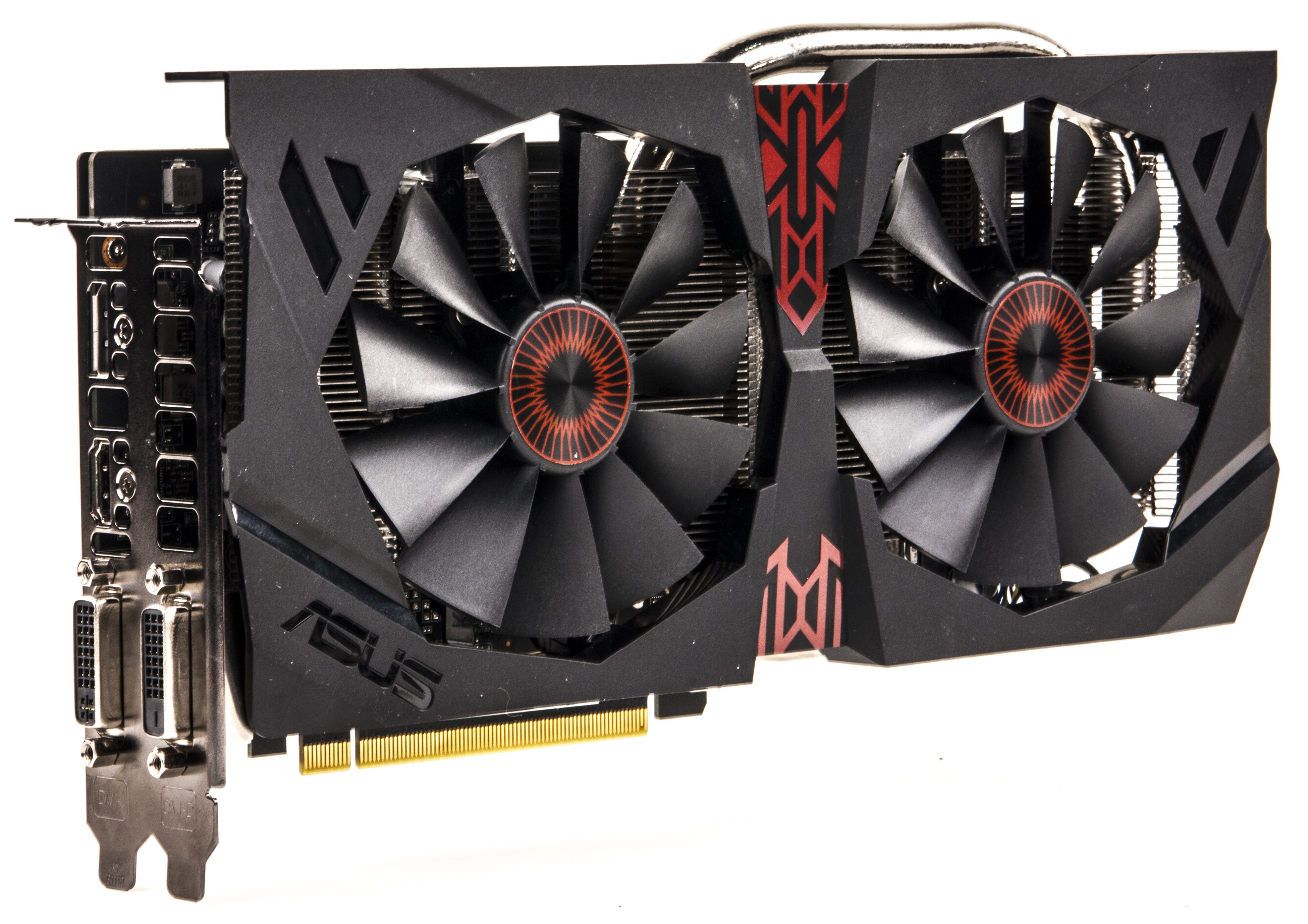

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Radeon R9 285 Strix 2048 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)
| Asus Radeon R9 285 Strix 2048 МБ 256-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Radeon R9 285 (Tonga) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 954 | 918 |
| Частота работы памяти (физическая (эффективная)), МГц | 1375 (5500) | 1375 (5500) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 28/954 | 28/918 |
| Число операций (ALU) в блоке | 64 | |
| Суммарное число операций (ALU) | 1792 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 112 | |
| Число блоков растеризации (ROP) | 32 | |
| Размеры, мм | 270×125×40 | 250×100×33 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 182/45/3 | 190/57/3 |
| Уровень шума (фоновый/в режиме 2D/в режиме 2D (просмотр видео)/в режиме максимального 3D), дБА | 20/20/21/33,5 | — |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | CrossFire | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 2 | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 2 Гбит (на лицевой стороне PCB). Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

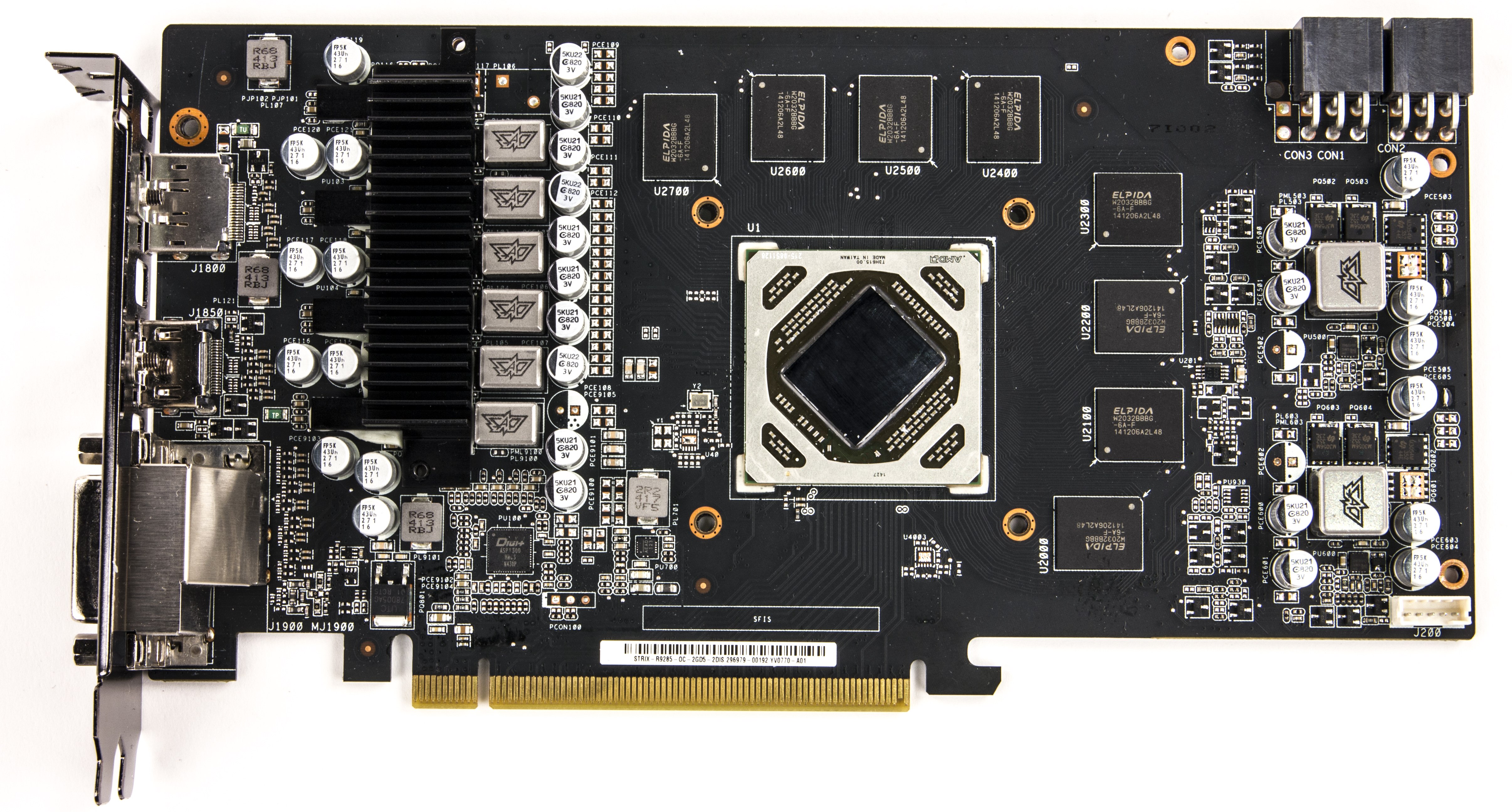

| Вид спереди | |
| Asus Radeon R9 285 Strix 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 285 |
 |  |

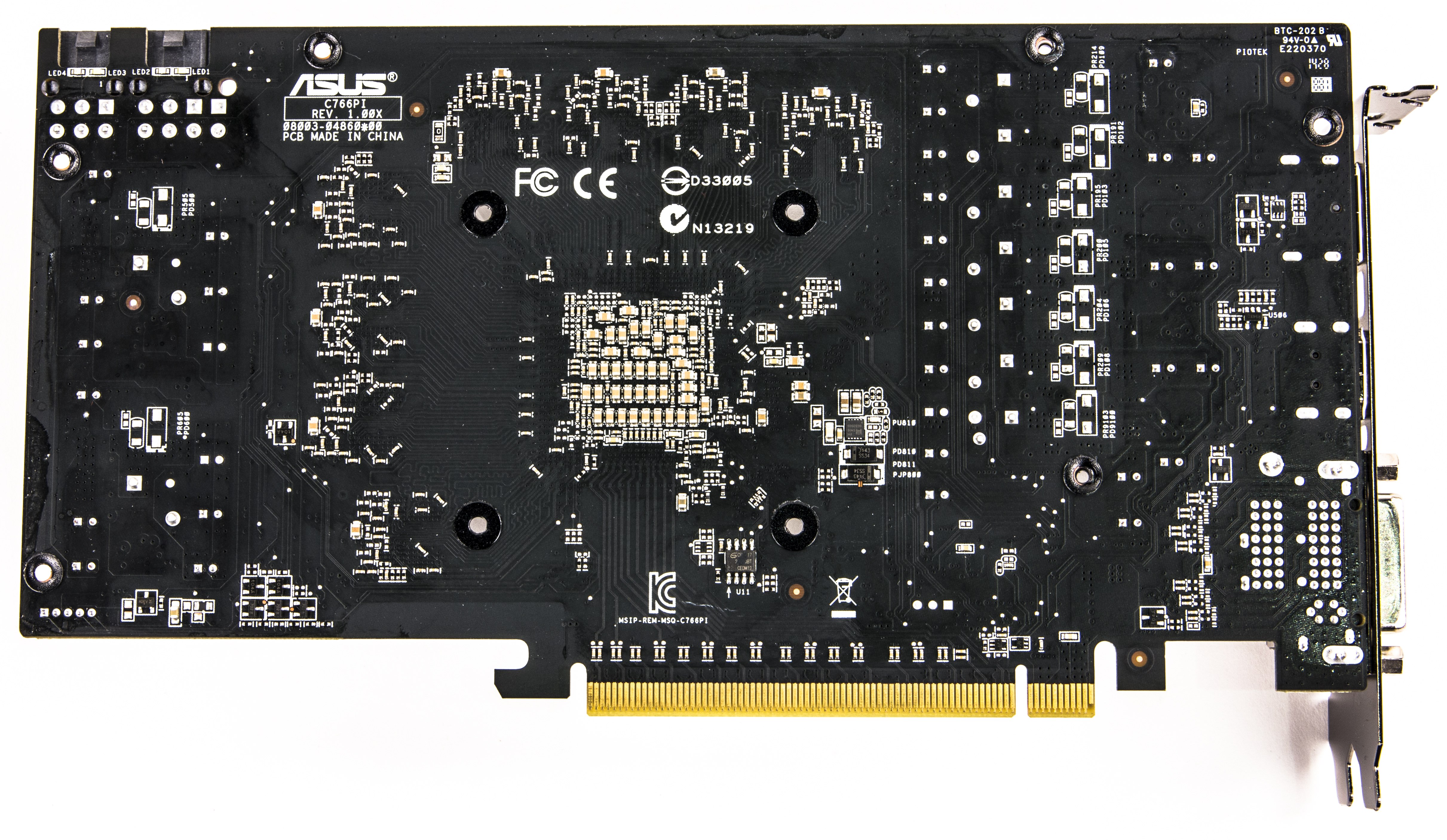

| Вид сзади | |

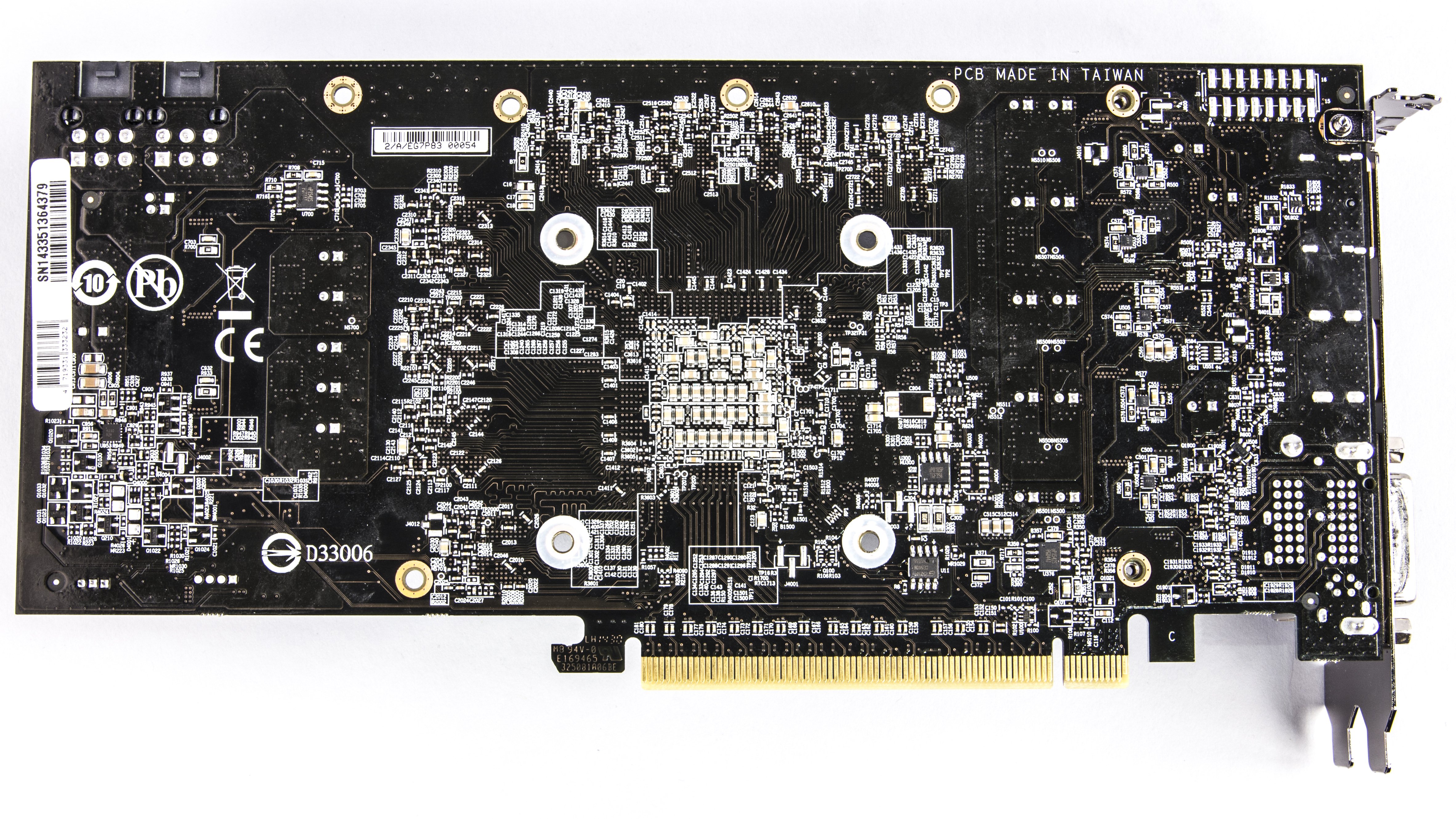

| Asus Radeon R9 285 Strix 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 285 |
 |  |
PCB несколько переработана и немного потеряла в длине (правда, из-за габаритного кулера в целом видеокарта выглядит большой). Традиционно в стиле Asus переделан блок питания: схема управляется цифровым контроллером Digi+ ASP1211, а при изготовлении платы применяется технология Super Alloy Power, что вкупе с использованием специальных конденсаторов уменьшает энергопотребление и нагрев.
| Система охлаждения | |
|---|---|

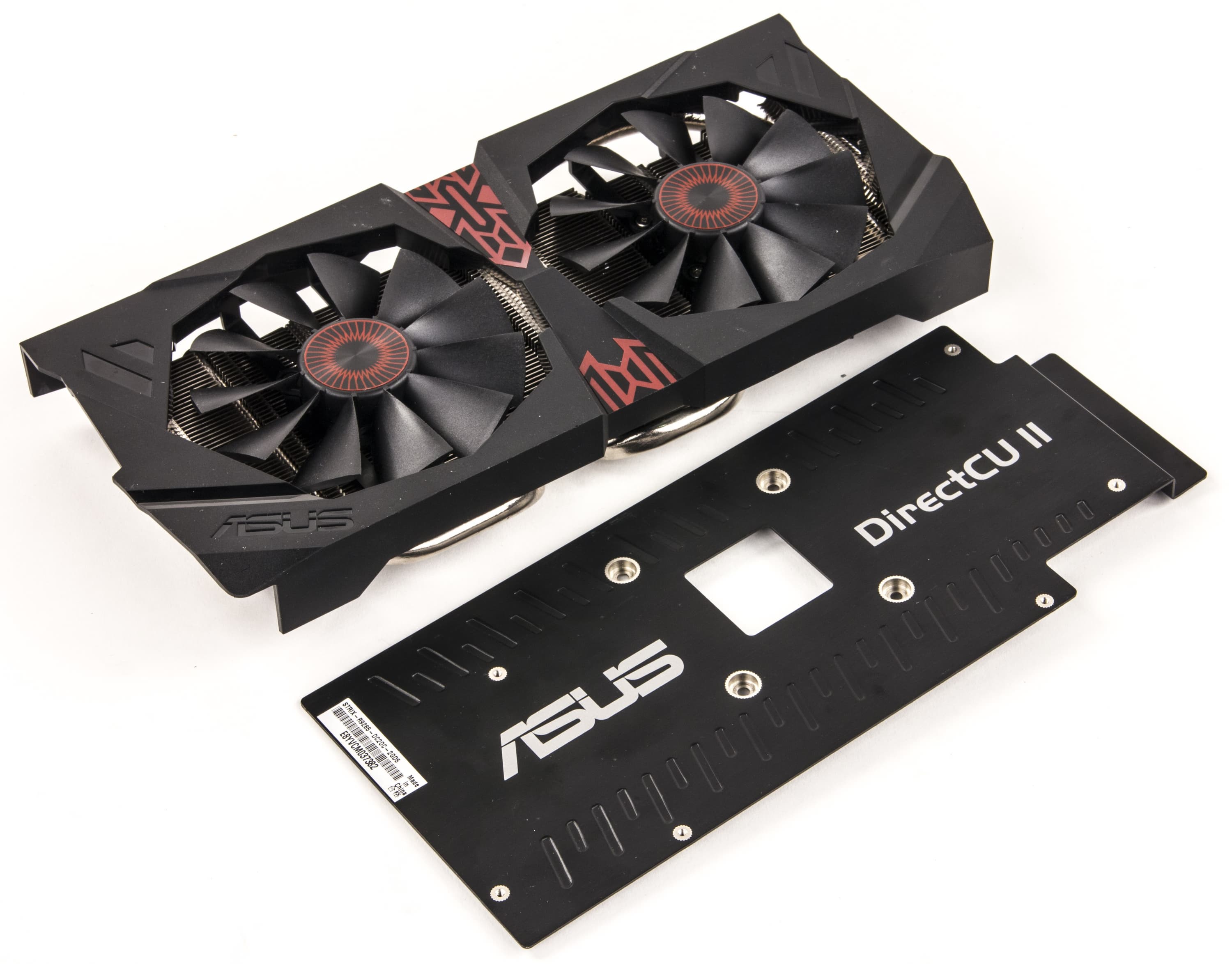

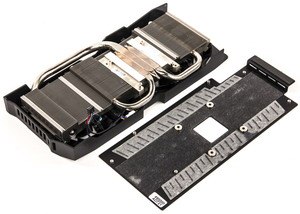

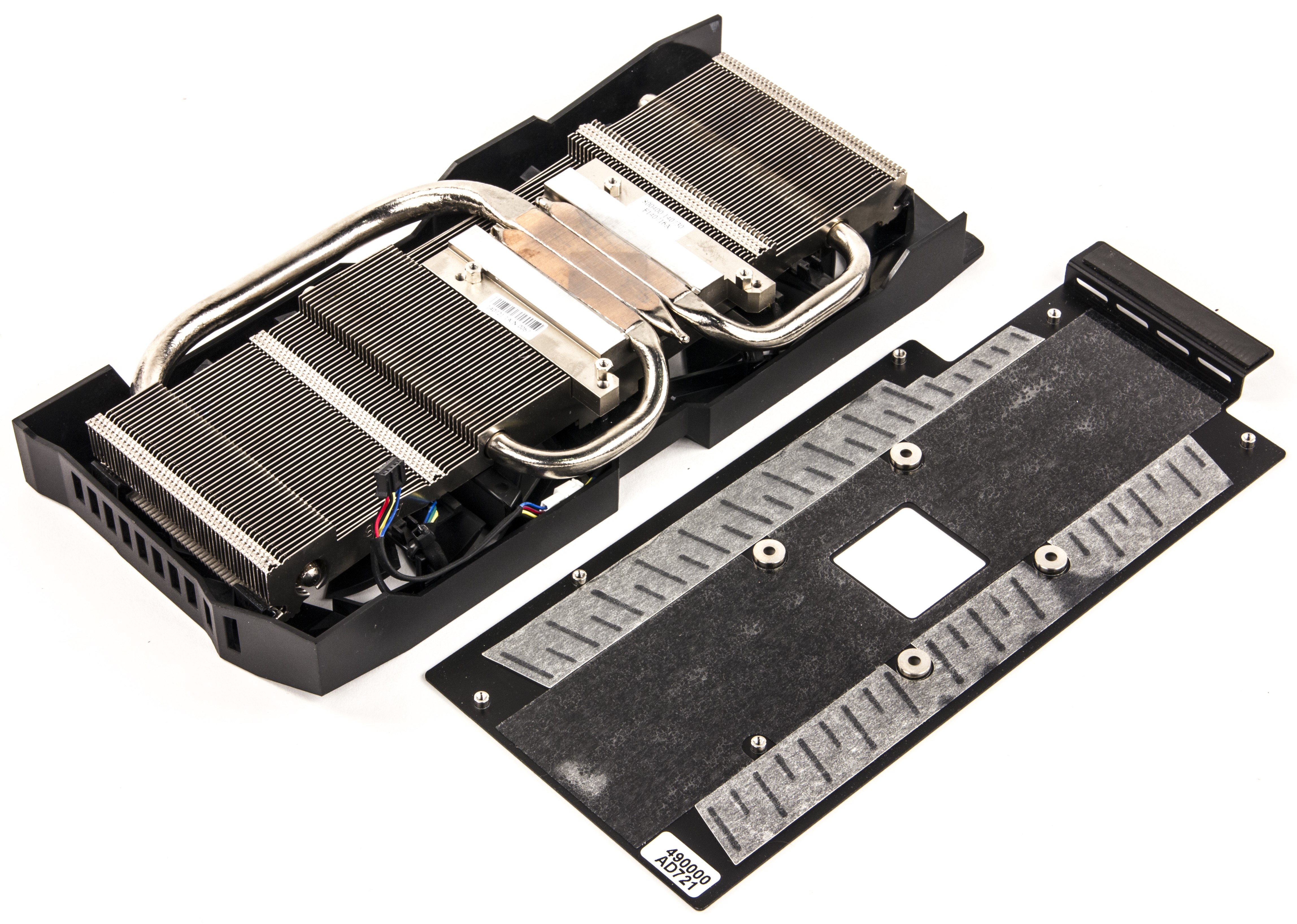

СО относится к серии DirectCu, чье название говорит о том, что используется прямой контакт медных охладительных поверхностей с кристаллом GPU. Собственно, так и есть: медные тепловые трубки впаяны в основание радиатора, имеющего множество никелированных ребер. Поверх радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Напомню, что изюминкой системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Микросхемы памяти и силовые транзисторы не охлаждаются. Сзади установлена пластина, которая соединяется с передней частью PCB и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). После 6-часового прогона под нагрузкой максимальная температура не превысила 75 градусов, что является хорошим результатом для видеокарты такого уровня. |  |
 | |
| Мониторинг температурного режима с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень (20 дБА) — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с вебсайтом iXBT.com, окно Microsoft Word, ряд коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) (аппаратное декодирование со вставкой промежуточных кадров)
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D вентиляторы практически не включались, потому шум равен фоновому. Лишь изредка один из вентиляторов начинал слегка вращаться на пару секунд.
При просмотре фильма с аппаратным декодированием температура ядра достигала 61-63 °С, поэтому один из вентиляторов временами включался, но тут же температура падала, и он выключался. Уровень шума увеличивался очень мало.
В режиме максимальной нагрузки в 3D температура быстро достигала 75 °С, вращался только один вентилятор (менее 1300 оборотов в минуту, шум 33,5 дБА), второй в простое.
| Комплектация. Карта прибыла на тестирование без упаковки и комплекта поставки. |
|---|
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Амур 1200 (1200 Вт);
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- монитор Asus ProArt PA249Q (24″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 14.12,
- драйверы Nvidia версии 347.09,
- VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment) — DirectX 11.0
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0
- Dragon Age: Inquisition ( BioWare/EA) — DirectX 11.0
- Watch Dogs (Ubisoft) — DirectX 11.0
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Hitman Absolultion
- Thief (2014)
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 285 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало января 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 15 | R9 285 2048 МБ, 973/973/5500 | 1370 | 407 | 337 |
| 16 | Asus Strix R9 285 2048 МБ, 954/954/5500 | 1350 | 380 | 355 |
| 18 | R9 280 3072 МБ, 940/940/5000 | 1260 | 412 | 306 |
| 19 | GTX 760 2048 МБ, 980—1033/6000 | 1150 | 464 | 248 |
Комментарий к Рейтингам iXBT.com
Как мы уже отмечали ранее, для использования в i3D Speed видеокарту Radeon R9 285 представляет продукт с изначально сильно повышенной частотой работы ядра (973 МГц против номинальной 918 МГц). В результате многие другие обозреваемые нами ускорители этого семейства выглядят хуже, уступая в производительности. Соответственно, надо сравнивать их с конкурентами, и такое исследование показало, что продукт Asus демонстирует хорошие показатели.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало января 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 05 | GTX 760 2048 МБ, 980—1033/6000 | 464 | 1150 | 248 |
| 13 | R9 280 3072 МБ, 940/940/5000 | 412 | 1260 | 306 |
| 14 | R9 285 2048 МБ, 973/973/5500 | 407 | 1370 | 337 |
| 20 | Asus Strix R9 285 2048 МБ, 954/954/5500 | 380 | 1350 | 355 |
Комментарий к Рейтингам полезности
А вот с ценой случилась неприятность. После последних корректировок долларовых цен (из-за декабрьского сильного падения рубля многие торговые организации стали перестраховываться, подняв цены в долларах) Radeon R9 285 стал намного дороже, и потому он проигрывает битву в данном исследовании-соперничестве.
Asus Radeon R9 285 Strix 2048 МБ 256-битной GDDR5 PCI-E — добротный и очень приятный по своим характеристикам ускоритель среднего класса, имеющий отменную систему охлаждения, которая без сильной нагрузки в 3D практически не включает вентиляторы, оставаясь бесшумной. Однако цена продукта слишком высока. Читателям рекомендуем следить за ценами (а они сейчас могут сильно колебаться) и корректировать выводы самостоятельно.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). В номинации «Оригинальный дизайн» (за январь 2015 года)
награду получила карта:
- Asus Radeon R9 285 Strix 2048 МБ 256-битной GDDR5 PCI-E
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| R9 285 2 ГБ — $213(5) | GTX 760 2 ГБ — $212 (на 01.06.16) |
| R9 285 2 ГБ — $213(5) | GTX 660 Ti 2 ГБ — $309(2) |
| R9 285 2 ГБ — $213(5) | R9 280 3 ГБ — $276(2) |
| R9 285 2 ГБ — $213(5) | R9 270X 2 ГБ — $195 (на 01.06.16) |
| Asus R9 285 Strix — Н/Д(0), | R9 285 2 ГБ — $213(5) |
| Предложения Sapphire Radeon R9 285 ITX Compact | |
