Asus Strix Geforce GTX 970 OC 4096 МБ 256-битной GDDR5 PCI-E
Повышенные частоты ускорителя Asus позволили ему занять первое место в группе, он обошел даже более дорогой Radeon R9 290X.
А вот расклад по ценам на момент написания материала дал уже чуть иную картину. Сейчас все же выгоднее покупать Radeon R9 290, нежели продукты на базе Geforce GTX 970. Впрочем, разница в рейтингах очень мала, поэтому можно считать, что полезность этих решений примерна равна. То есть ускоритель Asus GTX 970 все же выглядит лучше.
Содержание
- Особенности устройств(а)
- Конфигурация тестового стенда, список инструментов тестирования
- Результаты тестов
- Выводы
Справочные материалы

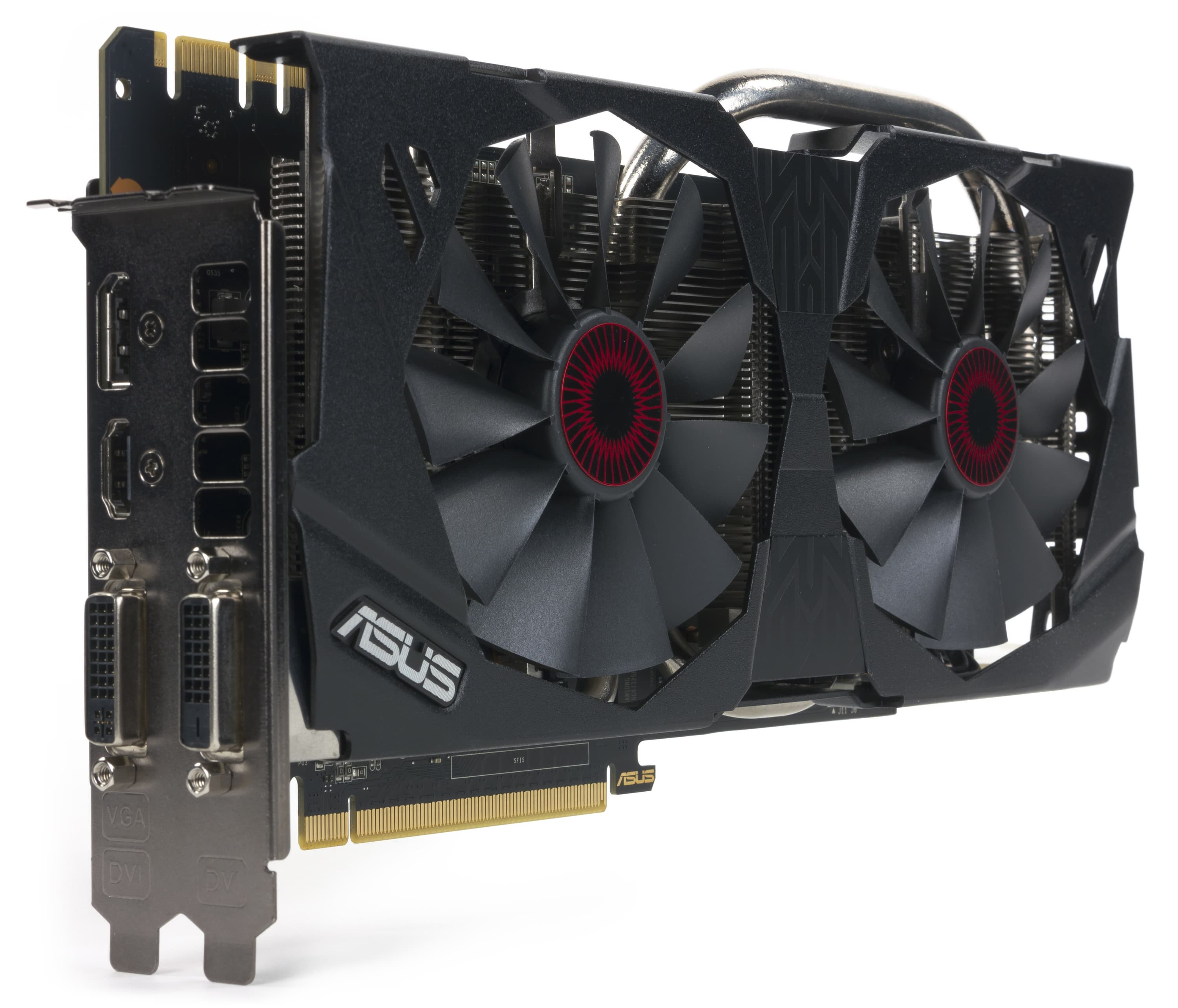

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Strix Geforce GTX 970 OC 4096 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)
| Asus Strix Geforce GTX 970 OC 4096 МБ 256-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Geforce GTX 970 (GM204) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1114—1266 | 1050—1178 |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 13/1114—1266 | 13/1050—1178 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 1664 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 104 | |
| Число блоков растеризации (ROP) | 64 | |
| Размеры, мм | 290×130×36 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 142/57/18 | 147/62/22 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 2.0, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

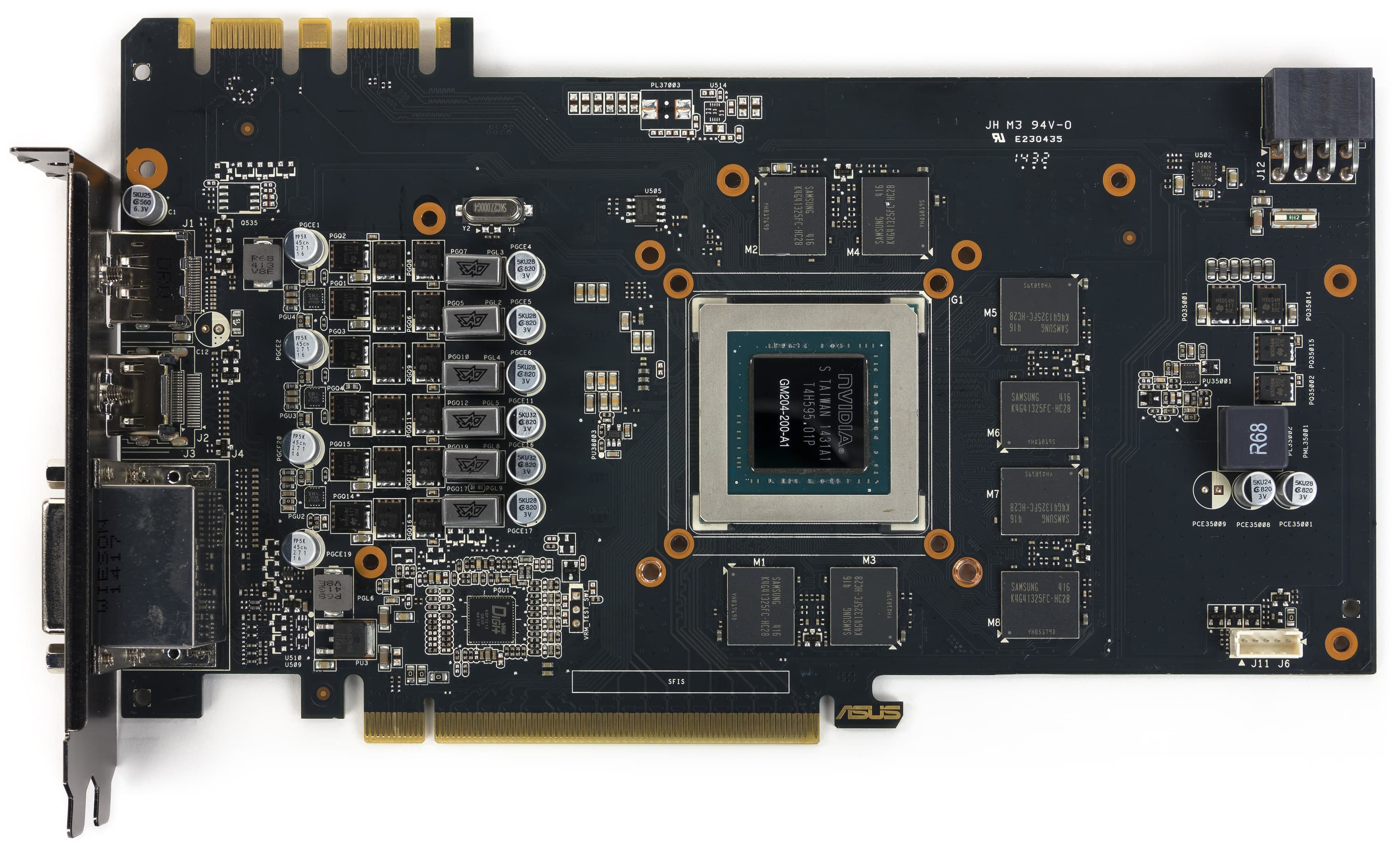

| Вид спереди | |

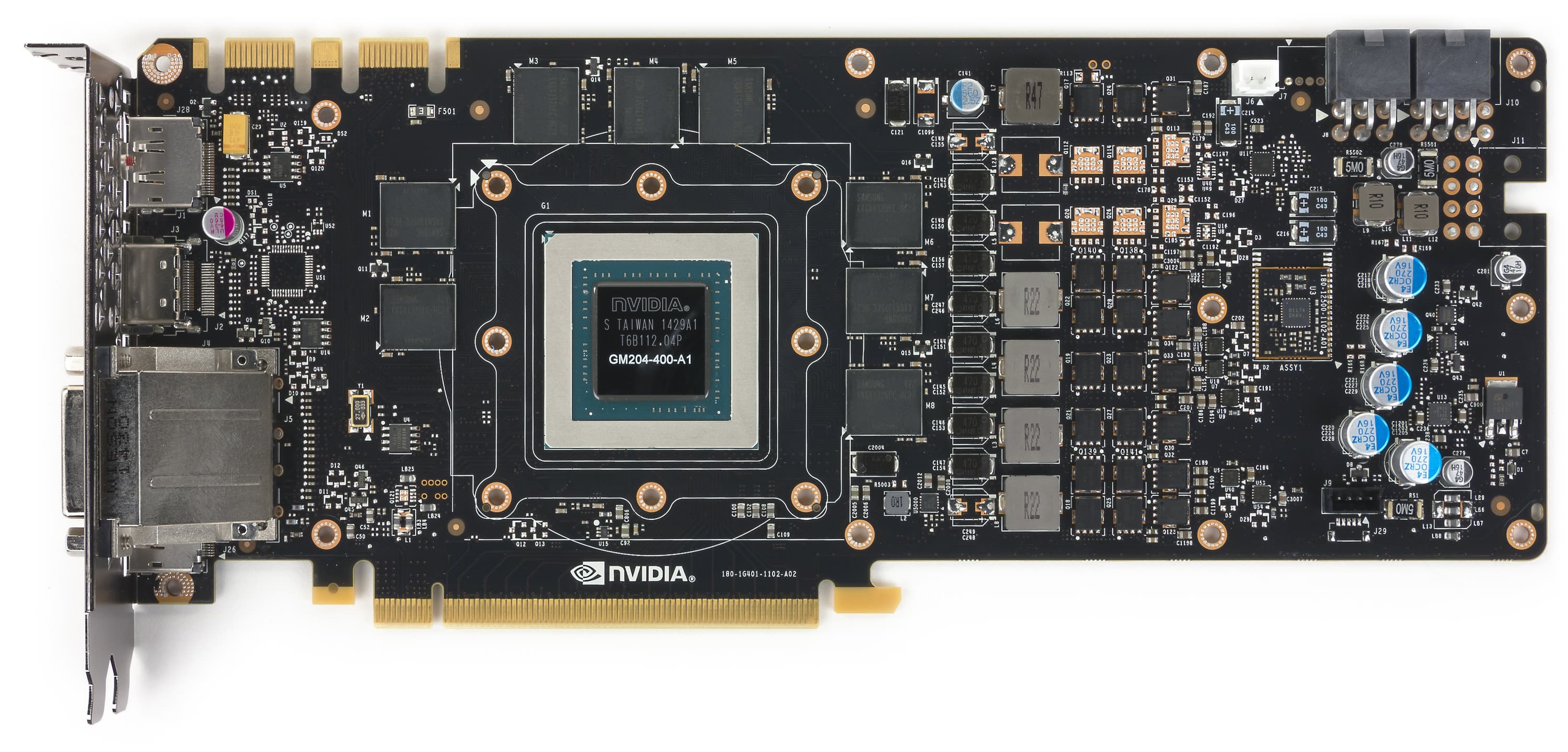

| Asus Strix Geforce GTX 970 OC 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 980 |
 |  |

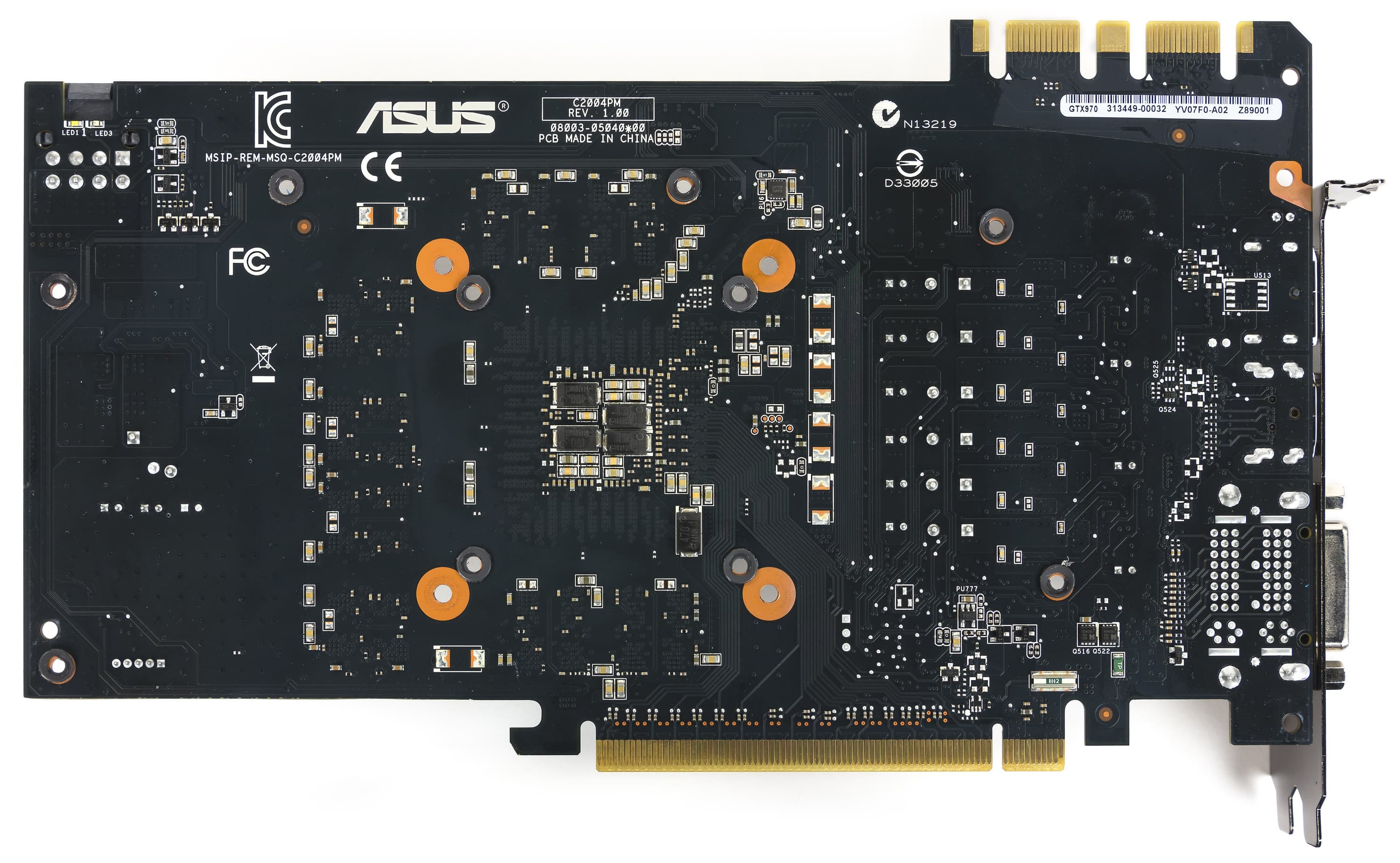

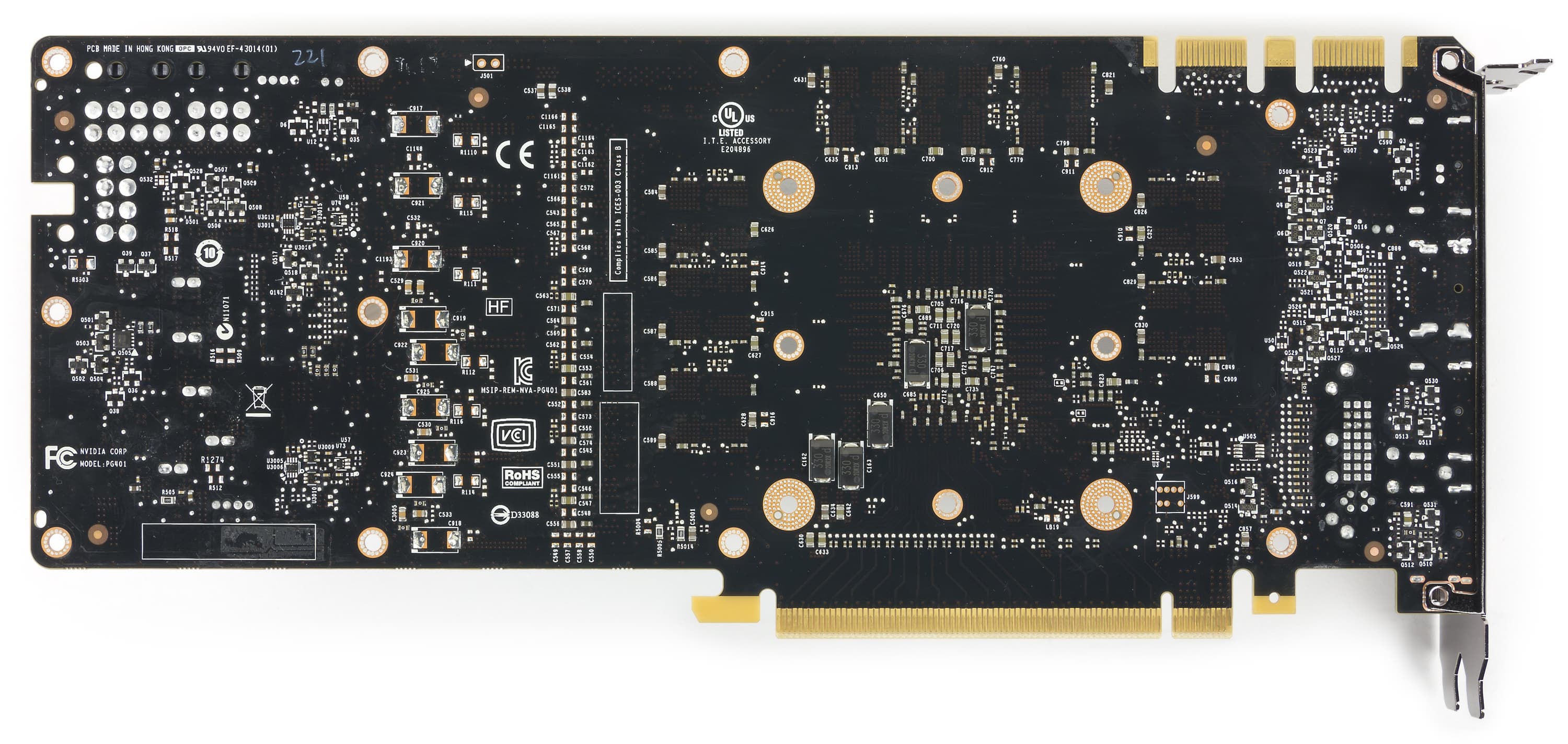

| Вид сзади | |
| Asus Strix Geforce GTX 970 OC 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 980 |
 |  |
Напомню, что мы сравниваем GTX 970 с GTX 980 из-за того, что оба ускорителя основаны на одном и том же физическом ядре (чипе) и имеют одинаковые шины обмена с памятью, а также потому, что компания Nvidia не представила референс-карту GTX 970, уповая сразу на решения своих партнеров.
Очевидно, что PCB у карты Asus полностью переработана. Схема питания стала 6-фазной. Управлением питанием занимается цифровой контроллер Digi+ ASP1211, использующий технологию Super Alloy Power, что вкупе с использованием специальных конденсаторов уменьшает энергопотребление и нагрев.
Стоит обратить внимание на гнезда вывода: набор не такой, как у GTX 980, специалисты компании Asus решили оставить два разъема DVI, убрав 2 гнезда DP.
| Система охлаждения | |
|---|---|

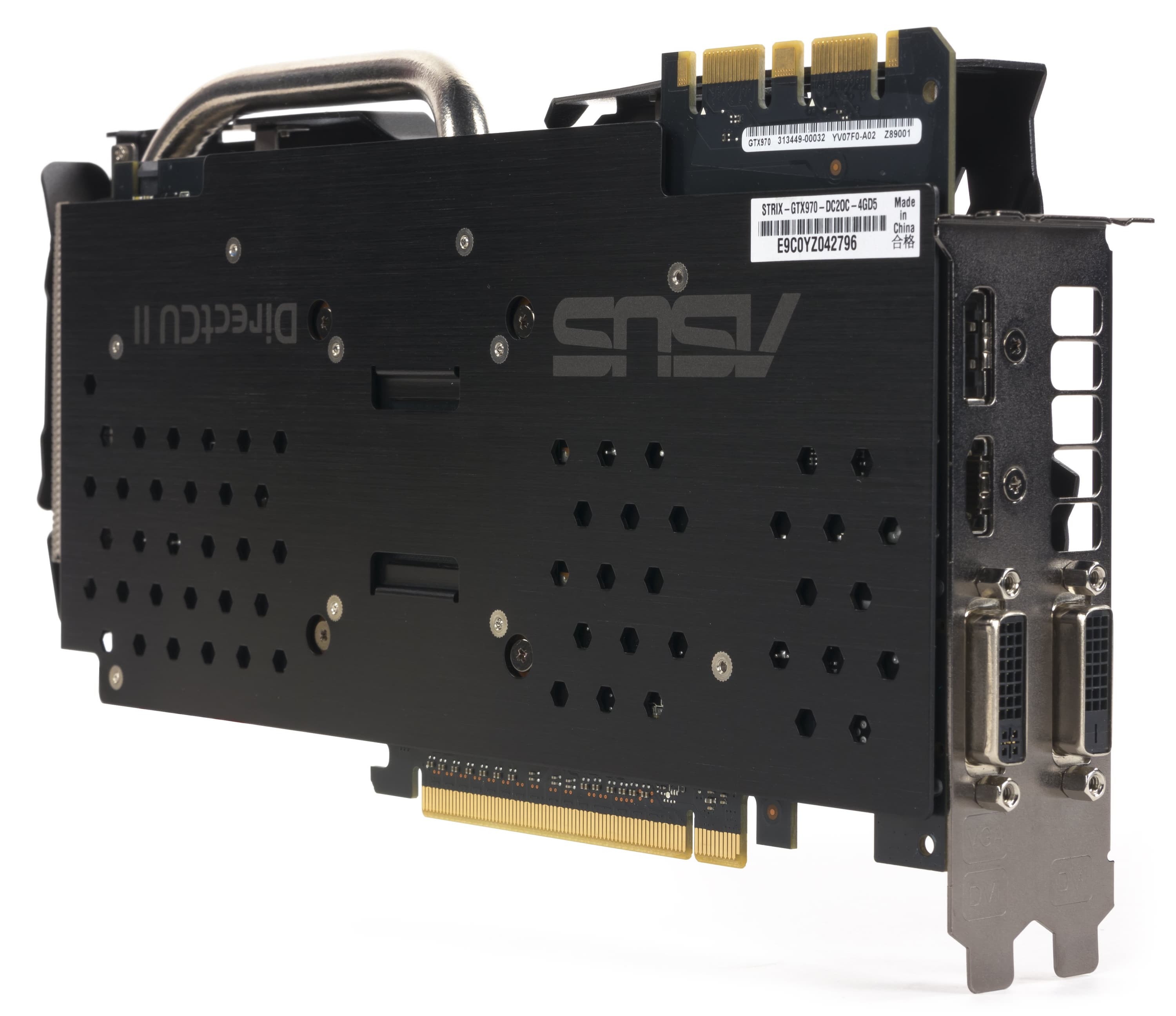

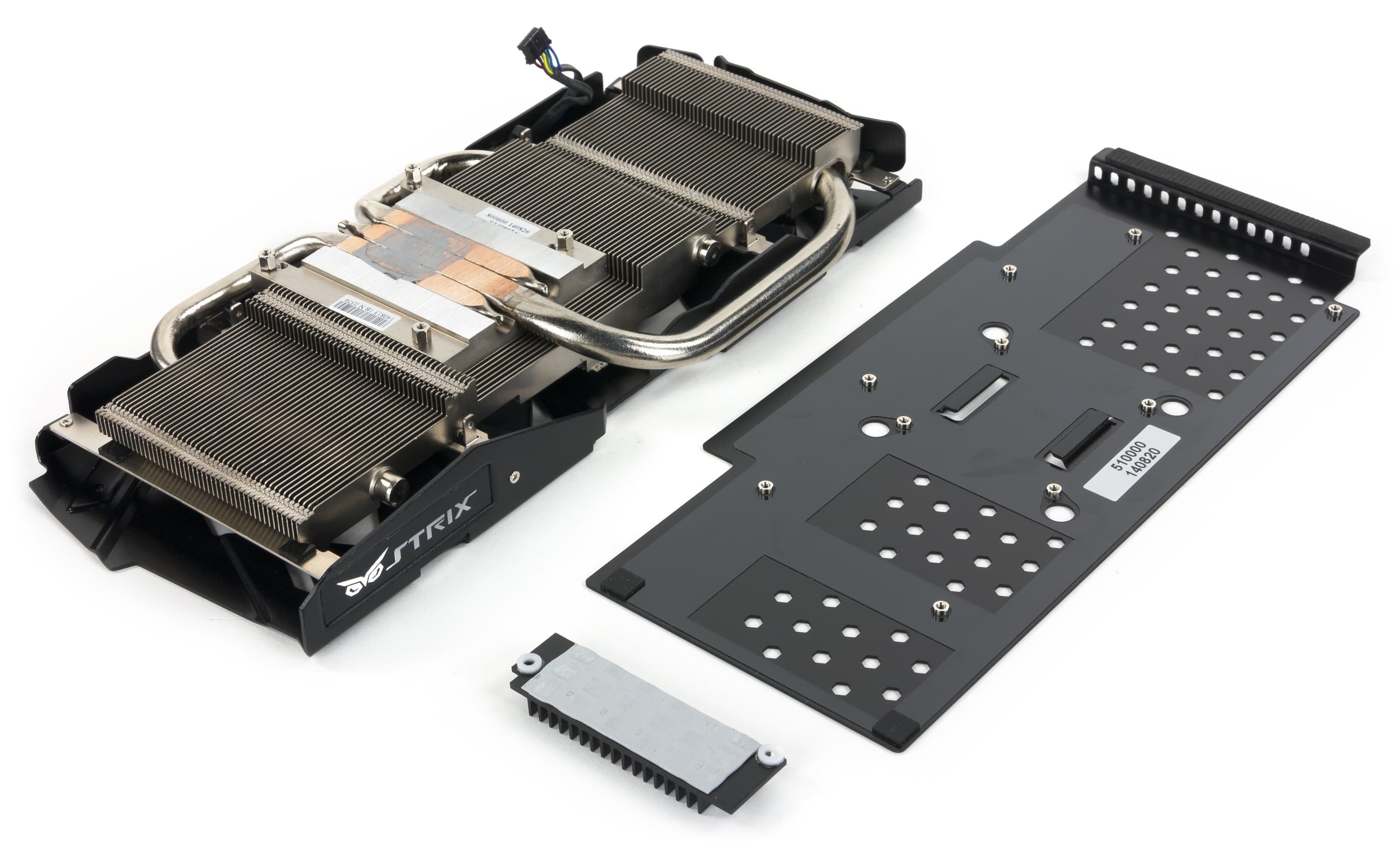

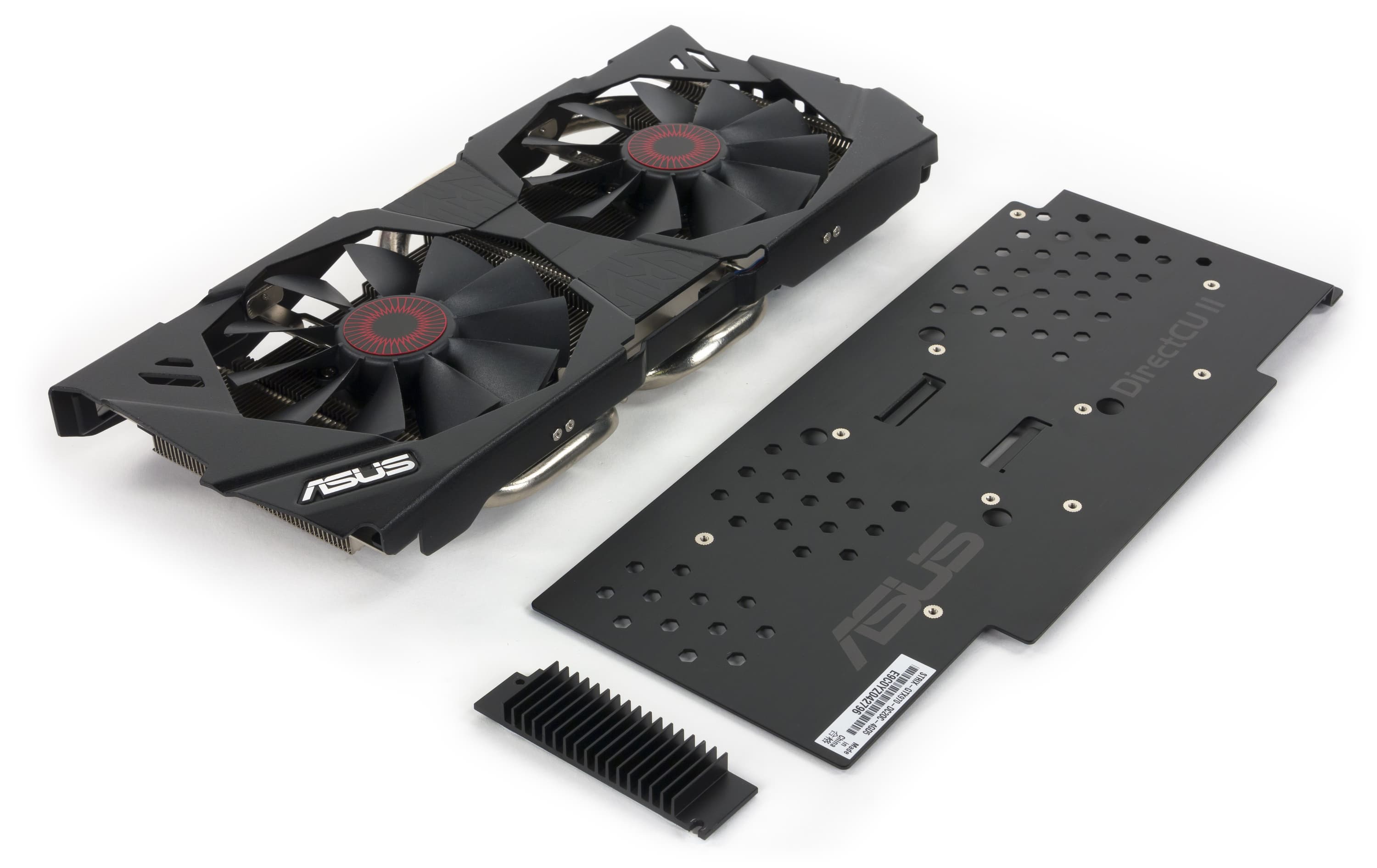

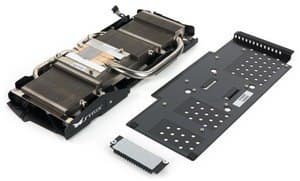

Мы снова видим кулер серии DirectCu II. Основой его является массивный пластинчатый радиатор из медного сплава, покрытый никелем. Равномерность распределения тепла по пластинам обеспечивают тепловые трубки, впрессованные в медное основание, прижимающееся к ядру. Сверху радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Фирменной особенностью данной СО Strix является остановка вентиляторов в случае простоя видеокарты при малом нагреве GPU. Поэтому не надо пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор. Сзади установлена пластина, которая соединяется с планкой задней панели и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгибы PCB). После 6-часового прогона под нагрузкой максимальная температура не превысила 70 градусов, что является отличным результатом для видеокарты такого уровня. При этом частота вращения вентиляторов не превысила 1046 (!) оборотов в минуту, так что шума от СО просто нет! Поясню, что, как правило, мы начинаем ощущать шум кулера (среднерядового для видеокарт) начиная примерно с 1800-2000 оборотов в минуту (зависит от конструкции вентиляторов). А 2500 оборотов в минуту уже делают кулер весьма шумным. |  |
 | |

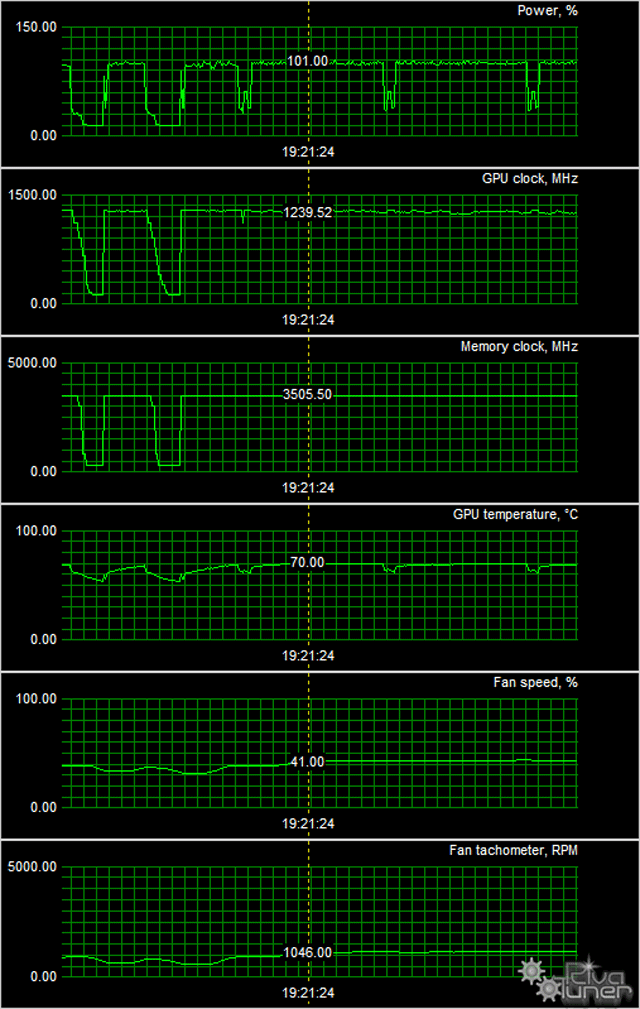

| Мониторинг температурного режима с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder) |
|---|
 |

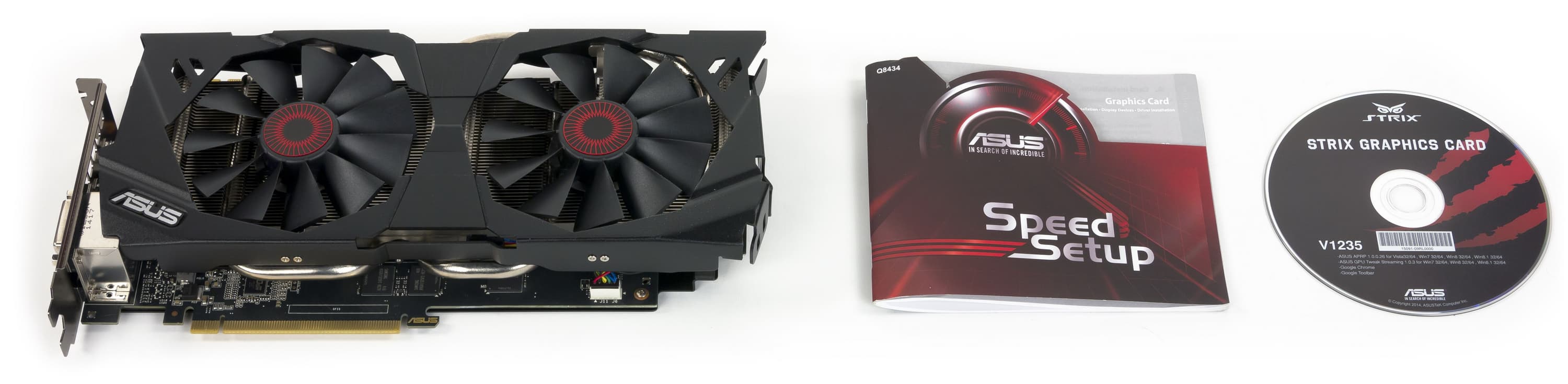

| Комплектация. | |
|---|---|

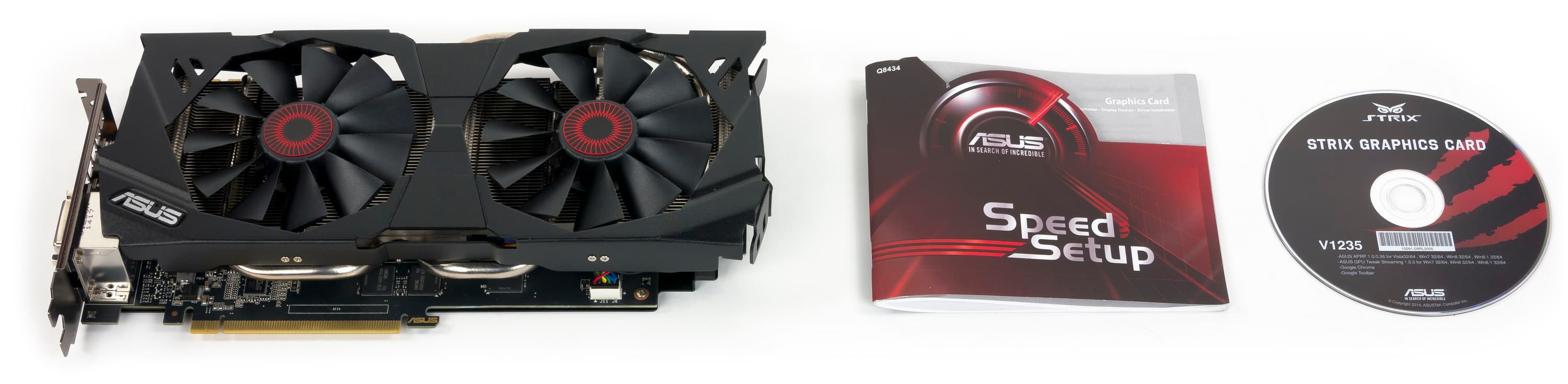

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект. |  |

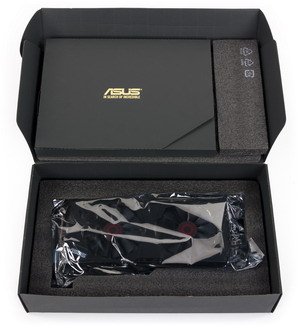

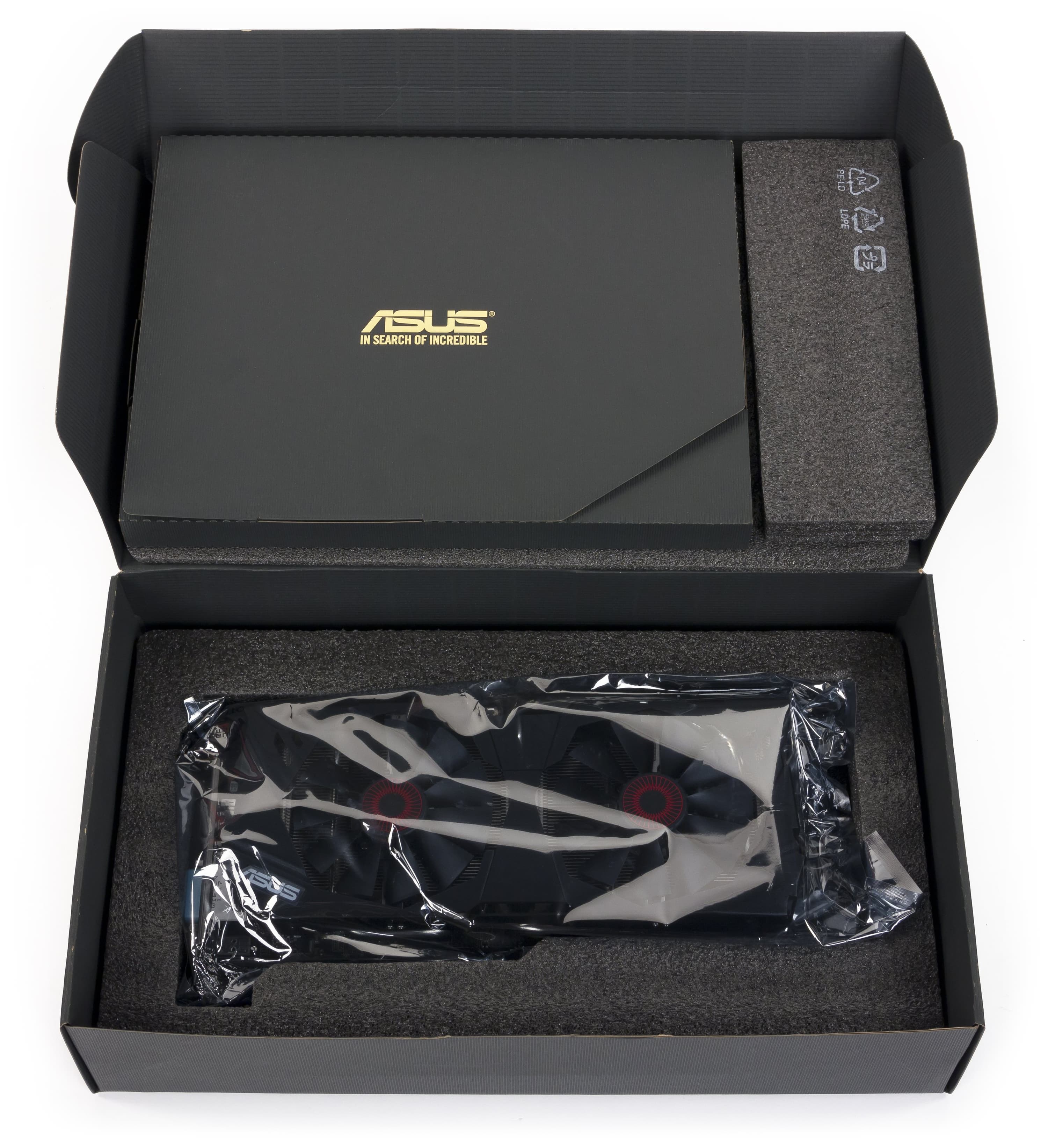

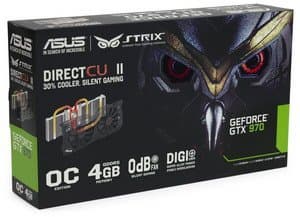

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Dell UltraSharp U3011 (30″);
- монитор Asus ProArt PA249Q (24″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 14.8 RC1, Nvidia версии 344.16. VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Tomb Raider (2014) (Crystal Dynamics/Square Enix) — DirectX 11.0
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0
- Crysis 3 (Crytek/EA) — DirectX 11.0
- Watch Dogs (Ubisoft) — DirectX 11.0
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Hitman Absolution
- Tomb Raider (2014)
- Batman: Arkham Origins
- Watch Dogs
- 3DMark FireStrike Graphics Marks
- Metro: Last Light
- Battlefield 4
- Thief (2014)
- Crysis 3
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 970 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | конец октября 2014 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 10 | Asus Strix GTX 970 OC 4096 МБ, 1114—1266/7000 | 1460 | 304 | 481 |
| 11 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 1450 | 282 | 514 |
| 12 | GTX 970 4096 МБ, 1050—1177/7000 | 1430 | 303 | 472 |
| 13 | GTX 780 3072 МБ, 863—900/6000 | 1320 | 259 | 510 |
| 14 | R9 290 4096 МБ, 947/947/5000 | 1300 | 307 | 424 |
Комментарий к Рейтингам iXBT.com
Повышенные частоты ускорителя Asus позволили ему занять первое место в группе, он обошел даже более дорогой Radeon R9 290X.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | конец октября 2014 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 17 | R9 290 4096 МБ, 947/947/5000 | 307 | 1300 | 424 |
| 19 | Asus Strix GTX 970 OC 4096 МБ, 1114—1266/7000 | 304 | 1460 | 481 |
| 20 | GTX 970 4096 МБ, 1050—1177/7000 | 303 | 1430 | 472 |
| 23 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 282 | 1450 | 514 |
| 25 | GTX 780 3072 МБ, 863—900/6000 | 259 | 1320 | 510 |
Комментарий к Рейтингам полезности
А вот расклад по ценам на момент написания материала дал уже чуть иную картину. Сейчас все же выгоднее покупать Radeon R9 290, нежели продукты на базе Geforce GTX 970. Впрочем, разница в рейтингах очень мала, поэтому можно считать, что полезность этих решений примерна равна. То есть ускоритель Asus GTX 970 все же выглядит лучше.
Asus Strix Geforce GTX 970 OC 4096 МБ 256-битной GDDR5 PCI-E — отличный вариант ускорителя ценового сегмента 350—450 долларов. В своей категории это, по сути, «народный» ускоритель (если ценовой сегмент уровня 400 долларов вообще можно назвать «народным»). Карта обладает великолепной системой охлаждения, которая обеспечивает остановку вентиляторов при малой нагрузке (например, в 2D), а под сильной нагрузкой практически не слышна. Несмотря на то, что ускоритель снабжен всего одним 8-контактным разъемом питания (вместо стандартного набора 6+6), дополнительный разгон очень даже возможен. Наш экземпляр смог стабильно работать на частотах 1320/7400 МГц — этого достаточно, чтобы догнать и даже перегнать GTX 980.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). В номинации «Оригинальный дизайн» (за ноябрь 2014 года)
награду получила карта:
- Asus Strix Geforce GTX 970 OC 4096 МБ 256-битной GDDR5 PCI-E
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| GTX 970 — $323 (на 01.06.16) | R9 290X — $431(33) |
| GTX 970 — $323 (на 01.06.16) | R9 290 — $551(2) |
| GTX 970 — $323 (на 01.06.16) | GTX 770 — $377 (на 01.06.16) |
| GTX 970 — $323 (на 01.06.16) | GTX 780 — $515 (на 01.06.16) |
| Asus GTX 970 Strix — $418(60), | GTX 970 — $323 (на 01.06.16) |
