Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Zotac GeForce GTX 980 Ti Amp! Extreme Edition 6144 МБ 384-битной GDDR5 PCI-E
Сведения о производителе: Компания Zotac International (торговая марка Zotac) основана в 2006 году в Гонконге. Является второй дочерней структурой старейшего производителя всевозможного оборудования для компьютерной техники PC Partner (первой является компания Sapphire Technology). PC Partner владеет 100% активов компании Zotac (в отличие от Sapphire, где у PC Partner лишь небольшая доля). Штаб-квартира в Гонконге, производство в Китае. На рынке в России — с 2006 года.
Видеообзор
Для начала предлагаем посмотреть наш видеообзор ускорителя Zotac GeForce GTX 980 Ti Amp! Extreme Edition:
Теперь давайте взглянем на спецификации устройства.
Устройство(а)
| Zotac GeForce GTX 980 Ti Amp! Extreme Edition 6144 МБ 384-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 980 Ti (GM200) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1253—1379 | 1000—1075 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1800 (7200) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 384 | ||
| Число вычислительных блоков в GPU | 22 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное число операций (ALU) | 2816 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 176 | ||
| Число блоков растеризации (ROP) | 96 | ||
| Размеры, мм | 315×120×55 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 271 | 248 |
| В режиме 2D, Вт | 95 | 94 | |
| В режиме «сна», Вт | 14 | 12 | |
| Уровень шума | В режиме 2D, дБА | 20 | 20 |
| В режиме 2D (просмотр видео), дБА | 20 | 22 | |
| В режиме максимального 3D, дБА | 40,5 | 32,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 2.0, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Комплектация локальной памятью | |
|---|---|

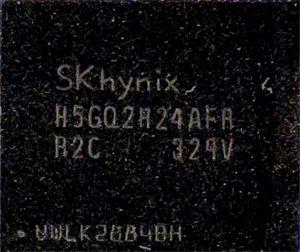

Картa имеeт 6144 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

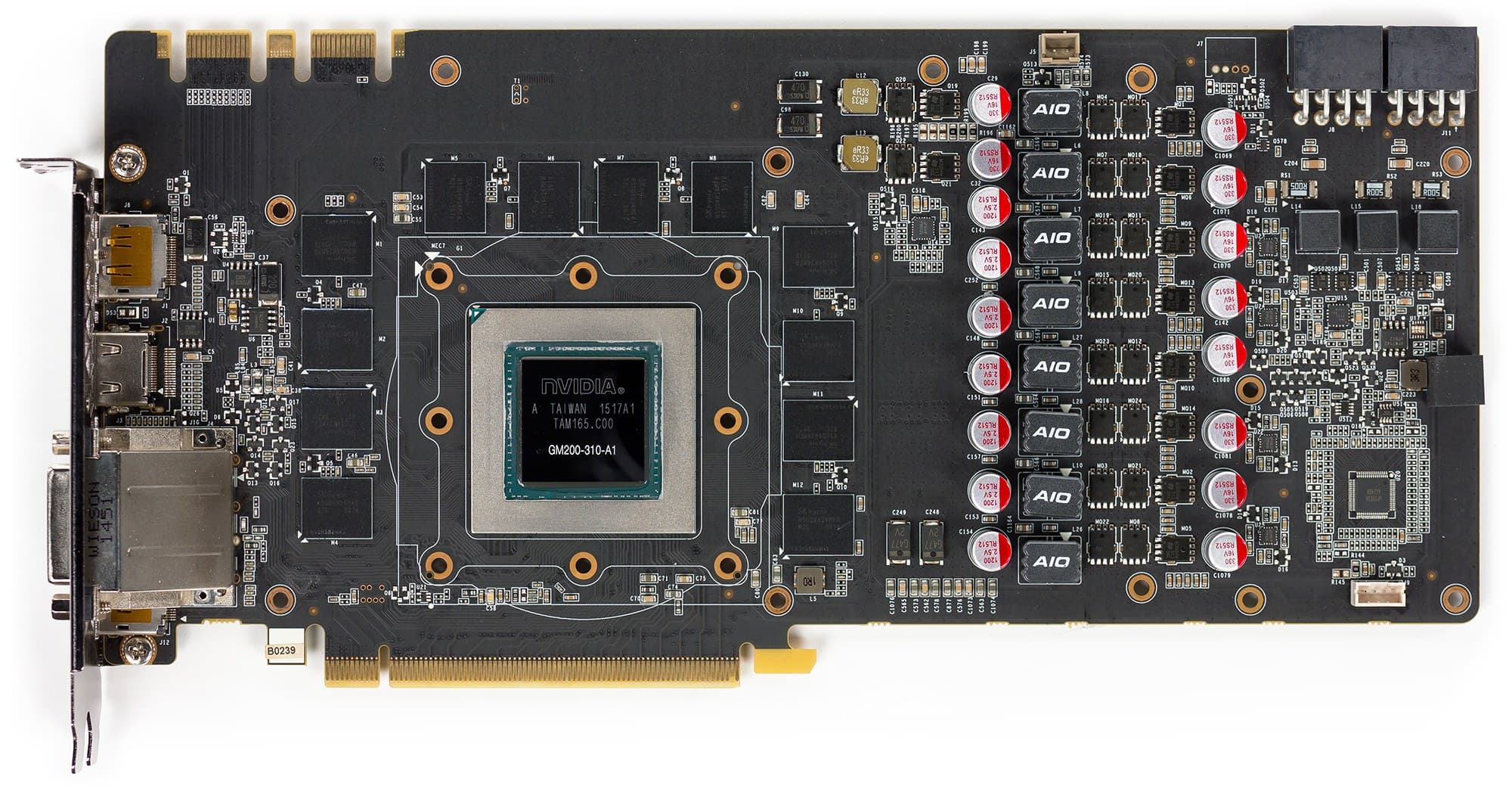

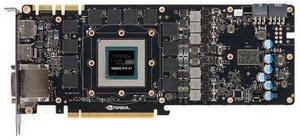

| Вид спереди | |
| Zotac GeForce GTX 980 Ti Amp! Extreme Edition 6144 МБ 384-битной GDDR5 PCI-E | Reference card Nvidia GeForce GTX 980 Ti |
 |  |

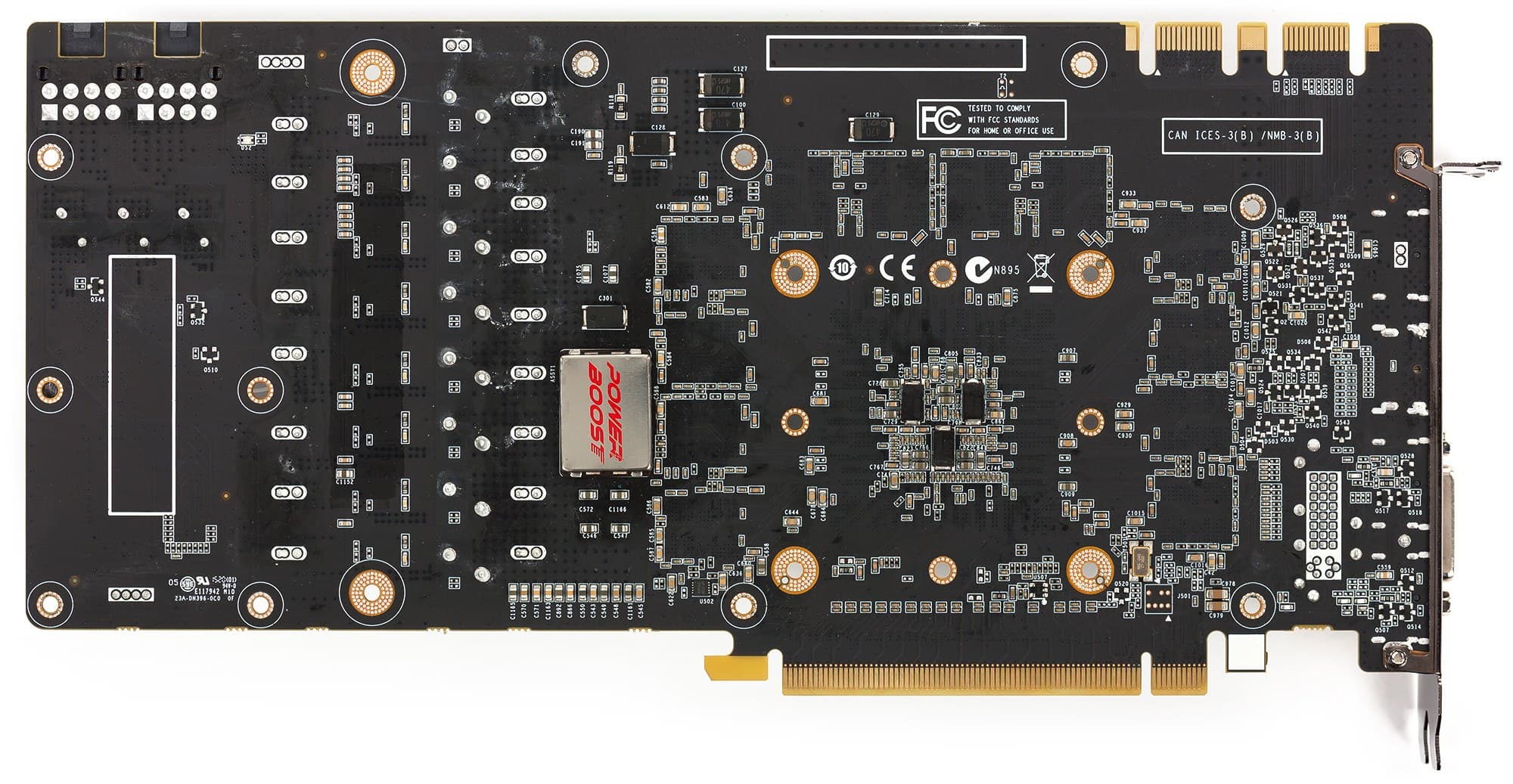

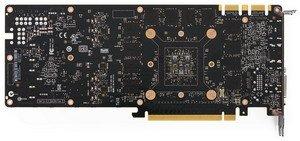

| Вид сзади | |
| Zotac GeForce GTX 980 Ti Amp! Extreme Edition 6144 МБ 384-битной GDDR5 PCI-E | Reference card Nvidia GeForce GTX 980 Ti |
 |  |

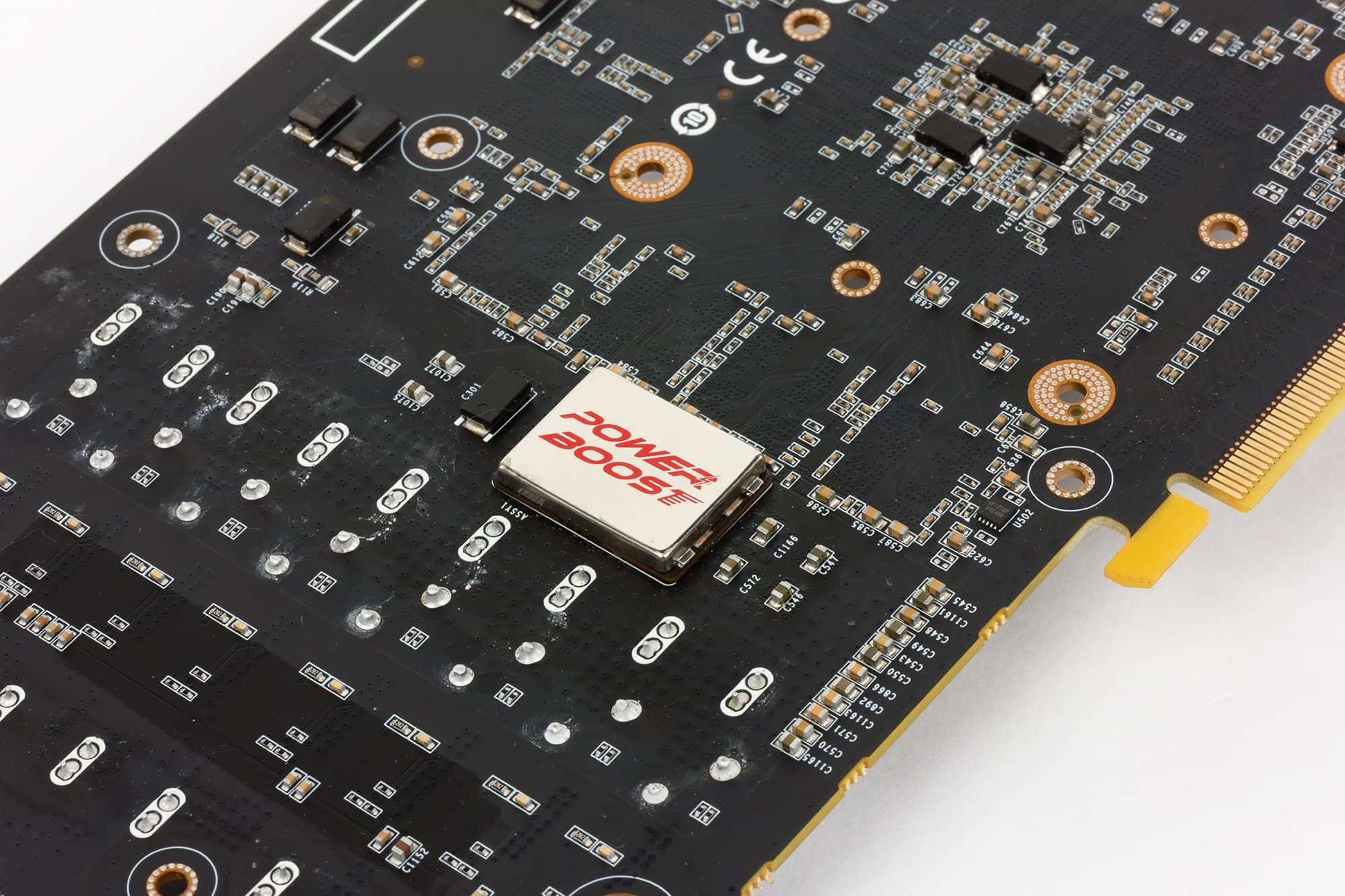

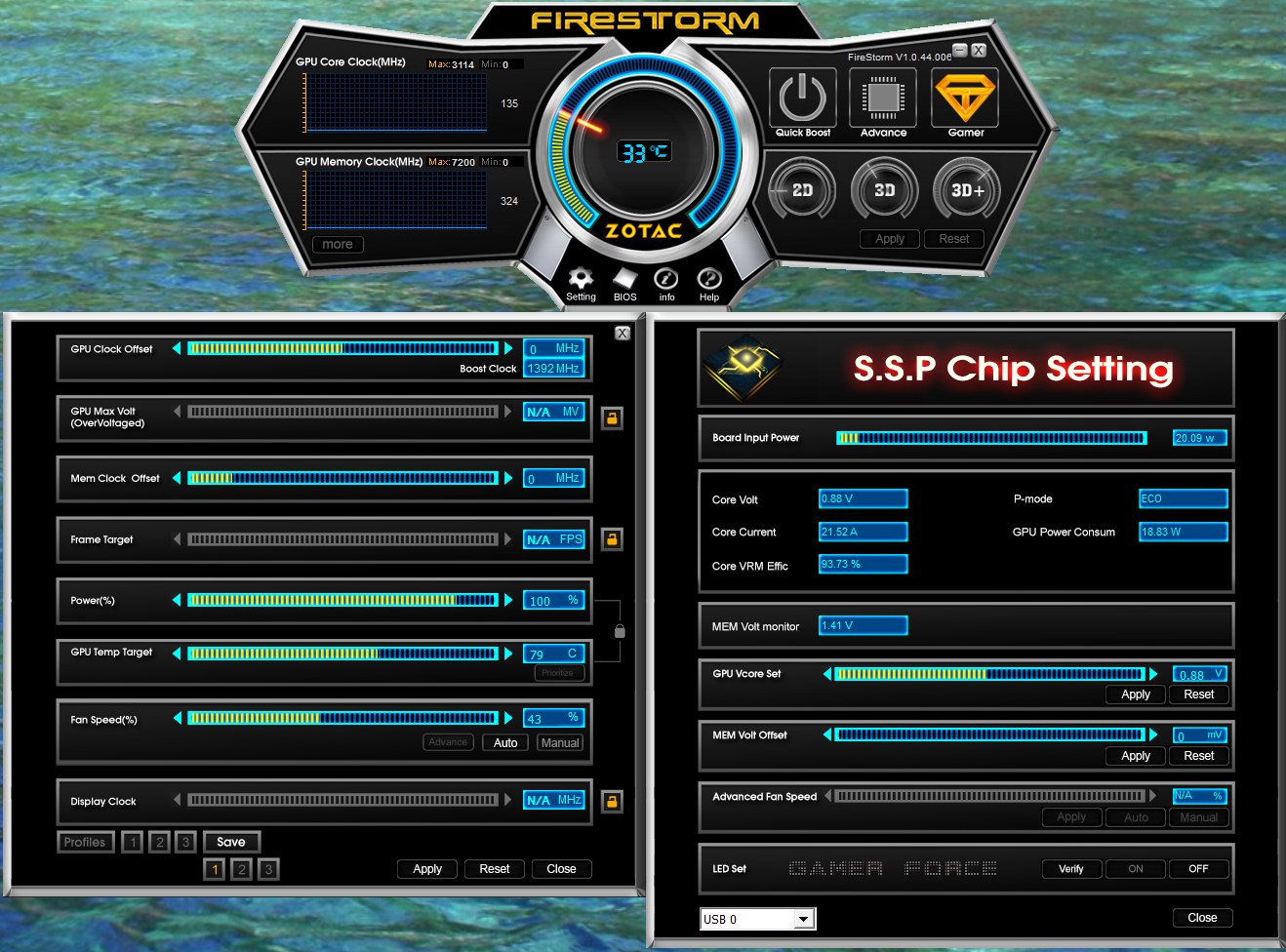

PCB кардинально переработана: от эталонного дизайна сохранилось лишь расположение микросхем памяти относительно ядра. Блок питания также переделан, а схема стала 8-фазной. Реализована внутренняя тонкая настройка параметров работы элементов ускорителя, в частности вольтажа по ядру и микросхемам памяти. Все это дает отличный оверклокерский потенциал, который усилен мощной системой охлаждения и особыми твердотельными конденсаторами на оборотной стороне печатной платы, способными обеспечить стабильное питание даже в условиях сильного перегрева.
| Система охлаждения | |
|---|---|

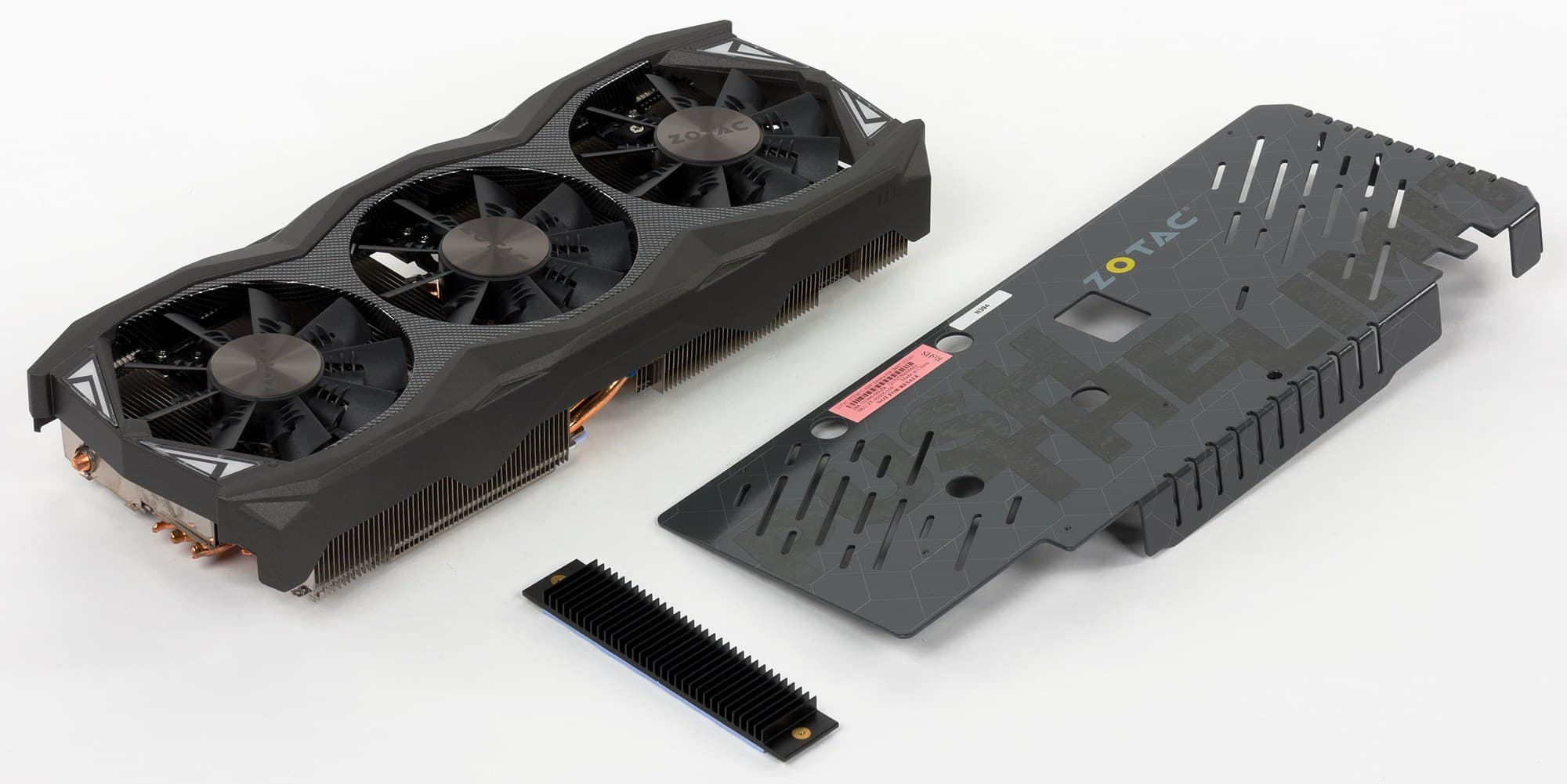

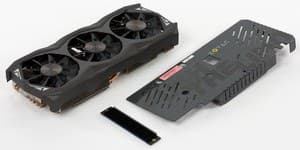

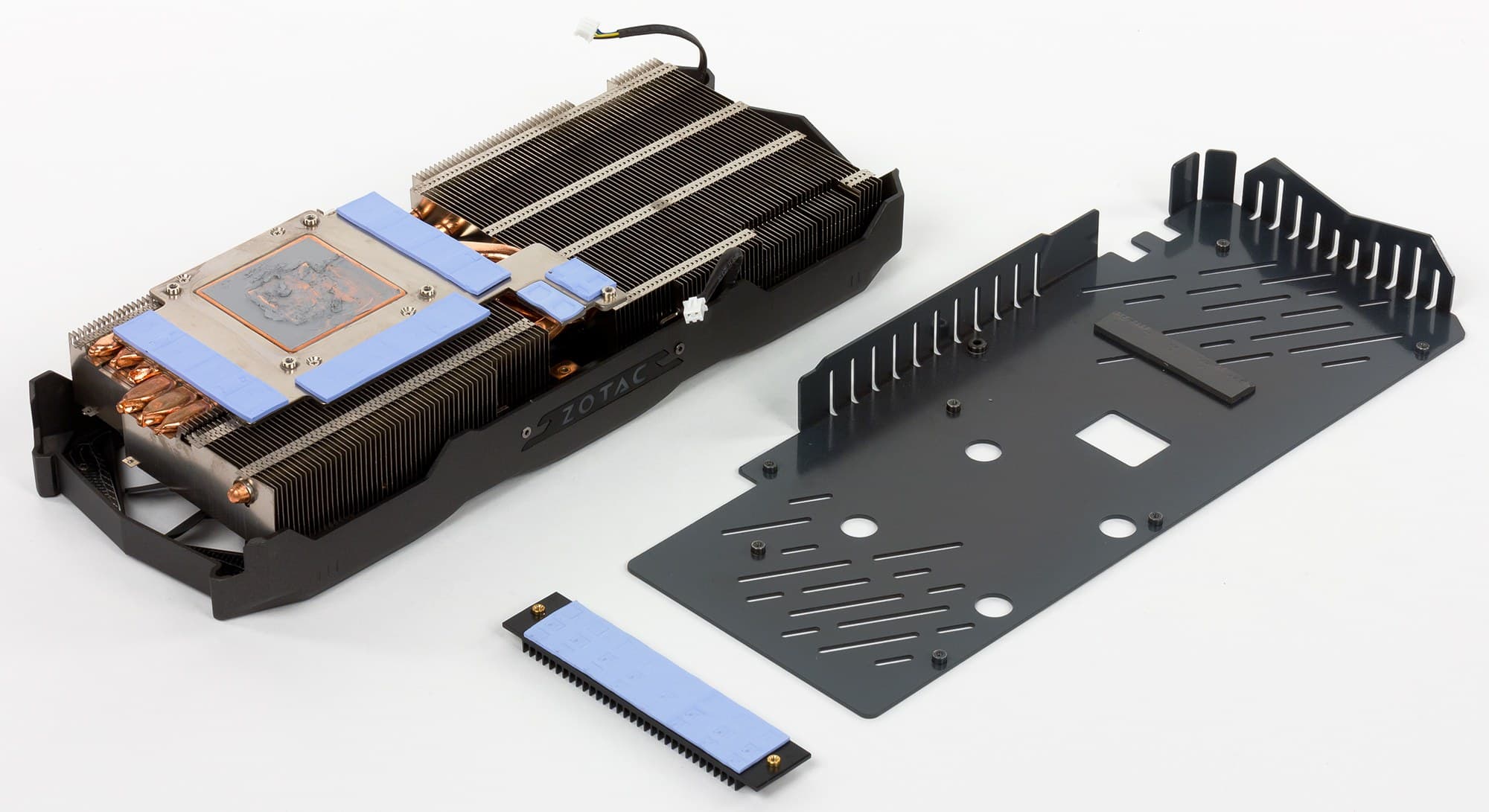

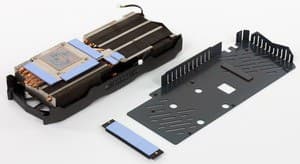

Данный кулер относится к серии IceStorm и базируется на двух радиаторах из медного сплава, один из которых имеет подошву и прижимается к ядру и микросхемам памяти. Силовые транзисторы имеют свой небольшой радиатор охлаждения. На радиаторах установлен кожух с тремя вентиляторами. Сзади установлена пластина, которая обеспечивает жесткость PCB видеокарты (предотвращая ее изгиб). Она же через специальный термоэлемент прижимается к оборотной стороне PCB в районе силовых транзисторов, обеспечивая дополнительное охлаждение. Под нагрузкой максимальная температура не превысила 70 градусов, что является отличным результатом для видеокарты такого уровня. |  |
 | |
| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 35 °C, вентиляторы не работали. Шум был равен фоновому — 20 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 59 °C, вентиляторы запускались, но при достижении температуры 61 °C снова выключались. Уровень шума не изменялся.
В режиме максимальной нагрузки в 3D температура быстро достигала 60 °C, затем медленно поднималась до 70 °C, вентиляторы при этом раскручивались до 1820 оборотов в минуту и выше, шум вырастал до 40,5 дБА. В итоге под нагрузкой СО достаточно шумная.

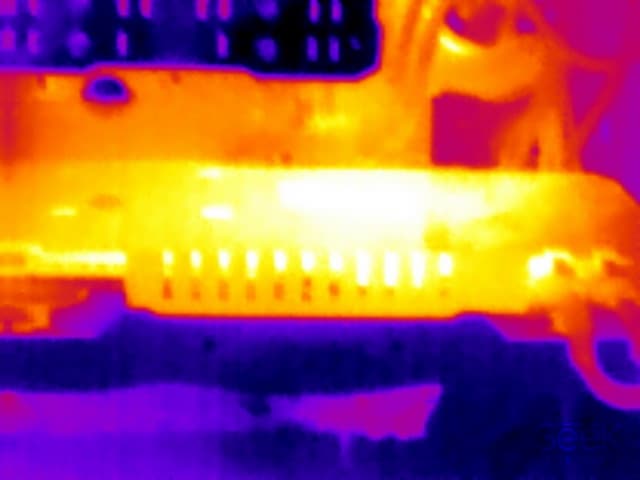

Термоснимок
Несмотря на то, что задняя пластина является своего рода радиатором для оборотной стороны карты, полезность ее установки вызывает сомнение: в щелях, приходящихся на длинный торец платы, видны яркие (т. е. сильно нагретые) области. Наибольшая температура — в районе преобразователей напряжения; четко очерченный светлый прямоугольник — это крышка PowerBoost.
| Комплектация | |
|---|---|

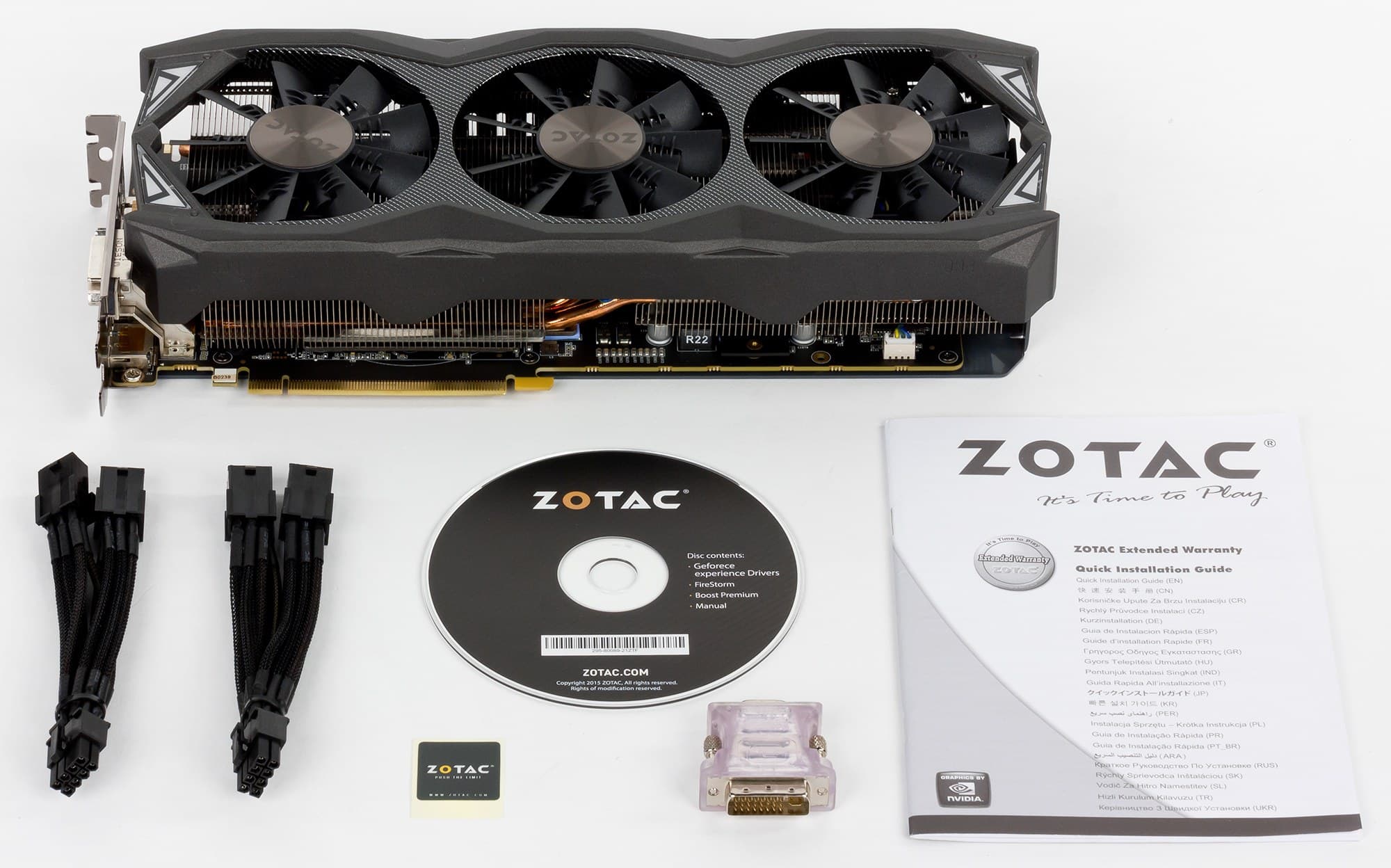

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания и фирменная наклейка. |  |

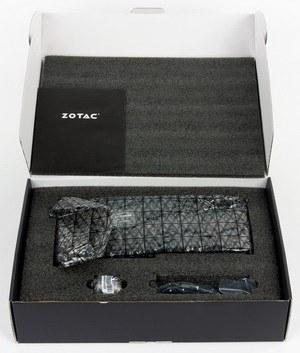

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
- процессор Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Edition Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.7 Omega;
- драйверы Nvidia версии 353.30;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 980 Ti и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало августа 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 05 | Zotac GTX 980 Ti Amp! Extreme Edition 6144 МБ, 1253—1379/7200 | 2760 | 310 | 890 |
| 06 | GTX 980 Ti 6144 МБ, 1000—1075/7000 | 2670 | 304 | 877 |
| 07 | R9 Fury X 4096 МБ, 1050/1050/1000 | 2660 | 298 | 894 |
| 08 | R9 Fury 4096 МБ, 1000/1000/1000 | 2570 | 367 | 700 |
Комментарий к Рейтингам iXBT.com
Тестирование на последних версиях драйверов показало, что R9 Fury X уже не имеет того впечатляющего лидерства, которое этот ускоритель демонстрировал на старте. Теперь оба конкурента идут практически на равных, разница в их рейтингах мизерная. Соответственно, сильно повышенные частоты работы ускорителя Zotac позволили тому завоевать лидерство в группе.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало августа 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 23 | R9 Fury 4096 МБ, 1000/1000/1000 | 367 | 2570 | 700 |
| 28 | Zotac GTX 980 Ti Amp! Extreme Edition 6144 МБ, 1253—1379/7200 | 310 | 2760 | 890 |
| 29 | GTX 980 Ti 6144 МБ, 1000—1075/7000 | 304 | 2670 | 877 |
| 30 | R9 Fury X 4096 МБ, 1050/1050/1000 | 298 | 2660 | 894 |
Комментарий к Рейтингам полезности
Новинка Radeon R9 Fury заняла промежуточное положение по производительности между GeForce GTX 980 и GTX 980 Ti, но ускоритель AMD еще не поступил в продажу на момент написания материала, так что его цена — условная, основанная на рекомендованной для российского рынка. Таким образом, и лидерство в группе у R9 Fury пока условное. А вот ускоритель Zotac хотя и стоит дороже среднестатистического GTX 980 Ti, вполне оправдывает прибавку в цене повышенной производительностью, так что выглядит предпочтительнее с точки зриения рейтинга полезности.
Zotac GeForce GTX 980 Ti Amp! Extreme Edition является на сегодня самым мощным однопроцессорным ускорителем игрового класса с серьезными возможностями для разгона, имеет очень мощную и эффективную систему охлаждения, да и выглядит (включая упаковку) как явно топовый продукт. Наличие 6 гигабайт памяти даст возможность широко использовать этот ускоритель даже в самых требовательных современных играх в разрешениях класса 3840×2160, и еще останется задел на будущее (сейчас игры не требуют более 4 гигабайт памяти). Понятно, что ускоритель относится к классу Hi-End, так что его цена очень высока. Полагаем, что среди GeForce GTX 980 Ti данный вариант Zotac будет лучшим.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за август 2015 года)
награду получила карта:
- Zotac GeForce GTX 980 Ti Amp! Extreme Edition 6144 МБ 384-битной GDDR5 PCI-E
