Содержание
- Введение
- Особенности видеокарт
- Конфигурации стенда, список тестовых инструментов
- Результаты тестов
- Выводы
На фото выше — Гонконг. Вернее, панорама самого большого острова Гонконга — а весь особый район Гонконг занимает 238 островов, плюс приличную часть материковой суши. Вышеуказанный остров является по сути центром района, где расположены все основные госучреждения, банки и прочие ведомства. На том же острове есть и развлекательные места: Ocean Park, Stanley и др. И одна из четырех компаний, продукцию которых мы сегодня будем рассматривать, имеет штаб-квартиру в Гонконге. Это InnoVision, чья торговая марка Inno3D хорошо известна нашей аудитории. Ну да ладно, про Гонконг я детально расскажу в следующих материалах, а пока вернемся к видеокартам.
Старожилы 3D-графики наверняка помнят, как на закате Geforce3 появились суффиксы Ti. Тогда это были Ti 500 и Ti 200. Что означало: первый быстрее Geforce3-без-Ti, а второй — медленнее. Потом были Geforce4 Ti 4600/4400/4200. Интересно, что Geforce4 без Ti уже не было. Но была славная серия MX, которая имела настолько сильные отличия в архитектуре от Geforce4 Ti, что потом Nvidia признавалась, как она ошиблась в этом названии, потому что у людей разочарование от MX было крайне велико. Разница между Geforce 4 Ti и Geforce 4 MX была просто колоссальной не только по производительности, но и по поддержке 3D-технологий.
Вот сейчас в свет вышел Geforce GTX 560, который без Ti. Новички подумают, что, ну, наверно просто чуть медленнее, а вот старожилам сразу вспоминается тот бардак: «Ti — не Ti». И напрасно. Так как Geforce GTX 560 действительно лишь немного слабее 560 Ti. Сегодняшний материал — первый по таким продуктам.
Помните GTX 460? — Народная карта, не правда ли? Правда, дороговата, но зато по многим показателям весьма оптимальна, и основана на GF104. Потом вышел GTX 560 Ti, основанный на GF114 — а это по сути тот же GF104, который просто был переразведен, оптимизирован и потому получился более удачным, и в нем включены в работу уже все блоки. У GTX 460 было 338 вычислительных блоков (или ALU), хотя физически в кристалле их 384. У 560 Ti — 384 (то есть все включено). Теперь же идем обратно к 460: у GTX 560 снова — 338 ALU, а вот частота заметно выше. То есть GTX 560 — это по сути GTX 460, работающий на сильно повышенных частотах. По остальным блокам (TMU, ROP) та же аналогия.
Таким макаром, с уходом GTX 460 на вечный покой мы получили следующую картину: GTX 560 Ti и GTX 560 — производительнее GTX 460, а GTX 550 Ti — медленнее, чем GTX 460. При адекватной ценовой политике стоимость GTX 460 просто перейдет к GTX 560, и всё. И за те же деньги мы получим нечто более быстрое. Приятно же. Однако не забываем про конкурента из AMD, у которого в этих ценовых категориях успешных продуктов не меньше. Поэтому давайте рассмотрим карты, а потом уже проанализируем, что лучше, а что хуже.
Платы

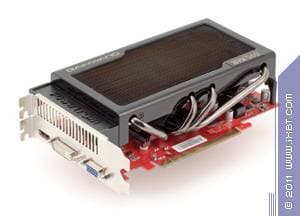

| Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E | |
|---|---|
|  |
| Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E | |
|  |

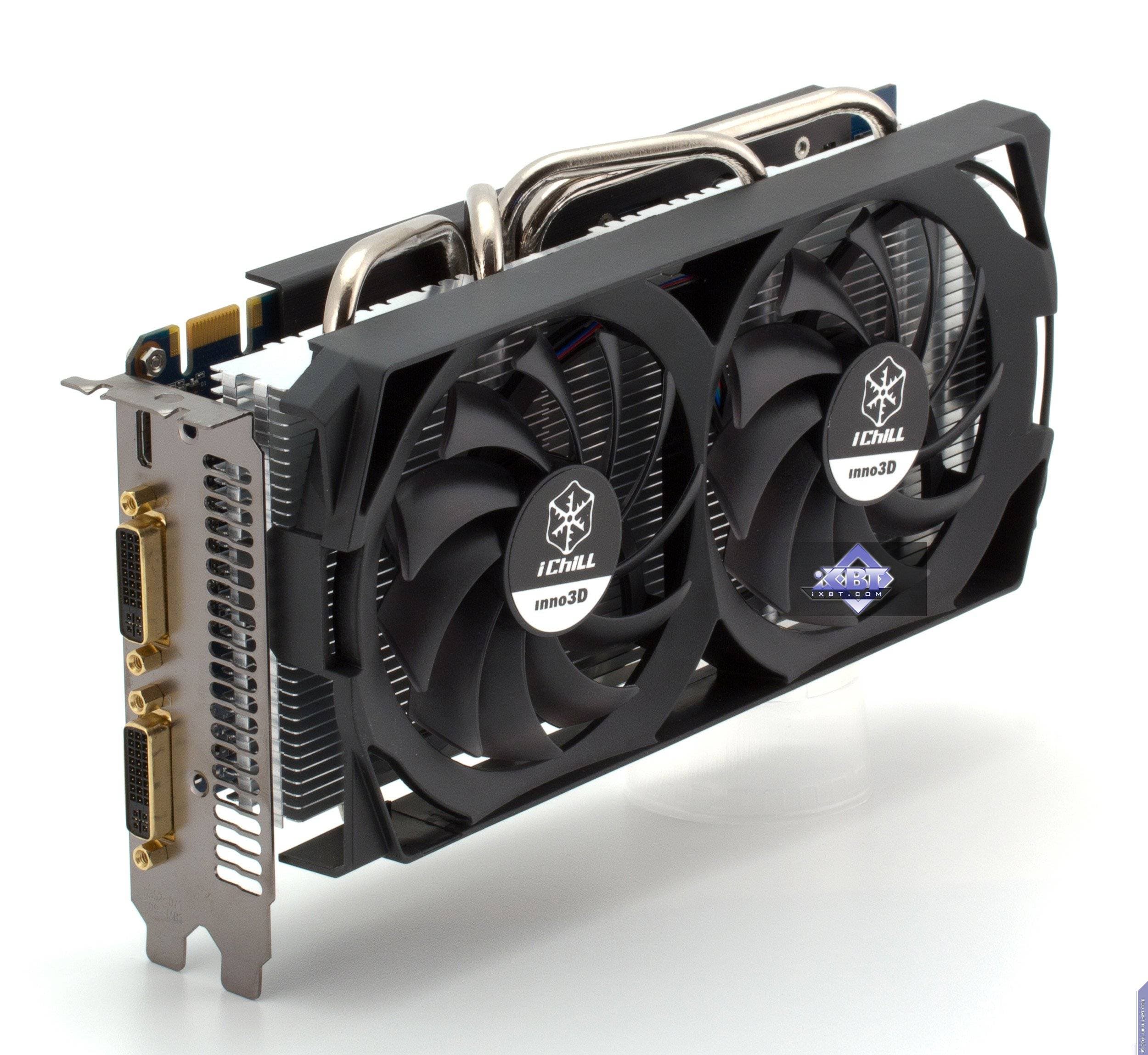

| Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E | |
|  |

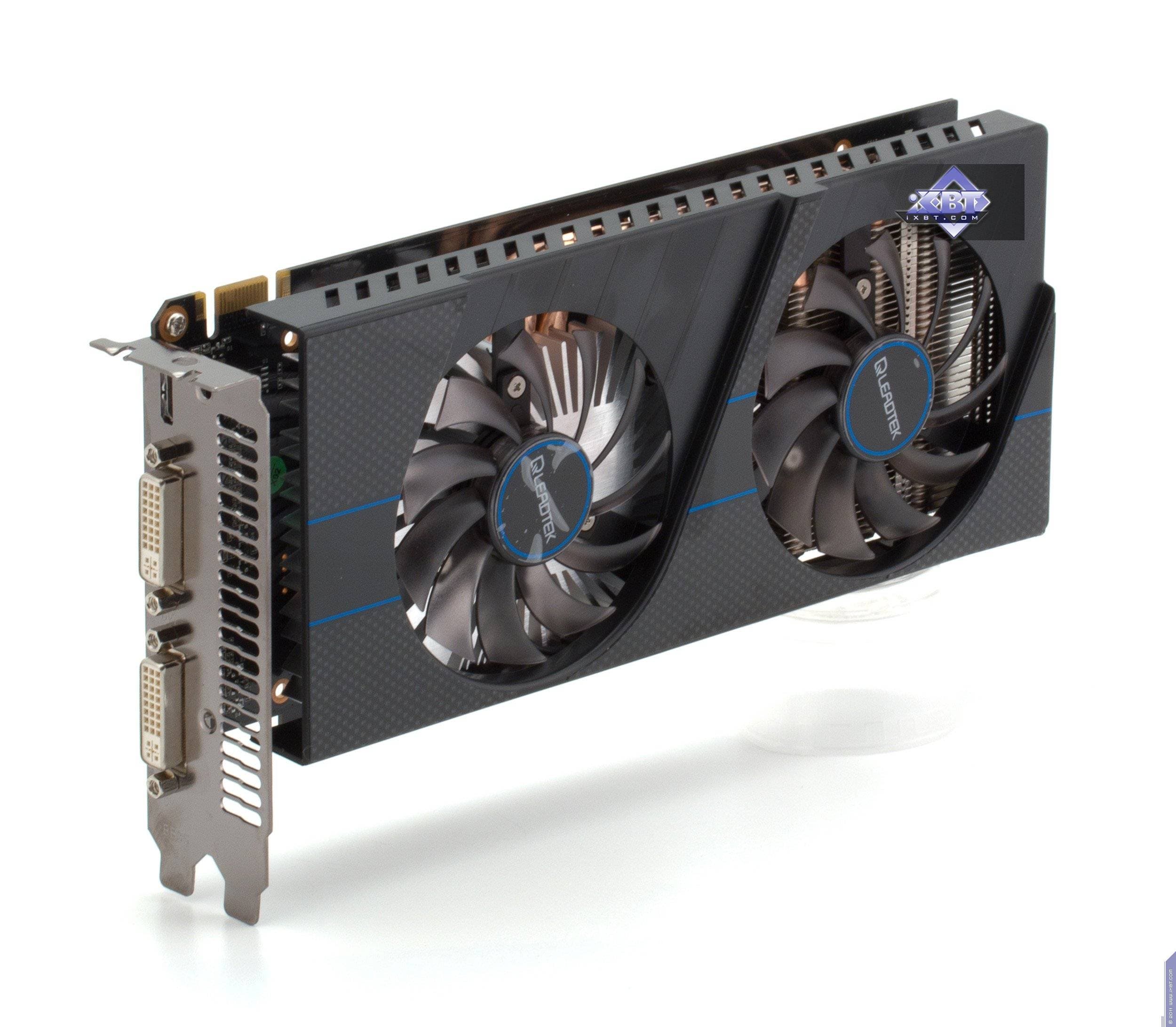

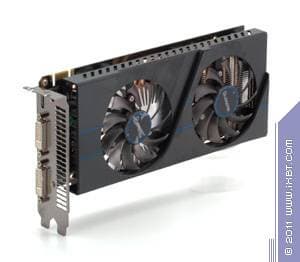

| Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E | |
|  |
| Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E | |
|---|---|
Каждая карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц. |  |

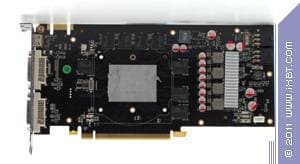

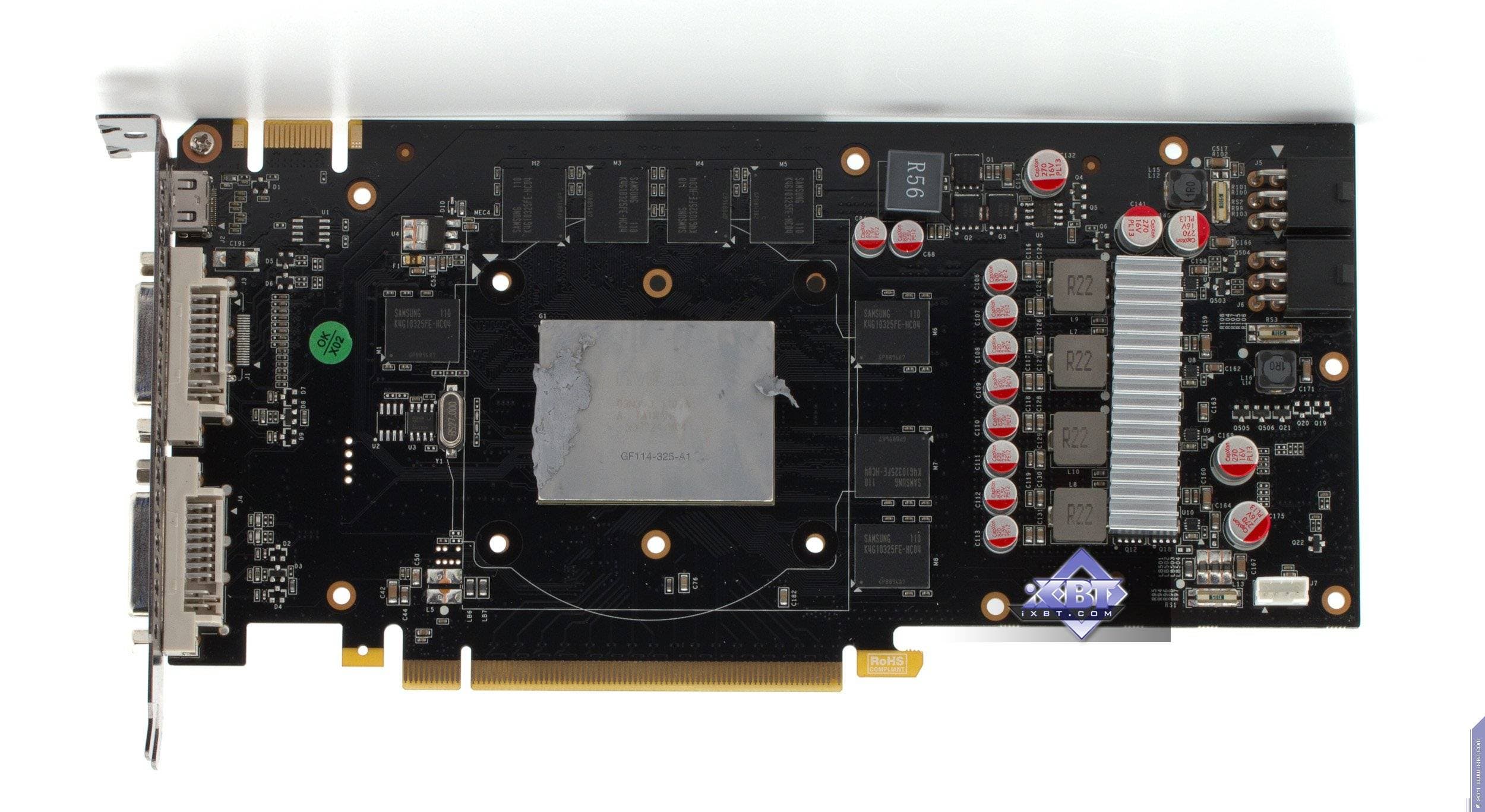

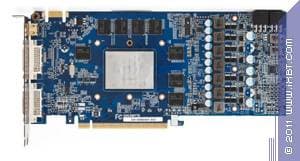

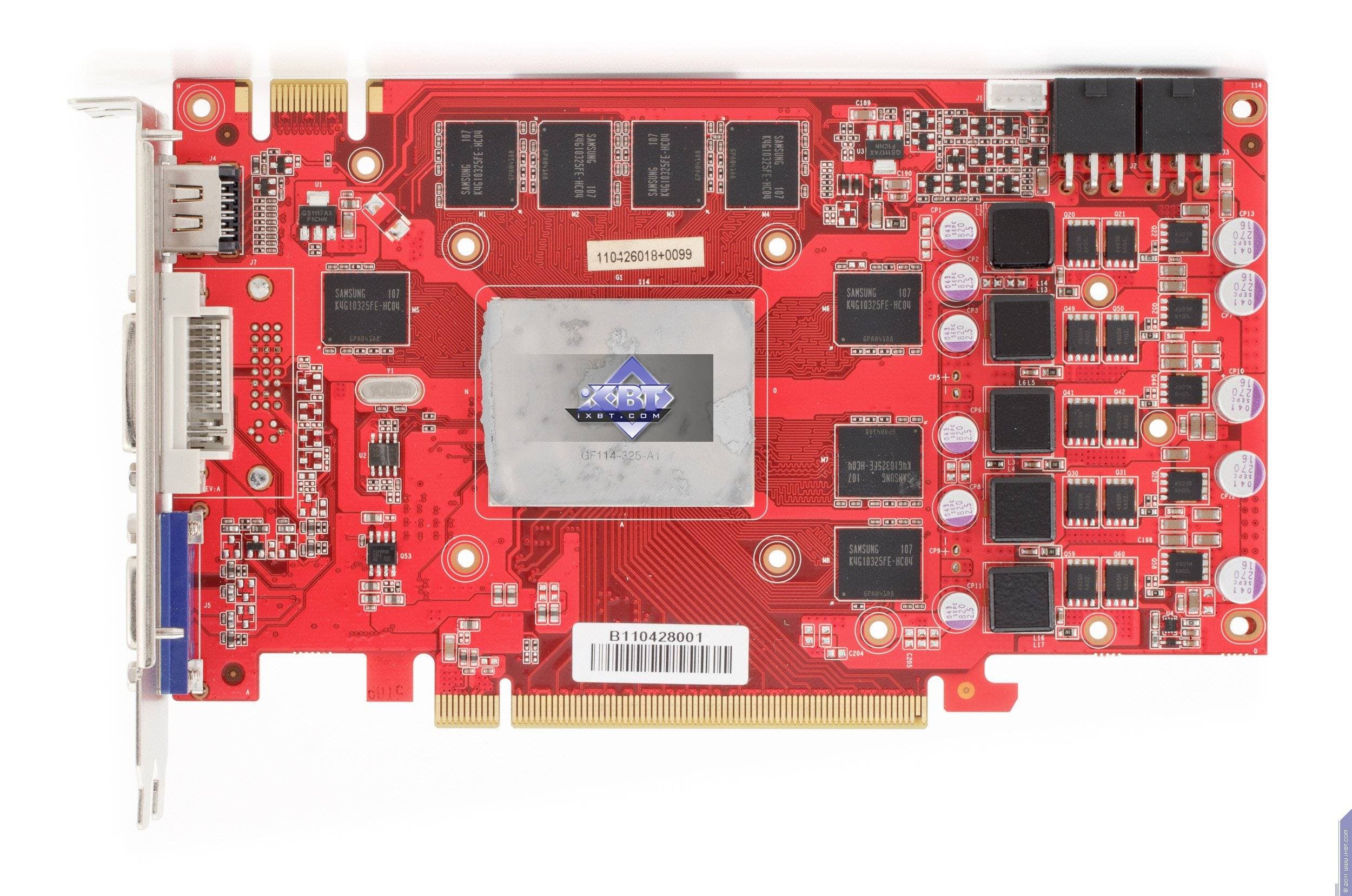

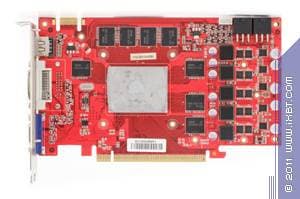

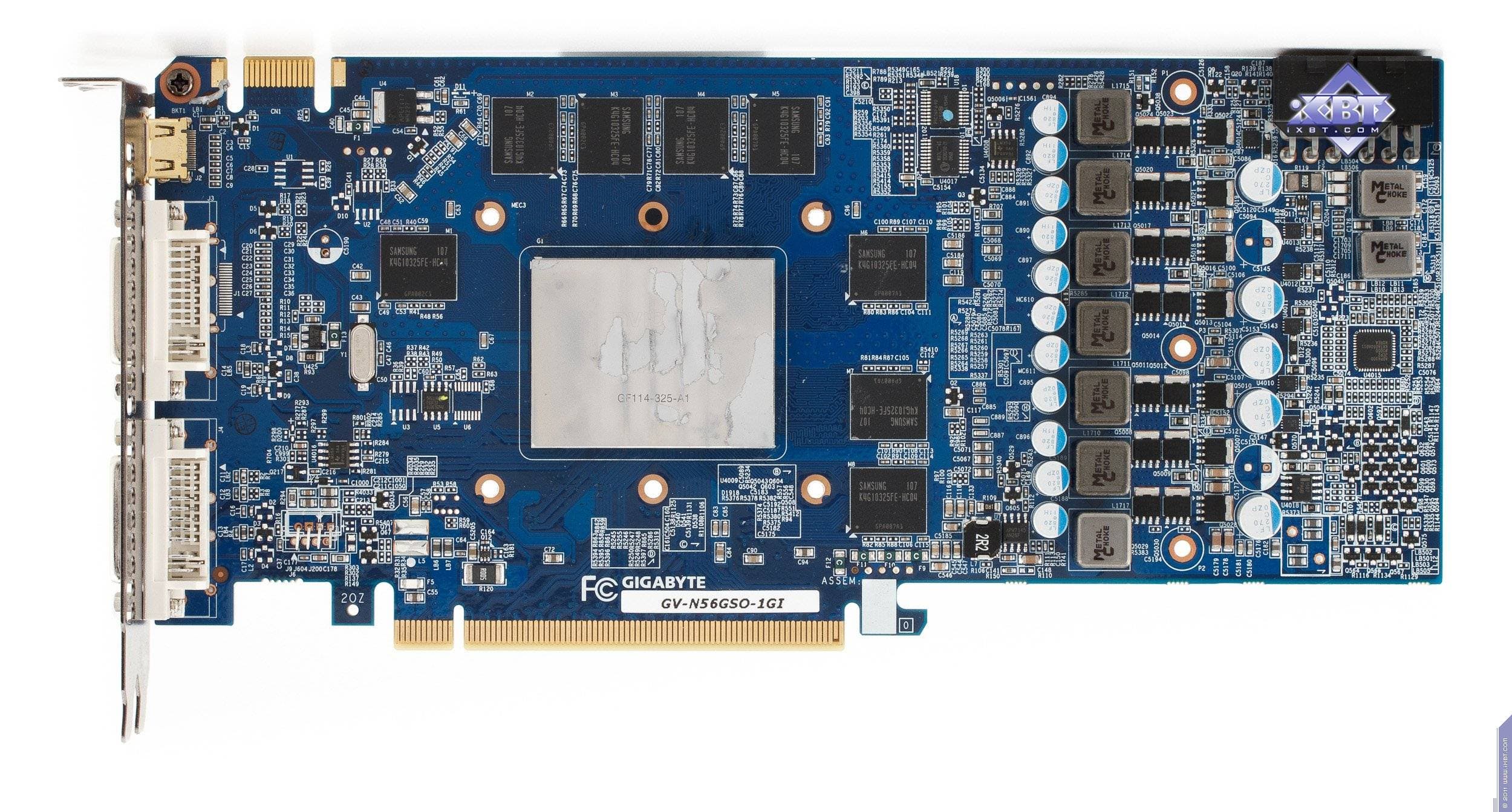

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|
| Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 560 Ti |
 |  |
| Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E | |
 | |

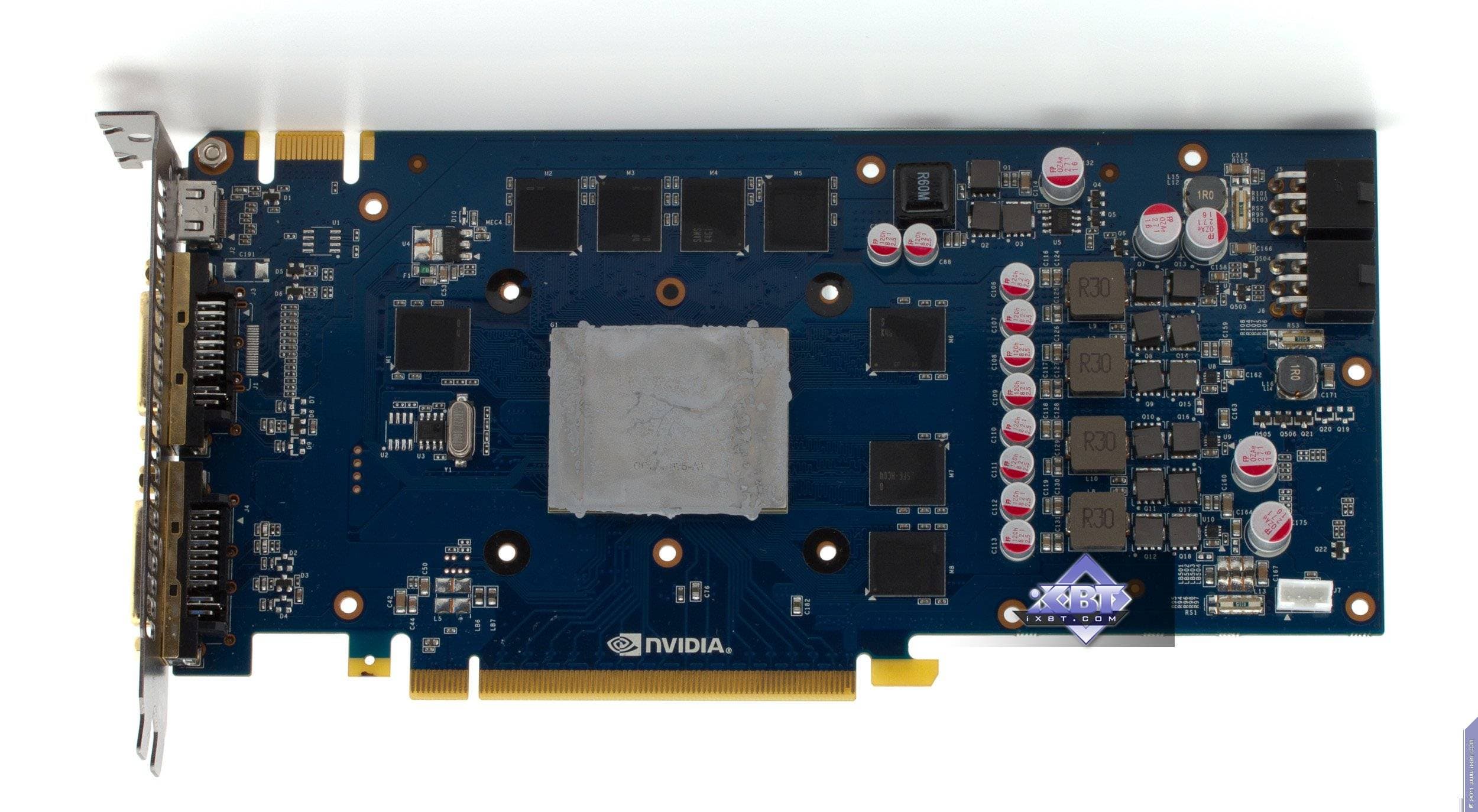

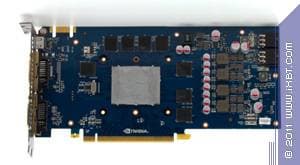

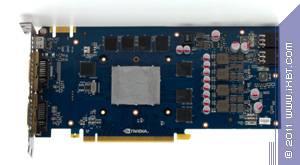

| Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E | |
 | |
| Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E | |
 | |

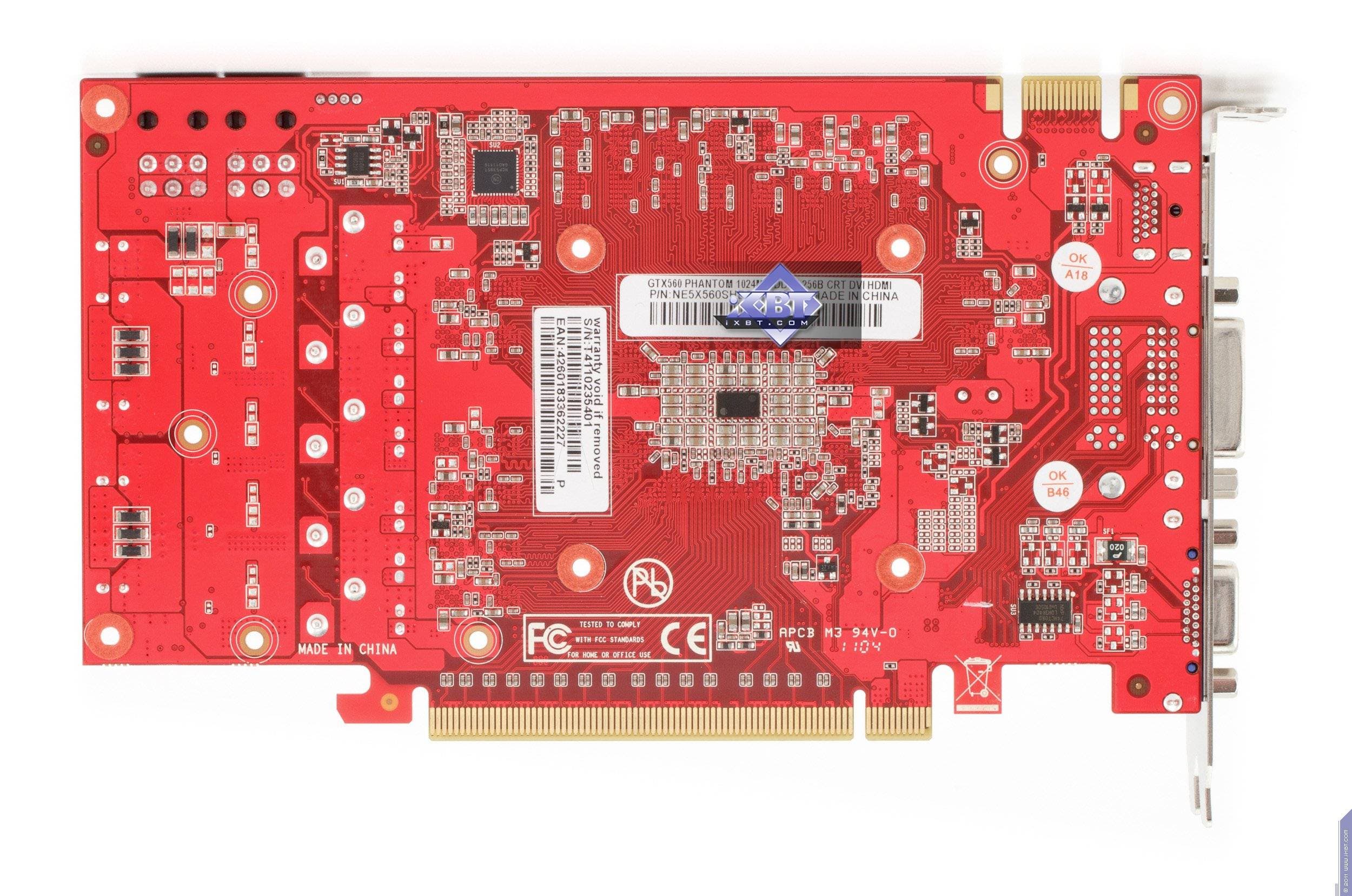

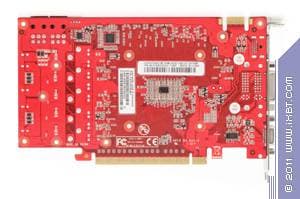

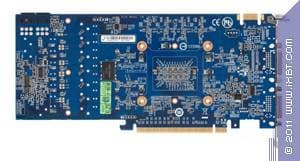

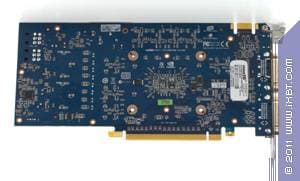

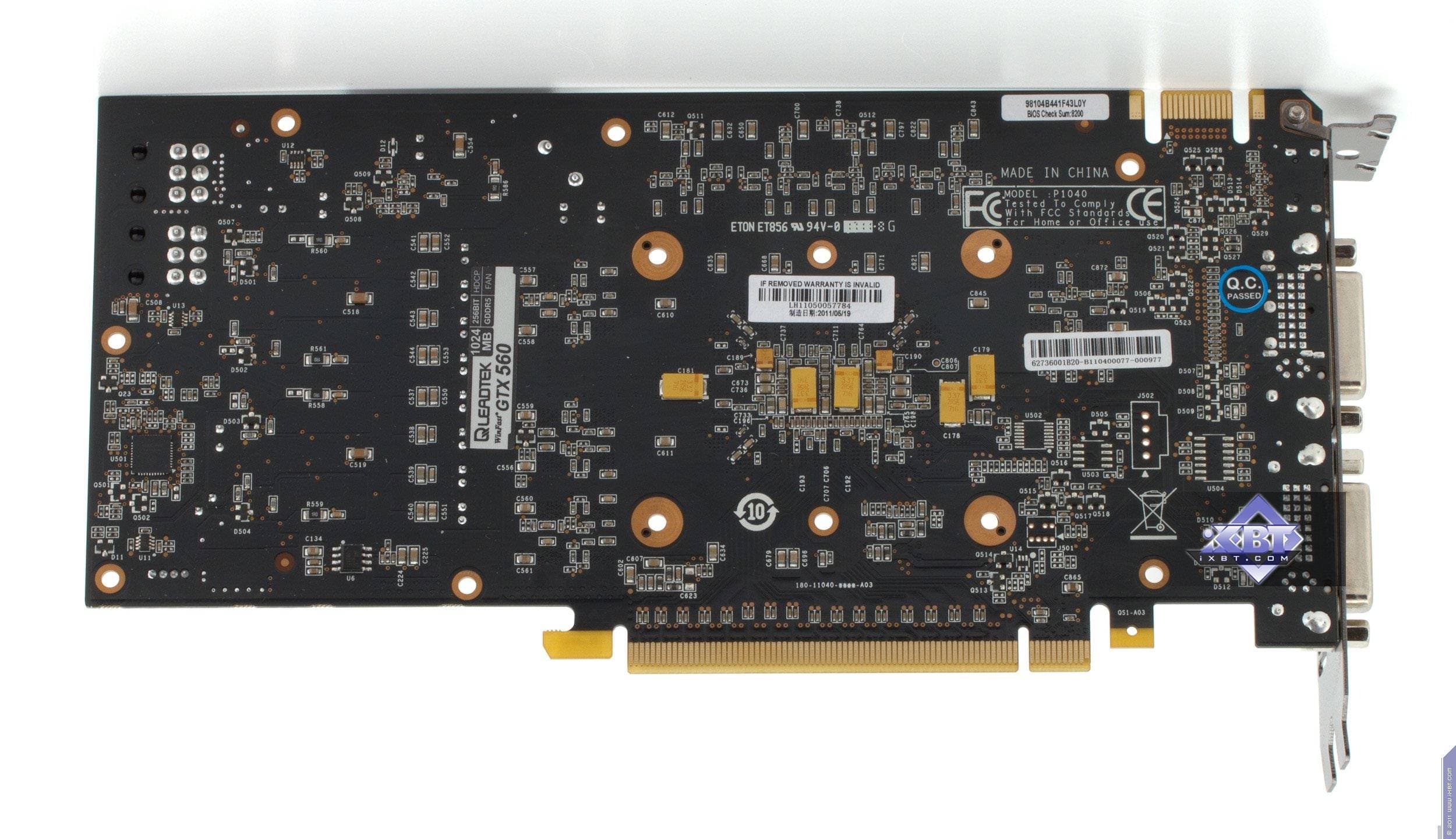

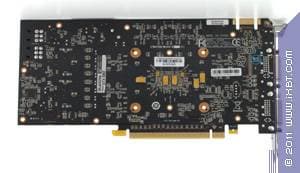

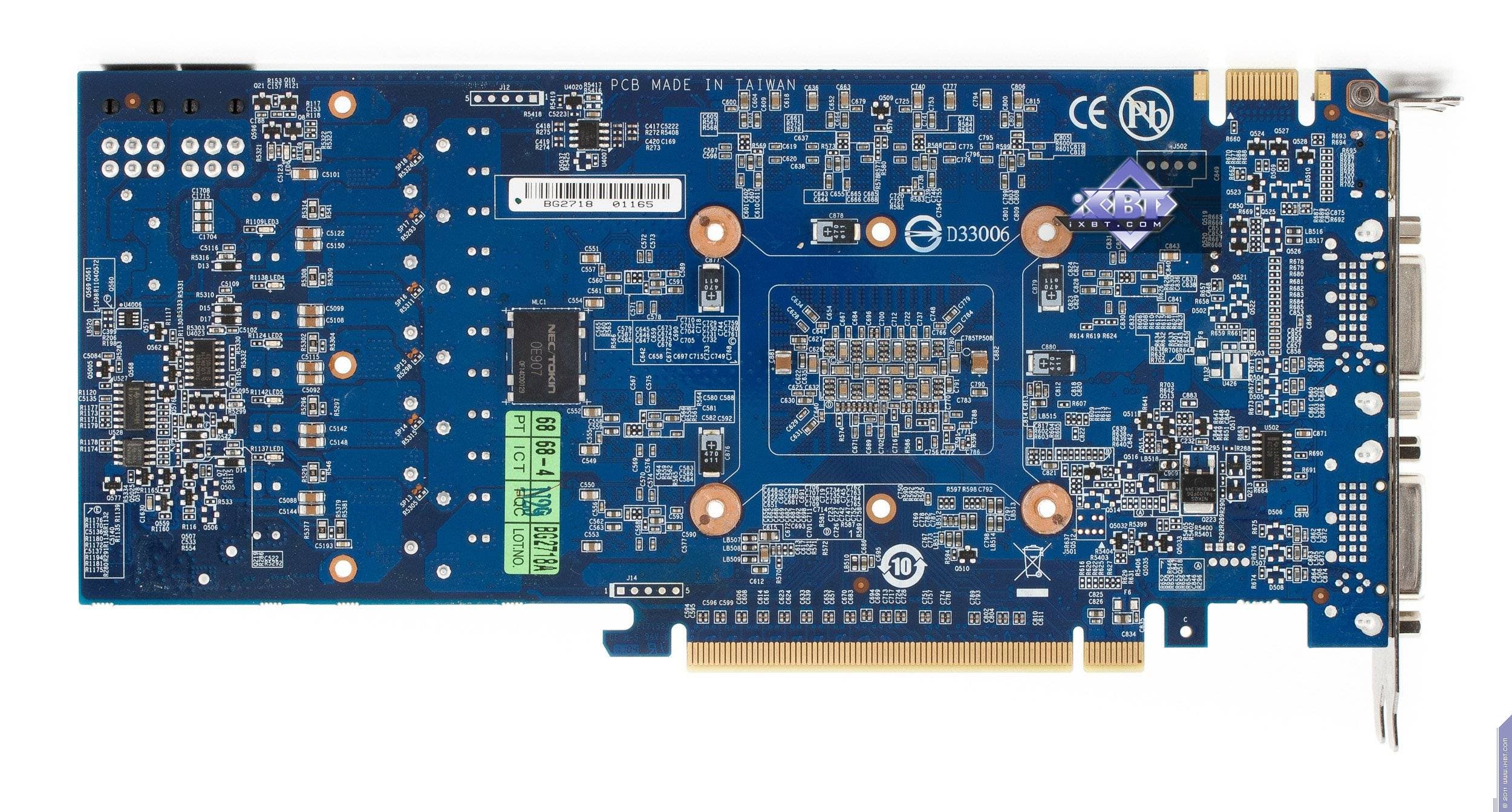

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|
| Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 560 Ti |
 |  |
| Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E | |
 | |

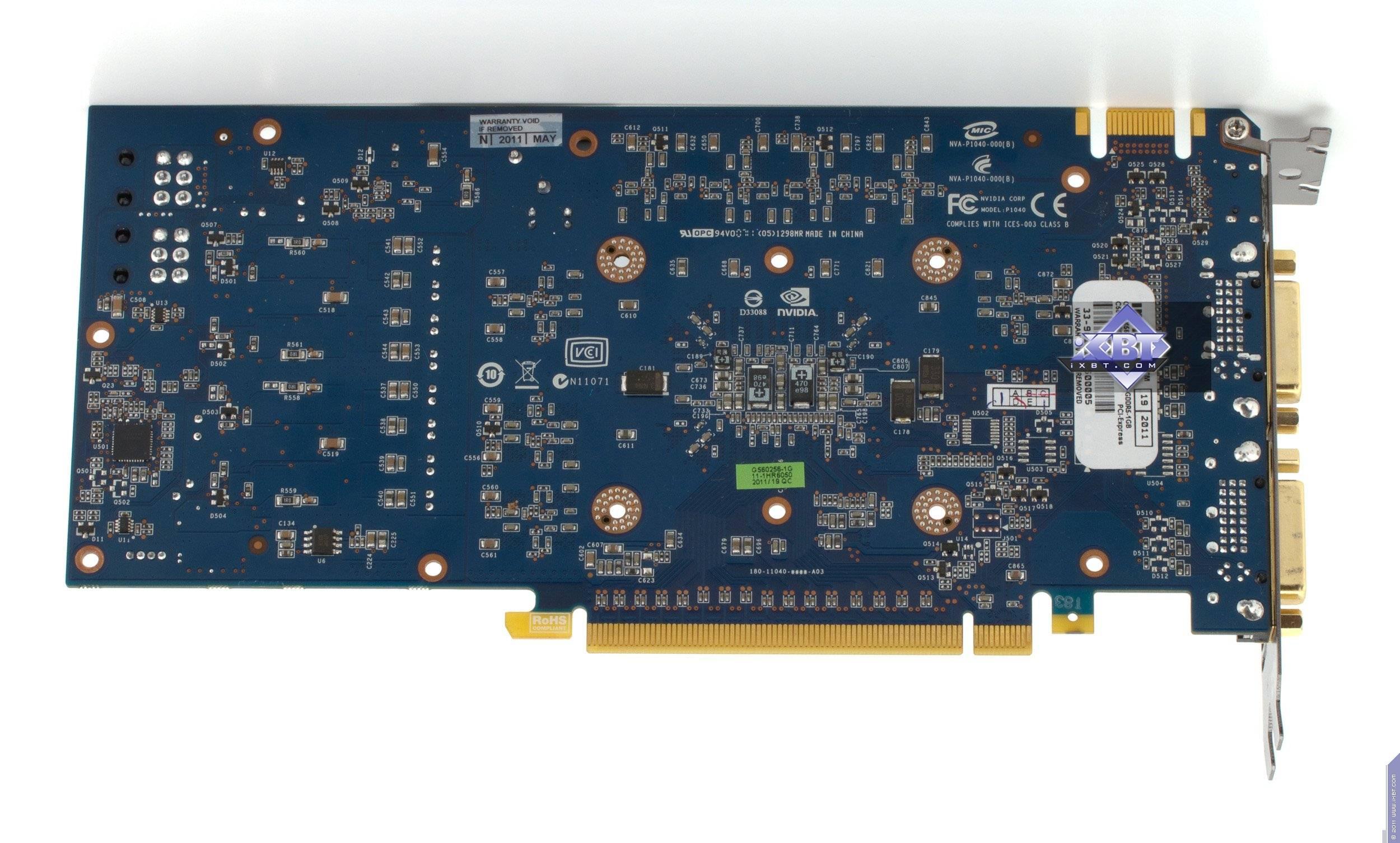

| Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E | |
 | |
| Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E | |
 | |

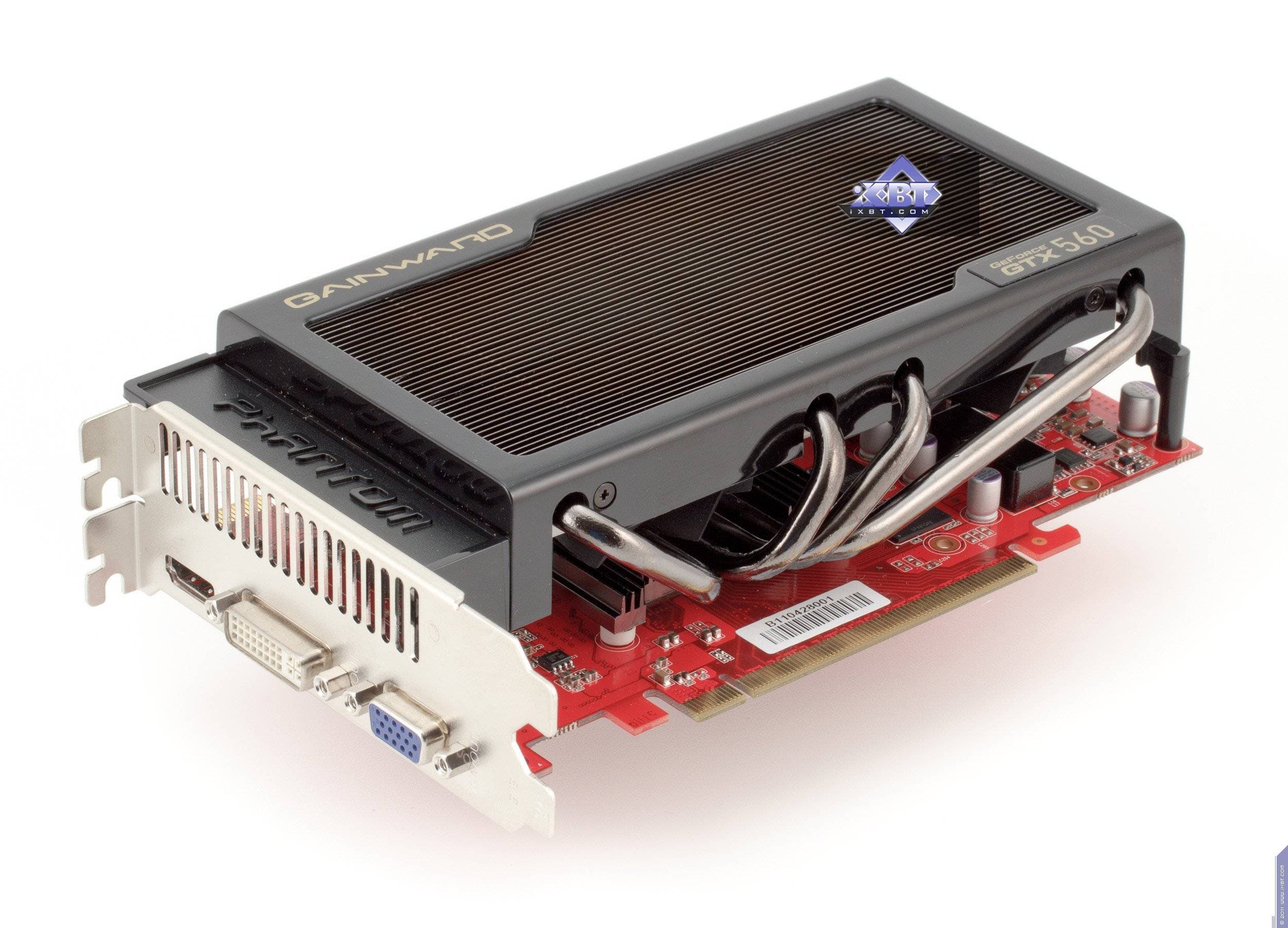

Одного беглого взгляда достаточно, чтобы понять, как сильно выделяется продукт Gainward, имея собственный дизайн всей платы. Снова мы видим, что размеры такой карты сильно меньше, чем у референсной, и это логично: кусок текстолита, помноженный на сотни тысяч карт, дает уже приличную экономию. Также переделан силовой блок. Забегая вперед, скажу, что эта трансформация дизайна карты ничуть не ухудшила такие характеристики продукта, как стабильность в работе и разгонный потенциал. Каждый раз, когда мы сталкиваемся с продуктами Gainward, получаем лишь положительные эмоции. При этом видеокарта обладает тремя разными гнездами на все случаи современной жизни (HDMI, VGA, DVI), нет разве что DP.
А что же Gigabyte? Тут также стоит отметить особый дизайн. Он в основном базируется на эталонном, однако ориентирован на оверклокеров. В отличие от предыдущего случая, когда упор был сделан на компактность и стабильность, в данном случае используется фирменная технология Gigabyte — Durable PCB, то есть карта с высокой помехозащищенностью и стабильным питанием, обеспечивающим должную работу ядра и памяти на повышенных частотах. Гнезда вывода — стандартные для GTX 5xx: 2 гнезда DVI и одно mini-HDMI.
Остальные 2 карты представляют собой копии эталонного дизайна с минимальными изменениями. И гнезда вывода у них также стандартные: 2 гнезда DVI и одно mini-HDMI.
Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub (кроме продукта Gainward — эта карта имеет свое гнездо VGA). Все карты обладают гнездом HDMI (данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком), поэтому проблем с такими мониторами также не должно быть. Правда, в трех случаях из четырех HDMI-разъемы имеют формат mini, поэтому необходимо, чтобы в комплекте поставки были соответствующие переходники.
Максимальные разрешения и частоты:
- 240 Гц — максимальная частота обновления
- 2048×1536@85 Гц — по аналоговому интерфейсу
- 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)
По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.
Есть смысл сказать, что все карты требуют дополнительного питания, причем двумя 6-контактными разъемами.
О системах охлаждения.
| Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E | |
|---|---|

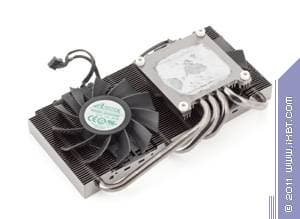

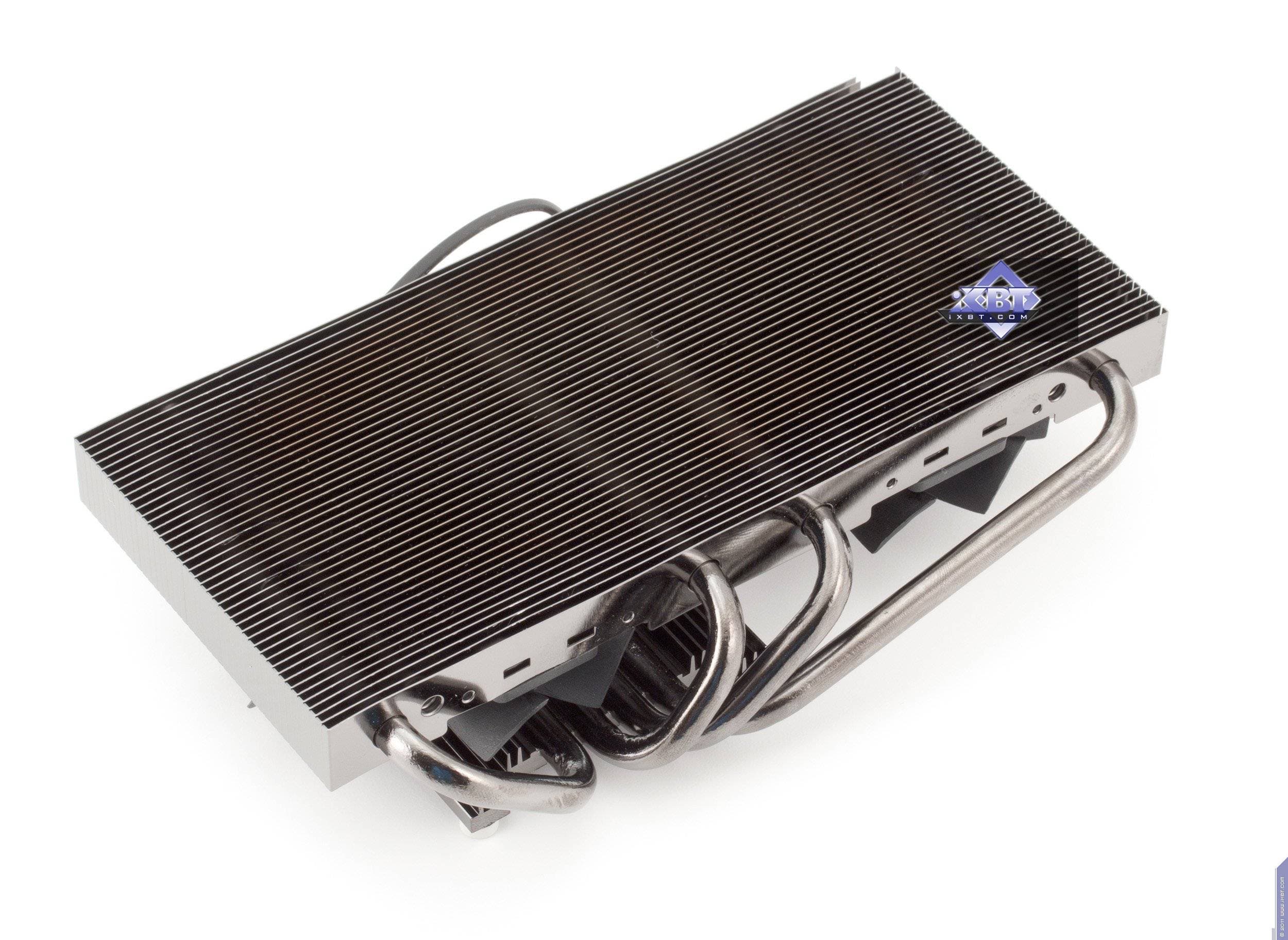

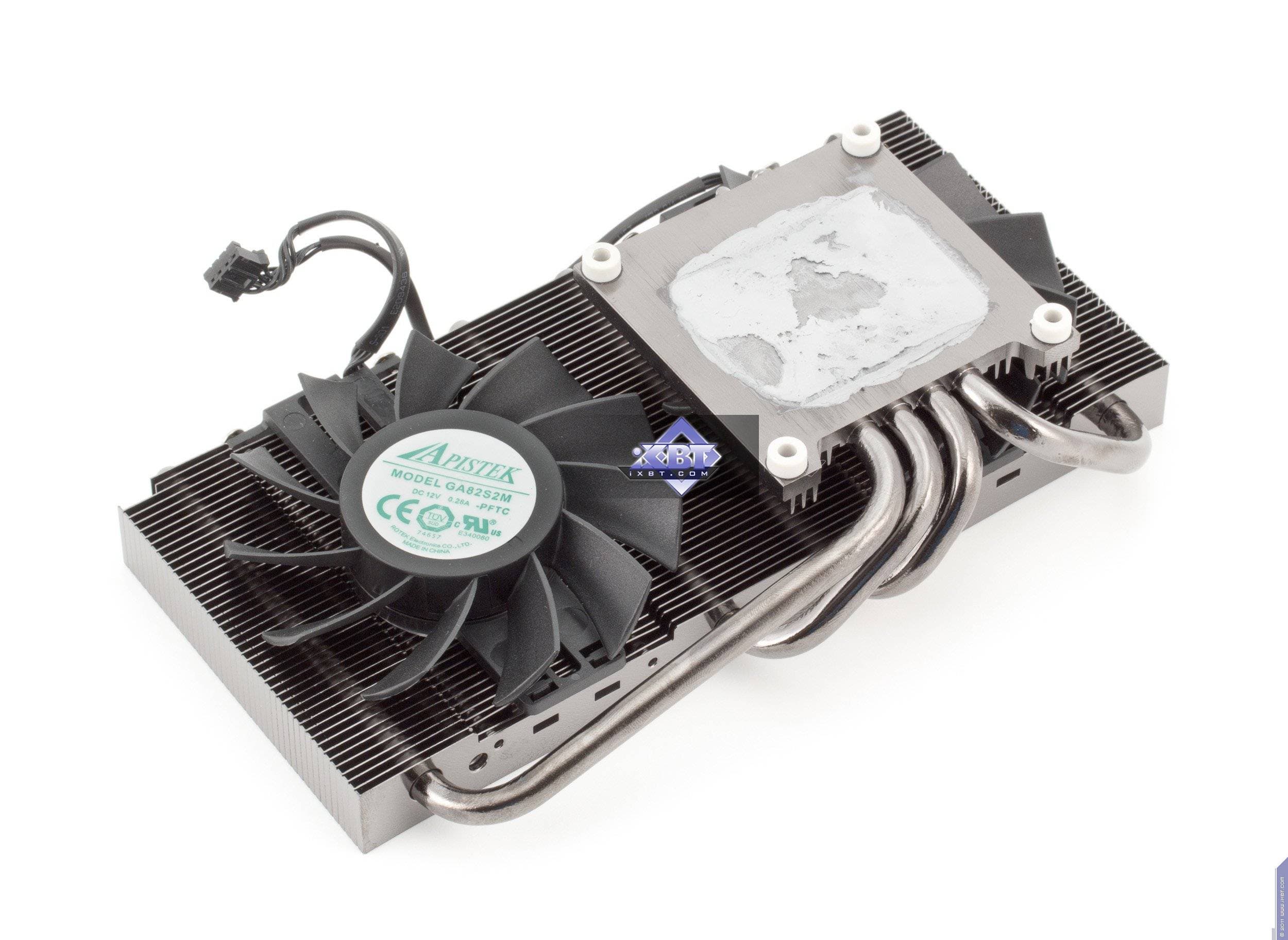

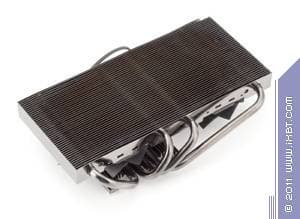

СО фирменного стиля Phantom, который означает невидимость вентиляторов. И действительно, они спрятаны под радиатор, и дуют как бы изнутри карты. Радиатор имеет тепловые трубки, которые начинаются на подошве, прижимающейся к ядру. Поэтому кулер охлаждает только графический процессор, а микросхемы памяти оставлены без охлаждения. 2 высококачественных вентилятора работают на малых оборотах, так что СО бесшумная. |  |
 | |

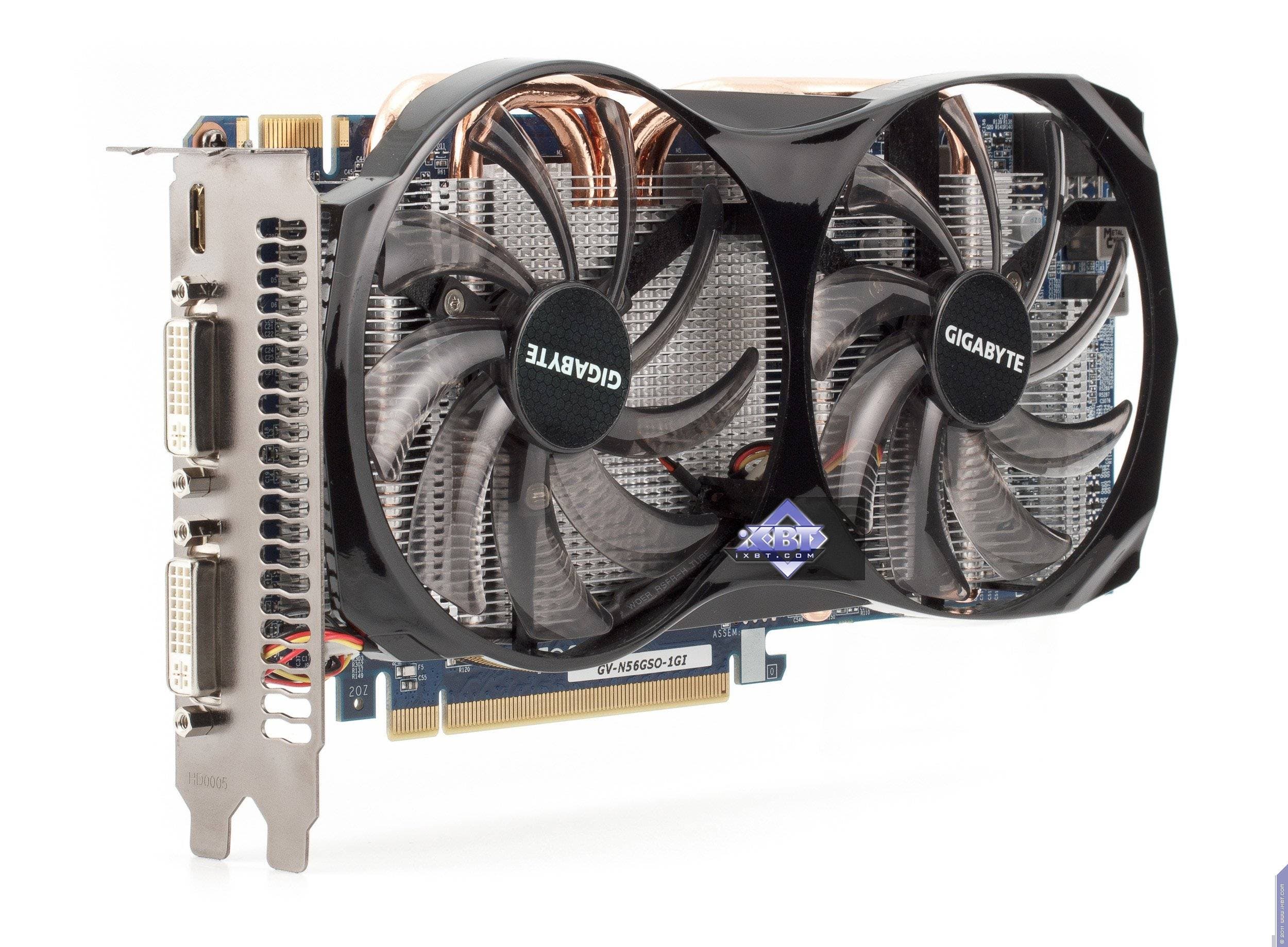

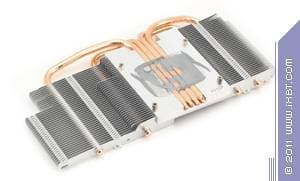

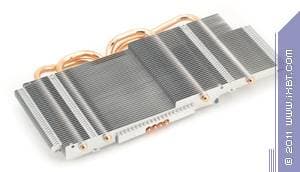

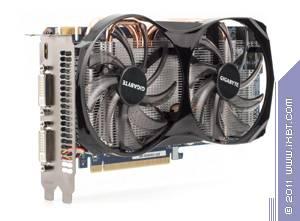

| Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E | |

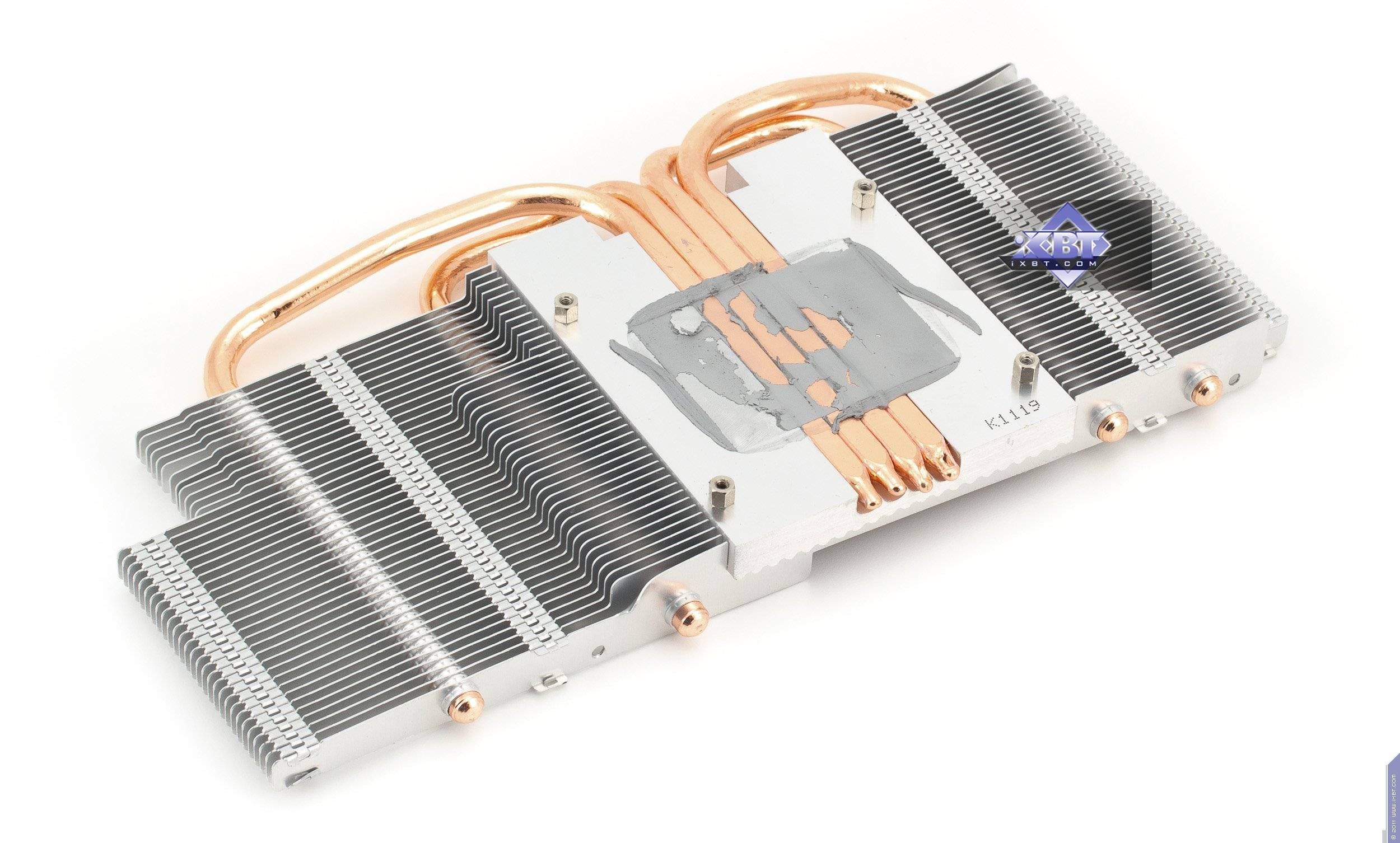

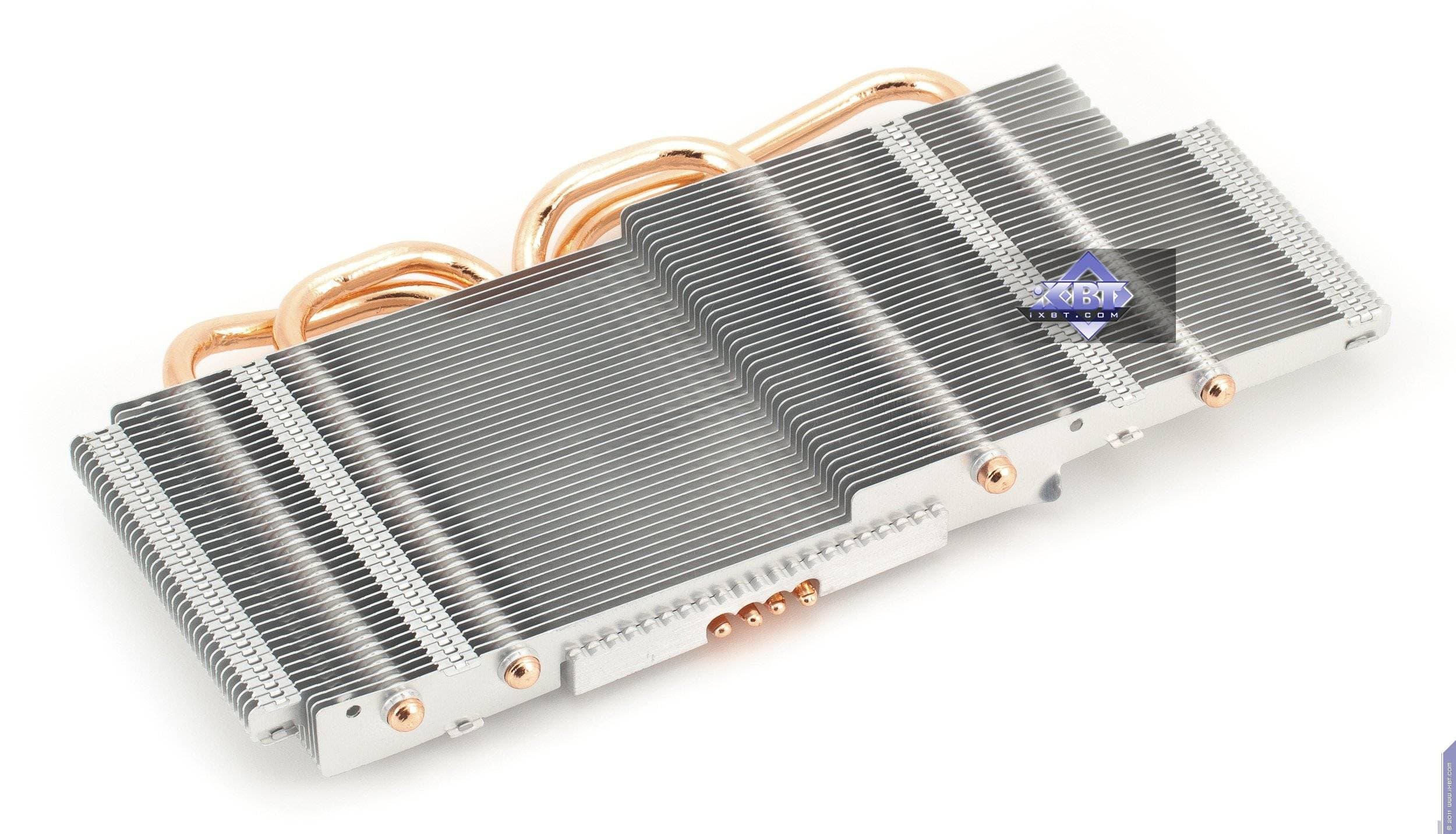

Компания использует уже привычный нашим читателям фирменный стиль своей СО: массивный радиатор с подошвой, прижимающейся к ядру. Конструкция усилена медными тепловыми трубками. Сверху радиатора установлен кожух с двумя высококачественными и очень тонкими вентиляторами, которые также малооборотистые, поэтому СО практически не слышно. Микросхемы памяти без охлаждения. |  |
 | |

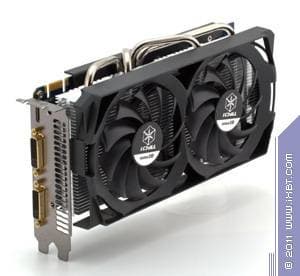

| Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E | |

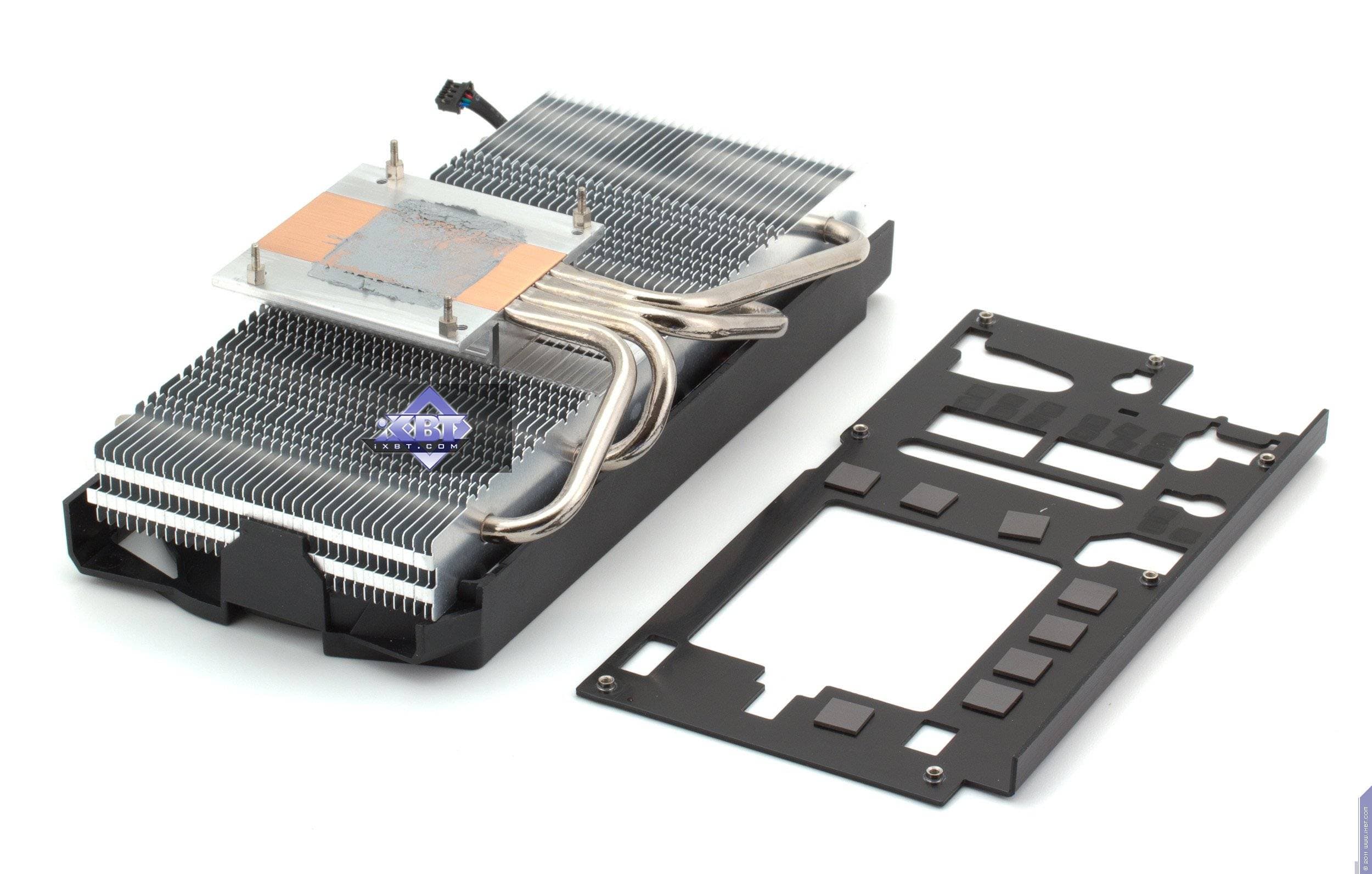

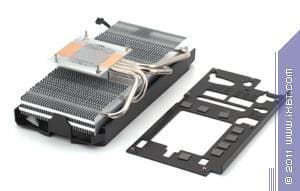

А вот здесь мы видим устройство, похожее по принципу действия, но усиленное металлической пластиной-радиатором для микросхем памяти. Фирменный кулер iChill имеет 2 вентилятора, работающих на малых оборотах, однако все-таки их немного слышно. Полностью бесшумной СО назвать не могу. |  |

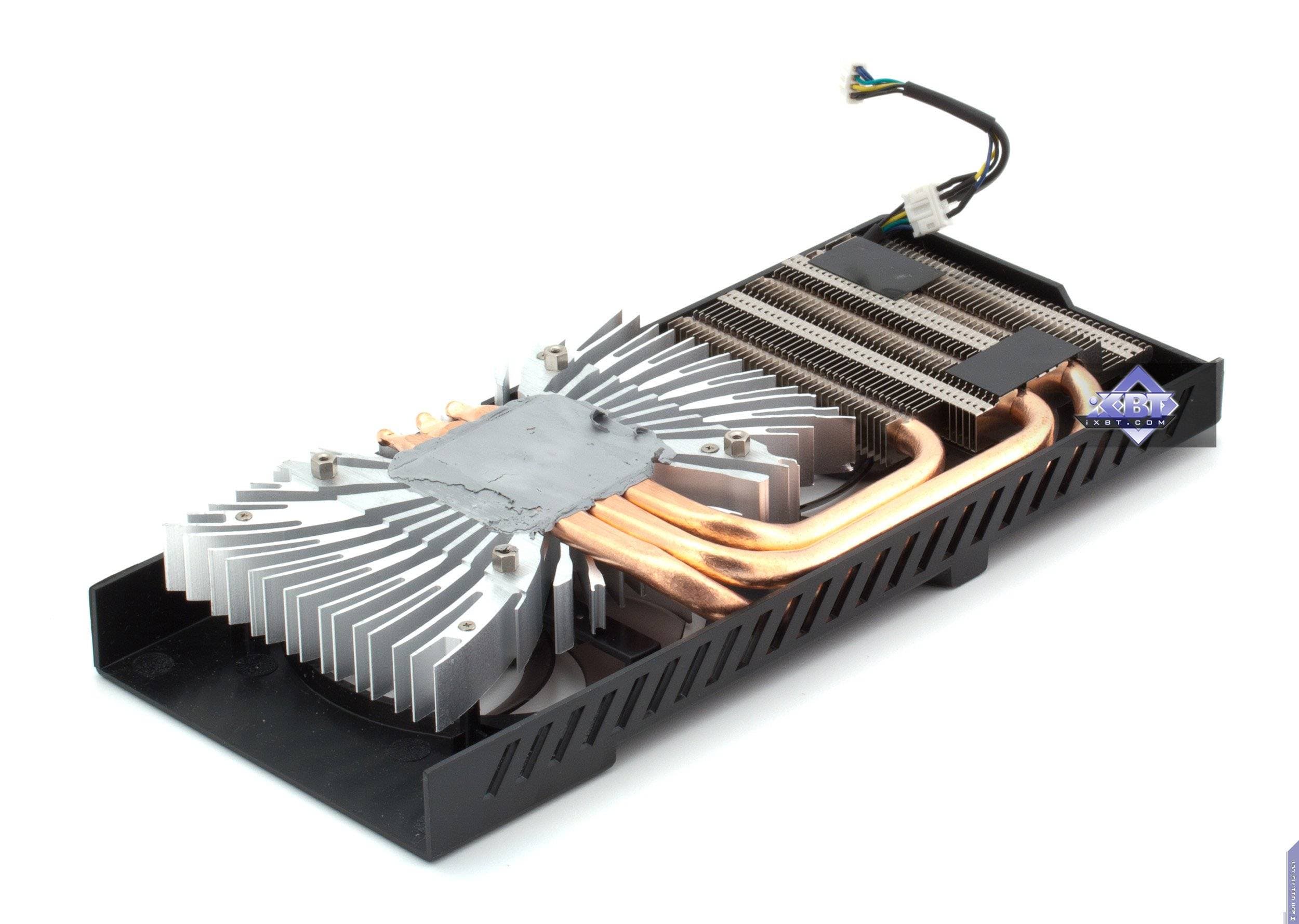

| Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E | |

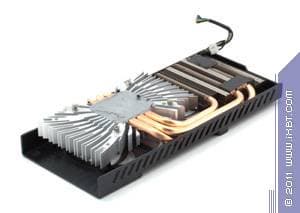

Эта СО схожа с предыдущими только в одном: в наличии двух вентиляторов в кожухе. А сама конструкция иная, она состоит из двух радиаторов: один — звездообразной формы, прижимается к ядру и расположен под первым вентилятором, а второй — пластинчатого типа и расположен под вторым вентилятором. Тепловые трубки передают тепло от первого радиатора ко второму. Вентиляторы хоть и работают на невысоких оборотах, все равно немного слышны. |  |

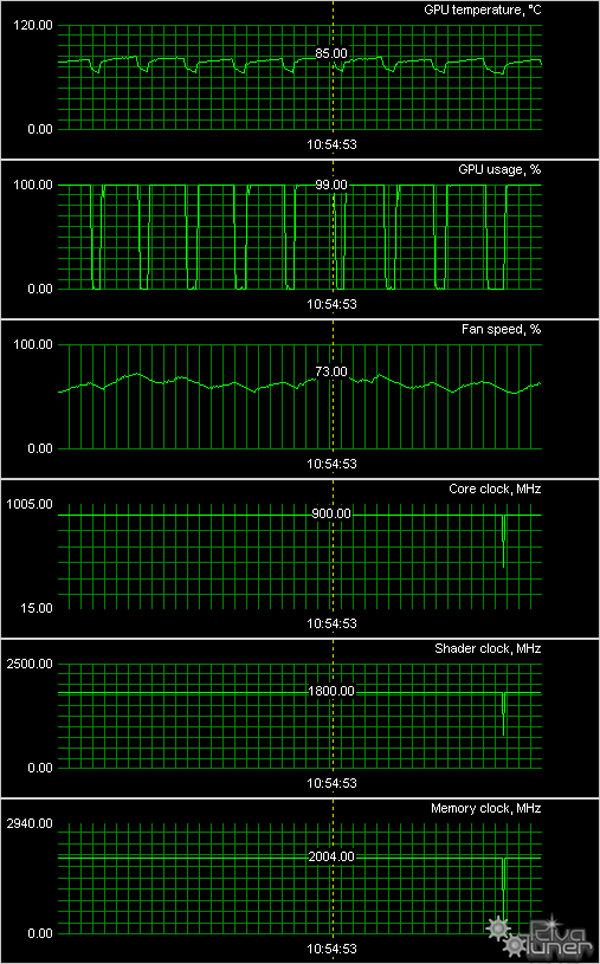

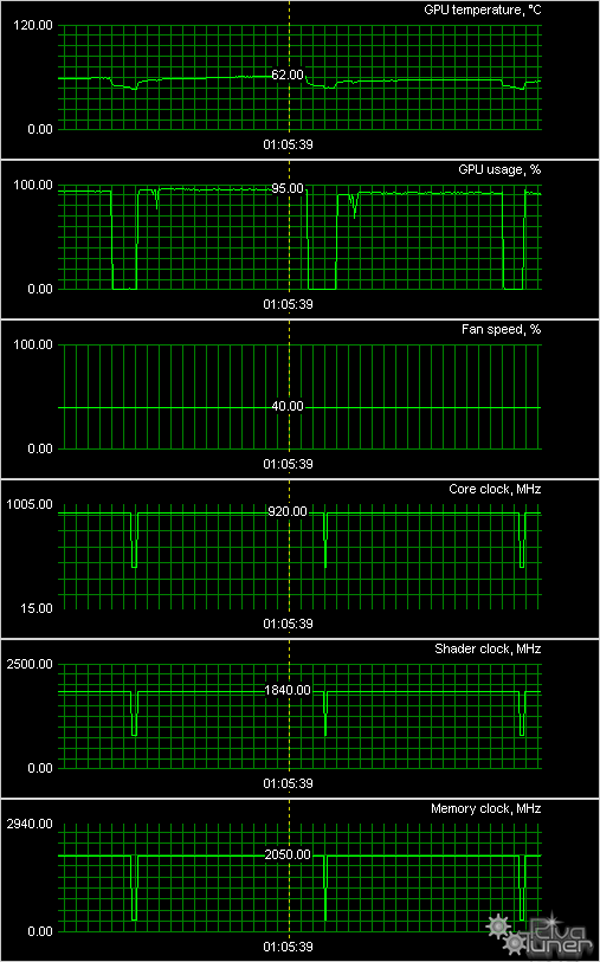

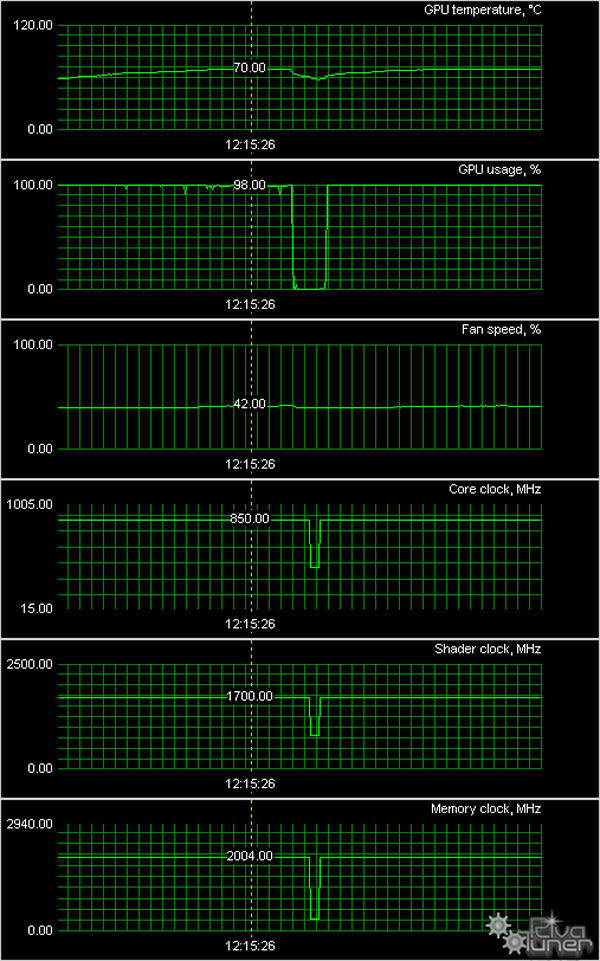

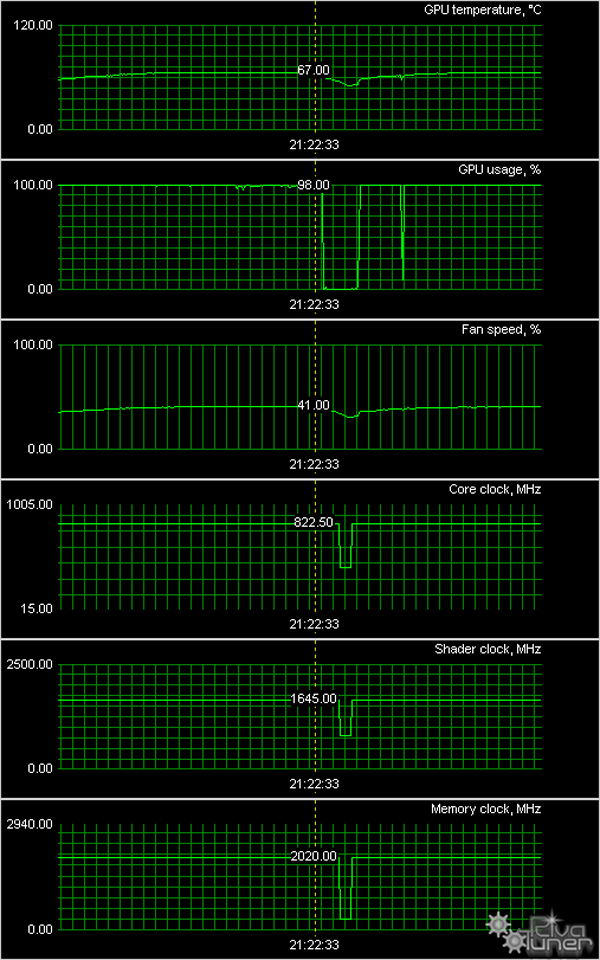

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:
| Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E | |
|---|---|
 | |
| Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E | |
 | |
| Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E | |
 | |
| Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E | |
 | |
Все карты гонялись под сильной нагрузкой в 3D в течение 6 часов каждая, и мониторинг показал, что эффективность СО у карт Gainward, Inno3D, Leadtek примерно равна и находится на очень высоком уровне. Несколько странно было видеть 85 градусов на ядре у карты Gigabyte, однако, как выяснилось, производитель нарочно замедлил вентиляторы до минимума, стараясь получить совершенно бесшумную СО, и это ему удалось. А 85 градусов на ядре у таких карт — не опасно.
Теперь о комплектации.
Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и адаптер mini-HDMI-to-HDMI (кроме карты Gainward, у которой полноразмерный выход HDMI).

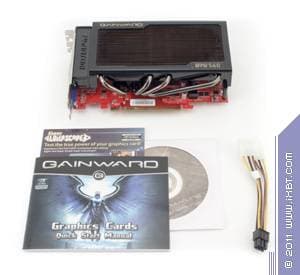

| Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E | |
|---|---|

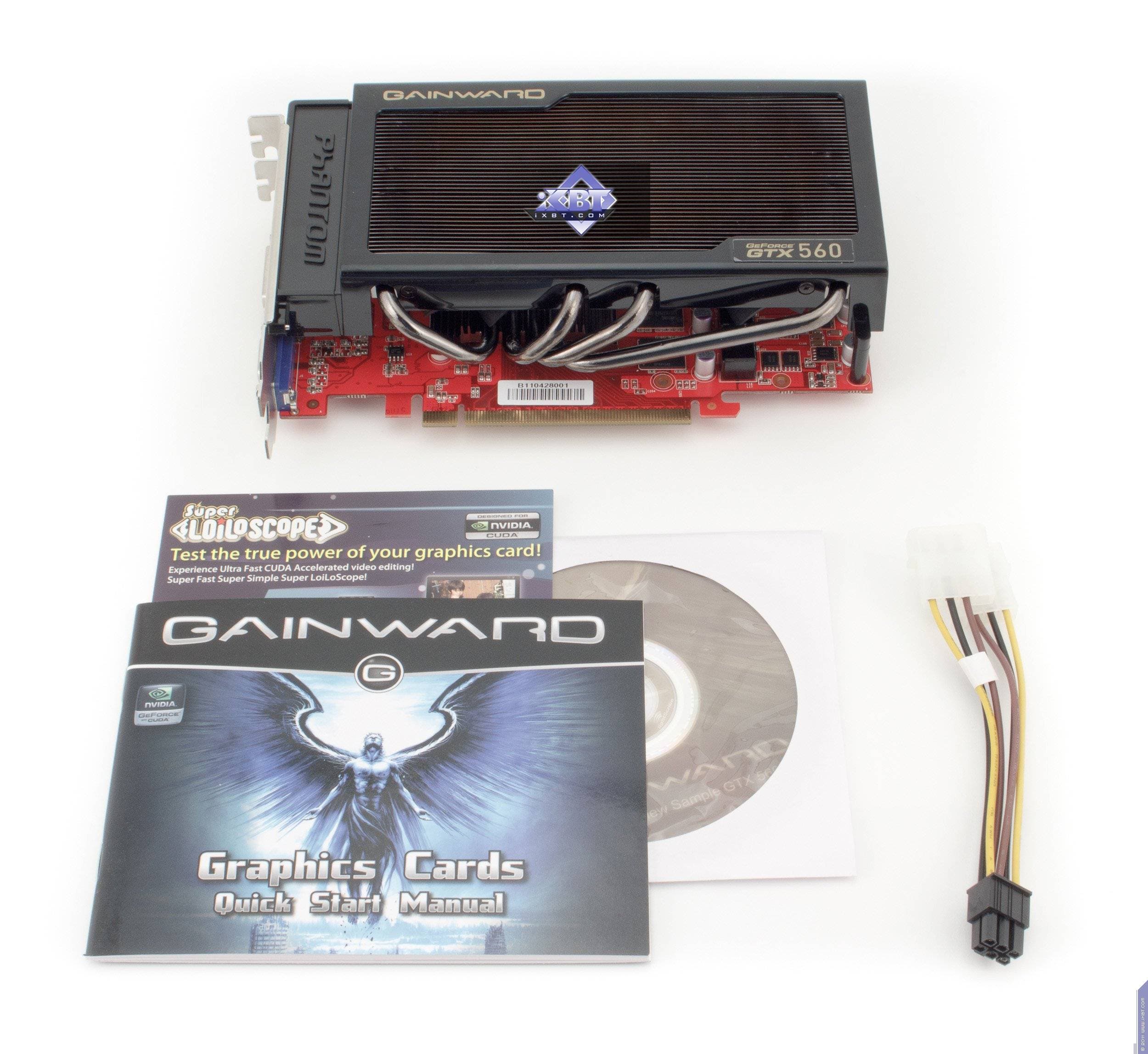

Базовый комплект плюс разветвитель питания. |  |
| Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E | |
Карта попала к нам в OEM-виде, поэтому комплекта поставки нет. | — |

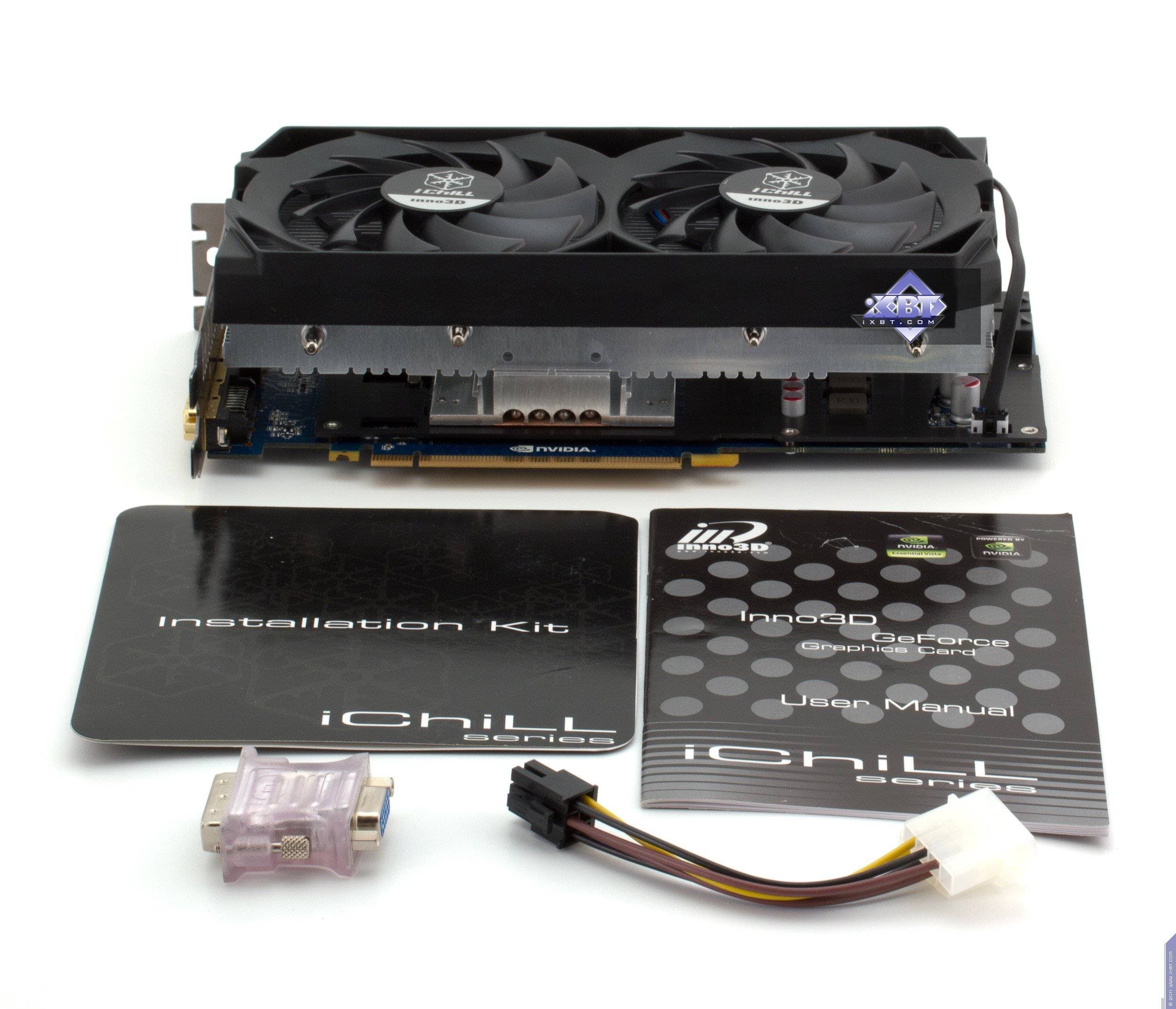

| Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E | |

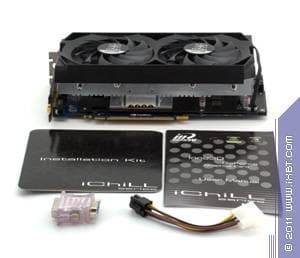

Мы не видим в комплекте переходника mini-HDMI-to-HDMI, однако имеются разветвитель питания и адаптер DVI-to-VGA. |  |

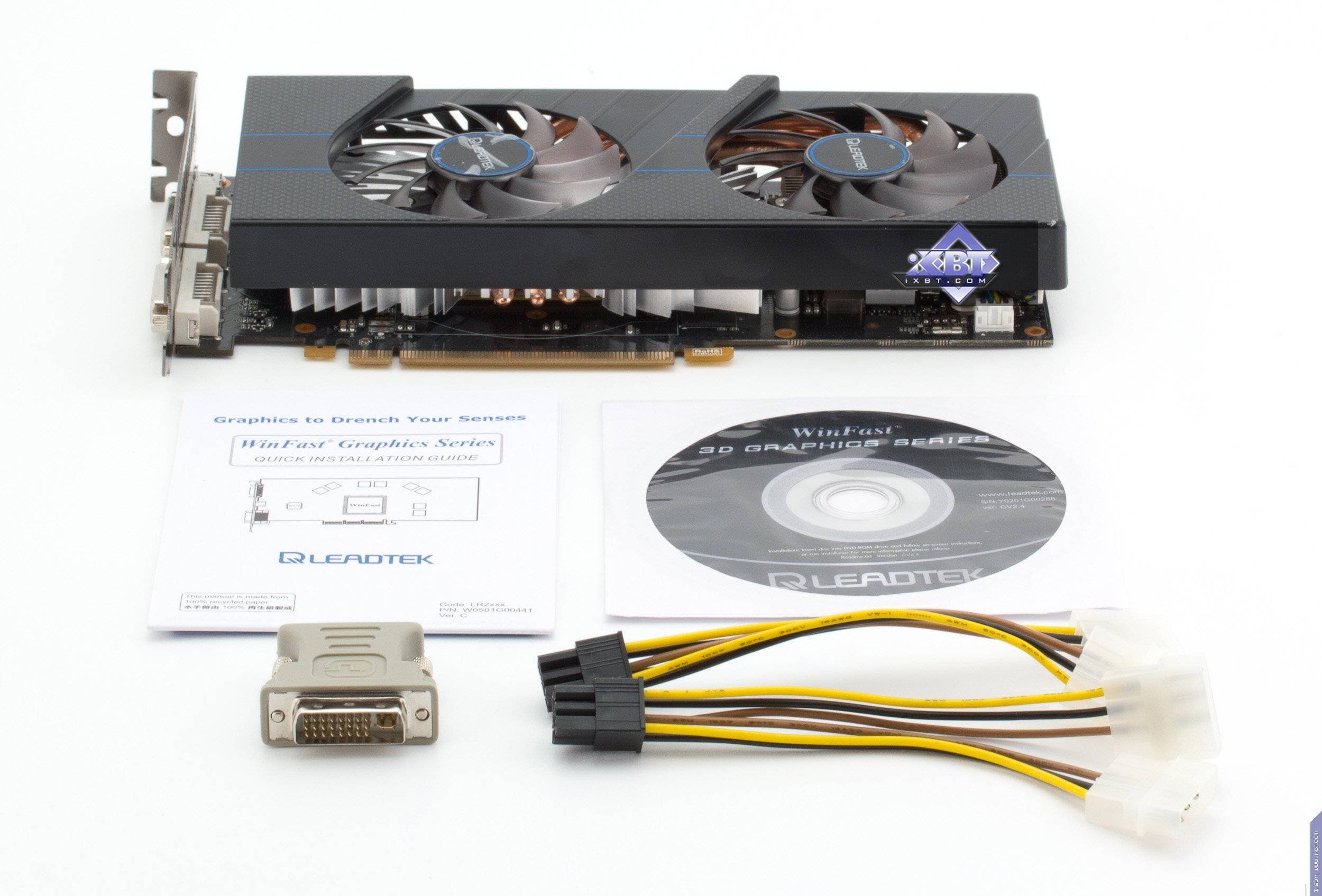

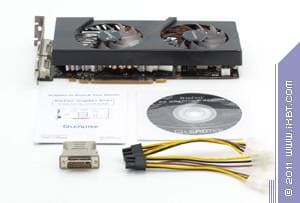

| Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E | |
Такой же комплект. Разница лишь в том, что разветвителей питания — два. |  |
На очереди рассмотрение упаковок.
| Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E | |
|---|---|
Фирменный для Phantom-серии черный стиль. Внутри суперобложки имеется картонный бокс, в котором по отсекам разложен весь комплект. Карта упакована в мягкий толстый пакет и жестко закреплена в своем отсеке, поэтому проблем при перевозке быть не должно. |  |
 | |
| Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E | |
Упаковки нет. | — |
| — | |

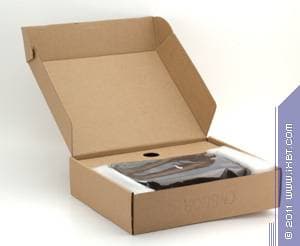

| Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E | |
У этой карты упаковка имеет такой же строгий черно-белый стиль — фирменный стиль для iChill-серии. Внутри суперобложки — тоже картонка, в которой весь комплект. Карта закреплена в специальных распорках из пенополиуретана, поэтому «болтанка» при перевозке исключена. К большому сожалению, на лицевой стороне коробки нет вообще никаких опознавательных знаков, характеризующих карту. Только серия и лого. Да, сбоку есть стикер с названием карты, однако все это вместе говорит об «особом» отношении к выделению своих продуктов и об «экономии на спичках» при выпуске упаковок для каждой карты. |  |
 | |

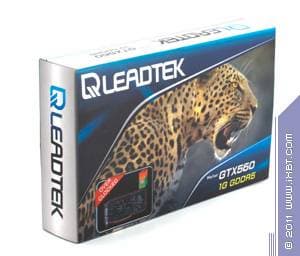

| Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E | |

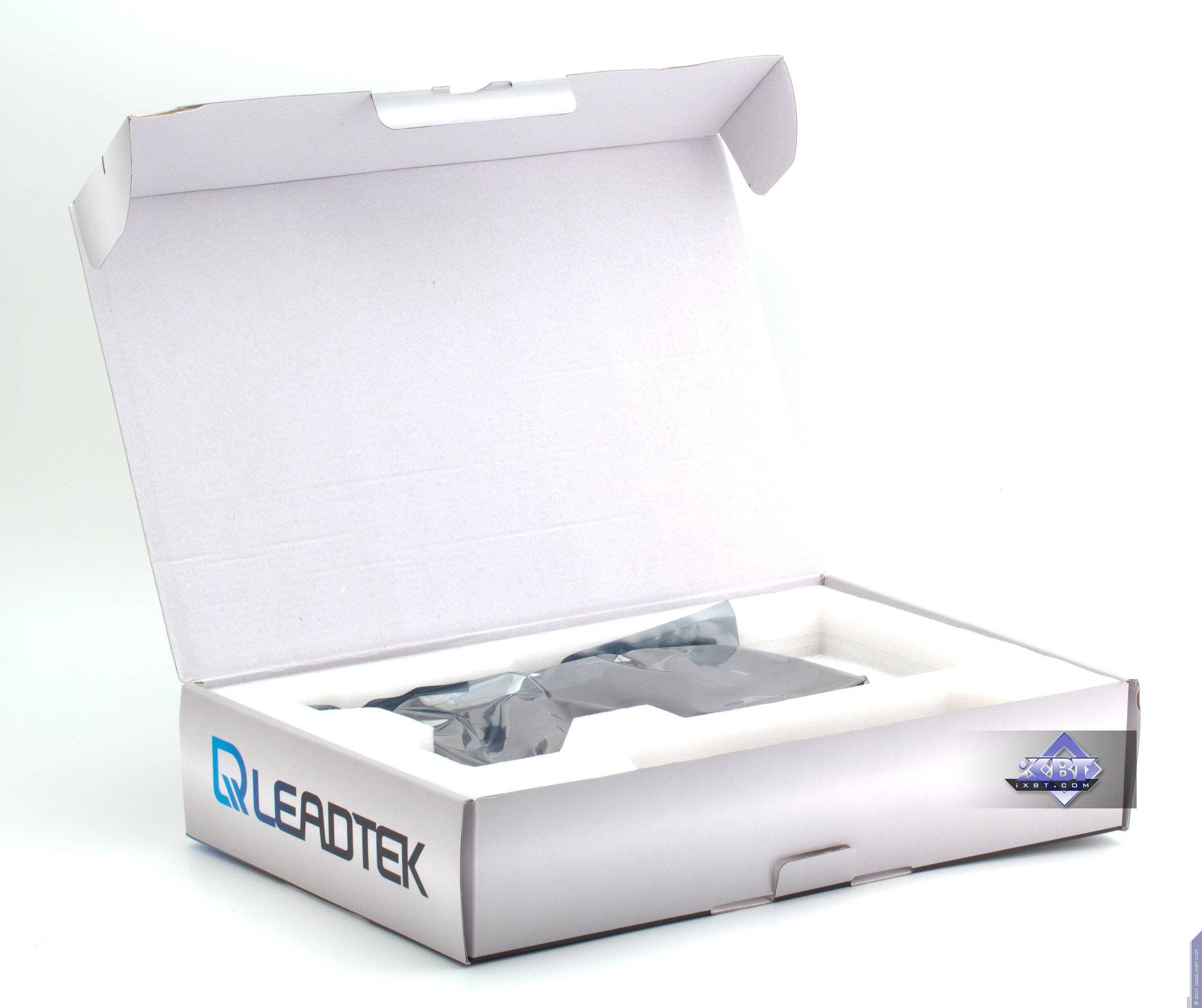

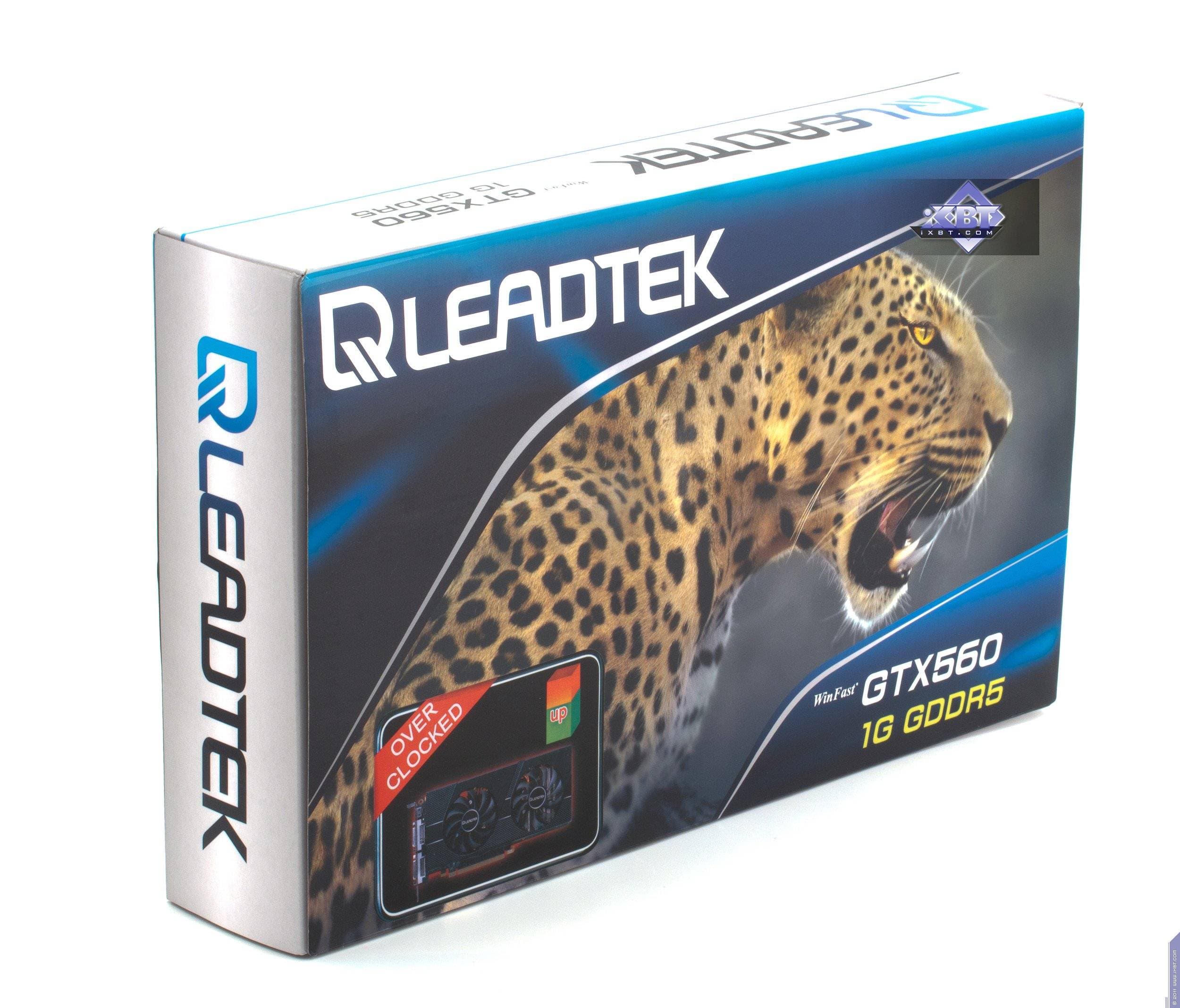

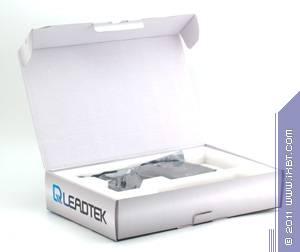

Мы видим картонную коробку без суперобложки, выполненную в новом фирменном стиле Leadtek. Все характеристики карты приведены (желательно бы еще указывать и шину обмена с памятью). Внутри все разложено по отсекам из пенополиуретана, поэтому карта надежно закреплена. |  |
 | |
Установка и драйверы
Конфигурация тестового стенда:
- Компьютер на базе Intel Core i7-975 (Socket 1366)
- процессор Intel Core i7-975 (3340 МГц);
- системная плата Asus P6T Deluxe на чипсете Intel X58;
- оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
- жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
- блок питания Tagan TG900-BZ 900 Вт.
- операционная система Windows 7 SP1 64-битная; DirectX 11;
- монитор Dell 3007WFP (30″);
- драйверы ATI версии Catalyst 11.5; Nvidia версии 275.27.
VSync отключен.
Результаты тестов: сравнение производительности
В качестве инструментария мы использовали:
- Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка. - 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.
- Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.
- Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Щергина за предоставление бенчмарка и помошь в настройках работы. - Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
Благодарим компанию AMD за предоставление лицензионного продукта. - Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
- Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
Благодарим компанию Nvidia за предоставление лицензионного продукта.
Читатели, которые хорошо разбираются в 3D-видеокартах, смогут сделать выводы самостоятельно, посмотрев на результаты, представленные на диаграммах далее. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.
Есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.
Теперь посмотрим на тесты.
У нас рассмотренные видеокарты имеют частоты по ядру: 822, 850, 900 и 920 МГц. При этом номинальная частота для GTX 560 по ядру — 810 МГц, поэтому мы уже традиционно берем 2 набора результатов: на самой малой частоте и на самой высокой — и помещаем их на диаграммы. Остальные промежуточные значения читатели легко смогут примерно определить сами — это несложно.
- Unigine Tropics Benchmark
- Far Cry 2
- Unigine Heaven Benchmark DirectX 11.0
- Aliens versus Predator (2010)
- Crysis Warhead, Cargo
- Formula 1 (2010)
- 3DMark 11 Graphics Marks
- Colin McRae: DiRT2
- Metro 2033
- Just Cause 2
Выводы
Что можно сказать в целом по Geforce GTX 560? Результаты показывают, что это по сути прямой конкурент Radeon HD 6870, поэтому цена должна быть адекватной этому решению AMD. Да, когда-то мы думали, что конкурировать с HD 6870 будет Geforce GTX 560 Ti, но там произошло смещение в позиционировании, и Ti-вариант GTX 560 конкурировал с Radeon HD 6950 1 ГБ. По тестам заметно, что иногда GTX 560 уступает сопернику в лице HD 6870, и при этом последний дешевле, так что рекомендуем внимательно изучать ценники. По сути, Radeon HD 6870 является чуть более выгодным приобретением на середину июля-2011.
Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E — великолепное улучшение базового GTX 560, имеющее очень эффективную СО, что обеспечивает хороший потенциал для разгона. Наша карта легко заработала на 950 МГц по ядру!
Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E — также отличное улучшение стандартного GTX 560, и в данном случае частоты работы были повышены уже изначально, что делает это решение крайне выгодным относительно обычного Radeon HD 6870. Впрочем, надо учитывать, что и в том стане есть разогнанные HD 6870, которые по ценам могут оказаться даже более привлекательными. Поэтому смотрите на цены.
Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E — по частоте работы эта карта в лидерах, и производительность у нее отличная. То, что СО чуть-чуть шумит — можно игнорировать (уровень шума не настолько велик). В целом прекрасный продукт, у которого скорость является первоочередным аргументом.
Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E — самый скромный представитель GTX 560 из рассмотренных сегодня. И частоты не сильно повышены, хотя на карте написано OverClocked (850 МГц против 810 по номиналу — на сегодня это смешной разгон), и СО хоть и очень эффективная, но чуть шумновата. Поэтому надо смотреть опять-таки на цены. Сразу скажу, что шум не критичного уровня. Однако эстетам, которые способны отличить звук, проходящий по золотым и обычным алюминиевым проводам и разъемам акустических систем, он может не понравиться. :) У меня лично нареканий к этой карте нет. Хороший продукт. И после обдумывания мы все же решили и его наградить за оригинальный дизайн. Все-таки инженеры старались.
Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.
По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за август 2011 года) карты:
- Gainward Geforce GTX560 Phantom2 1024 МБ 256-битной GDDR5 PCI-E
- Gigabyte Geforce GTX560 Superoverclock (GV-N56GSO-1GI) 1024 МБ 256-битной GDDR5 PCI-E
- Inno3D Geforce GTX560 iChill 1024 МБ 256-битной GDDR5 PCI-E
- Leadtek WinFast GTX560 (Geforce GTX560) 1024 МБ 256-битной GDDR5 PCI-E
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| GTX 560 — $107(9) | HD 6850 — $145(на 11.01.16) |
| GTX 560 — $107(9) | GTX 460 1 ГБ — Н/Д(0) |
| GTX 560 — $107(9) | HD 6870 — $94(4) |
