Geforce GTX 560 Ti в исполнении Gigabyte и KFA2

Gigabyte Geforce GTX 560 Ti SuperOverClock WindForce 1024 МБ 256-битной GDDR5, PCI-E (GV-N560SO-1GI)
KFA2 Geforce GTX 560 Ti EX OC Anarchy Cooler Edition 1024 МБ 256-битной GDDR5, PCI-E

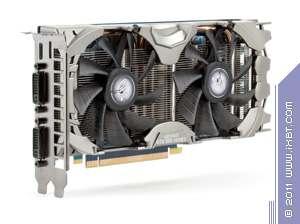

Оригинальные и интересные ускорители на базе GeForce GTX 560 Ti, фото 1

Содержание

Продолжаем разговор (слышен звук выкинутого в окно плюшевого миш… старого 3D-ускорителя).

©«Малыш и Карлсон», мультфильм.

И продолжаем тему о новых серийно выпущенных видеокартах на базе графического процессора Nvidia Geforce GTX 560 Ti. Заодно и новая загадка с картинкой. Как обычно, требуется угадать, что за город изображен на фото вверху. Подсказки будут в тексте самой статьи.

…Лягушка в террариуме в офисе Galaxy два раза проквакала… Главный маркетолог, расслышавший кваканье как кфаканье, задумчиво произнес: «Кфа-кфа… А может, так и назовем нашу дочернюю компанию?» Поначалу все приняли это за розыгрыш, а потом подумали и согласились, видоизменив Kfa-Kfa в KFA2. Вот так и появилось это странное название компании, которой известный производитель видеокарт Galaxy доверил «окучивать» европейский рынок, включая Россию.

В этот раз мы изучим продукт KFA2, а также широко известного, маститого «волка» на рынке трехмерных ускорителей — компании Gigabyte. При этом название видеокарты KFA2 не просто веселое, но и даже задорно-нахальное. Кстати, о картинке выше: первая буква названия этого места — предпоследняя в слове после «560 Ti» в названии видеокарты KFA2. А всего букв 8.

Платы

Gigabyte Geforce GTX 560 Ti SuperOverClock WindForce 1024 МБ 256-битной GDDR5, PCI-E (GV-N560SO-1GI)
GPU: Geforce GTX 560 Ti (GF114) Интерфейс: PCI Express x16 Частота работы GPU (ROPs) (МГц): 1000 (номинал — 822) Частота работы памяти (физическая (эффективная)) (МГц): 1145 (4580) (номинал — 1000 (4000)) Ширина шины обмена с памятью (бит): 256 Число вычислительных блоков в GPU/частота работы блоков (МГц): 384/2000 (номинал — 384/1644) Число операций (ALU) в блоке: 1 Суммарное число операций (ALU): 384 Число блоков текстурирования: 64 (BLF/TLF/ANIS) Число блоков растеризации (ROP): 32 Размеры (мм): 210×100×33 (последняя величина — максимальная толщина видеокарты) Цвет текстолита: синий RAMDACs/TMDS: интегрированы в GPU Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×mini-HDMI Поддержка многопроцессорной работы: SLI (Hardware)
KFA2 Geforce GTX 560 Ti EX OC Anarchy Cooler Edition 1024 МБ 256-битной GDDR5, PCI-E
GPU: Geforce GTX 560 Ti (GF114) Интерфейс: PCI Express x16 Частота работы GPU (ROPs) (МГц): 835 (номинал — 822) Частота работы памяти (физическая (эффективная)) (МГц): 1000 (4000) (номинал — 1000 (4000)) Ширина шины обмена с памятью (бит): 256 Число вычислительных блоков в GPU/частота работы блоков (МГц): 384/1670 (номинал — 384/1644) Число операций (ALU) в блоке: 1 Суммарное число операций (ALU): 384 Число блоков текстурирования: 64 (BLF/TLF/ANIS) Число блоков растеризации (ROP): 32 Размеры (мм): 195×100×33 (последняя величина — максимальная толщина видеокарты) Цвет текстолита: синий RAMDACs/TMDS: интегрированы в GPU Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×mini-HDMI Поддержка многопроцессорной работы: SLI (Hardware)

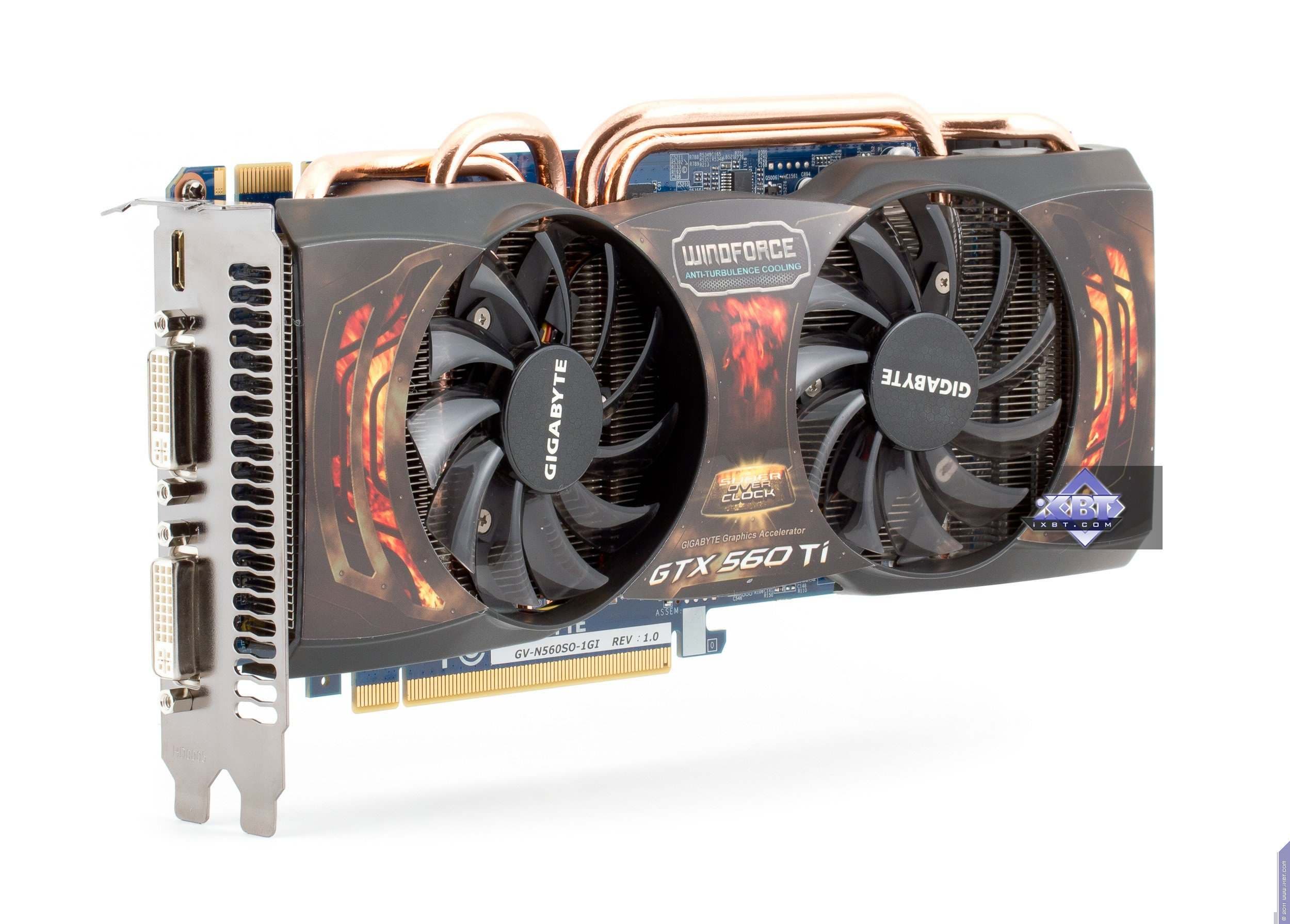

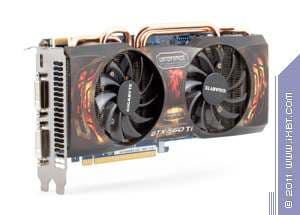

Gigabyte Geforce GTX 560 Ti SuperOverClock WindForce 1024 МБ 256-битной GDDR5, PCI-E (GV-N560SO-1GI)
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц.

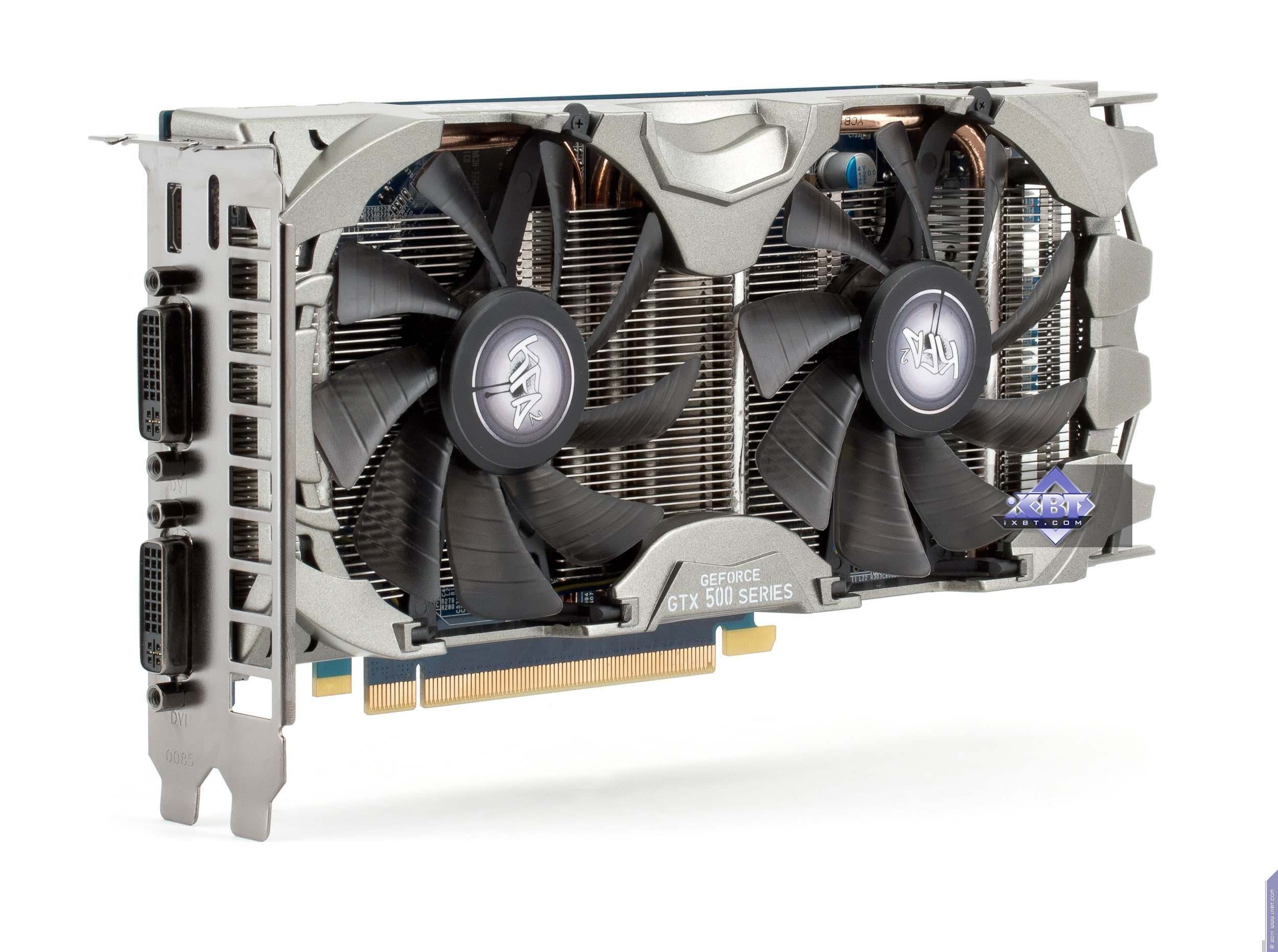

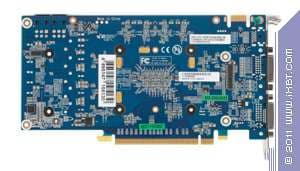

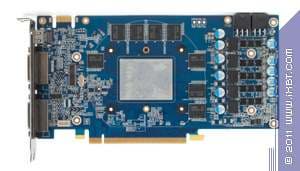

KFA2 Geforce GTX 560 Ti EX OC Anarchy Cooler Edition 1024 МБ 256-битной GDDR5, PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц. А вторая буква названия места с картинки в начале статьи — она же четвертая в слове Geforce.

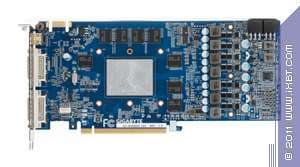

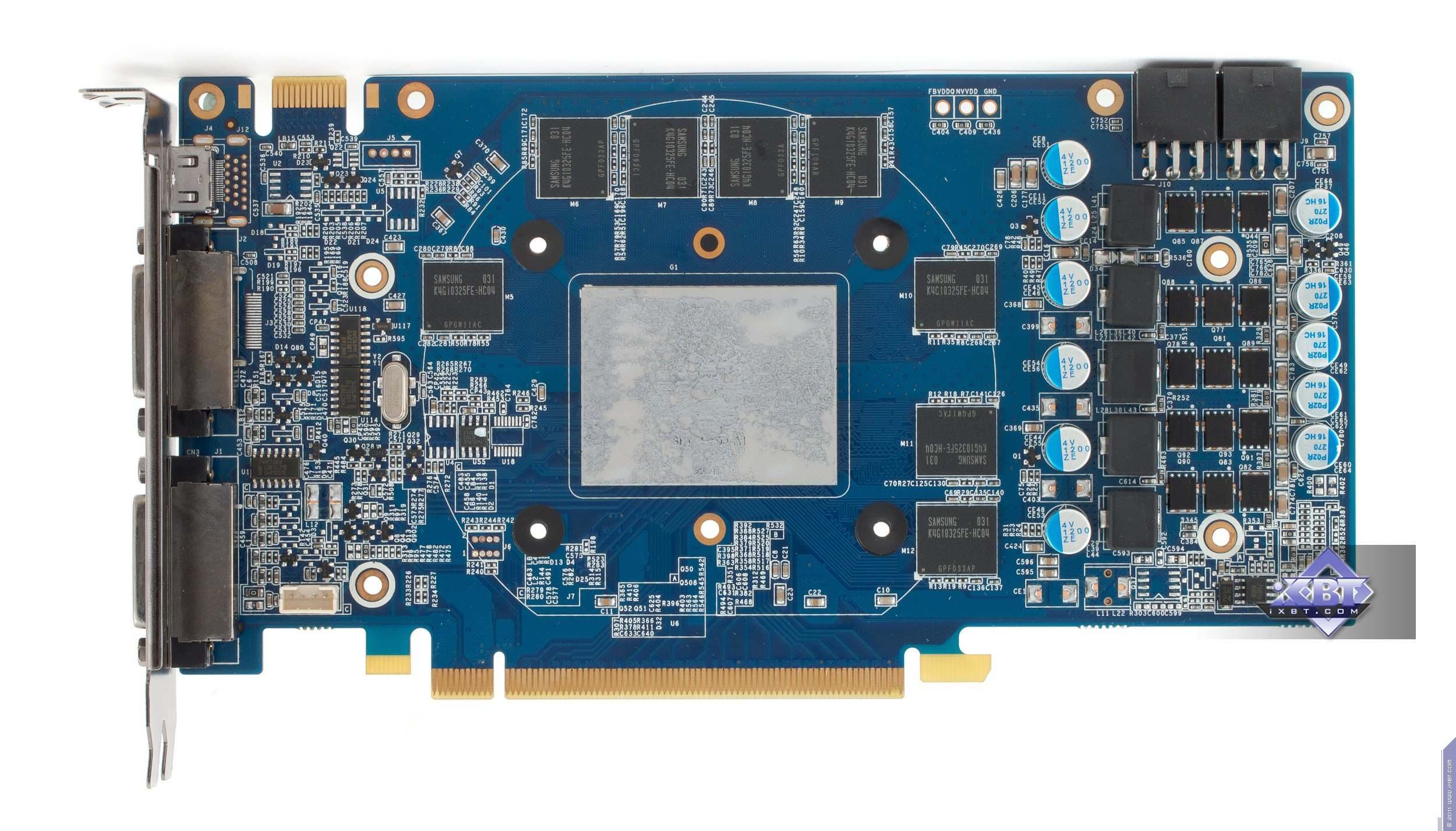

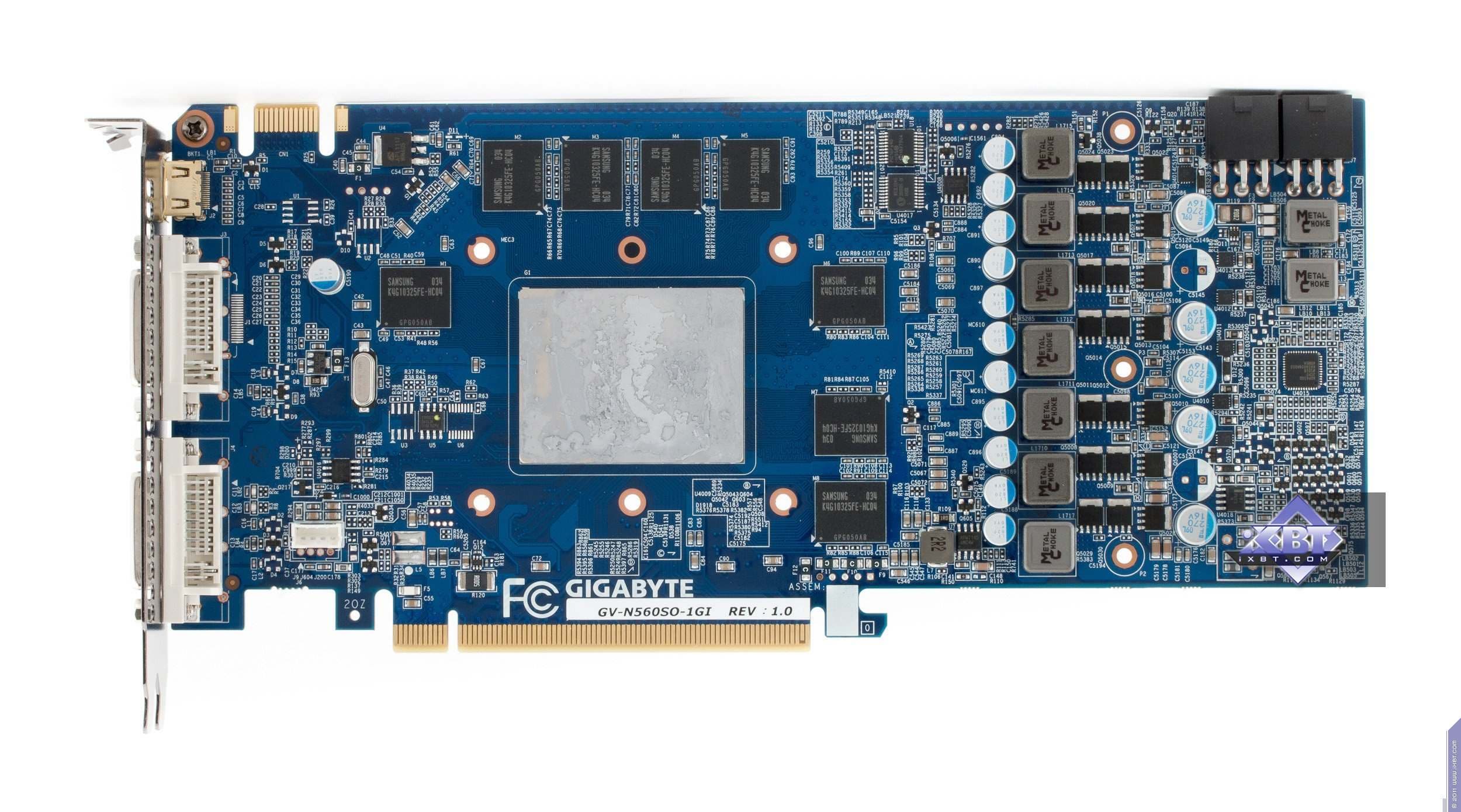

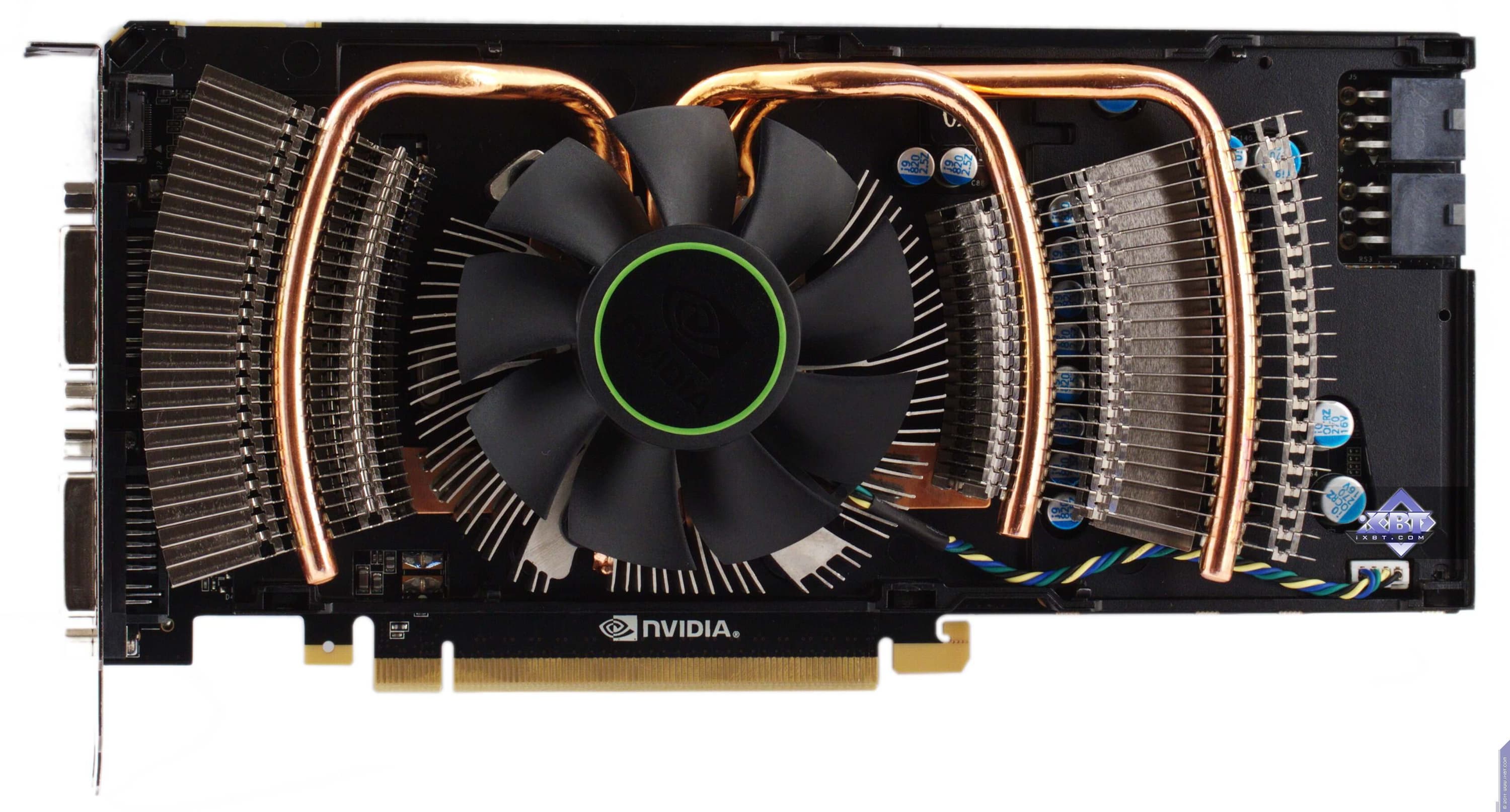

Сравнение с эталонным дизайном, вид спереди
Gigabyte Geforce GTX 560 Ti SuperOverClock WindForce 1024 МБ 256-битной GDDR5, PCI-E (GV-N560SO-1GI)	Reference card Nvidia Geforce GTX 560 Ti

KFA2 Geforce GTX 560 Ti EX OC Anarchy Cooler Edition 1024 МБ 256-битной GDDR5, PCI-E	Reference card Nvidia Geforce GTX 560 Ti

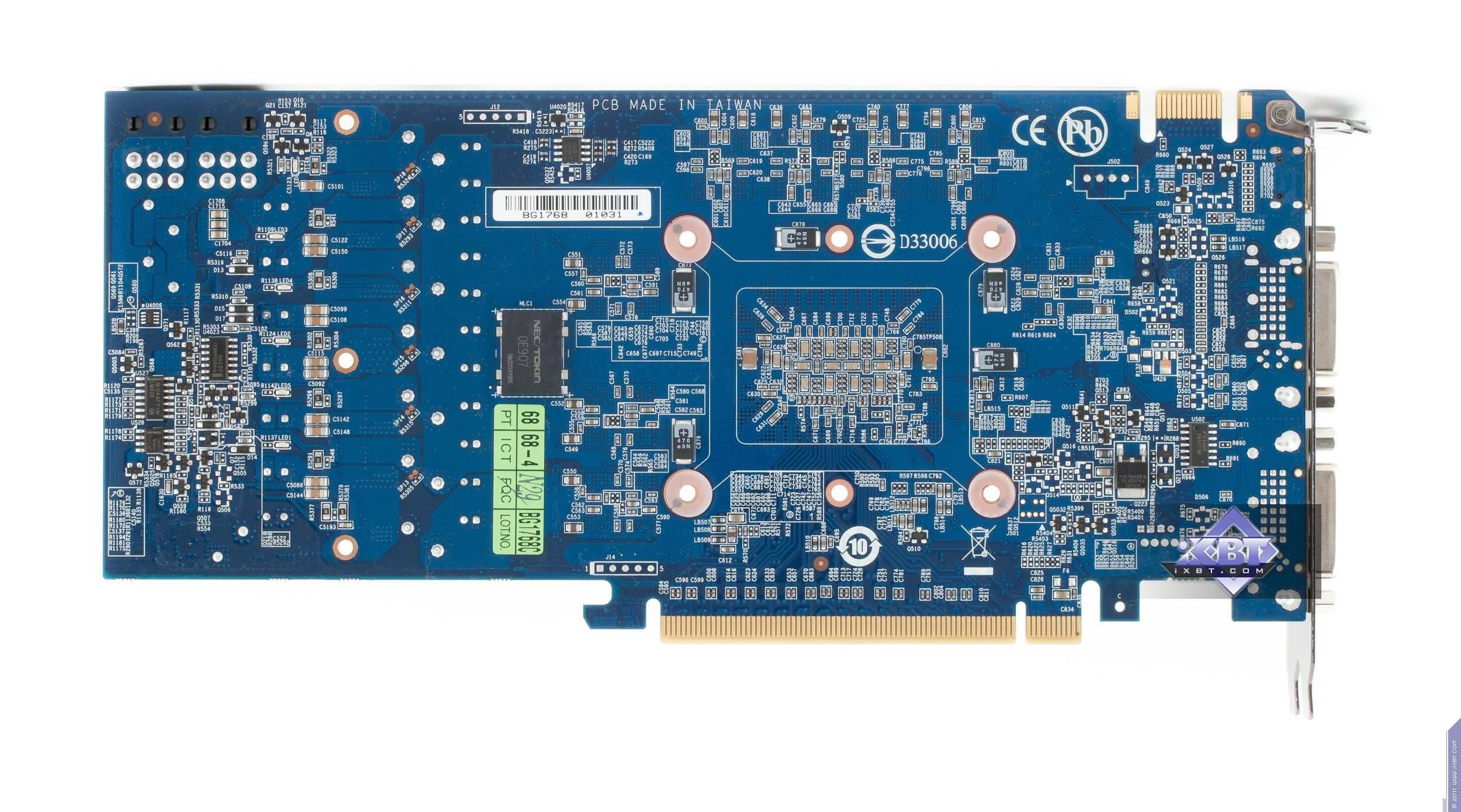

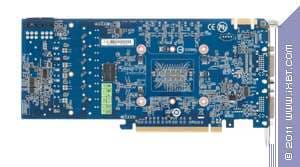

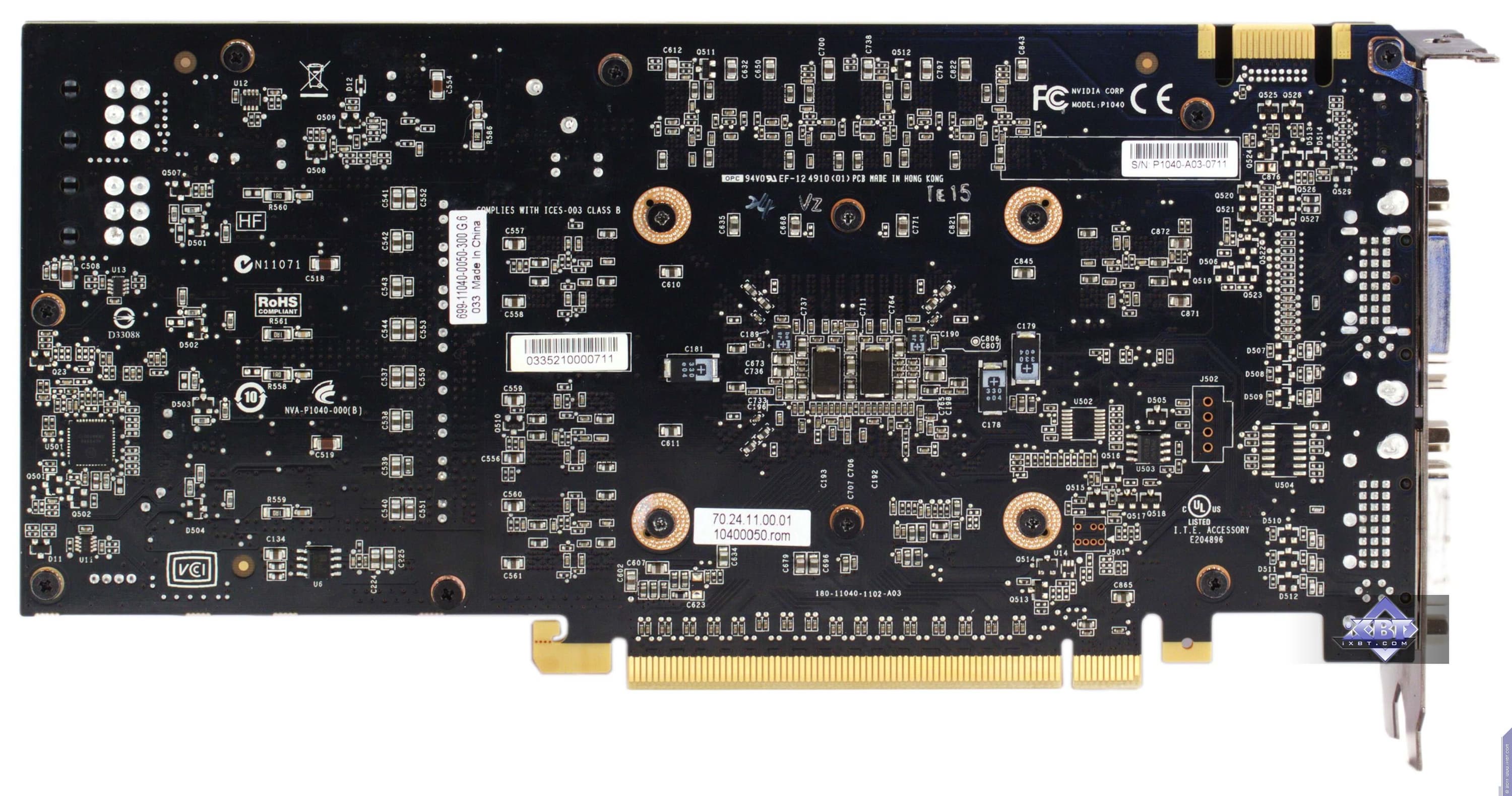

Сравнение с эталонным дизайном, вид сзади

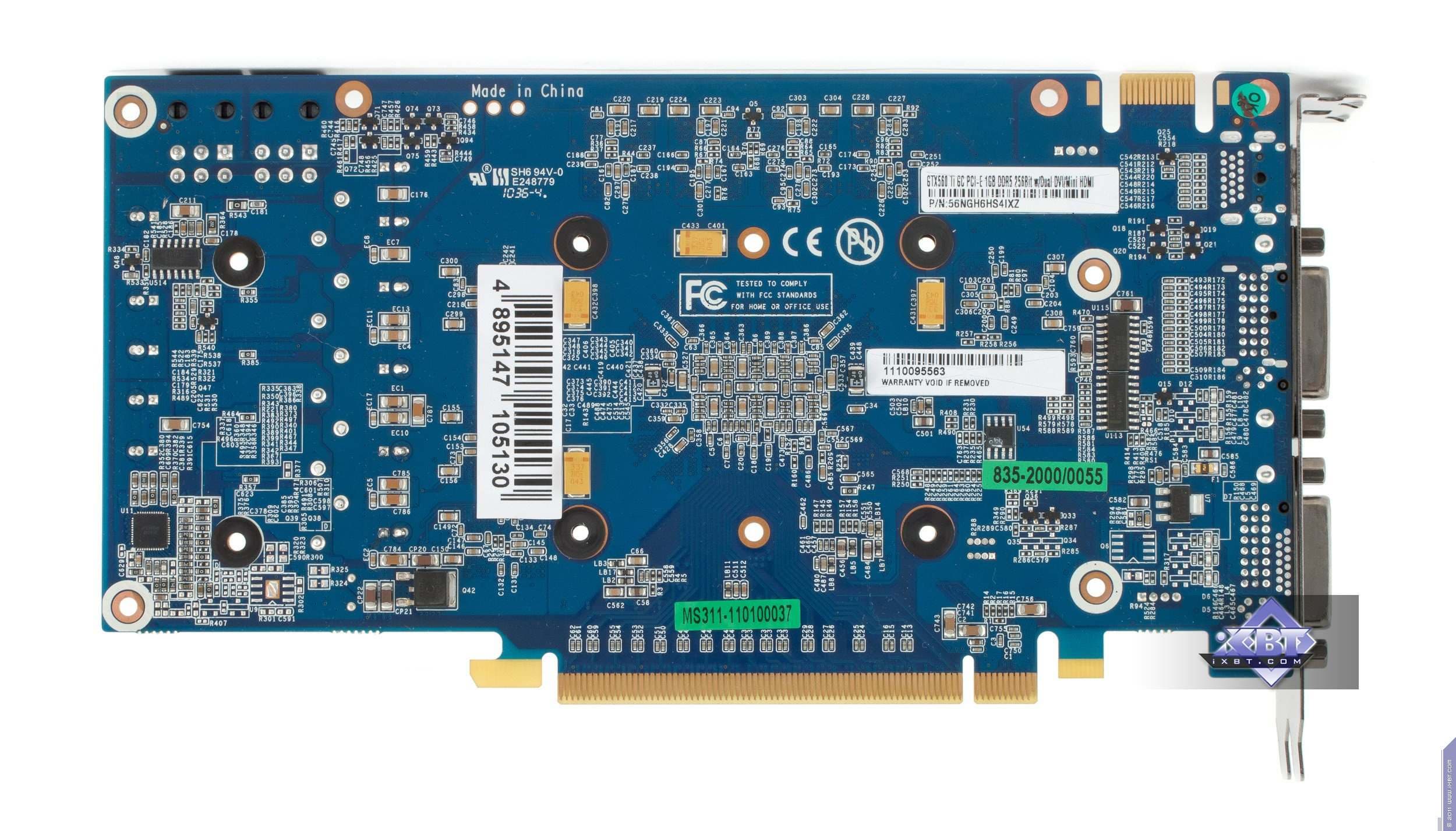

Gigabyte Geforce GTX 560 Ti SuperOverClock WindForce 1024 МБ 256-битной GDDR5, PCI-E (GV-N560SO-1GI)	Reference card Nvidia Geforce GTX 560 Ti

KFA2 Geforce GTX 560 Ti EX OC Anarchy Cooler Edition 1024 МБ 256-битной GDDR5, PCI-E	Reference card Nvidia Geforce GTX 560 Ti

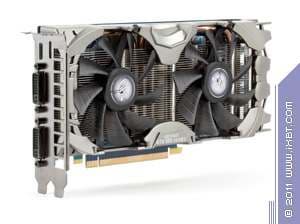

Насчет «Выноса мозга» мы поговорим позже в разделе упаковок, а пока рассмотрим сами карты. Обе они отличаются от эталонного образца. По сути, только размещение микросхем памяти оставлено, как было в референс-дизайне. Значительно отличаются системы питания, но даже несмотря на очень высокие частоты продукта Gigabyte (а значит, требования к силовым модулям предъявляются более строгие) длина его PCB примерно равна эталонной карте. Впрочем, было очевидно, что размеры референс-карты GTX 560 Ti явно избыточные, и всё то же самое можно разместить компактнее. А вот у «кфакающей» карты размеры как раз очень даже компактные. Впрочем, все равно даже самая длинная карта GTX 560 Ti прекрасно помещается в любой системный блок. Последняя (восьмая) и четвертая буква в названии места — первая в суффиксе GTX.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Обе карты имеют гнездо HDMI (данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком), поэтому проблем с такими мониторами также не должно быть. А переходник с мини-HDMI на обычный разъем должен быть в комплекте.

Максимальные разрешения и частоты:

240 Гц максимальная частота обновления
2048×1536@85 Гц — по аналоговому интерфейсу
2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.

Есть смысл сказать, что карты требуют дополнительного питания, причем двумя 6-контактными разъемами.

О системах охлаждения.

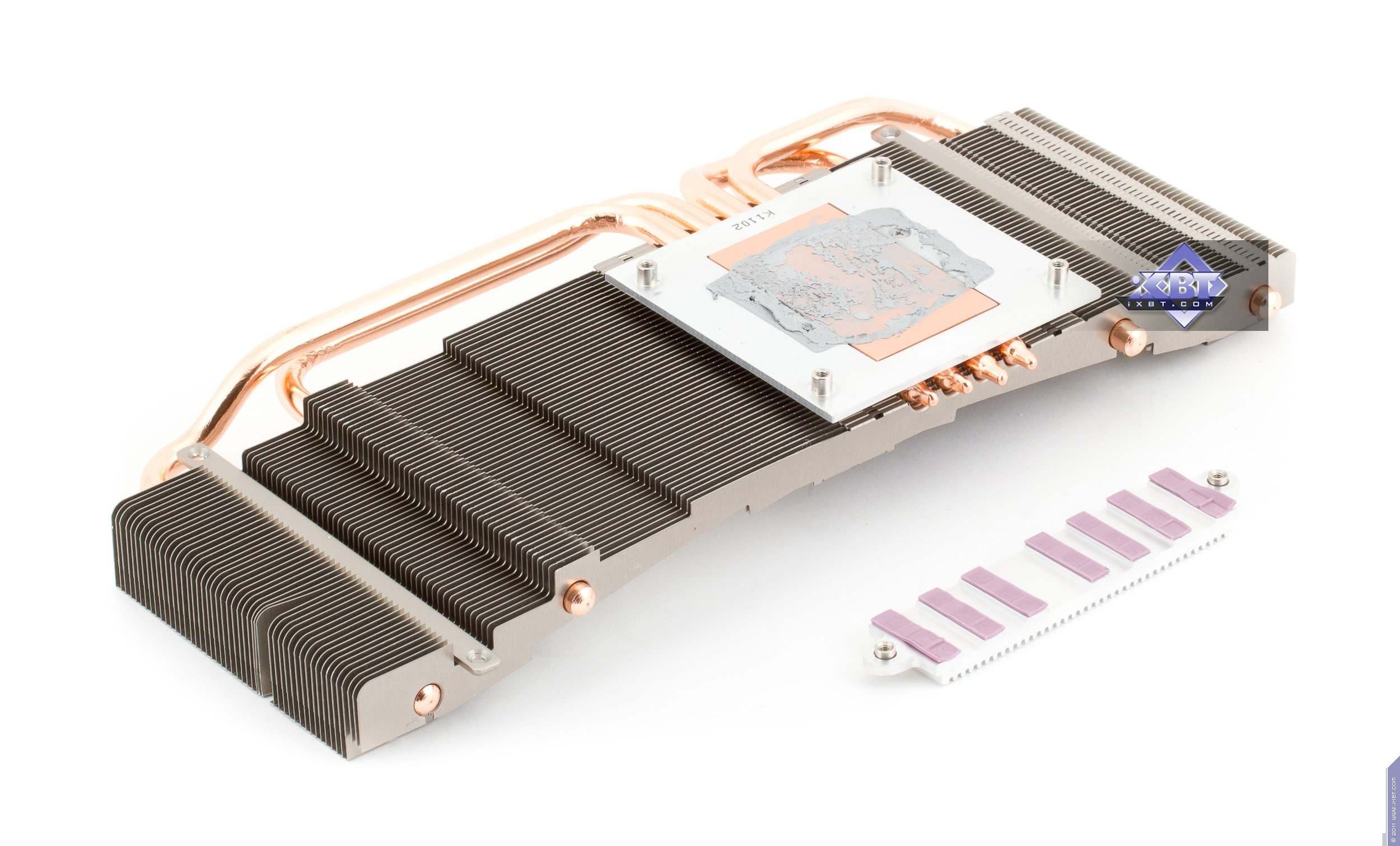

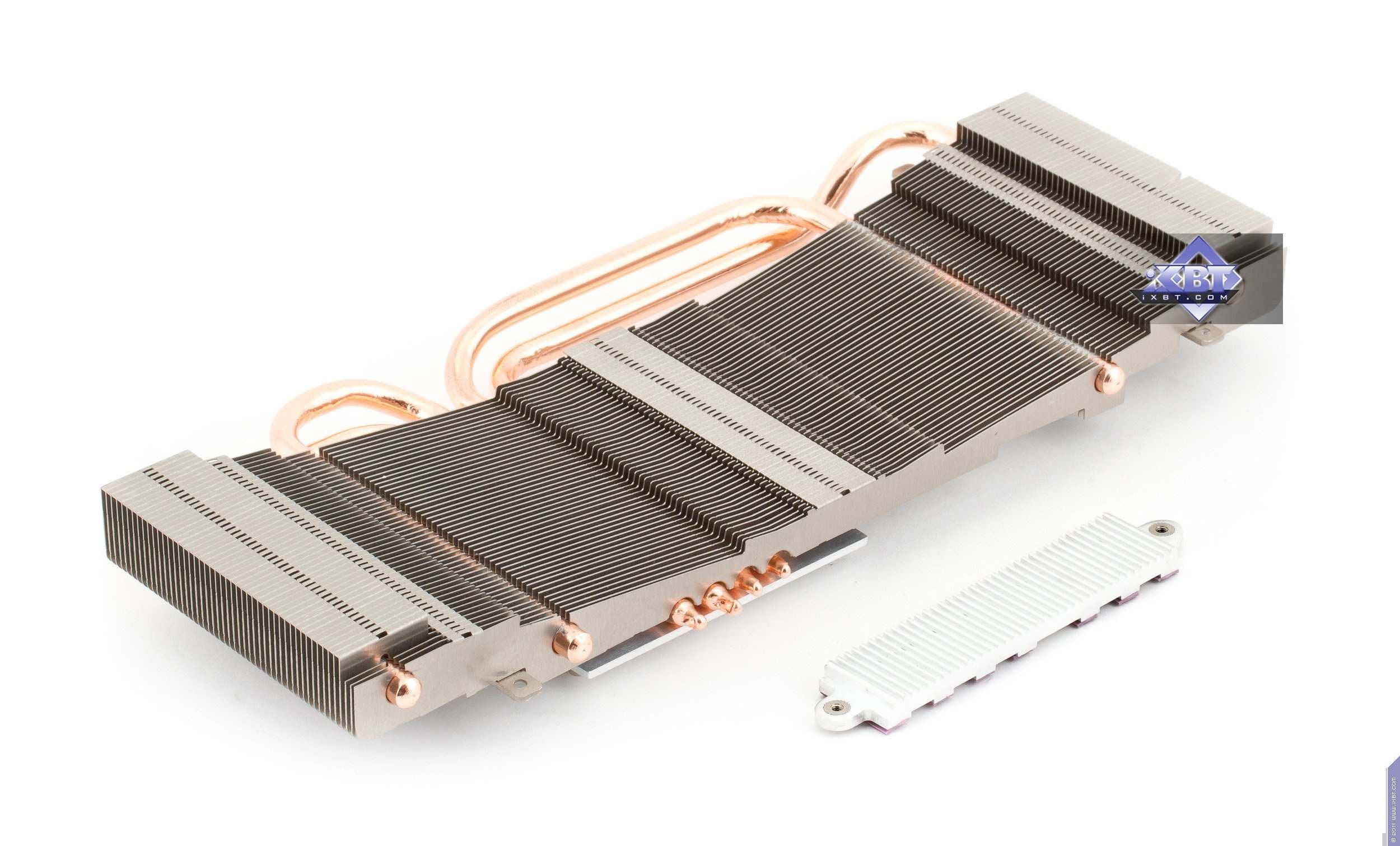

Gigabyte Geforce GTX 560 Ti SuperOverClock WindForce 1024 МБ 256-битной GDDR5, PCI-E (GV-N560SO-1GI)

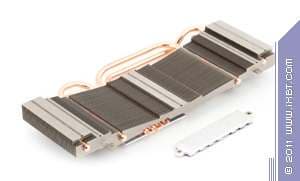

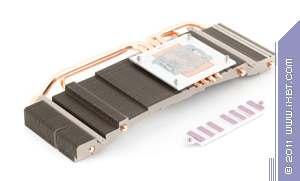

СО состоит из трех частей: кожуха с двумя очень качественными и малооборотистыми вентиляторами, большого радиатора, охлаждающего только ядро (микросхемы памяти не охлаждаются), и небольшой пластины, призванной охлаждать силовые транзисторы блока питания. Центральный радиатор усилен тепловыми трубками, что уже стало стандартом у современных кулеров, тепловые трубки помогают увеличить теплопередачу от ядра к ребрам радиатора. В целом СО очень качественная и практически бесшумная.

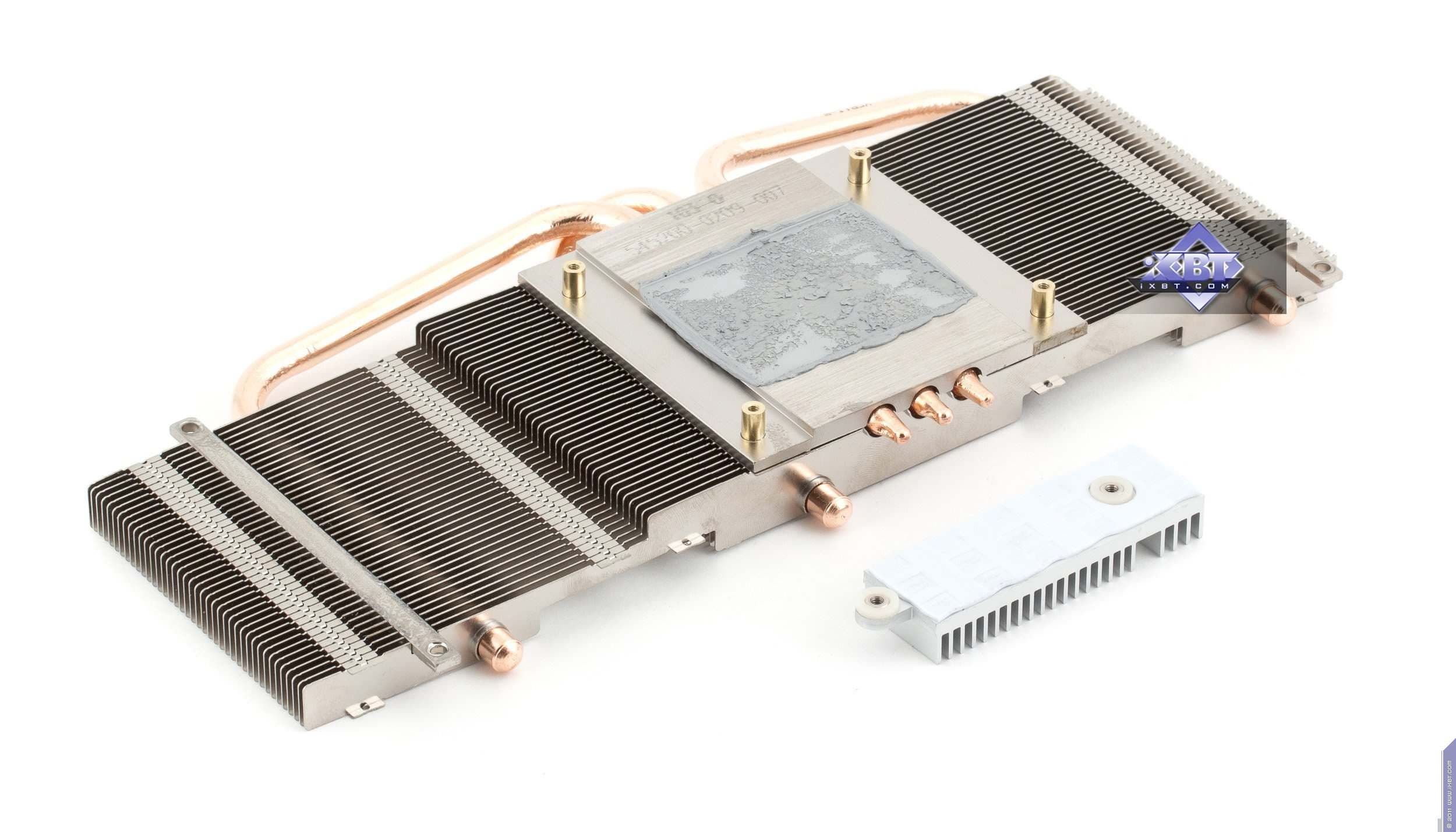

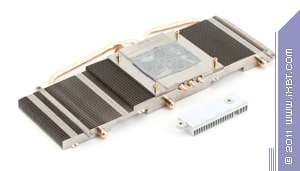

KFA2 Geforce GTX 560 Ti EX OC Anarchy Cooler Edition 1024 МБ 256-битной GDDR5, PCI-E

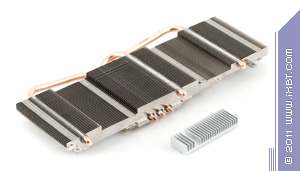

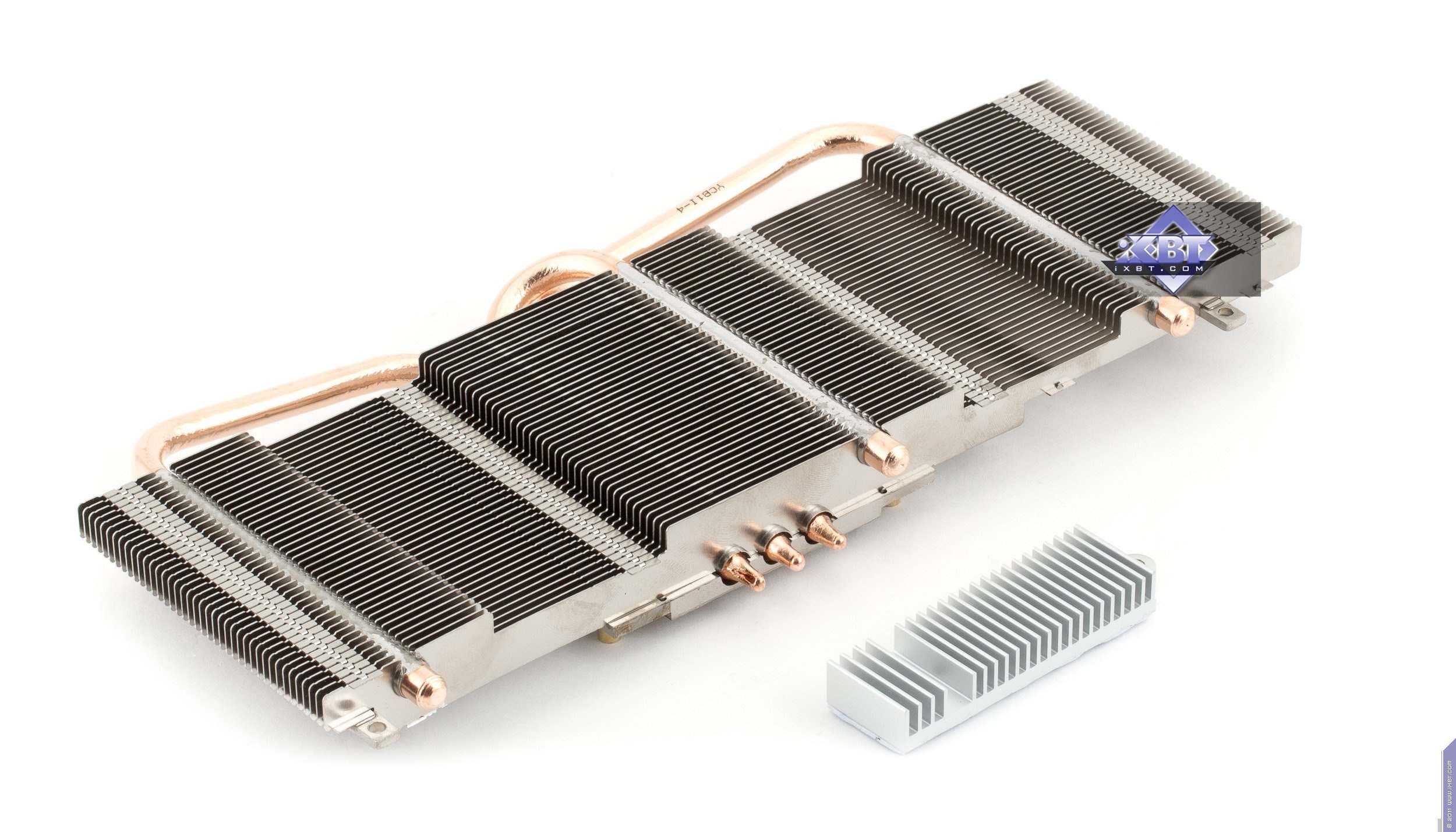

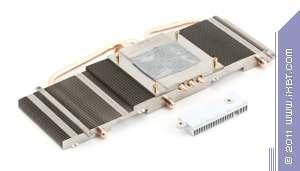

СО по сути аналогичного плана, лишь дизайн кожуха отличается. Да и конфигурация радиатора чуть иная, ведь размеры у данной карты немного меньше предыдущей. Кстати, к «кфаканию» еще добавляется Anarchy Edition у кулера. Вот такой он весь из себя анархический… Вентиляторы также качественные и малооборотистые, поэтому СО почти бесшумная. И еще одна изюминка: у каждого вентилятора сверху есть крепежный винт, при снятии которого можно поднять вентиляторы вертикально (как крышку люка), чтобы почистить ребра от пыли. Мелочь, а приятно. А вот третья буква в названии места на фотографии — первая в названии компании-производителя чипов Geforce.

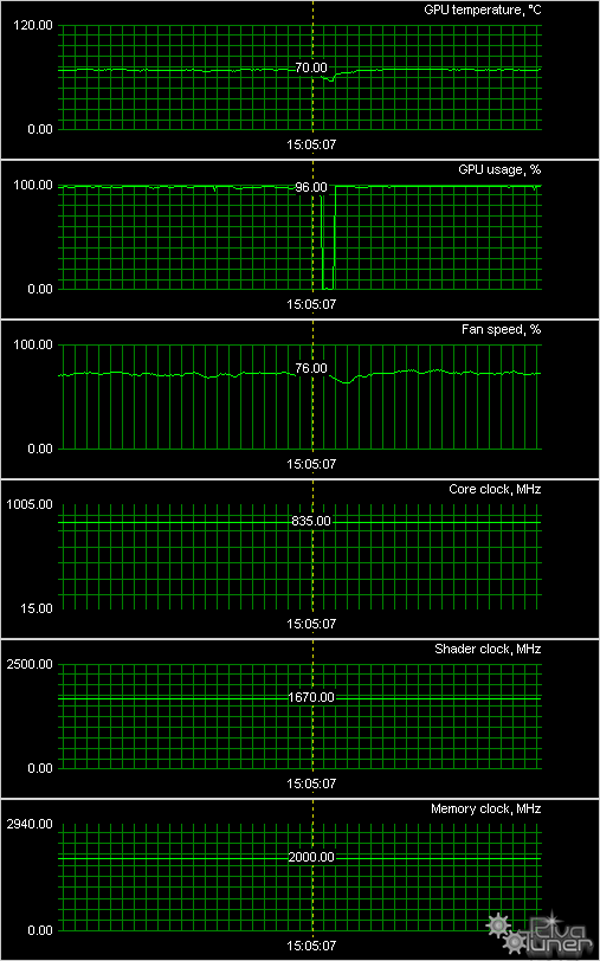

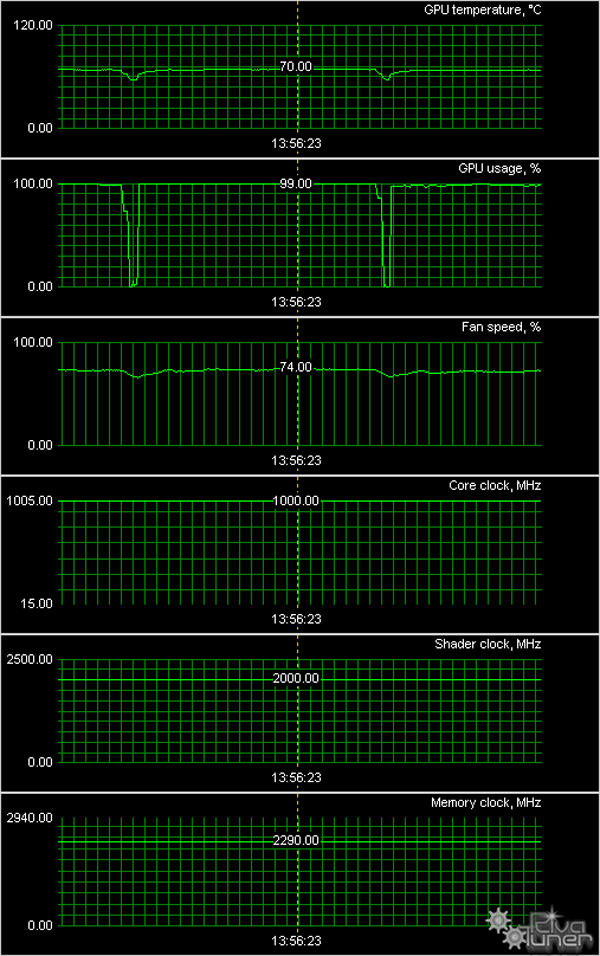

Мы провели исследование температурного режима с помощью утилиты EVGA (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Gigabyte Geforce GTX 560 Ti SuperOverClock WindForce 1024 МБ 256-битной GDDR5, PCI-E (GV-N560SO-1GI)

KFA2 Geforce GTX 560 Ti EX OC Anarchy Cooler Edition 1024 МБ 256-битной GDDR5, PCI-E

Как видите, обе СО работают очень эффективно, нареканий нет. Они даже сработали, как говорится, в унисон: нагрев одинаков. При этом следует учесть, что разгон у продукта Gigabyte — просто экстремальный, так что кулер Gigabyte еще раз доказал свой очень высокий КПД.

Теперь о комплектации. К сожалению, карта Gigabyte попала к нам в ОЕМ-виде, без упаковки и комплекта.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и переходник с mini-HDMI на обычный разъем.

KFA2 Geforce GTX 560 Ti EX OC Anarchy Cooler Edition 1024 МБ 256-битной GDDR5, PCI-E

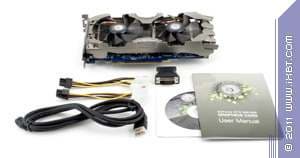

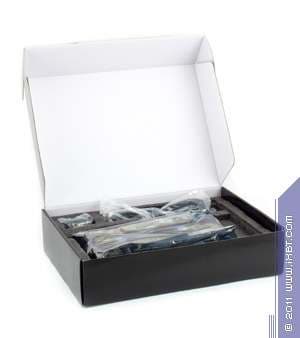

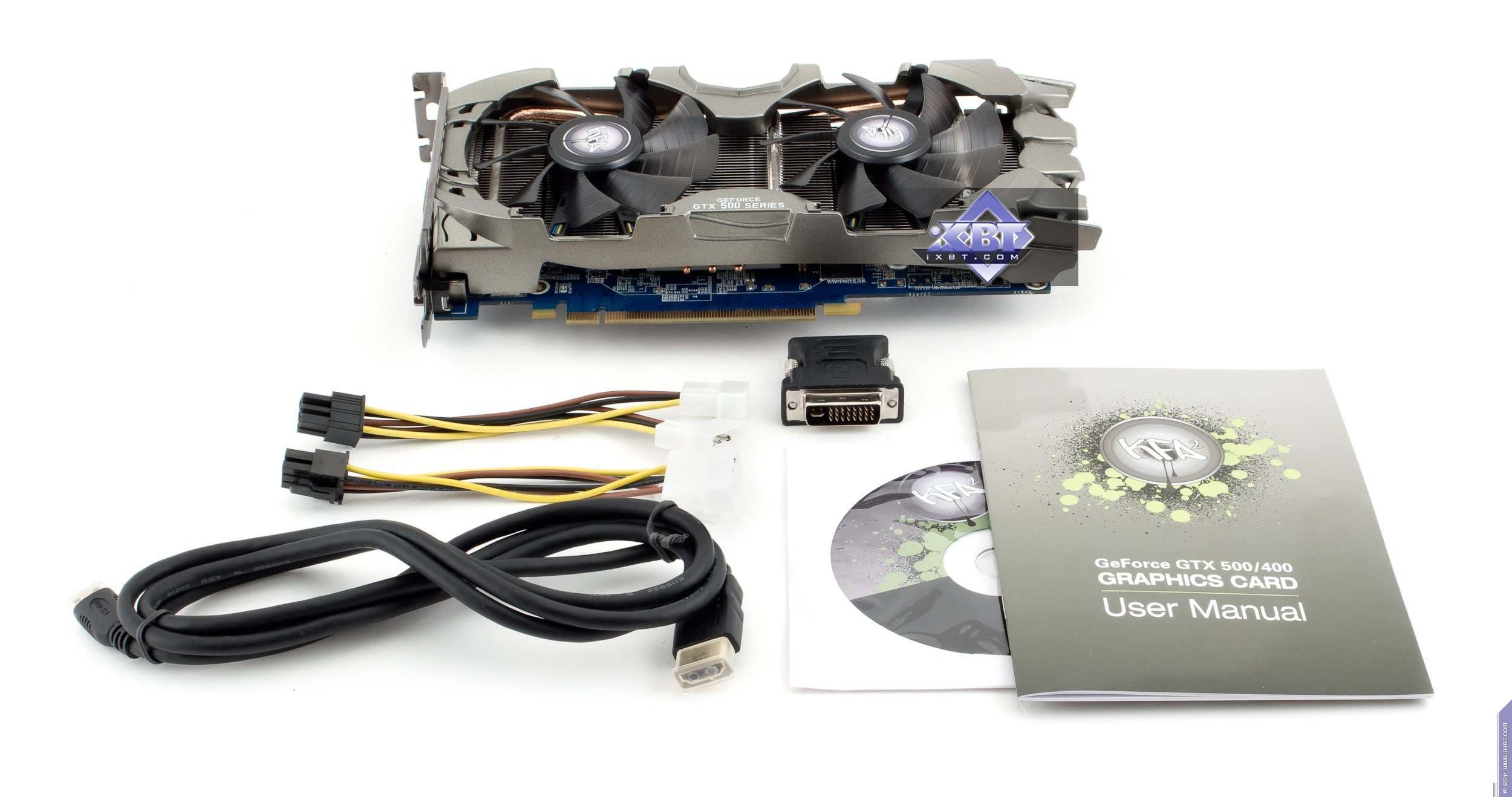

Базовый комплект, усиленный большим кабелем HDMI для подключения к монитору сразу после покупки, а также имеются разветвители питания.

Упаковка.

KFA2 Geforce GTX 560 Ti EX OC Anarchy Cooler Edition 1024 МБ 256-битной GDDR5, PCI-E

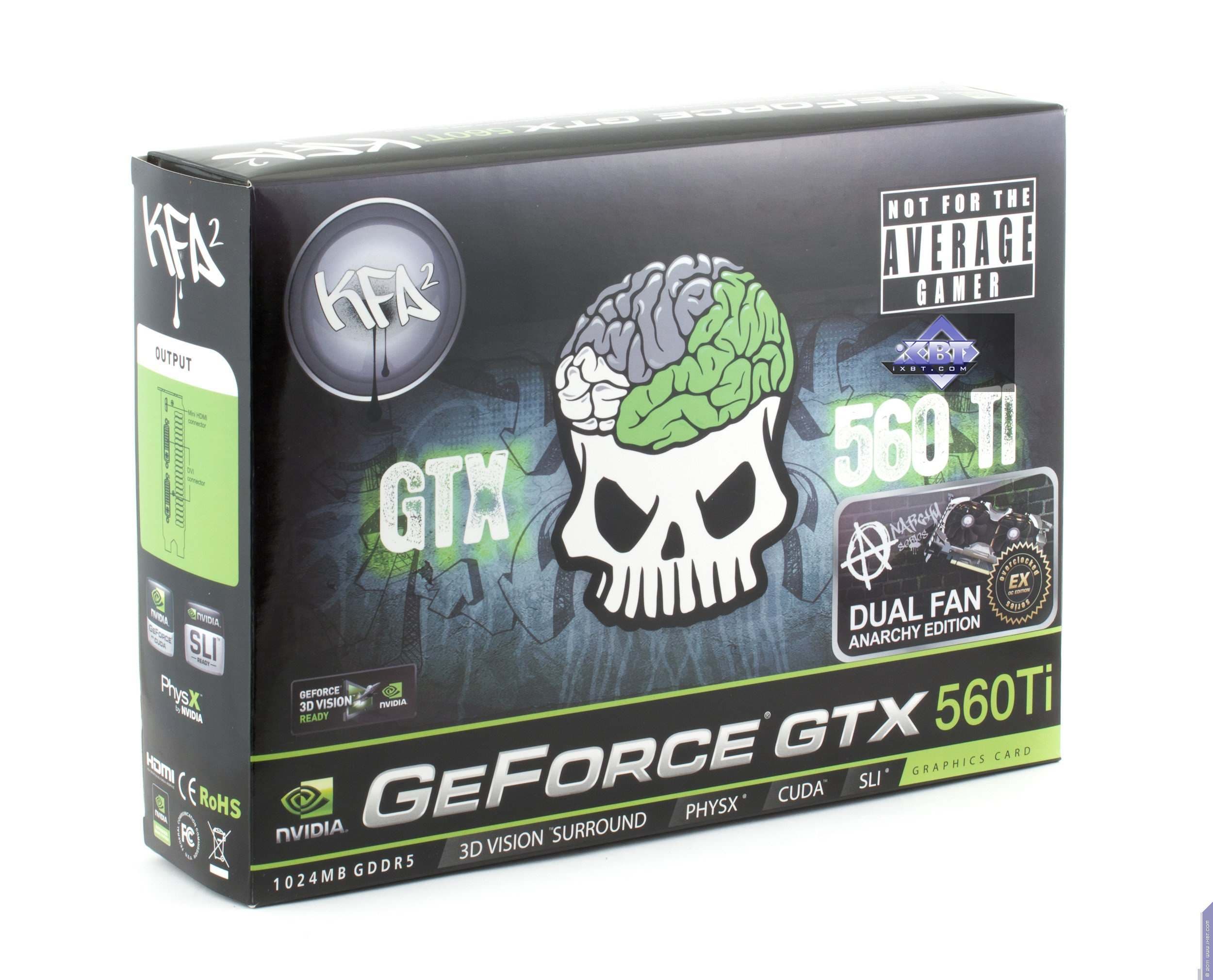

Вот тут мы и перейдем к главному… Если глянуть на коробку, то становится ясно — это настоящий «вынос мозга»… Осталось лишь понять: данная видеокарта — для той категории геймеров, у которых уже «мозг вынесен»? Если добавить к этому «Анархическую версию» кулера, да еще и «Кфа-Кфа», то явно напрашивается мысль о том, что в руководстве засели авангардисты… Я до сей поры не встречал такого экстравагантного названия и дизайна. Там мозг на картине поделен на сегменты. Наверное, только малая белая часть отвечает за разум, остальные — за слежение за противником на экране, за движение мышки и за выслушивание воплей врагов в процессе игр… :) Что касается упаковки карты внутри коробки, то тут все в порядке, она надежно закреплена, потому в процессе перевозки «болтанка» исключена.

KFA2 Geforce GTX 560 Ti EX OC Anarchy Cooler Edition 1024 МБ 256-битной GDDR5, PCI-E

Вот тут мы и перейдем к главному… Если глянуть на коробку, то становится ясно — это настоящий «вынос мозга»… Осталось лишь понять: данная видеокарта — для той категории геймеров, у которых уже «мозг вынесен»? Если добавить к этому «Анархическую версию» кулера, да еще и «Кфа-Кфа», то явно напрашивается мысль о том, что в руководстве засели авангардисты… Я до сей поры не встречал такого экстравагантного названия и дизайна. Там мозг на картине поделен на сегменты. Наверное, только малая белая часть отвечает за разум, остальные — за слежение за противником на экране, за движение мышки и за выслушивание воплей врагов в процессе игр… :)

Что касается упаковки карты внутри коробки, то тут все в порядке, она надежно закреплена, потому в процессе перевозки «болтанка» исключена.

Оригинальные и интересные ускорители на базе GeForce GTX 560 Ti, фото 21

Оригинальные и интересные ускорители на базе GeForce GTX 560 Ti, фото 22

Установка и драйверы

Конфигурация тестового стенда:

Компьютер на базе Intel Core i7-975 (Socket 1366)
- процессор Intel Core i7-975 (3340 МГц);
- системная плата Asus P6T Deluxe на чипсете Intel X58;
- оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
- жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
- блок питания Tagan TG900-BZ 900 Вт.
операционная система Windows 7 64-битная; DirectX 11;
монитор Dell 3007WFP (30″);
драйверы ATI версии Catalyst 11.4beta; Nvidia версии 267.31/267.26/267.59/267.71.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
Благодарим компанию Nvidia за предоставление лицензионного продукта.
Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.
3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.
Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.
Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
Благодарим компанию Nvidia за предоставление лицензионного продукта.
Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
Благодарим компанию Nvidia за предоставление лицензионного продукта.
Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.
Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
Благодарим компанию AMD за предоставление лицензионного продукта.
Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
Благодарим компанию Nvidia за предоставление лицензионного продукта.

Читатели, которые хорошо разбираются в 3D-видеокартах, смогут сделать выводы самостоятельно, посмотрев на результаты, представленные на диаграммах далее. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по ATI Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты.

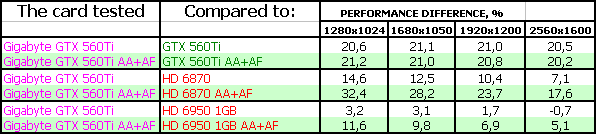

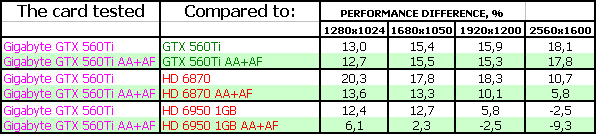

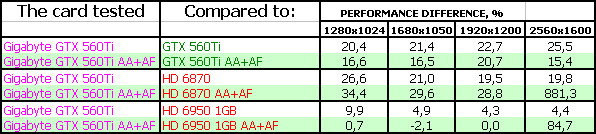

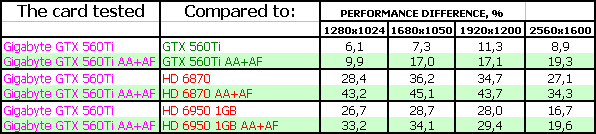

На диаграммах мы показали работу GTX 560 Ti на штатных (822 МГц) частотах и на самых экстремальных, которые выдает продукт Gigabyte (1000 МГц). Поэтому положение продукта KFA2 (с частотой 835 МГц) можно определить легко: оно будет прямо рядом с референсом GTX 560 Ti (чуть выше).

Выводы

KFA2 Geforce GTX 560 Ti EX OC Anarchy Cooler Edition 1024 МБ 256-битной GDDR5, PCI-E — если не учитывать экстравагантный дизайн и демонстрацию того, как «выносит мозг» у геймера после работы с этой картой, то это вполне себе обычный GTX 560 Ti, у которого ОС-версия на поверку заключается в мизерном подъеме частот. Однако продукт действительно хорош тем, что обладает пусть и «анархической», но в целом очень эффективной системой охлаждения. И при этом в комплекте поставки уже есть полноценный кабель HDMI.

Более детальные выводы по GTX 560 Ti можно прочитать в нашем базовом материале.

Gigabyte Geforce GTX 560 Ti SuperOverClock WindForce 1024 МБ 256-битной GDDR5, PCI-E (GV-N560SO-1GI) — наверно, самый мощный и самый эффективный GTX 560 Ti из всех, что мы видели. Мало того, что у него просто прекрасная СО, не позволяющая температуре ядра подняться выше 70 градусов даже при таком экстремальном разгоне, так еще и производительность, согласно нашим тестам, позволяет положить «на лопатки» всех своих конкурентов.

Что касается названия места на картинке в начале статьи, то читатели, которые изучили все подсказки, уже смогли его разгадать, потому что достаточно узнать первые 4 буквы, а также восьмую :-)

Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за апрель 2011 года) карты:

Оригинальные и интересные ускорители на базе GeForce GTX 560 Ti, фото 33

Gigabyte Geforce GTX 560 Ti SuperOverClock WindForce 1024 МБ 256-битной GDDR5, PCI-E (GV-N560SO-1GI)
KFA2 Geforce GTX 560 Ti EX OC Anarchy Cooler Edition 1024 МБ 256-битной GDDR5, PCI-E

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты	Конкуренты
GTX 560 Ti — $178(4)	HD 6870 — $94(4)
GTX 560 Ti — $178(4)	HD 6950 2 ГБ — Н/Д(0)
GTX 560 Ti — $178(4)	GTX 470 — $357(на 11.01.16)
GTX 560 Ti — $178(4)	GTX 460 1 ГБ — Н/Д(0)
GTX 560 Ti — $178(4)	HD 6950 1 ГБ — Н/Д(0)

Благодарим компании
Gigabyte Russia и лично Анну Чупакову
KFA2 Russia и лично Михаила Прошлецова
за предоставленные для тестирования видеокарты

Блок питания для тестового стенда предоставлен компанией TAGAN
