Обзор кинотеатрального 4К DLP-проектора Acer V7850

Паспортные характеристики, комплект поставки и цена

Технология проецирования DLP, 6 сегментов в светофильтре (RGBRGB), скорость 4× (60 Гц)
Матрица один чип DMD
Разрешение 3840×2160 в режиме эмуляции
Объектив 1,6×, F2,50—F3,26, f = 20,91—32,62 мм
Источник света ртутная лампа высокого давления (UHP), 240 Вт
Срок службы лампы 4000/10000/15000 ч в зависимости от режима
Световой поток 2200 ANSI лм
Контрастность 1 200 000 : 1 (full on/full off, динамическая)
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума, В/Д — вне диапазона) минимум 508 мм (В/Д—1000 мм)
672 мм (800—1300 мм)
. . .
7620 мм (9200—14700 мм)
максимум 7701 мм (9300 мм—В/Д)
Интерфейсы
  • вход HDMI (2.0, HDCP 2.2, с поддержкой MHL)
  • вход HDMI (1.4a, HDCP 1.1)
  • видеовход VGA, Mini-D-sub 15 pin (f) (совместим с компьютерными RGB-сигналами и компонентными)
  • аудиовход, гнездо миниджек 3,5 мм
  • аудиовыход, гнездо миниджек 3,5 мм
  • сквозной видеовыход VGA, Mini-D-sub 15 pin (f)
  • удаленное управление по RS-232C, D-sub 9 pin (m)
  • дистанционное управление по Ethernet, 100 Base-TX / 10 Base-T, RJ45
  • выход питания, гнездо USB типа A, 5 В/1,5 А
  • управление экраном, штырьковый разъем, 12 В/100 мА
  • сервисный разъем, гнездо USB типа A
Форматы входного сигнала аналоговые RGB-сигналы: до 1080/60p (отчет MonInfo для VGA)
цифровые сигналы (HDMI): до 2160/60p (отчет MonInfo для HDMI 2.0, отчет MonInfo для HDMI 1.4a)
Встроенная звуковая система стереофоническая система, 2×5 Вт
Уровень шума 24/26 дБA в зависимости от режима
Особенности
  • технология увеличения разрешения
  • сдвиг объектива до +15% по вертикали
  • поддержка контента Rec.2020 и HDR
  • функция цифрового увеличения 1,25×
  • поддержка Crestron eControl
  • поддержка калибровки ISFccc
  • разъем для кенсингтонского замка
  • скоба для тросика
Размеры (Ш×В×Г) 398×115×298 мм (с выступающими частями)
Масса 5,5 кг
Потребляемая мощность (220—240 В) 315 Вт нормальная работа, 260 Вт экономичный режим, менее 0,5 Вт в ждущем режиме
Напряжение питания 100—240 В, 50/60 Гц
Комплект поставки
  • проектор с крышкой на объективе
  • кабель питания (европейская вилка)
  • кабель HDMI
  • ИК-пульт ДУ и два элемента питания АА для него
  • краткое руководство
  • гарантийный талон и другая вспомогательная документация
  • CD-ROM c инструкциями по эксплуатации на нескольких языках, PDF-файлы, есть на русском языке
  • сумка
Ссылка на сайт производителя Acer V7850
Средняя цена
Розничные предложения

Внешний вид

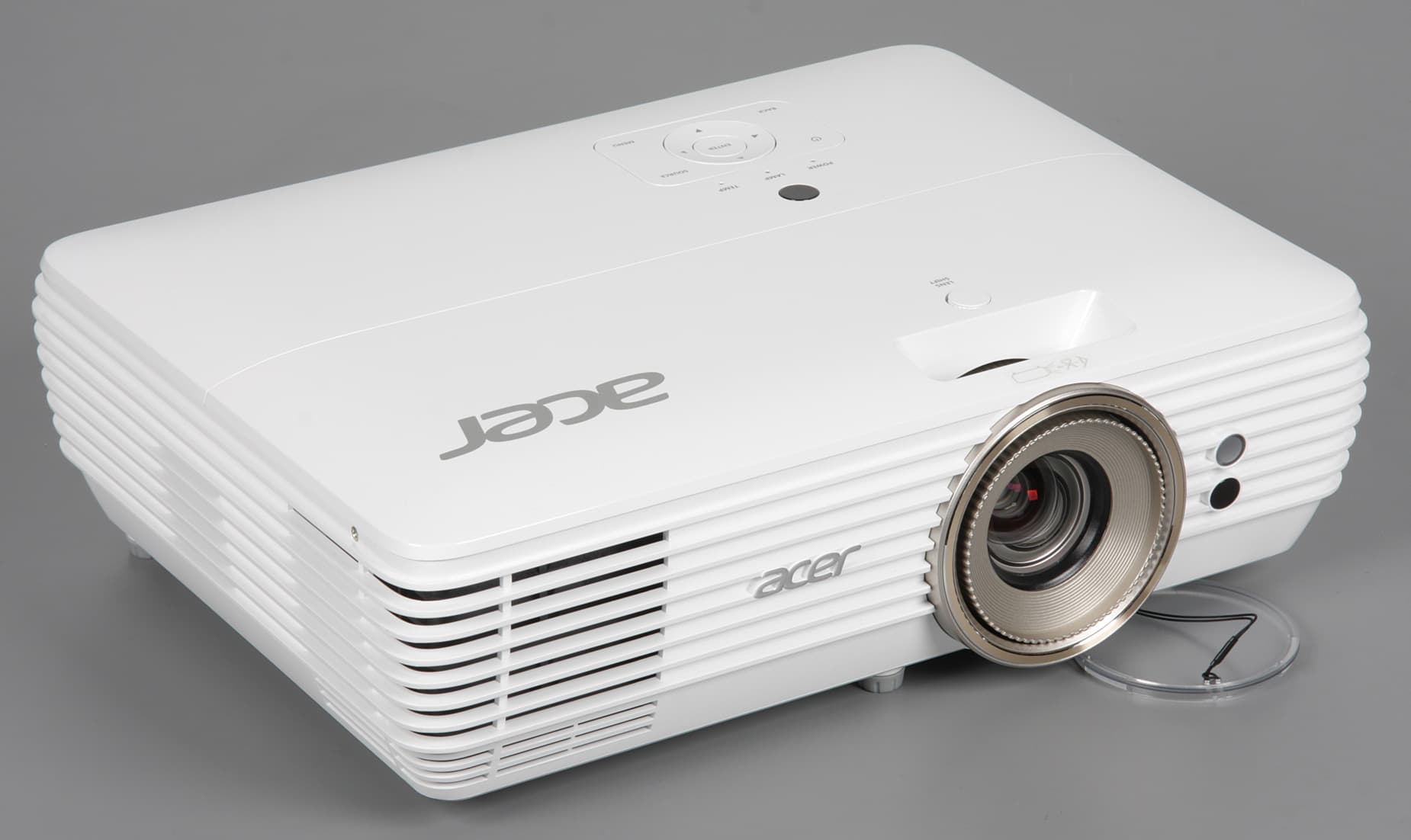

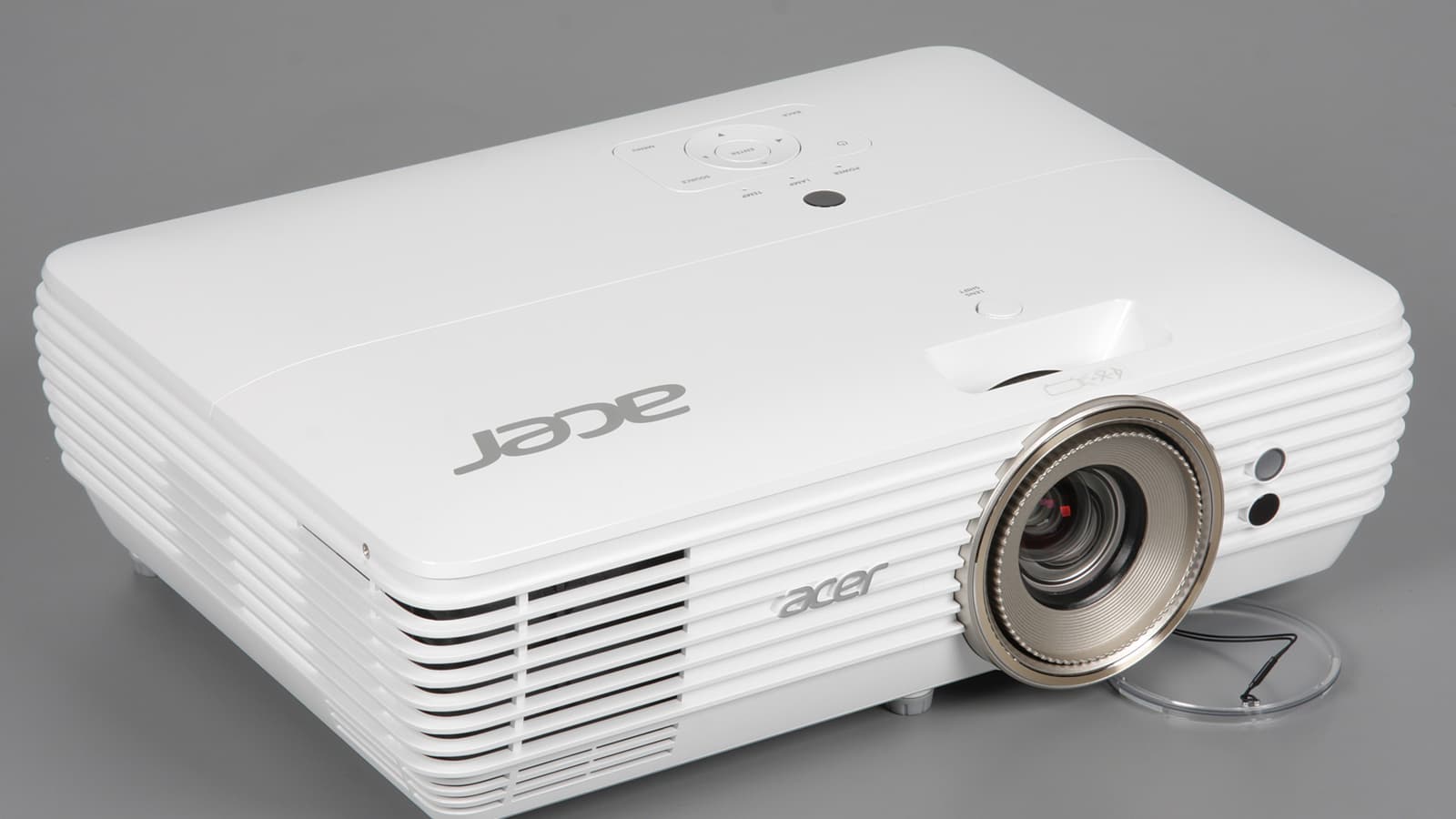

Внешние панели корпуса проектора изготовлены из белого пластика с матовой или зеркально гладкой поверхностью. Ниша объектива и внешний корпус объектива — из пластика с матовым серебристо-золотым покрытием. На торец ниши объектива наклеено декоративной кольцо из алюминиевого сплава. В целом корпус немаркий. На верхней панели находятся ниша для доступа к рычажку трансфокатора на объективе, вороток сдвига объектива, а также контрольная панель с круглым тонированным окошком ИК-приемника, кнопками и индикаторами состояния.

Часть верхней панели снимается, открывая доступ к отсеку лампы. Для замены лампы проектор не нужно демонтировать с потолочного кронштейна. Интерфейсные разъемы помещены в нишу на задней панели.

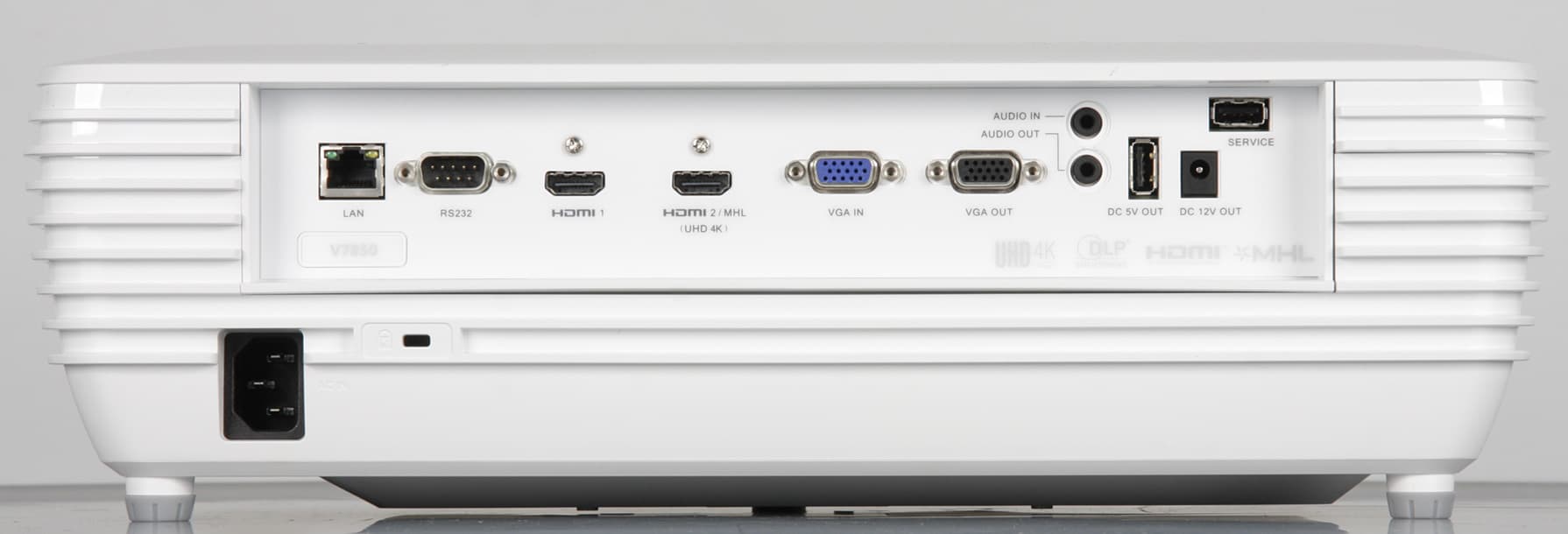

На вертикальную плоскость этой ниши наклеен лист прочного пластика — металлические края разъемов видимых царапин на нем не оставляют. Подписи к разъемам более-менее читаемые. Также на задней панели можно обнаружить разъем питания и разъем для кенсингтонского замка. На стыке днища и левого бока есть ниша с перемычкой из пластика, за которую проектор можно пристегнуть к чему-то массивному, чтобы не украли. Заборная решетка вентиляции находится на левом боку. Там же, ближе к передней части — решетка одного из двух громкоговорителей. Фильтра от пыли в проекторе нет, что, впрочем, типично для современных DLP-проекторов.

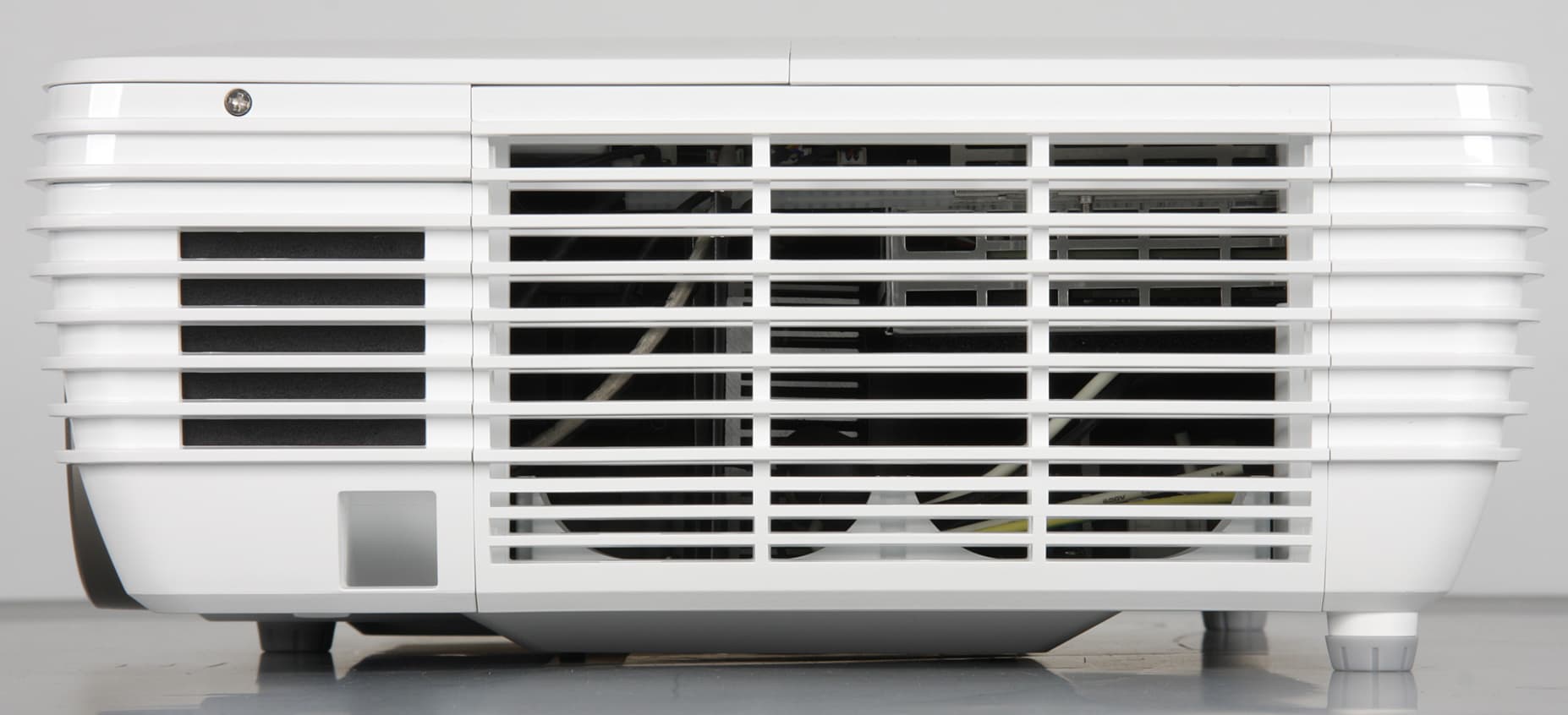

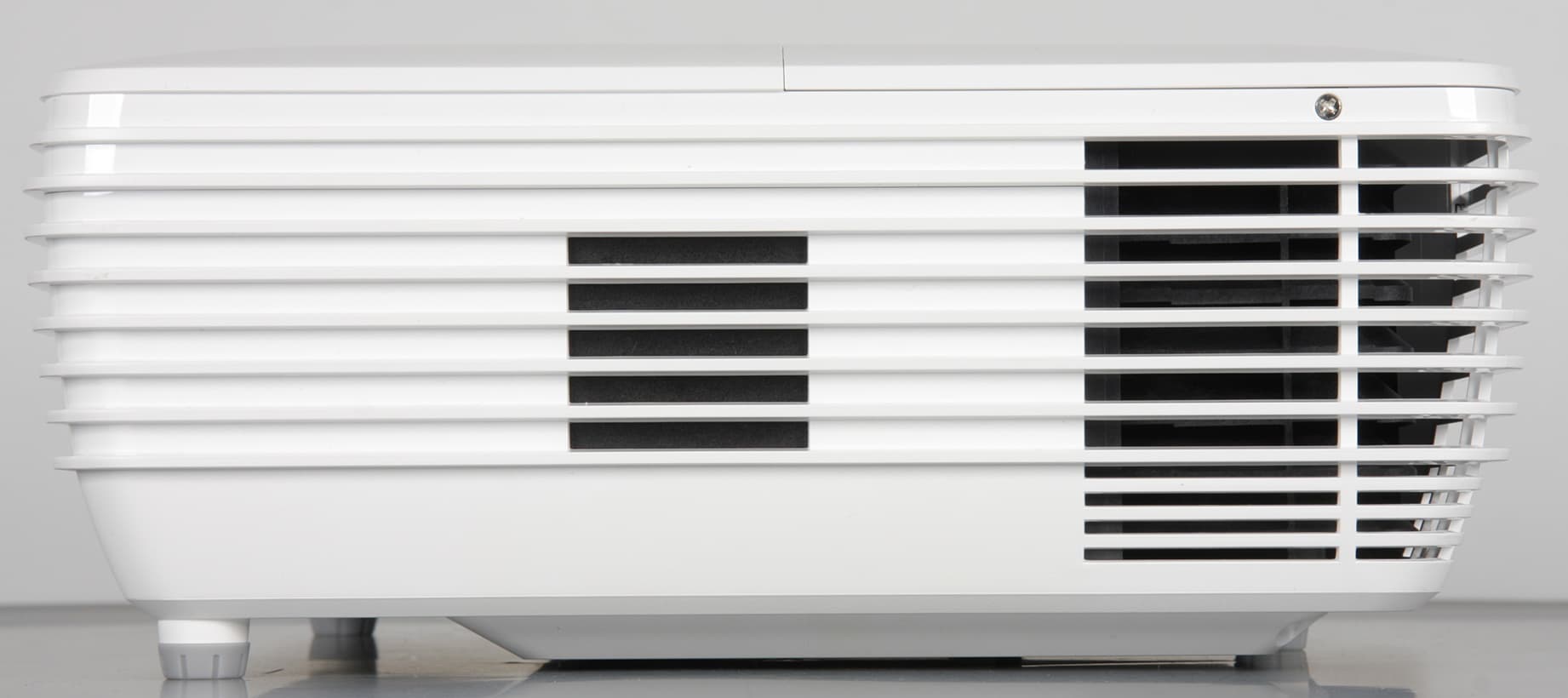

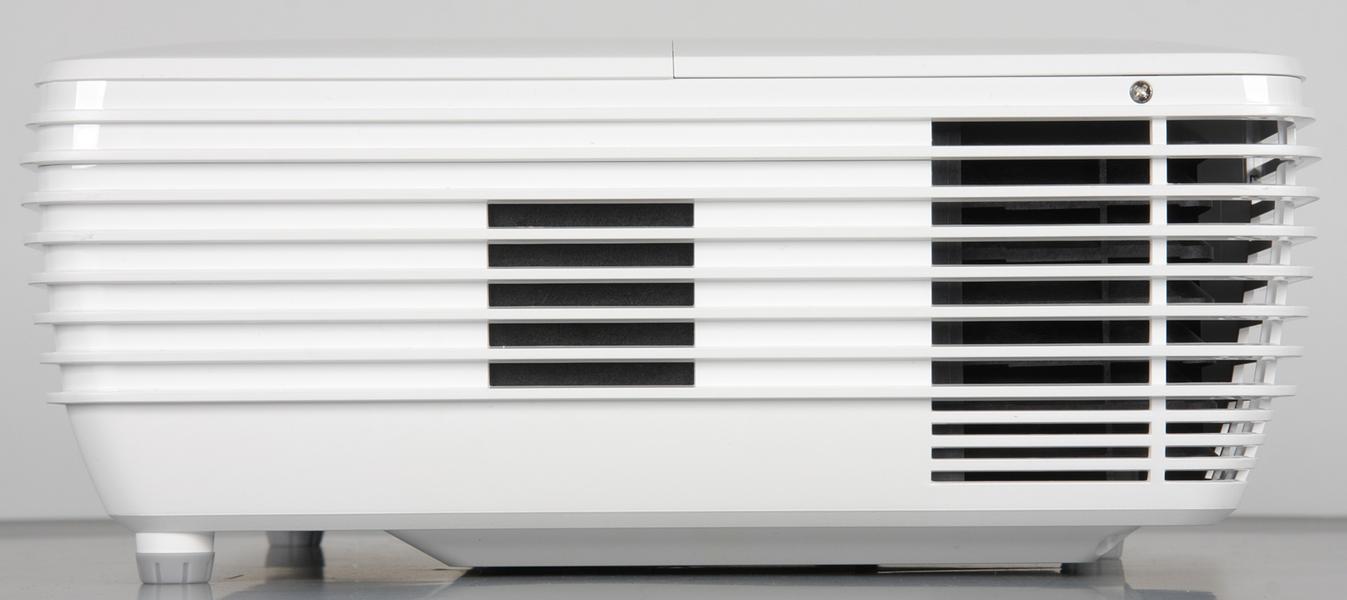

Горячий воздух выдувается вперед и вправо через решетку на правом боку, заходящую и на переднюю панель.

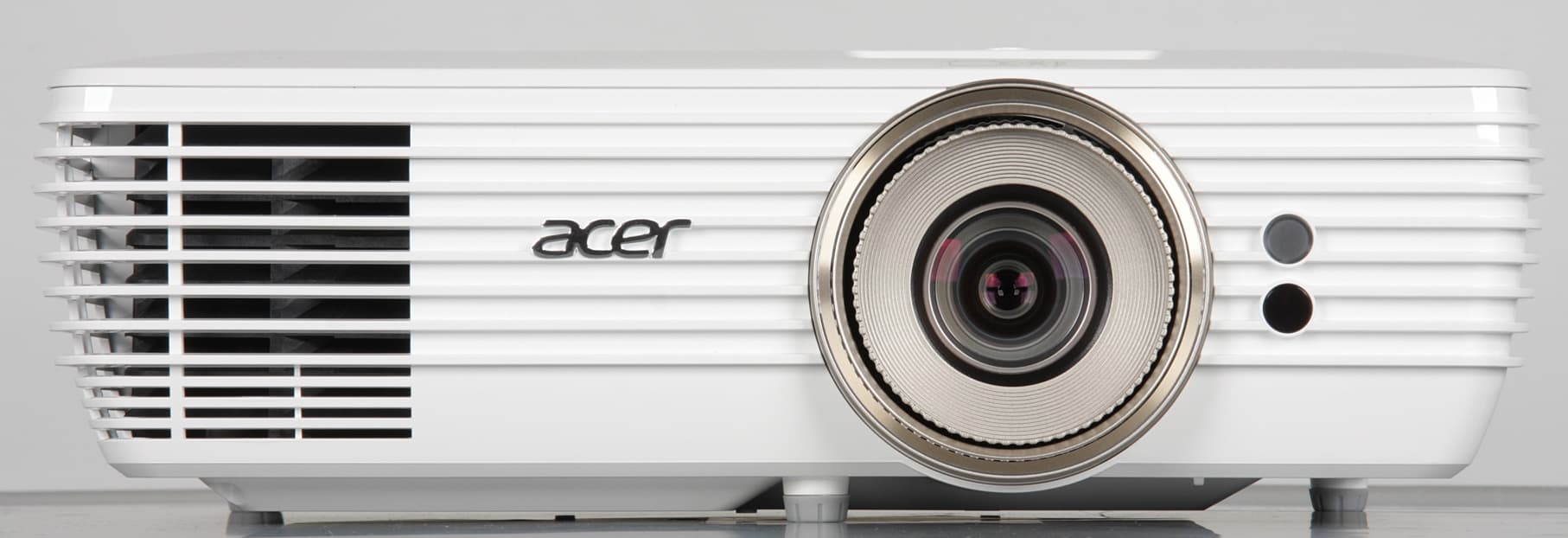

На этом боку решетка громкоговорителя находится уже почти по центру. Второй ИК-приемник — на передней панели за тонированным круглым окошком.

Объектив предохраняет крышечка из прозрачного пластика с матированной передней поверхностью, прикрепленная шнурком к корпусу проектора. Все три ножки вывинчиваются из корпуса (задние примерно на 28 мм, передняя — на 26 мм, стальные резьбовые стойки и металлические резьбовые гнезда), что позволяет устранять небольшой перекос при размещении проектора на горизонтальной поверхности. В днище проектора ближе к центру вделаны 3 металлические втулки с резьбой, предназначенные для монтажа на потолочном кронштейне.

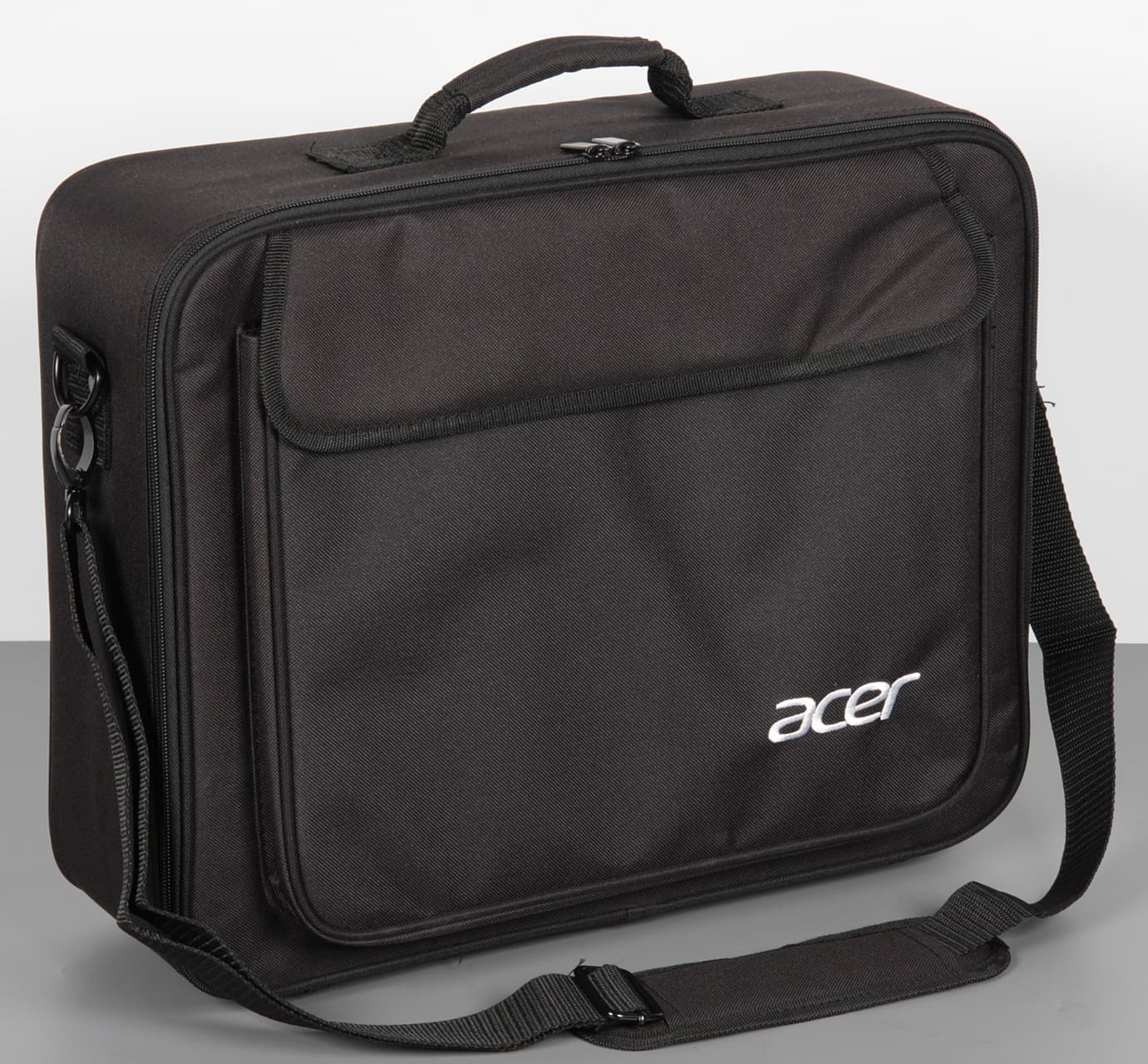

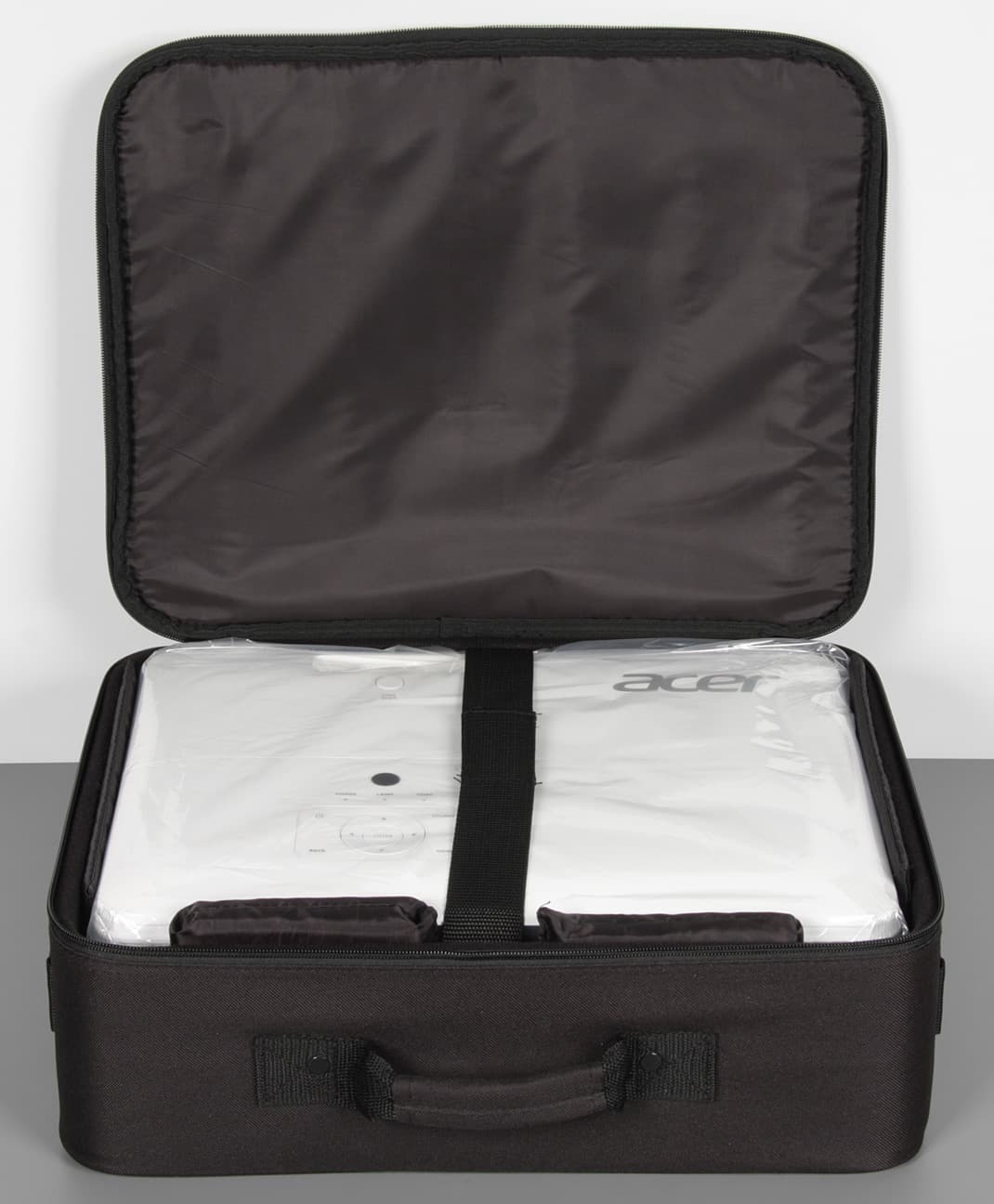

В комплект поставки входит сумка-чемодан с толстыми жесткими стенками по периметру, мягким дном и верхом с защитными прокладками, с дополнительными защитными вкладками и внешним отделением для аксессуаров с клапаном на липучке.

К сумке прилагается наплечный ремень.

Поставляется проектор в относительно небольшой коробке с прорезными ручками по бокам.

Пульт

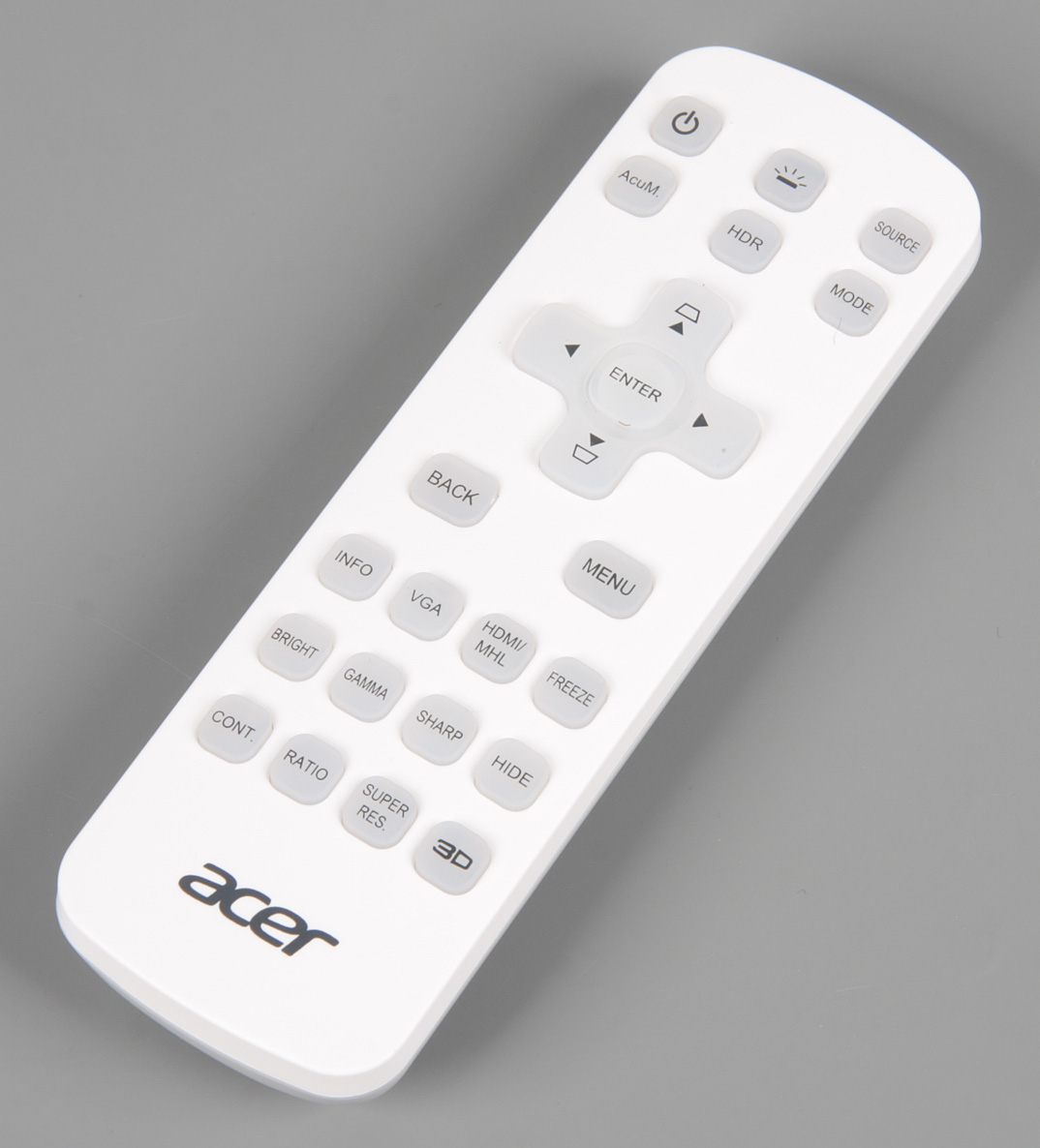

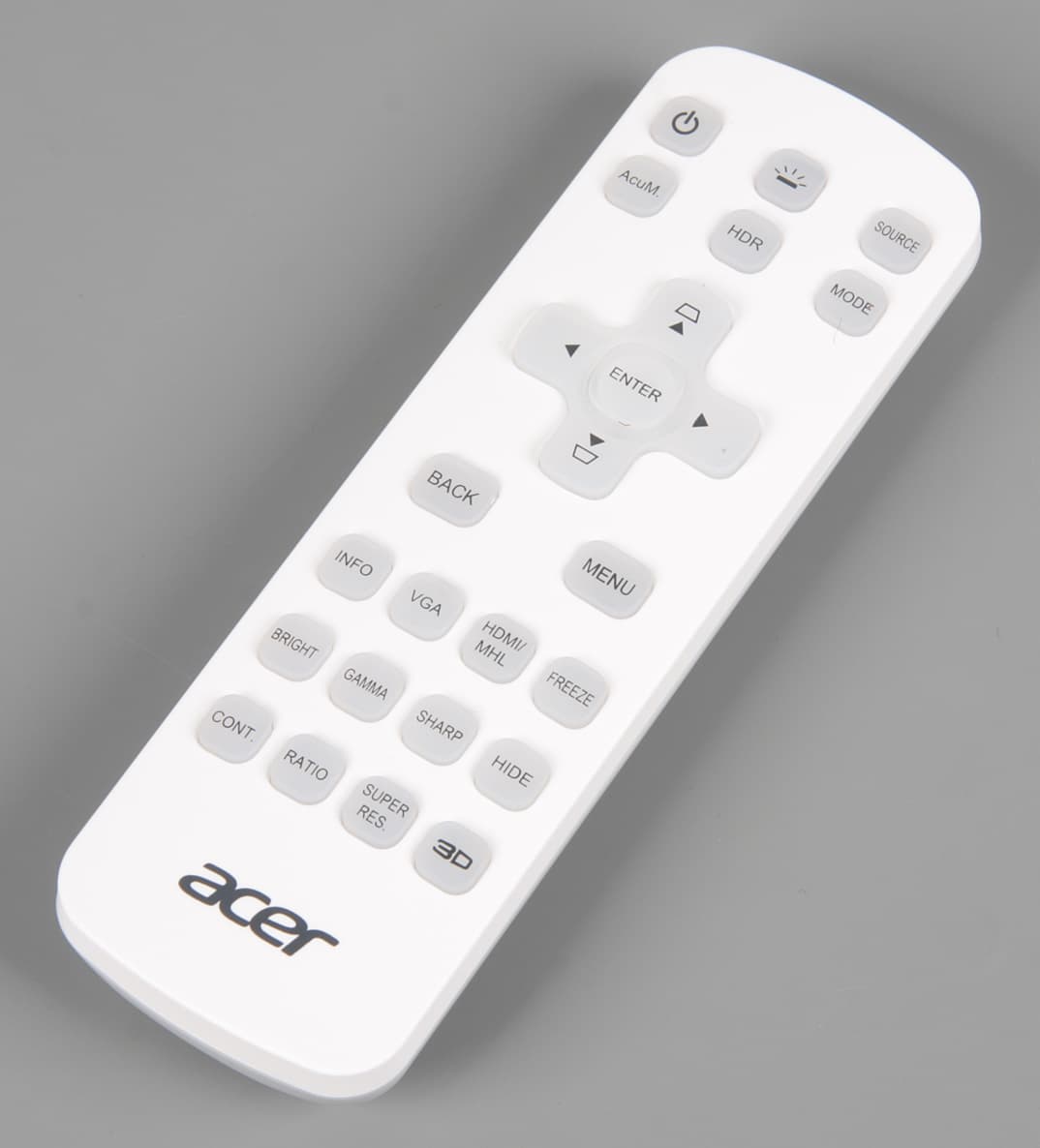

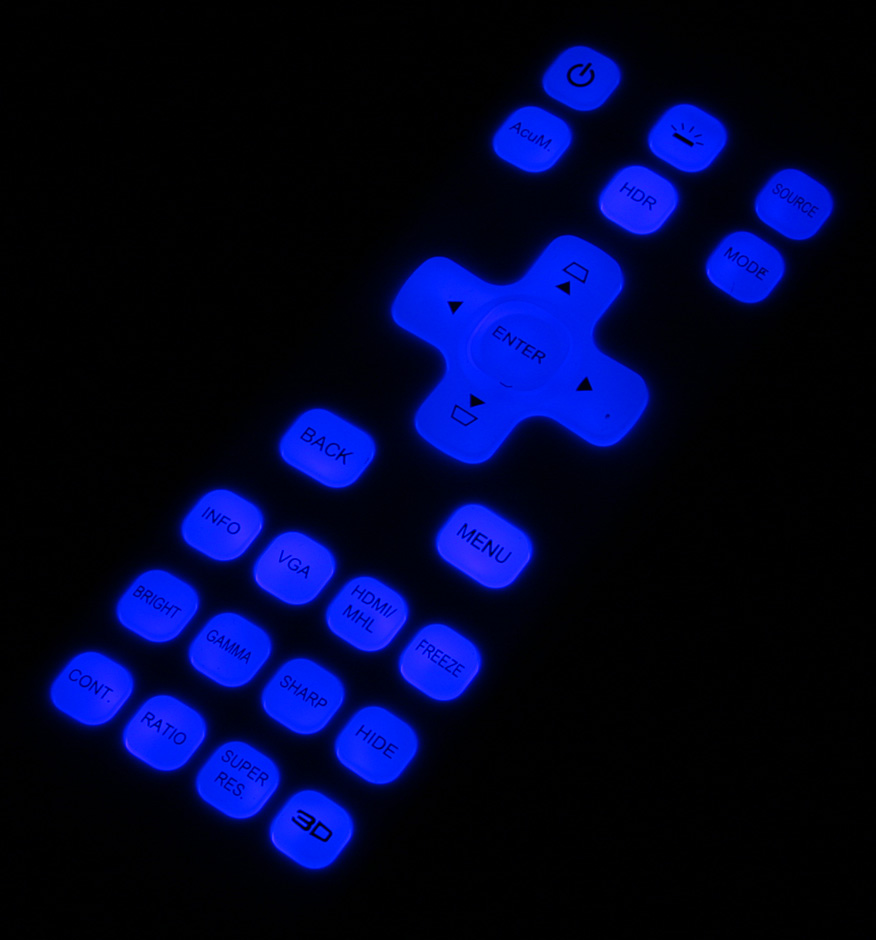

Корпус ИК-пульта дистанционного управления изготовлен из пластика с снаружи с матовой поверхностью. Верхняя часть пульта — белая, нижняя — светло-серая. Пульт небольшой, в руке лежит удобно, до всех кнопок можно дотянуться, не перехватывая пульт в руке. Кнопки не очень мелкие (они из резиноподобного материла), подписи к ним тоже. Ход кнопок не длинный, при срабатывании кнопок раздается выраженный щелчок. Есть достаточно яркая светодиодная подсветка, включающаяся при нажатии только на кнопку подсветки, что неудобно, к тому же эта кнопка в темноте не фосфоресцирует, как это бывает. Выключается подсветка через 10 секунд после последнего нажатия на кнопки пульта или при нажатии на кнопку подсветки.

Питается пульт от двух элементов питания AAA.

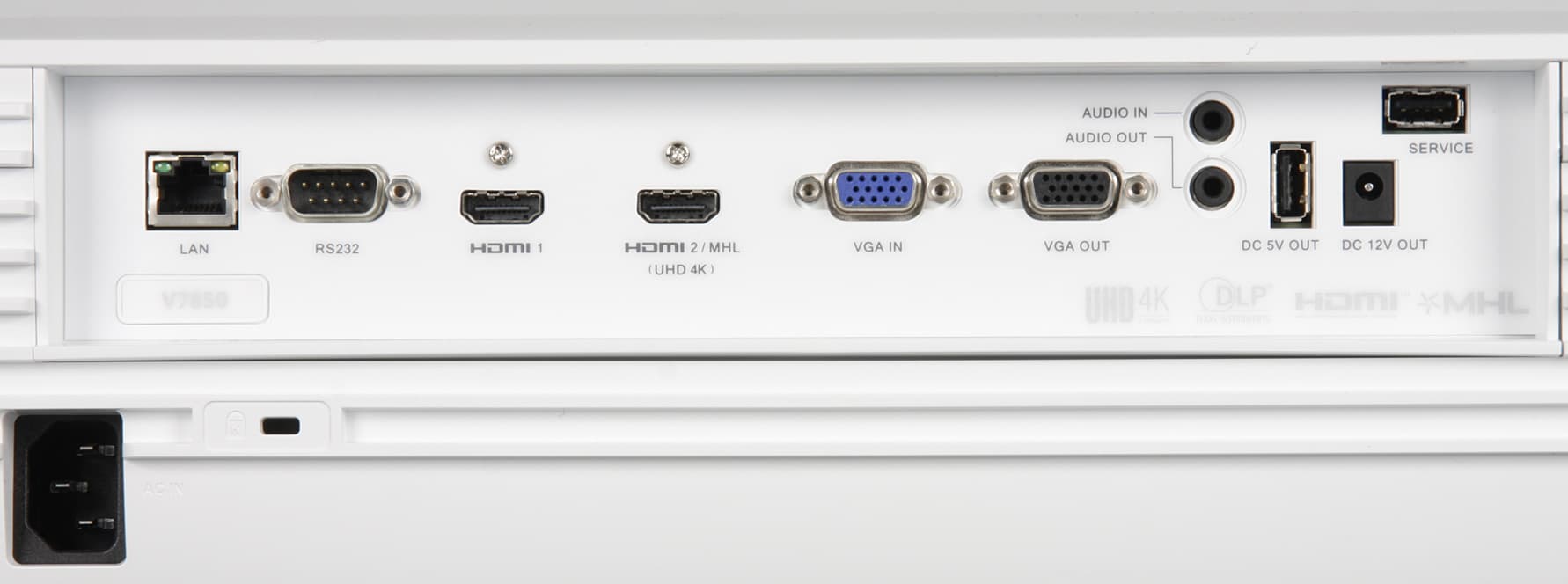

Коммутация

Проектор оснащен двумя HDMI-входами и единственным аналоговым видеовходом — VGA. Входы HDMI неравнозначные, HDMI 2 имеет версию 2.0 и поддерживает HDCP 2.2. С практической точки зрения это означает, что именно он поддерживает не просто видеосигнал с разрешением 4К, но и с максимально возможной цветовой четкостью при частоте 60 кадр/с.  Кроме того, именно этот вход поддерживает подключение мобильных устройств по MHL. Ко входу VGA можно подключать и источники компонентного цветоразностного сигнала, но для этого нужно будет воспользоваться переходником на три разъема RCA, приобретаемым дополнительно. К разъему VGA Out можно подключить внешнее устройство отображения — на этот разъем передается то, что поступает на вход VGA. Есть автоматическое обнаружение сигнала на входах (его можно отключить). В проектор встроены громкоговорители, поэтому есть и аналоговый аудиовход, также входы HDMI способны принимать звук в цифровом виде. Для подключения внешней аудиосистемы или наушников нужно использовать выход Audio out, если этот разъем задействован, то встроенный громкоговоритель отключается. Вход управления экрана с электроприводом можно подключить к разъему DC 12V Out, тогда, если будет включена опция Автоэкран, экран будет автоматически разворачиваться при включении проектора. Интерфейс RS-232 предназначен для дистанционного управления проектором (на CD-ROM есть таблица с командами). Один из разъемов USB типа A предназначен для подпитки внешних устройств (заявлено, что выдает до 1,5 А), например, его можно использовать для питания беспроводных приемников/микрокомпьютеров, подключенных к HDMI. Второй разъем USB используется в сервисных целях для обновления микропрограммы в частности. Для удаленного контроля и управления можно использовать интерфейс Ethernet. Заявлена поддержка Crestron (eControl). В проектор встроен веб-сервер с виртуальной панелью управления и другими настройками. Четыре основные страницы этого сервера:

  Стереоскопический режим данным проектором не поддерживается.

Меню и локализация

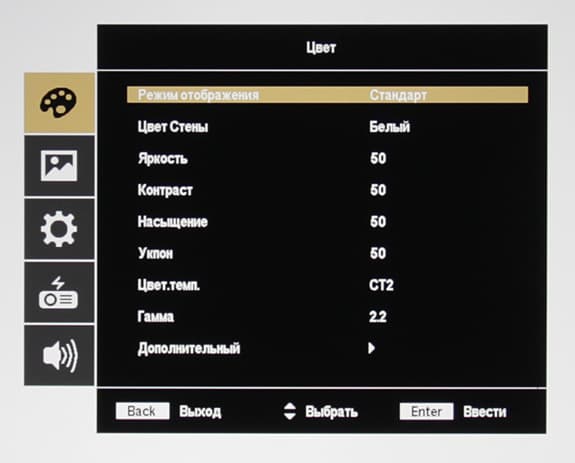

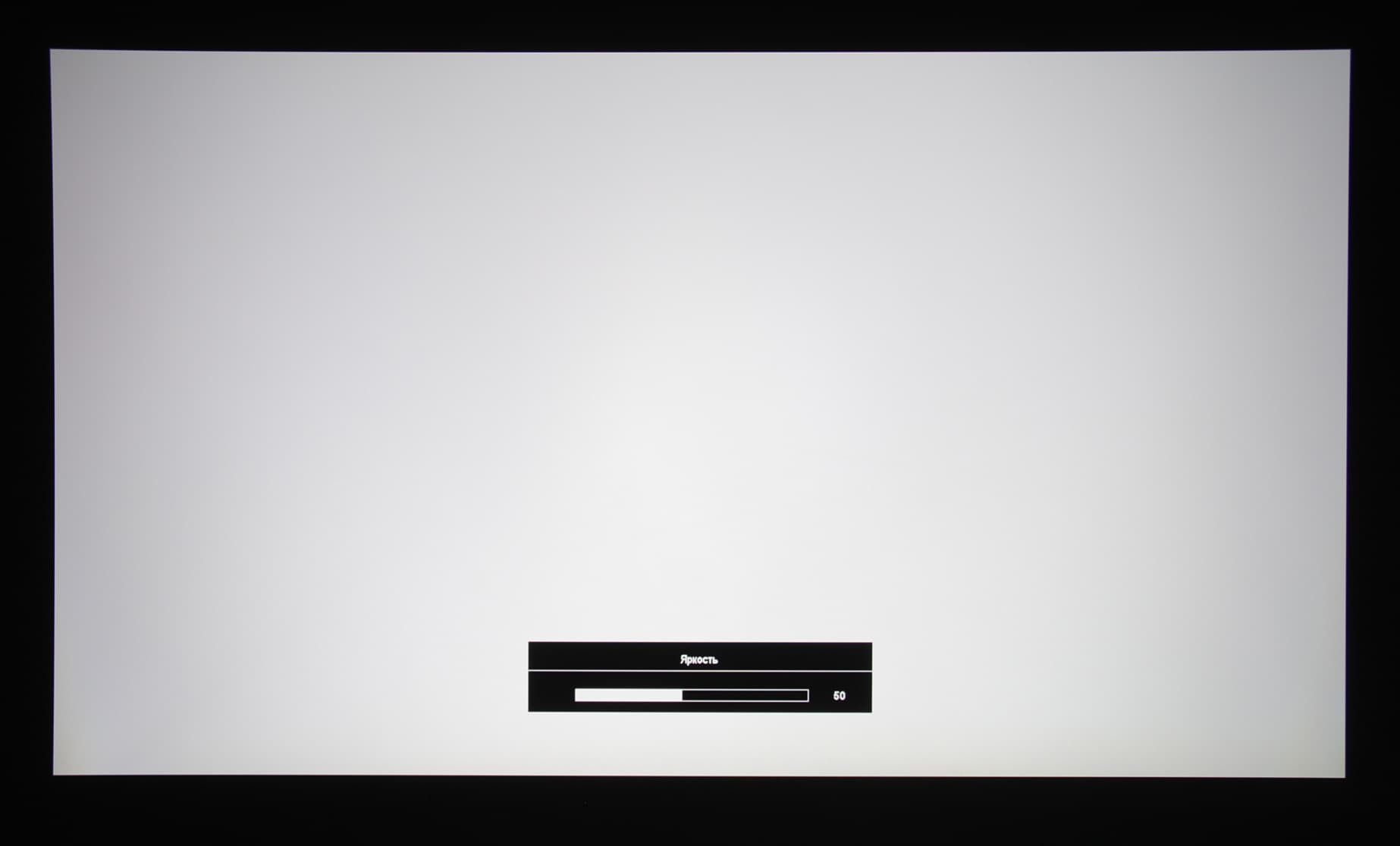

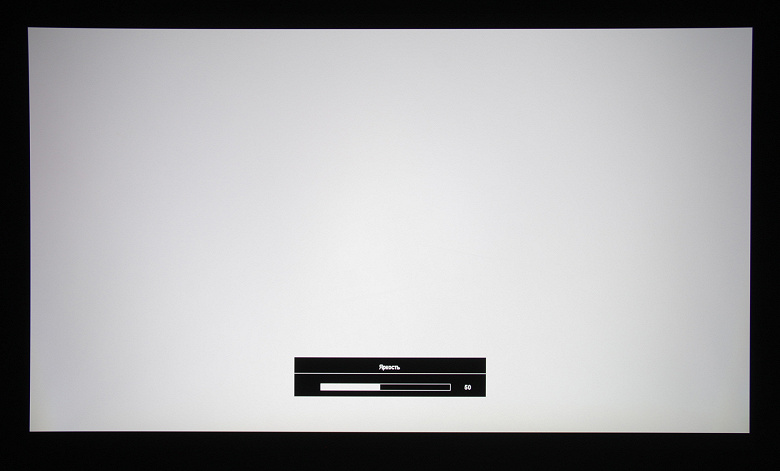

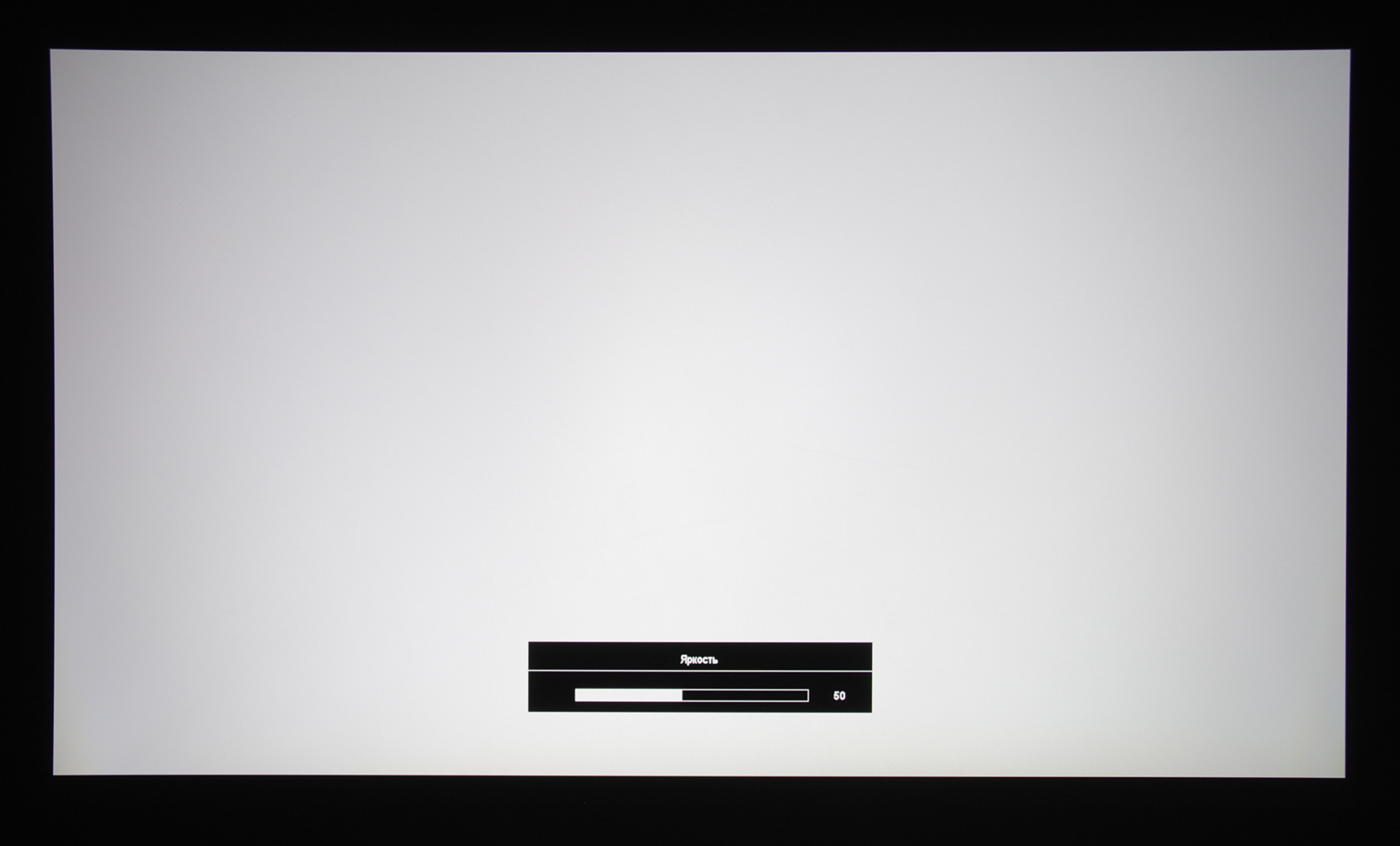

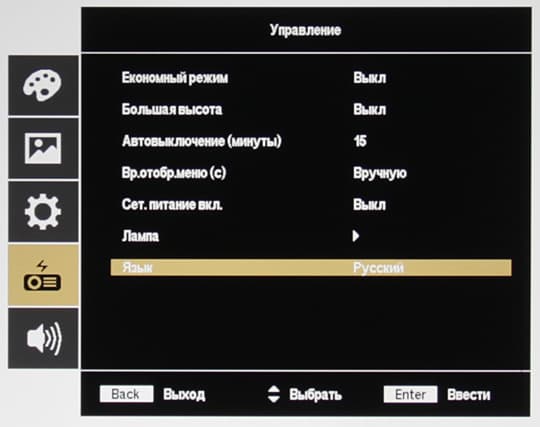

Меню строгое, оно имеет преимущественно черно-серо-желтое оформление. Шрифт меню мелковат и он слишком плотный, но надписи контрастные, серые, в итоге читаемость меню приемлемая. Настроек много. Навигация достаточно удобная, немного замедлен переход от пункта к пункту, но списки зациклены, что ускоряет навигацию. Самая нижняя строчка содержит подсказку по функциям кнопок. При настройке некоторых параметров, влияющих на изображение, на экран выводится минимум информации, например, только название настройки, ползунок и текущее значение, что облегчает оценку вносимых изменений картинки (светлый прямоугольник ниже — это вся область вывода изображения).

Есть русская версия меню, перевод более-менее адекватный, ошибок немного.

К проектору прилагается напечатанное краткое руководство пользователя с текстом и на русском языке, а также CD-ROM с полным руководством пользователя виде набора PDF-файлов. Руководство доступно на сайте производителя.

Управление проекцией

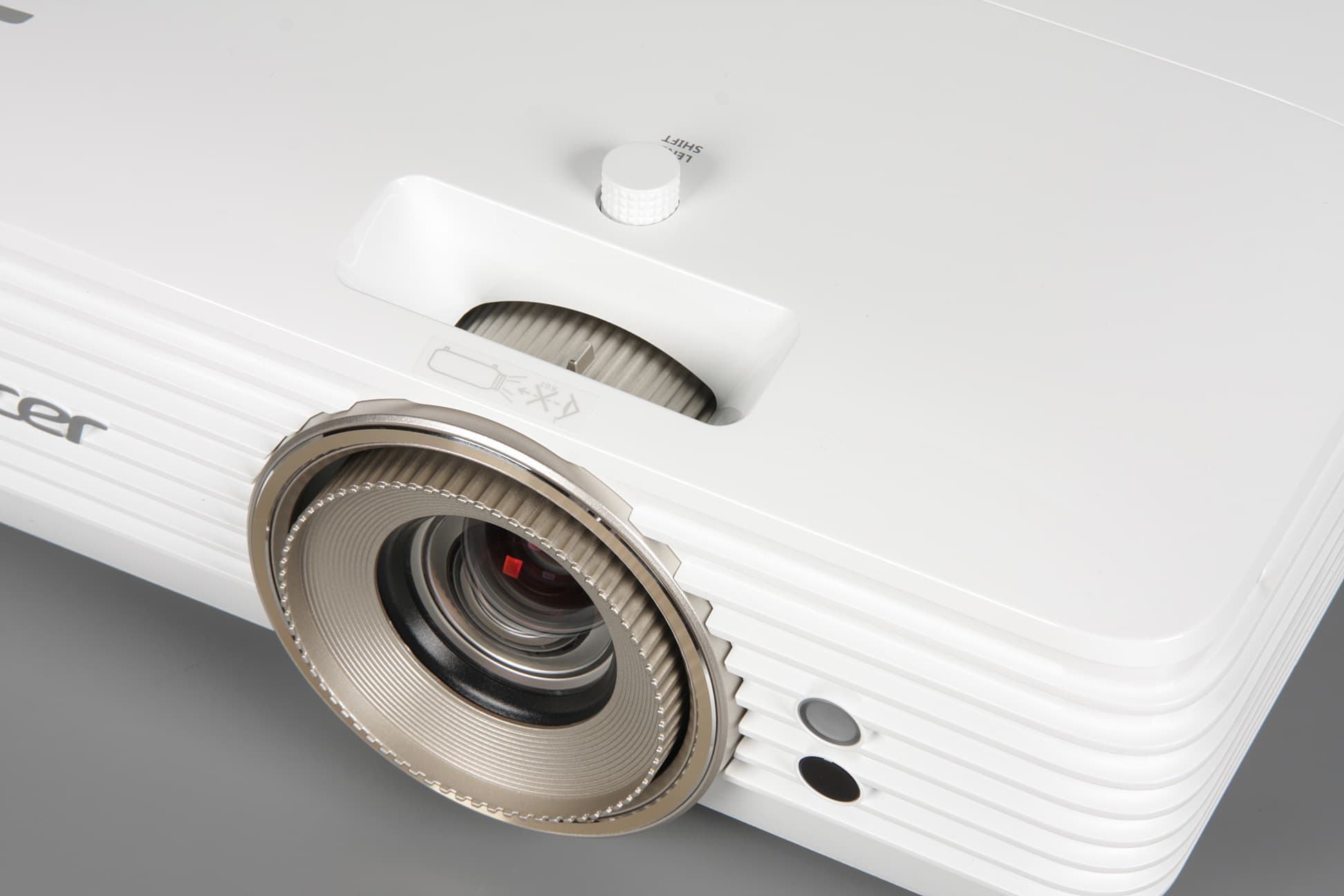

Фокусировка изображения на экране осуществляются вращением ребристого кольца на объективе, а регулировка фокусного расстояния — рычажком.

Выпрыгивающий при нажатии вороток на верхней панели позволяет смещать границы проекции так, что картинка смещается максимум на 15% от высоты проекции вверх. Практически измерения показали, что диапазон даже больше, порядка 17%: низ проекции может быть или чуть-чуть ниже оси объектива (на 2% от высоты проекции) или немного выше (на 15%). Для облегчения настройки проекции можно из меню вывести на экран тестовый шаблон.

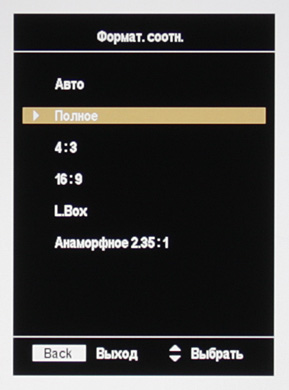

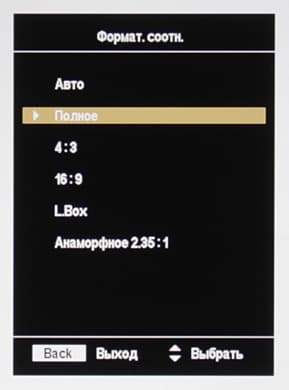

Есть несколько режимов трансформации — достаточно, чтобы привести в соответствие формат области проекции и распространенные форматы видео.

Отдельная настройка влияет на обрезку краев, она позволяет немного увеличить картинку так, что исходное изображение по периметру выходит за область проекции. Кнопка Freeze «замораживает» картинку, а кнопка Hide временно приостанавливает проекцию изображения. В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, поэтому его можно размещать на уровне переднего ряда зрителей или за ним.

Настройка изображения

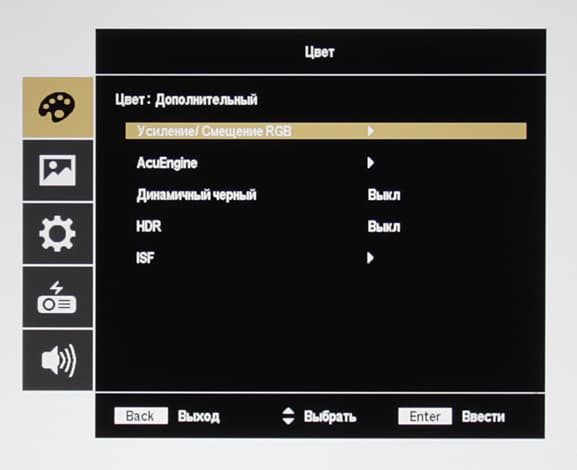

На картинку большое влияние оказывает профиль изображения (список Режим изображения), поэтому начинать настройку имеет смысл с выбора того профиля, который лучше подходит под текущие условия.

Внесенные изменения сохраняются в одном пользовательском профиле. Многочисленными настройками можно подправить цветовой и яркостный баланс, степень повышения контурной резкости и т. д.

Дополнительные возможности

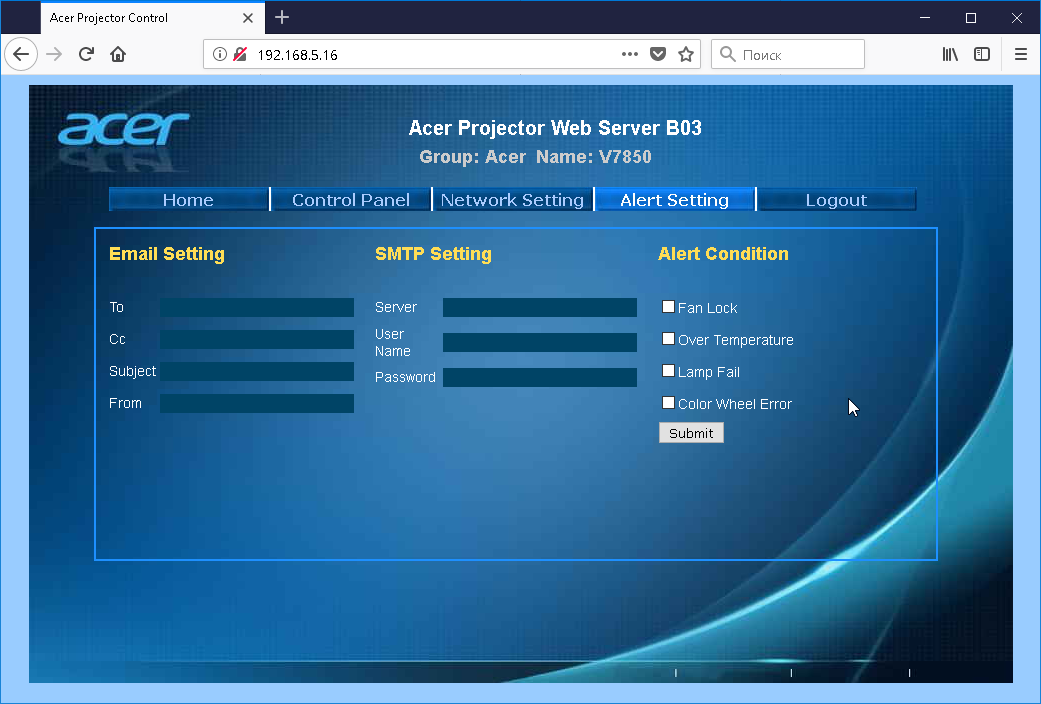

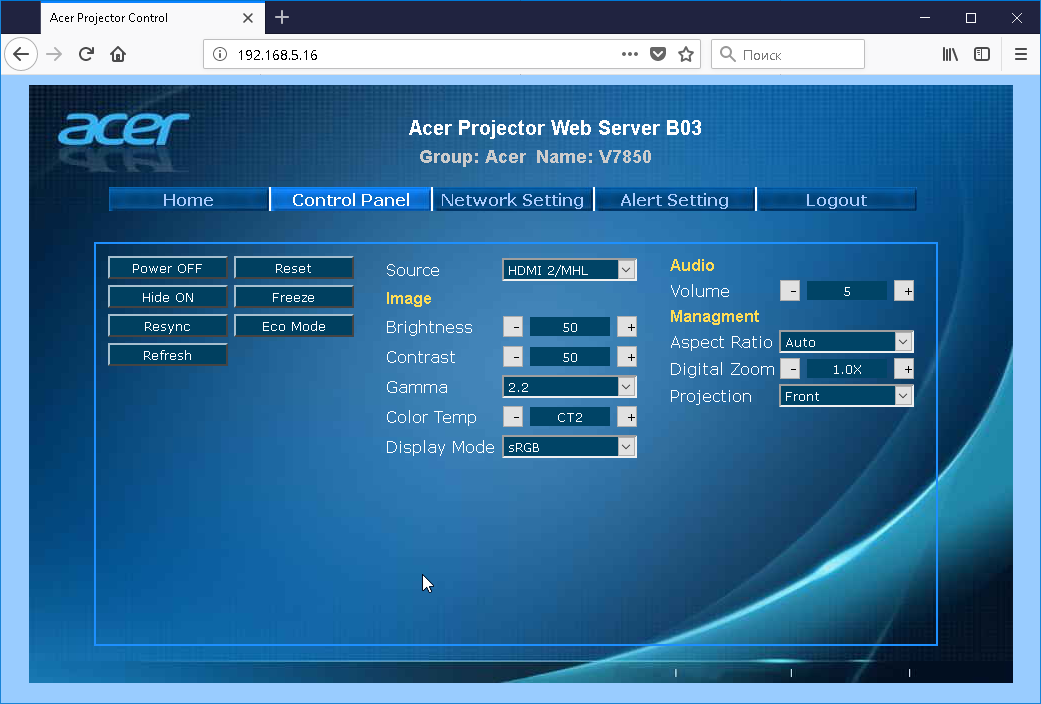

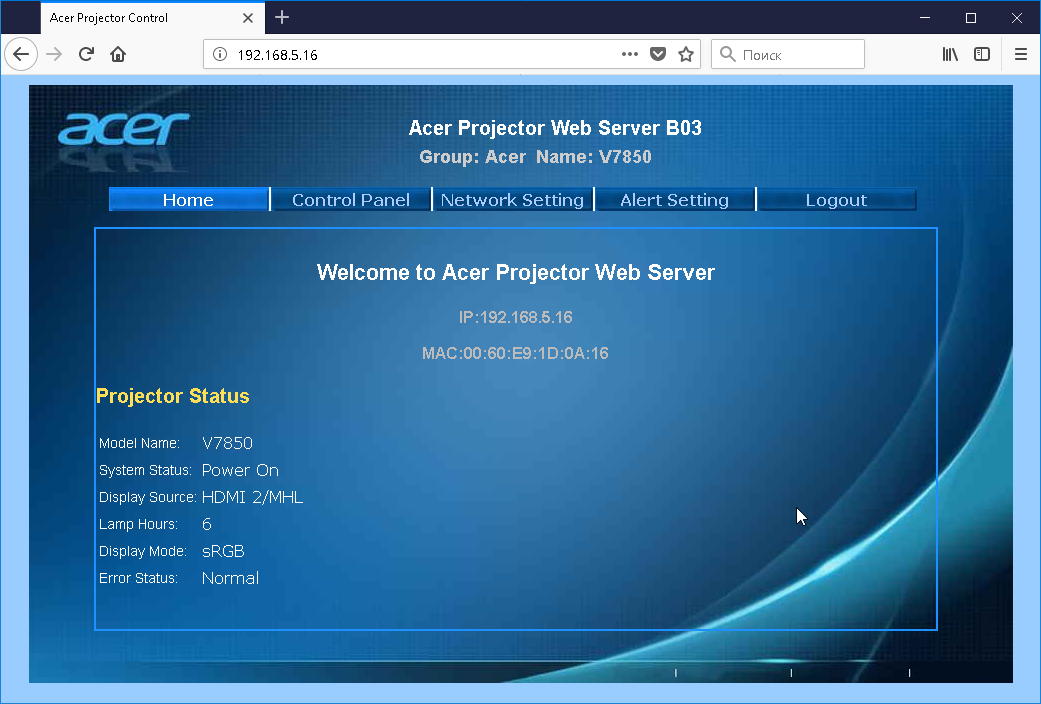

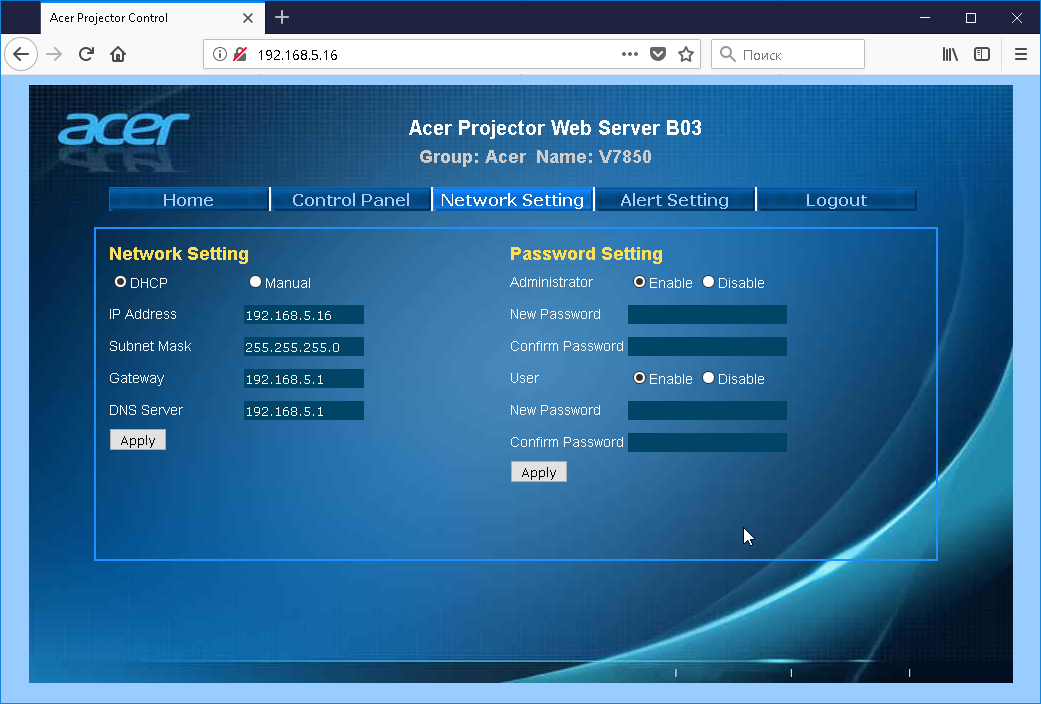

Пользователь может выбирать будет ли работать сквозной видеовыход VGA и сетевой интерфейс в режиме ожидания. Есть функция автоматического включения при подаче энергии, таймер на выключение при отсутствии сигнала.

Измерение яркостных характеристик и потребления электроэнергии

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива так, что низ изображения находился примерно на оси объектива. Результаты измерений (если не указано иное, то установлено минимальное фокусное расстояние, лампа включена на высокой яркости, выбран профиль Яркий и отключена динамическая регулировка яркости):

Режим Световой поток
2000 лм
Экономичный 1400 лм
sRGB 960 лм
Равномерность
+33%, −52%
Контрастность
670:1

Максимальный световой поток немного ниже паспортного значения (заявлено 2200 лм). Равномерность освещенности для проектора не очень хорошая. Контрастность даже для DLP-проектора высокая, что свидетельствует о высоком качестве оптической системы. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.

Режим Контрастность full on/full off
sRGB 915:1

Контрастность full on/full off типичная для современных DLP-проекторов, она уменьшается в режимах с цветокоррекцией и увеличивается при увеличении фокусного расстояния и/или выборе режимов с динамической регулировкой светового потока.

В проекторе реализовано два варианта динамической регулировки светового потока: управление мощностью лампы и динамическая диафрагма. Первый включается настройкой Динамичный черный, второй работает при выборе режима Яркий. Ниже приведен график зависимости яркости от времени при переключении с вывода черного поля на вывод белого поля после 5-секундного периода вывода черного поля для трех случаев:

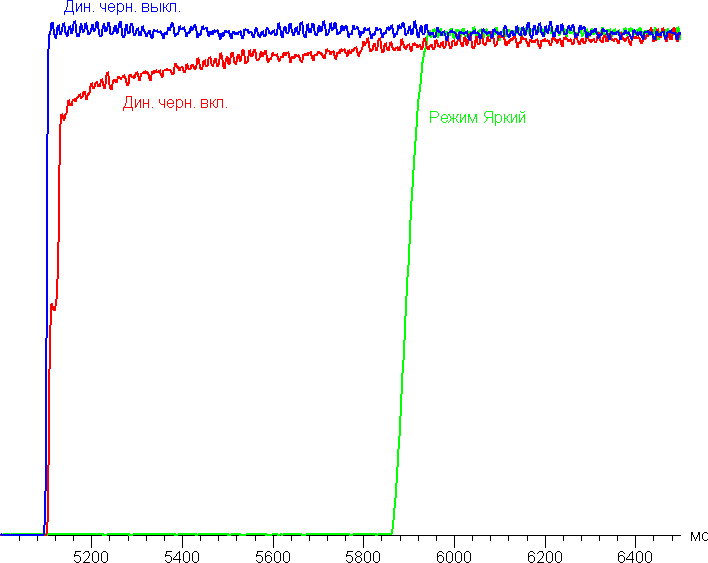

Графики роста яркости при переключении с черного поля на белое при Динамичный черный = Выкл./Вкл. и для режима Яркий. Для наглядности графики сглажены.

Видно, что подстройка с помощью диафрагмы выполняется относительно быстро, но с большой задержкой. На черном поле во весь экран в этом режиме световой поток снижается почти до нуля. Практической пользы от такого режима нет, но производитель может указывать огромные значения для контрастности. В случае подстройки мощности лампы задержка минимальная, но и изменение яркости занимает больше времени.

Проектор оснащен светофильтром с шестью сегментами из повторяющейся триады красного, зеленого и синего цветов. При выборе режима Яркий яркость белого поля повышается за счет использования промежутков между сегментами. Разумеется, увеличение яркости белого относительно цветных участков изображения немного ухудшает цветовой баланс. В режимах sRGB и Rec.709 яркость белого сбалансирована, в других режимах она завышена несильно.

Судя по графикам яркости от времени, частота чередования сегментов составляет 240 Гц при кадровой развертке в 60 Гц, т. е. светофильтр имеет скорость 4×. В режиме 24p частота чередования сегментов также равна 240 Гц. Эффект «радуги» присутствует, но заметен несильно. Как и во всех DLP-проекторах для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

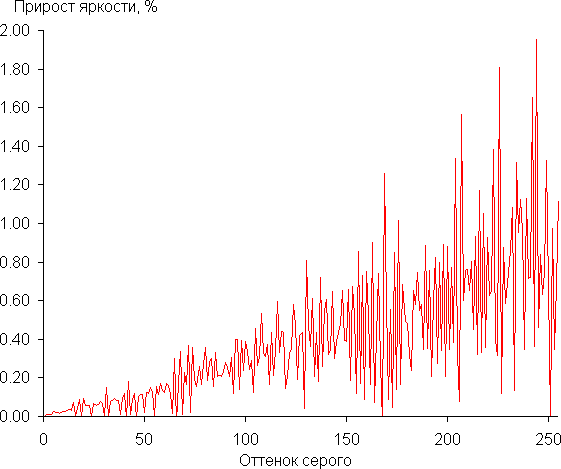

График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами, полученный при последовательном выводе 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) в случае оптимального сочетания параметров (Гамма = 2.2):

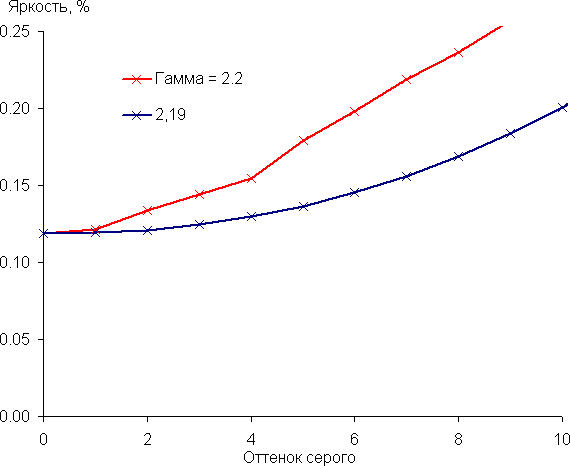

Из графика следует, что не каждый следующий оттенок значимо ярче предыдущего. Однако в близком к черному диапазоне рост яркости сохраняется (правда, после подстройки уровня настройкой Яркость):

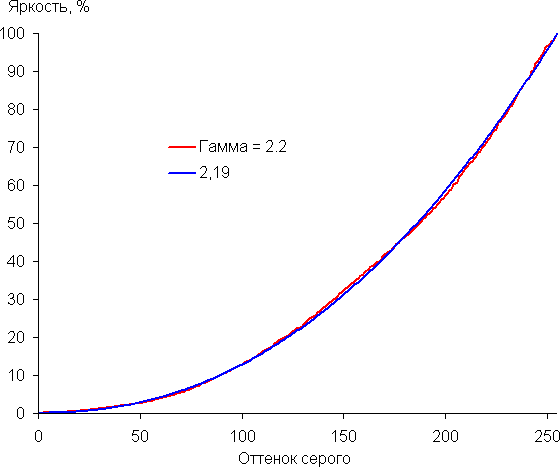

Реальная гамма-кривая лучше всего аппроксимируется степенной функцией с показателем 2,19, что практически равно стандартному значению 2,2, при этом реальная гамма-кривая мало отклоняется от степенной зависимости:

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка Потребляемая от сети мощность, Вт
Высокой яркости 34,4 Очень тихо 309
Низкой яркости 27,3 Очень тихо 226

В режиме ожидания потребление электроэнергии составило 0,5 Вт.

По кинотеатральным меркам проектор даже в режиме высокой яркости является очень тихим устройством. Шум равномерный и не раздражает.

Встроенные громкоговорители для проектора весьма громкие. Искажения и паразитные резонансы хорошо выражены, низких частот нет. Стереофонический эффект присутствует, но левый канал звучит явно громче. Однако в целом качество выше, чем обычно бывает у акустики, встроенной в проектор. При подключении наушников встроенные громкоговорители отключаются. Запас громкости при использовании наушников на 32 Ом с чувствительностью 112 дБ очень большой, диапазон воспроизводимых частот широкий, уровень фоновых помех ниже слышимого, качество звука хорошее.

Тестирование видеотракта

VGA-подключение

При VGA-подключении поддерживается разрешение 1920 на 1080 пикселей при 60 Гц кадровой частоты. Четкость картинки хорошая, но интерполяция ее немного занижает. Результат автоматической подстройки под параметры VGA-сигнала не нуждается в ручной коррекции.

HDMI-подключение к компьютеру

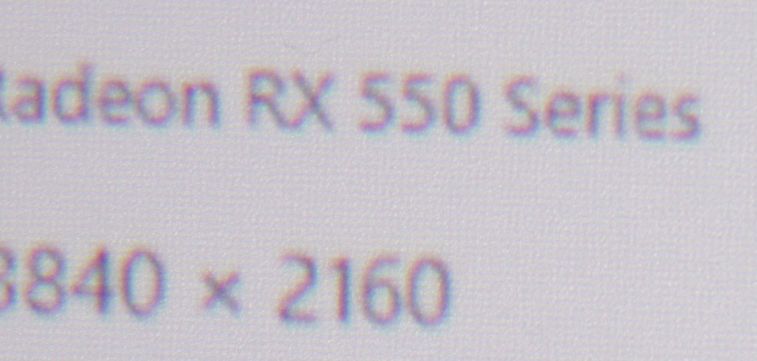

При таком способе подключения к порту HDMI 2 и в случае подходящей видеокарты (мы использовали видеокарту с GPU AMD Radeon RX 550) поддерживается режим вплоть до 3840 на 2160 пикселей и 60 Гц кадровой частоты при кодировании цвета 4:4:4 (то есть без снижения цветового разрешения) с глубиной 10 бит на цвет. Белое поле выглядит немного светлее в центре, чем в углах, цветных разводов нет. Равномерность черного поля хорошая (оно также чуть светлее в центре), бликов на нем нет. Геометрия почти идеальная, только при вертикальном сдвиге длинный дальний от оси объектива край проекции прогибается внутрь где-то на 3 мм при порядка 2 м ширины. Четкость высокая. Хроматических аберраций практически нет. Равномерность фокусировки очень хорошая.

HDMI-подключение к бытовому плееру

В данном случае HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка весьма четкая, цвета правильные, слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Оверскан для HD-режимов отключается. В случае сигнала 1080p при 24 кадр/с кадры выводятся с чередованием длительности 2:3. Яркостная четкость всегда высокая и определяется только типом видеосигнала, а цветовая четкость для чересстрочных сигналов немного ниже возможной.

Функции обработки видеосигнала

В случае чересстрочных сигналов только для неподвижных частей изображения (т. е. совпадающих для смежных кадров) выполняется «честный» деинтерлейсинг, а меняющиеся — выводятся по полям. Есть сглаживание зубчатых диагональных границ двигающихся объектов в случае чересстрочного видеосигнала.

В данном проекторе почти всегда активен режим эмуляции увеличения разрешения относительно физического разрешения матрицы. В этом режиме каждый исходный кадр сначала масштабируется (если это требуется) до разрешения 4К, затем разбивается на два полукадра с разрешением 2716×1528 пикселей (это физическое разрешение матрицы), которые выводятся последовательно, первый полукадр без сдвига, второй со сдвигом на 0,5 пикселя по диагонали. За сдвиг отвечает специальный оптоэлектрический элемент, размещенный на пути уже сформированного изображения, который включается и выключается с высокой частотой. По всей видимости, используется эффект двойного лучепреломления — при включении элемента меняется его показатель преломления, и изображение сдвигается на 0,5 пикселя по диагонали. Соответствующий набор микросхем разработан компанией Texas Instruments, ею же осуществляется поддержка разработчиков, внедряющих эту технологию в проекционные системы. Подобные технологии применяются и в случае проекторов с ЖК-матрицами (просветными и на отражение), однако там, как правило, матрицы имеют физическое разрешение 1920×1080. Вероятно, 4К-изображение, получаемое с матрицы 2716×1528, все же ближе к настоящему 4К.

В любом случае результирующее изображение не имеет истинного разрешения 4К, так как пиксели второго полукадра накладываются на пиксели первого, что снижает четкость интерполированного кадра. Тем не менее положительный эффект есть, изображение становится более «аналоговым», так как практически исчезает и так едва заметная пиксельная решетка, при этом детализация возрастает, например, мелкий текст становится более читаемым. Это подтверждают приведенные ниже фрагменты изображения с выключенным и включенным режимом эмуляции 4К:

Эмуляция 4К выключена
Эмуляция 4К включена

Отметим, что для выключения эмуляции 4К необходимо выбрать профиль Бесшумно, при этом также немного снижается уровень шума.

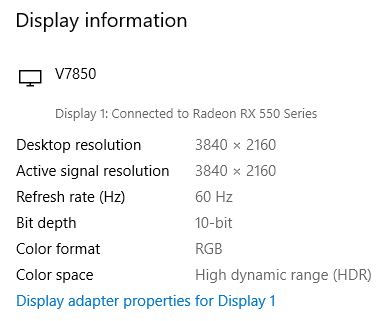

Возможность работы с источником сигнала HDR мы проверили при подключении к персональному компьютеру под управлением Microsoft Windows 10 с видеокартой на GPU AMD Radeon RX 550:

Определение времени отклика и задержки вывода

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. То есть получаемая величина задержки привязана к конкретной программно-аппаратной конфигурации. Для сигналов 1080p при 60 Гц кадровой частоты эта полная задержка вывода изображения составила порядка 80 мс для подключения по HDMI. Такая задержка может чувствоваться в очень динамичных играх, но просто при работе за компьютером ее заметить сложнее. В случае сигнала 3840 на 2160 пикселей и 60 Гц задержка увеличивается до примерно 100 мс, она уже будет ощущаться, например, по отставанию перемещения курсора мыши относительно фактического перемещения мыши рукой.

Оценка качества цветопередачи

Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

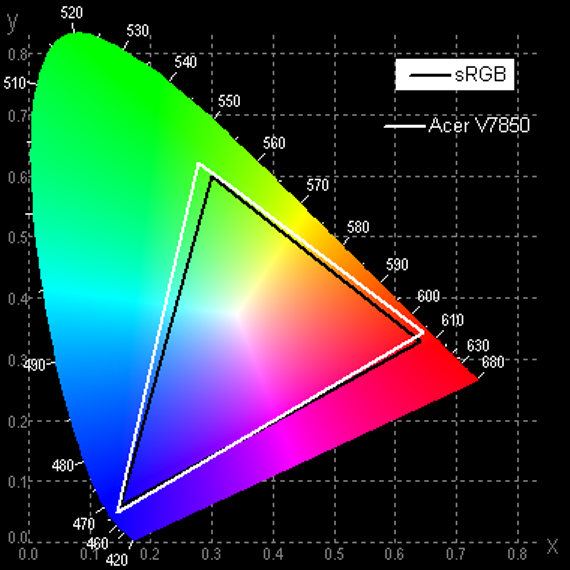

Цветовой охват практически не зависит от текущего сочетания настроек и он близок к sRGB:

Цвета имеют естественную насыщенность (напомним, что практически весь потребительский цифровой контент рассчитан на демонстрацию на устройствах с охватом sRGB). Ниже приведены спектры белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) при выборе самого яркого встроенного профиля Яркий:

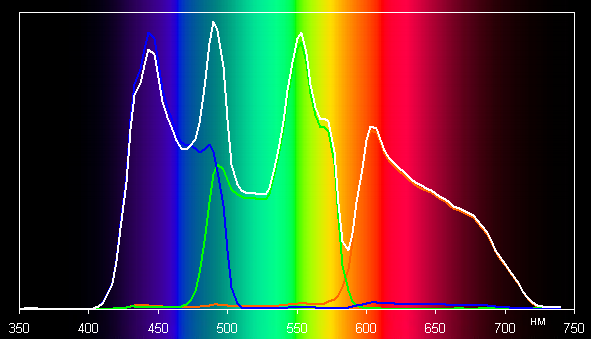

И для профиля sRGB:

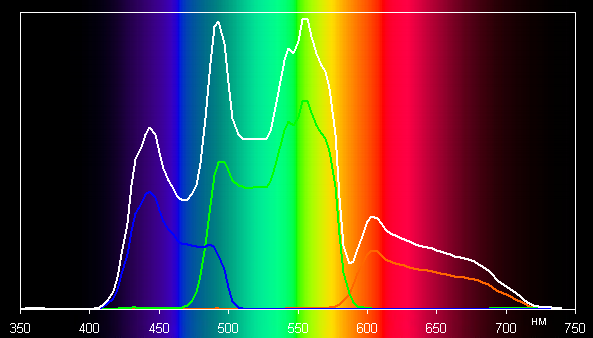

Видно, что в случае профиля Яркий яркость белого заметно превышает яркость основных цветов в соответствующих областях спектра, поэтому в этом режиме основные цвета на фоне белых участков выглядят менее яркими, чем должны быть на самом деле. Также интенсивность зеленой компоненты гораздо выше синей и красной. Выбор профиля sRGB выравнивает яркостный баланс, при этом дополнительно уменьшается чрезмерная интенсивность зеленой составляющей. Отметим, что в целом это типичные спектры для проекторов с источником света в виде ртутной лампы высокого давления.

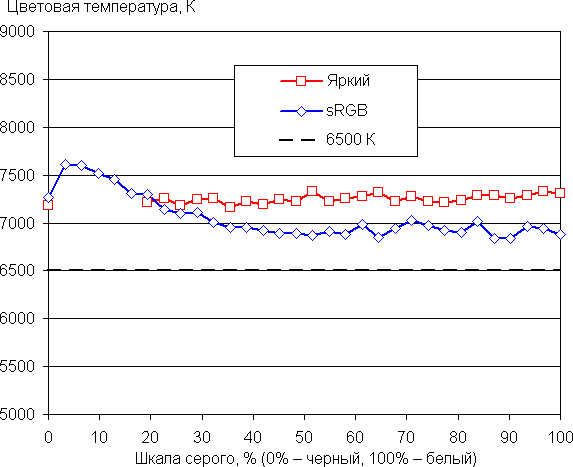

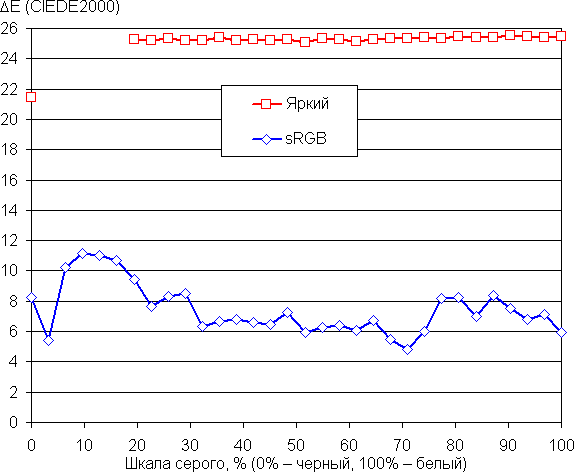

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для самого яркого режима (выбран профиль Яркий) и для профиля sRGB. Укажем, что близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Часть точек в темной области в случае профиля Яркий отсутствует, из-за сработавшей диафрагмы, перекрывшей световой поток. С ростом яркости выводимого оттенка серного диафрагма открылась.

Дисбаланс оттенков в случае самого яркого режима очень существенный. Выбор профиля sRGB с потребительской точки зрения уже обеспечивает хорошее качество цветопередачи, так как цветовая температура достаточно близка к стандартным 6500 К абсолютно черного тела, а ΔE на большей части шкалы серого ниже 10 единиц, при этом оба параметра не очень сильно изменяются от оттенка к оттенку — это положительно сказывается на визуальной оценке цветового баланса. Разумеется, чем точнее настроена цветопередача, тем ниже яркость и контраст. Тут уж придется выбирать, что важнее.

Выводы

По совокупности характеристик Acer V7850 можно рекомендовать к использованию в составе продвинутого домашнего кинотеатра. В случае контента 4К проектор обеспечит разрешение изображения, близкое к настоящему Ultra HD, а более доступный контент Full HD на этом проекторе выводится с уменьшенной пикселизацией, почти в аналоговом виде. Не исключено использование Acer V7850 в качестве развлекательного, то есть для просмотра фотографий, видеосъемок и телепередач, а также для игр на не очень большом экране в условиях неполного затемнения помещения, так как в самом ярком режиме световой поток достигает 2000 лм.

Достоинства:

  • Высокие яркость и ANSI-контрастность
  • Эмуляция разрешения 4К
  • Поддержка разрешения 4К/60p и HDR на входе
  • Хорошее качество цветопередачи
  • Правильный вид светофильтра
  • Тихая работа
  • Регулируемый вертикальный сдвиг объектива
  • Минимальные геометрические искажения проекции
  • Высокое качество оптической системы
  • Пульт ДУ с подсветкой
  • Расширенные возможности контроля и управления по сети
  • Удобное и русифицированное меню
  • Сумка в комплекте

Недостатки:

  • Вариация длительности кадров в случае сигнала 24 кадр/с
  • Неудобное включение подсветки у пульта ДУ
