Обзор зарядных устройств Orico TSL-6U и ODC-2A5U

Мы уже знакомились с внешними аккумуляторами (пауэрбанками), предлагаемыми компанией Orico Technologies, и при этом говорили, что в спектре ее продукции есть немало других аксессуаров для компьютеров и мобильных гаджетов, в том числе зарядные устройства (далее ЗУ), среди которых встречаются достаточно необычные — например, Orico DUK-20P-BK, имеющий двадцать (!) USB-выходов, для каждого из которых заявлен ток до 2,4 А.

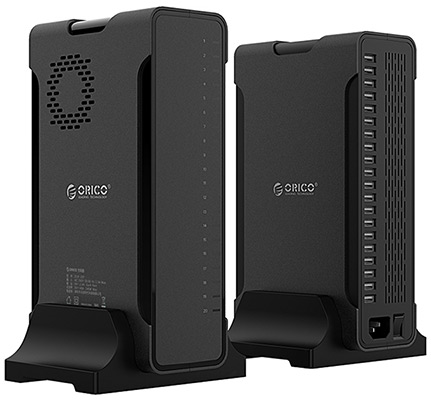

Конечно, первая реакция на подобное изделие — «Куда столько?!». Однако, подумав, можно представить ситуации, когда оно будет востребовано: «для дома, для семьи» — вряд ли, а вот в организациях — вполне. И вовсе не обязательно для подзарядки личных смартфонов сотрудников и посетителей: мало ли найдется современных устройств с аккумуляторами, заряжать которые надо от USB — мобильные радиостанции, фонари, список можно продолжать долго, и подобного добра в постоянной эксплуатации может быть столько, что не хватит и 20 портов.

Но такие модели все же скорее относятся к экзотике, а мы подробнее рассмотрим два образца из более востребованных «широкими массами» разновидностей ЗУ.

Однако начнем с описания другой продукции, без которой использовать зарядные устройства невозможно — с кабелей.

Кабельная продукция Orico

Конечно, кабель имеется в комплекте любого гаджета, имеющего встроенный аккумулятор. Но эти кабели имеют нехорошую привычку теряться, а порой и выходить из строя, к тому же далеко не всегда комплектный кабель является оптимальным именно для зарядки.

Компания Orico предлагает широкий спектр кабелей с разными разъемами, разной длины и разного цвета; есть и различные переходники. Причем не все они пока доступны у российского дистрибутора — во всяком случае, если сравнить перечень на его сайте и на orico.cc (на другой официальный ресурс orico.com.cn лучше не заглядывать тем, кто, как и автор, не силен в китайском: не получилось даже понять, где можно переключиться на английский и есть ли там вообще выбор языка).

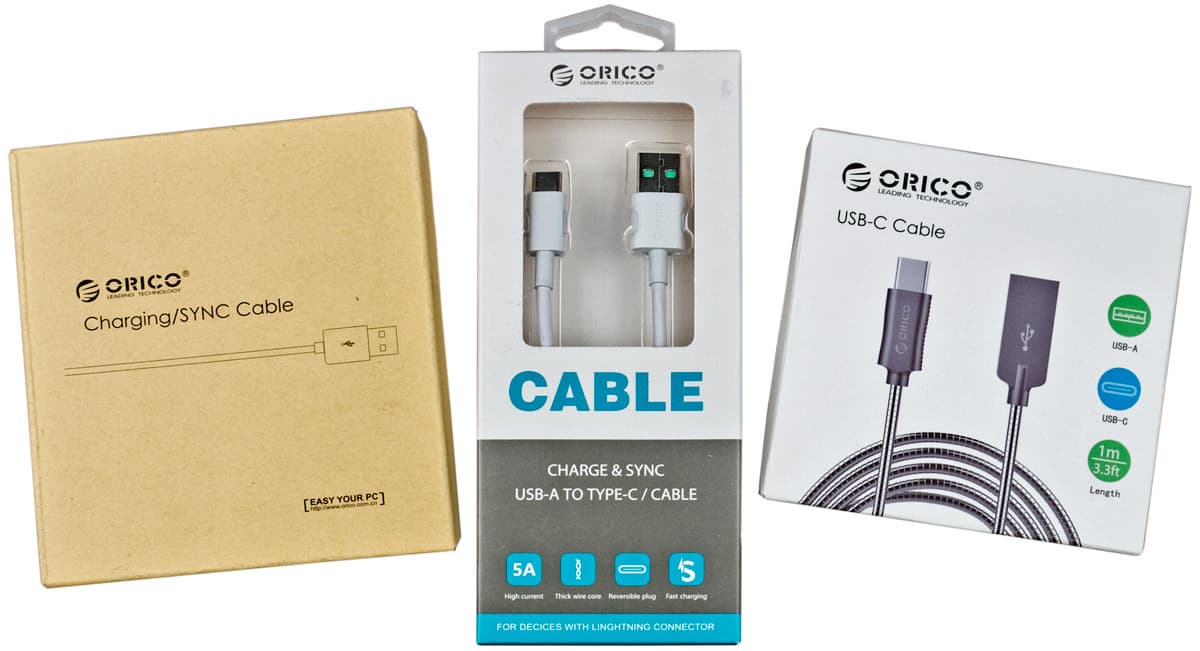

В отличие от откровенно дешевой продукции, кабели Orico поставляются в коробочках, которые могут быть оформлены по-разному, но всегда на лицевой или тыльной стороне содержат обозначение длины и типа разъемов, а также буквенно-цифровой индекс, позволяющий однозначно сопоставить изделие с информацией в официальных источниках. Внутри коробочки — или аккуратный пакетик, или прозрачная пластиковая оболочка.

Долго заниматься перечислением не будем, сразу перейдем к тестам. Чтобы результаты не были абстрактными, возьмем и «точку отсчета» — кабель длиной 75 см с коннекторами USB type A (male) и Micro-USB из комплекта бюджетного смартфона Xiaomi.

Тест проводим следующим образом: подключаем один конец кабеля к 5-вольтовому источнику питания (достаточно мощному, его выходное напряжение в диапазоне токов до 3 А практически не меняется) и делаем замеры с токами 1,0, 1,5 и 2,0 А.

Учитываем два момента: замер напряжения делаем непосредственно на дальнем от источника разъеме кабеля, а в качестве нагрузки используем не резистор (с ним ток четко не выставишь — будет зависимость от напряжения), а электронный эквивалент нагрузки Unicorn SL-300, который позволяет задавать потребляемый ток в широком диапазоне и поддерживать его стабильным, независимо от напряжения.

И главное: далеко не все читатели помнят, кто такой Георг Симон Ом и что гласит закон его имени, поэтому не будем оперировать терминами «сопротивление», «падение напряжения» и т. д., а постараемся интерпретировать результаты максимально доступным языком.

Для начала напомним: спецификация USB считает «легальными» отклонения в пределах ±5% от напряжения 5 В, то есть на вход подключаемого гаджета должно попадать от 4,75 до 5,25 В. Практика показывает, что многим устройствам достаточно и 4,6 В, а порой и менее, но это уж как повезет — гарантий тут никаких, поэтому ориентируемся на нижний порог в 4,75 В.

Напряжение холостого хода зависит только от источника питания и в данном случае составляет 5,1 В. Прочие результаты в таблице:

Кабель (длина) Xiaomi
(75 см)
Orico
ADC-05
(50 см)
CER3-10
(1 м)
FDC-10
(1 м)
ATC-05
(50 см)
Напряжение при токе 1,0 А 4,78 В 4,97 В 4,92 В 4,87 В 5,03 В
Напряжение при токе 1,5 А 4,65 В 4,91 В 4,84 В 4,76 В 5,01 В
Напряжение при токе 2,0 А 4,52 В 4,85 В 4,76 В 4,55 В 4,99 В

Влияние длины кабеля понятно и без всяких тестов: при прочих равных чем он длиннее, тем меньшее напряжение дойдет до нагрузки. Однако сейчас нам интересны пригодность конкретных кабелей для работы с определенными токами и возможный запас для бо́льших токов.

Что получилось: кабель Xiaomi, имеющий среднюю длину, годится для токов не более 1,0-1,1 А. Ничего плохого в этом нет: на эти токи как раз рассчитаны и сам смартфон, и адаптер из его комплекта; производитель для недорогого товара просто решил обойтись необходимым и достаточным, вот только использовать данный кабель для более мощных нагрузок не рекомендуется.

Из Orico немного подкачал лишь метровый FDC-10, который дотянул только до отметки в 1,5 А. Все прочие, короткие и длинные, со всеми обозначенными токами справились, разве что с бо́льшим или меньшим запасом.

Для кабеля Orico ATC-05 с коннекторами Type-C и USB type A (male) и вовсе заявлен предельный ток в 5 А, но на такие нагрузки не рассчитан наш источник питания. Однако при токе 3 А напряжение на «дальнем» конце кабеля составило 4,95 В, а это позволяет надеяться, что заявленное соответствует реальности.

Вновь отметим: напряжение использованного для тестов источника питания очень стабильное, к тому же немного превышает номинал в 5 В. А если используется дешевенький адаптер, на выходе которого уже при токе в 1 А напряжение опускается заметно ниже 5 В, да еще к этому добавится (точнее, из этого вычтется) вклад кабеля, то до смартфона или планшета может «добраться» совсем уж низкое напряжение.

При выборе кабеля надо учитывать, что очень красивые на вид ультрамодные разъемы USB type A (male) «бескорпусного» типа (название условное, исполнение понятно по фотографии) по внешним размерам чуть больше обычных, а потому входят не во все порты, имеющиеся в адаптерах или ноутбуках — прорези в пластиковых корпусах часто оказываются чуть меньше, чем нужно для такого коннектора.

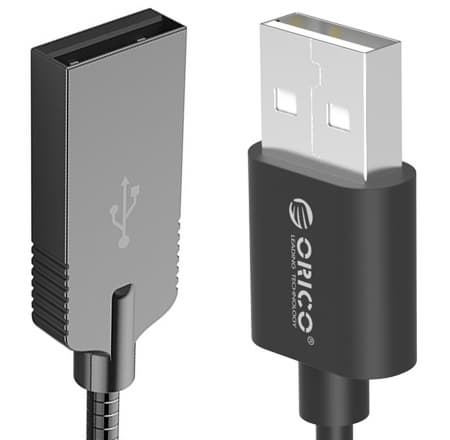

Слева «бескорпусной» коннектор, справа обычный

Это относится не только к кабелям Orico, но надо отметить: доставшийся нам кабель с таким разъемом нормально подключался к портам обоих устройств, описанных ниже, но не входил в соответствующие прорези корпусов некоторых из имеющихся в нашей лаборатории адаптеров и блоков питания других производителей.

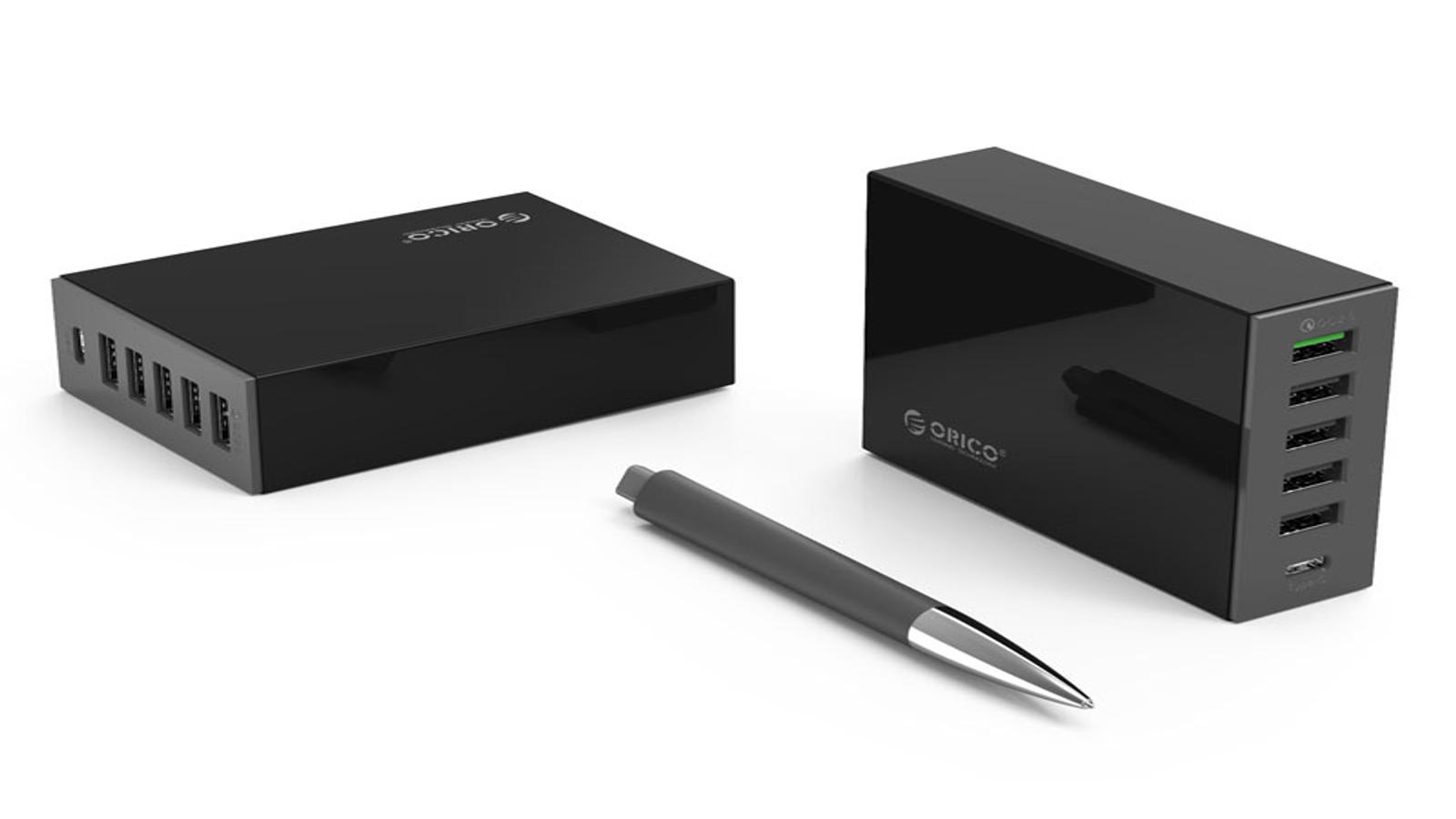

Orico TSL-6U: сетевое зарядное устройство с шестью выходными портами и поддержкой QC2.0

Относится к настольным (desktop) моделям, то есть подключается к сети переменного тока кабелем. У Orico есть подобные ЗУ и со встроенной вилкой, которые подключаются непосредственно в розетку, но это не всегда удобно, к тому же зачастую корпус такого устройства перекрывает соседние места в многоместных колодках.

Модель предлагается в двух расцветках: черной и молочно-белой, нам досталась черная. Боковые поверхности глянцевые, лишь торцы с разъемами имеют легкую шагрень; конечно, блеск глянца радует глаз на витрине магазина, но практичным такое оформление назвать трудно.

Возможности, параметры, комплектация

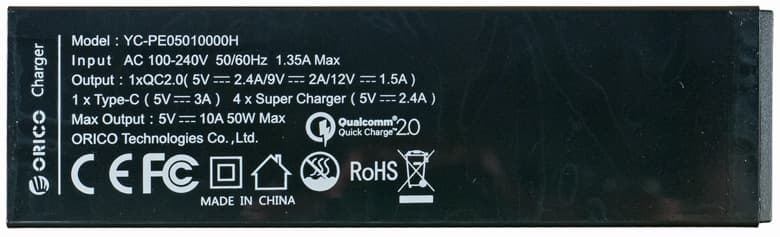

Вот список заявленных характеристик:

Выходная мощность до 50 Вт
Входное напряжение 100—240 В, 50/60 Гц
Выходы USB 6 портов: 1 × USB Type C, 1 × USB Quick Charge 2.0, 4 × Super Speed Charge USB
Параметры выходов 1 порт QC2.0: 5 В / 2,4 A, 9 В / 2 A, 12 В / 1,5 A
1 порт Type-C: 5 В / 3 A
4 порта: 5 В / 2,4 A
Intelligent IC да
Защита от скачков напряжения, короткого замыкания, перегрева, перегрузки, излишней зарядки
Размеры, вес (измерено нами) 100×70×30 мм, 255 г (с кабелем для подключения к розетке)
Средняя цена
Розничные предложения
Описание на сайте дистрибутора orico-russia.ru

Понятие «Intelligent IC» здесь подразумевает автоматическое согласование выходных параметров ЗУ в соответствии с возможностями и потребностями подключенного устройства, причем на каждом этапе заряда встроенных в него аккумуляторов.

Как видите, упоминания технологии Power Delivery (PD), с которой обычно ассоциируется порт Type-C, в спецификации нет, а имеющийся в ЗУ разъем — это пятивольтовый выход с повышенным до 3 А максимальным током. То есть устройства, поддерживающие PD, подключать к TSL-6U вполне можно, но вряд ли параметры их питания будут оптимальными — это досадно, но не смертельно. Подобное можно назвать вполне обычным для относительно недорогих ЗУ.

А вот слова про излишнюю зарядку в строчке с перечнем встроенных видов защиты мы комментировать не беремся: собственных батарей у зарядного устройства нет, а за имеющиеся в подключаемых устройствах аккумуляторы всегда отвечают их собственные контроллеры.

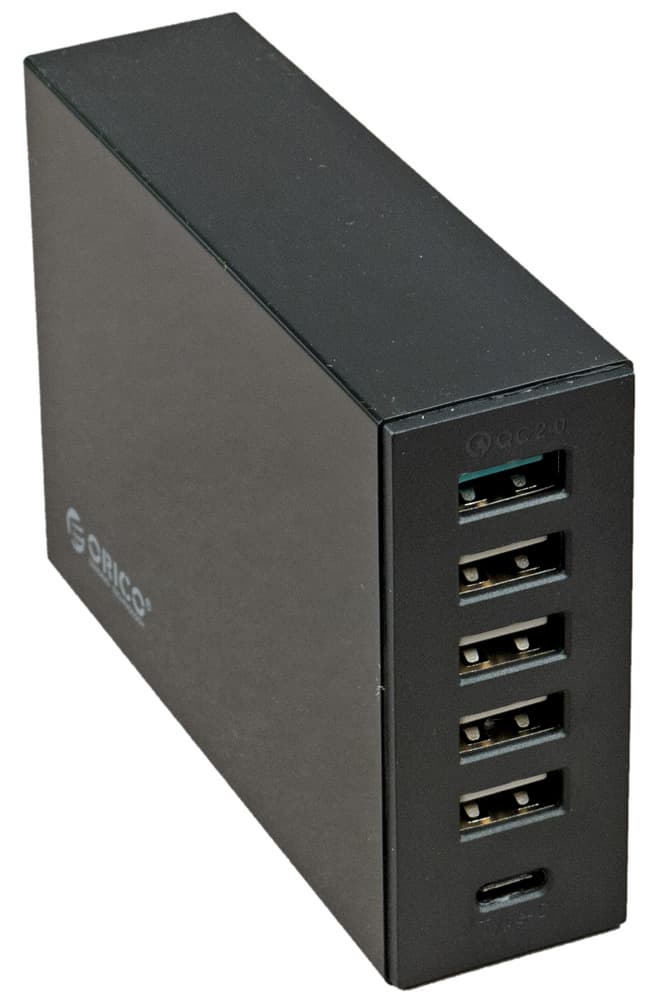

Разъемы USB type A (female) имеют цветовую маркировку: верхний, имеющий поддержку QC2.0, зеленый, остальные белые. Возможно, есть варианты и без «цветовой дифференциации» — во всяком случае, именно такой изjбражен на фото в официальных источниках.

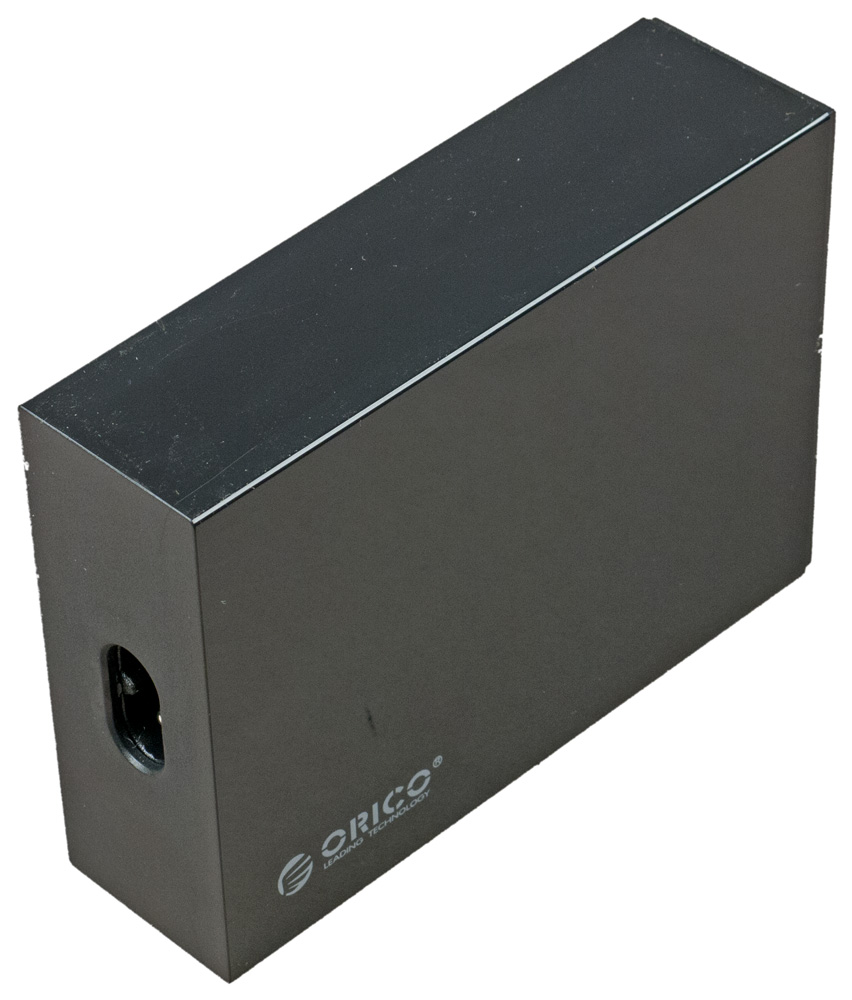

Кабель для подключения к сети переменного тока имеет обычные для устройств с небольшим потреблением вилку CEE 7/16 (Europlug) и разъем С7 (IEC 60320), соответственно на задней стенке ЗУ имеется разъем С8. Длина кабеля 1,1 м.

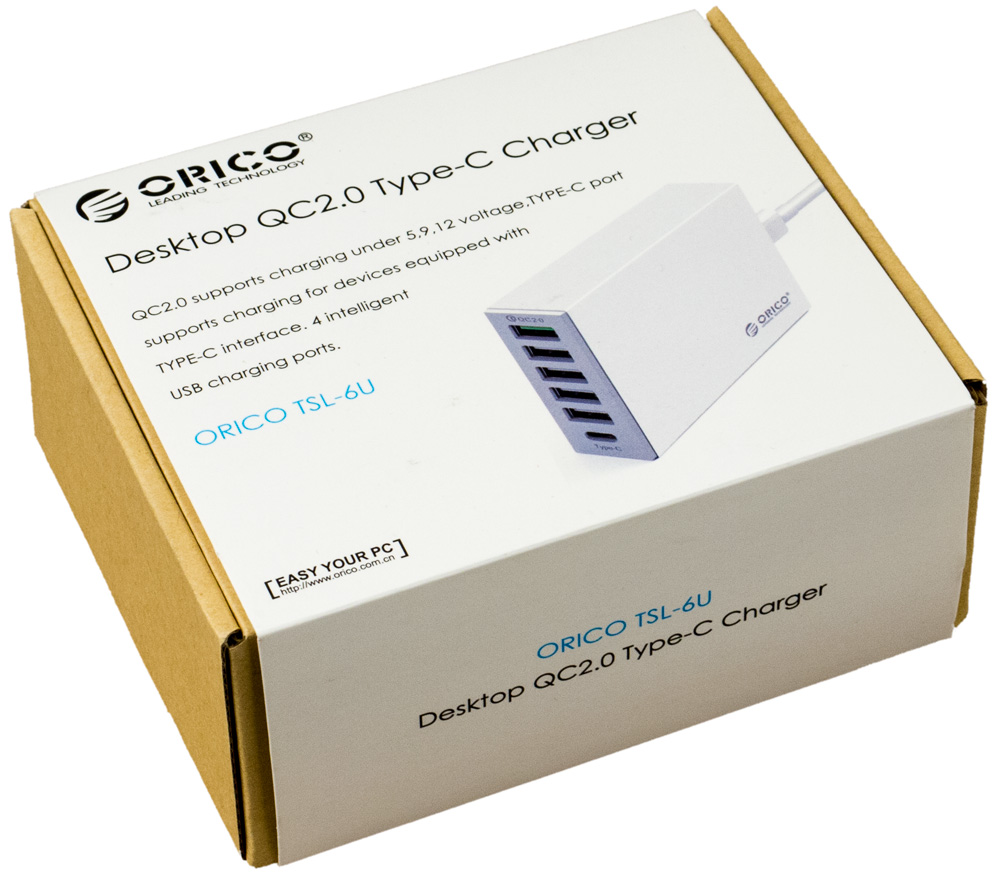

В комплекте только само ЗУ, сетевой кабель и инструкция.

Габариты и вес устройства небольшие, что позволит при необходимости брать его с собой в какие-то поездки.

Тестирование

«Белые» (то есть обычные, без поддержки Quick Charge) выходы поддерживают единственный быстрый режим — Apple 2,4 A.

У «зеленого» список шире: помимо заявленного QC2.0 (до 12 В), поддерживаются не только Apple 2,4 A, но также Samsung 5V 2A и USB DCP 5V 1,5A.

Выходом Type-C поддерживаются режимы Samsung 5V 2A и USB DCP 5V 1,5A.

Прозвонка показала: общей для всех выходов является только линия Gnd, контакты «+5 В» развязаны даже у «белых» портов. Не объединены и линии Data, поэтому есть надежда, что «быстрый» режим для каждого из подключаемых на зарядку устройств будет определяться индивидуально. Правда, проверить это на практике нам попросту нечем.

Напряжение холостого хода одинаковое для всех выходов: 5,2 В.

Нагружаем обычный выход максимальным током 2,4 А, выходное напряжение составляет 5,0 В. Для подобных устройств мы обычно задаем и перегрузку в 10%; при токе 2,65 А напряжение падает незначительно — всего-то на 20-30 милливольт. За полчаса с такой перегрузкой нагрев в самом горячем месте корпуса (задняя часть верхней поверхности) составил 10-11 градусов относительно исходной температуры.

При токе в 3,0 А напряжение на этом выходе уменьшилось еще на пару десятков милливольт, результат очень хороший. Надо только помнить, что разъемы USB type A не рассчитаны на большие токи, а потому начинают сильно нагреваться, и тест на длительную работу мы производить не стали.

Имеется разновидность коннекторов USB type A, допускающая более высокие токи — у них крайние контакты, соответствующие шинам питания, немного шире средних, к которым подключены линии DATA, но таких в рассматриваемых изделиях Orico нет, да к тому же на большой ток должен быть рассчитан не только выходной разъем, но и коннектор подключаемого к нему кабеля.

Все это относится и к «зеленому» выходу, когда не задействован режим Quick Charge либо в 5-вольтовом QC2.0; переключаем его в режимы QC2.0 с более высоким напряжением.

9 вольт: на холостом ходу 8,9 В, при токе в 2 А — 8,8 В. При 2,2 А (перегрузка 10%) тоже 8,8 В, ЗУ проработало с таким током 40 минут и нагрелось на 25-26 градусов, то есть довольно существенно, однако без негативных последствий. При токе 2,4 А (перегрузка 20%) напряжение составило 8,7 В, а уже через 6-7 минут сработала защита (не очень понятно, от перегрузки или от перегрева, поскольку нагрев составил 27-28 °C).

Для восстановления работоспособности достаточно отключить нагрузку.

12 вольт: на холостом ходу 11,9 В, при токе 1,5 А — 11,8 В. Перегрузка 10%: ток 1,65 А, напряжение 11,8 В; через 7-8 минут срабатывает защита — видимо, все же по перегрузке, поскольку нагрев был не столь существенный, как в предыдущем случае: в самом горячем месте корпуса — на 21-22 °C. Это не упрек, но логика работы схемы защиты не очень понятна: потребляемая нагрузкой мощность здесь была лишь чуть больше, чем с установкой 9 В при 2,2 А.

Выход Type-C — для него заявлен только 5-вольтовый режим и предельный ток 3 А. При таком токе напряжение на выходе вполне приличное — 4,9 В. С перегрузкой в 10%, то есть с током 3,3 А, устройство также справилось нормально: напряжение снизилось на 20-25 милливольт, а нагрев за полчаса составил 15-16 °C, то есть был вполне умеренным.

Продолжаем «мучительства»: три обычных порта нагружаем токами по 2,4 А, «зеленый» порт переводим в 9-вольтовый режим и задаем ток 1,7 А. Таким образом, суммарная мощность слегка превысила заявленное предельное значение в 50 Вт.

После 15 минут работы нагрев получился очень сильным: верхняя поверхность корпуса стала на 35-37 градусов теплее температуры в помещении, тест мы прервали. Тем не менее, вполне можно считать заявленный максимум по мощности подтвержденным, при этом надо отметить, что отклонения напряжений от номиналов были минимальными.

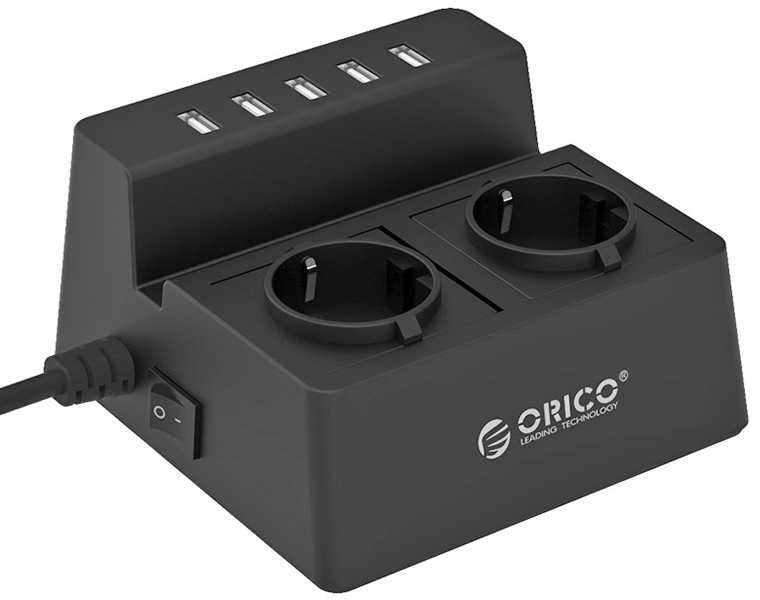

Orico ODC-2A5U: сетевой фильтр с USB-портами для зарядки

Если предыдущее устройство довольно компактное, а потому его условно можно считать мобильным, то сейчас мы рассмотрим явно стационарный образец — сетевой фильтр с двумя розетками Schuko («евророзетками»), имеющий встроенное зарядное устройство с пятью USB-портами.

Модель также предлагается в двух расцветках: черной и молочно-белой. В доставшемся нам черном устройстве поверхность матовая, слегка шероховатая.

Возможности, параметры, комплектация

Комбинация сетевого фильтра и зарядного устройства с несколькими портами представляется нам весьма удобной. Очевидно, не только нам: разные производители, включая Orico, предлагают подобные изделия в широком ассортименте — значит, спрос есть.

Список обозначенных на сайте дистрибутора и на orico.cc характеристик мы поместили в первую таблицу:

Входное напряжение 100—240 В, 50/60 Гц
Выходная мощность (для розеток Schuko) до 2500 Вт (250 В, 10 А)
Выходы USB 5 USB-портов для зарядки с умным распознаванием
Защита от скачков напряжения, короткого замыкания, перегрева, перегрузки, излишней зарядки
Размеры 130×130×73 мм
Вес (измерен нами) 560 г
Ориентировочная цена 2300 - 2700 руб.
Описание на сайте дистрибутора orico-russia.ru

Насчет защиты от «излишней зарядки» уже высказывались выше.

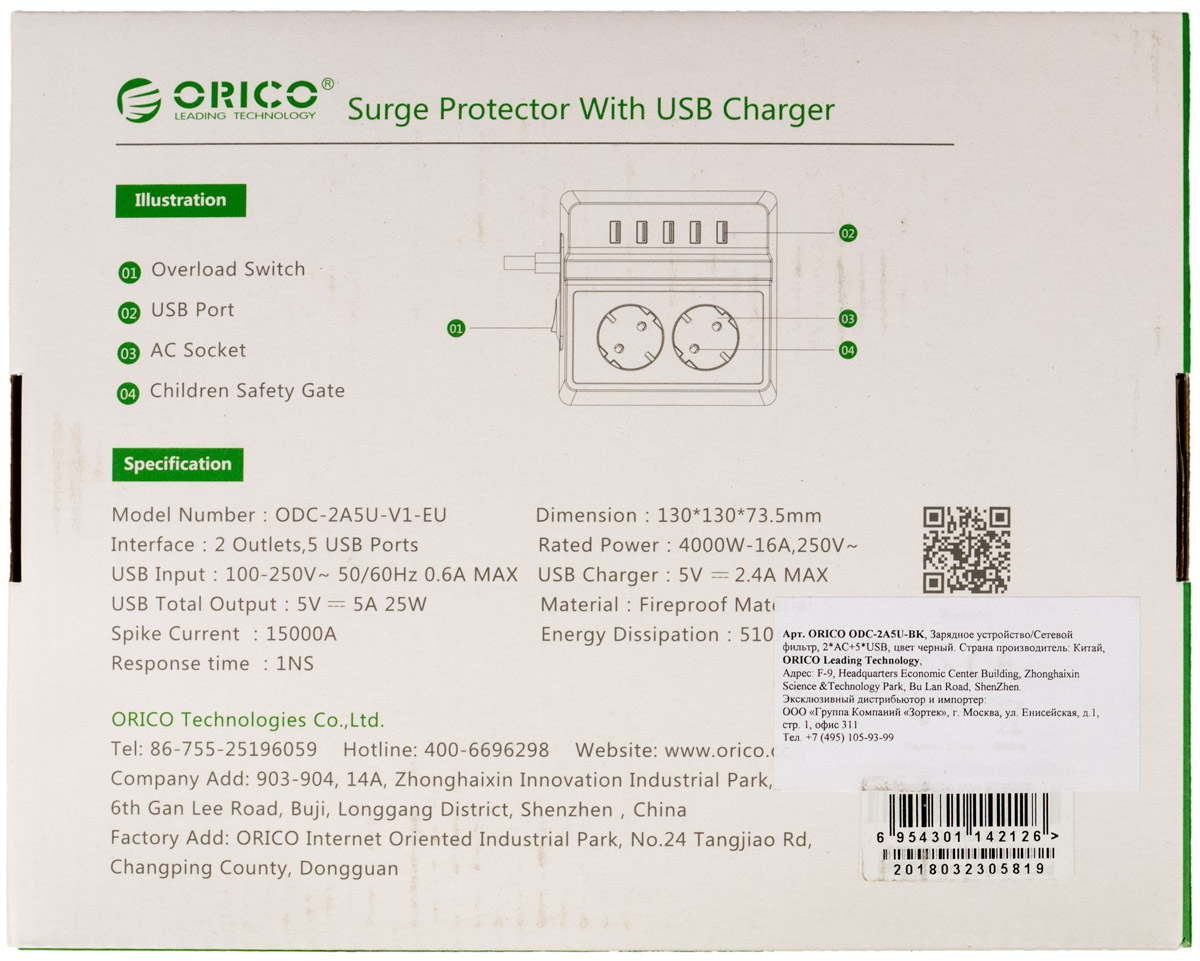

Спецификация на сайте дистрибутора некоторых важных сведений не содержит (например, не указан максимальный выходной ток USB-портов), поэтому их приходится брать с упаковки. Но, к сожалению, встречаются и прямые противоречия — в частности, относительно максимального тока розеток Schuko, поэтому приводим вторую таблицу, в нее мы вписали сведения с коробки и шильдика на самом устройстве (перевод наш).

Суммарная нагрузка портов USB 25 Вт (5 В, 5 А)
Предельный ток каждого порта USB ≤ 2,4 А
Номинальная мощность (переменный ток) ≤ 4000 Вт (16 А, 250 В AC)

Начинаем разбираться.

Длина входного кабеля составляет 1,5 м, причем кабель этот на удивление толстый: 3×1,5 мм², подобный редко можно встретить даже в сетевых фильтрах с 4-5 розетками. Для таких проводов токи в 10 А (первая таблица) и даже в 12-13 А вполне можно считать номинальными, то есть долговременными, а в 16 А (вторая таблица) — максимальными, то есть допустимыми в течение непродолжительных периодов, хотя на упаковке мощность в 4 кВт названа номинальной (Rated Power).

Таким образом, к ODC-2A5U без всяких опасений можно подключать любые утюги, электрочайники и комнатные обогреватели, порой и одновременно, если обе такие нагрузки не супермощные. Если с мощностью переборщить, тоже не страшно: имеется многоразовый предохранитель, совмещенный с выключателем питания. На фото с сайта дистрибутора он другой — видимо, это просто выключатель, а в нашем экземпляре оказался совмещенный выключатель-предохранитель, о чем говорит и надпись «Overload Switch» на упаковке.

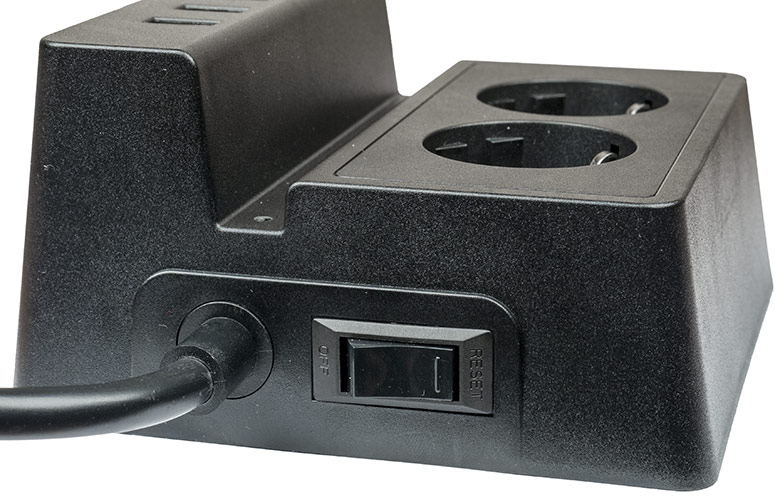

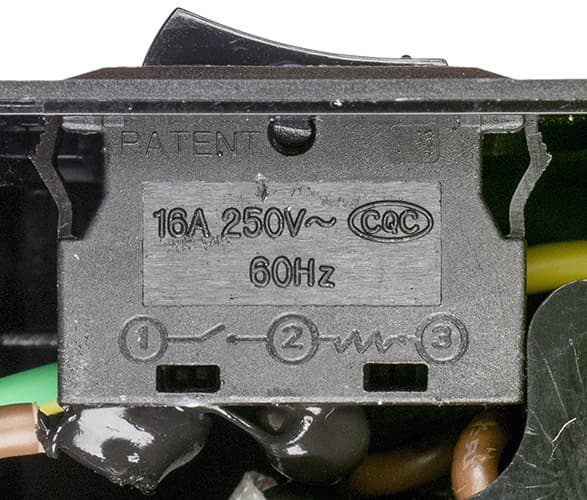

Забегая вперед, скажем: его номинал 16 А, что подтверждает наш вывод о предельно допустимой мощности. Этот выключатель управляет подачей питания и на силовые розетки, и на схему питания портов USB.

Основой подобных предохранителей является биметаллическая пластина, а обозначенный предельный ток вовсе не означает, что цепь будет немедленно разорвана при его достижении — подобные тепловые расцепители имеются и во всем известных «автоматах», устанавливаемых в электрощитах, и при небольших превышениях относительно номинала срабатывают они с очень большой задержкой.

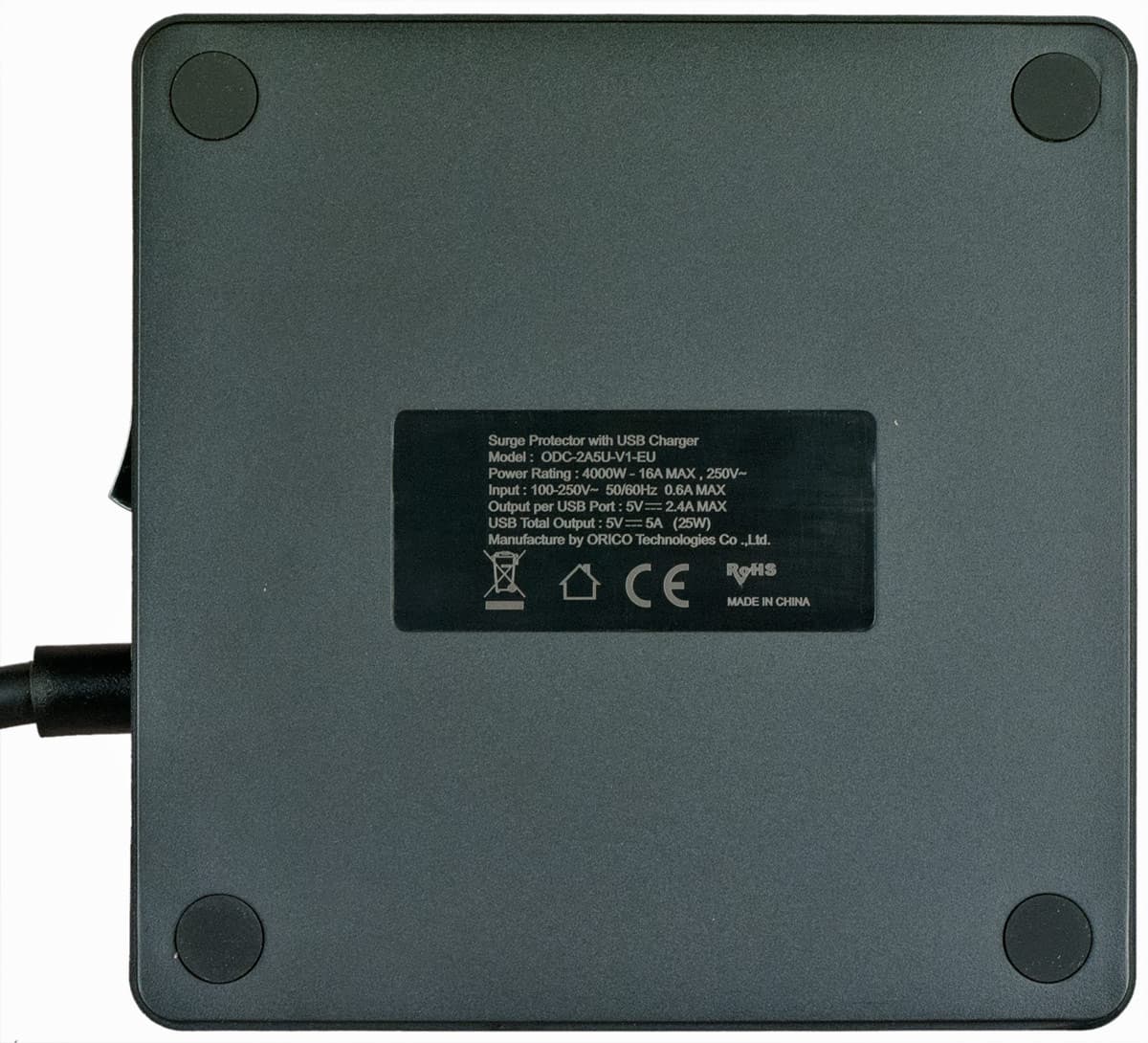

Нижняя плоскость оснащена резиновыми ножками.

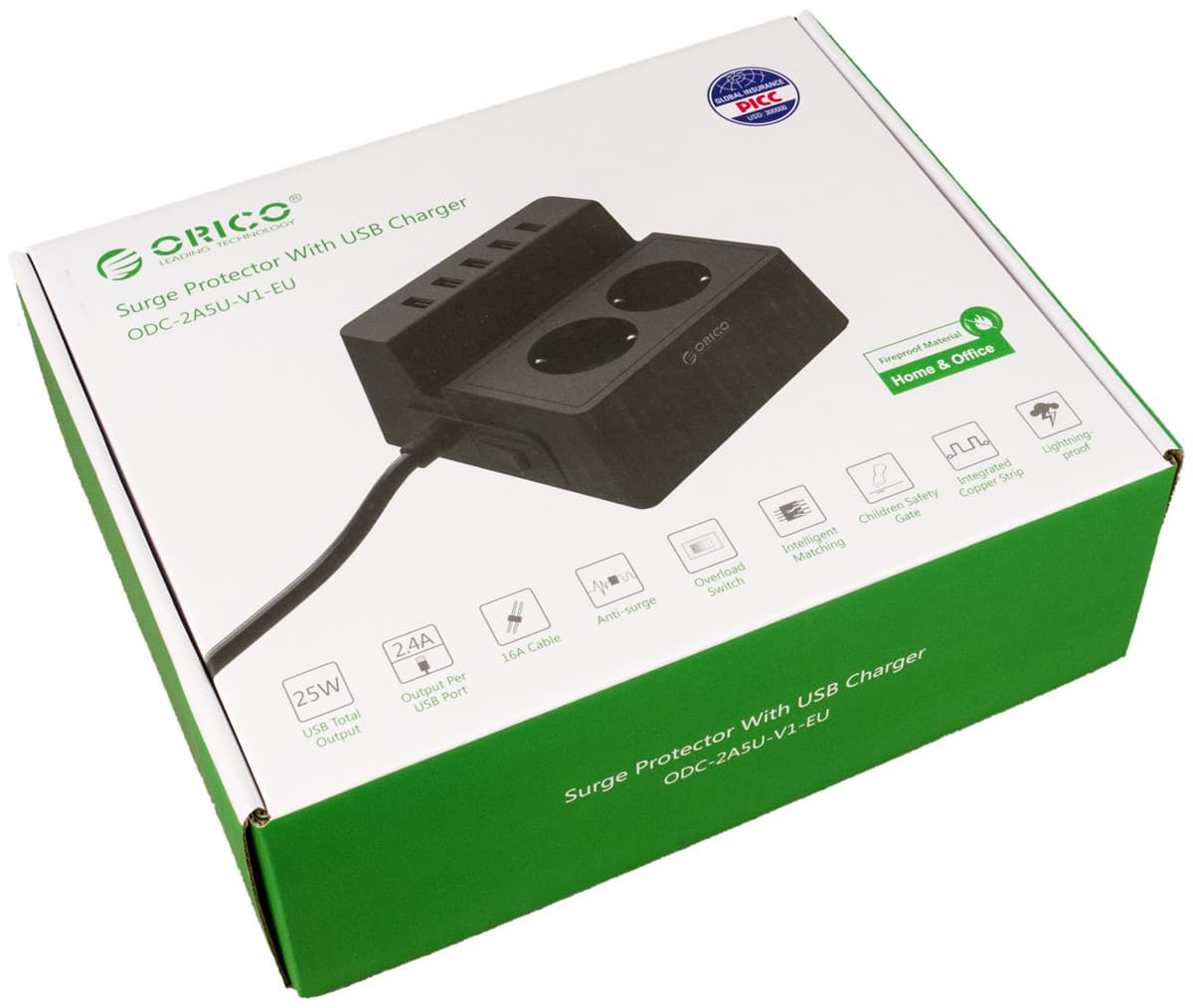

В комплекте есть только инструкция.

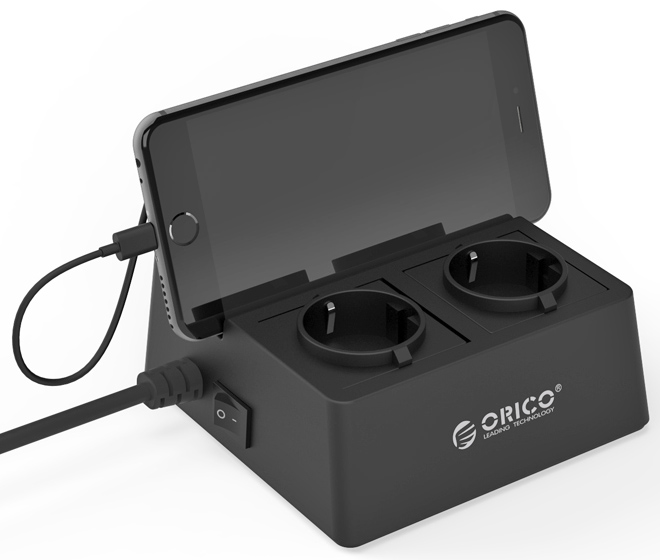

Устройство можно использовать как подставку для смартфона или планшета, для чего в верхней крышке предусмотрен специальный паз. Причем угол наклона обеспечит удобное наблюдение за экраном.

Тестирование

Сначала немного о внутреннем устройстве.

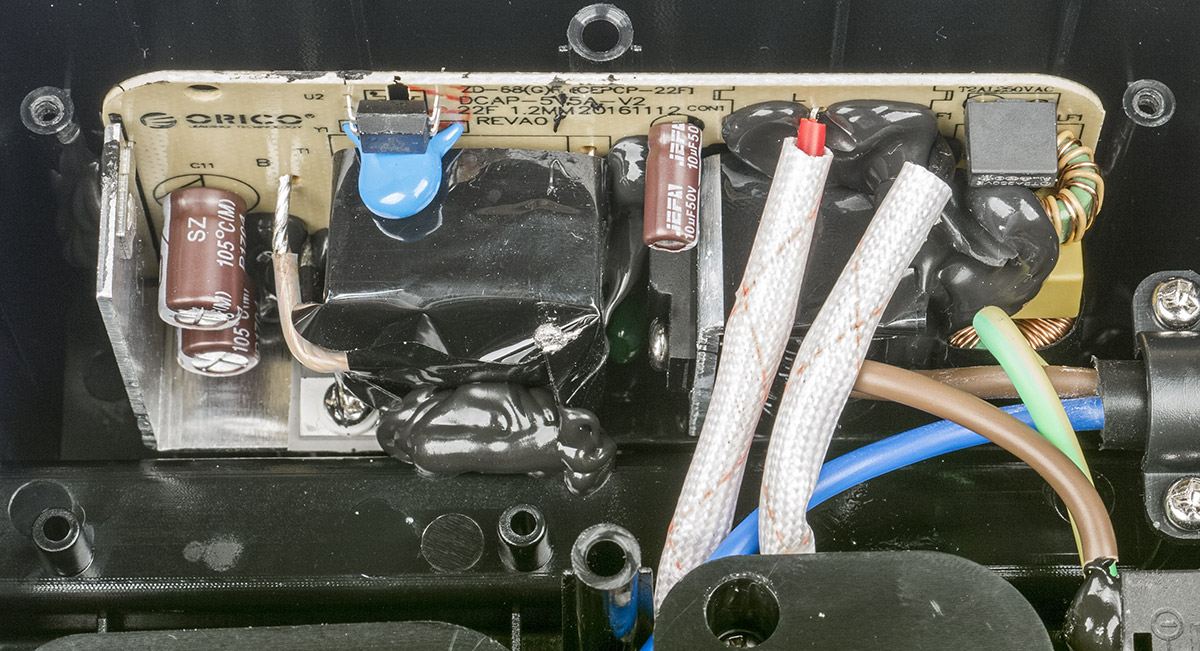

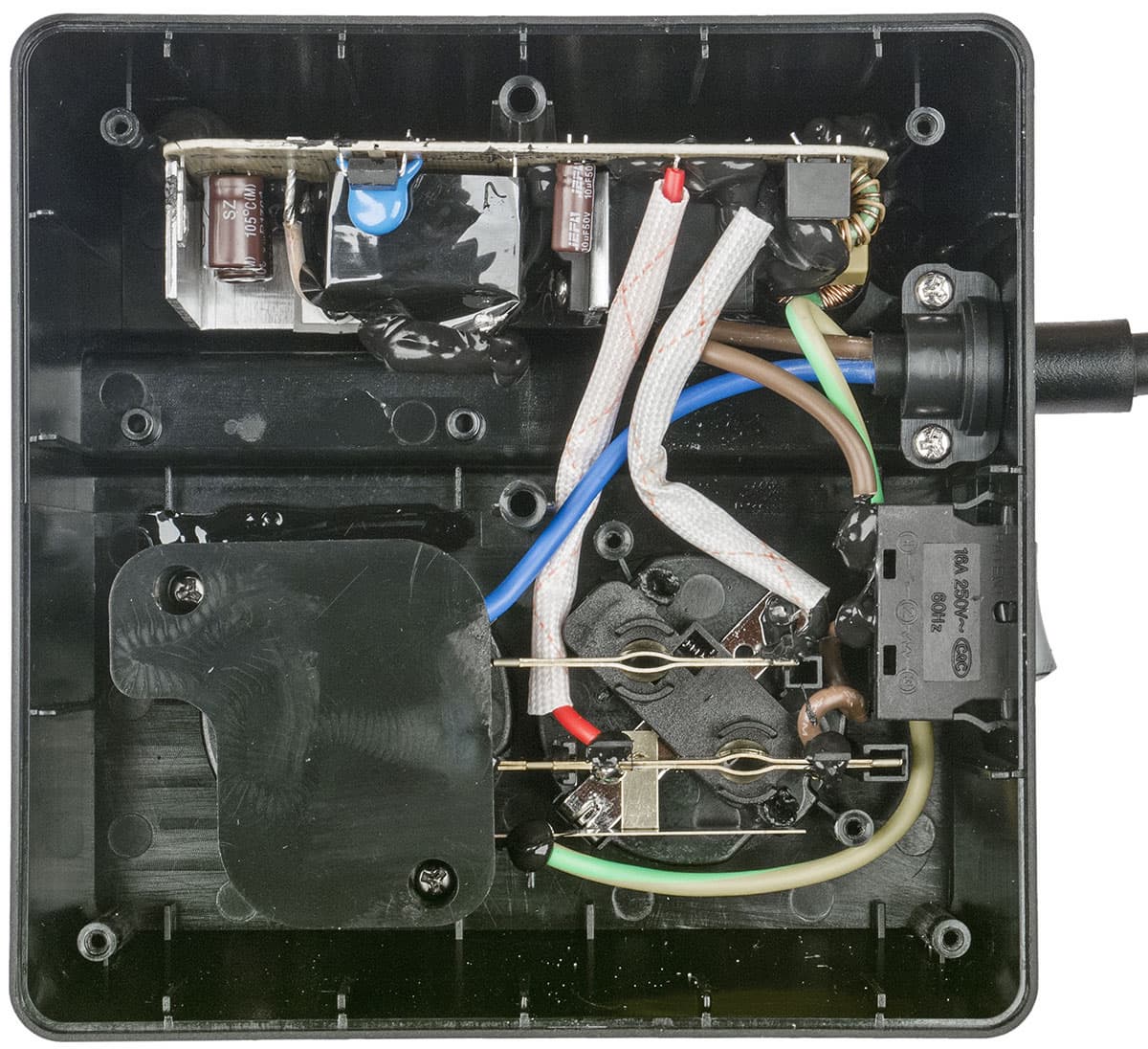

Помимо двух силовых розеток, внутри имеется плата с электронными компонентами. Если бы не обилие фиксирующего компаунда черного цвета, монтаж можно было бы назвать вполне аккуратным.

Крышка правой розетки удалена

Компаунд еще и не позволяет извлечь плату, чтобы подробнее оценить схемотехнику. А без этого можно сказать лишь о наличии собственного предохранителя с номиналом 2 А на входе модуля зарядного устройства и некоторых элементов защиты от импульсных помех (она заявлена в спецификации).

Насколько можно разглядеть, защита эта в основном относится к зарядному устройству: контакты розеток соединены с входным кабелем напрямую, если не считать выключателя-предохранителя, а плата подключена параллельно. Но, по меньшей мере, катушки индуктивности в LC-фильтрах (они хорошо заметны на плате) должны быть включены последовательно.

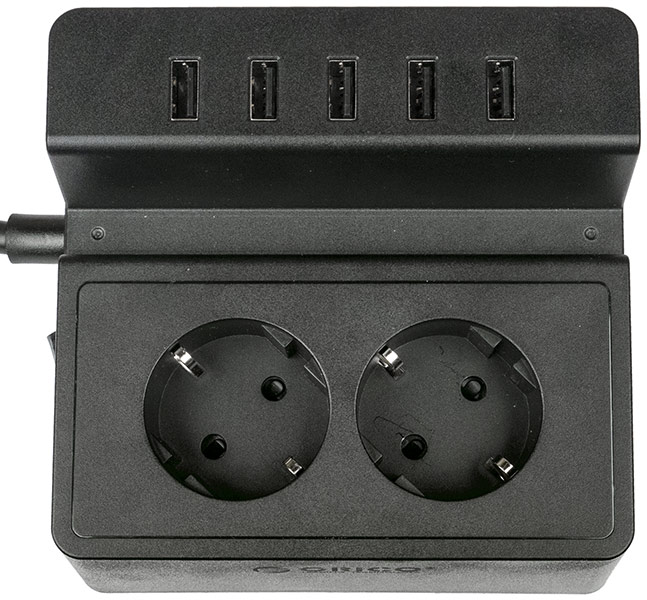

Силовые розетки оснащены защитными шторками, а линии их контактов повернуты на 45 градусов относительно передней кромки устройства.

Напряжение без нагрузки на всех выходах 5,2 В.

Из «быстрых» режимов поддерживаются Apple 2,4 A, Samsung 5V 2A и USB DCP 5V 1,5A.

Прозвонка показала, что линии питания всех пяти USB-разъемов соединены параллельно, а линии Data — нет, поэтому, как и для TSL-6U, есть надежда, что «быстрый» режим для каждого из подключаемых на зарядку устройств будет определяться индивидуально.

Опробуем предельный заявленный для одного выхода ток 2,4 А: напряжение 4,9 В, за полчаса нагрев не более 15-16 градусов относительно температуры в помещении, то есть умеренный. Самое горячее место корпуса находится на ближней к силовым розеткам стороне выступа с USB-портами — как раз там, где предполагается размещение смартфона (см. выше), но пока это не страшно.

Наращиваем ток: подключаем еще одну такую же нагрузку, что в сумме близко к 25-ваттному заявленному максимуму — напряжение на выходе уменьшилось на несколько десятков милливольт, то есть практически осталось прежним. После получаса максимальный нагрев составил 27-28 градусов.

И даже с тремя нагрузками по 2,4 А выходное напряжение почти не отклонилось от 4,9 вольт! А ведь перегрузка относительно заявленного максимума стала уже полуторакратной — 38 Вт вместо 25 Вт. Правда, нагрев стал уже существенным: через 30 минут в максимуме на 41-43 °C; учитывая расположение самого нагретого места, в этом случае лучше не использовать ODC-2A5U в качестве подставки для смартфона: получится натуральная грелка.

Суммарный ток в 7,2 А оказался фактически предельным: уже при 7,3-7,4 А выходы отключались — очевидно, срабатывала защита от перегрузки. Для восстановления работы достаточно или отключить, или существенно уменьшить нагрузку.

Если же наращивать нагрузку на одном выходе, то даже при 3,0 А напряжение составляет все те же 4,9 В. Вновь напомним, что обычные разъемы USB type A не рассчитаны на такие токи, а потому начинают сильно нагреваться, и тест на длительную работу мы производить не стали.

В общем и целом, результат превзошел самые смелые ожидания: способность работать с перегрузкой в 50% относительно заявленной величины, да еще при крайне незначительном снижении выходного напряжения относительно номинала в 5 вольт — отличные показатели.

Итог

Зарядное устройство Orico TSL-6U имеет шесть USB-выходов, один из которых поддерживает технологию QC2.0, а еще один оформлен в виде порта Type-C (хотя и без поддержки Power Delivery).

При тестировании ЗУ показало полное соответствие заявленным параметрам, высокую стабильность выходных напряжений в широком диапазоне токов нагрузки, а также хорошую перегрузочную способность: с перегрузкой в 10% оно может работать минимум 6-7 минут, а порой и дольше; в некоторых режимах допустима и бо́льшая перегрузка, причем также не на десяток-другой секунд.

Немалый заявленный максимум по суммарной мощности в 50 Вт также подтвержден тестами, надо только помнить, что ЗУ при этом сильно нагревается, и не мешать нормальному теплоотводу.

Встроенное в сетевой фильтр Orico ODC-2A5U зарядное устройство с пятью разъемами USB type A показало отличную перегрузочную способность: оно вполне способно длительно работать с тремя устройствами, потребляющими по 2,4 А каждое. На практике такие гаджеты надо еще поискать: подобное потребление встречается у пятивольтовых устройств Apple, однако продолжается отнюдь не часами, и вряд ли кто-то одновременно подключит хотя бы два «айфона» с полностью разряженными аккумуляторами. Но даже в этом случае возможностей ODC-2A5U вполне хватит еще на пару устройств с потреблением в 1-1,2 А у каждого.

Жаль только, что ни один из выходов ODC-2A5U не поддерживает технологию Quick Charge. Но, конечно, такая функция повысила бы цену устройства.

В плане подключения нагрузок к розеткам переменного тока тоже нареканий нет: суммарный для двух таких розеток предельный ток до 16 А (или мощность до 4 кВт) вполне реален — как по номиналу встроенного предохранителя, так и по сечению входного кабеля. Но для длительной работы все же лучше ограничиться немного меньшими токами/мощностями.

В плане комплектации TSL-6U и ODC-2A5U кто-то, возможно, пожалеет об отсутствии USB-кабелей, но их наличие также увеличит цену, что вряд ли понравится большинству покупателей. И, конечно, эти кабели легко можно докупить отдельно — как из ассортимента Orico, так и любые другие.

А вот чего действительно не хватает обоим рассматриваемым устройствам, так это индикатора включения питания. Подходящий светодиод даже в розницу сто́ит всего 4-6 рублей, а удобство при использовании создаст немалое (по нашему мнению, конечно).

28 ноября 2018 Г.
