Торговая марка Cougar нам давно знакома, ее использует компания HEC Group для выпуска компьютерных корпусов, блоков питания, а также различных периферийных устройств и аксессуаров. В основном продукция с этой маркой предназначается любителям игр, в перечне предложений есть даже кресла, рассчитанные на геймеров. Поэтому очень много внимания уделяется броскому дизайну, который должен привлекать взгляд своей необычностью. Хорошо запоминается и эмблема Cougar в виде силуэта хищной кошки-пумы, присутствующая и на упаковке, и на самих изделиях.

У компании есть русскоязычный сайт с достаточным объемом информации о ее продуктах: таблицами характеристик, изображениями и описанием самых выдающихся особенностей моделей. В официальном описании корпуса заявлено, что Panzer-G — это пример эволюции дизайна корпусов в более современном, элегантном и привлекательном направлении, которое станет новым стандартом в последующие годы (перевод наш, немного вольный).

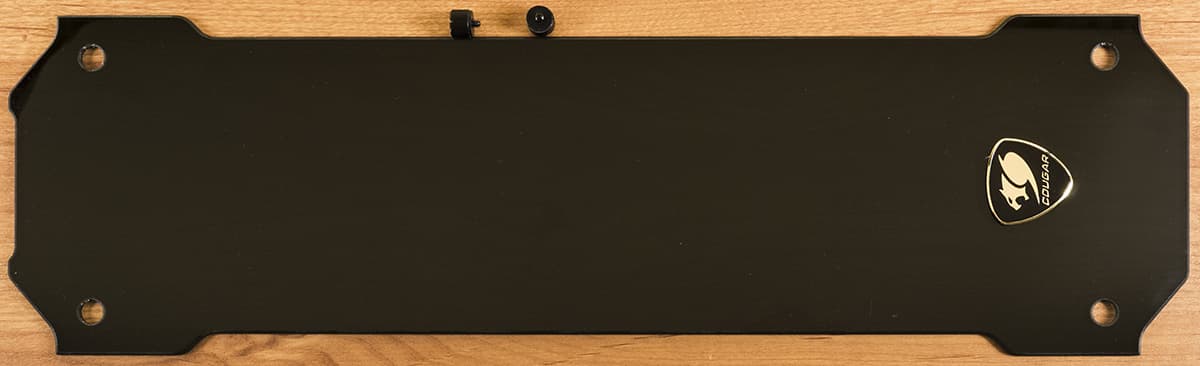

Поясним, как это выглядит в реальности. Мы уже успели привыкнуть к цельностеклянным боковым стенкам в корпусах — минимум одной, а порой и двум. Но в Cougar Panzer-G идея «остекления» доведена до практического максимума: тонированные стеклянные панели здесь не только по обоим бокам, но также вверху и спереди. Если это действительно станет стандартом, то остается только надеяться, что хоть задняя стенка и днище корпусов будут оставаться незастекленными еще какое-то время. Безусловно, сложно говорить о практичности такого решения: на темном стекле очень хорошо заметны отпечатки рук, но даже если к стеклянным деталям не прикасаться, то есть еще и пыль, которая особенно быстро будет накапливаться на верхней поверхности. Но этот корпус не про практичность, он про эстетическую составляющую окружения пользователя. Конечно, фронтальная и верхняя панели корпуса, в отличие от боковых стенок, состоят не только из закаленного стекла. Все же в их основе пластиковая крышка с боковыми вентиляционными прорезями, внутренний объем которой образует полость для установки компонентов системы охлаждения, а центральная часть снаружи закрыта стеклянной панелью.

Необычно не только это. Стыки наружных пластиковых элементов декорированы латунными винтами, даже имеющими шлиц под шестигранник. Пытаться откручивать их не надо: это не крепеж, а элемент оформления. Под стать «игровому» статусу корпуса и оформление внешних деталей: минимум ровных поверхностей и простых геометрических контуров. Даже фронтальная и верхняя стеклянные панели сделаны не прямоугольными, а имеют сложную форму.

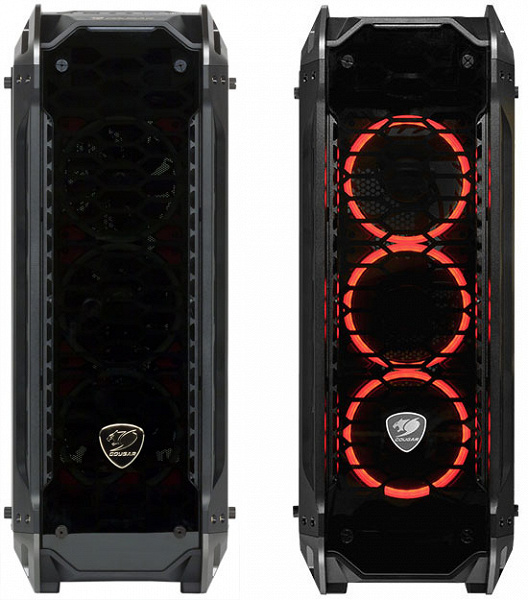

Цвет в целом черный, крышки из стекла имеют темную тонировку и при выключенной подсветке со стороны под углом выглядят почти непрозрачными. Но некоторые детали экстерьера сделаны с серо-стальным окрасом, что немного оживляет внешний вид корпуса.

В противовес массе дизайнерских изысков идет упаковка — корпус поставляется в коробке из обычного картона с монохромным оформлением. Ну и ладно, большинство людей выкидывает ее почти сразу после распаковки устройства. Вес брутто превышает 12 кг, и хорошо, что не забыты боковые прорези для захвата при переноске.

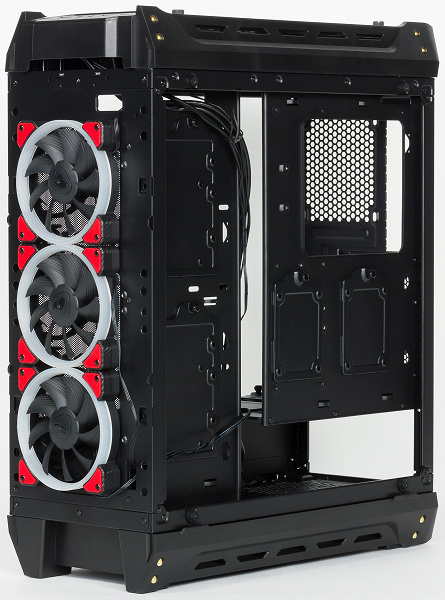

Компоновка

Хотя в некоторых источниках корпус относят к типоразмеру Full Tower, производитель заявляет Panzer-G как Miditower. Конечно, однозначно узаконенных границ для деления по размерам нет, но и по зрительным впечатлениям, и по замерам мы вполне согласны с официальным определением.

Блок питания располагается стандартно — внизу горизонтально. Как и в других корпусах со стеклянной боковой стенкой, нижний объем отгорожен от остальной части корпуса металлической перегородкой с Г-образным сечением, закрывающей от взгляда слева блок питания с выходящими из него пучками проводов, которым сложно придать эстетичный вид. Правда, в данном случае остается еще и вид справа, где стенка тоже целиком из стекла, но загородить нижний отсек еще и с этой стороны нельзя без ущерба для удобства доступа.

Привычных дисковых стоек в корпусе нет вообще, а диски обеих размерностей устанавливаются на лотки, которые крепятся к верхней части перегородки (доступ к ним слева) и на тыльной стороне основания системной платы (доступ справа). Таких лотков шесть, два универсальных — к ним можно прикрепить 2,5- и 3,5-дюймовые накопители, остальные четыре рассчитаны только на 2,5-дюймовые SSD/HDD.

Слотов с выходом на лицевую панель в Panzer-G нет, что вполне соответствует современным тенденциям «корпусостроения».

Системные платы можно устанавливать формата вплоть до ATX и CEB (напомним: такие платы в глубину немного больше, чем ATX), а слотов расширения может быть до семи.

Максимальная длина видеокарт и других плат расширения производителем указана как 425 мм без установки фронтальных вентиляторов и 400 мм, если такие вентиляторы установлены. Возможно, тут какая-то путаница: штатные вентиляторы крепятся снаружи шасси, а потому их наличие ничуть не влияет на установку плат, к тому же наш замер показал свободное место в 435 мм. Однако практическое значение у всех этих цифр одинаковое: в корпус можно устанавливать любые современные видеокарты, поскольку их длина если и превышает 300 мм, то редко и ненамного.

Для процессорного кулера заявлена максимальная высота 165 мм, по нашему замеру от основания системной платы до противоположной боковой панели получилось 185 мм, но из этого значения надо вычесть высоту монтажных стоек 6 мм и толщину конкретной платы с процессором.

В комплекте идет пакетик с крепежом и четыре одноразовые стяжки для кабелей. Еще есть листовка-инструкция с краткими комментариями на разных языках, включая русский, но даже имеющиеся иллюстрации дают достаточно полную картину без всяких слов.

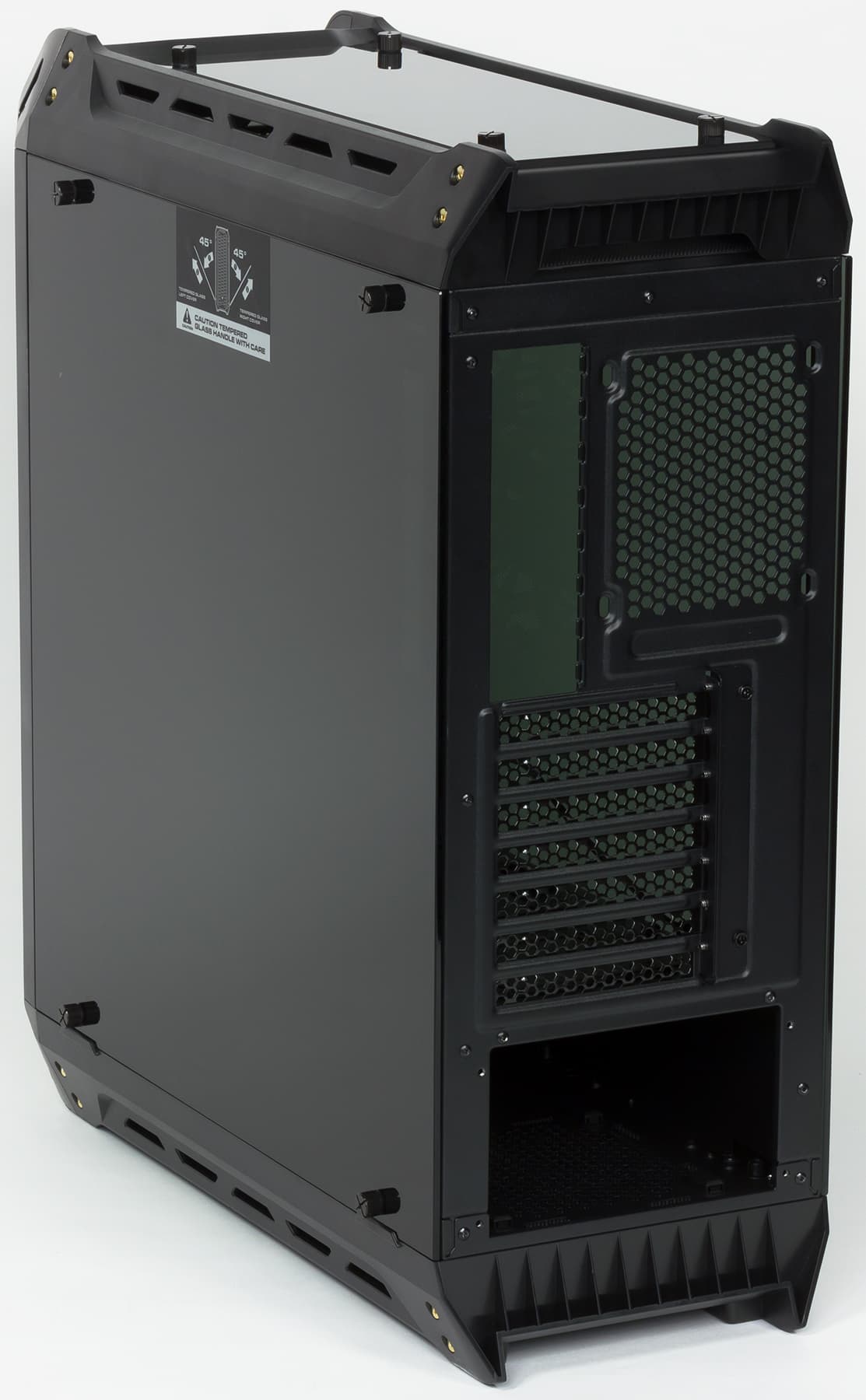

Конструкция

Размеры корпуса 565×216×520 мм (В×Ш×Г), включая выступающие детали. За счет четырех стеклянных панелей вес нетто получился довольно приличным — 10,3 кг.

В элементах конструкции используется сталь толщиной 0,65-0,7 мм, но жесткость корпуса, в целом, находится на приемлемом уровне. Этому способствуют не только стеклянные боковые стенки, но и выпуклые пластиковые крышки, которые имеются не только спереди и вверху, где они дополнены стеклянными панелями, но и внизу.

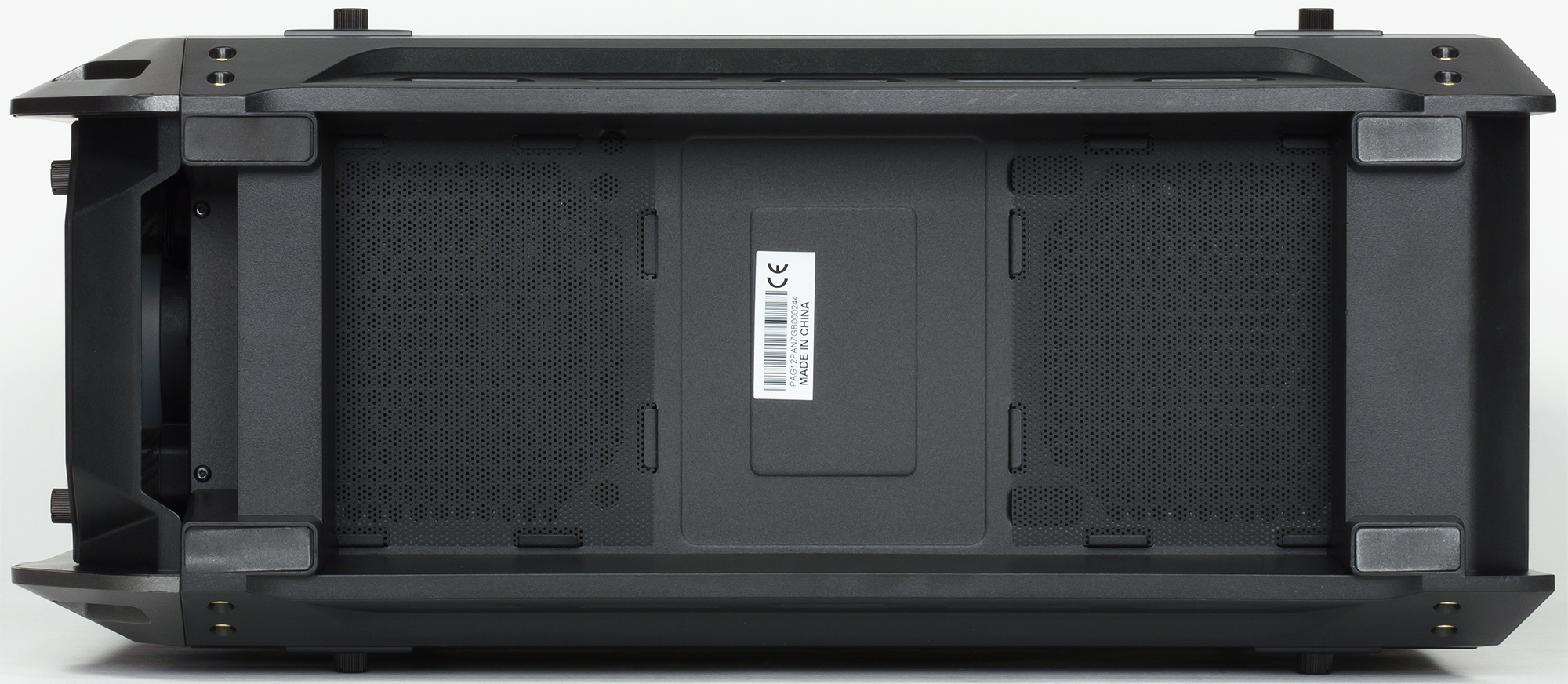

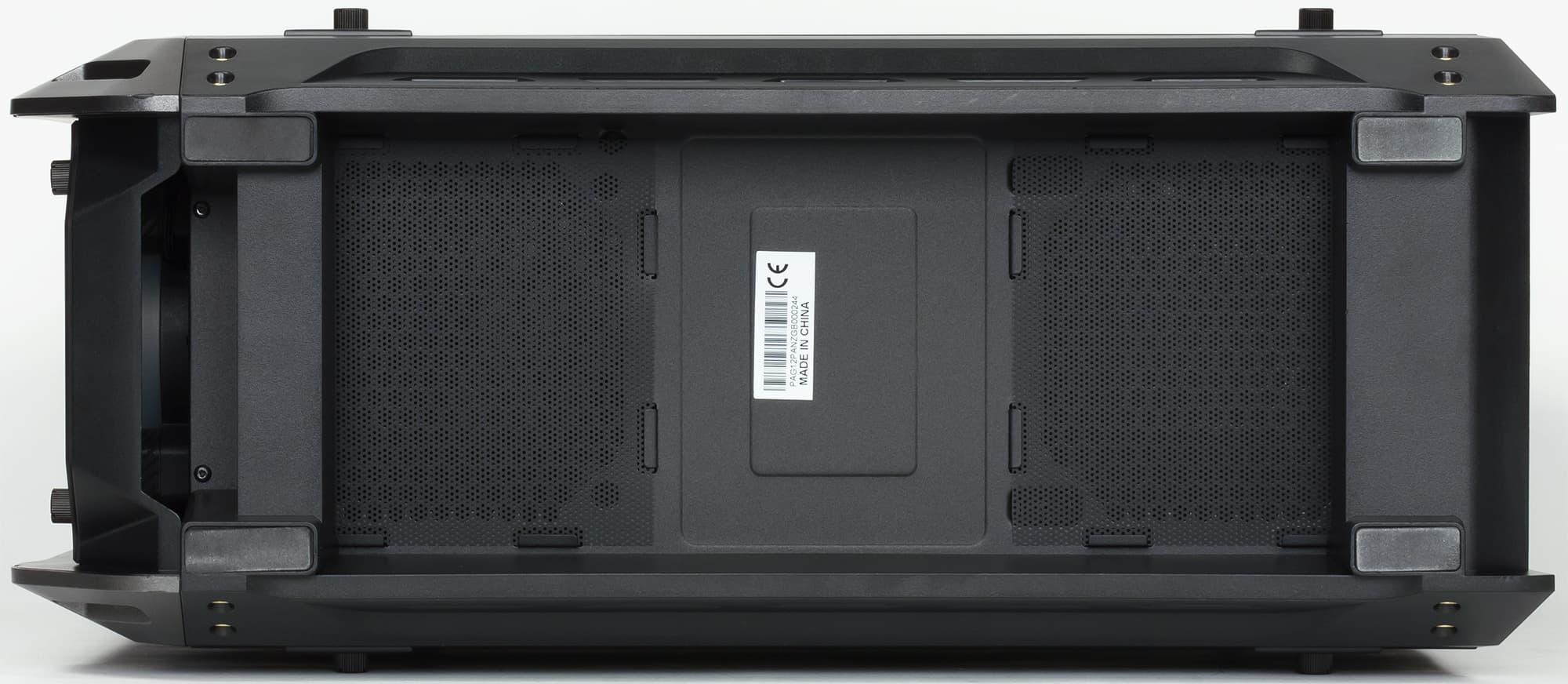

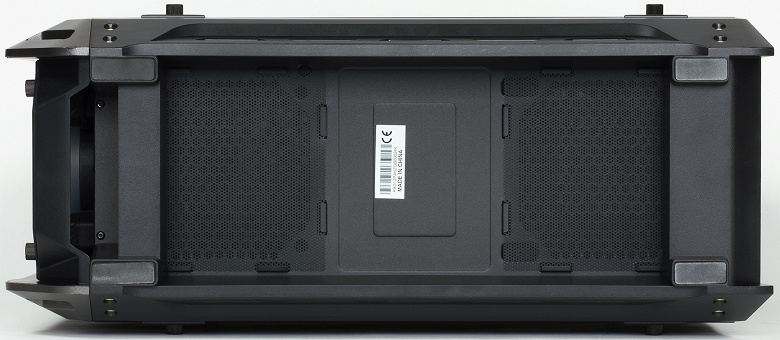

На этой нижней крышке закреплены и ножки — резиновые наклейки, играющие роль амортизаторов и предотвращающие скольжение.

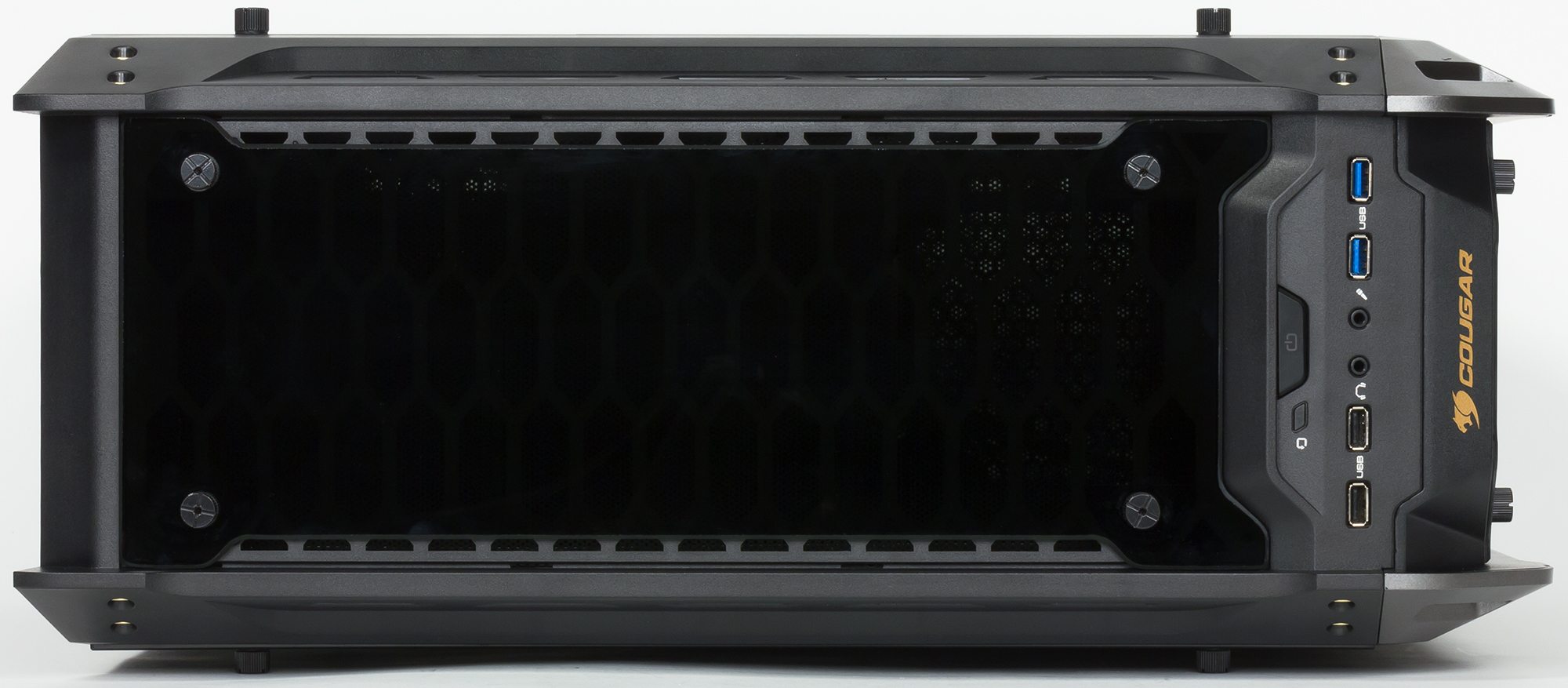

Панель управления расположена в передней части верхней крышки и является ее неотъемлемой частью, поэтому подходящие пучки кабелей мешают полному снятию.

Основное место занимают размещенные в один ряд разъемы, слева направо: два USB 2.0, пара аудиогнезд и два USB 3.0. Над ними находится выступающая кнопка Power со встроенным индикатором включения белого цвета, немного левее — кнопка Reset, чуть утопленная относительно плоскости панели. Индикатор дисковой активности, также белый, вынесен на фронтальную панель и снабжен световодом в виде горизонтальной линии.

Кнопки находятся в углублении, причем Power примыкает к его задней стенке, что снижает риск срабатывания от случайного прикосновения, хотя усилие нажатия и свободный ход у этой кнопки небольшие.

Разъемы USB расположены в одну линию, но пары портов разных версий USB разнесены друг от друга. Обычные кабели и флэшки мешать друг другу не будут, разве что редкая, скажем так, художественно оформленная вширь флэшка может на время перекрыть доступ к соседнему порту (в крайнем случае можно воспользоваться небольшим USB-удлинителем).

Сама панель слегка наклонена вперед, но из-за немалой высоты корпуса при настольном размещении компьютера находящийся рядом оператор, не приподнимаясь со стула, не сможет увидеть кнопки и разъемы. С этой точки зрения оптимальным будет установка на полу или низкой подставке, но не факт, что при этом удастся обеспечить хороший обзор через стеклянные боковые «окна».

Система вентиляции

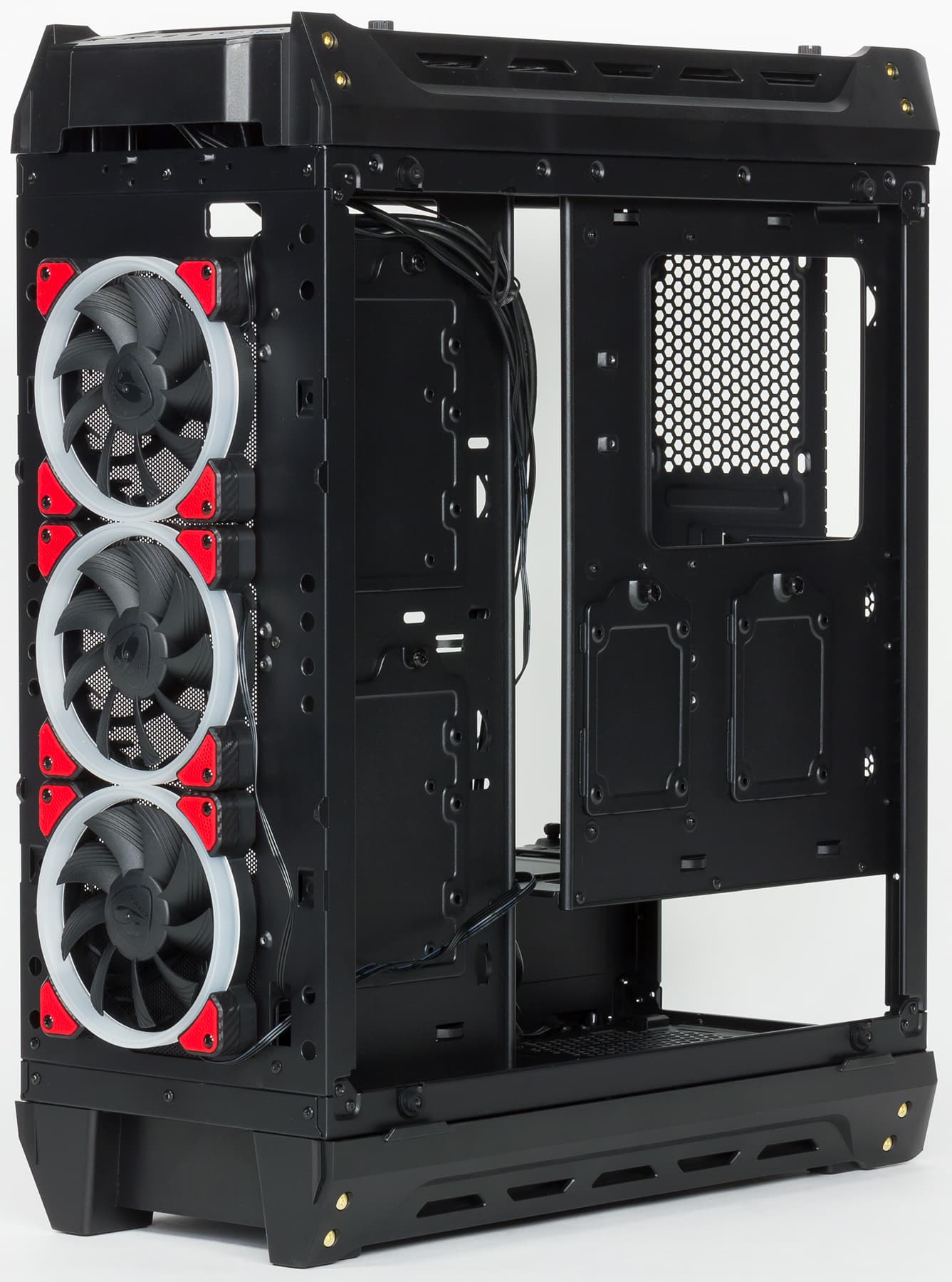

Корпус оснащен тремя 12-сантиметровыми вентиляторами Cougar Vortex LED с подсветкой красного цвета. Все они установлены как нагнетающие спереди, при этом обычного для подавляющего большинства корпусов вытяжного вентилятора на задней стенке нет, имеется только посадочное место размерностью 12 см.

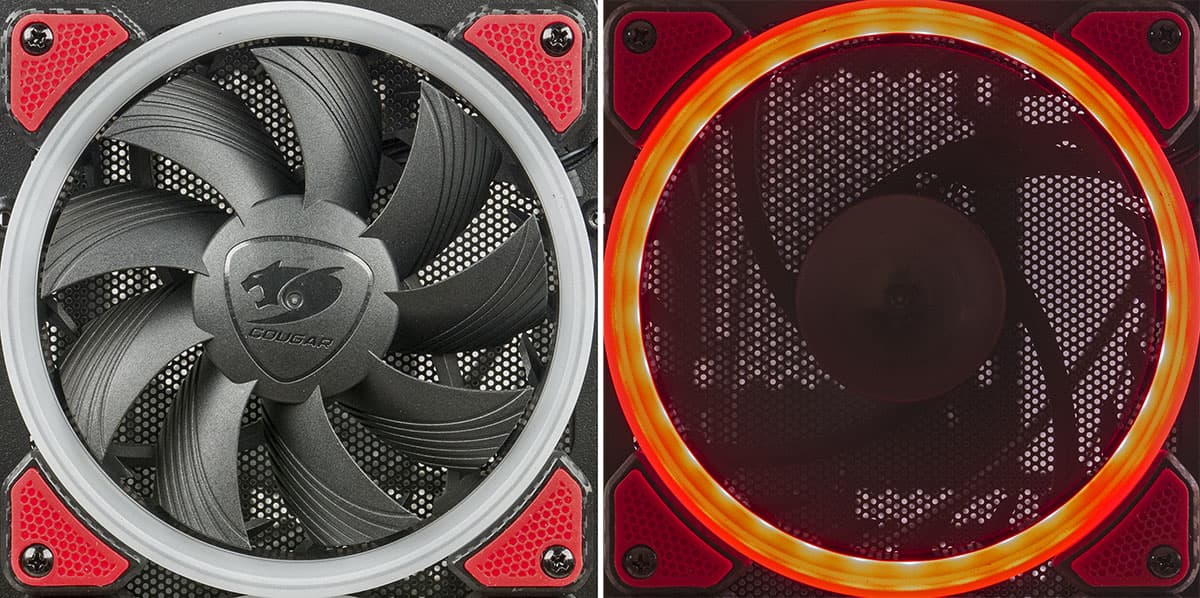

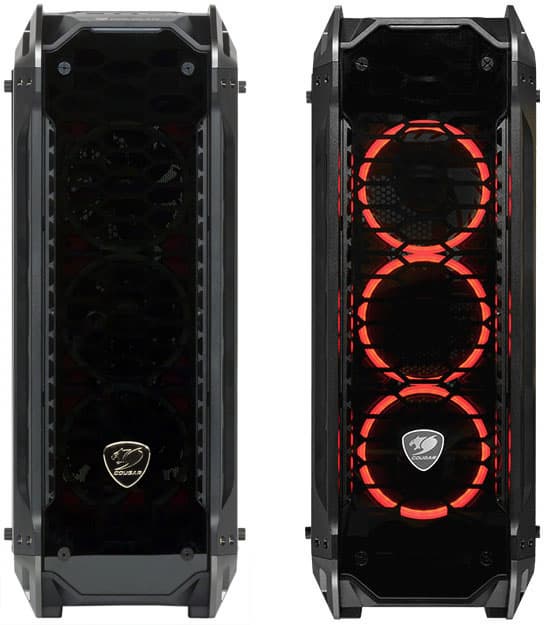

Подсветка вентиляторов сделана из целого набора светодиодов, расположенных по окружности и снабженных общим кольцевым световодом. Таким образом, при включенном питании через переднее стекло будут видны три красных кольца.

Вентиляторы подключаются стандартными трехконтактными коннекторами к соответствующим разъемам системной платы, собственного контроллера в корпусе не предусмотрено.

Возможности модернизации таковы: прежде всего, по усмотрению сборщика можно поставить вентилятор сзади. Три фронтальных можно заменить двумя 14-сантиметровыми, вверху также можно установить либо три 12-сантиметровых, либо два по 14 см. Еще одно посадочное место размером 12 см имеется в передней части днища корпуса.

Комплектные фронтальные вентиляторы установлены снаружи на передней плоскости шасси, их закрывает выпуклая лицевая панель, сделанная из пластика, к которому крепится стеклянная пластина. Доступ воздуха осуществляется через щели, остающиеся по краям стекла, и прорези в виде узких трапеций в боковых поверхностях панели.

Надо сказать, что суммарное сечение всех этих отверстий не слишком большое, да к тому же путь прохождения потока воздуха будет вовсе не прямым, что может сказаться на эффективности установленных компонентов системы охлаждения.

То же касается и опциональных верхних вентиляторов, с одной лишь разницей: их можно устанавливать и на наружной, и на внутренней поверхности верхней плоскости шасси. А декоративная верхняя панель конструктивно очень похожа на лицевую.

У нижней панели прорези-трапеции тоже есть, но это не воздуховоды, а их имитация для сохранения общего дизайна. Доступ воздуха осуществляется через щели между плоскостью установки и немного приподнятыми за счет ножек нижними кромками панели по всему периметру, но вклад вентилятора в общее охлаждение здесь будет не столь большим.

Поэтому есть определенные сомнения, что даже при наличии максимально возможного количества высокопроизводительных вентиляторов можно будет обеспечить нормальный тепловой режим для компьютера с очень мощными компонентами.

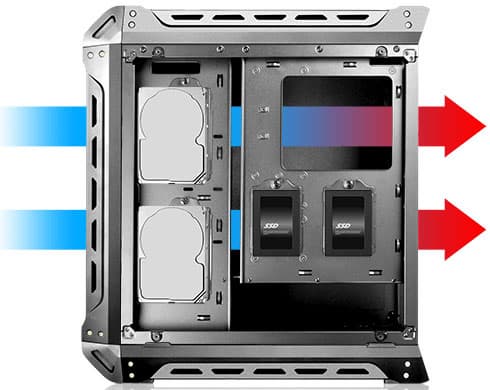

На сайте производителя есть вот такая картинка, на которой вроде бы изображена схема охлаждения:

Но иллюстрирует она совсем другое — имеющаяся чуть выше надпись поясняет, что установленные накопители не будут влиять на потоки воздуха внутри корпуса, и это действительно так. Однако реальный путь для воздуха будет не столь прямым, как показывают стрелки.

Конечно, можно установить и системы жидкостного охлаждения с размером радиаторов до 360 мм спереди и вверху и по 120 мм сзади и внизу, но в отношении теплоотвода от них можно высказать те же сомнения.

Переходим к системе фильтрации. В ней четыре элемента, все выполнены из пластикового листа с мелкими отверстиями.

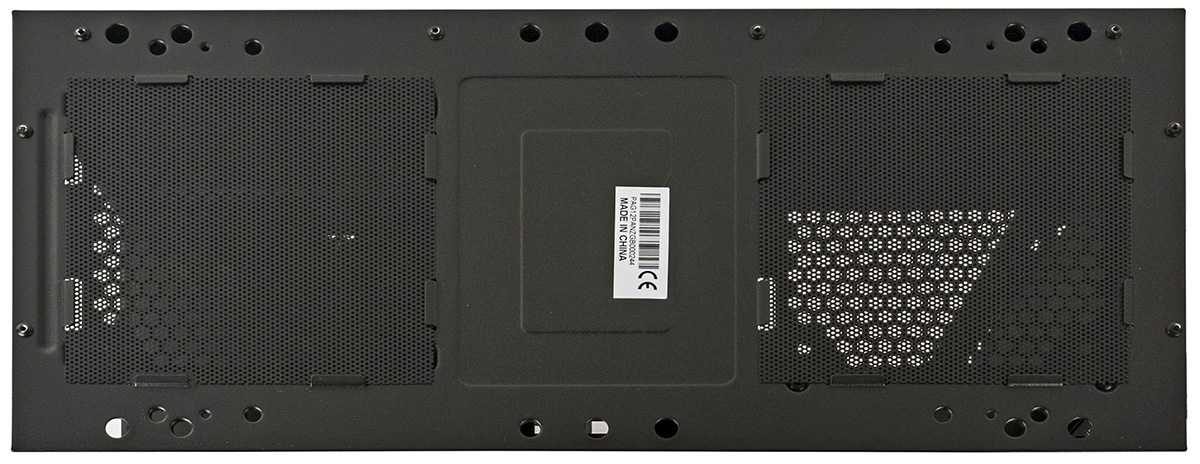

Два самых маленьких и простых закрывают места расположения блока питания и нижнего опционального вентилятора, крепятся они штампованными выступами, имеющимися на наружной стороне днища шасси. Этих выступов по восемь для каждого фильтра, по два со всех его сторон, и даже при снятой нижней панели и вынуть фильтр, и вернуть его на место не так уж просто. Сама панель крепится шестью цилиндрическими пластиковыми фиксаторами и снимается легко, однако сначала, как минимум, нужно будет положить корпус на бок.

Эти фильтры будут защищать от пыли не только внутренний объем корпуса, но и соответствующие вентиляторы, чего нельзя сказать о фронтальном фильтре. Он крепится изнутри к лицевой плоскости шасси магнитными полосками, наклеенными по периметру фильтра, поэтому через установленные на наружной части той же плоскости вентиляторы будет проходить неочищенный воздух. И, конечно, доступ к фильтру нельзя назвать простым: придется снимать левую боковую панель.

Чисто технически ничто не мешает переставить фронтальные вентиляторы на внутреннюю поверхность передней плоскости шасси (конечно, не переворачивая их, чтоб они оставались нагнетающими), а фильтр установить снаружи. Вот только красота подсветки в значительной степени нарушится.

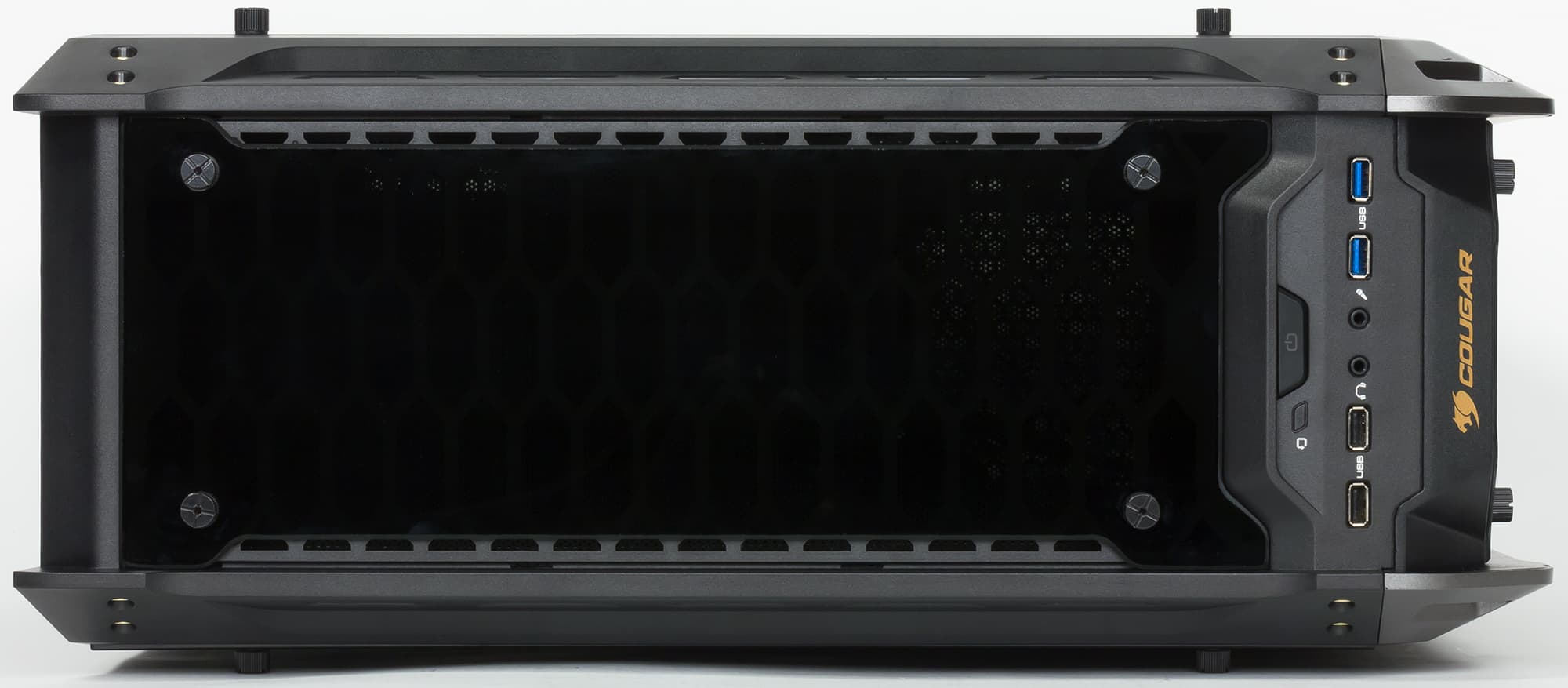

Верхний фильтр сделан так же, как передний. Правда, в данном случае его наличие не является обязательным: вентиляторы вверху ставят как вытяжные, фильтр здесь если и нужен, то лишь для того, чтобы исключить свободное падение пыли внутрь компьютера при выключенном питании. А в Cougar Panzer-G вероятность этого сведена к минимуму самой конструкцией верхней декоративной панели.

То есть сборщик может закрепить верхний фильтр изнутри, снаружи (в любом из этих случаев для обслуживания придется снимать либо левую стенку, либо верхнюю крышку) или вовсе удалить его.

Из дополнительных отверстий есть только перфорация в заглушках слотов расширения.

Сборка системного блока

Каждая из стеклянных панелей крепится четырьмя винтами с большими накатными головками. Система крепления простая, но надежная: в четырех углах имеются втулки со внутренней резьбой, на них надеты резиновые уплотнители с сечением в форме буквы Т. Перекладина «буквы» создает прокладку между стеклом и металлом шасси или пластиком декоративной панели, а ножка входит в имеющееся в стенке отверстие. Под головкой крепежного винта есть еще одна прокладка.

После удаления винтов боковая стенка не упадет, ее нужно сначала наклонить, как показано на наклейке в верхней части стекла, и лишь потом снять.

Каждая из наружных пластиковых панелей — верхняя, лицевая и нижняя — крепится шестью цилиндрическими пластиковыми защелками и легко снимается. При необходимости можно помогать плоской отверткой, помещая ее жало в стык панели и шасси.

Как уже отмечалось, полному снятию верхней панели помешает толстый пучок кабелей и шлейфов, отходящих от панели управления. От лицевой панели тоже отходят два провода, к которым подключен индикатор дисковой активности.

Стойки для крепления системной платы ATX установлены заранее, в комплекте есть две запасных. Отверстие для портов-ввода вывода не имеет заглушки, которую пришлось бы выламывать.

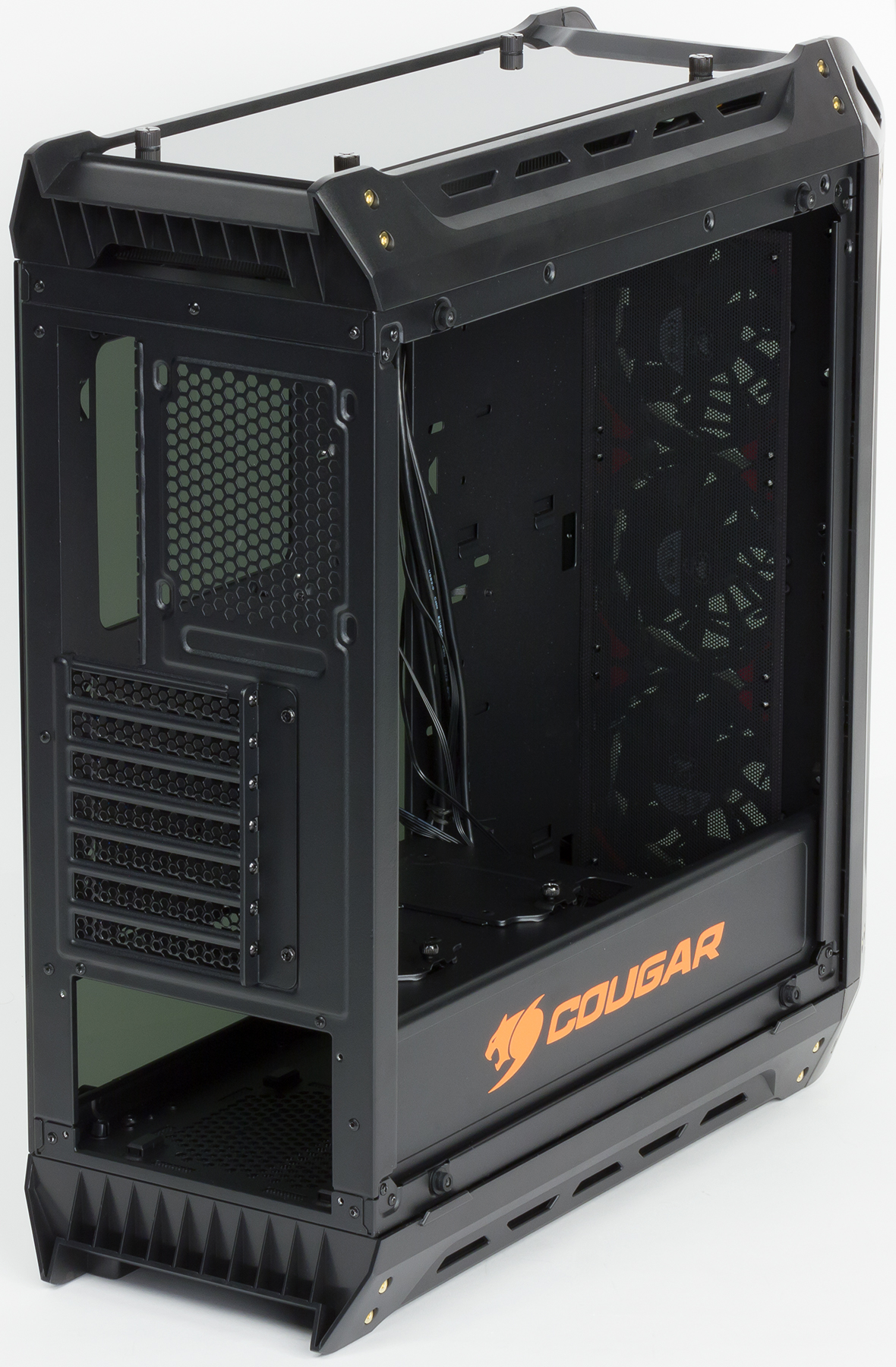

Прорези для плат расширения закрыты многоразовыми заглушками, закрепленными и общей прижимной планкой (она фиксируется двумя винтами), и индивидуальными винтами под крестовую отвертку.

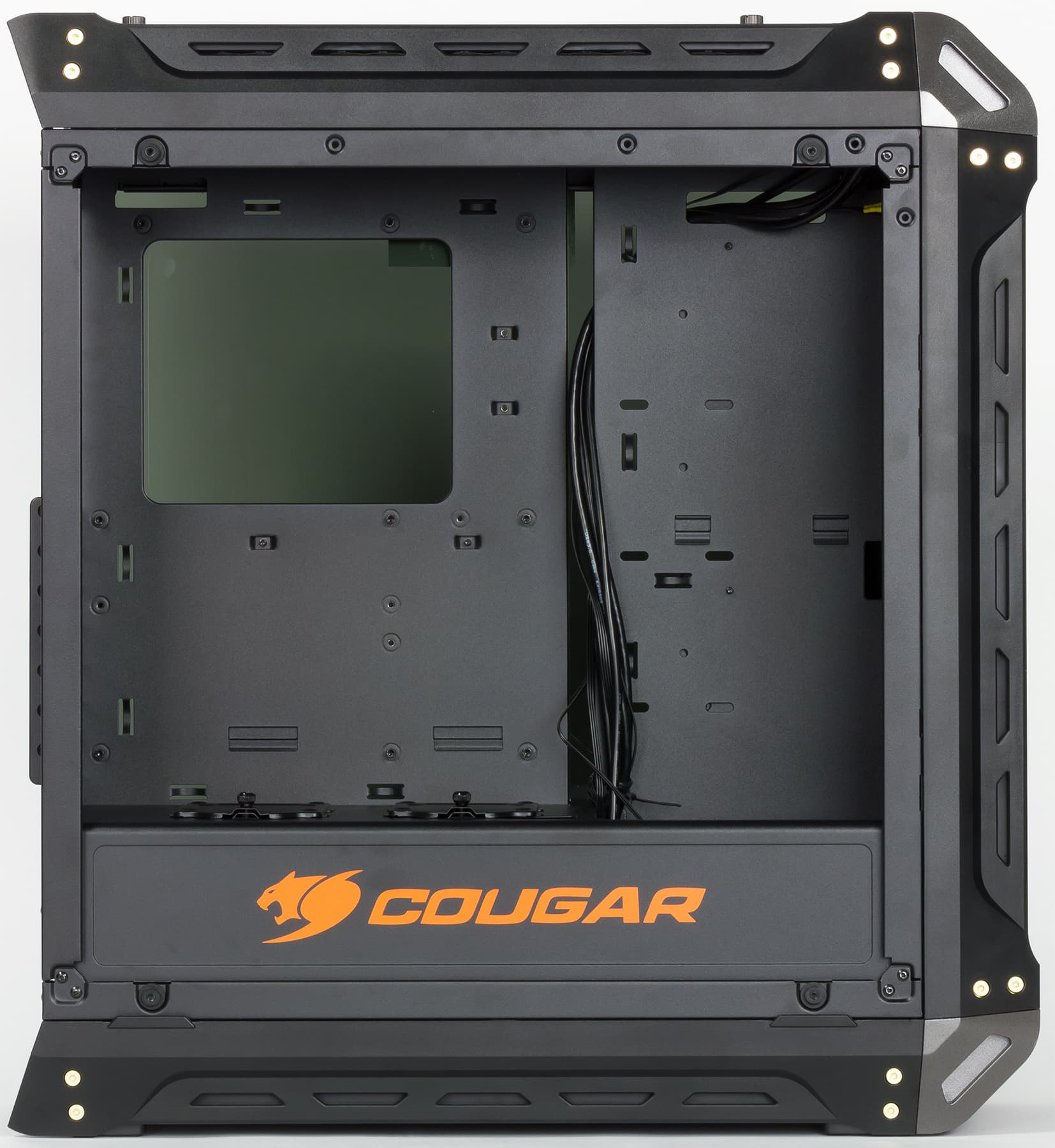

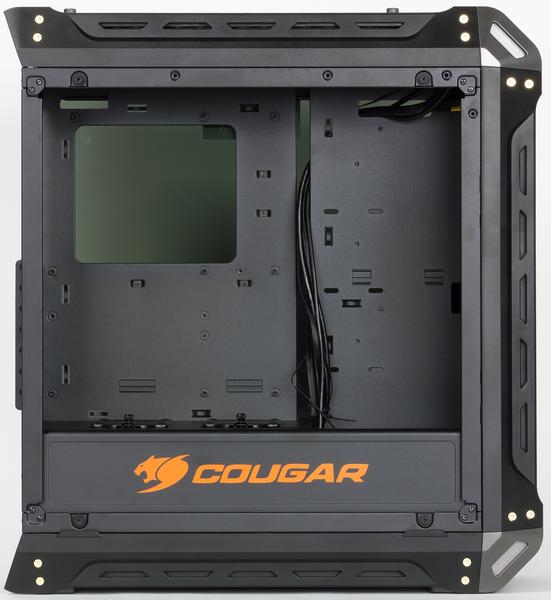

В основании системной платы имеется большое окно, позволяющее устанавливать или снимать процессорный кулер без демонтажа самой платы. Само основание занимает чуть более половины корпуса в глубину, а по вертикали внизу доходит до горизонтальной части перегородки отсека блока питания.

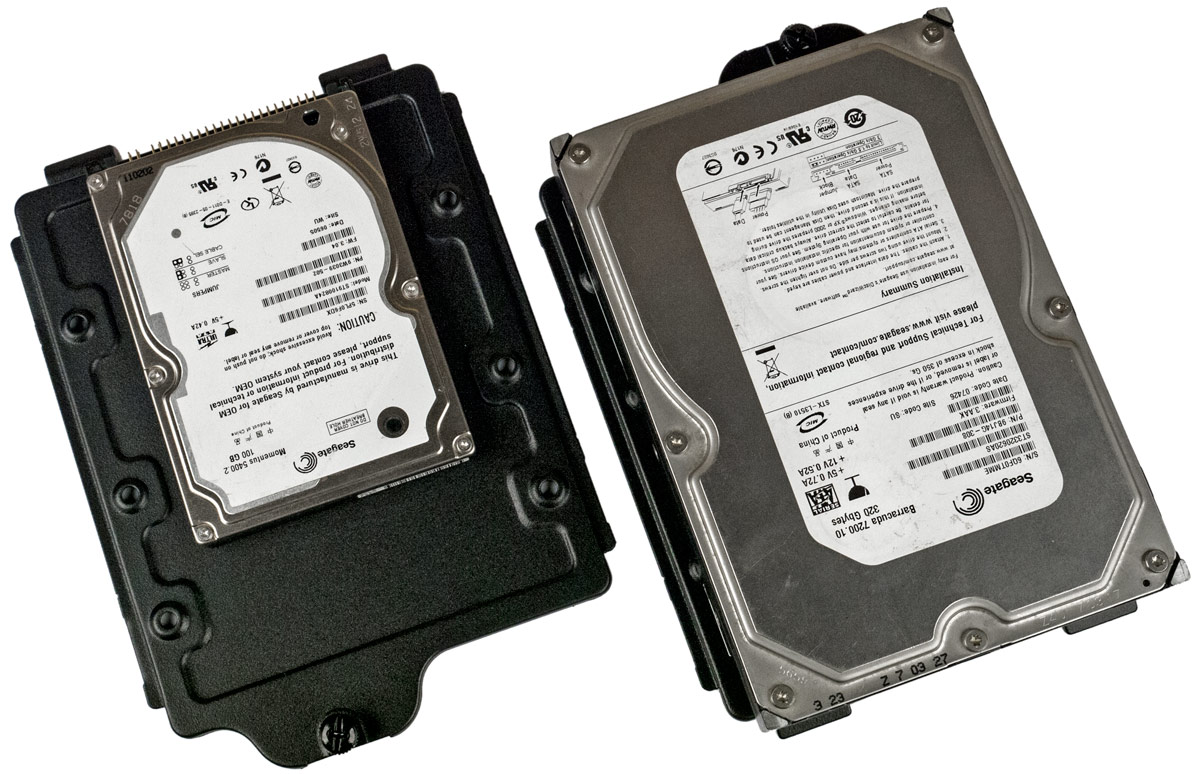

В передней части шасси справа находится еще одна вертикальная пластина, на правой стороне которой закреплены универсальные (то есть двухразмерные) лотки для дисков. Еще по два лотка, рассчитанных на 2,5-дюймовые накопители, находятся на тыльной стороне основания системной платы и на верхней части перегородки отсека для БП.

Все лотки металлические, крепятся они одинаково: с одной стороны у них невыпадающий винт с накатной головкой, с другой — пара выступов, входящих в отверстия пластин. Накопители на лотках фиксируются винтами снизу, никаких амортизаторов не предусмотрено, зато есть прямой теплоотвод от корпуса диска к металлу лотка. При подключении нужно использовать SATA-кабели с прямыми коннекторами.

Для прокладки проводов и кабелей в перегородке отсека для БП есть отверстия; кроме того, провода питания можно проложить и справа, где у нижнего отсека нет стенки. Между основанием для системной платы и пластиной для крепления универсальных лотков есть промежуток, достаточный для прокладки идущих к матплате интерфейсных и питающих кабелей.

Закрепить пучки кабелей можно одноразовыми стяжками из комплекта, прикрепляя их к имеющимся штампованным ушкам.

Кабели от внешних разъемов экранированные, подключаются монолитными коннекторами. Для аудио есть только HD Audio, USB-порты подключаются к внутреннему разъему системной платы.

Блок питания сначала фиксируется винтами на пластине-адаптере, затем вставляется через отверстие в задней стенке, к которой потом винтами крепится адаптер. Процесс установки облегчают пластиковые выступы, установленные на днище корпуса, вот только на роль амортизаторов они явно не годятся.

Ориентация блока питания предполагается единственная: вентилятором вниз, поскольку зазор между его верхней стенкой и перегородкой нижнего отсека совсем небольшой, а отверстий в задней части перегородки нет.

По длине реальных ограничений для БП нет, можно устанавливать и самые мощные (и длинные) модели из существующих в настоящее время.

Кромки шасси либо завальцованы, либо скруглены, а края стеклянных панелей обработаны, что уменьшает риск повреждения рук сборщика.

Акустическая эргономика

Производительность системы охлаждения корпуса изменяется в широких пределах в зависимости от напряжения питания вентиляторов. Субъективно этот параметр позволяет оценить уровень шума, который находится в диапазоне от 21,3 до 39 дБА при снятой передней панели. В собранном корпусе уровень шума системы охлаждения изменяется от 20 до 34 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В шум находится на минимально заметном уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от низкого (23 дБА) до среднего (32 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентиляторов номинальным напряжением 12 В уровень шума системы охлаждения весьма далек от пороговых 40 дБА и находится в комфортном диапазоне для большинства пользователей.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как пониженный для жилого помещения в дневное время суток.

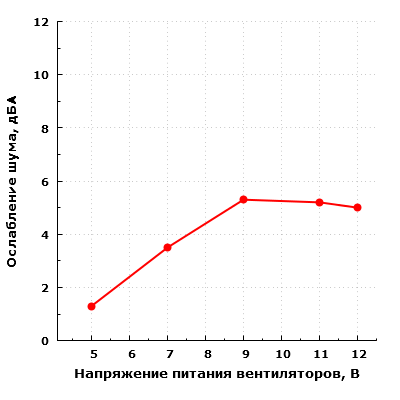

Параметр ослабления шума передней панелью от источника внутри корпуса находится на среднем уровне, несмотря на неплотное прилегание стекла к корпусу. Таким образом, стекло хорошо справляется с ослаблением шума.

Отметим, что при питании от 5 вольт подсветка вентиляторов не работает, ее минимальное рабочее напряжение составляет около 6 вольт.

Шум неаэродинамического происхождения у штатных вентиляторов небольшой и при установленной передней панели слышен не будет.

Корпус обладает хорошей акустической эргономикой, единственным недостатком можно считать отсутствие какого-либо устройства, например хаба, для более удобного управления вентиляторами. Дело в том, что подключить все корпусные вентиляторы к системной плате не всегда возможно из-за ограниченного количества разъемов на ней.

Позиционирование и выводы

Поскольку корпус Cougar Panzer-G позиционируется как геймерский, эстетическое восприятие при выборе со стороны неофисного пользователя играет не последнюю роль. Тонированное стекло, агрессивные, но при этом не слишком вычурные формы придают корпусу индивидуальность, ради которой многие пользователи меняют свои обычные серо-черно-белые коробки на современные корпуса с подсветкой. В корпусе достаточно места как для высокопроизводительных видеокарт, так и для большого количества носителей информации: шести накопителей большинству потенциальных покупателей будет вполне достаточно, четырех внешних портов USB тоже. При желании пользователь сможет установить и жидкостную систему охлаждения, а кабели проложить так, чтобы они не нарушали эстетическую цельность полупрозрачного решения.

Очень мощным компьютерам с несколькими видеокартами в этом корпусе могут понадобиться максимально производительные корпусные вентиляторы (на штатный набор из трех штук в этом случае, конечно, не стоит рассчитывать).

Некоторым владельцам может не хватать слотов с выходом на лицевую панель. И дело даже не в оптических дисководах, потребность в которых давно уже стала редким фактором, вопрос в другом: штатного контроллера частоты вращения в корпусе нет, а подключить 8 вентиляторов (именно столько имеется посадочных мест) плюс процессорный кулер получится далеко не к каждой системной плате. Поэтому для продвинутых конфигураций, требующих усиленного отвода тепла, очень пригодился бы какой-нибудь реобас, а поставить его на лицевую панель возможности нет.

Надо упомянуть и отсутствие возможности отключать подсветку: хотя ее не назовешь чрезмерно яркой и навязчивой, но игровой компьютер скорее всего будет располагаться в жилой комнате и не всегда выключаться на ночь, в таких случаях три светящихся круга могут мешать.

Качество изготовления корпуса нареканий не вызывает. Если подходить строго, то многие конструкторские решения следовало бы отнести скорее к бюджетным, чем к топовым, но это в основном будет касаться сборщика, а не пользователя.

В заключение предлагаем посмотреть наш видеообзор корпуса Cougar Panzer-G:

Наш видеообзор корпуса Cougar Panzer-G можно также посмотреть на iXBT.Video

31 июля 2018 Г.
