Обзор корпуса Chieftec Apex Lumo

Продукция компании Chieftec в последние пару лет на страницах нашего сайта была представлена компьютерными блоками питания, но расширяется и ее модельный ряд корпусов. Один из них, Chieftec Apex Lumo (GA-01B-L-OP), мы сейчас и рассмотрим.

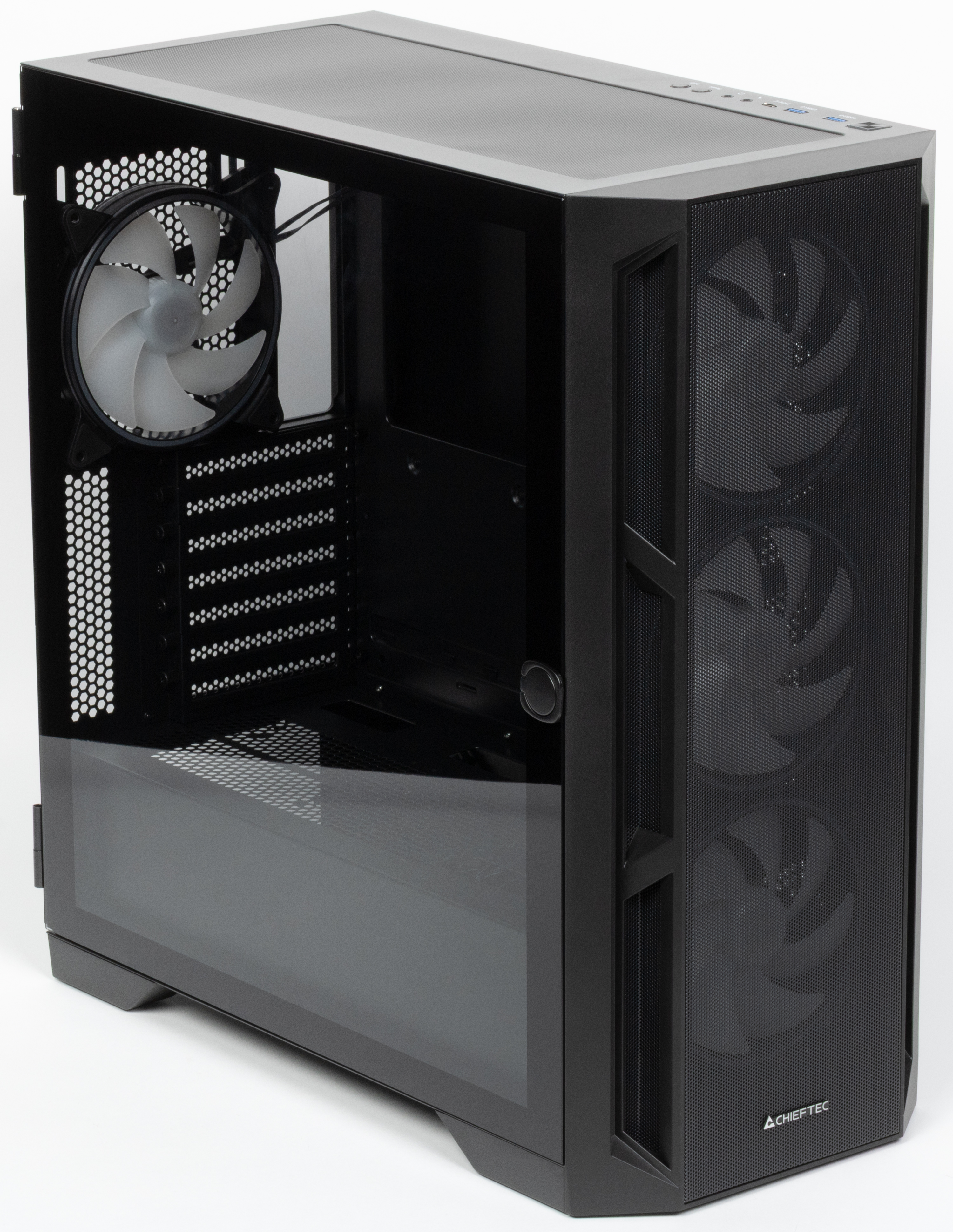

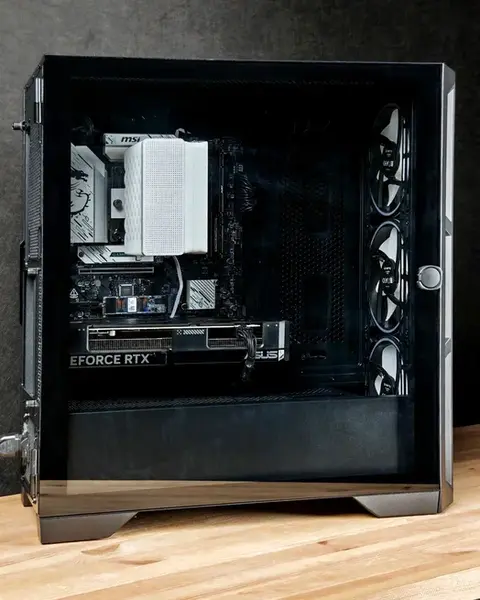

У этого корпуса одна прозрачная стенка из слегка тонированного закаленного стекла — левая боковая, хотя тенденцией уже стало наличие минимум двух (плюс фронтальная), а порой и трех (плюс верхняя) стеклянных поверхностей. Но подобные изыски всё же на любителя, и если пользователям «старой школы» даже одно стекло покажется излишеством, подскажем: Chieftec предлагает немало корпусов разных размеров с непрозрачными поверхностями со всех сторон. Однако имеется и вариант Chieftec Apex с индексом GA-01B-TG-OP: у него, помимо цельностеклянной боковой, еще и фронтальная накладка оснащена стеклянная вставкой — это не модный ныне панорамный дизайн, в котором стеклянные панели стыкуются непосредственно, без промежуточных элементов, но приближение к нему.

Корпус Chieftec Apex Lumo (GA-01B-L-OP) поставляется в черной расцветке, из внешних украшений есть лишь серебристый логотип бренда в нижней части лицевой поверхности. Цены в российской рознице во время подготовки обзора начинались с 7 тысяч рублей.

Упаковка сделана из обычного картона с простеньким монохромным оформлением, прорези для захвата руками при переноске не предусмотрены. Имеется листовка-инструкция с пояснениями на английском языке.

Компоновка

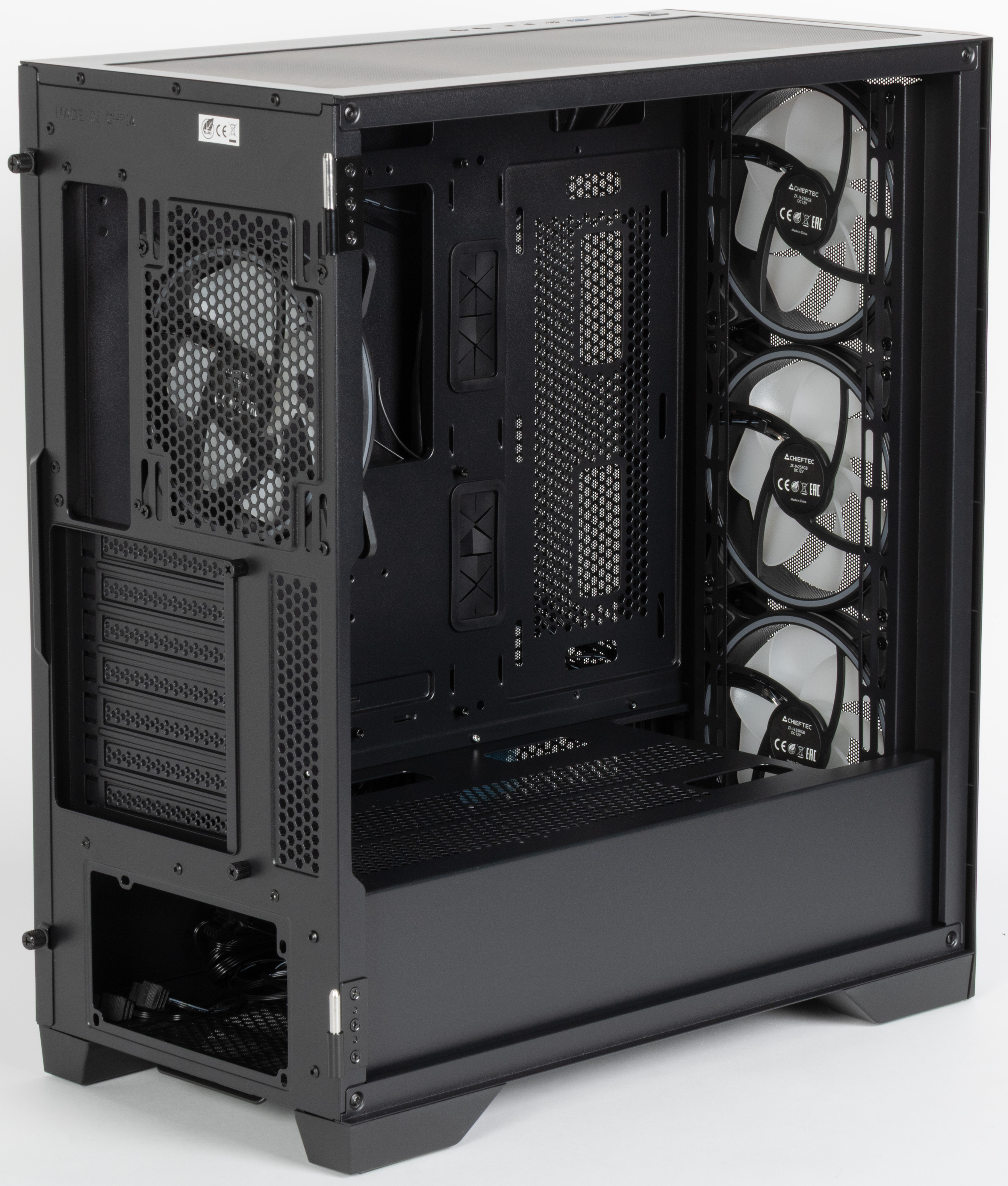

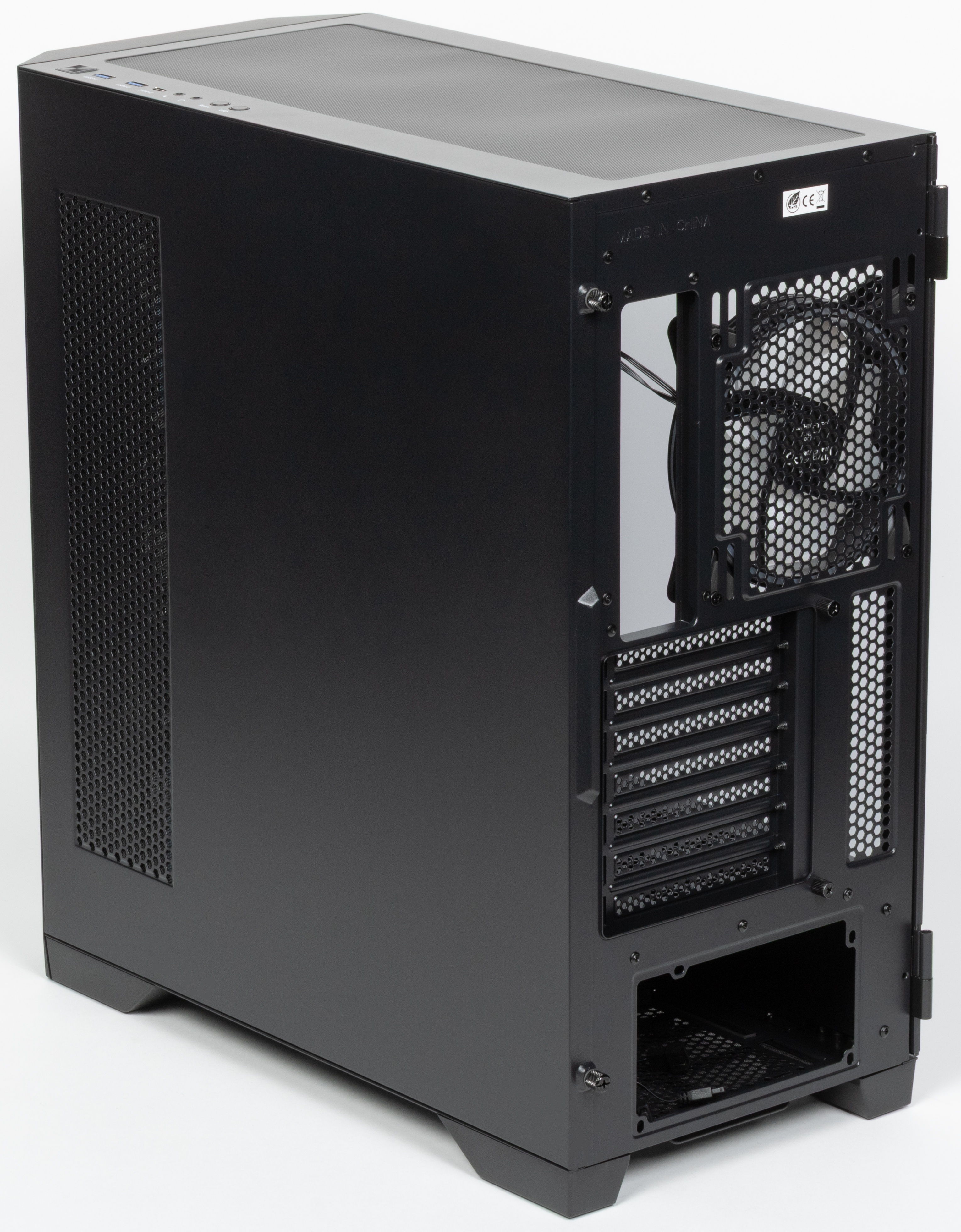

Chieftec Apex Lumo — корпус башенного типа с нижним расположением блока питания. Его размеры по нашему замеру: высота 496 мм, ширина 230 мм, глубина 478 мм (с учетом выступающих элементов).

Он разбит на два объема по всей глубине, нижний предназначен для горизонтальной установки блока питания, ориентировать который можно вентилятором вниз или вверх, поскольку и на днище корпуса, и на верхней плоскости отсека имеются отверстия для подачи воздуха. Там же имеется корзина для накопителей.

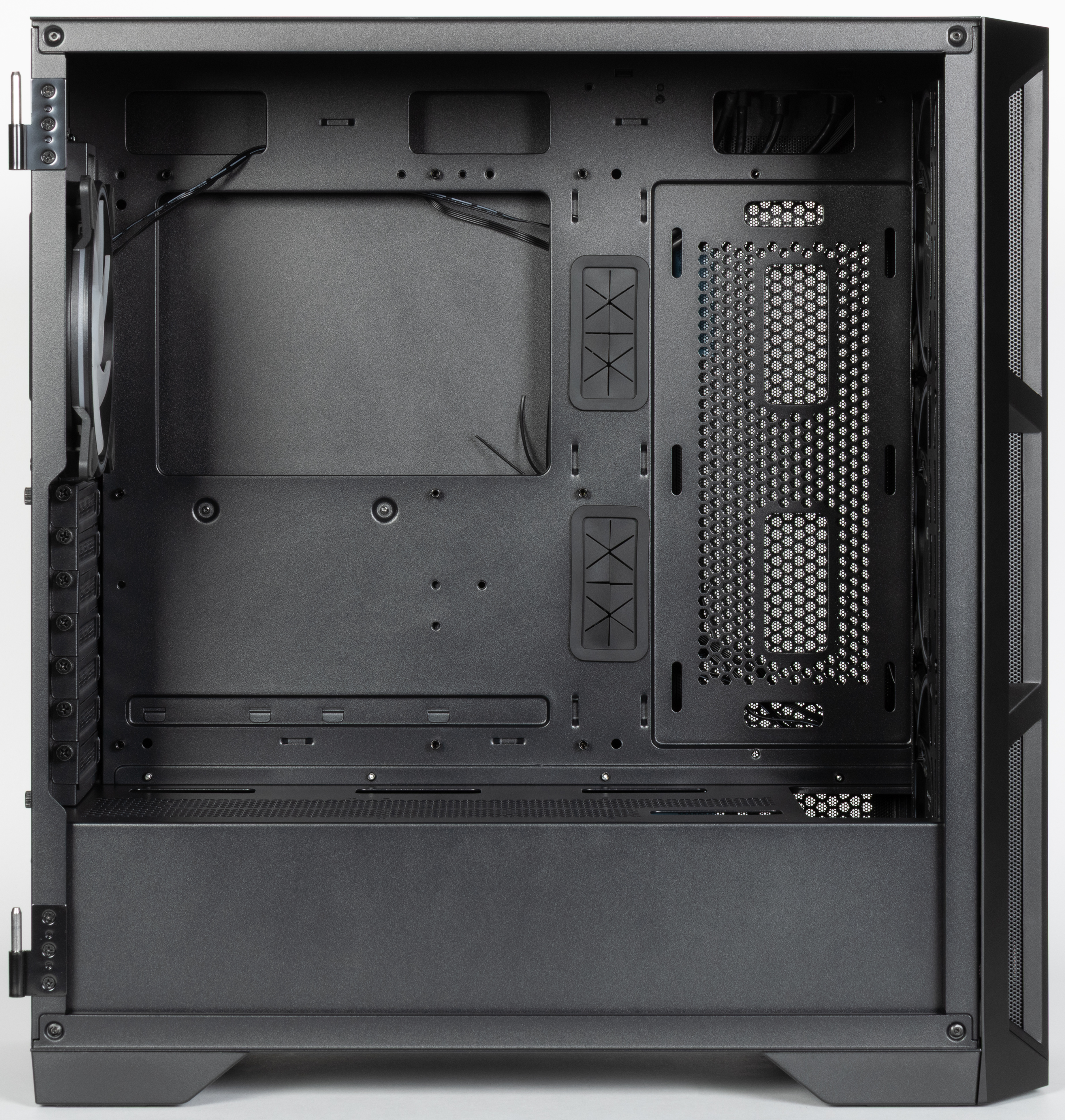

В верхнем объеме вертикально размещается системная плата форматом до Е-ATX включительно с платами расширения, за ее основанием имеются места для установки HDD/SSD. Правда, установка модных ныне плат с обратным расположением разъемов (Back Connect) не поддерживается.

Внутри ближе к лицевой стороне корпуса параллельно боковой поверхности расположена решетка для установки вентиляторов или радиатора СЖО.

Посадочные места для накопителей с внешним доступом в корпусе отсутствуют.

Приводим краткую спецификацию модели, ориентируясь в основном на данные производителя:

Система подсветки

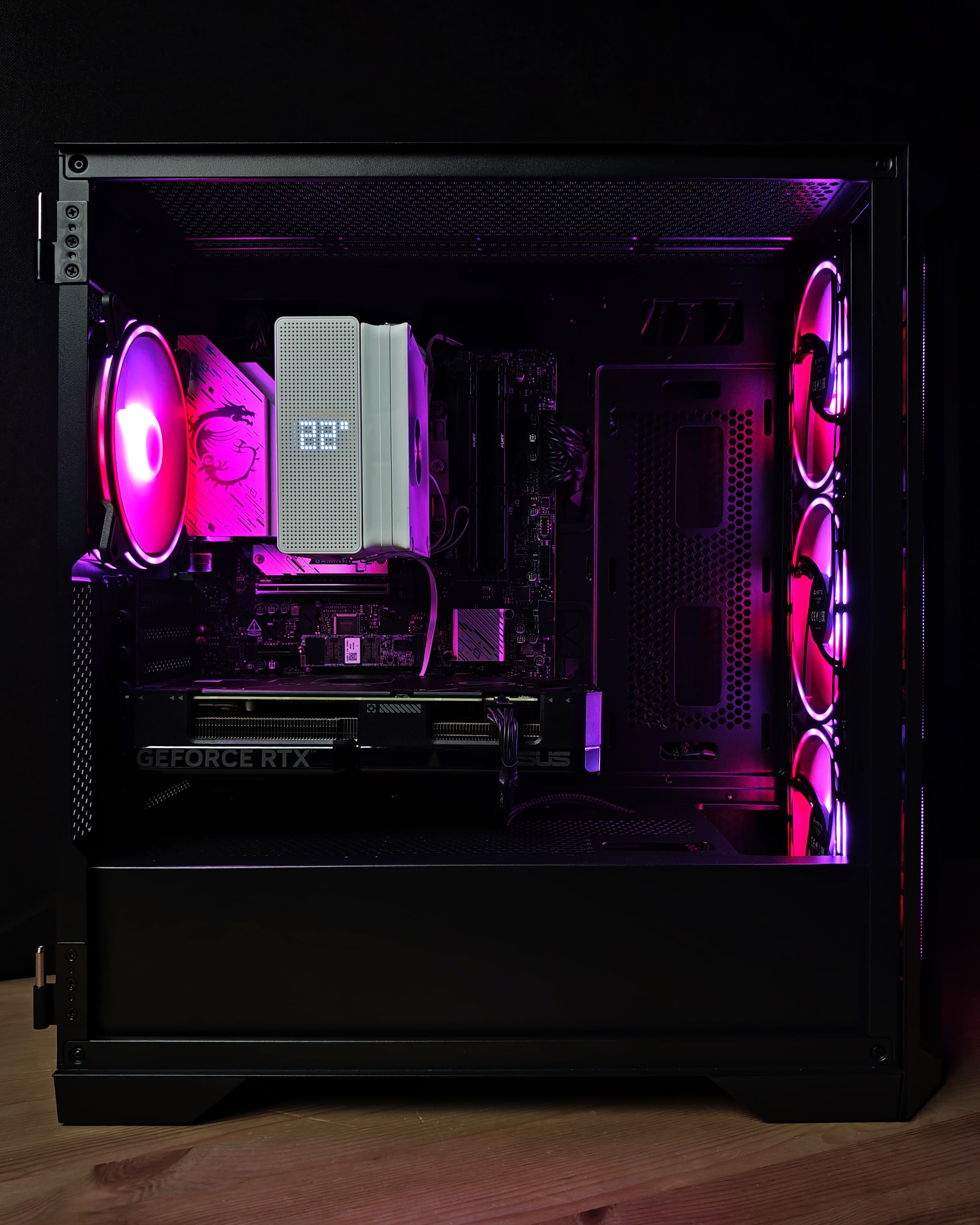

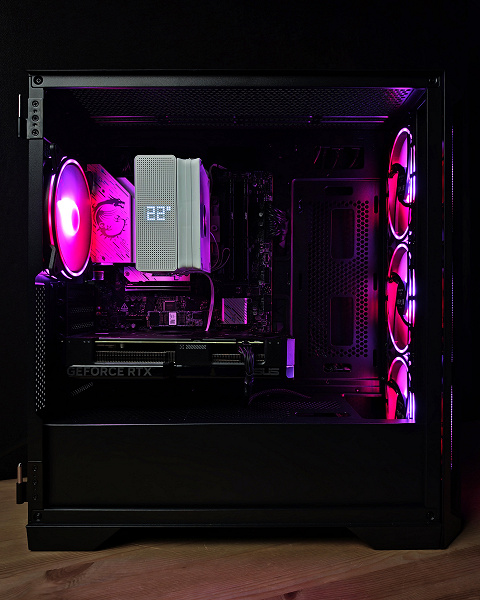

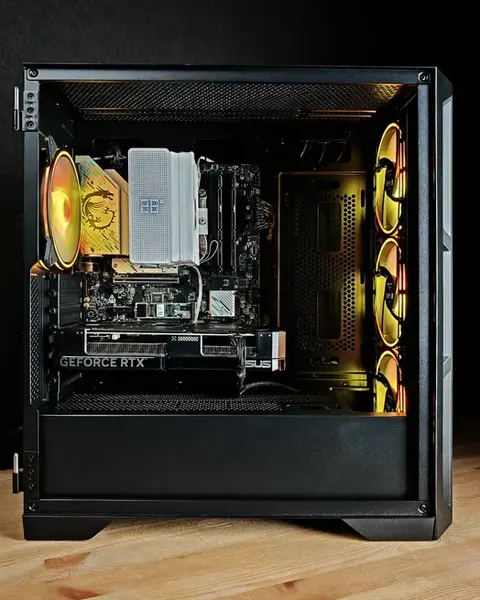

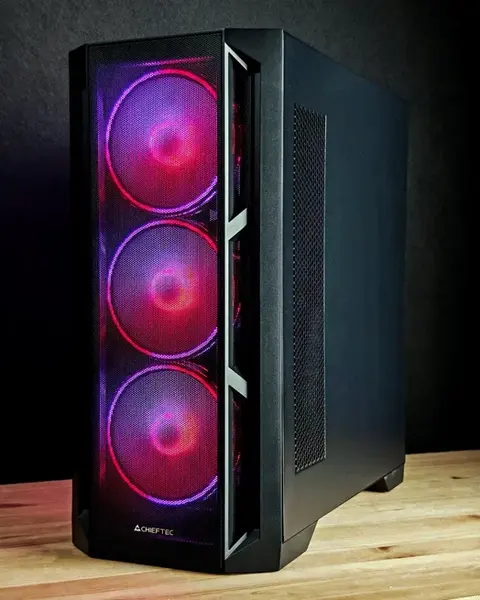

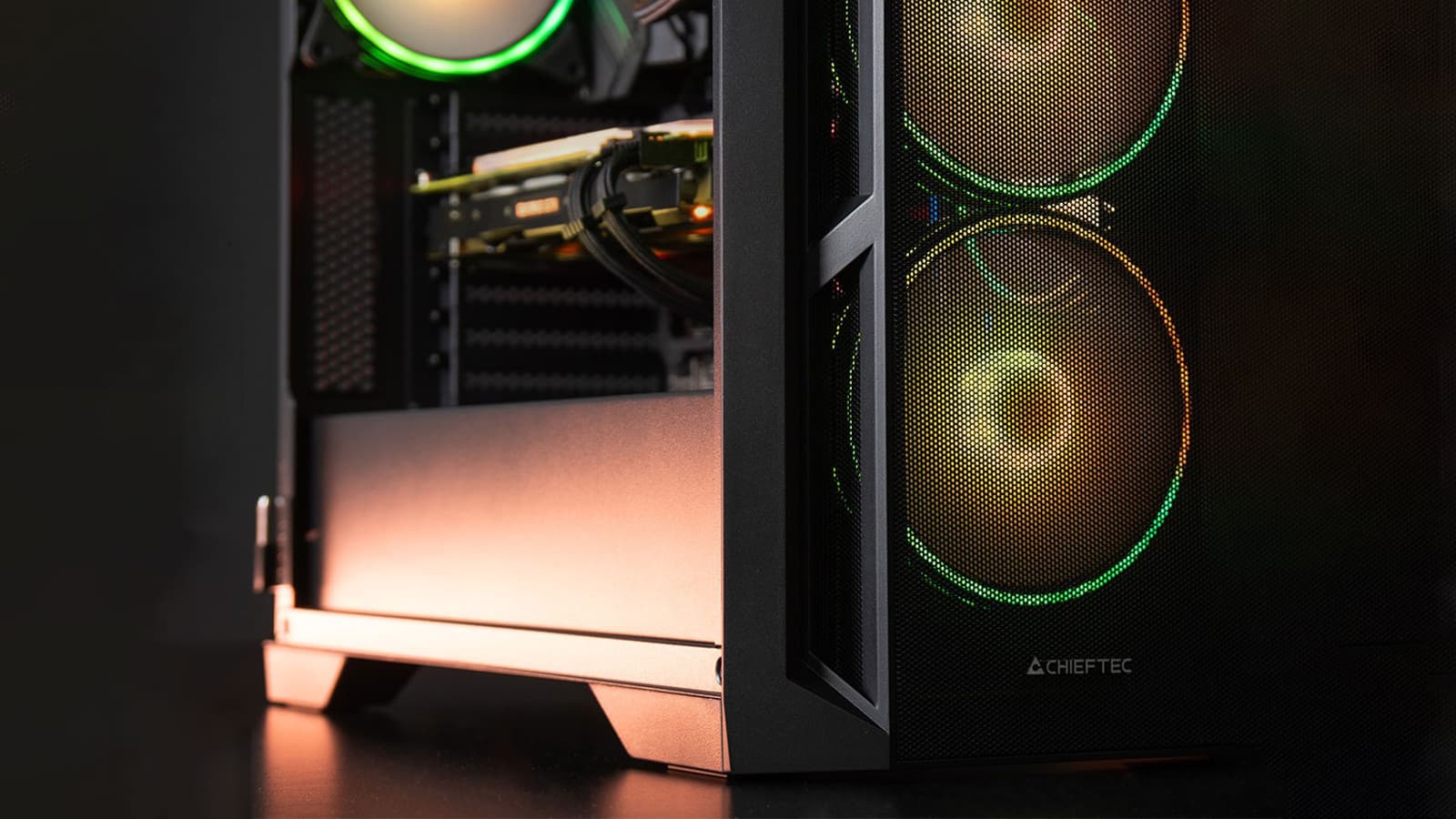

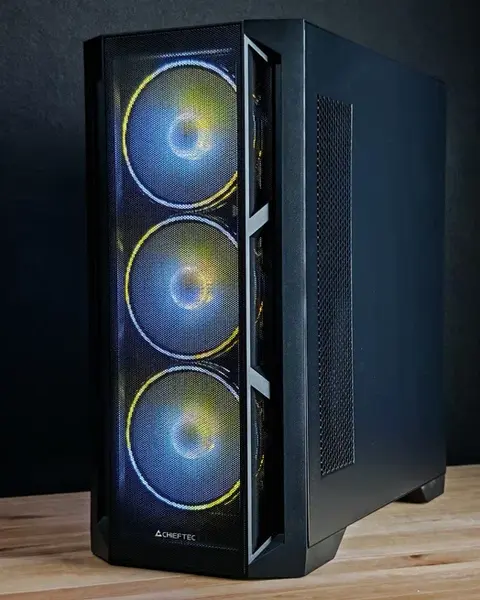

В качестве источников декоративной подсветки используются четыре вентилятора (три спереди и один сзади) с индивидуальной адресацией светодиодов.

Имеется и собственный ARGB-контроллер, управляющий системой подсветки и позволяющий подключать до шести элементов, в том числе только что упомянутые вентиляторы, но каждый идущий от них шлейф оснащен дополнительным разъемом, к которому можно подключить еще один элемент подсветки — например, дополнительно установленный вентилятор. То есть всего предусмотрено 10 подключений.

Выбирать световые эффекты можно специальной кнопкой LED на панели управления корпуса, но полностью отключить их этой кнопкой нельзя.

Управлять подсветкой также можно с помощью совместимой системной платы, подключаясь к ней стандартным трехконтактным разъемом типа ARGB, и соответствующего ПО.

К блоку питания контроллер подключается коннектором SATA.

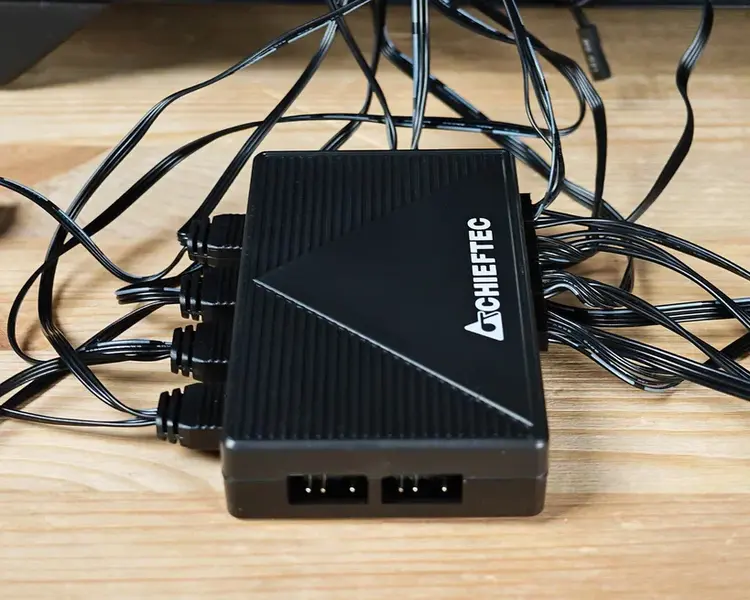

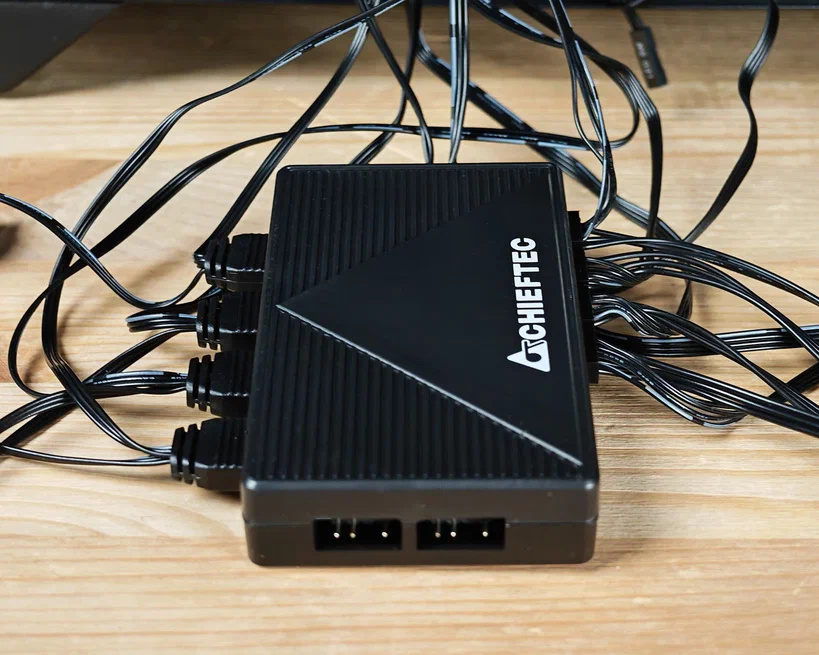

Непонятным остается способ крепления контроллера в корпусе: это коробочка с разъемами и подходящими к ним шлейфами, при поставке она просто лежит в нижнем объеме, а какие-либо штатные средства для ее фиксации не упомянуты в инструкции и не обнаружены нами. Можно лишь предложить приклеить двусторонним скотчем к одной из металлических плоскостей так, чтобы и доступ обеспечить на случай подключения дополнительных элементов при апгрейде, и вид через стеклянную стенку не испортить.

Система охлаждения

В корпус можно установить до одиннадцати вентиляторов типоразмера 120 мм — по три вверху и спереди, еще два сбоку и один сзади. Есть также два посадочных места на крышке отсека для блока питания, для них потребуется найти винты с длиной, соответствующей толщине вентилятора.

140-миллиметровые вентиляторы также допустимы, но в меньшем количестве: три спереди, один сзади и два вверху, итого шесть. Из них четыре (передние нагнетающие и задний вытяжной) уже установлены, тип ZF-1425RGB, параметры такие:

• скорость вращения: 600-1600 об/мин,
• воздушный поток: до 48,2 cfm,
• максимальное статическое давление: 10,7 Па,
• максимальный уровень шума: 25,8 дБ,
• подшипник: гидравлический,
• коннекторы: 4-контактный ШИМ (PWM), 3-контактный ARGB.

Упоминавшийся чуть выше контроллер подсветки имеет еще и функцию хаба для вентиляторов, соответствующих 4-контактных разъемов у него шесть. Как и у кабелей подсветки, у шлейфов ШИМ имеются дополнительные колодки, к которым можно подключить еще вентиляторы, поэтому общее количество подключений может быть до десяти.

При необходимости можно установить и радиаторы СЖО: спереди длиной до 420 мм, вверху до 360 мм, сбоку до 240 мм, сзади до 140 мм. Причем существенных ограничений по толщине верхнего радиатора нет — расстояние от верхней крышки до кромки системной платы 59 мм, а для бокового надо ориентироваться на длину видеокарты и способ ее установки. Для переднего радиатора в перегородке, разделяющей верхний и нижний отсеки корпуса, предусмотрен вырез на те же 59 мм.

На фронтальной панели, на днище и на верхней панели корпуса, а также в передней части металлической правой боковой стенки имеются большие области с вентиляционными отверстиями, все они оснащены фильтрами.

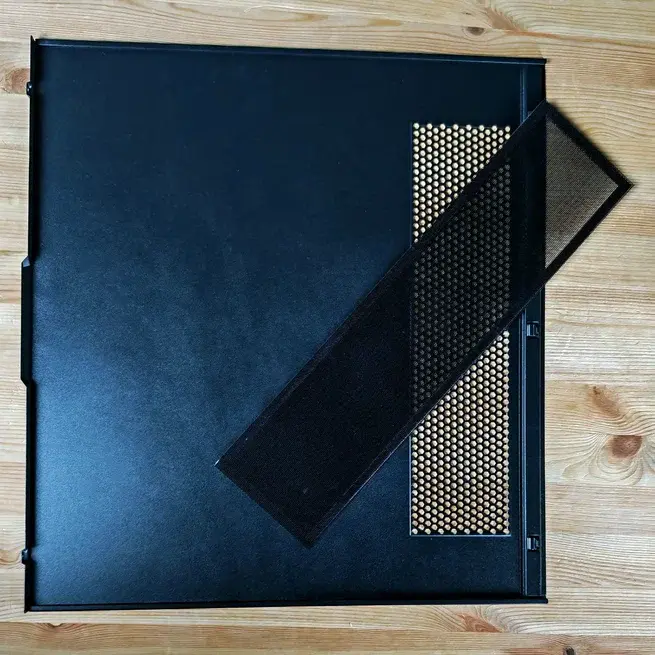

Верхний и правый боковой фильтры — листы гибкого пластика с мелкими круглыми отверстиями. С помощью закрепленных по периметру магнитных полос они крепятся к металлу соответствующих панелей корпуса. Верхний фильтр расположен снаружи, обслуживать его проще всего, а боковой изнутри — придется снимать правую стенку (об этом ниже).

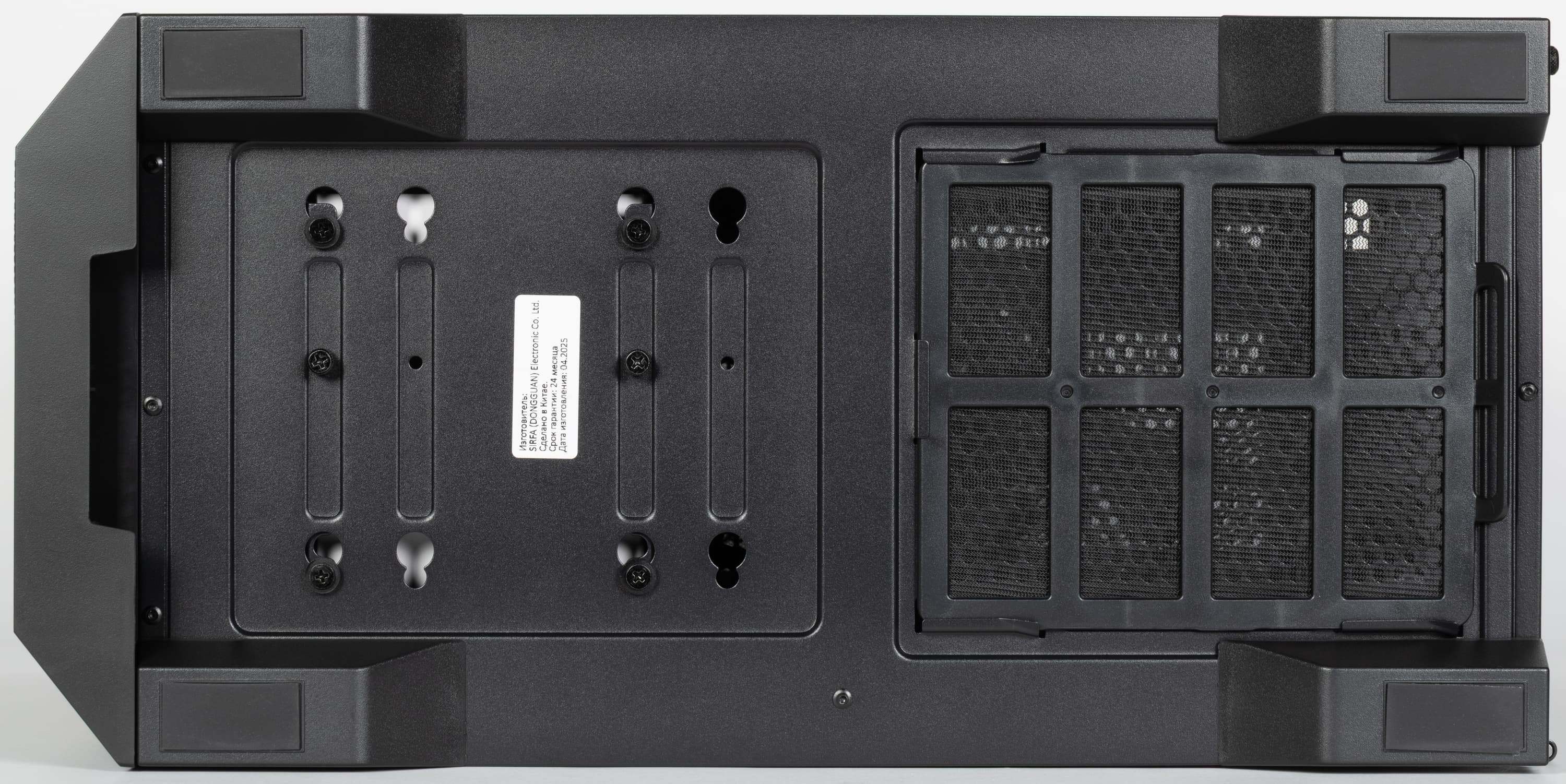

Нижний фильтр выполнен в виде пластиковой рамки с мелкоячеистой капроновой сеткой, он фиксируется защелкой и извлекается движением назад. Сделать это можно и на ощупь, вернуть фильтр на место тоже, корпус при этом не придется наклонять, разве что надо будет обеспечить сзади сантиметров двадцать свободного пространства — длина этого фильтра 18 см.

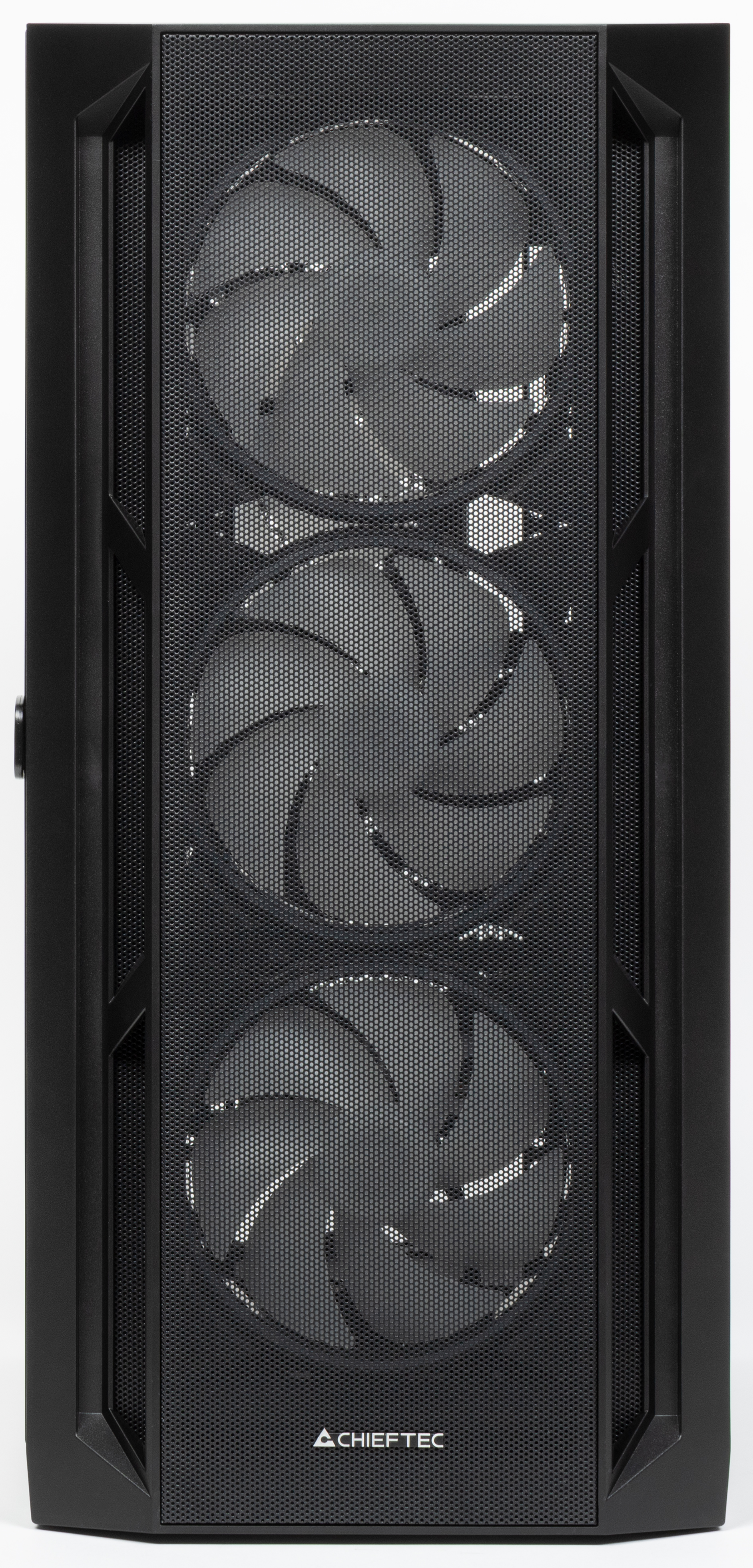

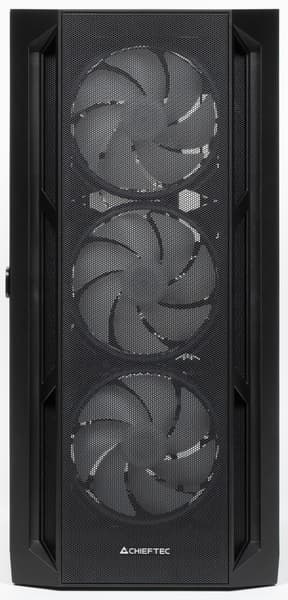

Самостоятельного съемного фронтального фильтра нет, его роль выполняют три металлические декоративные сетки с мелкими отверстиями, они закрывают как большое окно в пластиковой лицевой панели, так и узкие вертикальные прорези, расположенные на ее боках. Панель крепится восемью цилиндрическими пластиковыми защелками и снимается без особых проблем (внизу у нее есть вырез для захвата рукой), никаких проводов или кабелей к ней не подходит. Сетки с пластика не снимаются, обслуживать их придется вместе с панелью.

Конструкция

Корпус не очень тяжелый: его масса 7,8 кг, в упаковке получается 9,2 кг.

Стеклянная боковина имеет толщину 3 мм, металлические части корпуса — 0,7 мм. Конструкция получилась довольно жесткой, причем даже основание системной платы с одним большим окном и несколькими прорезями поменьше при умеренно сильном нажатии прогибается мало. И в целом изготовление вполне нормальное, способные повредить руки сборщика кромки скруглены или завальцованы.

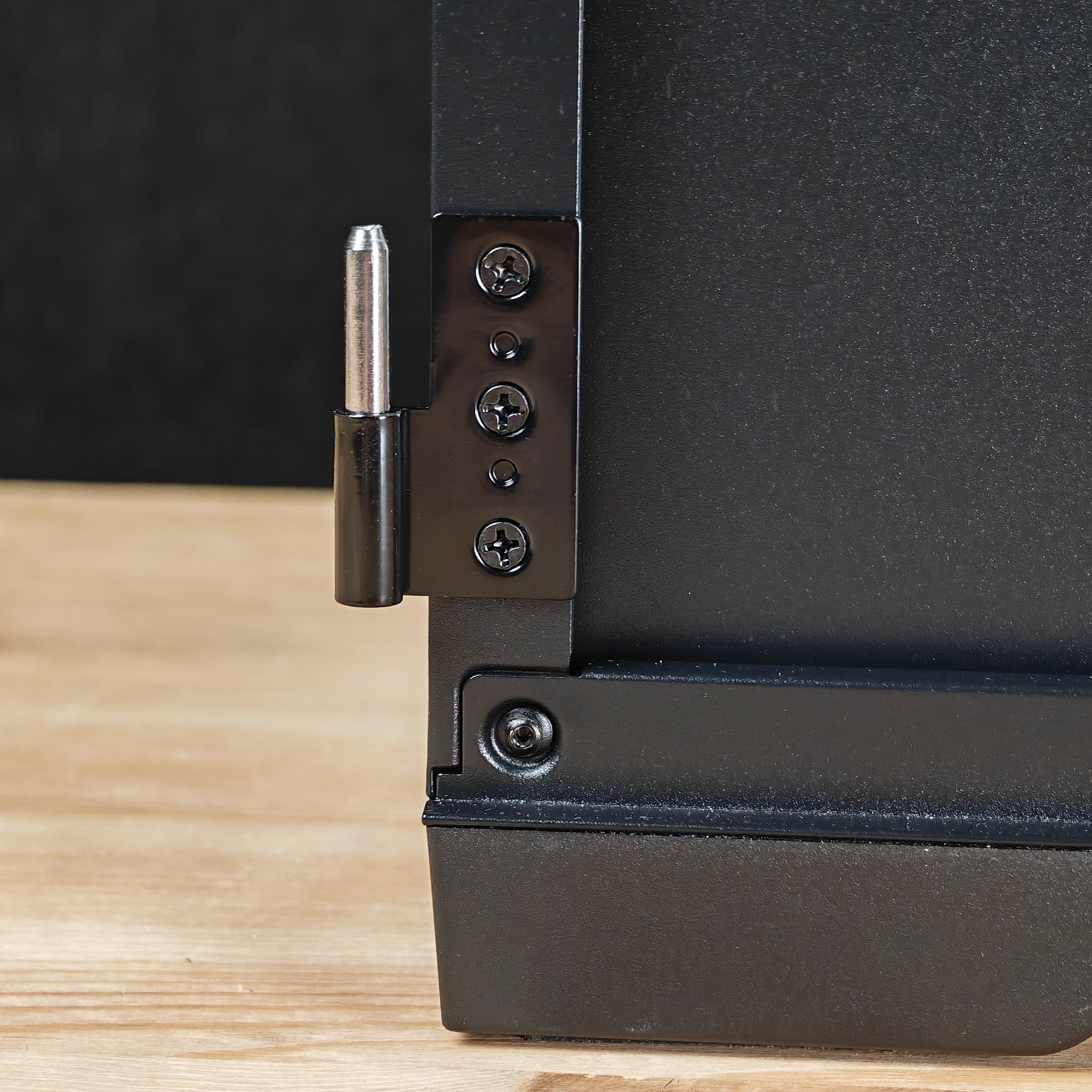

На задней кромке стеклянной левой стенки приклеена стальная полоса с петлями, а в передней части — два сильных магнита, удерживающих ее в закрытом состоянии.

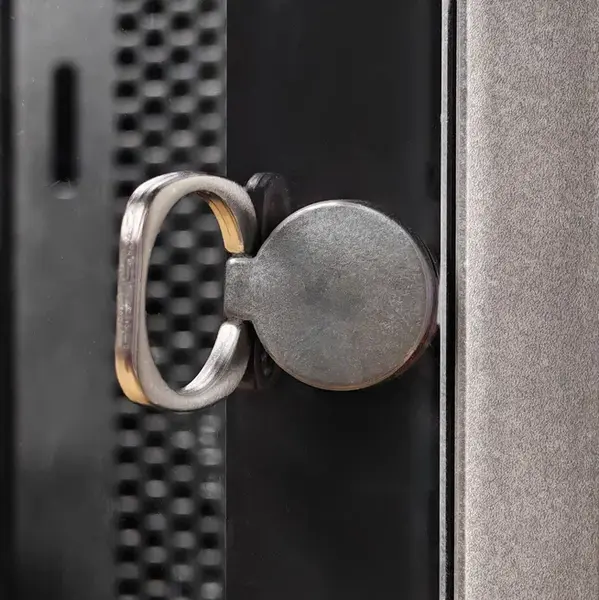

Снаружи спереди у нее предусмотрена пластиковая накладка с откидным захватом, за который нужно потянуть, чтобы открыть «дверцу». Затем стенку можно снять совсем движением вверх — конструкция петель на ее задней кромке и на задней вертикальной стойке шасси это позволяет.

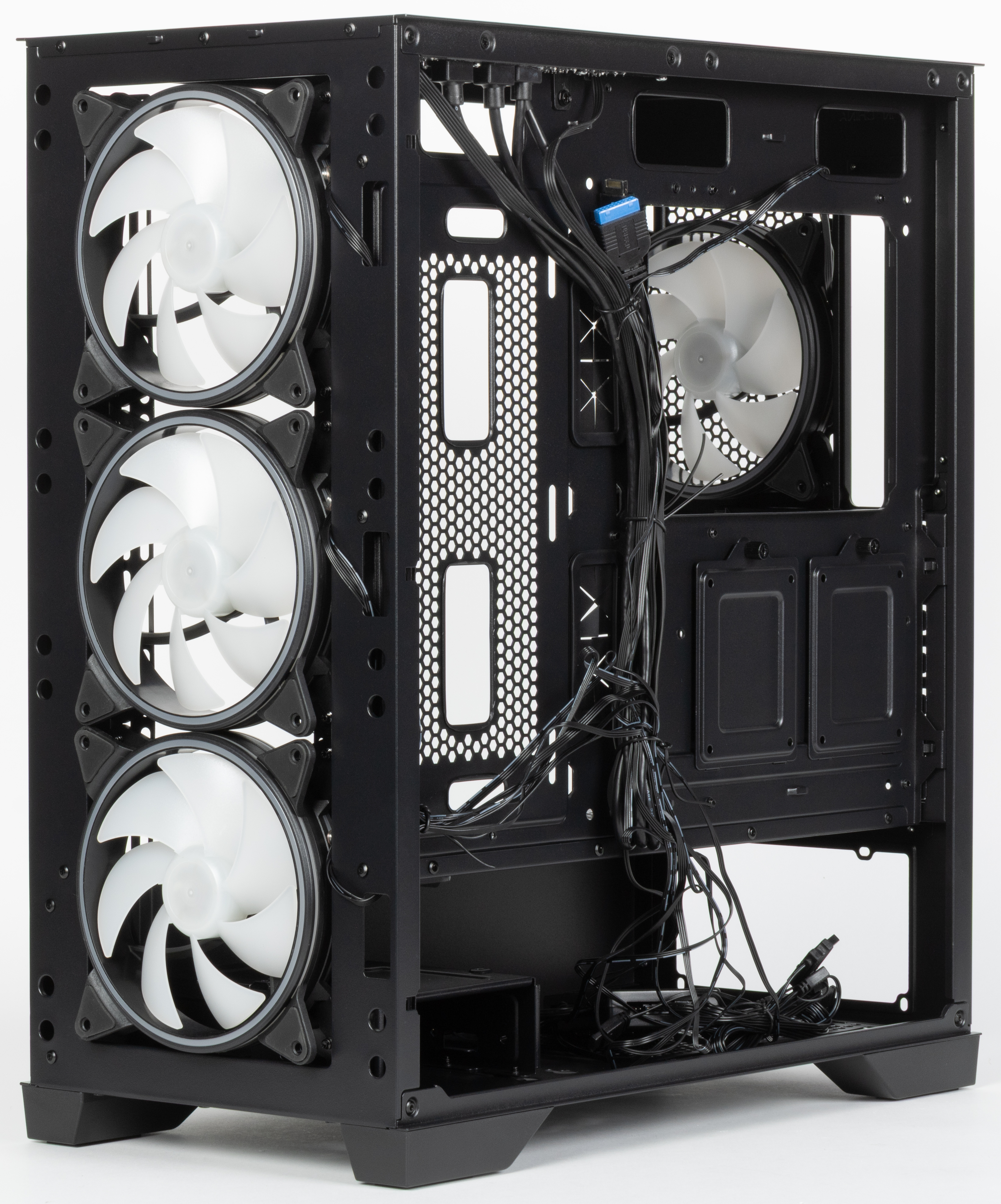

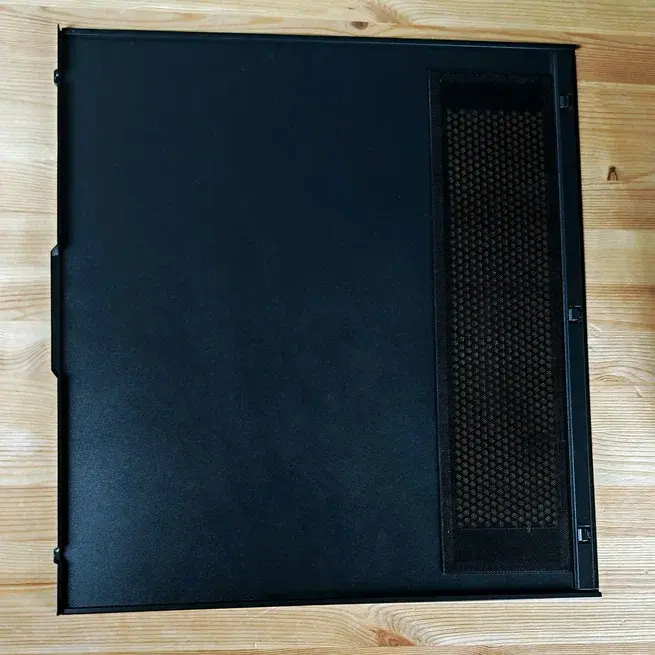

Крепление правой металлической стенки стандартное: спереди она фиксируется двумя выступами, входящими в пазы передней стойки шасси, а сзади — двумя невыпадающими винтами с накатными головками, после освобождения которых ее можно снять движением назад, причем для захвата пальцами есть штампованный выступ.

Пластиковая передняя панель панель также съемная, об этом сказано выше.

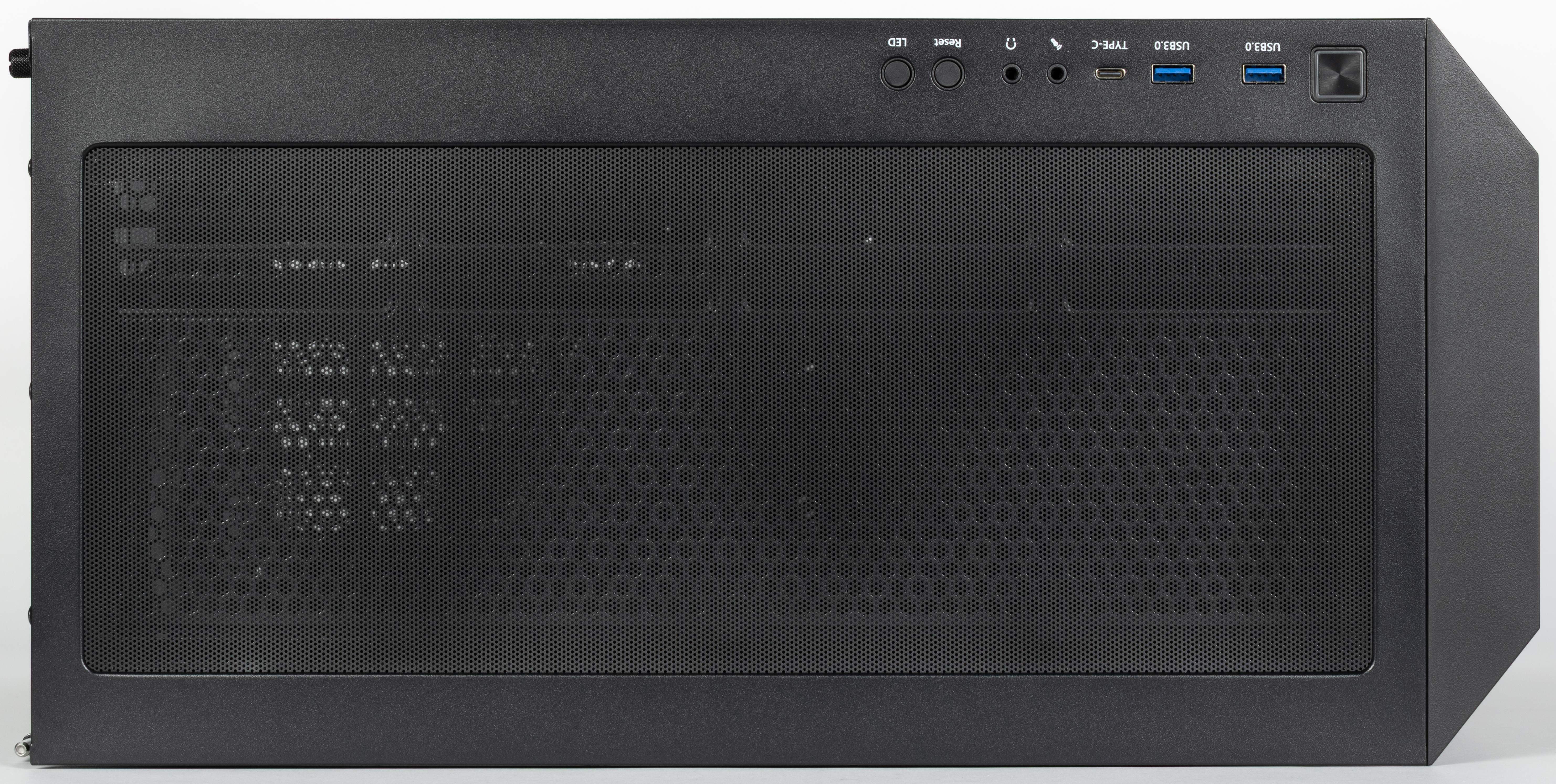

Интерфейсные разъемы и кнопки расположены в правой части верхней плоскости ближе к фронтальной панели. При размещении корпуса на полу или низкой подставке пользоваться ими будет удобно, а при настольной установке сидящему рядом оператору придется встать или хотя бы приподняться: высота корпуса немалая, человек среднего роста и даже немного повыше из положения сидя ничего не видит.

Кроме того, желательным будет размещение системного блока в левой части рабочего места, чтобы к кнопкам и разъемам не пришлось тянуться. Но тогда богатство и красота внутреннего мира компьютера, видимые через стеклянную левую стенку, будут видны не оператору, а стороннему наблюдателю, находящемуся слева.

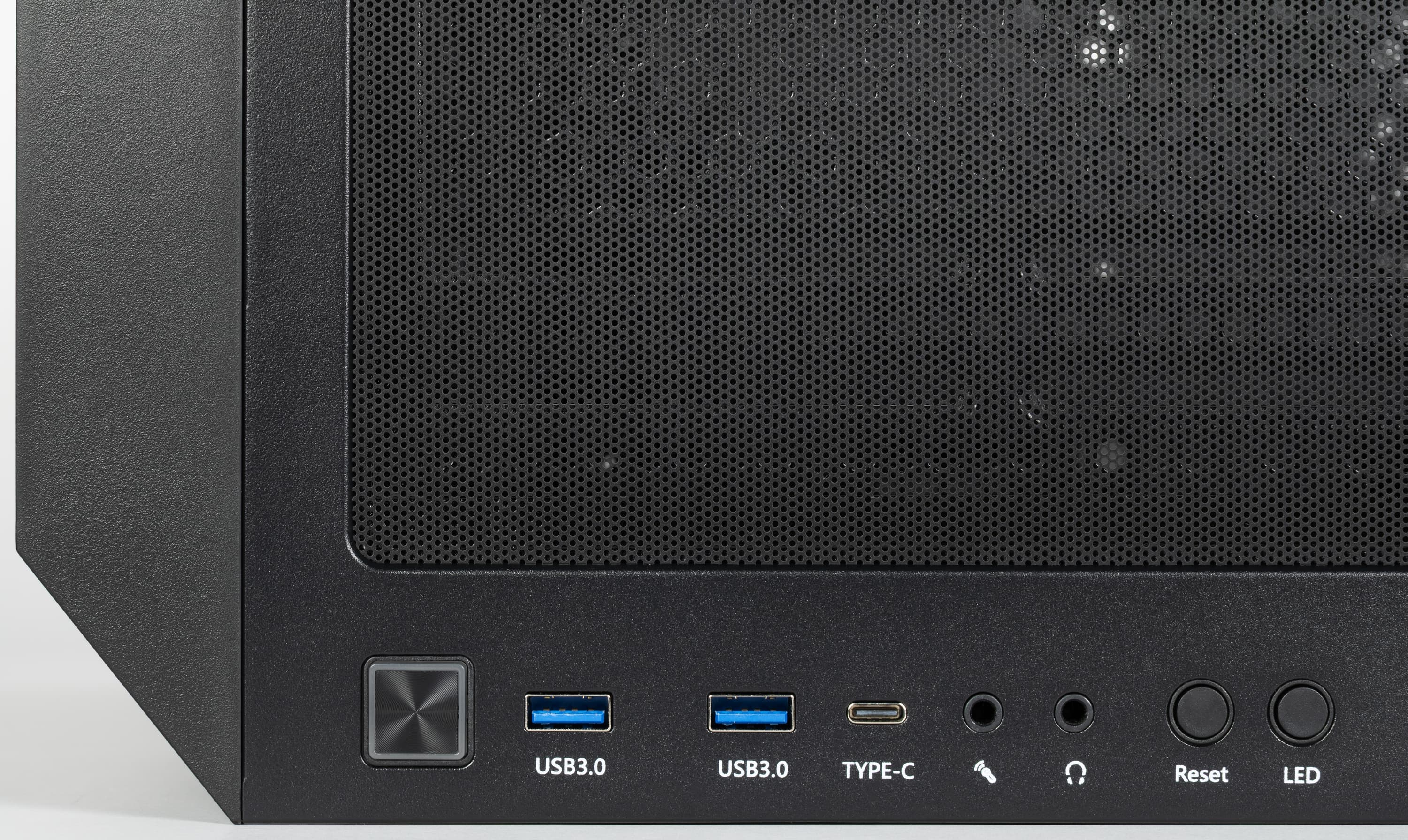

Перечислим органы, начиная спереди: большая квадратная кнопка Power со встроенным индикатором включения, два порта USB-A и один USB-C, пара аудиоконнекторов (выход и вход для микрофона), а также две небольшие круглые кнопочки Reset и LED. Усилие нажатия всех трех кнопок заметное, но комфортное, свободный ход совсем небольшой, для Power нельзя исключить срабатывания от случайного прикосновения, а для Reset из-за ее размера вероятность подобного меньше.

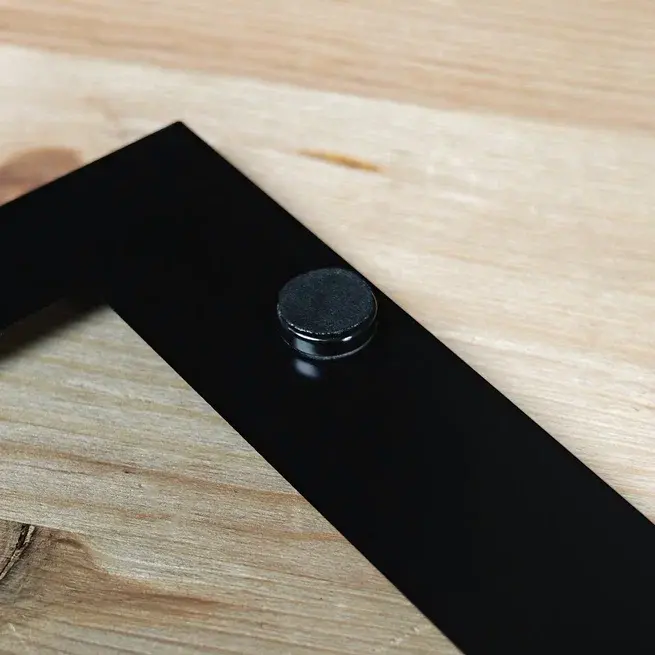

Ножки пластиковые, довольно высокие — по 27 мм, все четыре оснащены резиновыми накладками для амортизации и защиты от царапин поверхности, на которую устанавливается компьютер.

Накопители

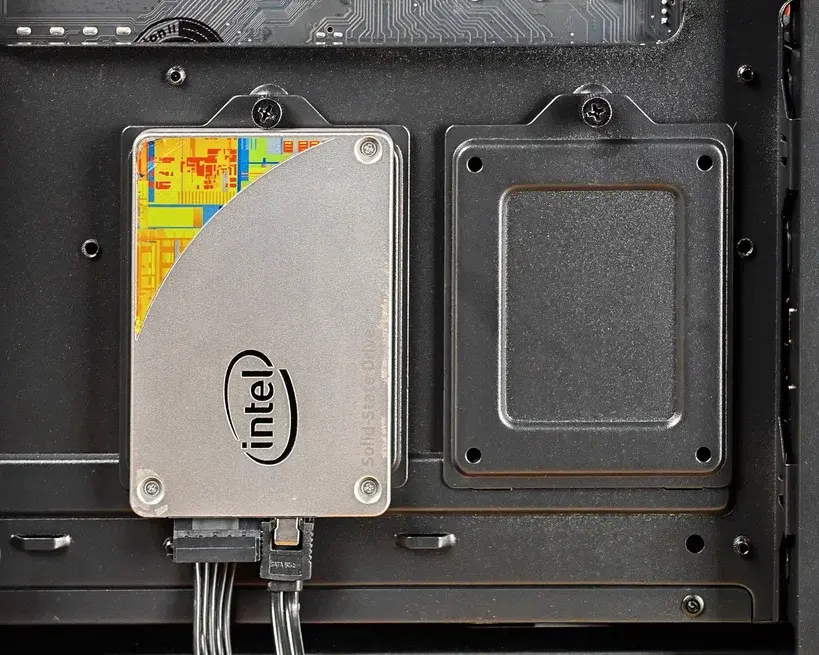

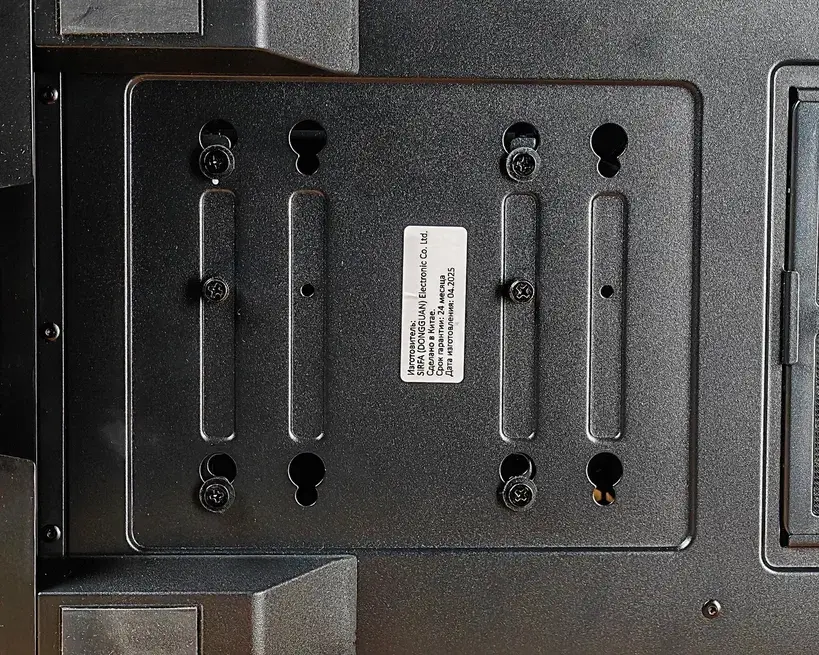

Для установки 2,5-дюймовых HDD/SSD с правой стороны подложки системной платы ближе к задней стенке имеются две монтажные пластины, к которым винтами (они есть в комплекте) крепятся накопители. Сами пластины фиксируются вверху одним винтом с накатной головкой и внизу парой выступов, которые входят в отверстия подложки.

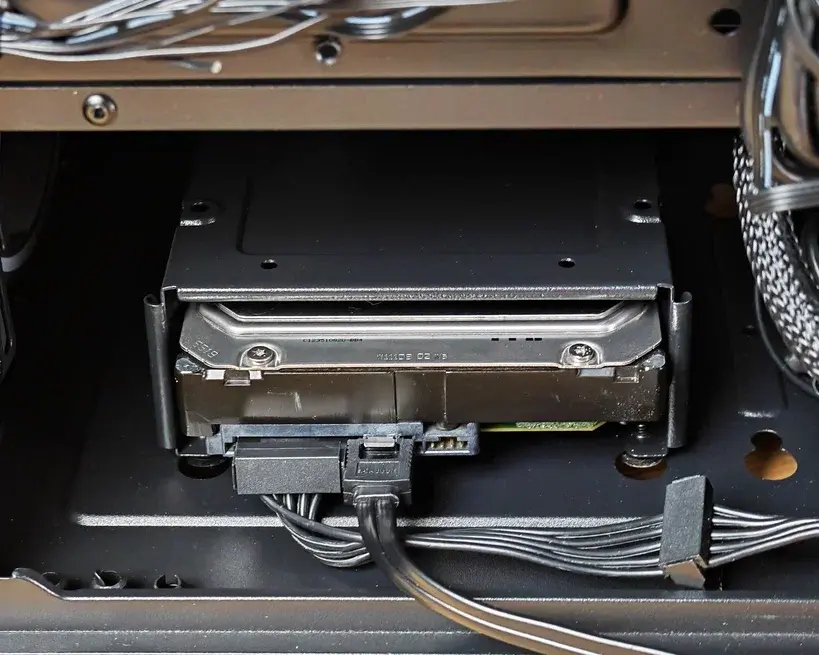

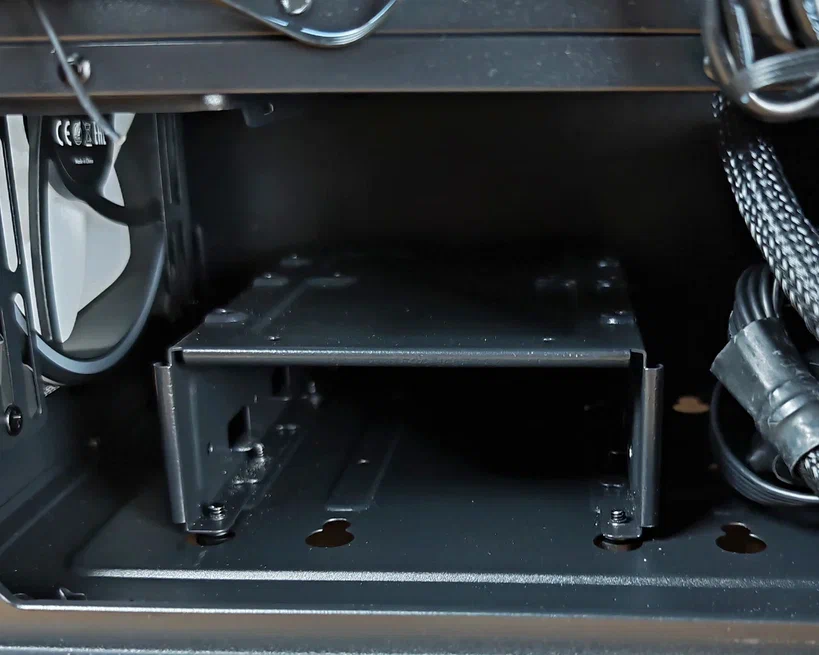

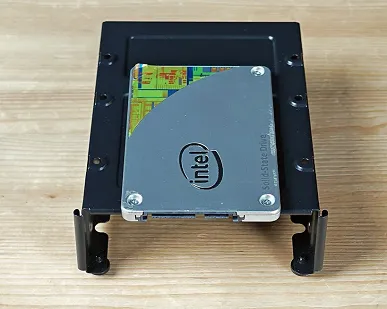

Кроме того, в передней части нижнего отсека корпуса имеется П-образная дисковая корзина, внутрь которой можно установить один 3,5-дюймовый жесткий диск, а на верхнюю ее поверхность — еще один HDD или SSD любого из двух размеров, закрепляя их винтами.

Сама корзина крепится парой винтов с накатными головками, проходящими через металл днища, и двумя парами фигурных выступов. После удаления винтов (для этого потребуется положить корпус на бок или хотя бы сильно наклонить) корзину надо немного сдвинуть вправо, тогда ее можно будет извлечь.

При такой конструкции о быстрой установке или смене накопителей речи быть не может, придется не только снимать правую стенку, но и немало поработать отверткой.

Многие сочтут, что четыре штатных посадочных места для накопителей — это не так уж много, но в последнее время к нам попадало немало корпусов, в которых и вовсе было три места. Да, для офисных компьютеров и этого более чем достаточно, для очень многих домашних тоже (даже с учетом возможной модернизации в будущем), однако некоторые потенциальные покупатели захотят иметь более широкие «возможности для маневра», и данный корпус в этом плане является компромиссом.

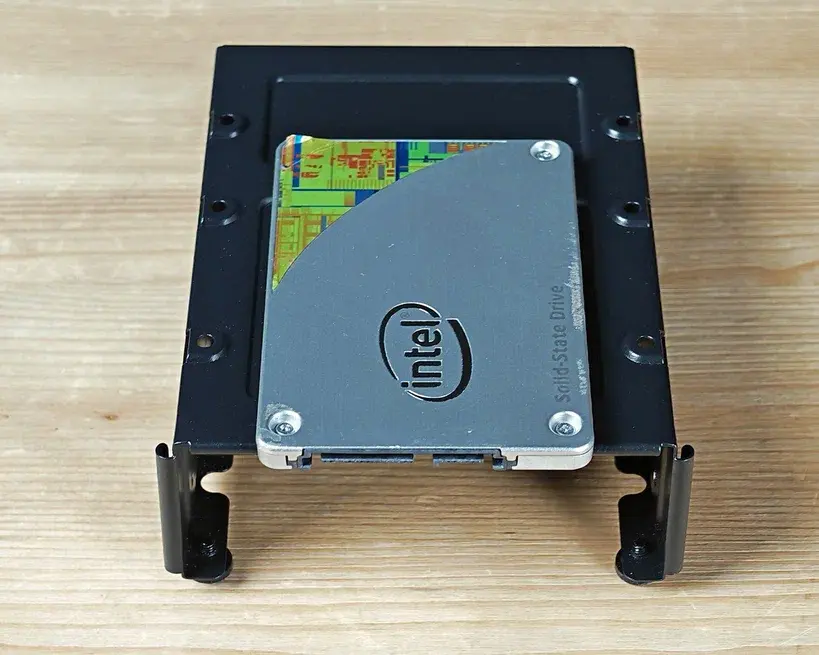

При необходимости можно установить и еще накопители любого из двух размеров, используя, например, предназначенную для дополнительных боковых вентиляторов или радиатора СЖО переднюю часть основания системной платы, где имеется множество отверстий, пригодных для крепления. Будет не очень красиво и удобно, к тому же исключается использование перечисленных охлаждающих компонентов, но всё же выбор есть.

Установленные за подложкой системной платы накопители не попадают в зону действия вентиляторов, но монтажные пластины играют роль теплоотвода. То же можно сказать и про корзину, которая к тому же будет охлаждаться частью потока от нижнего штатного вентилятора.

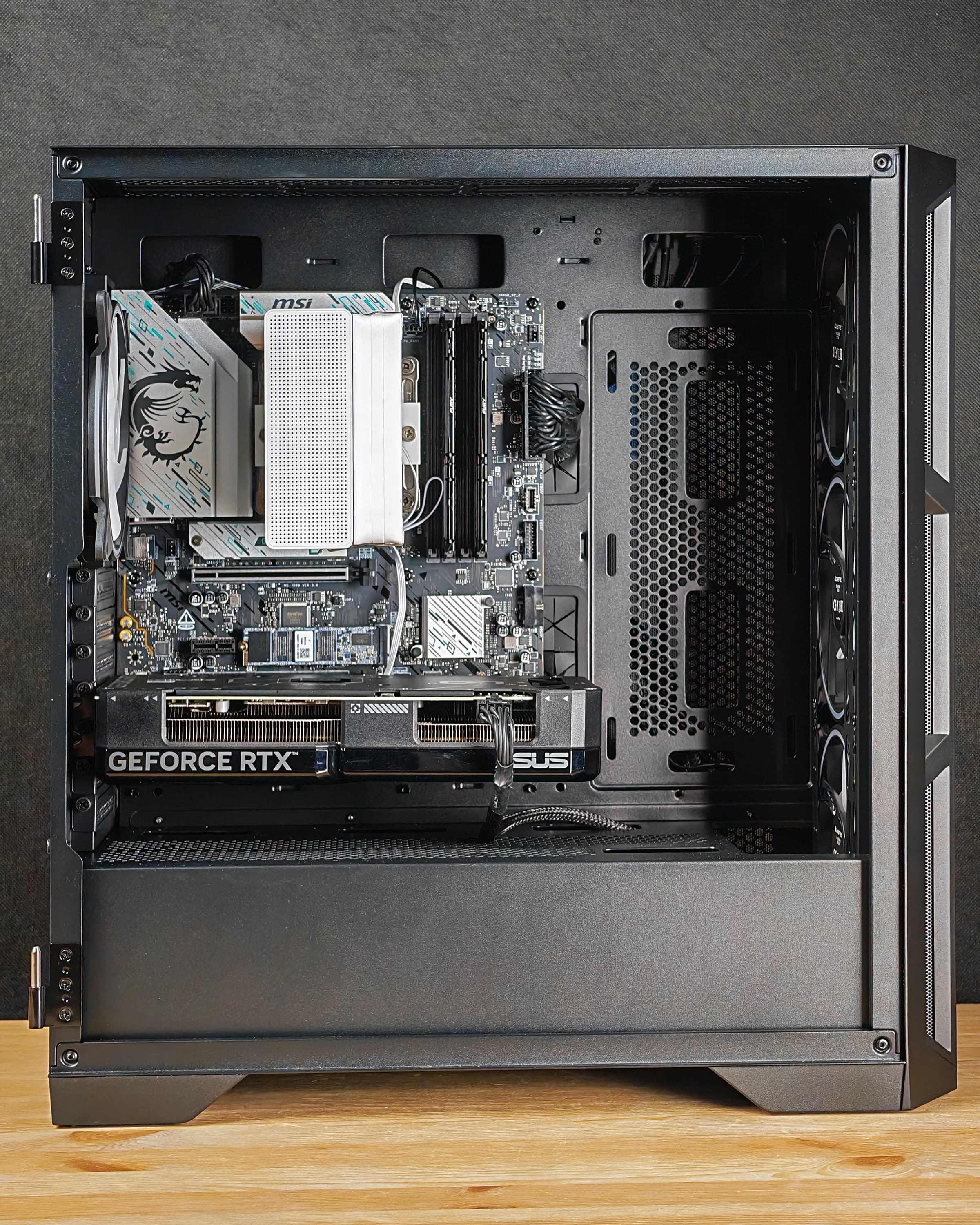

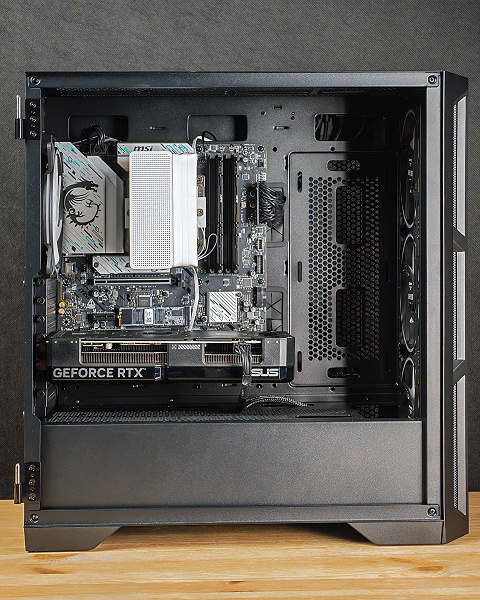

Сборка системного блока

Способ крепления боковых стенок и верхней крышки описан ранее, порядок сборки ПК особого значения не имеет — компоненты разнесены и не мешают друг другу при установке.

Девять стоек для монтажа системной платы формата ATX уже установлены, в комплекте есть и три дополнительных.

Блок питания вставляется справа и крепится снаружи четырьмя винтами (есть в комплекте), правильной установке помогут резиновые наклейки на днище. БП можно устанавливать вентилятором вверх или вниз — в верхней стенке отсека есть отверстия, но если вентилятор вверху, то он будет засасывать воздух, уже подогретый другими компонентами компьютера.

У дисковой корзины есть две позиции, дальняя от передней панели позволит установить фронтальный радиатор СЖО длиной 420 мм, но при этом сократит доступное для установки блока питания пространство до 24,5 см, а вторая позиция обеспечит для БП с проводами 27 сантиметров, но уменьшит возможную длину радиатора до 360 мм (но не помешает установке трех 140-миллиметровых вентиляторов).

По данным производителя, в корпусе можно использовать процессорный кулер высотой до 175 мм. Реально расстояние от основания для системной платы до противоположной стенки составляет 195 мм, но из него нужно вычесть высоту стоек для монтажа платы — в данном случае 6 мм, и толщину самой платы с установленным процессором. Имеющееся в этом основании большое окно обеспечит доступ к креплению кулера без снятия платы, причем пластины с дисками это окно не загораживают (а такое бывает нередко).

И в перегородке между верхним и нижним отсеками корпуса, и в основании системной платы имеются многочисленные прорези разного размера (две из них закрыты резиновыми заглушками с разрезными лепестками) для прокладки кабелей, крепить которые к предусмотренным штампованным «ушкам» можно одноразовыми стяжками, их в комплекте десять штук. Проем справа от перегородки имеет ширину 22 мм — не так уж и много, но этого достаточно и для кабелей, и для накопителей на пластинах.

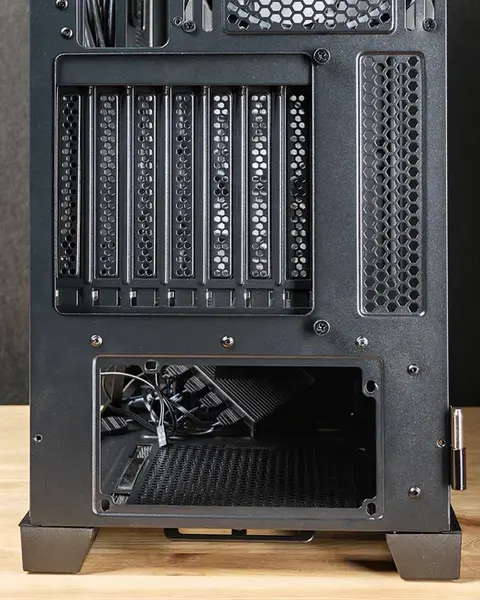

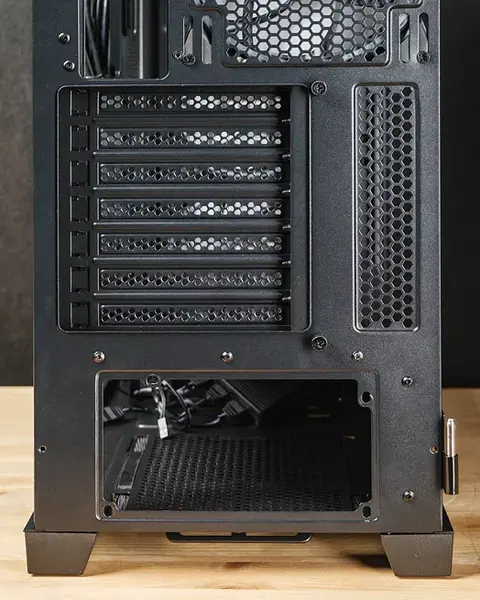

Для плат расширения предусмотрены два способа установки — горизонтальный, то есть непосредственно в слоты системной платы, и вертикальный с подключением через отдельно приобретаемый райзер. Для второго варианта следует повернуть на 90 градусов закрепляемую двумя винтами с накатными головками вставку на задней панели.

Заглушки в прорезях вставки и устанавливаемые платы тоже крепятся винтами с накатными головками.

Для длины видеокарт заявляется максимум в 400 мм, реально столько и есть. Если вместо фронтальных вентиляторов будет установлен достаточно толстый радиатор СЖО, то расстояние сократится.

Кнопки, индикаторы и разъемы панели управления подключаются к системной плате стандартными коннекторами.

Никаких декоративных панелей или иных средств, позволяющих скрыть подходящие к системной плате провода и кабели от взгляда через стеклянную поверхность, не предусмотрено, и тут сборщику придется проявить фантазию, чтобы сделать всё красиво.

Температурные и шумовые показатели

Корпуса тестируются в базовой комплектации — с теми вентиляторами, которые предусмотрены производителем. Если вентиляторы не входят в комплект, тестирование проводится без них. Это обеспечивает единые и воспроизводимые условия, необходимые для объективного сравнения между моделями. Полученные показатели температуры и шума отражают работу корпуса «как есть» — без дополнительного обдува и модификаций. Эти результаты служат отправной точкой: пользователь может оценить базовый потенциал корпуса и на этой основе принимать решения об улучшении системы охлаждения под свои задачи.

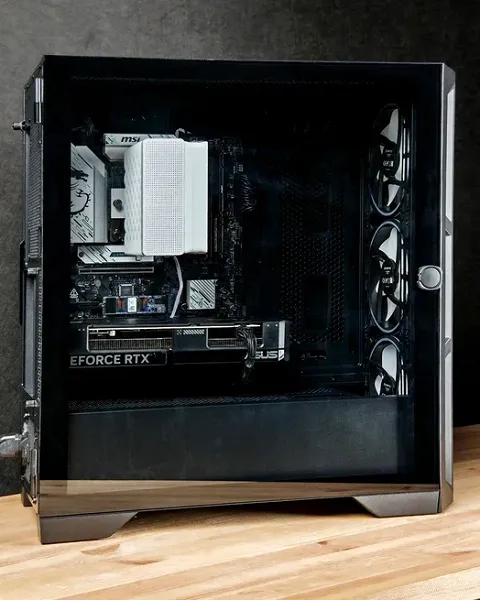

Для тестирования применяется постоянный комплект компонентов, поочередно монтируемый в разные корпуса. Это позволяет оценить влияние конструкции при неизменной конфигурации системы. Текущий состав стенда следующий:

• Материнская плата: MSI B760M Gaming Plus WiFi, microATX, LGA 1700
• Процессор: Intel Core i5-12600KF (TDP 125 Вт)
• Кулер: Ocypus Iota A40 WH
• Видеокарта: Asus Dual GeForce RTX 4070 (TDP 200 Вт)
• Блок питания: Corsair AX1200i, 1200 Вт, 80+ Platinum
• SSD: Digma Meta M6E, 1 ТБ, M.2, NVMe
• ОЗУ: Kingston Fury Beast DDR5, 16 ГБ (2×8 ГБ), 5600 МГц

Система охлаждения видеокарты работает в штатном режиме с плавной регулировкой оборотов вентиляторов в зависимости от температуры GPU. При снижении температуры ниже 55  °C вентиляторы останавливаются, что делает видеокарту бесшумной в простое и при низкой нагрузке.

Блок питания Corsair AX1200i до уровня потребления ≈360 Вт (около 30% от номинала) работает в пассивном режиме — вентилятор не вращается. При стресс-тесте с нагрузкой чуть более 375 Вт вентилятор активируется. Таким образом, в типовых сценариях блок питания остается бесшумным, а при высокой нагрузке выступает второстепенным источником шума на общем фоне.

Управление скоростью вентилятора процессорного кулера и корпусных вентиляторов (при их наличии) привязано к датчику температуры CPU. Это обеспечивает единообразие методики и сопоставимость результатов между корпусами. Температура процессора служит надежным и однозначно интерпретируемым ориентиром, не зависящим от расположения системных датчиков на материнской плате.

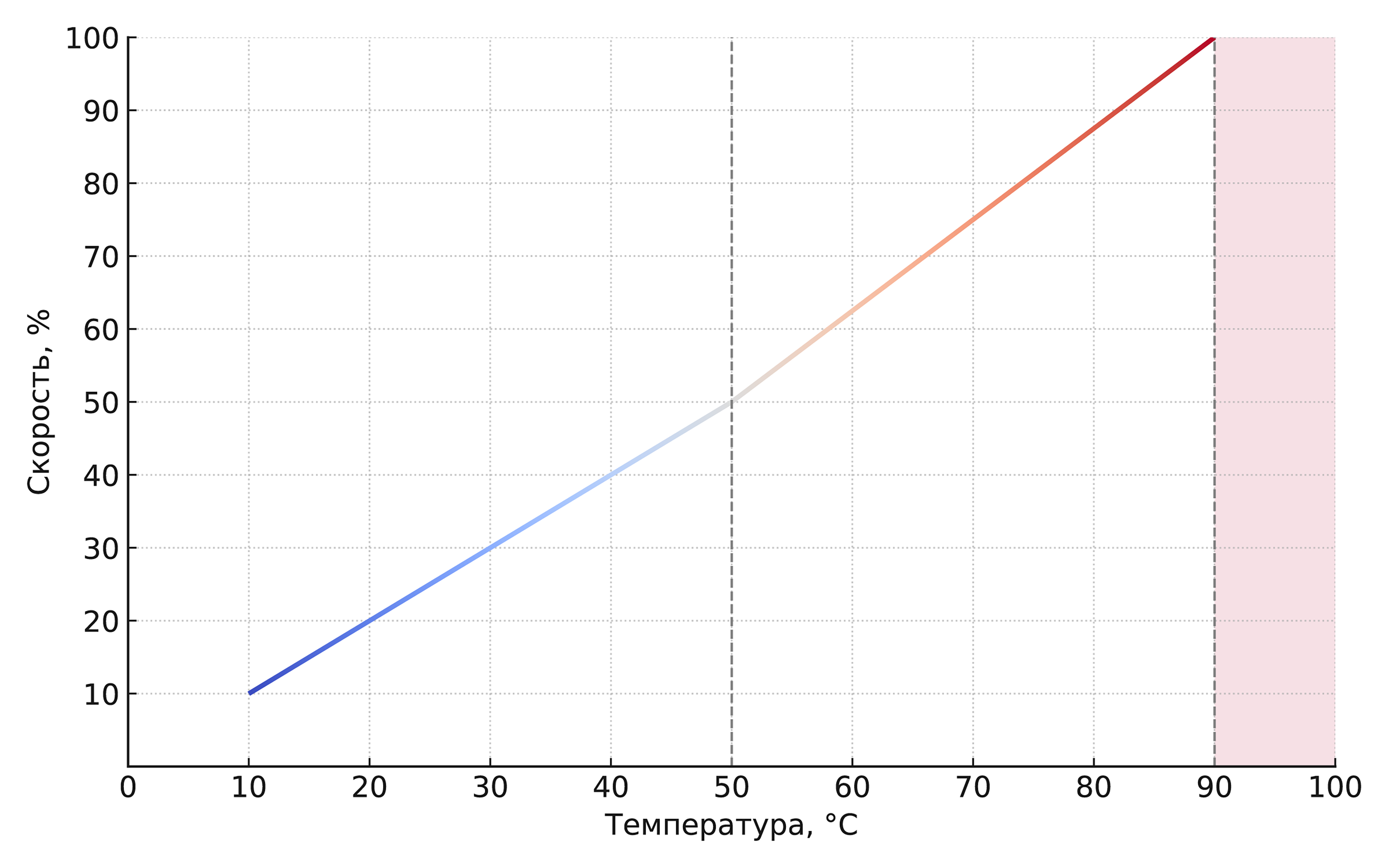

Во всех тестах используется одна кривая управления скоростью вращения: от 10 до 50 °C обороты растут линейно (10 °C — 10%, 20 °C — 20%, …50 °C — 50%). Далее также линейно до 90 °C, где вентиляторы выходят на 100% оборотов, чтобы к моменту достижения критической температуры они уже работали на максимуме.

Тесты проводятся при закрытой боковой стенке в вертикальном положении. Температура в помещении поддерживается на уровне 24 °C. Каждый корпус тестируется в двух режимах нагрузки:

• Простой: запущена только операционная система Windows, без пользовательских приложений и фоновых задач
• Стресс-тест: одновременная загрузка процессора и видеокарты на 100%, достигаемая с помощью утилиты powerMax

Для объективного сравнения корпусов достаточно двух этих режимов. Они позволяют выявить ключевые особенности конструкции: в простое система демонстрирует минимальный уровень шума, а в стресс-тесте — эффективность теплоотвода и акустическое поведение под нагрузкой. Расширение списка сценариев добавило бы больше переменных, но не дало бы принципиально новой информации о базовых свойствах корпуса.

После выхода на стабильные показатели работы (обычно в течение 10-15 минут) фиксируются температуры на трех датчиках: CPU, GPU, System. Параллельно проводится измерение уровня шума. Измерения выполняются в специальной звукоизолированной и полузаглушенной камере. Микрофон шумомера устанавливается напротив центра передней панели корпуса на расстоянии 50 см.

Оценки и формулы расчета

1. Температурная эффективность (ТЭ) — относительный показатель, показывающий насколько текущая температура компонента далека от принятого критического значения. Чем выше ТЭ, тем эффективнее работает система охлаждения.

Критические температуры, принятые для расчета:

• Процессор (CPU) — 100 °C
• Видеокарта (GPU) — 95 °C
• Корпус (System) — 70 °C

Формула: ТЭ = (критическая температура − измеренная температура) / критическая температура × 100%

Максимальное значение ТЭ (100 %) в реальных условиях недостижимо. Показатель не публикуется напрямую, а используется для последующего анализа.

2. Акустический комфорт — это оценка того, насколько шум системы охлаждения влияет на то, насколько комфортно находиться рядом с ПК. Выражается в баллах от 1 до 10 по измеренному уровню шума — чем тише, тем выше балл. Шкала намеренно нелинейна: в зонах перехода «Тихо» → «Отчетливо слышно» → «Шумно» падение комфорта воспринимается резче, поэтому шаг между уровнями там составляет два балла. Границы уровней и соответствия баллам приведены в таблице ниже.

3. Общий индекс производительности (ОИП) — сводный показатель, отражающий эффективность охлаждения всей системы в целом. Рассчитывается как средневзвешенное значение температурной эффективности (ТЭ) трех компонентов: процессора, видеокарты и температуры внутри корпуса (по датчику System).

Формула: ОИП = (ТЭ CPU × 0,325) + (ТЭ GPU × 0,325) + (ТЭ System × 0,35)

Повышенный вес присваивается параметру System (нагрев внутри корпуса), чтобы максимально учесть реальное влияние конструкции корпуса на охлаждение, удаление горячего воздуха и уровень шума. Кроме того, у этого датчика зачастую наблюдается меньший запас до критической температуры, поэтому даже небольшие отклонения заметно отражаются на результатах.

4. Соотношение производительность/шум (СПШ) — вспомогательный показатель, отражающий, сколько эффективности охлаждения приходится на каждый децибел шума. Чем выше СПШ, тем лучше баланс между охлаждением и акустическим комфортом.

Формула: СПШ = (ОИП / уровень шума) × 10

Показатель особенно полезен при сравнении корпусов в сегменте с повышенными требованиями к тишине — для студий, медиацентров и так далее.

5. Итоговая оценка корпуса (ИОК) — финальный показатель по 10-балльной шкале, отражающий баланс между эффективностью охлаждения и уровнем шума.

Формула: ИОК = (ОИП / 10 × 0,5) + (АК × 0,5)

Эффективное охлаждение и низкий уровень шума одинаково важны для комфортной работы, поэтому для расчета ИОК используются равные коэффициенты (0,5). Это позволяет дать сбалансированную и объективную оценку по обоим параметрам. При необходимости пользователь может самостоятельно пересчитать ИОК, изменив коэффициенты в соответствии со своими приоритетами.

Уровень шума на максимальных оборотах вентиляторов — 44 дБА.

Средняя ИОК — 3 балла.

Средняя ИОК публикуется как обобщенная итоговая оценка корпуса, рассчитываемая на основе результатов в простое и под нагрузкой. Этот показатель удобно использовать для быстрой и наглядной оценки «суммарной» эффективности: он позволяет сравнивать корпуса в целом, а не только по отдельным сценариям. Однако, как и любое усреднение, средний ИОК не отражает специфических особенностей поведения корпуса в конкретных режимах — он может сгладить ярко выраженные плюсы и минусы, а также скрыть разброс между реальными условиями эксплуатации. Поэтому среднюю оценку стоит рассматривать как ориентир, а для осознанного выбора всегда изучать детали тестирования в каждом режиме.

Система охлаждения Chieftec Apex Lumo вполне эффективно справляется с отводом тепла из внутреннего пространства — заметна разница по сравнению с моделями с двумя стеклянными стенками, где приточные вентиляторы вынесены на боковую панель. Здесь продуваемость лучше, поэтому температура остается на приемлемом уровне даже при работе ПК под нагрузкой. На низких оборотах комплектные вентиляторы почти не слышны, но по мере роста скорости их вращения шум заметно усиливается. С учетом того, что в корпусе их четыре, общий фон получается довольно высоким — используются бюджетные модели, и это дает о себе знать. Учитывая цену самого корпуса, такой выбор можно простить, но именно из-за шума при работе ПК под нагрузкой итоговая оценка выходит не самой высокой. Если в приоритете эффектный внешний вид, хорошее охлаждение и вменяемая цена — шум вполне можно и потерпеть.

Итоги

Корпус Chieftec Apex Lumo в достаточной мере универсален — он допускает установку системных плат размером вплоть до E-ATX (разве что без поддержки Back Connect) и широкого спектра прочих комплектующих: ограничения на длину блоков питания и видеокарт скорее теоретические, к тому же предусмотрены разные варианты их установки — горизонтальная или вертикальная для видеокарт, вентилятором вверх или вниз для БП. При этом цену корпуса чрезмерно высокой не назовешь, особенно с учетом наличия четырех штатных 140-миллиметровых вентиляторов с ARGB-подсветкой и соответствующего контроллера, управление которым выведено на отдельную кнопку.

Оснащение интерфейсными портами вполне стандартное: два USB-A, один USB-C, пара миниджеков для аудиоустройств. Надо лишь учитывать, что органы управления и разъемы находятся в правой части верхней плоскости, что ограничивает выбор удобных мест для размещения собранного компьютера.

Четырех штатных посадочных мест для накопителей (одно или два для 3,5-дюймовых и соответственно три или два 2,5-дюймовых) для абсолютного большинства потребителей будет вполне достаточно, особенно если вспомнить о всё чаще встречающейся возможности установки M.2-накопителей непосредственно на системную плату.

Фильтрами оснащены все необходимые места, замечания есть лишь к простоте обслуживания одного из них (бокового) и к конструктиву второго (фронтального — металлическая решетка, пусть даже и с мелкими отверстиями, не лучший вариант для фильтра).

С точки зрения сборщика в корпусе сочетаются как вполне удачные решения вроде очень удобного крепления левой стеклянной стенки, так и более трудозатратные, здесь надо вспомнить о способах установки накопителей.

Дизайн изделия можно назвать консервативным: наличие одной прозрачной стенки и вентиляторов с подсветкой — это неизбежная дань «велениям времени», пусть и не всем подобное нравится, но в целом внешний вид вполне нейтральный, он не вызывает ни бурных восторгов, ни яростного неприятия, а потому годится для самых разных компьютеров: от офисных до домашних игровых.
