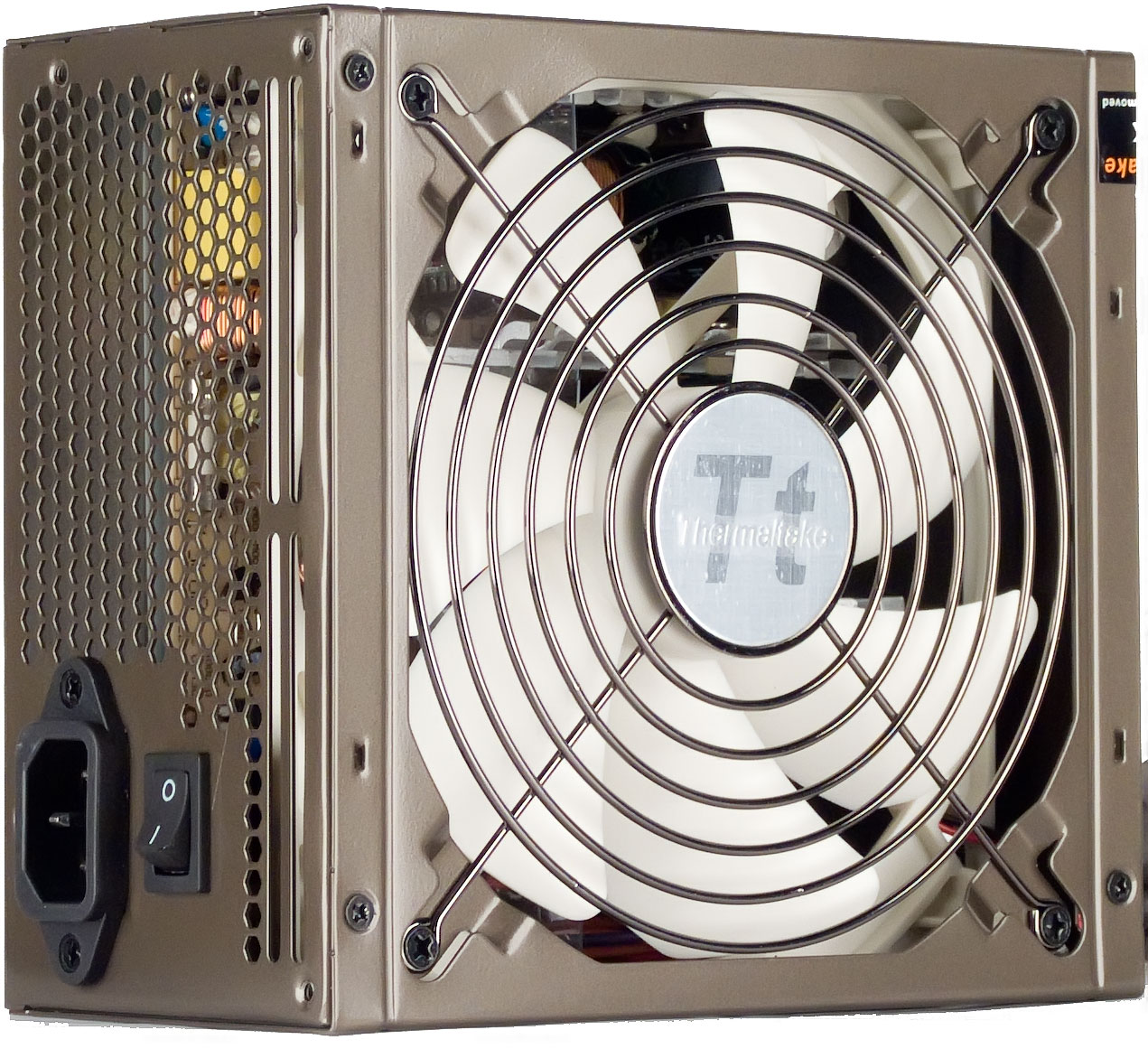

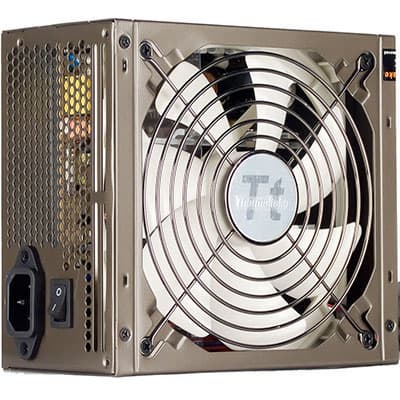

Фотографии блока питания Thermaltake TR2 QFan 450W (w0193)
Продукция компании Thermaltake достаточно популярна в России, что и демонстрируют результаты ежегодного опроса «iXBT.com Brand of the Year — Выбор читателей». Согласно ему, в 2008 году компания заняла второе место в номинации «Блоки питания», а также — лидирующую позицию в номинациях «Корпуса» и «Системы охлаждения для процессоров». Вместе с тем, ни для кого не секрет, что у Thermaltake есть как весьма удачные модели продукции, так и, скажем так, модели с уровнем цены, не соответствующим набору потребительских качеств продукта. Но часто, подобные решения имеют хорошую маркетинговую и пиар-поддержку, что формирует достаточно благоприятное впечатление у неискушенного пользователя.
У компании Thermaltake есть интересная особенность в обозначении моделей продукции. Совершенно разные модели часто обозначаются схожим образом, добавляется или изменяется только цифровой или буквенный индекс, на который часто покупатель просто не обращает внимания, вследствие чего возникает некоторая путаница. Например, серия корпусов Soprano имеет в основе несколько сильно разнящихся шасси. А последняя реинкарнация данной серии в виде Soprano RS 100 и Soprano RS 101 — это два абсолютно разных корпуса, как с точки зрения типоразмера, так и с точки зрения конструкции в целом.
Данная особенность наименования моделей наиболее заметна в линейке корпусов, но также не обошла стороной и блоки питания данной компании.

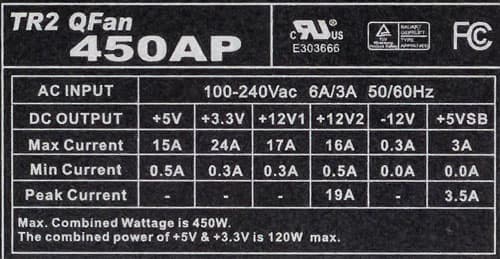

Характеристики
Прежде всего, стоит отметить отсутствие явного указания мощности шины +12VDC. Для блока питания мощностью 450 Вт она должна составлять не менее 360 Вт, в соответствии со стандартом PSDG версии 2.3. С учетом, что основная мощность современным системным блоком потребляется именно по шине +12VDC, то данный параметр является одним из важнейших.
Новый параметр КНС12В — коэффициент нагрузочной способности шины 12 вольт, который мы приводим, представляет собой отношение мощности блока питания по шине +12VDC к его максимальной мощности. Он показывает максимально возможную долю мощности по двенадцативольтовой шине от максимальной мощности блока питания в целом и рассчитывается на основании заявленных характеристик. Чем коэффициент выше, тем, в общем случае, выше нагрузочная способность по шине +12VDC для блока питания указанного номинала. Данный параметр заметно облегчает процесс анализа заявленных характеристик блоков питания, особенно имеющих нестандартные номиналы мощности. Для блоков питания мощностью 220-400 ватт данный коэффициент не должен быть ниже 0,73, для блоков питания большей мощности — не менее 0,8.
Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | КНС12В | |||||||
3,3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 3,3&5V | 12V | Общая | ||
ATX12V ver. 2.3 180W | 13 | 14 | 10 | — | — | — | 80 | 120 | 175 | 0,686 |
ATX12V ver. 2.3 220W | 13 | 14 | 14 | — | — | — | 80 | 168 | 215 | 0,781 |
ATX12V ver. 2.3 270W | 19 | 15 | 17 | — | — | — | 97 | 204 | 265 | 0,77 |
ATX12V ver. 2.3 300W | 21 | 15 | 11 | 8 | — | — | 103 | 216 | 295 | 0,732 |
ATX12V ver. 2.3 350W | 21 | 15 | 11 | 14 | — | — | 103 | 264 | 345 | 0,765 |
ATX12V ver. 2.3 400W | 24 | 15 | 17 | 14 | — | — | 120 | 300 | 395 | 0,76 |
Thermaltake TR2 QFan 450W (w0193) | 24 | 15 | 17 | 16 | — | — | 120 | — | 450 | — |
ATX12V ver. 2.3 450W | 24 | 15 | 17 | 16 | — | — | 120 | 360 | 445 | 0,81 |
EPS12V ver. 2.91 550W | 24 | 24 | 16 | 16 | 14 | 8 | 140 | 492 | 550 | 0,895 |
EPS12V ver. 2.91 600W | 24 | 24 | 16 | 16 | 16 | 16 | 140 | 576 | 600 | 0,96 |
EPS12V ver. 2.91 650W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 624 | 650 | 0,96 |
EPS12V ver. 2.91 700W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 672 | 700 | 0,96 |
EPS12V ver. 2.91 750W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 720 | 750 | 0,96 |
EPS12V ver. 2.91 800W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 768 | 800 | 0,96 |
Длина проводов и количество разъемов
- до основного разъема АТХ — 48 см
- до процессорного разъема 4 pin ATX12V — 51 см
- до первого разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 50 см
- до первого разъема SATA Power Connector — 51 см, плюс 15 см до второго такого же разъема
- до первого разъема SATA Power Connector — 51 см, плюс 15 см до второго такого же разъема
- до разъема Peripheral Connector (молекс) — 50 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема
- до разъема Peripheral Connector (молекс) — 50 см, плюс 15 см до второго такого же разъема и 15 см до разъема питания FDD
Наименование разъема | Количество коннекторов | Примечание | |
всего | съемных | ||
24 pin Main Power Connector | 1 | — | разборный |
4 pin 12V Power Connector | 1 | — | |
8 pin SSI Processor Connector | — | — | |
6 pin PCI-E 1.0 VGA Power Connector | 1 | — | |
8 pin PCI-E 2.0 VGA Power Connector | — | — | |
4 pin Peripheral Connector | 5 | — | |
15 pin Serial ATA Connector | 4 | — | |
4 pin Floppy Drive Connector | 1 | — |
У данного блока питания — средняя длина проводов. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП. Для использования в корпусах с нижним расположением блока, недостаточно длины проводов до разъема питания процессора SSI/ATX12V. Данную модель можно использовать в подобных корпусах, но потребуются дополнительные удлинители, в частности, для разъема SSI/ATX12V.
Количество разъемов и их расположение на жгутах не являются оптимальными для данного типа блоков питания. Избыточное количество разъемов типа молекс и весьма скромное количество разъемов SATA Power не вполне соответствуют типичному набору потребителей в современном системном блоке. И если количества разъемов SATA Power, вполне возможно, хватит (при условии использования пары жестких дисков и оптического привода — это вполне реально), то куда предлагается подключить пять разъемов Peripheral Connector — не понятно. Если только воспользоваться различными переходниками, которых достаточно много в продаже. Кстати, у блоков питания данной серии, но меньшей мощности, количество разъемов SATA Power еще меньше — их всего два.
Конструкция
Корпус блока питания выполнен из стали, толщиной около 0,7 мм и имеет достаточную жесткость. Тип покрытия можно оценить, скорее, как глянцевое, но при этом оно не является зеркальным, да и не очень маркое.

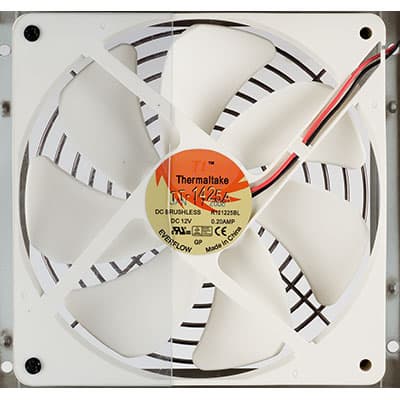

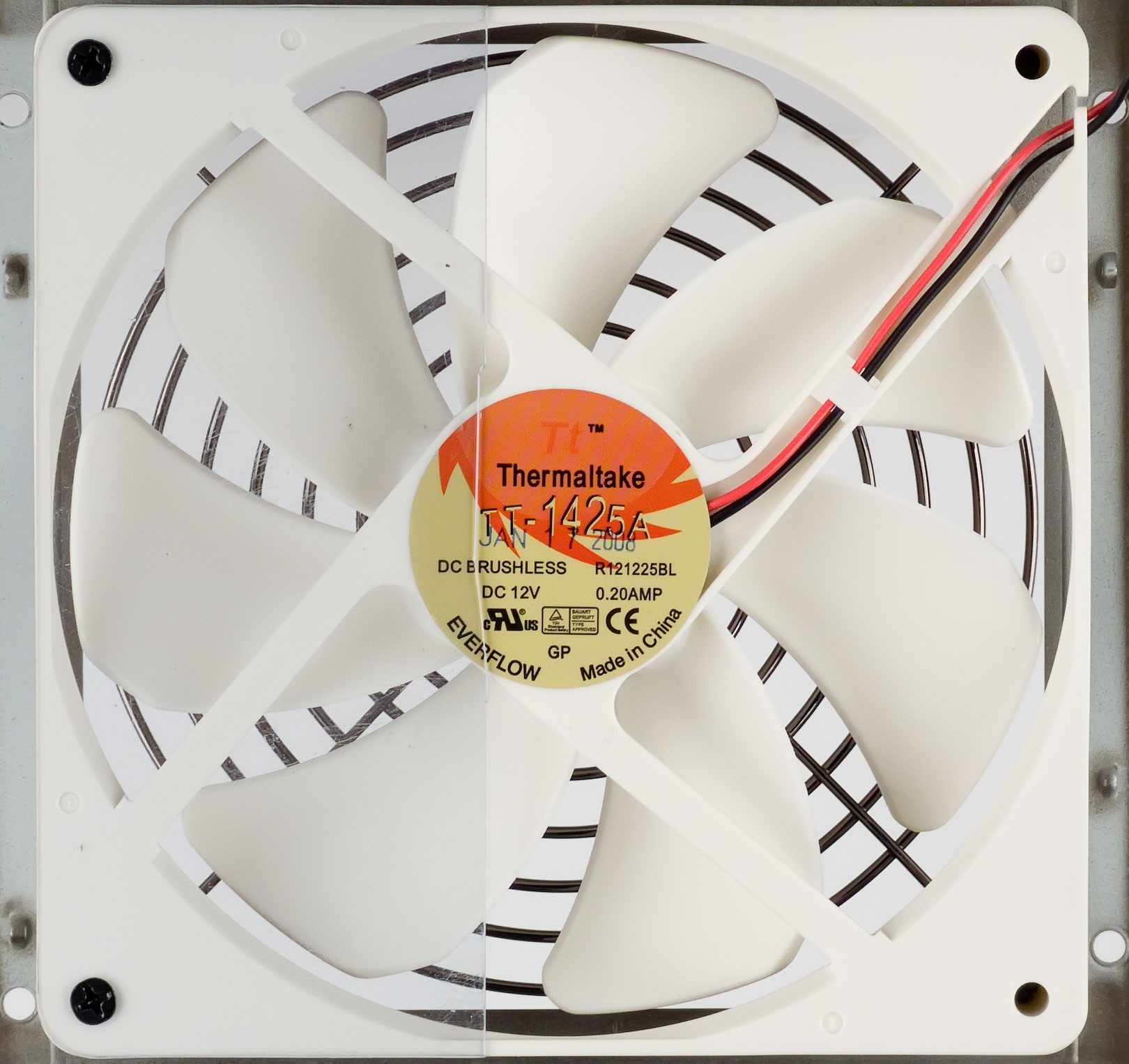

Под вентиляционным отверстием, закрытым проволочной решеткой, установлен нагнетающий вентилятор Thermaltake TT-1425A, ОЕМ-производителем которого является компания Everflow, модель R121225BL. Вентилятор основан на двойном шарикоподшипнике, что должно положительно сказаться на сроке его службы.
Вентилятор точно такой же, как в блоке питания Thermaltake Toughpower QFan 500W (W0151), который был рассмотрен нами в одном их предыдущих обзоров. Аналогично, примерно, треть площади вентилятора перекрыта пластиковой накладкой, предназначенной для локального повышения давления и скорости воздушного потока с целью улучшения охлаждения труднодоступных компонентов, размещенных с края платы противоположному вытяжному отверстию в корпусе блока питания. Подобные накладки используются совместно с низкоскоростными вентиляторами, которые не в состоянии обеспечить необходимый напор. То есть подобная накладка — это своеобразный костыль, а не инновационное решение, каким часто его представляют. Недостатком подобного решения является увеличение аэродинамического сопротивления потоку и, как следствие, повышение уровня шума. При использовании подобного технического решения, многое зависит от реализации. Так, например, наиболее ущербны накладки, перекрывающие половину и более площади вентилятора. В данном случае мы наблюдаем менее ущербную реализацию — накладка перекрывает около трети площади вентилятора.
Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 В, так что у владельцев некоторых маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного блока питания. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.

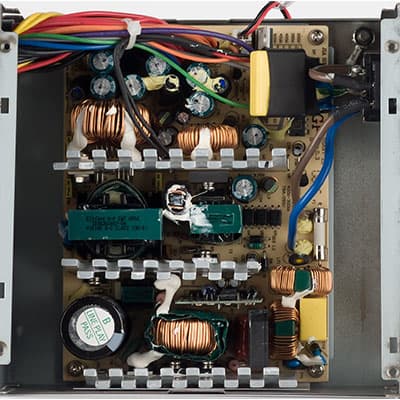

Во входном выпрямителе установлен конденсатор серии HP3 емкостью 330 мкФ (400В), рассчитанный на максимальную температуру 85 градусов. Конденсатор произведен японской компанией Hitachi.
В выходном каскаде установлены в основном конденсаторы производства компании Samxon, рассчитанные на максимальную температуру 105 градусов.
Основные полупроводниковые элементы установлены на трех однотипных радиаторах, представляющих собой пластины толщиной 3 мм с расщепленной верхней частью. Они не имеют развитого оребрения и не перекрывают установленные рядом элементы, что должно положительно сказаться на охлаждении последних.
Тестирование блока питания
Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V, с одной стороны, (по оси ординат), и максимальной мощностью по шине 12V, с другой стороны, — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером, в зависимости от отклонения от номинального значения:
- насыщенный зеленый — 1% (отлично, 5 баллов)
- светло-зеленый — 2% (очень хорошо, 4 балла)
- желтый — 3% (хорошо — 3 балла)
- оранжевый — 4% (удовлетворительно — 2 балла)
- красный — 5% (плохо, но в пределах нормы — 1 балл)
- белый — более 5% (неудовлетворительно — 0 баллов)
По результатам теста, выставляется оценка за качество электропитания, как на полуплоскости в целом, так и в наиболее актуальном рабочем диапазоне, за который мы приняли прямоугольник, левый нижний угол которого имеет координаты (50;40), а верхний правый угол — координаты (200;60). Данный диапазон представляется наиболее актуальным для домашнего пользователя.
Оценка выставляется по худшему цвету (отклонению), при условии, что массив точек данного цвета имеет размер минимум 3×3. Для выставления интегральной оценки, полученные баллы суммируются с использованием дополнительных коэффициентов, отражающих актуальность каждого напряжения в современном системном блоке:
- коэффициент для 12V — 4×
- коэффициент для 5V — 2×
- коэффициент для 3,3V — 1×
Формула расчета выглядит следующим образом:
INTRATING=(O12×K12+O5×K5+O3×K3)/(K12+K5+K3), где:
- O3,O5,O12 — оценки для линий 5, 12 и 3,3 В
- К3, К5, К12 — вышеуказанные коэффициенты.
Thermaltake TR2 QFan 450W (w0193)
3,3V | 5V | 12V | Общая | |
По всей полуплоскости | плохо | хорошо | плохо | 1,57 (плохо) |
В рабочем диапазоне | отлично | отлично | очень хорошо | 4,43 (очень хорошо) |
Учитывая, что мощность шины +12VDC не указана, мы установили экспериментальным путем, что она составляет не менее 360 ватт.
Заметные отклонения значений напряжений возникают у данного блока питания только на краях полного диапазона мощности при нетипичных для реальных систем нагрузках.
Выходные параметры по линии +12VDC, хоть и не являются идеальными, но на всем диапазоне мощности находятся в пределах нормы, а при типичных нагрузках отклонения не превышают двух процентов, что является довольно хорошим показателем.
Параметры блока питания выглядят довольно сбалансировано, хоть и не достигают результатов лучших моделей с подобной схемотехникой.
Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.
Данный параметр определяется путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт — по шине 3,3&5V, конечно, при условии, что значения напряжений остаются в пределах нормы.
В нашем случае, мощность, рассчитанная по данной формуле, составила 402 ватта.
Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.
В данном случае КМК = 402/450 = 0,893
Это неплохой, но далеко не отличный показатель для современной модели.
Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.
Средний КПД блока питания | ||
Диапазон мощности, Вт | Значение | Оценка |
Полный | 83,2 | очень хорошо |
50-250 | 84,7 | очень хорошо |
КПД у данного блока питания находится на очень хорошем уровне для современных моделей.
Коэффициент мощности у данного блока питания составил в среднем 91,4%, что является вполне достойным показателем для БП, оснащенных активным корректором коэффициента мощности.
Измерение уровня шума
Измерение проводится в соответствии с нашей методикой, при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Уровень шума данного блока питания на мощности до 190 ватт включительно можно считать низким. Заметить работающий блок питания в помещении с низкий уровнем фонового шума становится сложно. В то же время часто типичный уровень фонового шума в дневное время в крупных городах, как в жилых, так и в офисных помещениях составляет 25-30 дБА, и в таких условиях заметить данный блок питания, работающий на типичной мощности, будет практически невозможно.
При повышении мощности нагрузки, уровень шума тоже возрастает. На мощности 270 Вт его можно оценить, как пониженный, а на мощности 350 ватт — как находящийся на среднем уровне.
Уровень акустической эргономики у модели TR2 QFan 400 выше, чем у модели Thermaltake Toughpower QFan 500W, несмотря на использование одинаковых вентиляторов. Видимо, тут свою роль сыграла различная аэродинамика внутреннего объема двух моделей.
Позиционирование и рекомендации по использованию
Серия блоков питания Thermaltake TR2 QFan, как и модель TR2 QFan 450W (W0193), является среднебюджетной. Поэтому довольно странно наблюдать ценник за данную модель от $72 и выше. Странно, потому что за $80 уже можно приобрести, например, Antec TruePower Trio 430, который ничем не уступает по уровню шума, а по стабильности напряжений существенно превосходит модель от Thermaltake.
Сильной стороной модели от Thermaltake является низкий уровень шума при типичной нагрузке, но при этом "экономия на спичках", то есть в данном случае на количестве разъемов SATA Power выглядит не слишком удачно.
С учетом стоимости данной модели, на данный момент времени, нет смысла рекомендовать ее для использования в низкобюджетных решениях. Для среднебюджетных решений может быть более целесообразным приобретение блоков питания с лучшими электрическими параметрами, так как разница в стоимости может оказаться минимальной.
Итоги
Блок питания произвел достаточно положительное впечатление. Правда, это впечатление без учета его розничной стоимости, потому как аналогичные решения от других вендоров имеют цену около $50-$60, что заметно отличается от розничной стоимости Thermaltake TR2 QFan 450W (W0193).
Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)
