Блок питания Antec TruePower Trio 430 (TP3-430)


  • Фотографии блока питания Antec TruePower Trio 430 (TP3-430)


  • В модельном ряду блоков питания Antec можно выделить три основных сегмента: бюджетные модели (Basiq и Earthwatt), премиум (TruePower и NeoPower) и топовые решения серии Signature. Также есть довольно специфическая серия CP, имеющая нестандартный типоразмер, но и предназначена она для установки в корпуса Antec со сдвоенным посадочным местом для пары блоков питания, например, Antec P190.

    Совсем недавно компанией Antec было анонсировано логическое продолжение серии TruePower в виде подсерии TruePower New, которая включает в себя четыре блока питания: TP-550, TP-650, TP-750, TP-750Blue. Как можно понять по маркировке моделей, они имеют мощность 550, 650 и 750 ватт, а модификация TP-750Blue оснащена голубой подсветкой, что вполне в традициях компании Antec.

    В данном обзоре мы познакомимся с младшей моделью из серии TruePower — TruePower Trio 430. Первое, на что стоит обратить внимание — это на подключение проводов с разъемами для питания комплектующих. Если в блоках питания NeoPower и TruePower New часть жгутов подключаются через разъемы, распаянные на отдельной плате и расположенные на тыльной стенке корпуса, то есть, используется так называемая модульная система подключения, что позволяет отсоединить ненужные в данный момент жгуты проводов с соответствующими коннекторами. В блоках питания же True Power Trio все провода подсоединены классическим способом, то есть запаяны в основную плату блока питания напрямую.

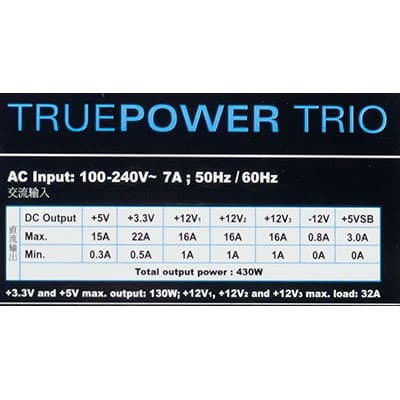

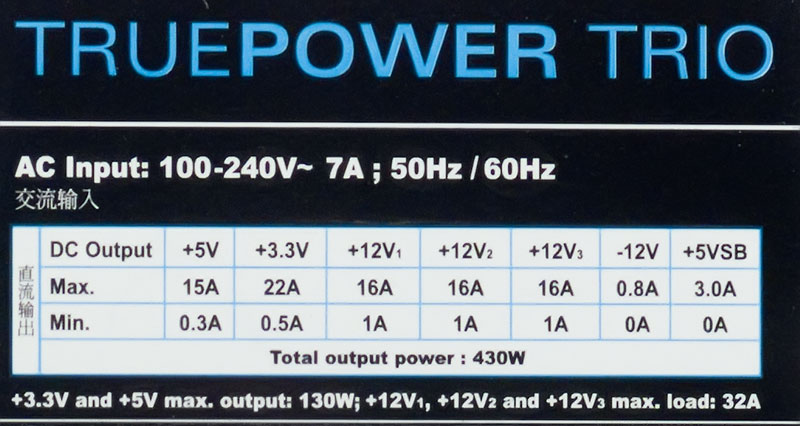

    Характеристики

    Проанализировав характеристики тестируемой модели можно прийти к выводу, что они вполне справедливы для блока питания мощностью 430 ватт. При этом, мощность шины +12VDC даже несколько выше, чем требует того стандарт для блоков питания мощностью 450 ватт.

    Новый параметр КНС12В — коэффициент нагрузочной способности шины 12 вольт, который мы приводим, представляет собой отношение максимальной мощности блока питания к его мощности по шине +12VDC. Он показывает максимально возможную долю мощности по двенадцативольтовой шине от максимальной мощности блока питания в целом и рассчитывается на основании заявленных характеристик. Чем коэффициент выше, тем в общем случае выше нагрузочная способность по шине +12VDC для блока питания указанного номинала. Данный параметр заметно облегчает процесс анализирования заявленных характеристик блоков питания, особенно имеющих нестандартные номиналы мощности. Для блоков питания мощностью 220-400 ватт данный коэффициент не должен быть ниже 0,73, для блоков питания большей мощности — не менее 0,8.


    Наименование
    блока питания
    Максимальный ток, А
    Максимальная мощность, Вт
    КНС12В
    3,3V
    5V
    12V1
    12V2
    12V3
    12V4
    3,3&5V
    12V
    Общая

    ATX12V ver. 2.3 180W
    13
    14
    10
    80
    120
    175
    0,686
    ATX12V ver. 2.3 220W
    13
    14
    14
    80
    168
    215
    0,781
    ATX12V ver. 2.3 270W
    19
    15
    17
    97
    204
    265
    0,77
    ATX12V ver. 2.3 300W
    21
    15
    11
    8
    103
    216
    295
    0,732
    ATX12V ver. 2.3 350W
    21
    15
    11
    14
    103
    264
    345
    0,765
    ATX12V ver. 2.3 400W
    24
    15
    17
    14
    120
    300
    395
    0,76
    Antec TruePower Trio 430 (TP3-430)
    22
    15
    16
    16
    16
    -
    130
    384
    430
    0,893
    ATX12V ver. 2.3 450W
    24
    15
    17
    16
    120
    360
    445
    0,81

    Длина проводов и количество разъемов

    • до основного разъема АТХ — 53 см
    • до процессорного разъема 4 pin ATX12V — 56 см
    • до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 53 см
    • до первого разъема SATA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
    • до первого разъема SATA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
    • до разъема Peripheral Connector (молекс) — 50 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до третьего разъема Peripheral Connector
    • до разъема Peripheral Connector (молекс) — 45 см, плюс еще 15 см до второго такого же разъема, и еще 15 см до третьего разъема Peripheral Connector и плюс еще 15 см до разъема питания FDD

    Наименование разъема
    Количество коннекторов
    Примечание
    всего
    съемных

    24 pin Main Power Connector
    1
    разборный
    4 pin 12V Power Connector
    1

    8 pin SSI Processor Connector
    -

    6 pin PCI-E 1.0 VGA Power Connector
    1

    8 pin PCI-E 2.0 VGA Power Connector

    4 pin Peripheral Connector
    6

    15 pin Serial ATA Connector
    4

    4 pin Floppy Drive Connector
    1


    Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера мидитауэр и минитауэр с верхним расположением БП. Для использования в корпусах с нижним расположением блока питания данная модель, судя по всему, не рассчитана. То есть использовать ее в подобных корпусах можно, но потребуются дополнительные удлинители, в частности для разъема ATX12V.

    По количеству разъемов и их расположению TP3-430 вполне удачен. Четыре разъема для питания устройств SATA расположены на двух жгутам, что гораздо удобнее, чем на одном. То что разъемов четыре, а не шесть можно посчитать недостатком, однако, если у пользователя реально больше двух жестких дисков и один или два оптических привода, то всегда можно воспользоваться переходниками с Peripheral Connector (молекс), которых предусмотрено аж шесть штук — это не очень эстетично, зато вполне практично.

    Конструкция

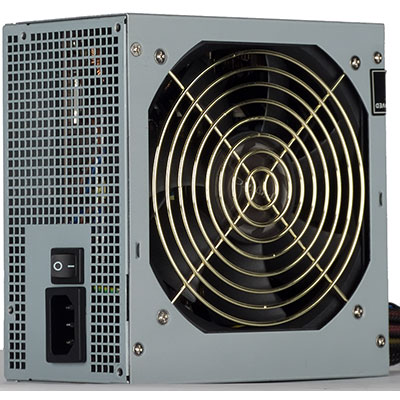

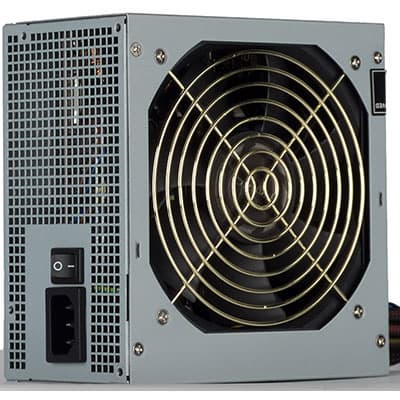

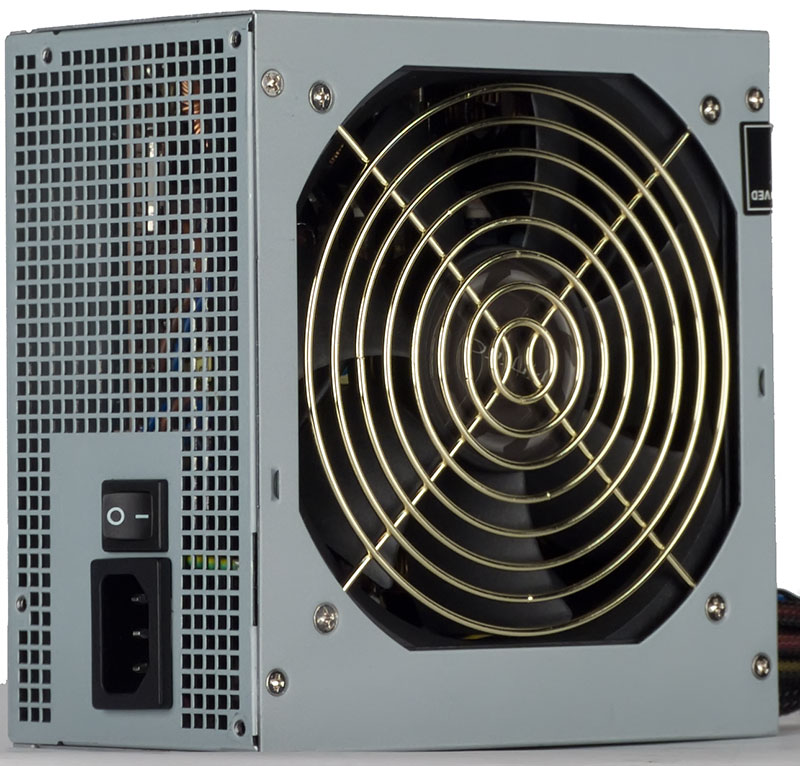

    Блок питания выполнен в корпусе из стали небольшой толщины (около 0,6 мм) и имеет стандартный серый цвет. На корпусе немного сэкономили и это заметно, однако для тех кому необходим внешний антураж существуют другие модели блоков питания. Защитная пластиковая прокладка в отверстии для вывода проводов также отсутствует, на ней, видимо, тоже сэкономили пару центов.

    Под проволочной решеткой установлен нагнетающий вентилятор AD1212HB-A73GL типоразмера 120 мм производства ADDA Corporation. Вентилятор основан на шарикоподшипнике и имеет, по данным производителя, пониженный уровень шума.

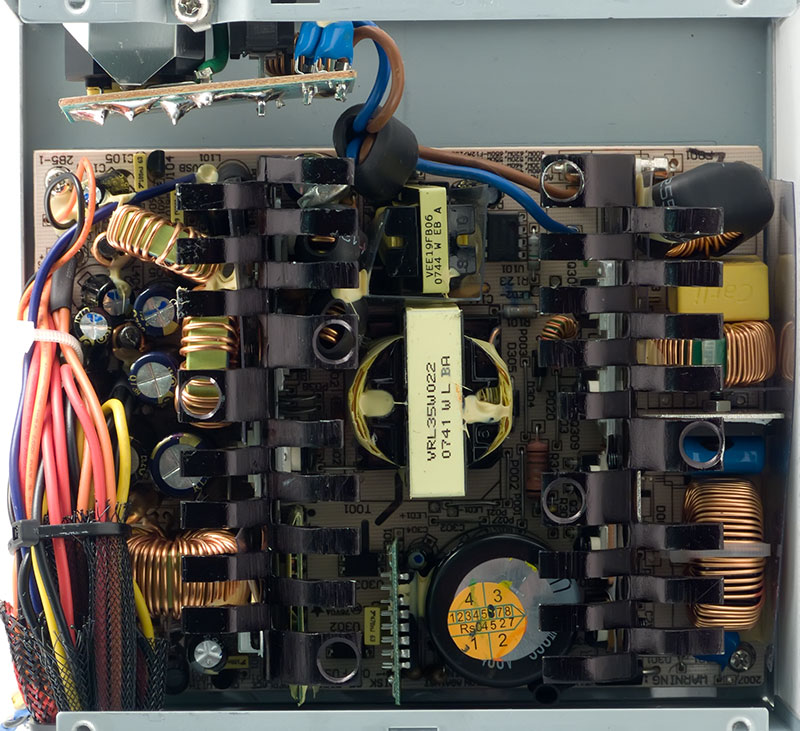

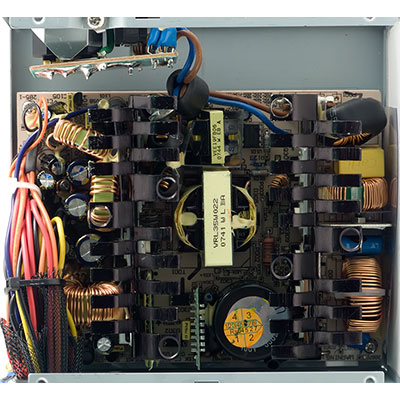

    Судя по дизайну и расположению элементов, ОЕМ-производителем данной модели блока питания является компания Seasonic. UL-сертификат для данной модели БП под номером E176105 получен компанией Antec самостоятельно.



    Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 В, так что у владельцев некоторых маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного блока питания. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.

    Во входном выпрямителе установлен конденсатор серии SMQ емкостью 330мкФ (400В), рассчитанный на максимальную рабочую температуру 85 градусов. Конденсатор произведен японской компанией Nippon Chemi-Con. В выходном каскаде установлены конденсаторы серий RLX (Ultra Low ESR), в основном емкостью 3300 мкФ, и RLP (Low ESR), в основном емкостью 2200 и 1000 мкФ. Конденсаторы произведены компанией OST и рассчитаны на максимальную температуру 105 градусов.

    Основные полупроводниковые элементы установлены на двух радиаторах средних габаритов с основанием толщиной около 3 мм. Входная диодная сборка установлена на радиатор в виде пластины толщиной около 1,5 мм. Радиаторы частично перекрывают, расположенные рядом с ними элементы (трансформаторы, дроссели, конденсаторы), что можно считать недостатком конструкции, однако у лепестков радиатора достаточно большой шаг и небольшая длина, поэтому элементам будет обеспечена вполне приличная вентиляция. Радиаторы имеют постоянную толщину на всем протяжении, что должно положительно сказаться на равномерности их прогрева и отводе тепла от охлаждаемых элементов в целом.

    Тестирование блока питания

    Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения:

    • насыщенный зеленый — 1% (отлично, 5 баллов)
    • светло-зеленый — 2% (очень хорошо, 4 балла)
    • желтый — 3% (хорошо — 3 балла)
    • оранжевый — 4% (удовлетворительно — 2 балла)
    • красный — 5% (плохо, но в пределах нормы — 1 балл)
    • белый — более 5% (неудовлетворительно — 0 баллов)

    По результатам теста выставляется оценка за качество электропитания, как на полуплоскости в целом, так и в наиболее актуальном рабочем диапазоне, за который мы приняли прямоугольник, левый нижний угол которого имеет координаты (50;40), а верхний правый угол координаты (200;60). Данный диапазон представляется наиболее актуальным для домашнего пользователя.

    Оценка выставляется по худшему цвету (отклонению), при условии что массив точек данного цвета имеет размер минимум 3х3. Для выставления интегральной оценки, полученные баллы суммируются с использованием дополнительных коэффициентов, отражающих актуальность каждого напряжения в современном системном блоке:

    • коэффициент для 12V — 4×
    • коэффициент для 5V — 2×
    • коэффициент для 3,3V — 1×

    Формула расчета выглядит следующим образом:
    INTRATING=(O12×K12+O5×K5+O3×K3)/(K12+K5+K3), где:

    • O3,O5,O12 — оценки для линий 5, 12 и 3,3 В
    • К3, К5, К12 — вышеуказанные коэффициенты.

    Antec TruePower Trio 430 (TP3-430)










      3,3V 5V 12V Общая
    По всей полуплоскости очень хорошо очень хорошо очень хорошо 4 (оч. хорошо)
    В рабочем диапазоне отлично отлично отлично 5 (отлично)

    Данный блок питания нестабильно работает при отсутствии нагрузки на шину +12VDC, при условии нагрузки на шину 3,3&5V в размере 20 Вт и выше. Это не противоречит нормативу, так как согласно PSDG минимальная нагрузка на каждый канал декларируется в размере одного ампера. В данном случае блок питания требует нагрузку в районе 0,6 А по шине 12V для стабильной работы. При минимальной нагрузке на шину 12V мощностью 10 ватт блок питания стабильно отработал, пройдя тест до конца.

    Претензий к стабильности значений выходных напряжений нет. Во всем диапазоне мощности отклонения напряжений не превышают двух процентов, в рабочем диапазоне они не превышают одного процента. Это очень хороший показатель.

    Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

    Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V, конечно при условии, что значения напряжений остаются в пределах нормы.

    В нашем случае мощность, рассчитанная по данной формуле, оказалась почти равна максимальной мощности блока питания и составила 426 ватт. Это отличный результат для блока питания мощностью 430 ватт.

    Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.



    Коэффициент полезного действия в среднем по всему диапазону мощности составил около 78,6 процента. При этом КПД в диапазоне от 50 до 250 Вт составил около 79 процентов, что является довольно средним показателем для современных блоков питания. Коэффициент мощности у данного блока питания составил в среднем 96,6 процента, что является очень хорошим показателем для БП, оснащенных активным корректором коэффициента мощности.

    Измерение уровня шума

    Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.



    Уровень шума блока питания Antec TruePower Trio 430 в диапазоне до 190 Вт включительно находится на сверхнизком уровне, при повышении мощности до 270 Вт уровень шума можно оценить как пониженный, при дальнейшем повышении мощности уровень шума заметно возрастает.

    В системах типичной мощности, при условии обеспечении нормальной вентиляции внутри корпуса, использование данного блока питания представляется вполне оправданным с целью снижения общего уровня шума системы.

    Построение систем со сверхнизким уровнем шума с использованием данной модели БП также возможно при условии хорошей вентиляции и низкого уровня энергопотребления (менее 100 ватт) системы.

    Рейтинги и коэффициенты

    Для удобства сравнения и оценки протестированных моделей БП мы используем систему рейтингов и коэффициентов. С рейтингом мощности или же с реальной системной мощностью мы познакомились чуть выше во время первого этапа тестирования, поэтому не будем повторяться и лишь скажем, что он равен 426 Вт.

    Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

    В данном случае КМК = 426/430 = 0,991
    Это отличный показатель близкий к единице, из чего можно сделать вывод, что производитель не пытается пустить пыль в глаза покупателю, маркирую блок питания таким числом, которое не имеет никакого отношения к мощности, обеспечиваемой блоком питания при работе в современном системном блоке.

    Коэффициент экономической целесообразности (КЭЦ) показывает отношение рассчитанного нами рейтинга мощности к средней розничной цене по городу Москве по данным прайс-ру, то есть проще говоря мы получаем коэффициент показывающий эффективность вложения одного доллара (рубля) в ваттах. Соответственно, чем он выше, тем лучше.

    В данном случае средняя цена на момент тестирования составила 80$, соответственно
     КЭЦ = 430/80 = 5,375 Вт/доллар
    В принципе, это достаточно низкий показатель. К тому же, данный коэффициент рассчитывается на основе стоимости и мощности блока питания и не принимает во внимание набор его потребительских качеств.

    Итоги

    Блок питания Antec TruePower Trio 430 — это просто очень хороший блок питания. К недостаткам можно отнести достаточно невысокий КПД, а также не слишком большую длину проводов, впрочем, для сравнительно небольших корпусов с верхним расположением блоков питания ее хватит без проблем. Среди достоинств данной модели можно отметить высокую стабильность выходных напряжений при низких отклонениях от номинала, а также достаточно низкий уровень шума при работе на типичной мощности.

    Данный блок питания может быть широко востребован для замены недорогих стоковых БП, которыми комплектуются корпуса при продаже. При этом, пользователь получит выигрыш как в плане улучшения электрических характеристик, так за счет снижения уровня шума.

     Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



    Блок питания Antec TruePower Trio 430 (TP3-430) предоставлен компанией Карин
