Блок питания Seasonic G-360

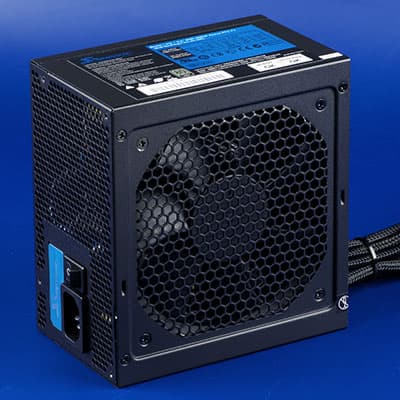

Внешний вид блока питания Seasonic G-360
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В последнее время все большее количество пользователей задумываются о том, что для функционирования типовых систем, особенно без видеокарт высокой мощности, достаточно блока питания мощностью 450-550 Вт, а в большинстве случаев — даже 350 Вт. Но тут возникает определенная проблема с поиском и выбором такого сравнительно маломощного БП с набором потребительских качеств, находящихся на достойном уровне. Основная сложность в том, что решений мощностью 350 Вт, удовлетворяющих данному требованию, крайне мало, а зачастую в локальных магазинах их нет вообще. К сожалению, от года к году количество подобных продуктов только сокращается, хотя их и так единицы. К счастью, в последнее время появляются вполне достойные модели мощностью 450-500 Вт, что частично компенсирует отсутствие подобных решений мощностью 350 Вт и менее.

Одним из последних оплотов здравого смысла на рынке являются решения Seasonic. В серию «G» блоков питания этого известного производителя входят четыре модели мощностью 360, 450, 550 и 650 Вт. Анонс серии состоялся в августе 2012 года, то есть данные продукты новинками не являются. В этом обзоре мы рассмотрим младшую модель серии — Seasonic G-360.

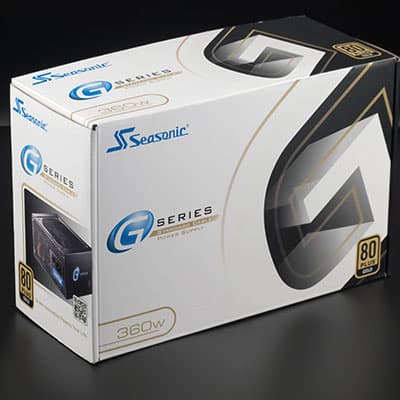

Упаковка блока питания Seasonic G-360

Поставляется блок питания в упаковке со вполне типичным дизайном без особых изысков. На толщине картона тут никто не экономил — коробка имеет достаточную прочность.

Корпус блока питания имеет черное матовое покрытие. Довольно оригинально выглядит штампованная, а не проволочная, как у подавляющего большинства современных моделей, решетка. Но вообще, многие продукты компании Seasonic имеют именно штампованную решетку.

Характеристики

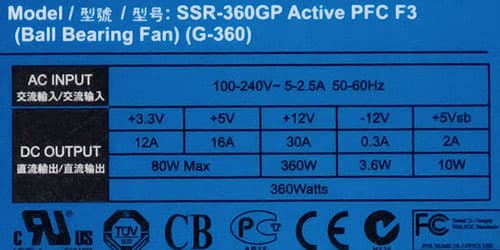

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 360 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимально возможный и, разумеется, отличный показатель.

Характеристики блока питания Seasonic G-360

Длина проводов и количество разъемов

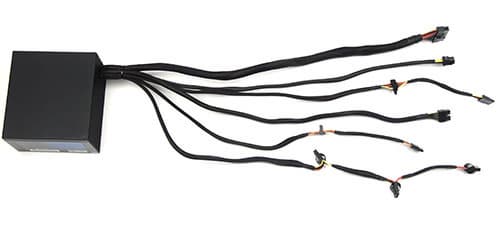

Провода и разъемы блока питания Seasonic G-360

Фиксированные
до основного разъема АТХ — 58 см
до процессорного разъема 8 pin SSI — 58 см
до разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 58 см
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 15 см до второго такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 13 см до второго и еще 13 см до третьего такого же разъема

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector1
8 pin PCI-E 2.0 VGA Power Connectorнет
4 pin Peripheral Connector3
15 pin Serial ATA Connector4на 2 жгутах
4 pin Floppy Drive Connectorнет

Количество разъемов является вполне достаточным для системного блока среднего уровня, но хотелось бы видеть большее количество разъемов SATA Power, то есть порядка 5-6 штук, распределенных по двум или трем отводам.

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 45 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания, возможно, окажется недостаточной длина проводов до коннектора питания процессора.

Система охлаждения

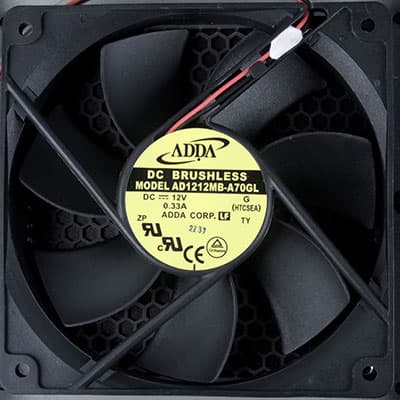

Вентилятор блока питания Seasonic G-360

В блоке питания установлен вентилятор ADDA Corporation AD1212MB-A71GL типоразмера 120 мм. Основан вентилятор на подшипнике качения, что должно обеспечить достаточный срок службы. Для данной модификации заявлена скорость вращения 2050 оборотов в минуту при номинальном питании 12 В.

Замена вентилятора в данной модели не представляет особых сложностей, так как вентиляторы этого типоразмера имеются в продаже в большом ассортименте.

Вид платы блока питания Seasonic G-360

Полупроводниковые элементы высоковольтных цепей размещены на двух компактных радиаторах. Транзисторы синхронного выпрямителя размещены на обратной стороне печатной платы и, собственно, за счет последней и охлаждаются (на лицевой стороне платы установлен небольшой теплоотвод). Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

Конденсаторы в блоке питания установлены японского производства: Hitachi, Matsushita, Rubycon, Nippon Chemi-Con. Набор производителей весьма представительный, что не может не радовать. Также в БП установлено несколько полимерных конденсаторов.

Тестирование блока питания

Работа на максимальной мощности блока питания Seasonic G-360

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

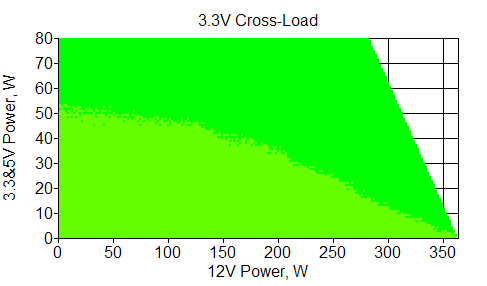

Отклонения по линии +3,3 VDC

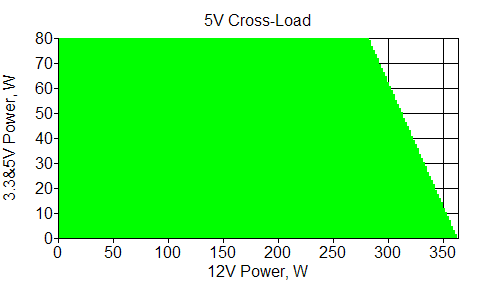

Отклонения по линии +5 VDC

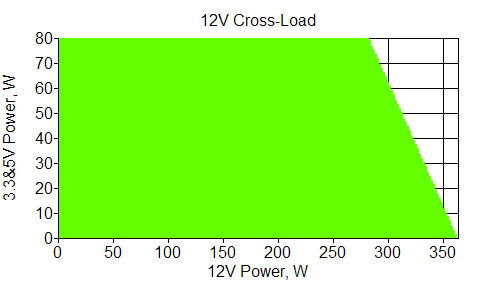

Отклонения по линии +12 VDC

Электрические характеристики данной модели можно назвать отличными или почти отличными — отклонения по всем каналам не превышают двух процентов от номинала во всем измеренном диапазоне мощности.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

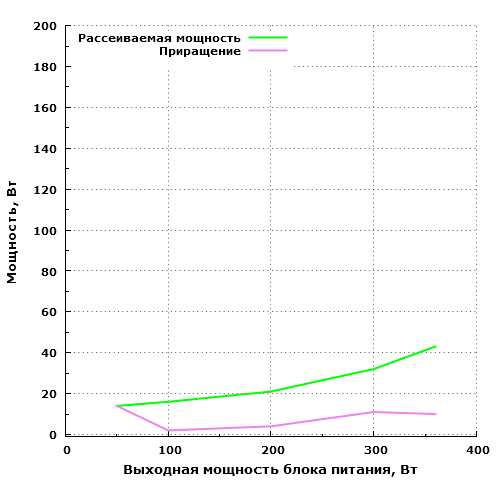

Экономичность блока питания
рассеиваемая только блоком питания мощность
Рассеиваемая мощность Seasonic G-360

Экономичность данной модели находится на хорошем уровне. На максимальной мощности блок питания рассеивает около 44 Вт, а при мощности нагрузки 50 Вт — 14 Вт. Это вполне достойные показатели, которые, впрочем, далеки от каких-либо рекордов.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0230,1
STB0,0450,2
Zload0,0767,1

Что касается работы в малонагруженных и ненагруженных режимах, то тут также все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 1 Вт, а в активном режиме — около 7 Вт.

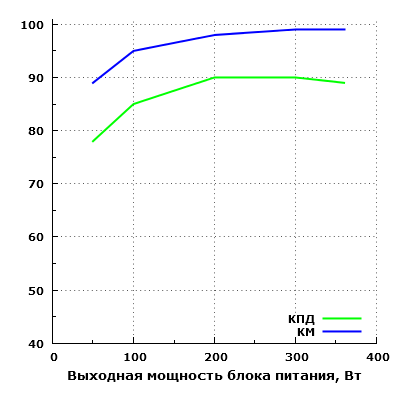

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока
Эффективность Seasonic G-360

Эффективность БП находится на хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 85% в диапазоне мощности от 100 до 360 ватт, максимальное зарегистрированное значение составило около 90,21% на мощности 200 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 78,13%.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

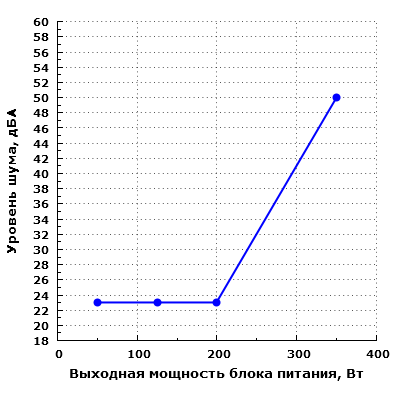

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума Seasonic G-360

Шум блока питания при работе в диапазоне до 200 Вт включительно находится на очень низком уровне — порядка 23 дБА с расстояния 0,35 метра (что соответствует настольному размещению системного блока). Заметить источник с таким уровнем шума можно разве что ночью с небольшого (менее 1 метра) расстояния, если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна.

А вот на мощности 350 Вт шум очень высокий, находиться рядом с источником шума такого уровня уже совсем некомфортно, особенно долговременно.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, у блока питания есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен7
STB0

В принципе, некоторый шум от электроники блока питания при остановленном вентиляторе прослушивается. Нельзя сказать, что он слишком навязчивый, но шум определенно присутствует.

Оценка потребительских качеств

Интересно, что у рассмотренного продукта Seasonic практически нет конкурентов на российском рынке, так как подавляющее большинство решений подобной мощности представляют собой весьма бюджетные продукты. С другой стороны, G-360 стоит почти столько же, сколько решения мощностью 450-550 Вт с аналогичным или даже лучшим набором потребительских качеств. Таких, конечно, тоже немного, но они есть. Так что однозначно оценить потребительские качества нашего сегодняшнего героя будет сложно, и с учетом розничной стоимости модели они, скорее, на среднем или чуть выше среднего уровне.

Итоги

Блок питания Seasonic G-360 получился весьма достойным, но почти золотым — и, к сожалению, не в смысле уровня сертификата или материала корпуса, а в смысле его стоимости в России. В то же время в США стоимость данного БП находится на уровне 60-70 долларов — за такие деньги это был бы интересный продукт и для российского рынка.

Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-8510605
Предложения Seasonic G-360 по данным Яндекс.Маркет
L-8510605-10


Блок питания Seasonic G-360 предоставлен на тестирование производителем
