Обзор материнской платы MSI MPG B550I Gaming Edge WiFi формата Mini-ITX на чипсете AMD B550

Для тех, кто мало знаком с чипсетом AMD B550, имеется наш первый материал по нему, впрочем лучше читать мои материалы (хахаха!). Новый чипсет В550 интересен не только поклонникам очень мощных процессоров AMD Ryzen уровня 3900, но и тем, кто предпочитает «середнячки» или даже бюджетные решения на последней архитектуре AMD Zen2. Поэтому здесь можно посмотреть результаты AMD Ryzen 3 3100 и 3300X, а здесь — результаты самых новых AMD Ryzen 5 3600XT, 3800XT и 3900XT.

Уже выяснено, что на платах с B550 спокойно работают процессоры Ryzen 1-го и 2го поколений, несмотря на то, что компания AMD настоятельно рекомендует использовать матплаты на В550 с процессорами Ryzen 3xxx серии (ну и будущего поколения, конечно). Понятно, что в таком случае шины PCIe 4.0 не будет вообще (сам B550 поддерживает только PCIe 3.0 и ниже), именно по этой причине AMD и советует владельцам матплат на этом чипсете ставить в них процессоры Ryzen 3xxx, т.к. тогда PCIe 4.0 будет присутствовать как в слотах PCIe x16, так и как минимум в одном M.2 порту.

Первые материалы по материнкам на базе В550 я проводил совместно с процессором Ryzen 5 3500, однако все же ценовые реалии как-то вещали, что все же более логично совмещать такие матплаты с процессорами чуть более дорогого сегмента — 3600Х или даже 3700. Поэтому получили совершенно новый Ryzen 5 3600XT (видос с распаковкой ниже: я обожаю распаковывать новое «железо»).

Хорошо известно, что компания AMD планировала В550, как нечто такое среднее между X570 и B450 (не путать с B460, это уже Intel). Линии PCI-e у B550 — версии PCI-e 3.0, а не 2.0, как у В450, но и не 4.0, как у Х570. Плюс наличие линий и портов у В550 будет чуть богаче, чем у 450-го аналога.

Повторю, что AMD желает, чтобы тандем B550 + Ryzen имел хотя бы немного PCI-e 4.0 (иначе В550 против В450 покажется крайне малозначимым), поэтому и разносятся призывы использовать матплаты на В550 только с Ryzen 3xxx (ну и с последующим поколением).

На момент появления матплат на В550 в продаже была очень нехорошая для этого чипсета ситуация, когда флагманские варианты материнок на В550 (да, на этом чипсете тоже есть как очень бюджетные решения, так и топовые) стоили дороже более простых (не топовых) вариантов материнских плат на базе Х570, поэтому оттолкнуть от покупки матплаты на Х570 могло лишь наличие иногда вентилятора (иногда шумного) на чипсете. Постепенно ситуация начала исправляться, и цены на материнки с В550 пошли вниз, поэтому надеюсь, что все эти казусы с ценами вскоре окончательно уйдут в прошлое, и ассортимент материнок на В550 ляжет в свою ценовую нишу.

Что касается продуктов MSI, то я снова напомню, что у этой компании есть три основные линейки геймерских материнских плат: MEG (MSI Enthusiast Gaming) — тут собраны все флагманские продукты; MPG (MSI Performance Gaming) — здесь тоже весьма дорогие материнские платы с обилием фишек для геймеров, но без супер-наворотов; MAG (MSI Arsenal Gaming) — здесь у материнских плат меньше фишек, упрощена периферия, и сделан упор на надежность, ибо в этой серии используются некоторые комплектующие, обычно применяемые в оборонном производстве.

Сегодня мной рассматриваемая плата относится к промежуточной серии — MSI MPG B550I Gaming Edge WiFi. То есть она имеет основные опции для оверклокинга (то, что любят многие геймеры), но при этом вообще нет никаких «фенечек» для экстремальных разгонов или иных функций, которыми обычно обвешиваются флагманские решения из серии MEG.

А поскольку у нас плата снова «мимишечного»-размера, то ждем интересного расследования.

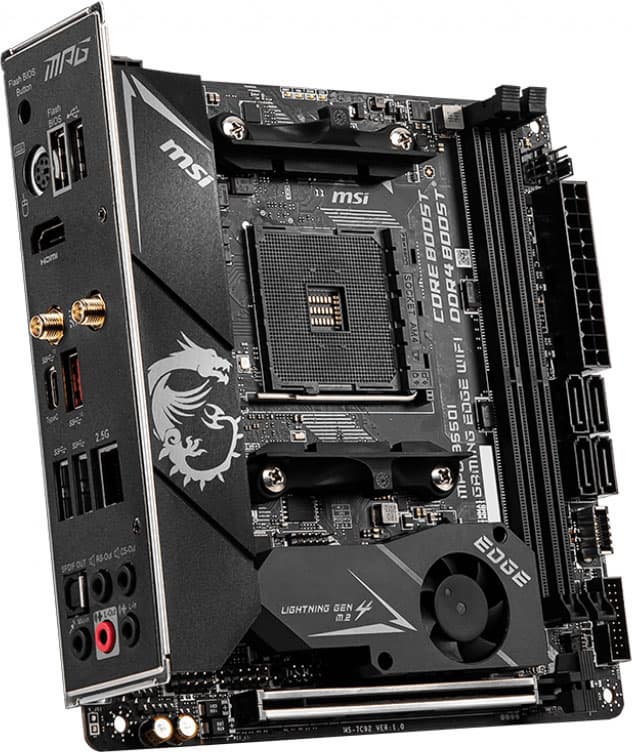

MSI MPG B550I Gaming Edge WiFi поставляется в небольшой, но толстой картонной коробке с фирменным дизайном MSI (дракон).

Внутри коробки есть традиционные отсеки: для самой материнской платы, и остального комплекта.

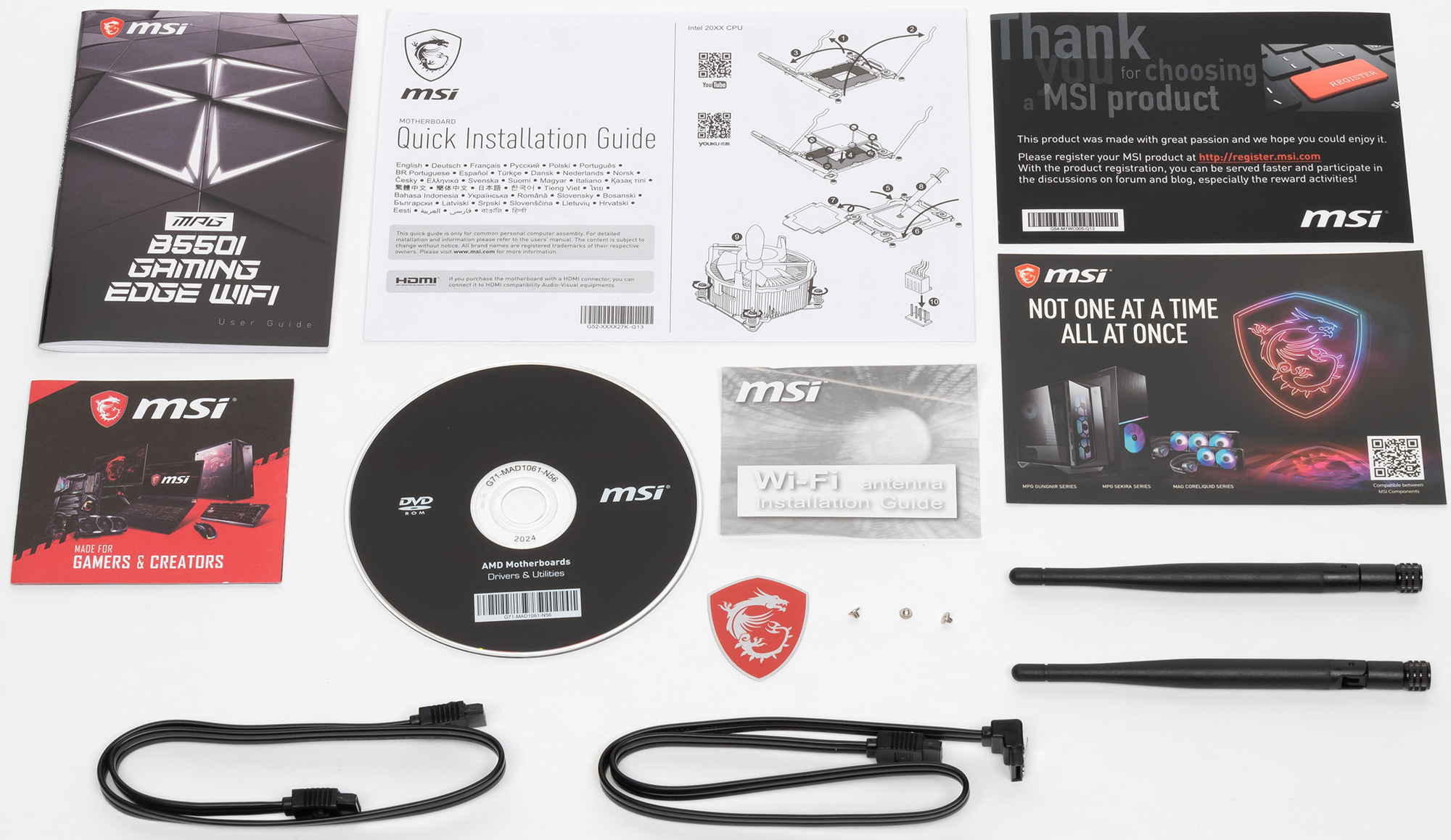

Комплект поставки банальный. Кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются: накопитель типа CD c ПО, винтики для M.2 накопителей, бумажки для участия во всяких программах от MSI, бонусная наклейка и антенны для беспроводного соединения.

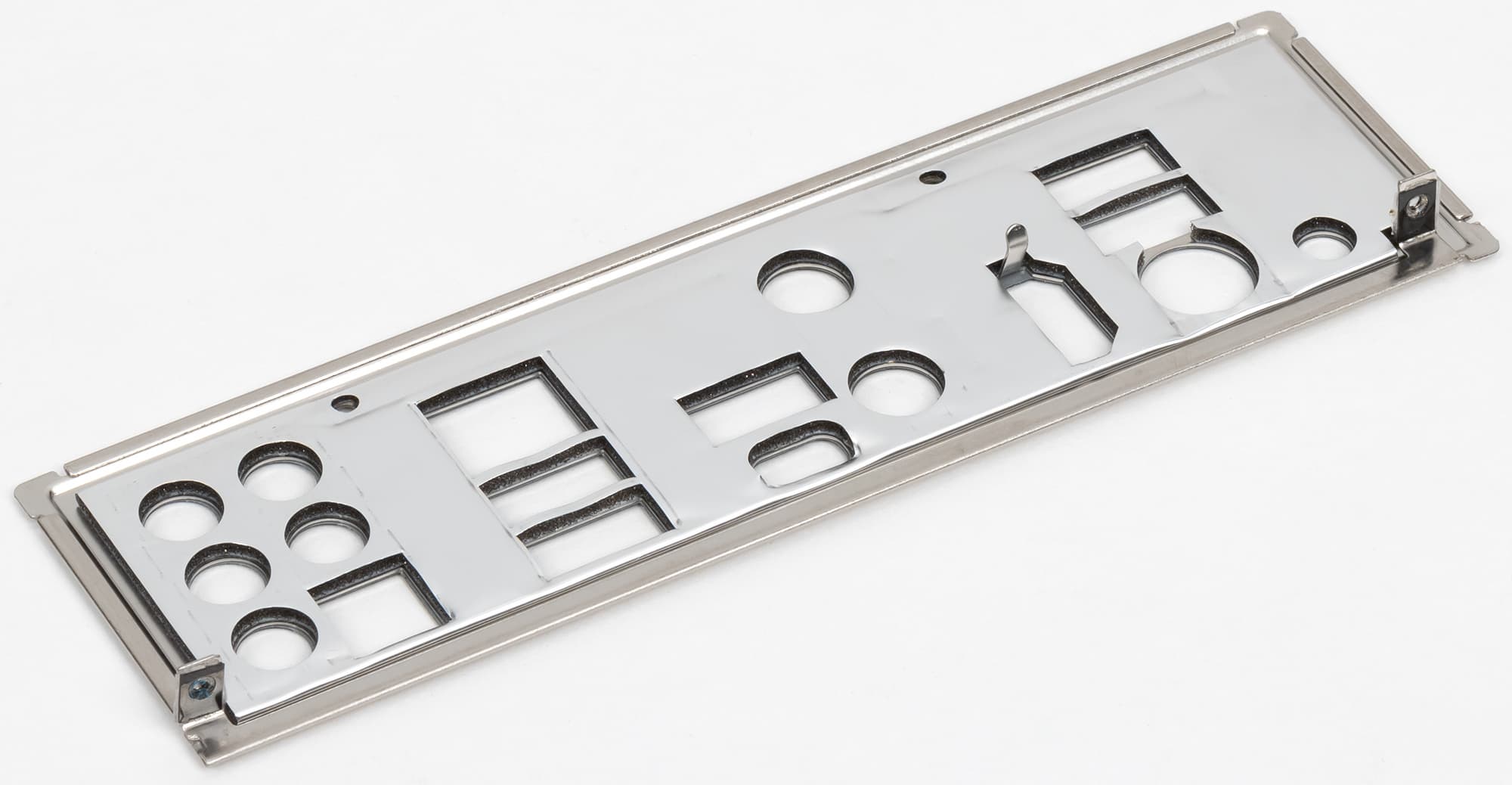

Уже стало модным «заглушку» на заднюю панель с разъемами заранее монтировать на саму плату (кидать ее отдельно в коробку с комплектом принято только у самых дешевых матплат). Не забываем, что программное обеспечение за время путешествия платы к покупателю успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

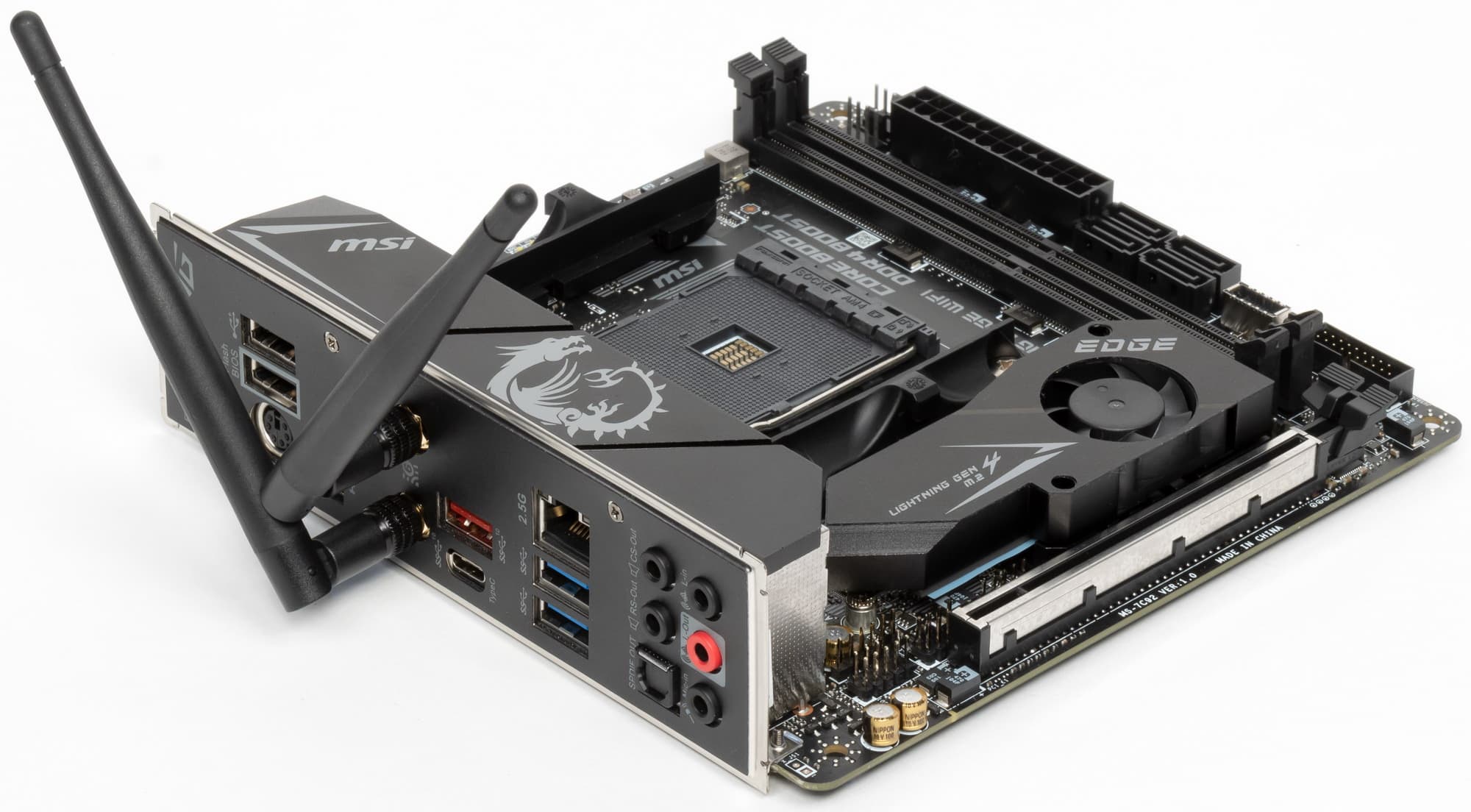

Форм-фактор

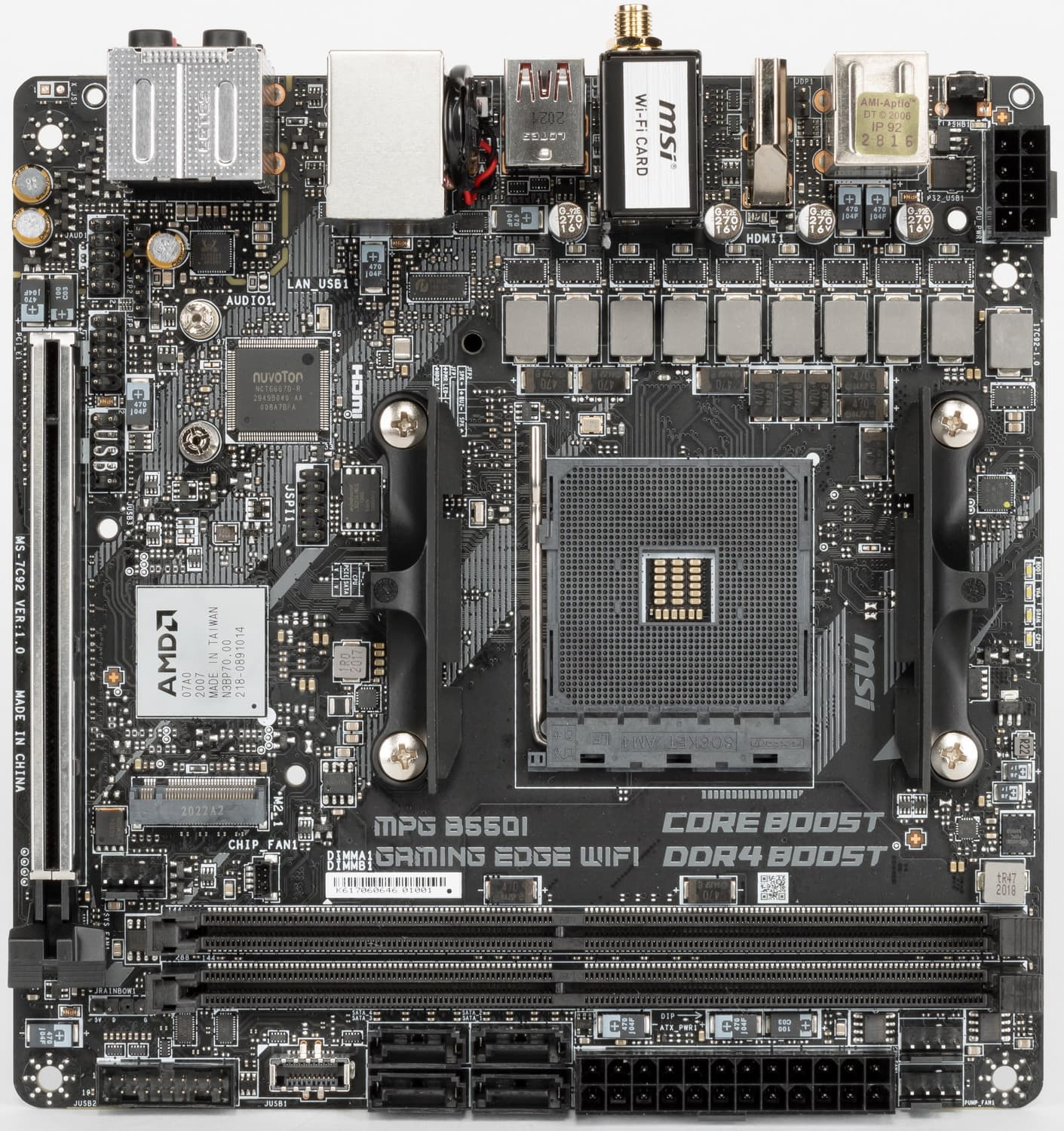

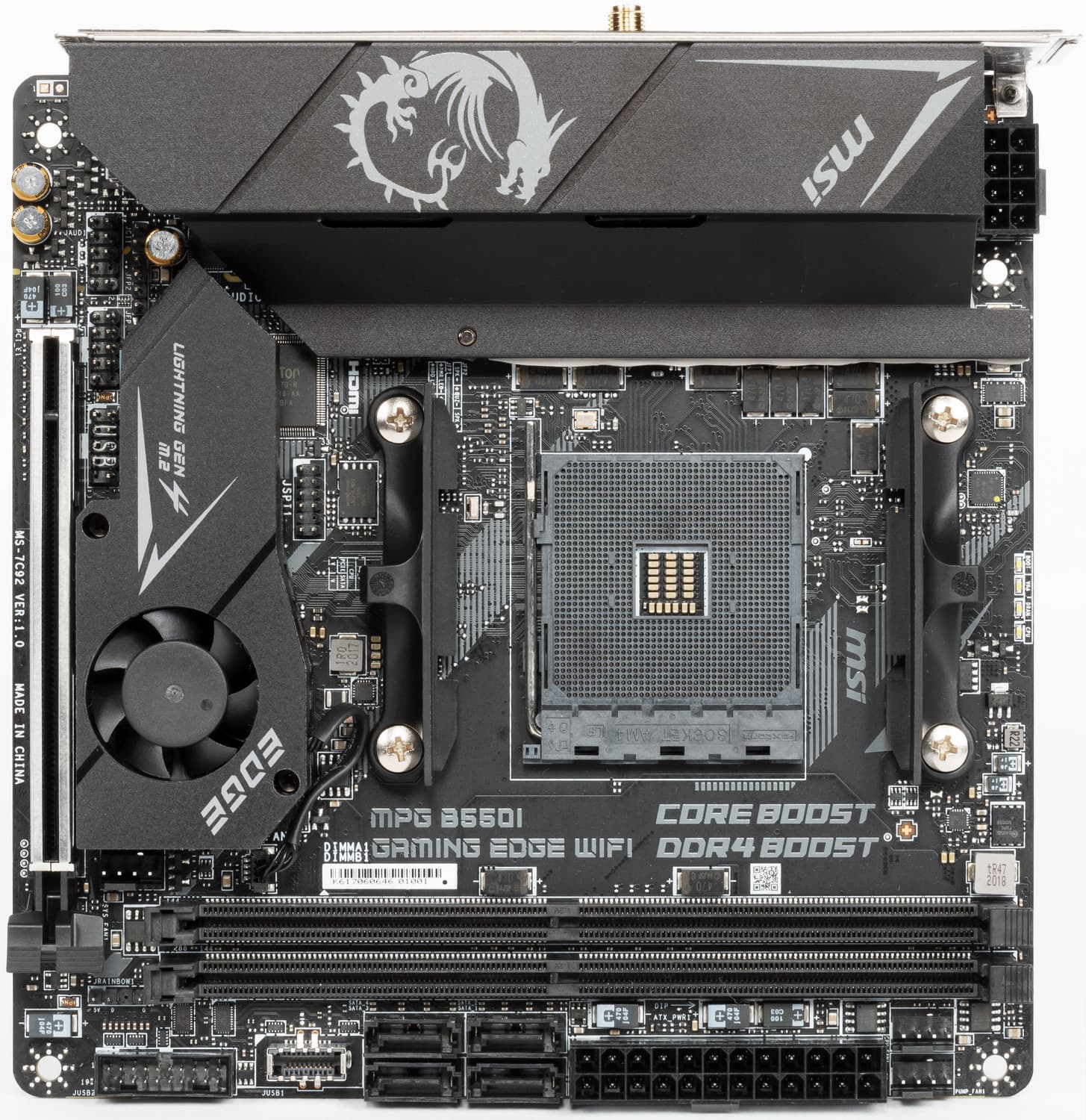

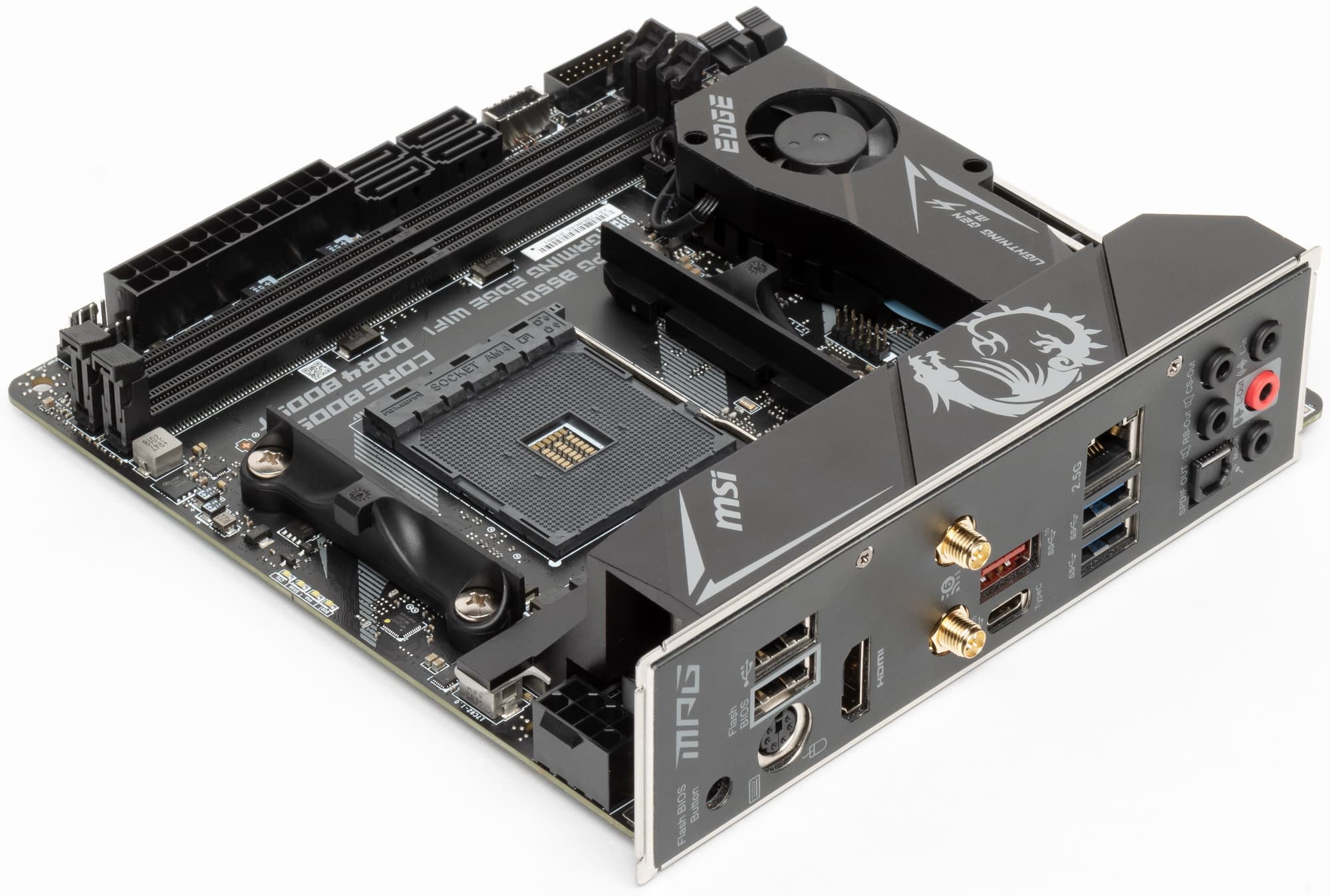

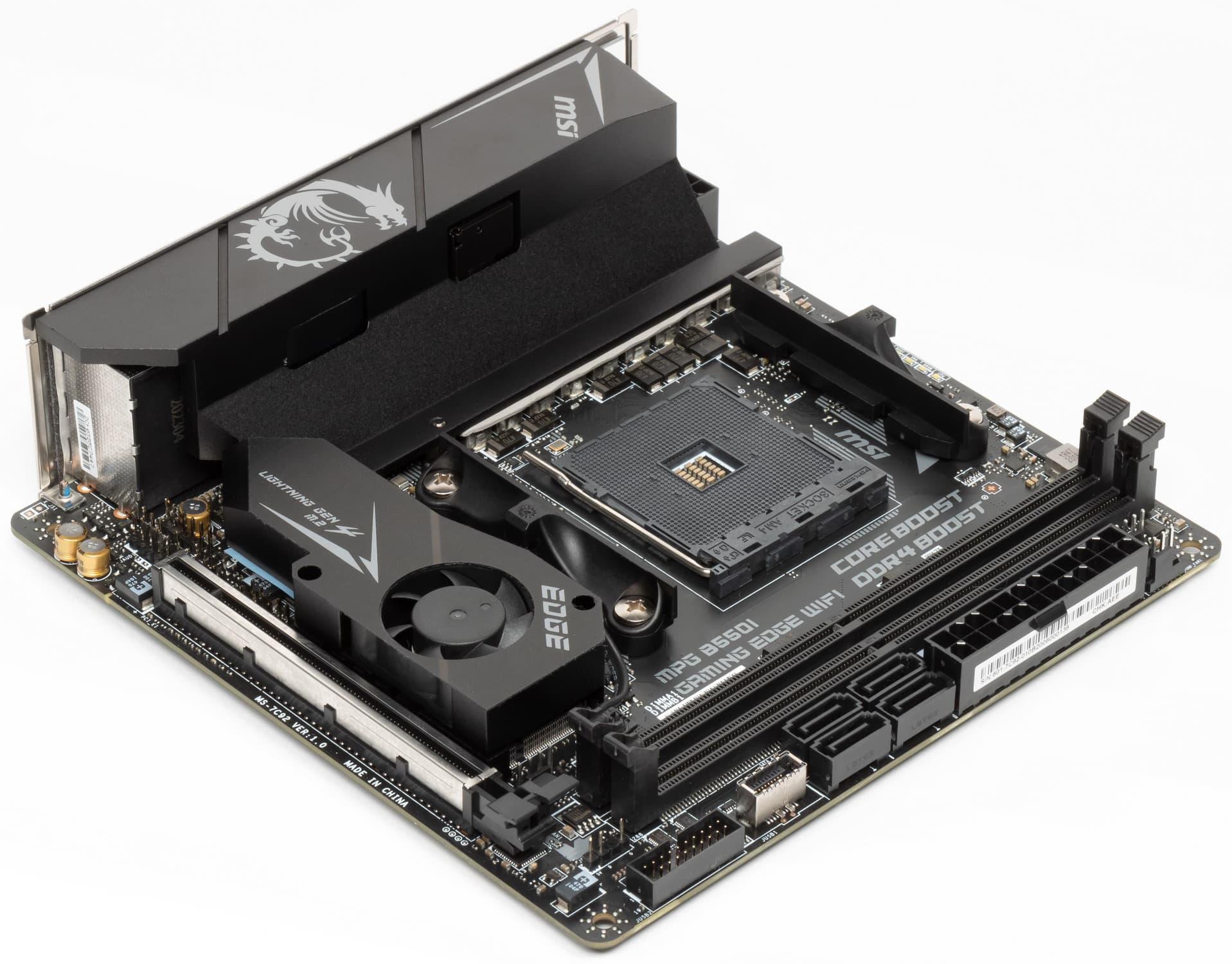

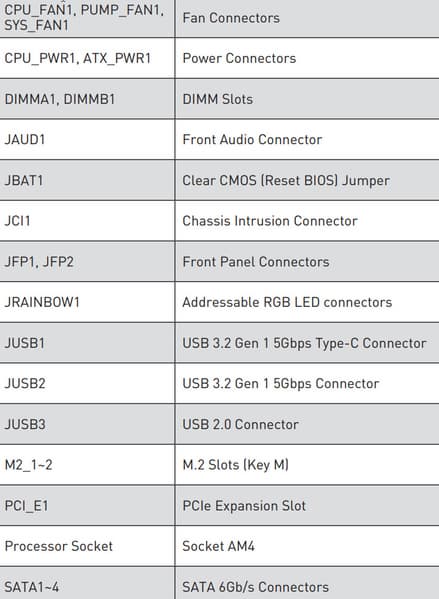

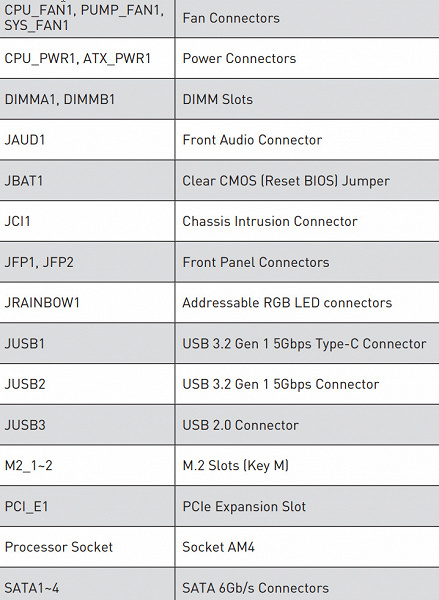

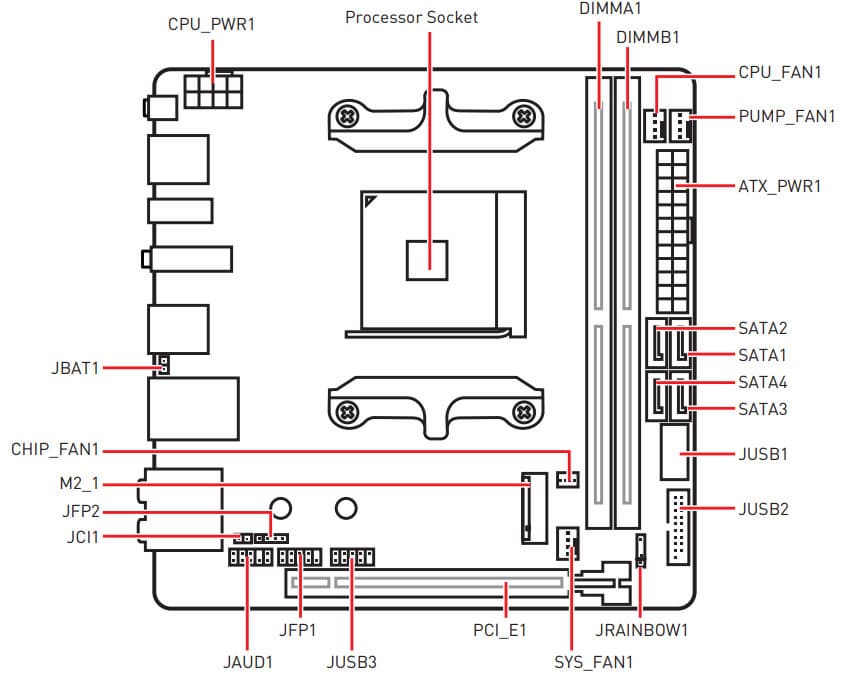

Форм-фактор Mini-ITX имеет размеры до 170×170 мм, материнская плата MSI MPG B550I Gaming Edge WiFi имеет точно такие размеры, поэтому полностью соответствует форм-фактору, и на ней имеются 4 монтажных отверстия для установки в корпус.

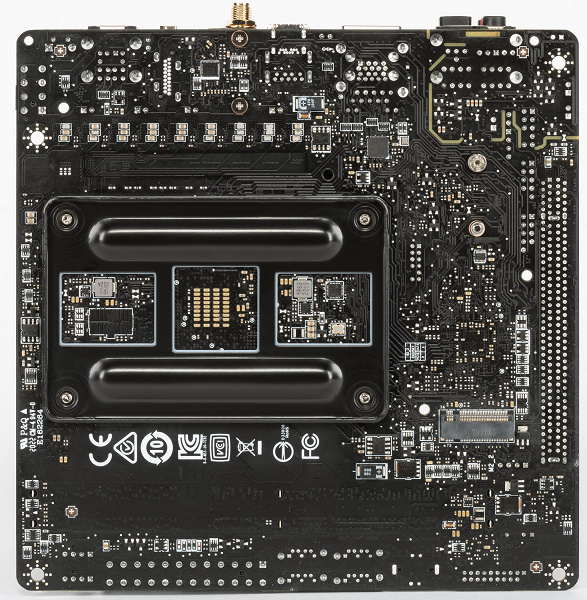

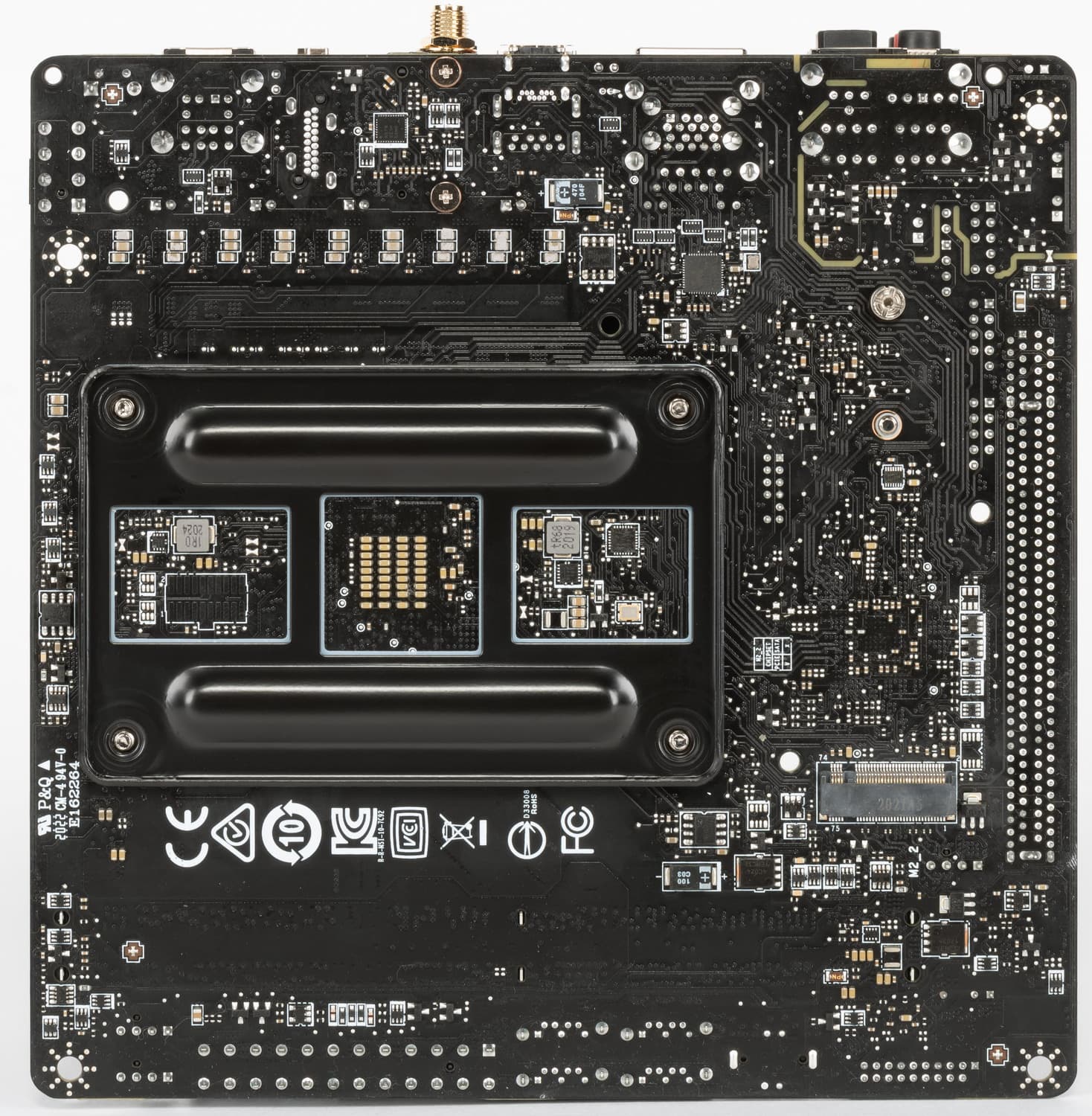

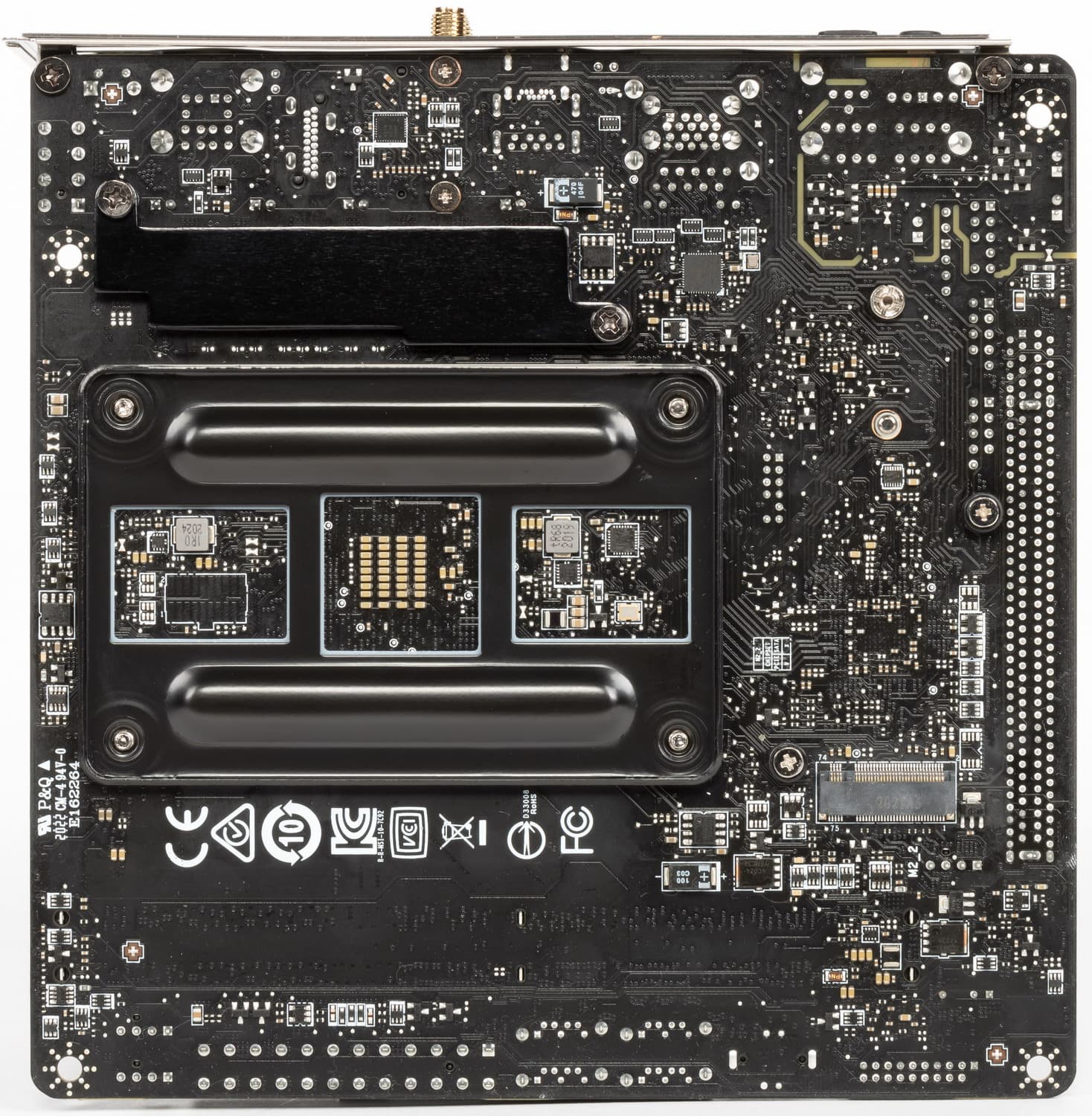

На оборотной стороне из элементов имеются: порт M.2, ряд контроллеров, усилителей сигнала и прочая мелкая логика. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны. На месте блока VRM на оборотной стороне установлена дополнительная пластина для охлаждения

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры AMD Ryzen 3-го поколения (неофициально — все Ryzen)
Процессорный разъем AM4
Чипсет AMD B550
Память 2 × DDR4, до 64 ГБ, до DDR4-5100 (XMP), два канала
Аудиоподсистема 1 × Realtek ALC1200
Сетевые контроллеры 1 × Realtek RTL8125B Ethernet 2,5 Гбит/с
1 × Intel Dual Band Wireless AX200NGW/CNVi (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.0)
Слоты расширения 1 × PCI Express 4.0/3.0 x16 (CPU)
Разъемы для накопителей 4 × SATA 6 Гбит/с (B550)
1 × M.2 (CPU, PCIe 4.0/3.0 x4/SATA для устройств формата 2260/2280)
1 × M.2 (B550, PCIe 3.0 x4 для устройств формата 2280)
USB-порты 2 × USB 2.0: 1 внутренний разъем на 2 порта (B550)
2 × USB 2.0: 2 порта Type-A (черные) на задней панели (B550)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B550)
1 × USB 3.2 Gen1: 1 внутренний разъем Type-C (B550)
2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (B550)
1 × USB 3.2 Gen2: 1 порт Type-A (красный) на задней панели (CPU)
1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (CPU)
Разъемы на задней панели 1 × USB 3.2 Gen2 (Type-C)
1 × USB 3.2 Gen2 (Type-A)
2 × USB 3.2 Gen1 (Type-A)
2 × USB 2.0 (Type-A)
1 × RJ-45
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический аудиовыход)
1 × HDMI
2 антенных разъема
1 × PS/2 комбинированный разъем
1 кнопка перепрошивки BIOS — Flash BIOS
Прочие внутренние элементы 24-контактный разъем питания ATX
1 8-контактный разъем питания EPS12V
1 разъем для подключения порта USB 3.2 Gen1 Type-C
1 разъем для подключения 2 портов USB 3.2 Gen1
1 разъем для подключения 2 портов USB 2.0
3 разъема для подключения 4-контактных вентиляторов и помп ЖСО
1 разъем для подключения адресуемой ARGB-ленты
1 разъем аудио для передней панели корпуса
2 разъема для подключения управления с передней панели корпуса
1 разъем сброса CMOS
Форм-фактор Mini-ITX (170×170 мм)
Предполагаемая стоимость 19 тысяч рублей на момент подготовки обзора

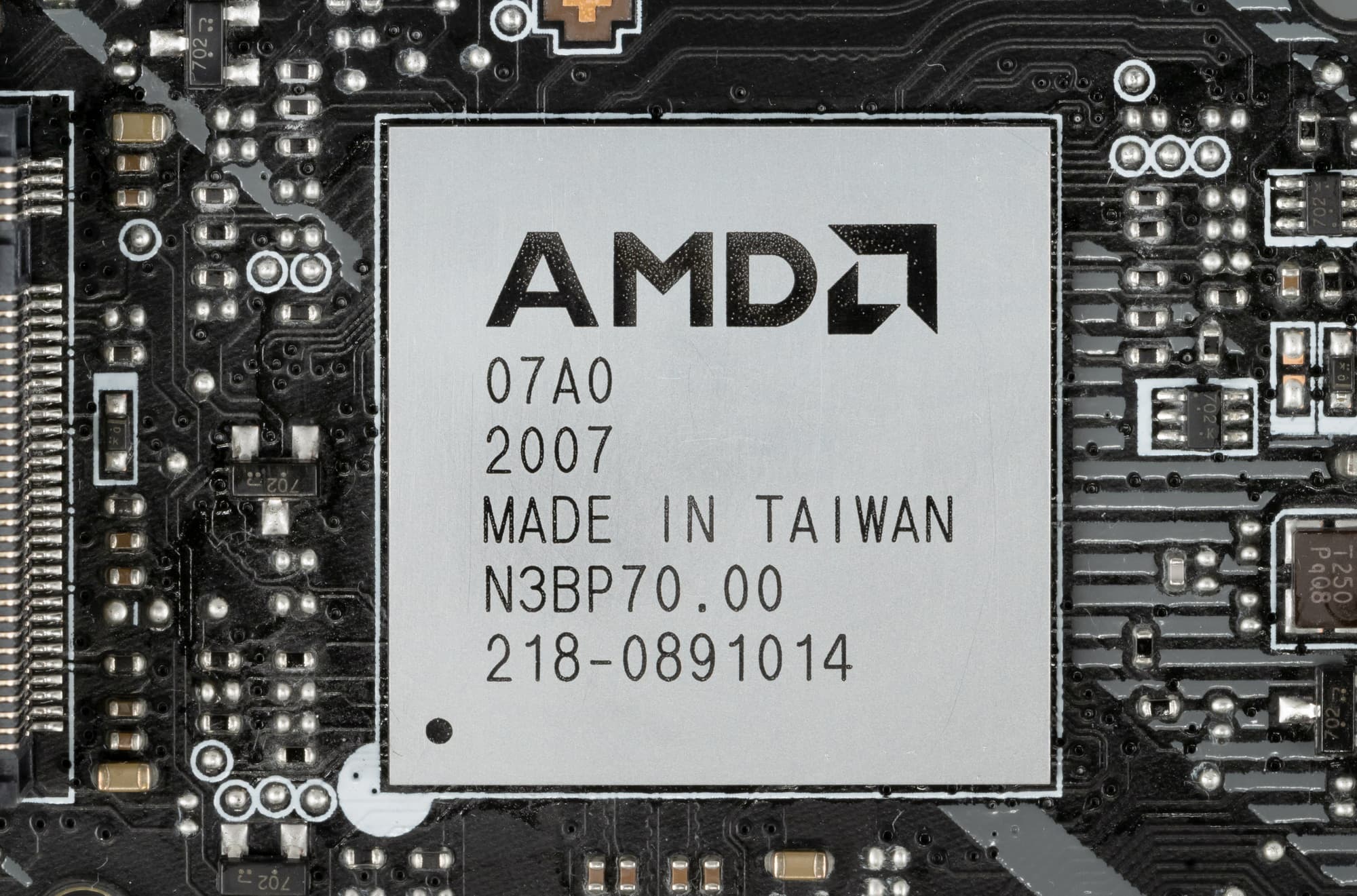

Основная функциональность: чипсет, процессор, память

Очевидно, что данная плата относится к среднебюджетным (это видно как по количеству портов, так и по наличию беспроводного сетевого соединения). Впрочем, пока трудно все матплаты на В550 относить к среднебюджетным (ценовой сегмент от 10 до 15 тысяч рублей).

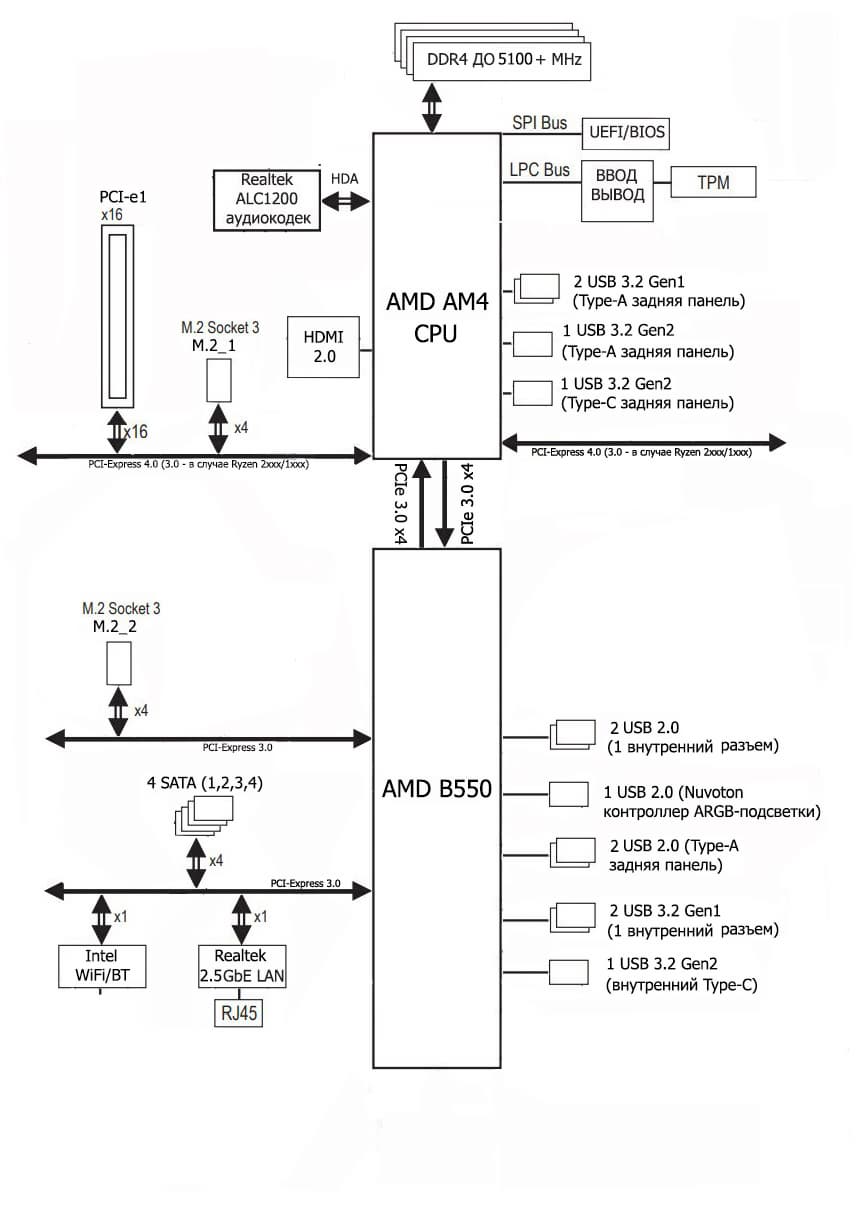

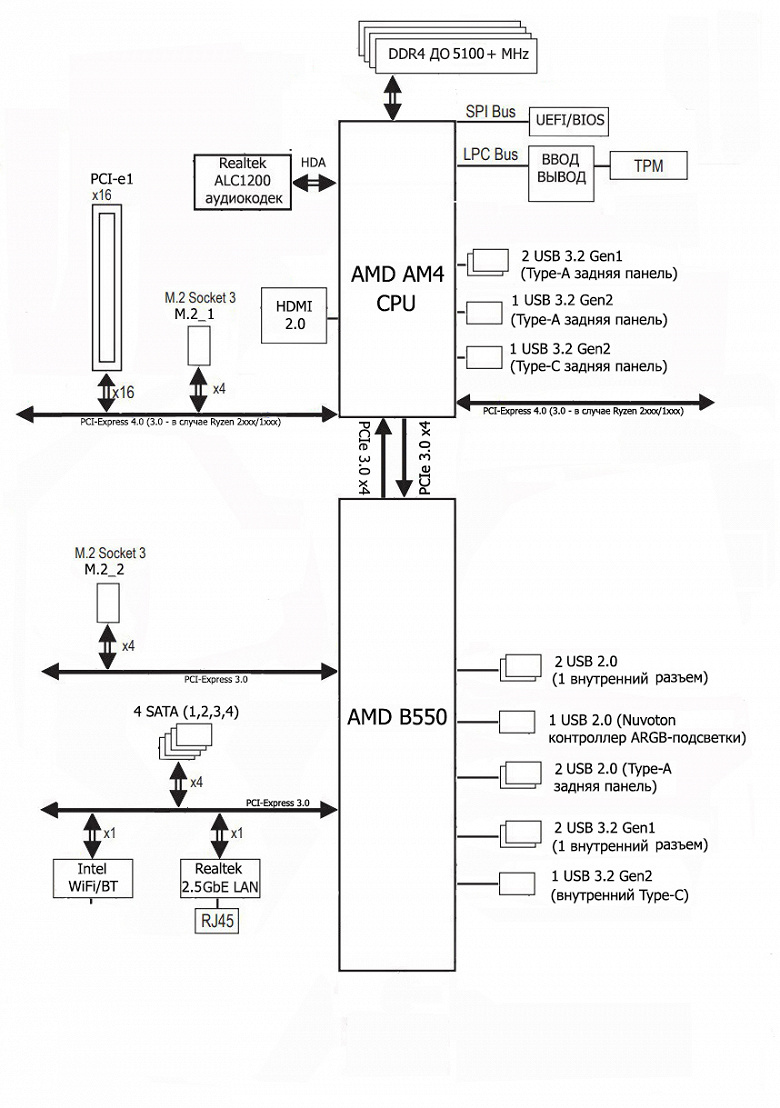

Схема работы связки чипсет+процессор.

Процессоры Ryzen 3ххх суммарно имеют 24 линии ввода-вывода (включая PCI-e 4.0). 4 линии (в данном случае превращаясь в PCI-e 3.0) идут на связь с чипсетом B550. Еще 16 линий — это PCI-e слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):

  • работа одного NVMe накопителя х4 (высокоскоростной PCI-E 4.0)
  • два SATA-порта по х1 + 1 порт NVMe x2
  • два порта NVMe x2

Также процессоры Ryzen 3-го поколения имеют встроенные 4 порта USB 3.2 Gen2.

В свою очередь чипсет B550 поддерживает в сумме 18 линий PCI-e 3.0. Из них опять же 4 нужны для связи с CPU (суммарный линк х8). Осталось 14 линий ввода-вывода, из которых 4 заняты портами SATA, а остальные 10 линий могут свободно конфигурироваться. Понятно, что скорее всего будет дефицит линий PCI-e для размещения всей нужной периферии, и придется делить ресурсы.

Также B550 поддерживает 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0.

Таким образом в сумме от тандема B550+Ryzen 3000 мы получаем:

  • 16 PCI-e 4.0 линий для видеокарт (от процессора);
  • 4 PCI-e 4.0 линий от процессора + 10 PCI-e 3.0 линий от чипсета, которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
  • 4 порта SATA 6Гбит/с (от чипсета)
  • 6 портов USB 3.2 Gen2 (4 от процессора, 2 от чипсета);
  • 2 порта USB 3.2 Gen1 от чипсета;
  • 6 портов USB 2.0 (от чипсета).

Итого: 14 портов USB, 4 порта SATA, 14 свободных PCI-e линий.

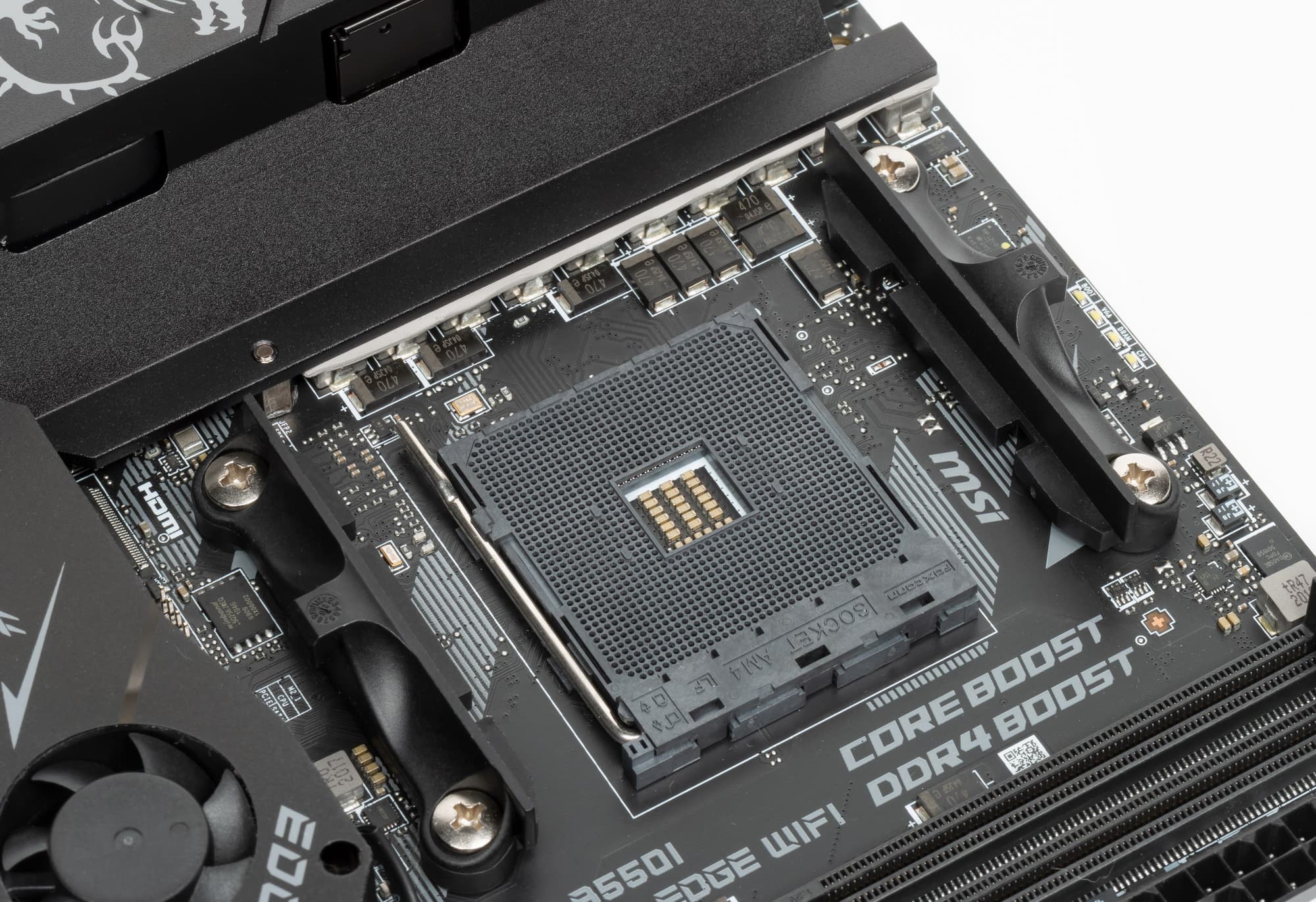

MSI MPG B550I Gaming Edge WiFi поддерживает процессоры AMD Ryzen 3-го поколения, выполненные под разъем (сокет) AM4 (PGA 1331). Но, как показала практика, процессоры предыдущих поколений также поддерживаются.

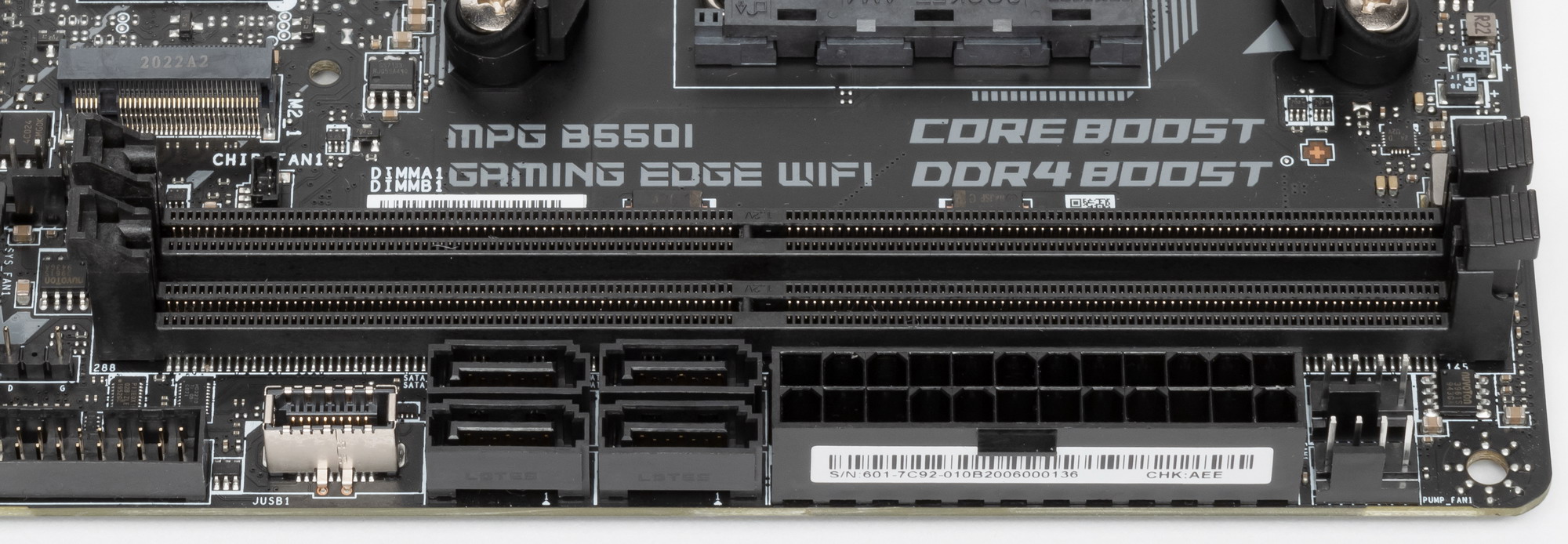

Для установки модулей памяти на плате имеется два DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью именно флагманских материнских плат.

Периферийная функциональность: PCIe, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема B550+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет B550 обладает 14 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):

  • Слот M.2_2 (4 линии);
  • Realtek RTL 8125B (Ethernet 2,5Gb/s) (1 линия);
  • Intel AX200 (WiFi/BT) (1 линия);
  • 4 порта SATA_1,2,3,4 (4 линии)

10 линий PCIe оказались занятыми.

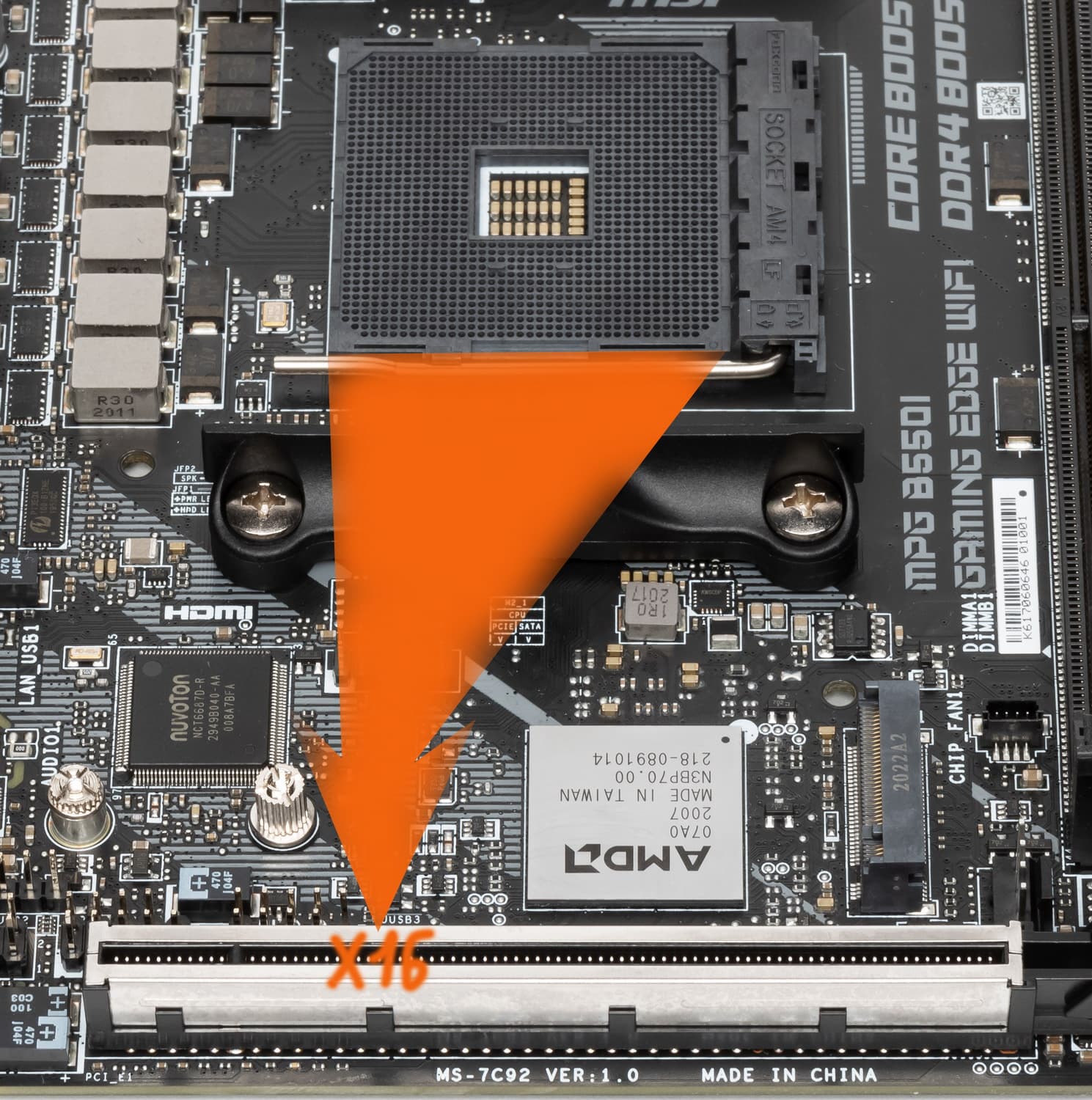

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 20 линий PCIe (плюс 4 линии на даунлинк с чипсетом). И в данном случае делить ресурсы на два слота PCIe x16 не придется, так как он всего один. Ну и плюс слот M.2_1. В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины (есть ограничение на звук по схеме 7.1: до 32-бит/192 кГц). Варианты переключения слотов PCI-e x16 вот такие:

  • Слот PCIe x16_1 имеет 16 линий (всего одна видеокарта);

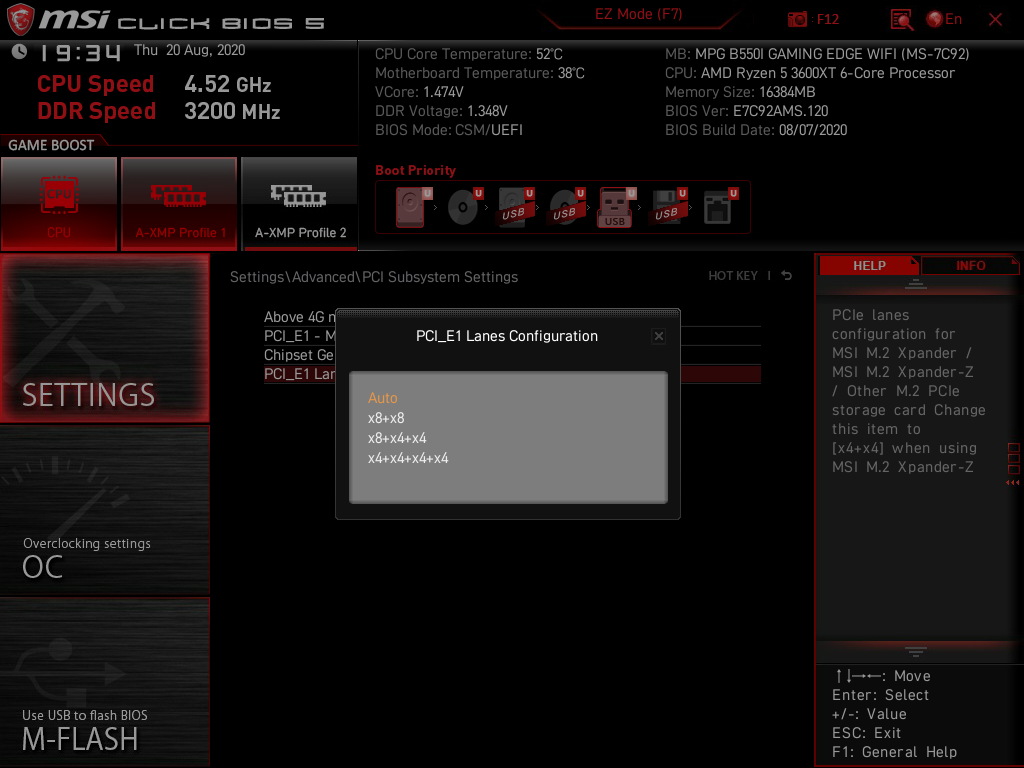

  • Слот PCIe x16_1 имеет... 16 линий, плюс опциональный райзер (позволяющий подключить два слота PCIe x16 (тогда мы можем получить два PCIe x8, а это значит две видеокарты, режимы Nvidia SLI / AMD CrossFire)

У данной платы распределения линий PCIe между слотами нет (ввиду наличия лишь одного), поэтому и мультиплексоров нет.

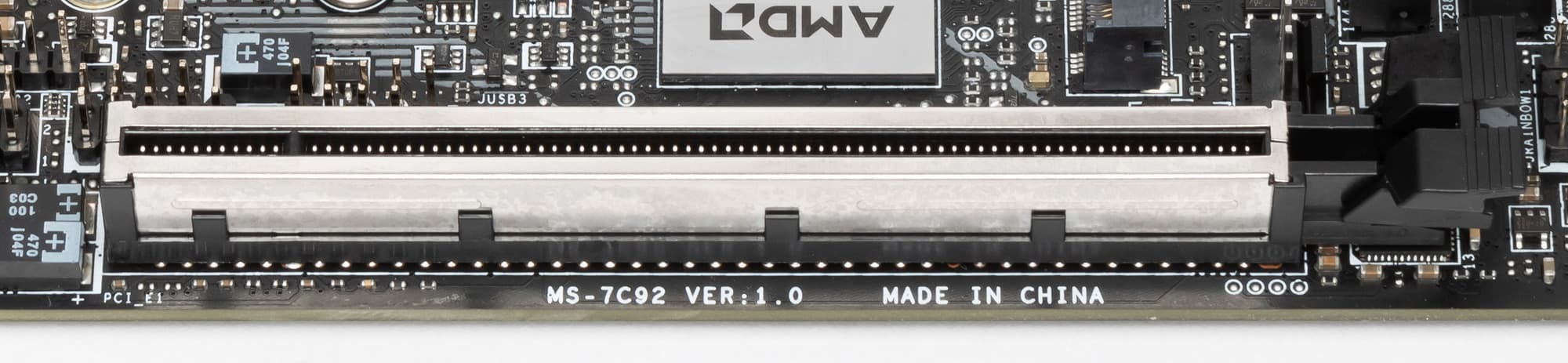

В отличие от слотов для памяти, слот PCIe1 x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слот от электромагнитных помех.

Усилителей (ре-драйверой) шины у данной платы нет.

На очереди — накопители.

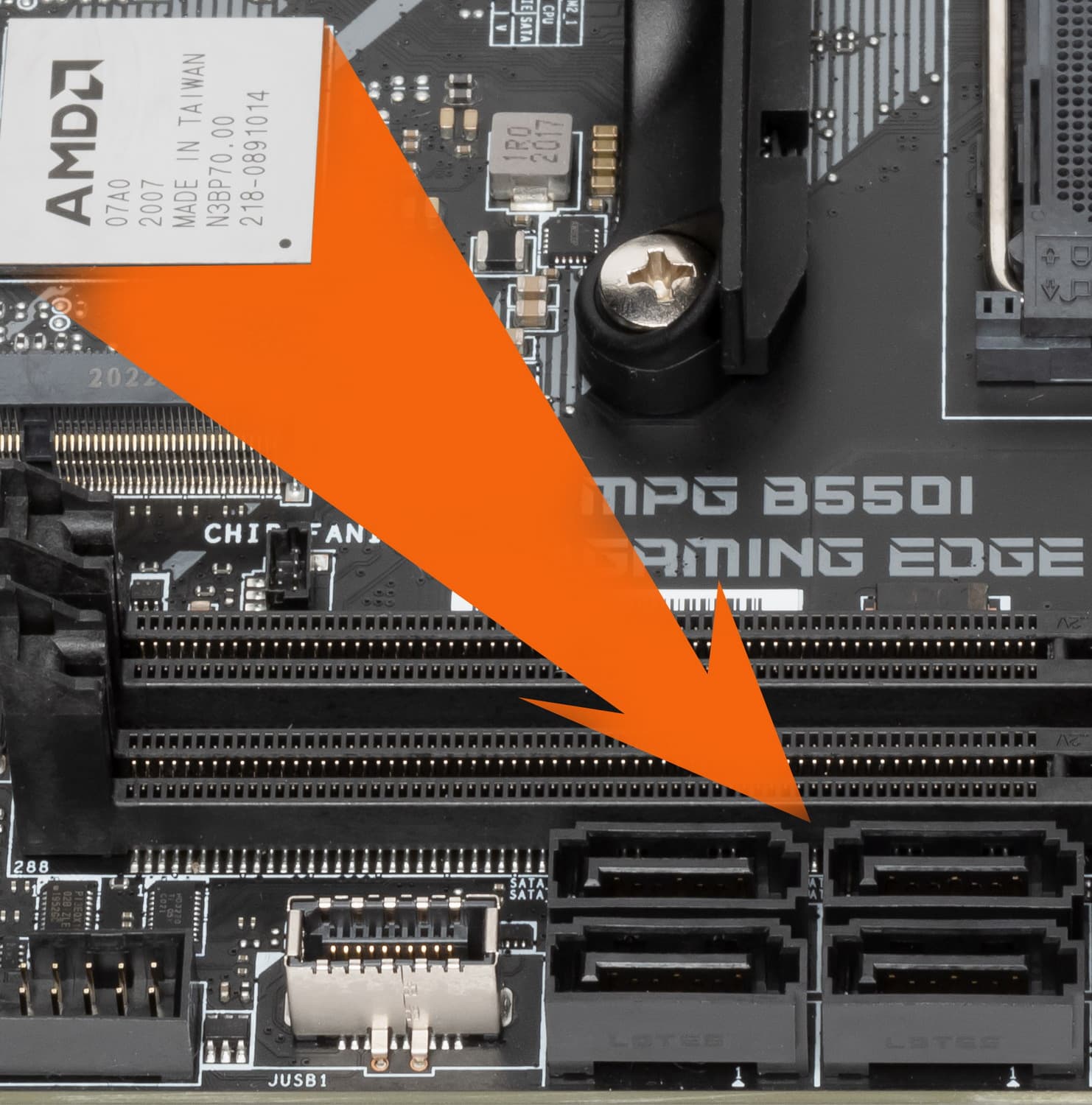

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. 6 портов SATA реализованы через чипсет B550 и поддерживают создание RAID.

Порты SATA у данной платы не делят ресурсы ни с чем.

Теперь про M.2. Материнская плата имеет 2 гнезда такого форм-фактора.

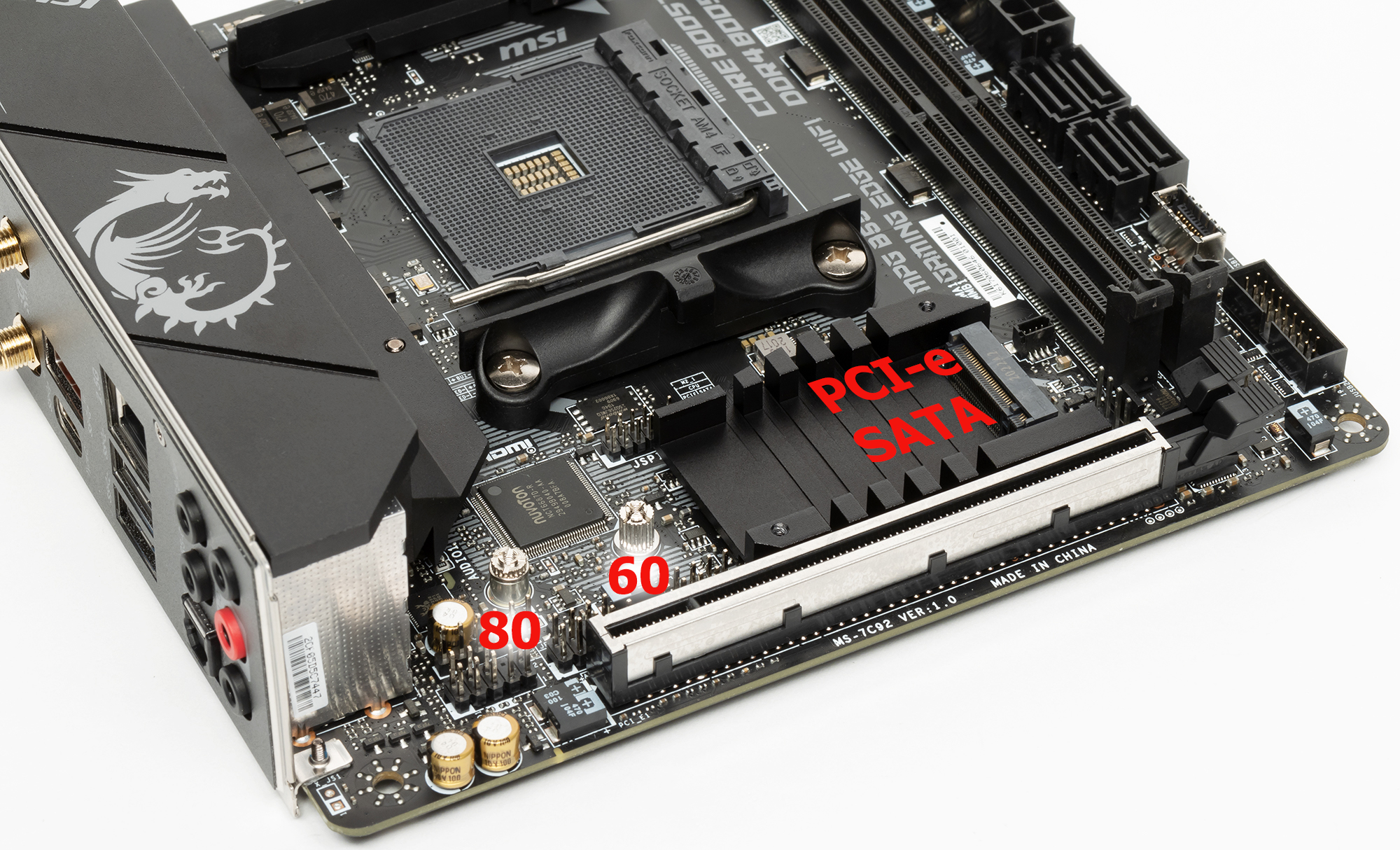

Первый слот M.2_1 расположен на лицевой стороне платы, поддерживает модули с любым интерфейсом (и размера до 2280 включительно), получая данные непосредственно от CPU, поэтому поддержка PCI-e 4.0 имеется.

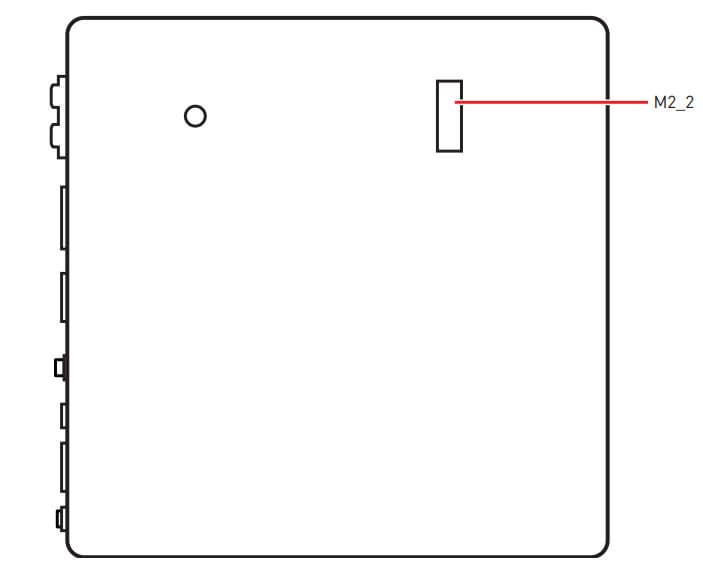

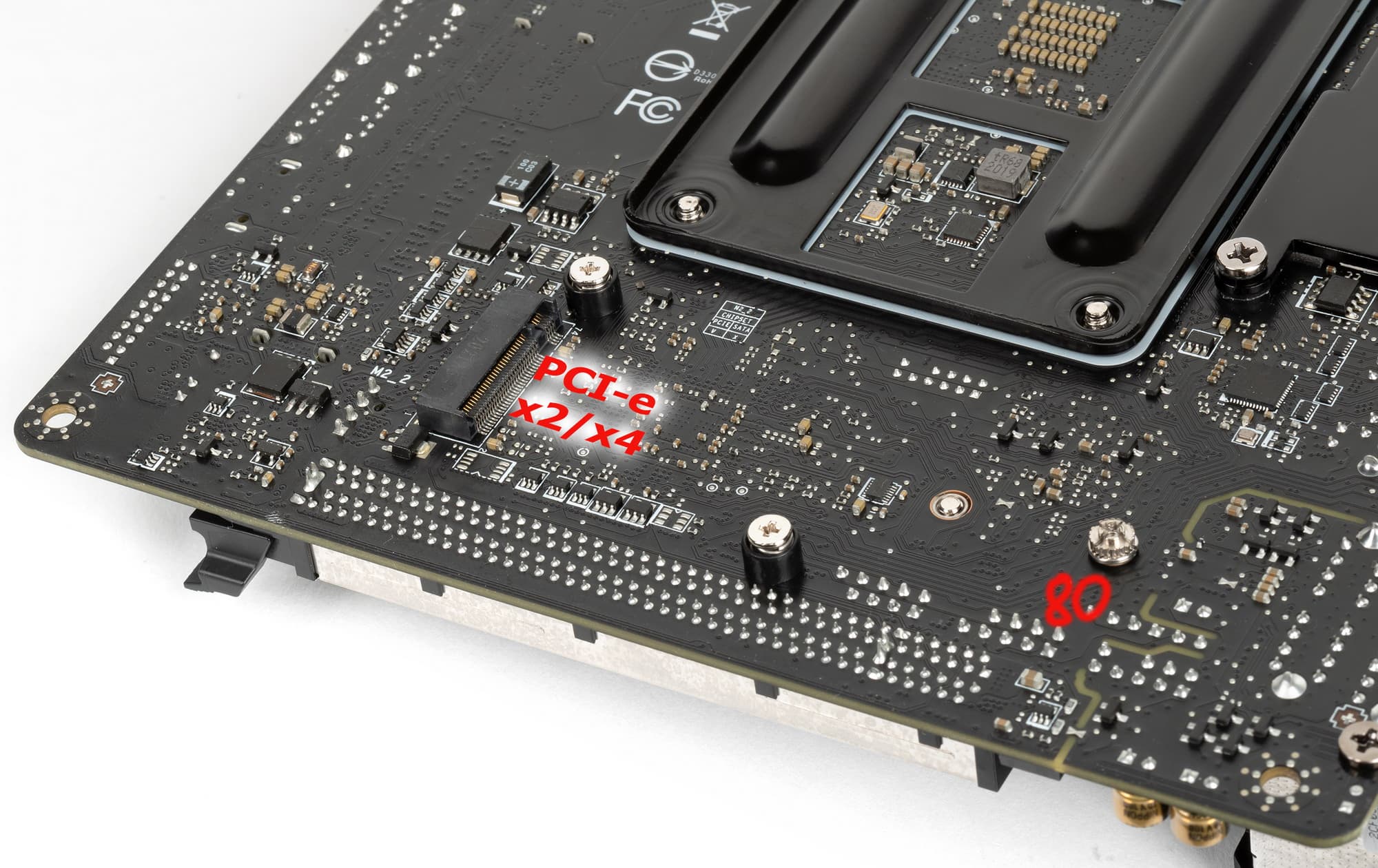

Второй M.2_2 расположен на оборотной стороне платы, получает данные от чипсета B550 и поддерживает накопители размером 2280 и только с интерфейсом PCI-e 3.0 (поддержки PCI-e 4.0 тут нет). Этот слот не имеет охлаждения.

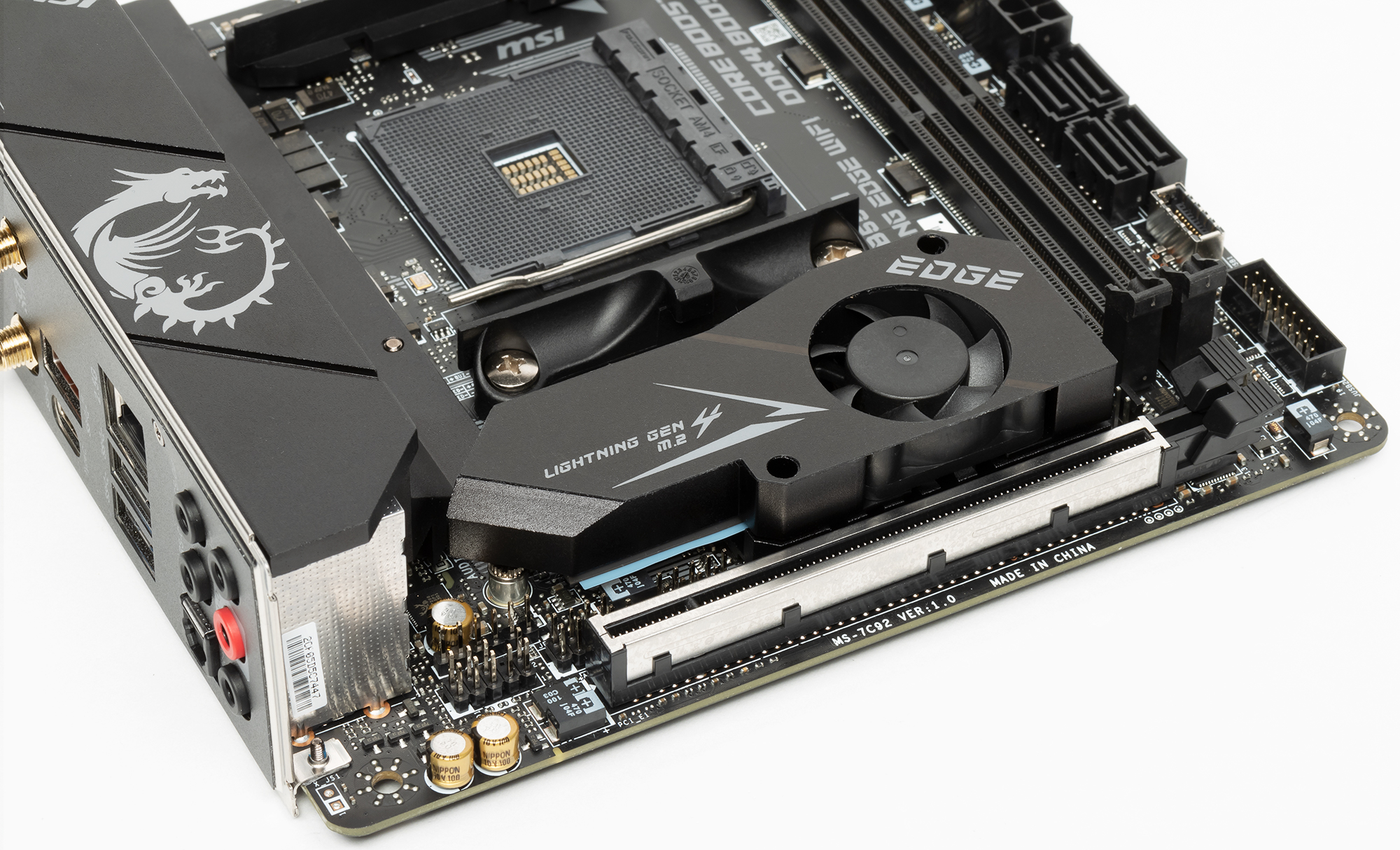

Слот M.2_1 расположен прямо над очень маленьким и плоским радиатором чипсета В550, накопитель в M.2_1 может и сам перегреваться, и дополнительно подогревать В550, поэтому для гарантии охлаждения сверху установлен радиатор с маленьким вентилятором. Детально об этом позже.

Другие «прибамбасы» на плате.

Хоть плата из семейства MPG, но основана на среднебюджетном чипсете, плюс маленький форм-фактор, поэтому «фенечек» у нее мало.

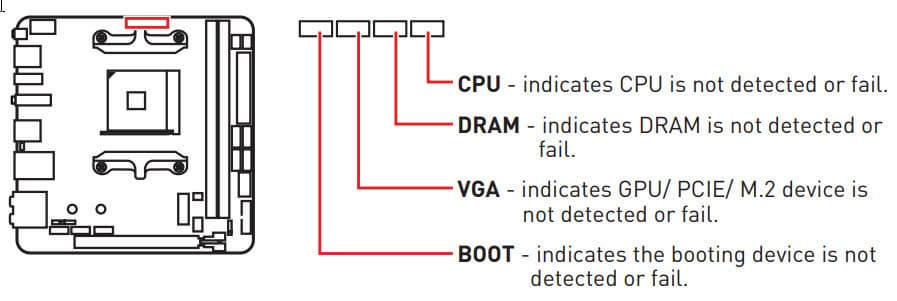

Тем не менее имеются световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

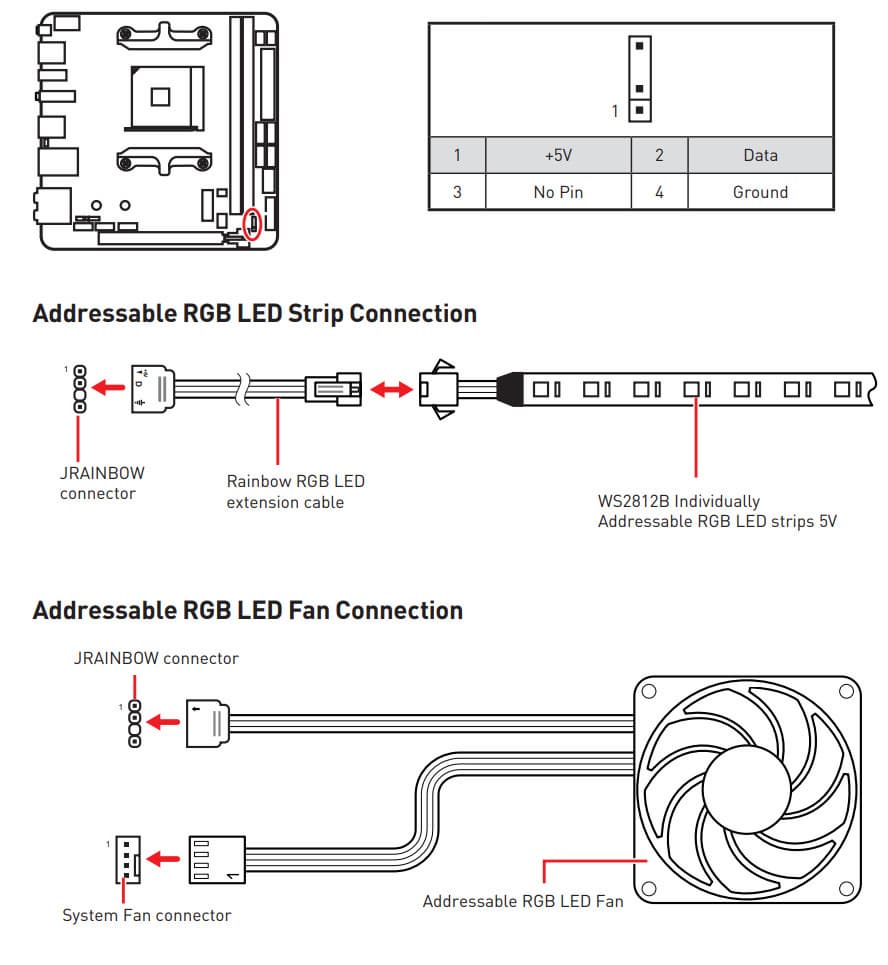

Далее следует упомянуть и возможности материнской платы по подключению RGB-подсветки. У этой крохи своей подсветки нет, и есть только один разъем для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств.

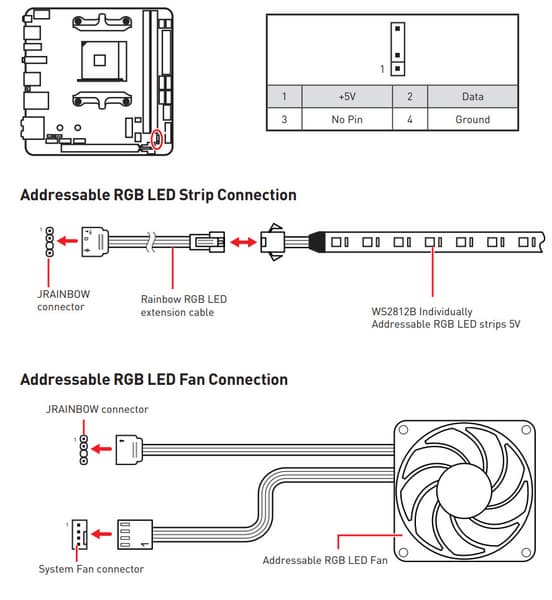

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

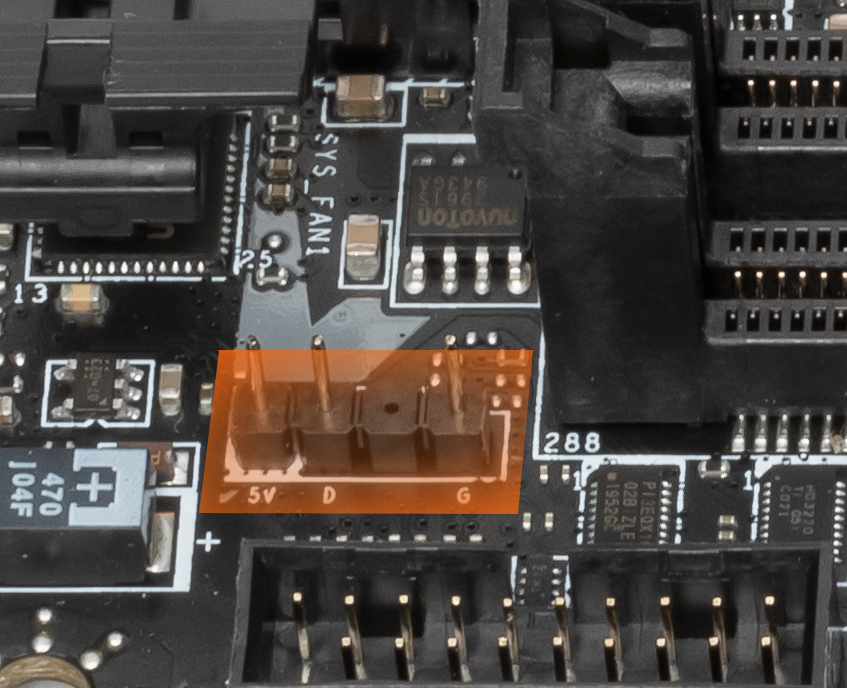

Контроль по синхронизации работы подсветки ARGB возложен на один из контроллеров от Nuvoton (для его функционирования задействована одна линия USB 2.0 от B550).

Следует отметить большие минусы в разводке. Во-первых, гнездо ARGB расположено очень близко к замку слота PCIe x16, и для того, чтобы его открыть для смены видеокарты, придется вытаскивать разъем подключенного устройства подсветки, и наоборот, чтобы подключить таковое, придется вытаскивать видеокарту.

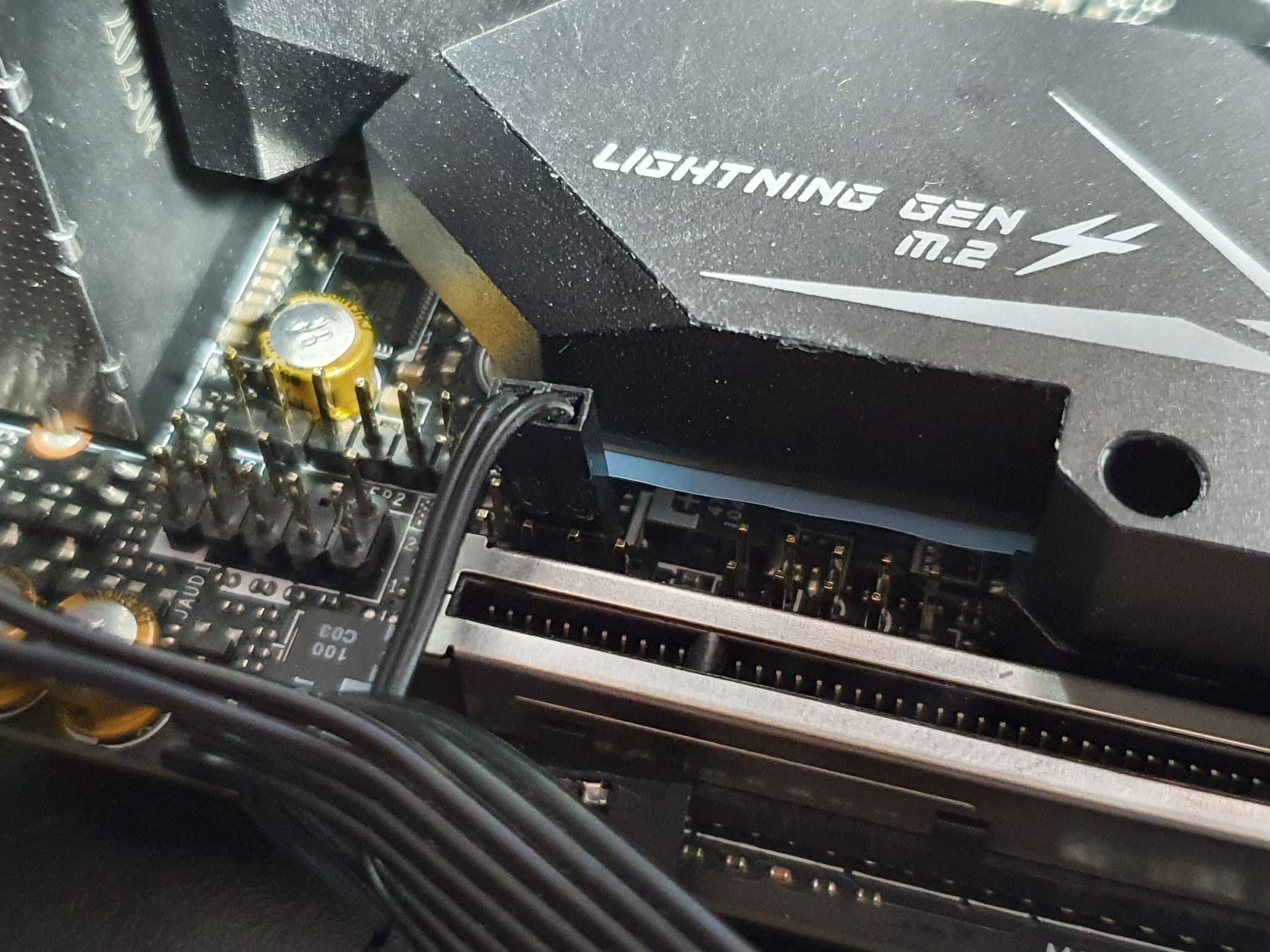

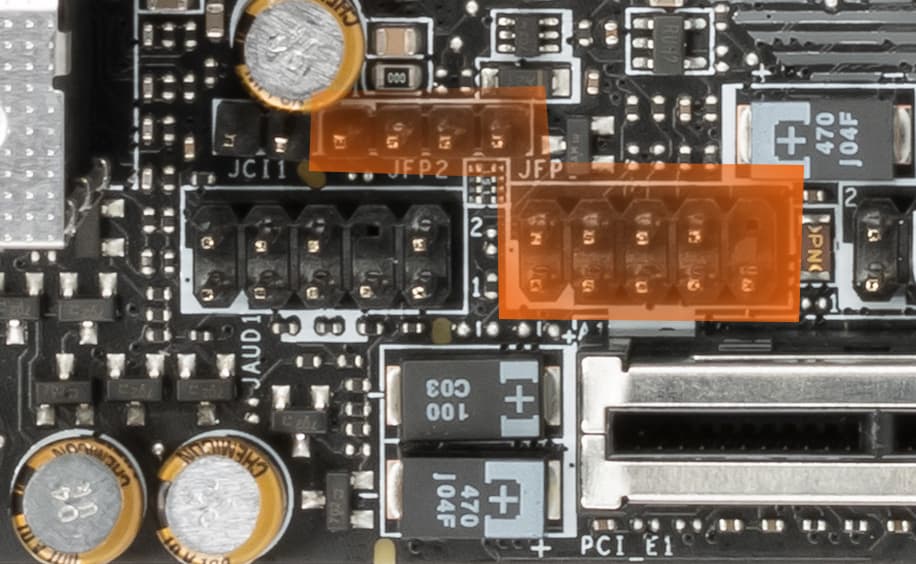

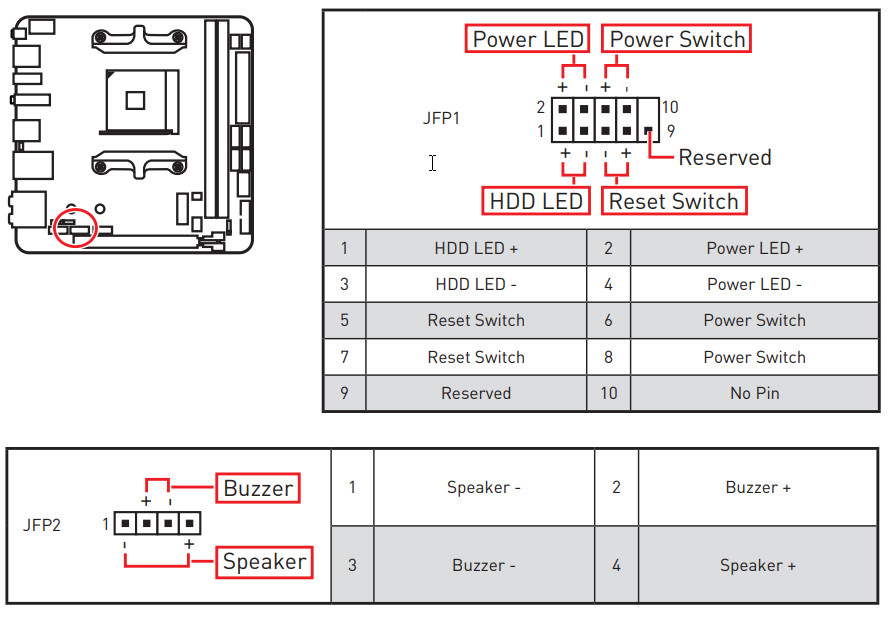

Примерно такая же проблема есть и у традиционного набора штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

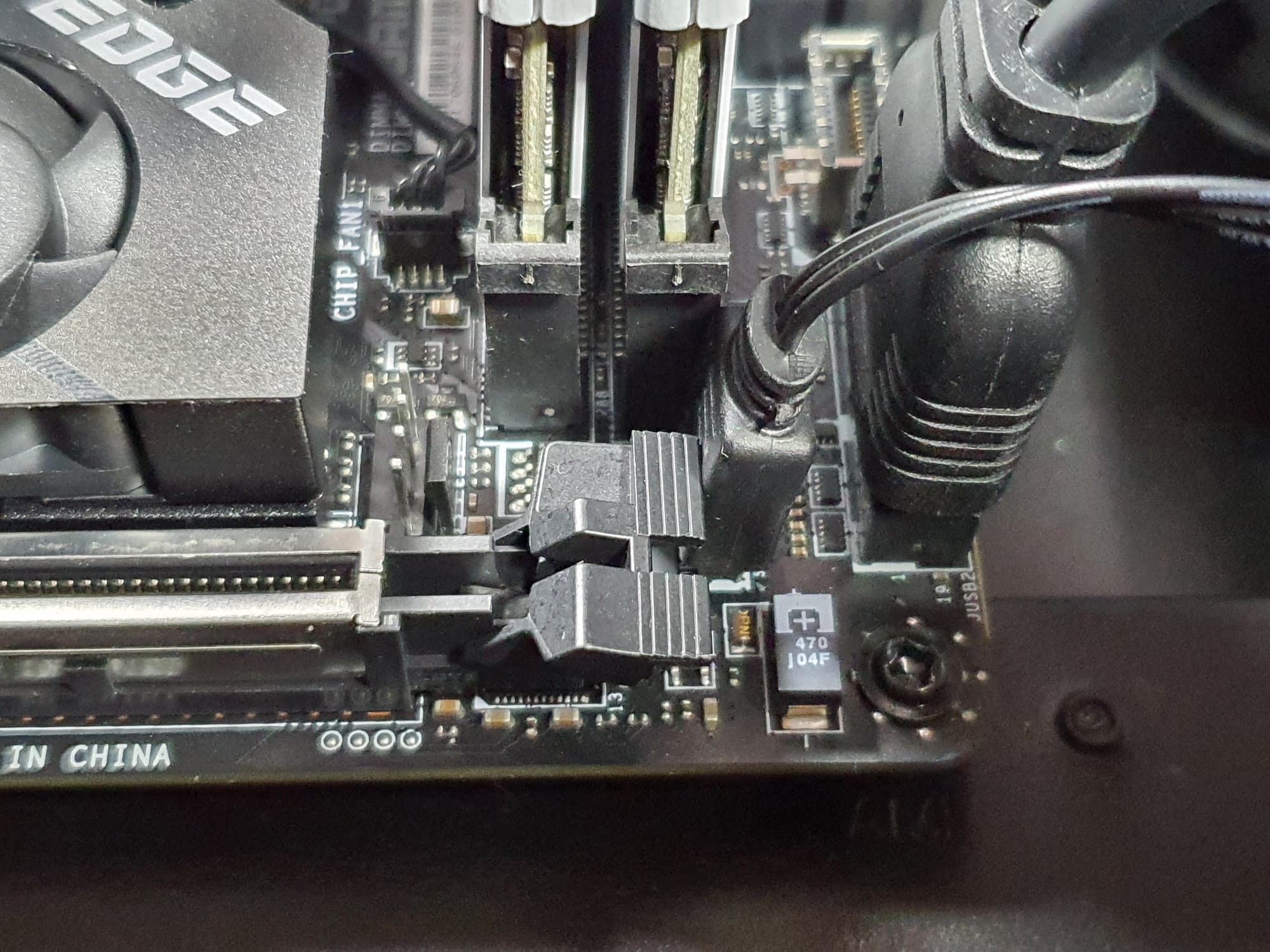

Разработчики совершили глупость, разместив эти гнезда выше слота PCIe x16, поскольку провода от корпуса придется тянуть вдоль матплаты или перед слотом под видеокартой.

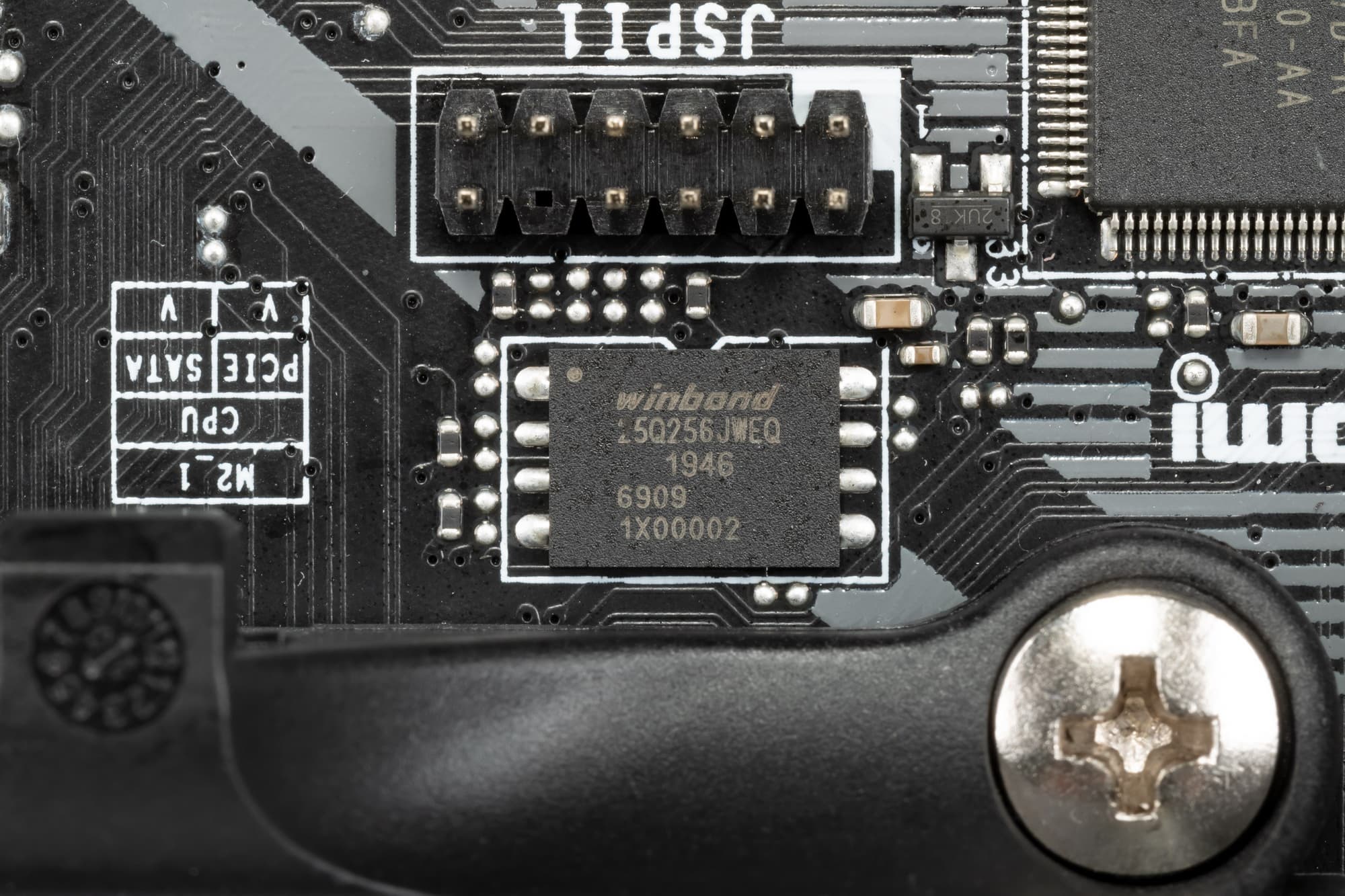

Для размещения прошивки UEFI/BIOS использована микросхема 25Q256JW от Winbond.

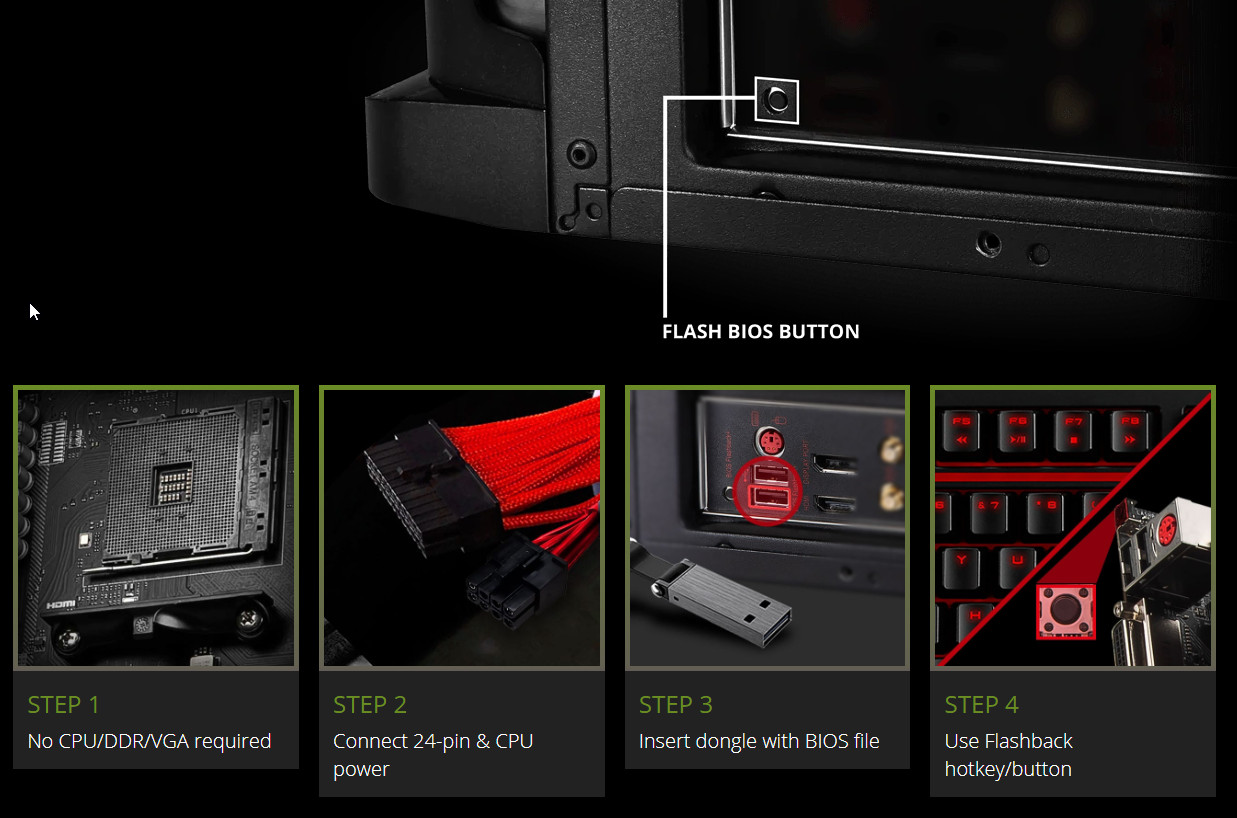

Материнская плата обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Flash BIOS.

Для такого обновления BIOS версию прошивки надо вначале переименовать в MSI.ROM и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды. Материнская плата в процессе прошивания нового BIOS запускается, после успешного завершения (о чем демонстрирует погасший светодиод у кнопка Flash BIOS) выключается.

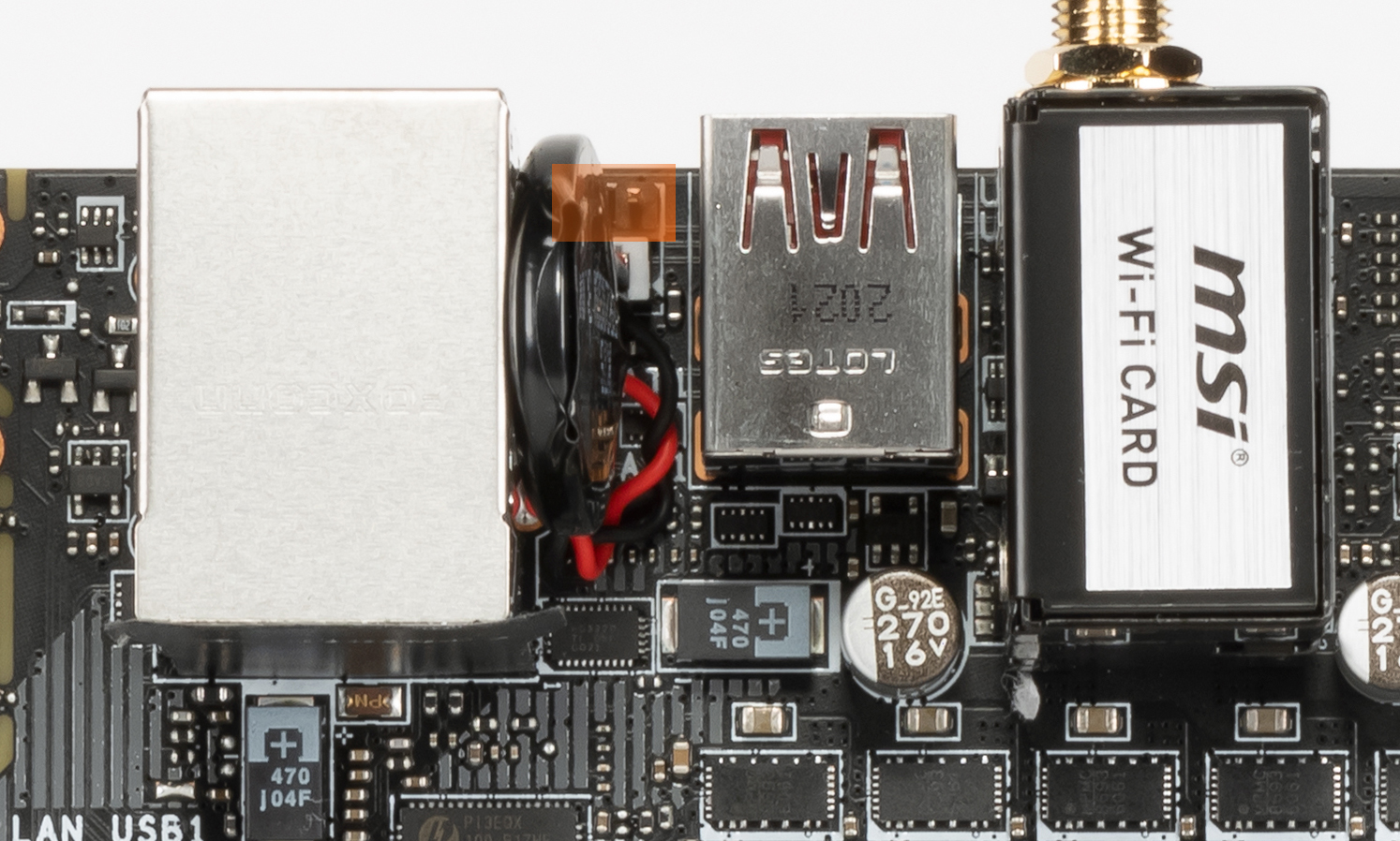

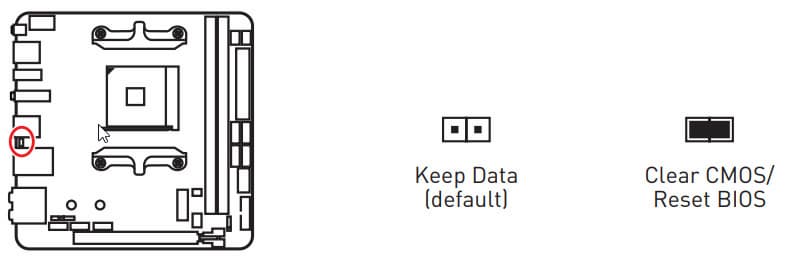

Для сбрасывания CMOS на заводские установки есть привычная перемычка, но!! Она расположена под радиатором заднего блока, и без его снятия настройки BIOS не сбросить!! Чем думали разработчики — непонятно!

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

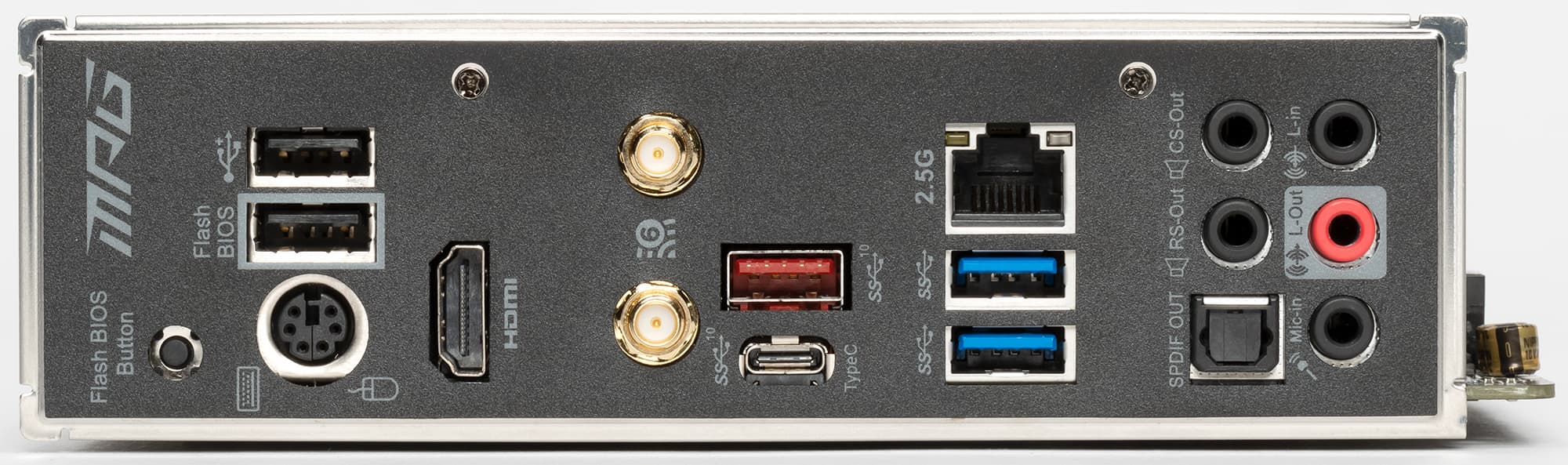

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет B550 способен реализовать максимально: 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0. Процессор Ryzen 3-го поколения способен реализовать до 4 портов USB 3.2 Gen2.

Также мы помним и про 14 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 10 линий).

И что мы имеем? Всего на материнской плате — 11 портов USB:

  • 2 порта USB 3.2 Gen2: оба реализованы через процессор и представлены на задней панели портом Type-A (красного цвета) и портом Type-C;

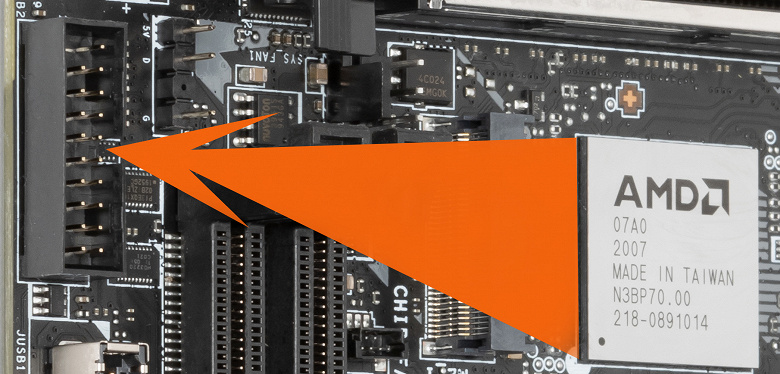

  • 5 портов USB 3.2 Gen1: два реализованы через процессор и представлены на задней панели портам Type-A (синего цвета); еще 3 реализованы через B550 и два из них представлены внутренним разъемом
    на материнской плате на 2 порта; а один — внутренним разъемом
    на материнской плате Type-C;

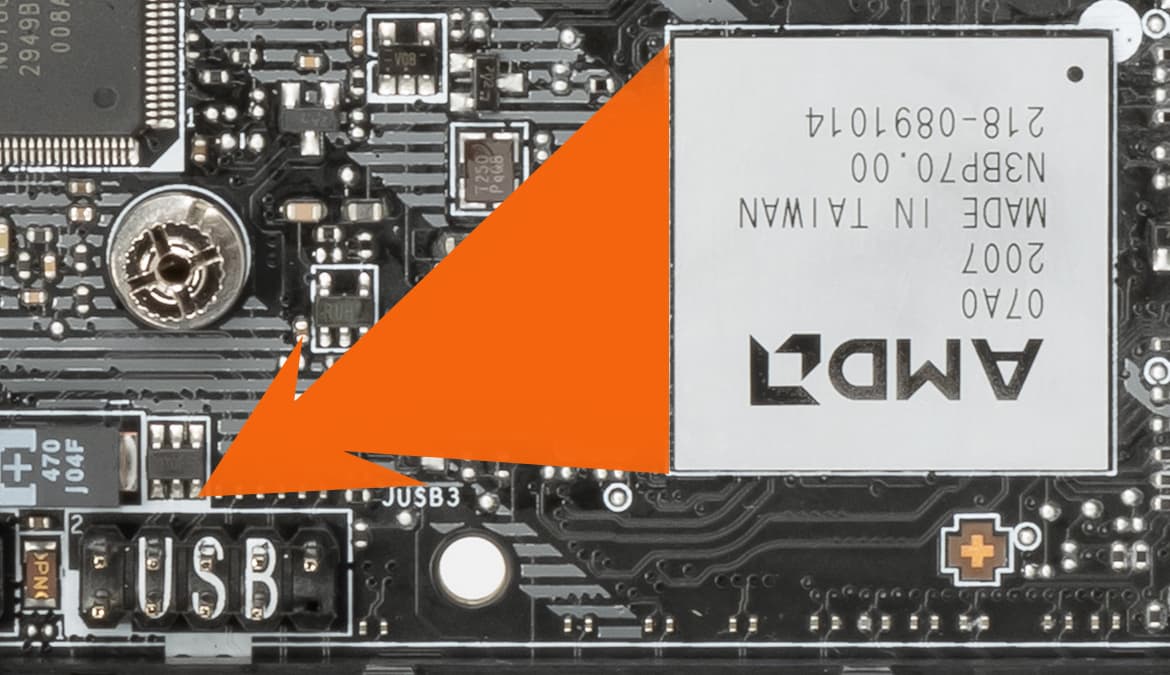

  • 4 порта USB 2.0/1.1: все реализованы через B550, 2 представлены внутренним разъемом
    на 2 порта; еще 2 представлены портами Type-A на задней панели (черные).

Итак, через чипсет B550 реализовано 3 USB 3.2 Gen1 + 4 USB 2.0 = 7 выделенных портов. Плюс 1 порт USB 2.0 использует контроллер ARGB.

Таким образом B550 кроме вышеуказанных портов USB 3.2 еще реализовал 5 портов USB 2.0.

Плюс 10 линий PCIe, выделенные на поддержку иной периферии. Итого, у B550 в данном случае реализованы 10 из 14 свободных PCIe линии, 3 из 4х высокоскоростных USB портов, и 5 из 6 портов USB 2.0.

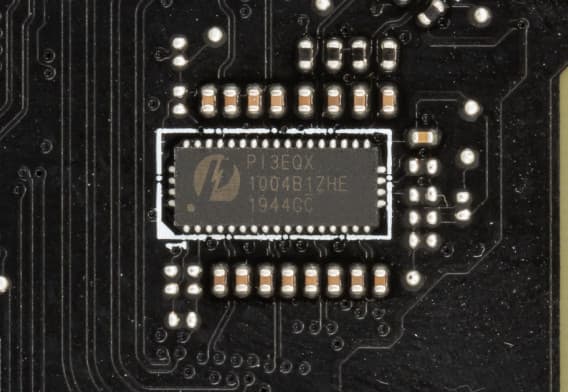

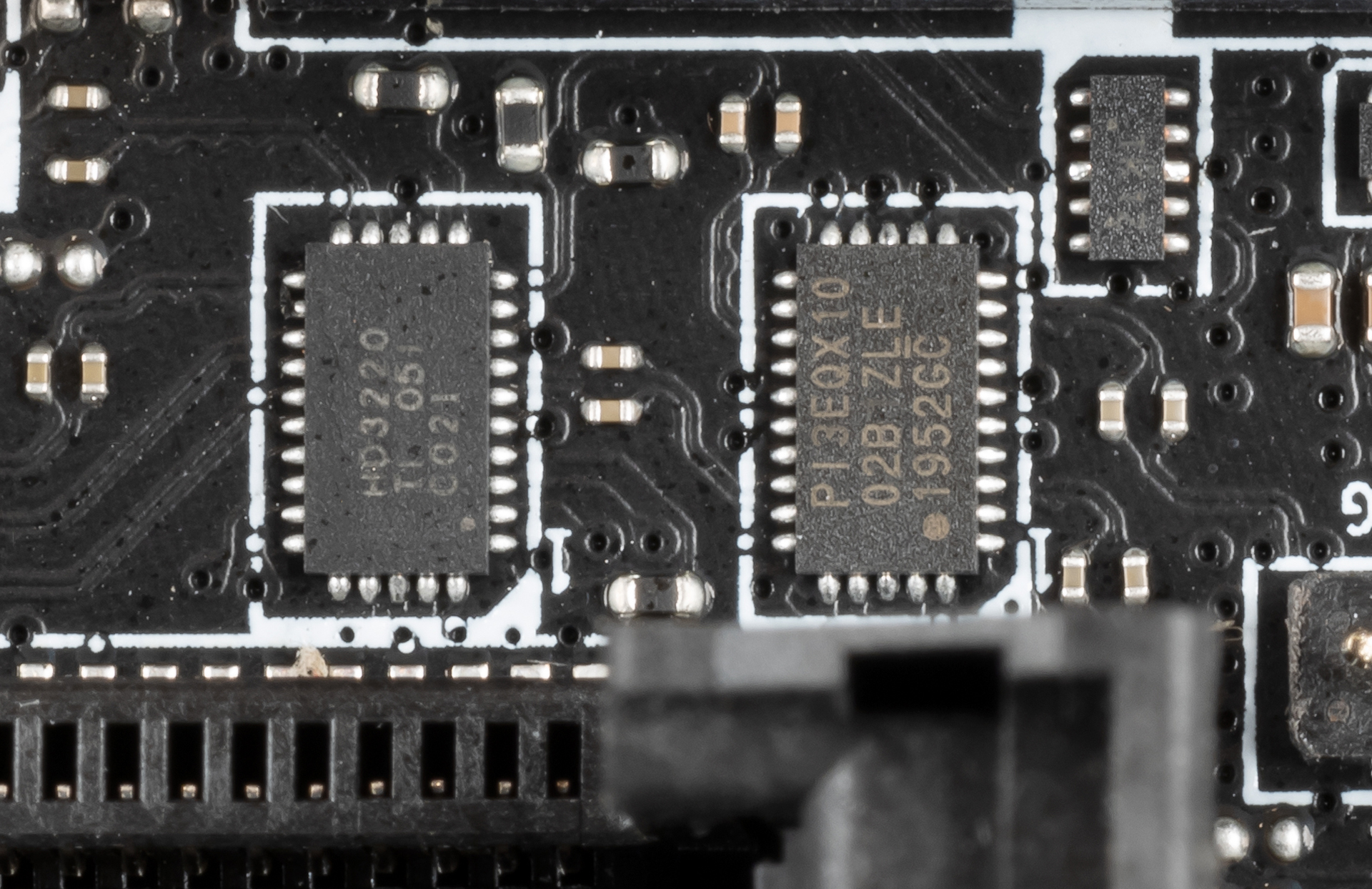

Все быстрые USB порты Type-A/Type-C имеют свои усилители сигнала.

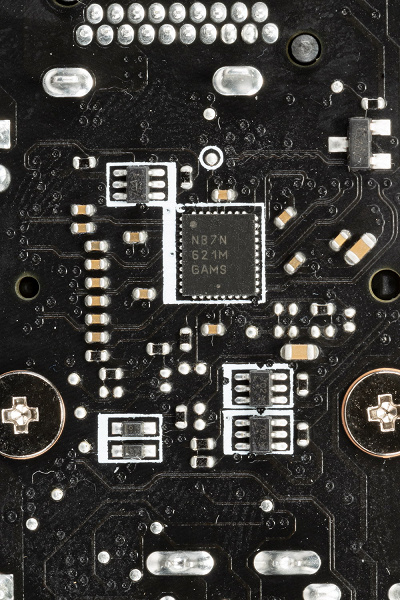

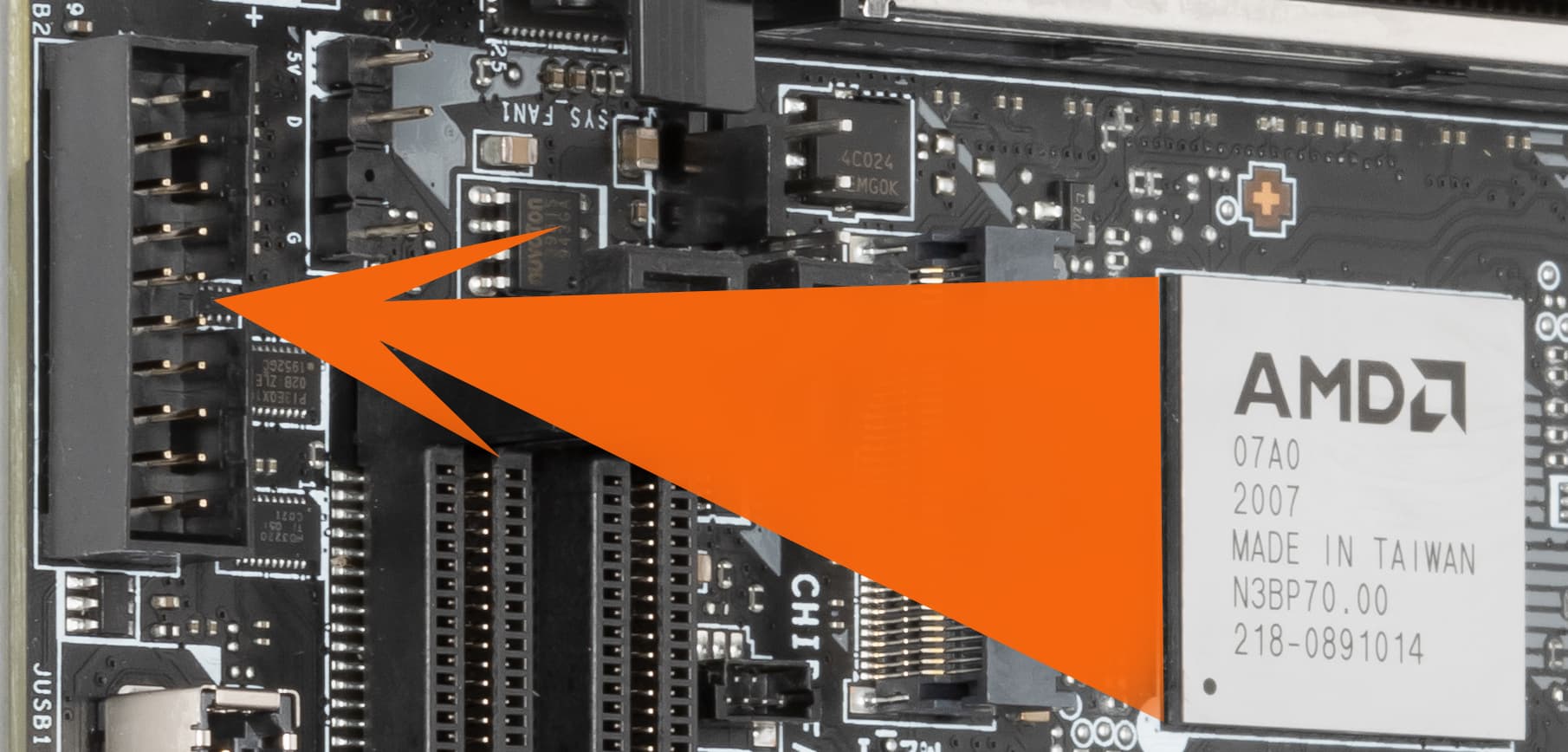

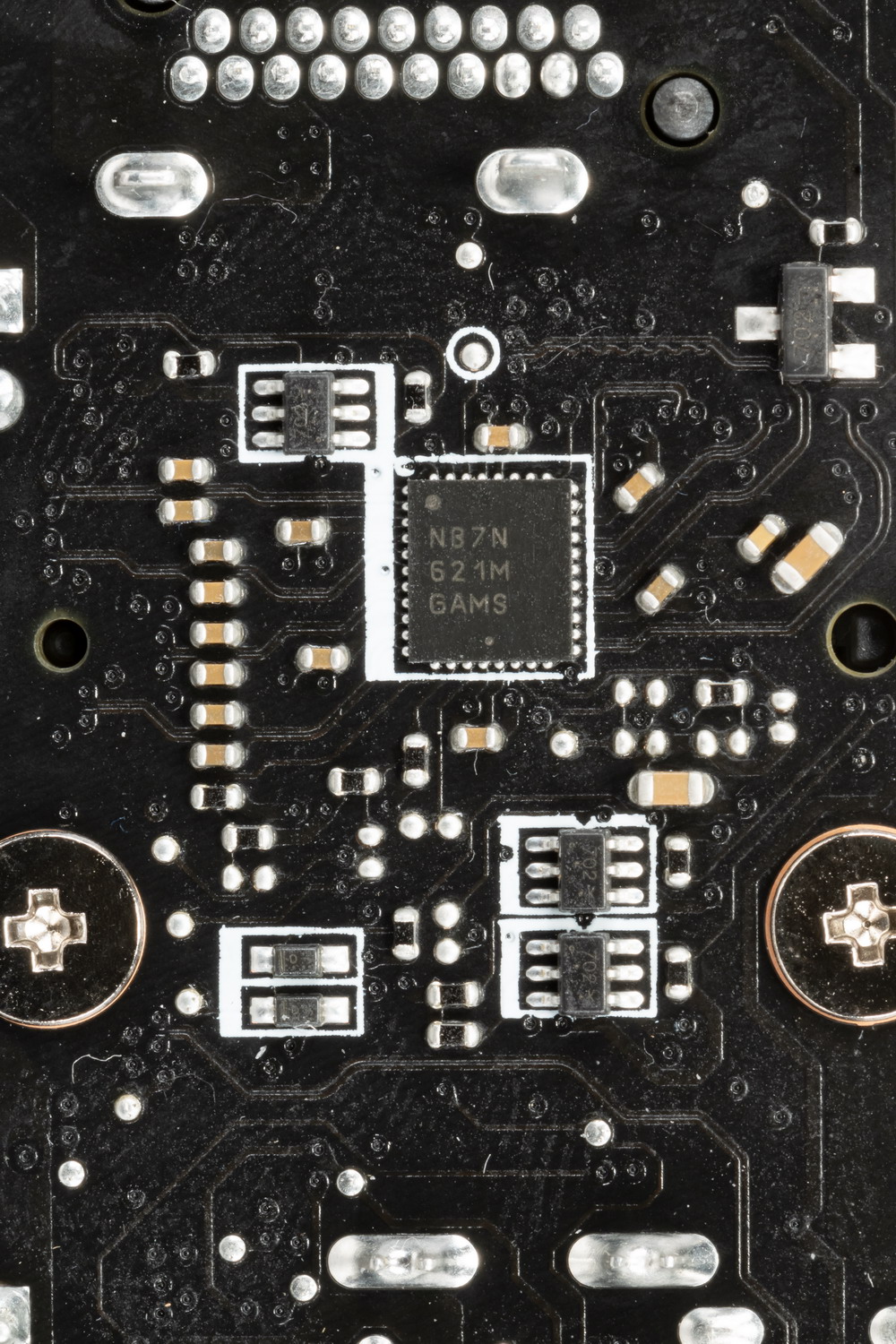

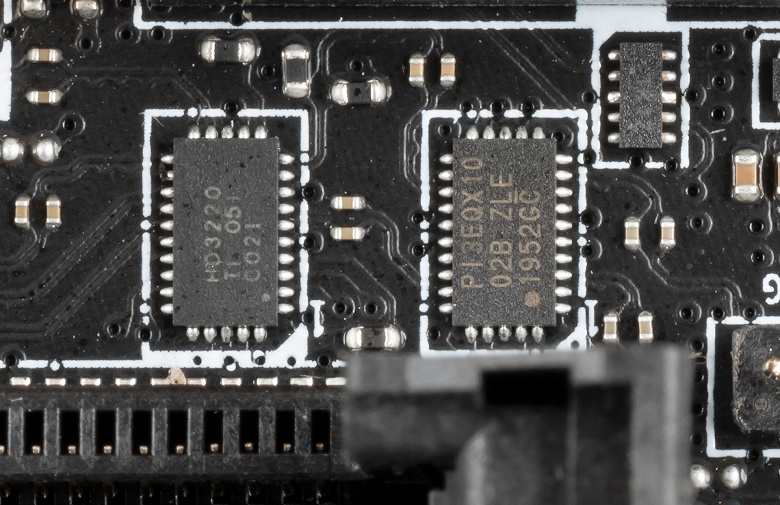

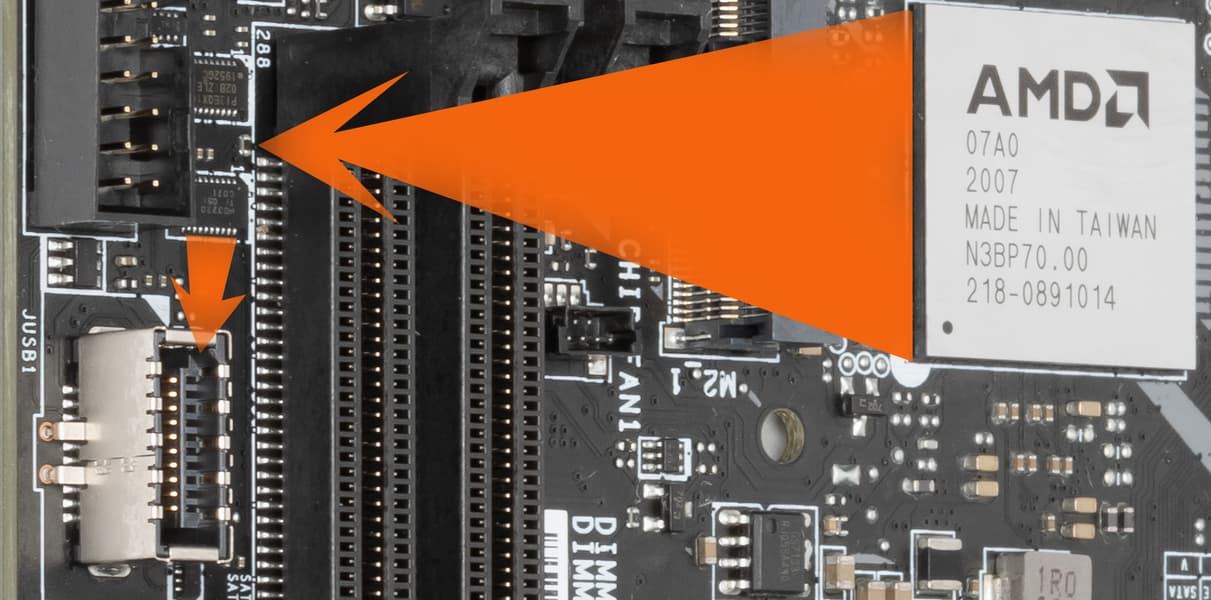

А внутренний порт Type-C поддерживается не только усилителем сигнала, но и имеется контроллер для реализации функции быстрой зарядки мобильных устройств.

Теперь о сетевых делах.

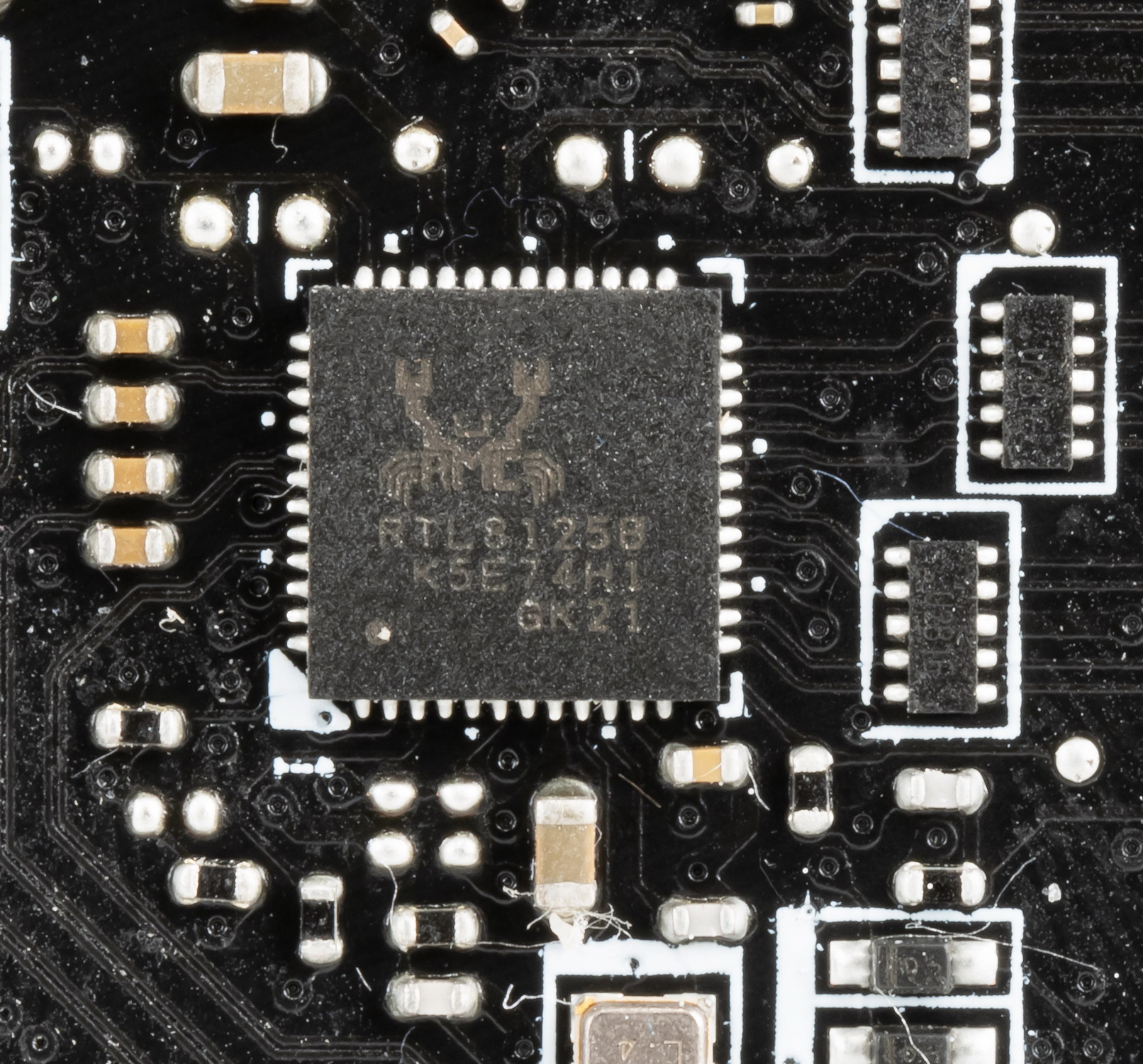

Материнская плата оснащена средствами связи скромно, но все равно 2 контроллера имеются. Один из них — скоростной Ethernet-контроллер Realtek RTL8125B, способный работать по стандарту 2,5 Гбит/с.

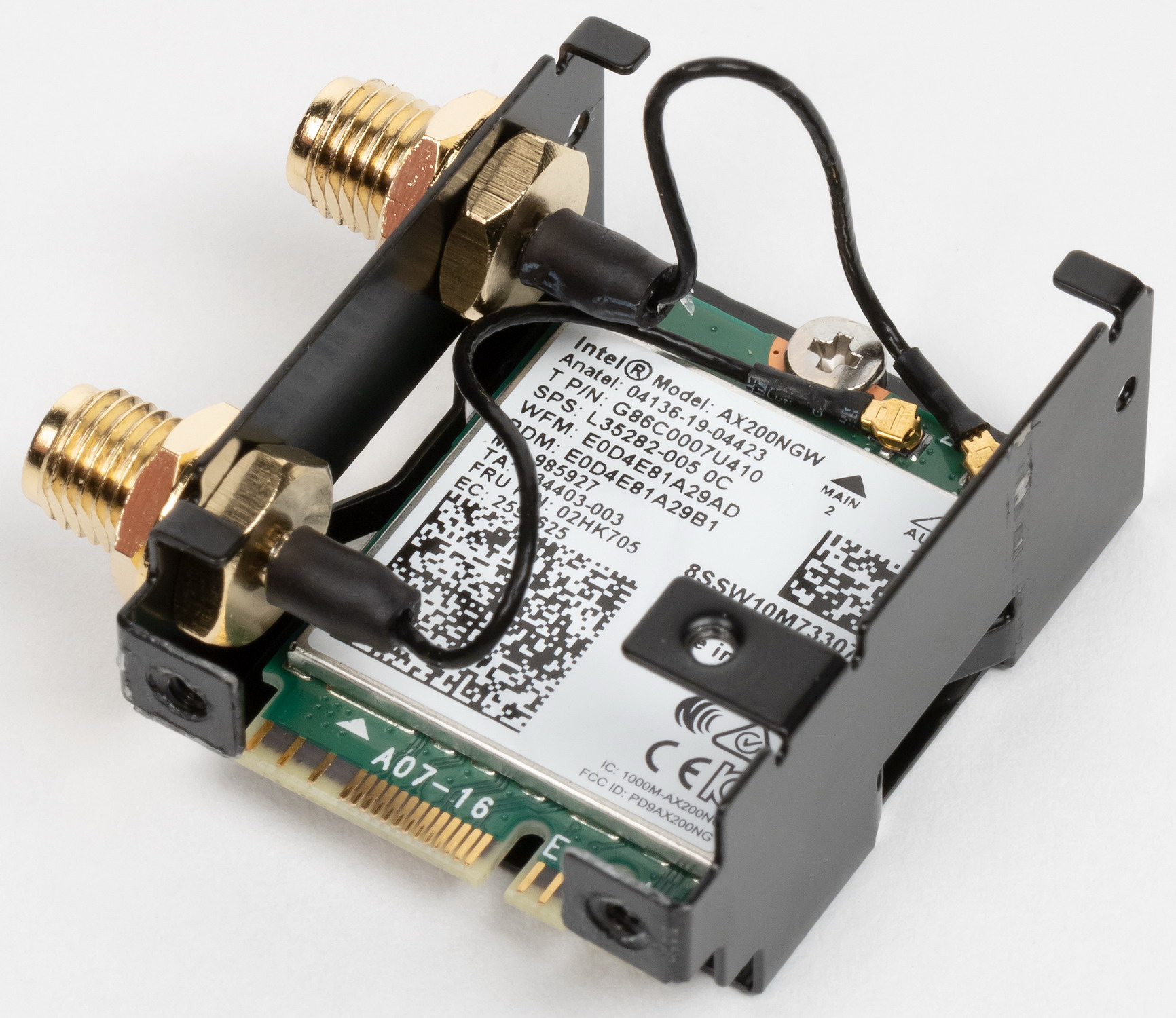

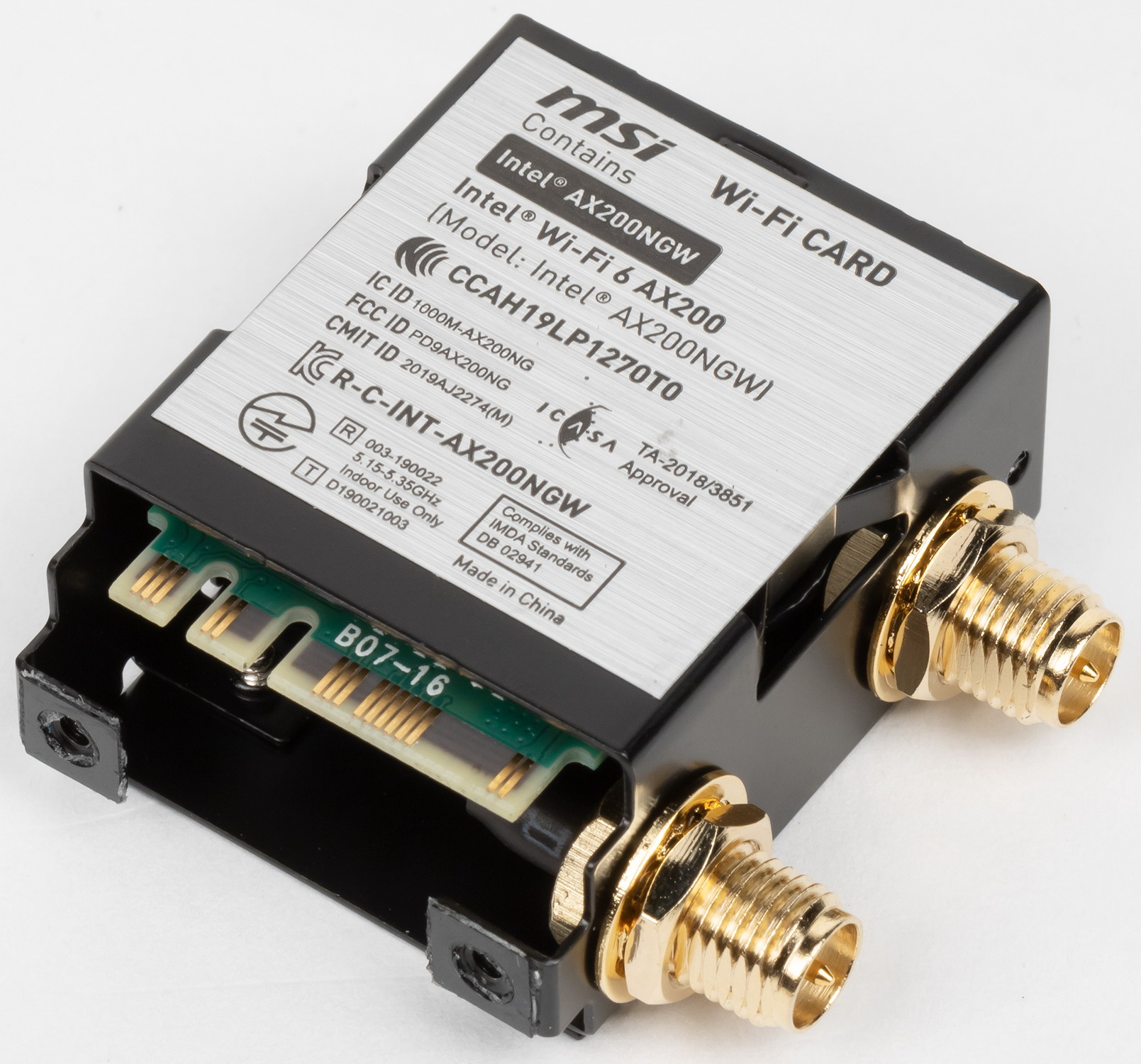

Имеется также комплексный беспроводной адаптер на контроллере Intel AX200NGW, через который реализованы Wi-Fi (802.11a/b/g/n/ac/ax) и Bluetooth 5.0.

Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

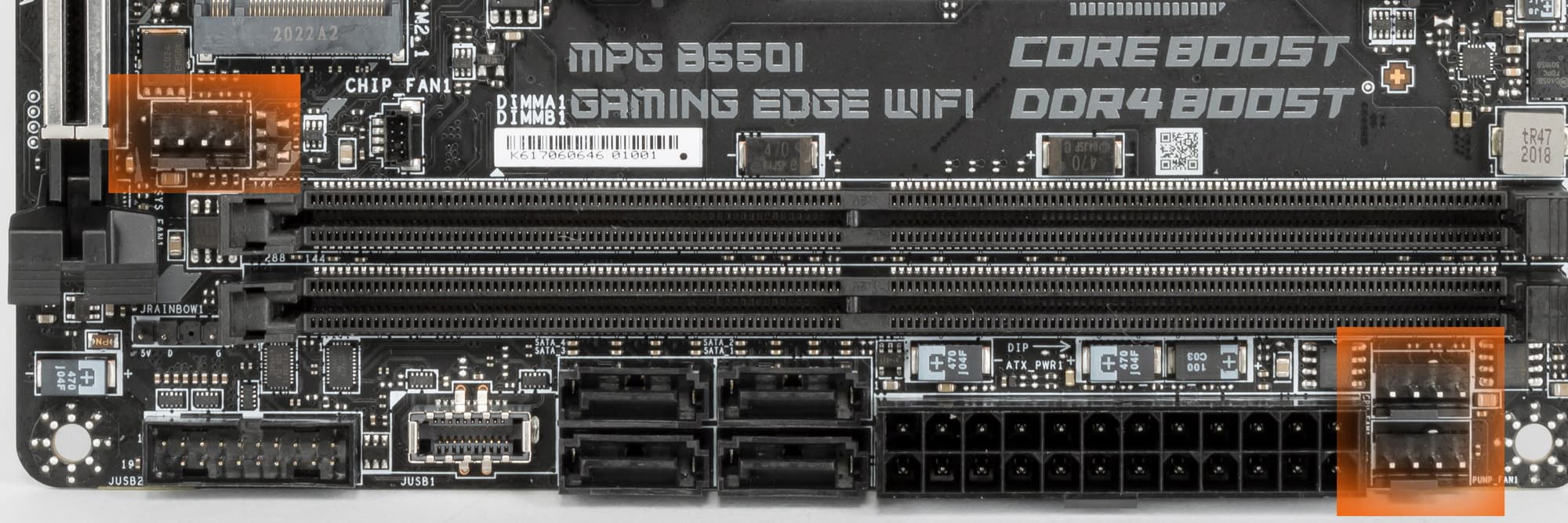

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 3. Схема размещения коннекторов для систем охлаждения выглядит так:

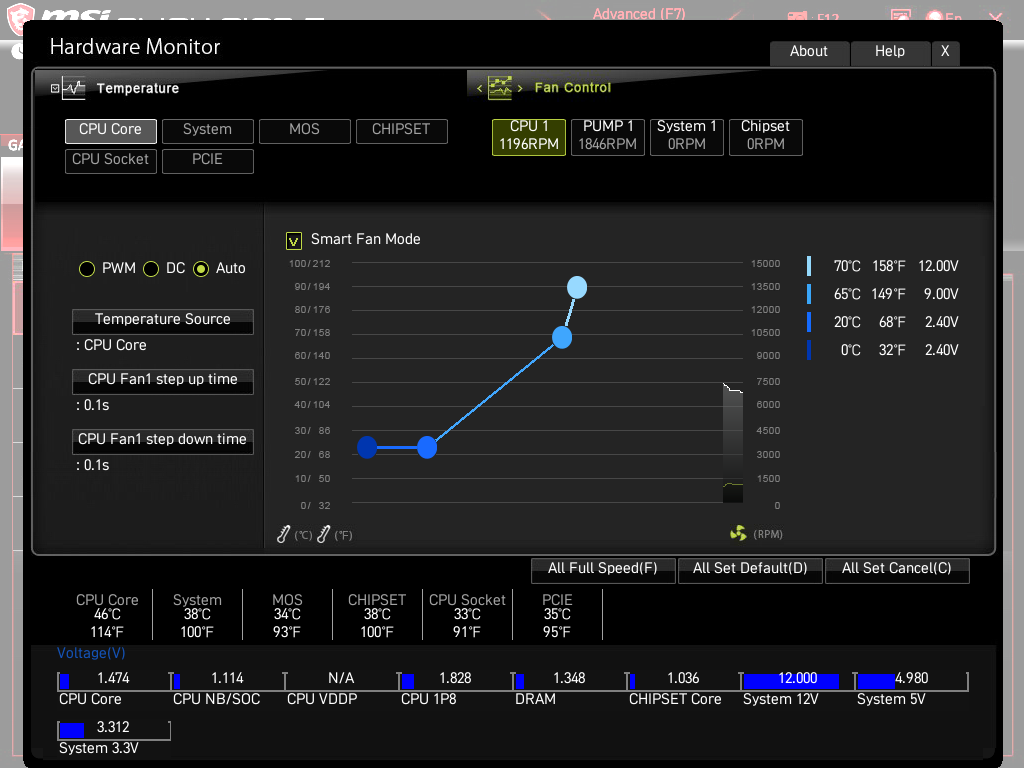

Через ПО или BIOS контролируются все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

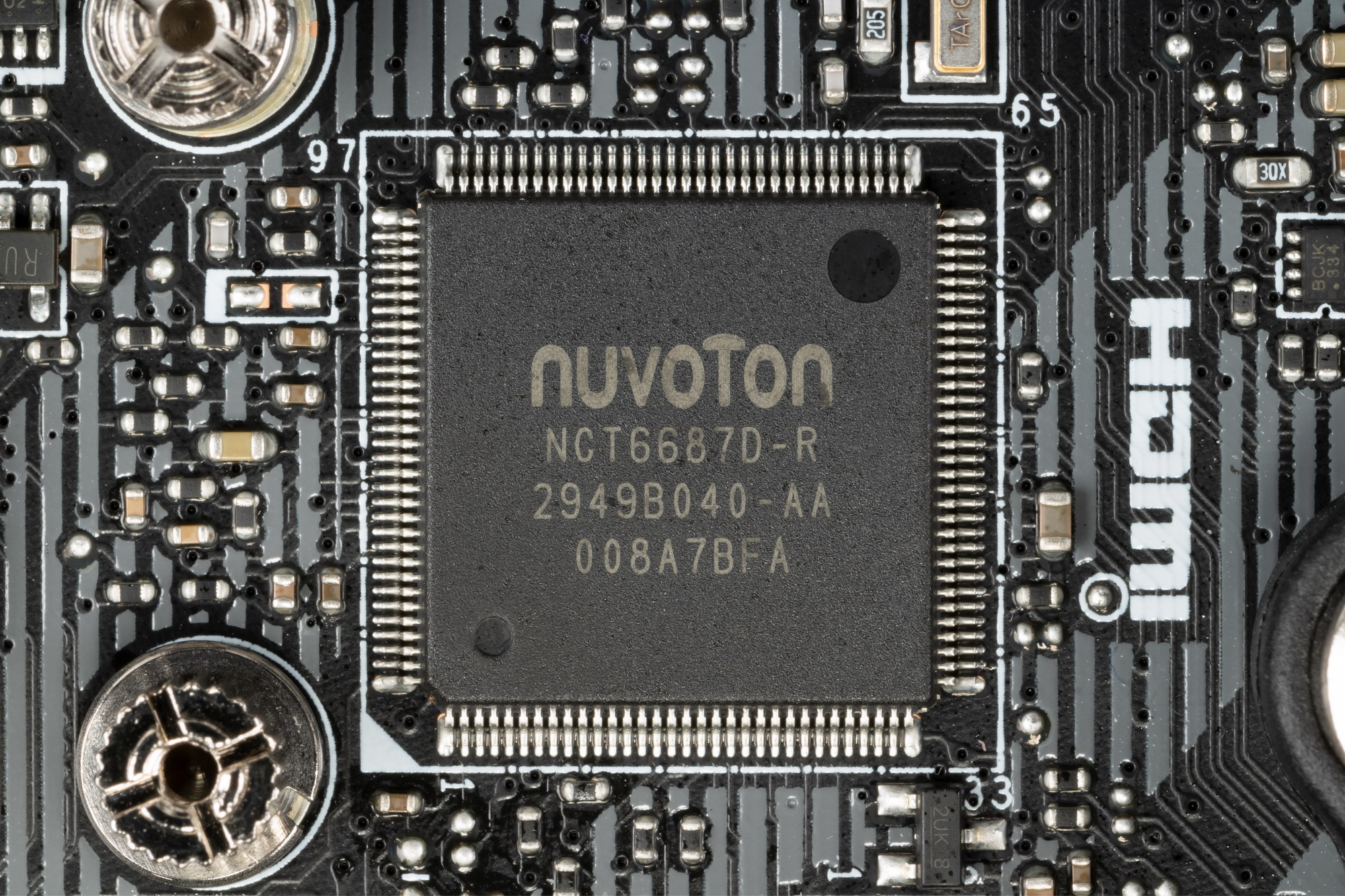

Контролем за работой всех гнезд СО занимается процессор Nuvoton (также осуществляющий получение информации с датчиков и отвечающий за Multi I/O).

Поскольку в 3-м поколении процессоров Ryzen уже есть решения с интегрированным GPU, то у материнской платы имеется вывод встроенной в CPU графики через HDMI 2.1.

Аудиоподсистема

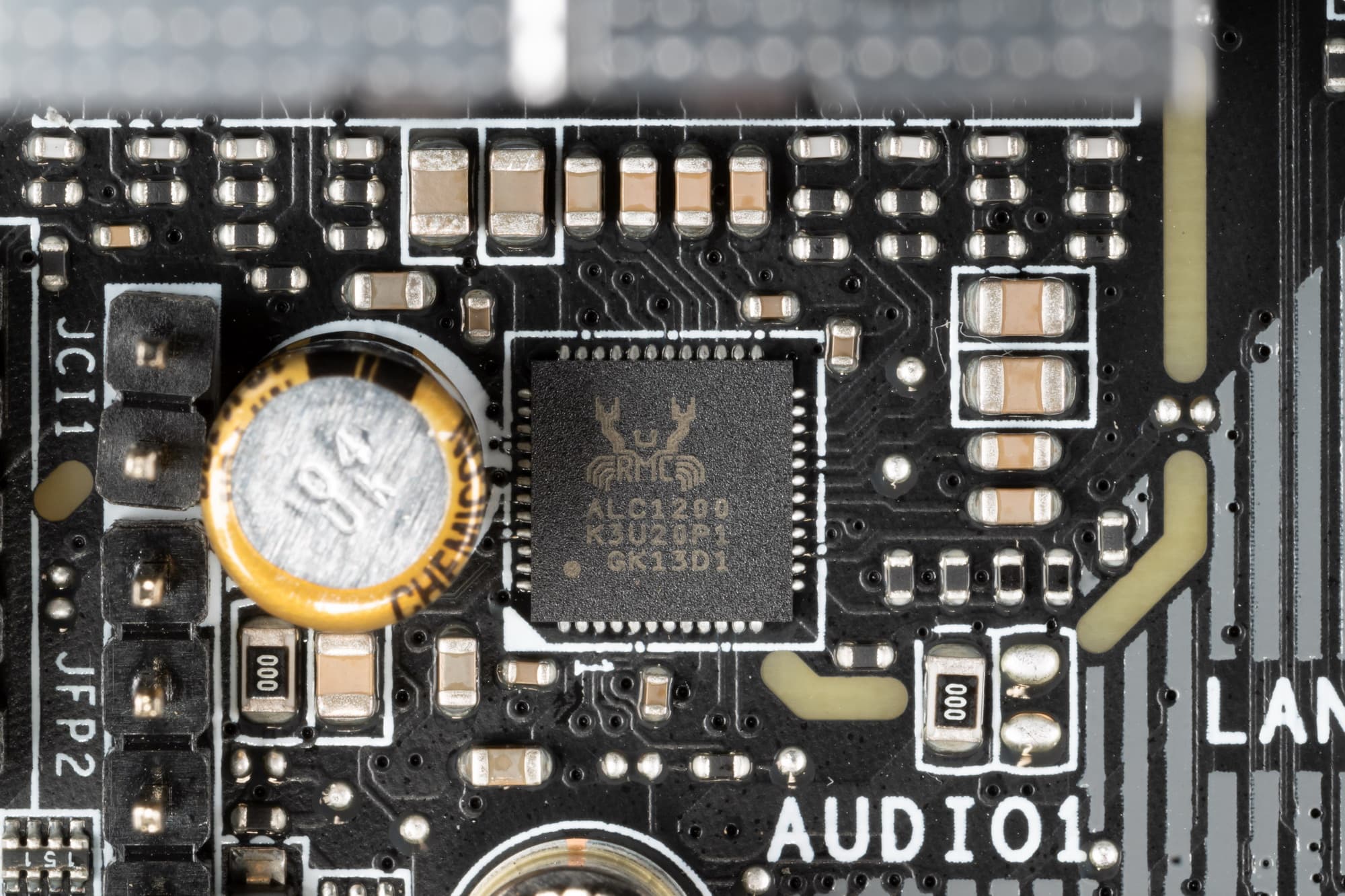

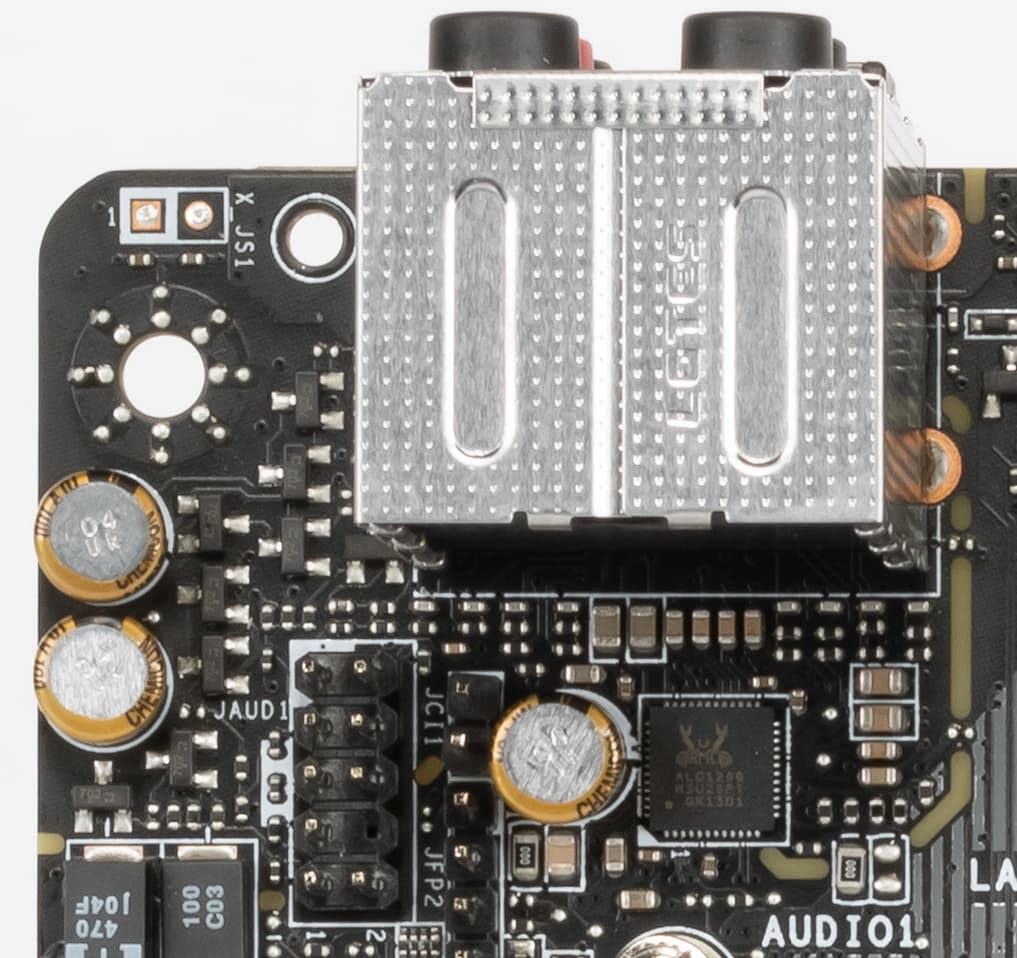

Обычно во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220, однако ради удешевления матплаты в данном случае используется чуть более простая версия — ALC1200. Тем не менее, обеспечивается вывод звука по схемам до 7.1.

Аудиотракт не содержит ни операционных усилителей, ни ЦАП. В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Сообщается, что левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели не имеют привычной нам цветовой окраски, а помечены надписями.

В целом очевидно, что это обычная стандартная аудиоподсистема, способная удовлетворить минимальные запросы пользователей, не ожидающих от звука на материнской плате чудес.

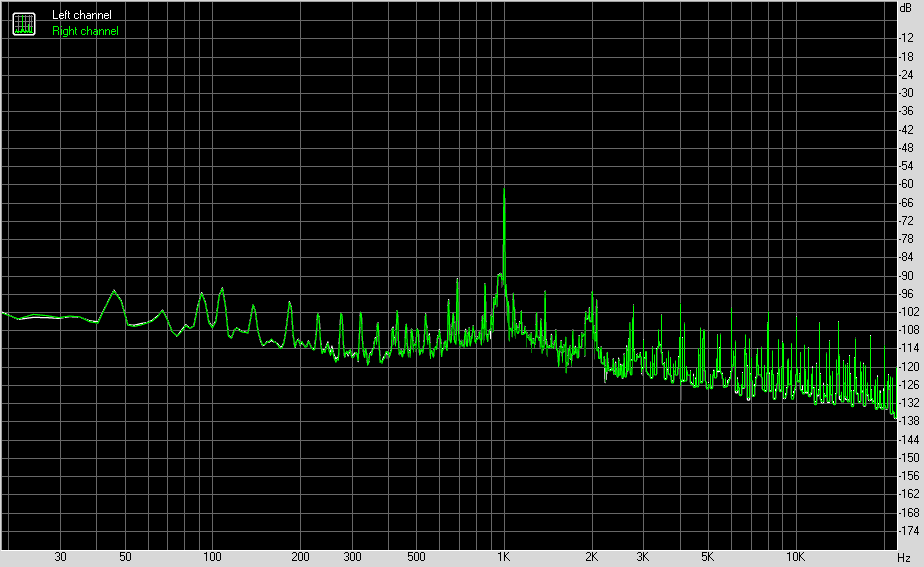

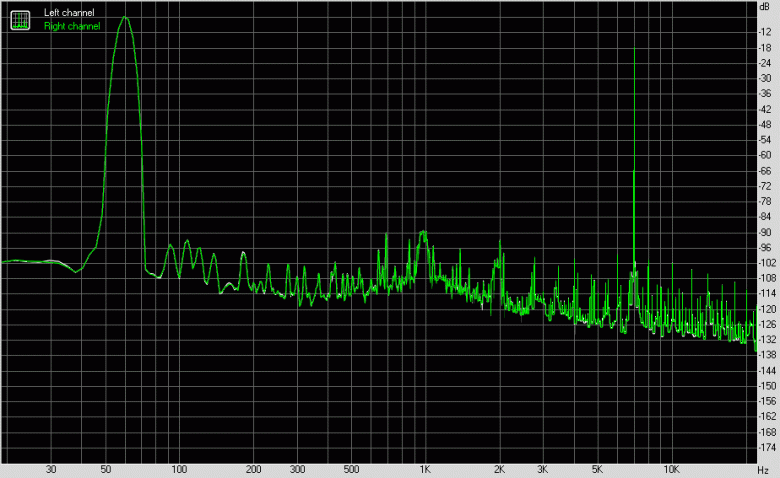

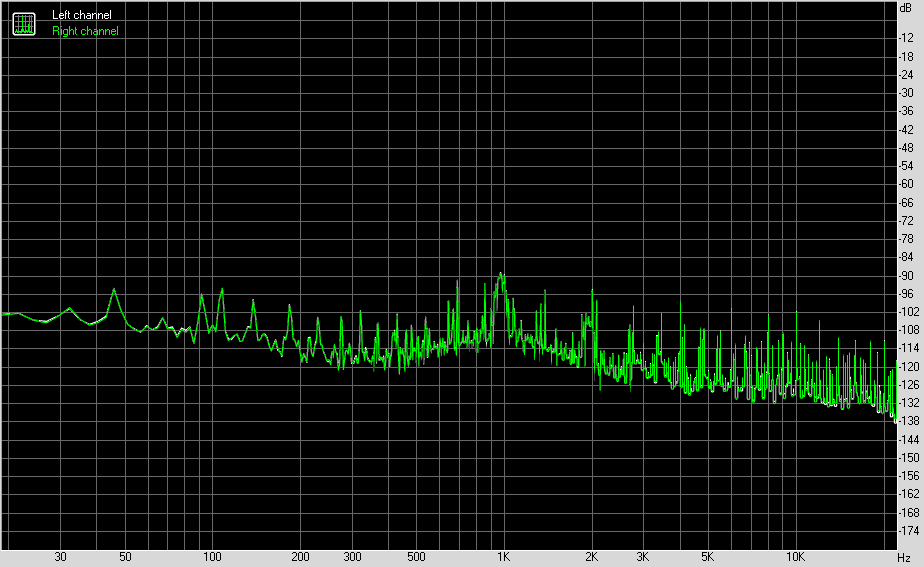

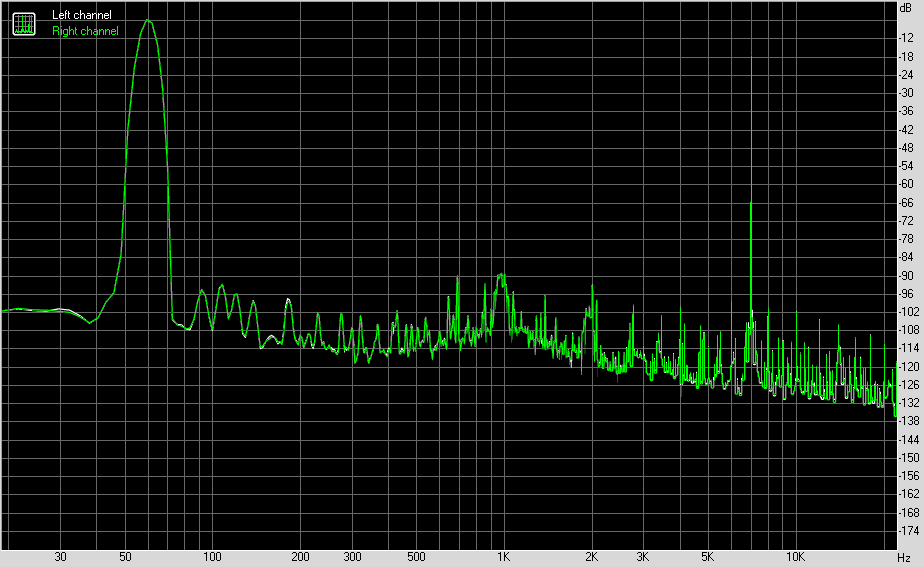

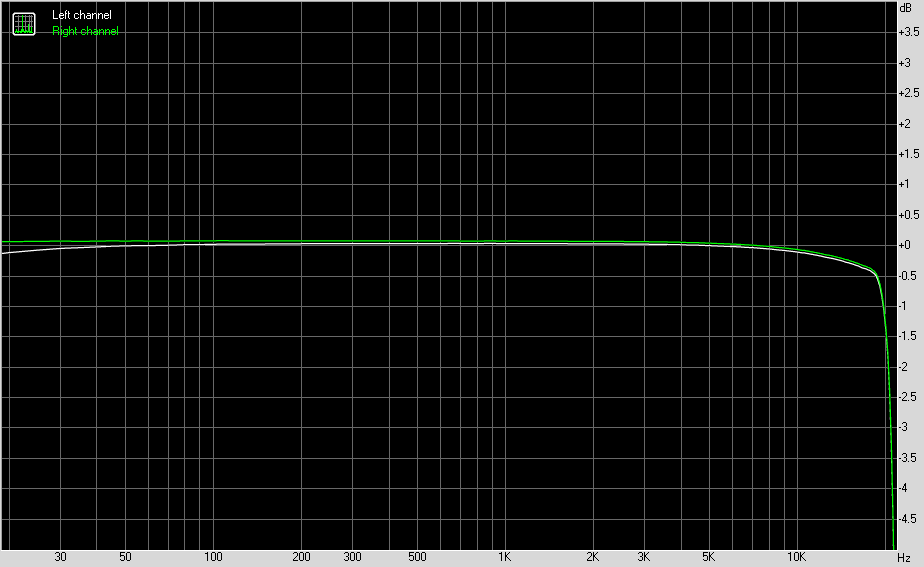

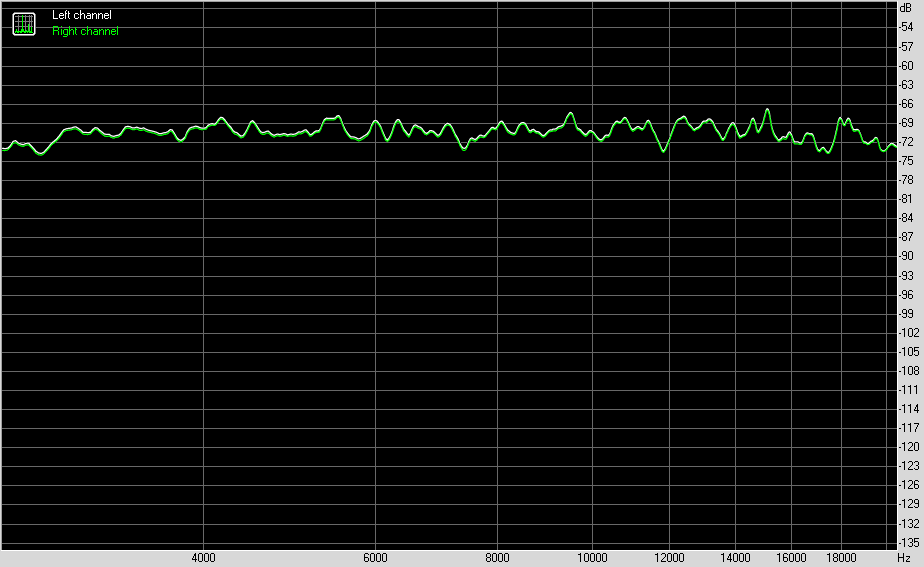

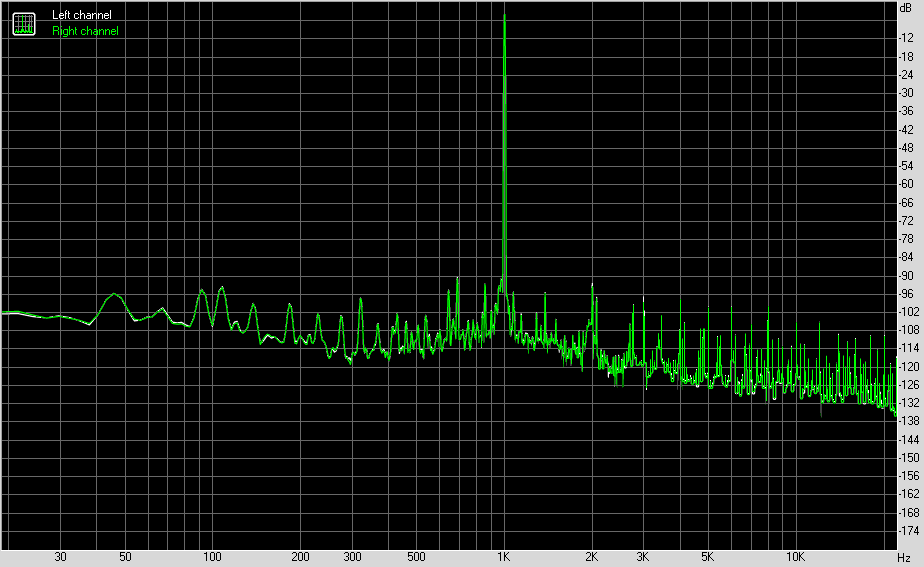

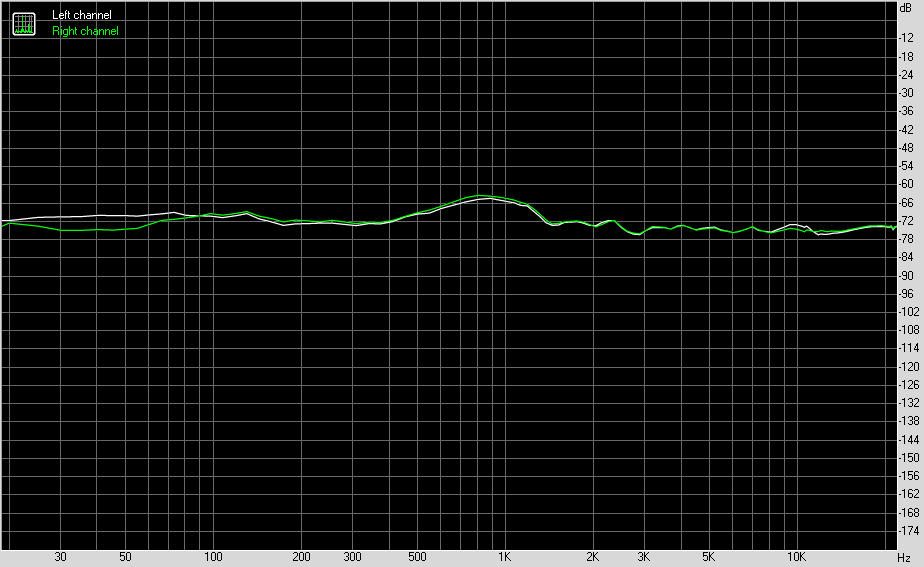

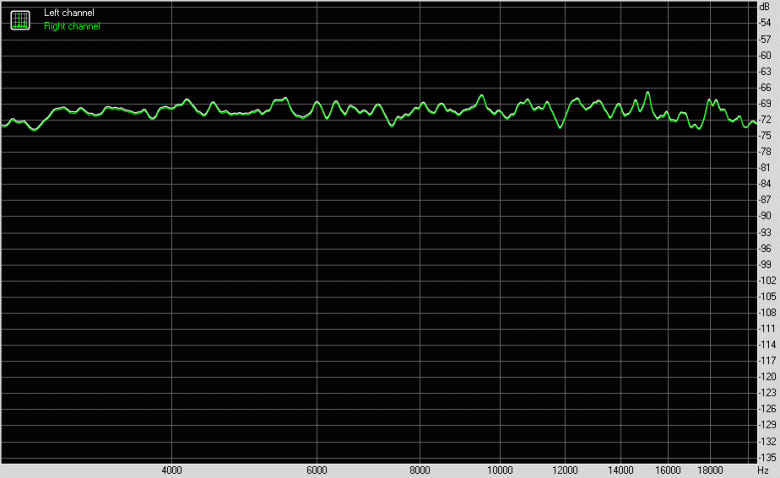

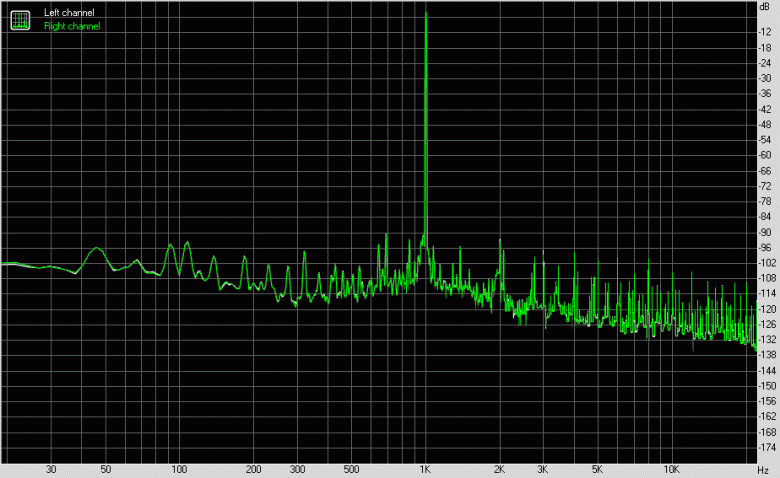

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

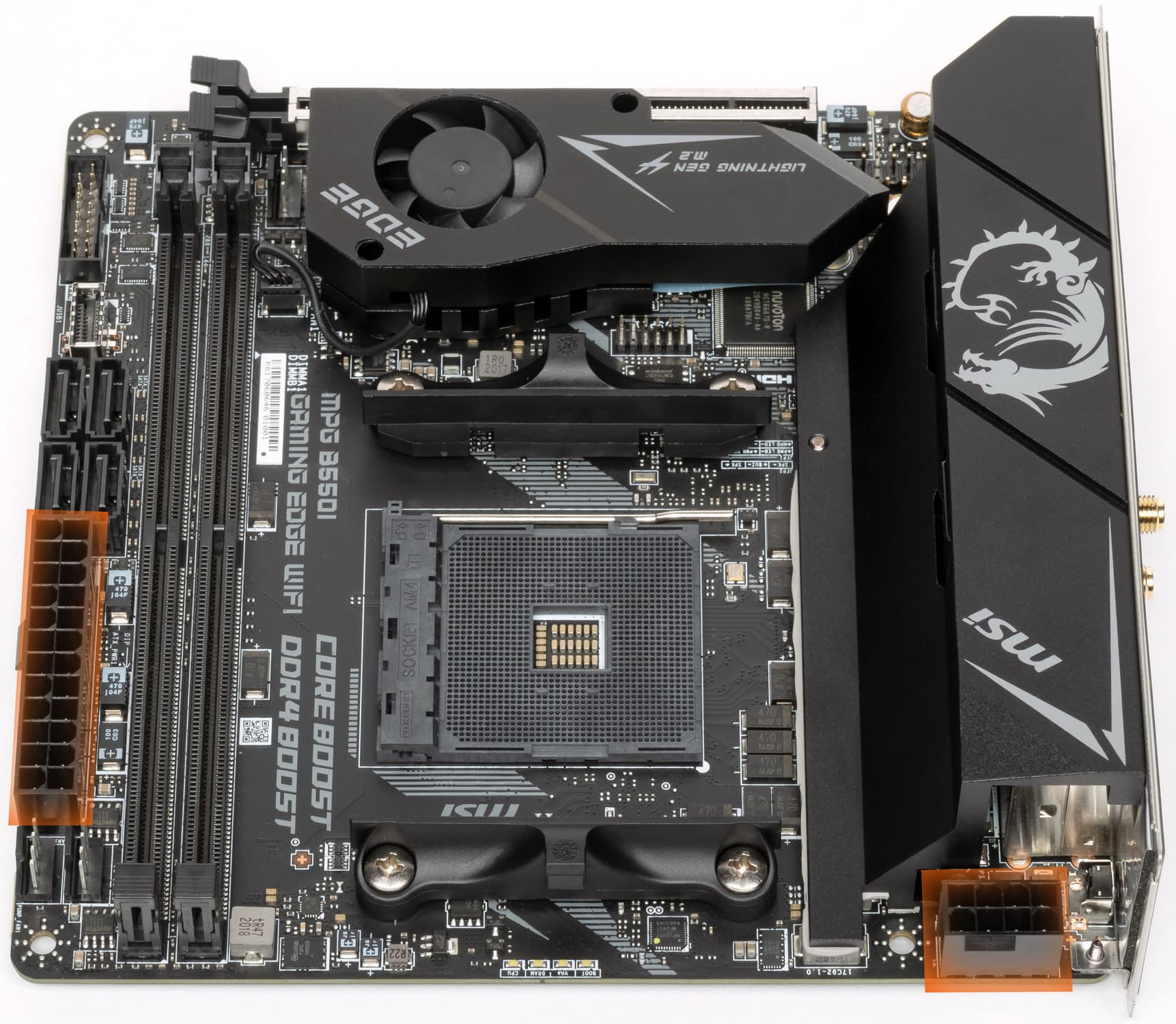

Для питания платы на ней предусмотрены 2 разъема: обычный 24-контактный ATX плюс EPS12V (8-ми контактный).

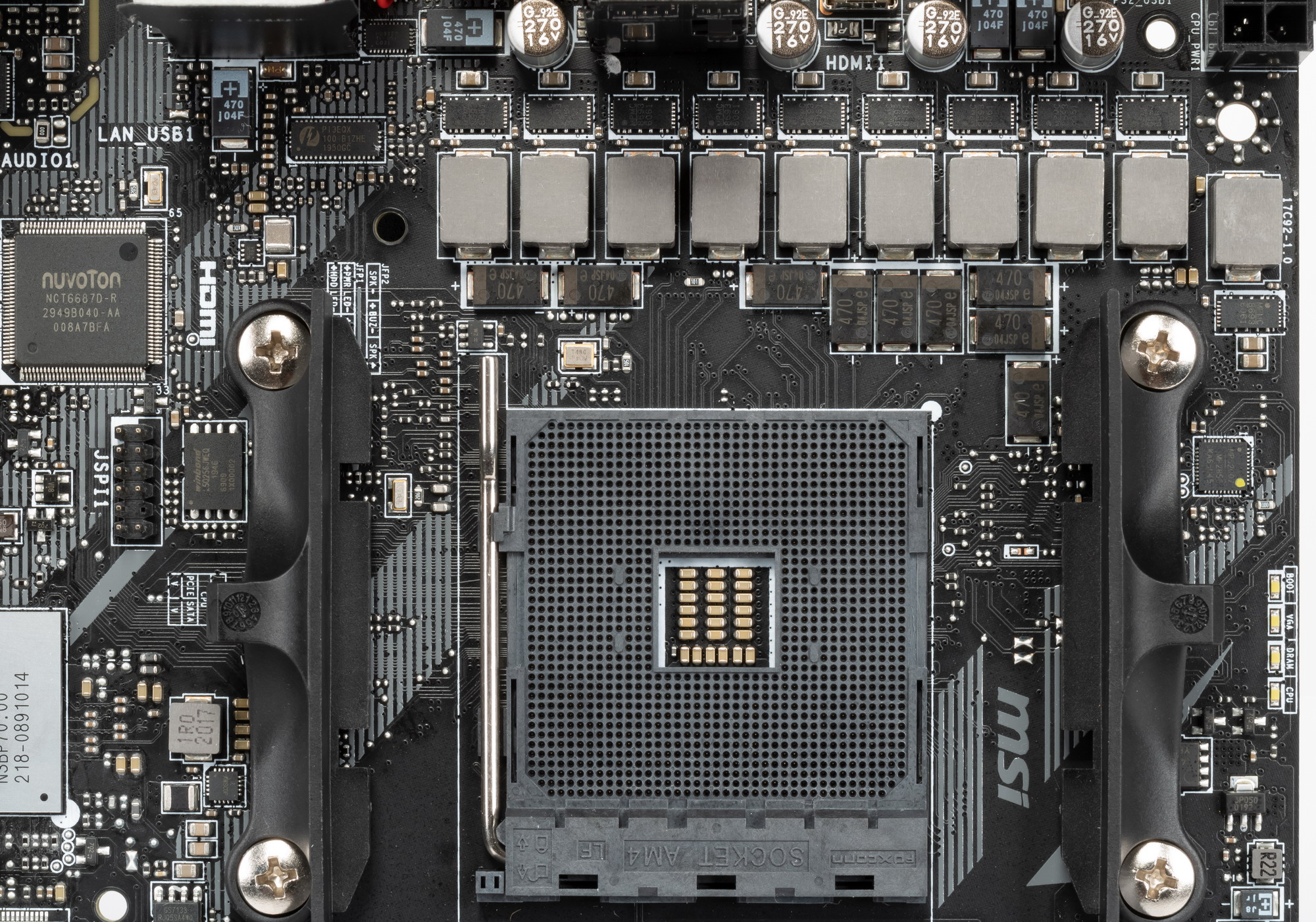

Схема питания весьма неплохая для такой маленькой матплаты, мы видим в сумме 10 фаз.

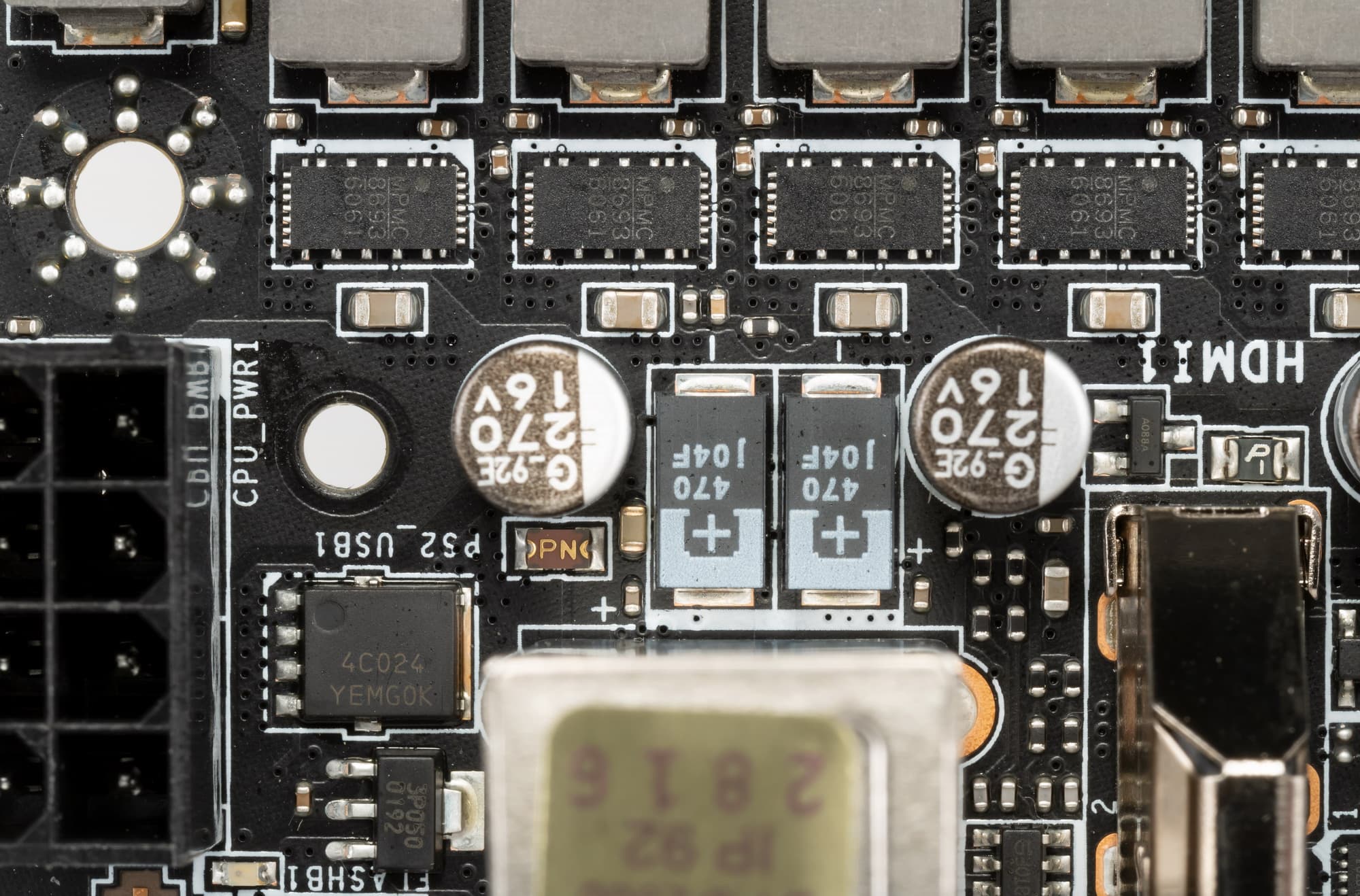

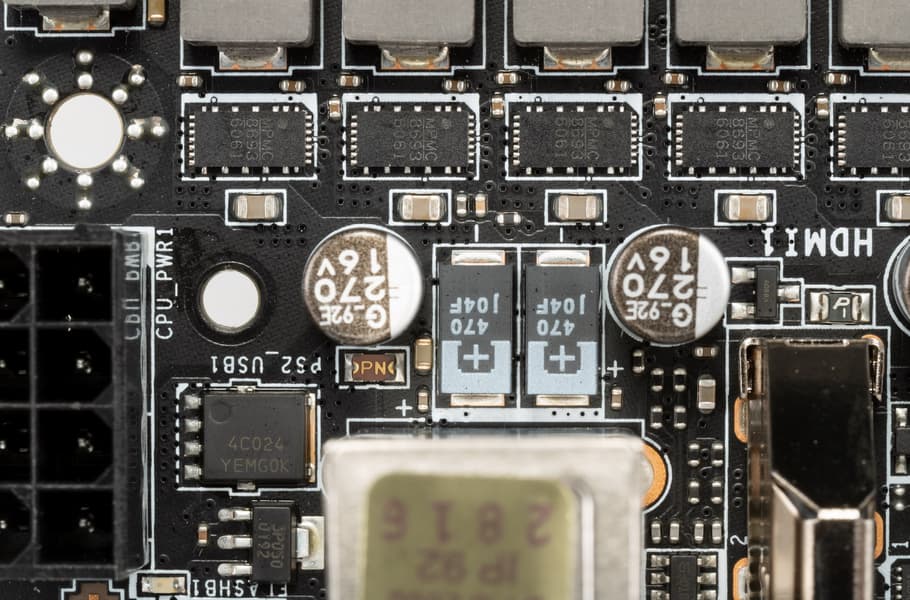

Все каналы фаз имеют по набору из суперферритовой катушки и MOSFET MP86936 от Monolithic Power Systems c максимальной токовой нагрузкой в 60А.

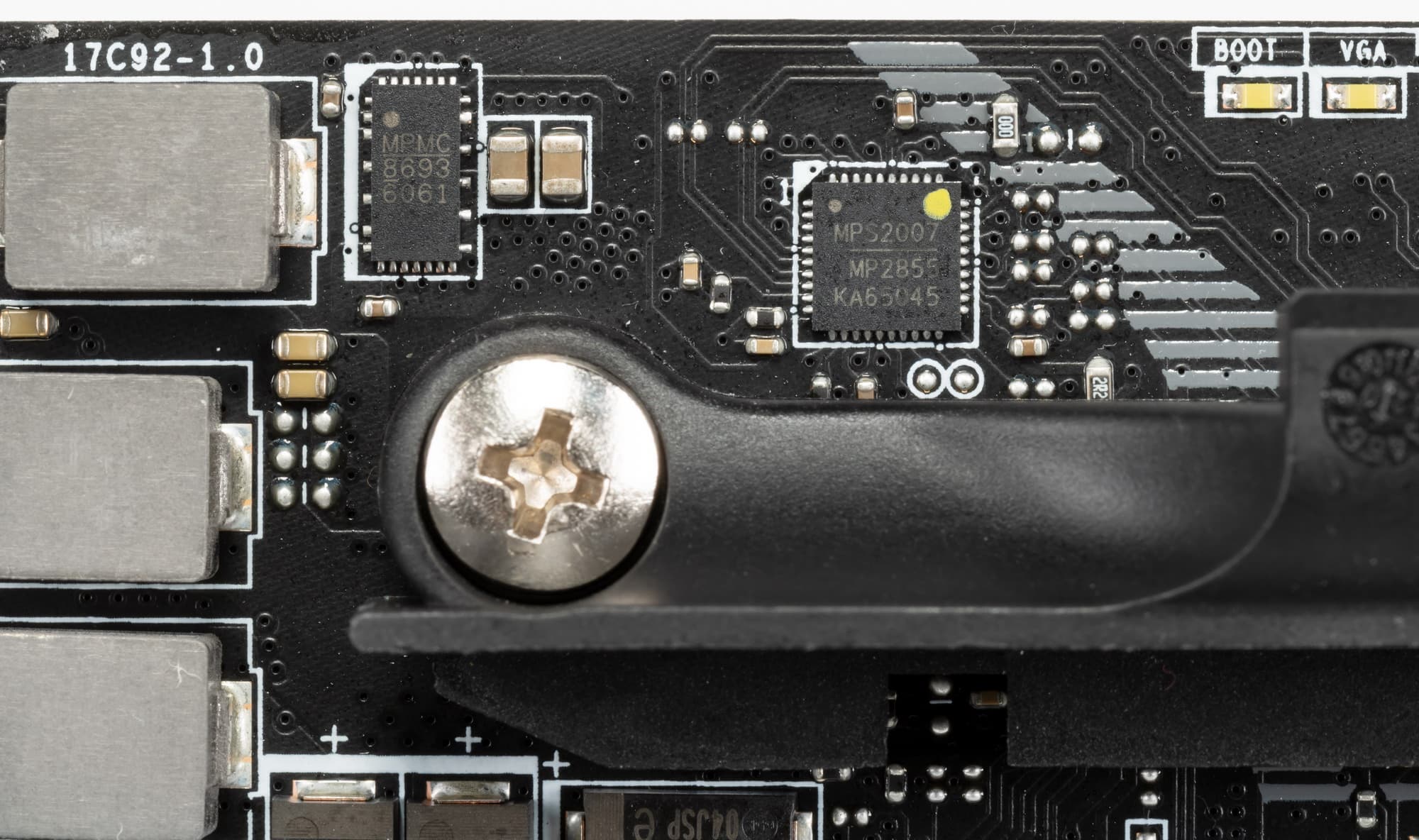

ШИМ-контроллером выступает процессор также от MPS — MP2855, рассчитанный максимум на 10 фаз.

Следовательно используется схема управления фазами напрямую: 8 фаз используются для ядра, а еще 2 — для SoC (они же и для интегрированного в Ryzen GPU).

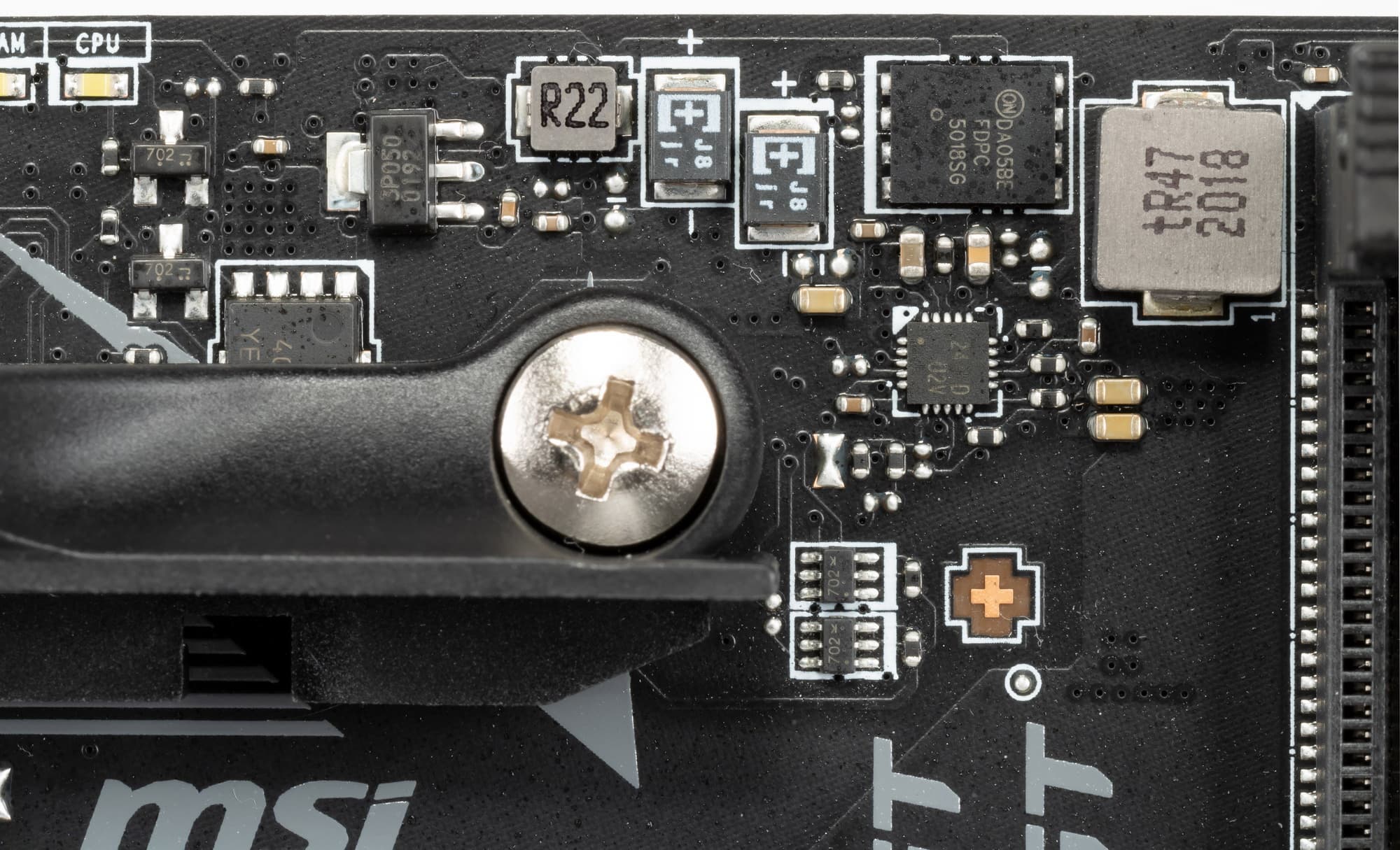

Что касается модулей оперативной памяти, то здесь все проще: реализована однофазная схема с ШИМ-контроллером от Richtek.

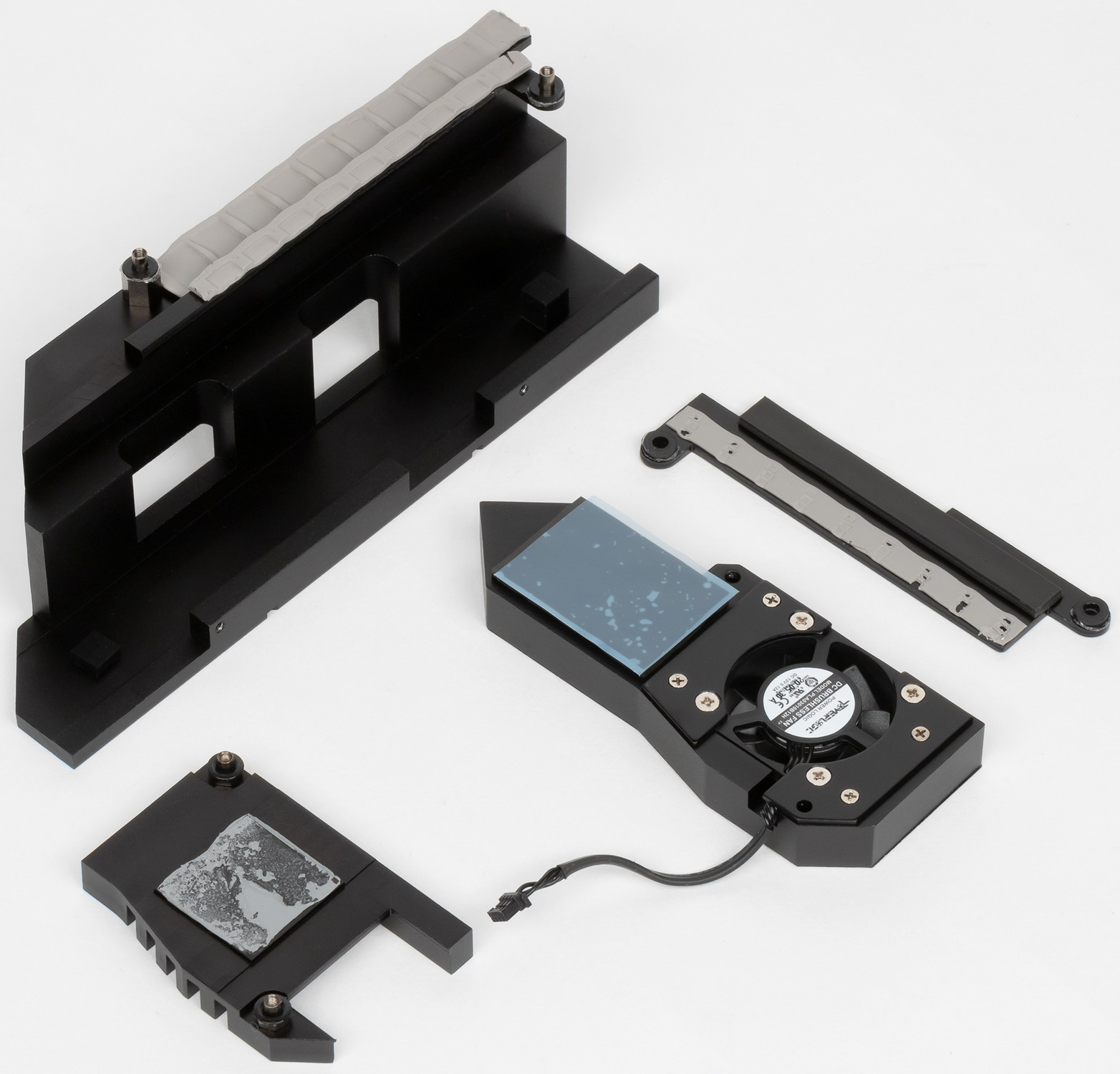

Теперь про охлаждение.

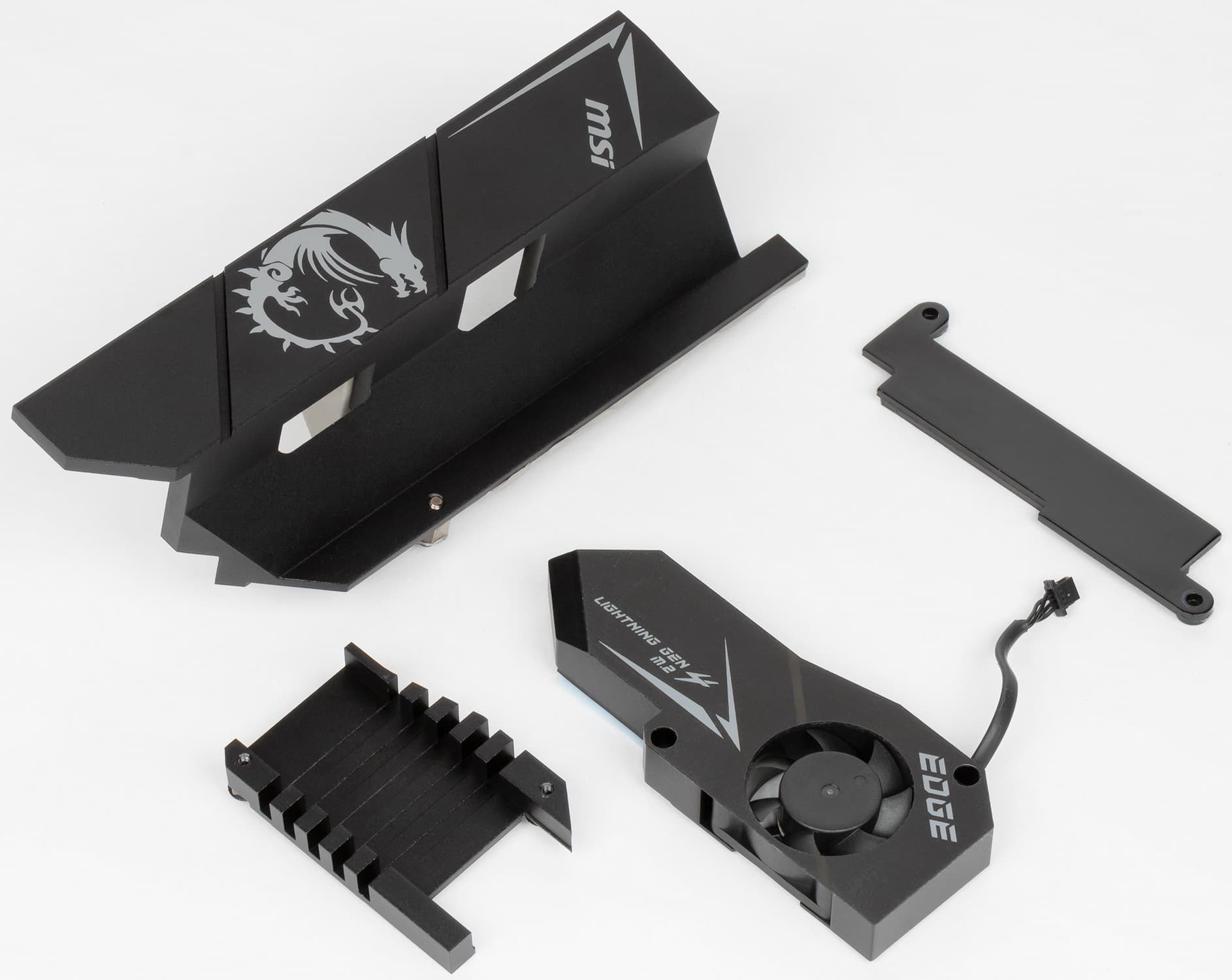

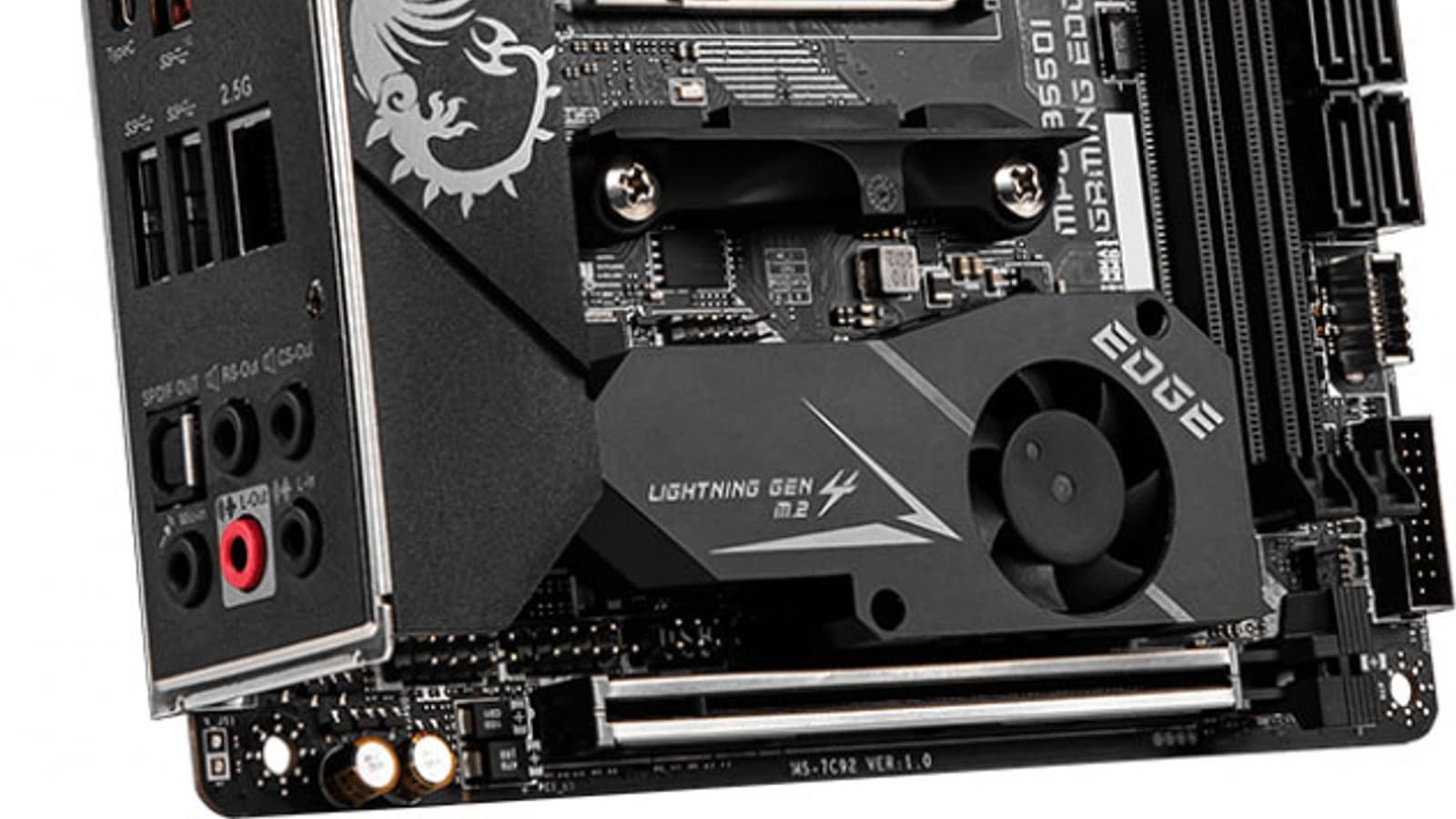

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

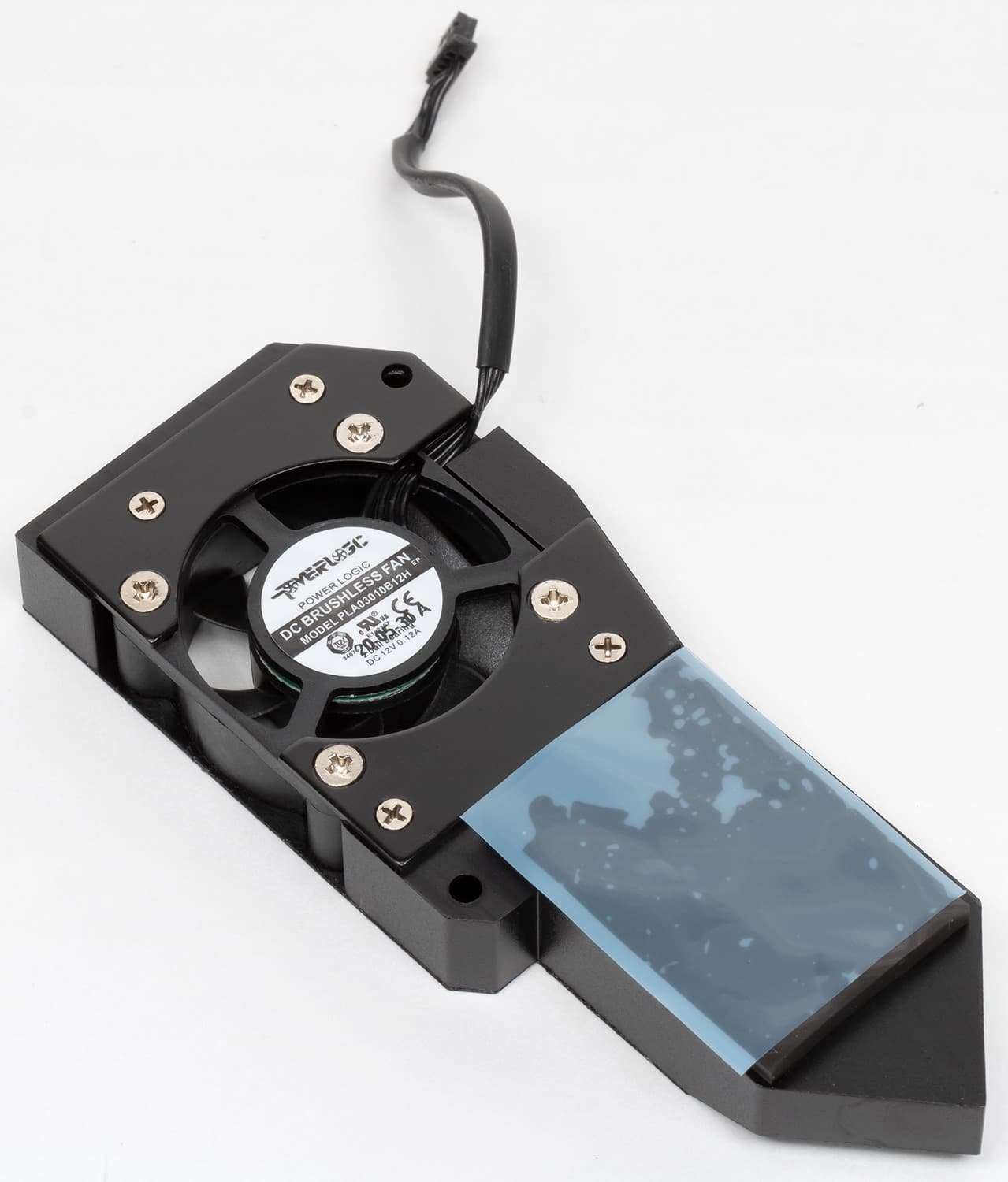

Как мы видим, охлаждение чипсета состоит из двух частей. Первая часть — маленький радиатор, который выполнен в виде этакого лежбища для накопителя M.2_1.

Я уже ранее высказывал недоумение таким решением. Да, есть вторая часть — массивный радиатор, покрывающий модуль M.2, имеющий вентилятор. Поэтому если в M.2_1 нет накопителя — проблем нет. Более того, вентилятор вообще не нужен, да он и не включится (правда?!). А вот есть в M.2_1 установлен накопитель, то получается «петрушка» какая-то. Мало того, что охлаждение от верхнего радиатора с вентилятором не дойдет до чипсета, так еще и отвод тепла от масенького радиатора на чипсете будет затруднен.

Насчет того «правда?!»: до последней версии BIOS в нем была ошибка привязки включения работы вентилятора на M.2_1 радиатора к температуре... процессора, а не чипсета. Получался абсурд полный: чипсет холодный (к тому же в M.2_1 нет накопителя), но процессор нагревается сильно, и на чипсете включается вентилятор. Как и наоборот: в M.2_1 установлен накопитель, идет массированное копирование огромных файлов, что вызывает нагрев модуля в M.2, плюс нагрев самого В550, но на CPU нагрузка невелика, он не греется, и вентилятор не включается. В последней версии это исправили.

VRM-секция имеет свой большой радиатор. Кроме того, с оборотной стороны есть дополнительная пластина охлаждения этой области печатной платы.

Ну и надо добавить, что из-за расположения M.2_2 на оборотной стороне платы охлаждения там нет.

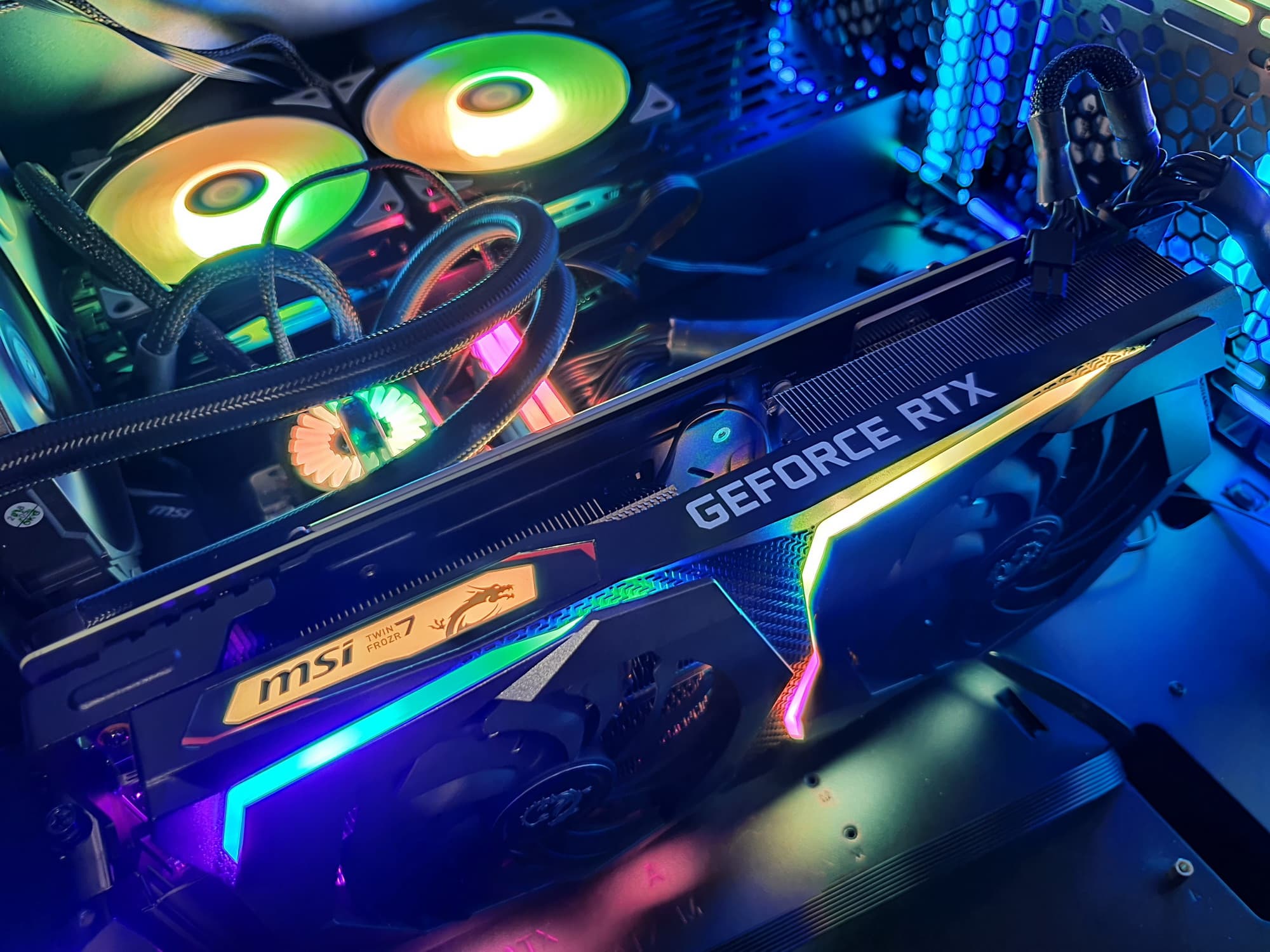

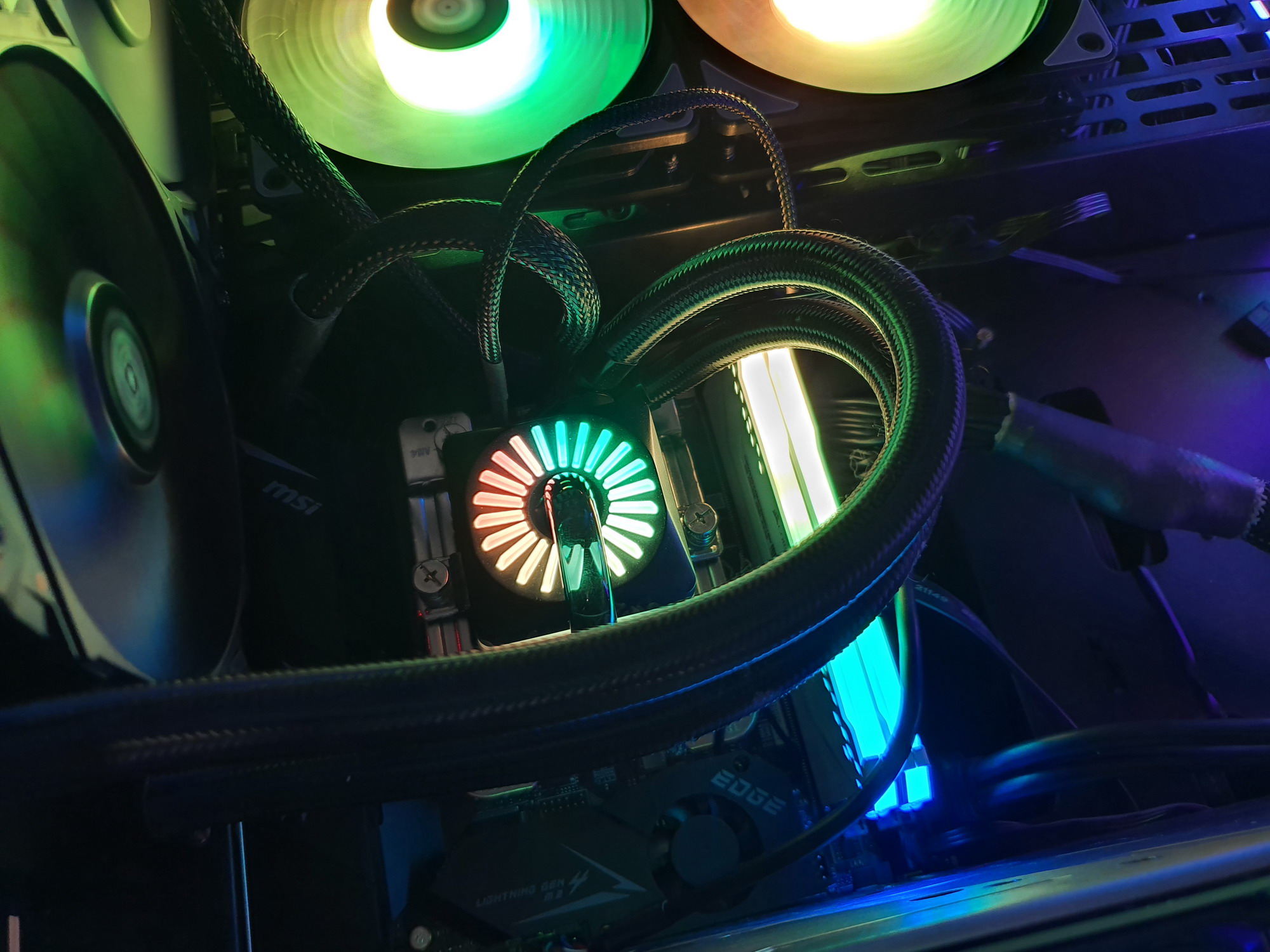

Подсветка

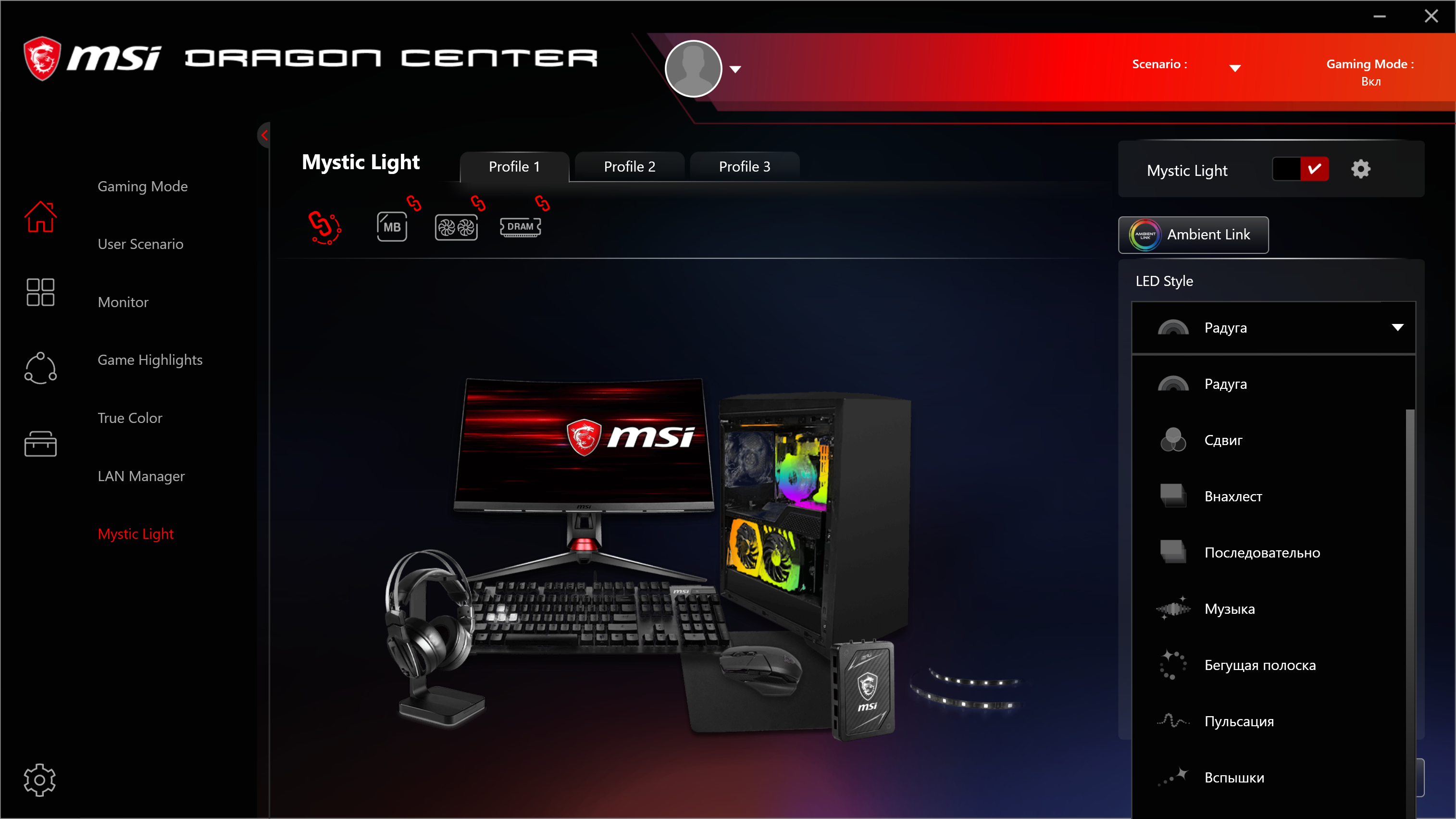

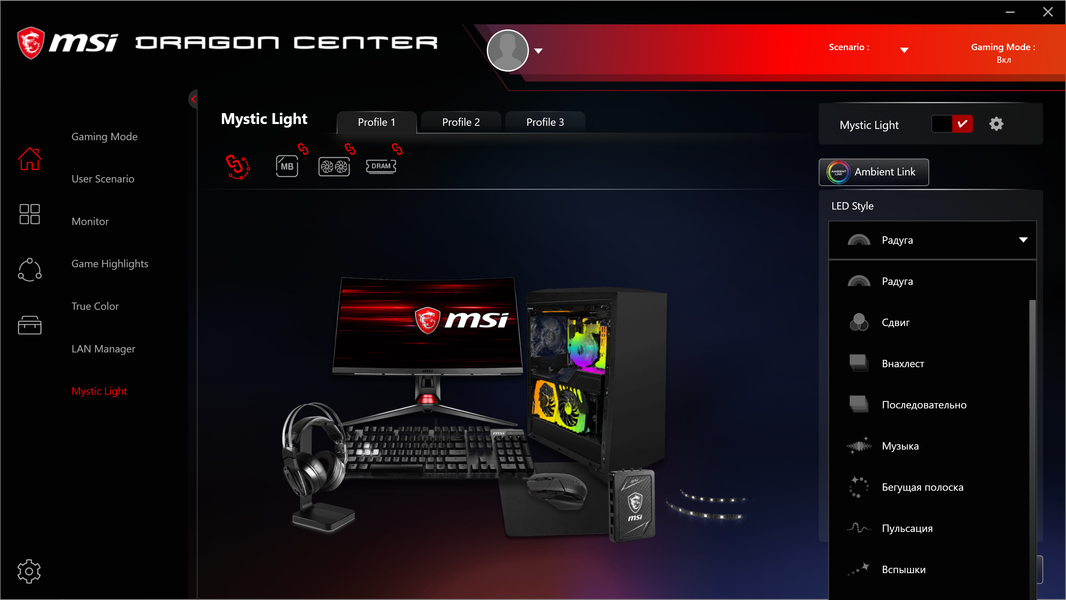

Несмотря на то, платы в серии MPG обычно оснащаются подсветкой (пусть и не супер-помпезной, как у MEG), в данном случае ее на очень маленькой плате нет вообще. Разумеется, мы помним про разъем для подключения внешней ARGB подсветки, и уже ею можно управлять через программу Dragon Center.

Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая MSI. А кому не нравится — всегда подсветку можно выключить через то же ПО (или в BIOS) или переключателем на самой плате.

Программное обеспечение под Windows

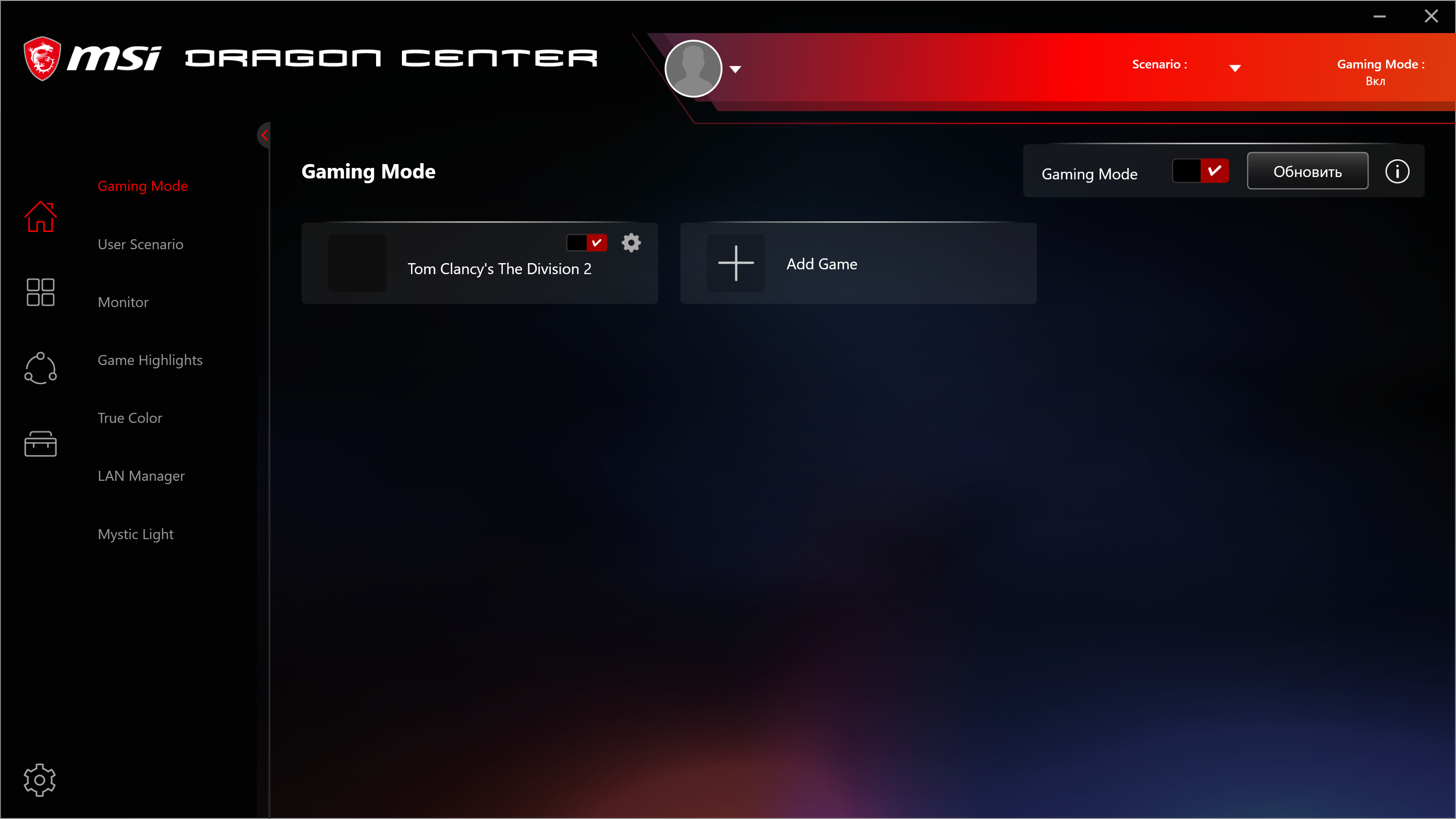

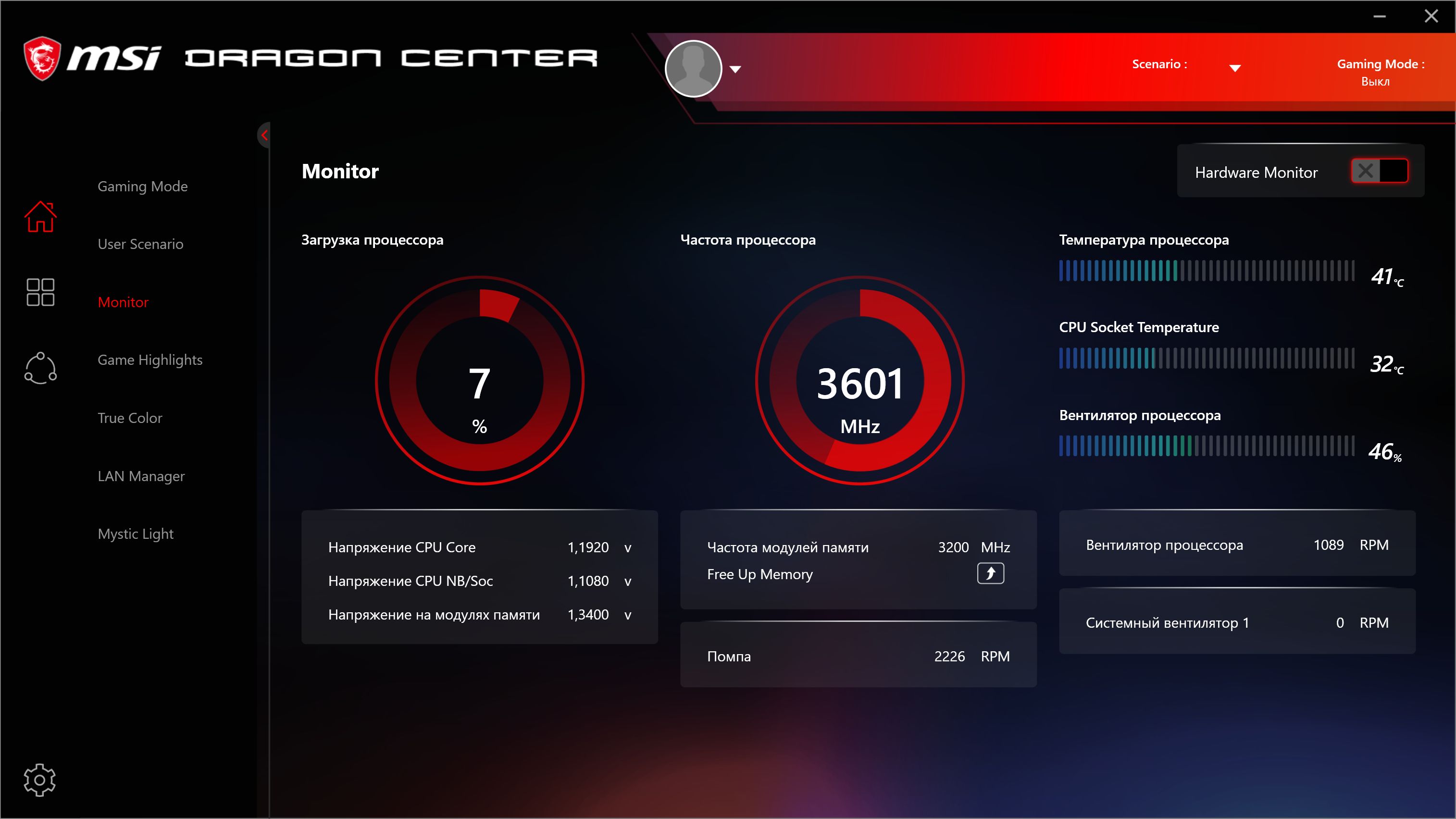

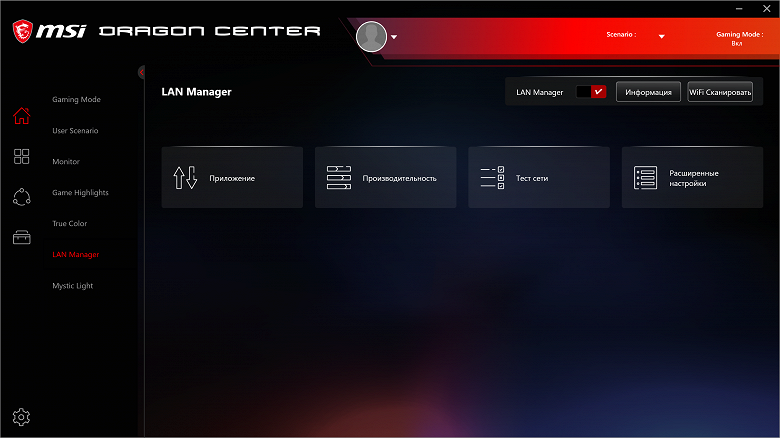

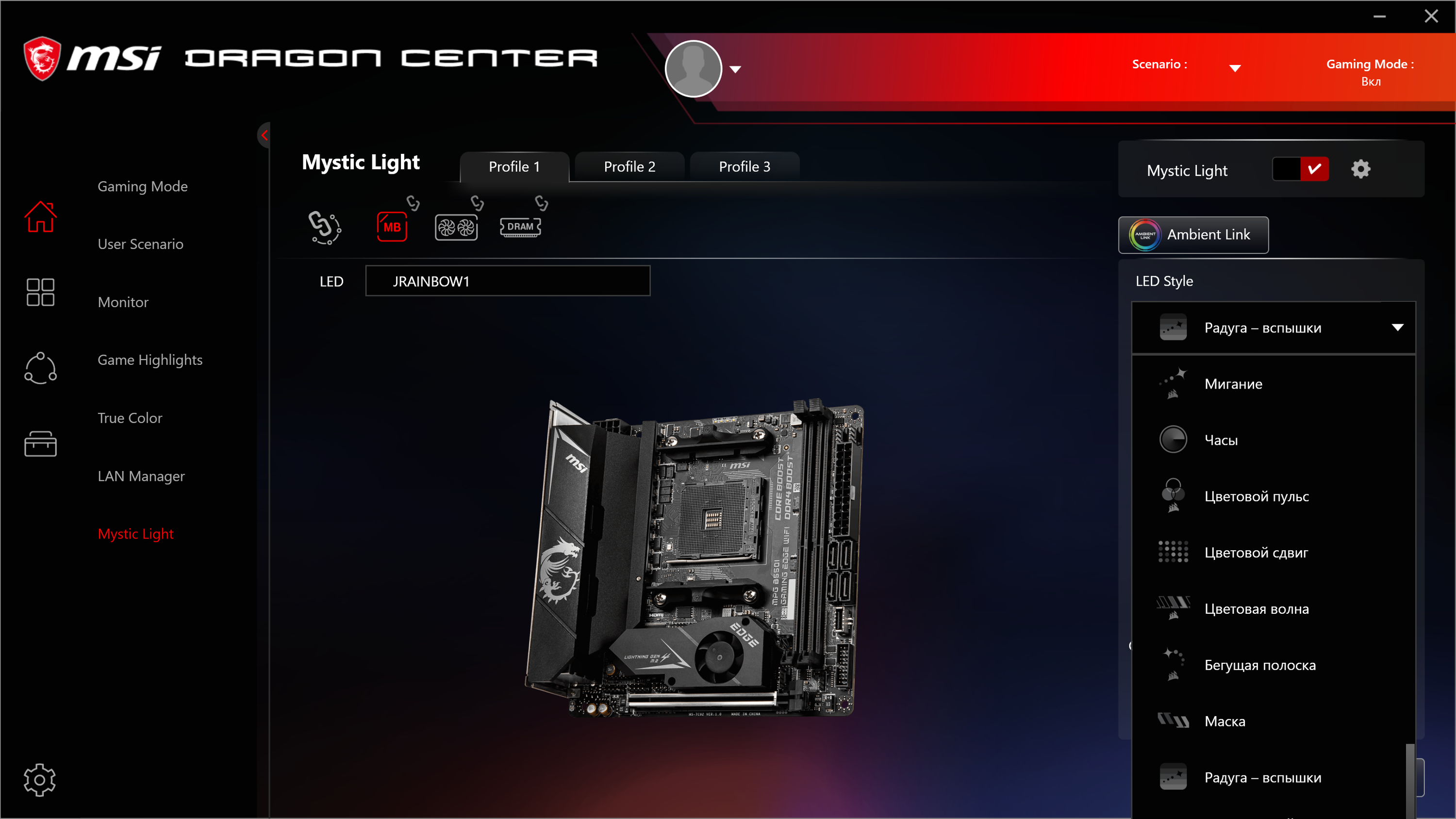

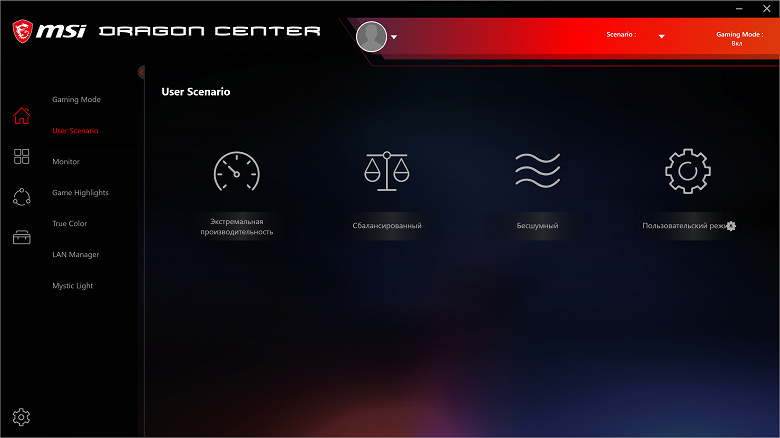

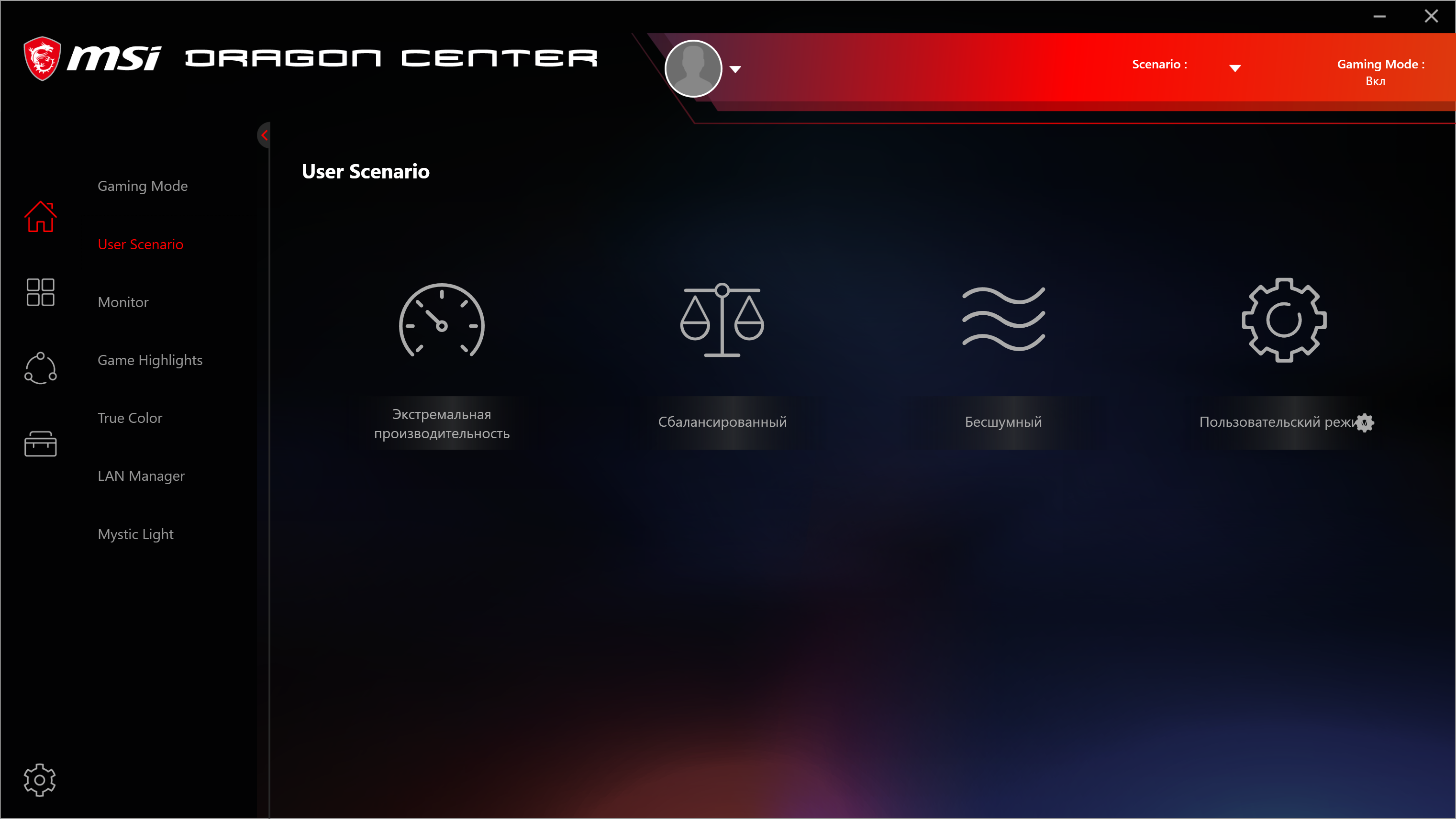

Фирменное ПО от MSI

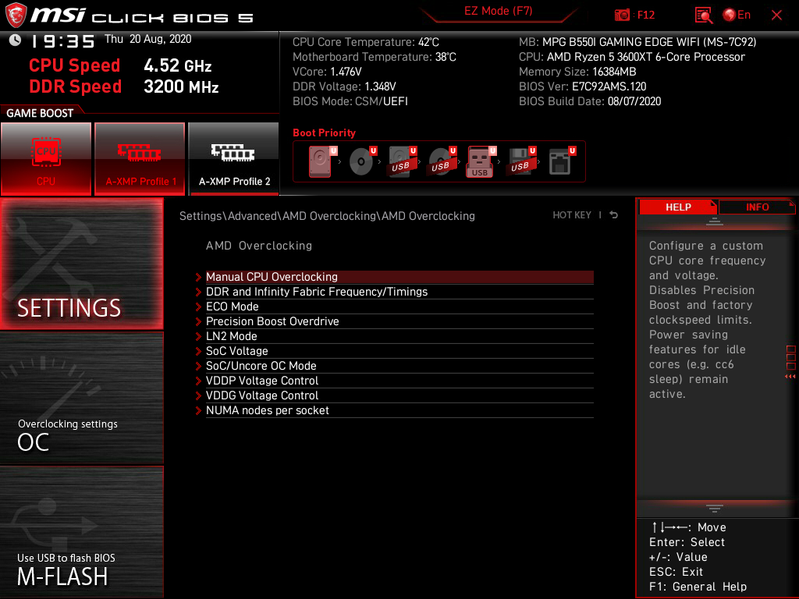

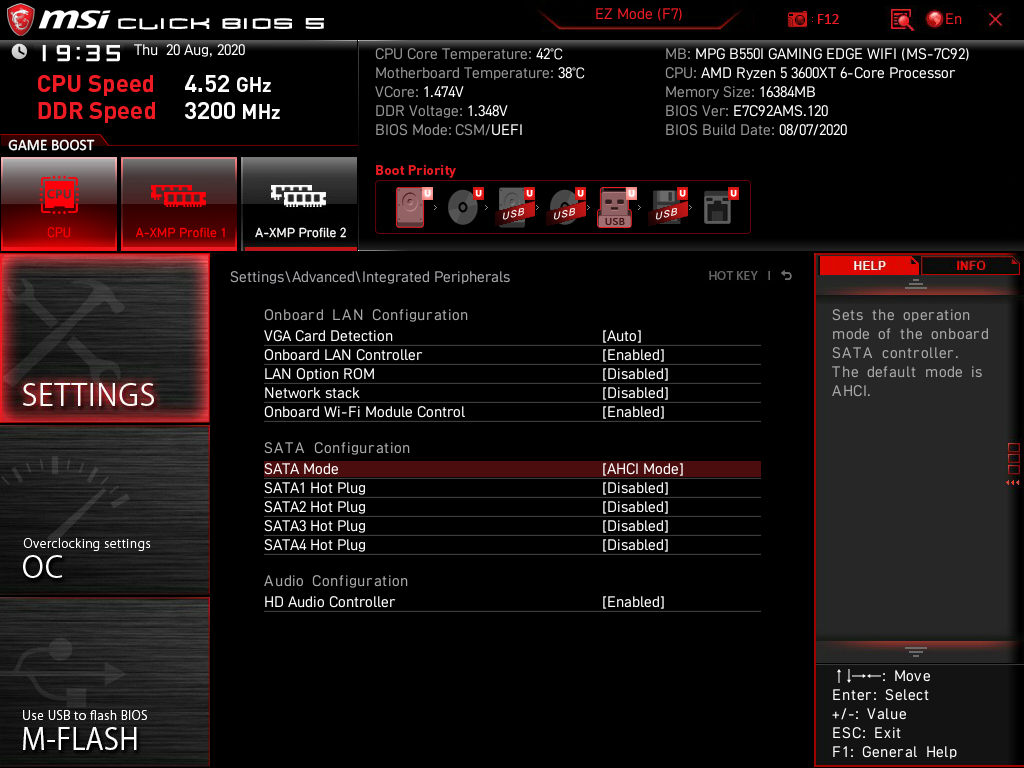

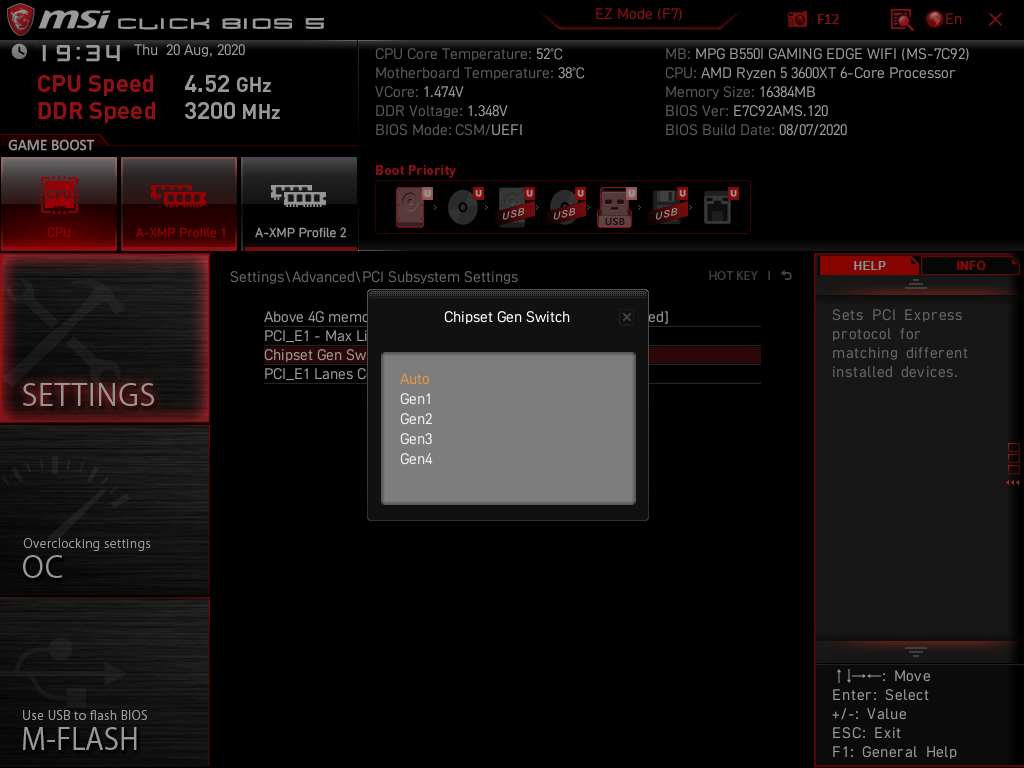

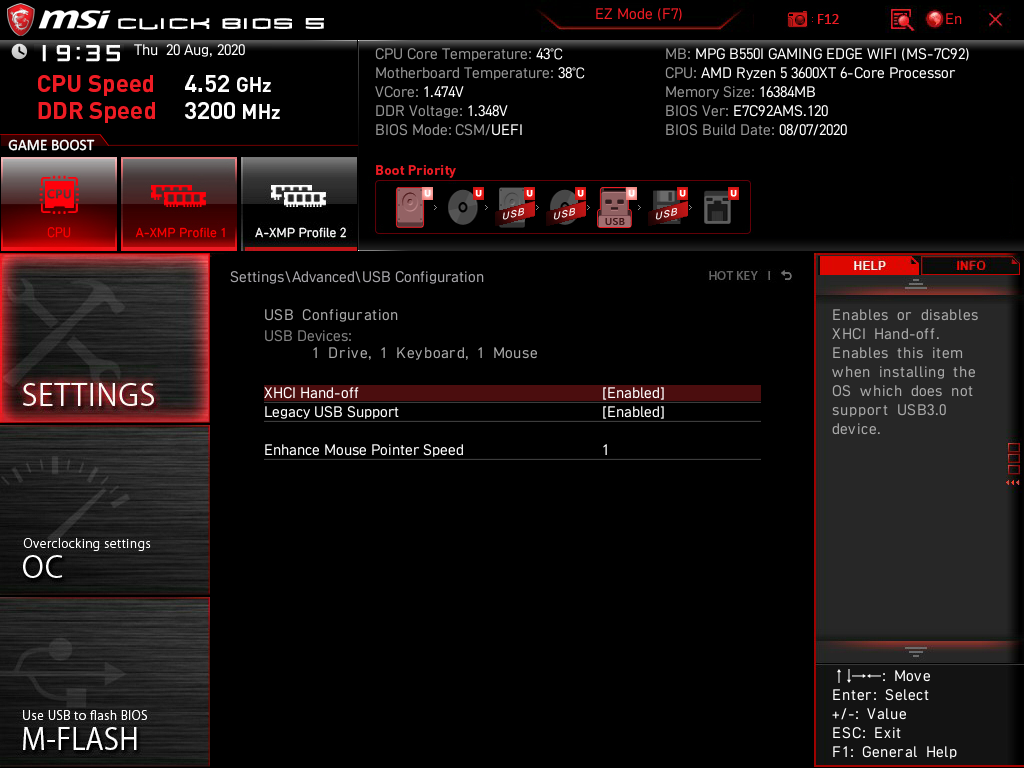

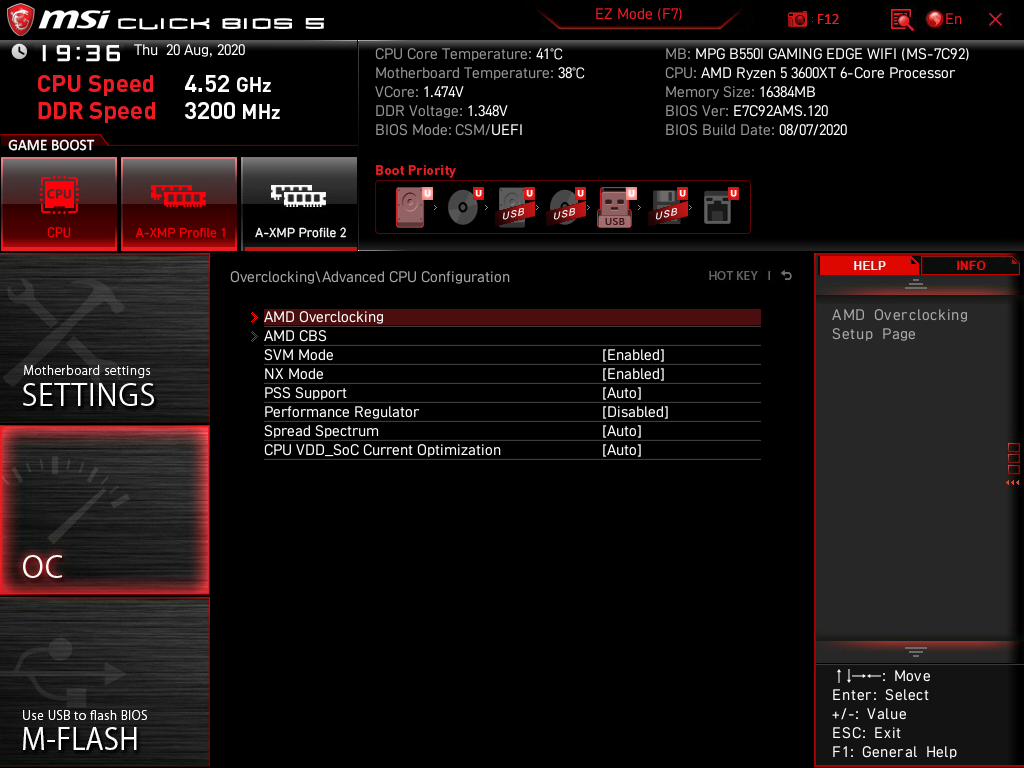

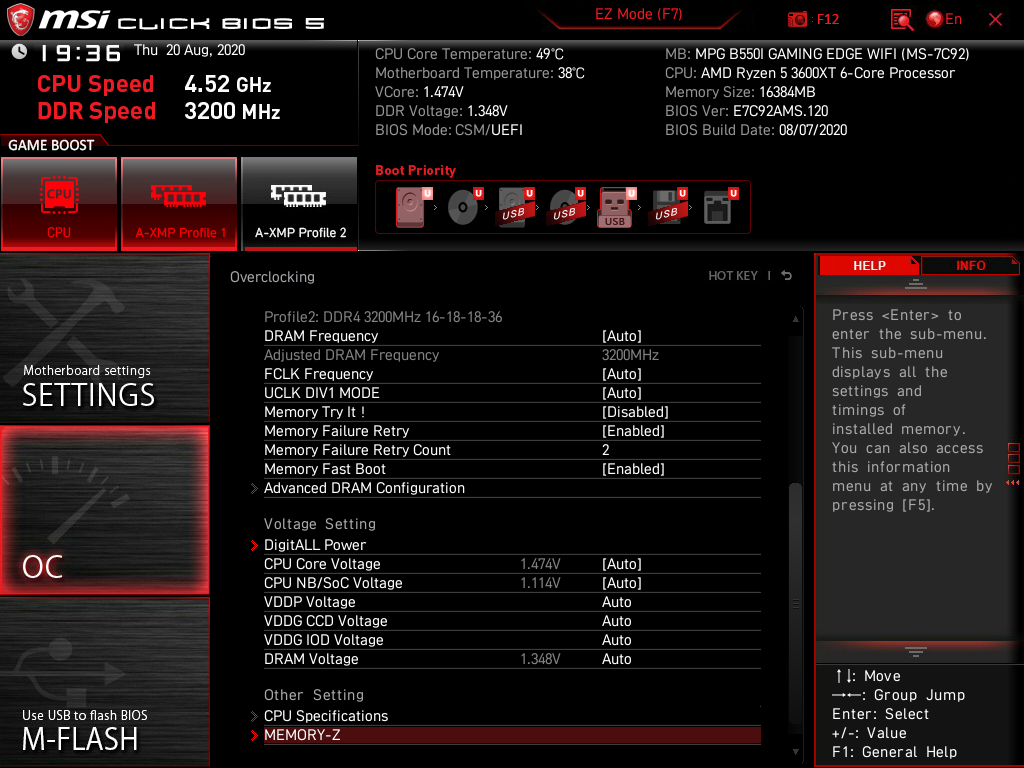

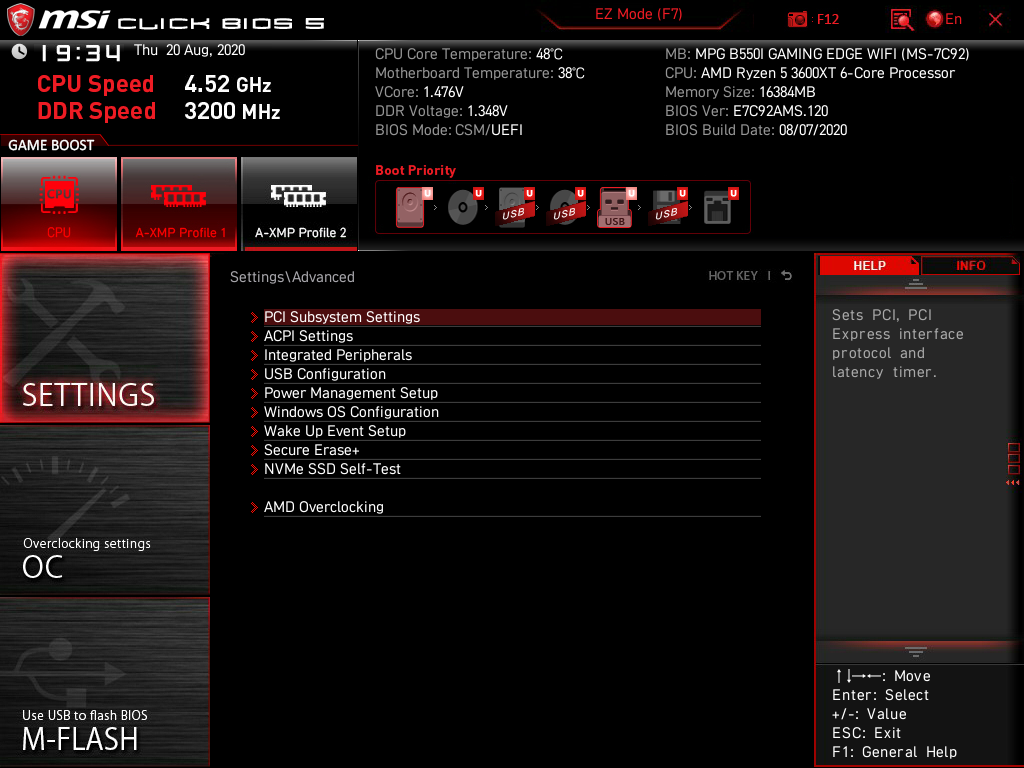

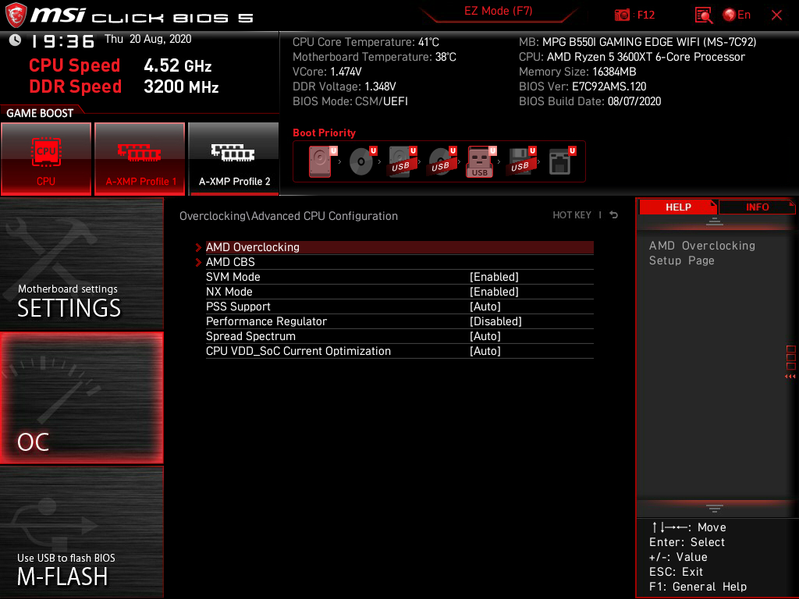

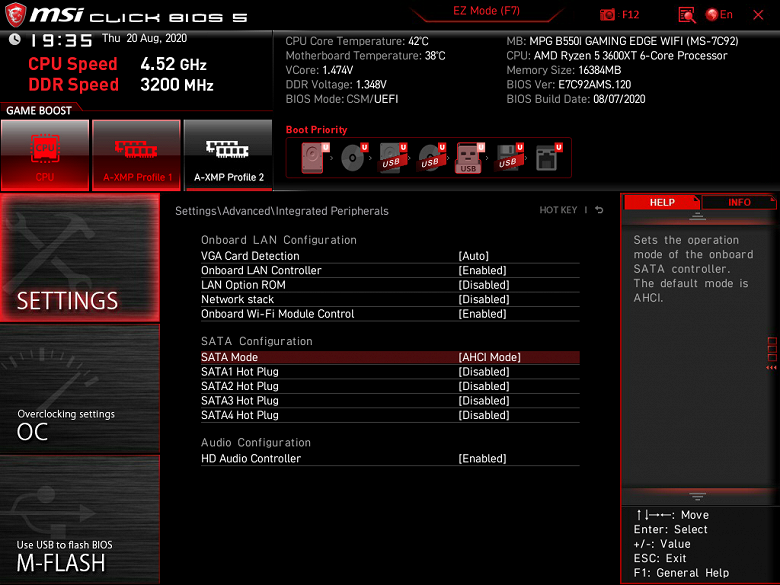

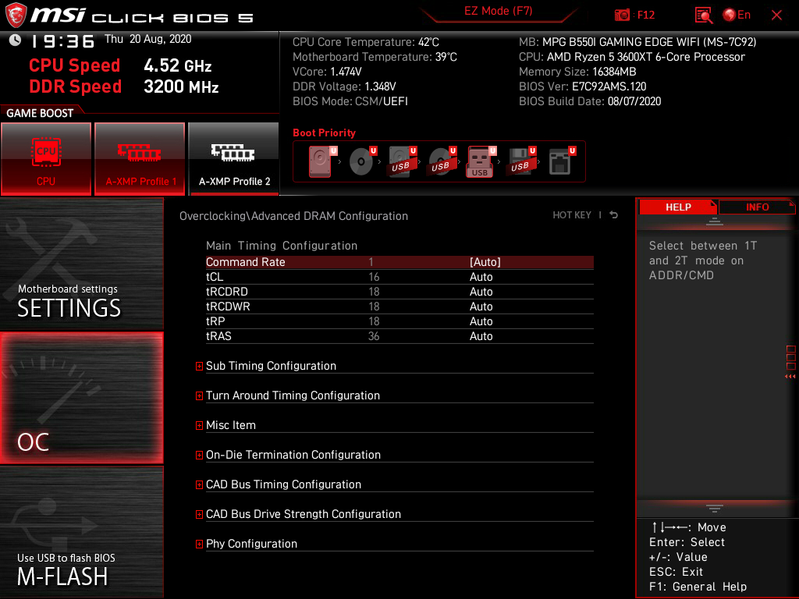

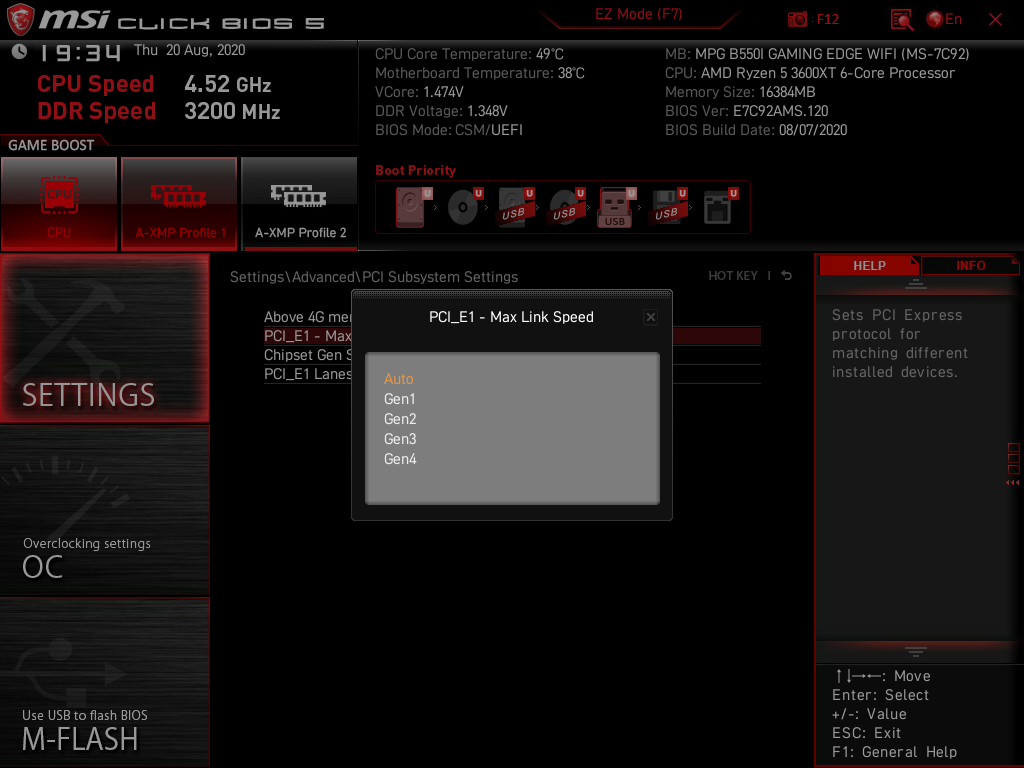

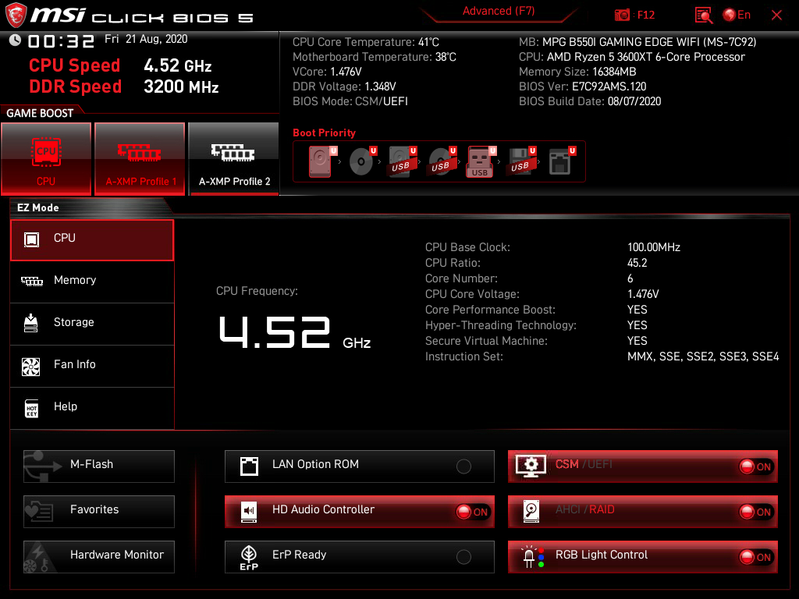

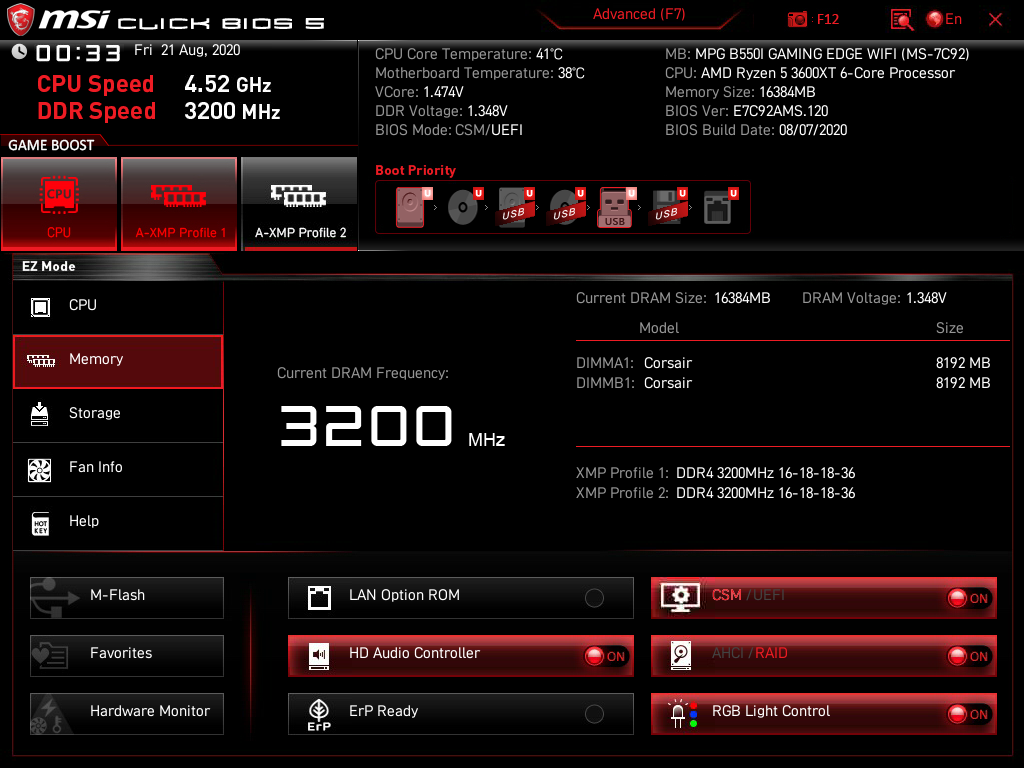

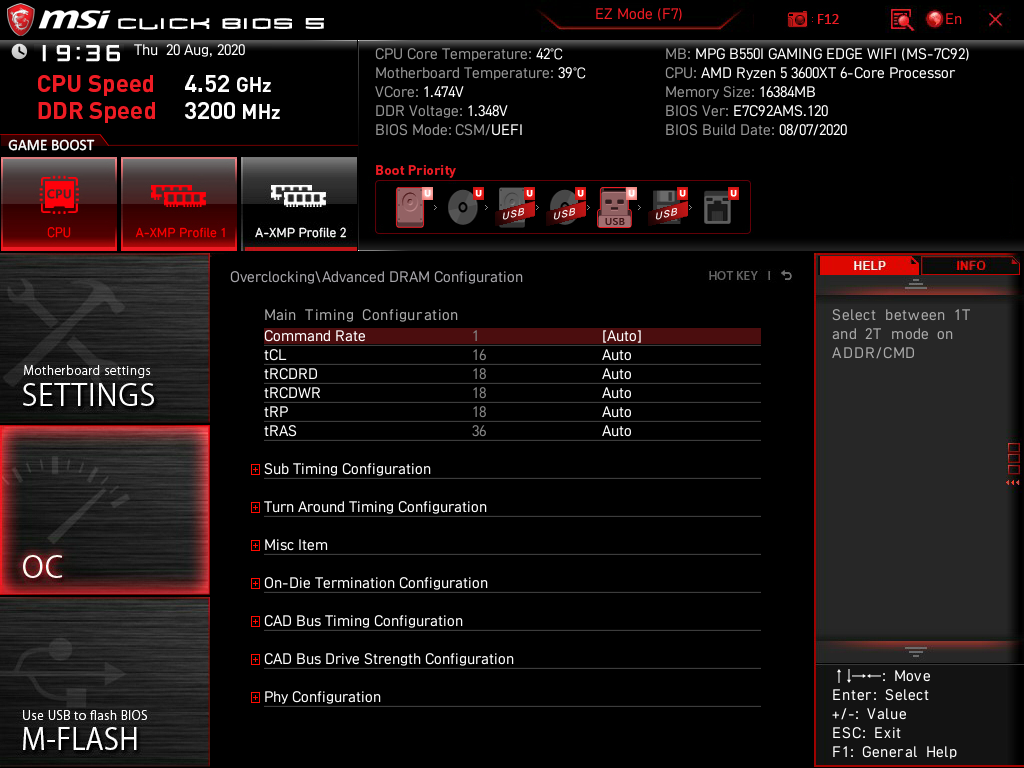

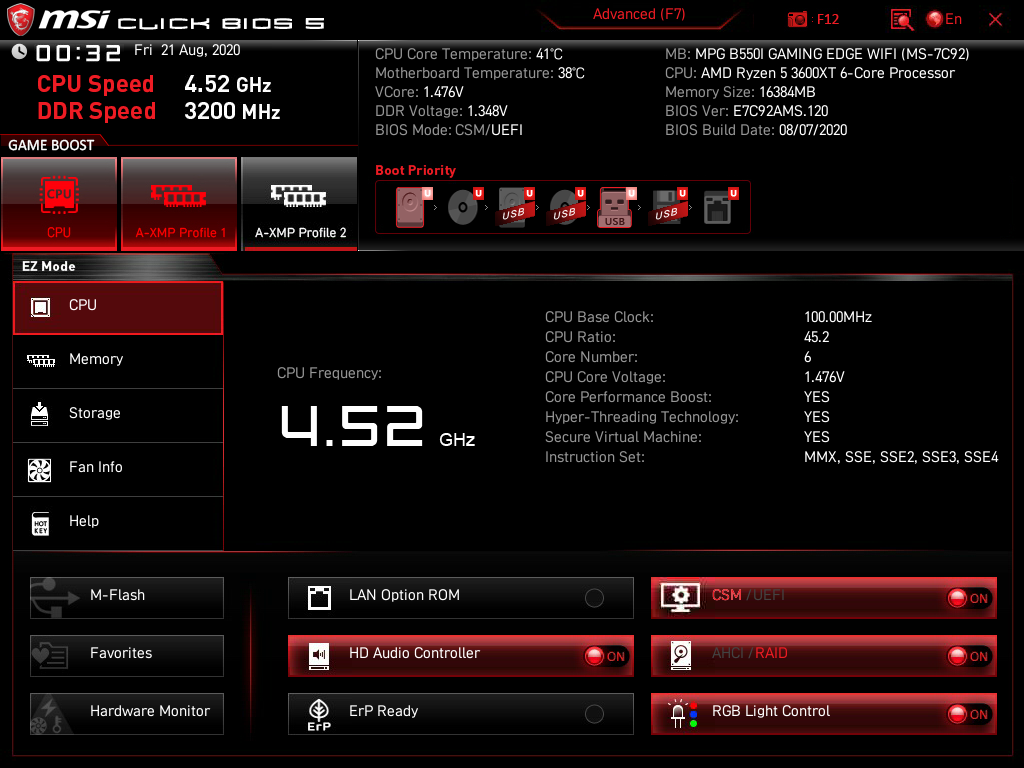

Настройки BIOS


Что нам дают тонкости настроек в BIOS

Работоспособность (и разгон)

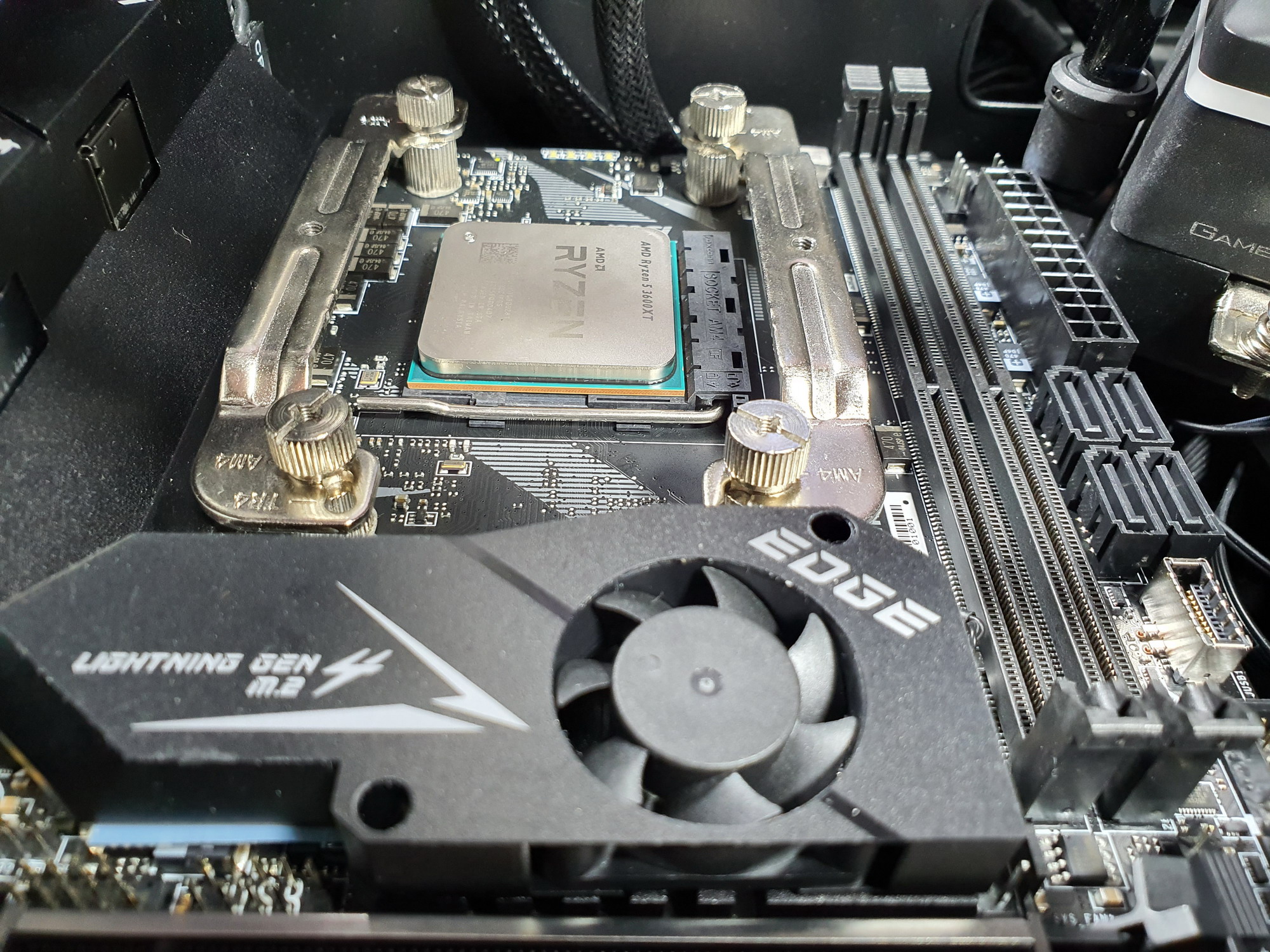

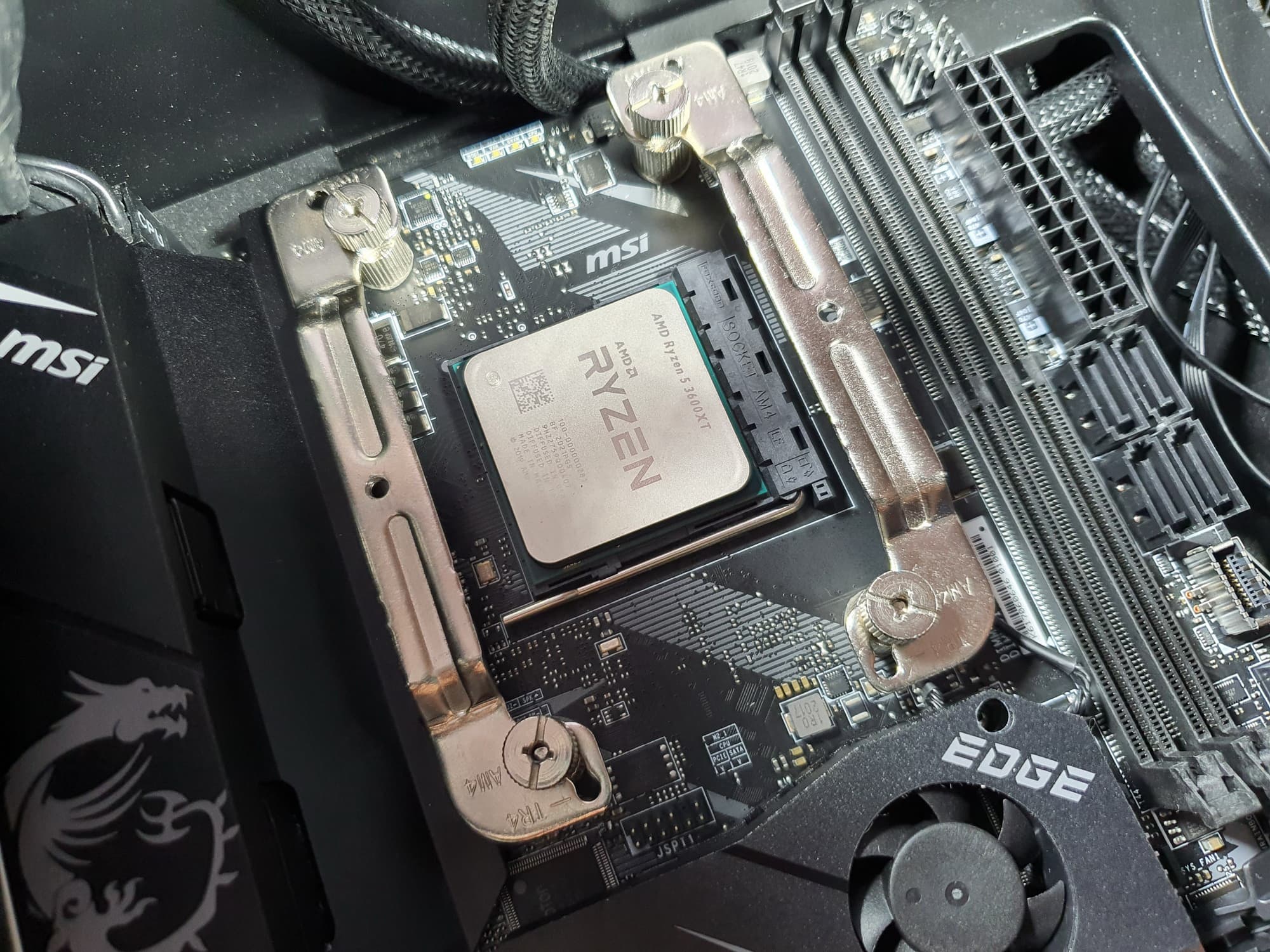

Конфигурация тестовой системы

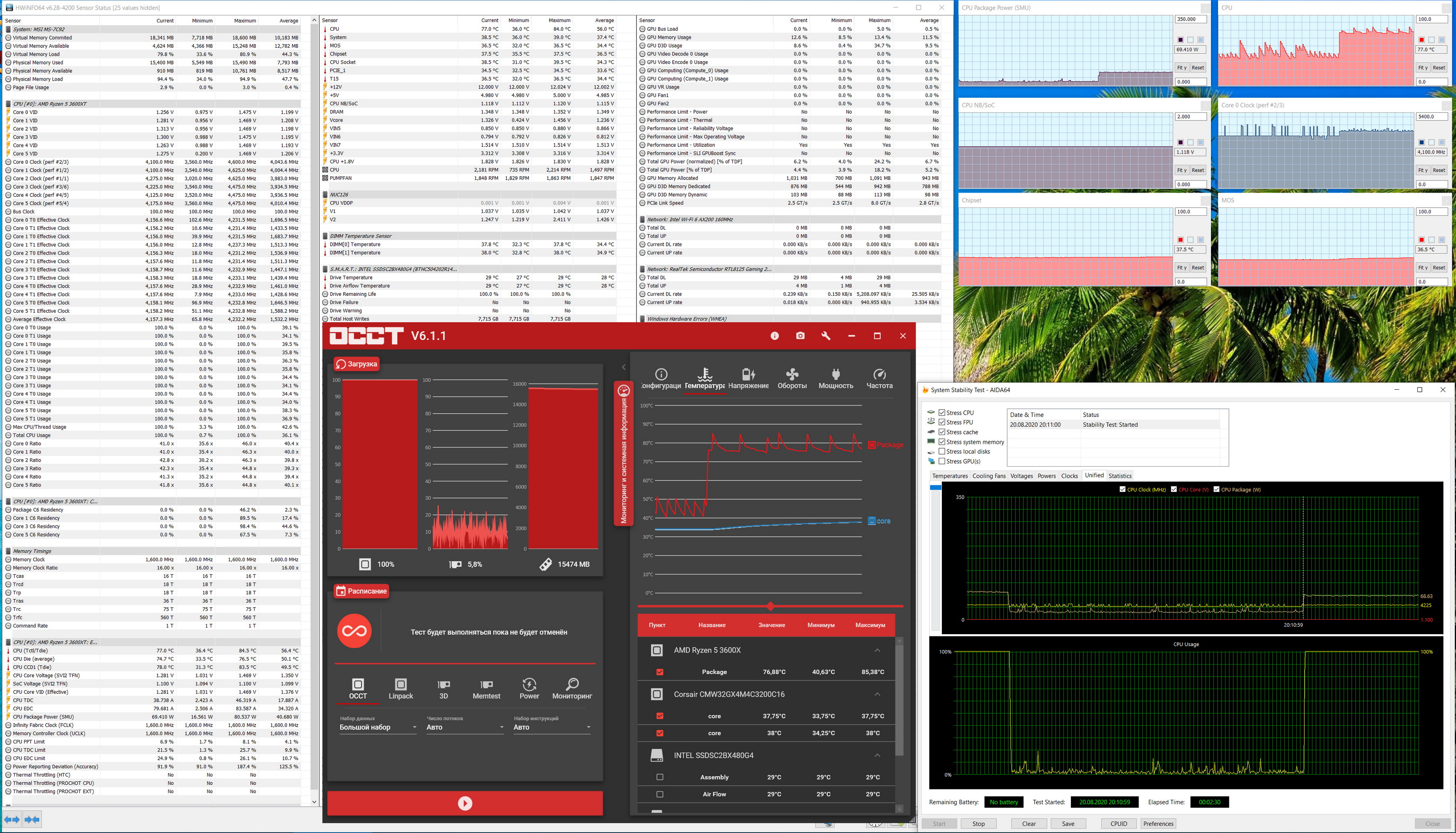

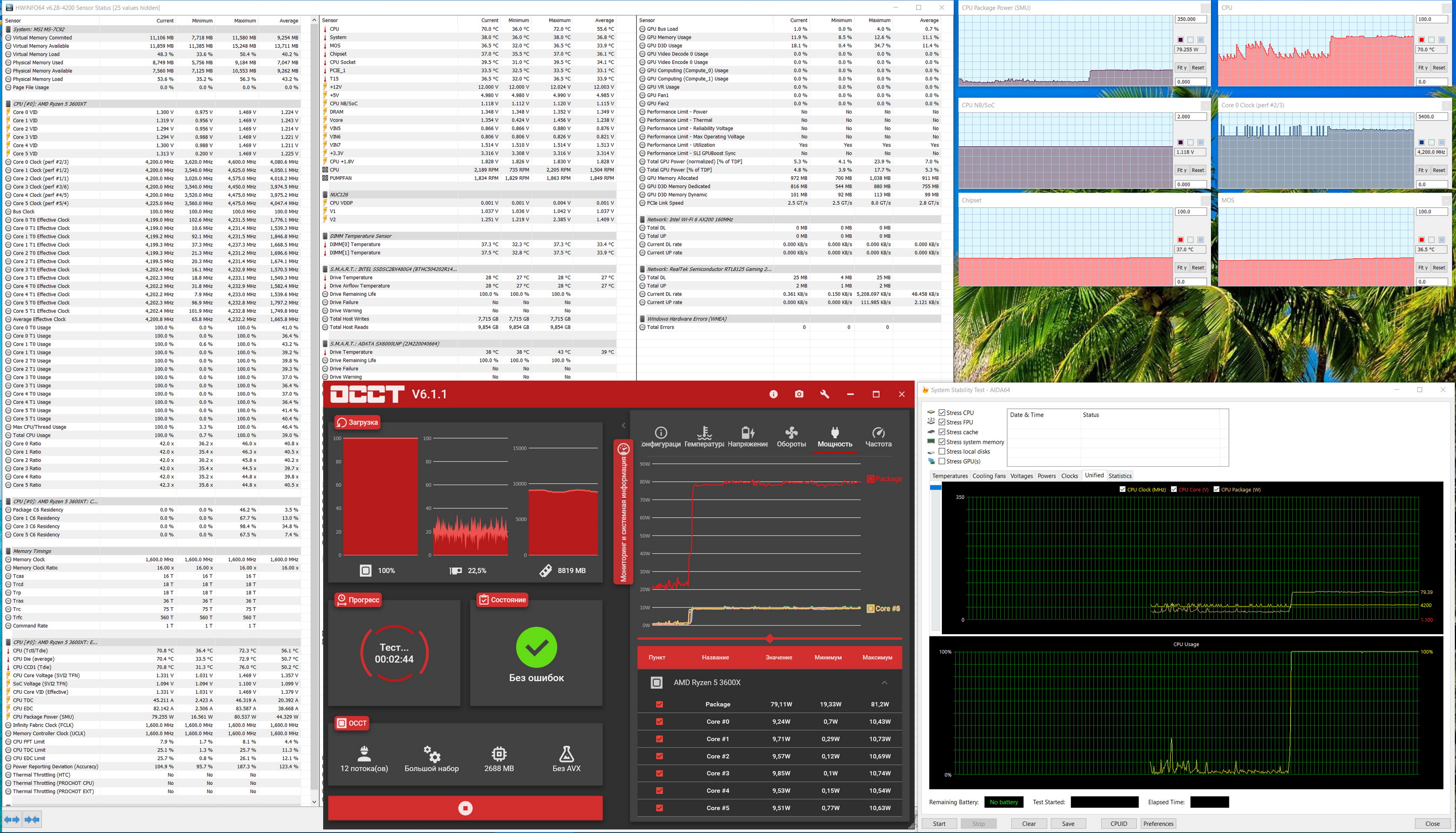

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от AIDA, и OCCT.

Во! Сразу видно, что плата оверклокерская: максимальная частота работы ядер сразу скакнула почти до 4,3 ГГц, несмотря на «мимимишность» материнки. Нагрев процессора доходил почти до 80°С, что нормально для стресс-теста, а вот блоки VRM, чипсет и т.д. выше 40 градусов вообще не нагревались! Кстати, тот самый масенький вентилятор на радиаторе M.2_1/В550 настроен на включение при нагреве выше 50°С, так что он ни разу не включился.

А вот когда я прогонял огромный массив файлов на SSD, то видел, как вентилятор заработал, что приветственно, ибо это странное решение поставить слот M.2 над чипсетом мне не нравится.

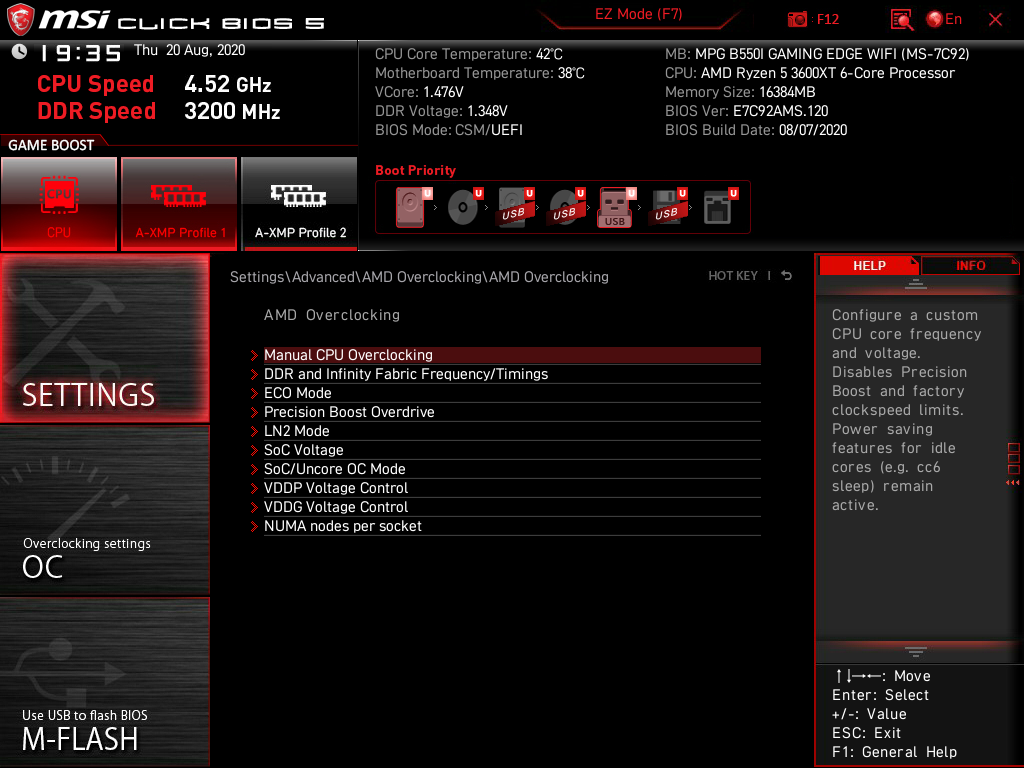

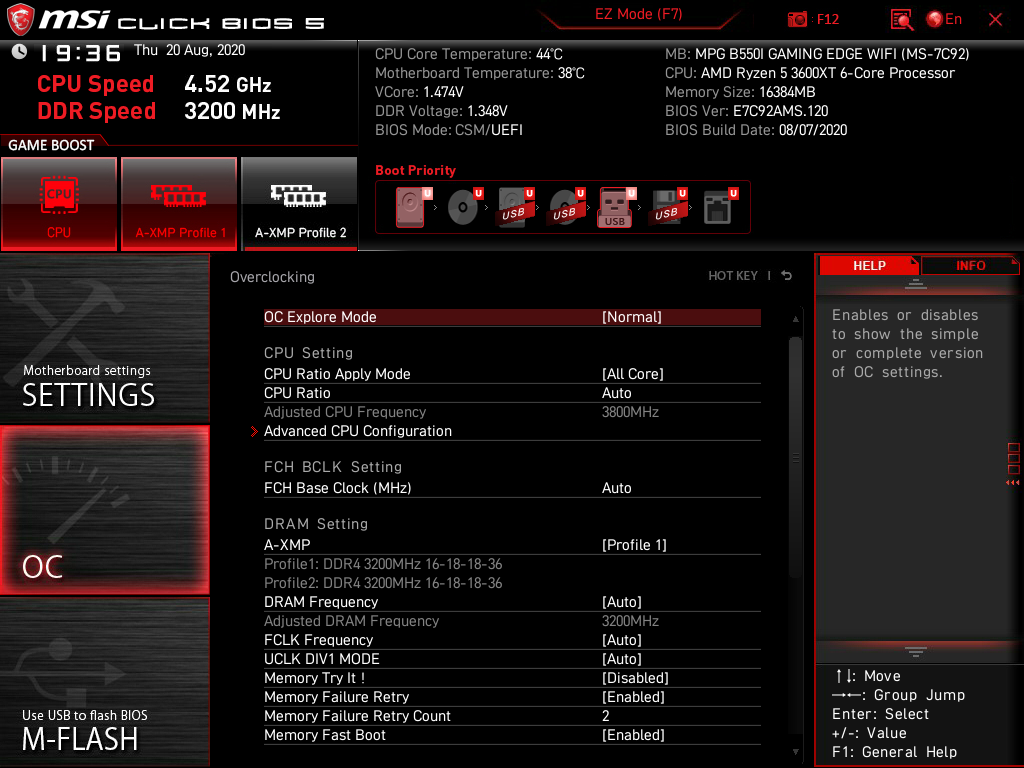

Процессор рассчитан на максимум в 4,5 ГГц. Его и выставляем вручную через Dragon Center.

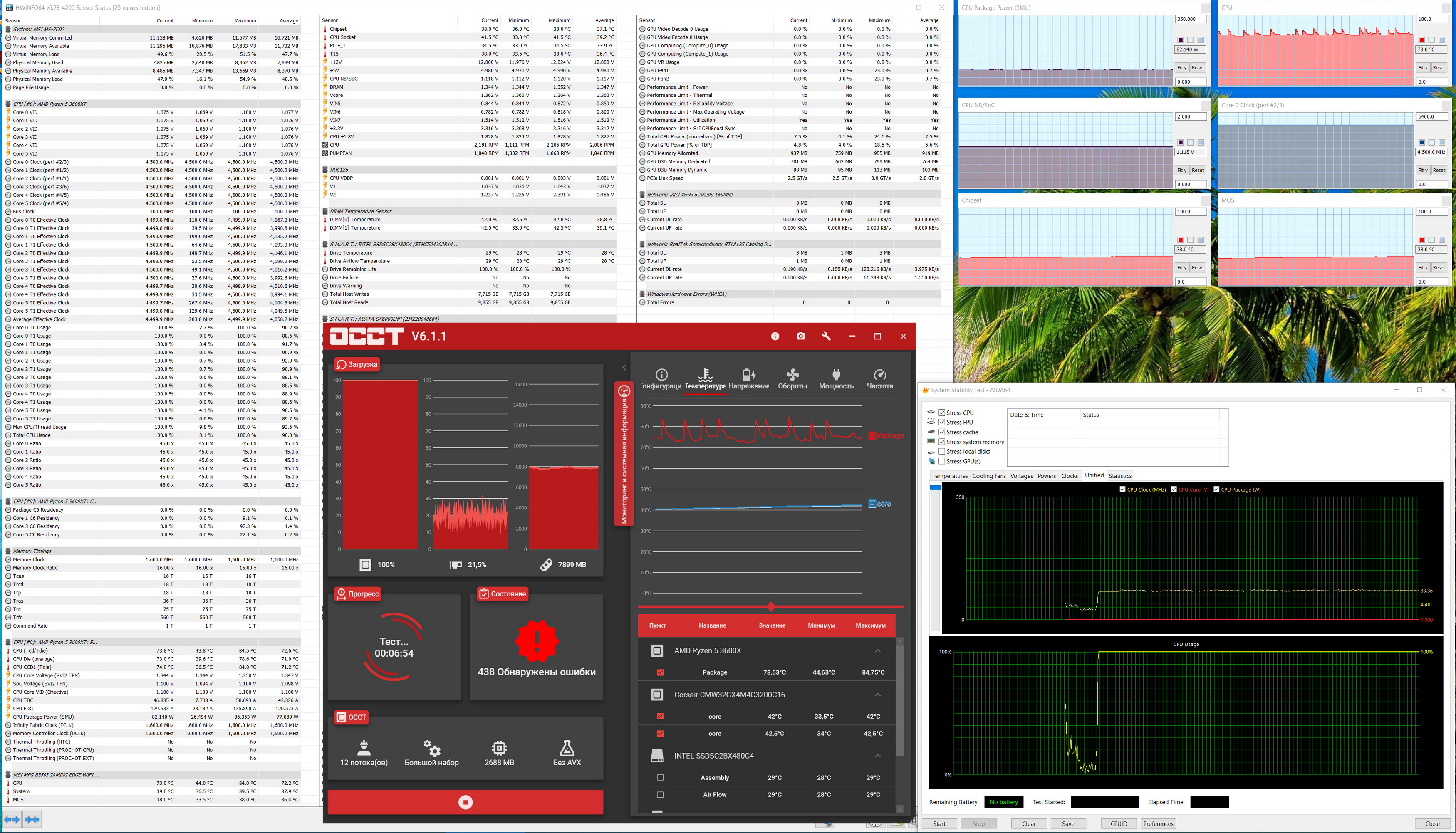

Отлично! Система на таком стресс-тесте проработала больше часа, проблем не было, процессор по-прежнему иногда раскалялся до 80-84 градусов, остальные блоки выше 38-42 градусов не нагревались. Можно только порадоваться за разработчиков, что на такой «лилипутке» смогли разместить отличную систему питания, способную дать процессору максимальные частоты работы при условии стабильной работы.

Выводы

MSI MPG B550I Gaming Edge WiFi — очень маленькая материнская плата на среднебюджетном чипсете, отнесенная к промежуточной серии MPG, предназначенной для игроков и энтузиастов начального уровня, которым достаточно штатного авторазгона. При этом плата себя показала просто отлично, стабильность даже на весьма высоких частотах работы просто великолепная.

Функциональность для платы форм-фактора Mini-ITX очень хороша: 11 портов USB разных видов (правда, USB 3.2 Gen2 всего два), 1 слот PCIe х16 (с 16 линиями от процессора), 2 слота M.2, 4 порта SATA. Система питания способна обеспечить работу любых совместимых процессоров даже в турборежиме (однако для этого потребуется хороший кулер). Плата имеет мало разъемов для подключения вентиляторов и помп, это типично для решений ее формата. Отлично дополняют картину два сетевых контроллера: быстрый беспроводной Wi-Fi 6 и 2,5-гигабитный проводной. Стоит отметить подсветку, реализованную для сторонних устройств типа ARGB.

Есть и минусы: неудачное размещение разъемов подключения USB 2.0 и фронтальной панели корпуса, а гнездо ARGB посажено слишком близко к замку слота PCIe x16. Ну и странное решение совместить чипсет В550 и слот M.2_1, накопитель в котором подогревается чипсетом и в свою очередь греет чипсет. Впрочем, над ними есть радиатор с вентилятором.

Напомню, что чипсет AMD B550 предусматривает поддержку процессоров Ryzen 3-го и будущего (4-го) поколений с PCIe 4.0, однако сам аппаратно реализует только PCIe 3.0. Это надо учитывать, устанавливая, например, накопители в слотах M.2 (ибо один из них подключается к процессору и потому реализует PCIe 4.0, а второй — к В550, и потому там скорость обмена информацией ограничена интерфейсом PCIe 3.0). Также платы на В550 прекрасно работают с процессорами Ryzen предыдущих поколений (разумеется, с учетом возможностей этих процессоров в плане поддержки тех же USB-портов).

Несмотря на ряд упомянутых минусов, плата MSI MPG B550I Gaming Edge WiFi заслужила награду в номинации «Оригинальный дизайн»:
