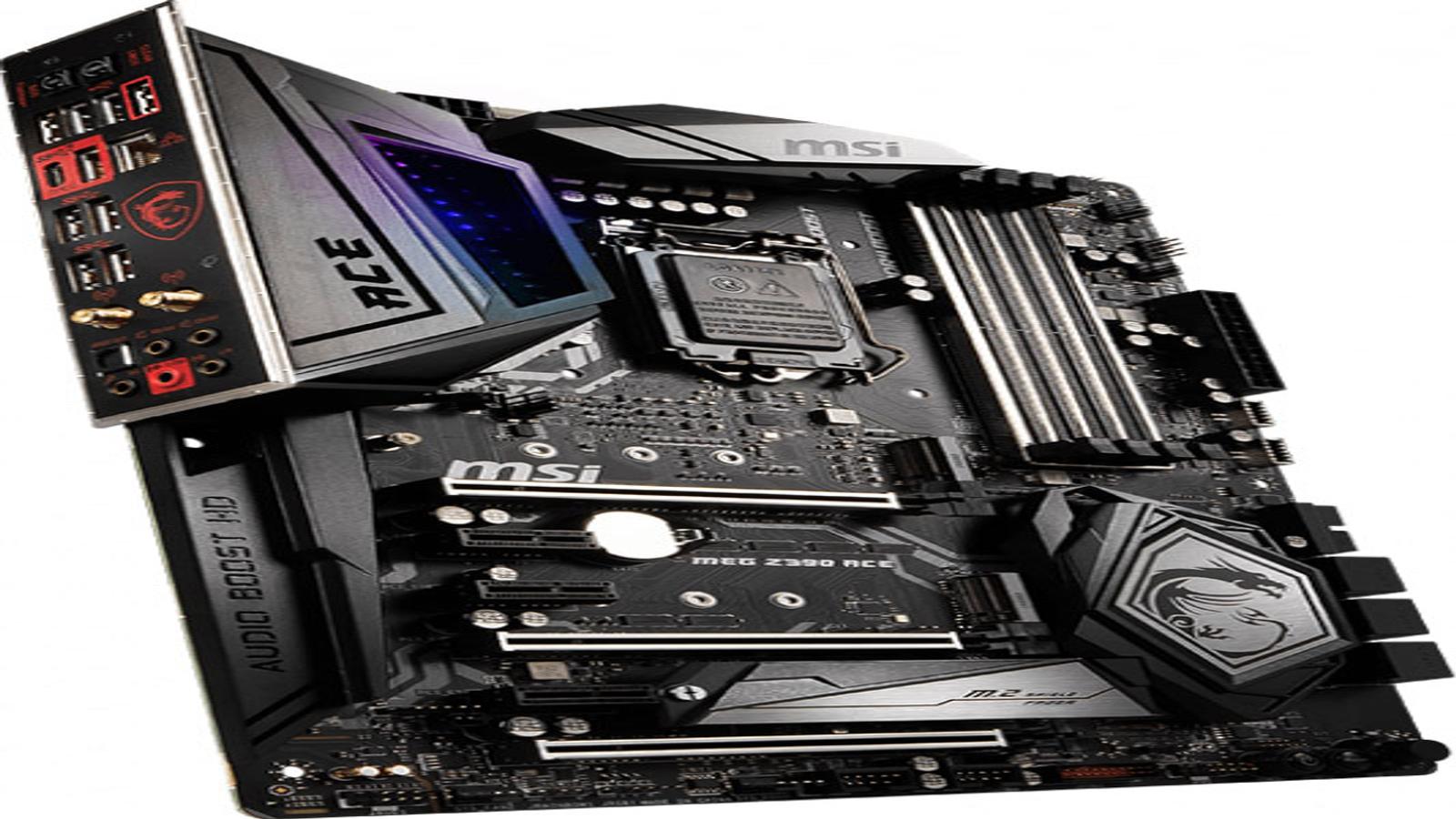

Обзор материнской платы MSI MEG Z390 Ace на чипсете Intel Z390

Компания MSI любит красивые названия, поэтому самые ее топовые решения называются «божественными» (Godlike). В этот раз в нашей лаборатории побывало устройство, имеющее в названии слово Ace (в переводе с английского — туз, козырь, ас, первоклассный и т. п.). Символ продуктов MSI — дракон, что мне лично по душе, т. к. я по гороскопу дракон :)

Я ожидал, что поскольку плата из категории Hi-End, то цена традиционно будет в районе 40 тысяч рублей (мы такое уже не раз видели, к тому же это топовый чипсет Intel, на нем в принципе не так много дешевых плат). Однако в реальности цены на MSI MEG Z390 Ace начинаются с 19 тысяч (на момент написания материала). Разумеется, это тоже очень дорого, однако уже сравнимо с топовыми материнскими платами того же ASRock (ранее в нашей лаборатории уже побывали их платы на Z390, причем из премиального сегмента). И это раза в два, наверное, дешевле самых «навороченных» материнских плат на этом же чипсете.

И потому материал заведомо интересен, ибо в данном случае не менее «навороченная» и «крутая» материнская плата, созданная для оверклокеров и «тяжелых» игроманов, выступает соперником более дорогих плат. Разумеется, у нее более скромный комплект поставки, да и поддержка периферии чуть скромнее. Впрочем, это я забегаю вперед.

Итак, сегодня у нас на тестах MSI MEG Z390 Ace. Вообще, в серию MEG (MSI Enthusiast Gaming) входят продукты, так скажем, очень продвинутые и оснащенные «изюминками». В том числе — и упоминавшаяся выше Godlike (MSI MEG Z390 Godlike), которая возглавляет серию MEG.

А предлагаемая сегодня вашему вниманию материнская плата стоит на ступень ниже, но не менее интересна, к тому же по стоимости она определенно является куда более привлекательной.

MSI MEG Z390 Ace поставляется в большой, но обычной коробке без излишеств..

Внутри бокса имеются два отсека: для материнской платы, и для комплекта.

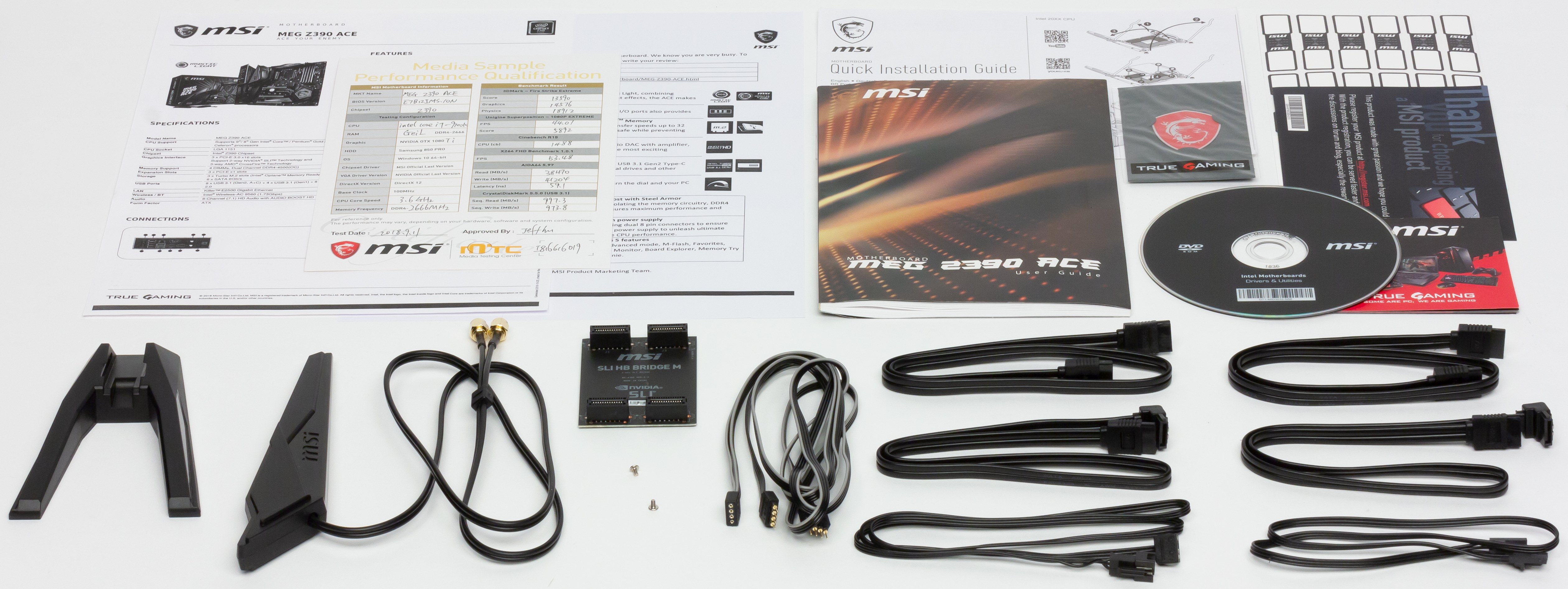

Комплект поставки, кроме традиционных элементов типа руководства пользователя, диска и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), есть выносная антенна с подставкой для беспроводных соединений, разветвители для подключения подсветки, винтики для монтажа модулей M.2, бонусные стикеры и наклейки и адаптер Nvidia SLI.

Да, снова вижу, что с дорогой платой поставляется старый мост Nvidia SLI для соединения двух видеокарт на базе GeForce в тандем SLI. В то же время, в новом семействе карт Nvidia GeForce RTX используется новый форм-фактор для объединения в SLI — NV Link, для которого требуется «мостик» иной конфигурации

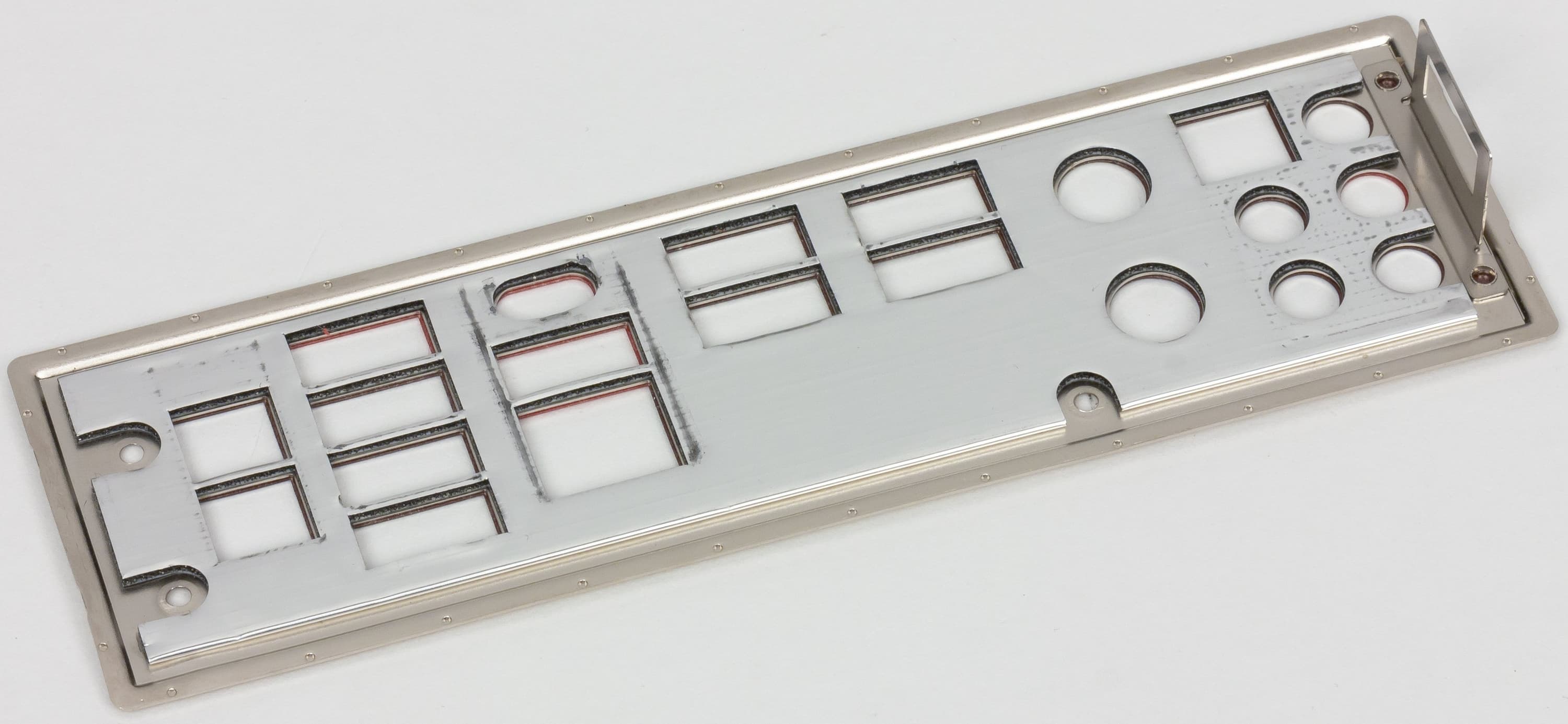

Кстати, «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

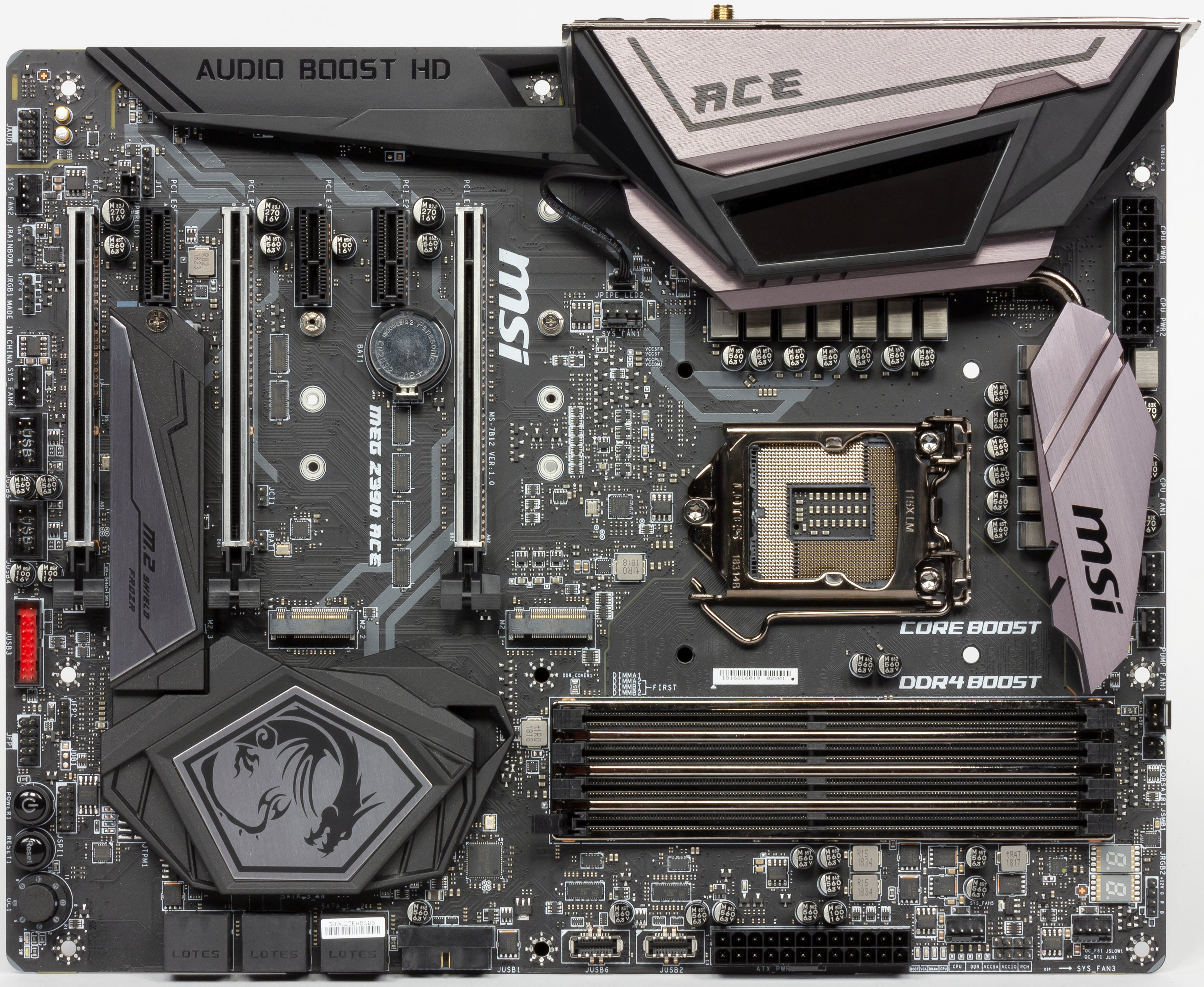

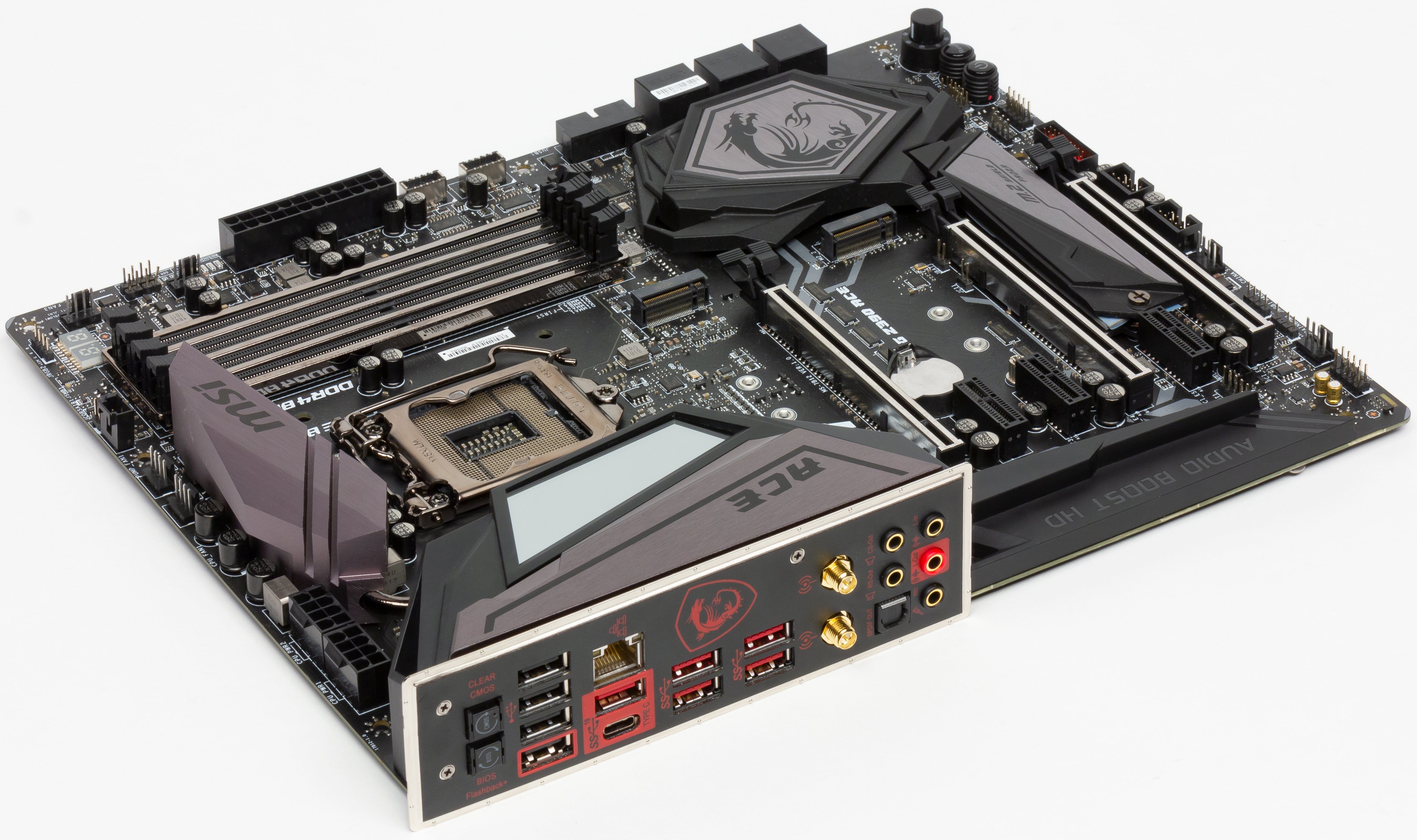

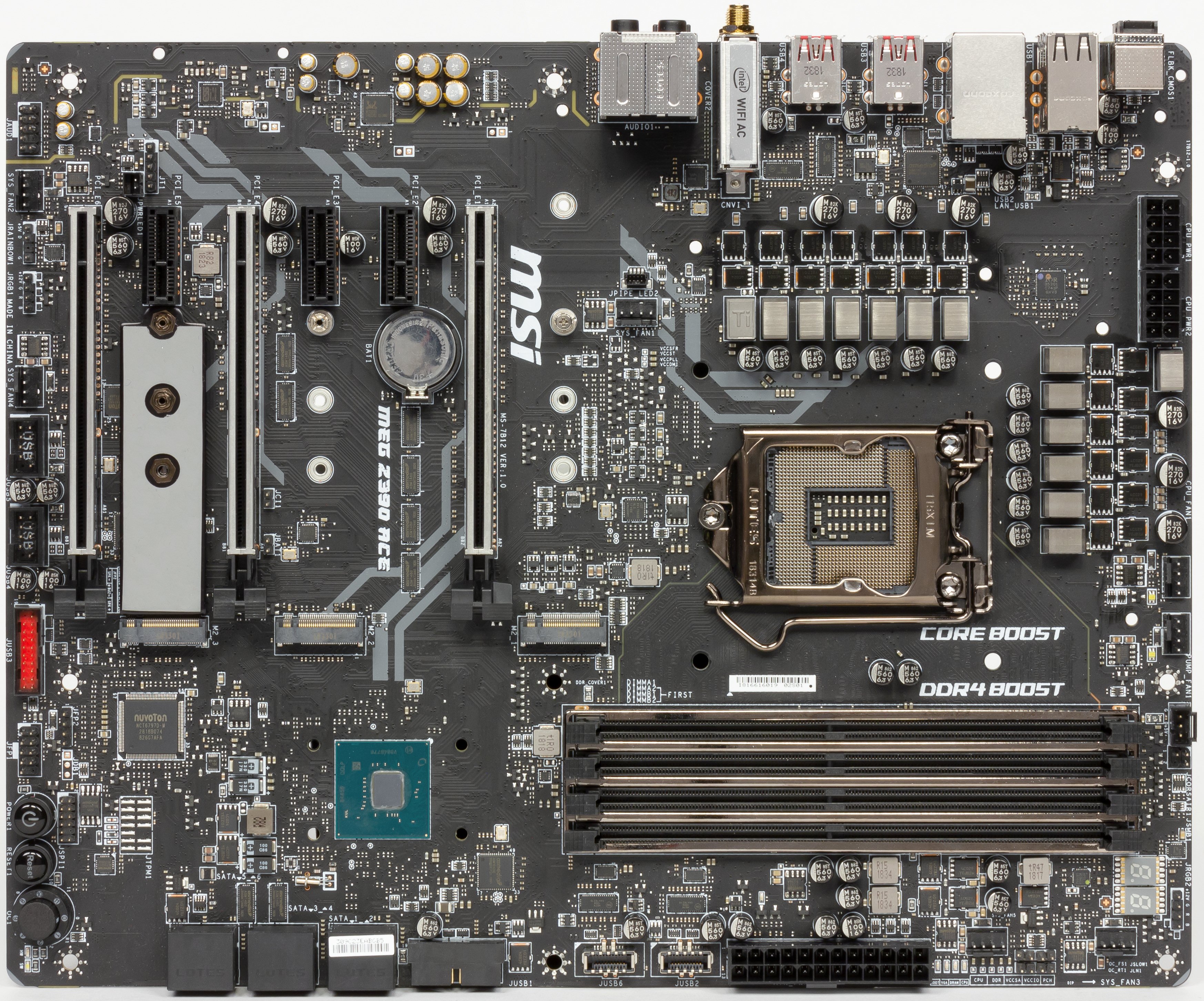

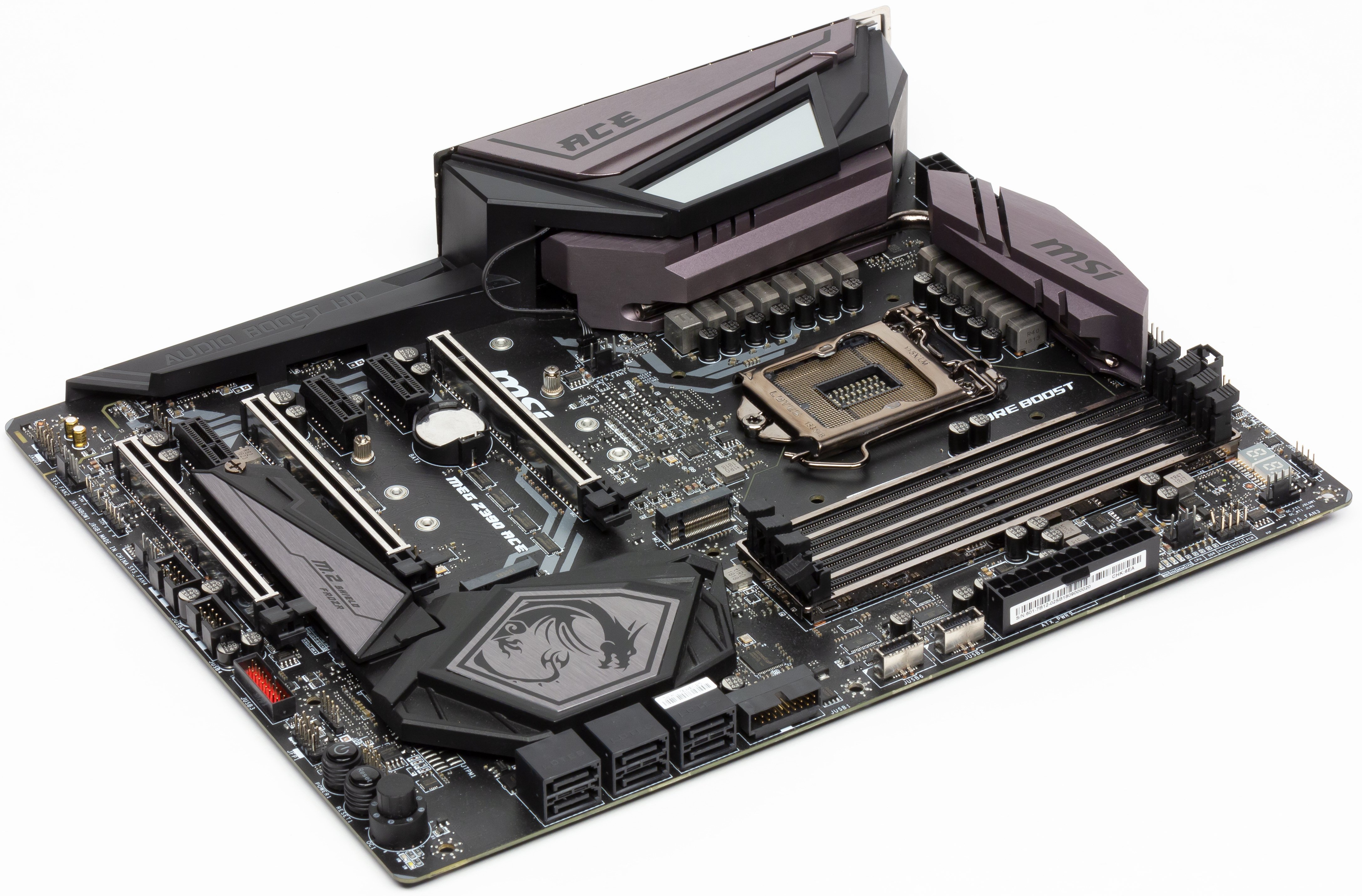

Материнская плата MSI MEG Z390 Ace выполнена в форм-факторе ATX, имеет размеры 305×244 мм и 9 монтажных отверстий для установки в корпус.

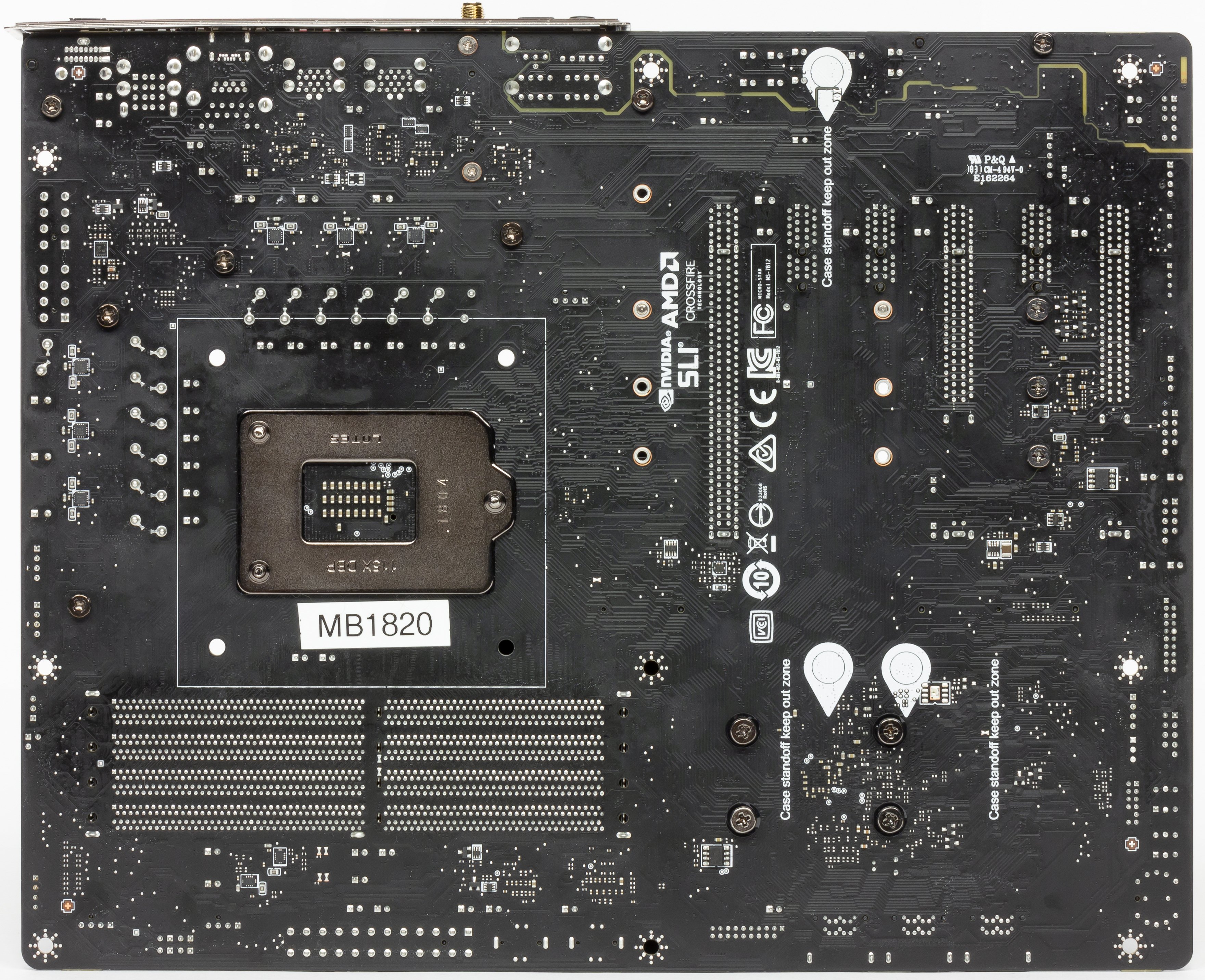

На оборотной стороне мало элементов, там размещены удвоители фаз питания и иная мелкая логика. Обработан текстолит хорошо: во всех точках пайки острые концы срезаны.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры Intel Core 8-го и 9-го поколений
Процессорный разъем LGA1151v2
Чипсет Intel Z390
Память 4 × DDR4, до 128 ГБ, до DDR4-4600, два канала
Аудиоподсистема 1 × Realtek ALC1220 (7.1) + ЦАП ESS ES9018K2M
Сетевые контроллеры 1 × Rivet Networks Killer E2500 (Ethernet 1 Гбит/с)
1 × Intel Dual Band Wireless AC 9260NGW/CNVi (Wi-Fi 802.11a/b/g/n/ac (2,4/5 ГГц) + Bluetooth 5.0)
Слоты расширения 3 × PCI Express 3.0 x16 (режимы x16, x8+x8 (SLI/CrossFire), x8+x4+x4 (CrossFire))
3 × PCI Express 3.0 x1
Разъемы для накопителей 6 × SATA 6 Гбит/с (Z390)
3 × M.2 (Z390, для 1 устройства формата 2242/2260/2280/22110 и 2 устройств формата 2242/2260/2280)
USB-порты 6 × USB 3.1 Gen2: 4 порта Type-A (красные) на задней панели + 2 внутренних порта Type-C (Z390)
8 × USB 2.0: 4 порта Type-A (черные) на задней панели + 2 внутренних разъема на 4 порта (Z390)
4 × USB 3.1 Gen1: 2 внутренних разъема, каждый на 2 порта (ASM1042)
2 × USB 3.1 Gen2: 1 порт Type-C + 1 порт Type-A на задней панели (ASM3142)
Разъемы на задней панели 1 × USB 3.1 Gen2 (Type-C)
5 × USB 3.1 Gen2 (Type-A)
4 × USB 2.0 (Type-A)
1 x RJ-45
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический, выход)
2 антенных разъема
кнопка сброса CMOS
кнопка перепрошивки BIOS — Flashback+
Прочие внутренние элементы 24-контактный разъем питания ATX
2 8-контактных разъема питания ATX12V
1 слот M.2 (E-key), занят адаптером беспроводных сетей
2 разъема для подключения портов USB 3.1 Type-C
2 разъема для подключения 4 портов USB 3.1 Gen1
2 разъема для подключения 4 портов USB 2.0
7 разъемов для подключения 4-контактных вентиляторов (поддержка помп ЖСО)
1 разъем для подключения адресуемой RGB-ленты
2 разъема для подключения неадресуемой RGB-ленты
1 разъема для подключения RGB-подсветки от Corsair
1 разъем аудио для передней панели корпуса
1 перемычка для повтора загрузки в режиме разгона
1 перемычка для запуска системы в случае чрезмерного охлаждения
1 перемычка для принудительного входа в BIOS Setup
1 перемычка для повышения стабильности загрузки при экстремальном разгоне
1 кнопка включения питания (Power)
1 кнопка перезагрузки (Reset)
1 переключатель режимов разгона (Game Boost)

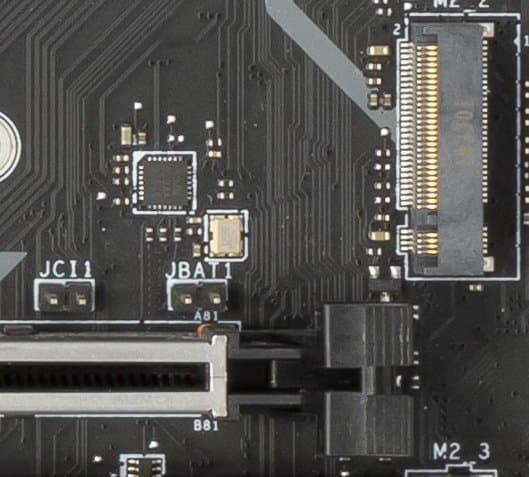

1 перемычка сброса CMOS
1 разъем сигнала открытого корпуса системного блока
Форм-фактор E-ATX (305×271 мм)
Розничные предложения

Основная функциональность: чипсет, процессор, память

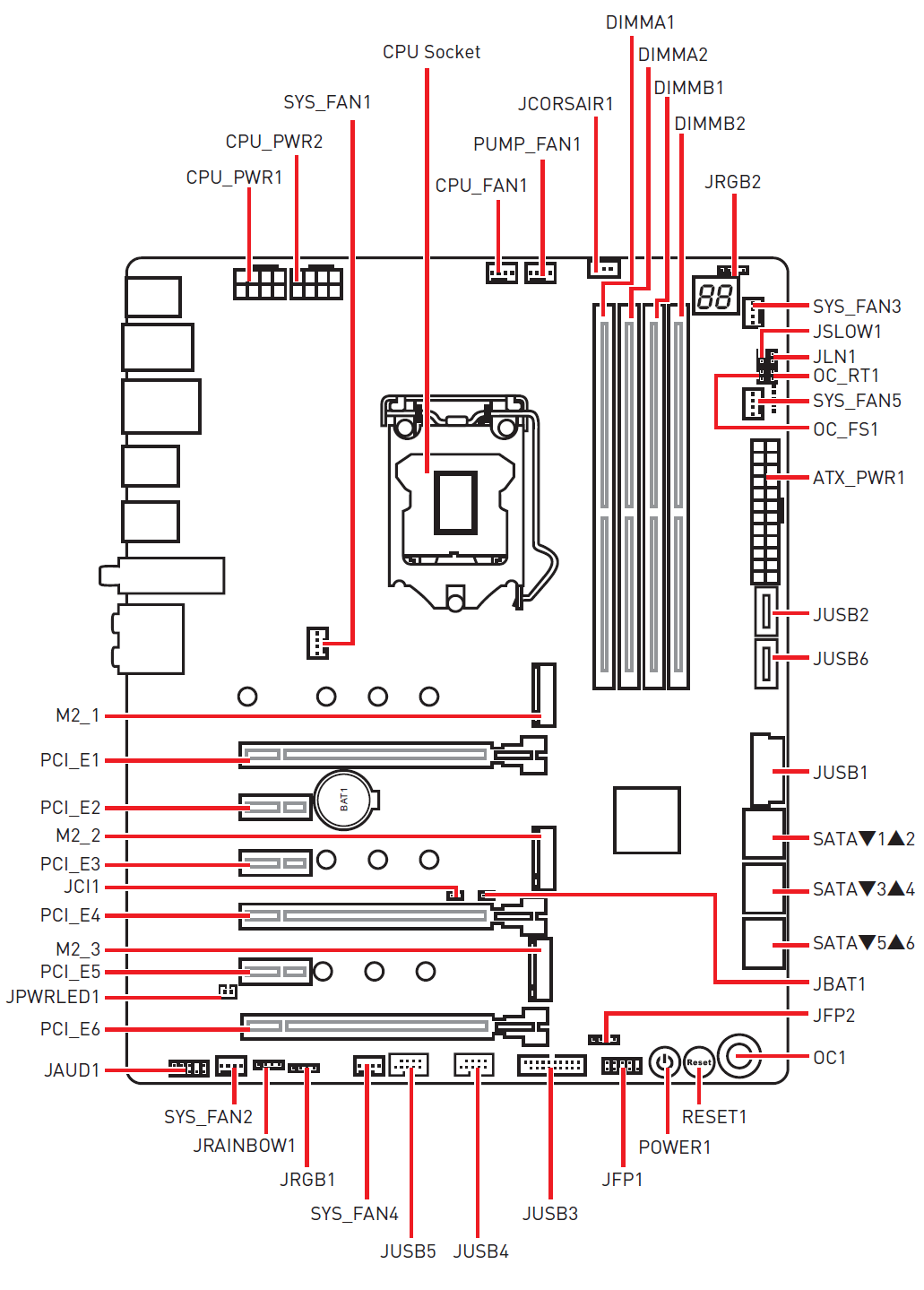

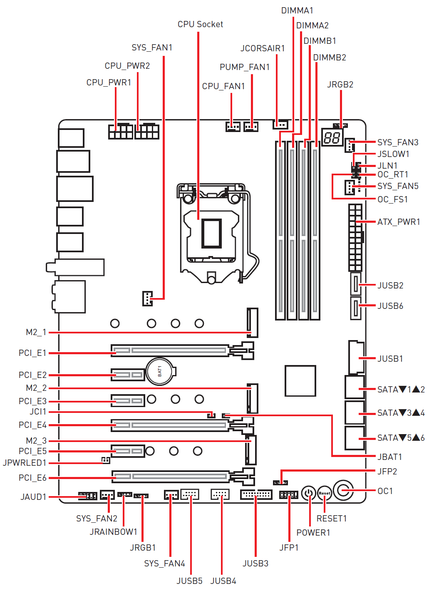

Как мы видим, плата имеет очень богатый набор портов, разъемов и т. п. Собственно, принадлежность к топовому сегменту как-то становится видна уже при первом осмотре платы.

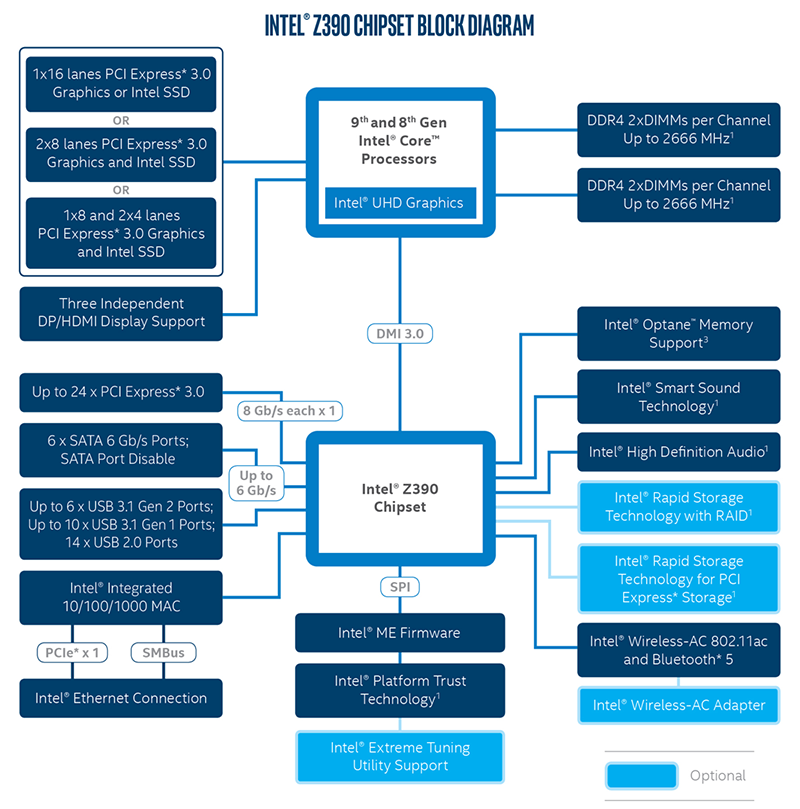

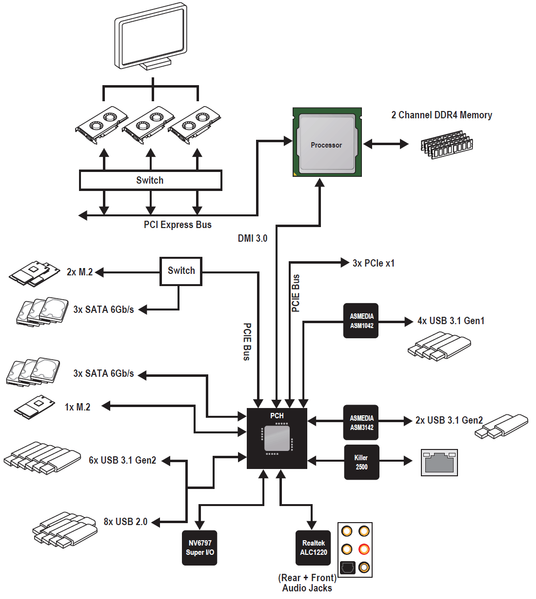

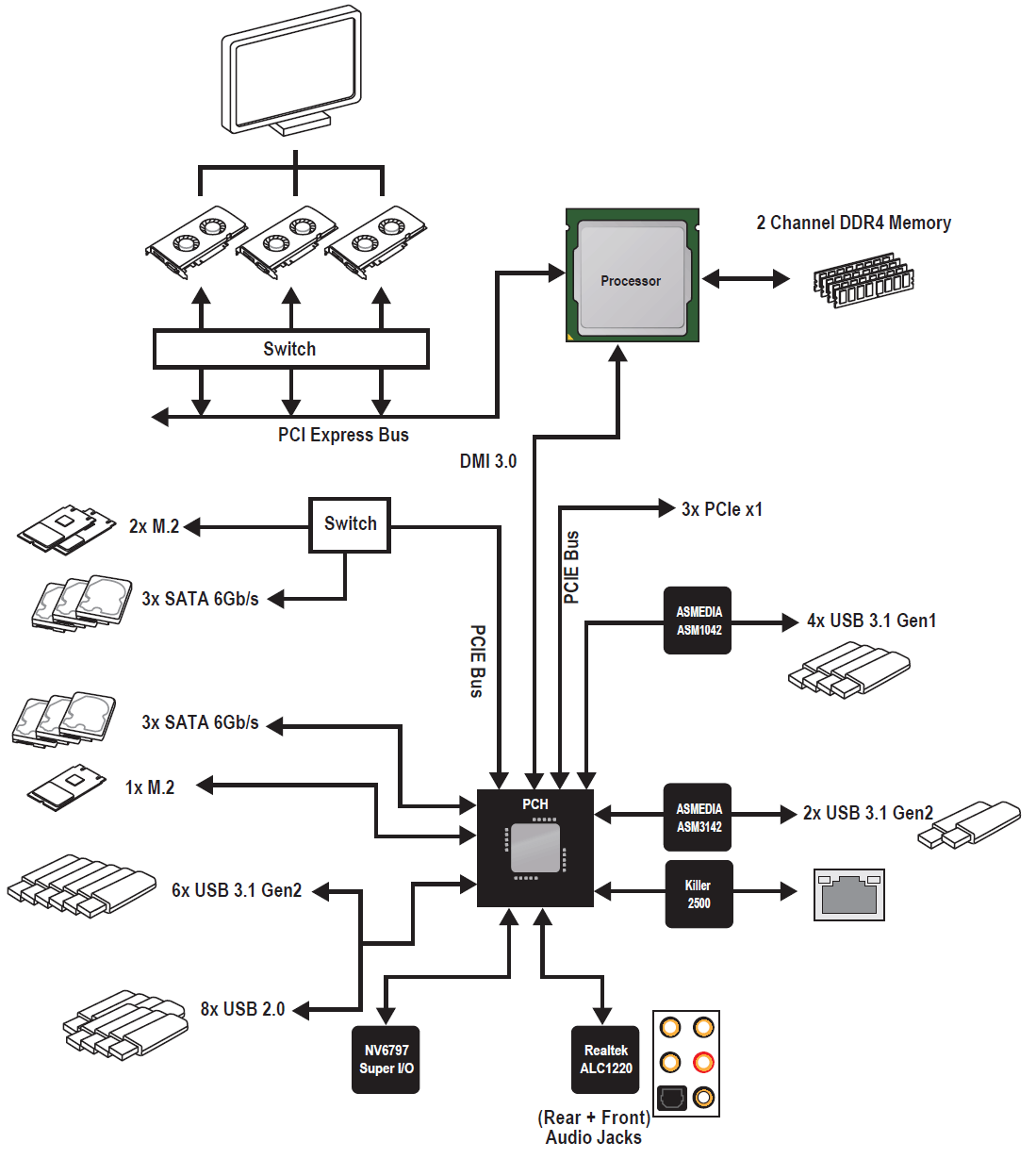

Блок-схема демонстрирует возможности Z390, а также дополнительных контроллеров

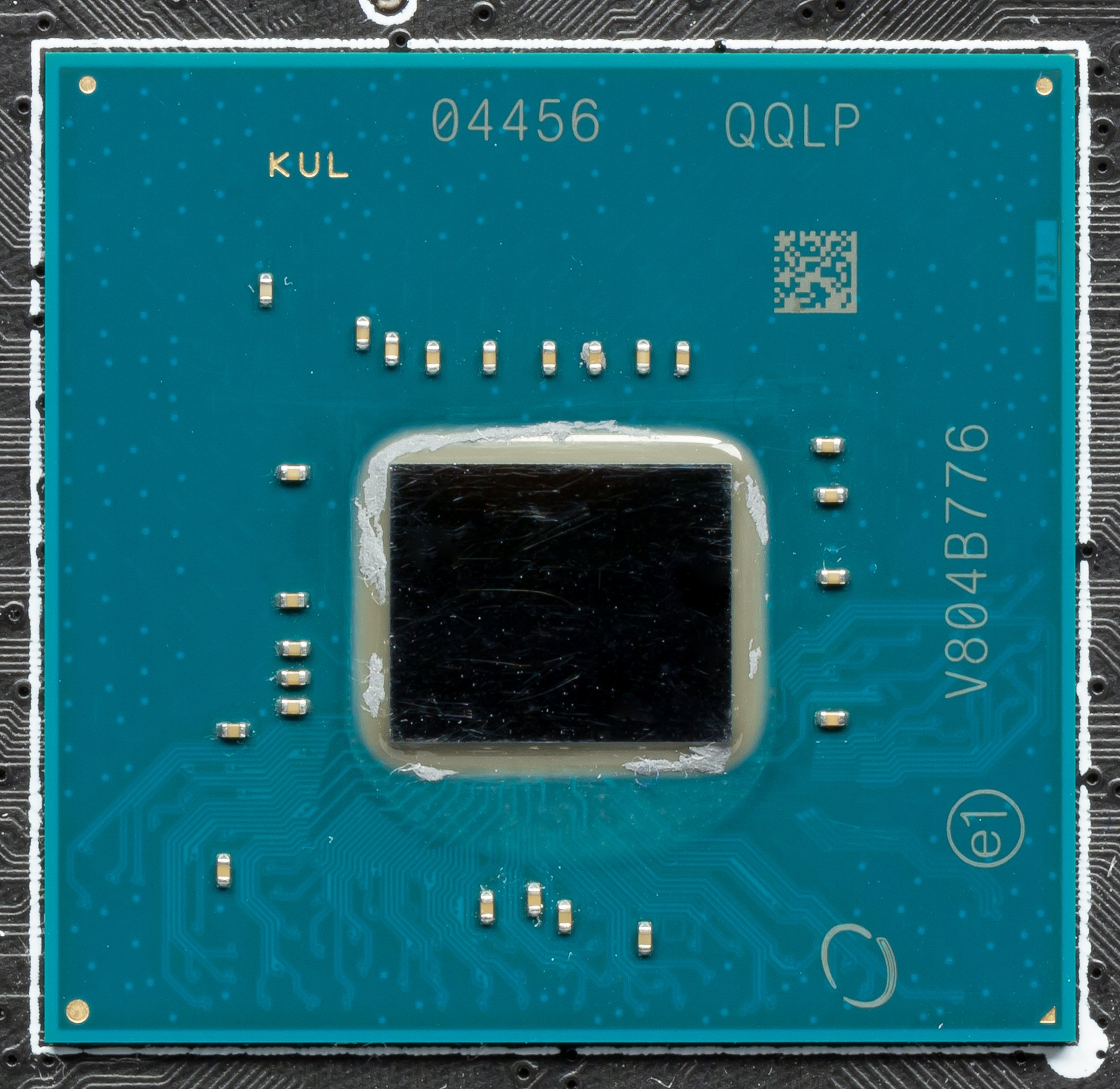

Начнем с чипсета Z390 и его взаимодействия с процессором.

Мы знаем, что чипсет Z390 поддерживает до 30 линий ввода-вывода, из которых до 24 отводится на PCI-E 3.0, всего может быть до 6 портов SATA 6 Гбит/с и суммарно до 14 портов USB 3.1/3.0/2.0, из которых, в свою очередь, USB 3.1 Gen 2 (собственно USB 3.1) может быть не более 6, а USB 3.1 Gen 1 (он же USB 3.0) — не более 10.

Еще раз надо напомнить, что MSI MEG Z390 Ace поддерживает процессоры Intel Core 8-го и 9-го поколений, выполненные под разъем (сокет) LGA1151v2. Хотя физически отличий от старого LGA1151 нет, старые процессоры в LGA1151 v2 работать не будут. Поэтому еще раз напомню: только модели с индексами 8000 и 9000!

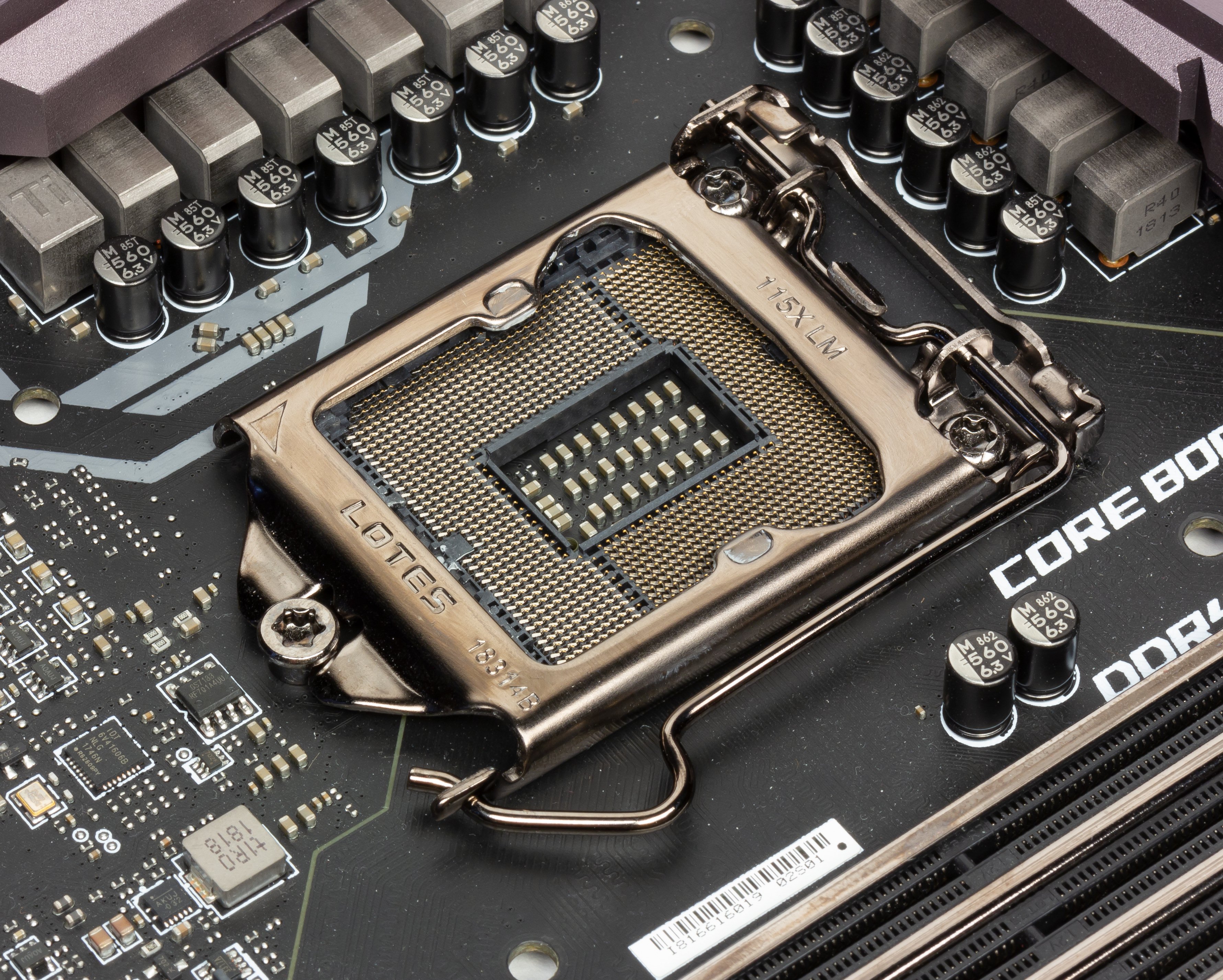

LGA1151 у данной платы имеет позолоченные контакты

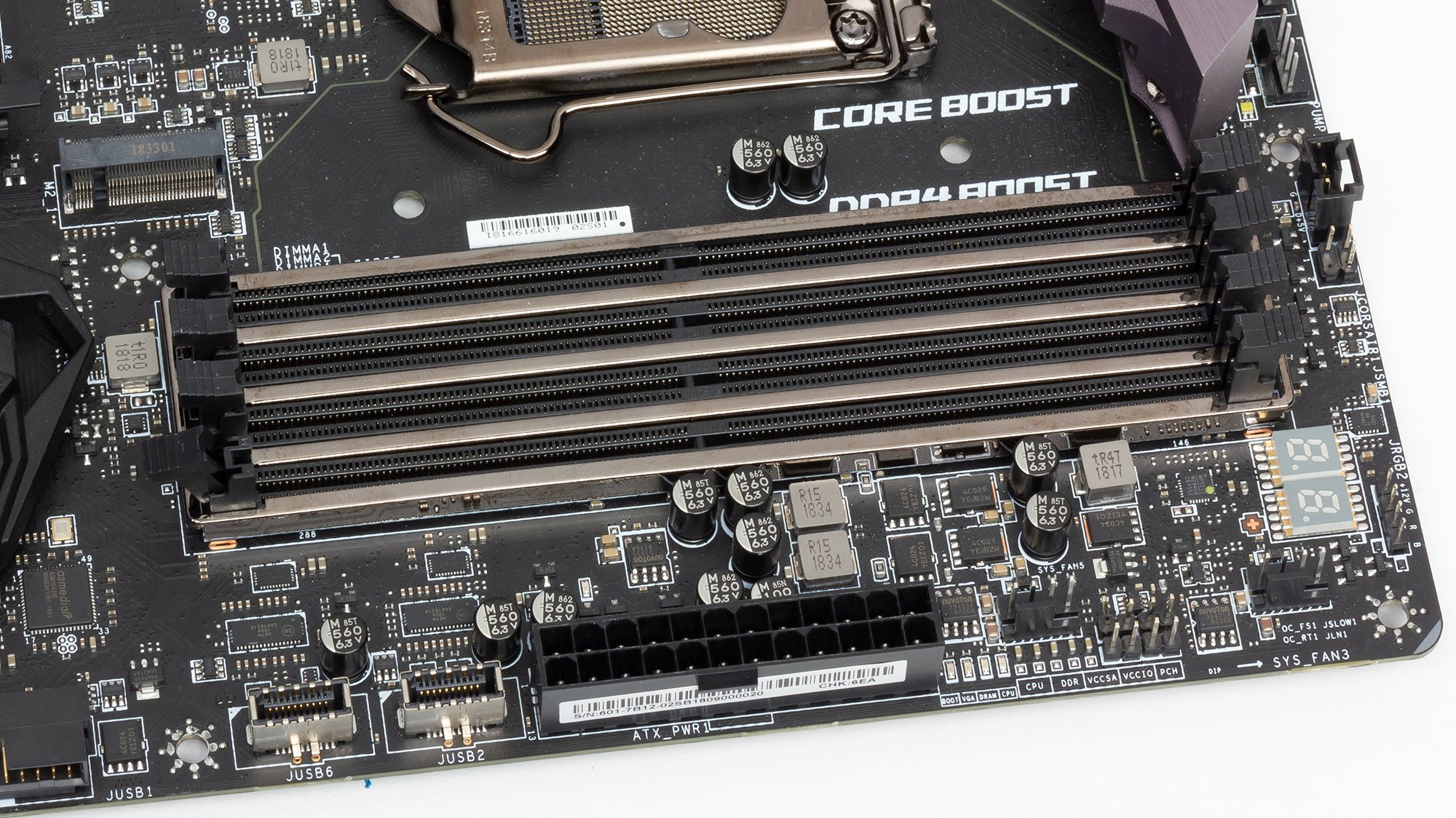

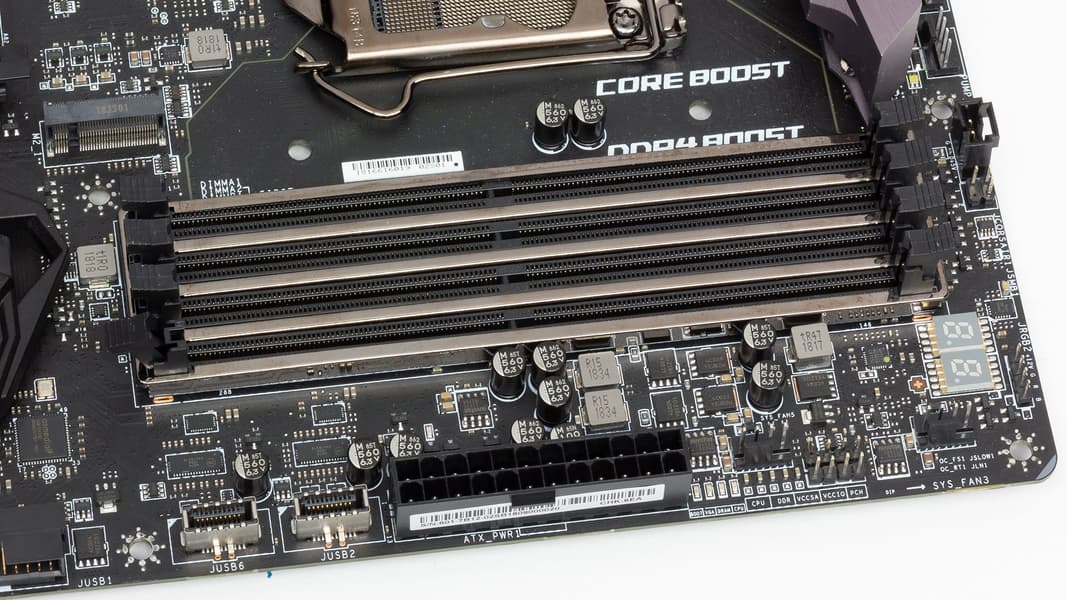

Для установки модулей памяти на плате MSI имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А1 и B1 (А2 и В2)). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ) и 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

Слоты DIMM имеют защиту Steel Armor, улучшенную электроизоляцию (цепи модулей памяти изолированы целой полоской текстолита, что должно улучшить стабильность работы ОЗУ). Имеются дополнительные точки заземления и защита от перегрузки по току.

Здесь еще следует добавить, что если компания Gigabyte, например, пошла по пути выпуска модулей памяти под собственным брендом, то компания MSI создала «Драконий альянс» (Dragon Alliance), куда пригласила многих ведущих производителей памяти для ПК, и сотрудники MSI имеют возможность тщательно работать с каждой серией продуктов в рамках проекта DDR4 Boost 2, поэтому UEFI/BIOS материнских плат MSI легко распознают память ведущих производителей, выставляя по умолчанию оптимальные параметры работы, ускоряя память, а не просто берут привычную информацию из SPD.

Далее.

Периферийная функциональность: PCI-E, SATA, разные «прибамбасы»

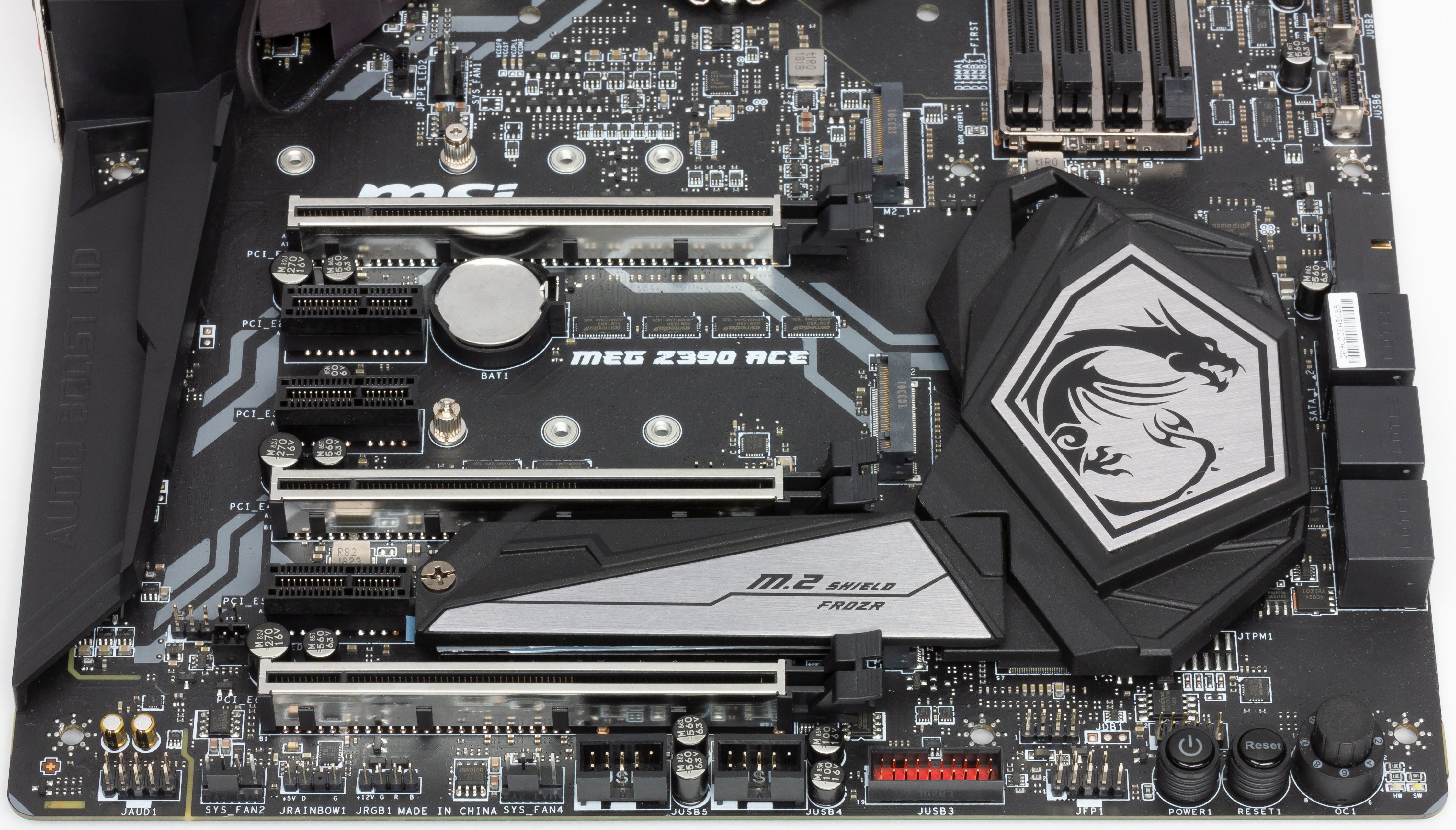

Начнем со слотов PCI-E.

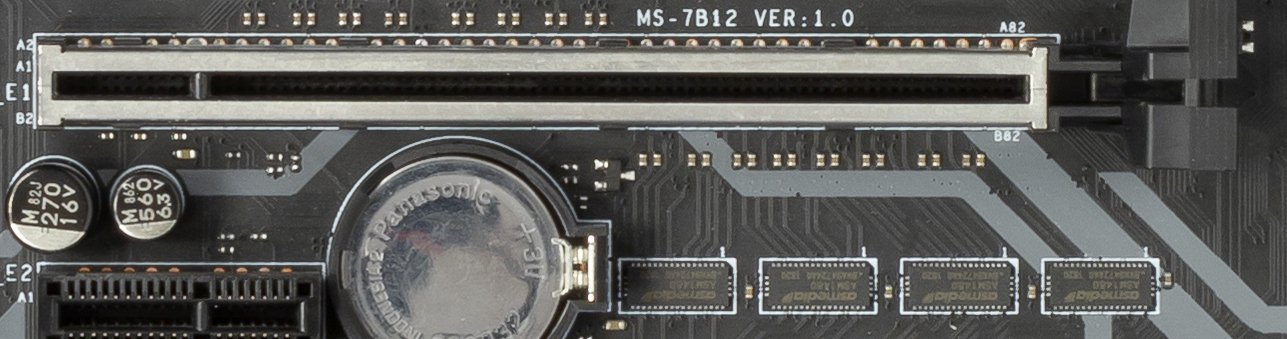

На плате есть 6 слотов: 3 PCI-E x16 (для видеокарт или других устройств) и 3 PCI-E x1.

У процессора есть 16 линий PCI-E 3.0, они идут только на слоты PCI-E x16, но для трех «длинных» слотов этого недостаточно. Вот так выглядит схема распределения:

То есть полноценно получит 16 линий PCI-E только одиночная видеокарта, а если установить две видеокарты, объединив из в Nvidia SLI или AMD /CrossFire, то процессор выдаст уже по 8 линий PCI-E на каждый слот. А если уже кому-то очень захочется заполучить комбинацию из трех видеокарт (на сегодня это актуально только для технологии AMD CrossFireX), то 8 линий получит только первая карта, а вторая и третья карты получат по 4 линии от процессора. Сильно ли это снижение количества линий на каждый слот ударит по производительности в целом? В случае двух карт — ощутимо, но не так уж сильно. С учетом не так давно введенного NV Link, у видеокарт Nvidia, соединенных мостами, потери, возможно, вообще будут неощутимы. А вот целесообразность установки в такую систему трех карт одновременно находится под большим вопросом. Видимо, именно по этой причине компания Nvidia перестала поддерживать SLI для более чем двух «физических» ускорителей (поддержка в SLI двух карт с двумя GPU на каждой по-прежнему есть, Quad SLI будет работать), и сейчас объединение трех карт поддерживается только технологией AMD CrossFire, а там никаких нововведений по дополнительной коммутации карт не было. Впрочем, в реальности установка одновременно трех видеокарт в домашних компьютерах практически не встречается.

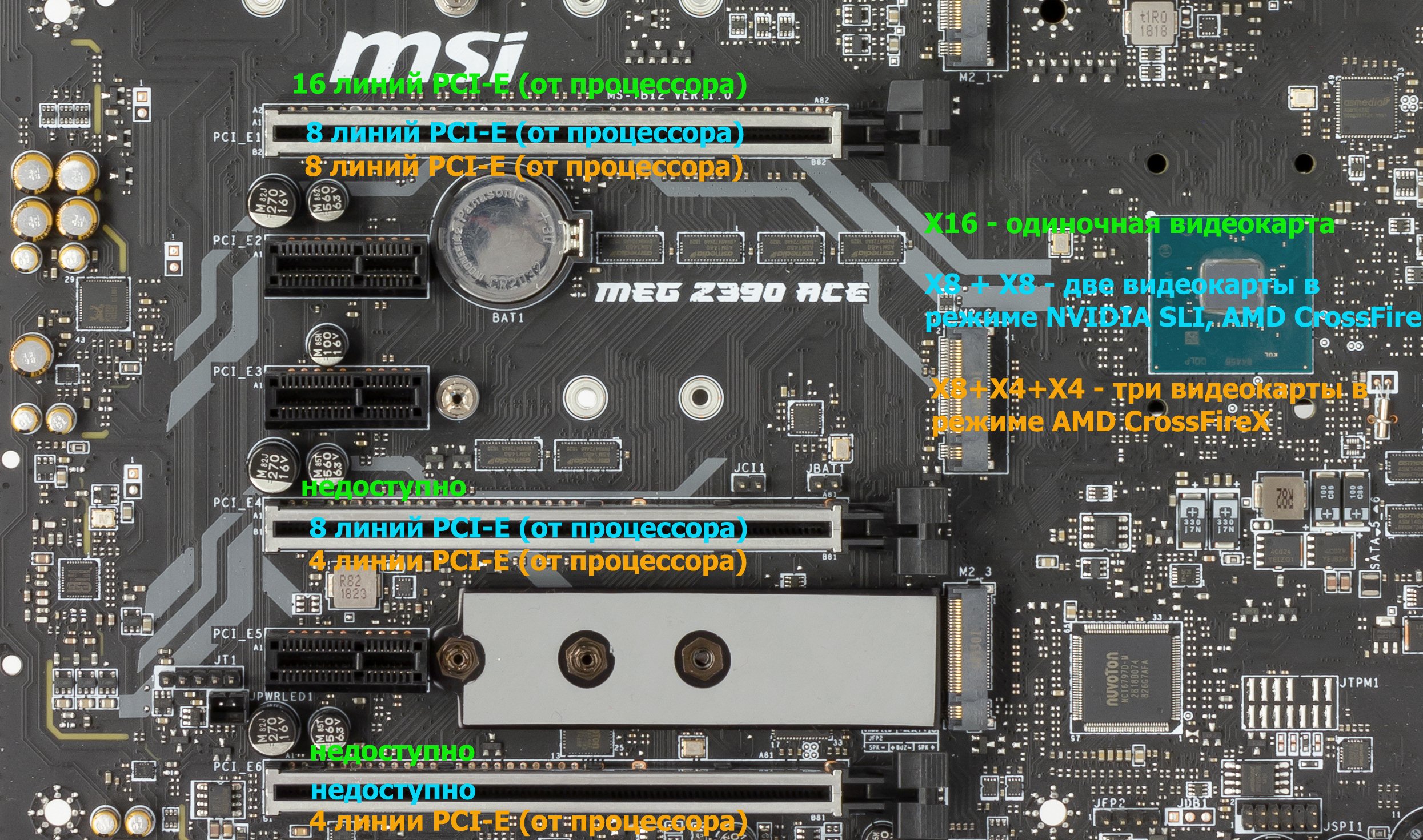

Распределением линий PCI-E между слотами в случае использования более одной видеокарты занимаются мультиплексоры ASM1480 той же ASMedia.

Слоты PCI-E x16 имеют металлические «кожухи» и дополнительные точки пайки согласно той же технологии Steel Armor: это призвано увеличить срок службы слотов (заявлено, что эта технология усиливает защиту на излом в 2 раза, и более чем в 4 раза усилена защита слота на выдергивание карт из него). Мы знаем, что мощные современные видеокарты могут быть весьма тяжелыми, а держателями-подставками свои видеокарты комплектуют только пара производителей.

Кроме того, армирование дополнительно защищает от электромагнитных помех

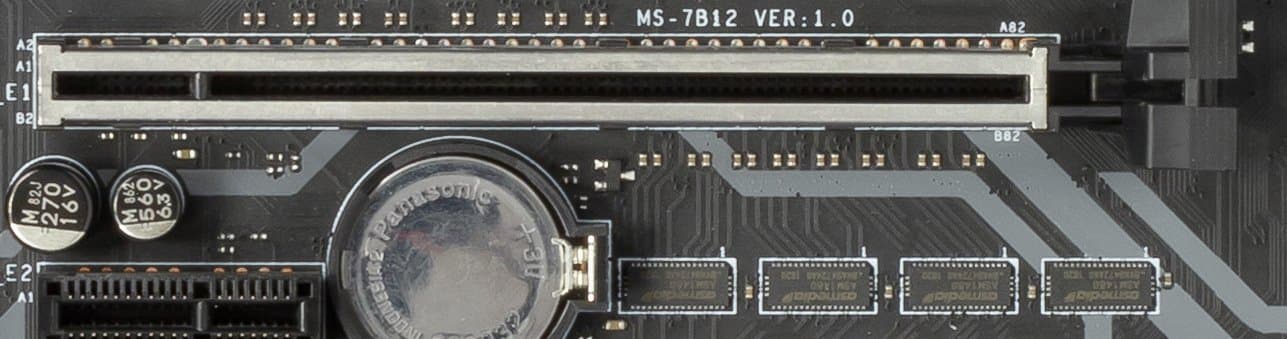

Следует особо отметить наличие дополнительных плюса: первый PCI-E слот отодвинут от сокета, что позволяет легко смонтировать СО любого уровня и класса; и минуса: первый после PCI-Ex16 слот PCI-Ex1 практически всегда будет недоступен из-за того, что сейчас 90% видеокарт (даже в бюджетном сегменте) по ширине занимают 2 слота (однослотовые остались только в очень бюджетном сегменте, и материнские платы топового уровня явно как-то с ними не сочетаются). Да, конечно же, сейчас устройств расширения PCI-Ex1 не так много, да и есть еще два слота под них, но просто сам факт того, что проектировщики платы внесли противоречие в конструкцию, удивляет. С одной стороны, не ставят гнездо вывода интегрированной графики (хотя в 99% процессоров Intel сейчас встроенная графика имеется), мотивируя тем, что такая топовая материнская плата явно не для простенькой графики. С другой стороны, зачем-то ставят слот PCI-Ex1 сразу после «видеокарточного» PCI-Ex16, который в тех же 99% случаев будет перекрыт видеокартой.

Идем дальше. На очереди — накопители.

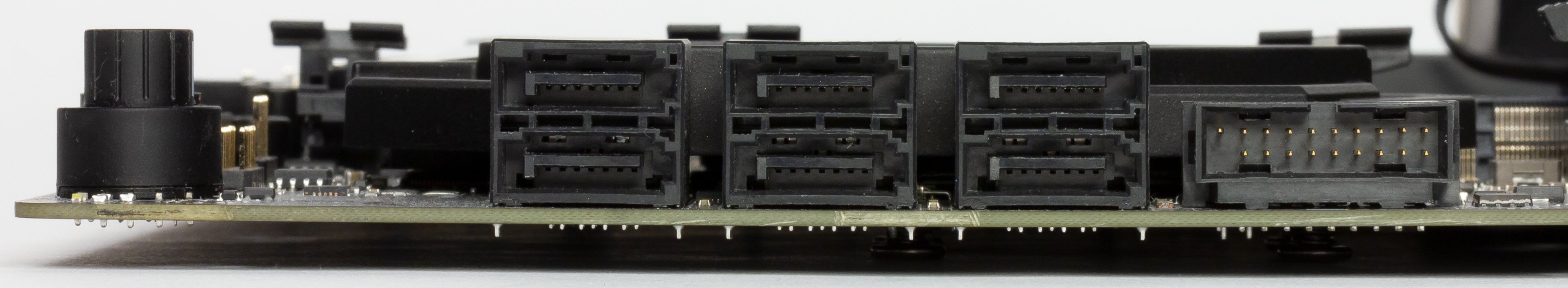

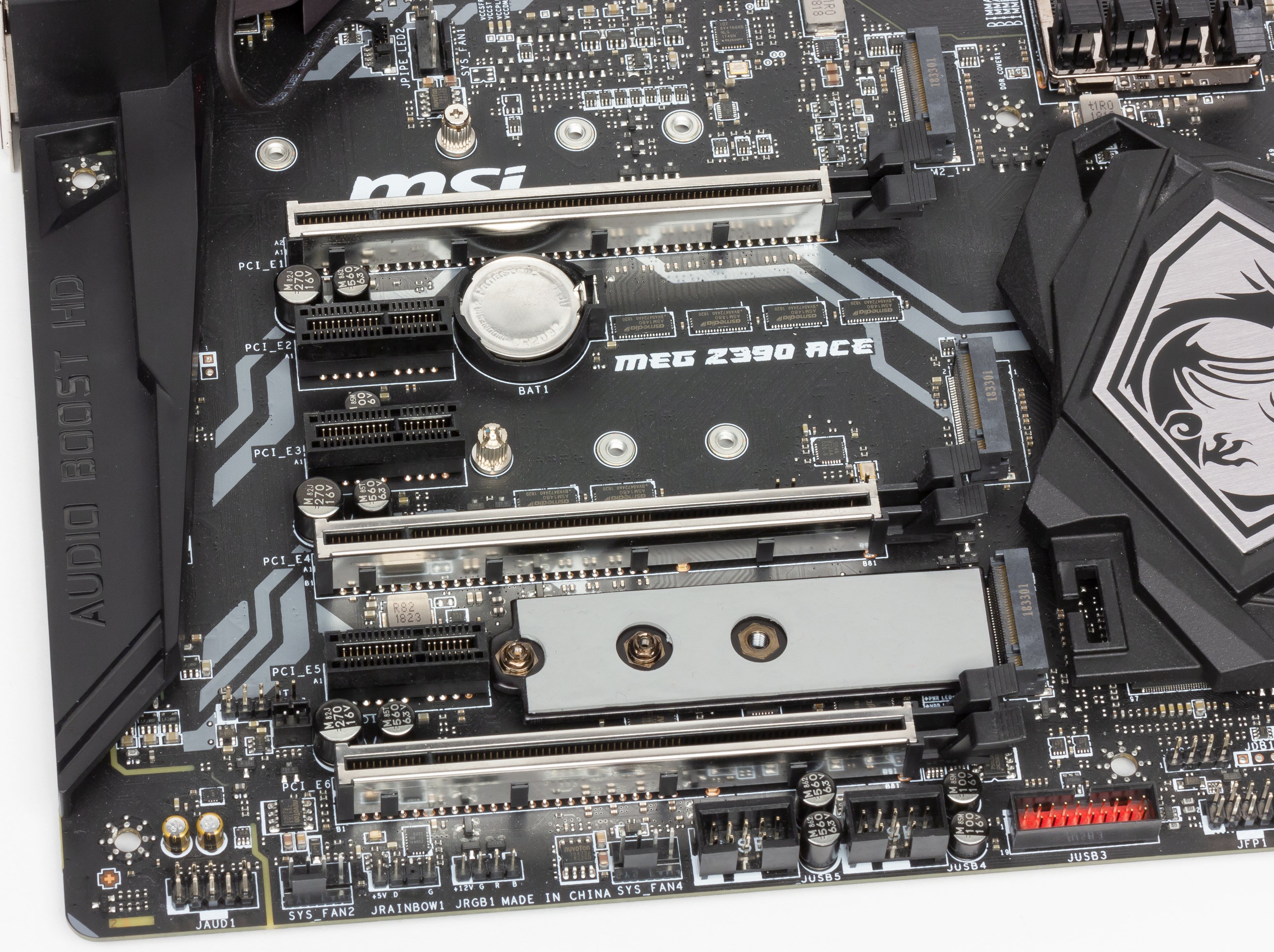

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. (Еще один слот M.2, спрятанный под кожухом блока разъемов задней панели, занят контроллером беспроводных сетей Wi-Fi/Bluetooth.)

Все 6 портов SATA600 реализованы через чипсет Z390.

Слоты M.2 поддерживают все современные типы накопителей этого форм-фактора, с интерфейсами PCI-E и SATA.

Самые длинные M.2-модули (22100) можно устанавливать только в верхний слот. Остальные слоты M.2 поддерживают модули только до 2280.

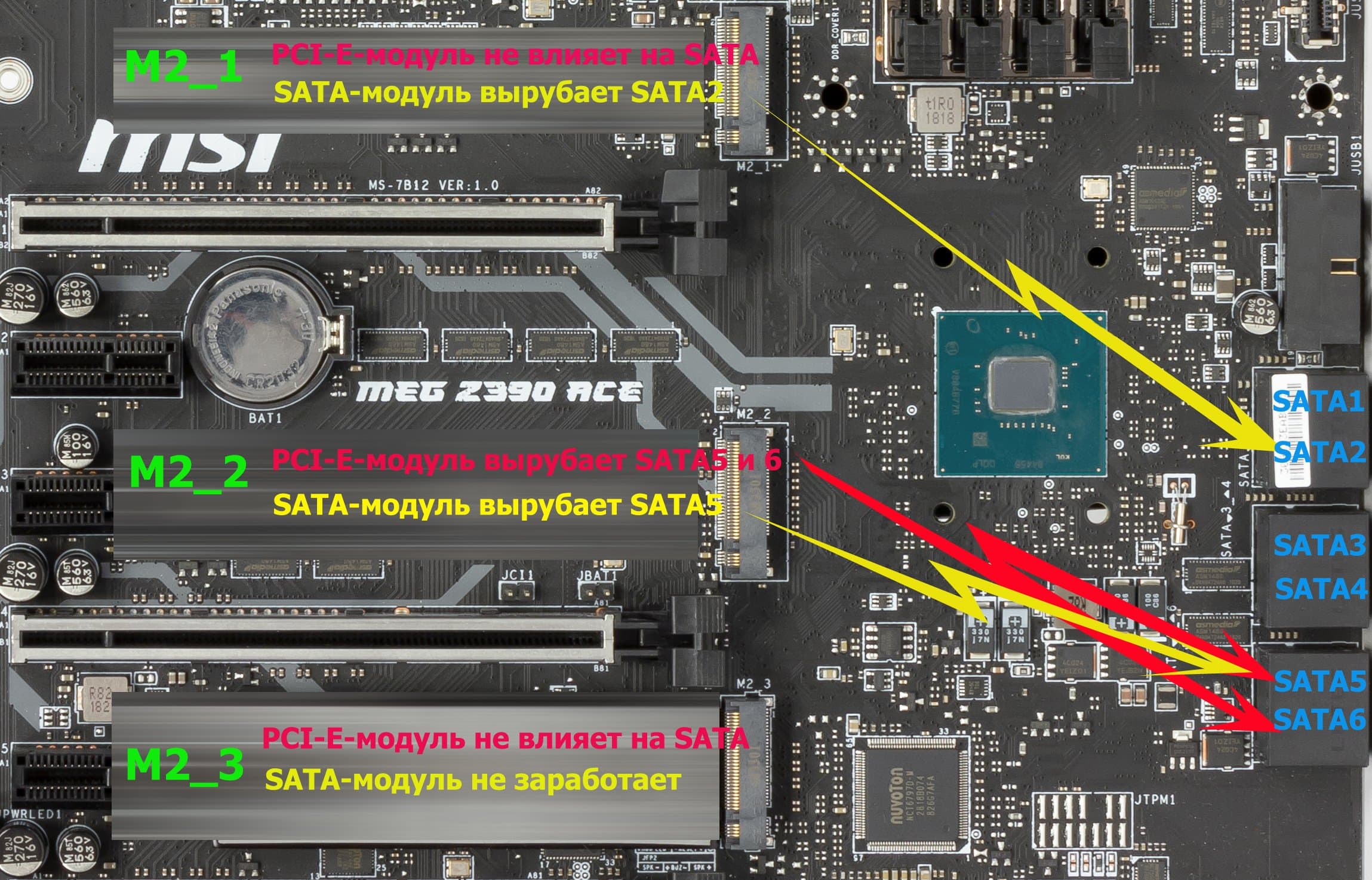

На картинке выше объяснено, что верхние два слота M.2 поддерживают все виды накопителей (SATA и PCI-E), а нижний — только PCI-E.

Портов ввода-вывода у чипсета на всех не хватает, поэтому традиционно приходится делить аппаратные ресурсы между устройствами. У данной платы слот M2_1 (верхний) в случае использования накопителя SATA делит линии с портом SATA2 (а если используется накопитель PCI-E, то никаких «дележек» нет) . Слот М2_2 делит линии уже в обоих случаях: если используем накопитель PCI-E, то вырубаются сразу оба SATA5 и SATA6, а если используем накопитель M.2 SATA, то вырубится SATA5. Самый нижний слот М2_3 поддерживает только PCI-E-накопители и не делит ресурсы. То есть читатели поняли, что, например, если мы подключили жесткий диск или SSD к порту SATA5, то в М2_2 слот вставлять накопители бесполезно: не заработает ни c PCI-E интерфейсом, ни с SATA. И наоборот: если чем-то заняли слот M.2_2, то порт SATA5 будет банально отключен.

Разумеется, в любой слот можно установить модули Intel Optane Memory.

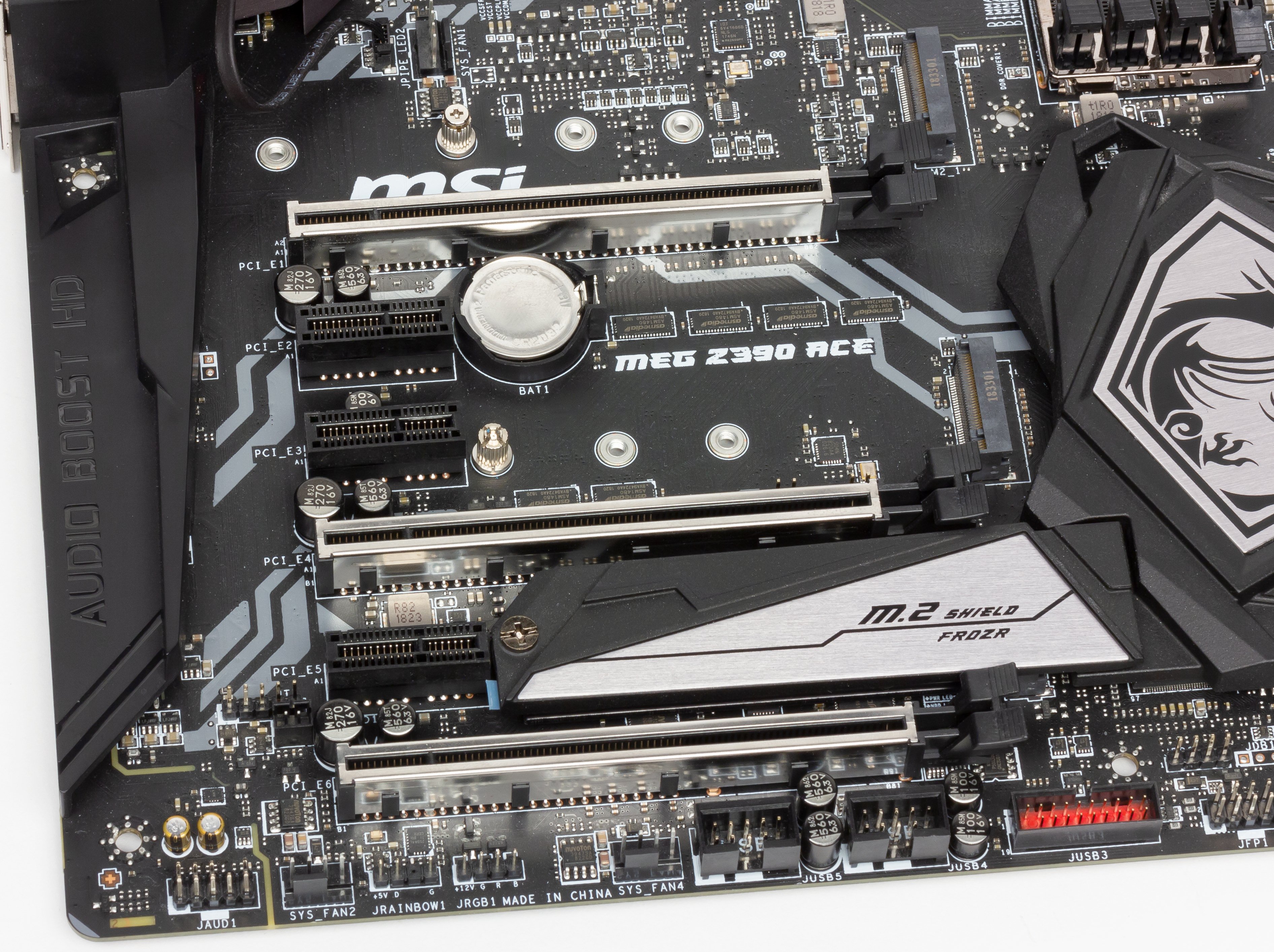

Для третьего (нижнего) слота M.2 предусмотрен радиатор с термоинтефейсом. Мне лично показалось это странным решением, потому как обычно все же радиатор если уж и устанавливают, то на самый «длинный» слот M.2. Бывает и так, что попадется сильно нагревающийся накопитель, но 22110, а там радиатора нет.

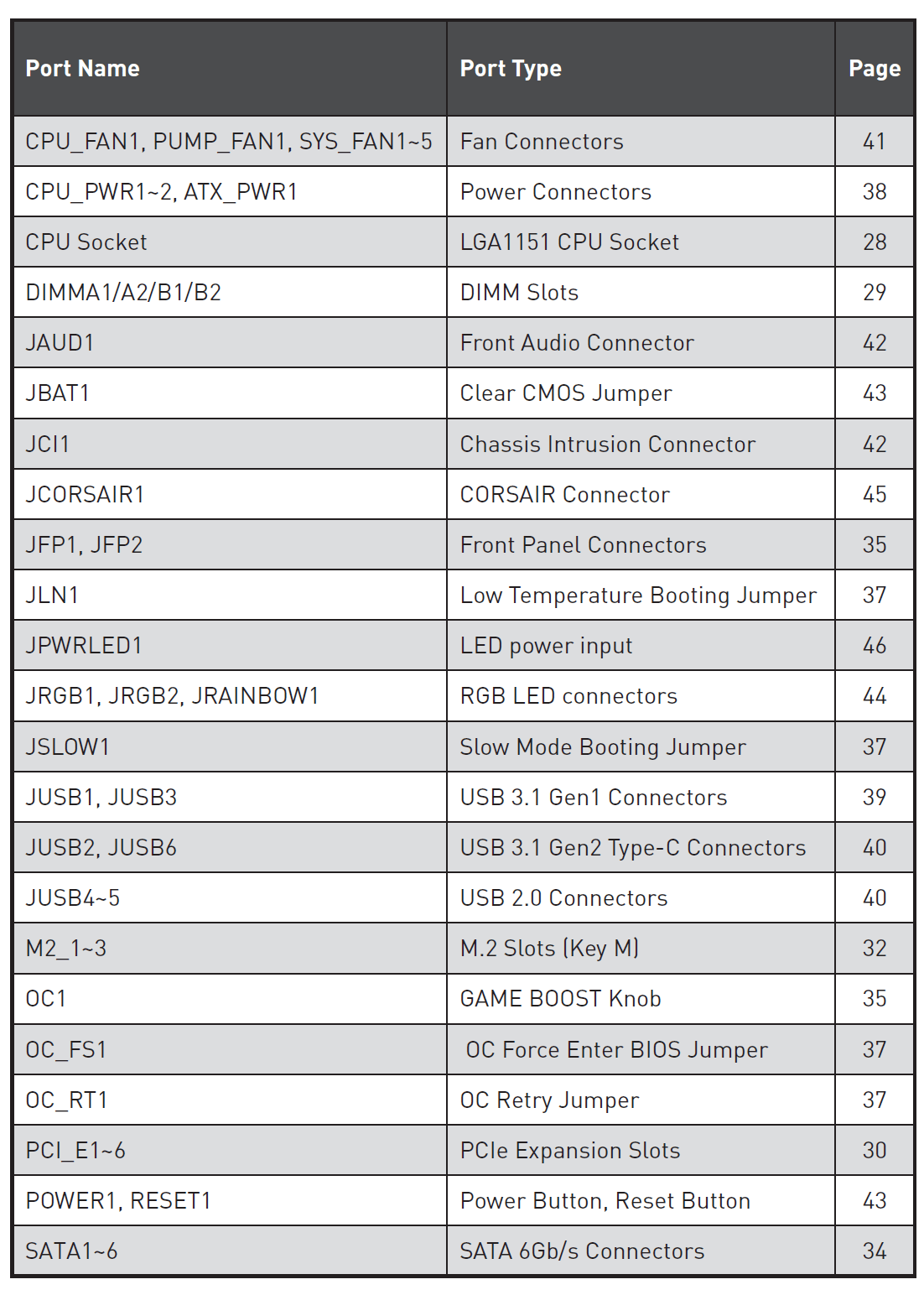

Теперь о «фенечках», то есть «прибамбасах». Благо на плате их уйма. Взять хотя бы пипк..ой, то есть кнопки.

Понятно, что кнопки питания и перезагрузки комментировать нет смысла (просто бальзам на сердце для тестера, когда он видит такие «пипки» на материнке: нет нужды рыскать по мануалу — куда подключать проводки от Power и Reset). «Барабанчик» OC1, иначе называемый Game Boost, — включает предустановленные режимы разгона, мы об этом поговорим в соответствующем разделе. Мне как-то лично даже захотелось услышать звук механического этакого переключения «тррррыыык», однако «барабан» работает бесшумно.

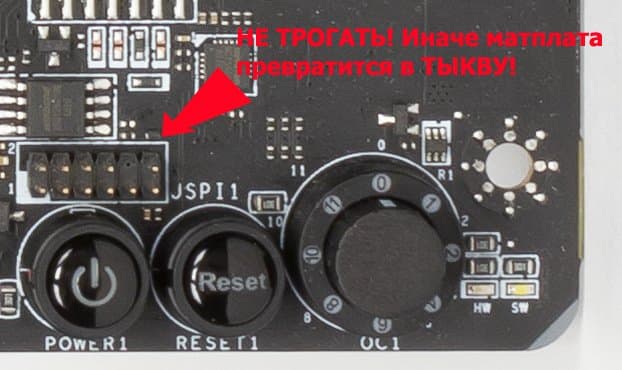

Секретный разъем JSPI1 лучше не трогать. Он поэтому нигде не задокументирован. По секрету скажу — это для подключения программатора, чтобы прошить BIOS в случае «запарывания» текущего.

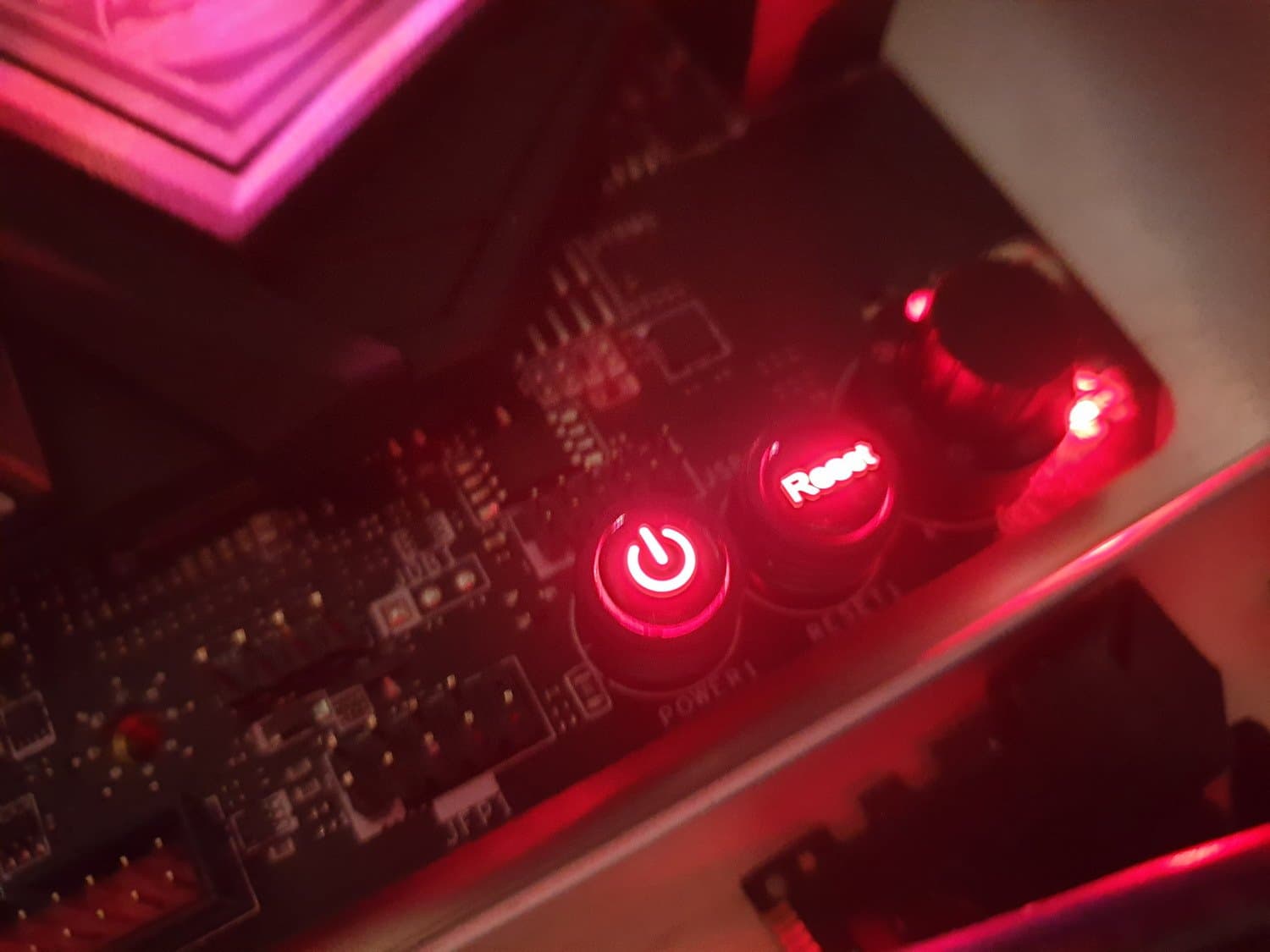

Вышеобозначенные кнопки светятся в темноте, поэтому их отлично видно.

А если разгон или аура сердитой жены вдруг отправили систему в «нирвану», можно воспользоваться перемычкой JBAT1 для очистки CMOS, чтобы вернуть компьютер «с небес на землю». Для этой же цели есть и физическая кнопка на задней панели (о ней позже). Слева — перемычка JCI1, вернее, разъемчик для подключения сигнализации с корпуса об открытой дверце (для тех, у кого есть такая на корпусе).

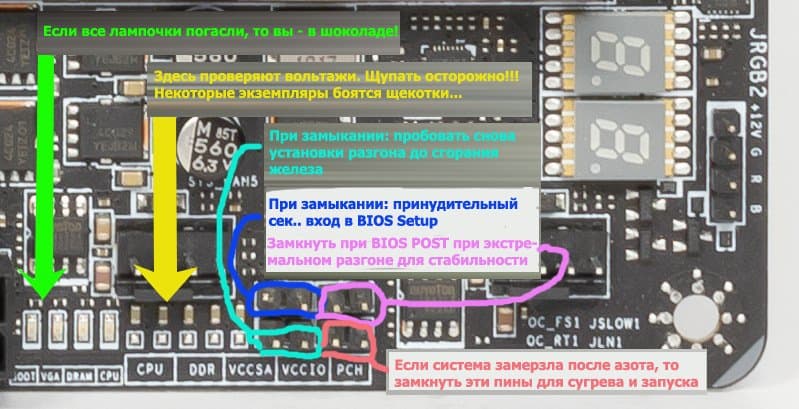

Самый примечательный для оверклокеров блок — на плате сверху справа, около 24-пинового разъема питания.

Здесь имеются контактные площадки для подключения мультиметров: фанаты могут проверять реальные напряжения на ядре CPU, контроллере ввода-вывода CPU, памяти, чипсете и др. Также есть блок перемычек. OC_RT1 — для упорных повторов загрузки системы с ранее установленными параметрами разгона (до 3х раз) на предмет: а вдруг оно заведется?! OC_FS1 — при замыкании заставляет систему после перезагрузки автоматически входить в BIOS Setup (без воплей о том, что все плохо, «гипс снимают, клиент уезжает..»). JSLOW1 — замкнуть, если применили очень экстремальное охлаждение, повышается стабильность (правда не объяснили — за счет чего). И JLN1 — это если ...

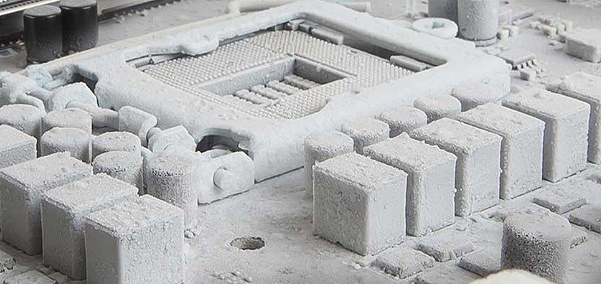

...ну, вы поняли: когда все замерзло от азота, а запустить систему как-то надо.

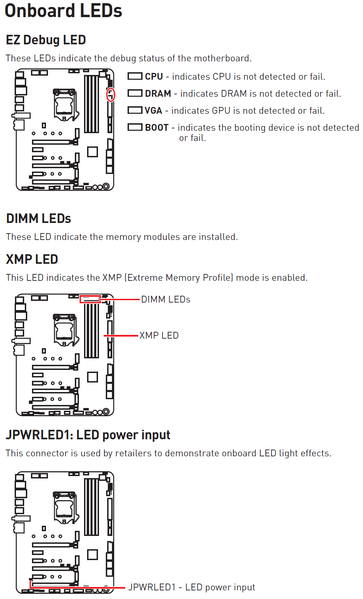

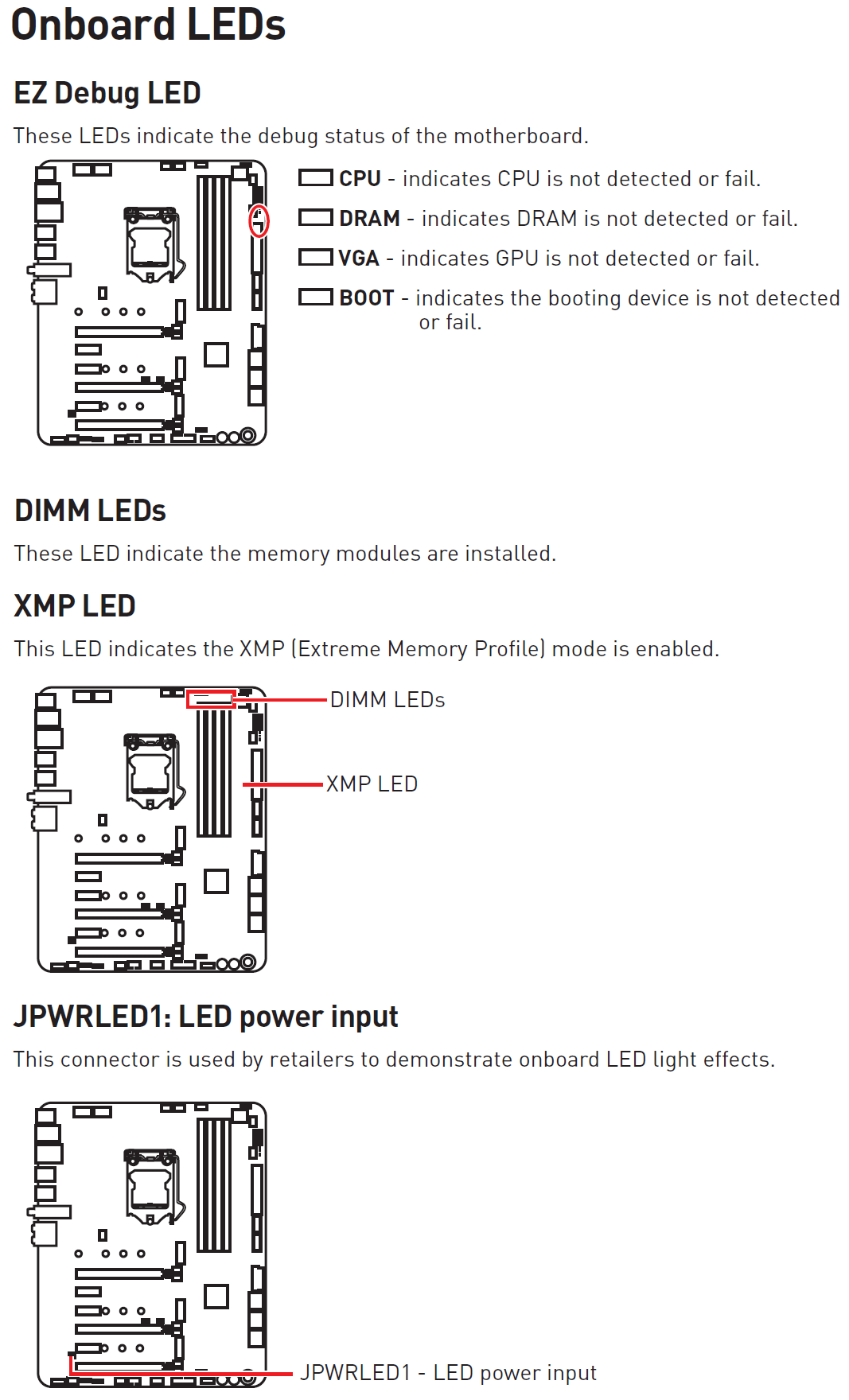

Также на той картинке через одну выше видно, что имеются световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы. Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

Кстати, у платы есть не только эти индикаторы. У слотов памяти есть свои светодиоды, извещающие о том, какие слоты заняты модулями. А включенный профиль XMP имеет свой индикатор.

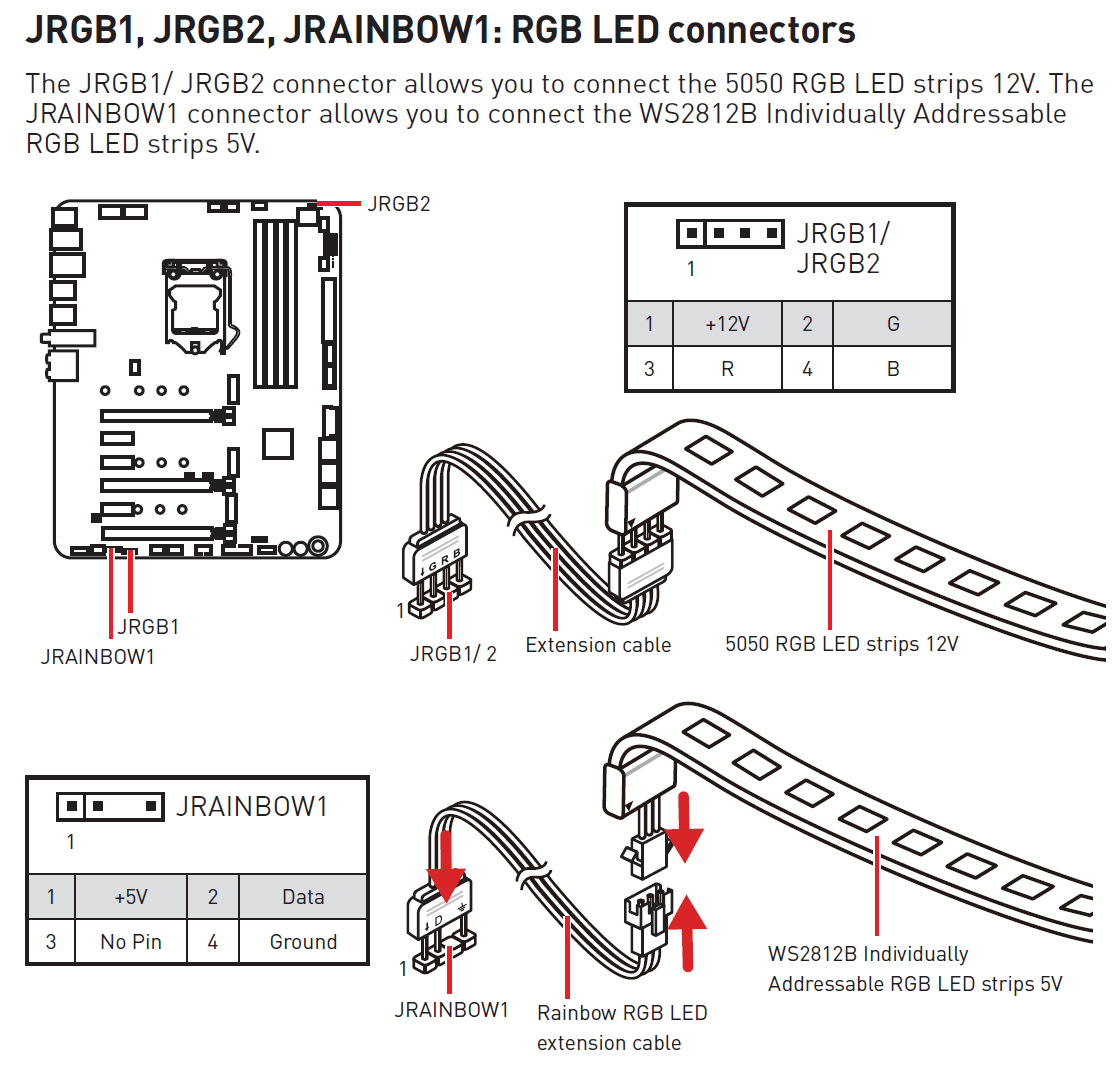

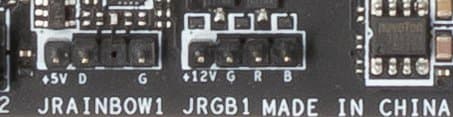

Если уж мы заговорили о световых индикаторах, то надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется три разъема для подключения любых устройств этого плана: 1 разъем для подключения адресуемых (5 B 3 A, до 15 Вт) RGB-лент/устройств, 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Сверху на плате имеется неадресуемый разъем 12 В, он виден на той картинке, где «прибамбасы» для оверклокинга.

Внизу платы есть остальные два:

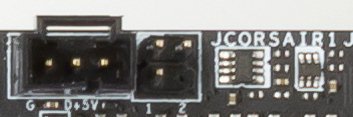

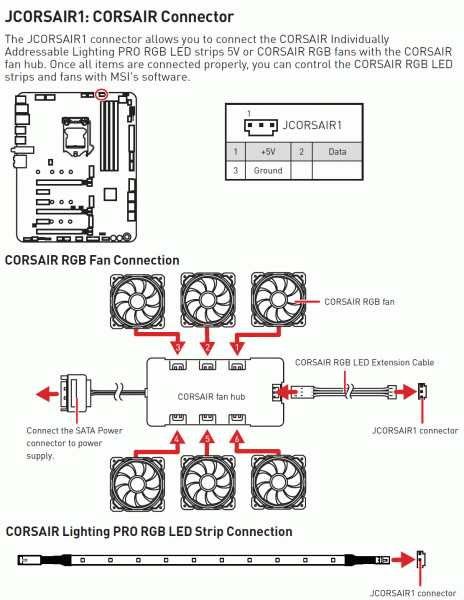

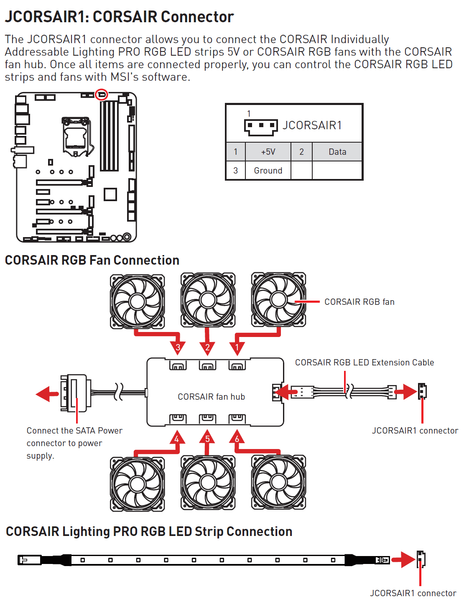

Видимо компания MSI очень активно сотрудничает с Corsair, поэтому для их элементов подсветки есть специальный проприетарный разъем.

В руководстве пользователя написано, как подключать RGB-устройства Corsair, включая их хабы для вентиляторов.

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

Продолжаем рассматривать периферию. Теперь на очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

Как говорилось выше, чипсет Z390 способен реализовать до 14 портов USB всех типов, но при этом USB 3.0/3.1 не должно быть больше 10, а USB 3.1 — не более 6.

А что мы имеем? Всего на материнской плате — 20 портов USB:

  • 6 портов USB 3.1 Gen2 (самые быстрые на сегодня): все реализованы через Z390 и представлены 4 портами Type-A (красного цвета) на задней панели и 2 внутренними портами Type-C (для подключения таких же разъемов на передней панели корпуса);

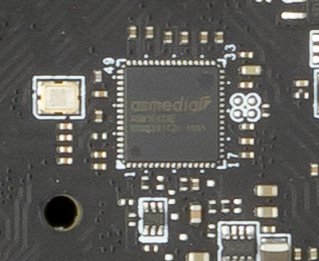

  • 4 порта USB 3.1 Gen1 (USB 3.0): реализованы через контроллер ASM1042 от ASMedia и представлены 2 внутренними разъемами на материнской плате (один из них JUSB1 виден выше, слева от Type-C);

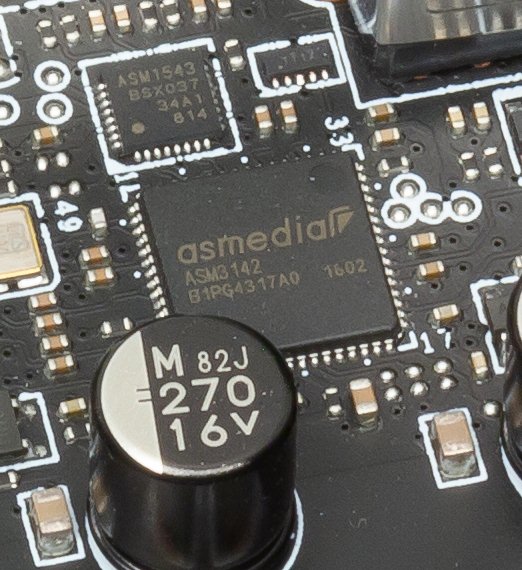

  • 2 порта USB 3.1 Gen2: реализованы через контроллер ASMedia ASM3142 и представлены 1 разъемом Type-A и 1 разъемом Type-C на задней панели (обведены красным);
  • 8 портов USB 2.0/1.1 реализованы через Z390 и представлены 4 портами Type-A (черного цвета) на задней панели и 2 внутренними портами. Порт JUSB3 помечен красным цветом, так как именно он поддерживает быструю зарядку устройств (регулируется в BIOS Setup и активируется соответствующим приложением).

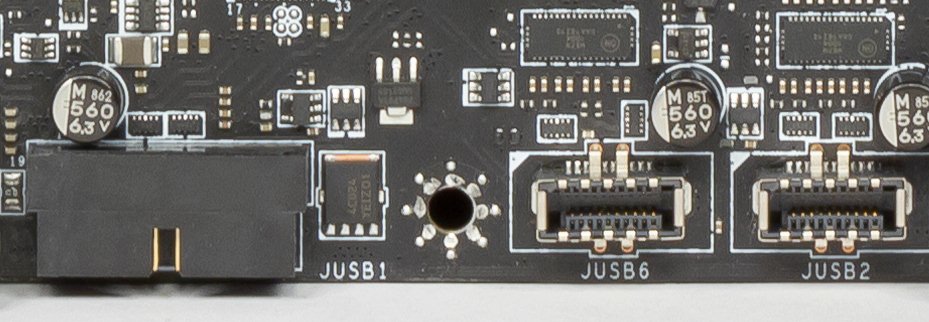

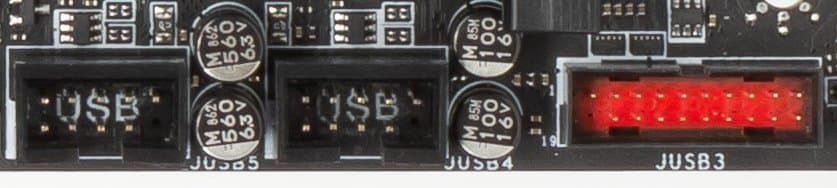

Справа — JUSB3, это второй порт USB 3.0 от ASM1042

Итак, через чипсет реализовано 6 USB 3.1 Gen2 + 8 USB 2.0 = 14 портов. То есть возможности Z390 использованы по максимуму.

Теперь о сетевых делах.

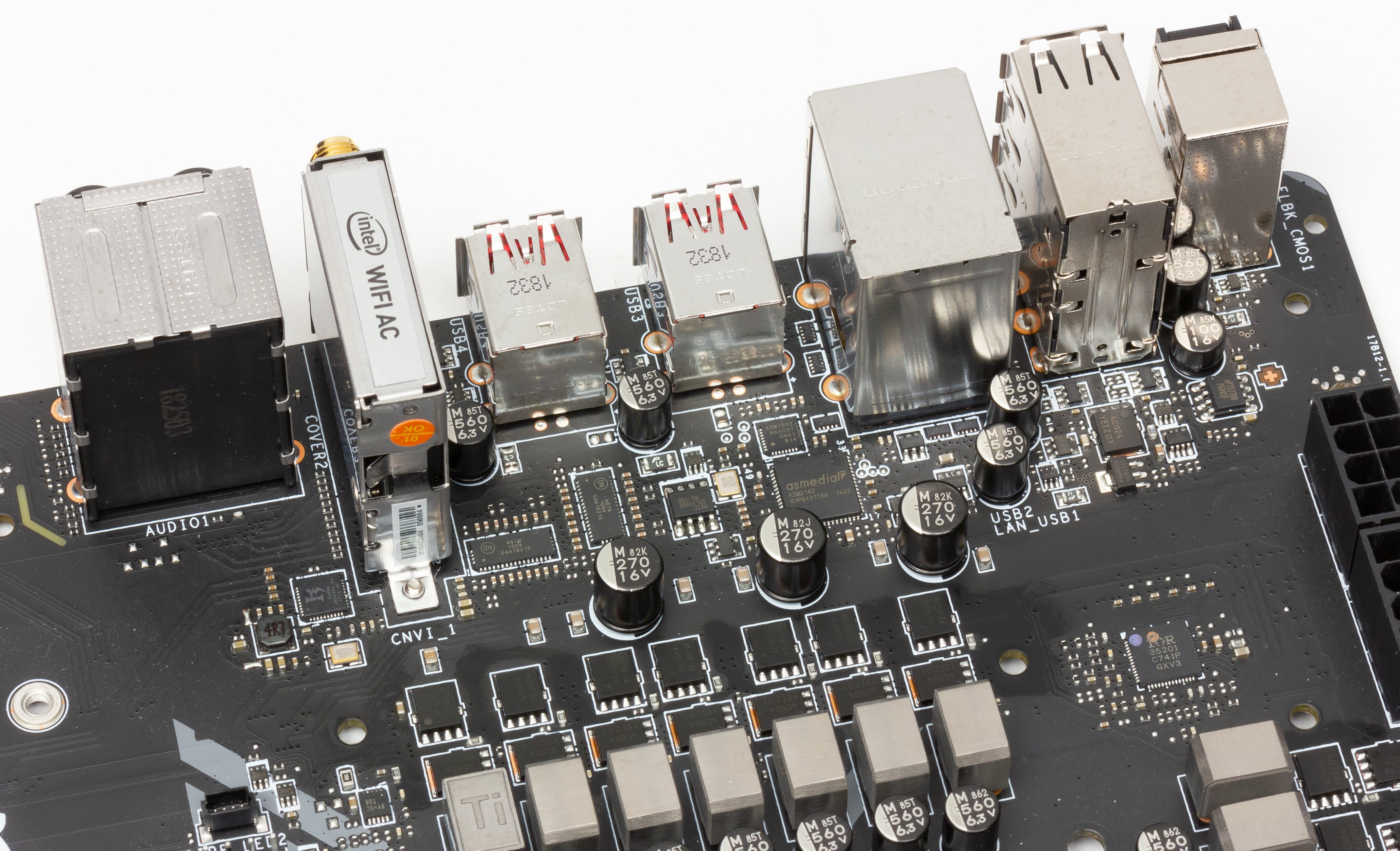

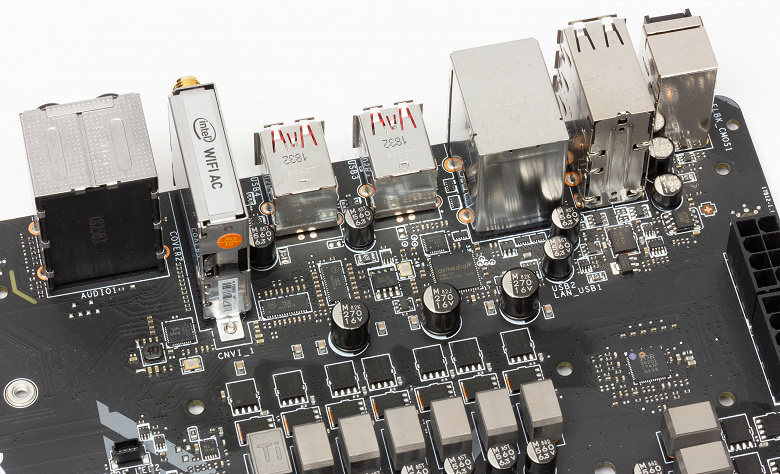

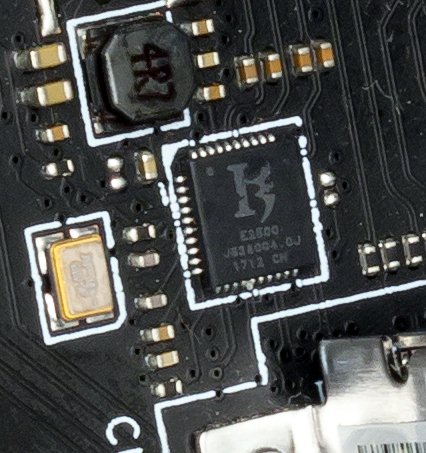

Традиционно поддерживаемый системным чипсетом сетевой гигабитный контроллер Intel GigaPHY i219V в данном случае разработчики решили не использовать, а воспользовались не менее широко известным контроллером Killer E2500 от River Networks (характеристики те же, тот же 1Gb/s). Стоит особо отметить, что как ни странно, но Windows 10 (даже версия 1809) этот контроллер не знает, поэтому пришлось качать ПО на другом компьютере и переносить на тестовый через flash-накопитель.

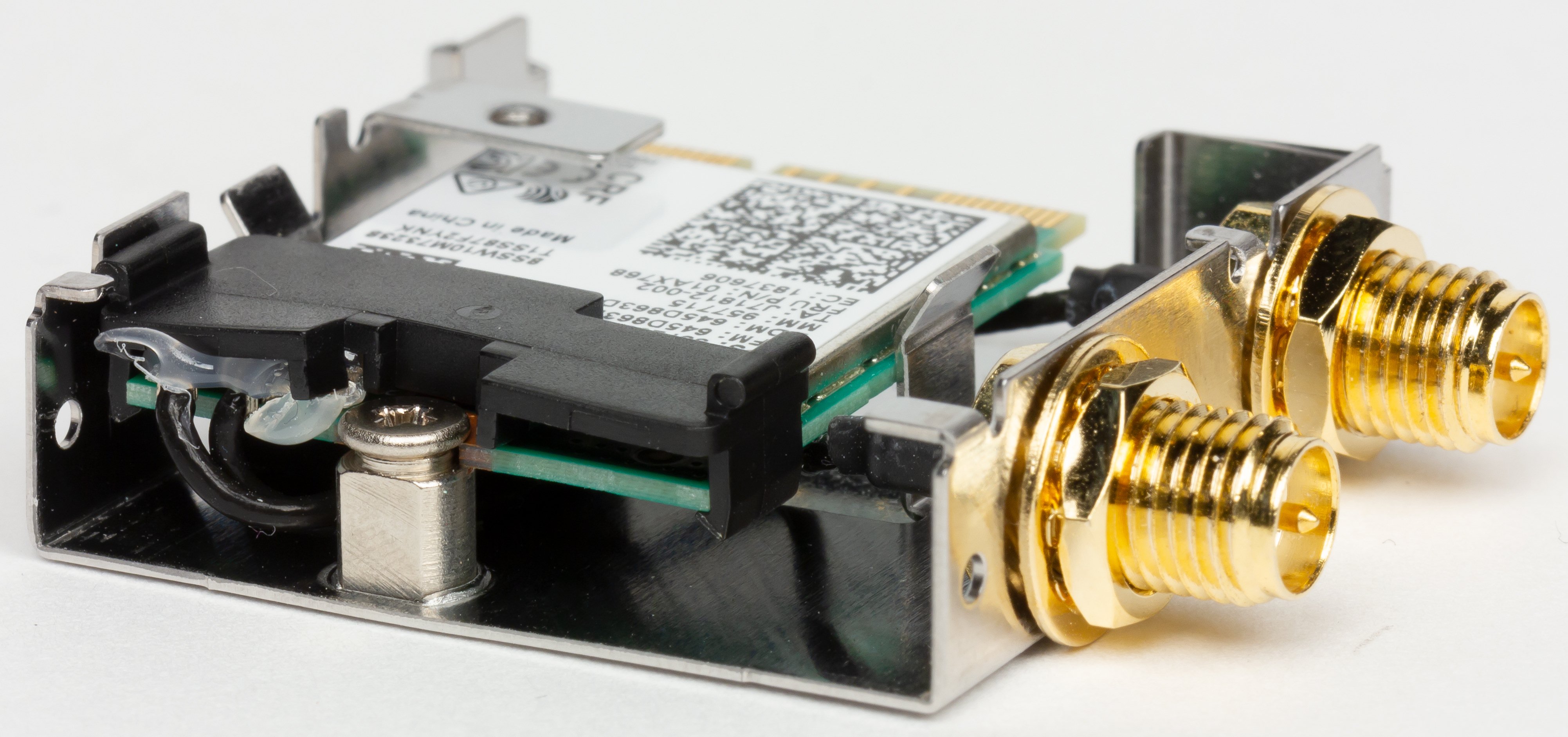

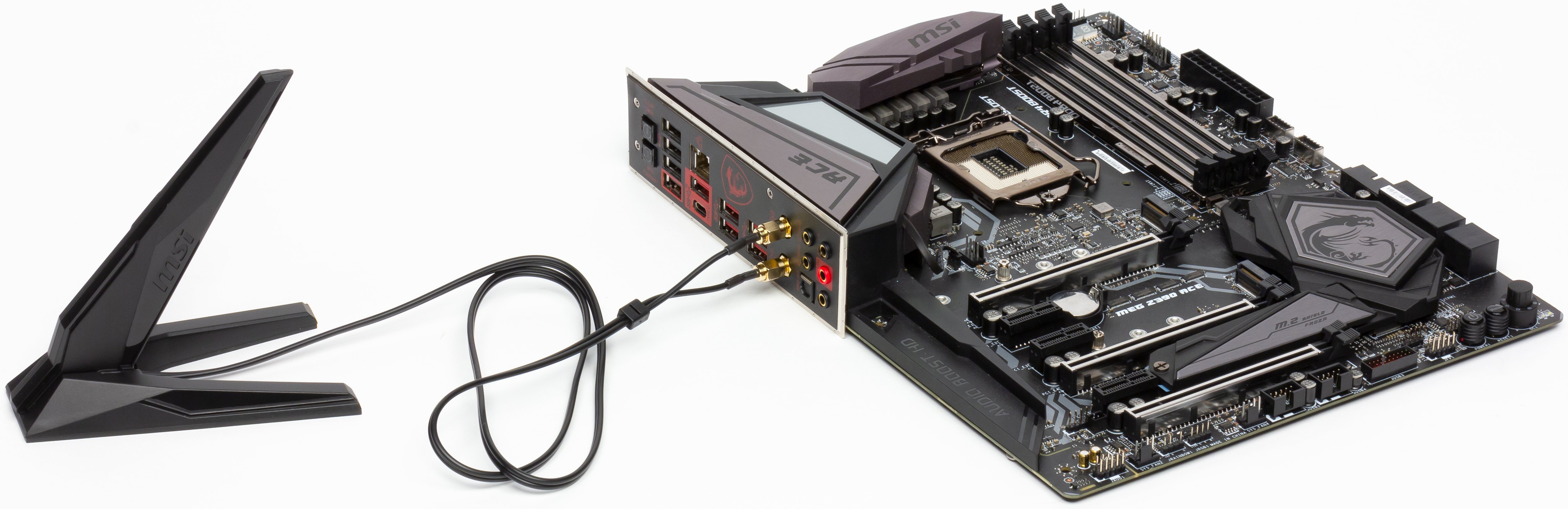

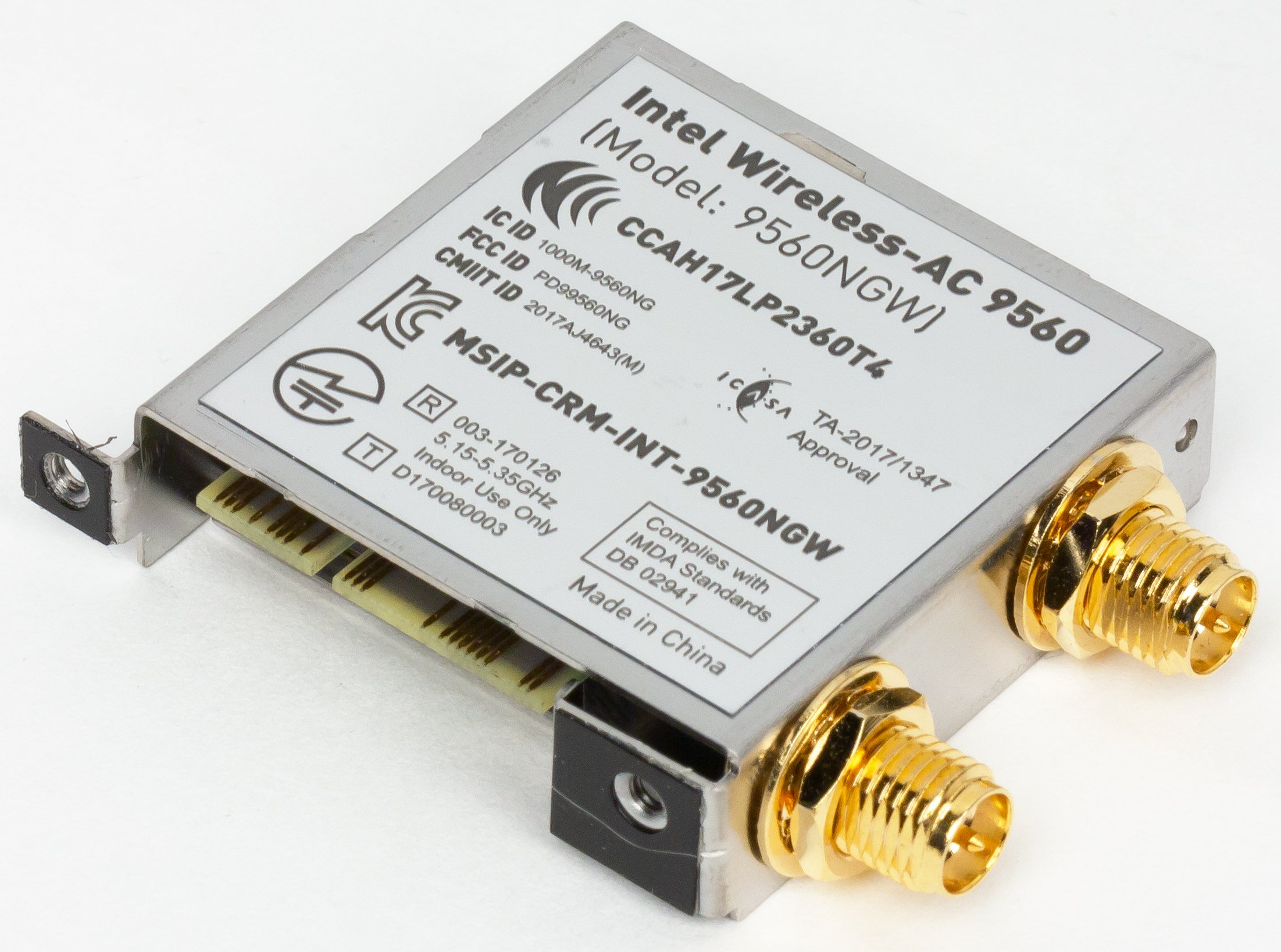

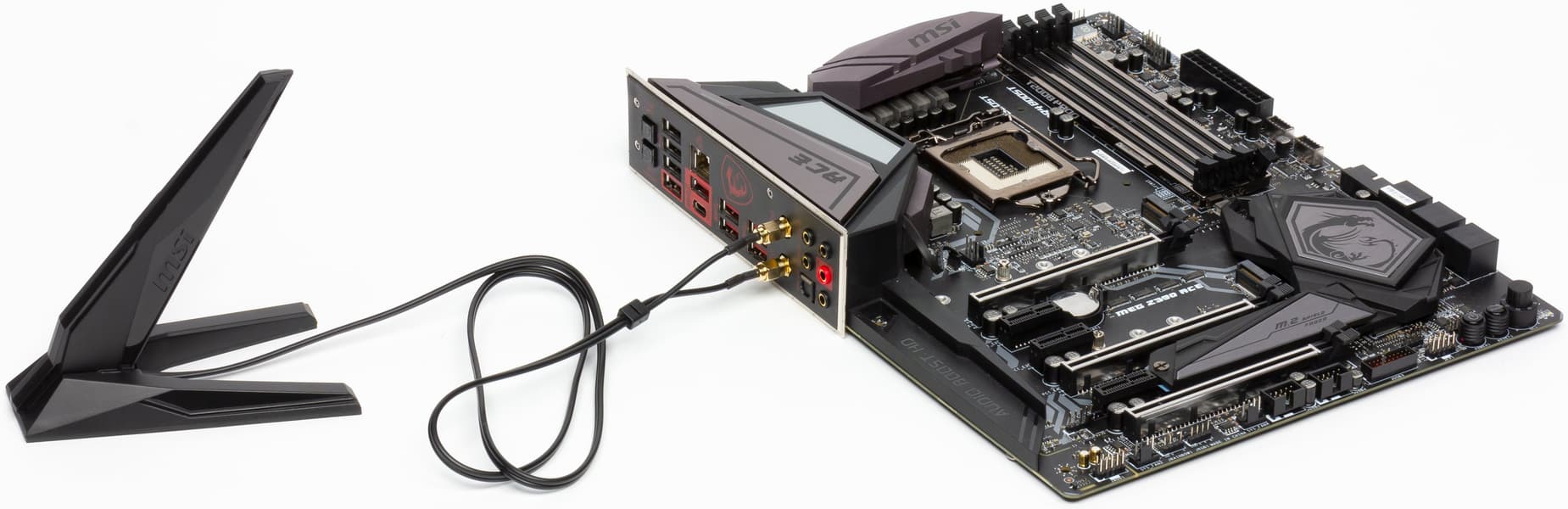

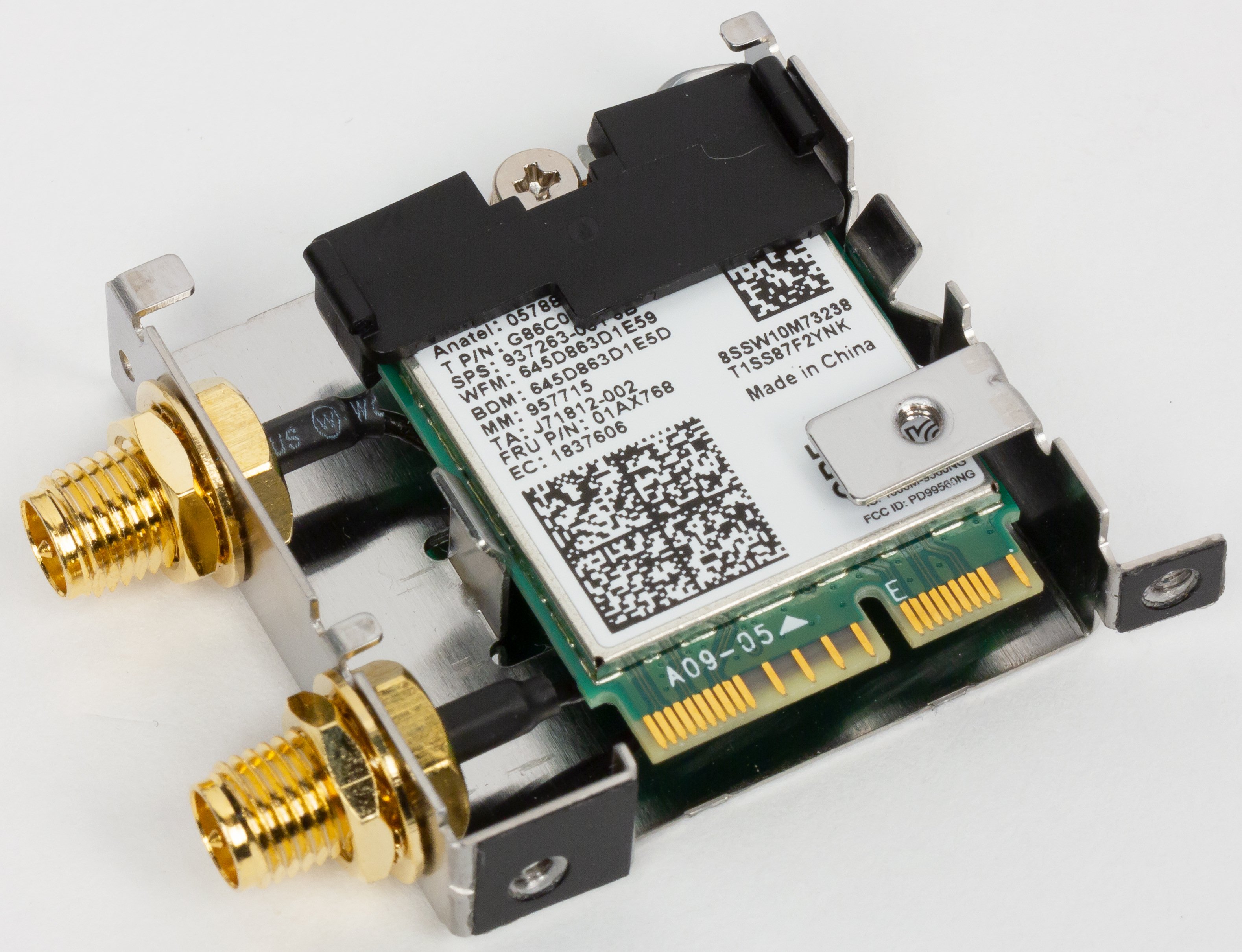

Беспроводные адаптеры Wi-Fi 802.11a/b/g/n/ac и Bluetooth 5.0 реализованы на контроллере Intel AC-9560. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

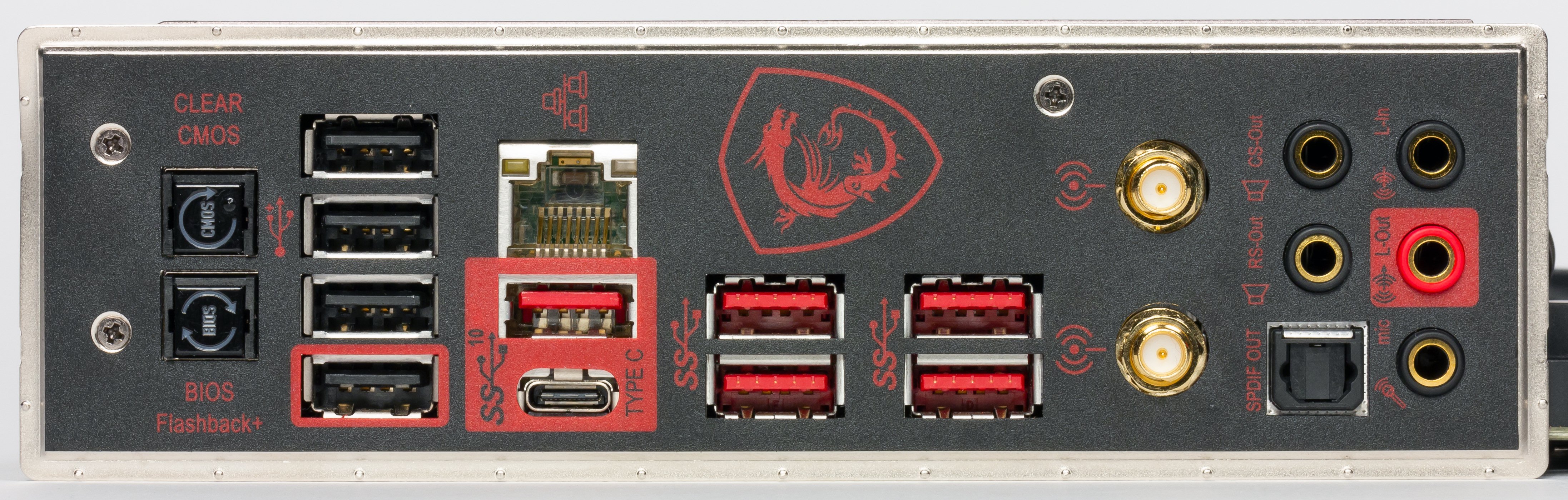

Заканчивая с задней панелью, хотелось по традиции сказать, что еще имеется стандартный видеовыход HDMI 1.4 — на случай, если вы захотите использовать встроенное видеоядро, имеющееся у абсолютного большинства современных процессоров Intel. Однако НЕ СКАЖУ, поскольку в компании MSI решили, что для такой серьезной материнской платы встроенная графика — ниже плинтуса, и поэтому ее поддержки нет вообще, как и гнезд вывода на мониторы. Поэтому с данной материнской платой должны использоваться только дискретные видеокарты!

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Мы имеем 7 разъемов для вентиляторов. Да, можно себе представить, что если все разъемы задействовать и запустить вентиляторы на полную мощь, то системный блок наверно сдвинется с места. :)

Так что возможности MSI MEG Z390 Ace в плане охлаждения — просто супер! Да и плане мониторинга все отлично. Все вентиляторы могут управляться как через ШИМ, так и банальным изменением напряжения/тока. Для этого можно воспользоваться как настройками UEFI/BIOS, так и ПО.

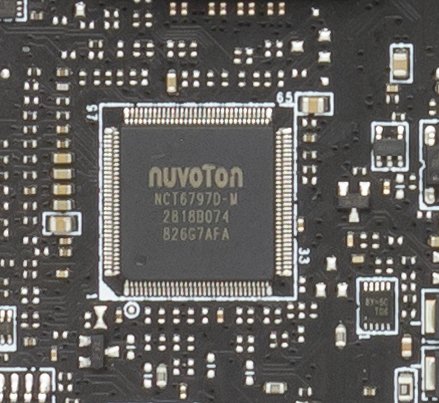

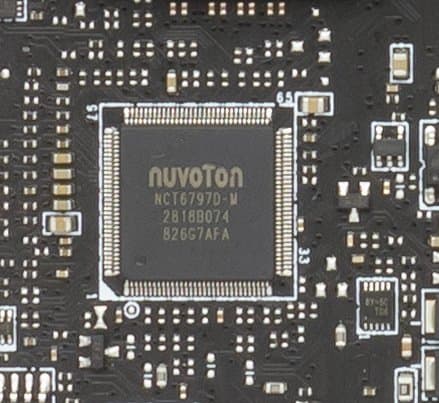

Для всех этих целей (мониторинг, Multi I/O) имеется контроллер NCT67970 от Nuvoton.

В итоге плата обеспечивает возможность слежения за всеми подключенными вентиляторами и помпами, а также тонкую регулировку их работы.

Материнские платы MSI топового уровня обладают технологией Flashback+, которая предусматривает возможность обновления версии прошивки BIOS без участия каких еще либо компонентов.

На примере материнской платы MSI MEG Z370 Godlike мы это сделали. К пустой материнской плате (без процессора, памяти, видеокарты) достаточно просто подключить питание, вставить в нужное гнездо USB Type-A флешку с новой прошивкой (заранее скачанной из интернета) и нажать на кнопку Flashback+, после чего производится проверка наличия прошивки на флешке и ее соответствие данной плате. Если оба условия соблюдены, то плата автоматически включится, и начнется обновление BIOS, при этом индикатор рядом с кнопкой Flashback+ будет мигать до окончания процедуры. После чего плата выключится, затем снова включится для проверки работоспособности новой прошивки и уже окончательно выключится.

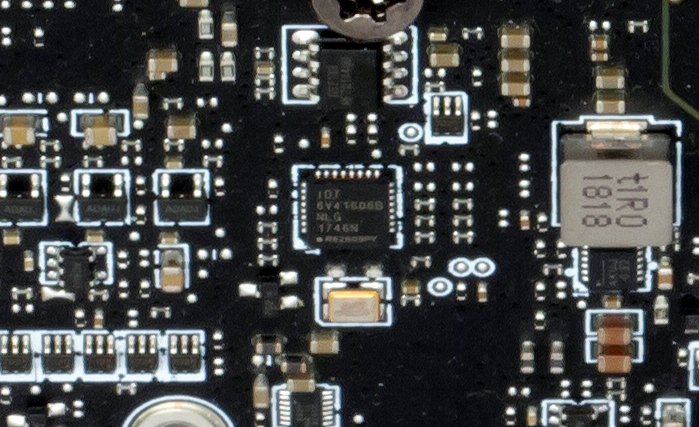

Ну и также стоит отметить наличие внешнего тактового генератора IDT 6V4160B, который позволит оверклокерам более гибко «работать» над поднятием частоты работы системной шины.

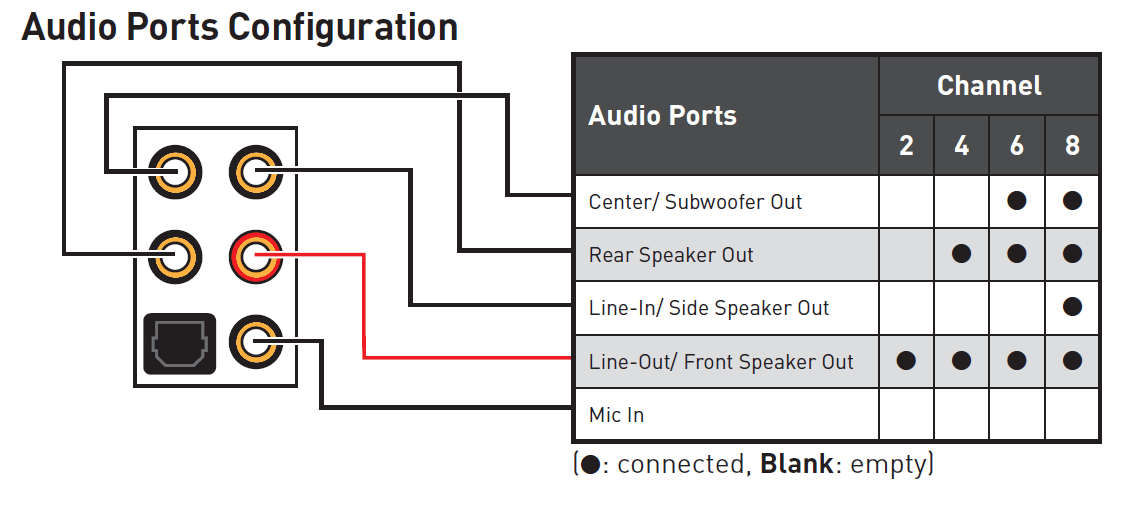

Аудиоподсистема

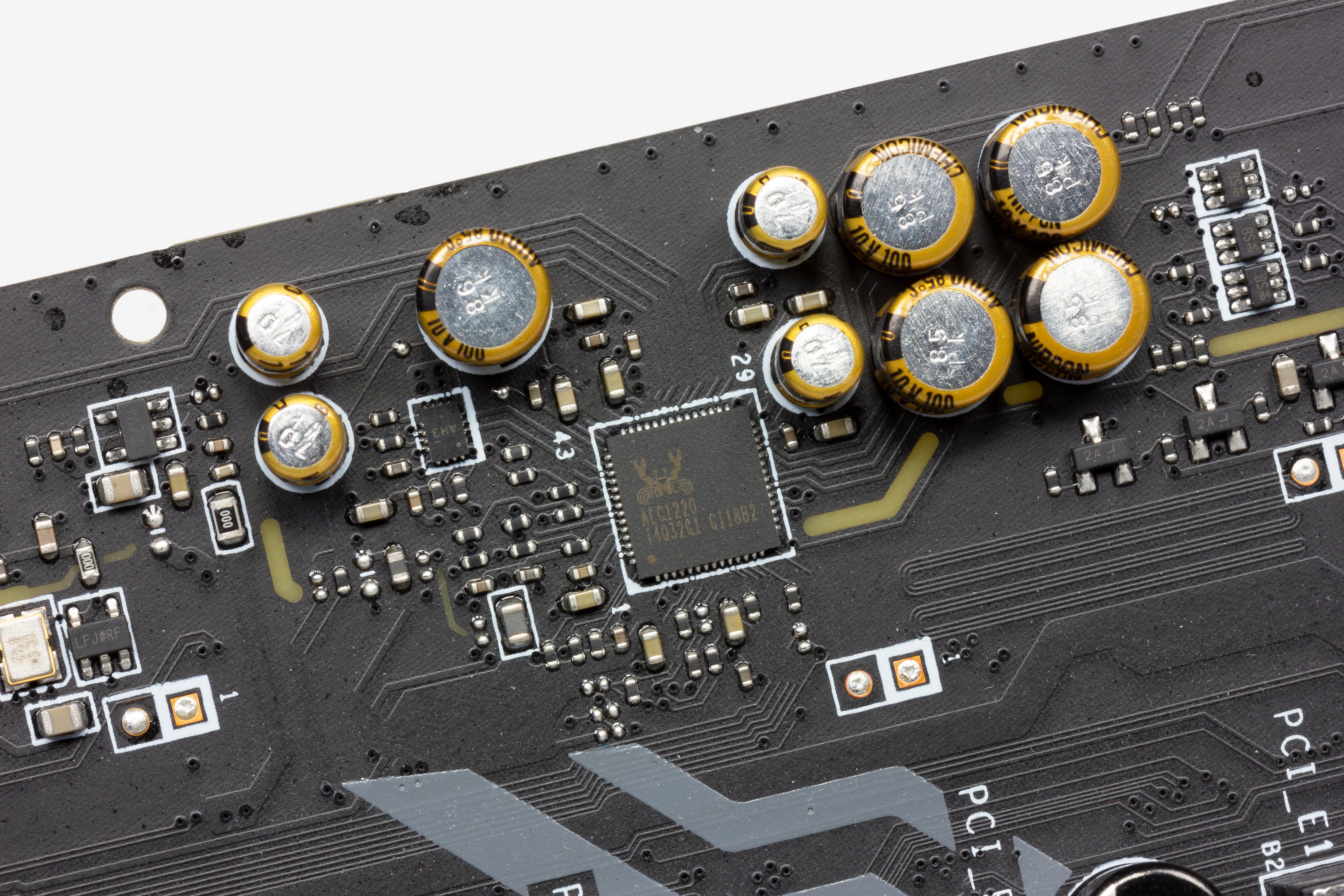

Как и практически во всех современных материнских платах, звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1.

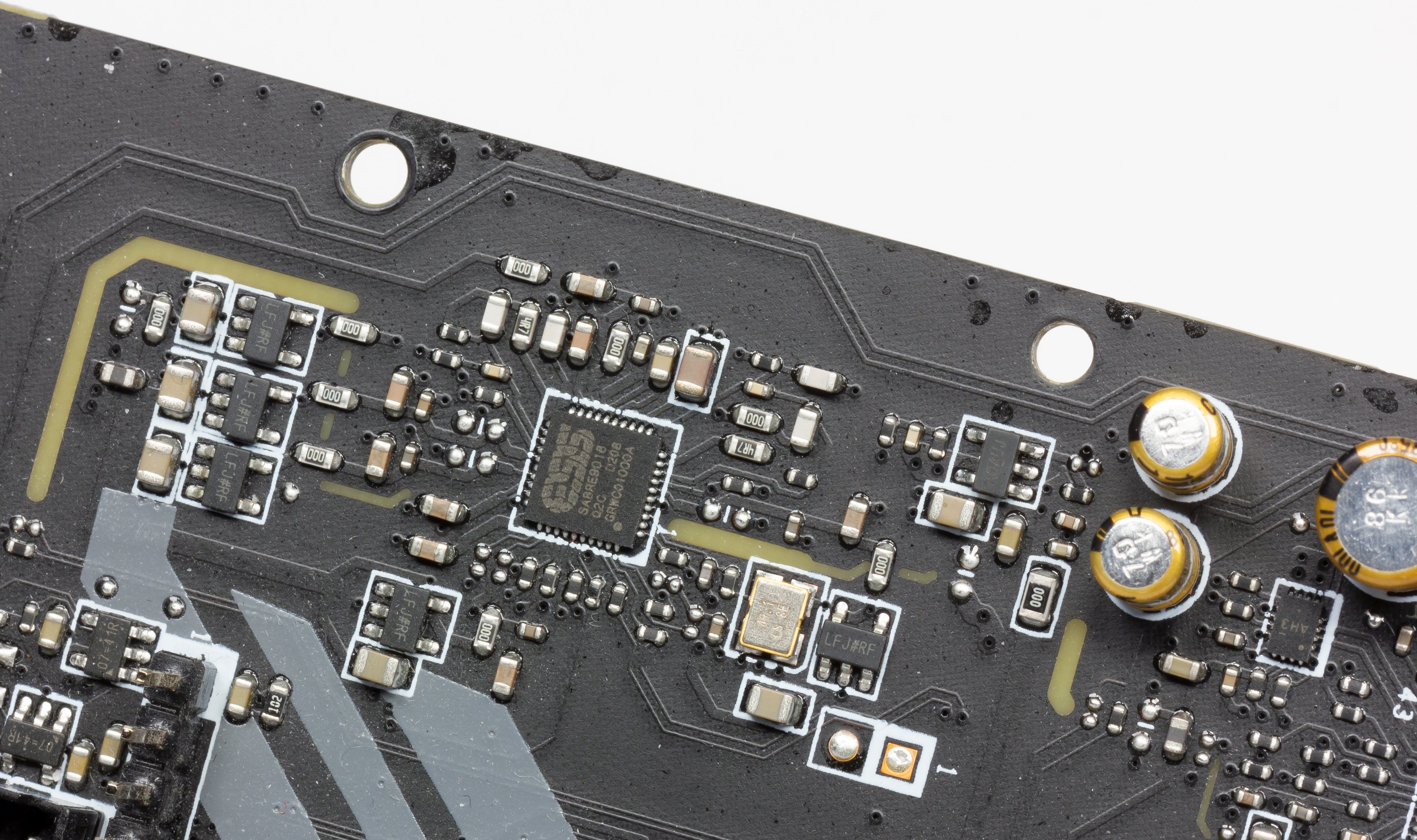

Ему сопутствует ЦАП ESS Sabre S9018.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nippon Chemicon.

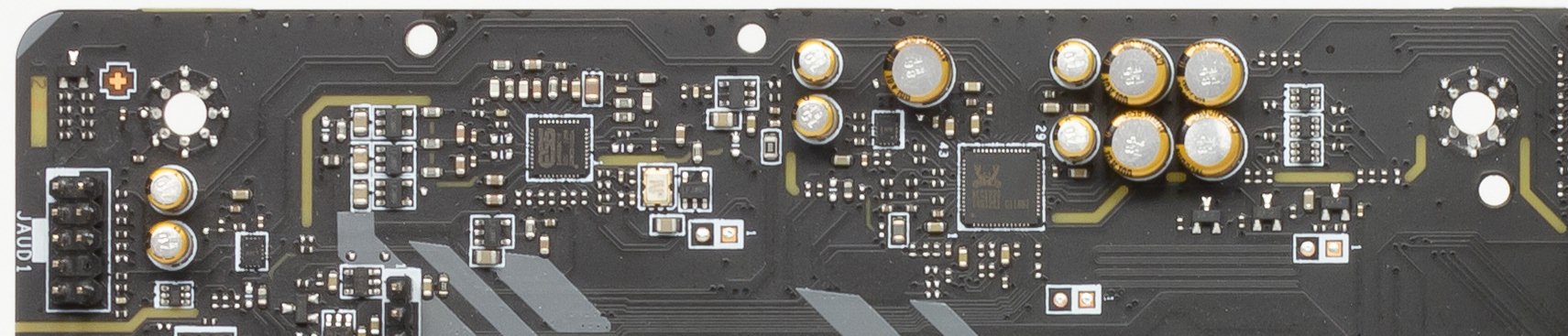

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Более того, левый и правый каналы усилителя разведены по разным слоям печатной платы. Все аудиоразъемы имеют позолоченное покрытие, однако не сохранена привычная цветовая окраска разъемов (которая неплохо помогает подключать нужные штекеры без вглядывания в их наименование). Так что, вот такая памятка может пригодиться.

В целом можно снова повторить, что это стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

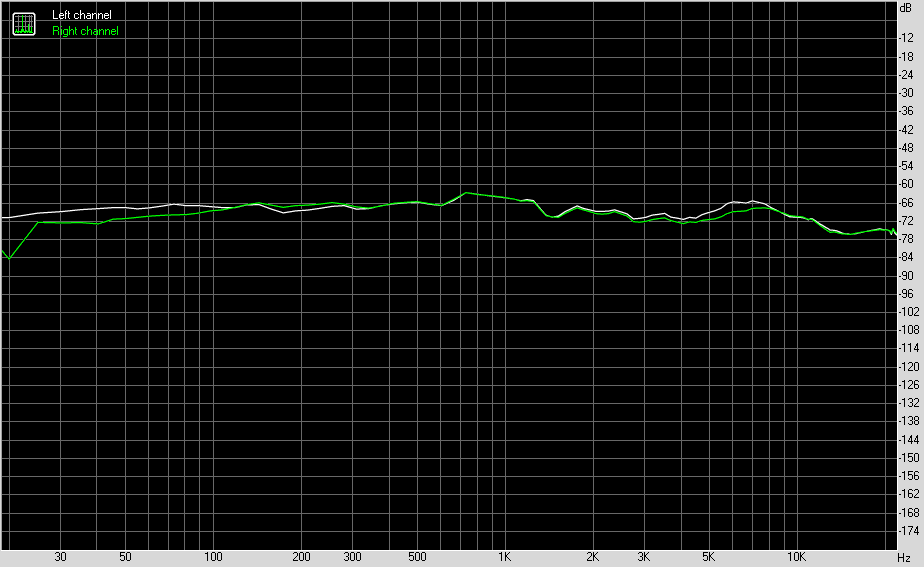

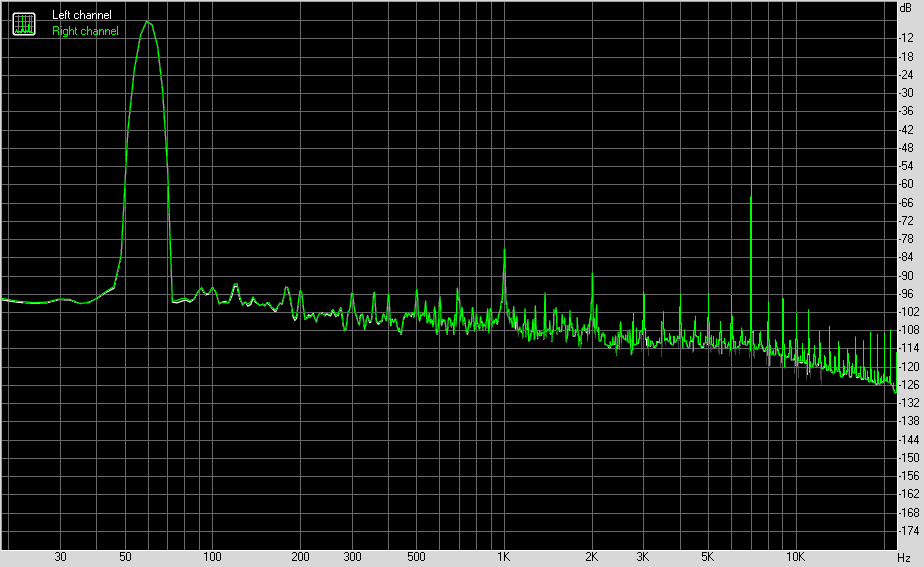

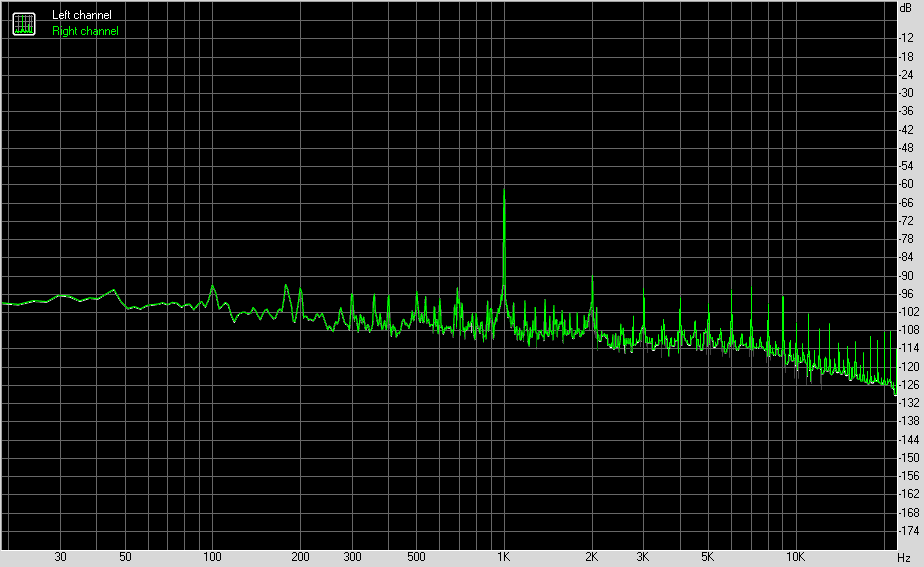

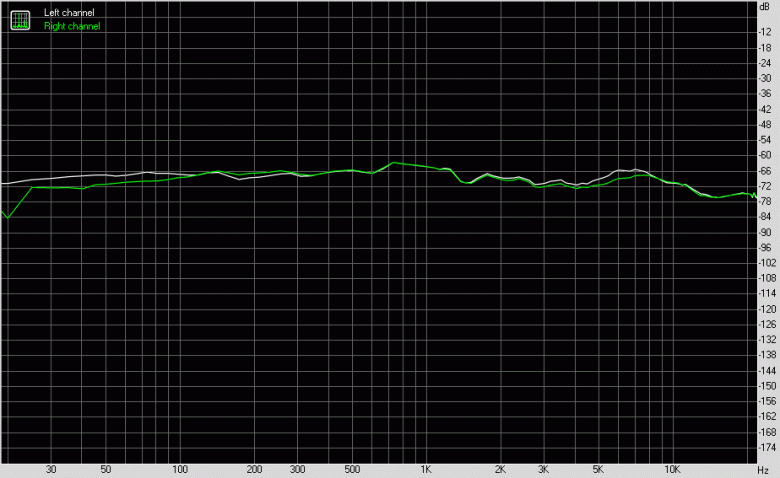

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два 8-контактных EPS12V.

Следует заметить, что дополнительный 8-контактный EPS12V нужен лишь опционально, для очень серьезного разгона

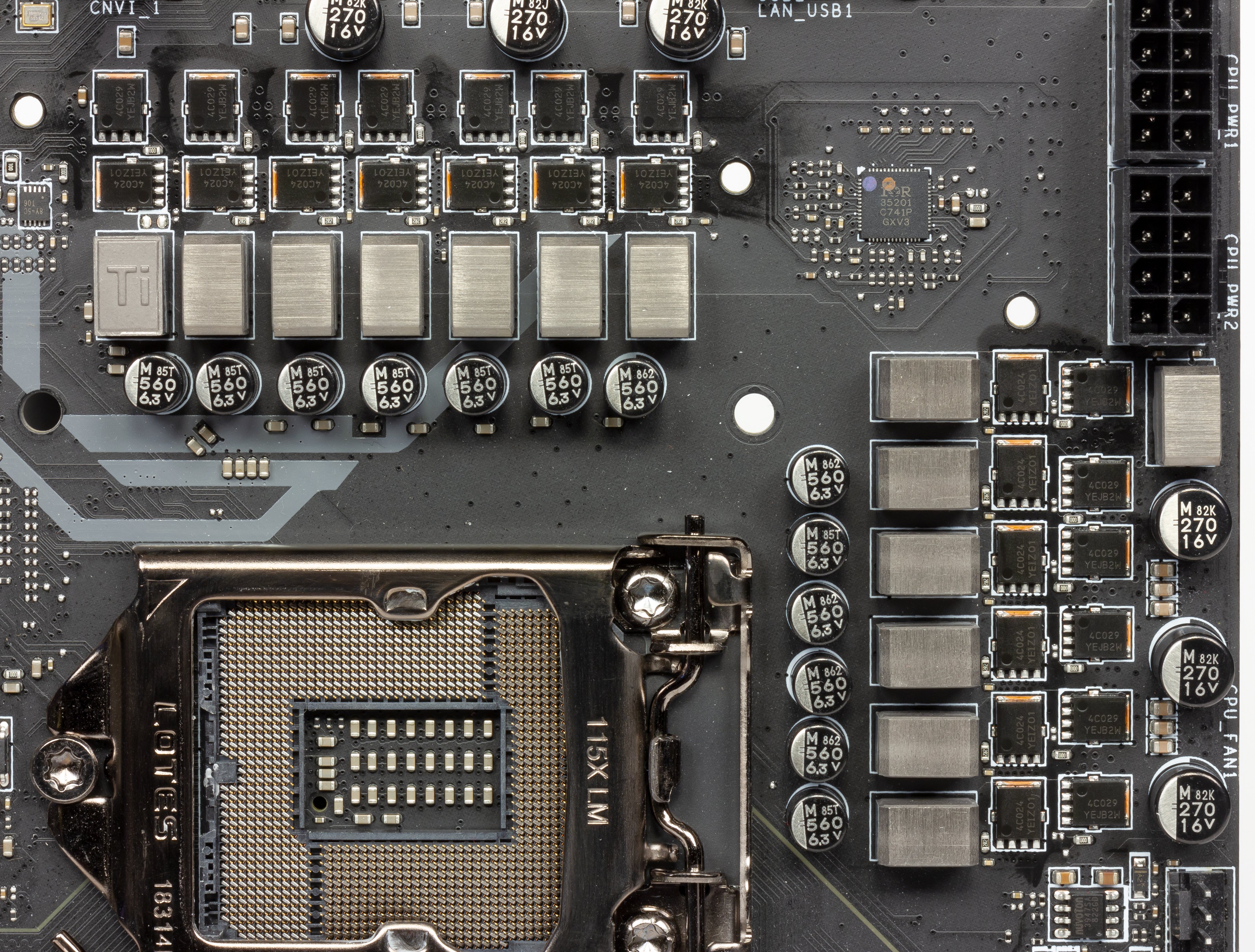

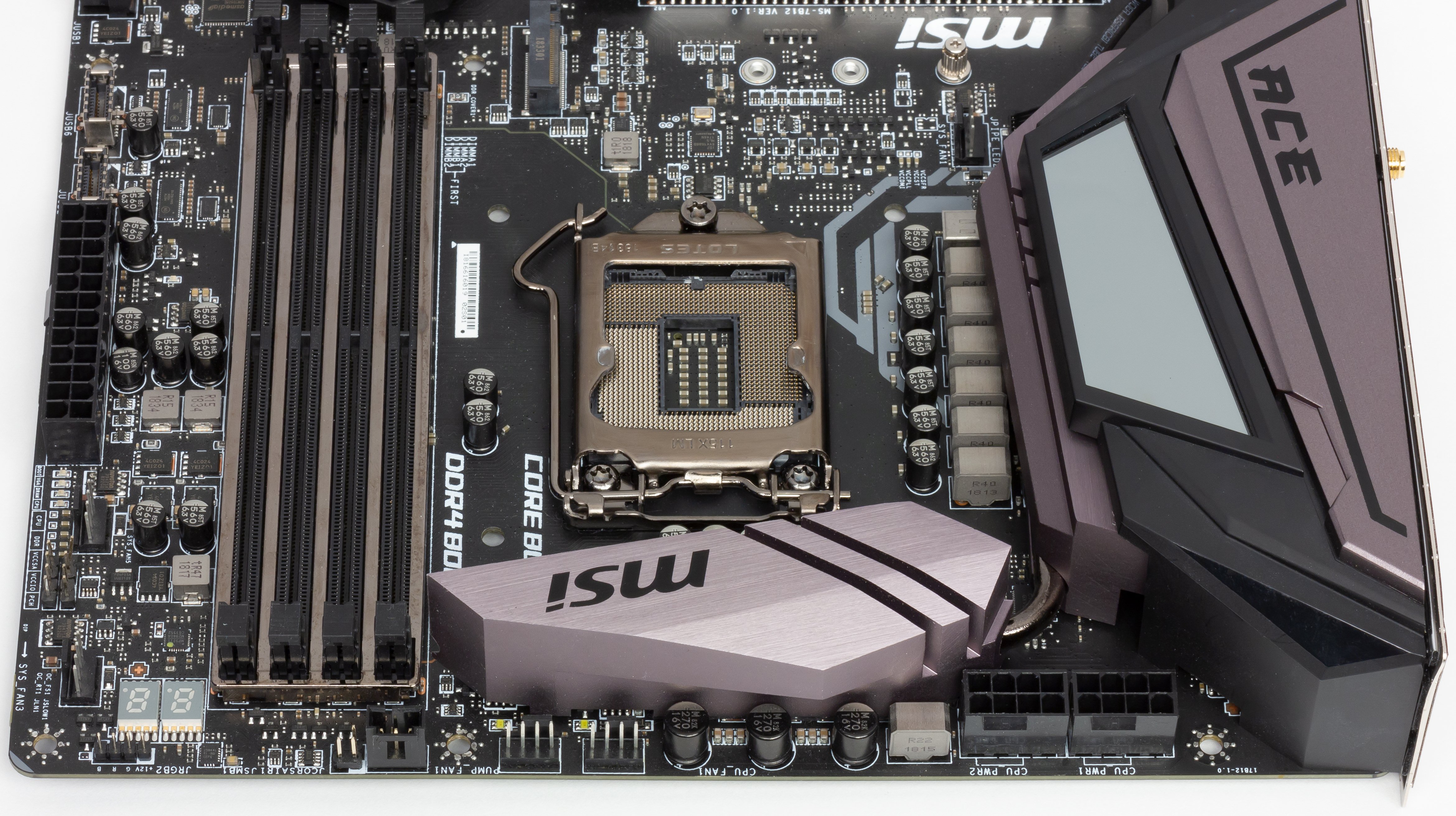

Система питания весьма внушительная. Что мы видим? Вроде как 12 фаз питания Vcore на основе сборок моделей от On Semiconductor и еще одна фаза для CPU SA Voltage.

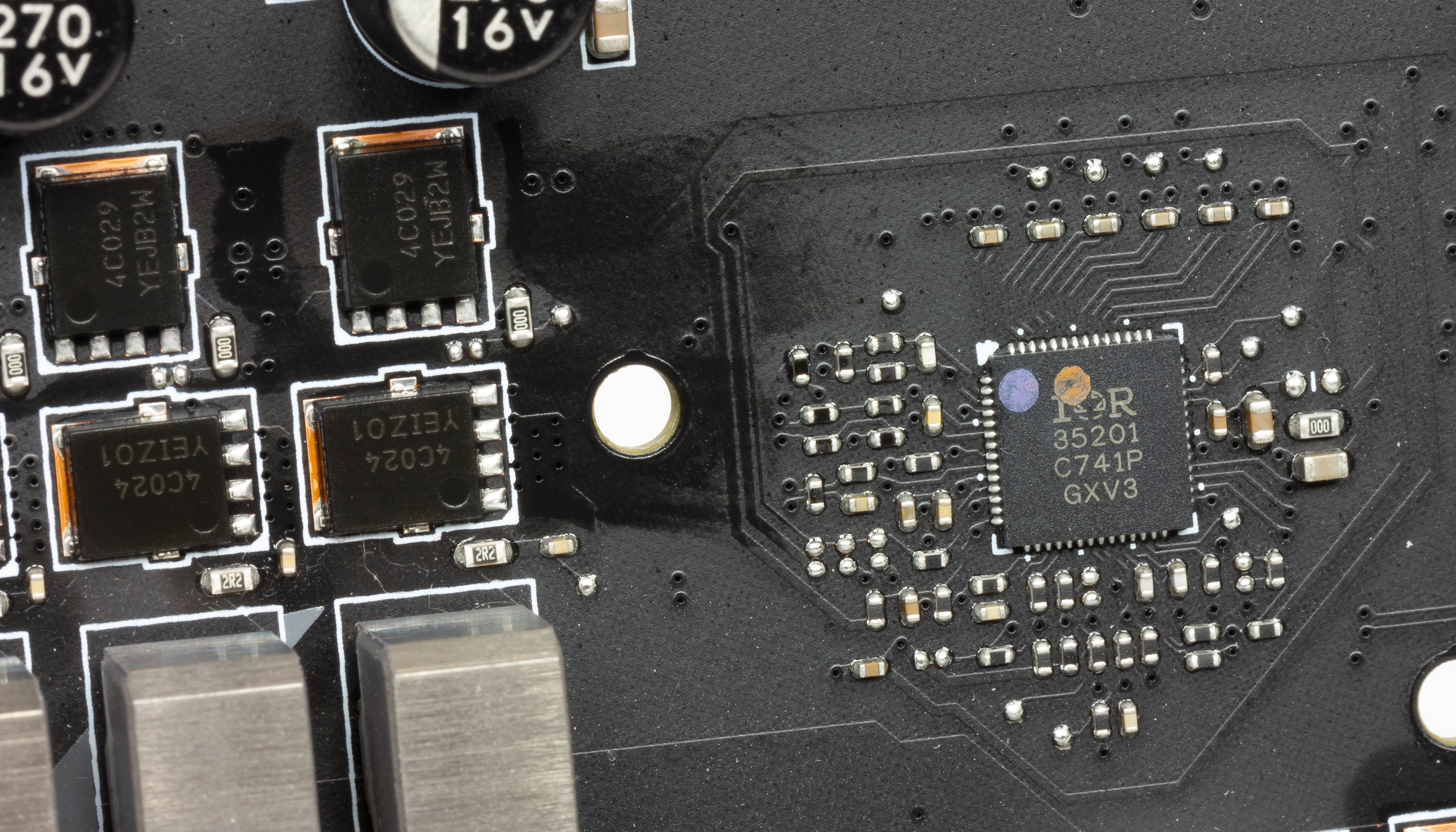

Управляет фазами цифровой контроллер Infineon IR35201, а он вообще-то рассчитан всего на 8 фаз максимум.

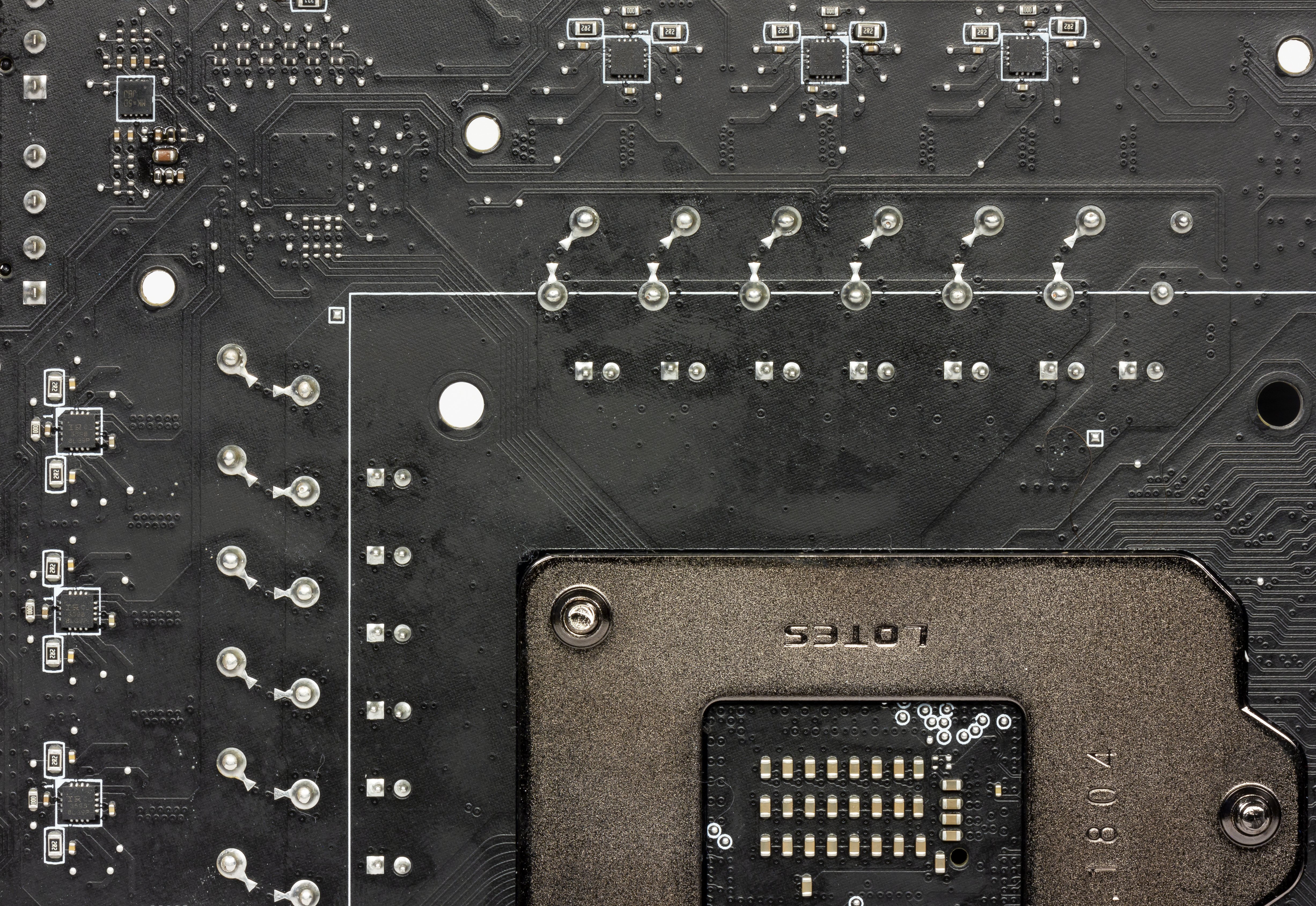

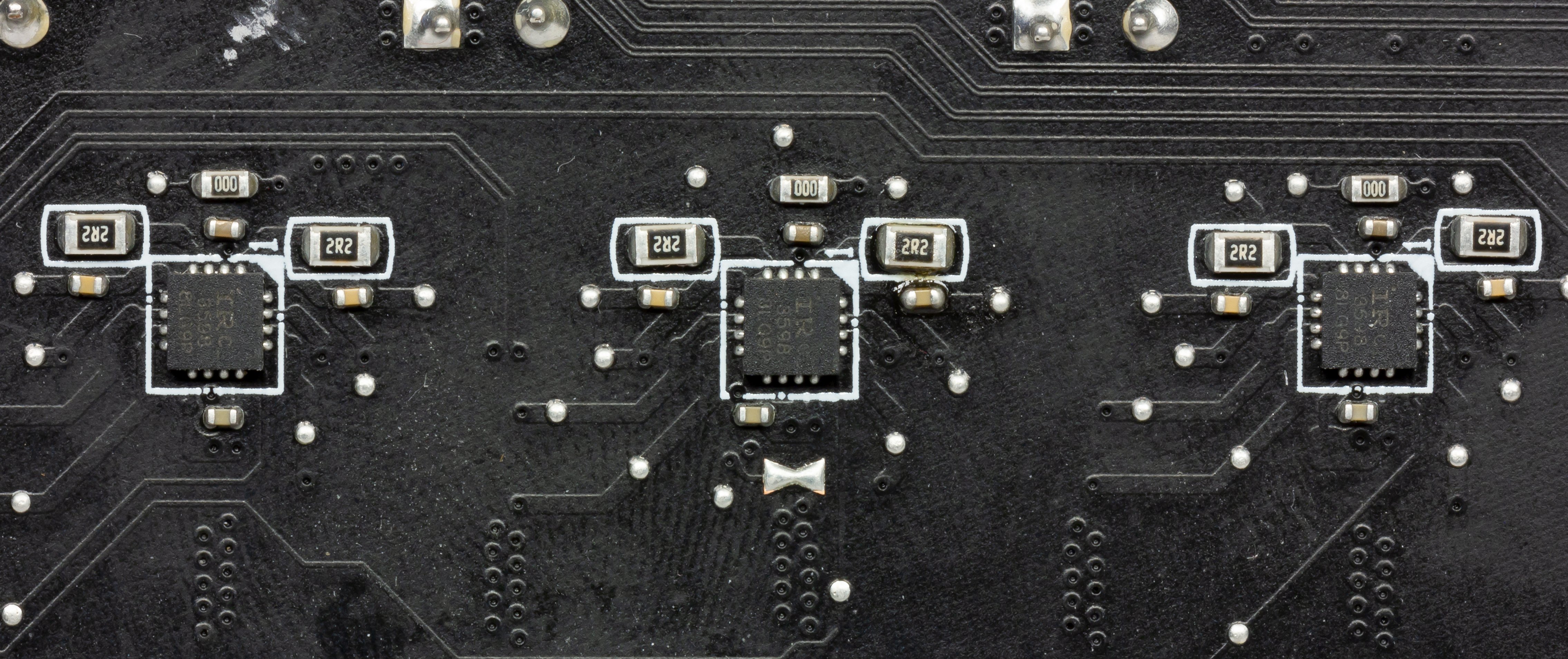

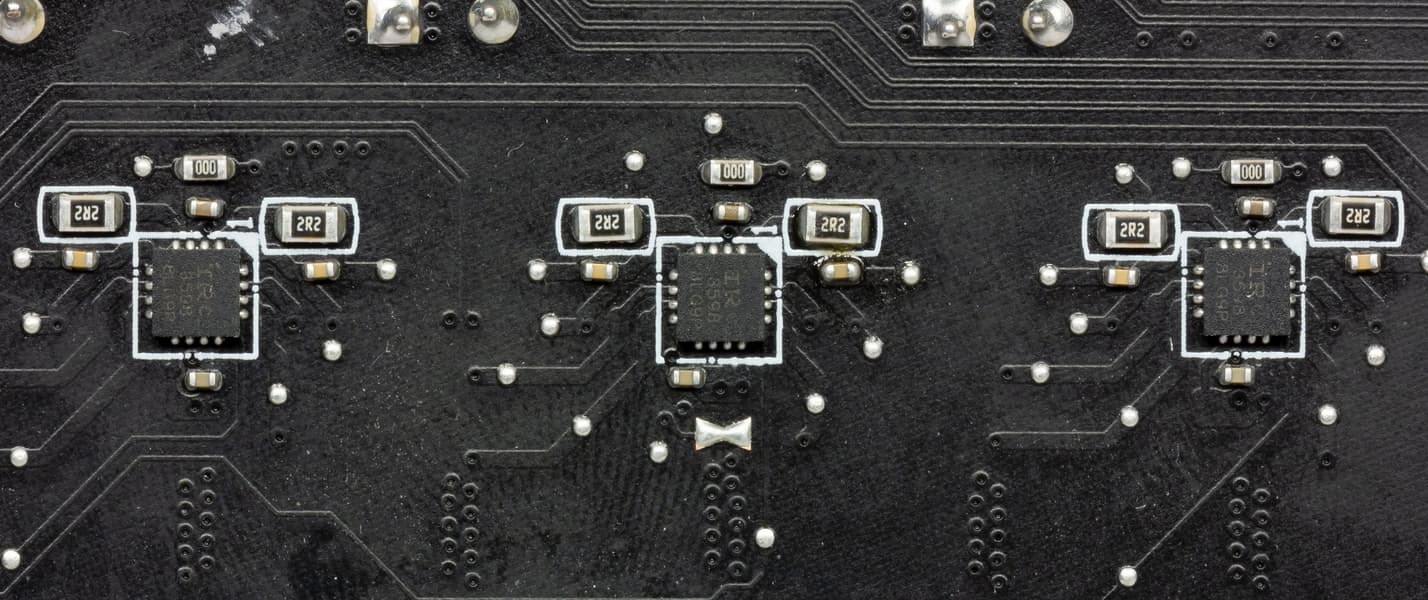

Так что имеем привычную уже хитрость. На оборотной стороне платы установлены удвоители IR3598, которые «легким движением руки превращают брюки...» то есть реальные 6 фаз в 12. Короче, каждые 2 фазы работают зеркально. Удивительно, что, в отличие от иных производителей, с помпой вещающих о десятках фаз питания, на сайте MSI честно показана схема работы питания, и там открыто видно удвоение фаз.

Учитывая, что данная плата не предусматривает вывод встроенной в CPU графики, то и поддержки iGPU нет.

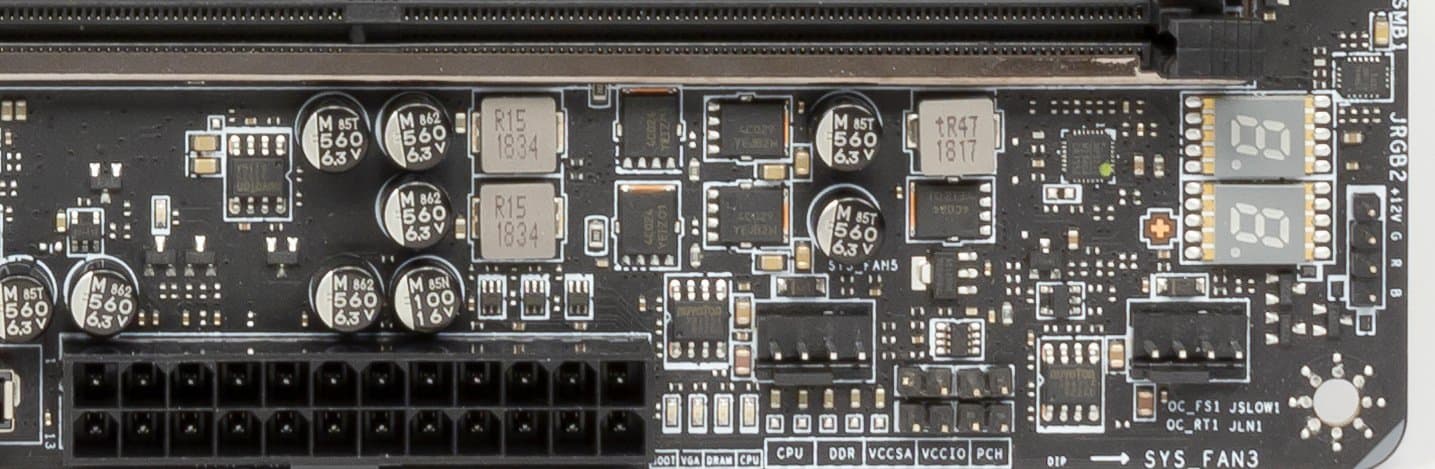

У модулей оперативной памяти все проще: обычная двухфазная система питания.

Теперь про охлаждение.

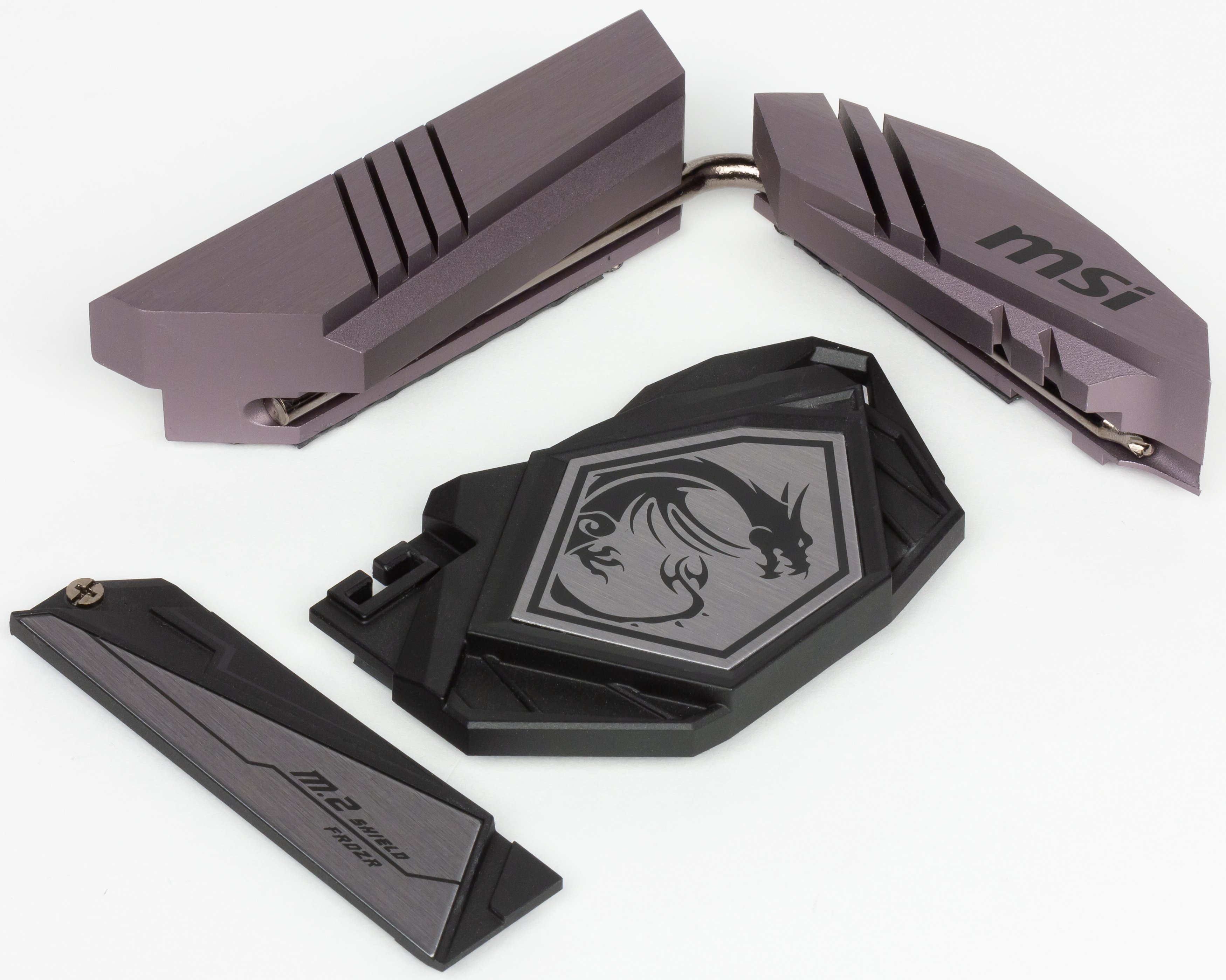

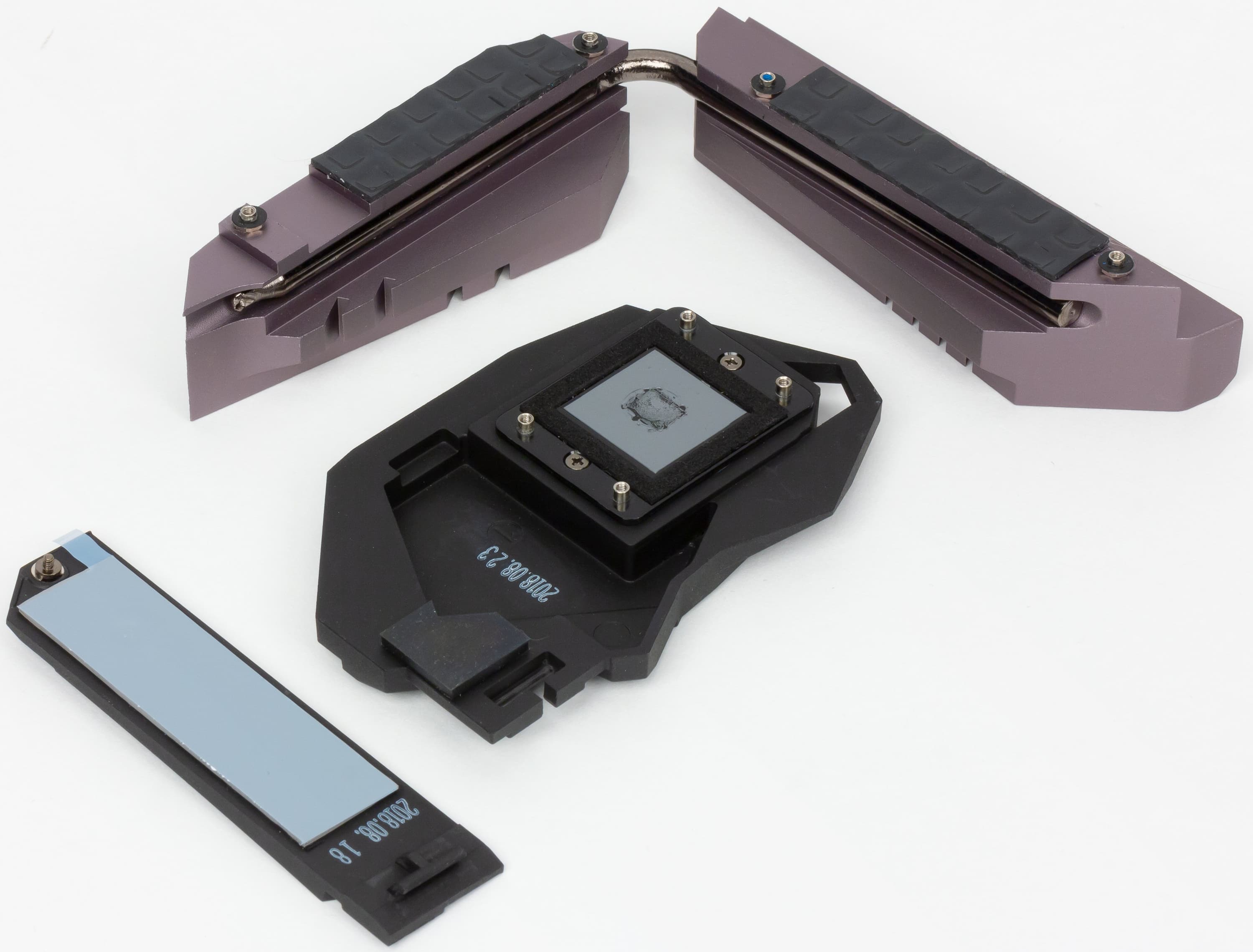

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

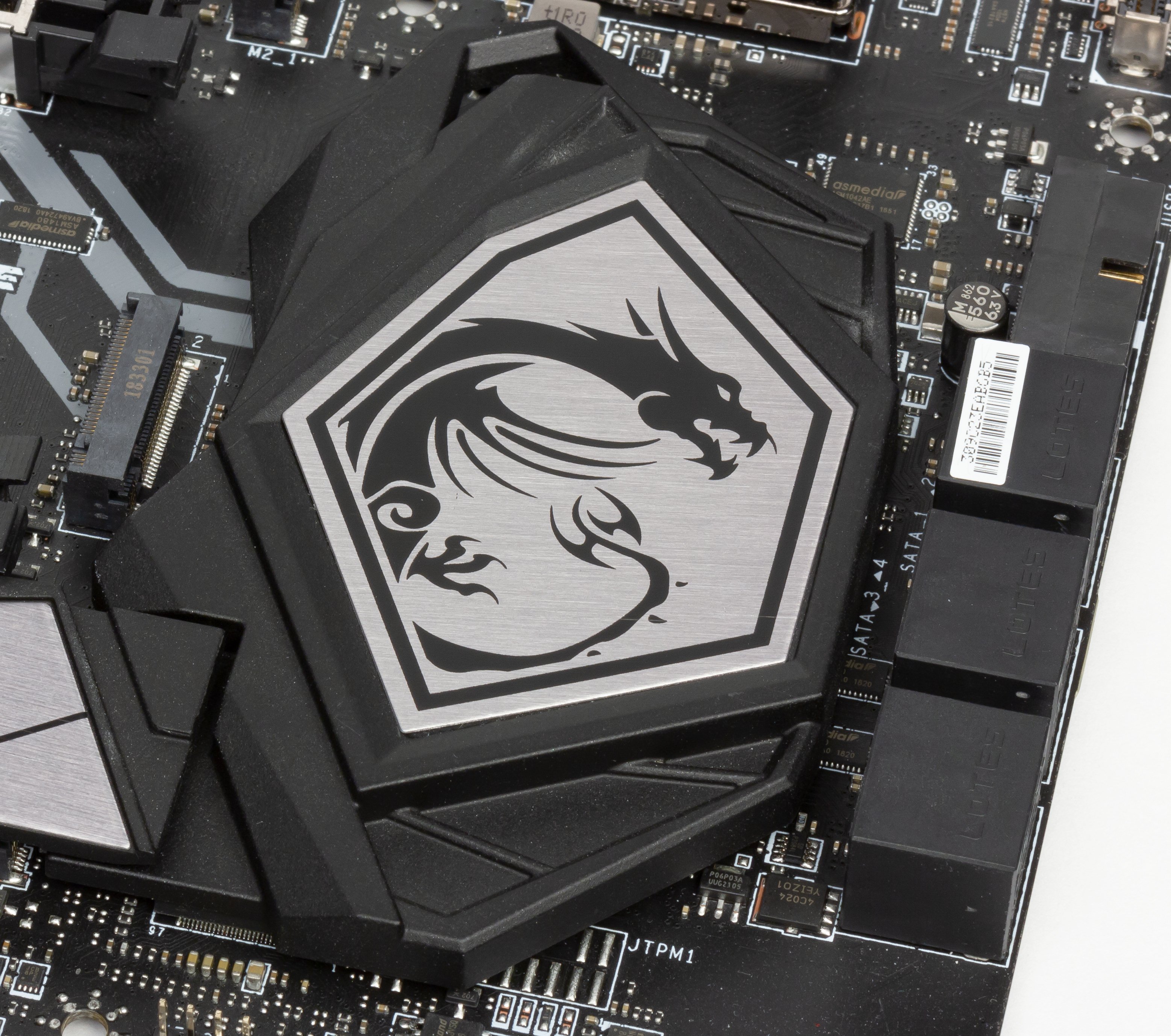

Над радиатором на чипсете Z390 дизайнеры явно трудились долго, но ничего более интересного, нежели ломаные линии вокруг символа MSI, дракона, они придумать не смогли

В общем и целом набор охлаждающих элементов у платы как-то весьма скромен. Охлаждение силовых преобразователей идет с помощью двух небольших радиаторов, соединенных тепловой трубкой под прямым углом. Ну и плюс небольшой радиатор для модуля в нижнем слоте M.2.

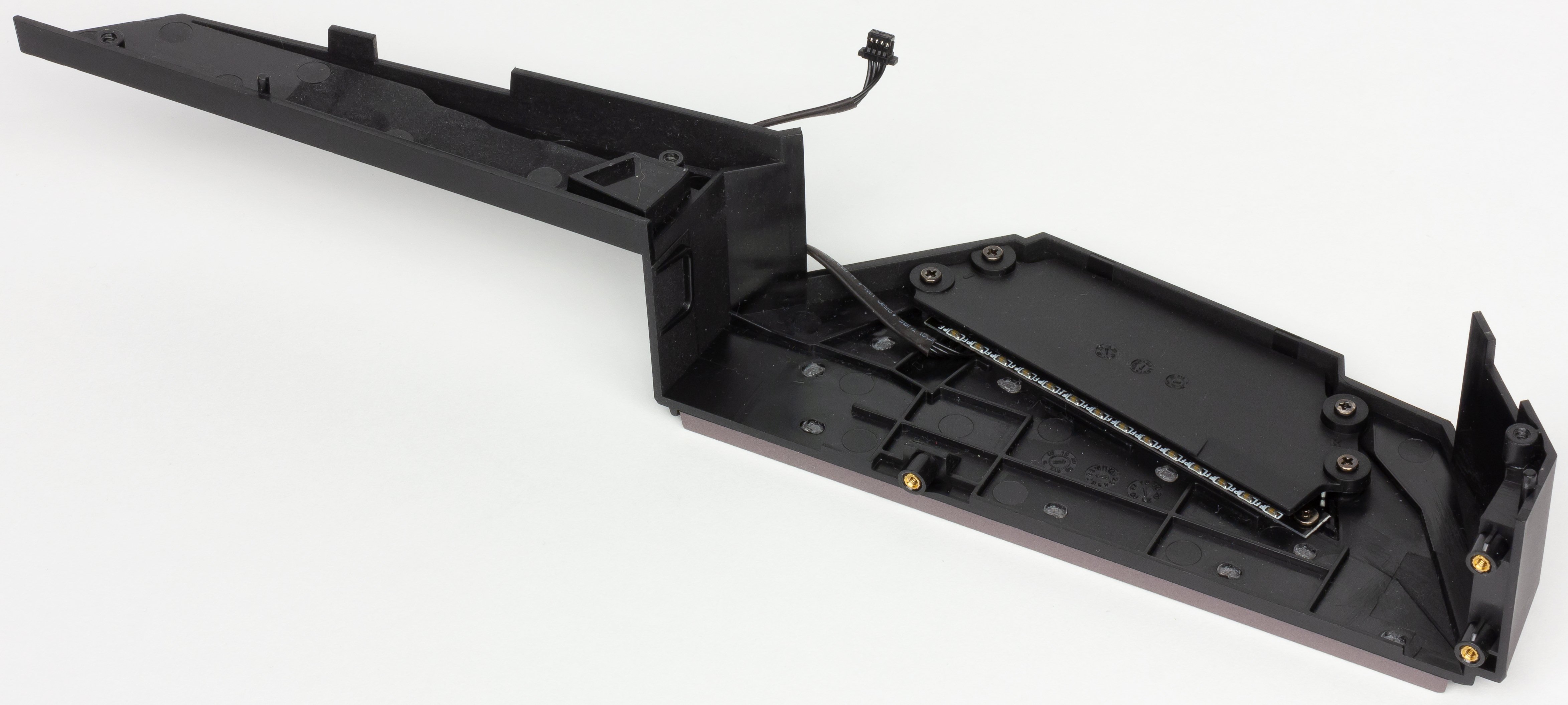

Над аудиоподсистемой и над блоком разъемов задней панели установлены пластиковые кожухи соответствующего дизайна и с подсветкой, радиаторов там нет

Подсветка

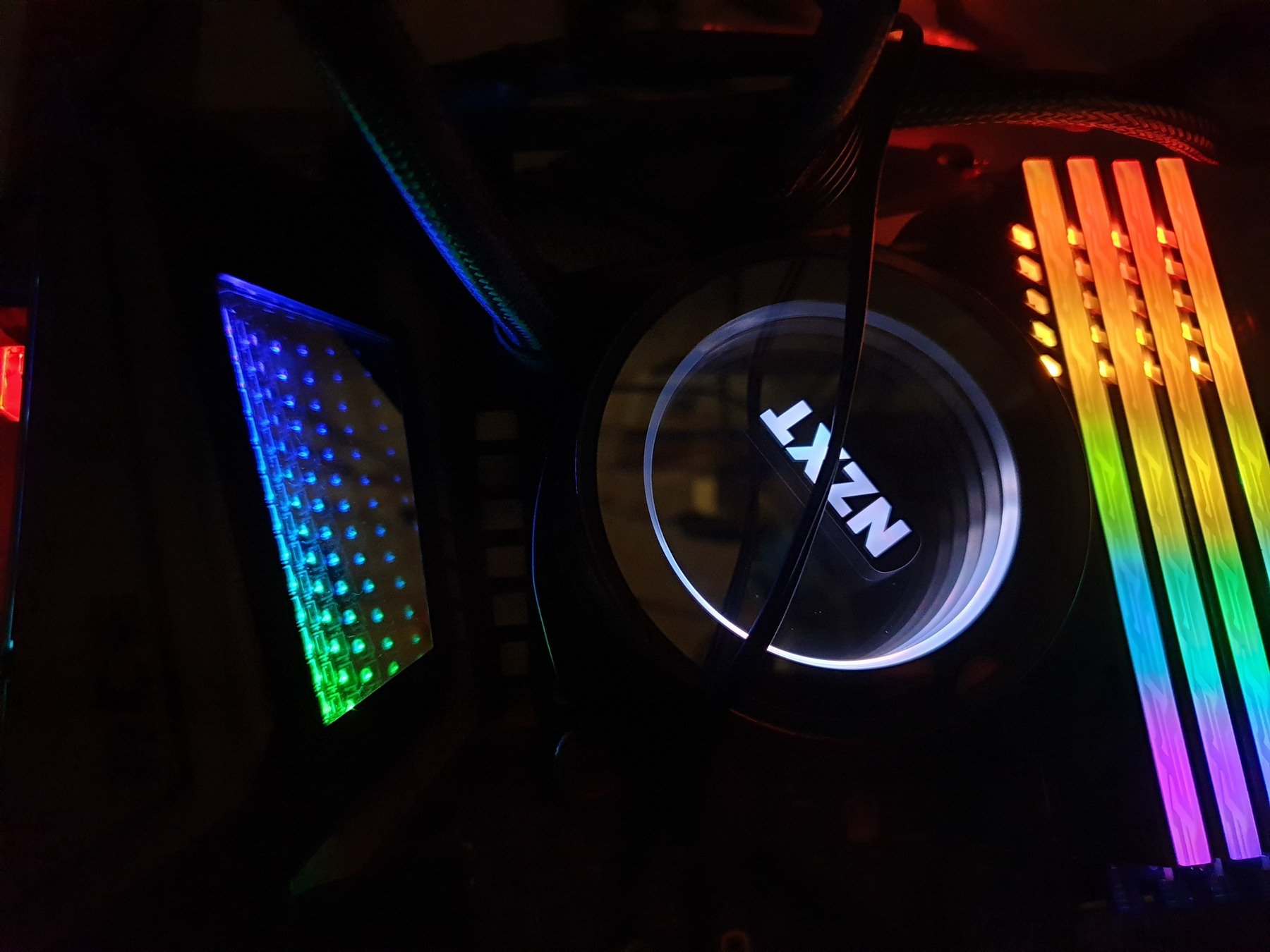

Начальный ролик в статье уже продемонстрировал весьма красочное решение. Да, это не Godlike плата, где с подсветкой как-то все более щедро и «рассыпано» по текстолиту. У этой платы вся подсветка сосредоточена на кожухе, закрывающем порты задней панели и переходящим на радиатор силовых элементов. И что-то типа зеркального эффекта с красивыми световыми решениями. Через ПО можно выбрать один из 25(!) режимов работы (мы позже коснемся этого вопроса).

Вообще надо сказать еще раз, что как правило, топовые решения (будь то видеокарта, материнская плата или даже модули памяти) сейчас практически все оснащаются красивыми модулями подсветки, положительно влияющими на эстетическое восприятие. Моддинг — это нормально, это красиво, подчас просто стильно, если все подобрано со вкусом.

Кроме того, не забываем, что еще поддерживается подключение светодиодных RGB-лент/устройств к 3 разъемам на самой материнской плате (плюс RGB-устройства Corsair к отдельному разъему). Управление всем этим комплексом осуществляется через утилиту Mystic Light, которую (среди прочих) мы рассмотрим в следующем разделе. Надо сказать, что ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая MSI.

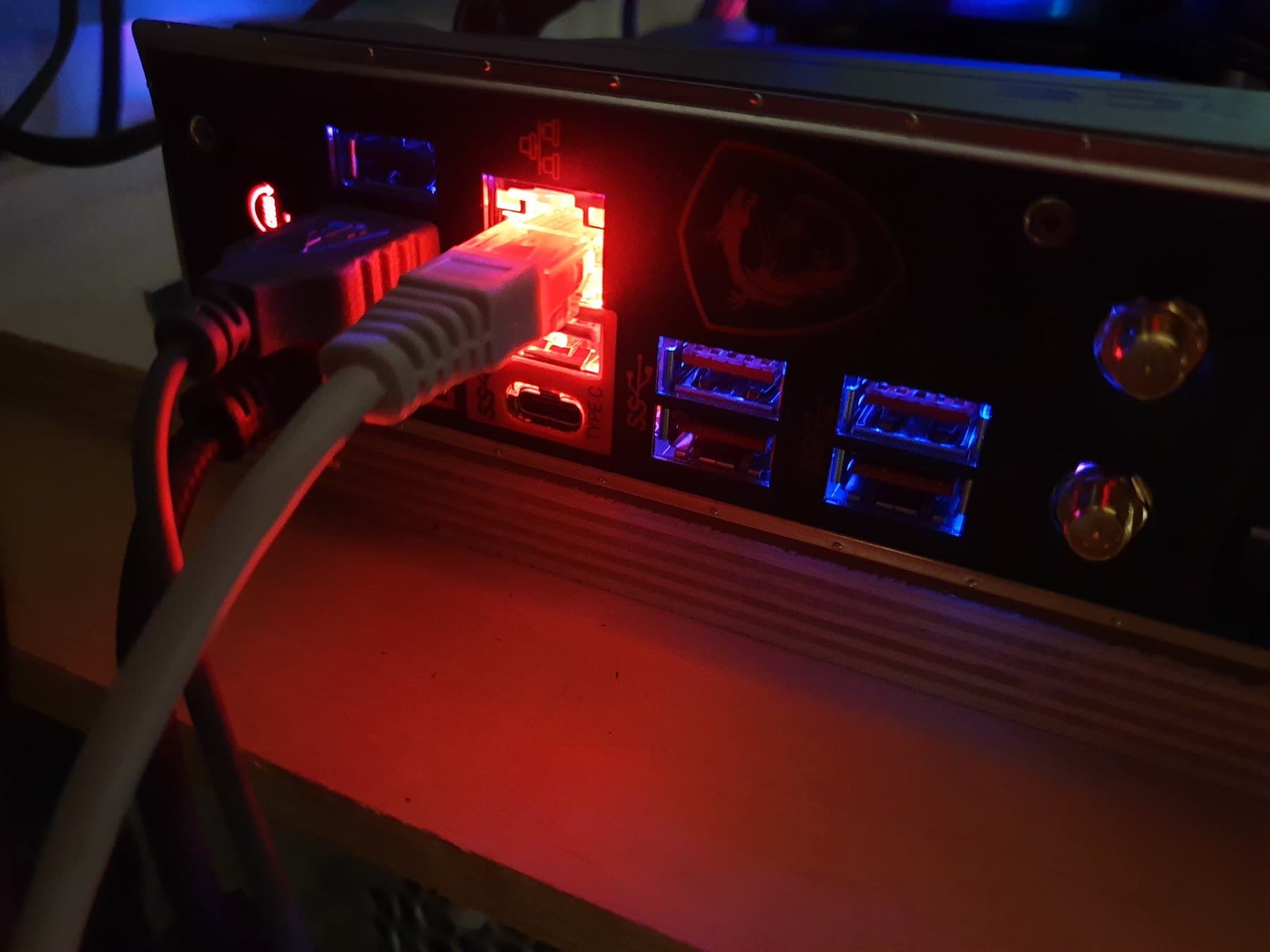

Также стоит отметить яркую подсветку порта сетевого адаптера (RJ-45), вероятно, чтобы было видно, куда «втыкать» штекер. Порт подсвечивается всегда при включенном питании материнской платы.

Программное обеспечение под Windows

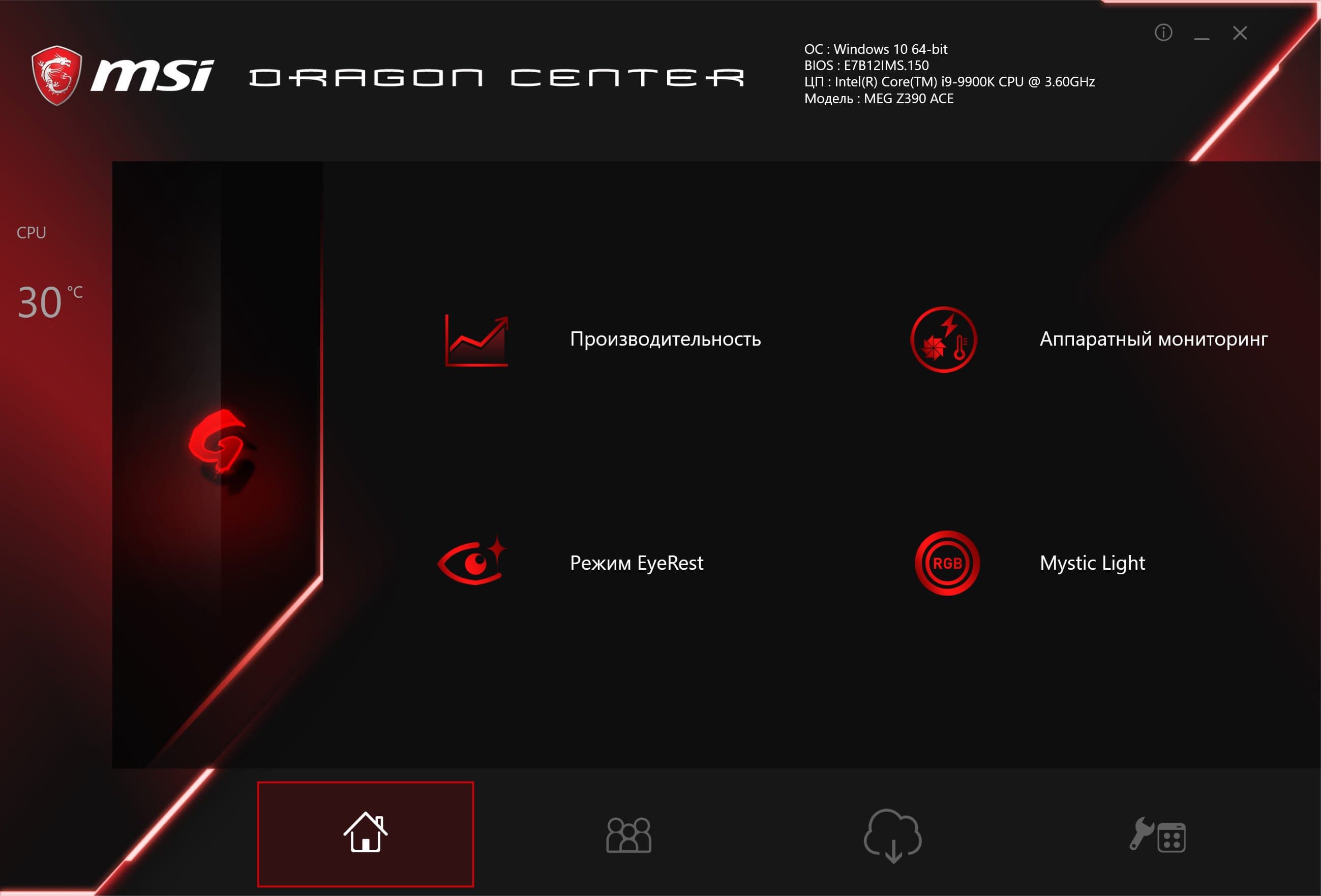

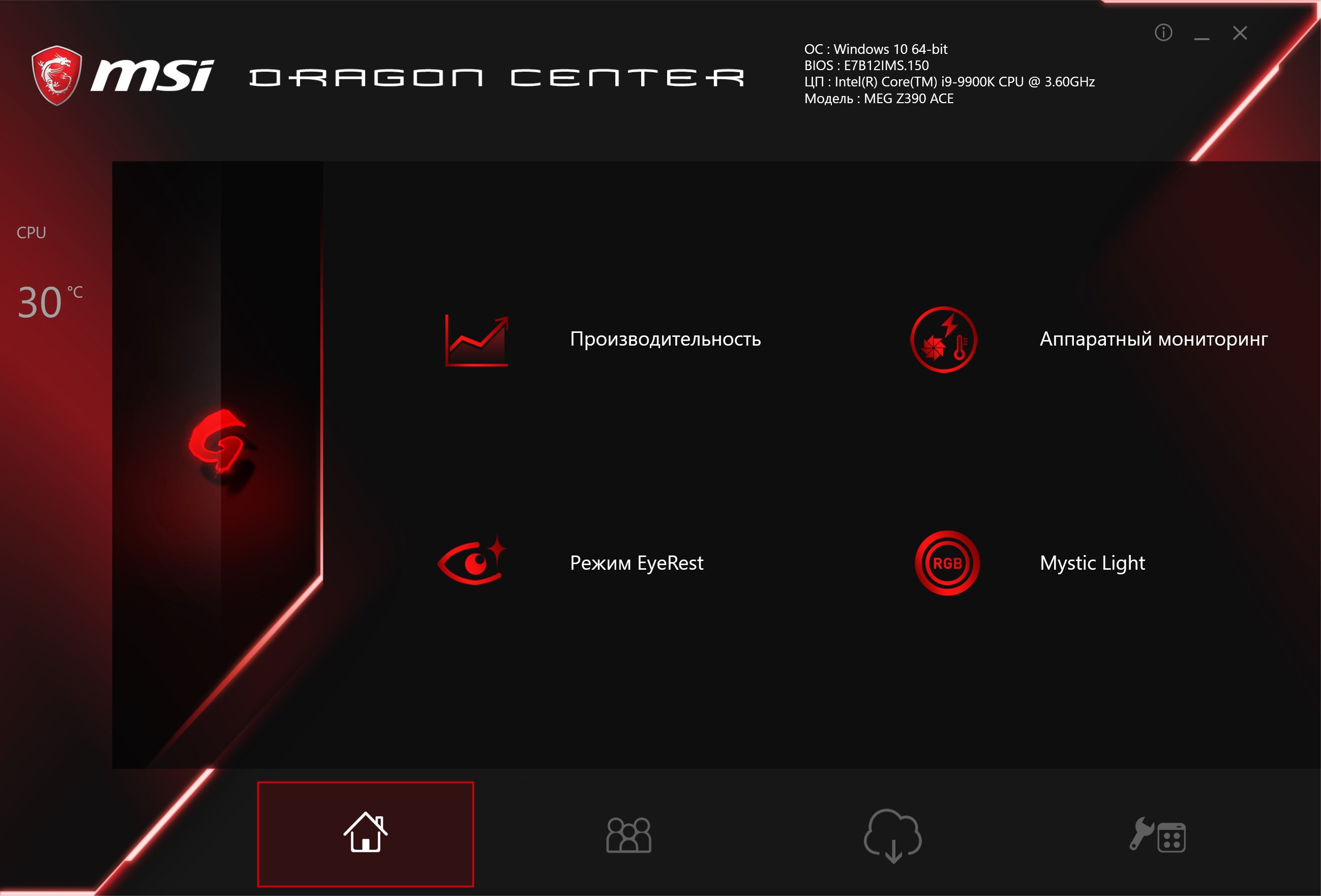

Все программное обеспечение можно скачать с сайта производителя MSI.com. Основная программа — так сказать, менеджер всего «софта» — это Dragon Center. Собственно, все остальные утилиты теперь входят в Dragon Center, отдельно их ставить почти нет надобности.

Начнем с наиболее редко используемого режима EyeRest. Заявлено, что он способствует отдыху глаз, а по сути просто переводит цветовую гамму на мониторе в более желтые тона, удаляя весь чисто белый цвет. Не знаю, может это и помогает глазам, но видеть пожелтевшую картинку на мониторе мне лично как-то было не очень... Ощущение, что монитор резко состарился и «потерял» былую белизну картинки.

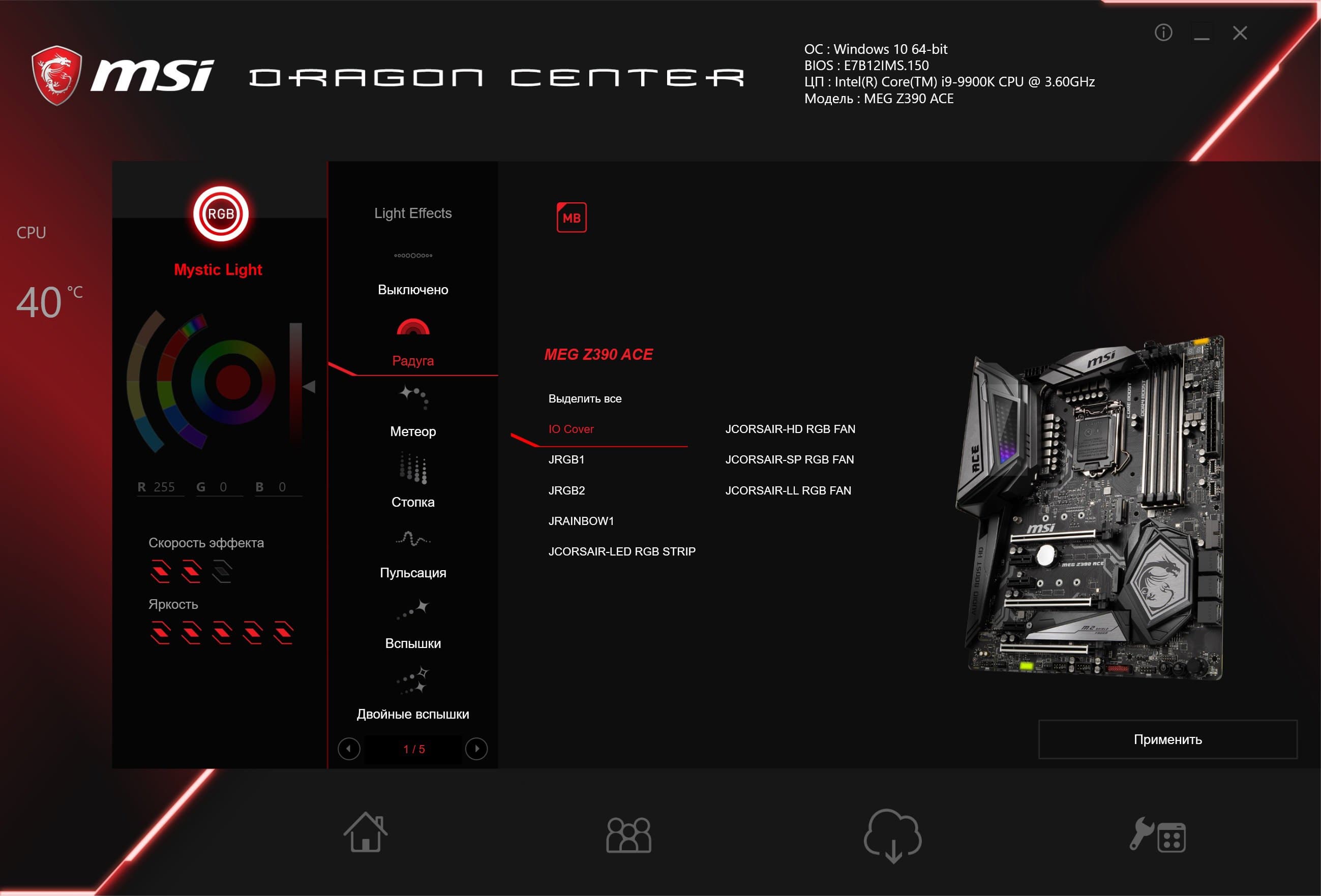

Далее рассмотрим раздел управления подсветкой Mystic Light.

Утилита имеет 25 (!) вариантов свечения того самого «зеркального» многоугольника на кожухе слева от сокета, да и не только его. Можно задавать те же режимы подсветки и для остальных элементов системы свечения платы (три разъема RGB плюс проприетарный разъем для RGB-устройств Corsair). Позволительно выбрать режим свечения как для отдельных элементов, так и для всей группы в целом. Ну и, разумеется, можно выключить подсветку вообще.

Выше в видеоролике и на фото мы уже демонстрировали всю эту красоту.

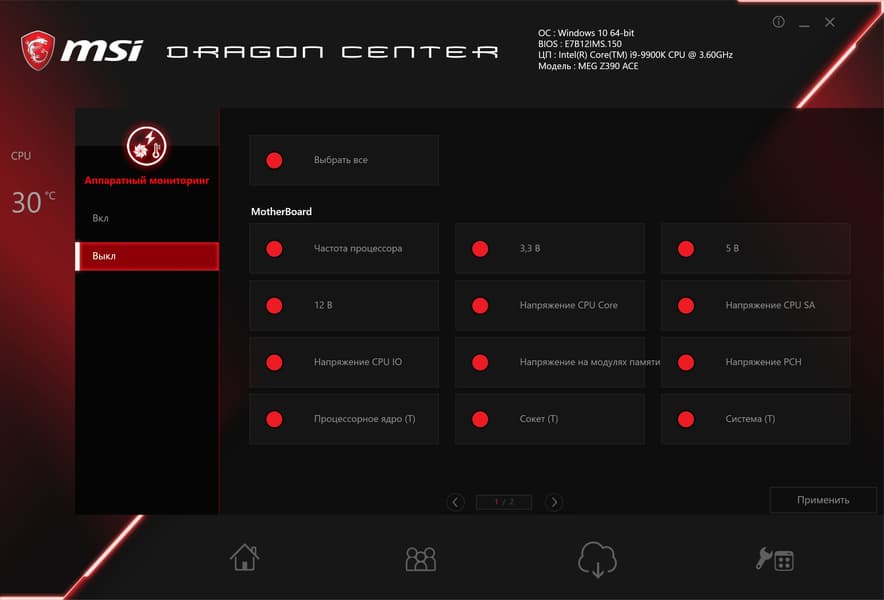

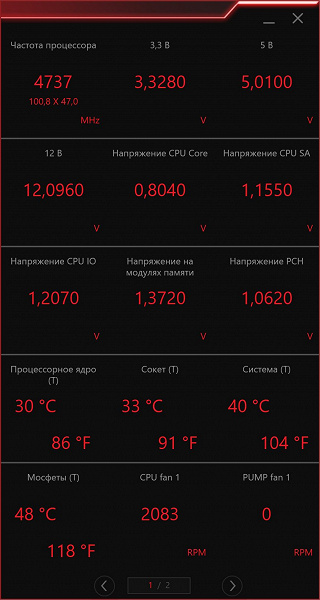

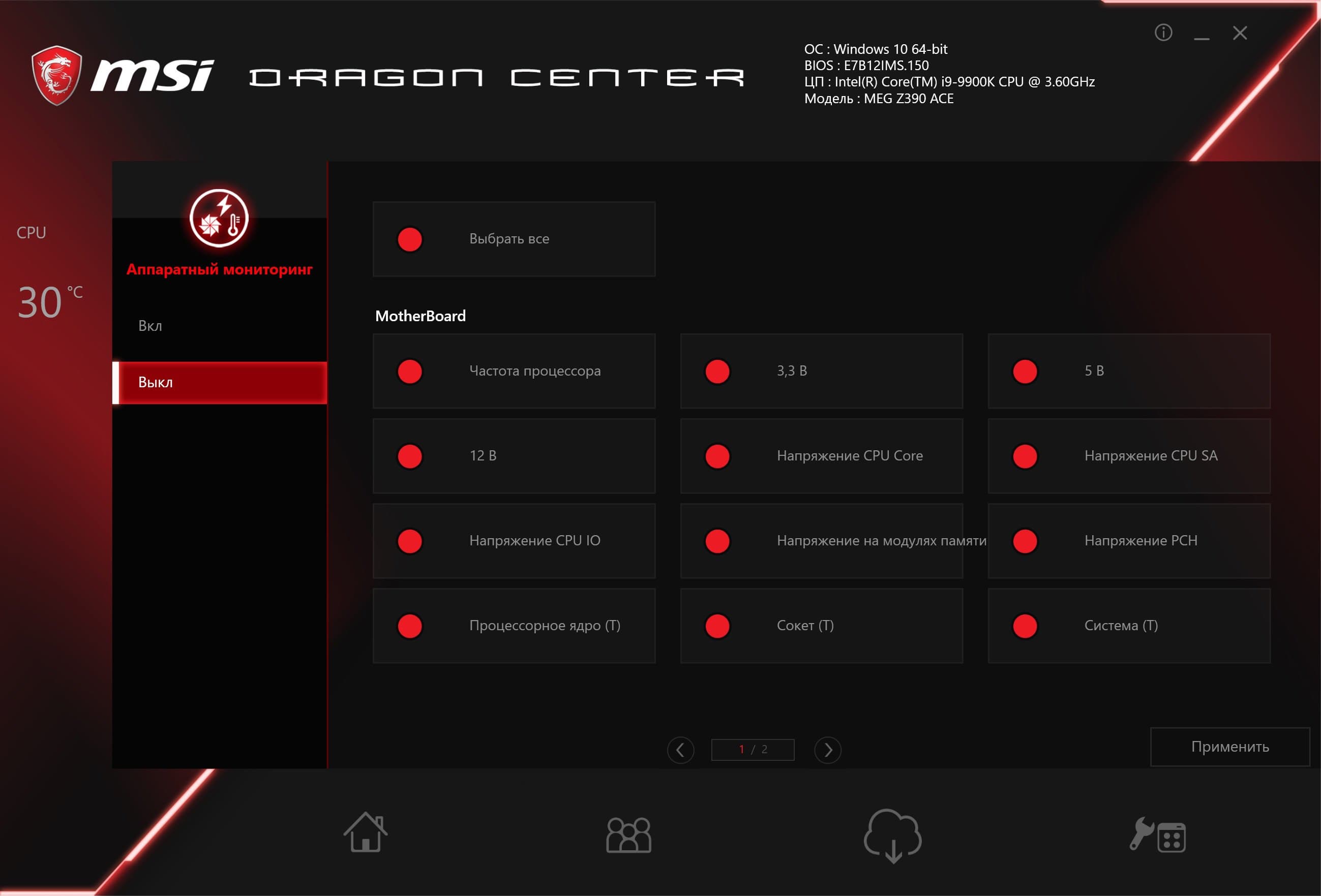

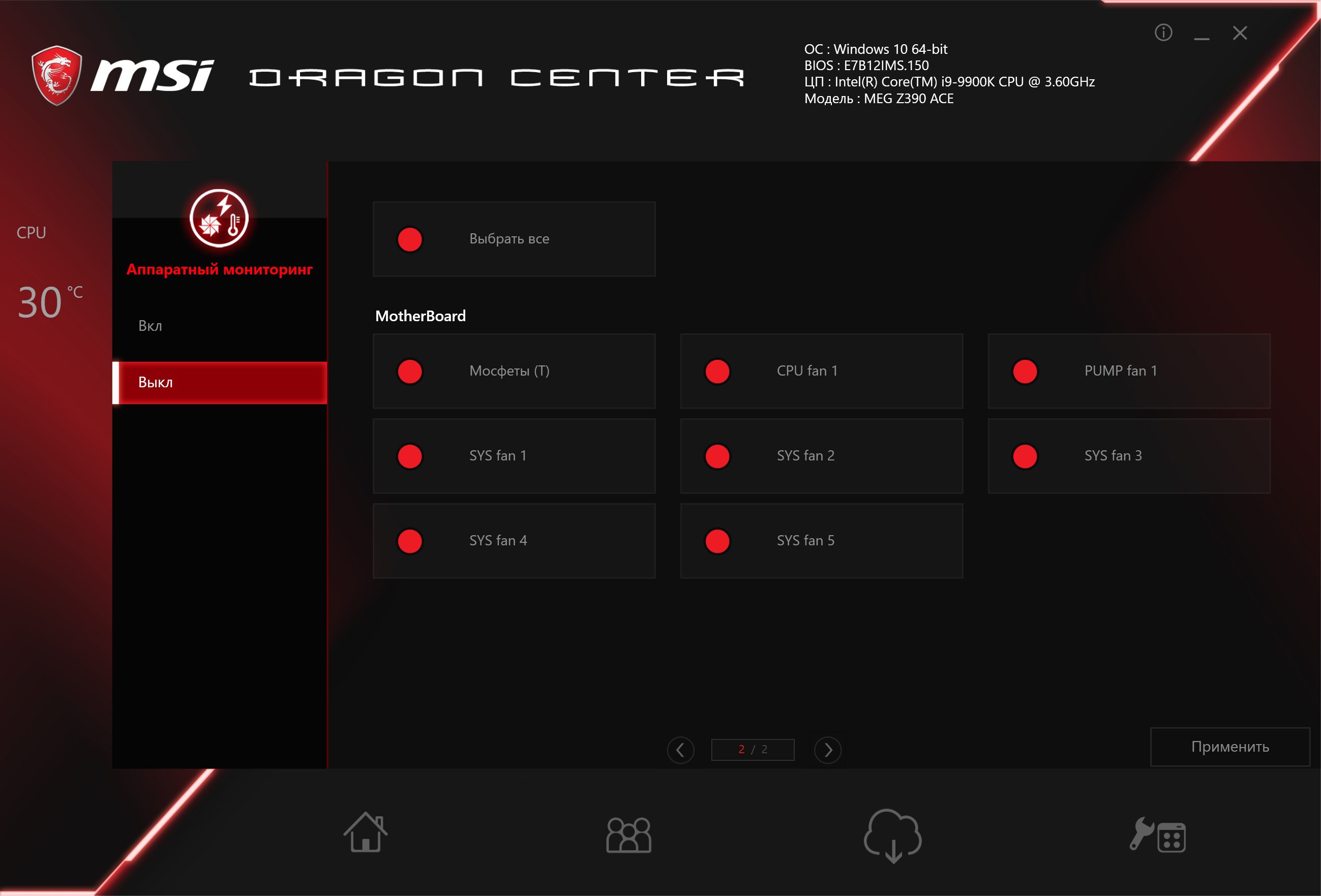

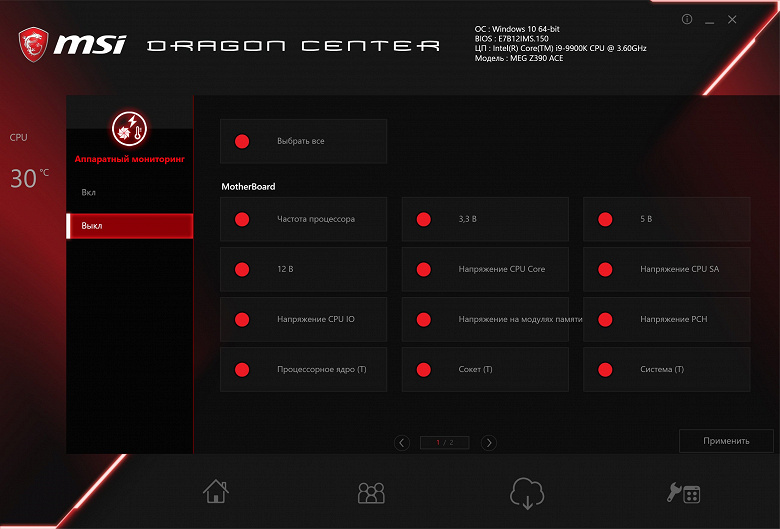

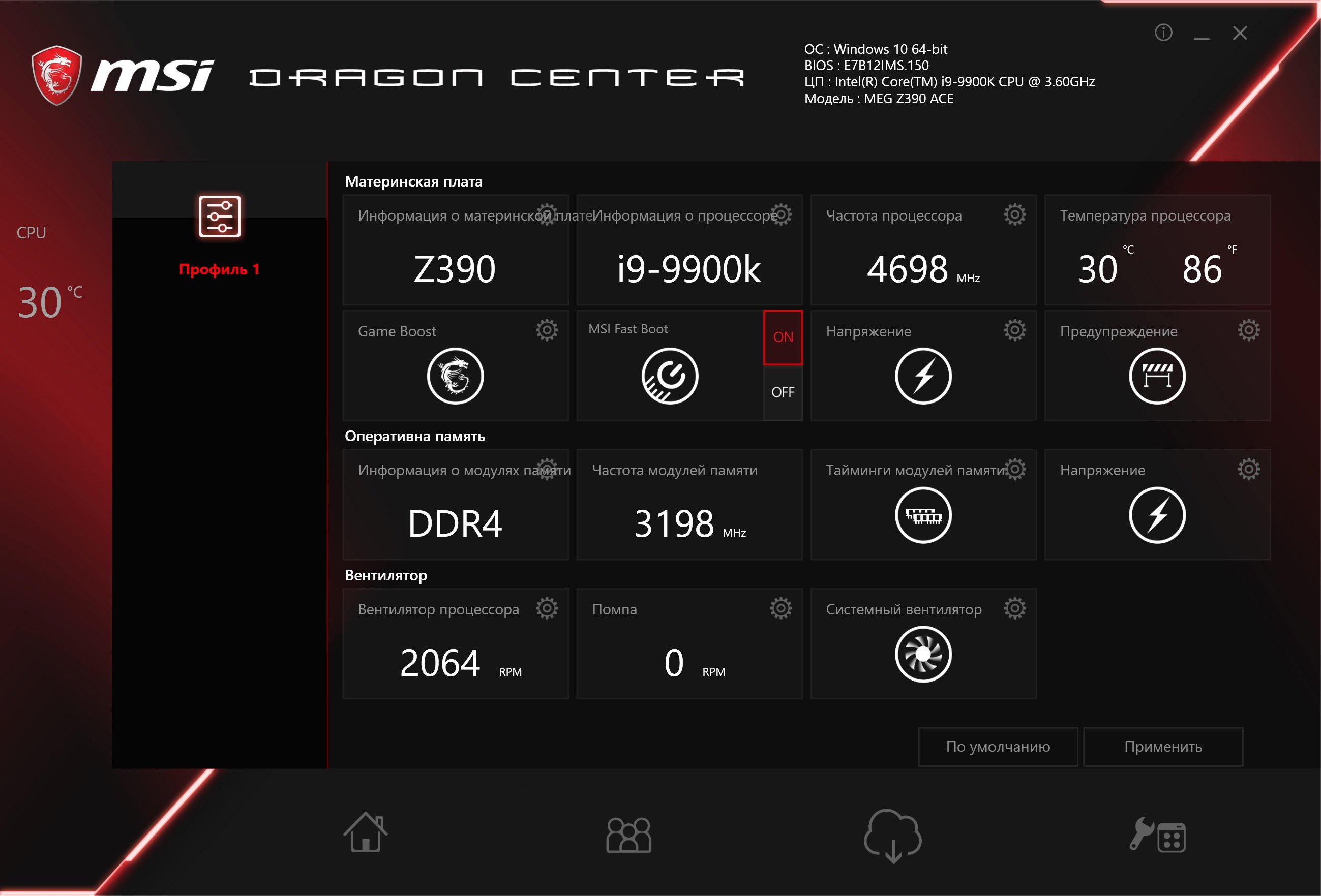

Далее интересная возможность включения аппаратного мониторинга работы системного блока с выбором отдельных элементов, за которыми требуется наблюдение.

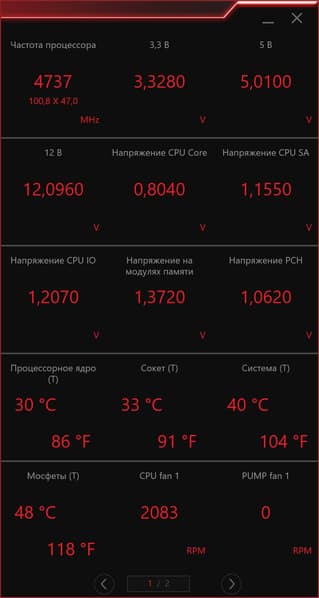

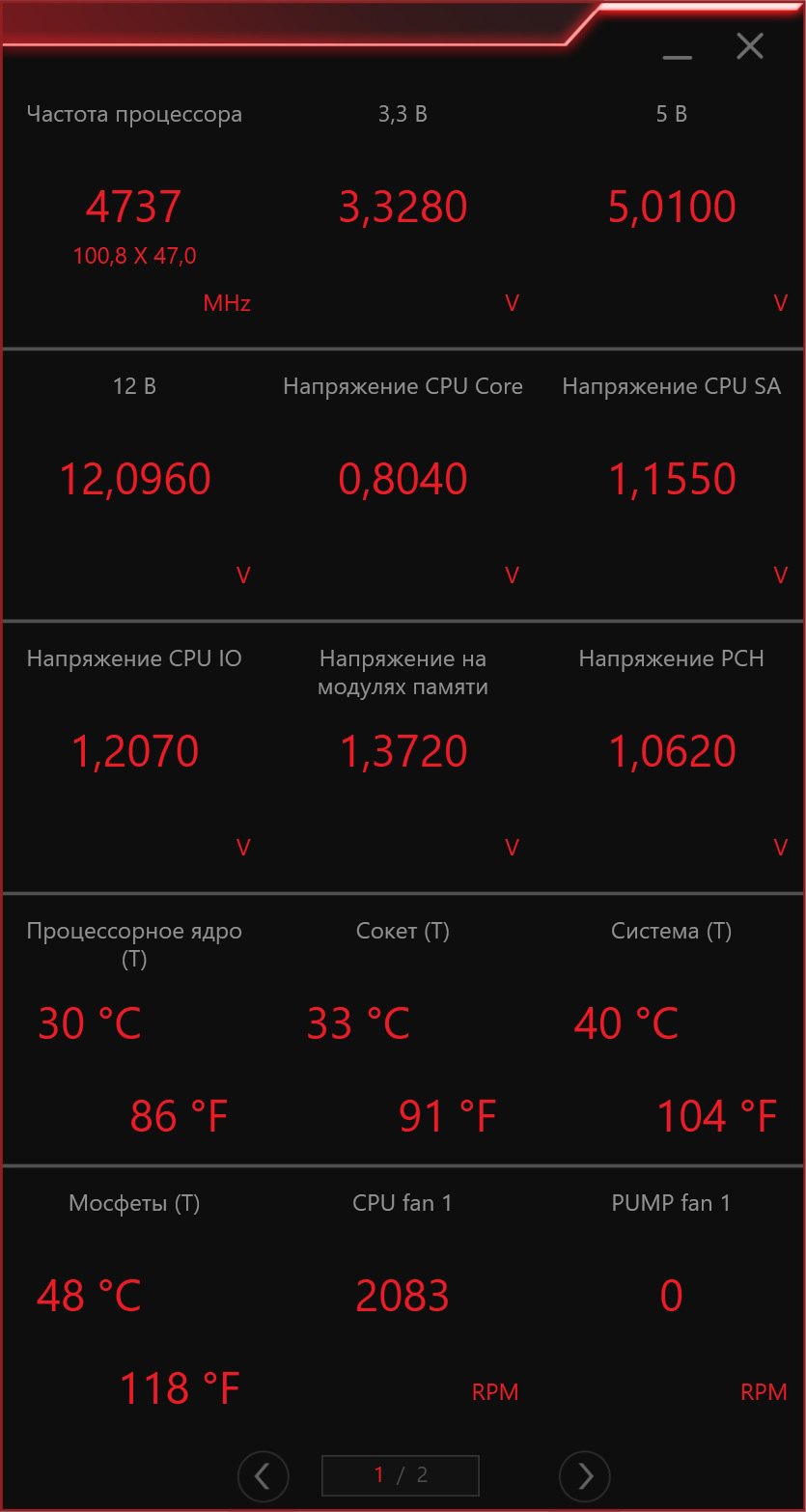

В результате получаем вот такое окно, которое можно переключать, если количество отмеченных в мониторинге элементов не умещается в нем. Это окно весьма удобно разместить где-то сбоку для удобства просмотра ситуации с «железом», например, в случае разгона или серьезной нагрузки в игре. Правда тогда придется отказаться от режима «полного экрана» в той же игре. В режим On-Screen-Display (OSD) окно мониторинга не переключается.

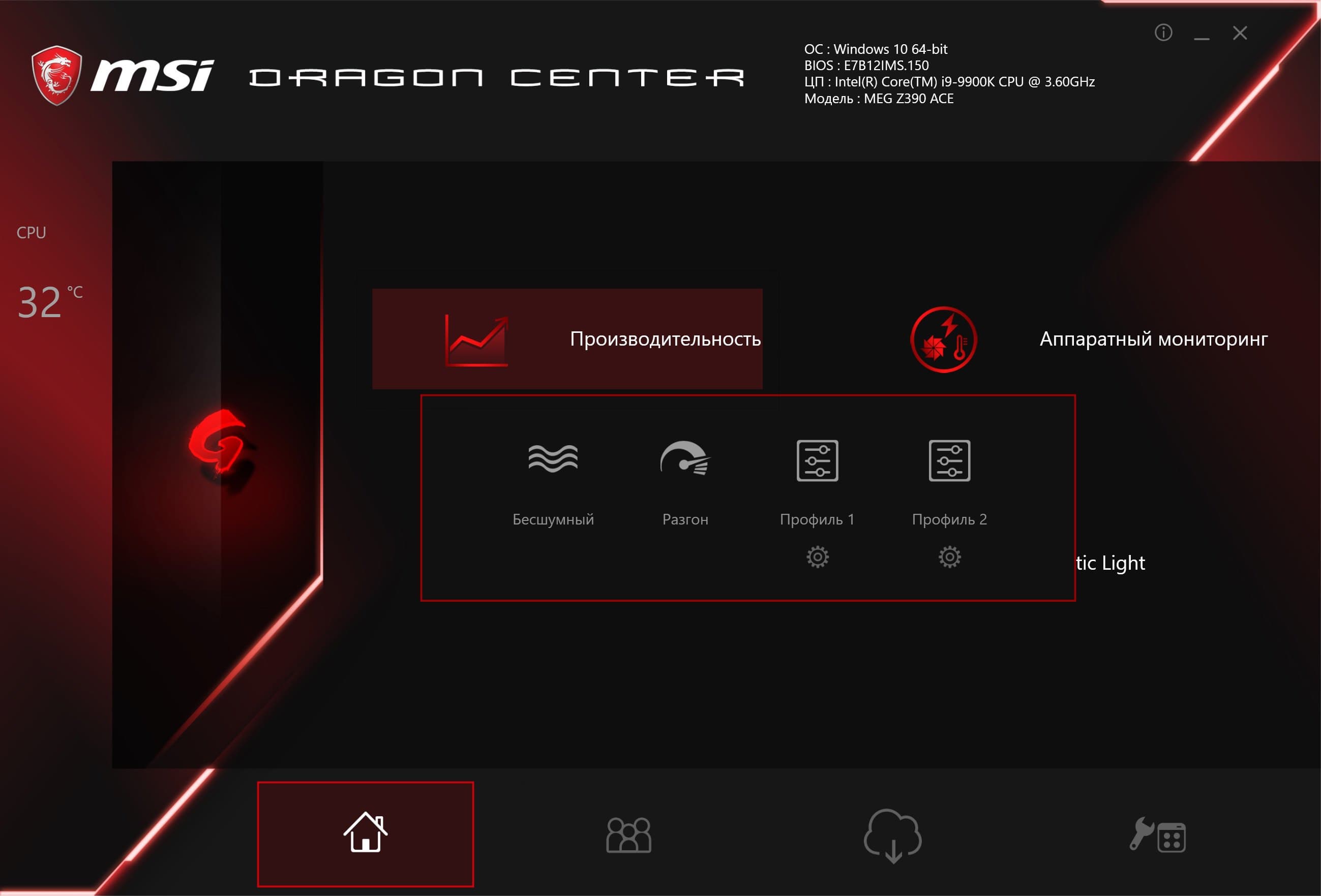

Далее уже идет наверно самый интересный раздел: производительность.

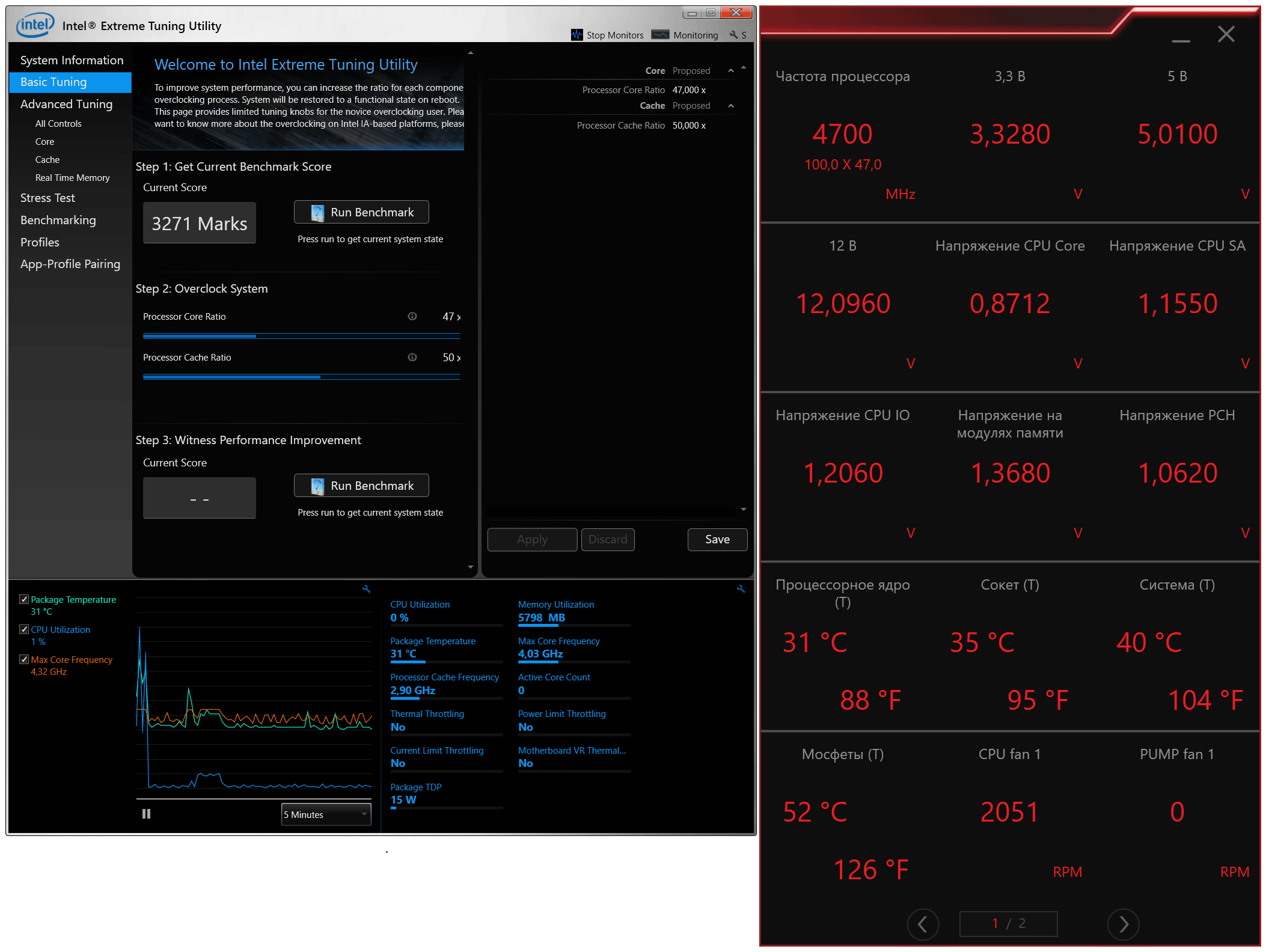

Стартовая вкладка — это для тех, кому неохота влезать в тонкости разгона. Здесь можно просто выбрать режим, чтобы система сама выставила все частоты и напряжения (бесшумный — это выключение любого разгона, фиксация максимальной тактовой частоты работы процессора на уровне его штатной, и при любой возможности снижение частоты работы CPU/RAM примерно раза в два).

Если выбрать режим «разгон», то снижение частоты работы CPU ниже штатной будет запрещено, и согласно технологии Intel Turbo Boost автоматически поднимается частота работы ядер до заданного максимума в пределах теплопакета и температуры конкретной модели процессора. Практически все экземпляры Core i9-9900K при нормальном охлаждении в режиме по умолчанию «поднимаются» со штатной частоты 3,6 ГГц до 5 ГГц (но всего 1-2 ядра, остальные работают примерно посредине: 4-4,5 ГГц).

Если же такого «авторазгона» мало, то есть два пустых профиля для записи своих собственных установок частот и напряжений.

В этих случаях можно использовать также предустановленные режимы разгона Game Boost. Наборы этих режимов отличаются по процессорам. Вот, например, для i9-9900K.

Понятное дело, что эти режимы задают довольно жесткие параметры напряжений и частот (а, как бы, тут материнская плата бессильна заставить процессор работать на каких-то высоких частотах, если данный экземпляр «не тянет»), и очень малый процент процессоров сумеет преодолеть даже второй режим, не говоря об остальных.

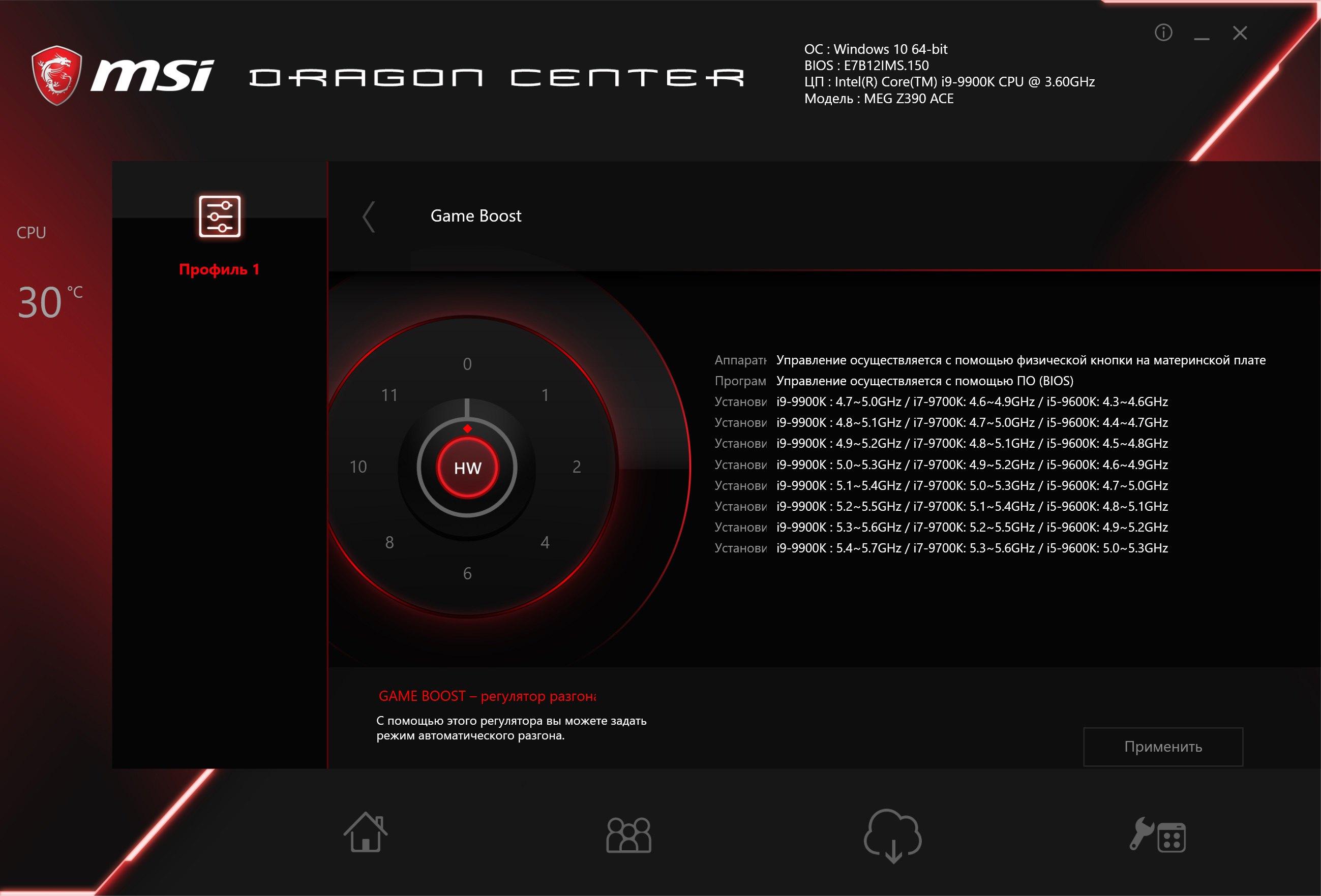

Вот здесь мы подошли к тому самому «барабану» Game Boost, что ранее нам попадался на материнской плате. Как через Dragon Center, так и через BIOS/UEFI можно выбрать: управлять этими пресетами будем аппаратно или программно: то есть просто методом физического переключения «барабана» либо смена пресета будет идти программным путем

Настройки BIOS

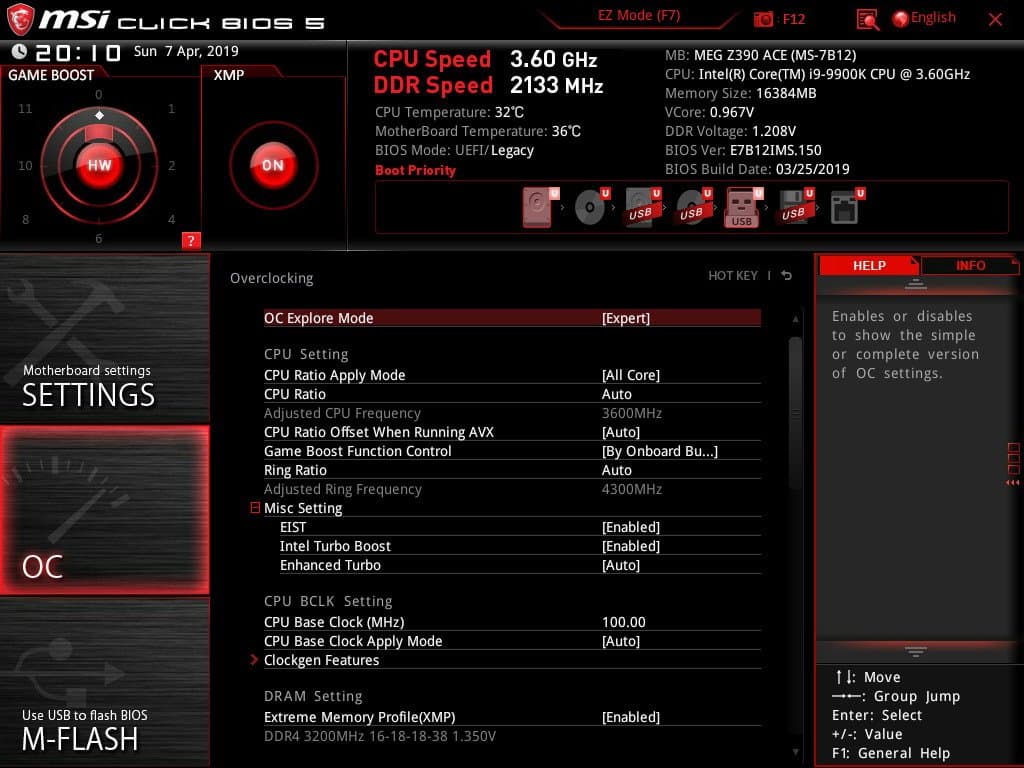

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

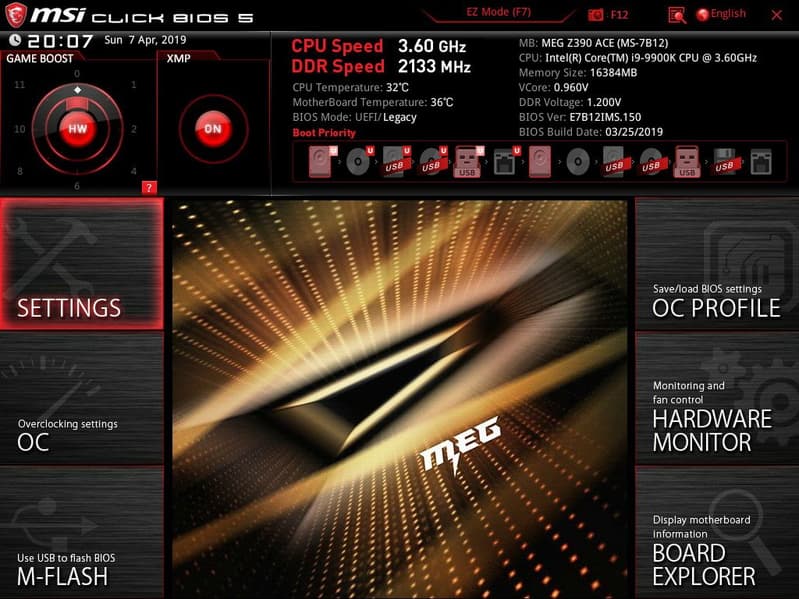

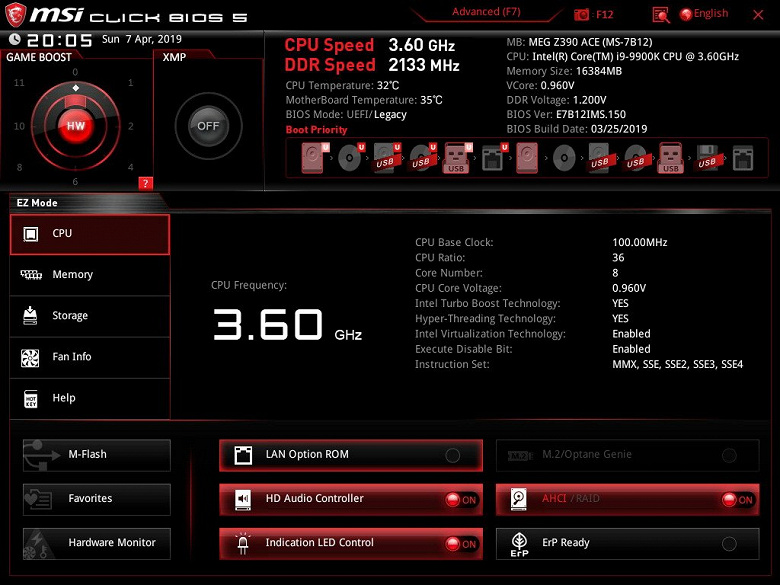

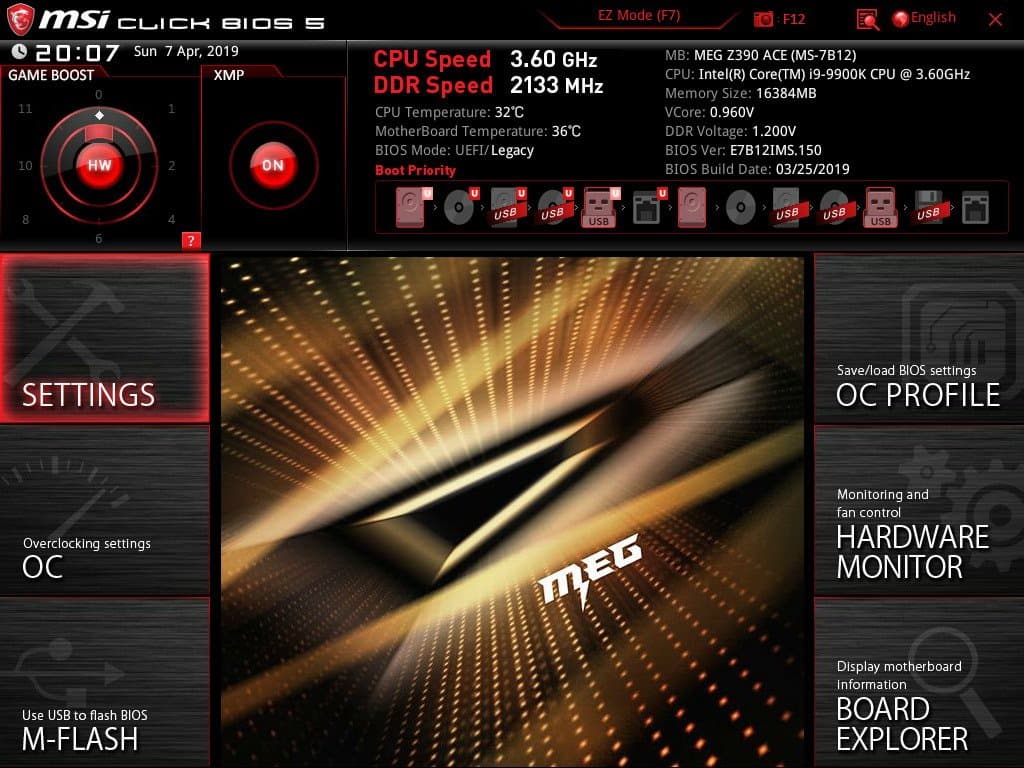

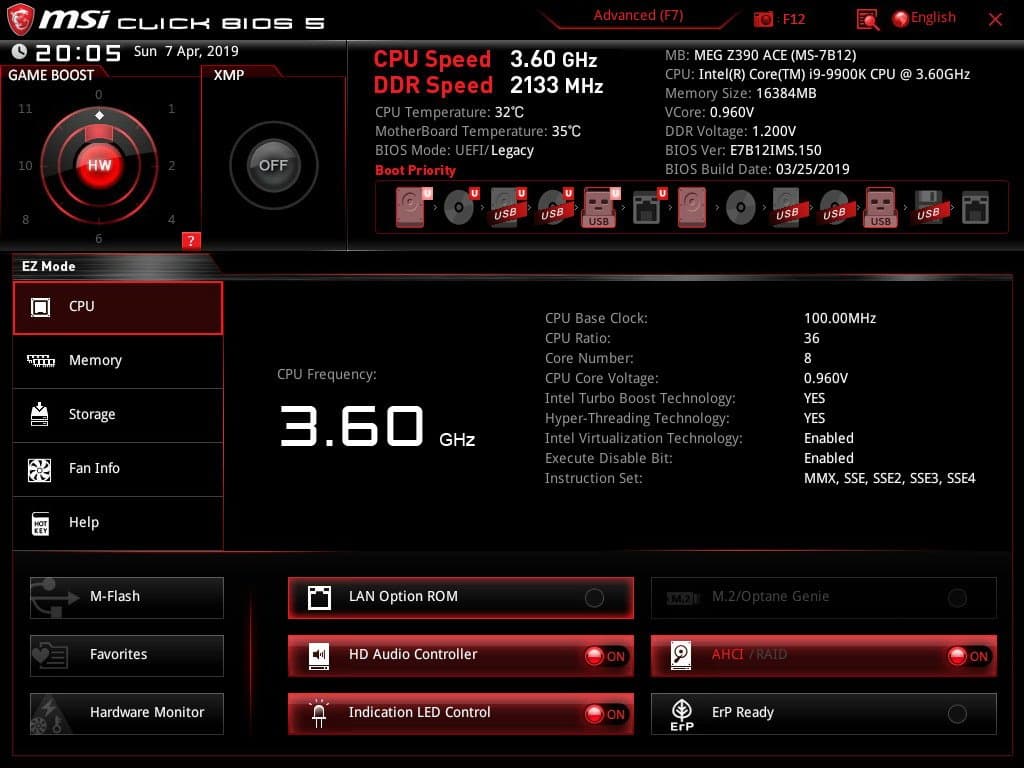

По умолчанию система предлагает «простое» меню для тонкой настройки, но можно нажать F7 и попасть в «продвинутое» меню (о нем позже). Как мы видим, по умолчанию профиль XMP (работа ОЗУ на повышенных частотах) выключен. «Барабан» Game Boost выставлен на управление самим переключателем (физически).

Понятно, что закладка чисто информационная, поэтому нажимаем F7.

Основные разделы «продвинутого» меню касаются общих установок работы материнской платы, настроек разгона, возможности обновления прошивки BIOS (уже через программный интерфейс), просмотра состояния платы (мониторинга), записи-чтения профилей, в которых занесены установки по разгонам, а также имеется интерактивная схема самой материнской платы, где показаны все основные ее части (как-то странно видеть, чтобы пользователю, который уже разбирается в BIOS-настройках, была нужна такая «детсадовская» информация)..

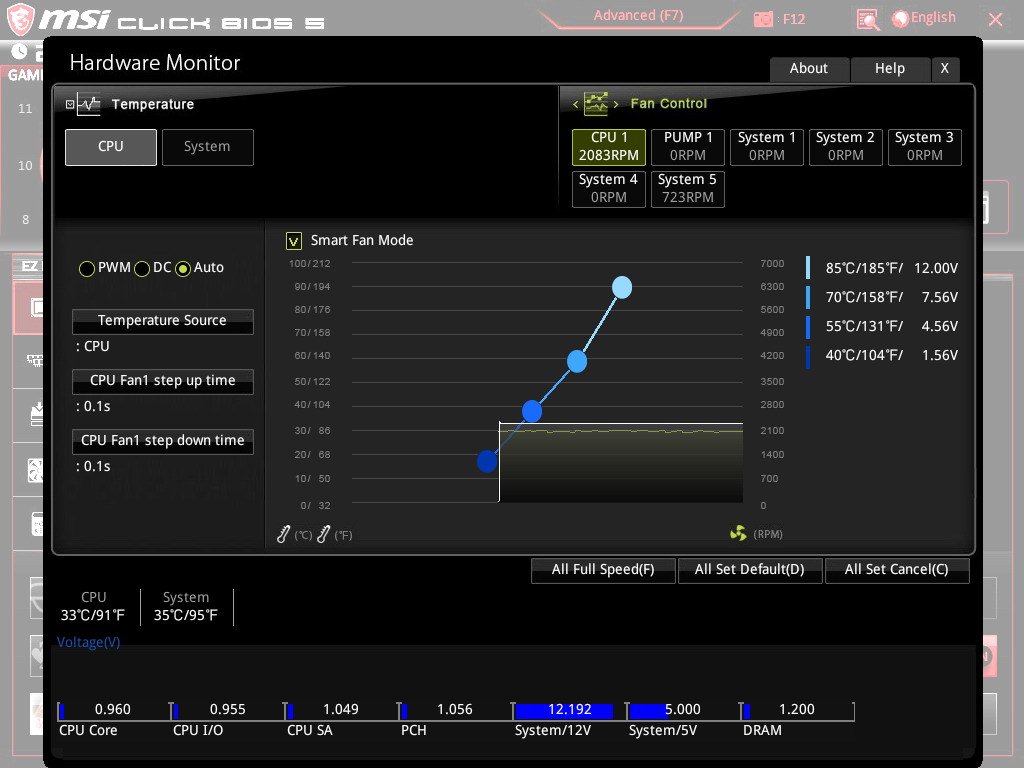

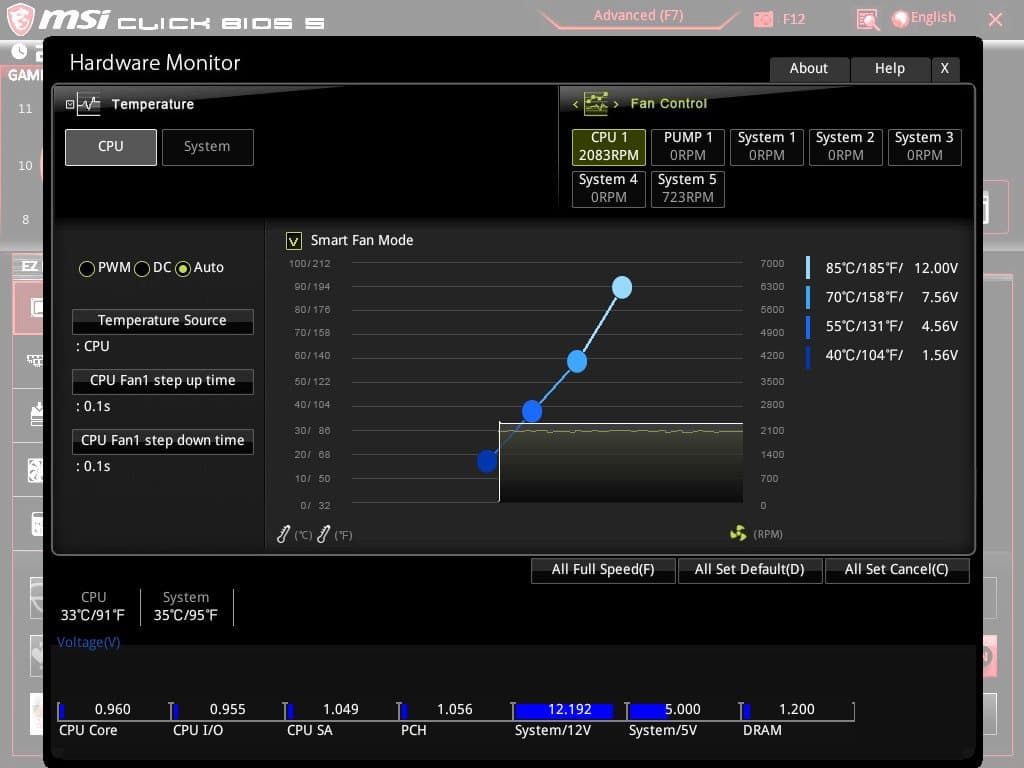

Закладка мониторинга не только просто демонстрирует температуры и частоты вращения вентиляторов, но и дает возможность управлять работой вентиляторов. Ранее я писал, что на плате есть 7 разъемов для подключения оных. И каждый из них имеет возможность управления из BIOS (можно выставить режим контроля: через ШИМ или напрямую), также можно наглядно выставить контрольные точки работы вентиляторов в зависимости от нагрева.

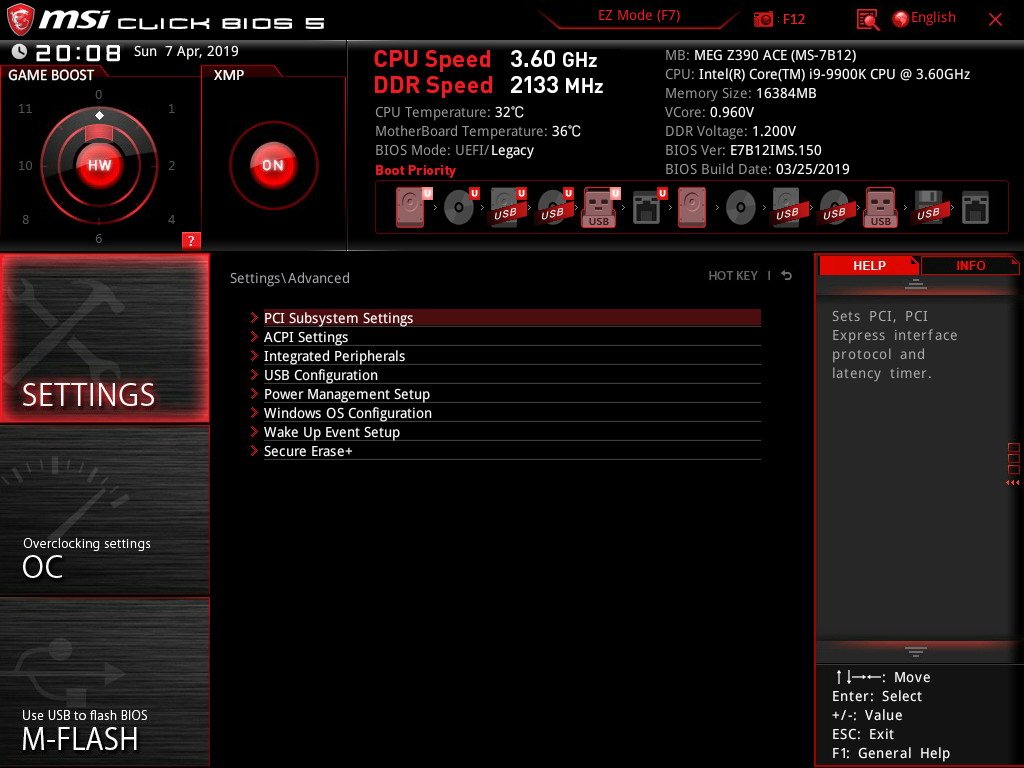

Общие настройки работы системы не сильно отличаются от общепринятых во всех BIOS последних лет.

Традиционный набор параметров

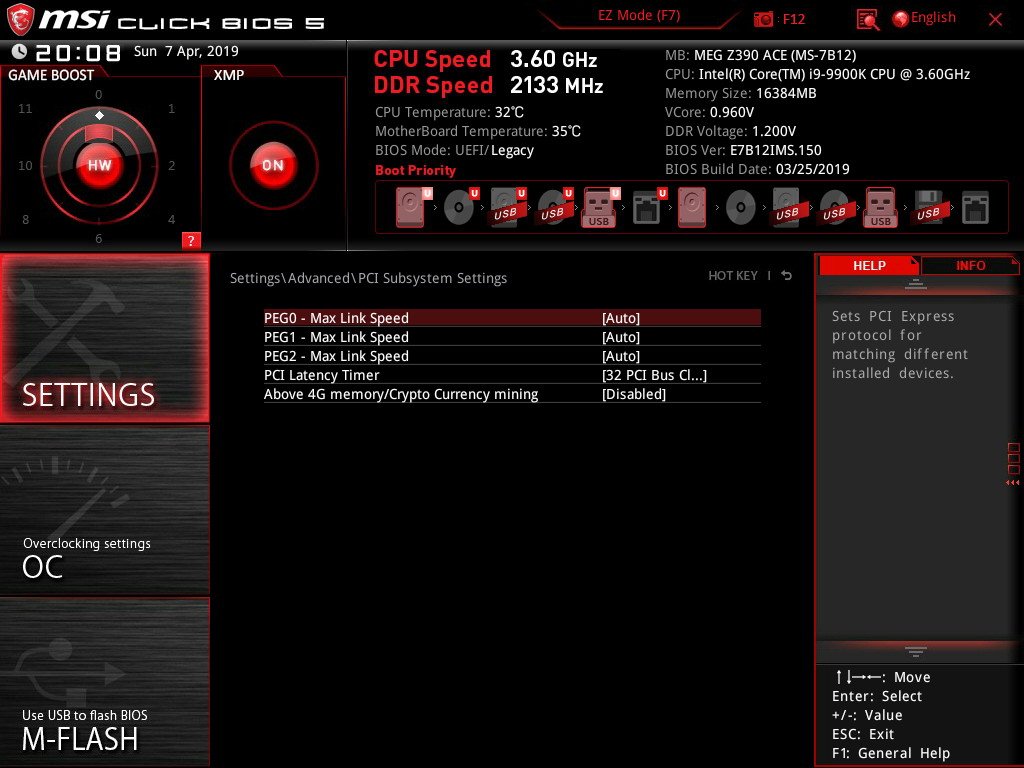

Можно регулировать вручную количество линий PCI-E на каждый из трех «длинных» слотов PCI-E, но в рамках общего количества 16 (мы ранее это уже обсуждали).

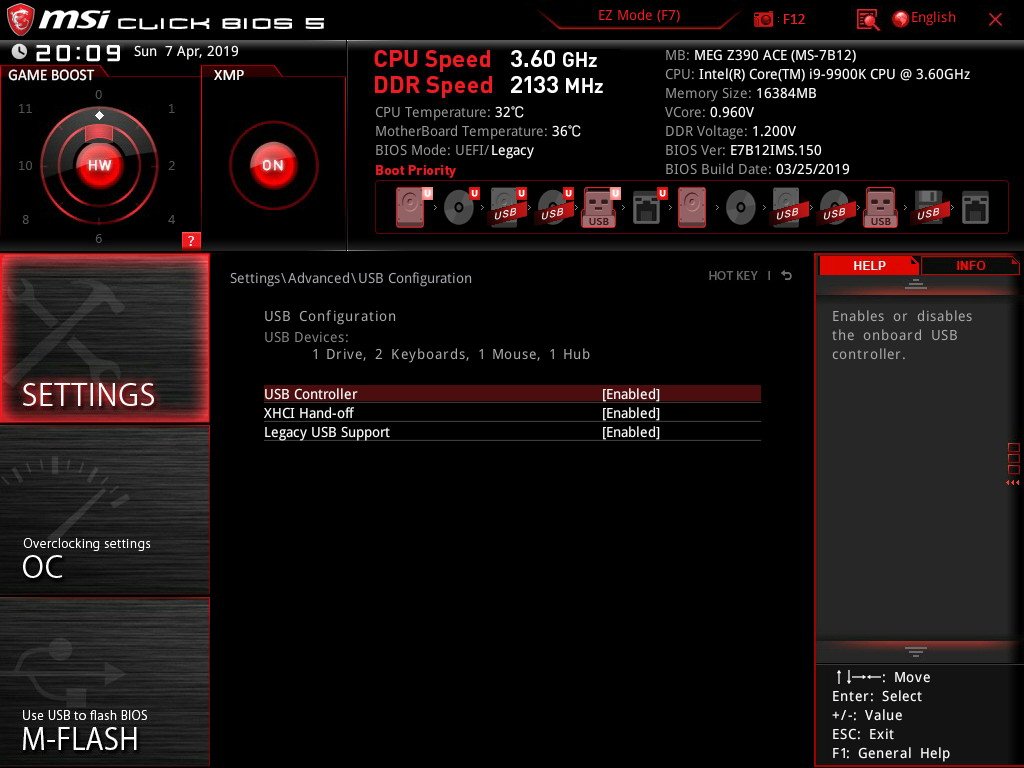

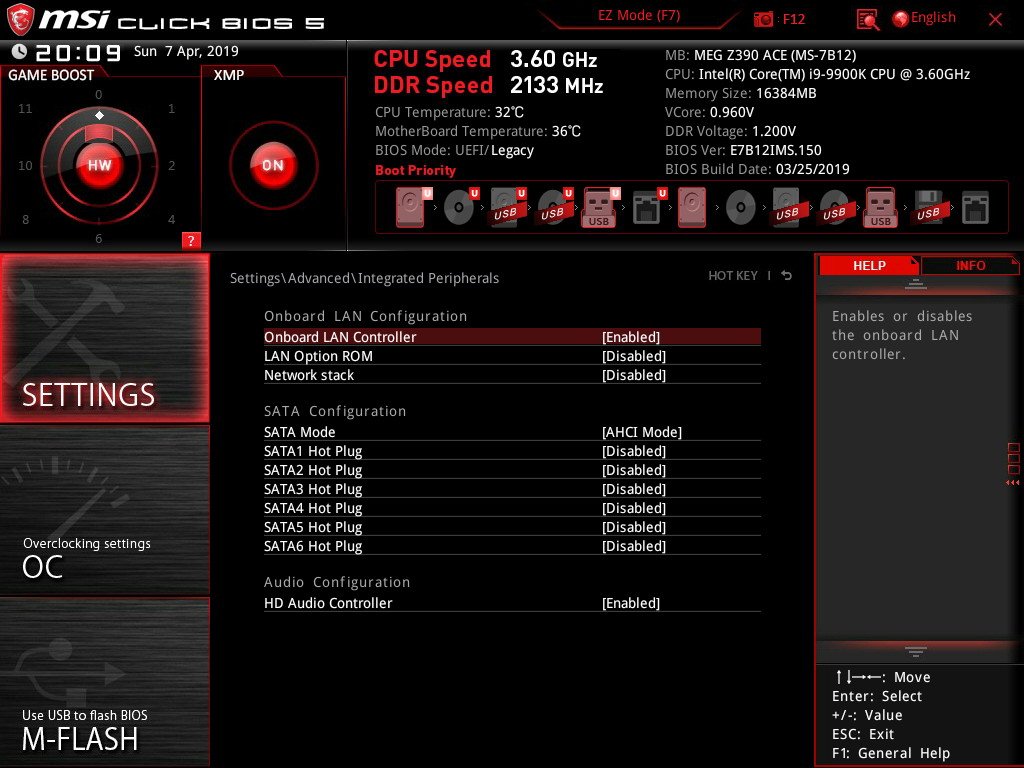

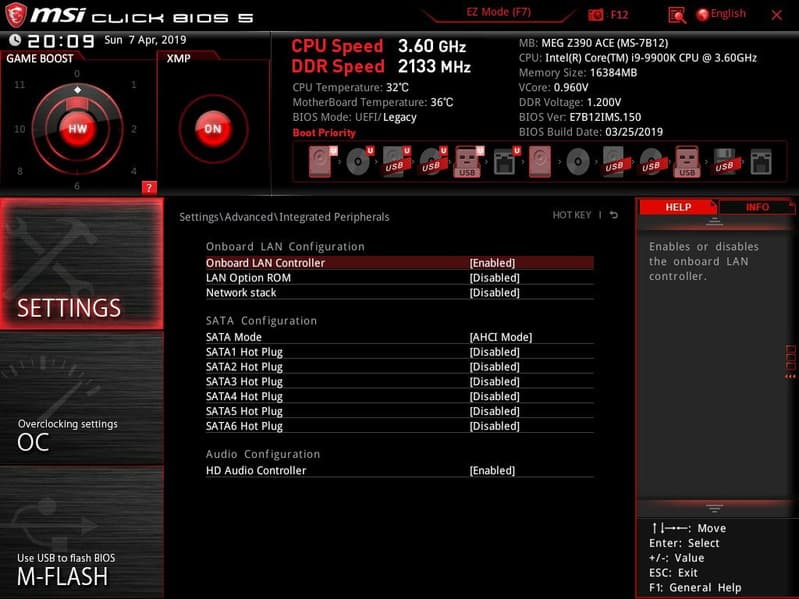

Традиционный набор «набортной» периферии

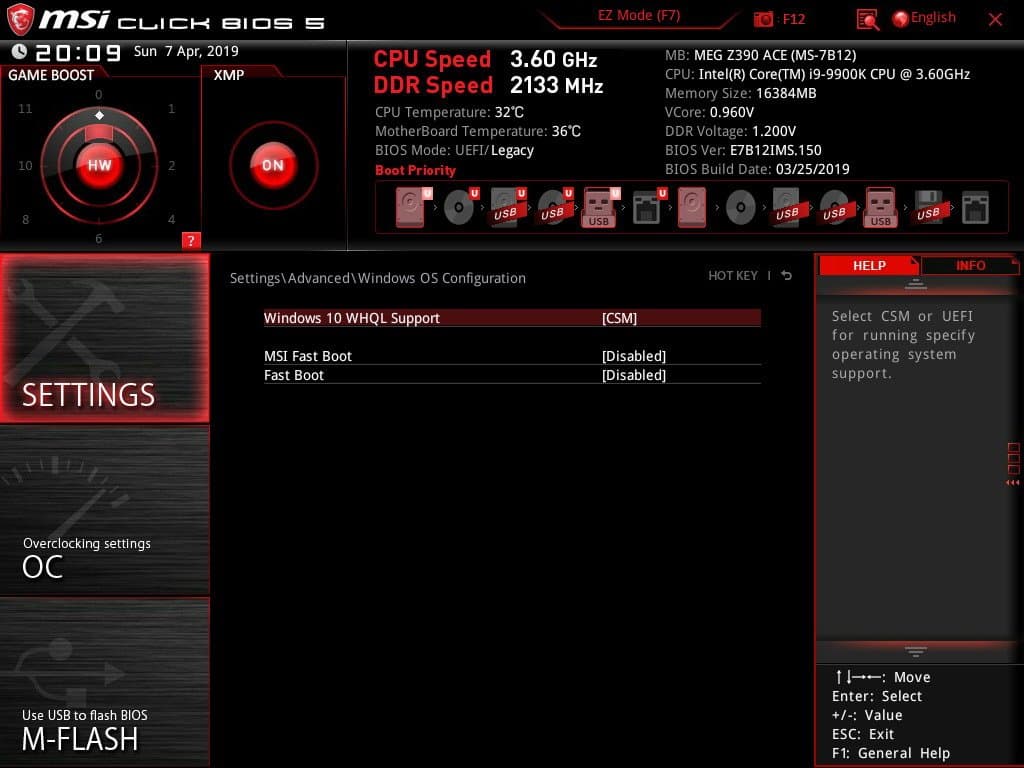

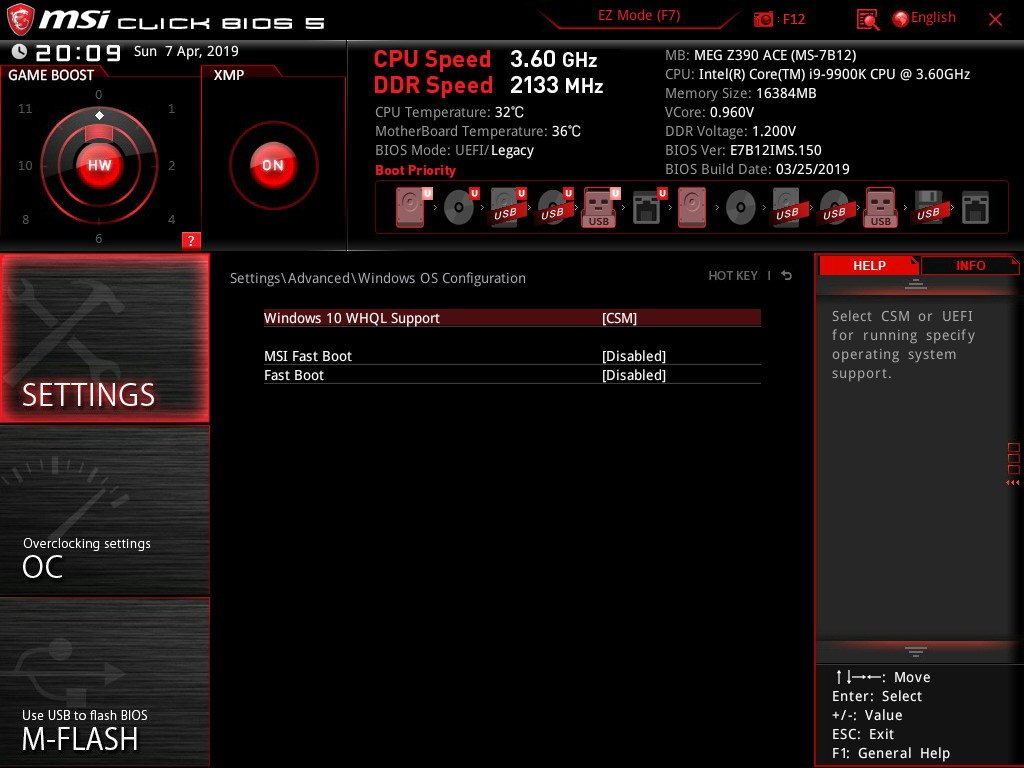

Про CSM (Compatibility Support Module — блок совместимости со старыми устройствами) уже не раз писал. Это связано с новыми режимами работы загрузочных накопителей в UEFI, а также с файловыми системами. Старые таблицы разделов базируются на MBR, этот вариант распознают все операционные системы. Новые базируются уже на GPT, который «понимает» в качестве загрузочного только Windows 8/10. Если CSM выключить, это будет означать, что загрузочный накопитель отформатирован с GPT, загрузка с него пойдет быстрее (по сути, UEFI «передает вахту» Windows 10, даже не меняя заставку). Если же у вас загрузочный накопитель с MBR, то CSM следует включить, тогда будет опрос и запуск загрузки как раньше. Стоит отметить, что все NVMe-накопители поддерживают загрузку только с GPT.

MSI Fast boot следует включать, если уже отлажены все настройки, чтобы при следующей перезагрузке UEFI не опрашивал все и вся заново, а брал ранее установленные настройки, что ускоряет запуск компа.

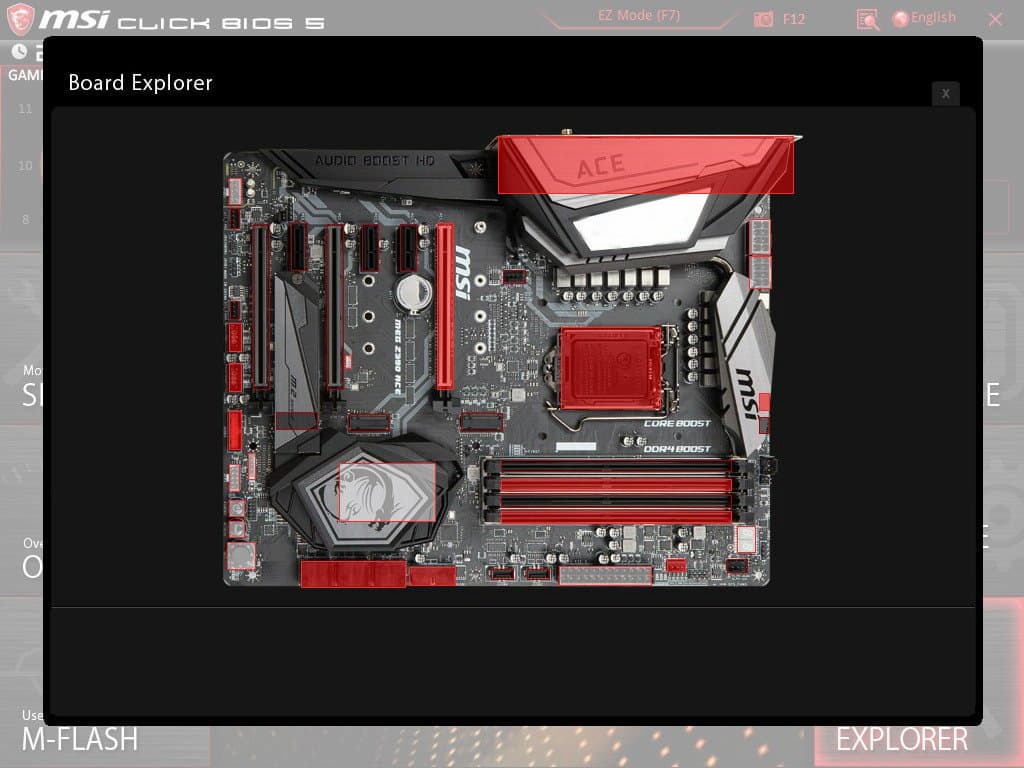

Раздел Board Explorer, как я выше писал, демонстрирует саму плату, мышкой можно просто «путешествовать» по ней, будут подсвечиваться и обозначаться те или иные части платы.

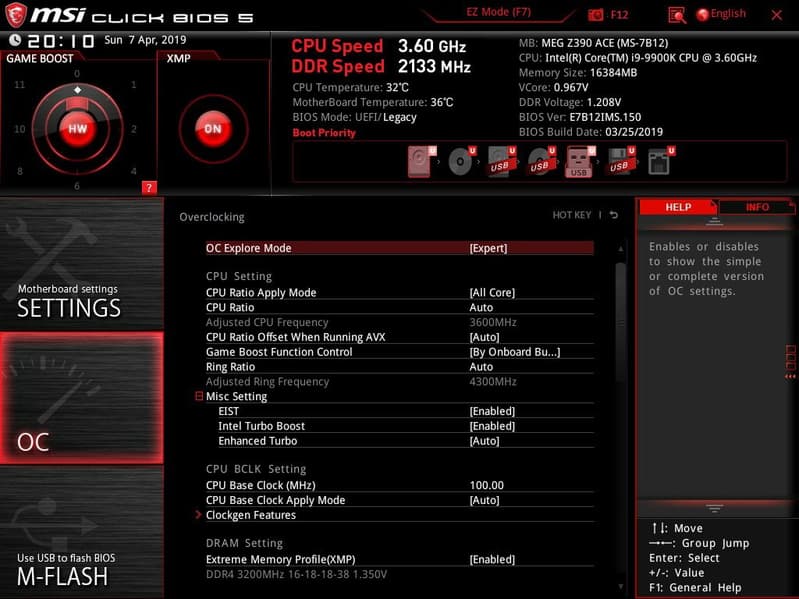

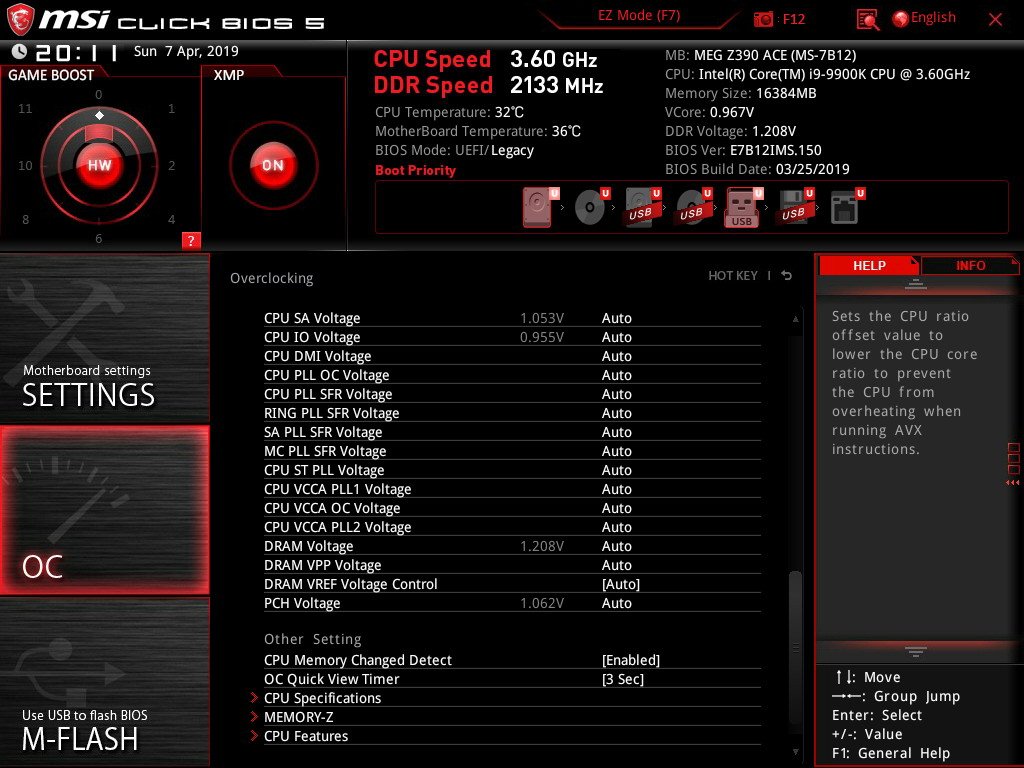

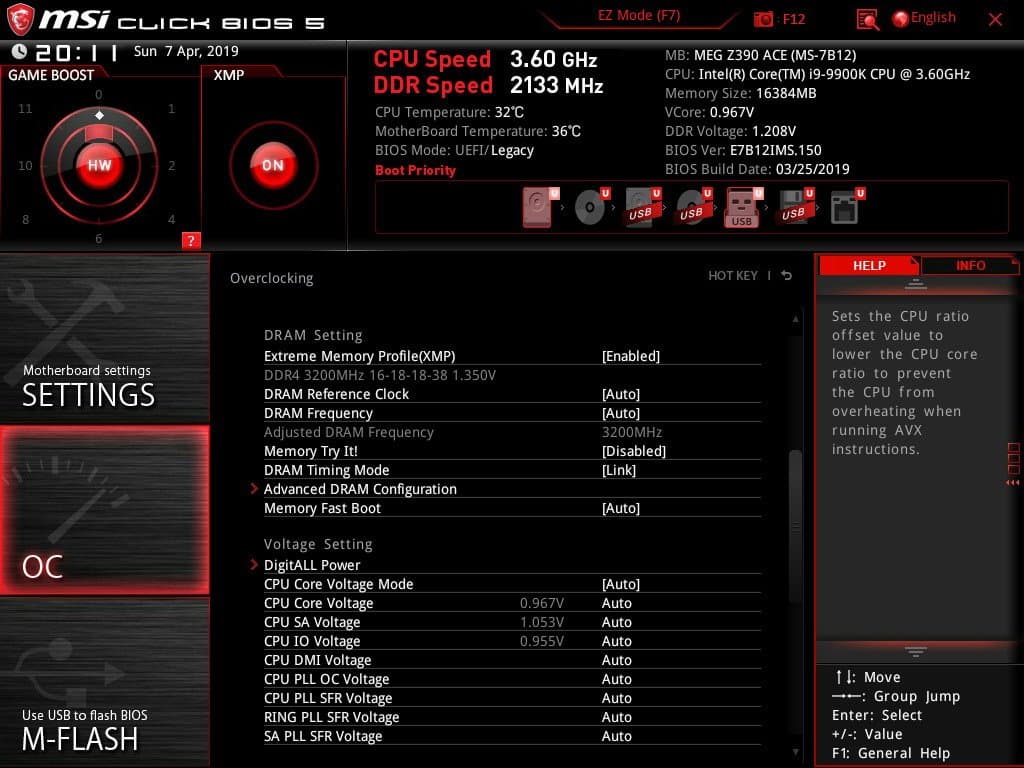

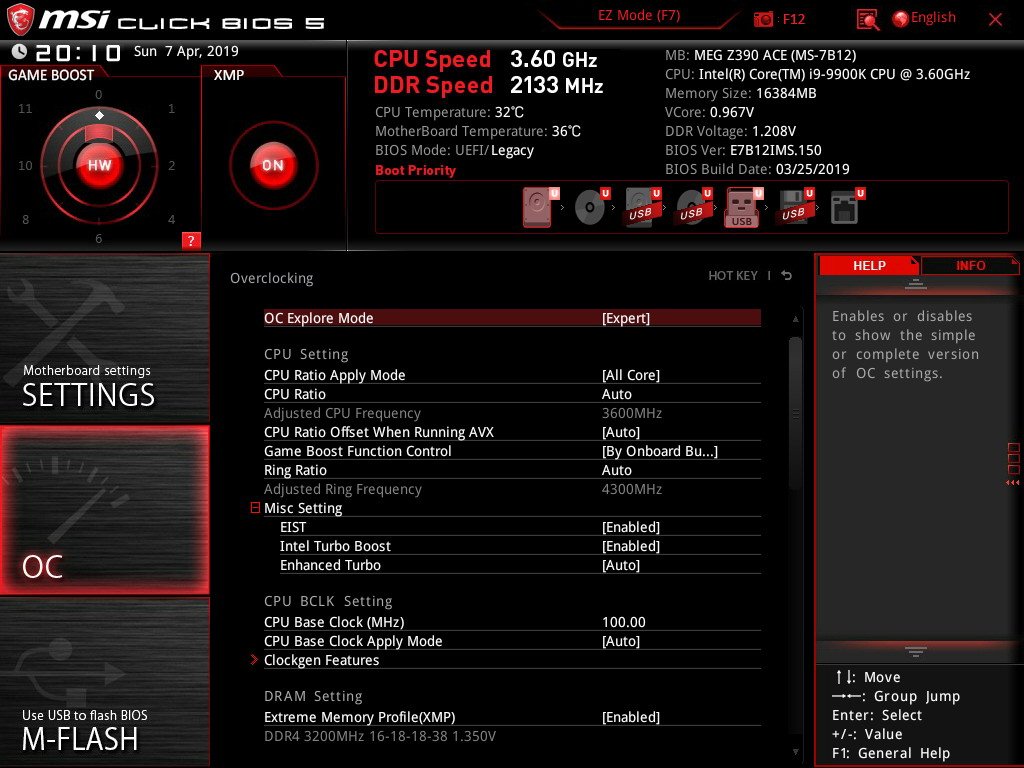

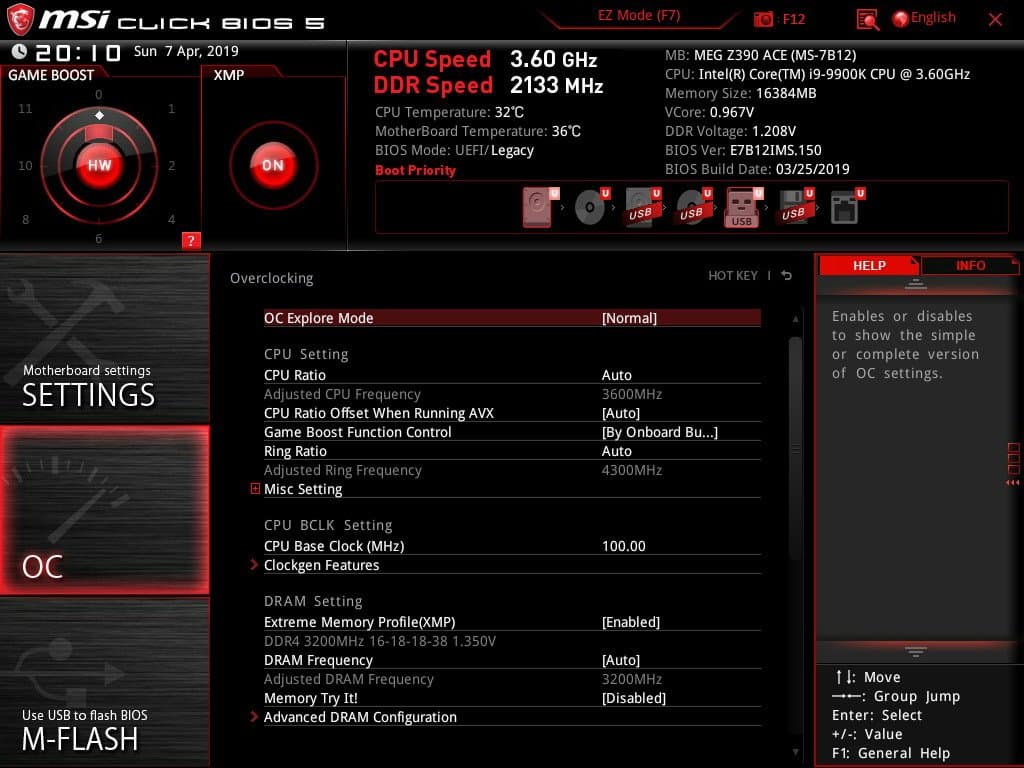

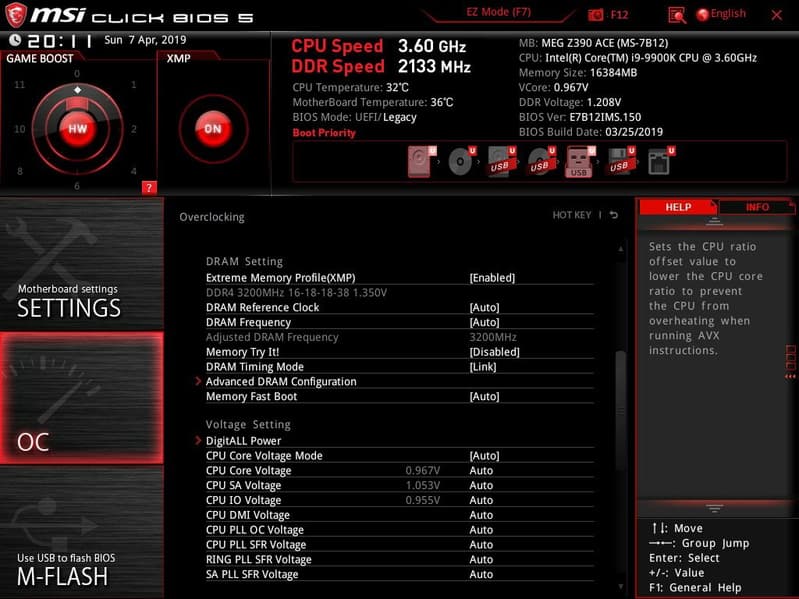

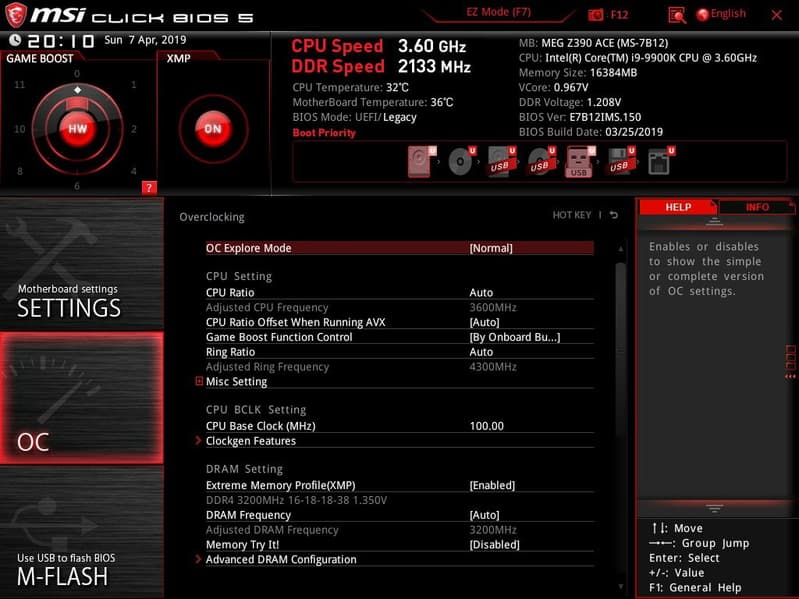

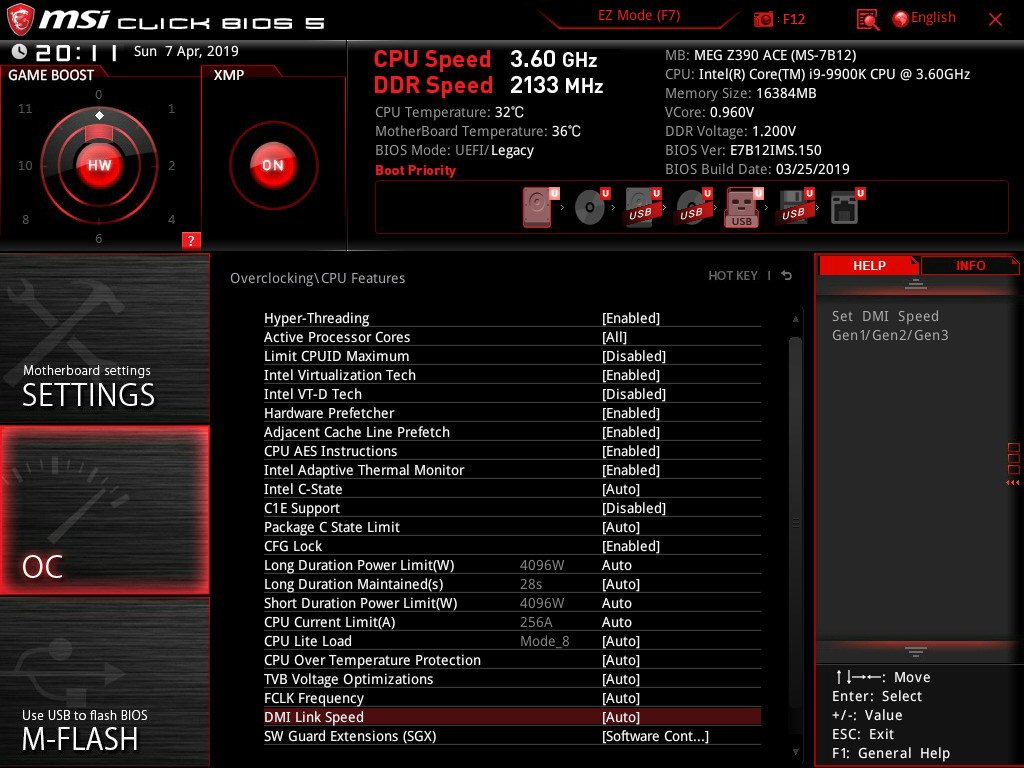

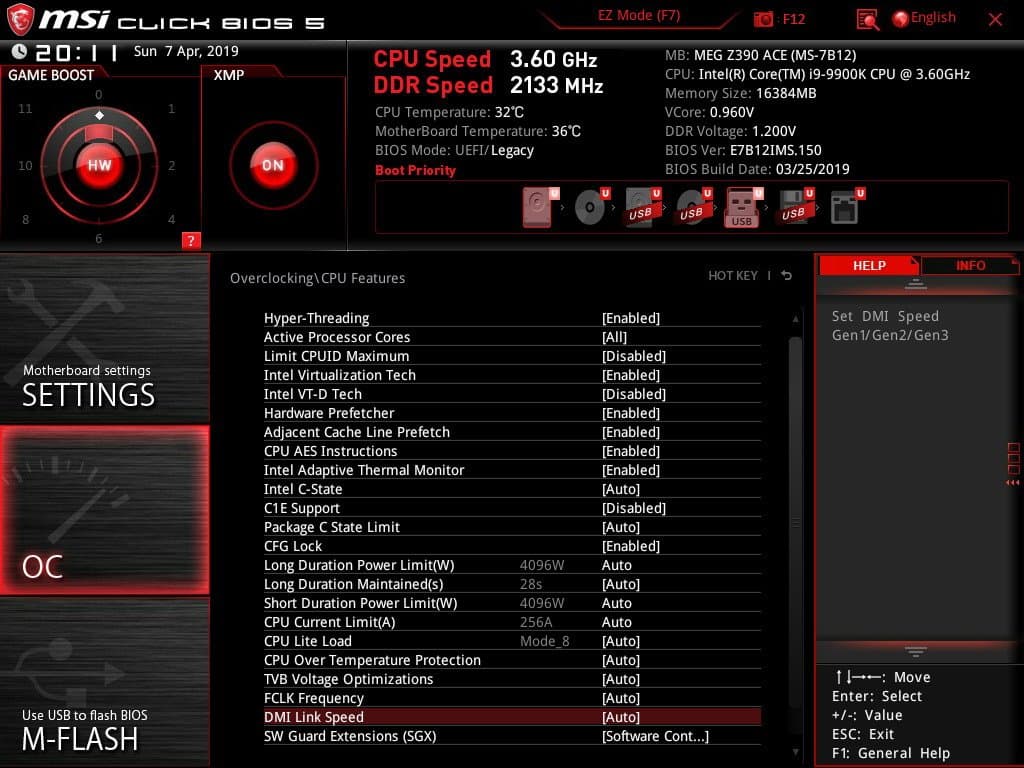

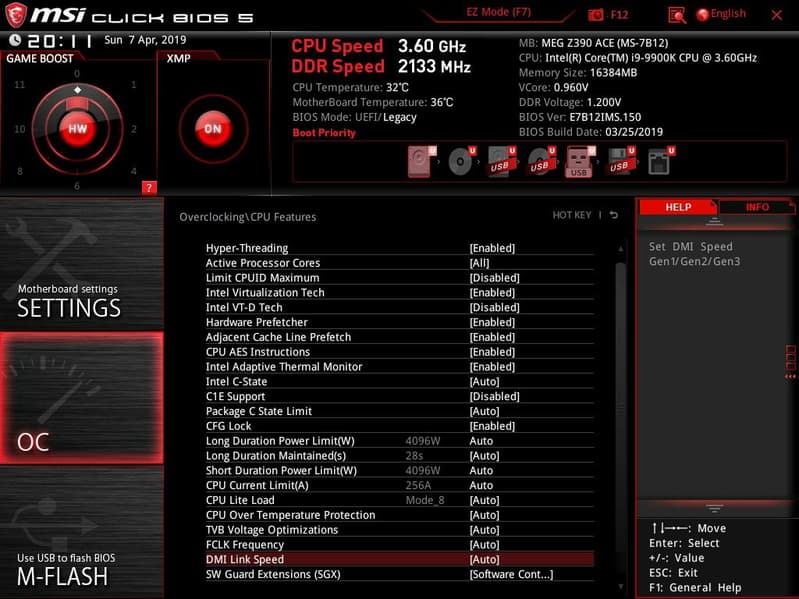

Вернемся к вкладке OC Settings, на которой сосредоточены все основные настройки работы системы в плане частот, таймингов и напряжений.

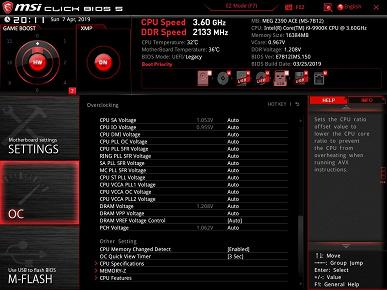

Настроек по разгону может быть и не так много, как бывает у самых «продвинутых» и топовых плат, но все равно «дебри» очень приличные для того, чтобы в них можно заплутать. Понятно, что если их все пробовать или даже хотя бы рекомендованные как самим производителем или ведущими оверклокерами, то уйдет неделя, если не больше, на все попытки... которые в конце концов упрутся в возможности конкретного экземпляра процессора.

Как уже я говорил ранее, Turbo Boost по умолчанию ставит максимальный множитель только для 1-2 ядер процессора, остальные же работают на меньших частотах.

Тем не менее переходим к собственно разгону.

Разгон

Полная конфигурация тестовой системы:

  • материнская плата MSI MEG Z390 Ace;
  • процессор Intel Core i9-9900K 3,6 ГГц;
  • оперативная память Gigabyte Aorus RGB Memory 2×8 ГБ DDR4 (XMP 3200 МГц) + 2 RGB-вставки;
  • накопитель SSD OCZ TRN100 240 ГБ;
  • видеокарта Asus ROG Strix GeForce RTX 2080 Ti ;
  • блок питания Thermaltake RGB750W 750 Вт;
  • ЖСО NZXT Kurhen C720;
  • телевизор LG 43UK6750 (43″ 4K HDR);
  • клавиатура и мышь Logitech;
  • операционная система Windows 10 Pro (v.1809), 64-битная.

Для проверки стабильности разгона я использовал программы:

  • AIDA 64 Extreme
  • MSI Dragon Center
  • Intel Extreme Tuning Utility
  • 3DMark Time Spy CPU benchmark
  • 3DMark Fire Strike Physics benchmark
  • 3DMark Night Raid CPU benchmark
  • Adobe Premiere Pro CS 2019 рендеринг начального ролика 1080p60

Режим по умолчанию (работает Intel Turbo Boost):

В этом режиме по умолчанию мы имеем:

  • Частоты работы процессора — от 4,2 до 4,7 ГГц (меняется по ядрам), напряжение — 1,1—1,21 В
  • Полное отсутствие перегрева процессора (отсутствие троттлинга)
  • Температура на ядрах процессора — не выше 55 градусов (под нагрузкой)
  • Нагрев силовых элементов (VRM) — около 55 °C
  • Результат в 3DMark Time Spy CPU benchmark — 9819
  • Результат в 3DMark Fire Strike Physics benchmark — 24241
  • Результат в 3DMark Night Raid CPU benchmark — 15068
  • Результат в Intel Extreme Tuning Utility — 3271
  • Рендеринг в Adobe Premiere время — 68 секунд

Далее начинаем поиск оптимального варианта поднятия частоты. Здесь надо на всякий случай откреститься, что мы не несем ответственность за попытки повторения кем-либо наших действий и возможные поломки при таком разгоне. Кроме того, надо помнить, что успешность разгона в огромной степени зависит от конкретных экземпляров процессоров, модулей памяти, платы и чего угодно еще. Вообще, это уже общеизвестно, что разгонять Core i9-9900K очень сложно из-за его сильного перегрева (нужны тщательно отобранные экземпляры для целей разгона, таких возможностей у нас нет).

Наверняка опытные читатели сразу же начнут критиковать: а где же вожделенные 5 ГГц (на иных материнских платах с тем же процессором в режиме обычного Turbo Boost мы видели поднятие частоты работы до 5 ГГц на паре ядер) ? Дело в том, что в тех случаях 5 ГГц выставлялось реально на 1 или 2х ядрах, а остальные работали на частотах 4 ГГц и даже ниже. Именно поэтому, например, практически все приведенные парой абзацев выше результаты оказались выше тех, что мы получали на иных материнских платах при запуске в режиме по умолчанию, хотя там частота 5 ГГц фигурировала, однако в реалии была на 1 ядре.

Раз на плате есть свой собственный «барабан» для разгона Game Boost, то грех им не воспользоваться. Пойдем по каждому его делению — режиму. Выше при описании утилиты Dragon Center уже были указаны частоты, которые пытается выставить Game Boost для i9-990K. Режимы разгона обозначены как 1, 2, 4, 6, 8, 10, 11.

Режим Game Boost 1.

Перегрев и троттлинг процессора не наблюдались.

В этом режиме мы имеем:

  • Частоты работы процессора — 4,8 — 4,9 ГГц (по всем ядрам), напряжение — 1,28—1,31 В
  • Отсутствие перегрева процессора (троттлинг 0%)
  • Температура на ядрах процессора — до 70 градусов
  • Нагрев силовых элементов (VRM) — около 59 °C
  • Результат в 3DMark Time Spy CPU benchmark — 10064 (+2,6% к режиму по умолчанию)
  • Результат в 3DMark Fire Strike Physics benchmark — 25104 (+3,5% к режиму по умолчанию)
  • Результат в 3DMark Night Raid CPU benchmark — 15244 (+1,2% к режиму по умолчанию)
  • Результат в Intel Extreme Tuning Utility — 3369 (+3% к режиму по умолчанию)
  • Рендеринг в Adobe Premiere время — 66 секунд (+2,9% к режиму по умолчанию)

Итак, результат неплохой. Мы получили небольшой прирост производительности. Да, это еще не 5 ГГц и уж тем более по всем ядрам. Поэтому идем дальше.

Режим Game Boost 2.

Перегрев и троттлинг процессора не наблюдались, однако уже подошли к опасным границам.

В этом режиме мы имеем:

  • Частоты работы процессора — 4,9 — 5,1 ГГц (по всем ядрам), напряжение — 1,4—1,412 В
  • Отсутствие перегрева процессора (троттлинг 0%)
  • Температура на ядрах процессора — до 85 градусов
  • Нагрев силовых элементов (VRM) — около 60 °C
  • Результат в 3DMark Time Spy CPU benchmark — 10133 (+3,2% к режиму по умолчанию)
  • Результат в 3DMark Fire Strike Physics benchmark — 25501 (+5,2% к режиму по умолчанию)
  • Результат в 3DMark Night Raid CPU benchmark — 15399 (+2,1% к режиму по умолчанию)
  • Результат в Intel Extreme Tuning Utility — 3408 (+4,2% к режиму по умолчанию)
  • Рендеринг в Adobe Premiere время — 64 секунды (+5,7% к режиму по умолчанию)

Да, мы получили заветные 5 ГГц почти по всем ядрам, на паре из них было и 5.1 ГГц. Пока троттлинга не было, однако нагрев уже приблизился к опасной черте. Полагаю, что при данной СО (несмотря на то, что «водянка» очень даже хорошая и эффективная) получить более высокие частоты вряд ли получится. Да и, скорее всего, уже данный экземпляр CPU не потянет.

Однако все же проверил работоспособность и третьего (по счету) режима.

Режим Game Boost 4.

Перегрев и троттлинг процессора уже наблюдались.

В этом режиме мы имеем:

  • Частоты работы процессора — 5,0 — 5,2 ГГц (по всем ядрам), напряжение — 1,415—1,42 В
  • Присутствие перегрева процессора (троттлинг 8%)
  • Температура на ядрах процессора — до 100 градусов
  • Нагрев силовых элементов (VRM) — около 60 °C
  • Результат в 3DMark Time Spy CPU benchmark — 10034 (ниже, чем в Game Boost 1)
  • Результат в 3DMark Fire Strike Physics benchmark — 25088 (ниже чем в Game Boost 1)
  • Результат в 3DMark Night Raid CPU benchmark — 15242 (как в Game Boost 1)
  • Результат в Intel Extreme Tuning Utility — 3378 (+3,2% к режиму по умолчанию)
  • Рендеринг в Adobe Premiere время — завершился падением программы и зависанием системы

Таким образом можно констатировать, что для данного экземпляра процессора i9-9900K доступными являются только два режима разгона: Game Boost 1 и 2. Собственно, могу повторить, что в Intel корректно оценивают возможный уровень разгона своего процессора и закладывают этот подъем частот (пусть и не по всем ядрам) в Turbo Boost, лишив оверклокеров возможности самостоятельно пройти путь от 3,6 до 5,0 ГГц. Прекрасно видно, что дальше процессор будет сильно перегреваться, и либо надо снимать с него крышку, прижимая «жало» системы охлаждения к голому мозгу... то бишь кристаллу, либо уже переходить на охлаждение жидким азотом... Поэтому 5,0 ГГц для нашего Core i9-9900K — это максимум. Разве что вам попадется какой-то особо «одаренный» экземпляр, который сумеет стабильно работать и на 5.2 ГГц. Правда мне жаль такое «железо», ведь нештатная работа всегда сильно сокращает срок жизни.

Хочется отметить хорошую работу СО платы, потому что, несмотря на разные режимы разгона, VRM нагревался всего до 60 градусов.

По разгону памяти скажу, что используемая нами память начала сбоить еще на частоте 3600 МГц. Конечно, можно крутить настройки до бесконечности, но здравый смысл подсказывает, что все это даст мизерный прирост.

Выводы

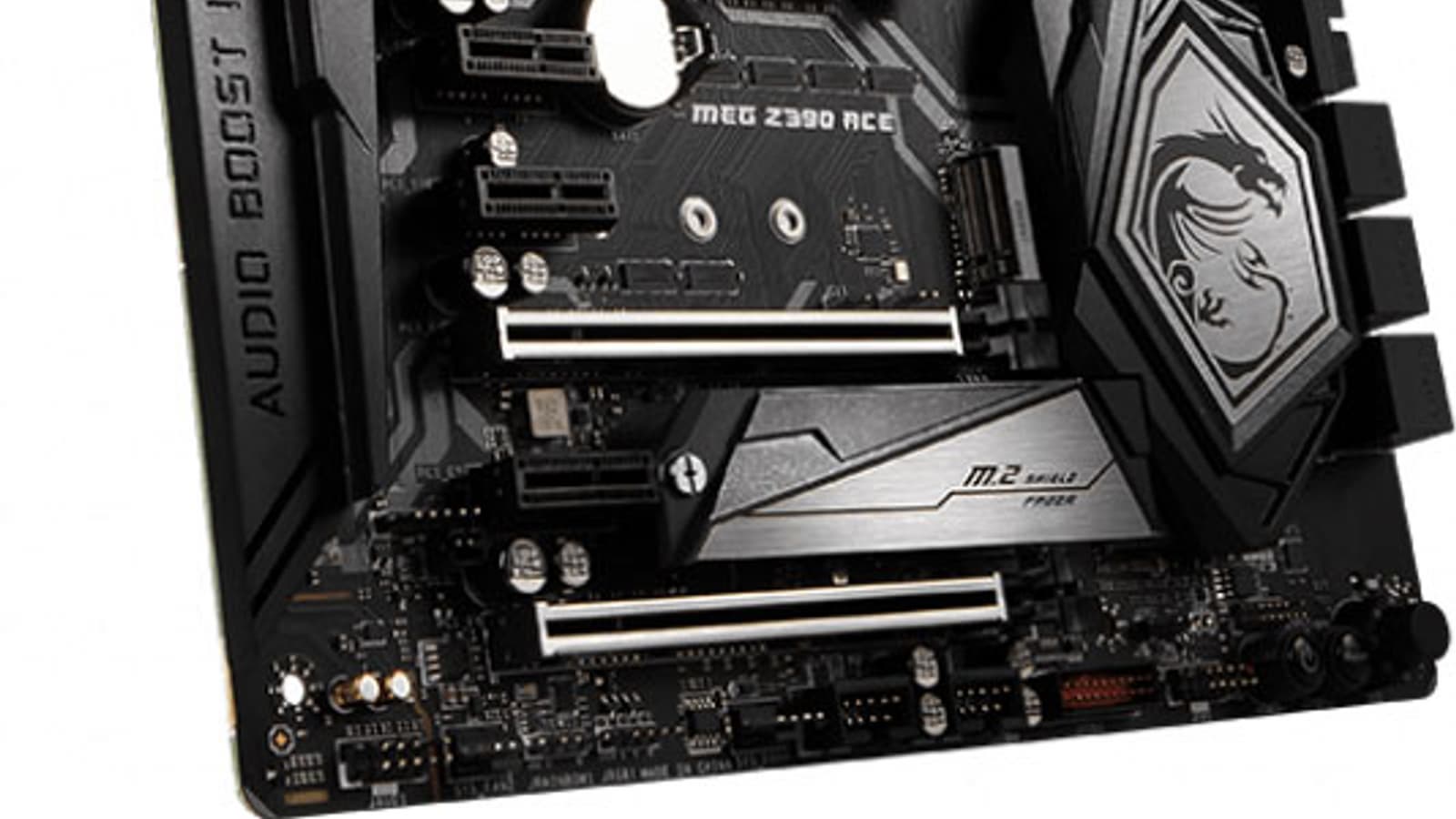

MSI MEG Z390 Ace — это одновременно и элита (все же MEG — MSI Enthusiast Gaming), и неплохое сочетание возможностей и цены. Плата по меркам премиальных конкурентов относительно дешева, хотя 20 тысяч за материнку до сих вызывают у многих оторопь. Впрочем, когда-то давно топовые материнские платы также стоили под 400 долларов, просто тогда курс рубля был сильно выше, так что такой ценник не должен вызывать потрясения.

При этом мы видим отменную функциональность: 20 (двадцать!) портов USB всех калибров, прекрасно защищенные слоты PCI-E, три слота M.2. Стоит отметить очень хорошую систему питания, дающую ощутимый запас для разгона и обеспечивающую гибкие возможности регулирования напряжений. 7 разъемов для вентиляторов позволяют организовать какую угодно систему охлаждения ПК в целом, при этом есть гибкая система контроля за работой каждого вентилятора! Стоит добавить, конечно, и эстетику: красивая подсветка самой платы плюс широкие возможности для подключения дополнительных RGB-устройств, включая проприетарные решения Corsair. Также отметим очень толково спроектированную утилиту Dragon Center, которая позволяет многое без установок многочисленных дополнительных программ, включая и некоторые возможности для разгона системы. Можно еще упомянуть поддержку быстрой зарядки мобильных гаджетов через порты USB Type-C.

Разумеется, эта материнская плата предназначена не только для простых геймеров, но и для хардкорных, которым мало того, что дают процессор и видеокарта по умолчанию, которым нужен разгон. Данное решение пусть и не самое топовое в этом плане (нужно же продавать и Godlike), но, тем не менее, предлагает много опций и удобные предустановки (Game Boost).

В целом плата получилась очень интересной и отлично соответствующей своей стоимости на фоне конкурирующих продуктов. Не забывайте и про длительную гарантию (при регистрации продукта).

Благодарим компанию MSI Russia
и лично Валерию Корнееву

за предоставленную на тестирование плату

Для тестового стенда:
блок питания Thermaltake RGB 750W и корпус Thermaltake Versa J24 предоставлены компанией Thermaltake

25 апреля 2019 Г.

Справочник по ценам
