Обзор материнской платы Gigabyte Z490 Vision G на чипсете Intel Z490

В первом материале по Intel Z490 уже имеется детальный анализ ситуации на рынке ПК и почему и как появились процессоры Core 10xxx серии (да и не только Core).

Если в 2018 году выход Core 9xxx как-то еще был очень значимым (потому что со стороны конкурента прессинг лишь начинался), то сейчас в условиях тотального нашествия AMD Ryzen (особенно 3го поколения) на потребительский сегмент рынка ПК выпуск серии Core 10xxx как-то оказался слабоватым, к тому же размытым по срокам (характеристики опубликованы почти месяц назад, реальные тесты подошли вот только недавно).

Понятно, что из многолетнего и уже вымученного техпроцесса 14нм что-то выжать еще удается огромными усилиями. Однако наше дело — не ныть и причитать, а изучать то, что вышло.

В базовом материале по новой серии процессоров Андрей Кожемяко уже рассказал про них, поэтому это все можно прочитать здесь. А я же продолжаю серию обзоров новых материнских плат, выходящих для данных процессоров.

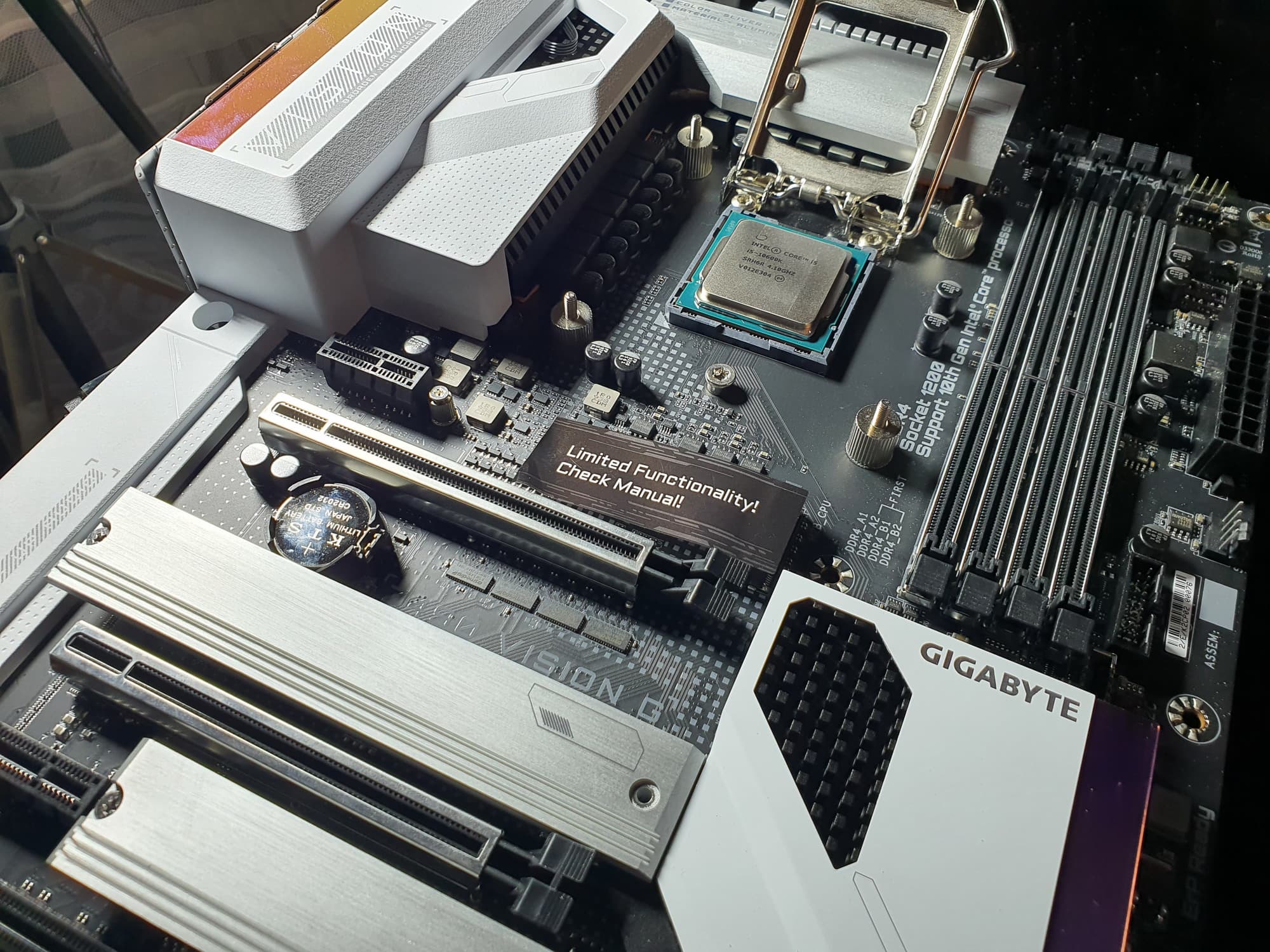

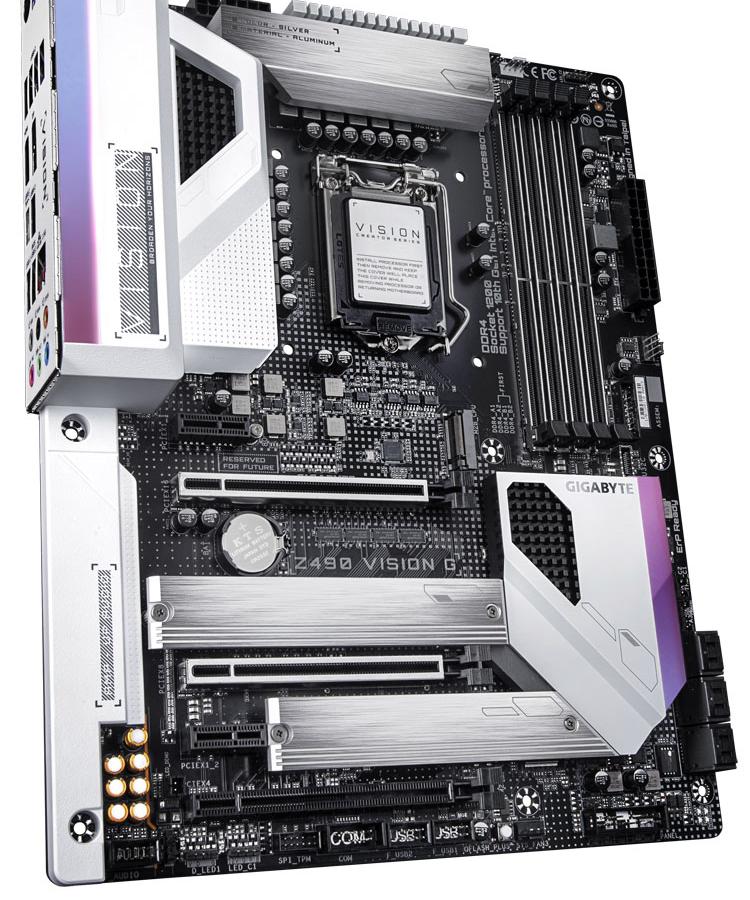

Третьей из всех материнок на Z490 нам попала матплата из серии Vision компании Gigabyte. Конечно же, это явно не геймерский продукт. Материнская плата Gigabyte Z490 Vision G на момент написания материала еще не была в продаже, ее ценник — ориентировочно около 17 — 20 тысяч рублей (из-за постоянно меняющегося курса рубля трудно дать более четкие рамки цен).

Плата не имеет оверклокерского потенциала (ну кроме того, что изначально заложен Intel через TurboBoost, однако и там есть лимиты по системе питания: об этом позже пойдет речь). То есть разработчики четко разграничили позиционирование материнских плат, и серия Vision предназначена для тех, кто занимается контентом. По сути это бывшая серия Designare, где шла игра слов около значения «назначать», «определять». Однако название не прижилось, и потому перешли к более понятному Vision. Как и у Designare облик новой серии создают строгие черты, образующие геометрические фигуры. При этом если все же у предыдущей серии самые «крутые фишки» по оверклокингу или набору периферии были лишь немного обрезаны относительно флагманских геймерско-оверклокерских моделей, то у Vision как-то все «почикано» более основательно.

Собственно, может быть оно так и надо, ведь плата для тех ПК, за которыми люди не играют, а работают, причем с серьезными и требовательными к аппаратной начинке пакетами, так что система питания должна обеспечивать высокую стабильность при работе с самыми топовыми CPU уровня Core i9-10900K, плата должна обеспечивать работоспособность мультиграфических технологий типа Nvidia SLI, AMD CF, высокоскоростное сетевое соединение, ну и быструю периферию. Понятно, что самые серьезные проекты 3D-моделирования, задачи типа CAD ведутся на ПК уровня HEDT (там уже многоядерные и намного более производительные CPU наряду с большим объемом ОЗУ и иного уровня материнскими платами), однако там и цены в разы выше, и небольшие компании или отдельные дизайнеры/художники не могут позволить себе приобретать HEDT. Поэтому производители материнских плат озаботились представлением соответствующих продуктов и в потребительском сегменте.

А вот на сколько там и чего урезано, а может быть и добавлено, мы увидим, изучив Gigabyte Z490 Vision G очень детально.

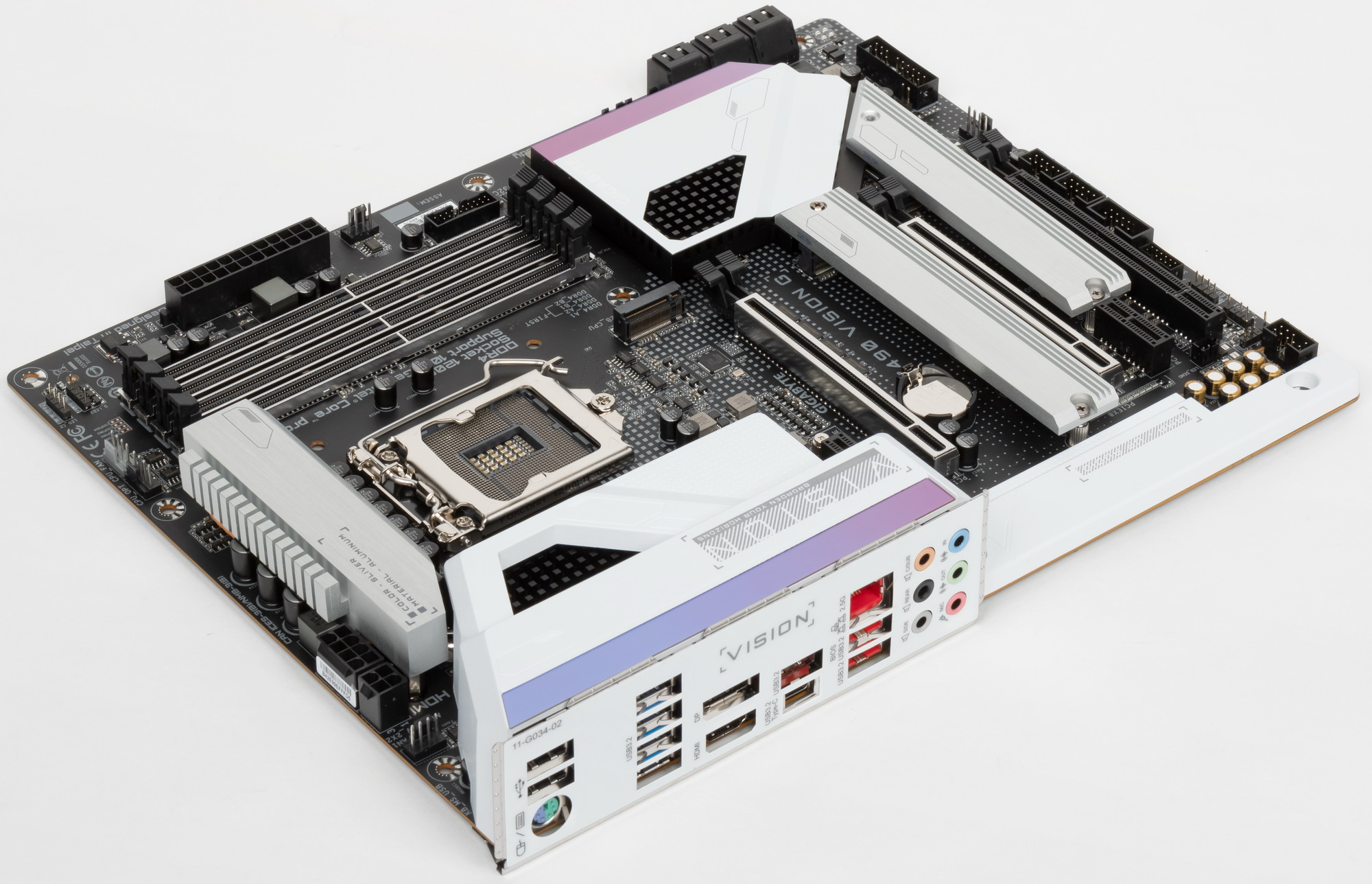

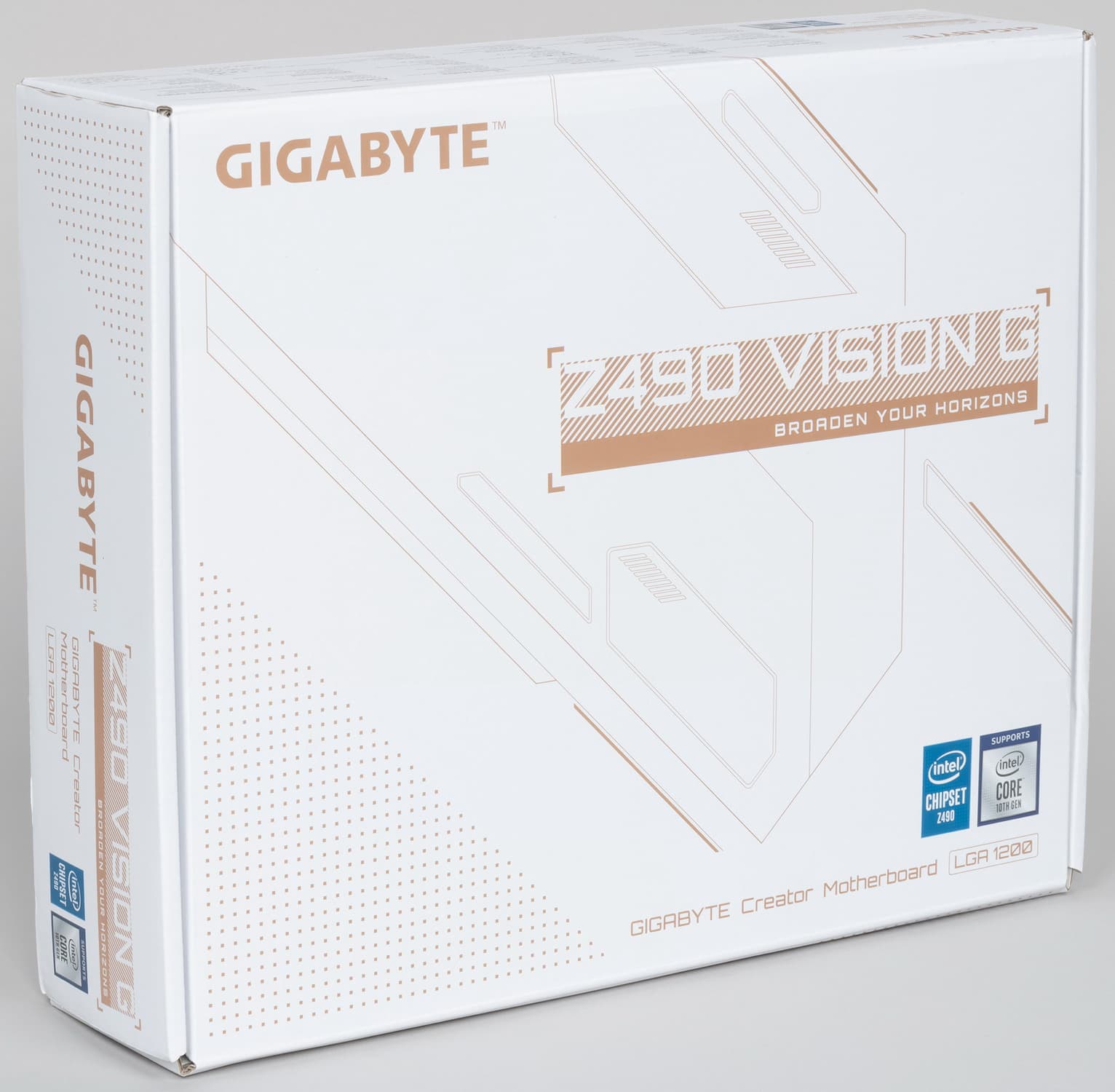

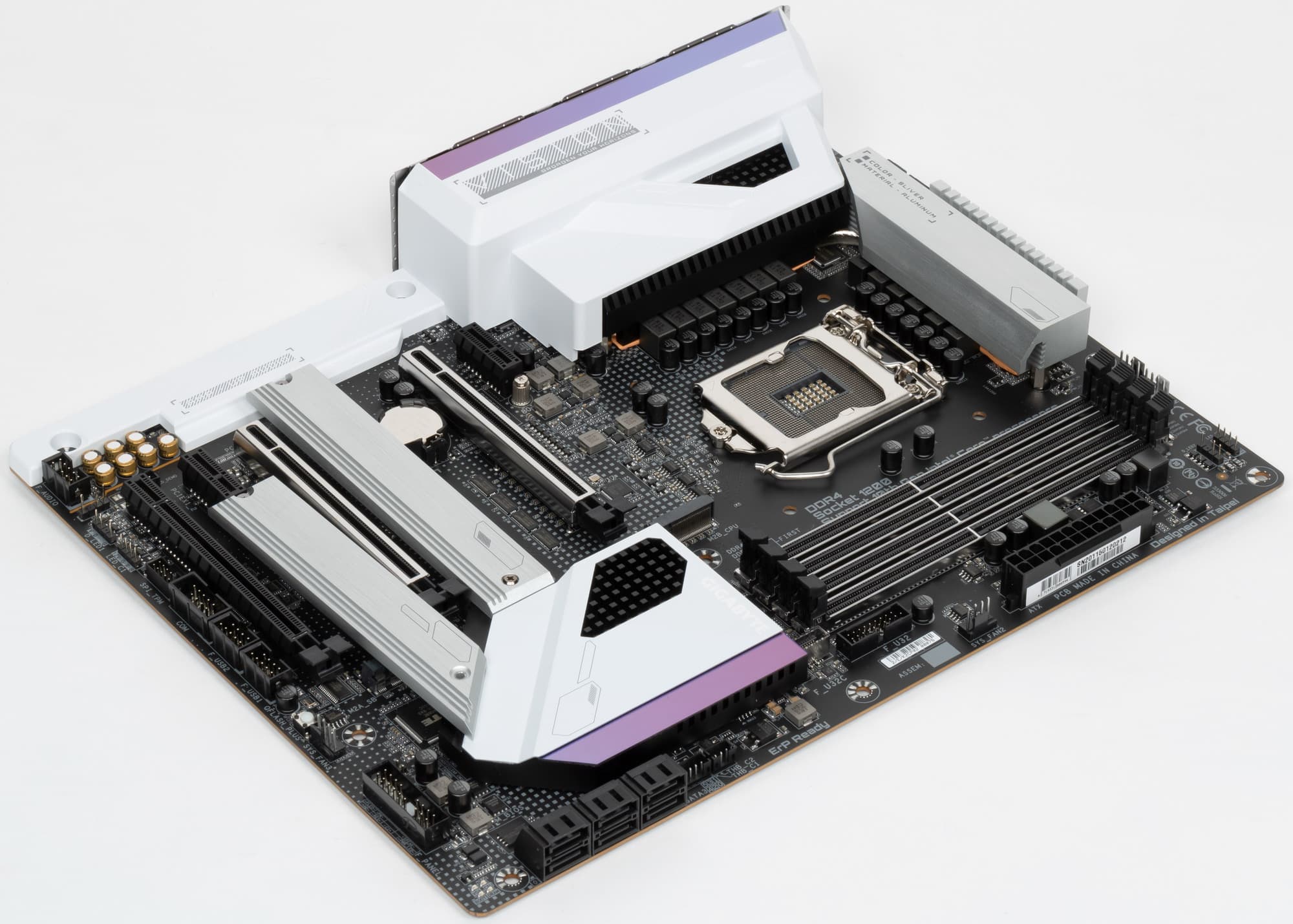

Gigabyte Z490 Vision G поставляется в обычной коробке с весьма скромным дизайном (собственно позиционирование платы написано внизу — для создателей чего-либо). Внутри коробки есть два отсека: для самой материнской платы и остального комплекта.

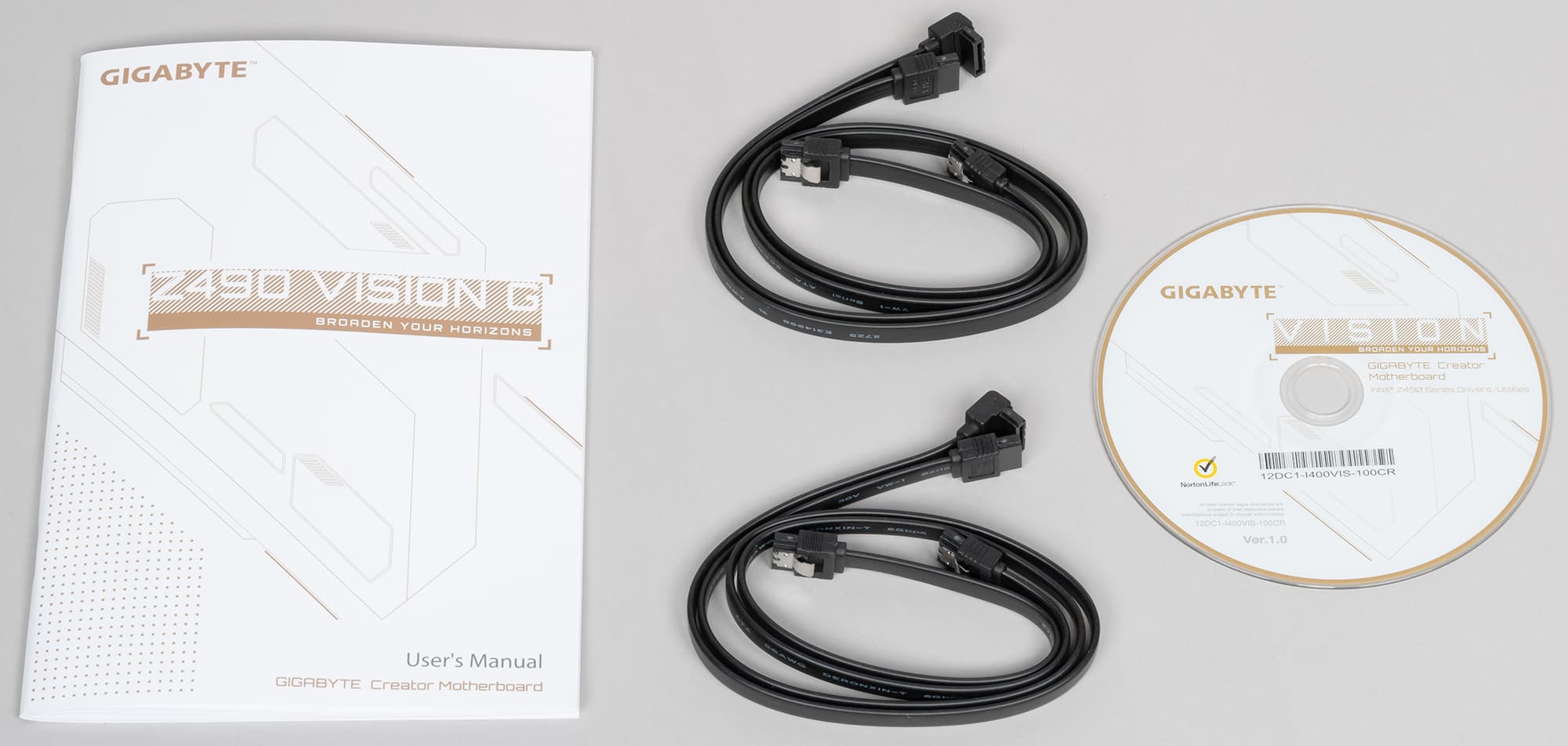

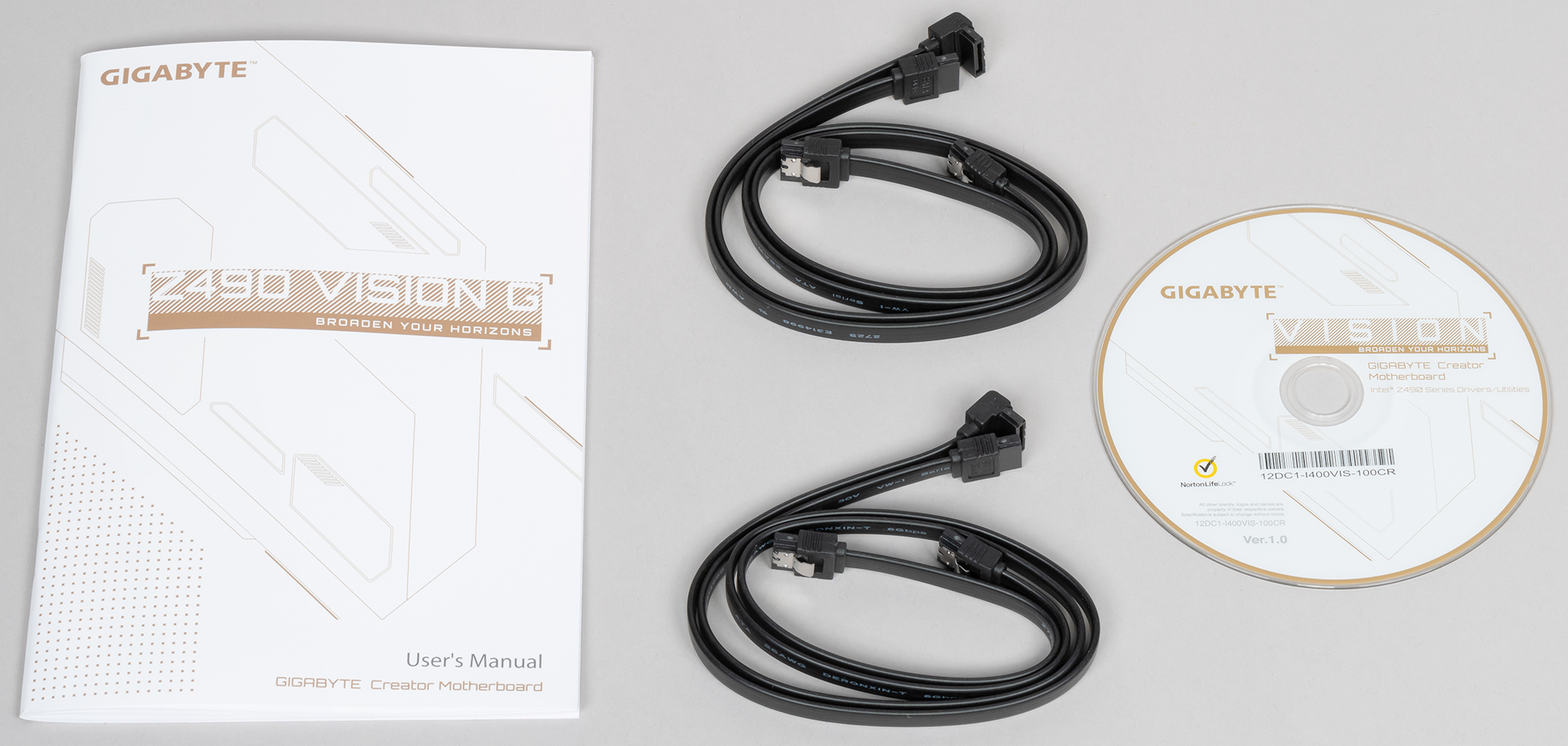

Комплект поставки чрезвычайно скромен даже по меркам негеймерских продуктов: кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), накопитель типа CD и... все.

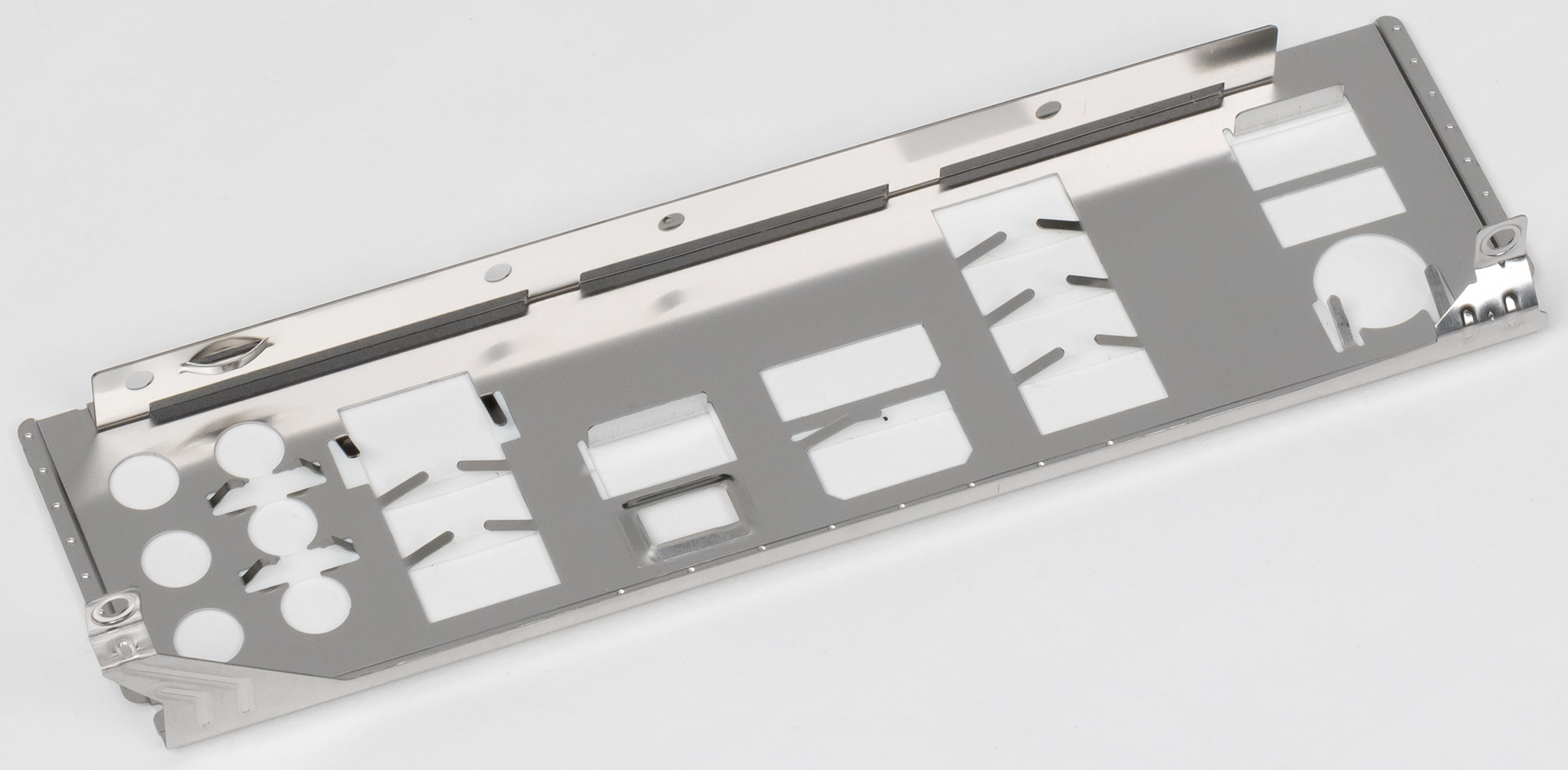

Тем не менее, «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Не забываем, что программное обеспечение за время путешествия платы к покупателю успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

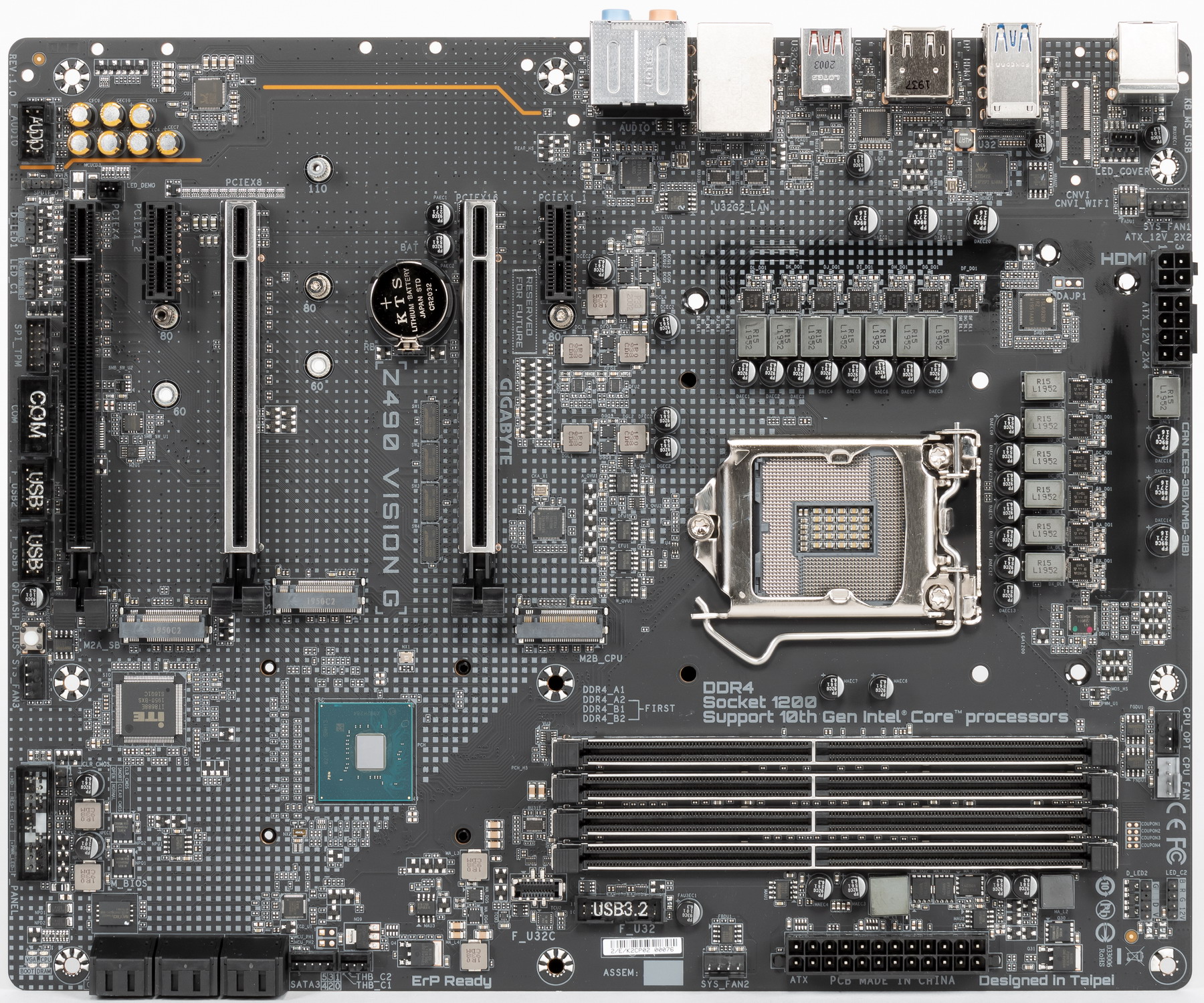

Форм-фактор

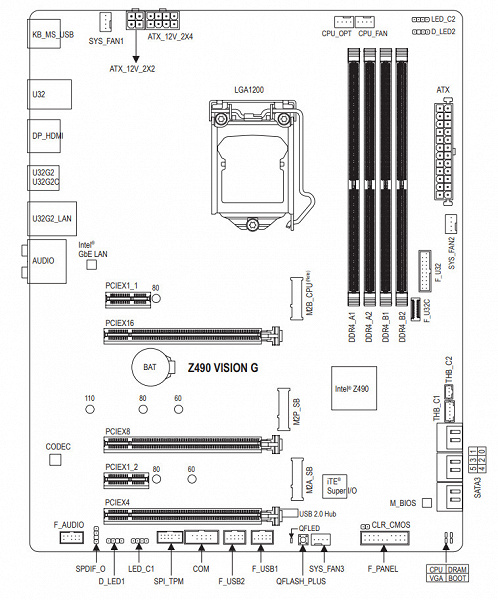

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte Z490 Vision G имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

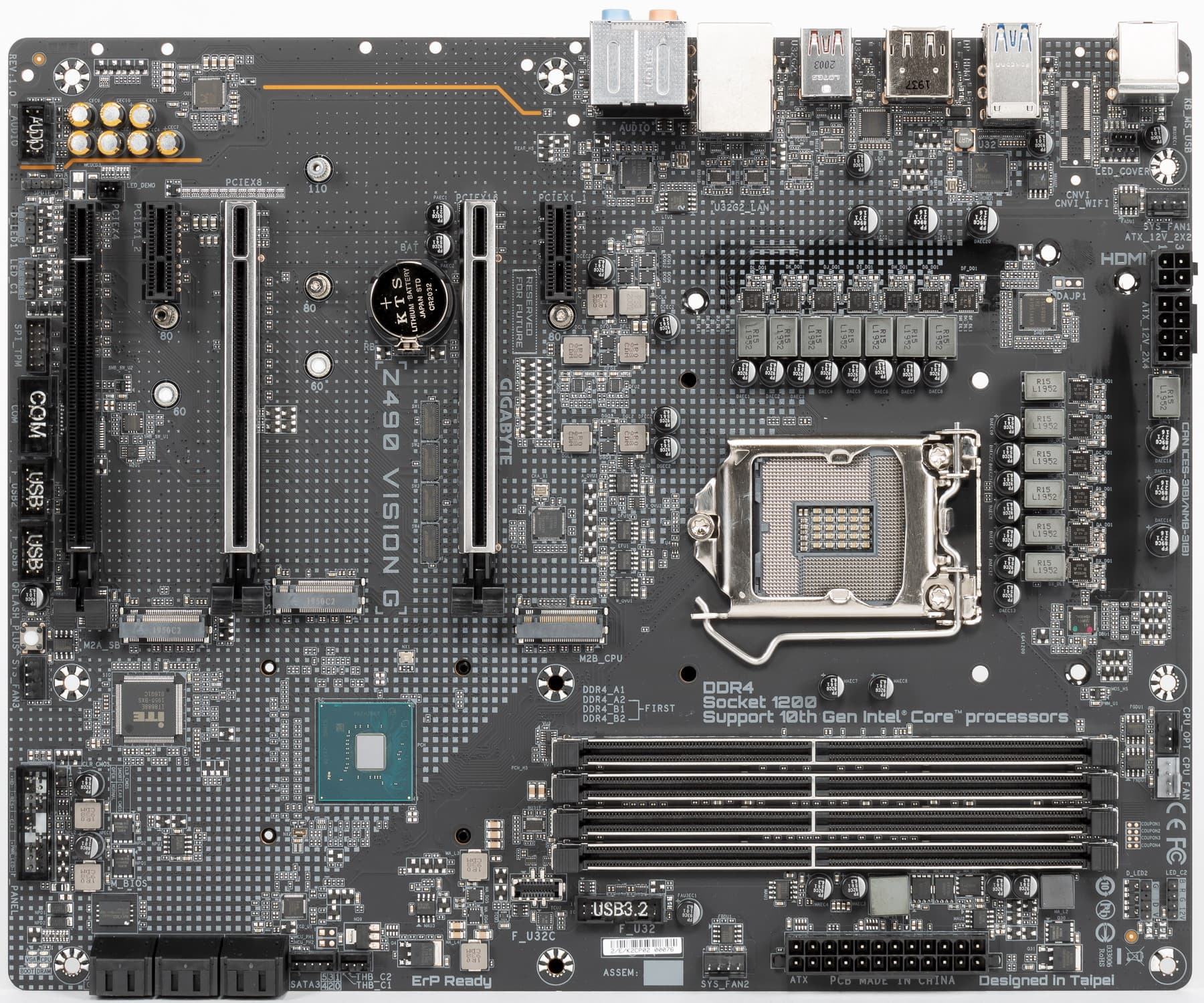

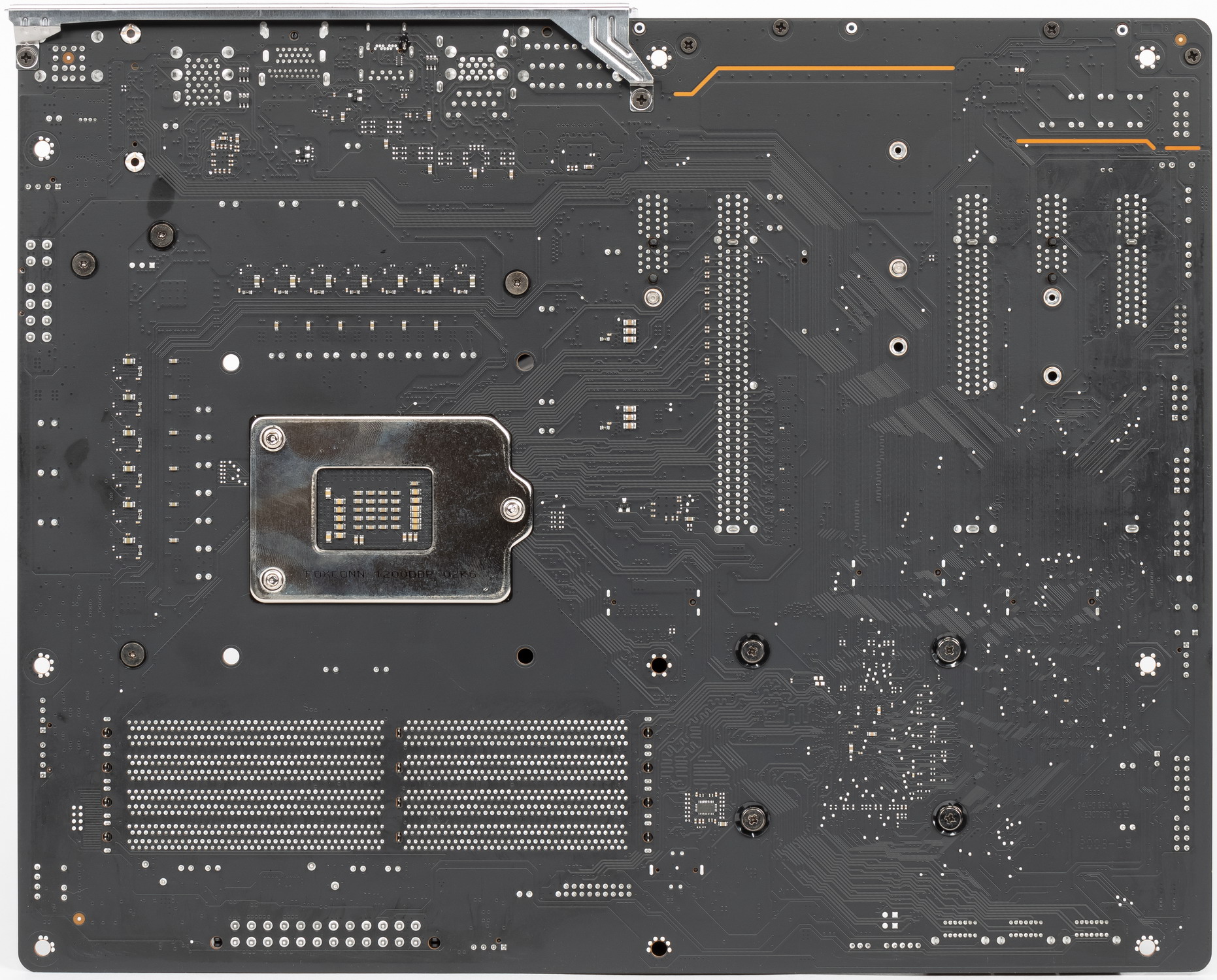

На оборотной стороне элементов не имеется, есть лишь мелкая логика. Обработан текстолит очень хорошо: во всех точках пайки острые концы срезаны и обработаны.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры Intel Core 10-го поколения

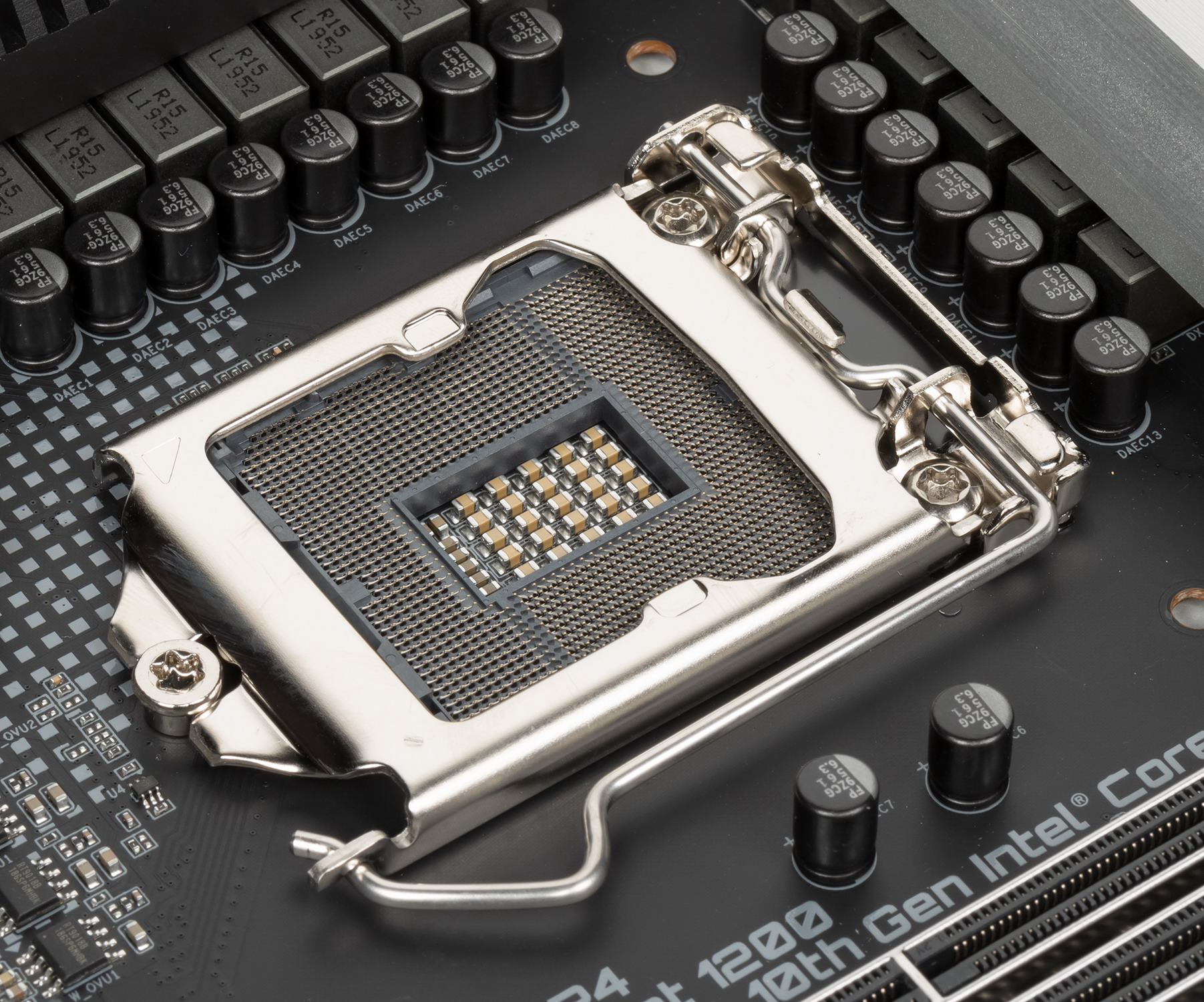

Процессорный разъем LGA 1200
Чипсет Intel Z490
Память 4 × DDR4, до 128 ГБ, до DDR4-4800 (XMP), два канала
Аудиоподсистема 1 × Realtek ALC1220 (7.1)
Сетевые контроллеры 1 × Intel I225-V Ethernet 2,5 Гбит/с
Слоты расширения 3 × PCI Express 3.0 x16 (режимы x16, x8+x8 (SLI/CrossFire), x8+x8+x4 (CrossFire))
2 × PCI Express 3.0 x1
Разъемы для накопителей 6 × SATA 6 Гбит/с (Z490)
1 × M.2 (Z490, PCIe 3.0 x4 для устройств формата 2260/2280/22110)
1 × M.2 (Z490, PCIe 3.0 x4/SATA для устройств формата 2260/2280)
USB-порты 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL850S)
2 × USB 2.0: 2 порта Type-A (черные) на задней панели (Z490)
4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (Realtek RTS5411E)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z490)
5 × USB 3.2 Gen2: 3 Type-A (красные), 1 Type-C на задней панели и 1 внутренний разъем Type-C (Z490)

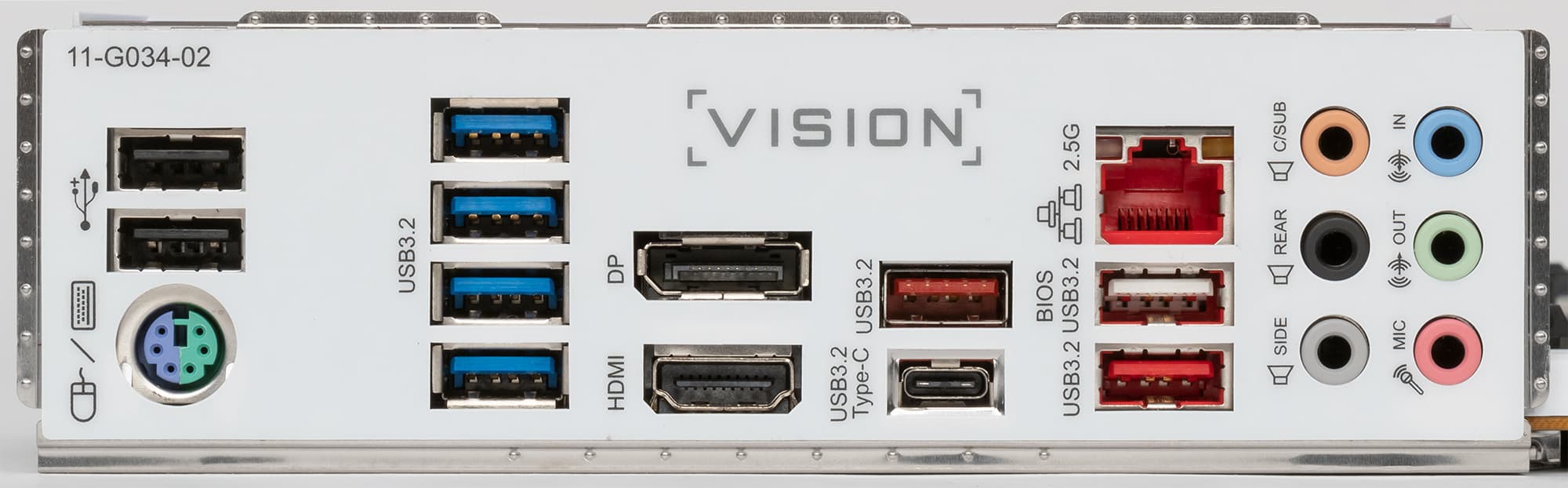

Разъемы на задней панели 1 × USB 3.2 Gen2 (Type-C)
3 × USB 3.2 Gen2 (Type-A)
4 × USB 3.2 Gen1 (Type-A)
2 × USB 2.0 (Type-A)
1 × RJ-45
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический, выход)
1 × PS/2 комбинированный разъем
1 x HDMI порт
1 x DisplayPort
Прочие внутренние элементы 24-контактный разъем питания ATX
1 8-контактный разъем питания EPS12V
1 4-контактный разъем питания EPS12V
1 разъем для подключения порта USB 3.2 Gen2 Type-C
1 разъем для подключения 2 портов USB 3.2 Gen1
2 разъема для подключения 4 портов USB 2.0
5 разъемов для подключения 4-контактных вентиляторов и помп ЖСО
2 разъема для подключения неадресуемой RGB-ленты
2 разъема для подключения адресуемой ARGB-ленты
1 разъем аудио для передней панели корпуса
2 разъема Thunderbolt
1 разъем TPM

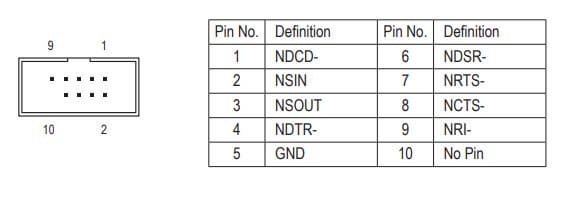

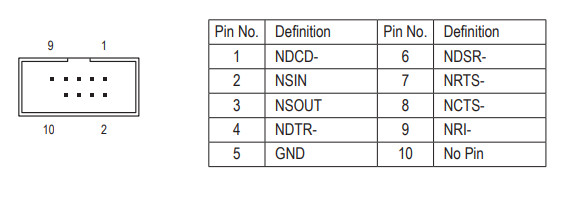

1 разъем COM-порта
2 разъема для подключения управления с передней панели корпуса
1 разъем сброса CMOS
1 кнопка перепрошивки BIOS Q-Flash Plus
Форм-фактор ATX (305×244 мм)
Ориентировочная цена 17-20 тысяч рублей

Основная функциональность: чипсет, процессор, память

Плата относится к среднему классу (не самая бюджетная, но и без особых наворотов).

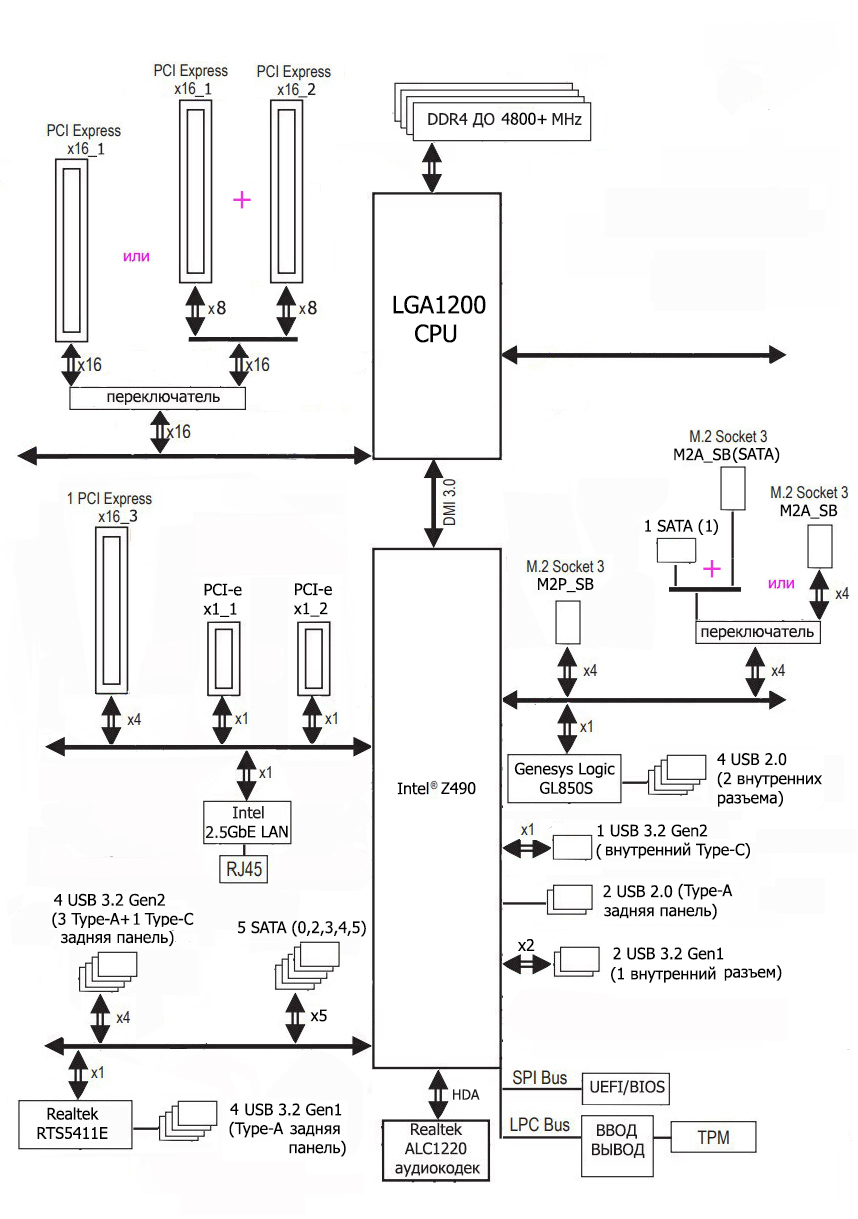

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти до 2933 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили можно использовать частоты до 4800 и выше МГц. В частности данная плата поддерживает частоты до 4800 и даже 5000 МГц.

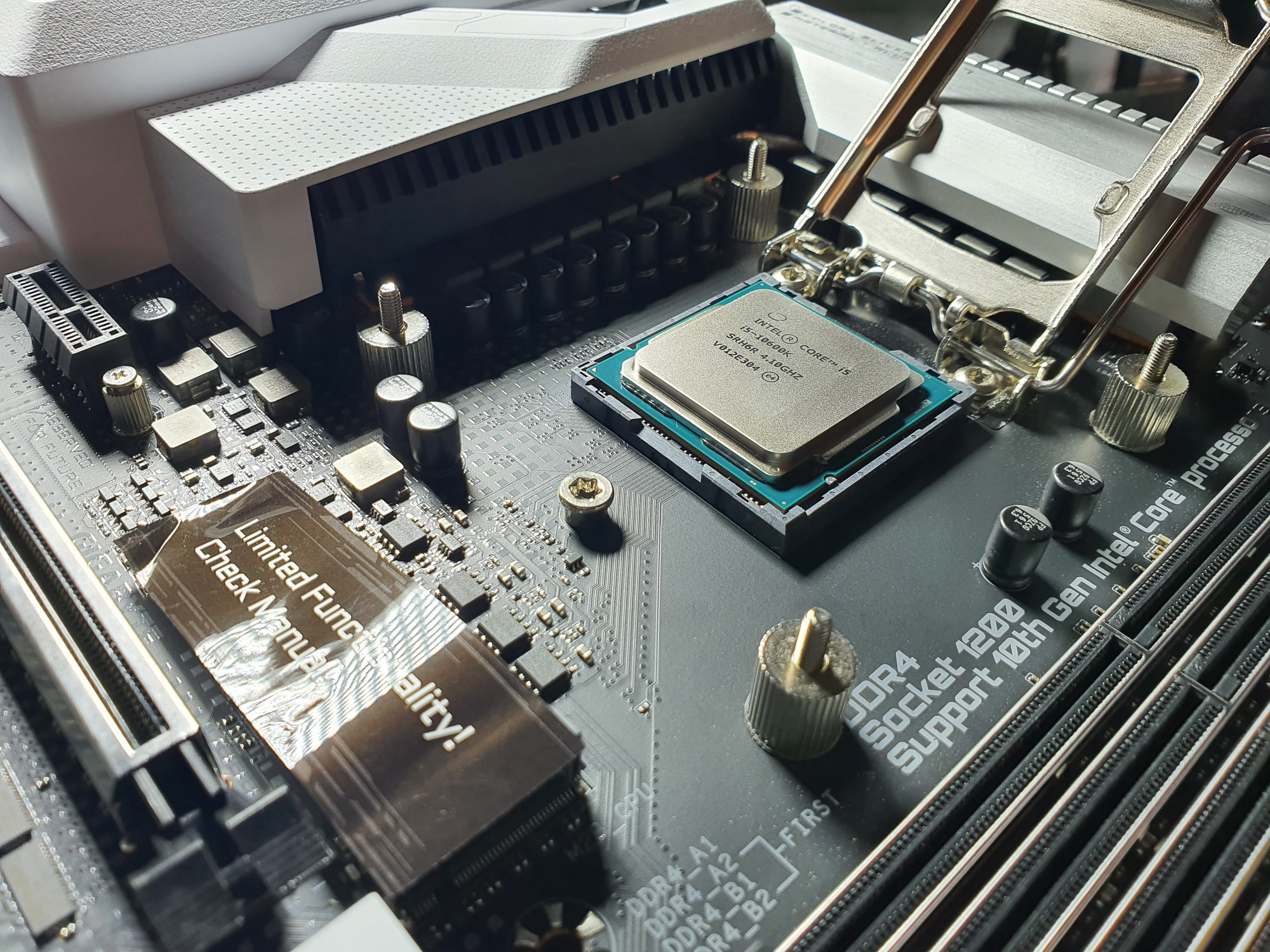

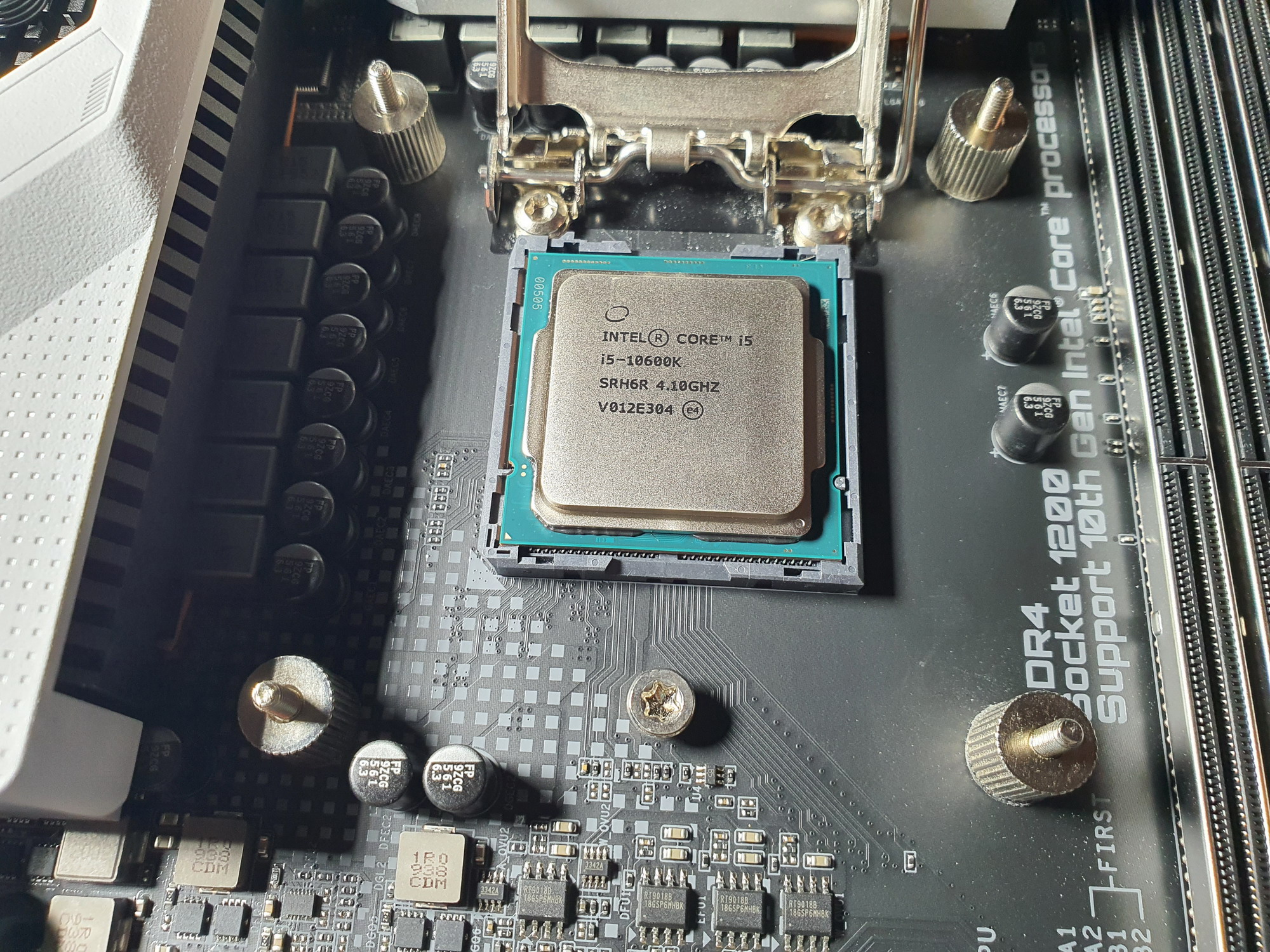

Процессоры Intel Core 10-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z490) имеют 16 линий ввода-вывода (включая PCIe 3.0), не имеют USB и SATA портов. При этом взаимодействие с Z490 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), и линии PCIe на это не расходуются. Все PCIe линии процессора идут на слоты расширения PCIe. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

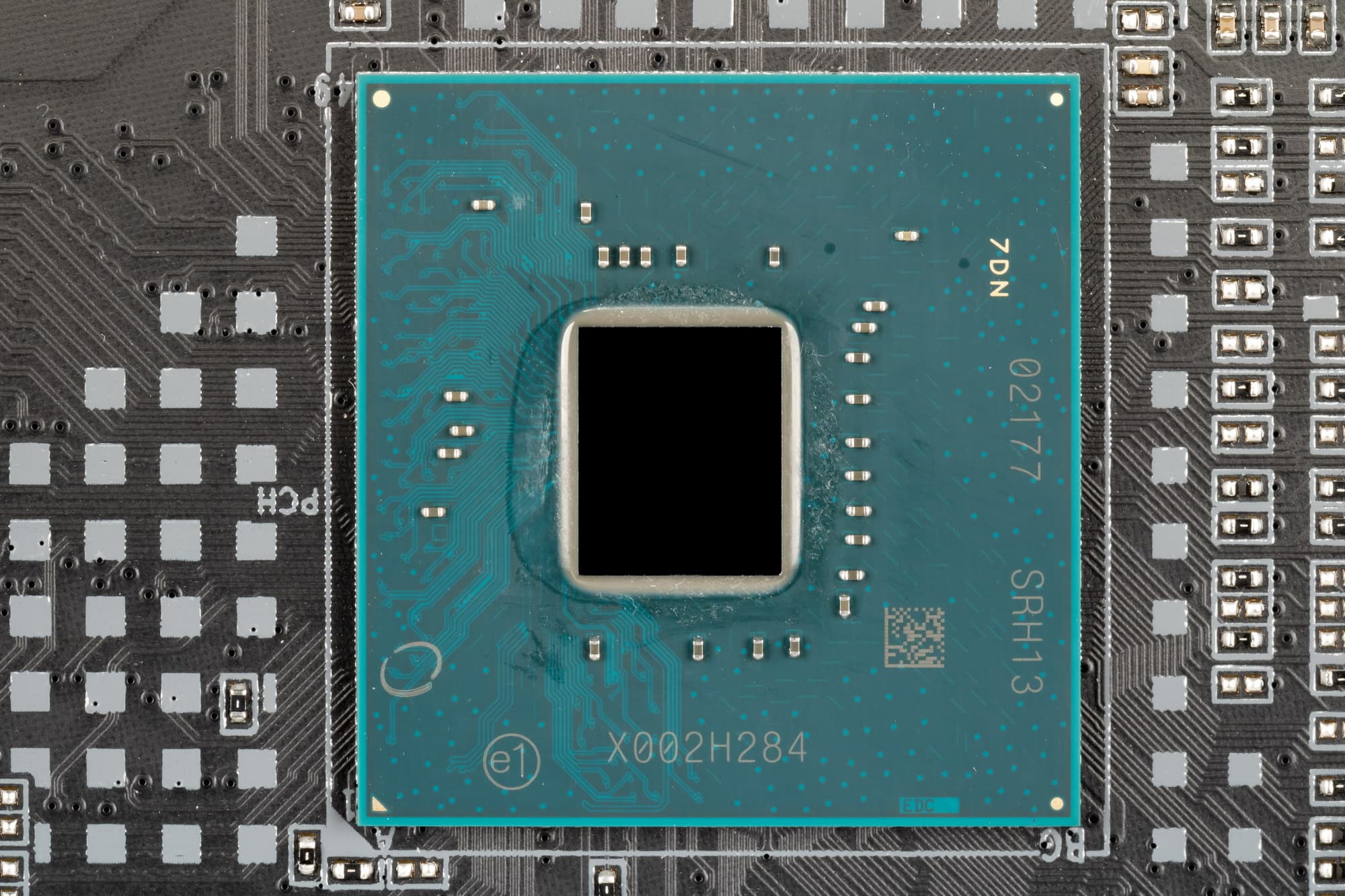

В свою очередь чипсет Z490 поддерживает в сумме 30 линий ввода/вывода, которые распределяться могут так:

  • до 14 портов USB (из которых до 6 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2);
  • до 6 портов SATA 6Гбит/с;
  • до 24 линий PCIe 3.0.

Понятно, что если всего 30 портов у Z490, то все указанные выше порты должны укладываться в этот лимит. Так что, скорее всего будет дефицит линий PCIe, и свободно конфигурируемых в какие-то дополнительные порты/слоты линий PCIe тут нет.

Еще раз надо напомнить, что Gigabyte Z490 Vision G поддерживает процессоры Intel Core 10-го поколения, выполненные под разъем (сокет) LGA1200. Система крепления систем охлаждения для CPU точно такая же, как и для LGA1151 (прежние кулеры подойдут).

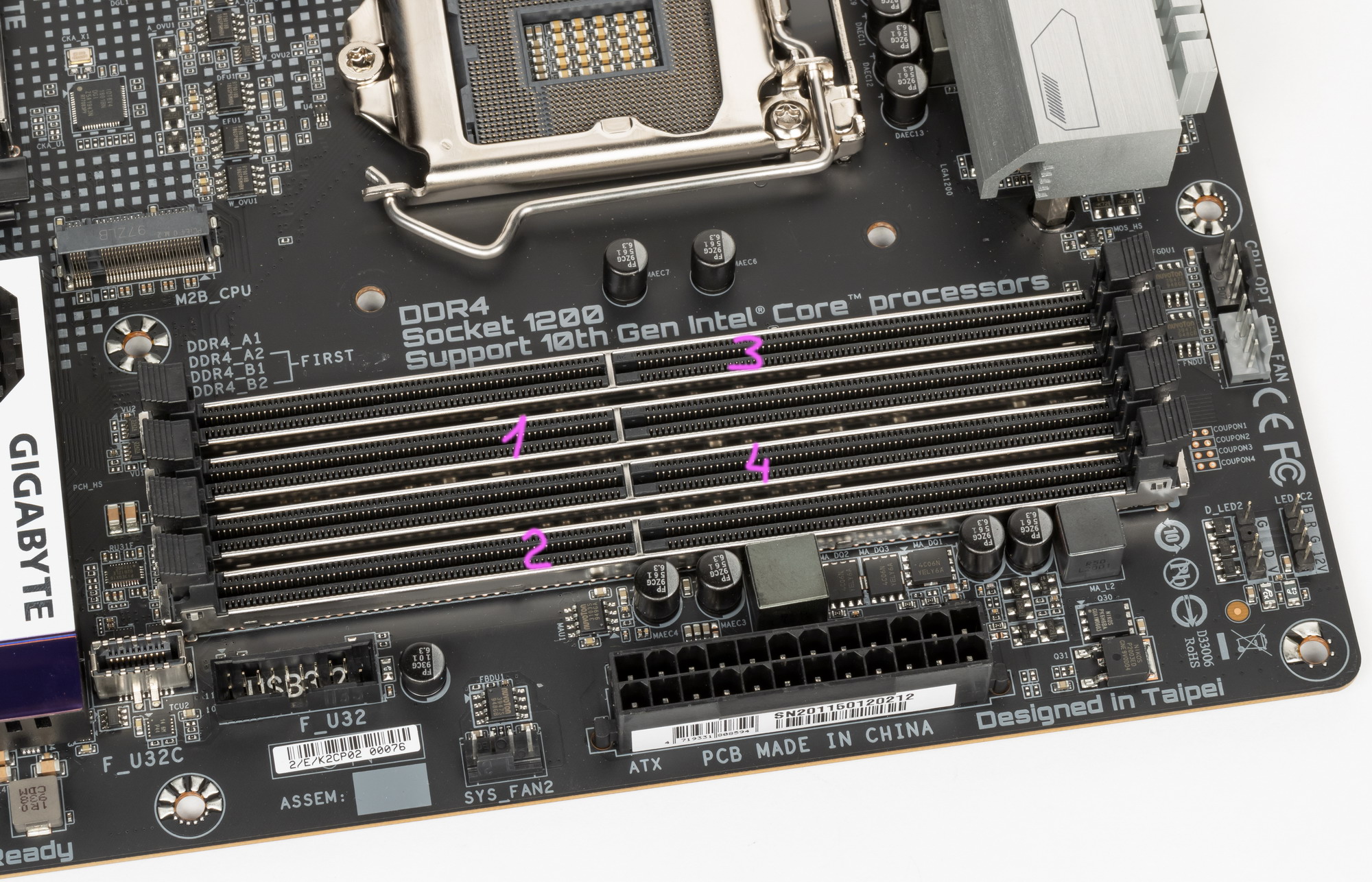

Для установки модулей памяти на плате Gigabyte имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

Слоты DIMM имеют металлическую окантовку, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью флагманского набора у материнских плат, что и удивительно.

Периферийная функциональность: PCIe, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема Z490+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z490 обладает 24 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существует большое количество мультиплексоров):

  • Слот M.2 (M2P_SB) (4 линии): максимум 4 линии;
  • Переключатель: или порт SATA_1 (1 линия) + M.2 (M2A_SB) в режиме SATA, или слот M.2 (M2A_SB) в режиме PCIe x4 (4 линии): максимум 4 линии;
  • Слот PCIe x16_3 (4 линии)
  • Слот PCIe x1_1 (1 линия);
  • Слот PCIe x1_1 (1 линия);

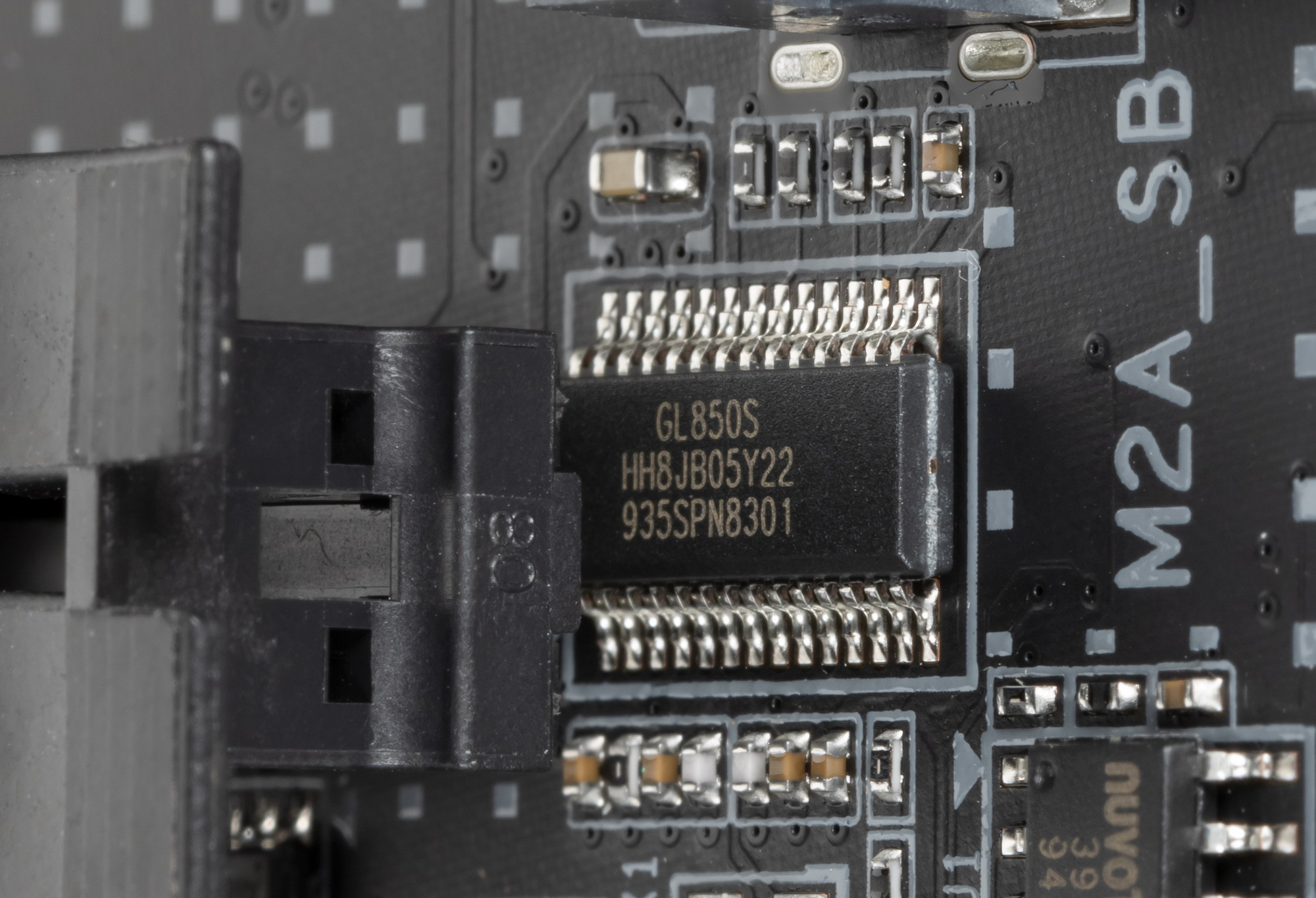

  • Genesys Logic GL850S (4 USB 2.0 через 2 внутренних разъема) (1 линия);
  • Realtek RTS5411E (4 USB 3.1 Gen1 — Type-A на задней панели) (1 линия);
  • Intel I225-V (Ethernet 2,5Gb/s) (1 линия);
  • 5 портов SATA_0,2,3,4,5 (5 линий)

22 линии PCIe оказались занятыми. В чипсете Z490 имеется контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 16 линий PCIe. И их надо делить только на два слота PCIe x16 (_1 и _2). Вариантов переключения несколько:

  • Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
  • Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий (две видеокарты, режимы Nvidia SLI, AMD CrossFire)

Теперь в целом про слоты PCIe.

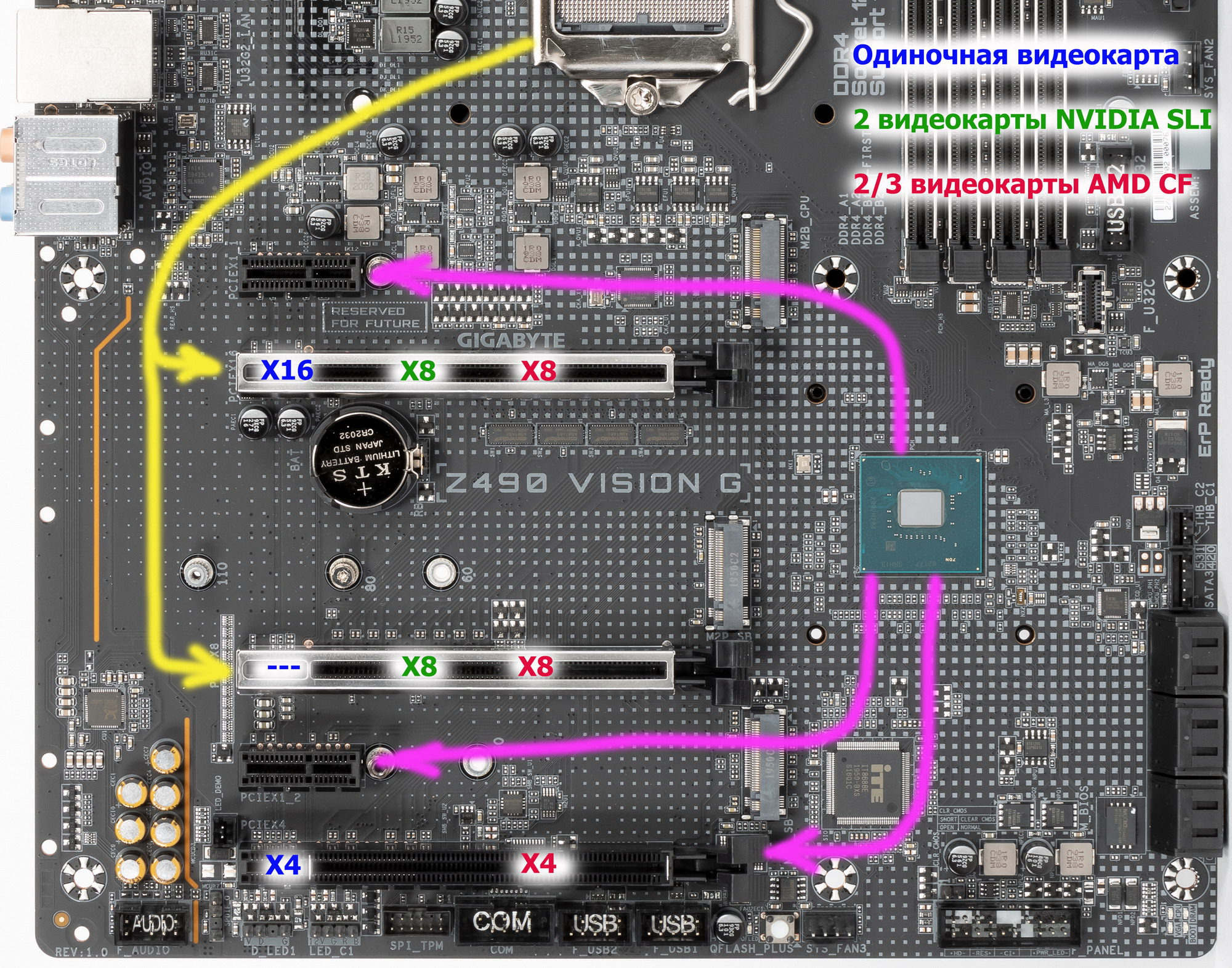

Всего на плате есть 5 слотов PCIe: три PCIe x16 (для видеокарт или других устройств) и два «коротких» PCIe x1. Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то третий PCIe x16_3 подключен к Z490. Как и два PCIe x1 также получают данные от чипсета.

У данной платы перераспределение линий PCIe между слотами в случае использования более одной видеокарты, поэтому востребованы мультиплексоры ASM1480 от ASMedia.

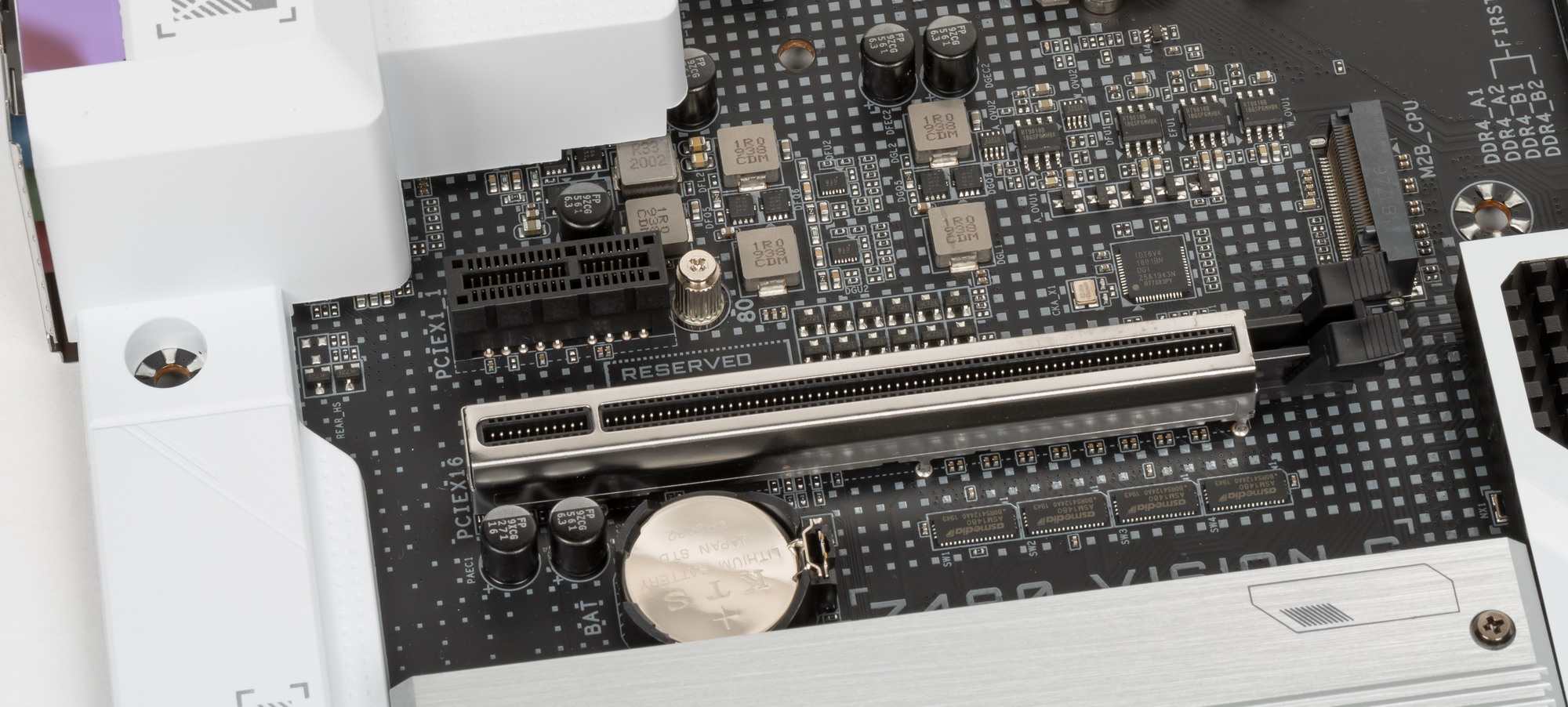

Первые два слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Расположение PCIe слотов позволяет легко смонтировать СО любого уровня и класса.

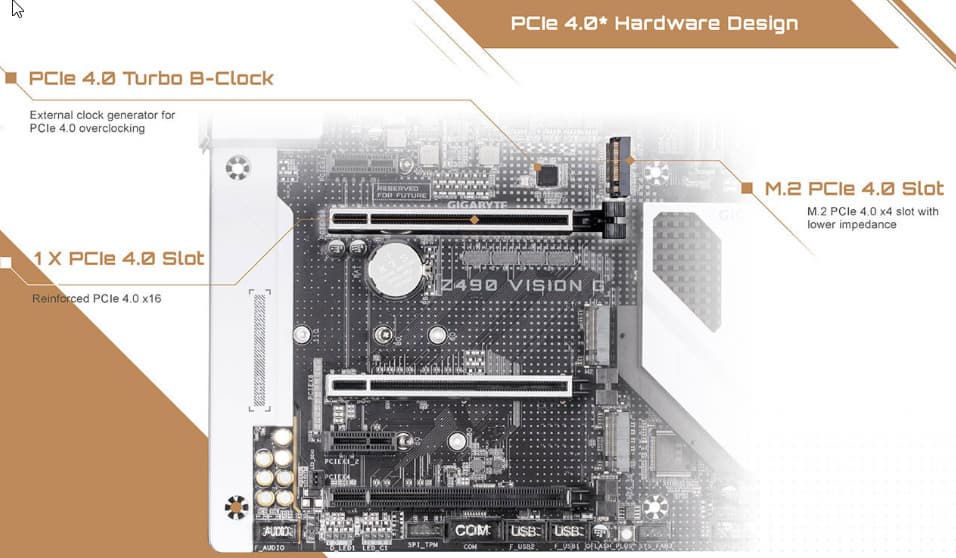

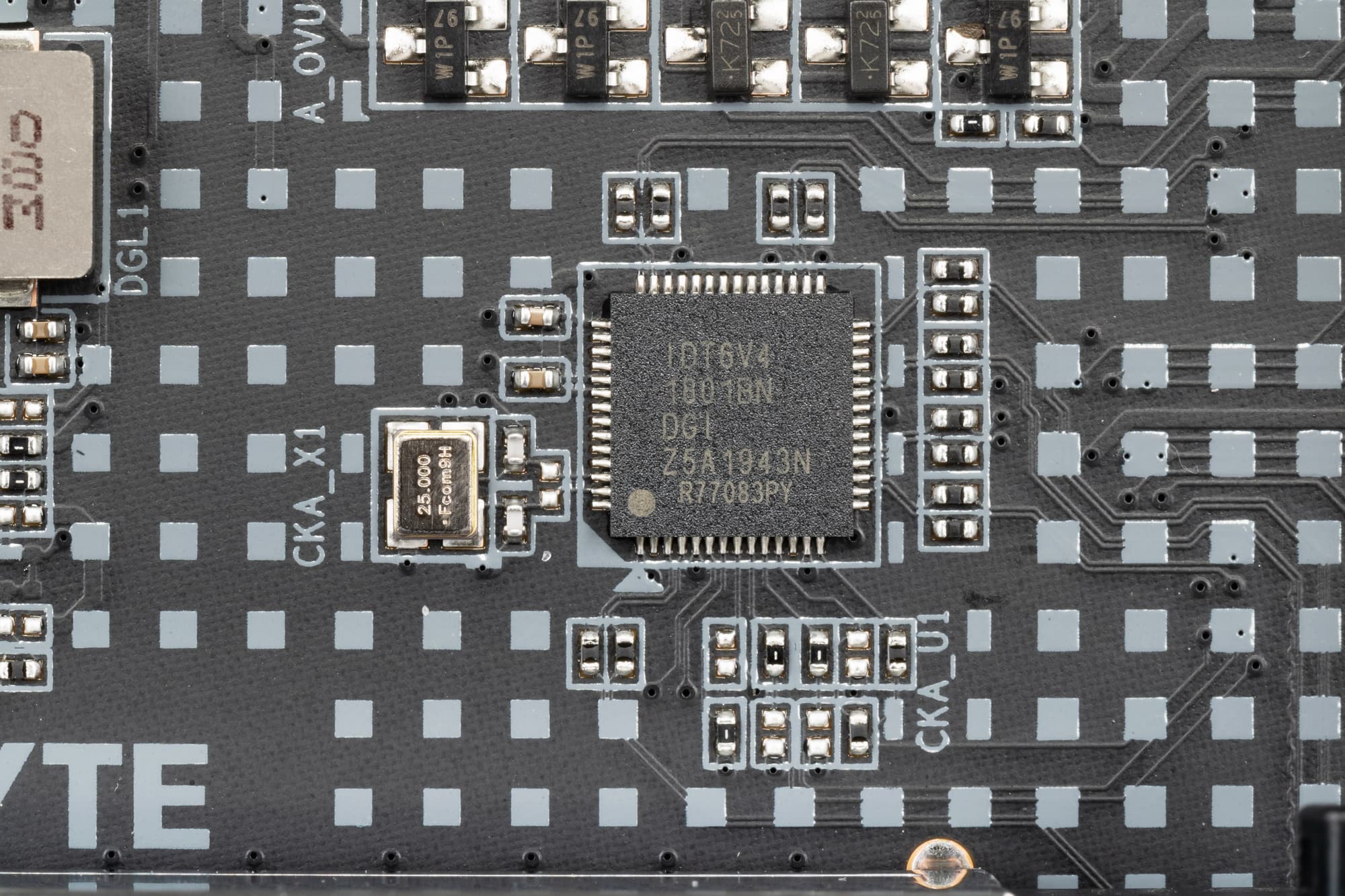

Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор.

В целом у самого производителя этот генератор позиционируется для поддержки шины... PCIe 4.0.

Судя по всему, это уже подготовка к запуску следующего поколения процессоров Rocket Lake, которые должны уже иметь поддержку PCIe 4.0, ну и больше PCIe линий. Уже есть слухи о том, что Z490 уже поддерживает PCIe 4.0, просто пока это отключено (впоследствии потребуется обновление BIOS).

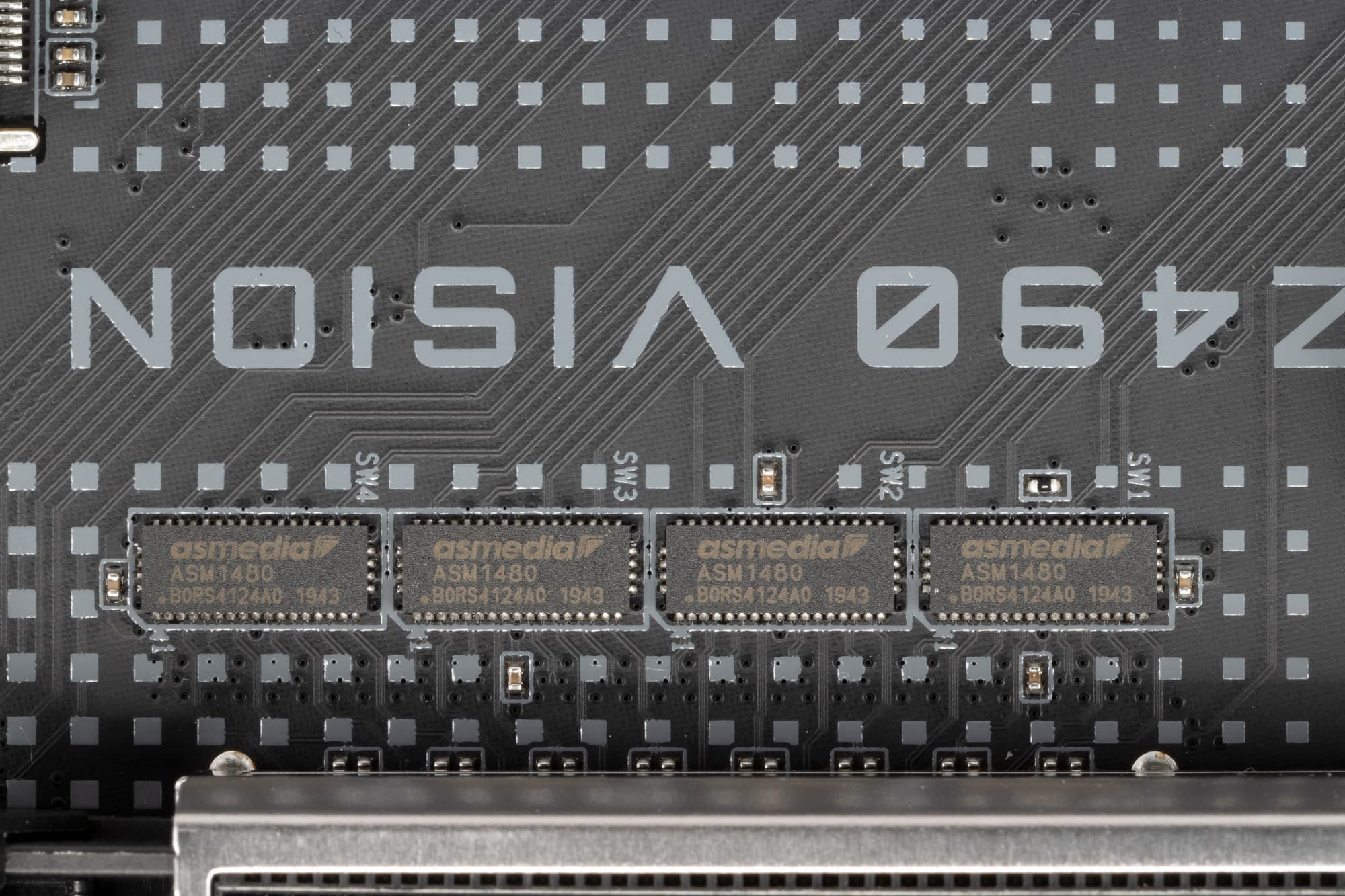

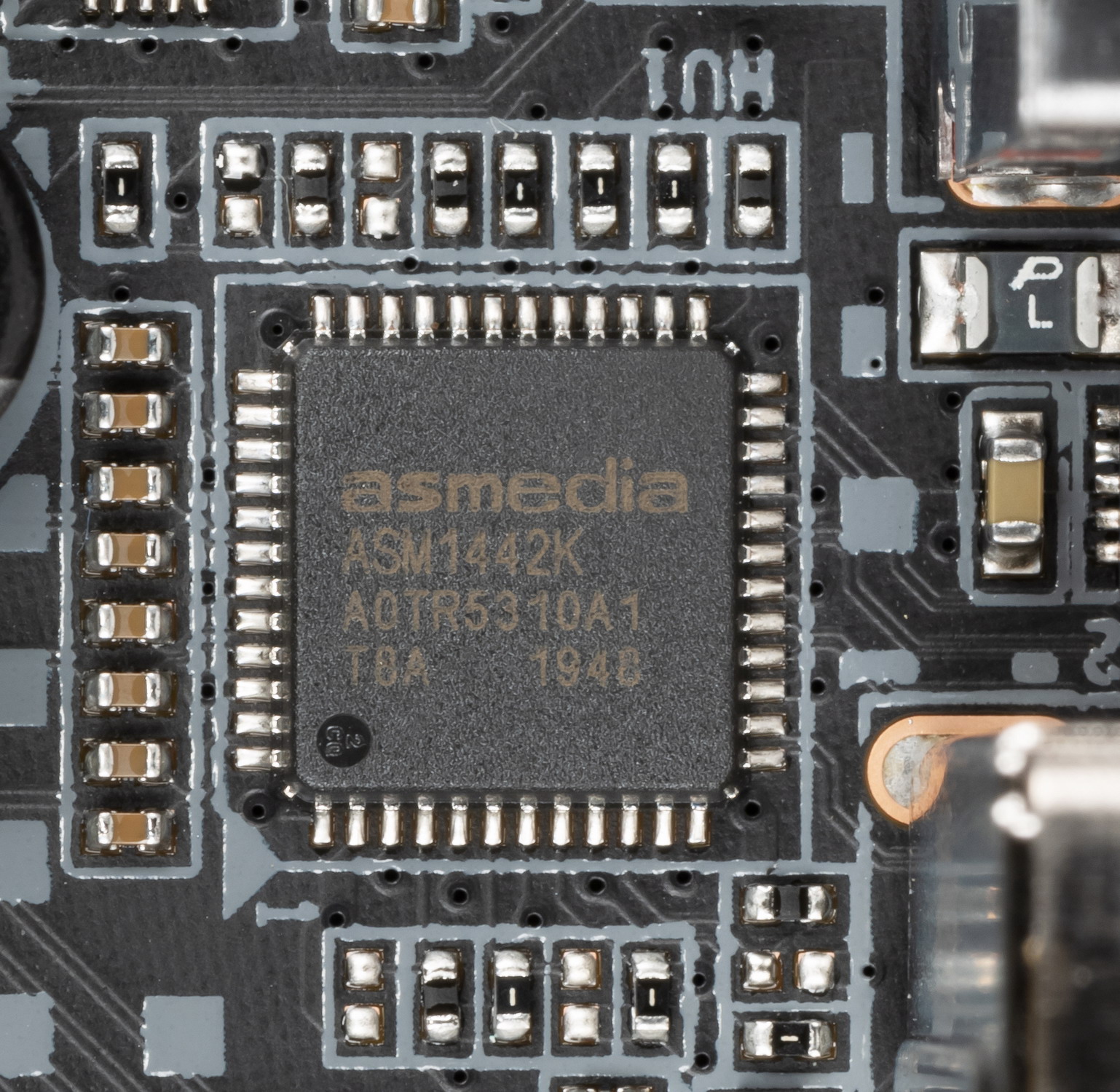

Привычных усилителей (ре-драйверов) сигнала шины не найдено. Ну что же, это тоже признак того, что у нас плата — не флагманская.

На очереди — накопители.

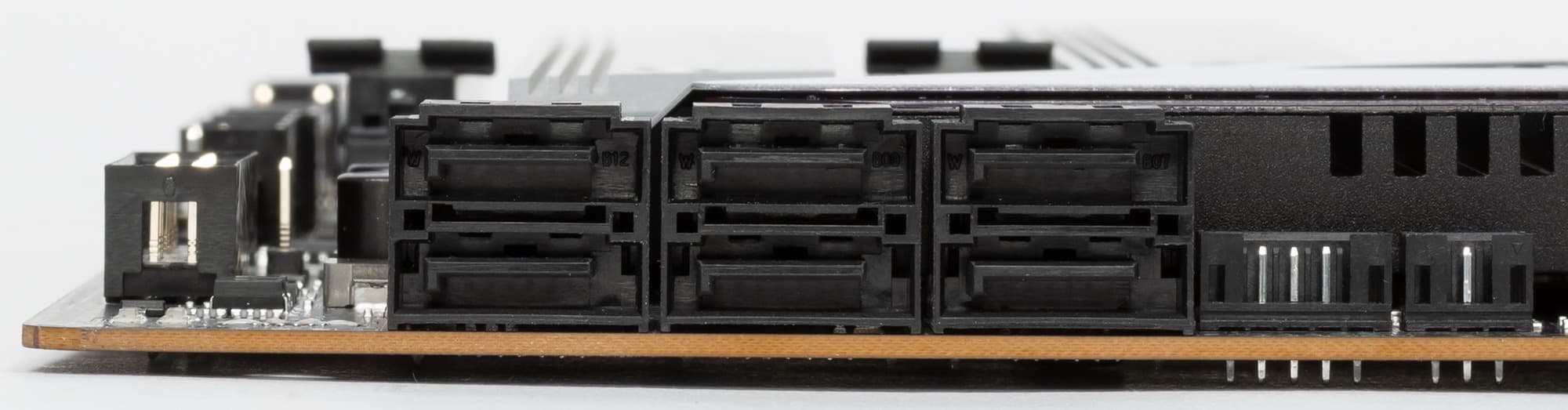

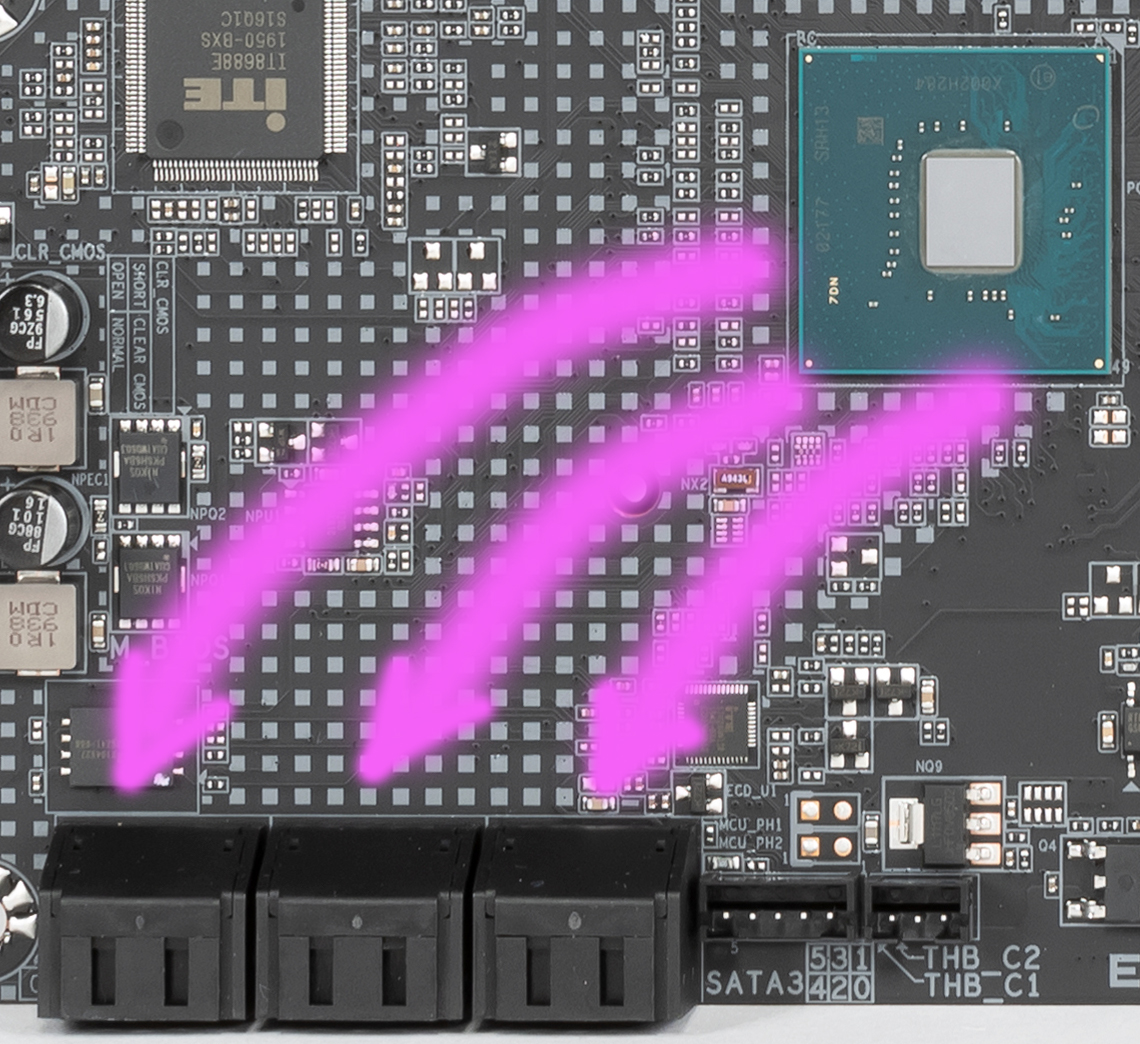

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. Все порты SATA реализованы через чипсет Z490 и поддерживают создание RAID.

Один порт SATA делит ресурсы с портом M.2, но об этом ниже.

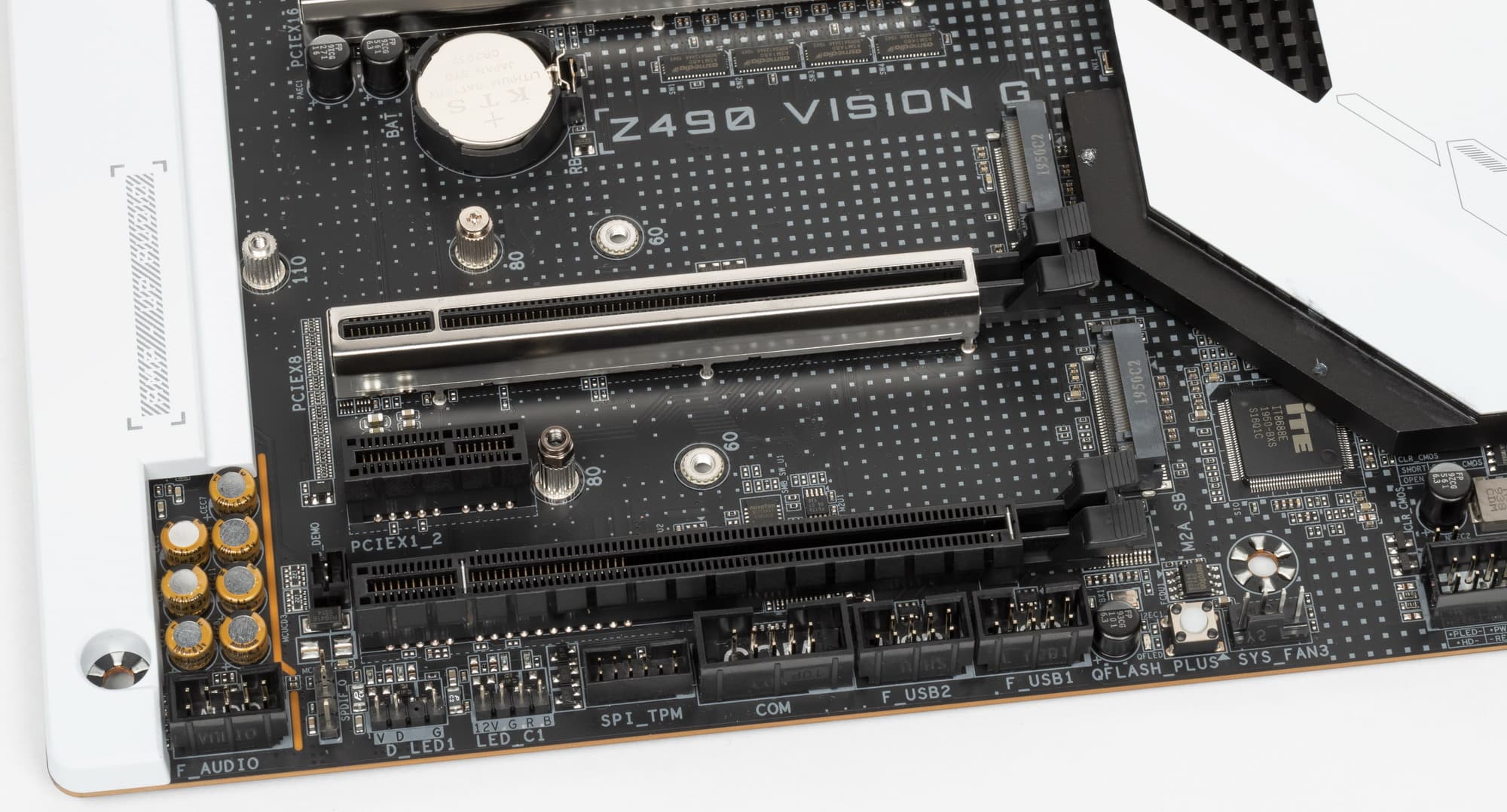

Теперь про M.2. Материнская плата имеет 2 гнезда такого форм-фактора.

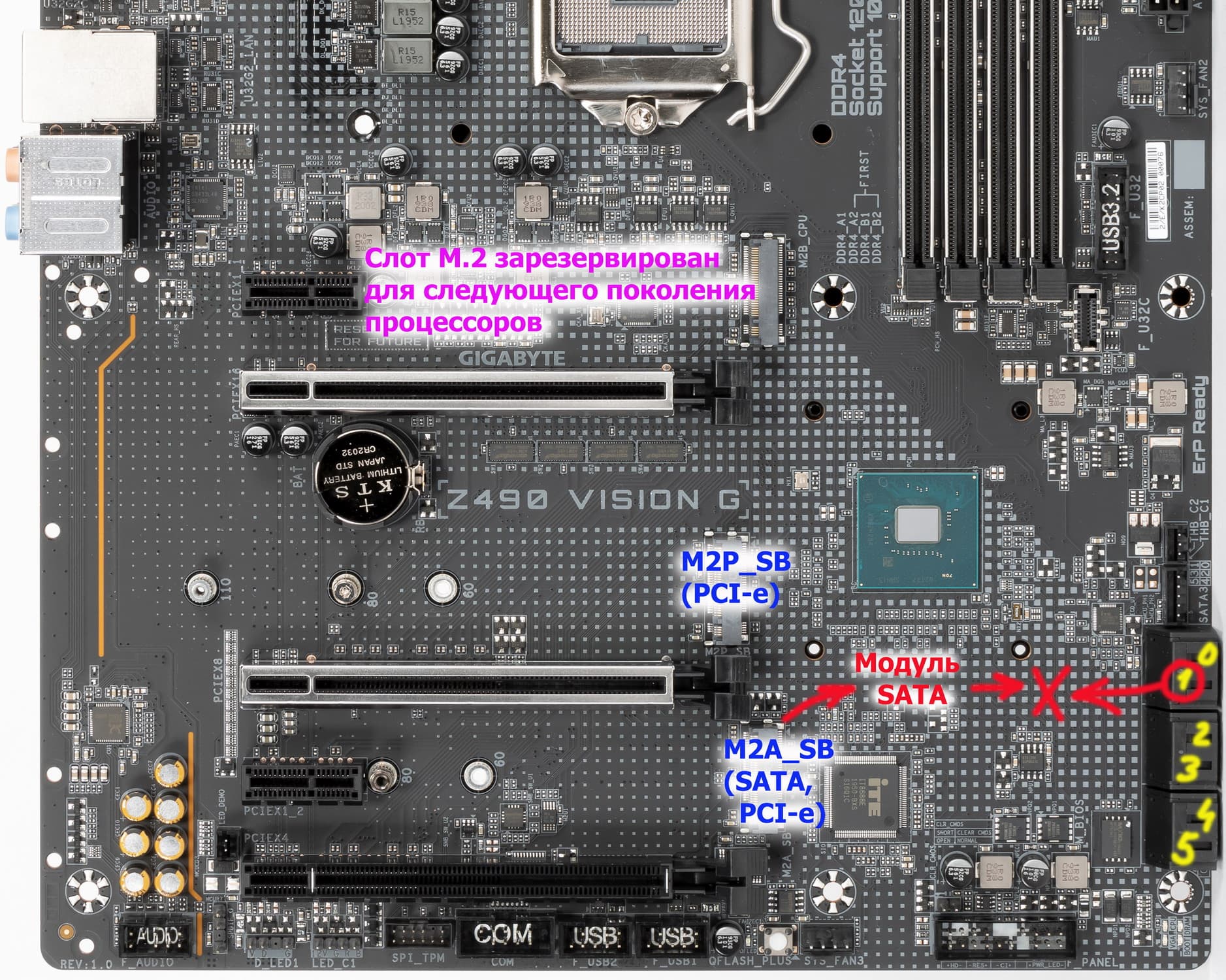

Слот M.2 (M2A_SB) поддерживает модули с любым интерфейсом (размерами 2260/2280), а M.2 (M2P_SB) — только с PCIe интерфейсом (размерами 2260/2280/22110).

Все M.2 получают данные от чипсета Z490 и на них можно организовать RAID силами Z490, а также использовать для Intel Optane Memory. Физически на плате три М.2, но верхний пока заблокирован, это для будущего поколения процессоров.

Поскольку количество HSIO линий у Z490 ограничено тридцатью, то приходится делить ресурсы, о чем я выше уже говорил, рассматривая PCIe слоты. А также если в слот M.2 (M2A_SB) вставлен накопитель с интерфейсом SATA, то это автоматом отключит порт SATA_1 (ну и наоборот, если последний задействован, то слот M.2 (M2A_SB) будет работать только в режиме PCIe x4/x2).

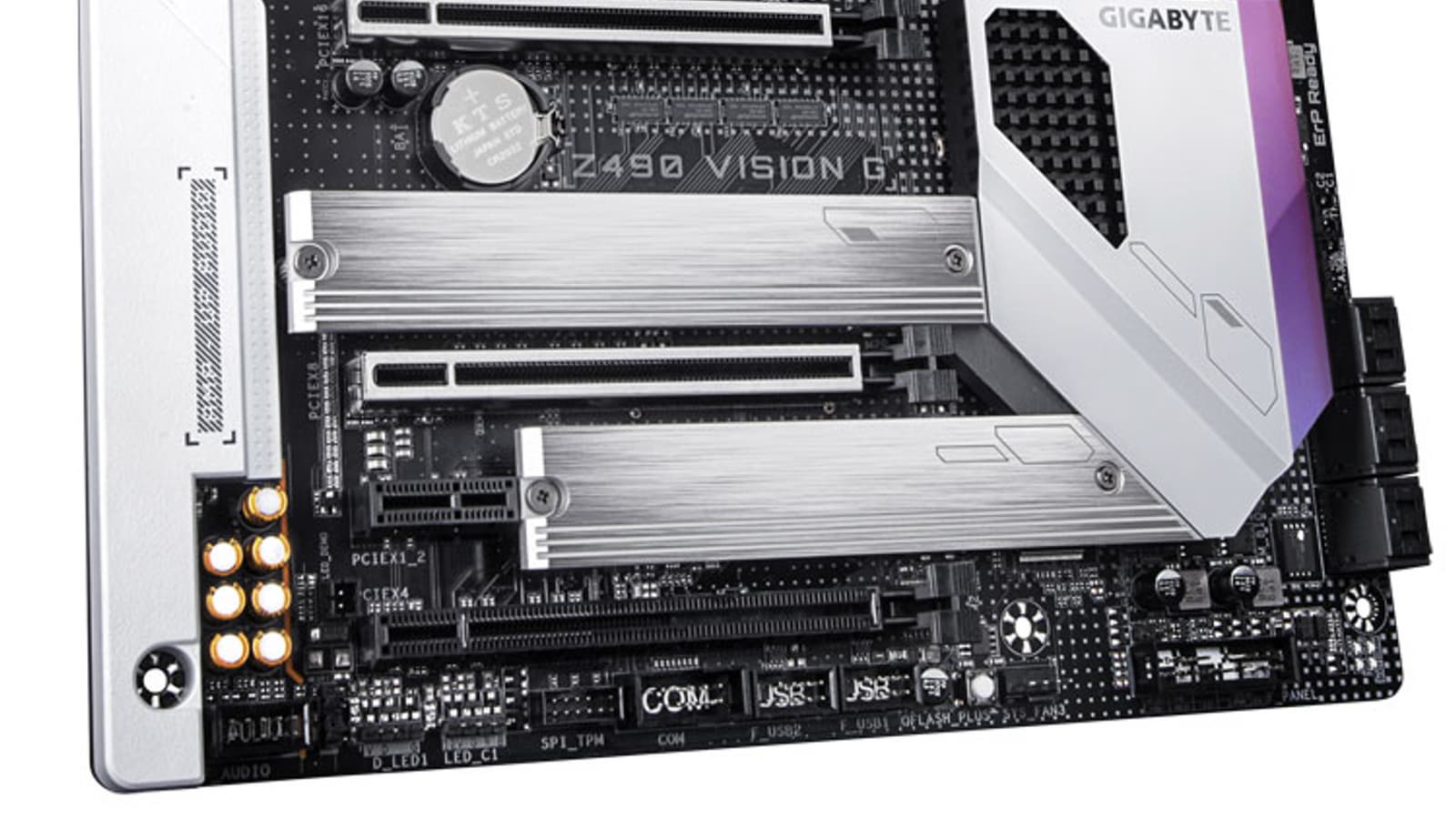

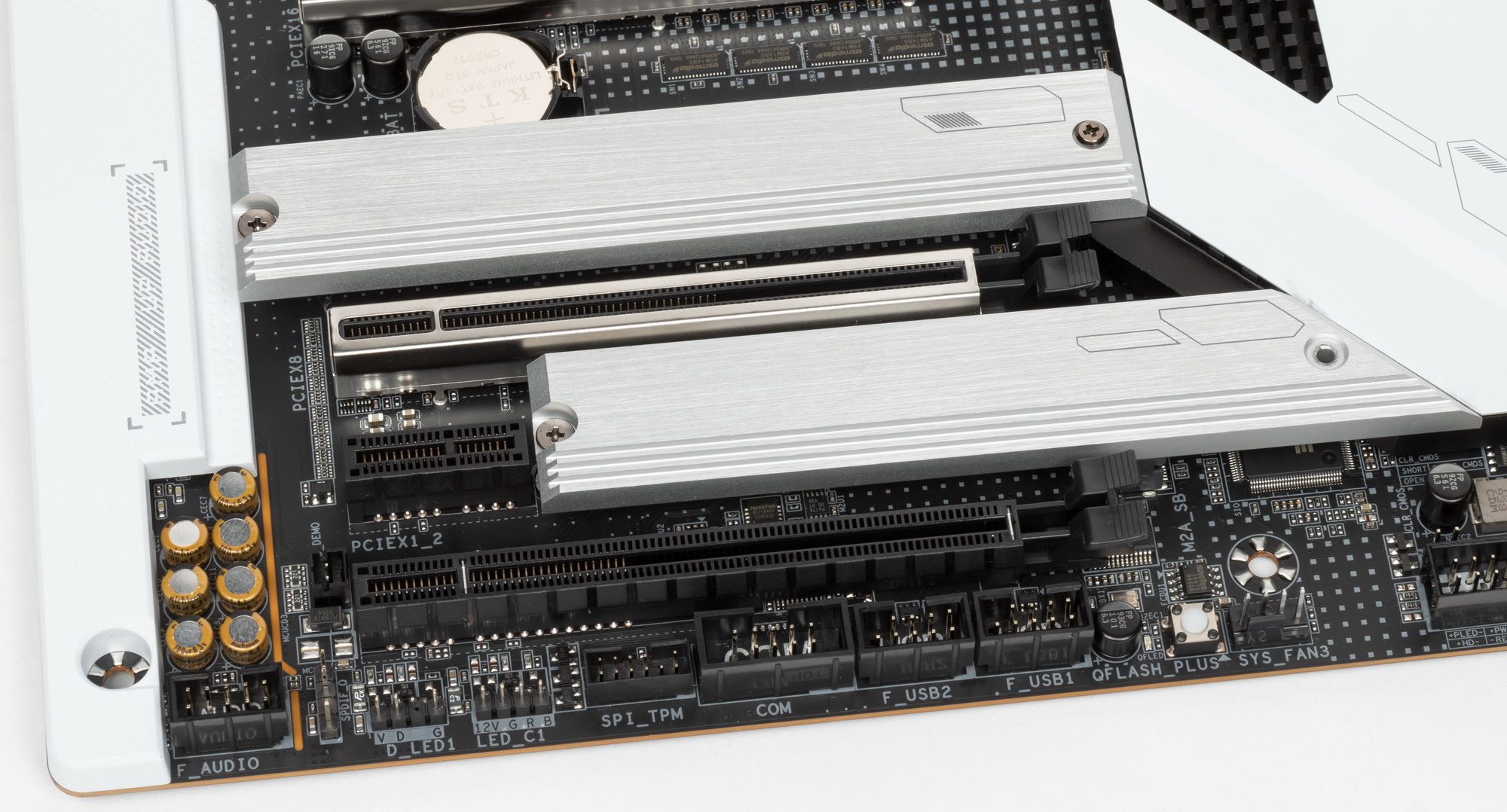

Оба M.2 слота имеют радиаторы, которые не связаны с какими-то иными устройствами охлаждения на данной плате.

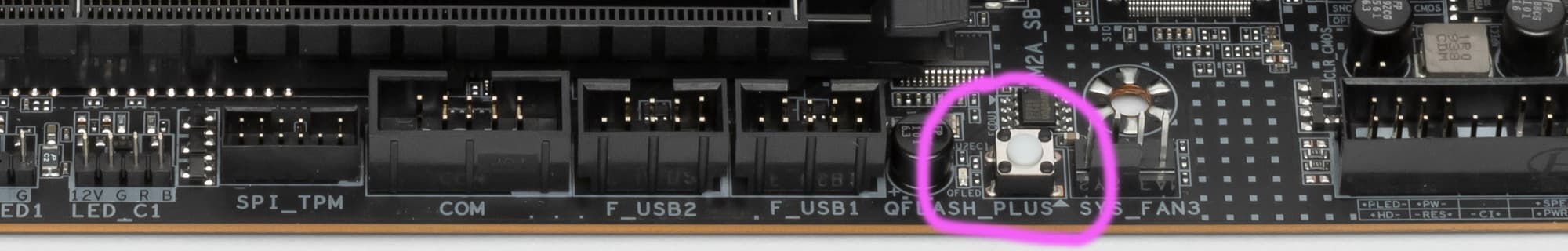

Расскажем и о других «прибамбасах» на плате. Их очень мало. Из кнопок внутри платы есть только одна — для «холодной» прошивки BIOS без запуска матплаты (Q-Flash Plus).

Q-Flash Plus не требует наличия ОЗУ, процессора и прочей периферии, нужно лишь подключить кабели питания. Для такого обновления BIOS версию прошивки надо вначале записать в корень на USB-«флешку» (размеченную в FAT32), которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды. Заведует работой Q-Flash Plus контроллер ITE IT5702.

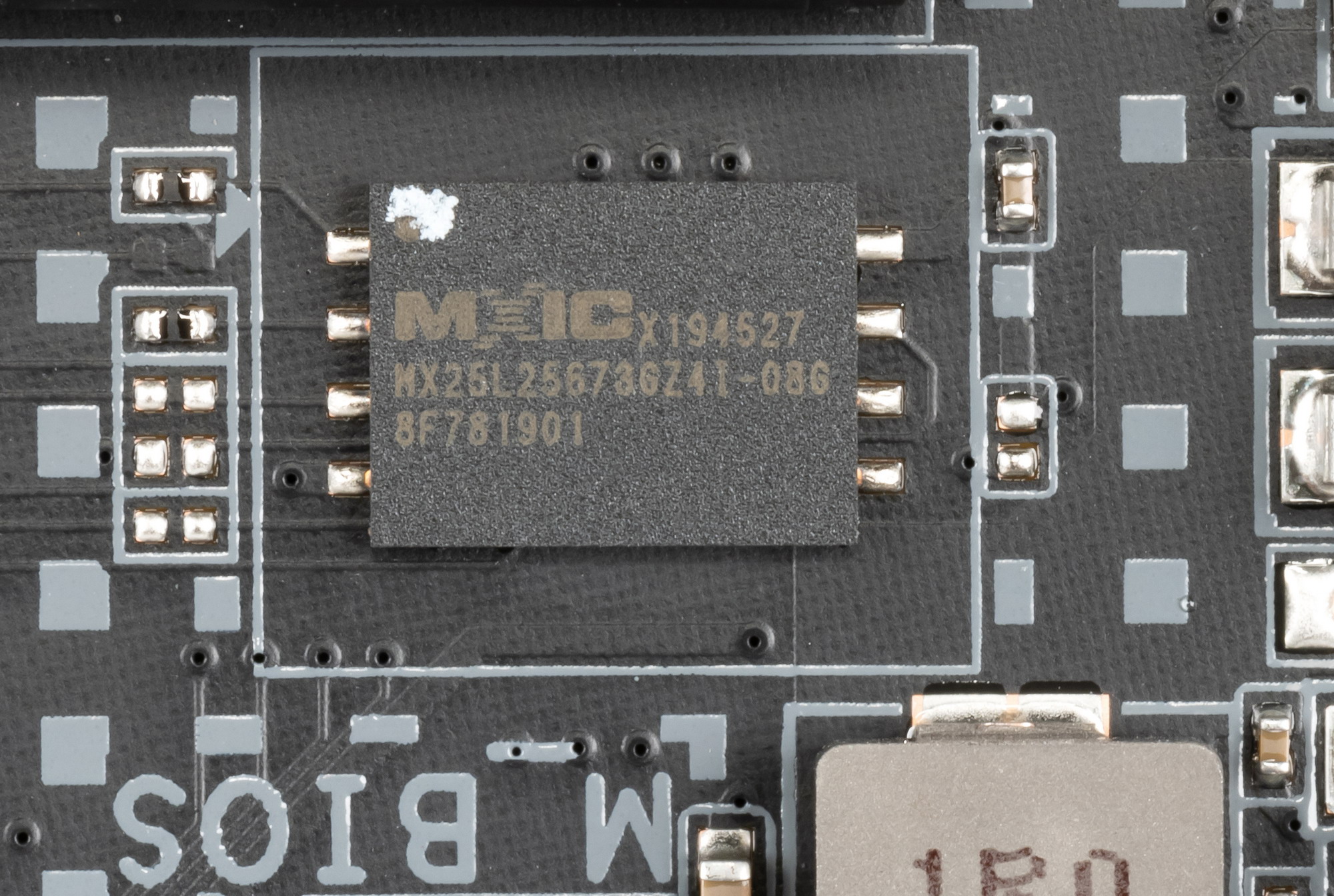

Для размещения прошивки UEFI/BIOS использована микросхема MXIC MX25L25673GZ4I от Macronix.

Раз у нас плата из неигровой и неоверклокерской серии Vision, то всяких «примочек», помогающих оверклокерам, тут нет. Ну разве что есть перемычка сброса CMOS.

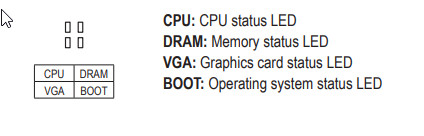

Тем не менее, у платы есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет. В ролике ниже это хорошо видно.

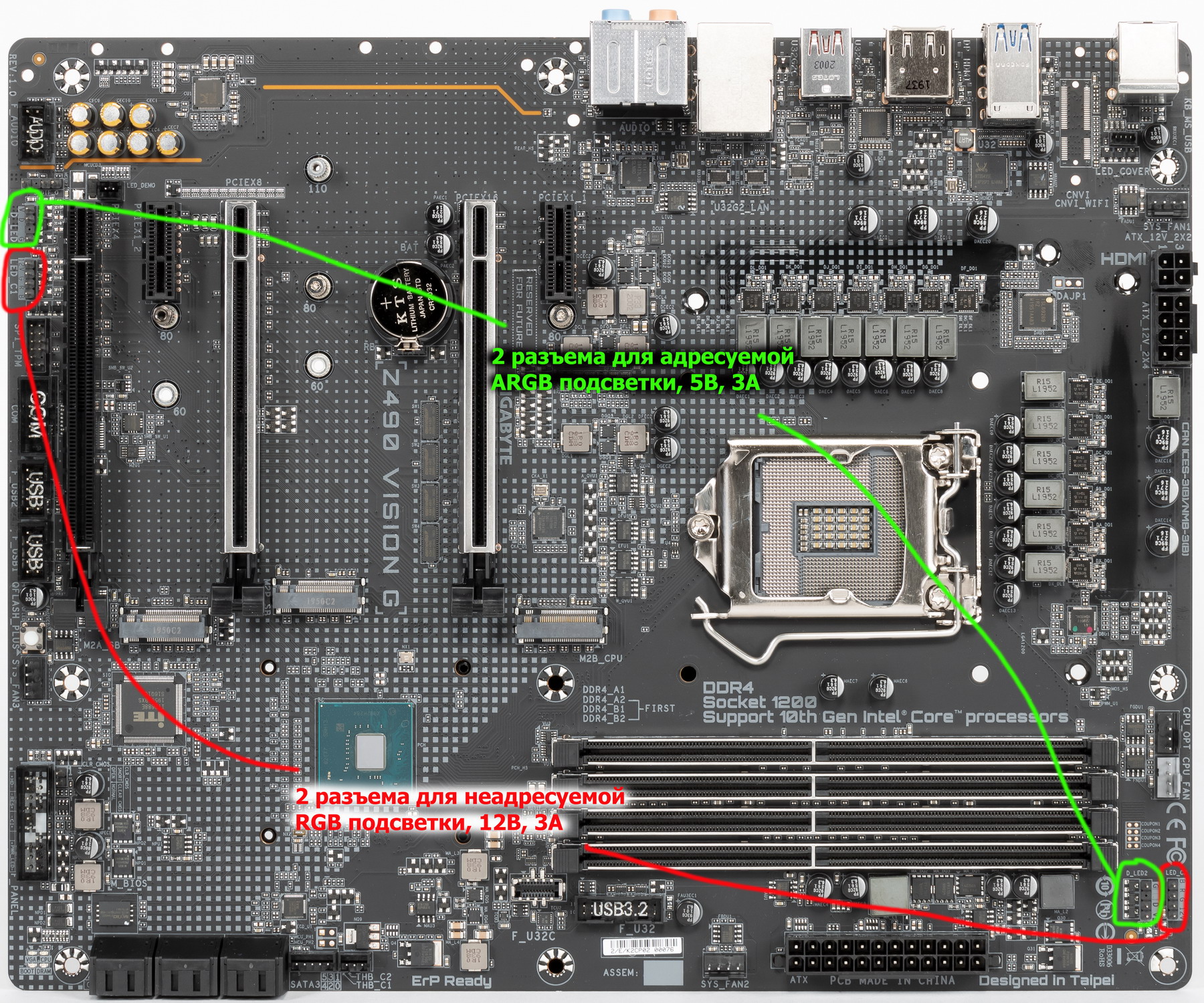

Следует упомянуть и возможности материнской платы по подключению RGB-подсветки. Вот тут уже все «по-взрослому», то есть как у флагманов: имеется 4 разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств, 1 разъем неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары, разнесенные на противоположные края платы.

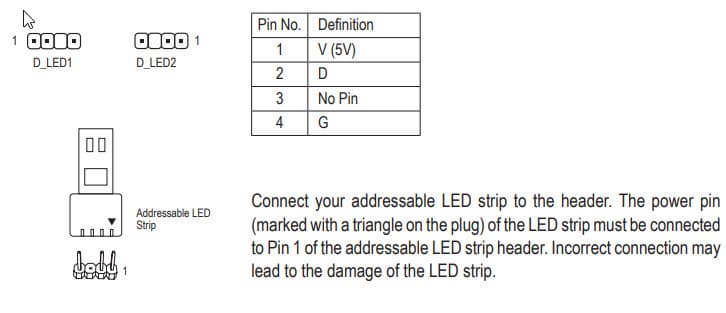

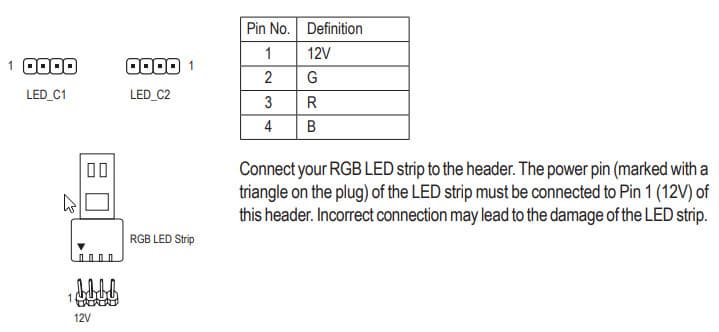

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

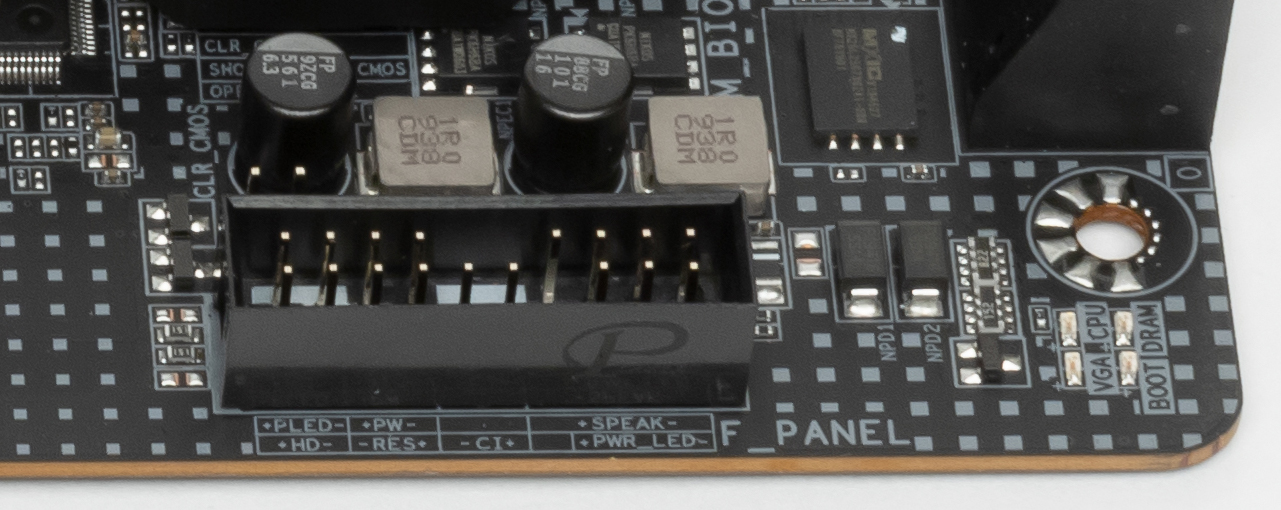

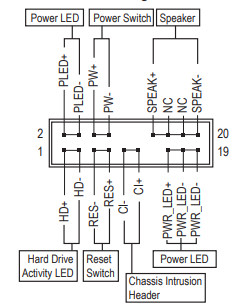

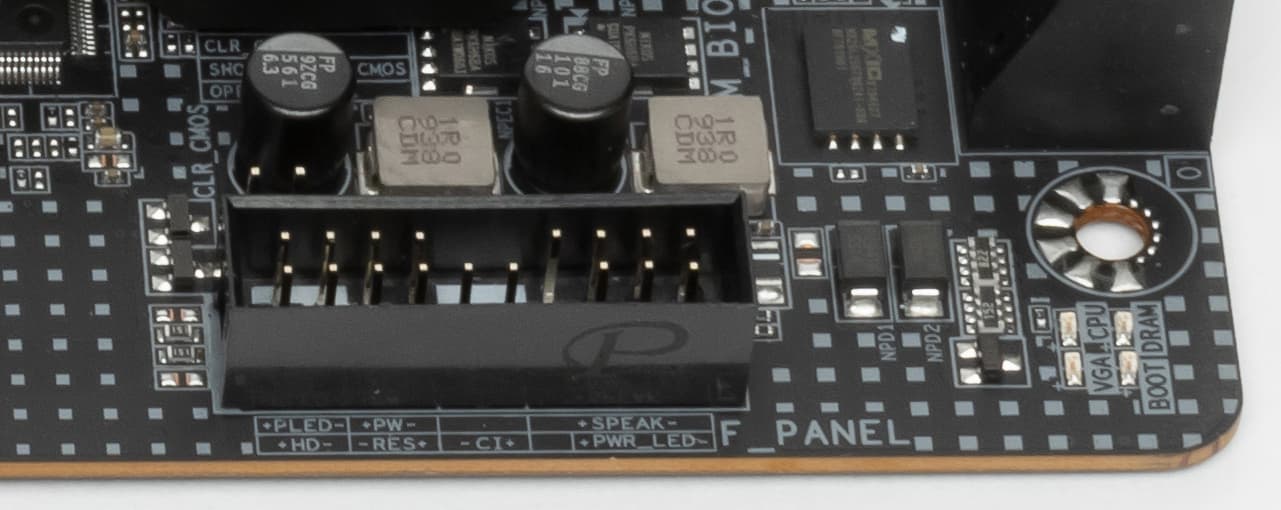

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

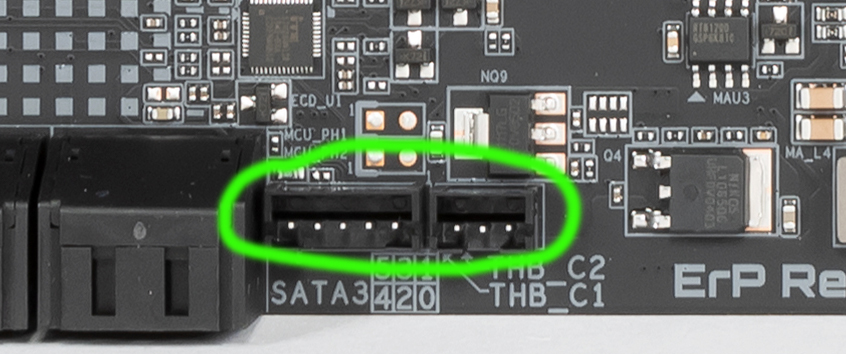

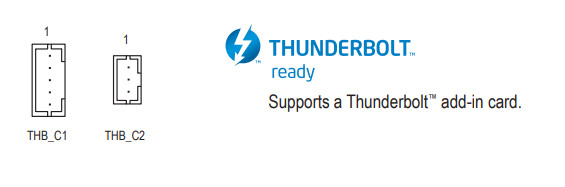

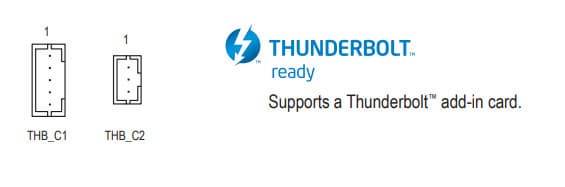

Материнская плата также поддерживает подключение контроллеров Thunderbolt (в виде отдельных плат расширения), для чего на ней имеются отдельные разъемы.

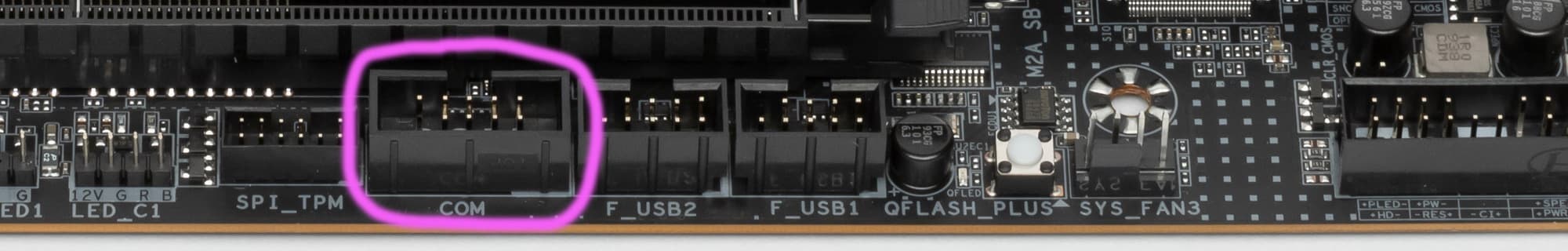

Для тех, кому важна поддержка некоторых уникальных внешних устройств с последовательным COM-портом, на плате и разъем того самого порта.

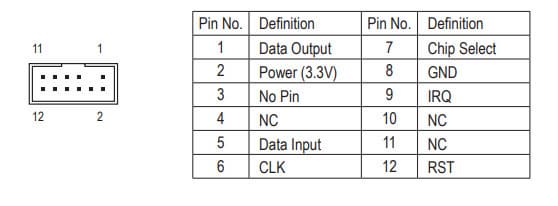

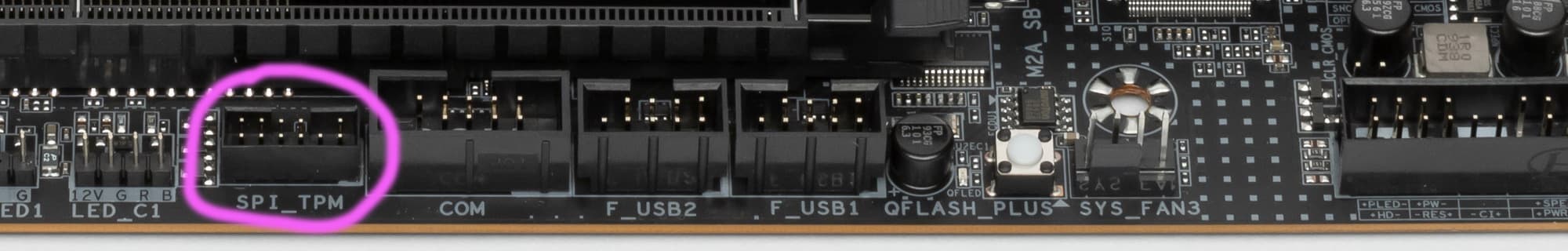

Ну и наверно последний «прибамбас» — это разъем TPM для подключения разных систем безопасности.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

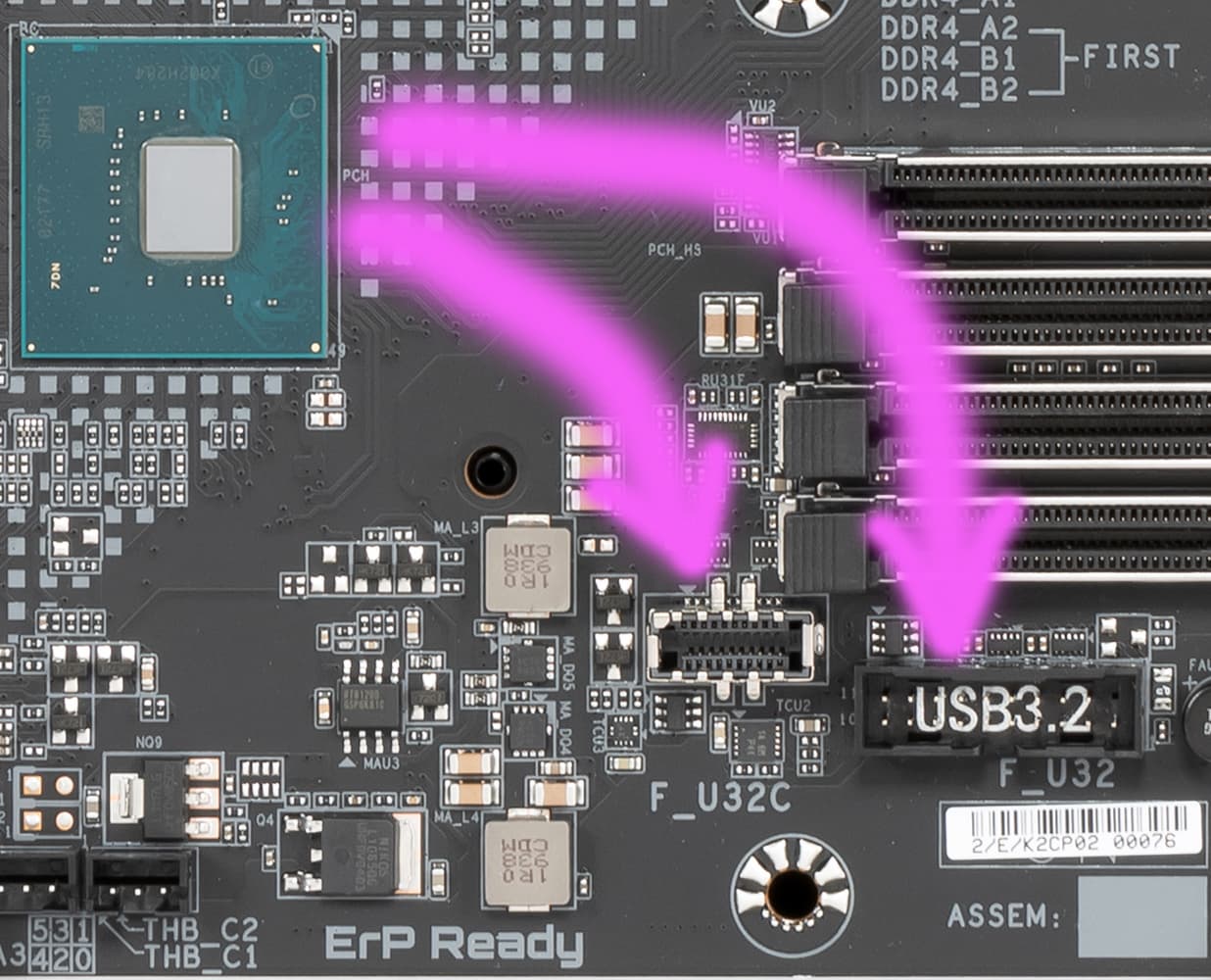

Продолжаем рассматривать периферию. Теперь на очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

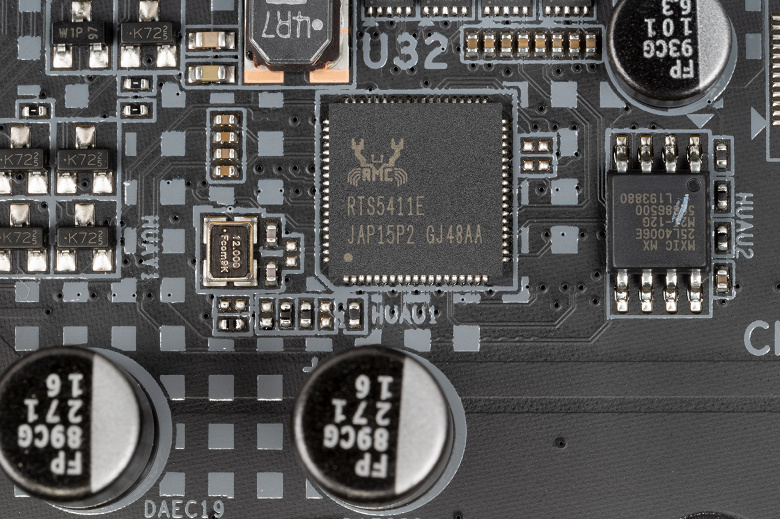

Повторим: чипсет Z490 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 6 портов USB 3.2 Gen2, и/или до 14 портов USB 2.0.

Также мы помним и про 24 линии PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуется 22 линий из 24).

И что мы имеем? Всего на материнской плате — 17 портов USB:

  • 5 портов USB 3.2 Gen2: все реализованы через Z490: 3 представлены на задней панели портами Type-A (красного и белого цвета) и 1 портом Type-C; еще 1 представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);

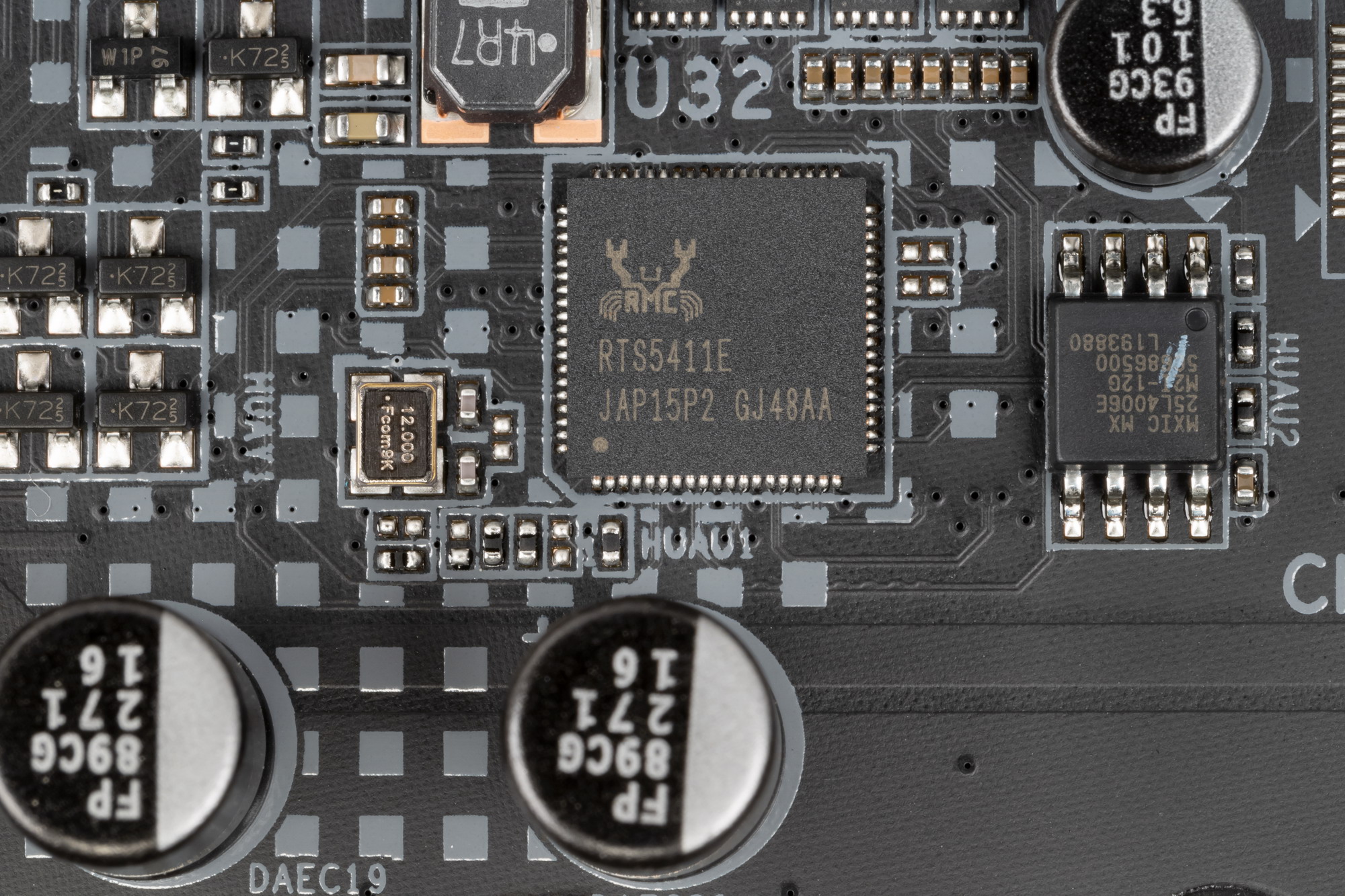

  • 6 портов USB 3.2 Gen1: 2 реализованы через Z490 и представлены внутренним разъемом на материнской плате на 2 порта ; еще 4 реализованы через контроллер Realtek RTS5411E (на него потрачена 1 линия PCIe)
    и представлены портами Type-A на задней панели (синие);

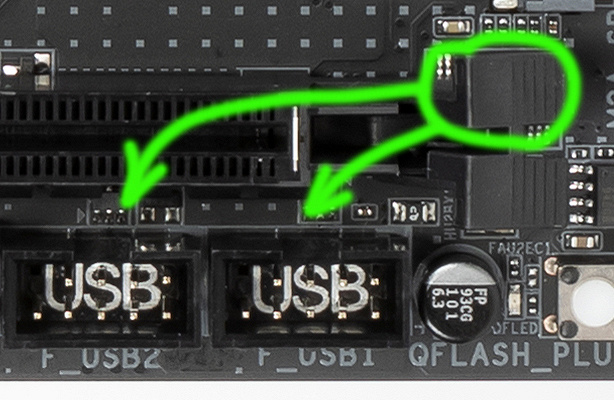

  • 6 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850S
    (на него потрачена 1 линия PCIe) и представлены двумя внутренними разъемами (каждый на 2 порта);
    еще 2 реализованы через Z490 и представлены портами Type-A на задней панели (черные).

Итак, через чипсет Z490 реализовано 2 USB 3.2 Gen1 + 5 USB 3.2 Gen2 = 7 выделенных портов. Плюс 22 линии PCIe, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого у Z490 реализовано 29 высокоскоростных портов из 30. Еще 2 порта USB 2.0 (через Z490) не входят в состав HSIO (14 портов USB 2.0 у Z490 имеются по умолчанию и служат для самостоятельной реализации, либо поддержки USB 3.2: в нашем случае — семи портов, то есть из 14 USB 2.0 задействовано 9).

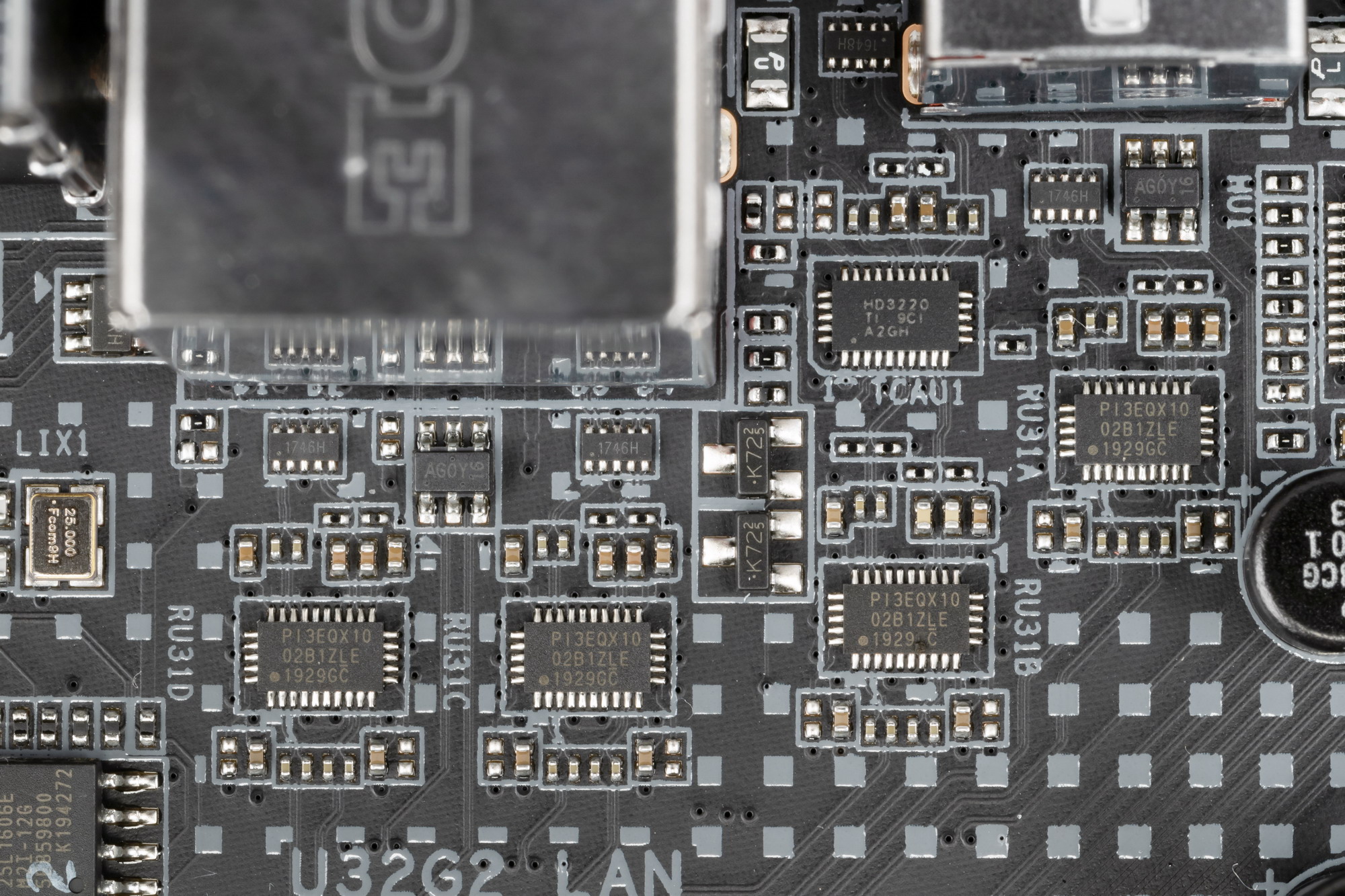

Все быстрые USB порты Type-A/Type-C оснащены ре-драйверами PI3EQX10 от Pericom, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

Теперь о сетевых делах.

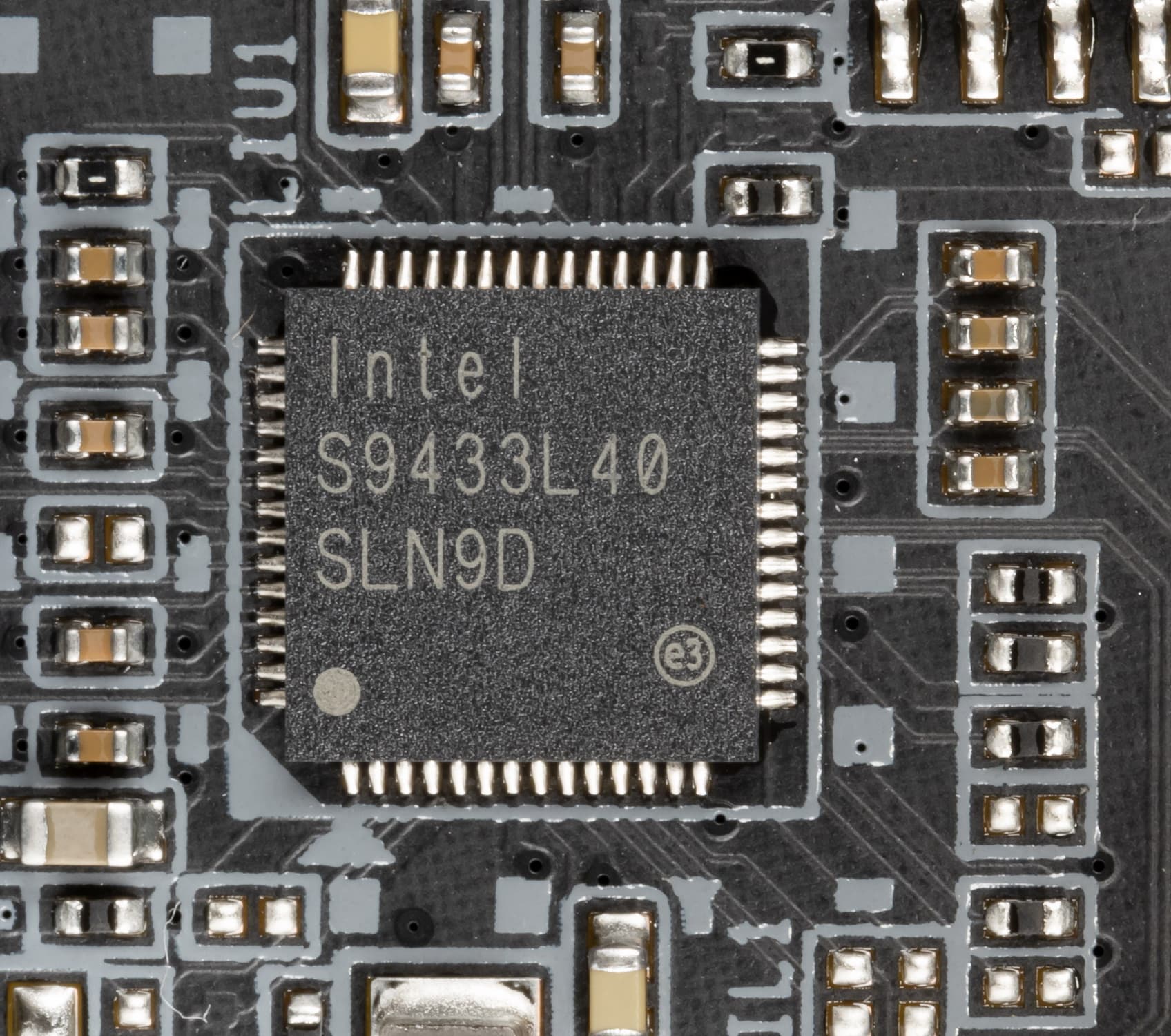

Материнская плата оснащена средствами связи скромно. Имеется всего один Ethernet-контроллер Intel I225-V, правда, скоростной, способный работать по стандарту 2,5 Гбит/с.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 5. Схема размещения коннекторов для систем охлаждения выглядит так:

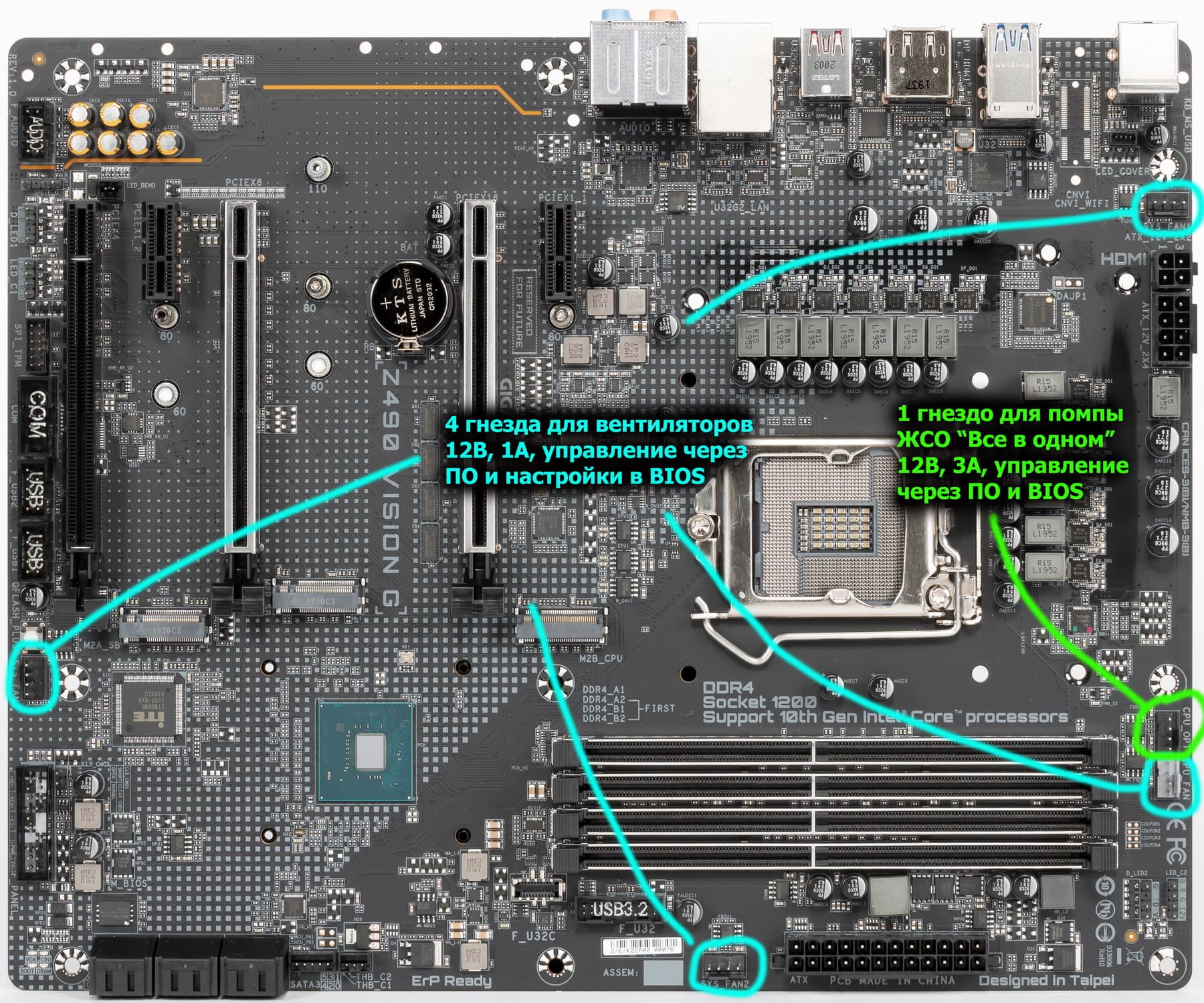

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

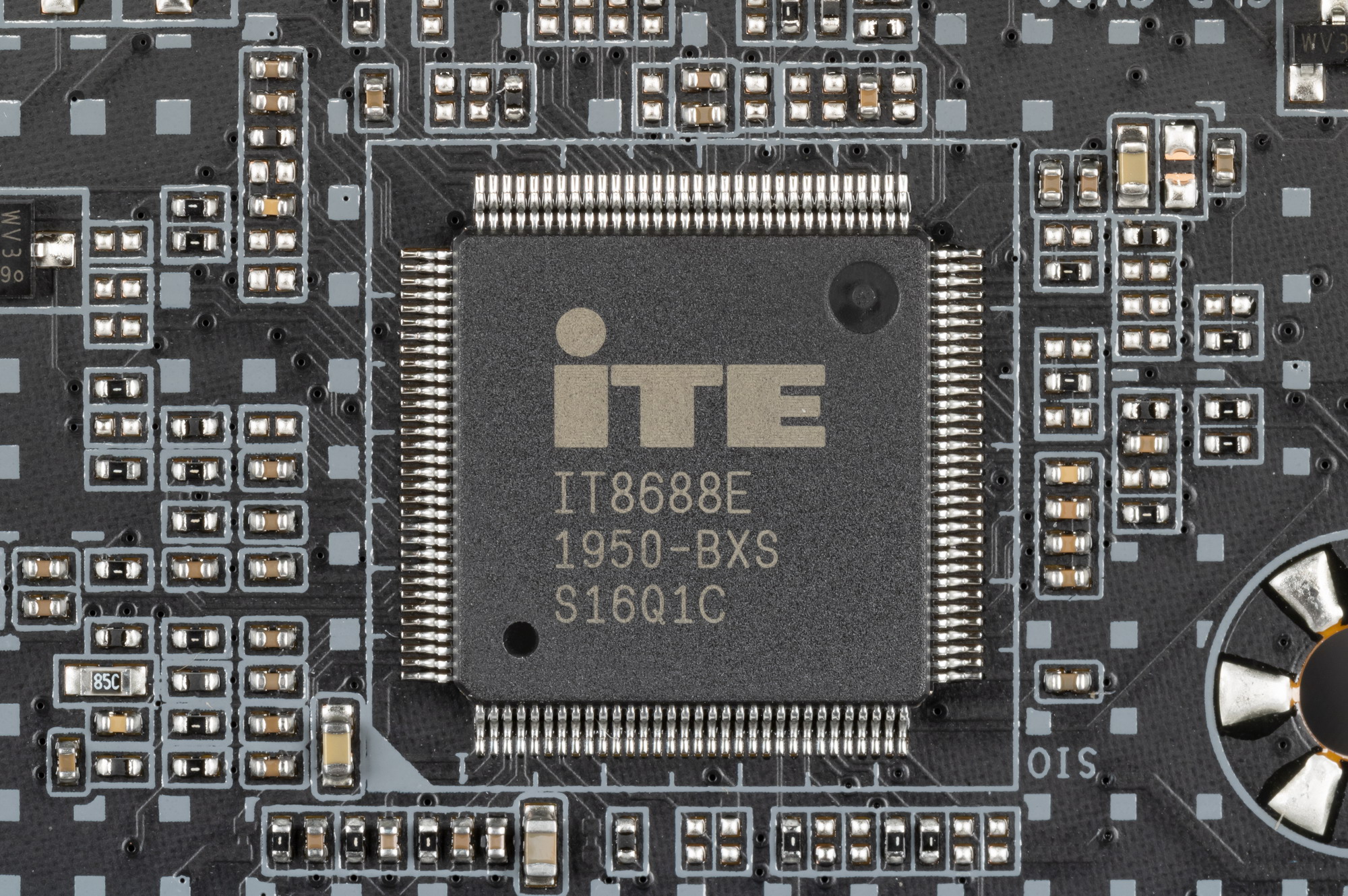

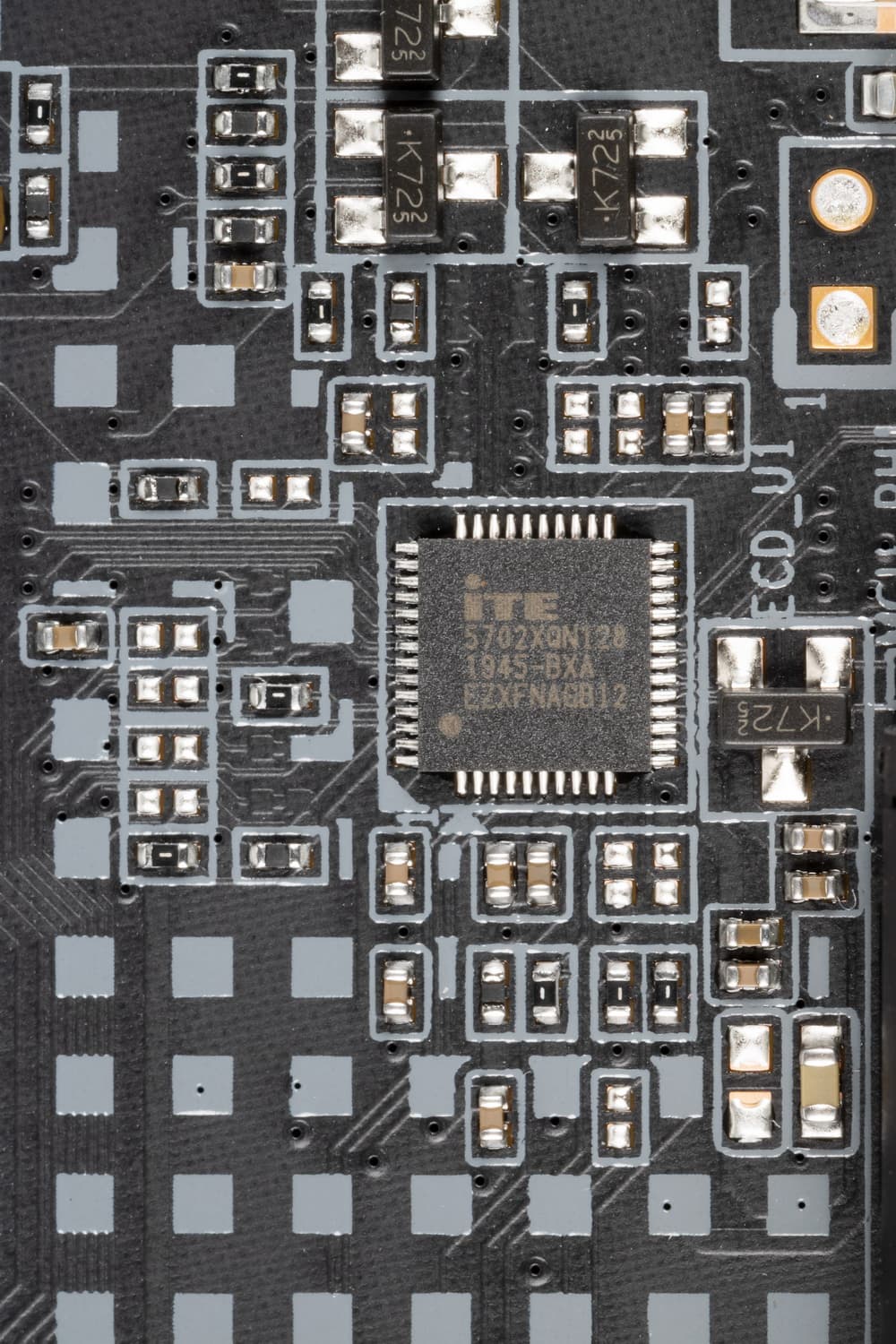

Контролем за работой всех гнезд СО занимается ITE IT8688E (осуществляющий получение информации с датчиков (мониторинг, а также Multi I/O — разъем PS/2 обслуживается также им).

Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет гнездо вывода HDMI версии 1.4. В помощь этому предназначен чип ASM1442 от ASMedia, который преобразует сигнал TMDS для поддержки стандарта 4К.

Имеется еще одно гнездо DisplayPort, однако оно предназначено для использования карты расширения Thunderbolt AIC (для организации вывода изображения до 5К).

Аудиоподсистема

Данная аудиоподсистема мало чем отличается от традиционных. Мы знаем, что практически во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1.

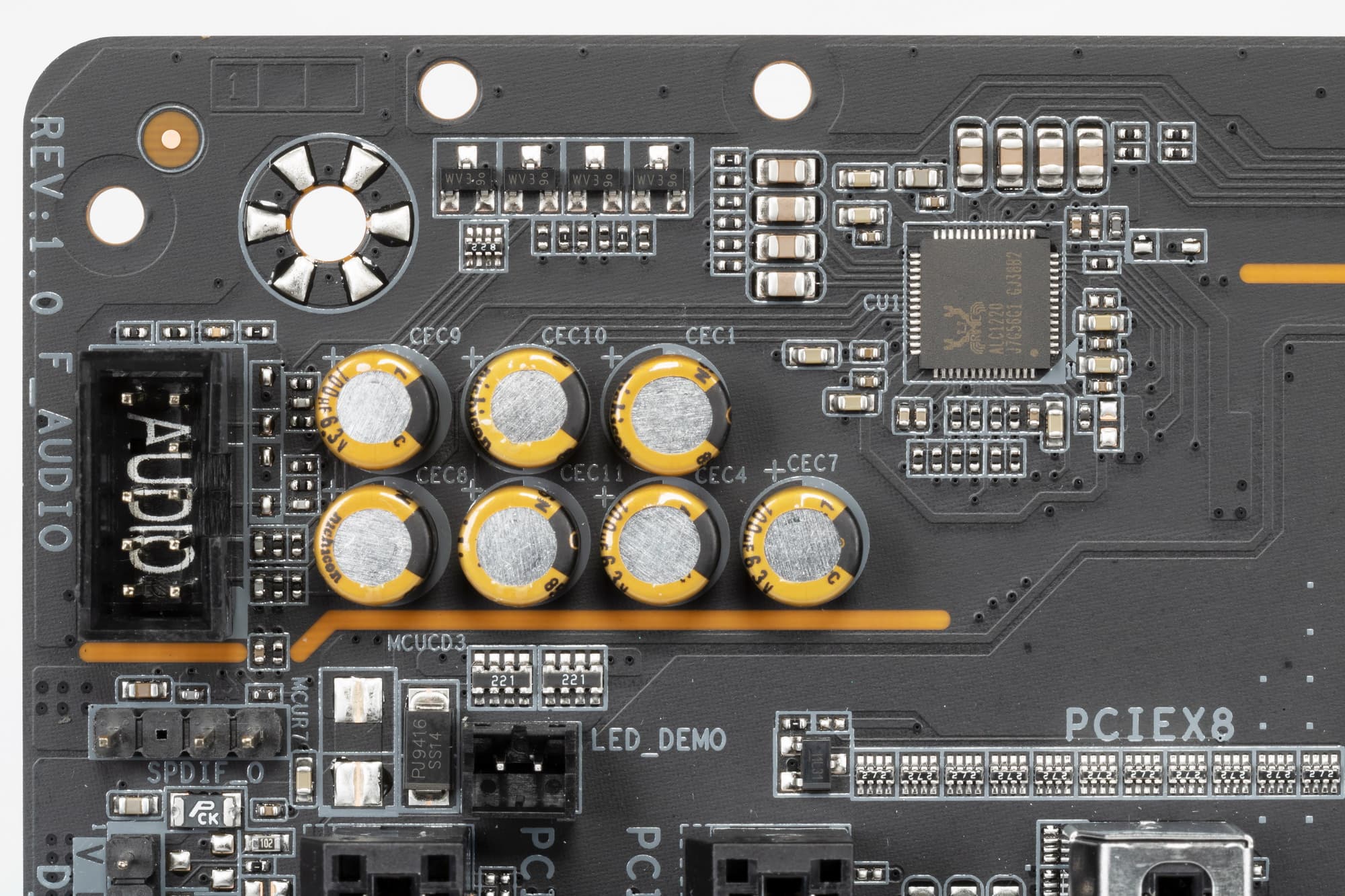

Операционного усилителя и ЦАП нет. В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold .

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели имеют привычную цветовую окраска разъемов.

В целом очевидно, что это стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.

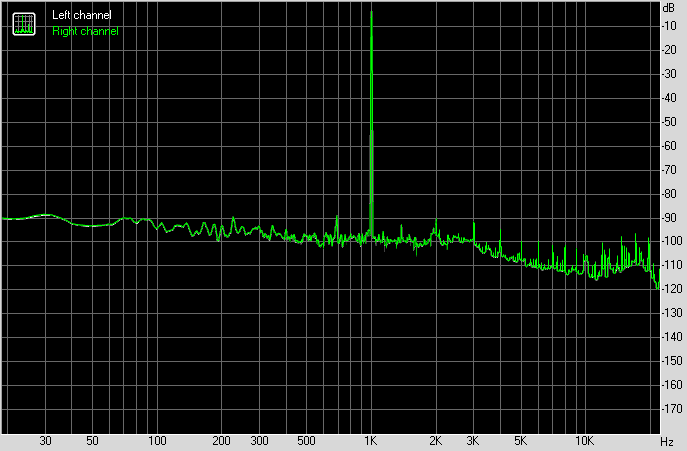

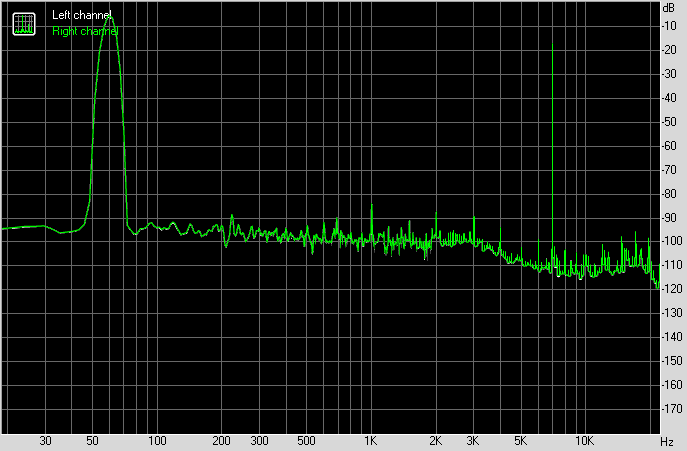

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо» (оценка «Отлично» практически не встречается на интегрированном звуке, все же это удел уже полноценных звуковых карт).

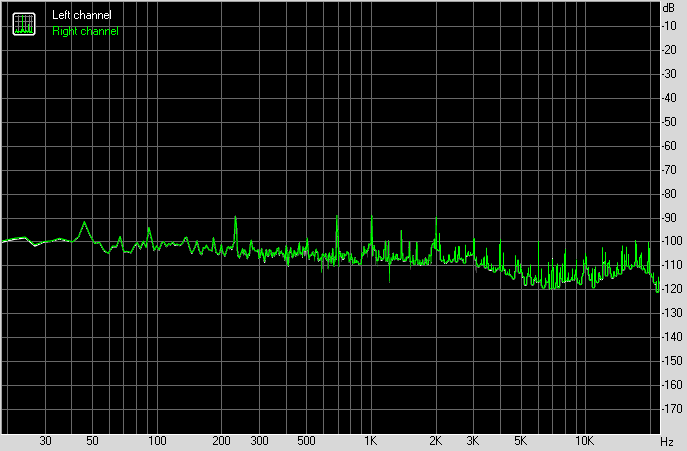

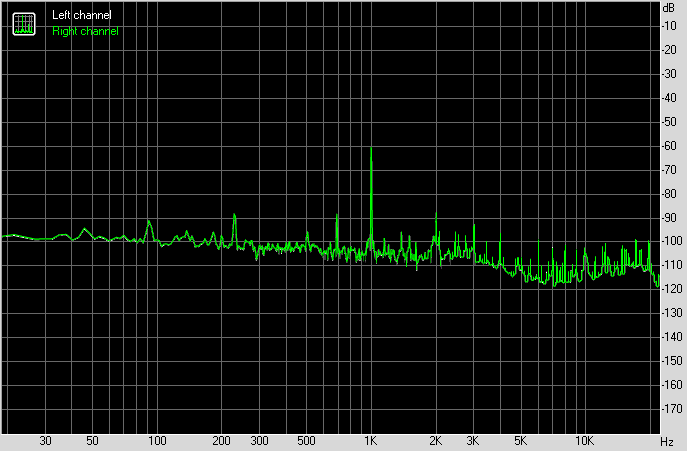

Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

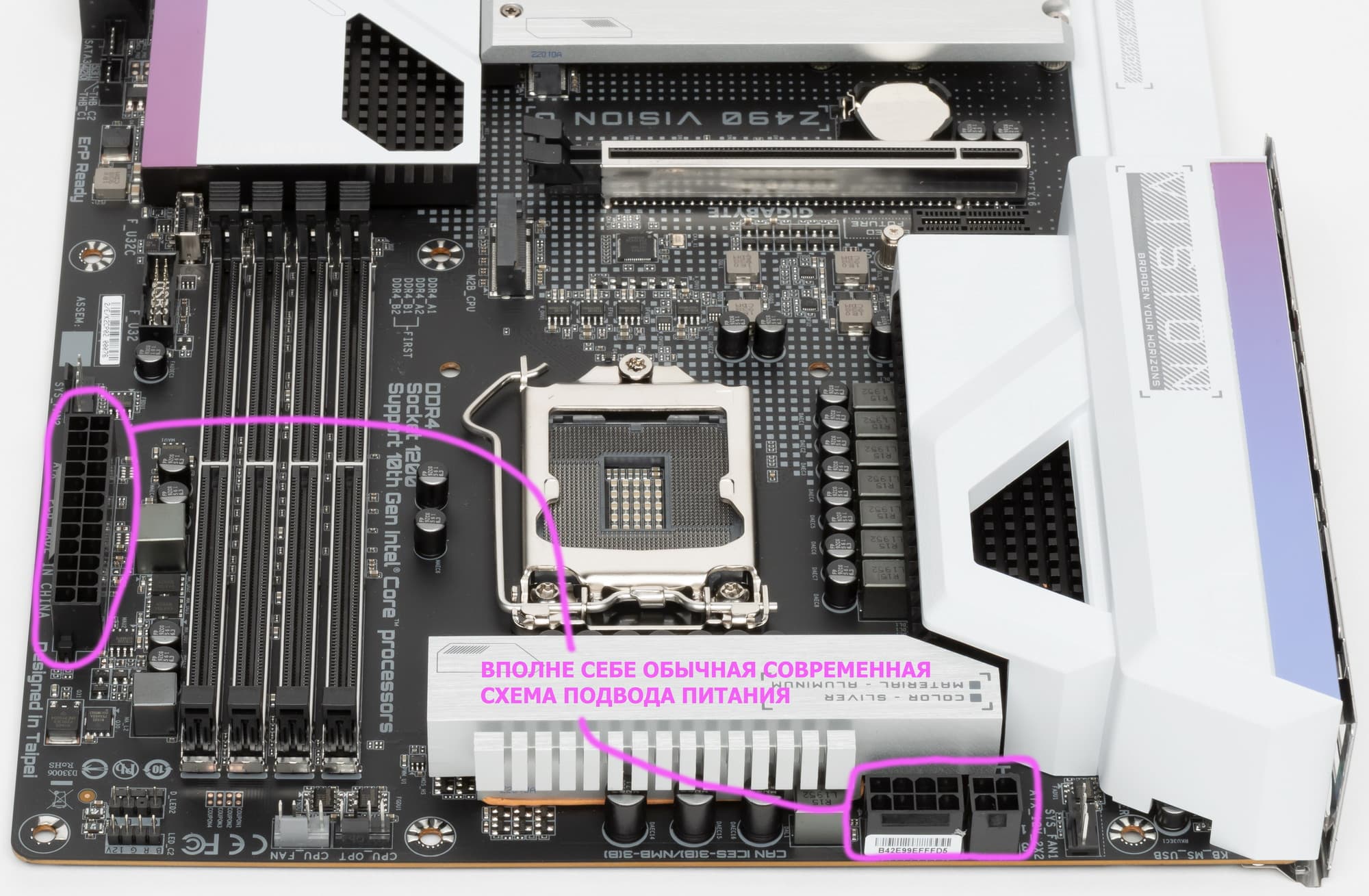

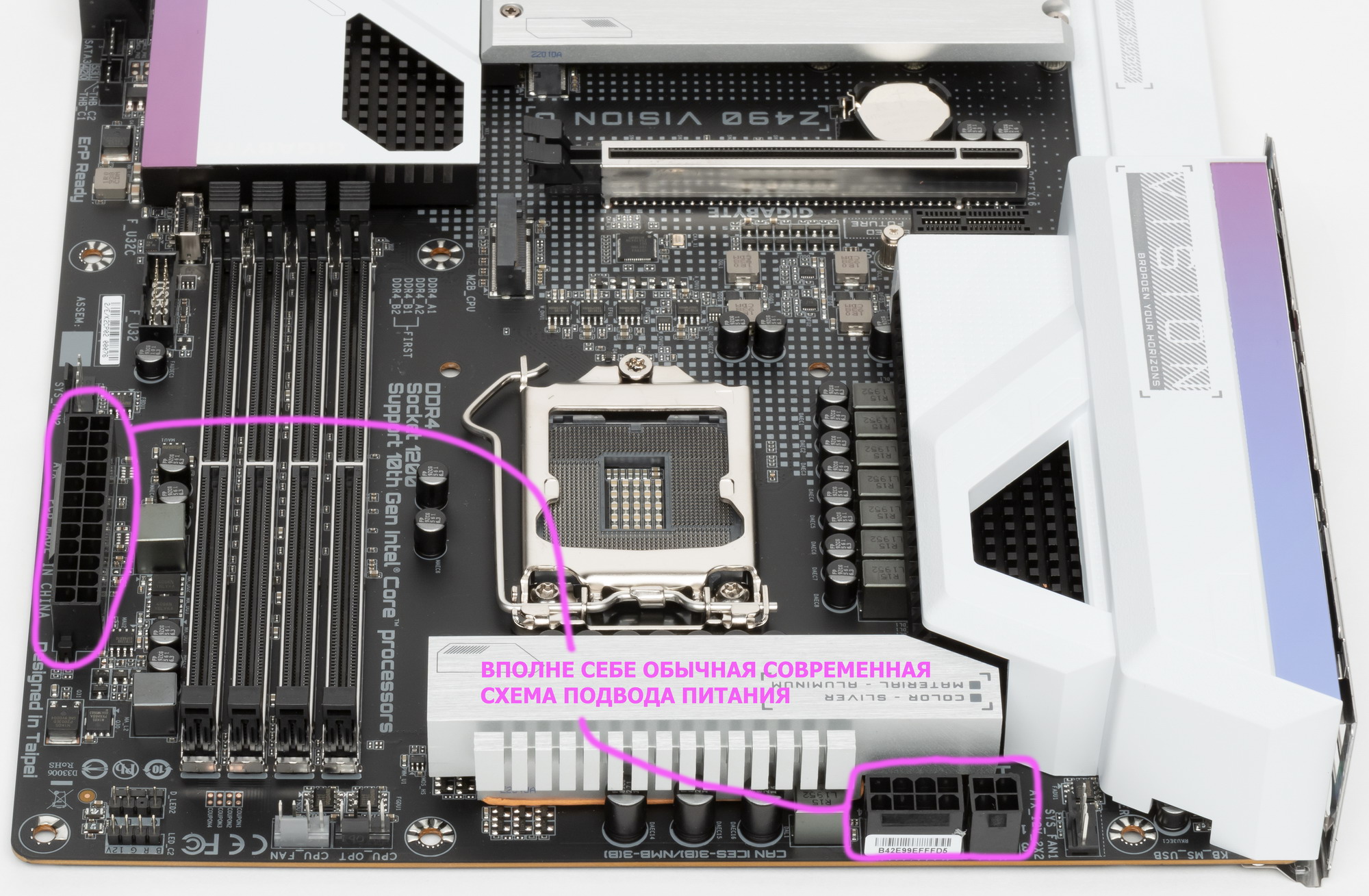

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX здесь есть еще два EPS12V (8- и 4-контактные) .

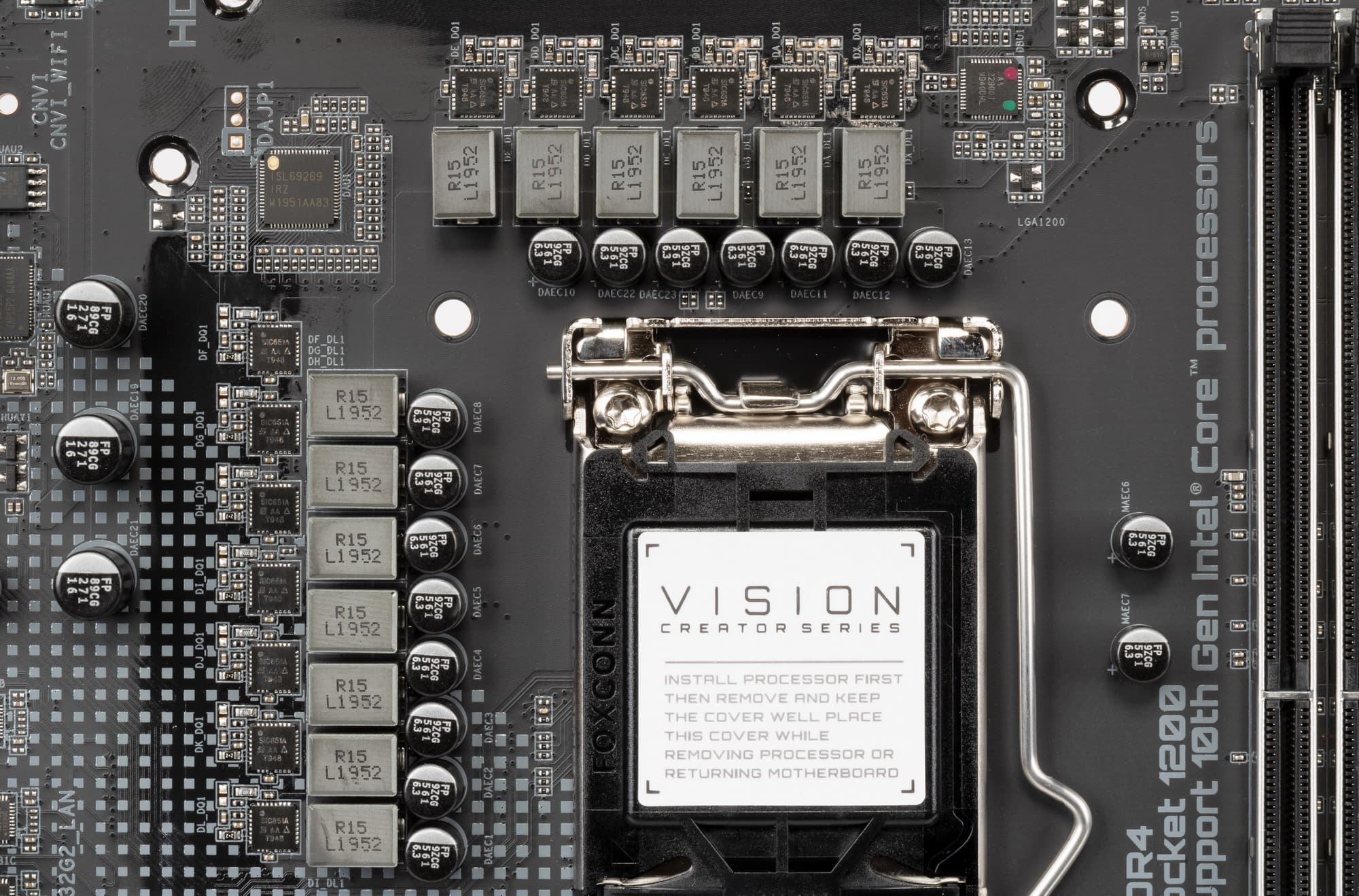

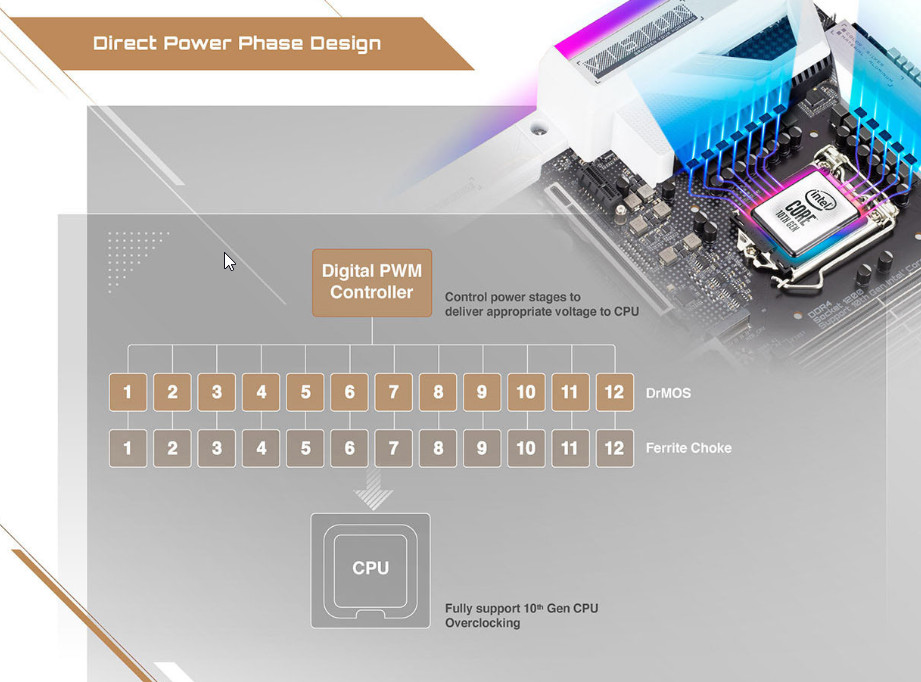

Схема питания ядра выполнена по схеме 12+1 фаза.

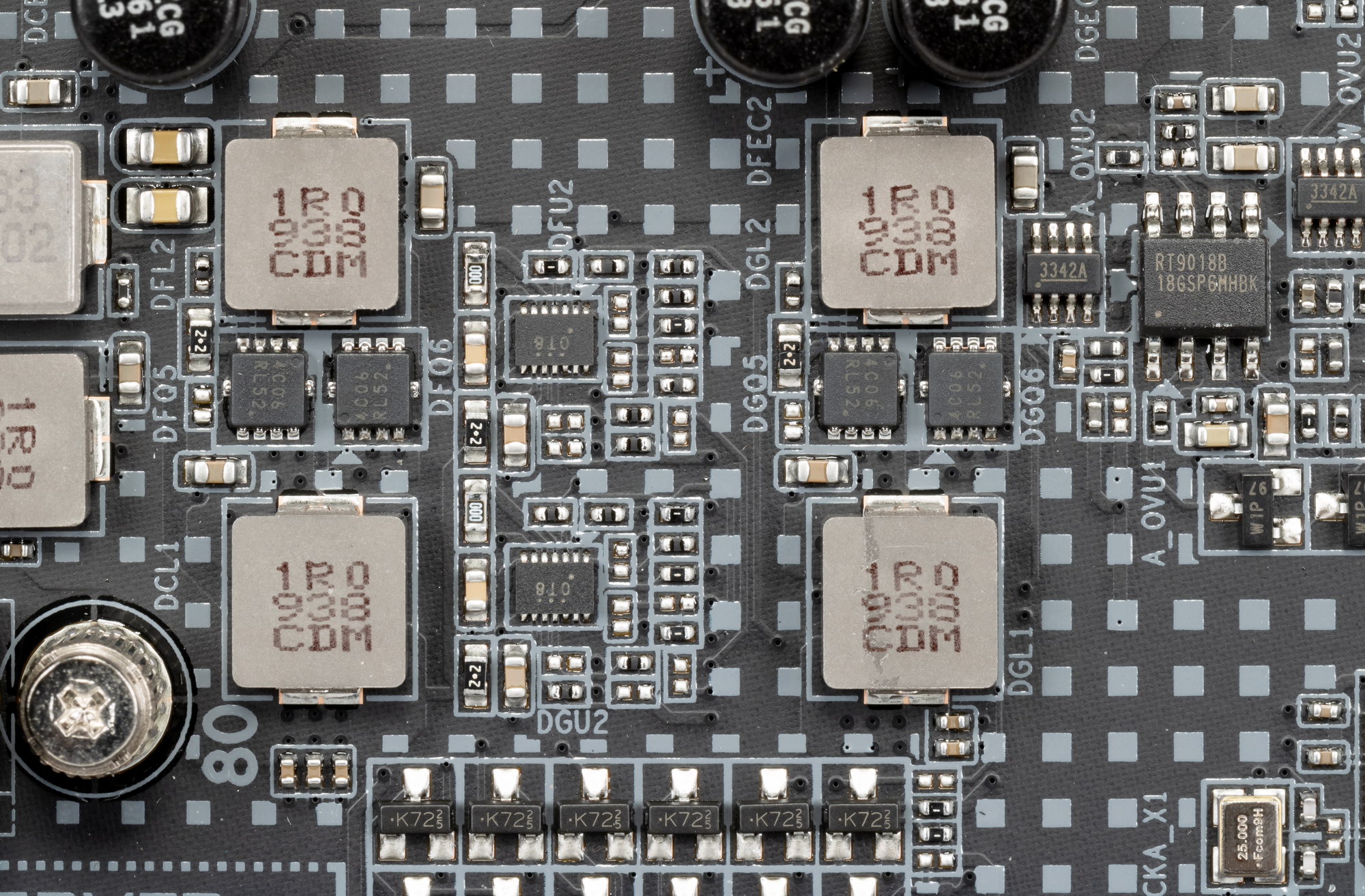

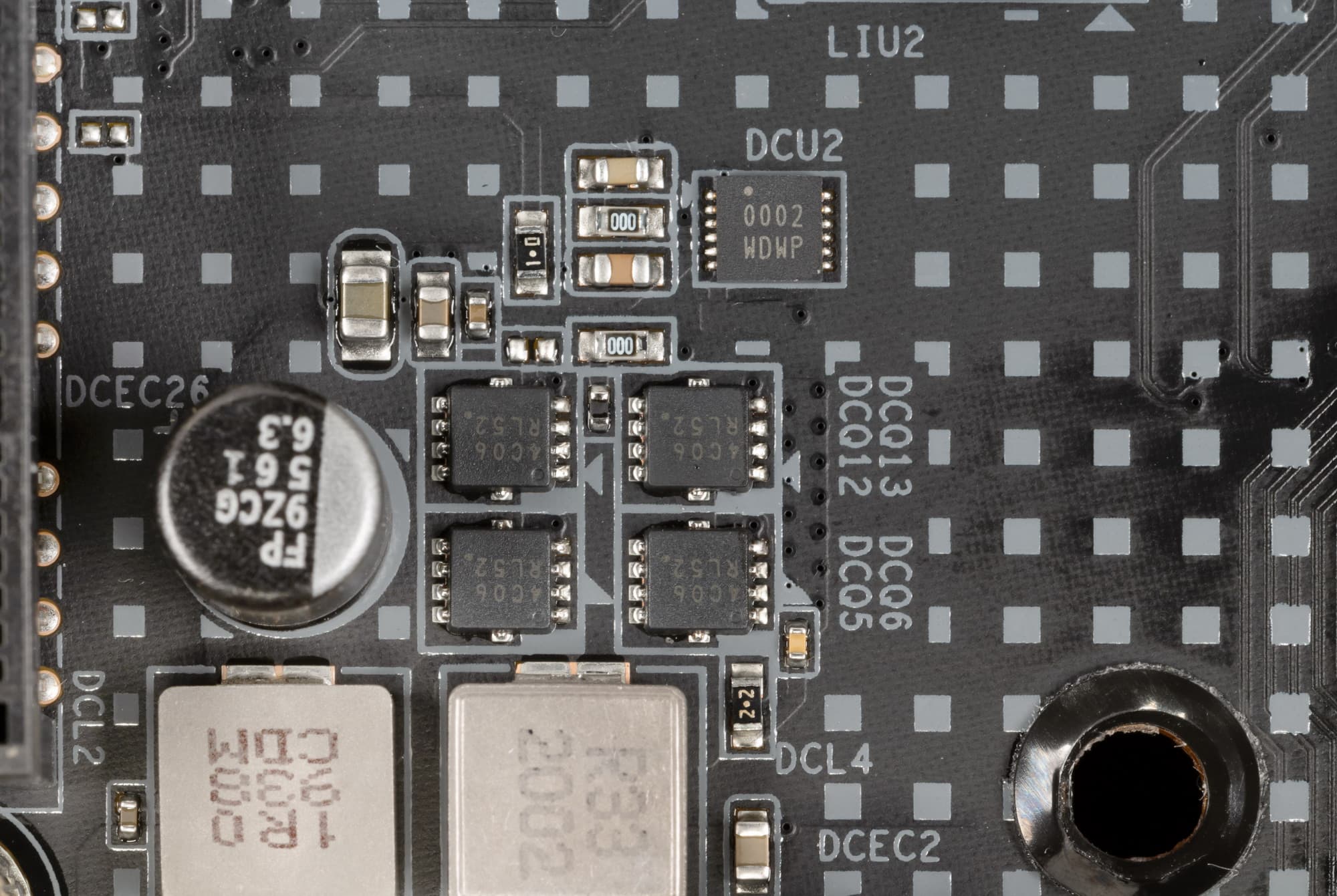

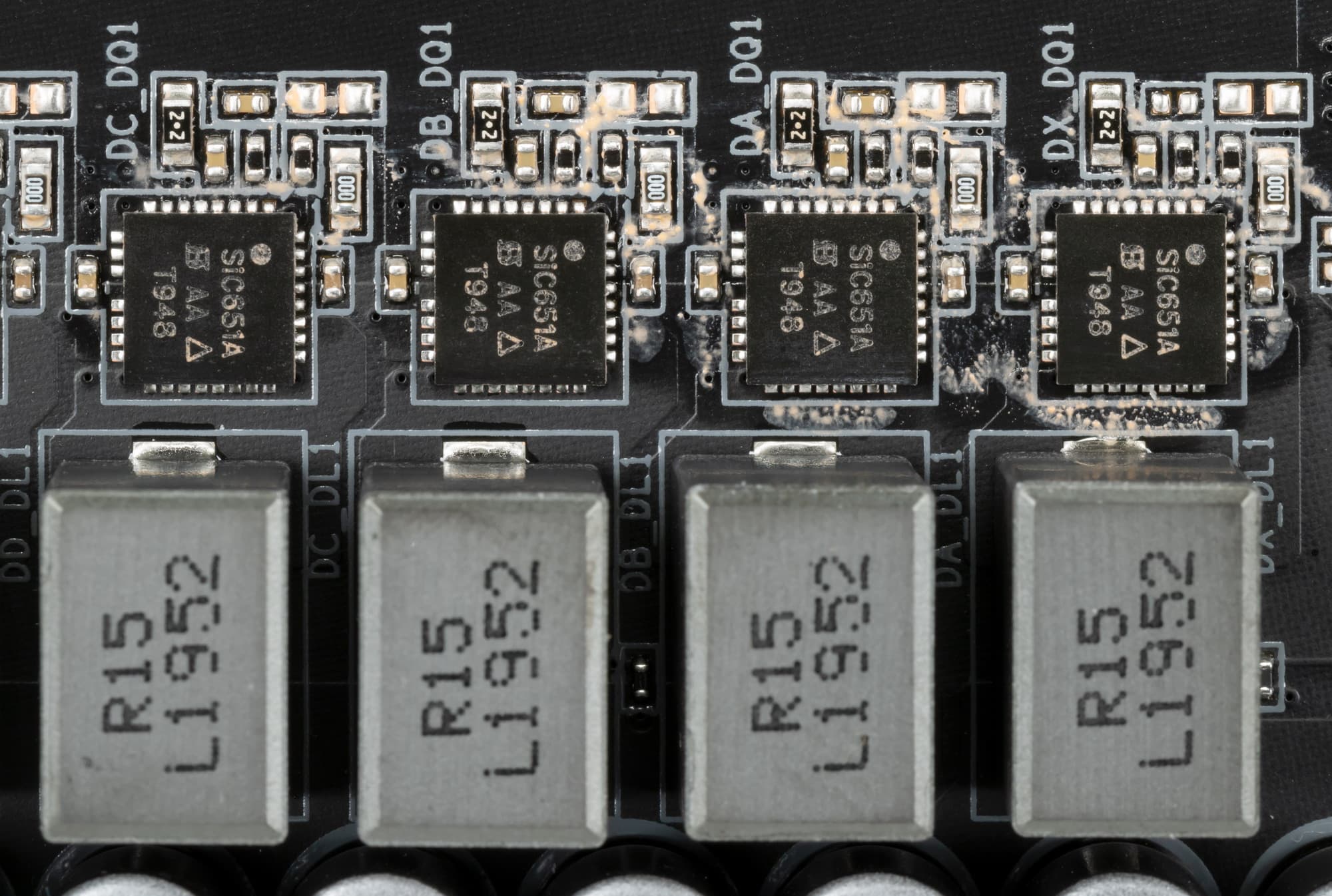

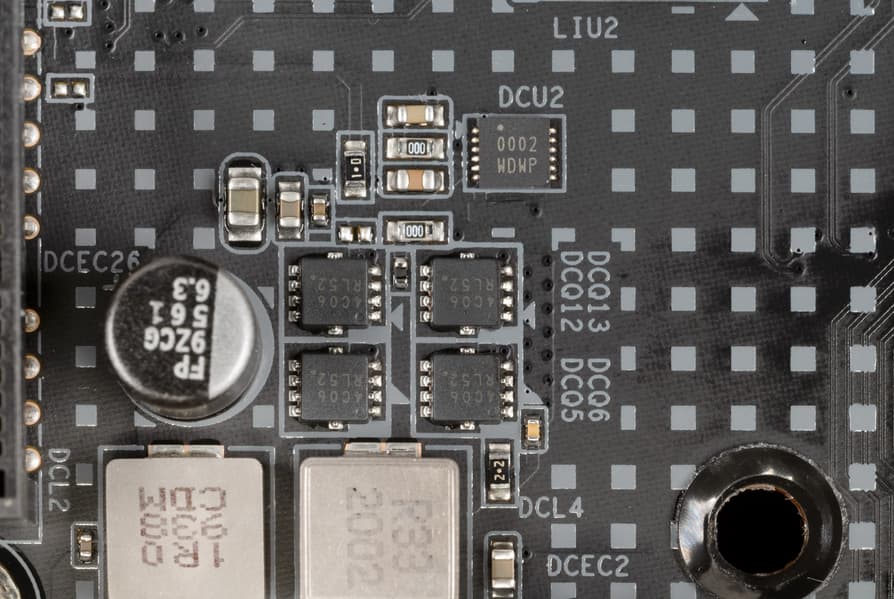

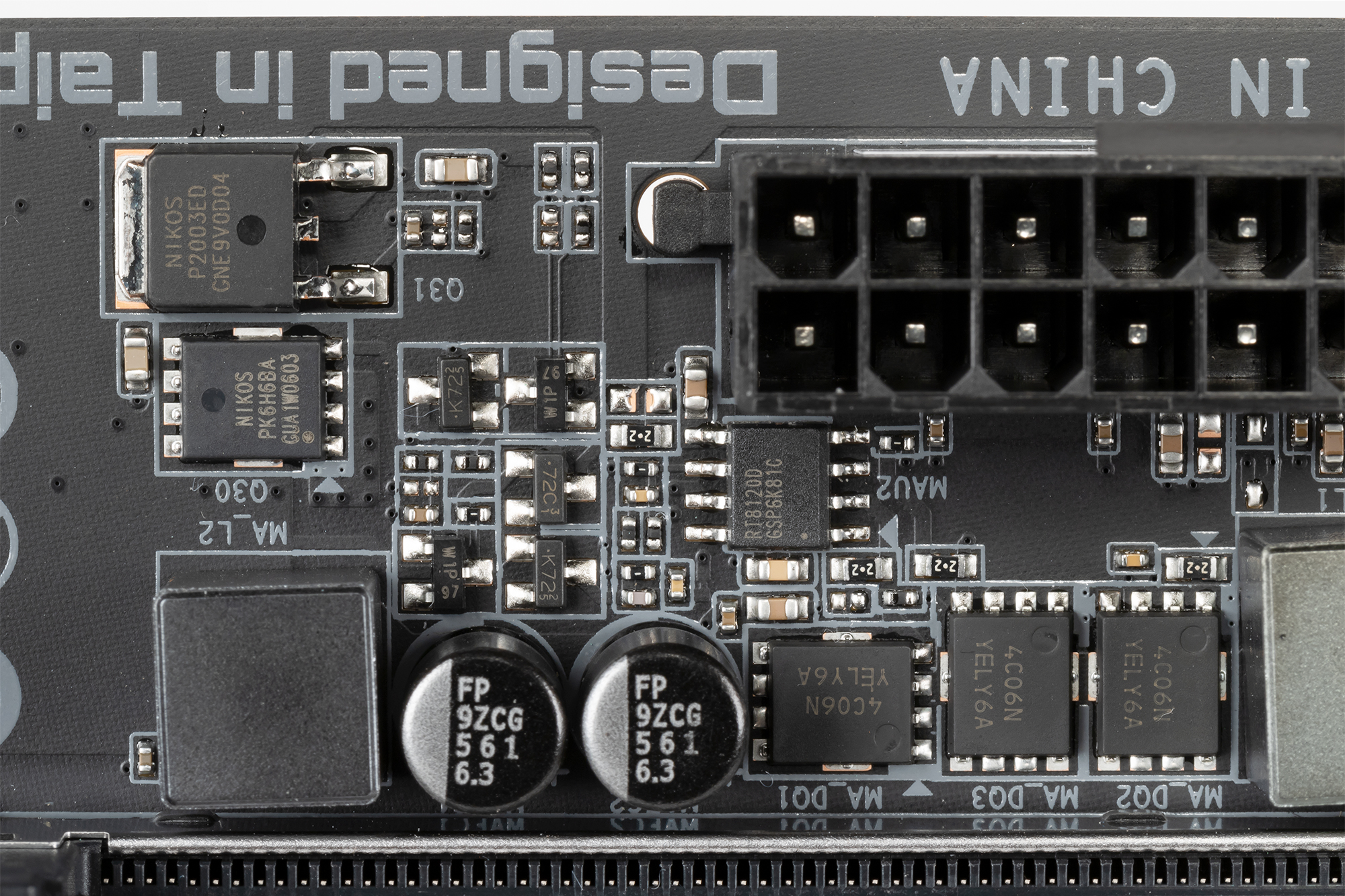

Каждый канал фазы имеет суперферритовый дроссель и SiC651A MOSFET от Vishay Siliconix на 50 А.

То есть в сумме такая мощнейшая система способна на работу с токами до 600 ампер.

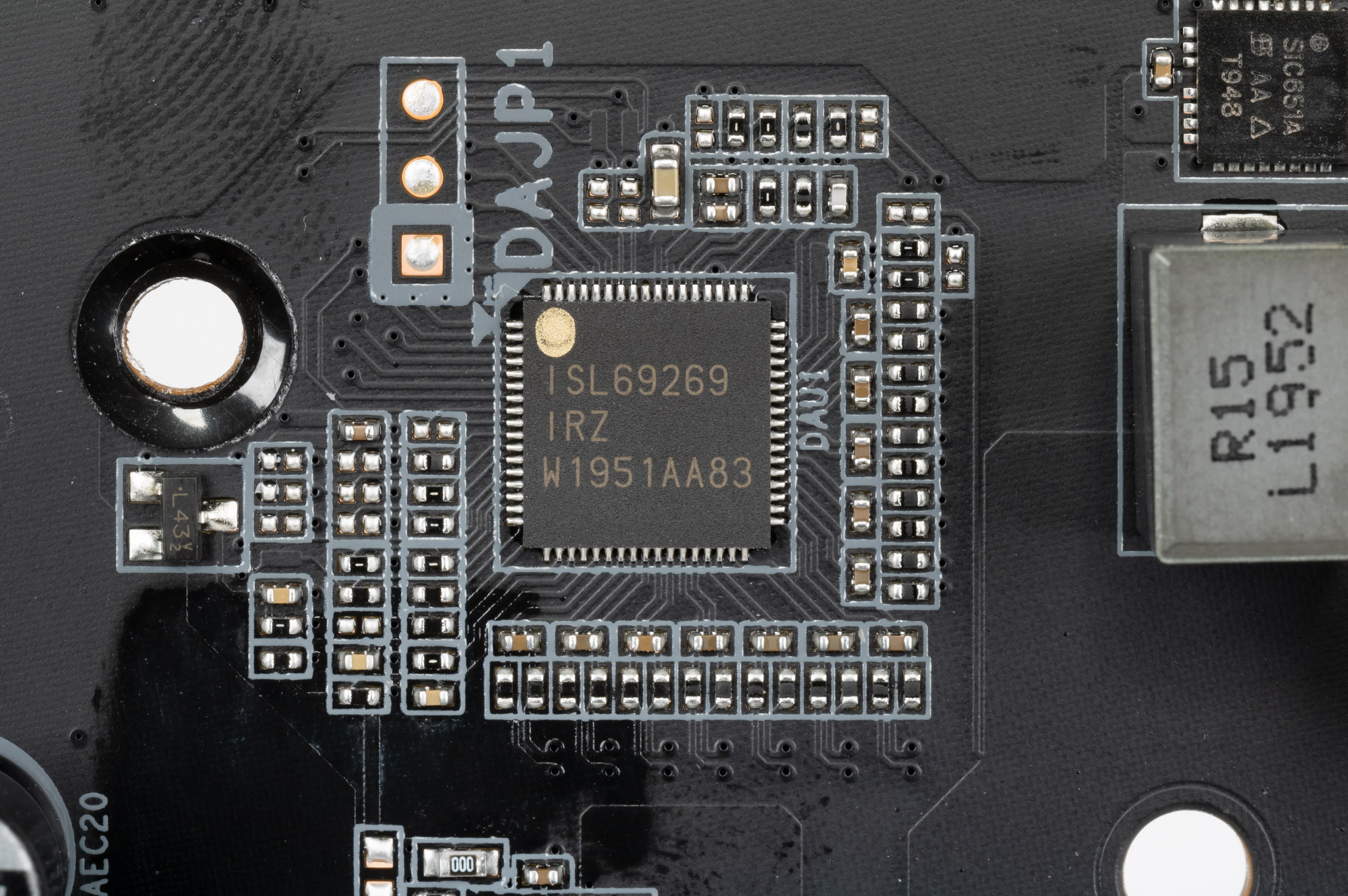

Не зря выше производитель делает акцент на честное и прямое управление всеми 12 фазами VCore. Разработчики решили распределить управление между двумя ШИМ-контроллерами: ISL69269 от Intesil (Renesas), который рассчитан максимум на 8 фаз

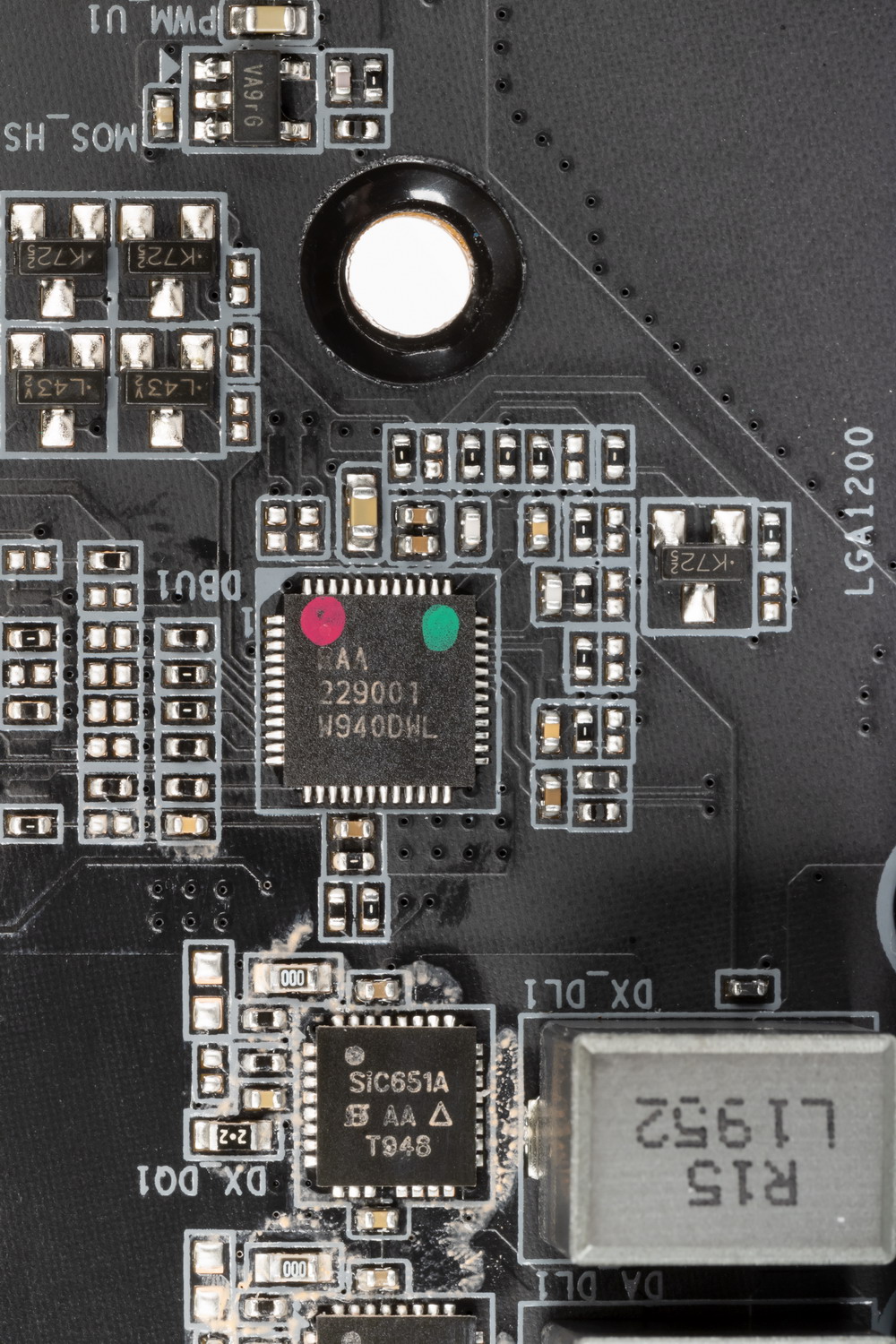

и неизвестным RAA 299001 (не удалось найти производителя и характеристики). Полагаю, что минимум 6 фаз он точно поддерживает.

Так что, и VCore (12 фаз), и VCCSA (одна фаза) охвачены двумя контроллерами, которые напрямую «рулят» без удвоителей или иных хитрых схем.

Питание VCCIO идет по двухфазной схеме c цифровым контроллером RT9018B от Richtek Technology.

А питание интегрированного графического ядра имеет однофазную схему.

Что касается модулей оперативной памяти, то здесь реализована также однофазная схема с ШИМ-контроллером RT8120D от того же Richtek.

Теперь про охлаждение.

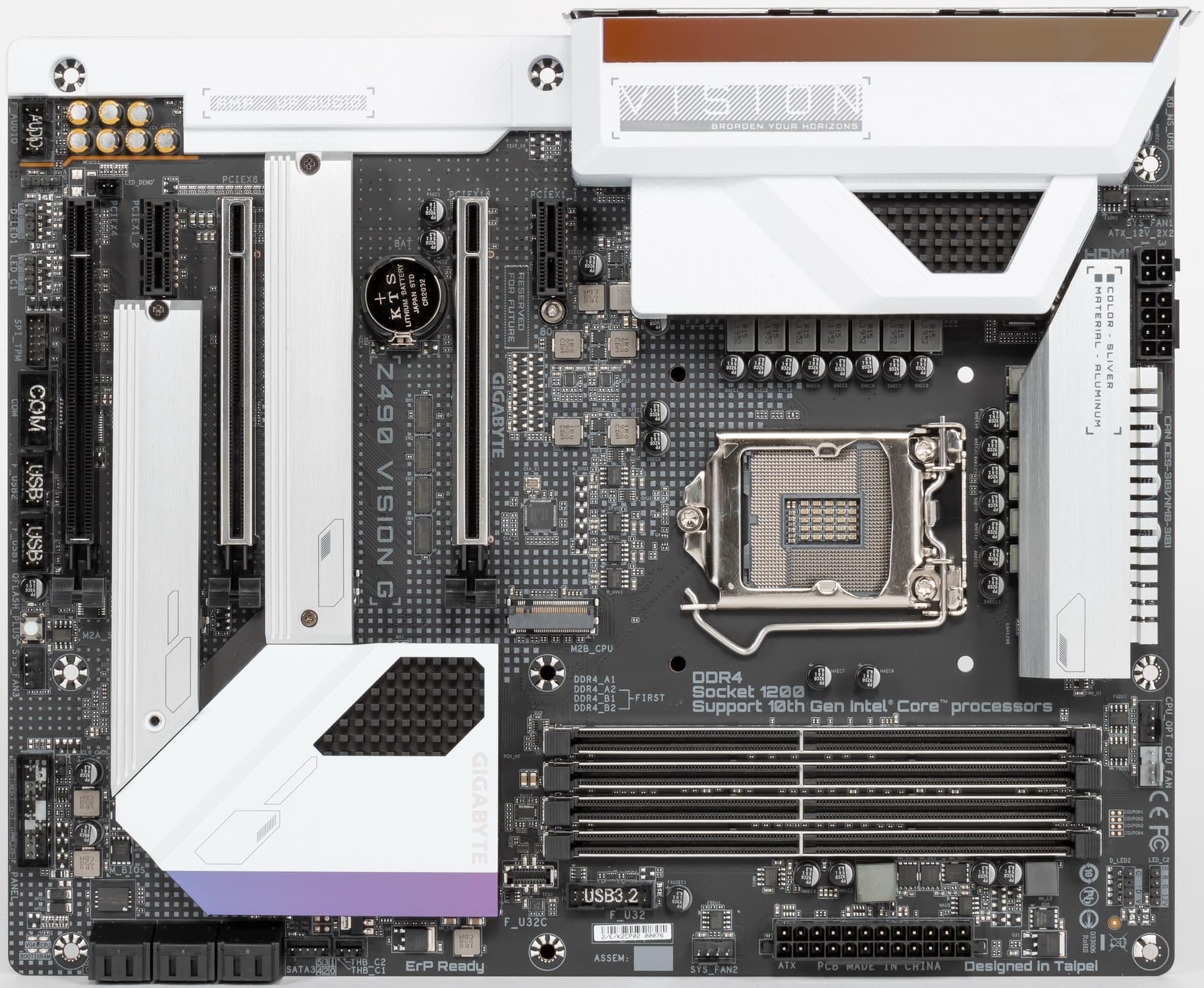

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

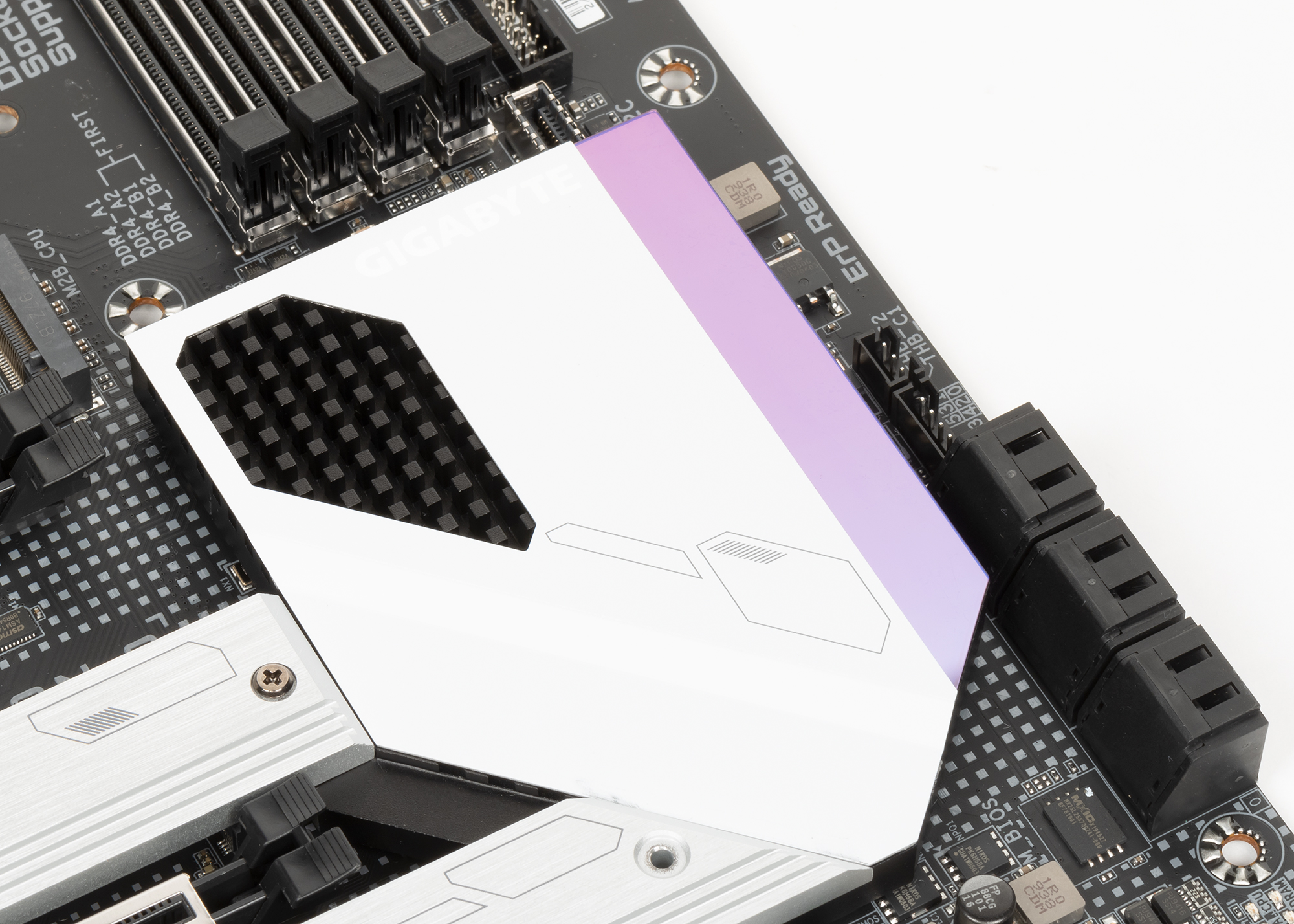

Как мы видим, охлаждение чипсета организовано отдельно от силовых преобразователей.

VRM-секция имеет свой двухсекционный радиатор. Обе секции радиатора VRM связаны тепловой трубкой под прямым углом друг ко другу.

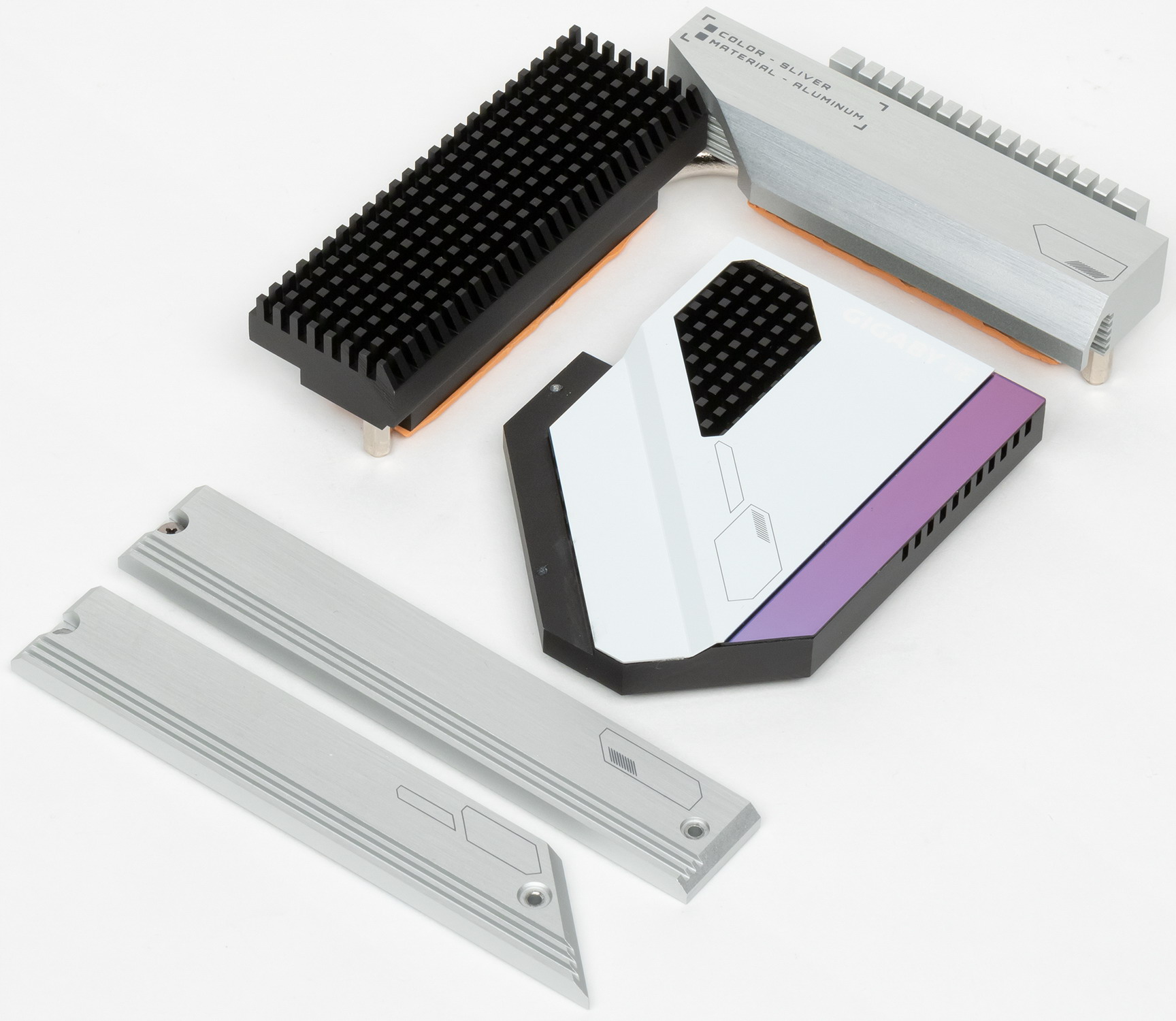

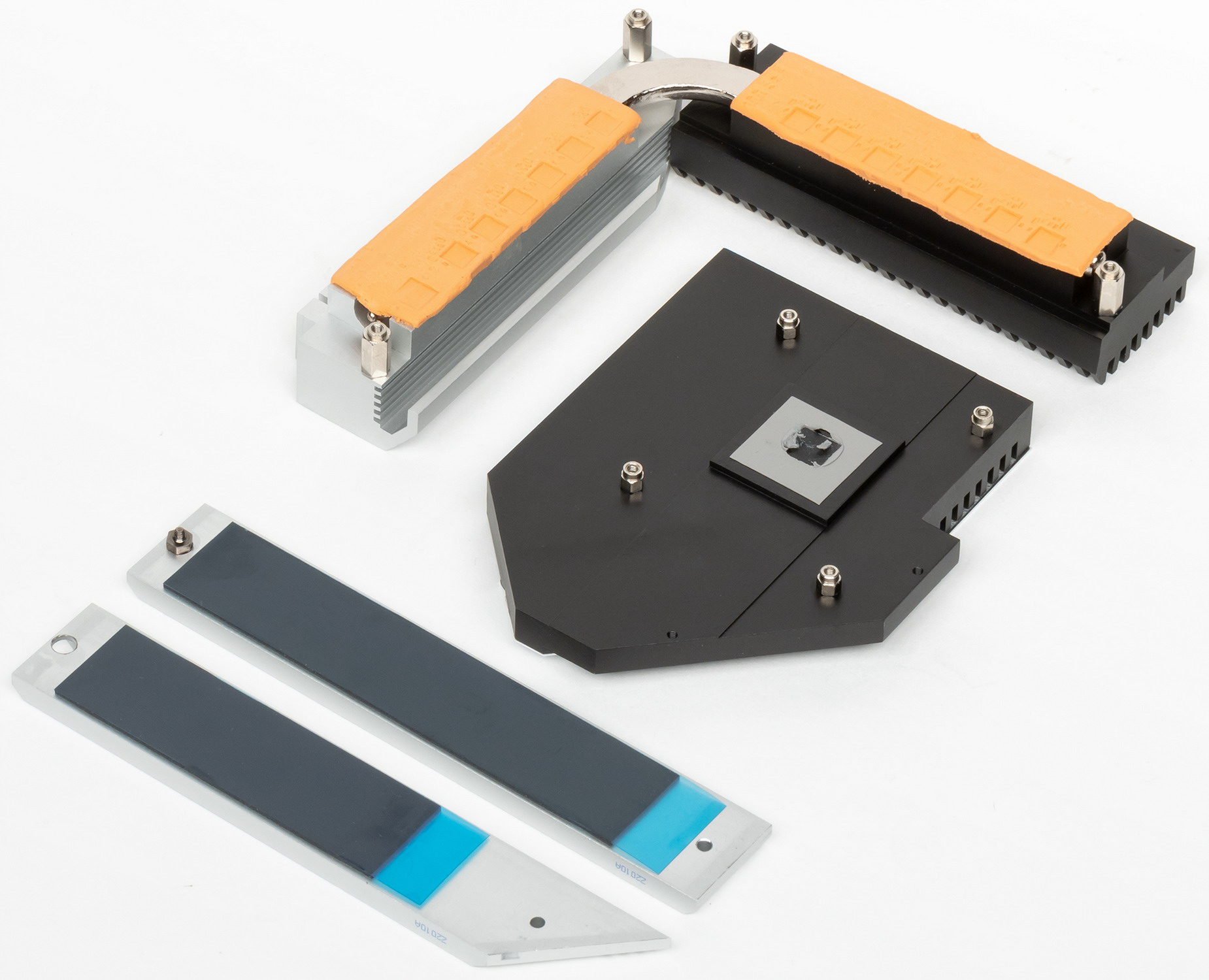

Ранее я говорил о том, что охлаждение модулей M.2 организовано отдельно от охлаждения чипсета и VRM.

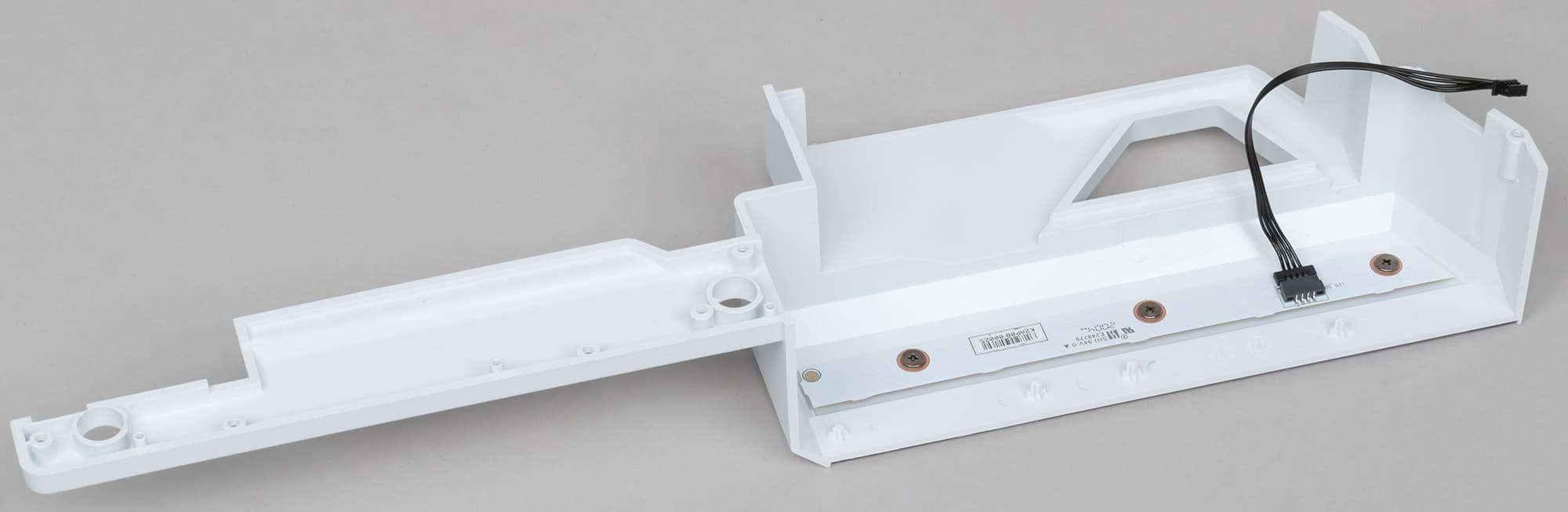

Над аудиоподсистемой и задним блоком портов установлен пластиковый кожух соответствующего дизайна, он оснащен подсветкой.

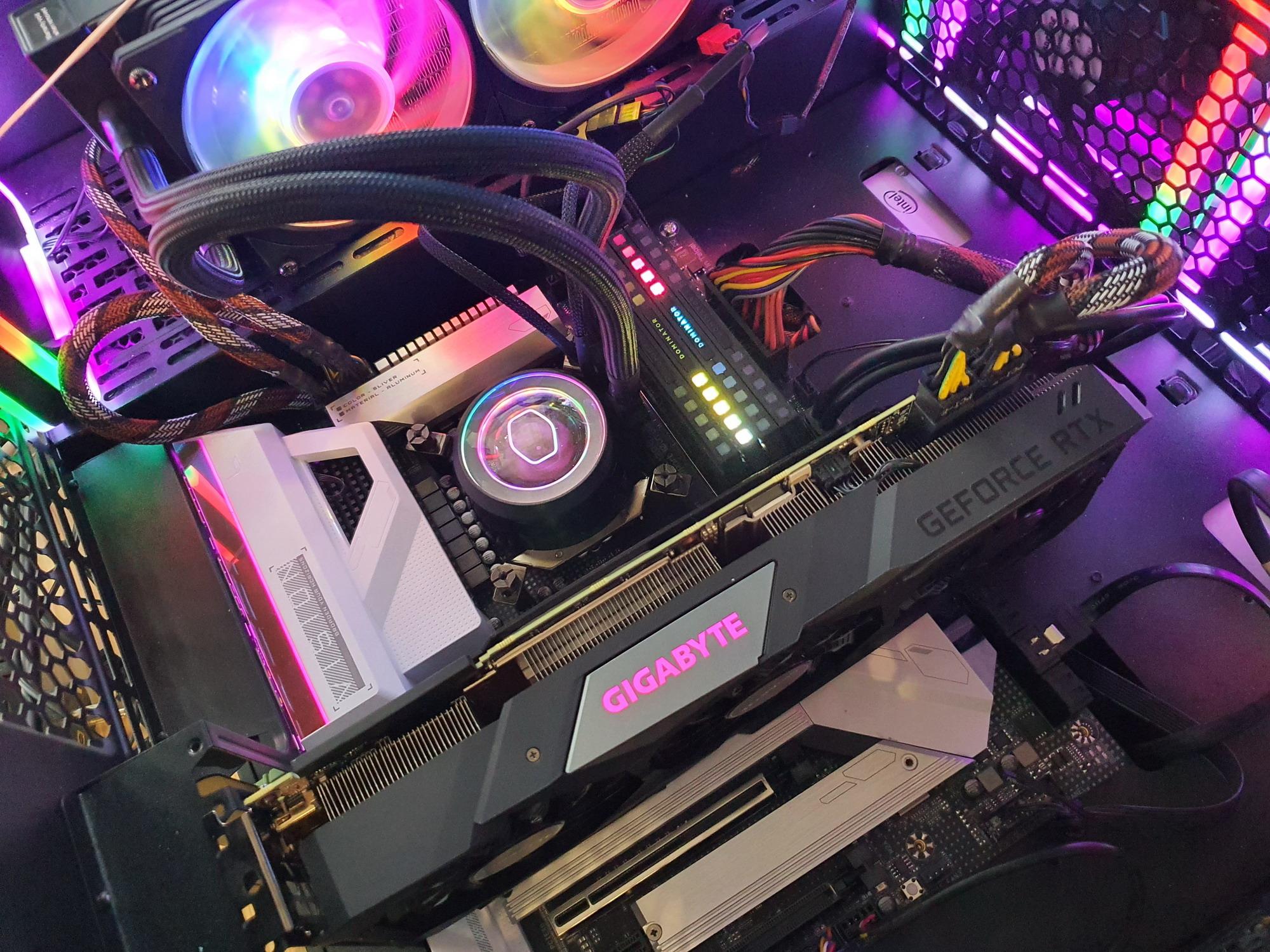

Подсветка

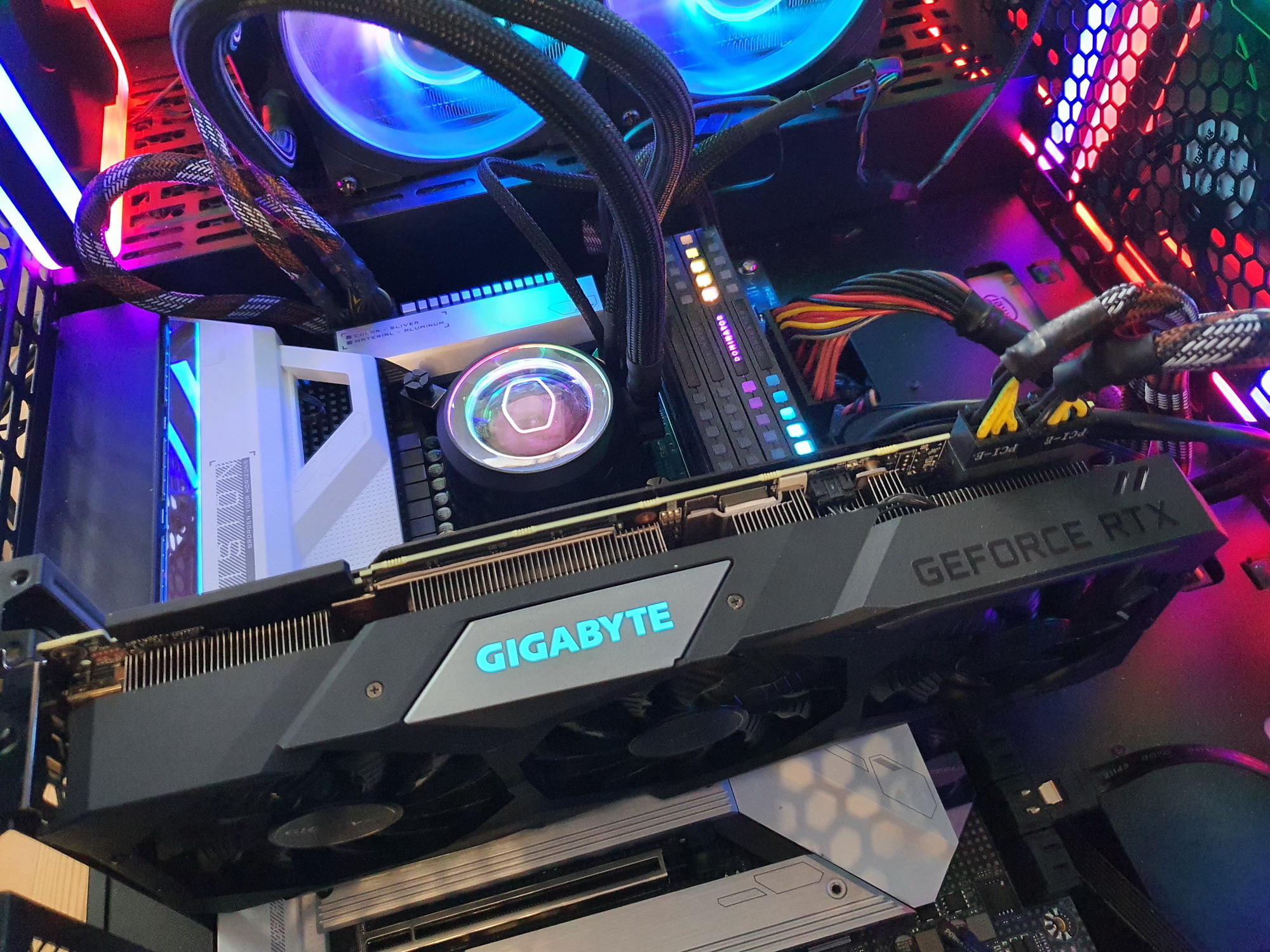

Топовые платы Gigabyte (как и других производителей) всегда имеют красивую подсветку. Но это именно топовые. Текущая ситуация касается среднего сегмента, но и в данном случае эффекты подсветки есть, и создаются на кожухе над задним блоком портов. Так же мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу RGB Fusion.

Каким-то пользователям нравятся все эти световые дела, каким-то пользователям это не нравится, но они могут всегда отключить подсветку. В целом моддинг — это нормально, это красиво и стильно, но все тщательно подобрано. Увы, наш тестлаб пока не может как-то получить целостный набор всех элементов подсветки (кроме матплат), чтобы получить полную синхронизацию.

Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая Gigabyte.

Программное обеспечение под Windows

Все программное обеспечение можно скачать с сайта производителя gigabyte.com. Основная программа — так сказать, менеджер всего «софта» — это Aorus App Center. Ее и следует установить первой.

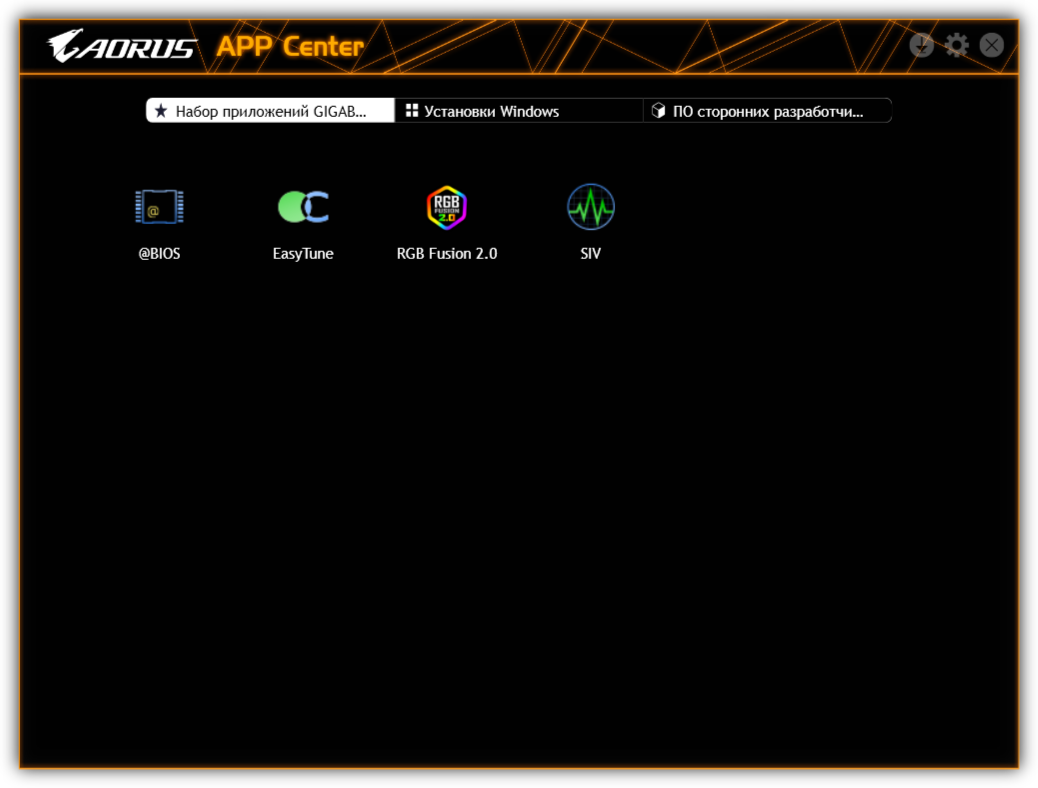

App Center помогает загрузить все остальные нужные (и не совсем нужные) утилиты. Большинство из них запускается только из App Center. Эта же программа следит и за обновлениями установленного фирменного ПО от Gigabyte, а также за актуальностью прошивки BIOS.

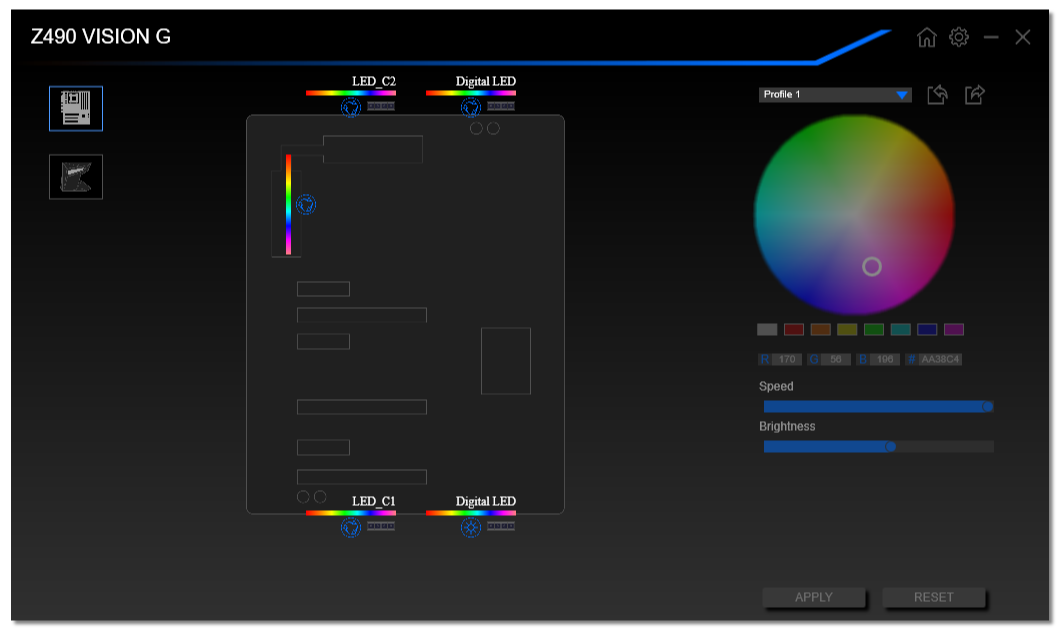

Начнем с самой «красивой» программы: RGB Fusion 2.0, настраивающей работу режимов подсветки.

Утилита умеет распознавать все фирменные элементы Gigabyte, оснащенные подсветкой, включая модули памяти. Поэтому в нашем случае (а мы использовали видеокарту Gigabyte) слева появилось два «обслуживаемых» элемента: материнская плата и видеокарта.

У разъемов для адресуемых RGB-лент — самый богатый выбор режимов подсветки (у разъемов для обычных RGB-лент выбор режимов намного проще).

Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними.

Наверно самые основные программы для настройки работы материнской платы, процессора, памяти и т. д. — это EasyTune и System Information Viewer (SIV).

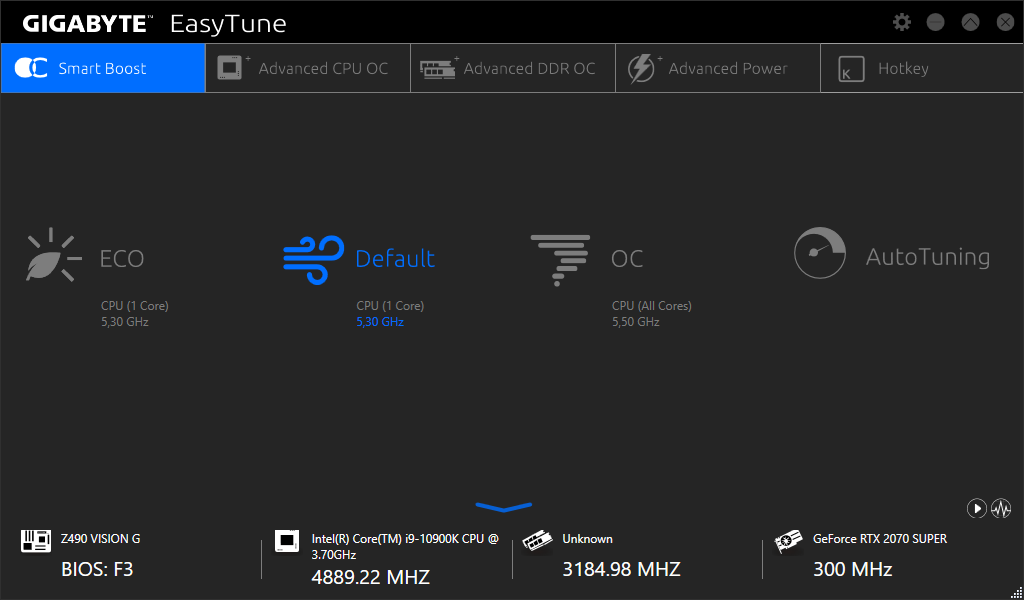

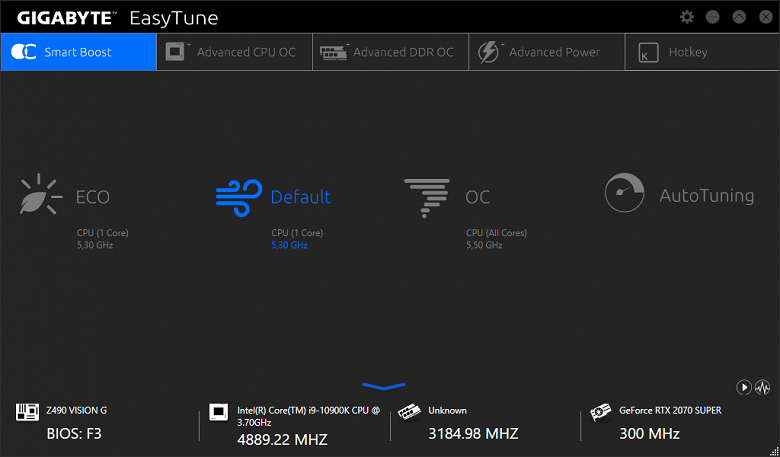

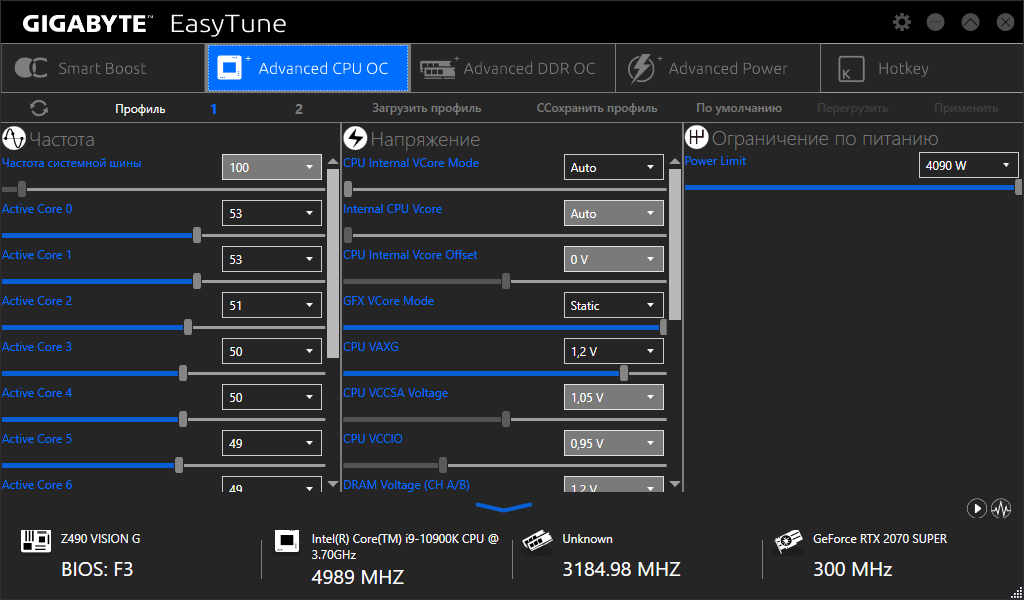

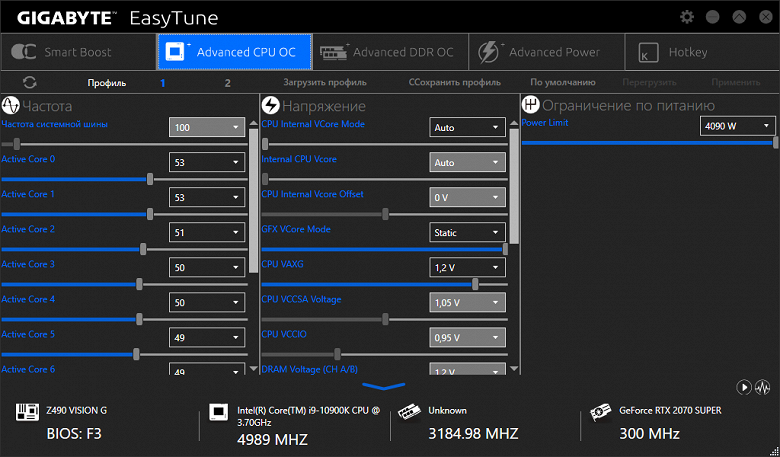

Стартовая вкладка EasyTune — это для тех, кому неохота влезать в тонкости разгона. Здесь можно просто выбрать режим, чтобы система сама выставила все частоты и напряжения. В процессорах Intel работает технология Turbo Boost, которая позволяет автоматически поднимать частоту работы ядер до определенных максимумов в пределах теплопакета и температуры конкретной модели процессора. Обратили внимание на то, что все же тема разгона присутствует? :)

В режиме Default частота работы ядер процессора особо не отличается штатной (кроме 1-2 ядер, которые иногда получают частоту до 5,1 ГГц). В режиме OC автоматический разгон старается выставить уже 5,3 ГГц, но опять же, на паре ядер и эпизодически.

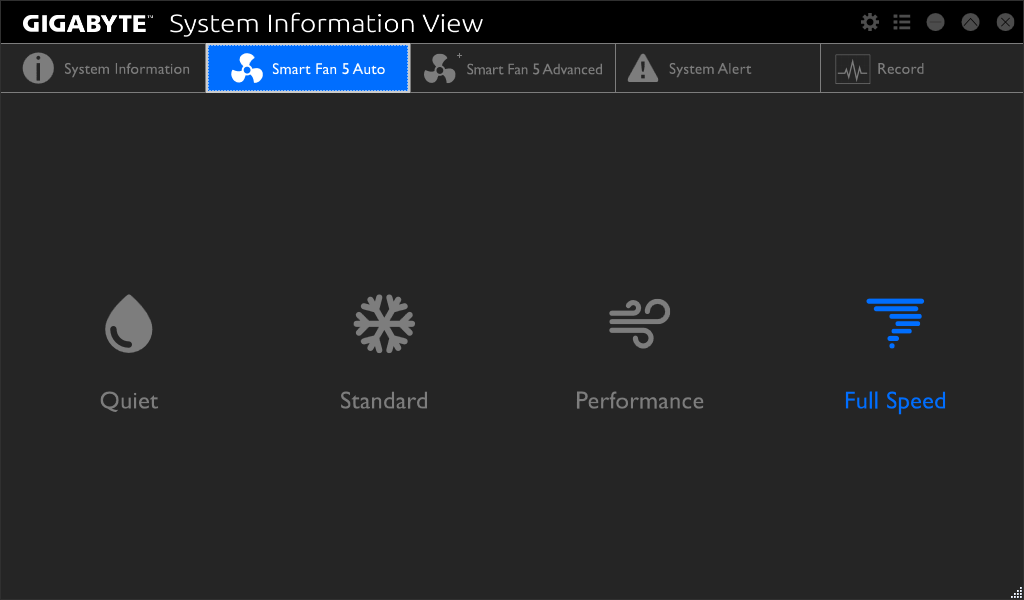

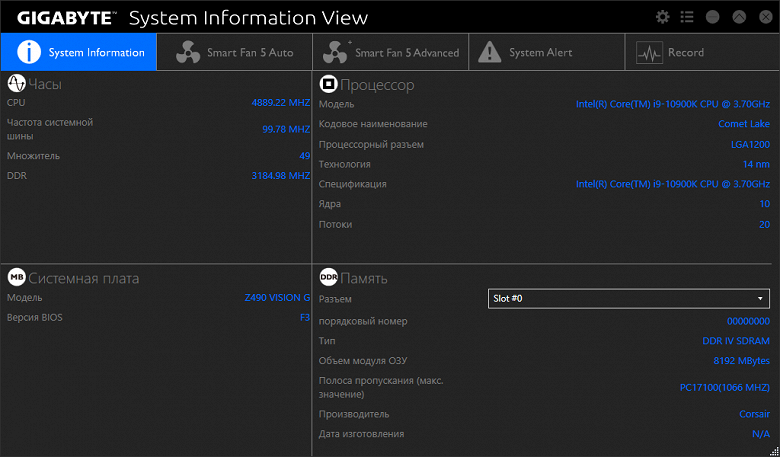

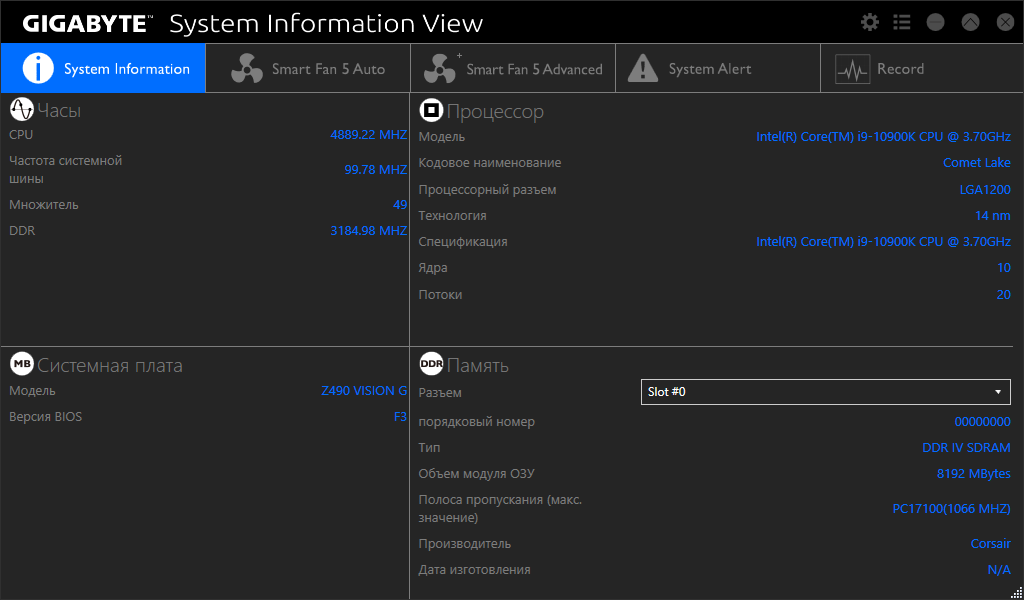

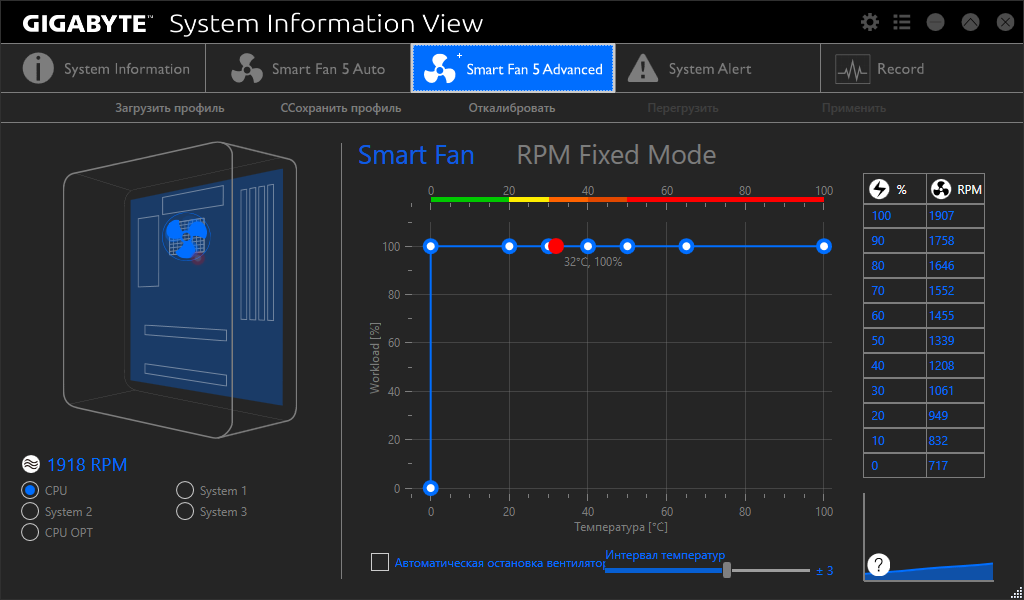

Следующая очень важная утилита — SIV. Первая вкладка — информационная, тут все общие сведения. Нам интересна вкладка с «умным управлением» вентиляторами.

Понятно, что на этой вкладке мы выбираем режимы, исходя из шумовых характеристик. Режимы «умные», то есть если вы выбрали, например, «тихий» режим, то частота вращения вентиляторов будет поддерживаться на минимальном уровне до тех пор, пока это возможно из-за нагрева процессора/платы (мы помним, что плата оснащена массой термодатчиков), затем сформируется сигнал для снижения частот в рамках Turbo Boost.

При первом входе на эту закладку будет предложено автоматическое калибрование всех установленных и распознанных приложением системных вентиляторов.

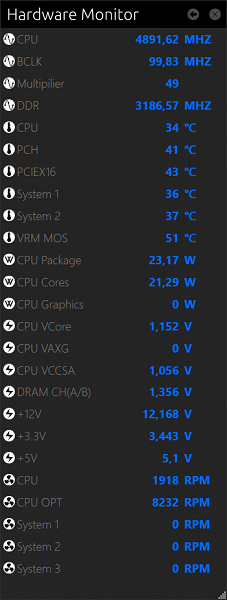

Также можно на экран вывести мониторинг состояния многих параметров работы ПК.

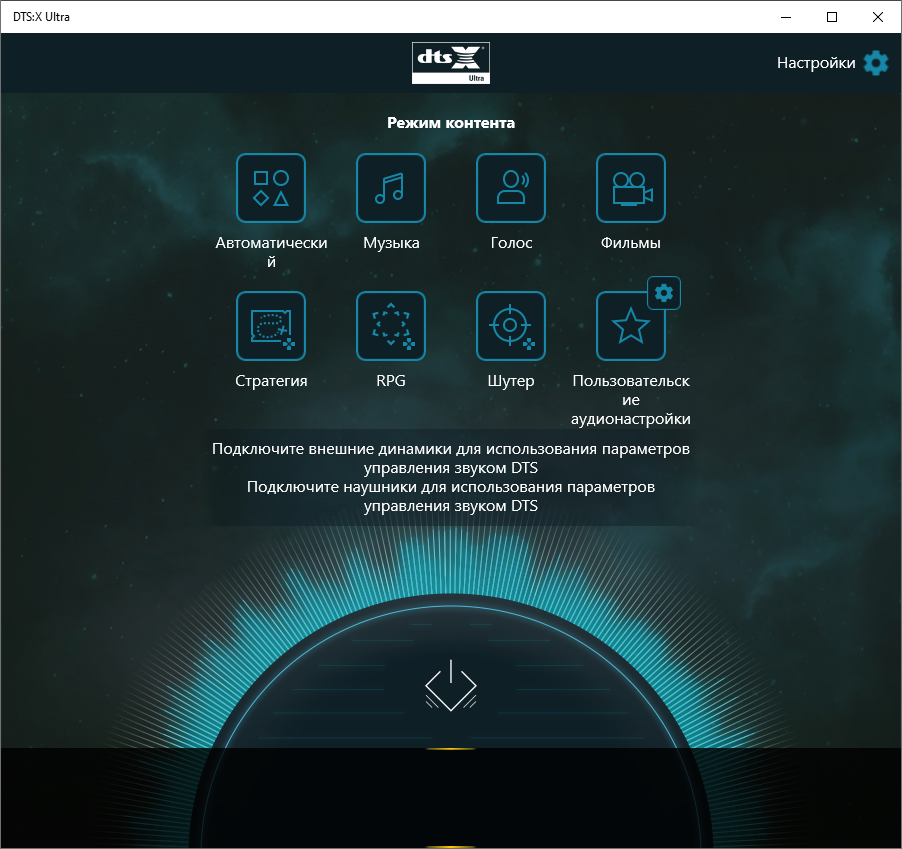

Надо еще отметить фирменную панель управления звуком DTS X, которая сопровождает текущий драйвер аудиотракта Realtek.

Другие утилиты Gigabyte в данном материале я рассматривать не стану, уже писал о них в предыдущих материалах по матплатам этого производителя.

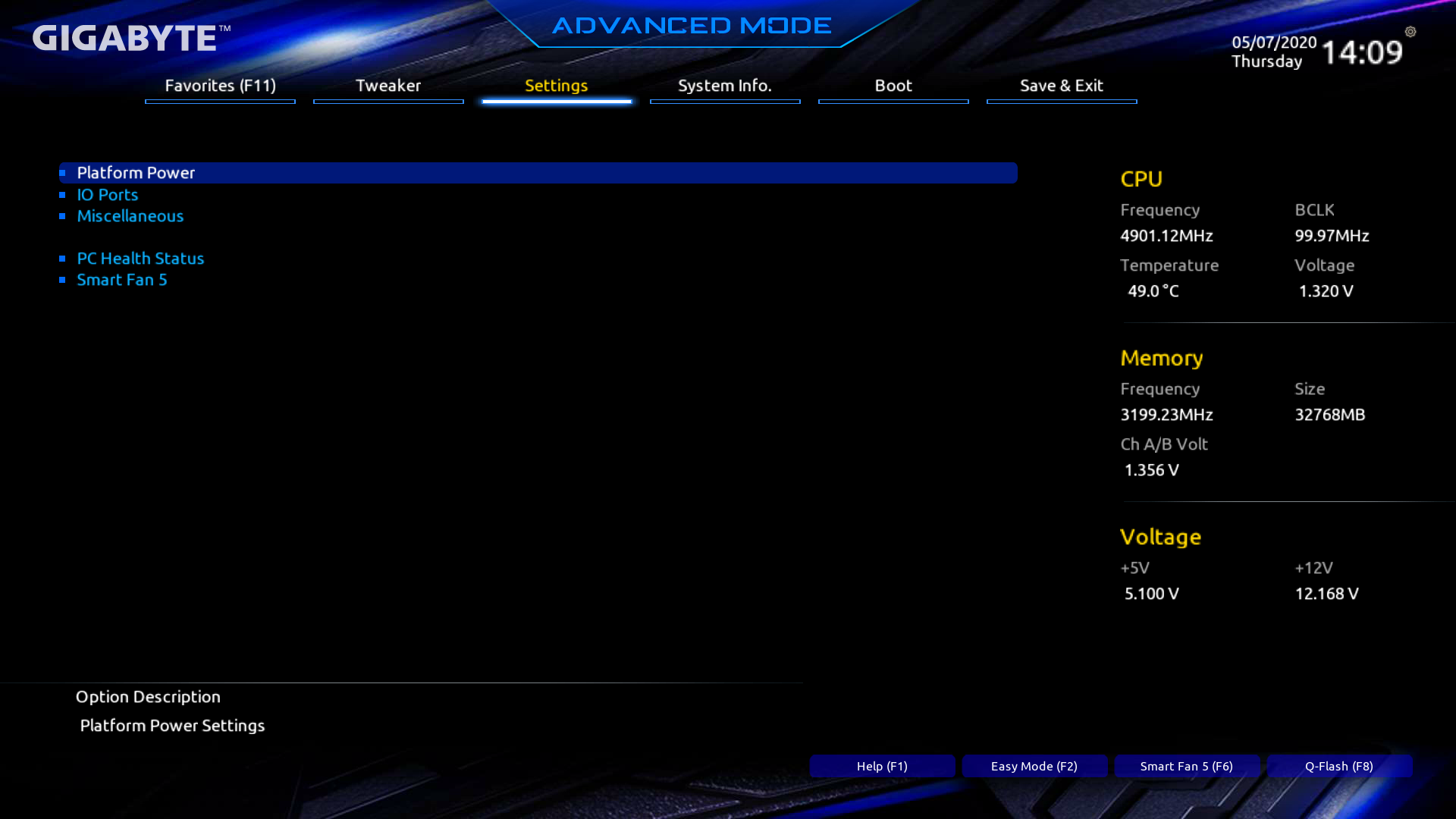

Настройки BIOS

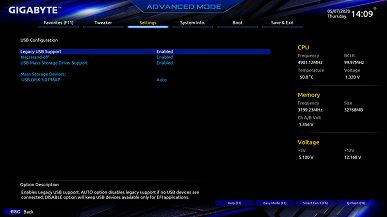

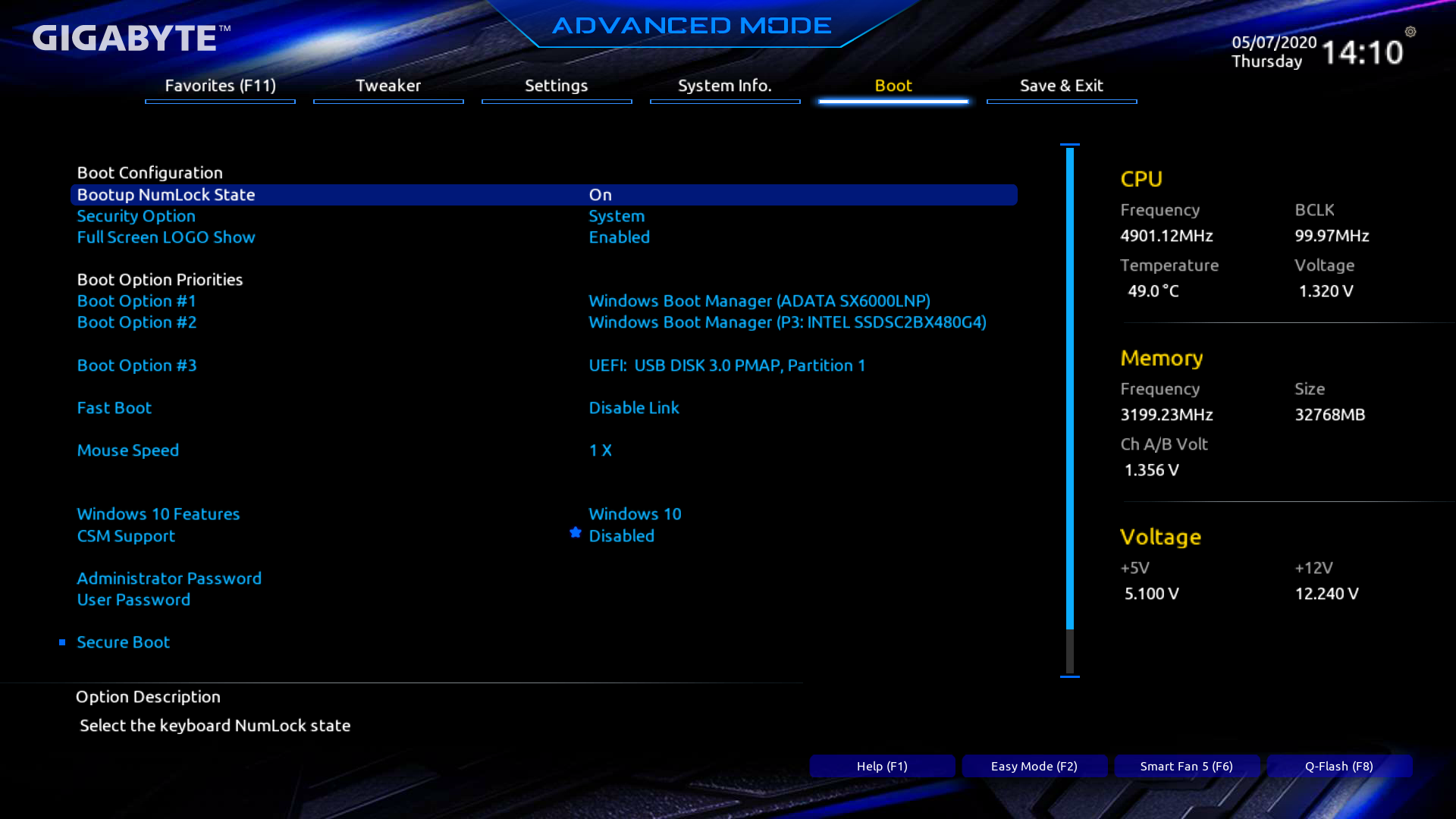

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

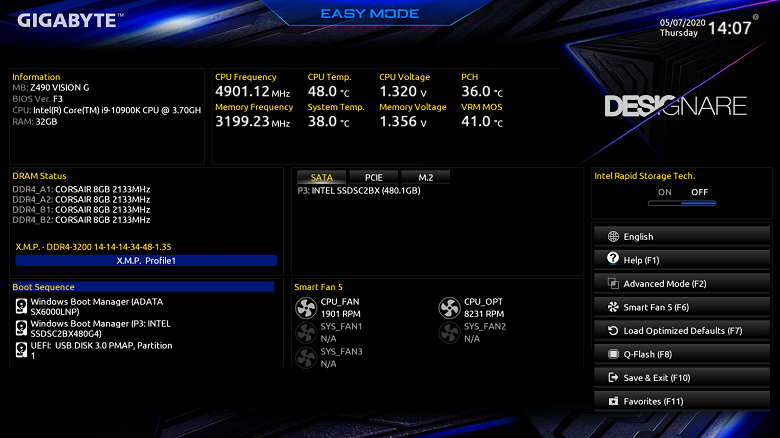

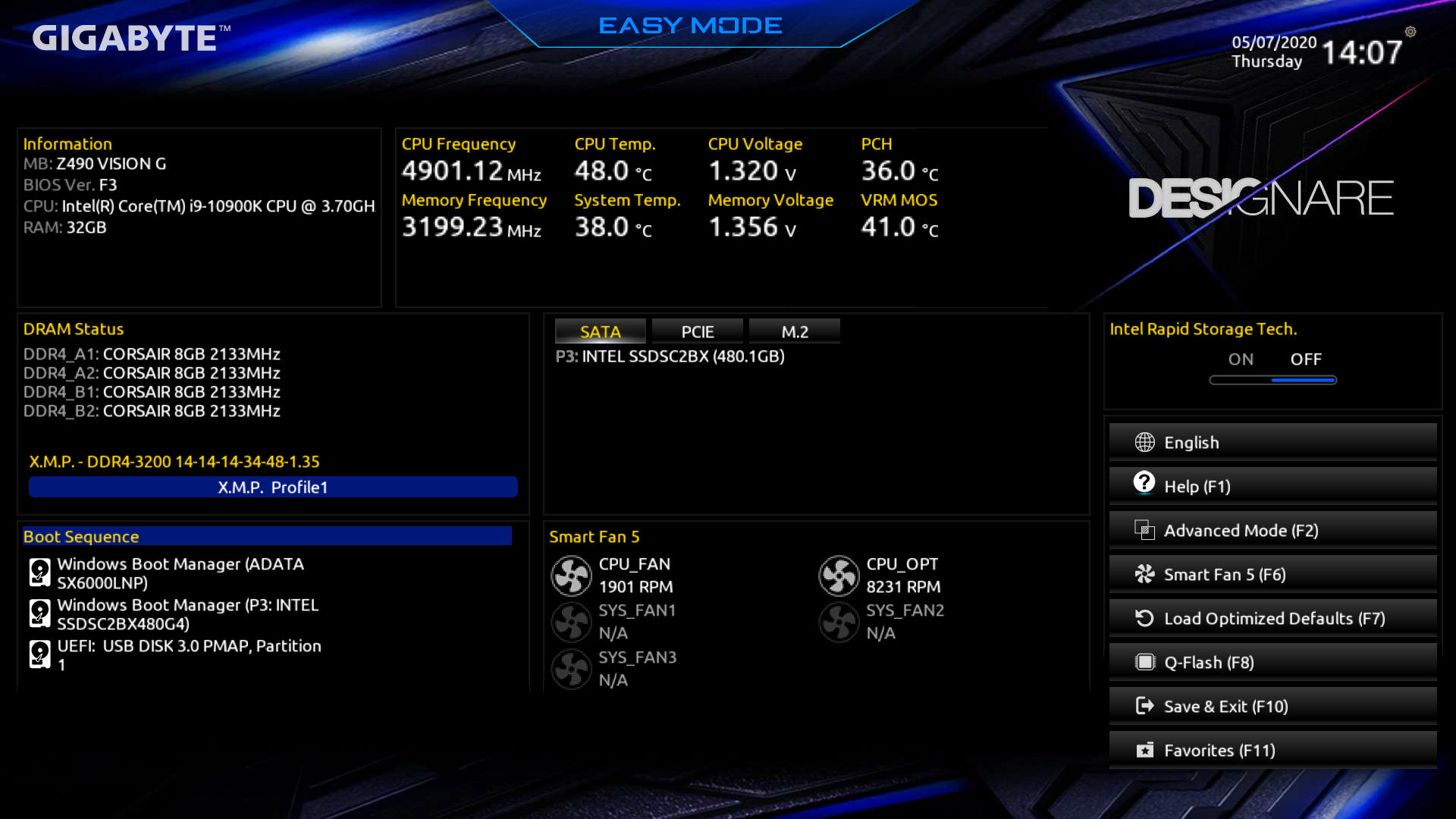

Попадаем в общее «простое» меню, где по сути одна информация (с легким выбором ряда опций), так что нажимаем F7 и попадаем уже в «продвинутое» меню. Забавно, что в дизайне меню UEFI еще не успели заменить «Designare» на новое название серии.

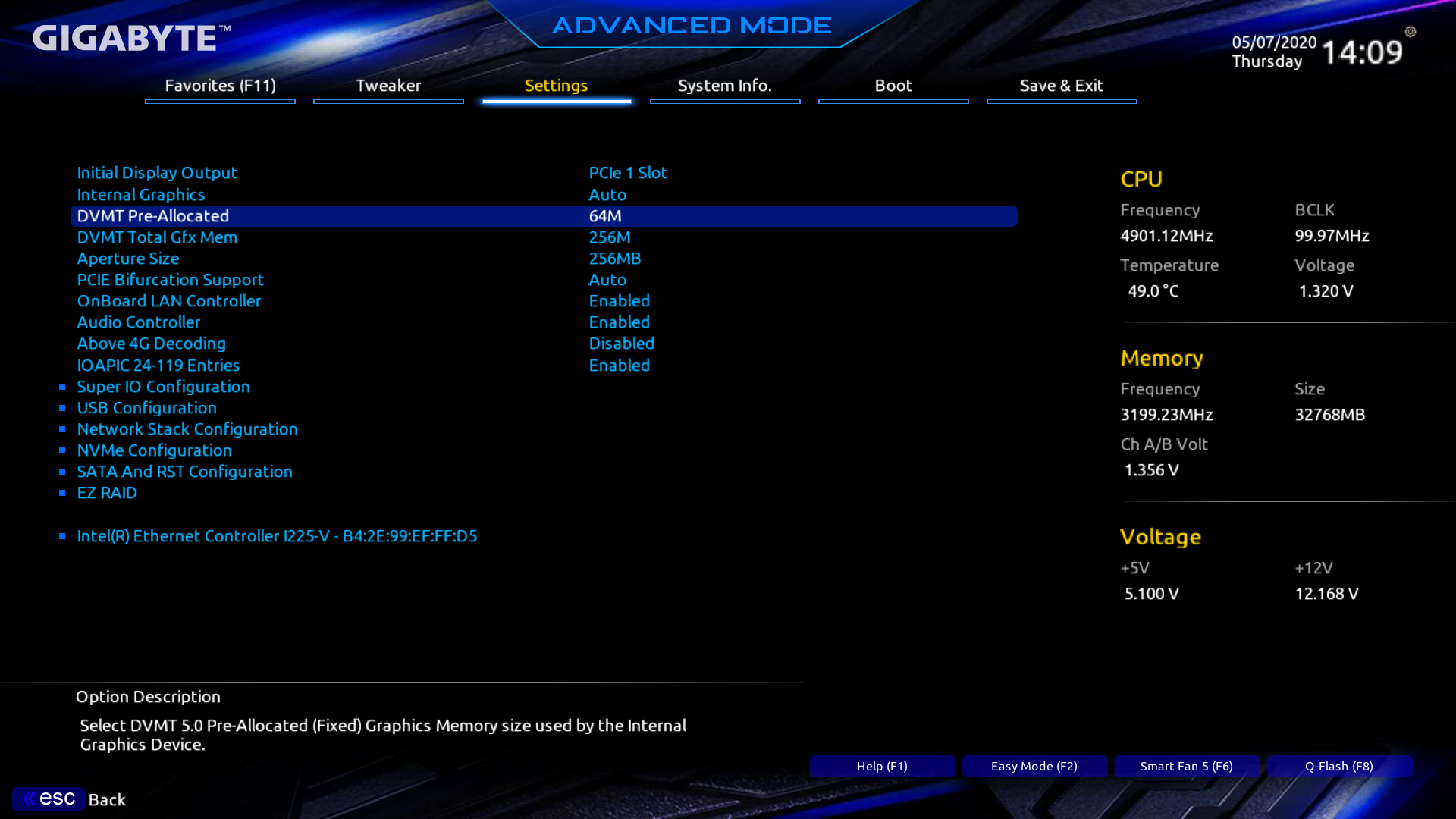

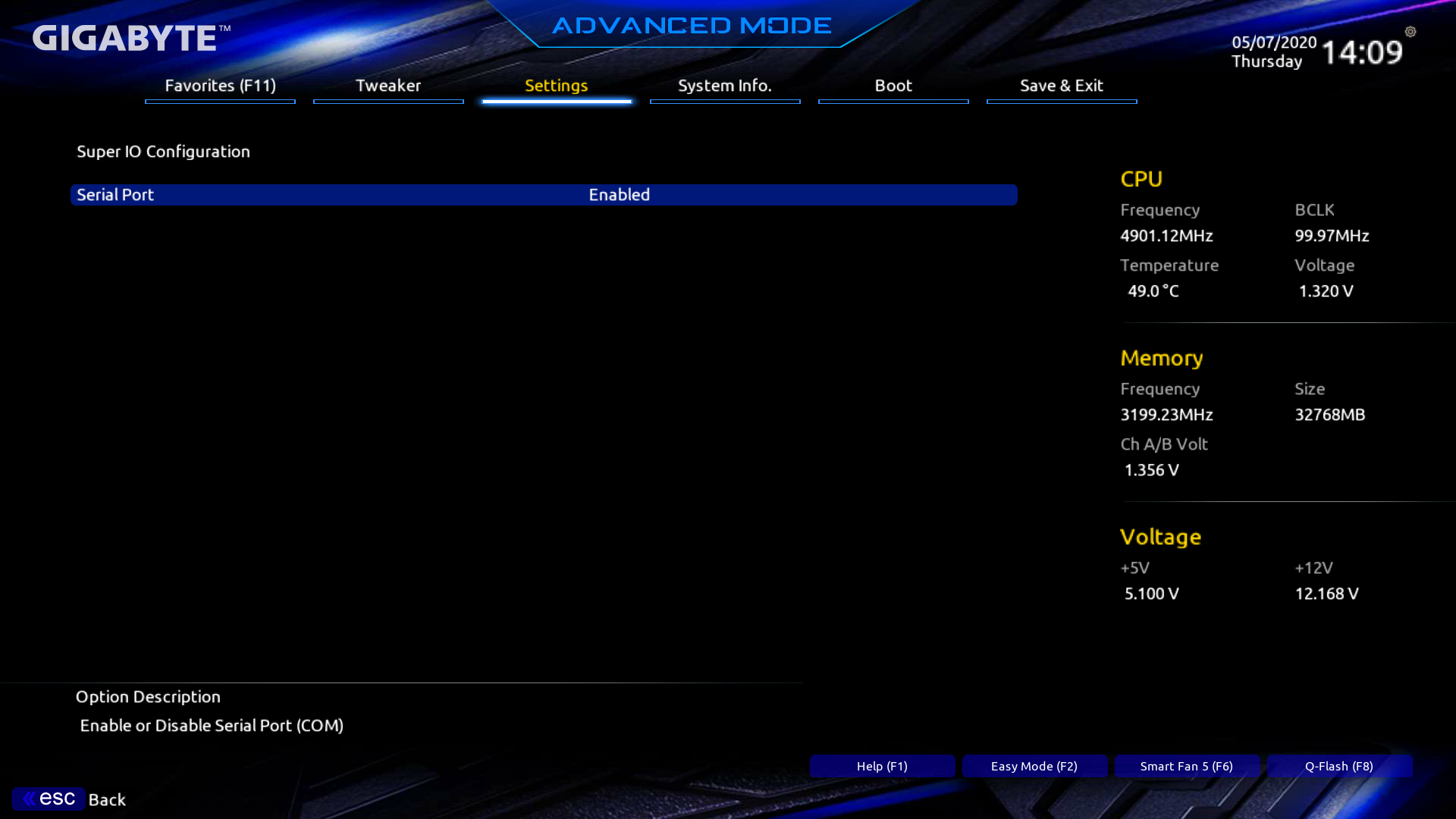

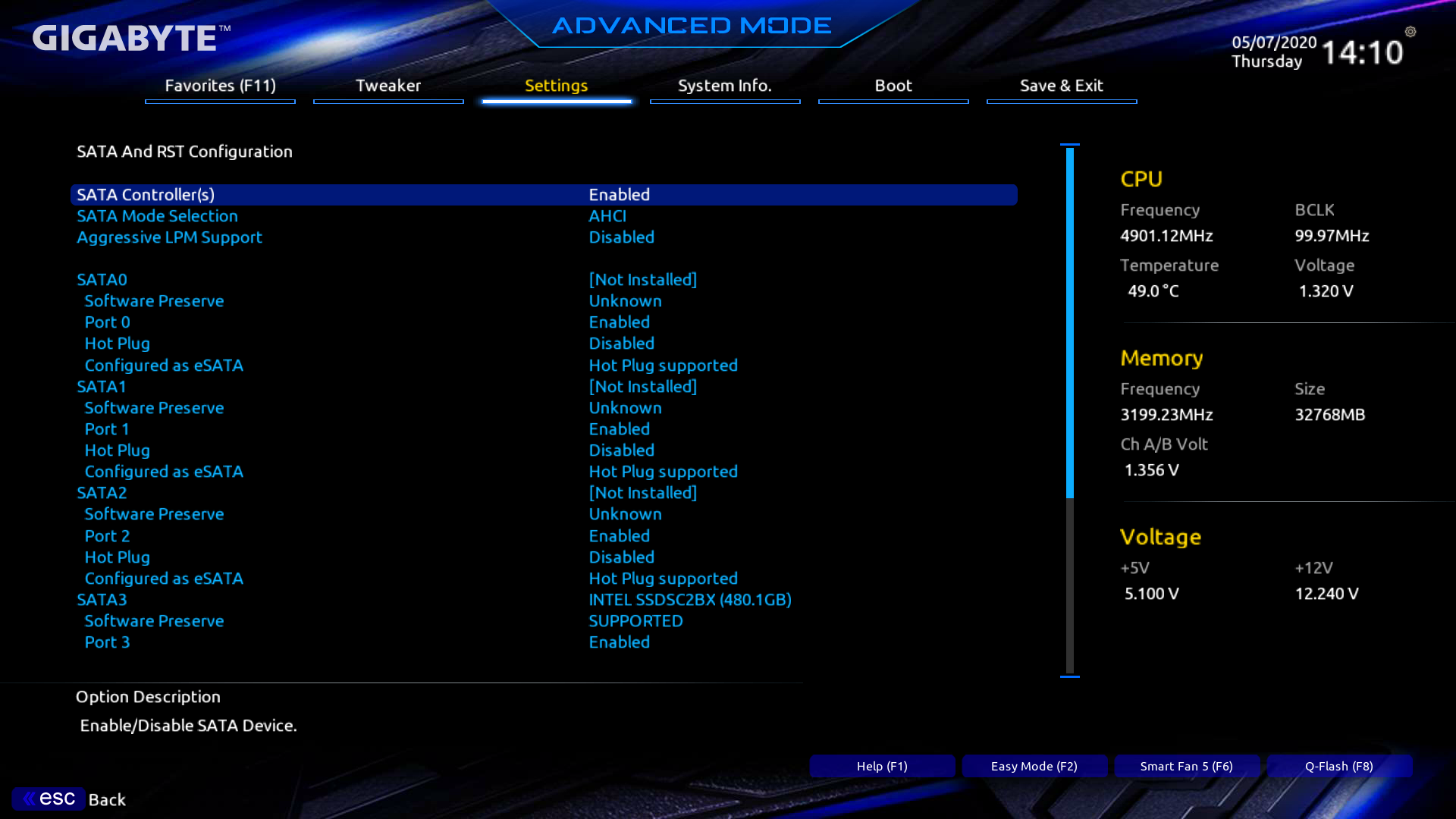

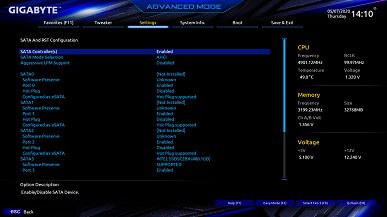

Расширенные настройки. В принципе стандартный набор позиций управления периферией, когда можно лишь в целом включать или выключать те или иные устройства, но настроить работу каждого порта USB, а также менять режимы работы слотов PCIe и M.2 — нельзя.

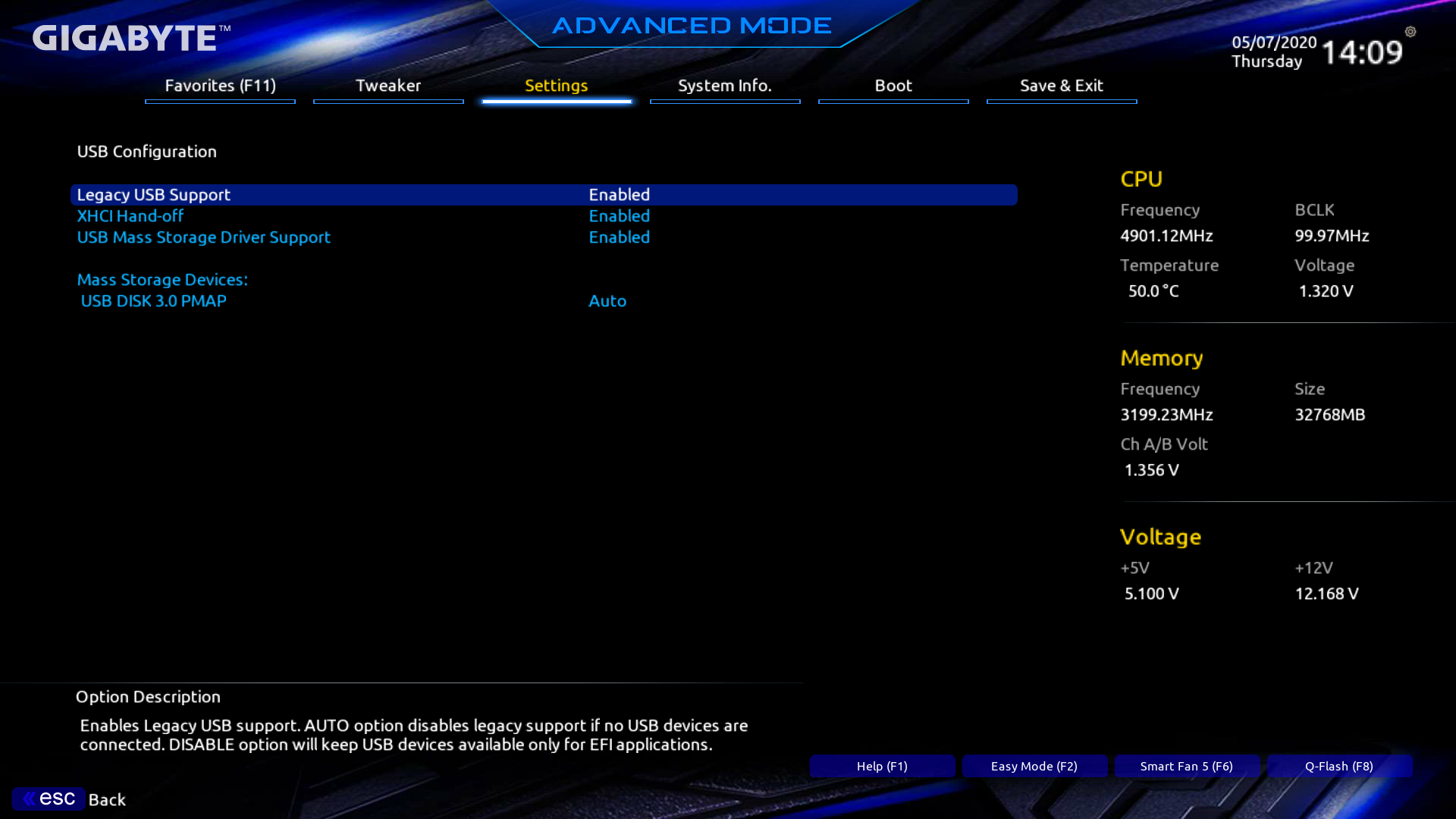

Мониторинг и опции загрузочного меню — всем хорошо известны. В разделе мониторинга можно настроить работу гнезд для вентиляторов.

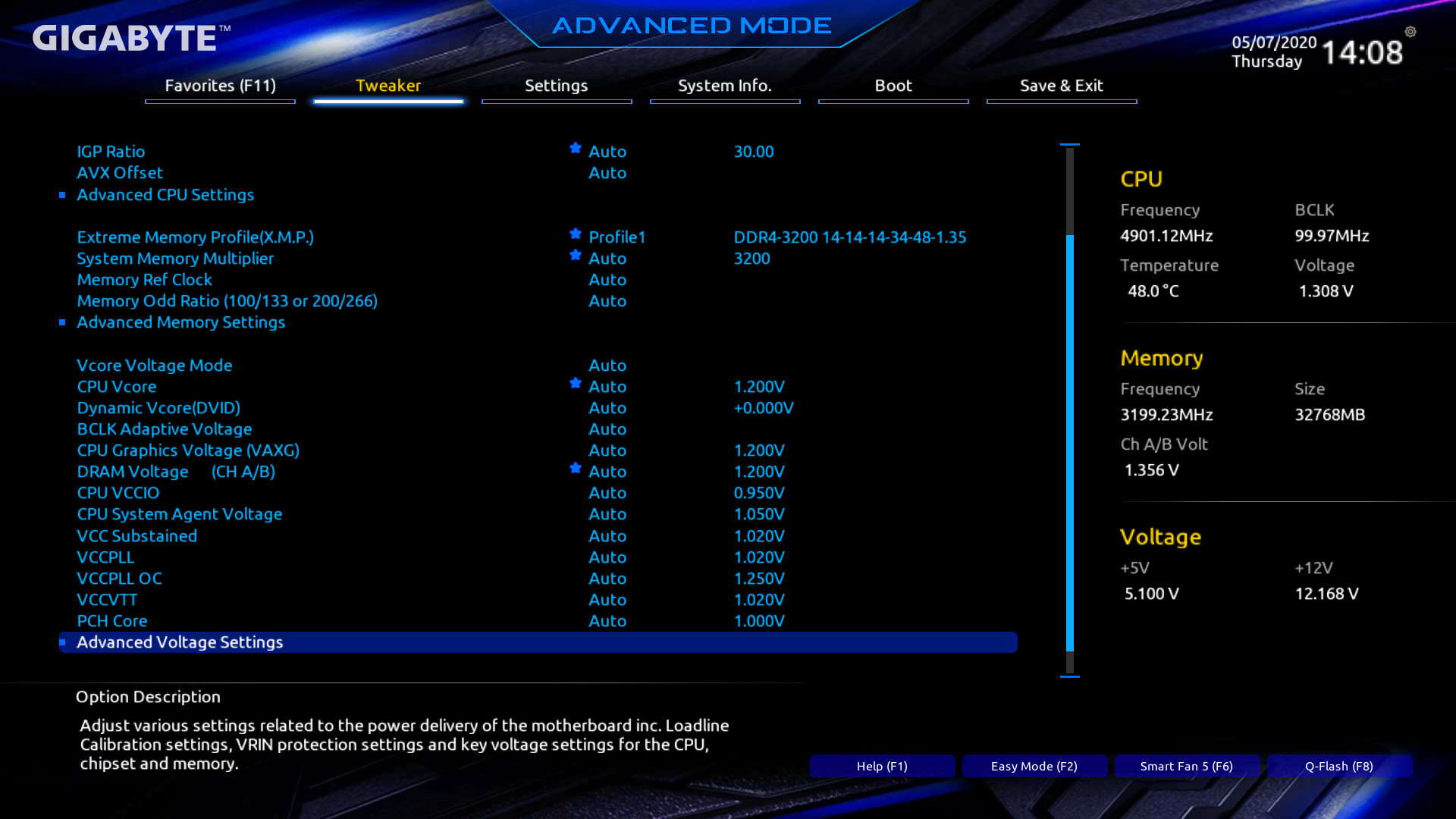

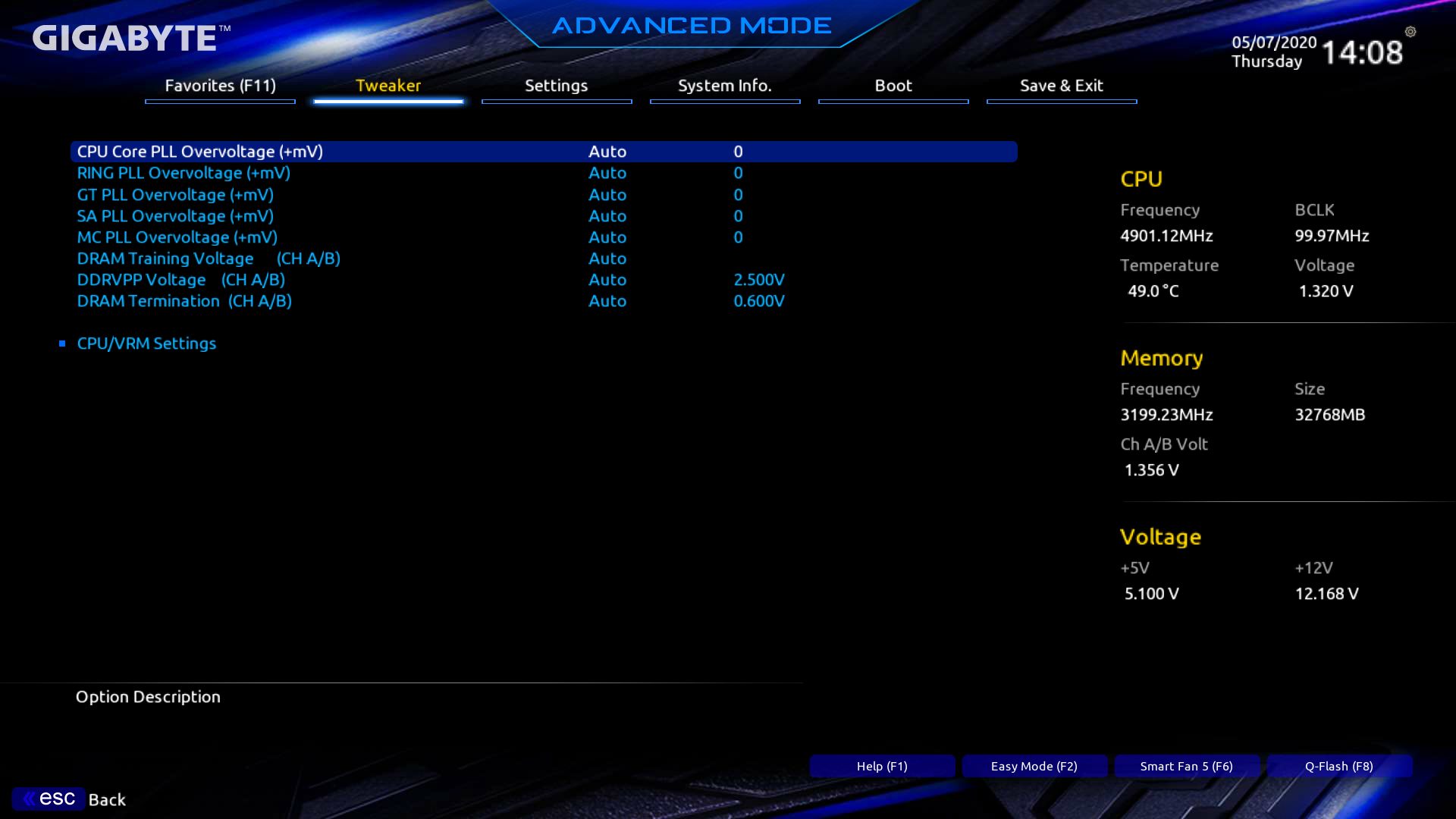

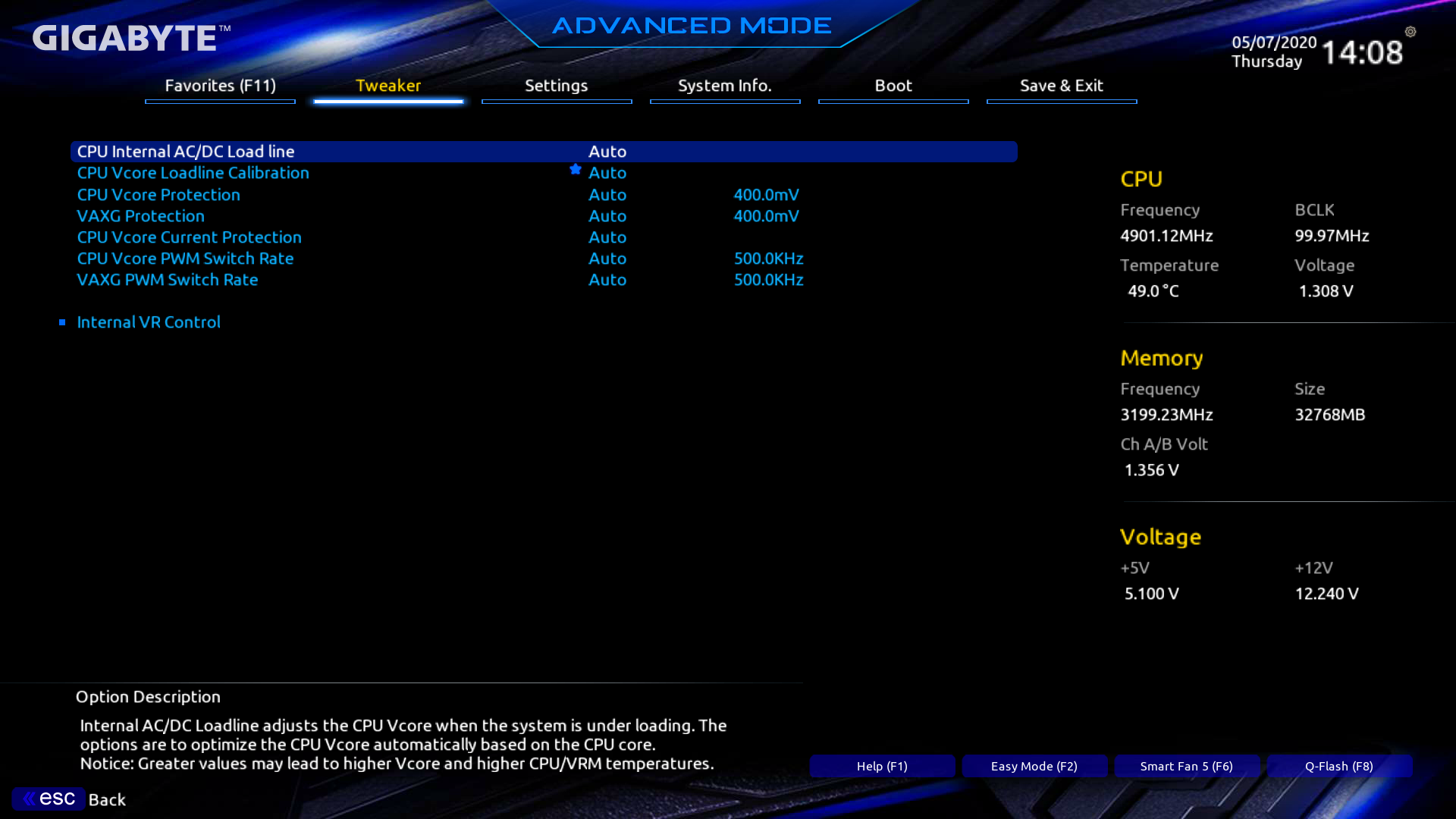

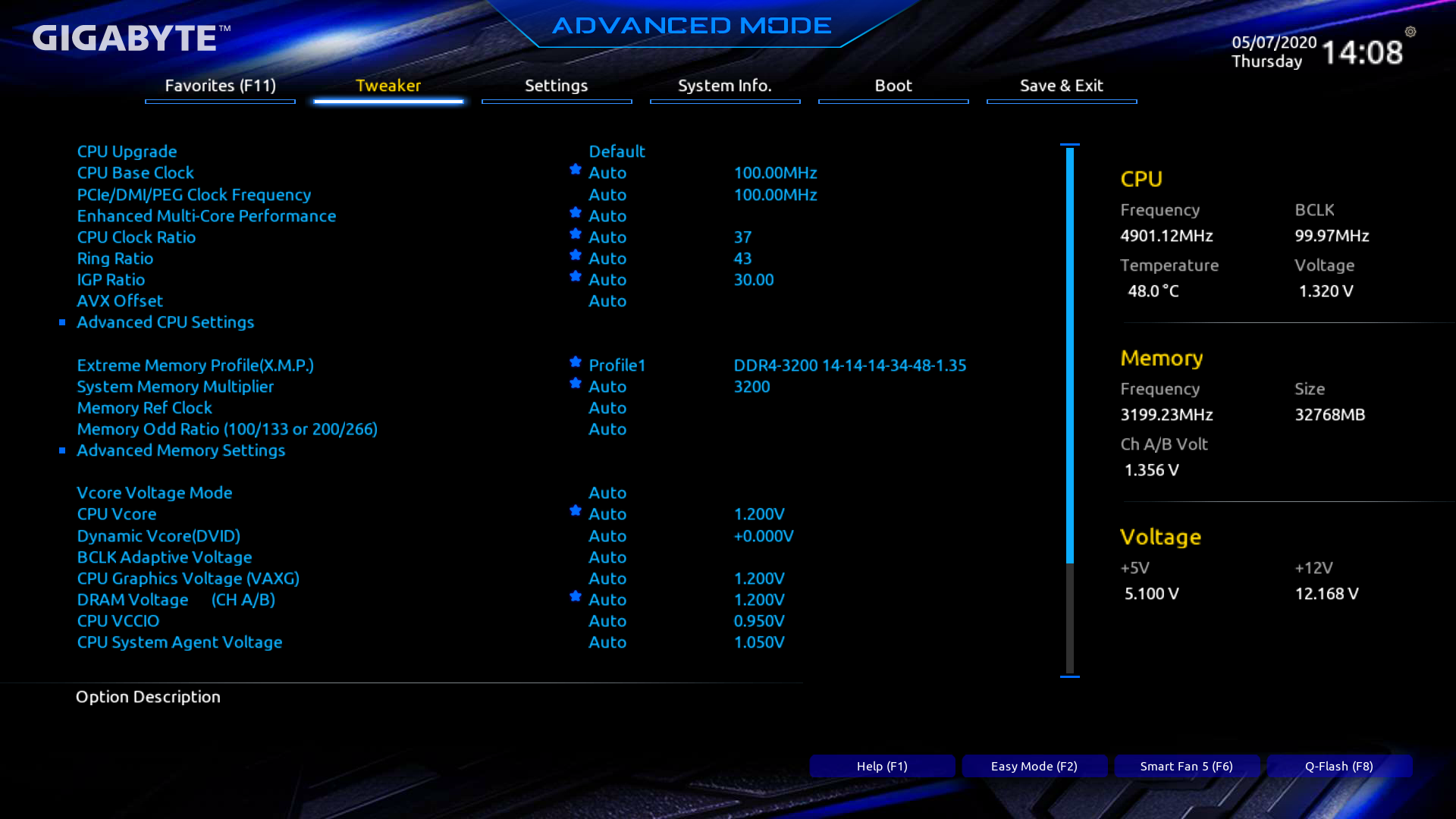

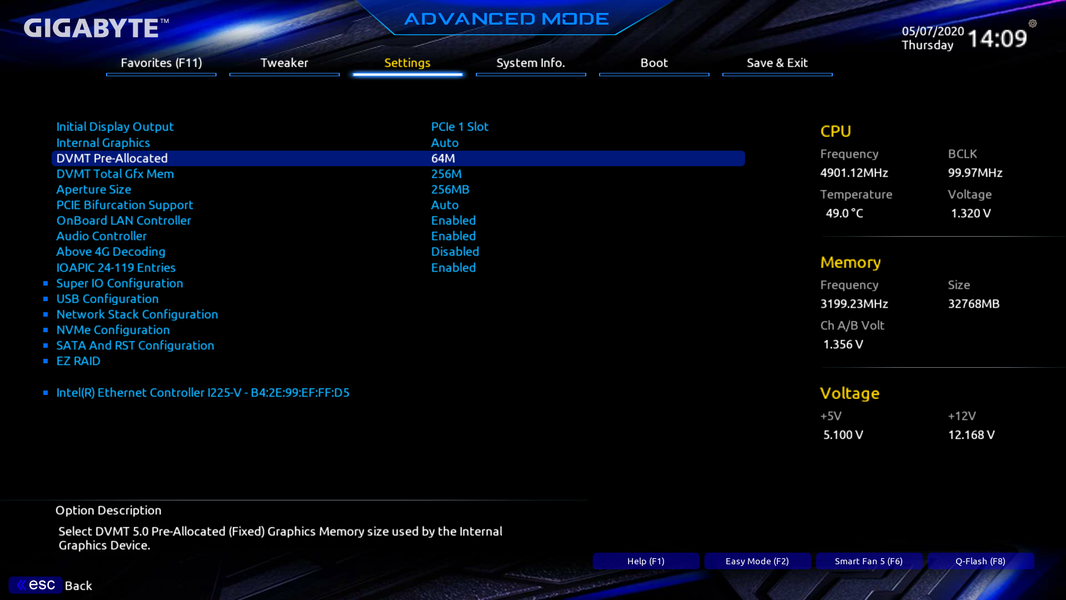

Опции по оверклокингу, как положено статусу этой платы, относительно скудны. Собственно, базовые все настройки управления частотами и вольтажами имеются. В целом снова отмечу, что для современных топовых процессоров наверно даже такие опции — бесполезны, ибо процессор сам по себе уже работает на сильно повышенных частотах (с помощью Intel TurboBoost, не говоря уж о MCE). Как показывает опыт, все будет упираться по сути в возможности системы охлаждения CPU.

Еще раз надо отметить технологию Multi-Core Enhancement (MCE), которая базируется на той же TurboBoost, однако подразумевает снятие любых ограничений по энергопотреблению, то есть частоты работы CPU могут подниматься максимально, пока не наступит ограничение по нагреву. Если кому важно оставаться в заданных лимитах TDP, то MCE следует отключать. По умолчанию стоит Auto.

Разгон

Полная конфигурация тестовой системы:

  • материнская плата Gigabyte Z490 Vision G;
  • процессор Intel Core i5-10600K 4,1—4,9 ГГц;
  • оперативная память Corsair UDIMM (CMT32GX4M4C3200C14) 32 ГБ (4×8) DDR4 (XMP 3200 МГц);
  • накопители SSD OCZ TRN100 240 ГБ и Intel SC2BX480 480 ГБ;
  • видеокарта Palit GeForce RTX 2070 Super GameRock и Gigabyte GeForce RTX 2080 Super Gaming OC;
  • блок питания Corsair AX1600i (1600 Вт) Вт;
  • СО Cooler Master MasterLiquid ML240P Mirage;
  • телевизор LG 43UK6750 (43″ 4K HDR);
  • клавиатура и мышь Logitech.

Программное обеспечение:

  • операционная система Windows 10 Pro (v.1909), 64-битная
  • AIDA 64 Extreme
  • HWInfo64
  • Adobe Premiere CS 2019 (рендеринг видеоролика)

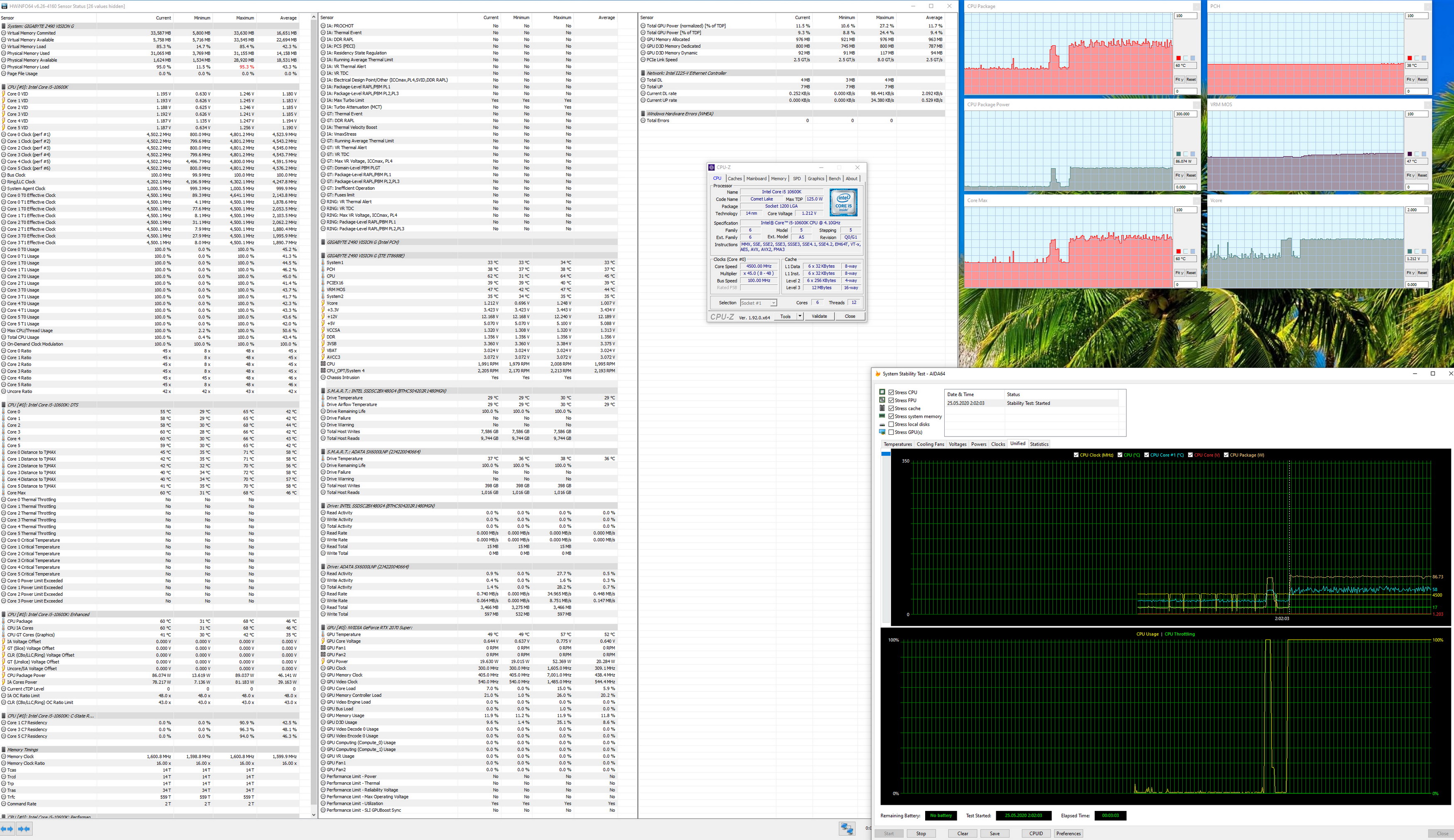

Запускаем все в режиме по умолчанию (MCE включен в авто-режиме). Затем нагружаем тестом от AIDA.

Несмотря на приличную систему питания, плюс включенный MCE, Intel TurboBoost поднял частоты всех ядер до всего до 4,5 ГГц (это-то с 4,1 по умолчанию!). Негусто... Температурные параметры у всех элементов матплаты — в норме (блок VRM и чипсет Z490 не нагревались выше 45 °C). Процессор выше 66 °C не нагревался. Помним, что TurboBoost «щупает» системы питания и охлаждения и ставит частоты, исходя из этих рамок. Почему при таком слабом нагреве процессора не были выставлены более высокие частоты — понятно, матплата все же не для разгонов.

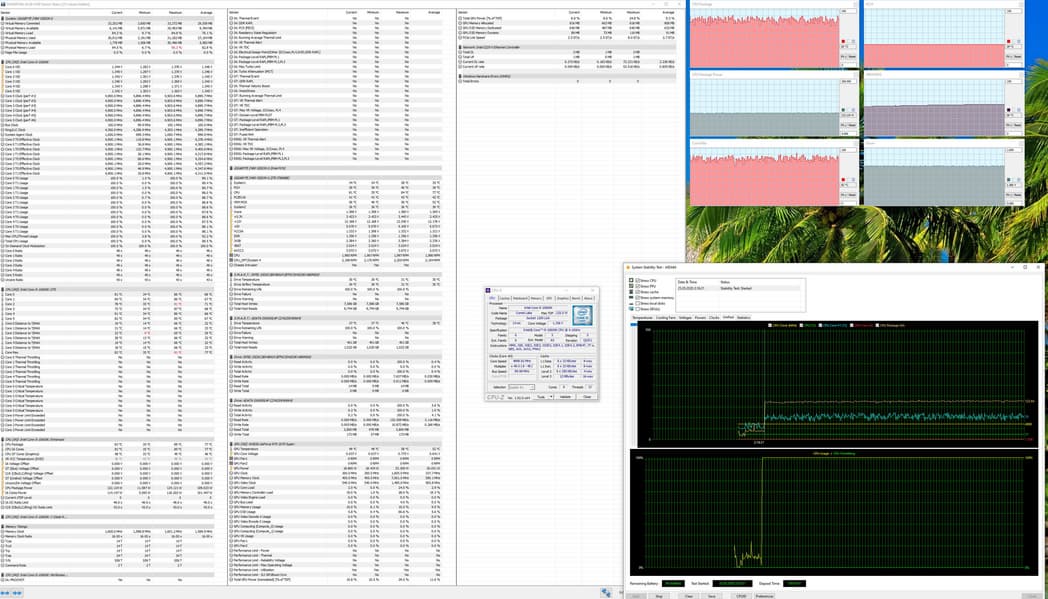

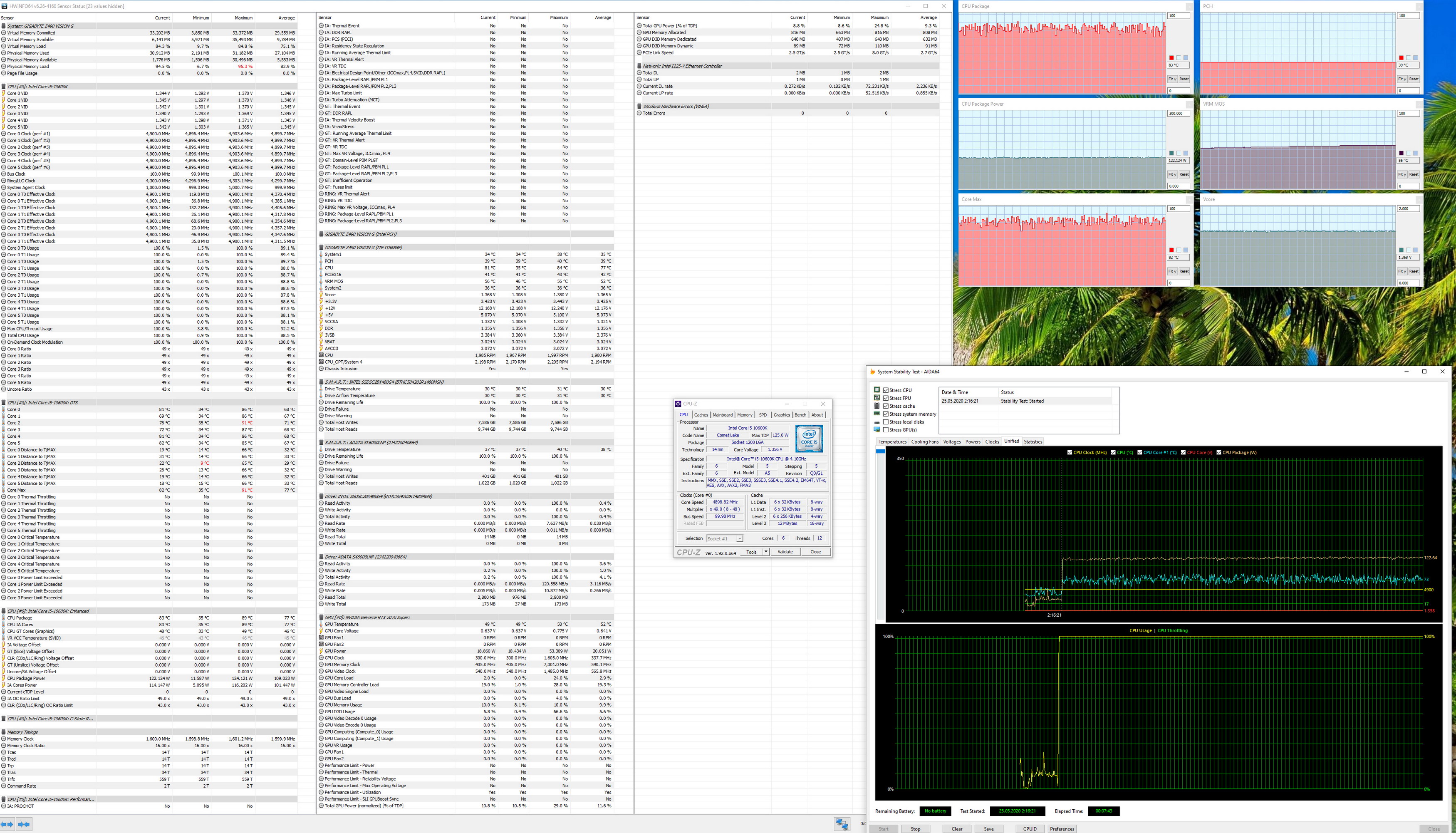

Далее я пробовал выставить 5,2 ГГц по всем ядрам — зависло, даже 5,0 ГГц давали нестабильную работу системы. Только 4,9 ГГц по всем ядрам выдали нормальную стабильность.

И остались непонятки: почему выше 4,9 ГГц уже нет нормальной работы: нехватка охлаждения? — нет, ЖСО способна охлаждать нормально до 220 Вт точно, а тут потребление не выходило за рамки 122-125 Вт. При этом видим, что при 4,9 ГГц некоторые ядра сумели «прогреться» до 90 и выше градусов. И ЖСО работала на максимуме. При этом очевидно, что на 5,0 ГГц по всем ядрам возможен легкий троттлинг, но все же стабильность в работе должна присутствовать, а ее не было. Возможная причина в системе питания, которая явно в автоматическом режиме «недодает» вольтаж, скорее всего на блок контроллеров. Однако это вполне могло быть заложено разработчиками: данная плата — не для разгонов.

Выводы

Gigabyte Z490 Vision G — одна из плат рабочей серии Vision под новый сокет LGA1200. Она обещает стоить около 17-20 тысяч рублей, что для решений на топовом новом чипсете Z490 — уровень как минимум средний, если не вообще бюджетный (дешевле 15 тысяч рублей плат на Z490, пожалуй, не будет вообще).

Функциональность у Gigabyte Z490 Vision G для своего уровня весьма хороша, плата предлагает 17 портов USB разных видов (включая 5 очень быстрых USB 3.2 Gen2), 3 слота PCIe х16 (из которых первые два получают 16 линий PCIe от процессора с возможностью создать Nvidia SLI или AMD CrossFire, а третий работает только в режиме х4), 2 слота M.2, 6 портов SATA. Система питания процессора включает 12 честных фаз для ядра и способна обеспечить работу любых совместимых процессоров. Плата хорошо охлаждается, имеет 5 разъемов для подключения вентиляторов и помп, а все накопители в слотах M.2 оснащены радиаторами. Сетевые возможности относительно скромные: всего один проводной контроллер, хоть и 2,5-гигабитный.

Также в плюсы этой платы надо добавить неплохую подсветку, включая широкие возможности для подключения дополнительных RGB-устройств.

В целом плата получилась, как мне кажется, интересной для тех, кому геймерские штучки не нужны, «прибамбасы» для энтузиастов — тем более, но нужен относительно мощный ПК чисто для работы со сложными приложениями, требующими приличную вычислительную способность CPU плюс поддержку быстрой памяти. К тому же плата относительно дешева.

Благодарим компанию Gigabyte Russia
и лично Марию Ушакову
за предоставленную на тестирование плату

Для тестового стенда:
ЖСО Cooler Master MasterLiquid ML240P Mirage предоставлена компанией Cooler Master
блок питания Corsair AX1600i (1600W) предоставлен компанией Corsair
термопаста Noctua NT-H2 предоставлена компанией Noctua

26 мая 2020 Г.
