Каждый наш обзор по очередной материнской плате нацелен на исследование внутреннего устройства платы, как все там внутри работает, на что способная система питания, с каким ассортиментом периферии, а также программных средств она попадает к потребителю.
Исследование процессоров — в своем разделе.
Платформа AMD AM5 уже существует несколько лет, в последний раз получила развитие в виде поколения процессоров Ryzen 9xxx. и линейки системных чипсетов от AMD серии 8xx.
Ниже приведена таблица основных характеристик старших чипсетов платформы AM5.
| Особенности | B650/B650E | X870 | X670/X670E | X870E |
|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | |||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | |||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | |||
| Версия PCIe (чипсет) | 3.0 & 4.0 | |||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | |||
| Количество каналов ОЗУ | 2 | |||
| Максимальное количество слотов ОЗУ | 4 | |||
| Максимальный объем ОЗУ | 192 ГБ | |||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | |||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.
Чипсет AMD X870E полностью аналогичен AMD X670E (даже используются одни и те же физические микросхемы). Разница – чисто маркетинговая: материнские платы, основанные на X870E, обязательно должны иметь контроллер USB4 (в случае с X670E наличие такого контроллера было опциональным).

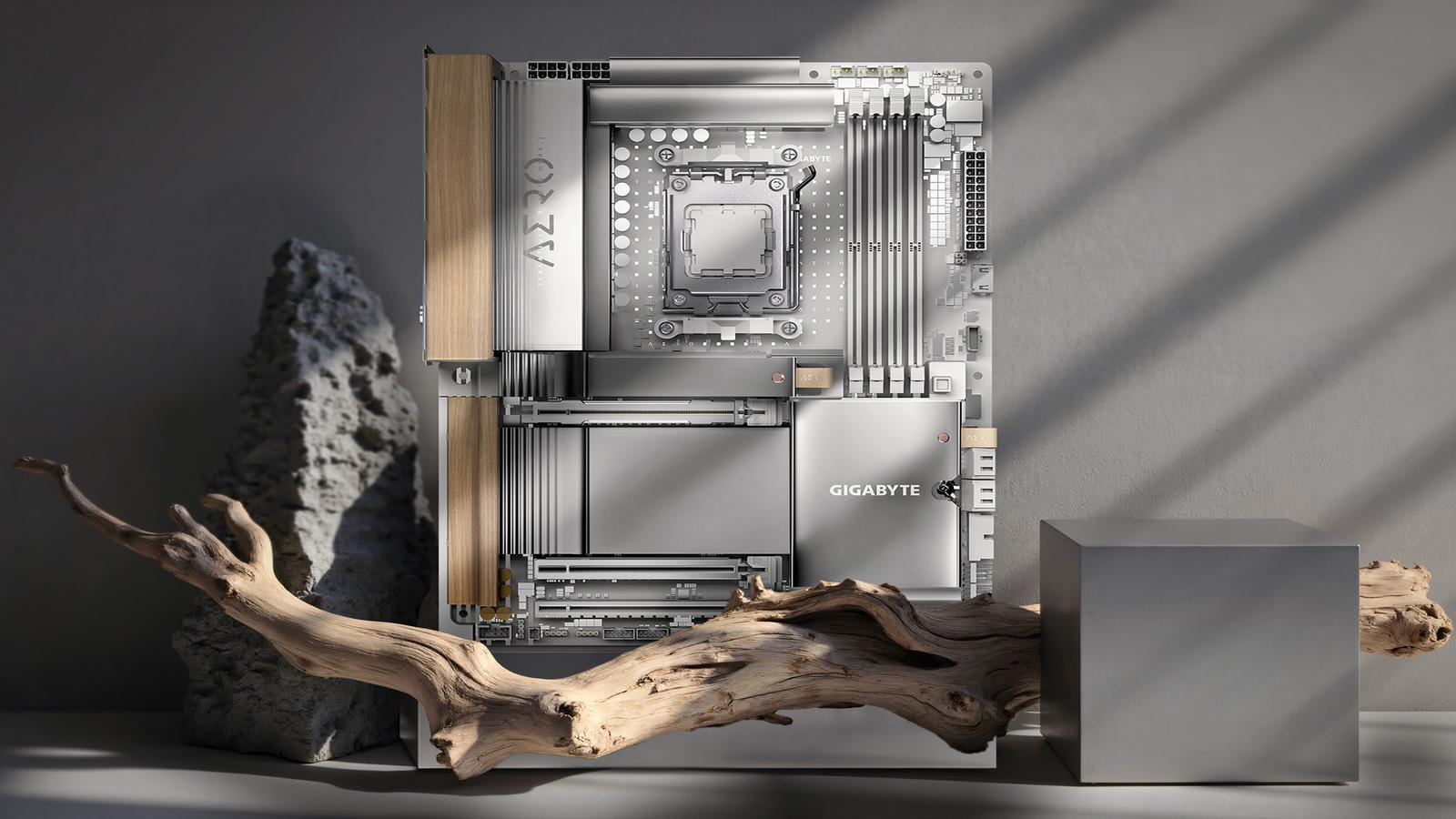

Сегодня у нас на рассмотрении продукт из серии Aero от компании Gigabyte, а именно Gigabyte X870E Aero X3D Wood. Суффикс X3D в названии нам говорит о том, что плата имеет какие-то особенности для работы с процессорами серии Ryzen 9xxx X3D, а суффикс Wood вещает, что материнка деревянная (шутка), то есть что-то деревянное на ней явно присутствует.
Gigabyte X870E Aero X3D Wood поставляется в привычной картонной коробке, но вот с дизайном, как мне кажется, перестарались. Хотели подчеркнуть наличие неких «фишек» из дерева, сделав дизайн упаковки цвета дерева, однако смотрится как раз наоборот, как некое очень дешевое решение, для которого не стали тратиться на яркое оформление. Могли бы какой-то красивый фон деревянного среза, что ли, сделать... Комплект размещен под платой в отдельном отсеке.

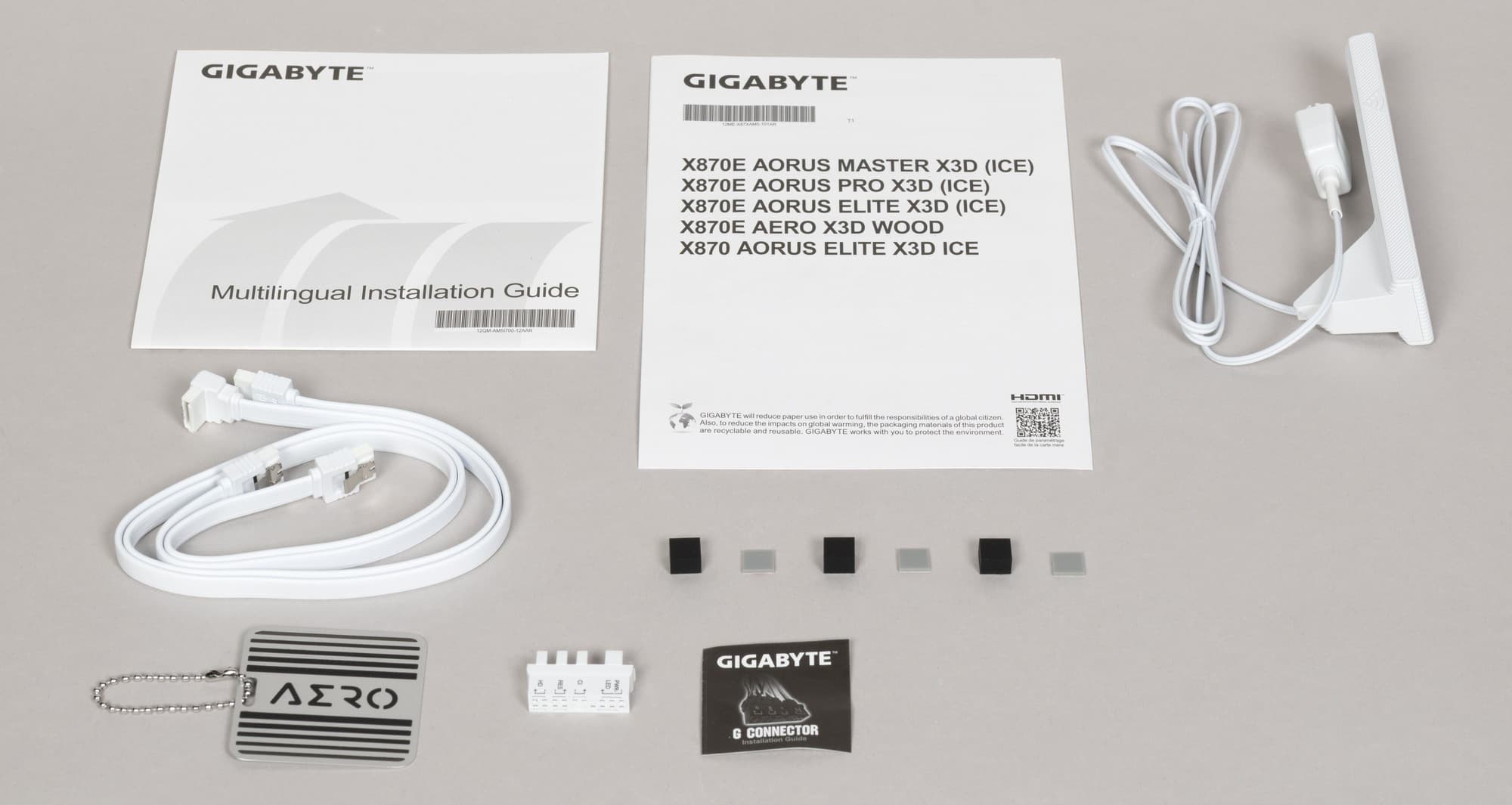

Комплект поставки относительно скромен: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, фирменный адаптер G-connector для передней панели, запасные опоры для модулей M.2, бонусные стикер и брелок.
ПО не поставляется, это уже и не нужно, ибо последние версии драйверов и утилит следует устанавливать с вебсайта производителя.

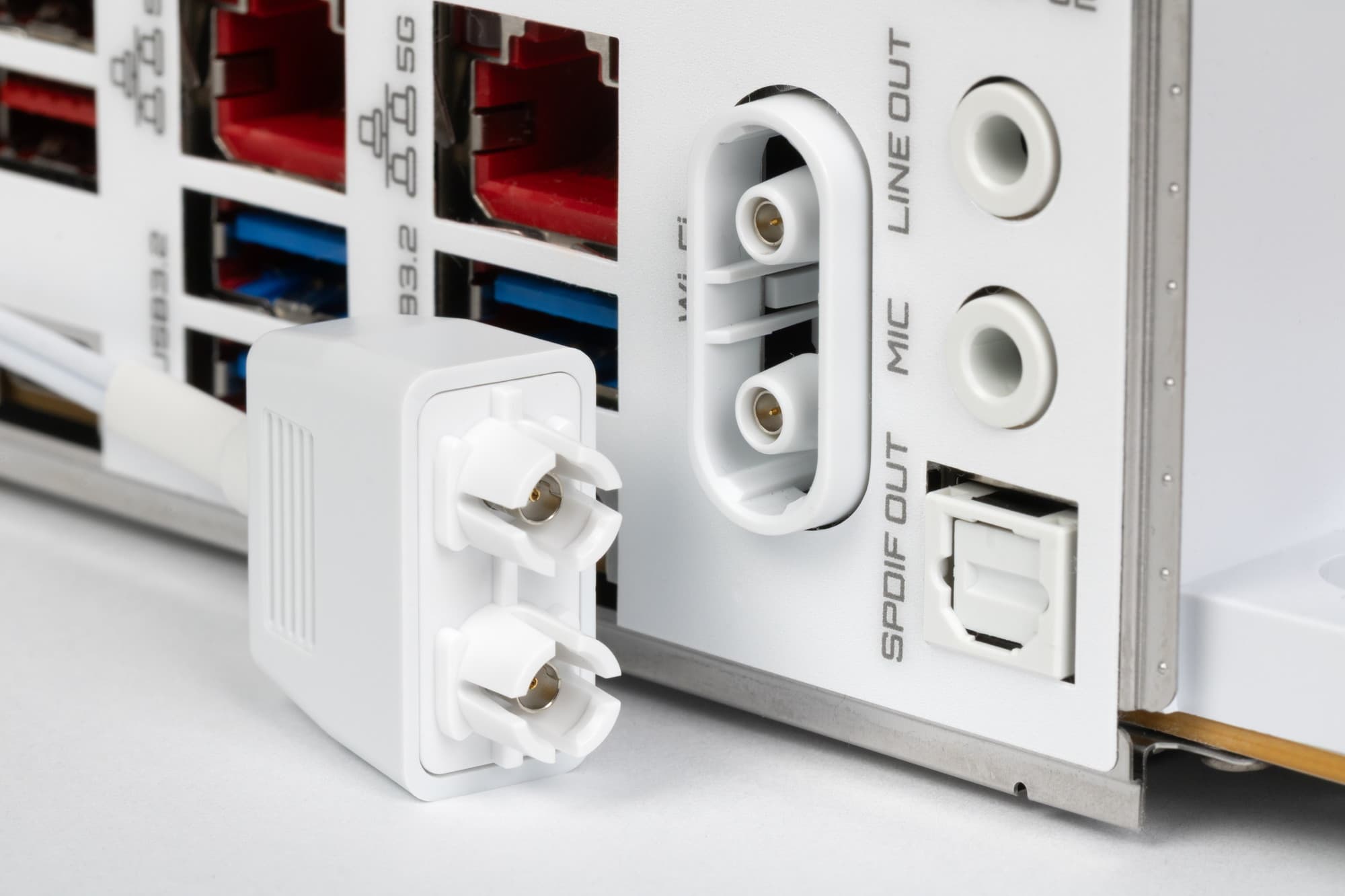

Гнезда для подключения антенный беспроводного сетевого подключения WiFi7 имеют новый дизайн: штекеры от антенны вставляются и удерживаются пластиковыми замками, а не привинчиваются, как ранее.

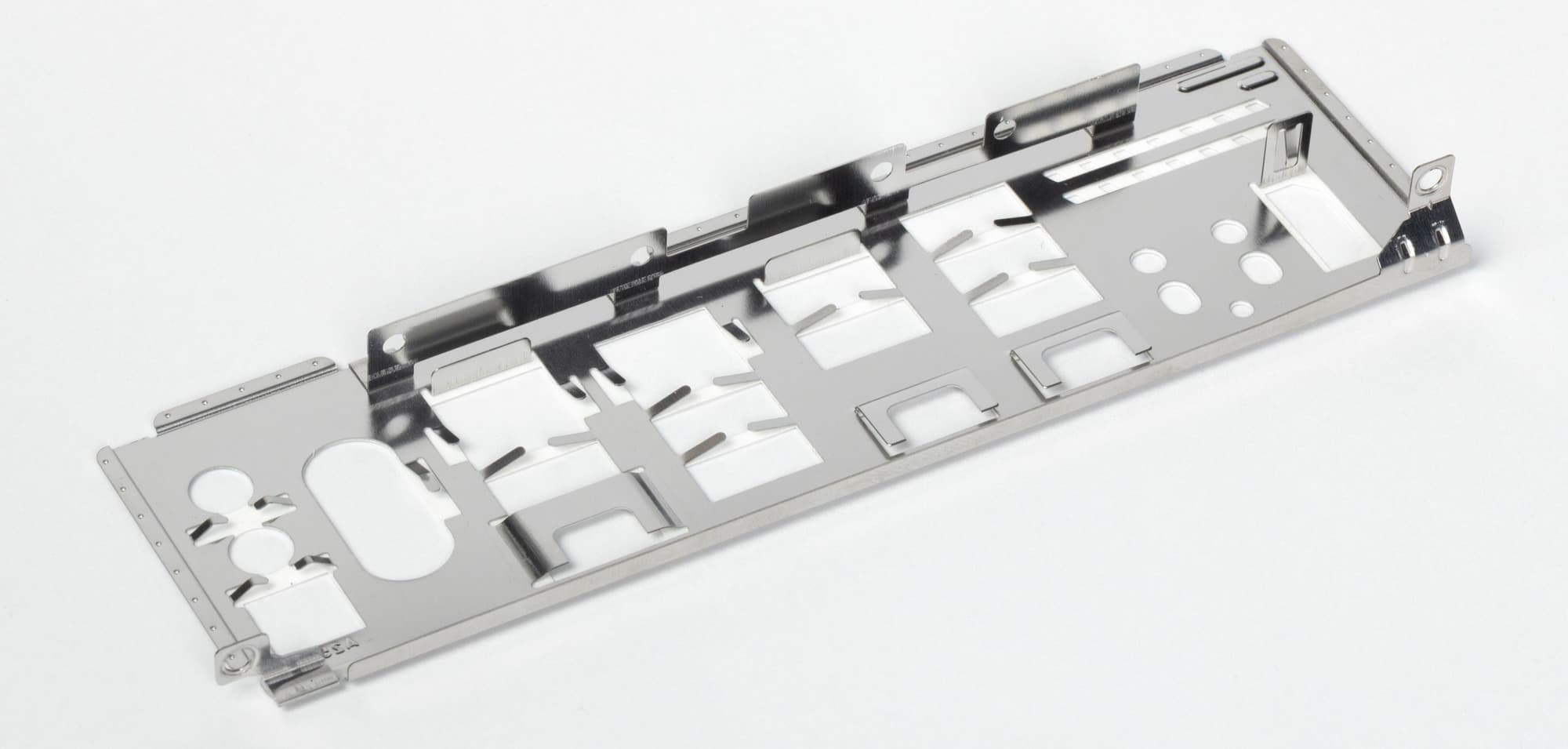

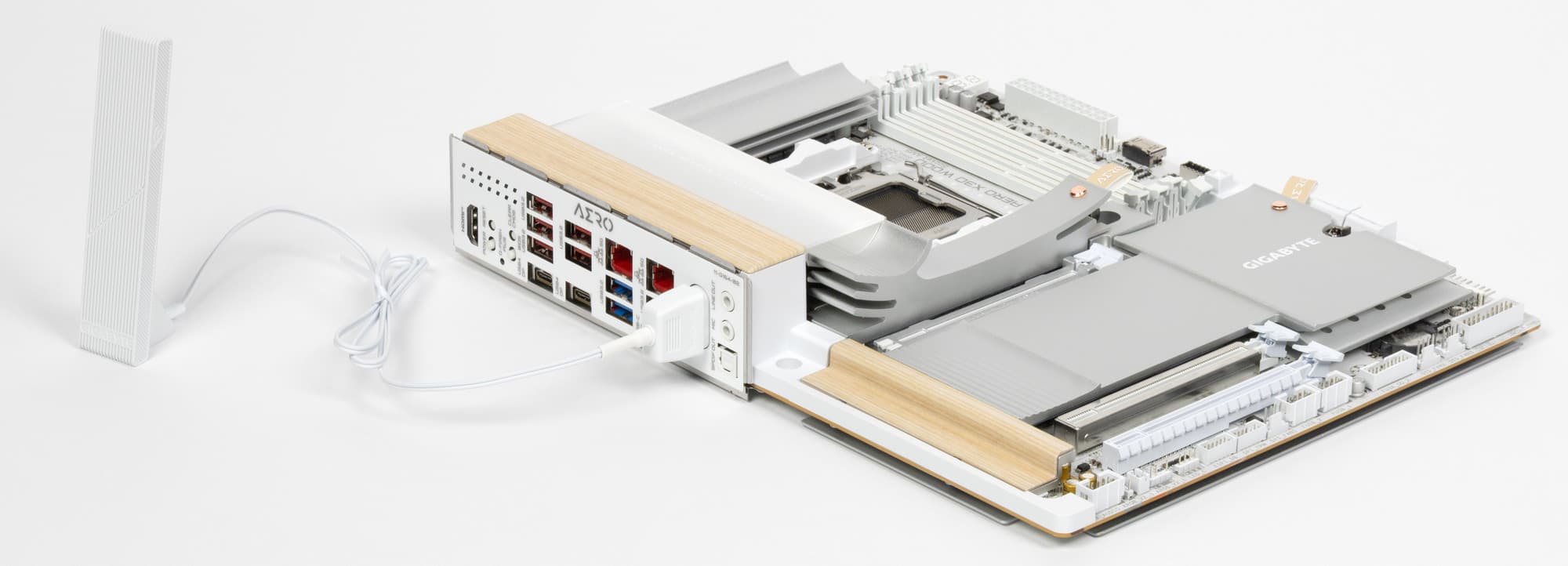

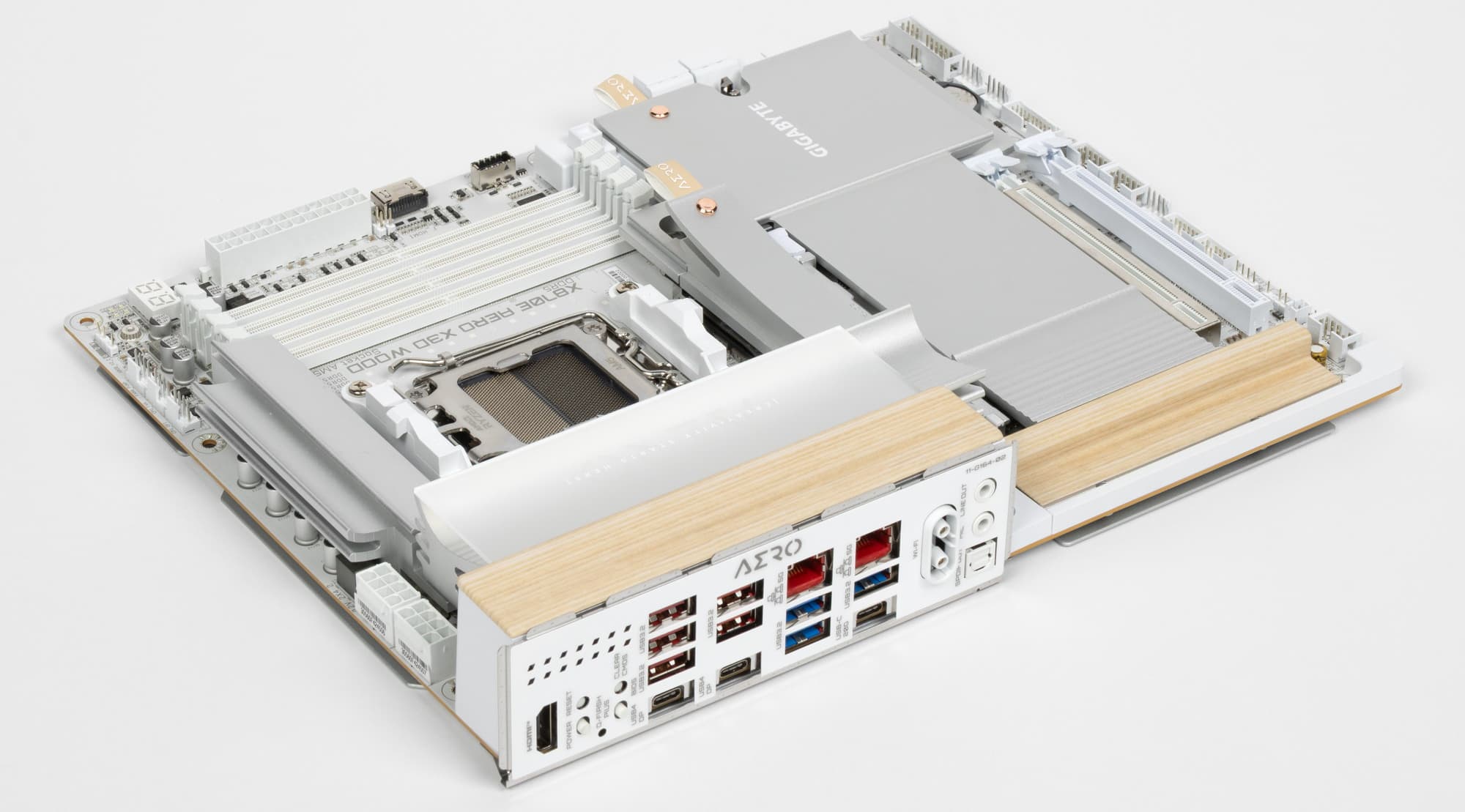

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

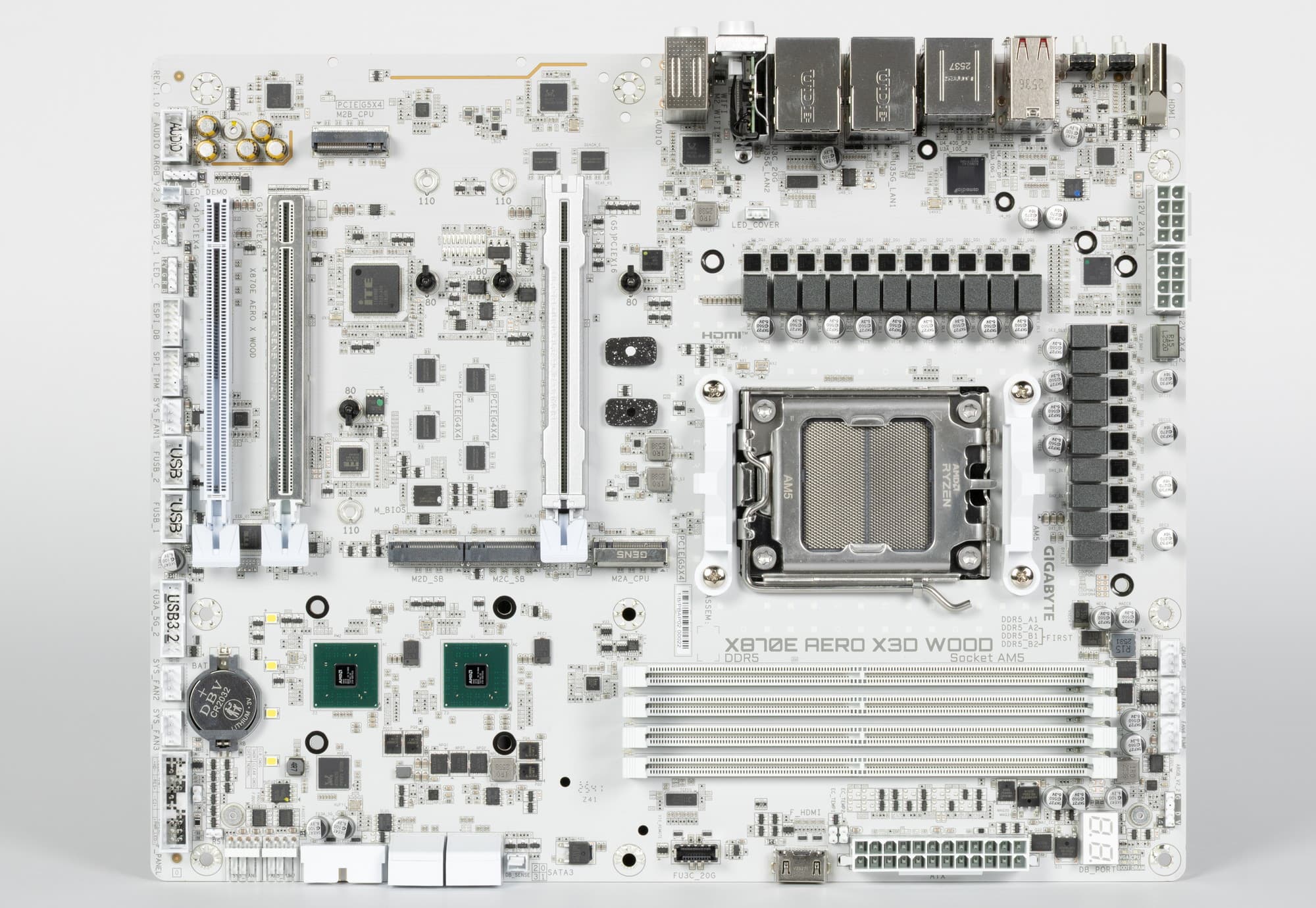

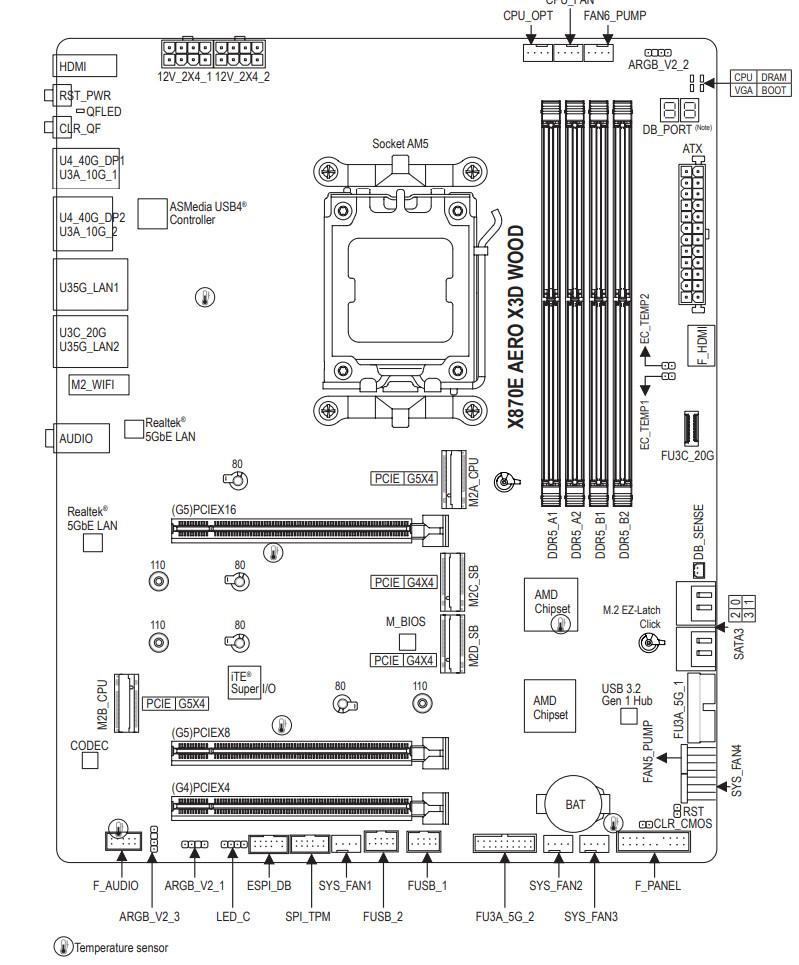

Форм-фактор

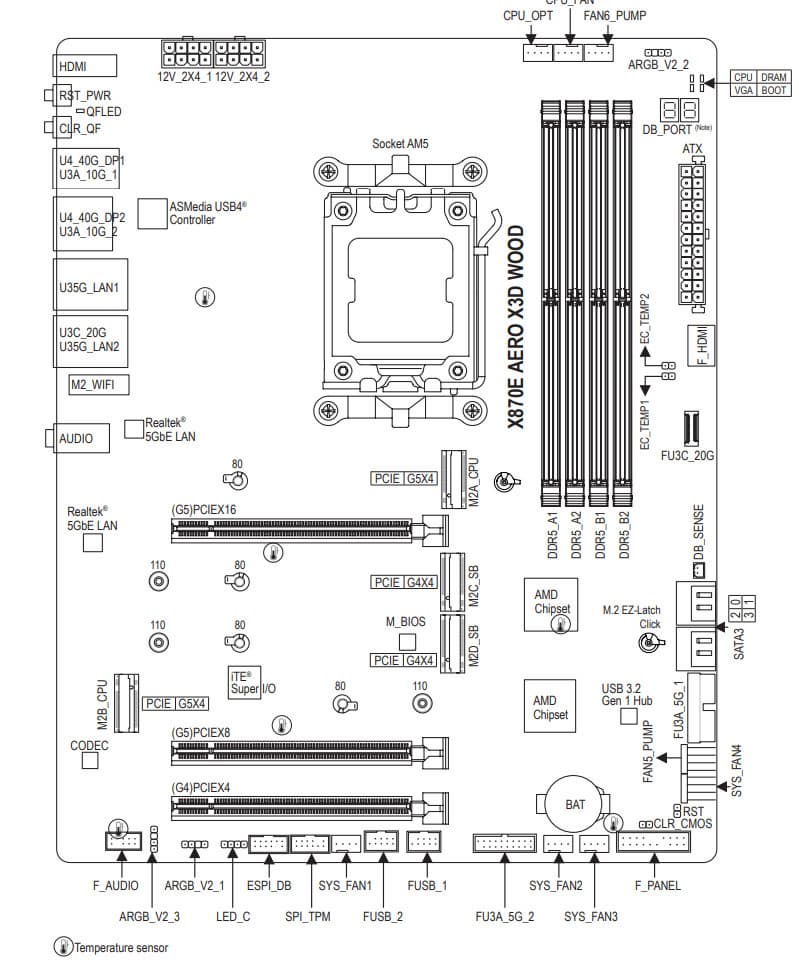

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte X870E Aero X3D Wood имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Одно из отверстий перекрыто радиатором от M.2 слота.

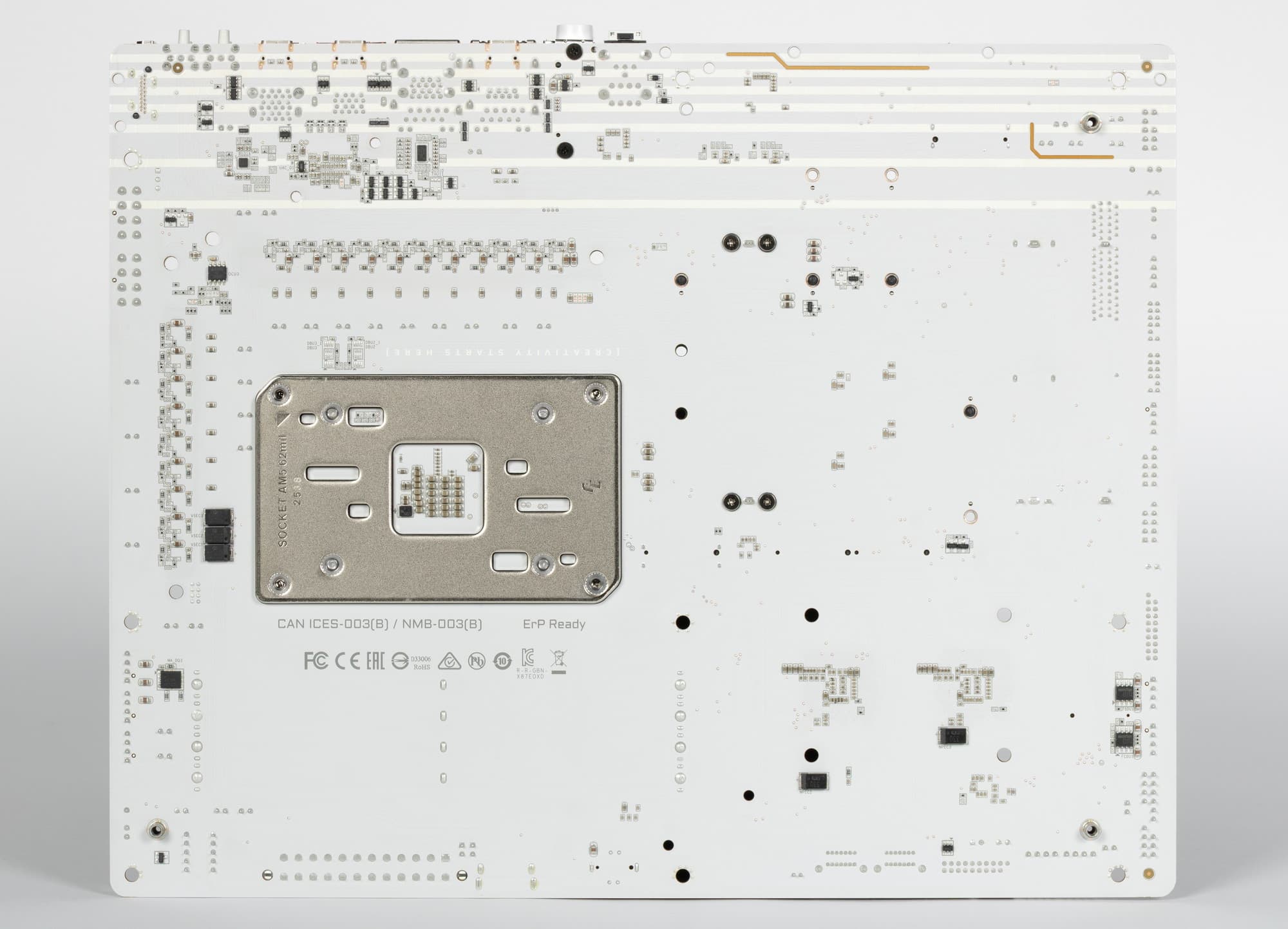

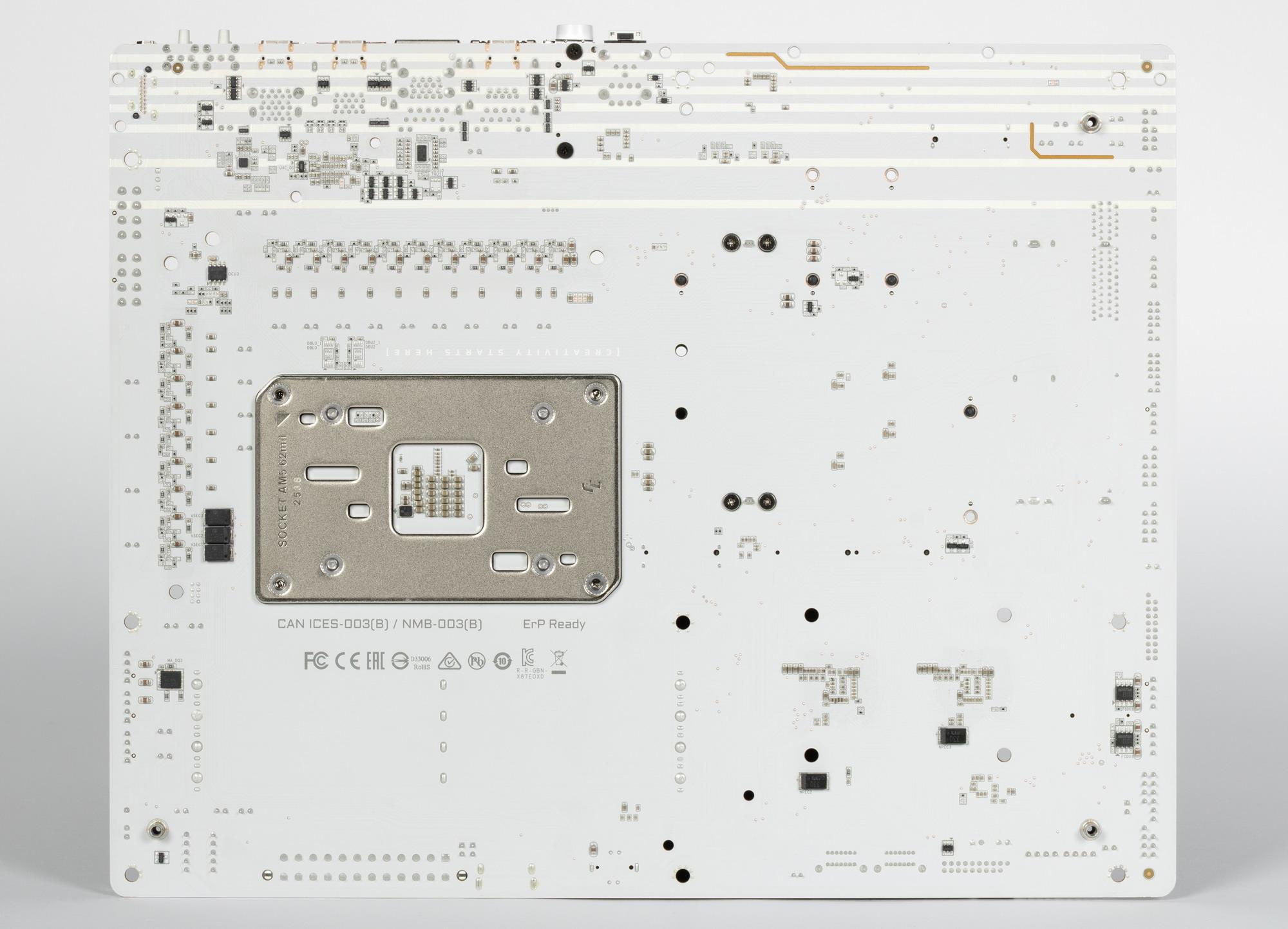

На оборотной стороне расположена традиционная некоторая логика. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны,а также отшлифовано. На этой стороне также имеется защитная пластина (бэкплейт) из алюминия с электроизоляционным покрытием.

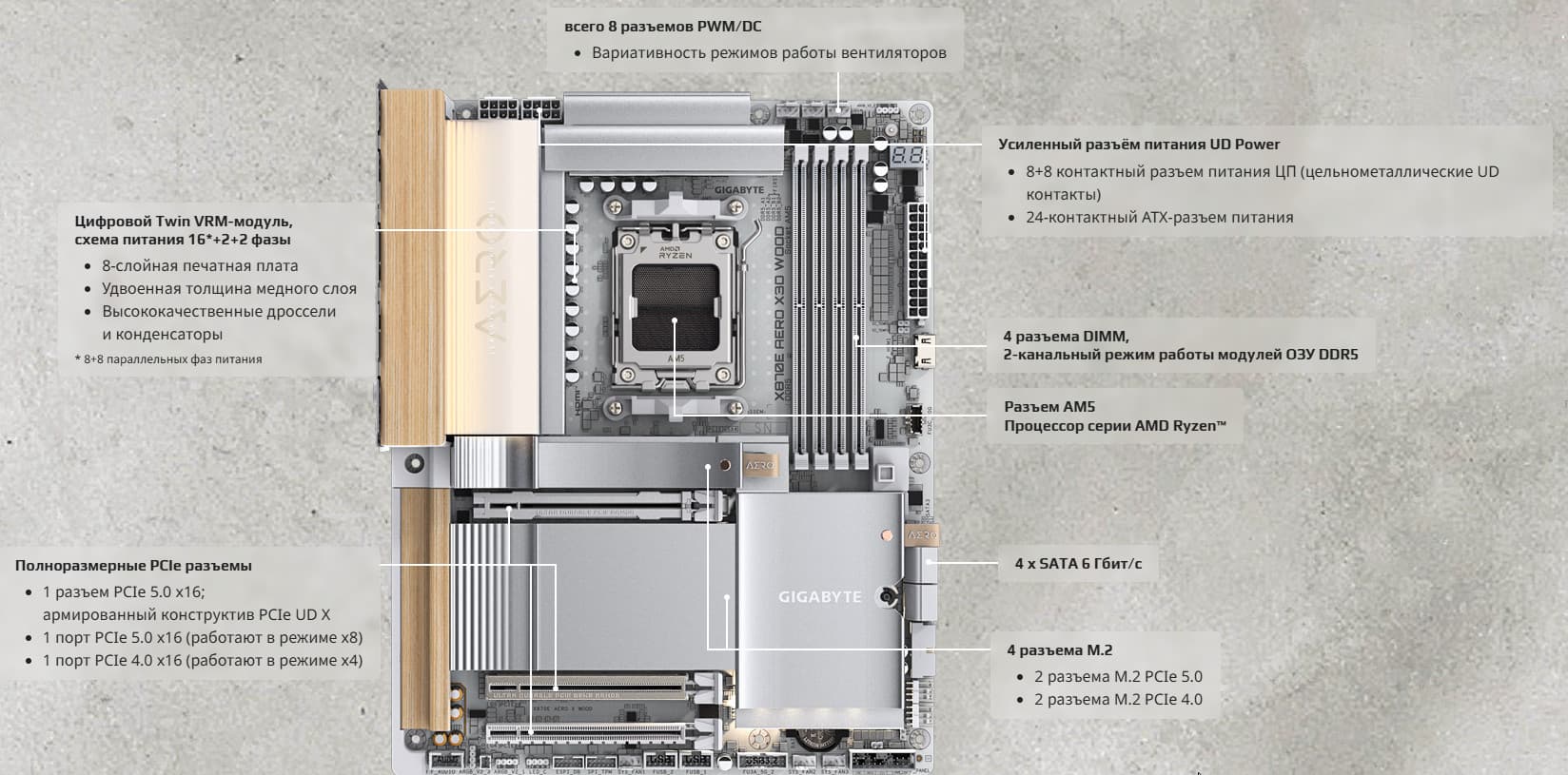

Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

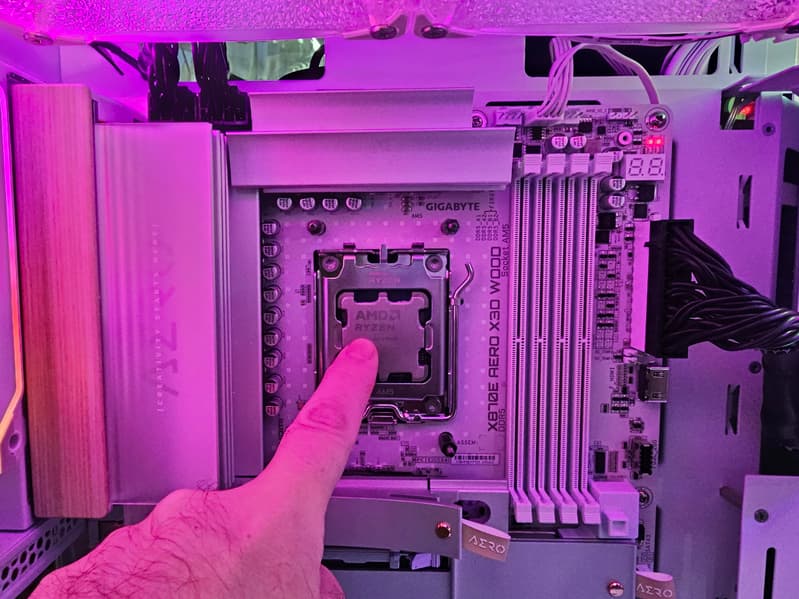

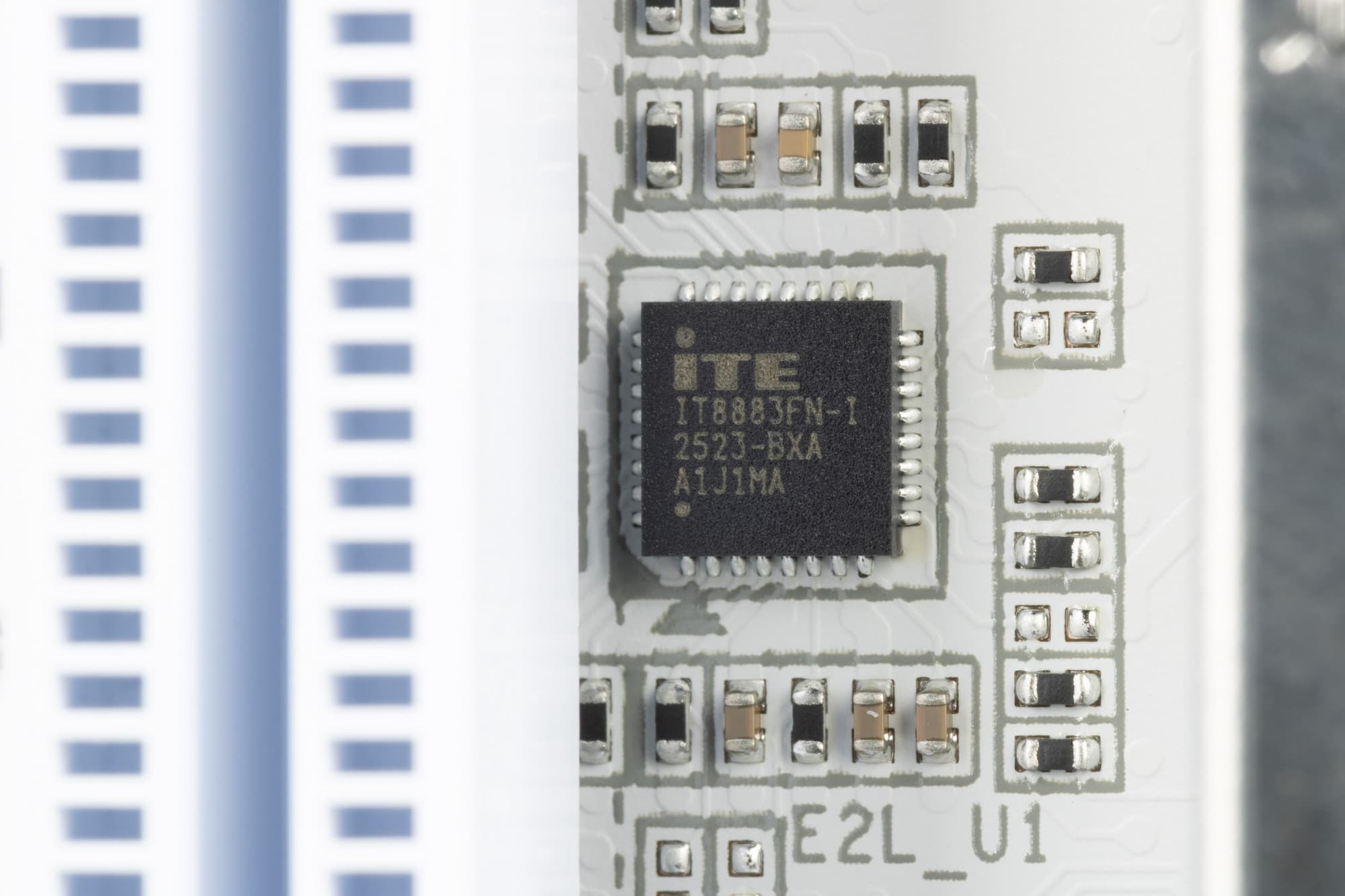

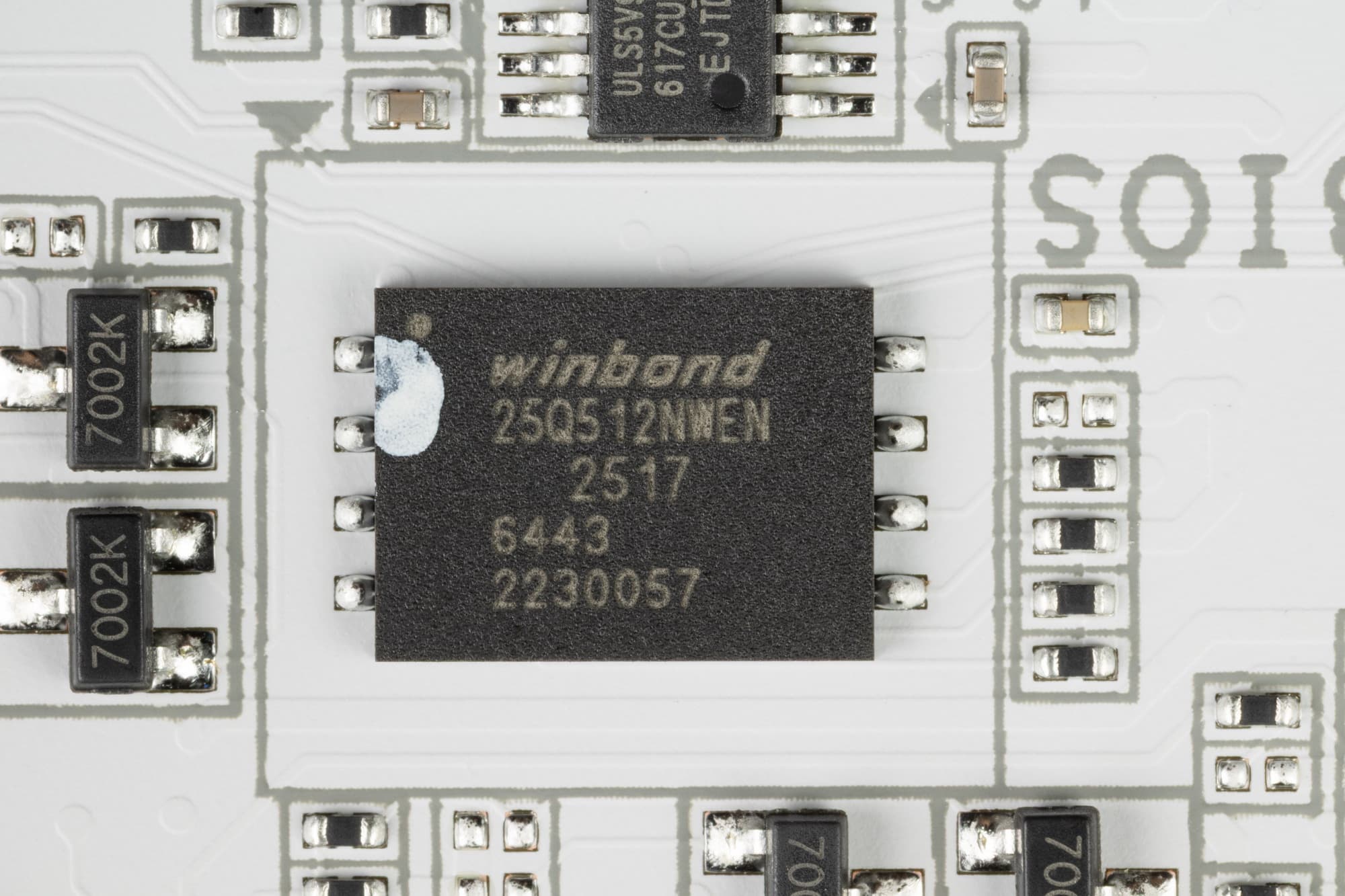

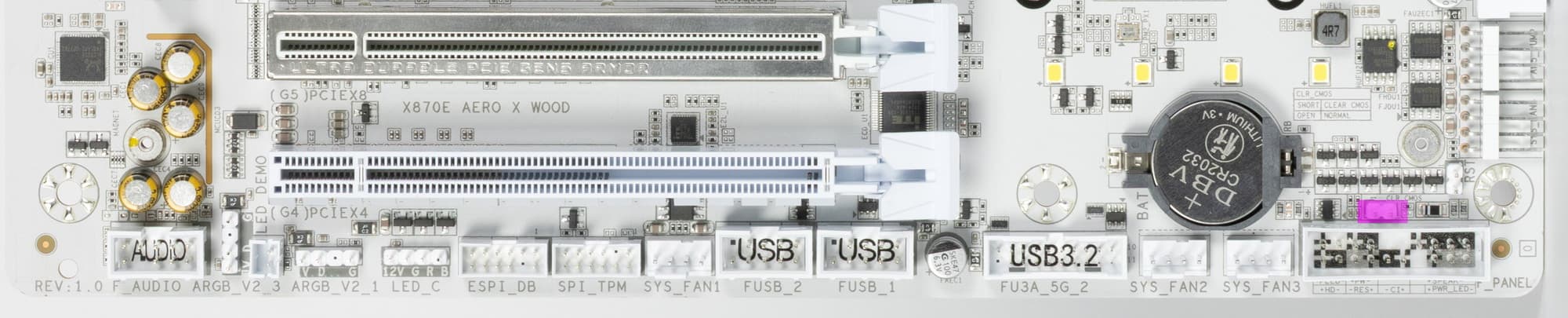

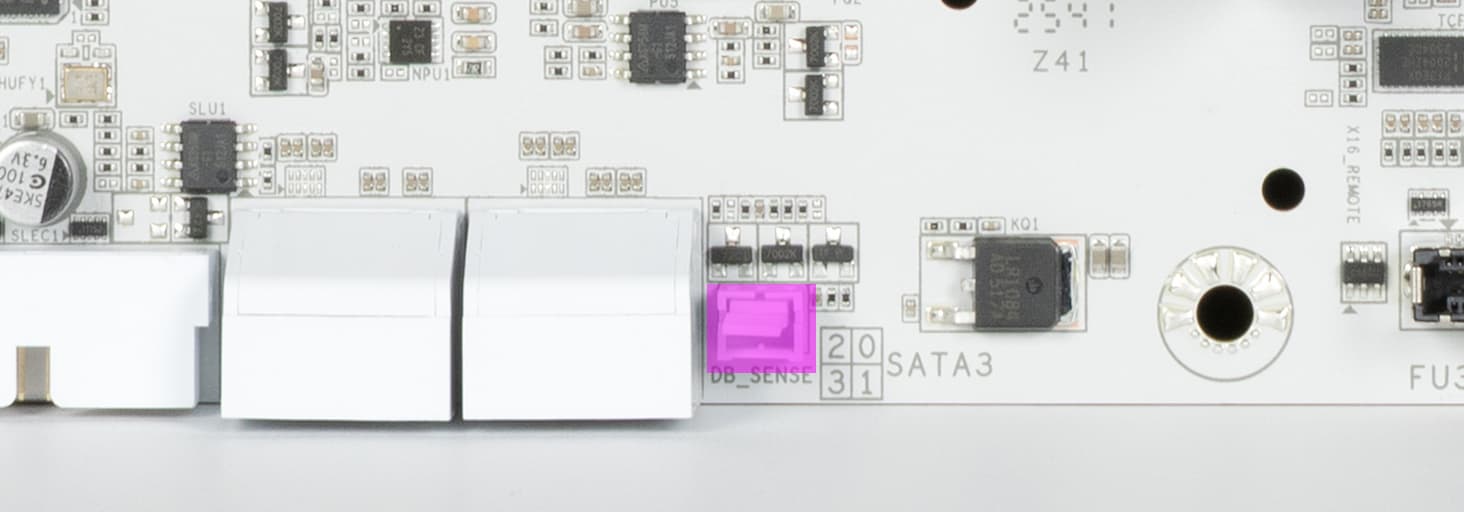

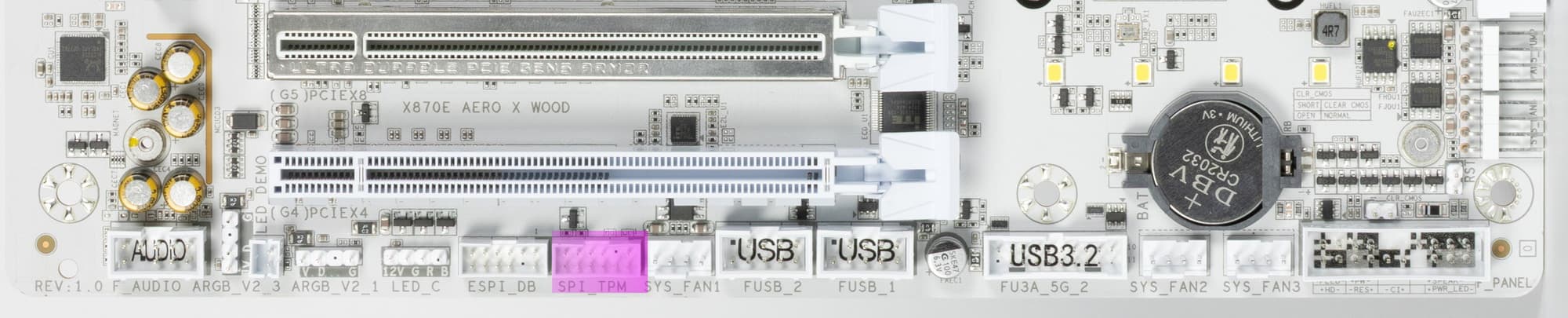

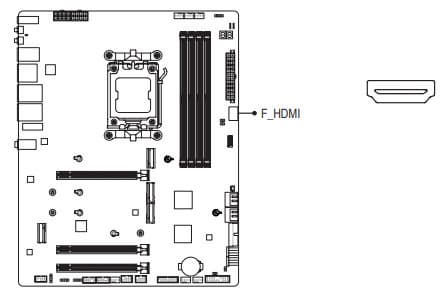

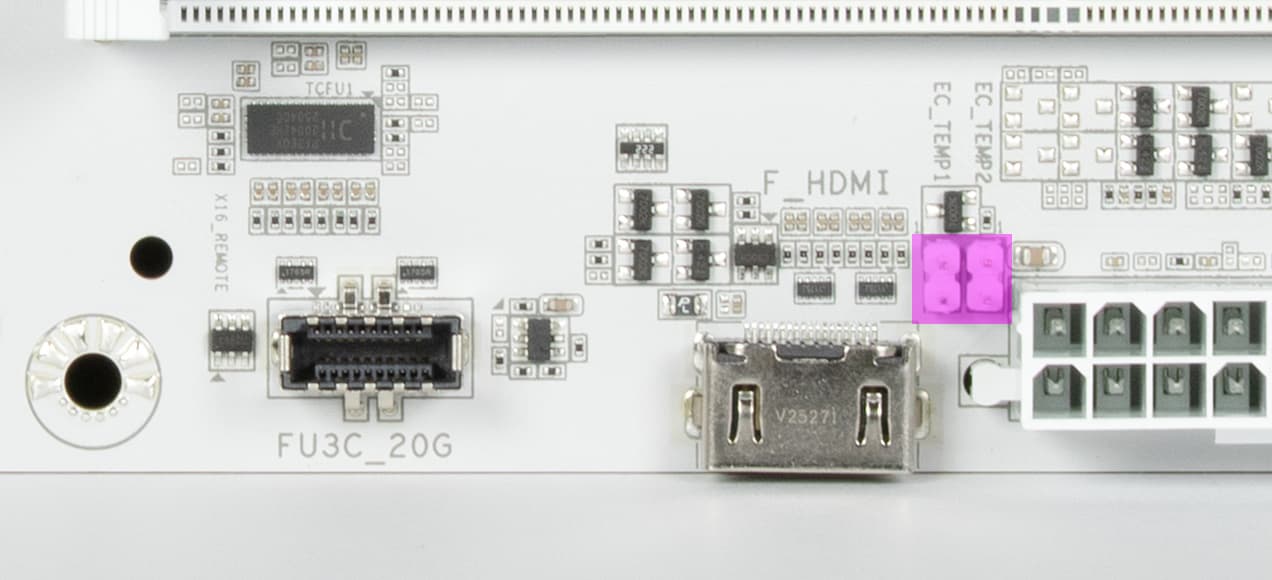

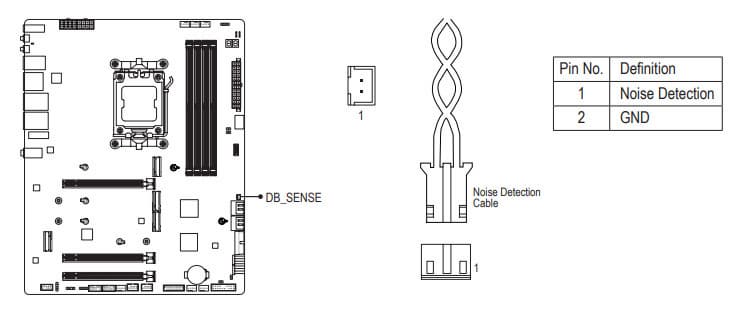

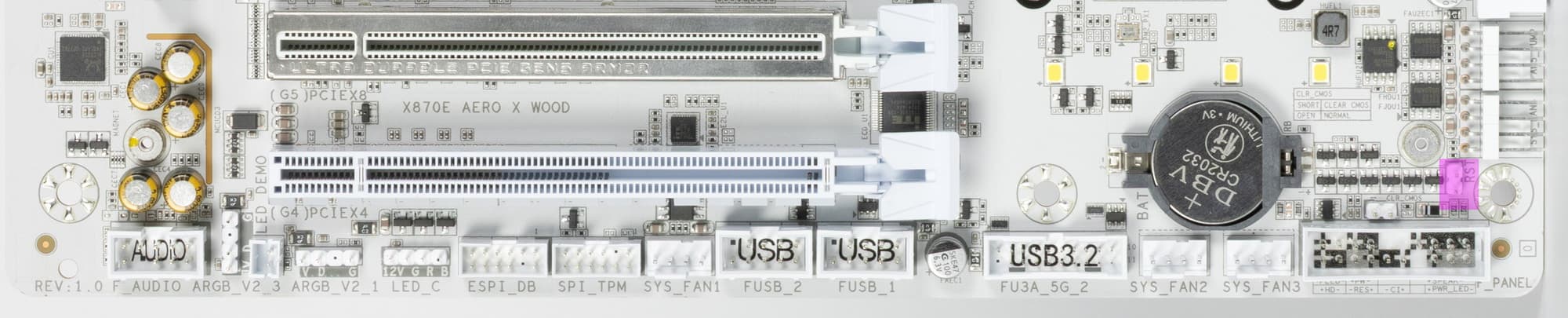

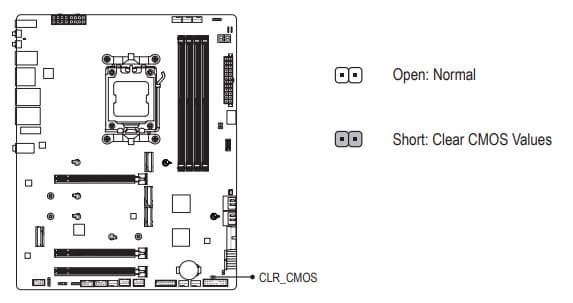

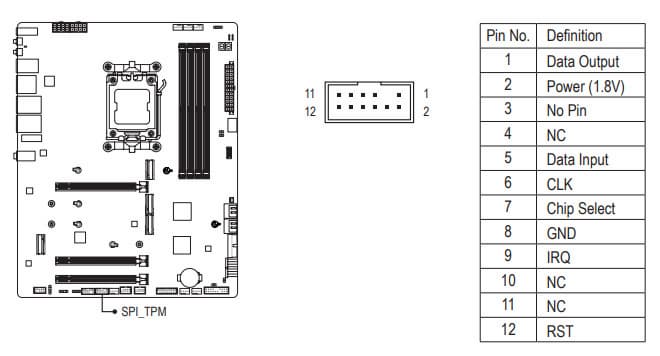

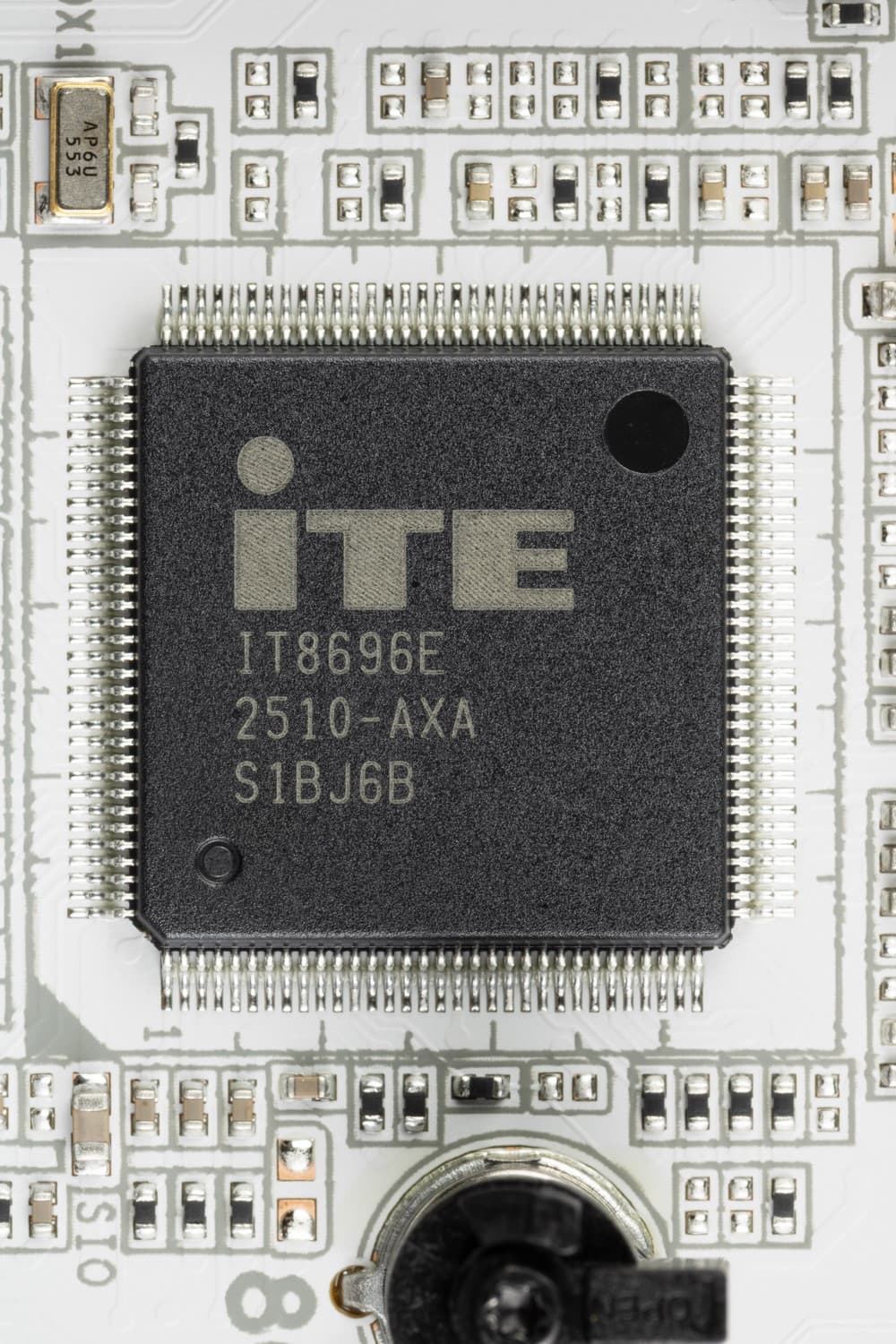

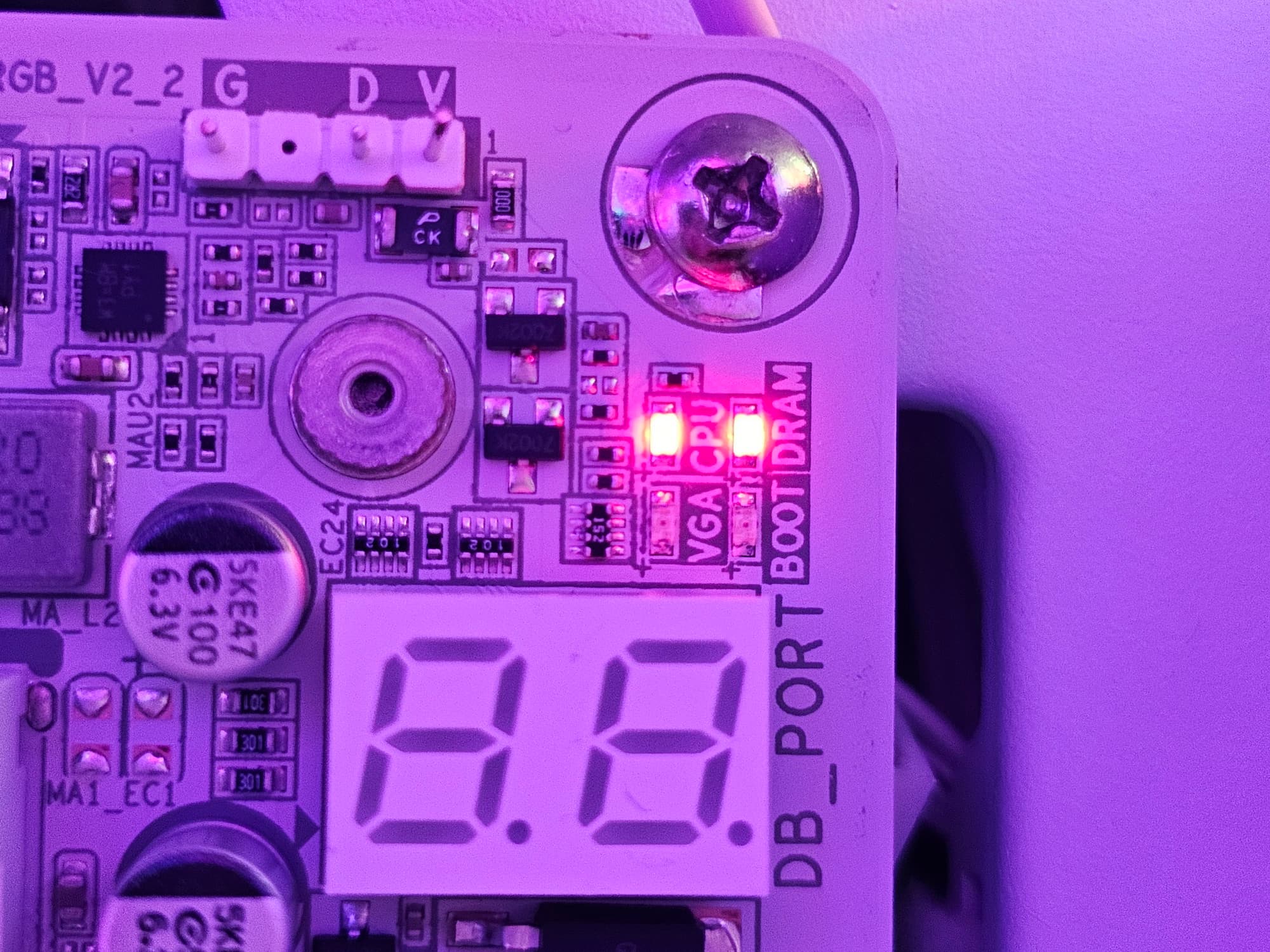

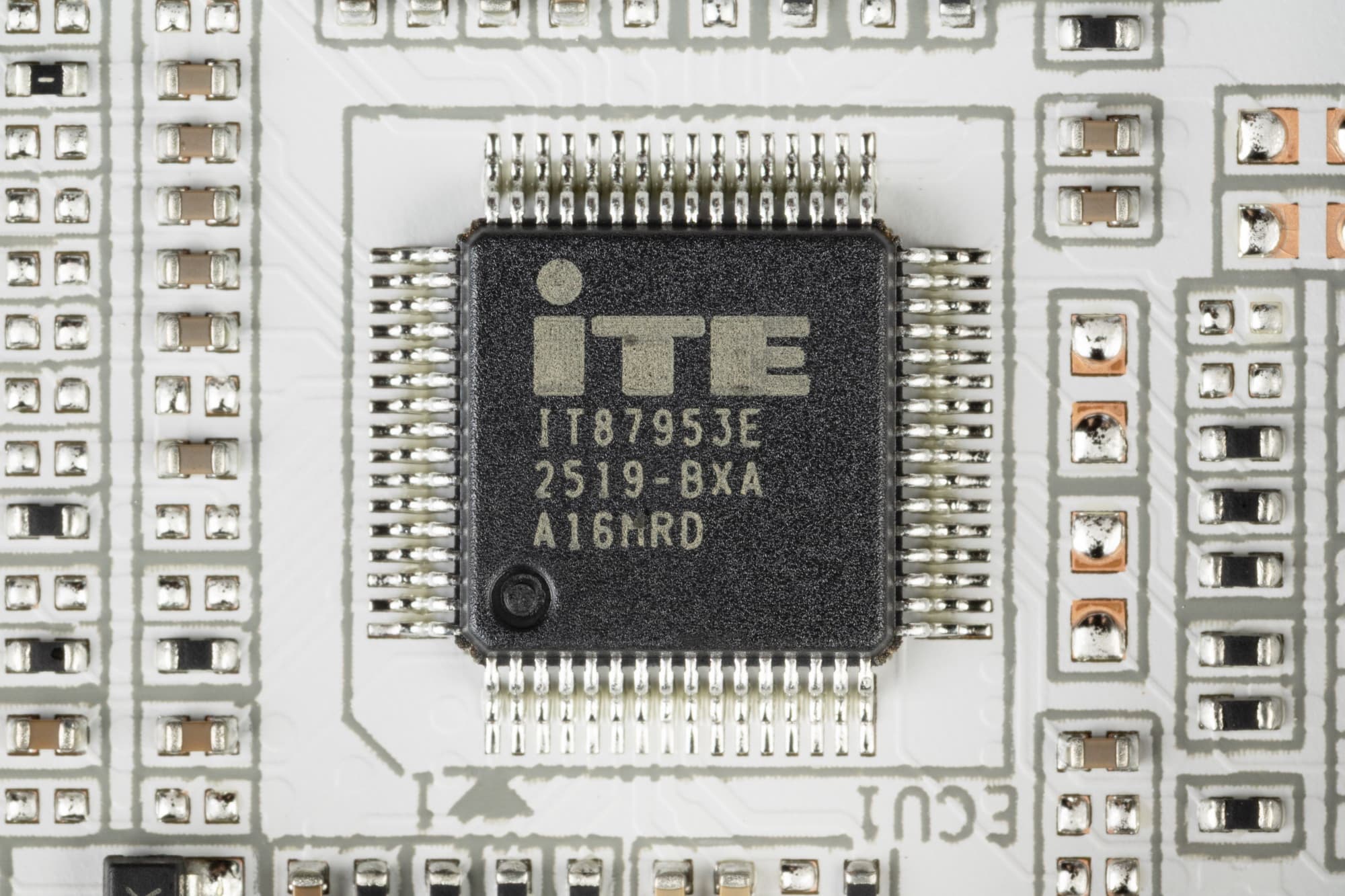

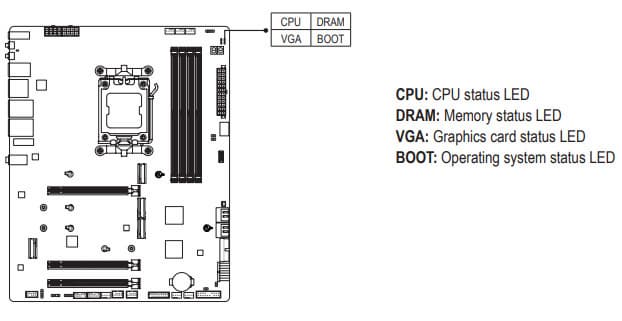

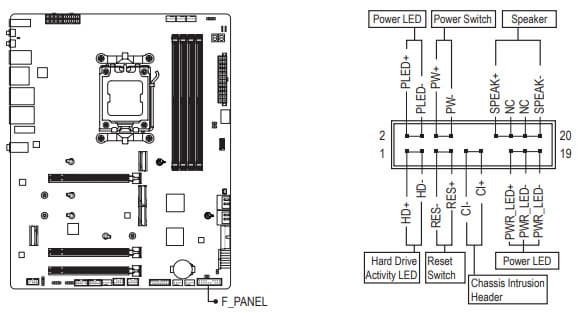

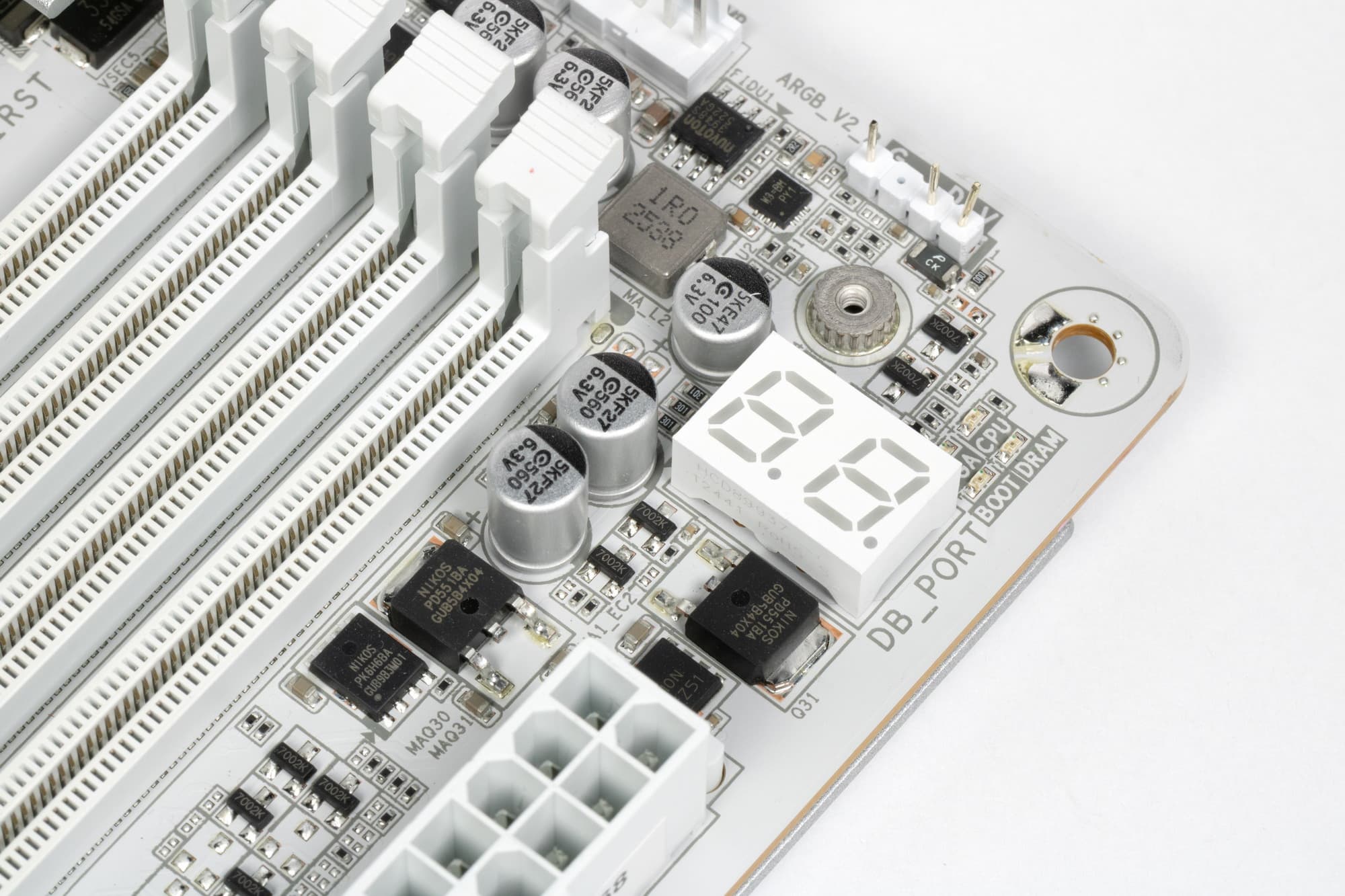

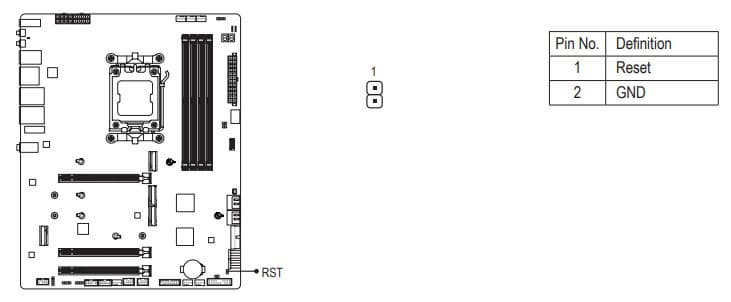

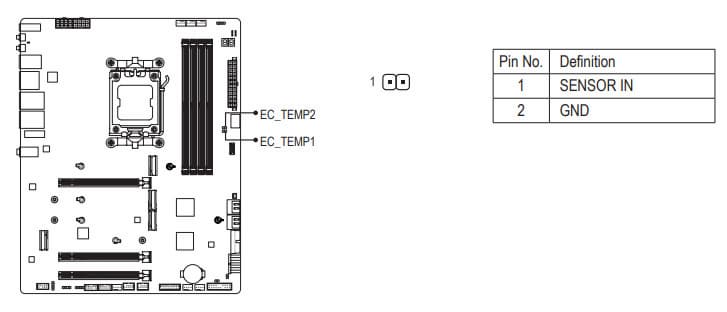

| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx под AM5 |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD X870E |
| Память | 4 × DDR5, до 256 ГБ (поддержка 64 ГБ модулей), до DDR5-9000 (XMP/Expo), два канала |
| Аудиоподсистема | 1 × Realtek ALC1220 (7.1) |
| Сетевые контроллеры | 2 × Realtek RTL8126 Ethernet 5 Гбит/с 1 × MediaTek Dual Band Wireless MT7927 (Wi-Fi 7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16_1, CPU, режимы x16, x8+x8, x4+x4+x4+x4)** 1 × PCIe 5.0 x16 (PCIe x16_2, CPU, режим x8)** 1 × PCIe 4.0 x16 (PCIe x16_3, X870E, режим x4) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (X870E) 1 × M.2 (M2A_CPU, CPU, PCIe 5.0 x4 для устройств формата 2280/2580) 1 × M.2 (M2B_CPU, CPU, PCIe 5.0 x4 для устройств формата 2280/22110)* 1 × M.2 (M2C_SB, X870E, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (M2D_SB, X870E, PCIe 4.0 x4 для устройств формата 2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (X870E) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (RTS5411) 3 × USB 3.2 Gen1: 4 порта Type-A (синие) (X870E) 5 × USB 3.2 Gen2: 5 портов Type-A (красные) (X870E+CPU) 1 × USB 3.2 Gen2x2: 1 порт Type-C (X870E) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (X870E) 2 × USB4: 2 порта Type-C (ASM4242)* |
| Разъемы на задней панели | 2 × USB4 (Type-C) 5 × USB 3.2 Gen2 (Type-A) 3 × USB 3.2 Gen1 (Type-A) 2 × RJ-45 2 аудиоразъема типа миниджек 1 × оптический S/PDIF (выход) 1 × HDMI (выход) 2 антенных разъема кнопки старта, перезагрузки и сброса CMOS кнопка перепрошивки BIOS — Q-Flash Plus |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 2 разъема для сброса CMOS и перезагрузки Reset 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 4 разъема для подключения адресуемой ARGB-ленты и неадресуемой RGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для систем безопасности TPM 1 разъем для датчика шума 2 разъема для термодатчиков 1 разъем для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Ориентировочная стоимость | 35-40 тысяч рублей на момент публикации обзора |
Примечание: * – слот M2B_CPU делит ресурсы с контроллером USB4. Детали - ниже
Примечание: ** – слоты PCIe x16_1/2 делят ресурсы между собой. Детали - ниже
Основная функциональность: чипсет, процессор, память

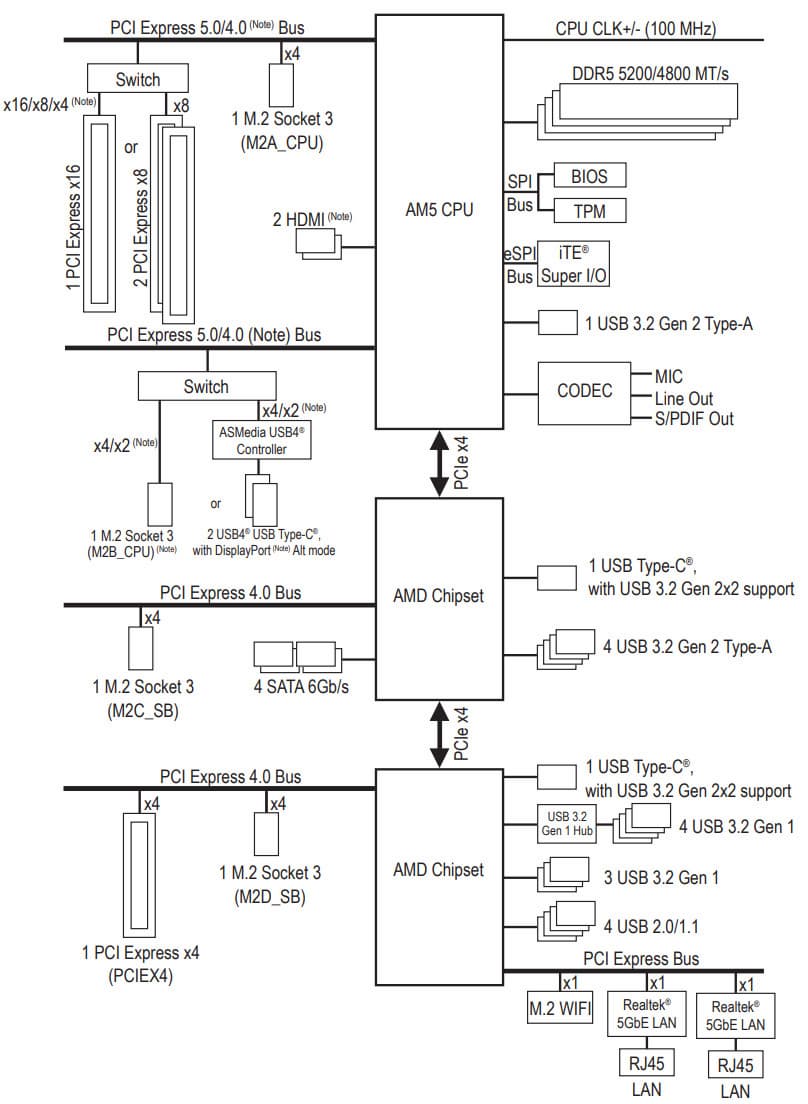

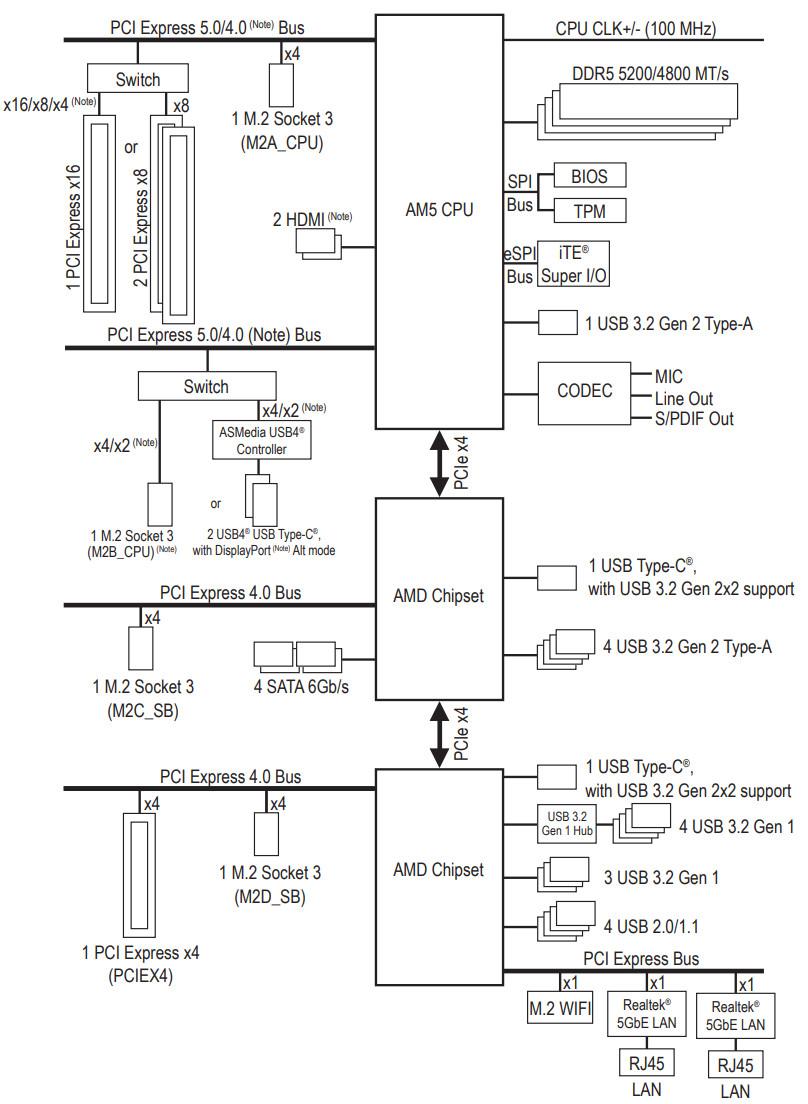

Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620/B840 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 5.0 слот для видеокарт,
- Осталось 8 линий PCIe 5.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор .
В свою очередь чипсет X870E поддерживает до:
- 8 портов USB 3.2 Gen2,
- 2 портов USB 3.2 Gen2x2,
- 12 портов USB 2.0,
- 2 портов USB4;
- 24 линии ввода-вывода:
- 4 линии для связи внутри микросхем чипсета (см. ниже).
- Остальные 20 линий распределяются как 12 PCIe 4.0 + 8 PCIe 3.0 (включая до 8 портов SATA).
Таким образом в сумме от тандема X870E+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 5.0 линий для видеокарт (от процессора);
- 2 порта USB4 (от контроллера ASM4242);
- 2 порта USB 3.2 Gen2x2 (от чипсета);
- 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
- 13 портов USB 2.0 (1 от процессора, 12 от чипсета);
- 8 портов SATA 6Гбит/с (от чипсета)
- 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 12 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 8 линий PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: 25 портов USB, 28 свободных PCI-E линий (включая до 8 портов SATA).
Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным профилем AMD EXPO.

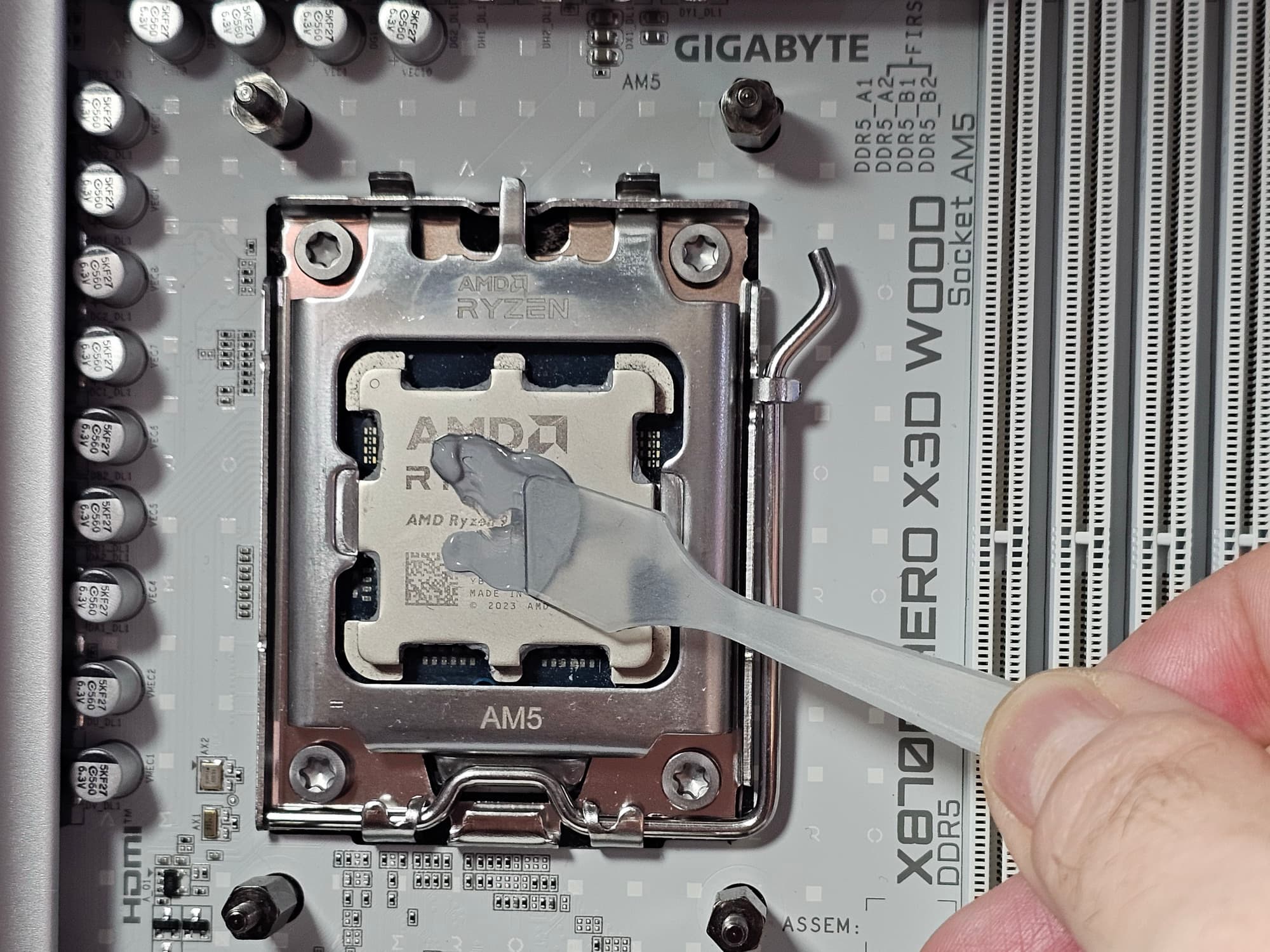

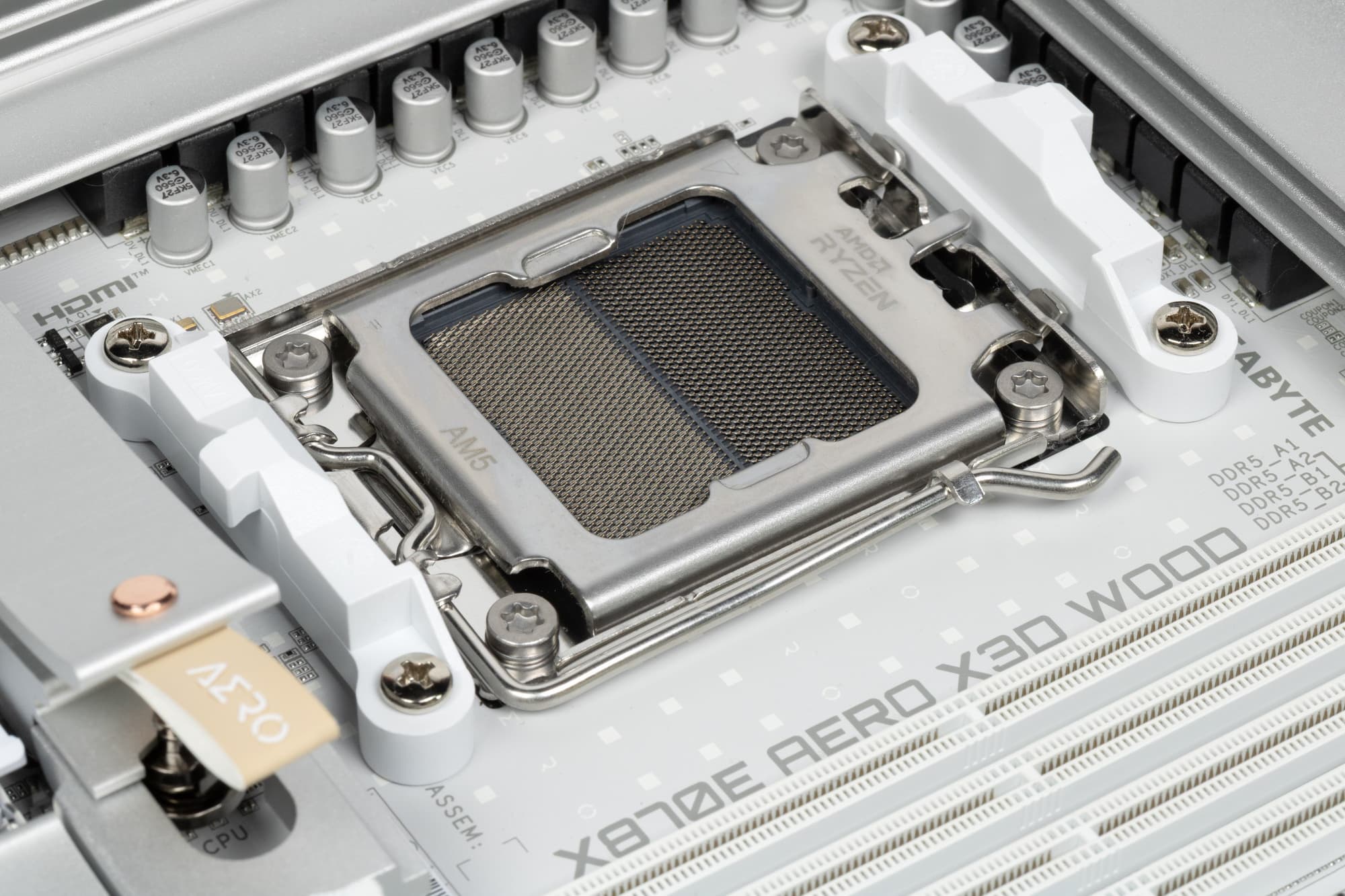

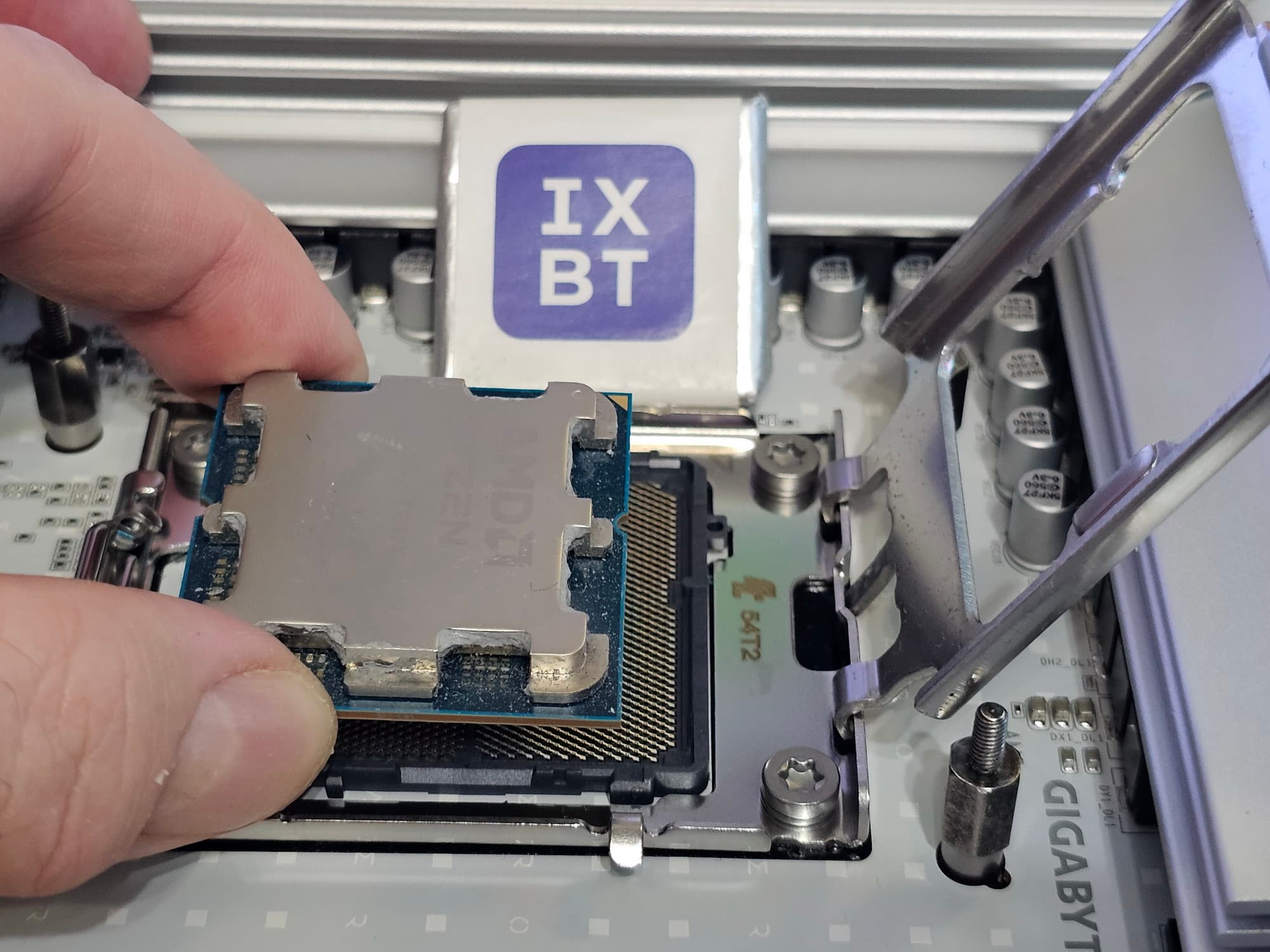

Плата Gigabyte поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

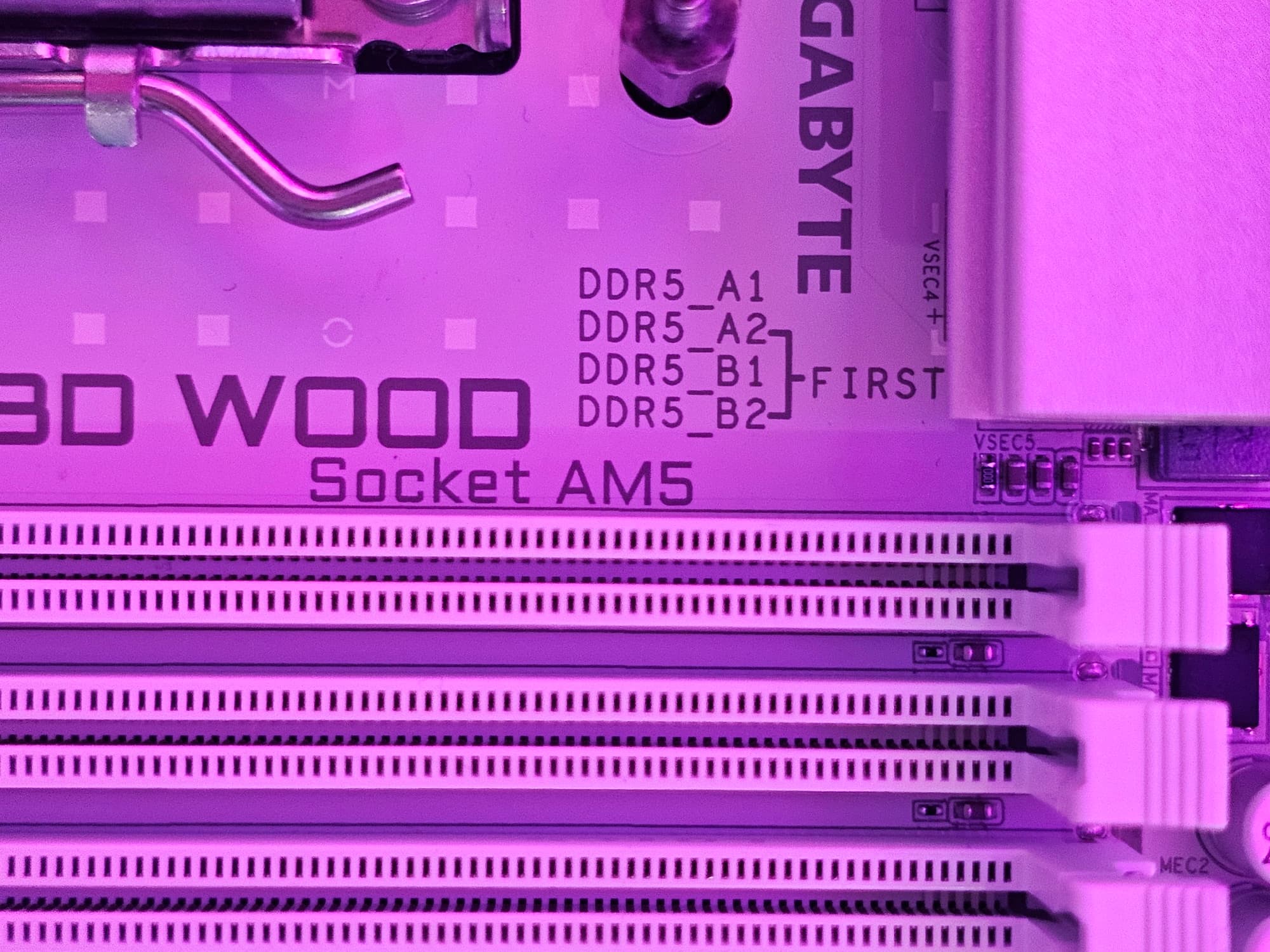

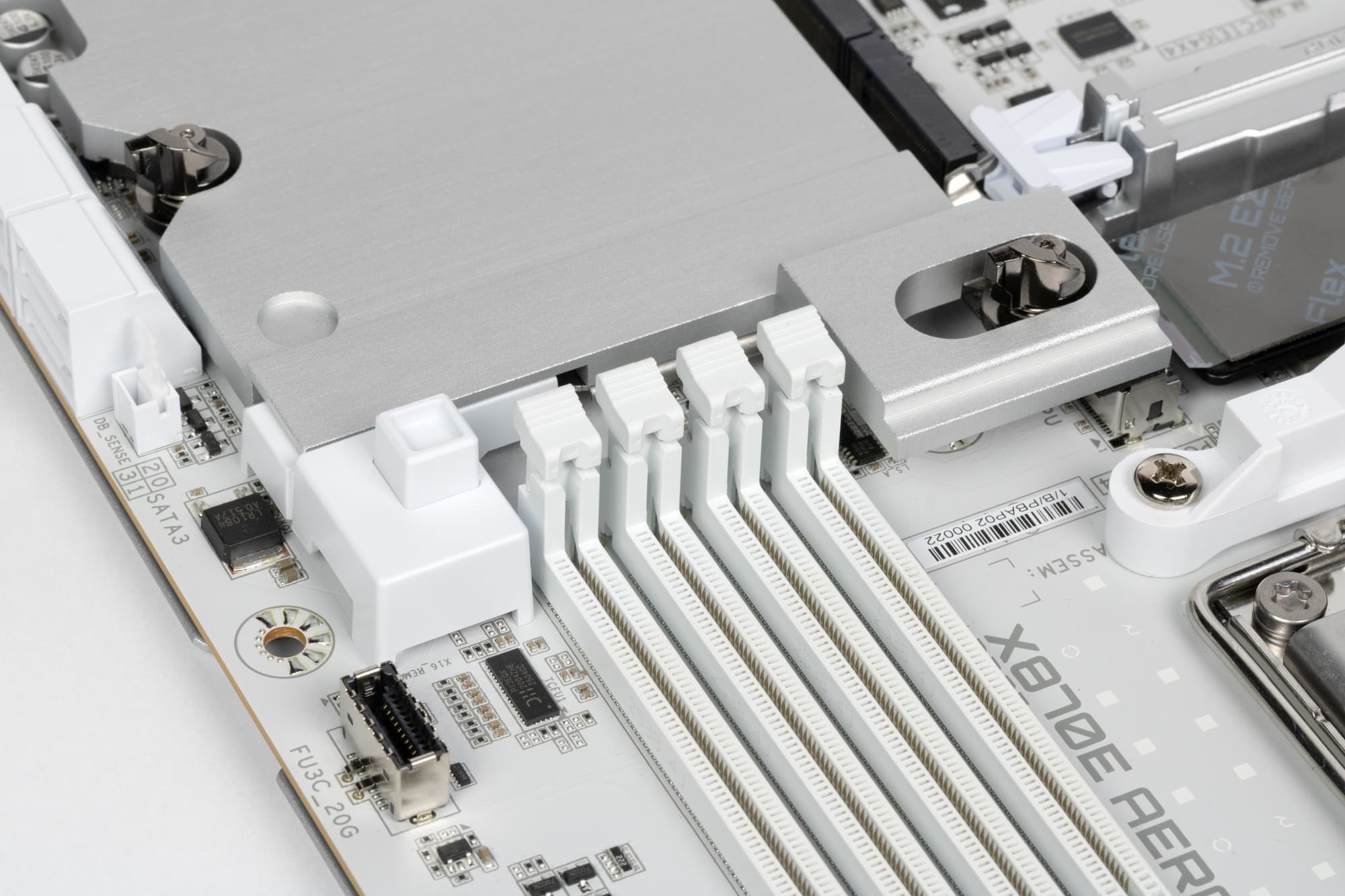

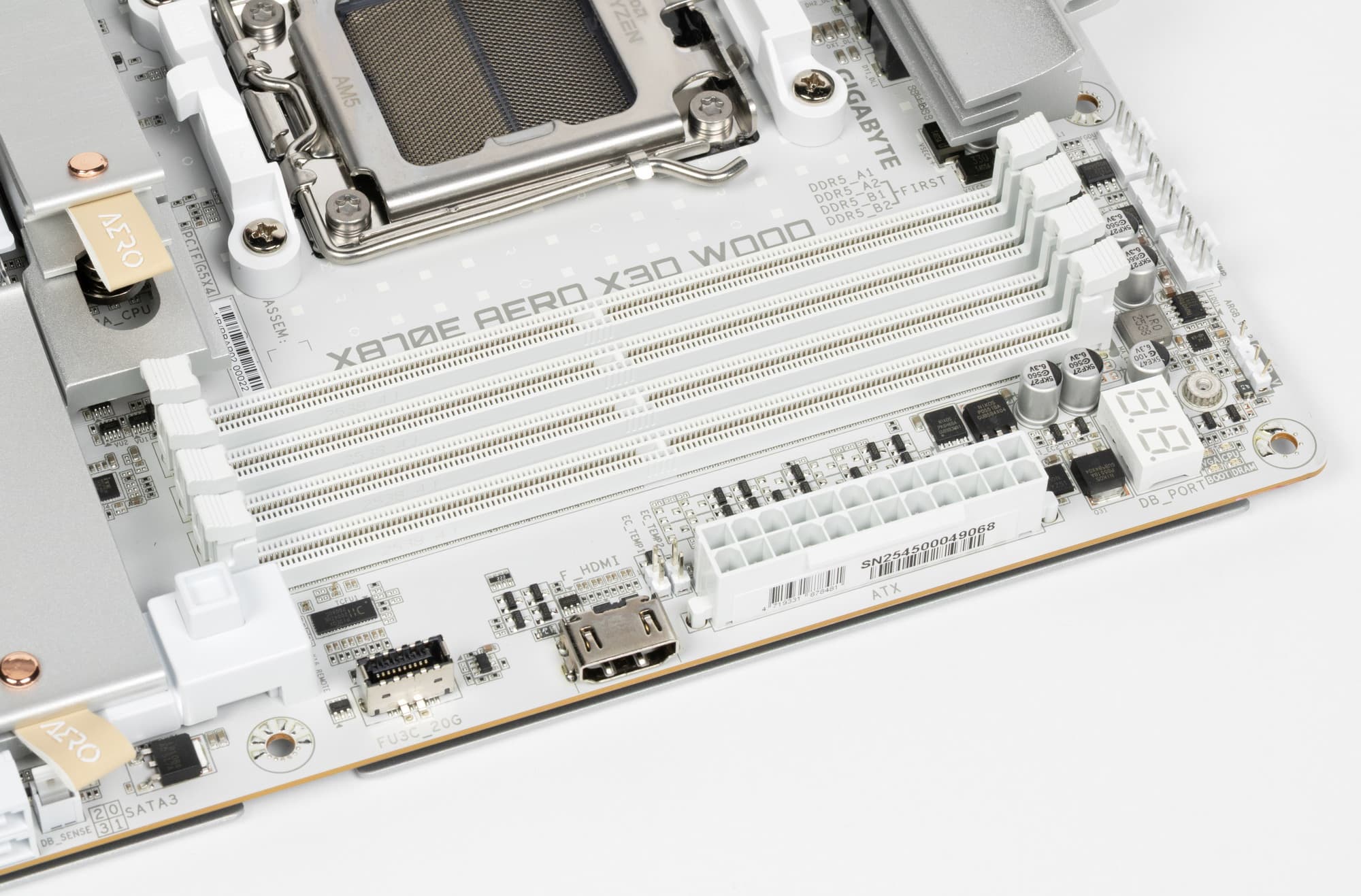

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2).
Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема X870E+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет X870E обладает 20 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- слот PCIe x16_3 (4 линии PCIe 4.0);
- порты SATA_0/1/2/4 (4 линии PCIe 3.0);
- Слот M2С_SB (4 линии PCIe 4.0);
- Слот M2D_SB (4 линии PCIe 4.0);
- Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 3.0);
- Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 3.0);
- MediaTek MT7927 WIFI/BT (Wireless) (1 линия PCIe 3.0)
19 линий PCIe оказались занятыми (12 PCIe 4.0 + 7 PCIe 3.0). В данном случае связь с аудиокодеком идет через внутренний HDA. На поддержку BT (при наличии слота M.2 (key E) расходуется один USB 2.0. Детально об этом ниже в разделе USB-портов.

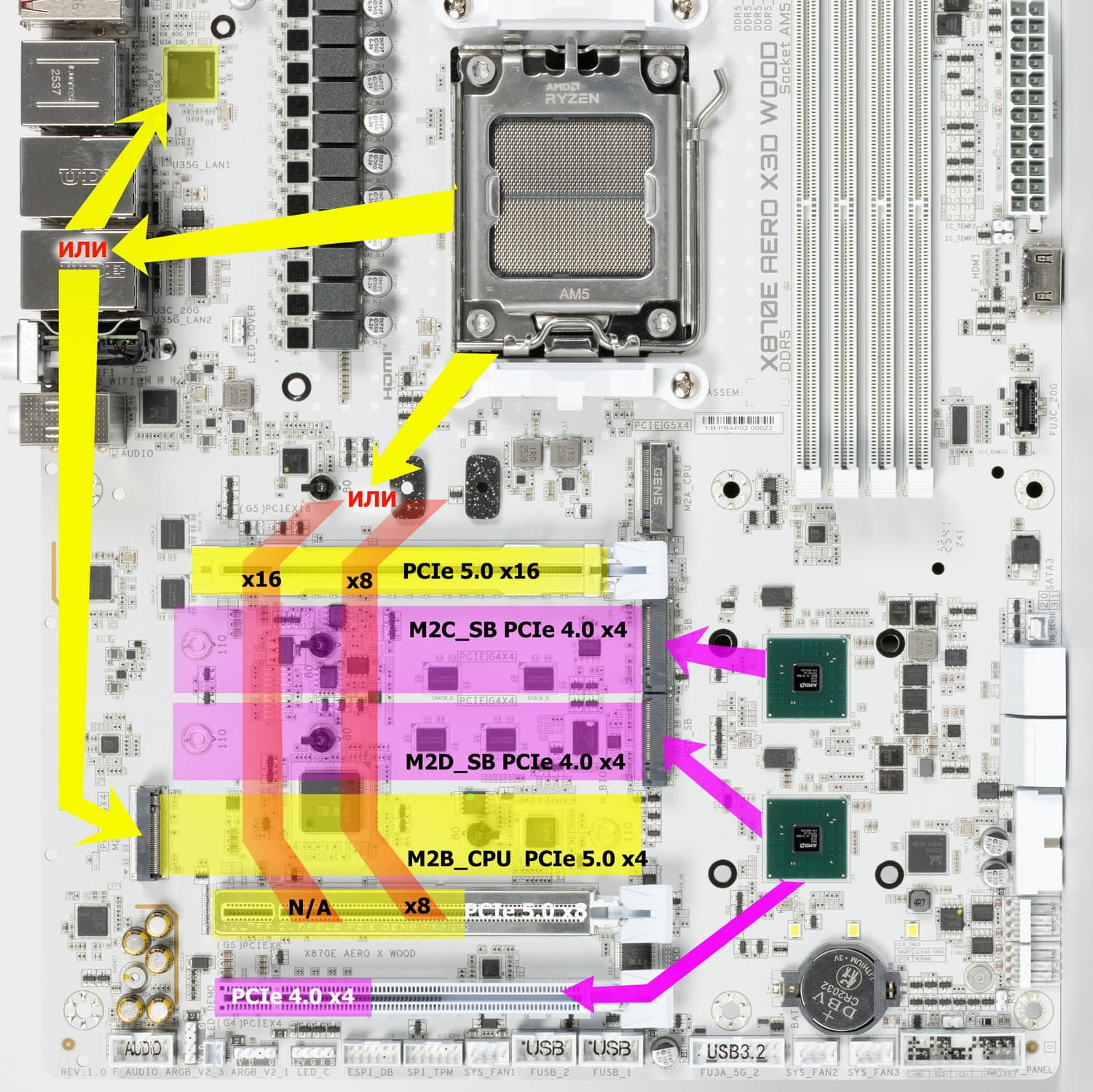

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Слот M2A_CPU (4 линии PCIe 5.0);
- Слоты PCIe x16_1 и PCIe x16_2 делят 16 линий PCIe 5.0). Вариантов два:
- PCIe x16_2 отключен, PCIe x16_1 получает 16 линий PCIe 5.0
- PCIe x16_2 получает 8 линий PCIe 5.0, PCIe x16_1 также получает 8 линий PCIe 5.0

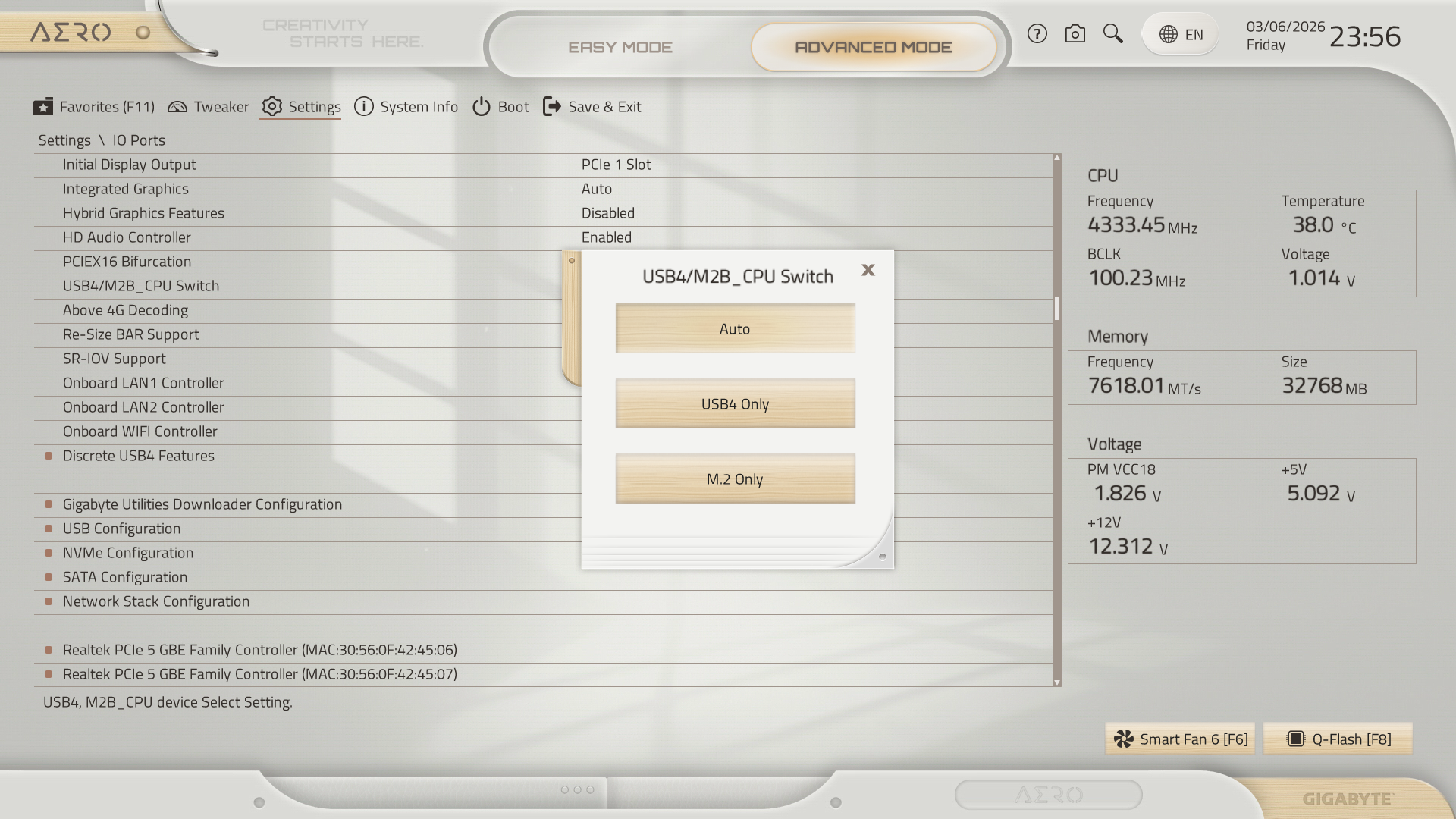

- Хаб USB4 ASMedia ASM4242 и слот M2B_CPU делят 4 линии PCIe 5.0). Вариантов несколько:
- USB4 отключен, M2B_CPU получает 4 линии PCIe 5.0
- USB4 получает 4 линии PCIe 5.0, M2B_CPU отключен
- USB4 получает 2 линии PCIe 5.0 (работает только 1 порт USB4), M2B_CPU получает 2 линии PCIe 5.0
Все 24 линии PCIe распределены. При этом если PCIe x16_1 имеет все 16 линий, то их можно делить также на варианты: x8+x8, x4+x4+x4+x4 (в случае использования в этом слоте карт расширения для накопителей M.2 и др.)
Теперь в целом про слоты расширения.

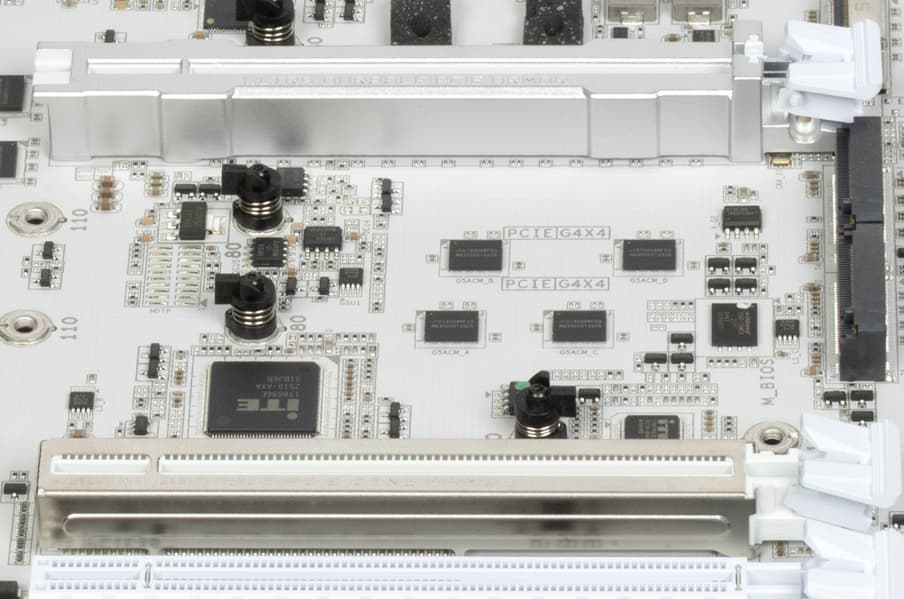

Всего на плате есть 3 слота: слот PCIe x16_1 (для видеокарт или других устройств, режим х16), слот PCIe x16_2, работающий в режиме х8 и слот PCIe x16_3, работающий в режиме х4. Если про первые два PCIe x16_1/2 я выше уже рассказал (они подключены к CPU и делят линии между собой), то PCIe x16_3 подключен к X870E версией PCIe 4.0.

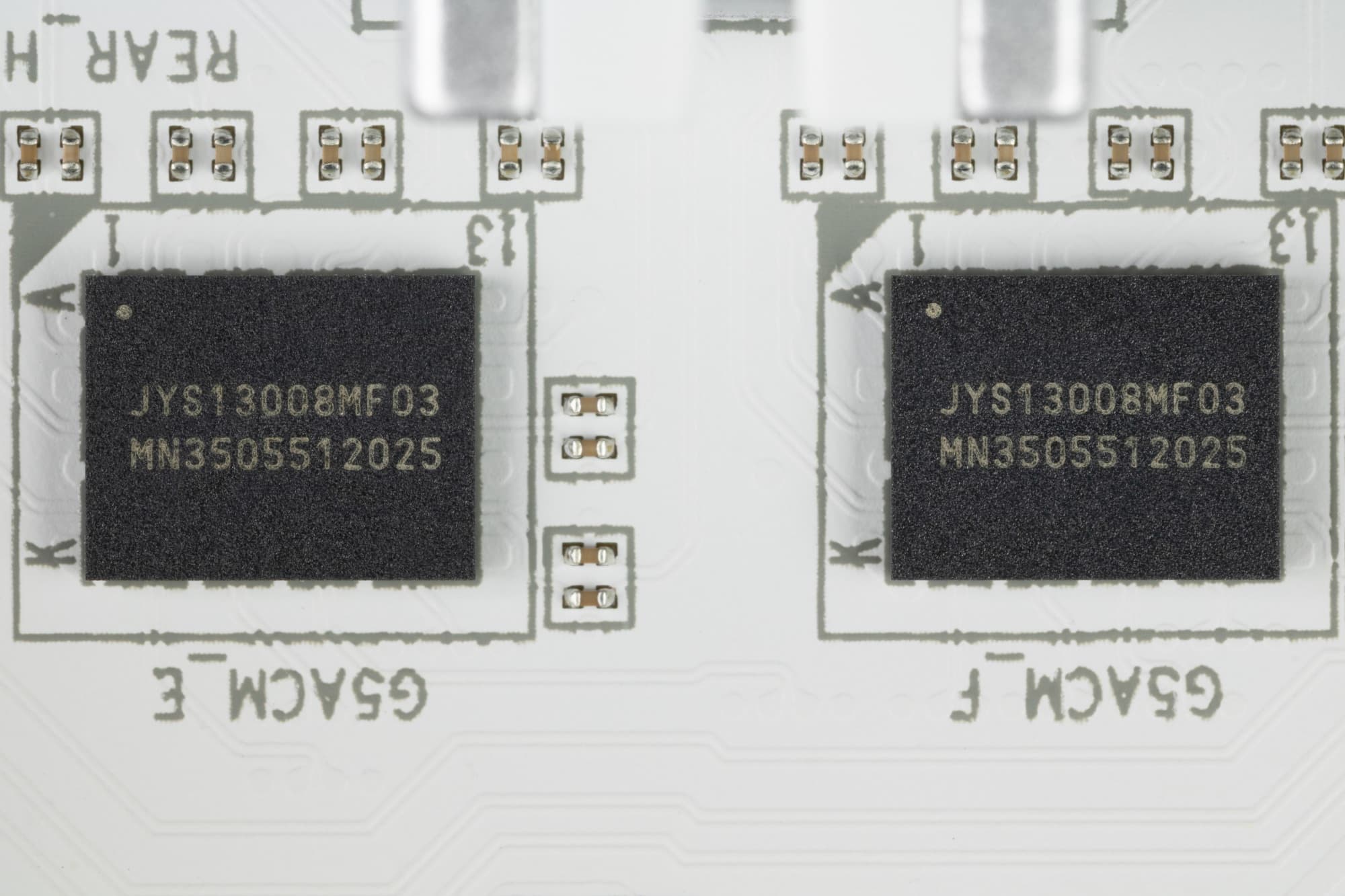

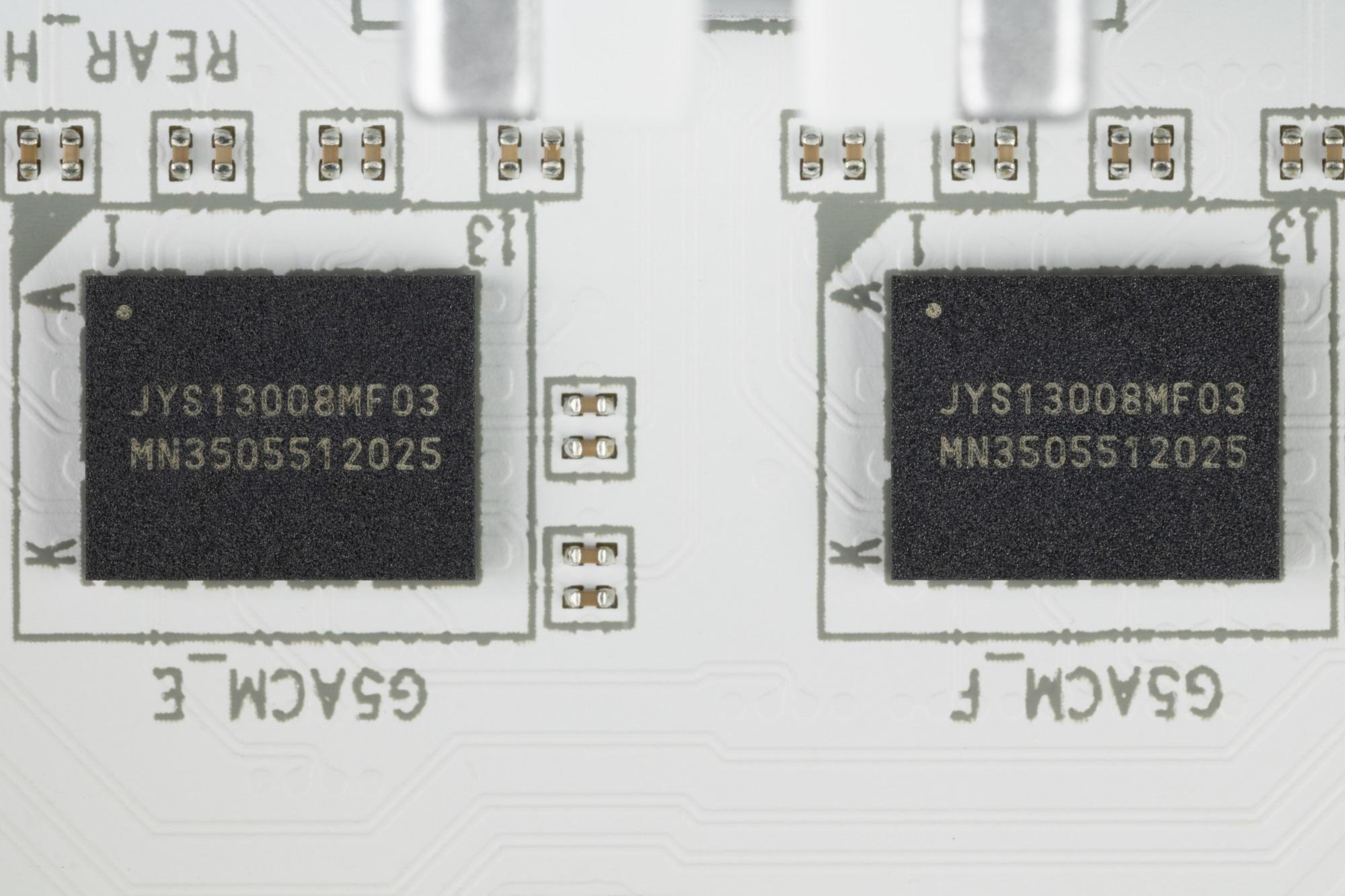

Как видим, перераспределение линий PCIe 5.0 у этой материнки имеется, поэтому есть и мультиплексоры Lerain.
Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из цинкового сплава, которое увеличивает надежность. Второй также «процессорный» слот PCIe x16_2 также имеет металлическую защиту, но уже из нержавеющей стали. Подобные защиты предохраняют слоты от электромагнитных помех.
Имеется и схема EZ-Latch-Plus удобного изъятия карт расширения из первого слота. Путем нажатия кнопки за пределами слота можно легко открыть замок PCIe x16_1.
Матплата позволяет смонтировать СО любого размера.

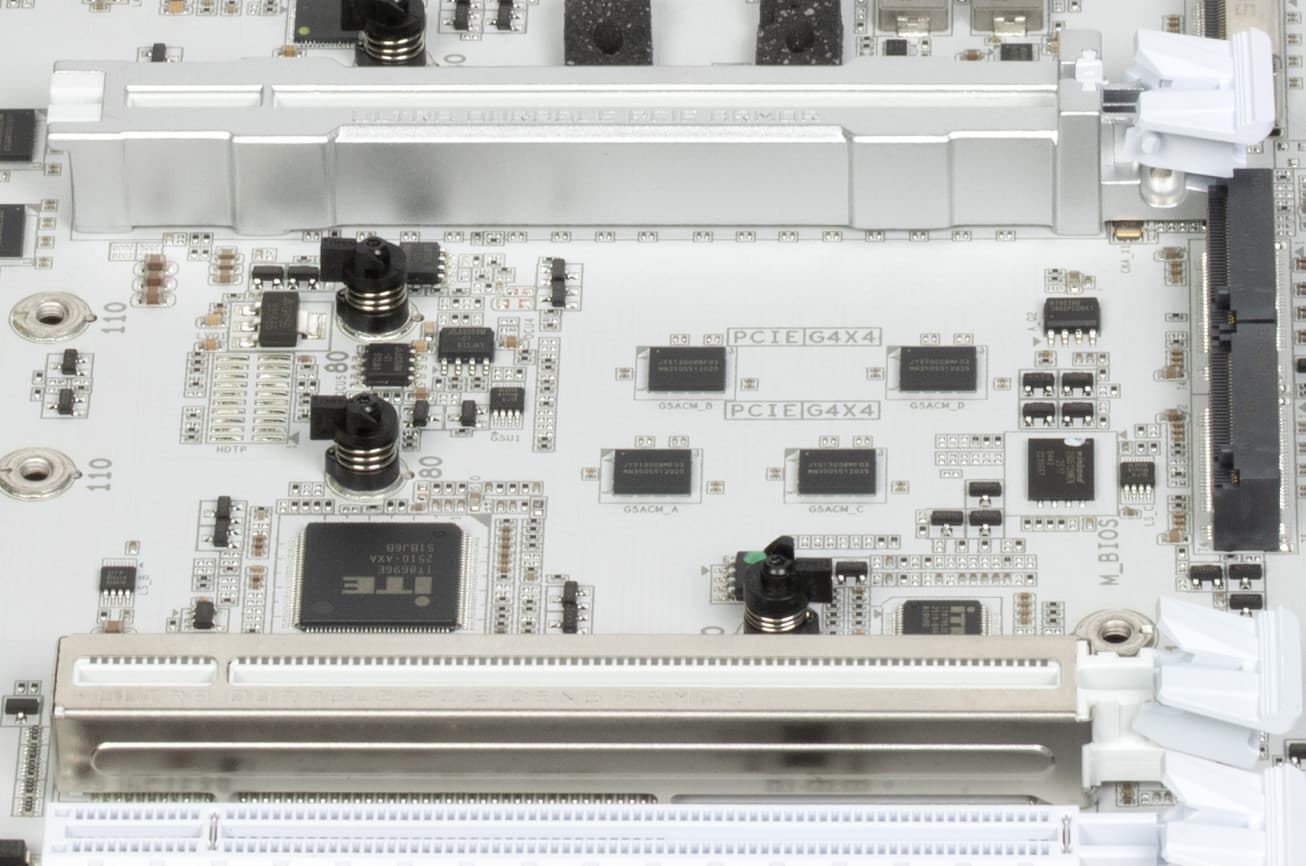

Внешнего тактового генератора нет, как и ре-драйверов PCIe 4.0.
На очереди — накопители.

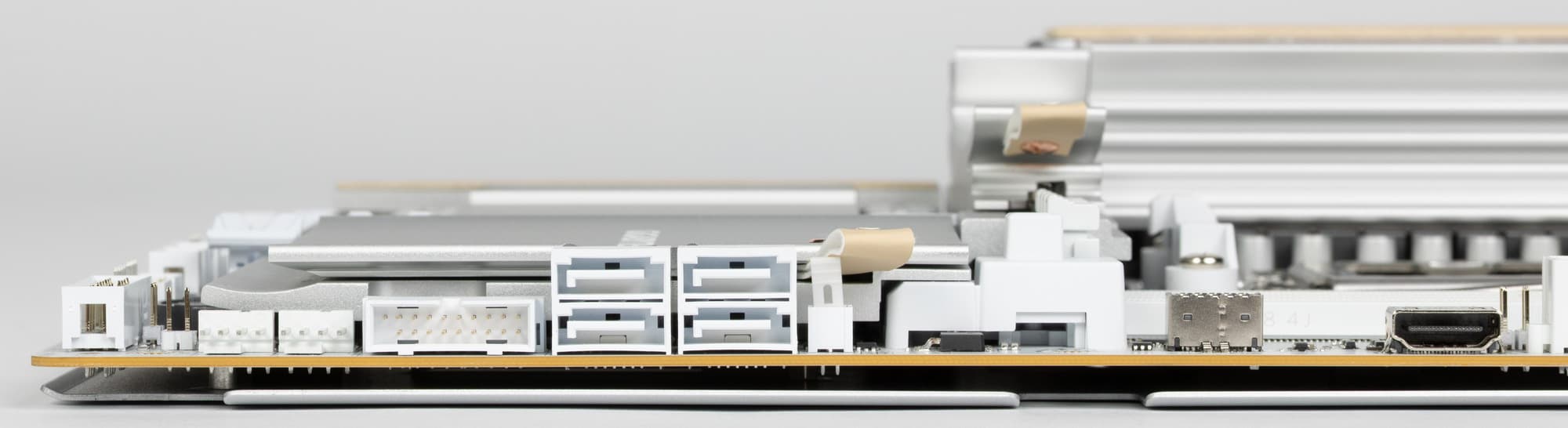

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2.

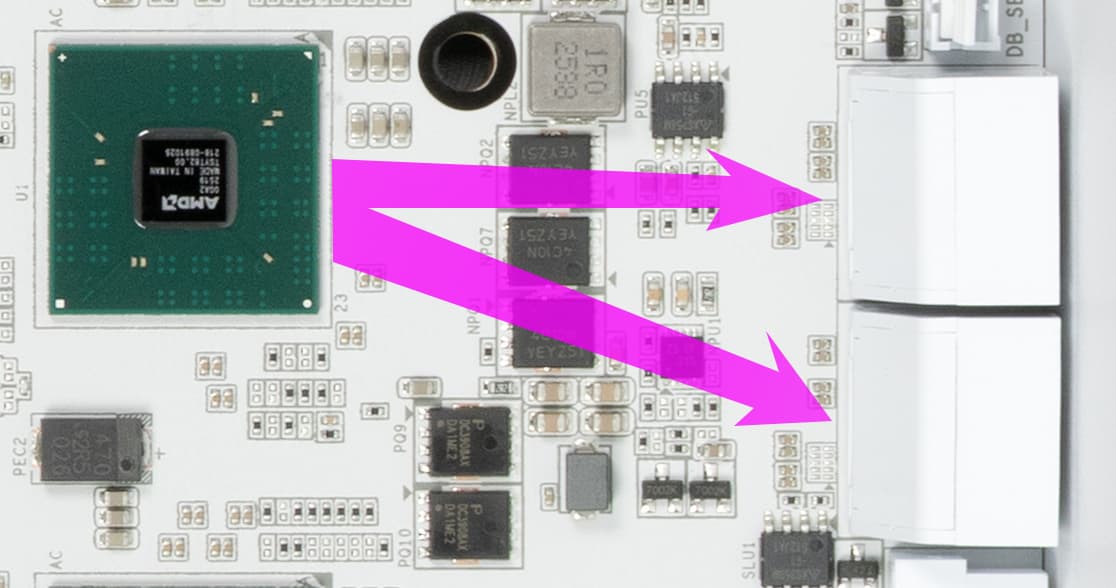

4 порта SATA 0,1,2,3 реализованы через чипсет X870E и поддерживают создание RAID.

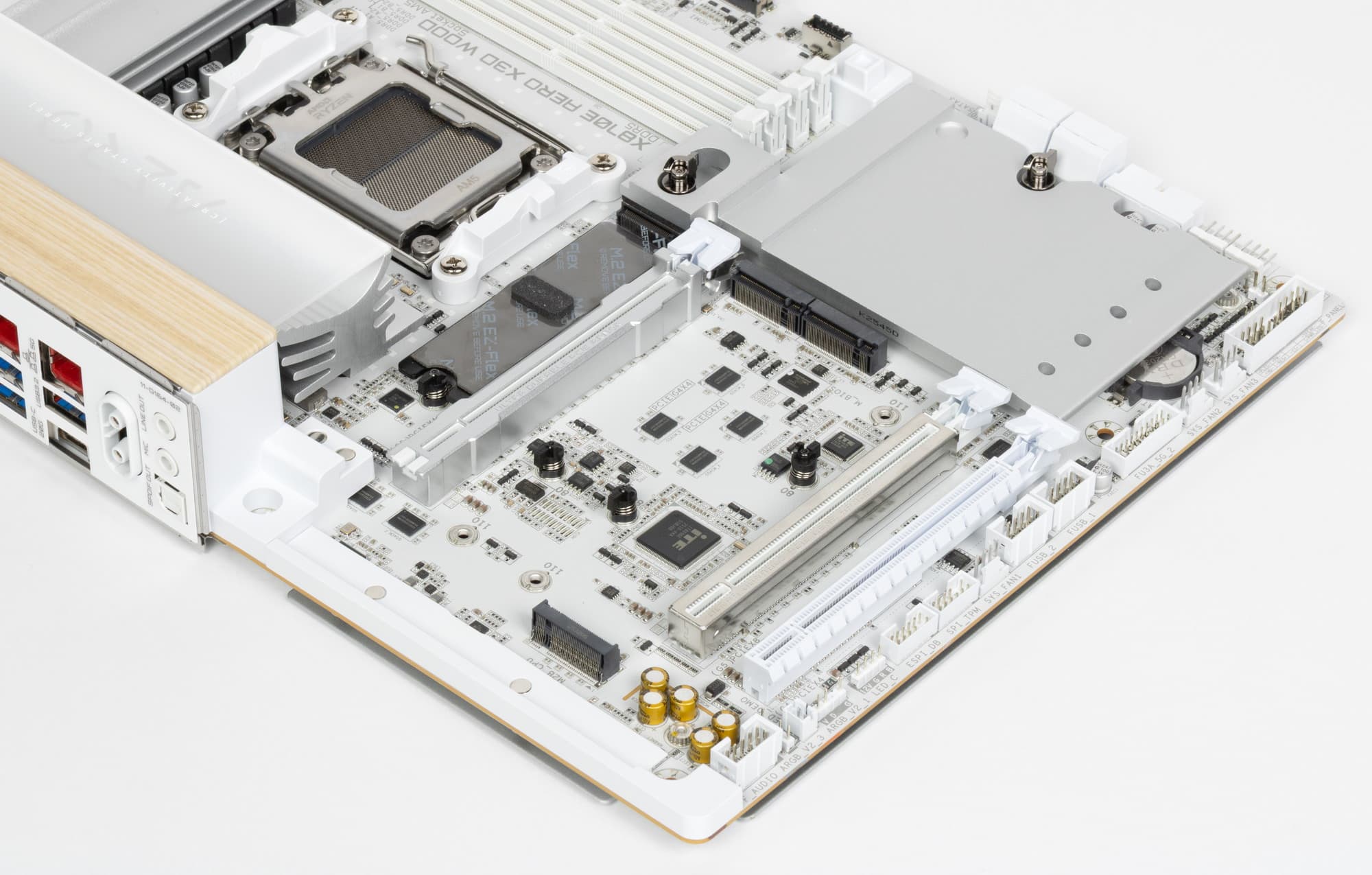

Материнская плата имеет 4 гнезда форм-фактора М.2.
Слоты M2C_SB и M2D_SB получают данные от чипсета X870E (PCIe 4.0), а остальные два — от CPU (PCIe 5.0). При этом все слоты работают с модулями только с PCIe интерфейсом и поддерживают размер модулей 2280. Слот M2A_CPU также поддерживает еще и размер 2580,а остальные три 22110. На всех M.2 можно организовать RAID.
Особо обращу внимание на то, что слот M2B_CPU, получающий данные от процессора, делит ресурсы с хабом USB4 ASMedia ASM4242, о чем я говорил уже выше. Частично это связано с тем, что контроллер USB4 требует 4 линии PCIe, и инженеры решили «отнять» их у CPU (поэтому у того свободно поддерживается только один слот M2A_CPU).

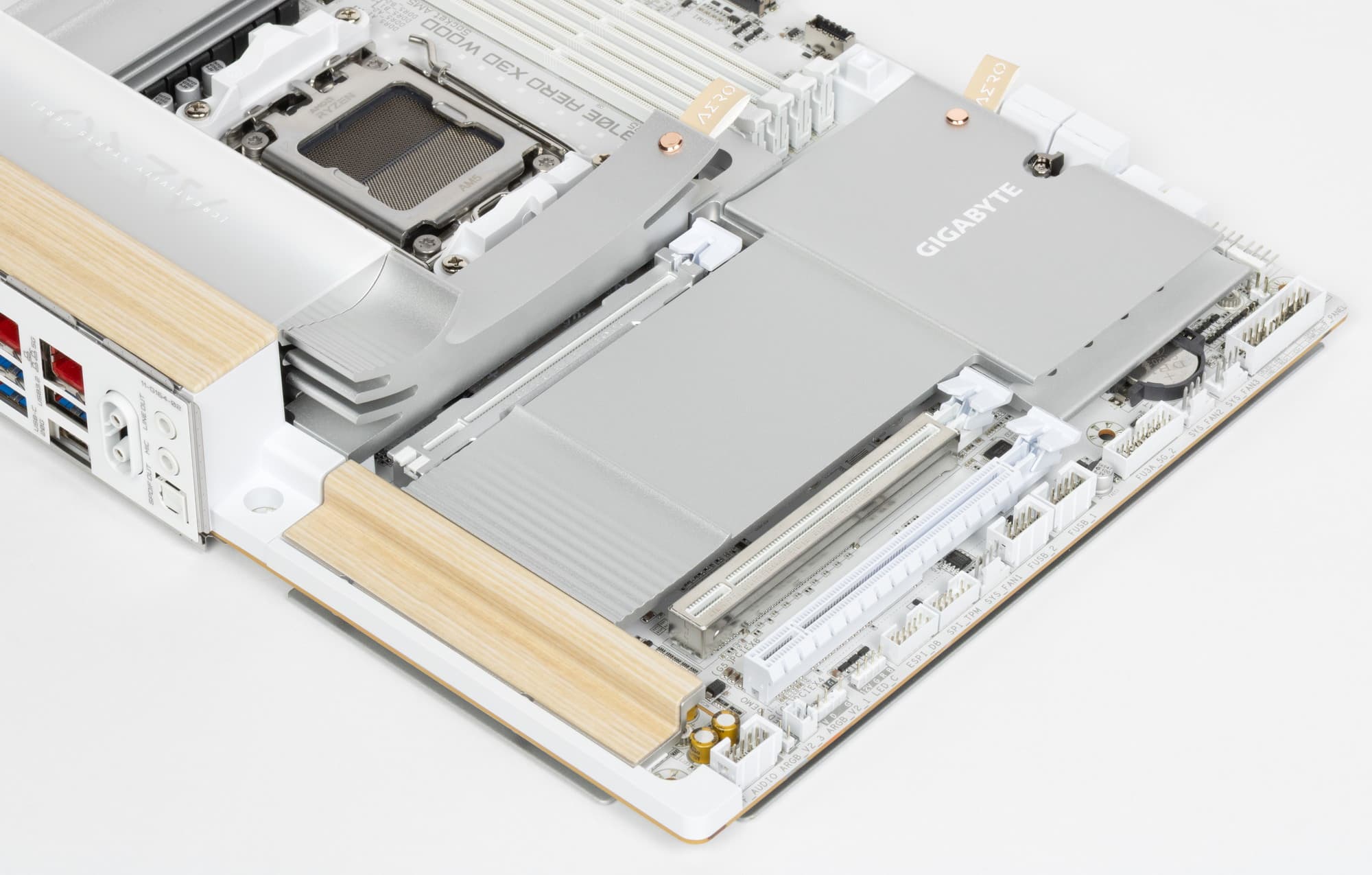

Все M.2 слоты на матплате имеют радиаторы. Слот M2A_CPU обладает отдельным очень толстым радиатором, когда как остальные M.2 слоты имеют общий радиатор (он легко отстегивается, винты не требуются). Следует отметить, что слот M2A_CPU кроме охлаждения верхней стороны имеет еще и нижний радиатор.

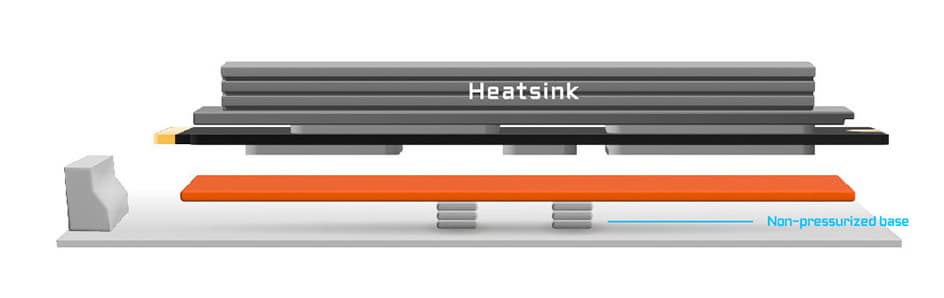

И данный нижний радиатор базируется на пружинистой основе, давая возможность более надежно закрепить модуль замками.
Оба радиатора слотов M.2 имеют по кожаной стилизованной под дерево петле, за которую удобно снимать радиатор (замок находится под петлей или сбоку от нее).

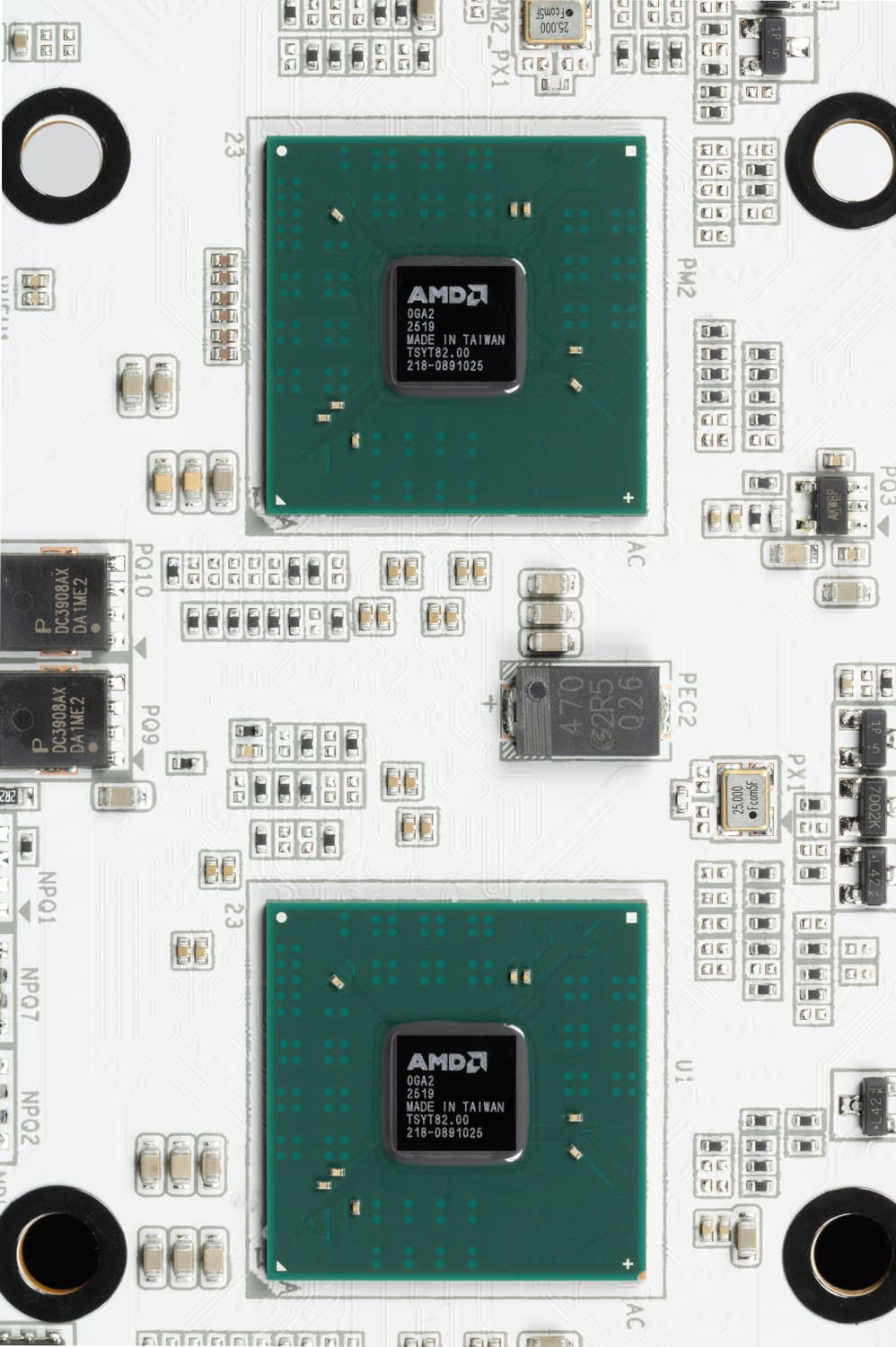

Также следует отметить, что охлаждение системного чипсета (2 микросхемы) – отдельно от охлаждения модулей в слотах M.2.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

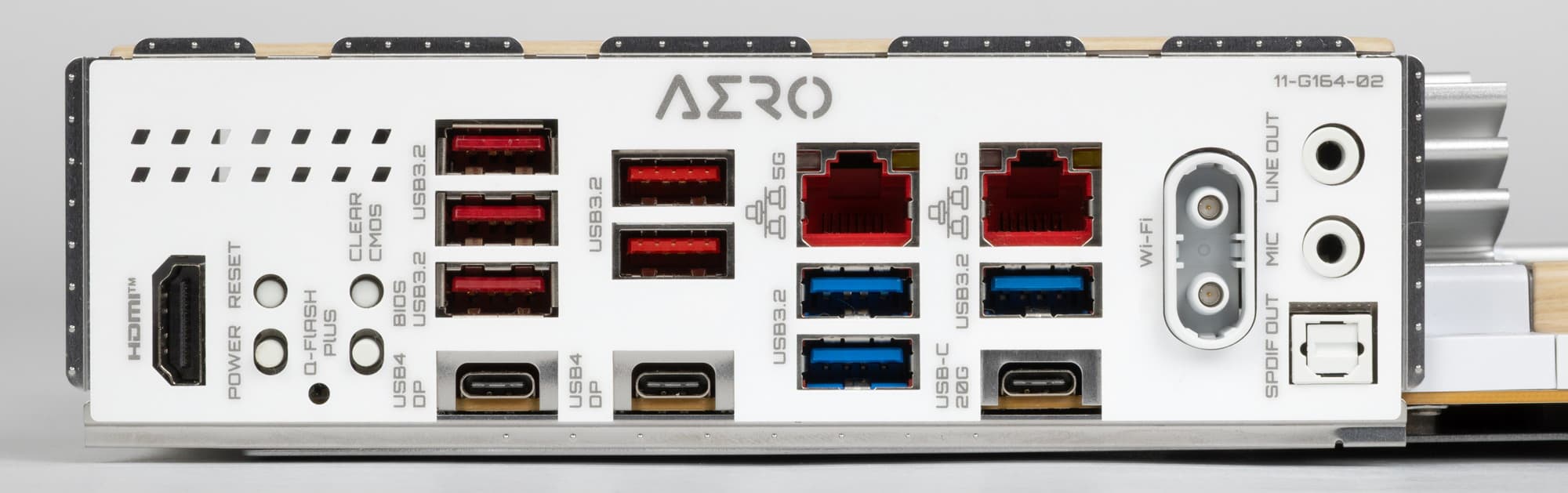

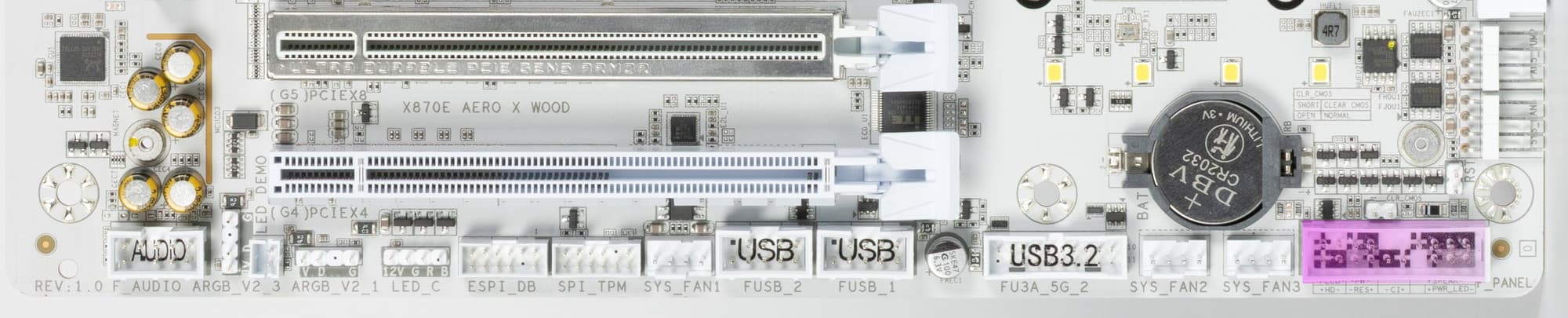

Теперь на очереди USB-порты и прочие устройства ввода-вывода. Большинство из них выведено на заднюю панель портов.
Напомню, что чипсет X870E способен реализовать максимально: 8 портов USB 3.2 Gen2/1, 2 USB 3.2 Gen2x2, 12 портов USB 2.0. Процессор Ryzen 7000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Также мы помним и про 20 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 19 линий).
И что мы имеем? Всего на материнской плате — 20 портов USB:

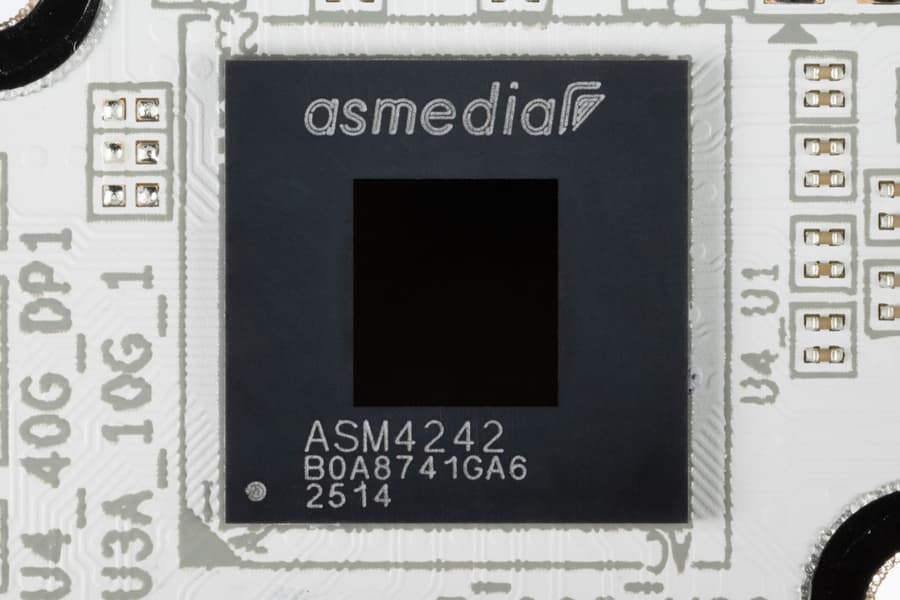

- 2 порта USB4: оба реализованы с помощью хаба ASMedia ASM4242 (на него потрачены 4 линии PCIe 4.0 от CPU, и я напомню, что данный хаб делит ресурсы со слотом M.2 (M2B_CPU)) и представлены двумя портами Type-C на задней панели;

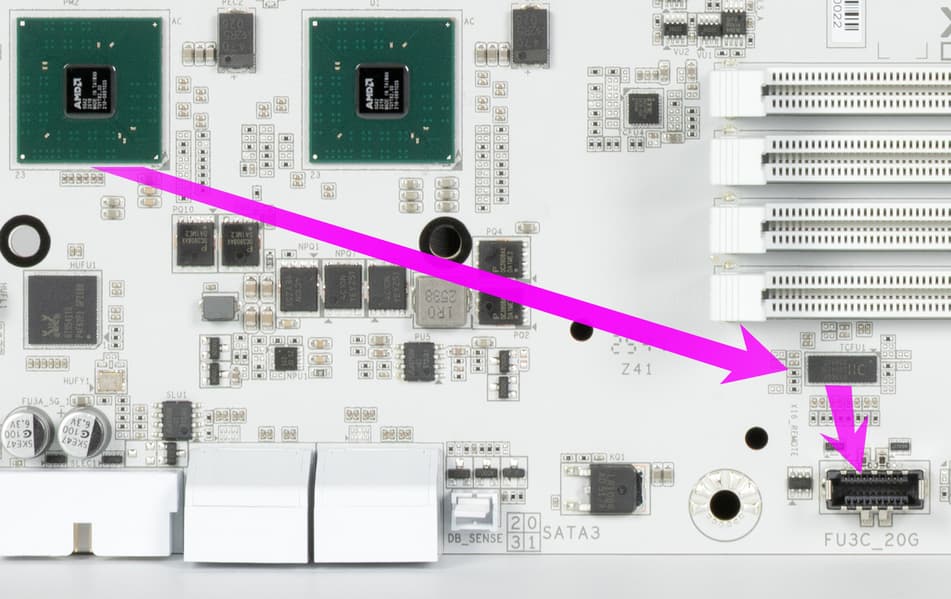

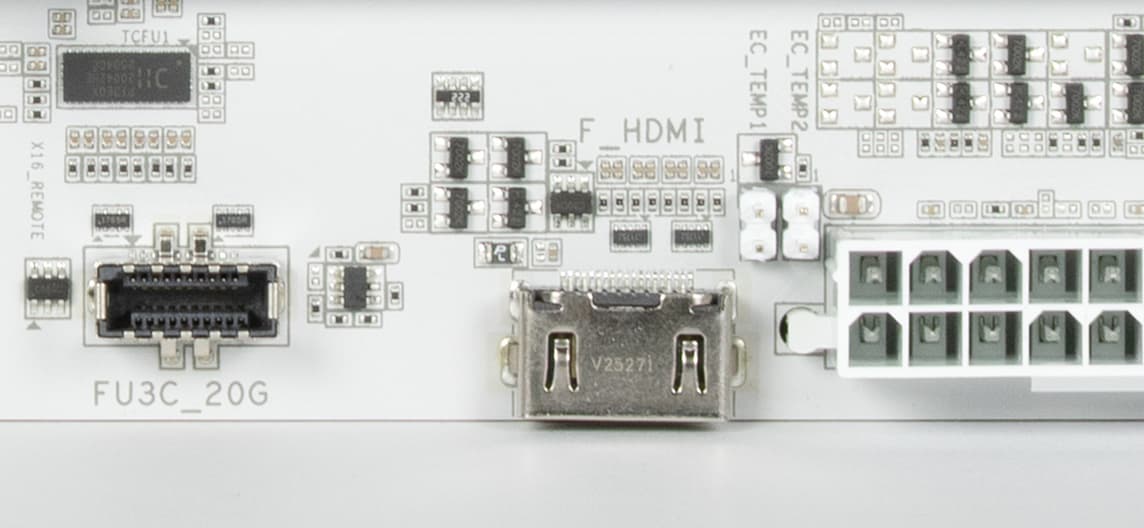

- 2 порта USB 3.2 Gen2x2: оба реализованы с помощью X870E и один представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса); второй представлен портом Type-C на задней панели;
- 5 портов USB 3.2 Gen2: 4 реализованы через X870E, еще 1 реализован через CPU и все представлены на задней панели портами Type-A (красного цвета);

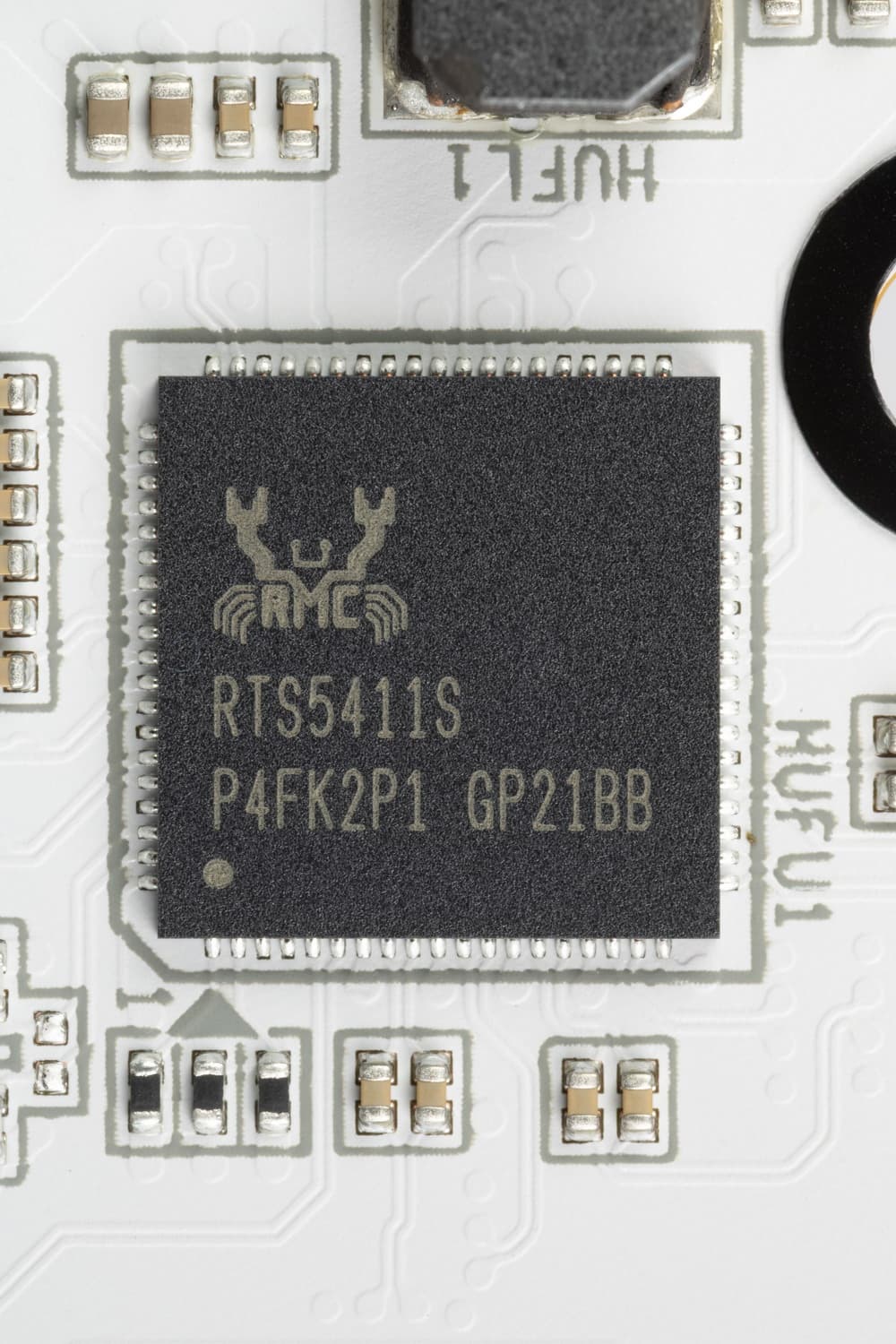

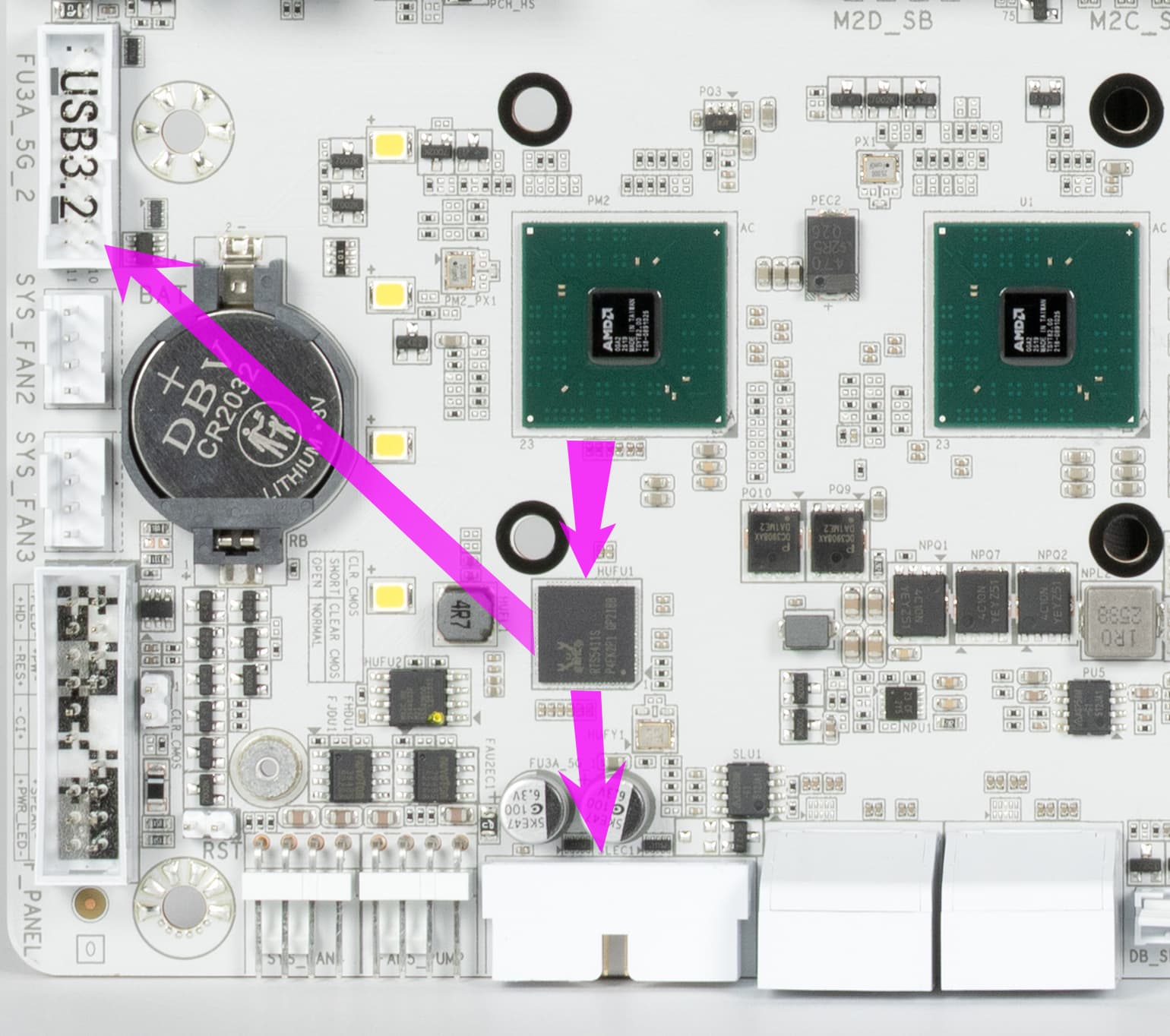

- 7 портов USB 3.2 Gen1: 4 реализованы через хаб Realtek RTS5411 (на него потрачена 1 линия USB 3.2 Gen1 от X870E) и представлены двумя внутренними разъемами
на материнской плате (каждый на 2 порта); еще 3 реализованы через X870E и представлены на задней панели портами Type-A (синего цвета);

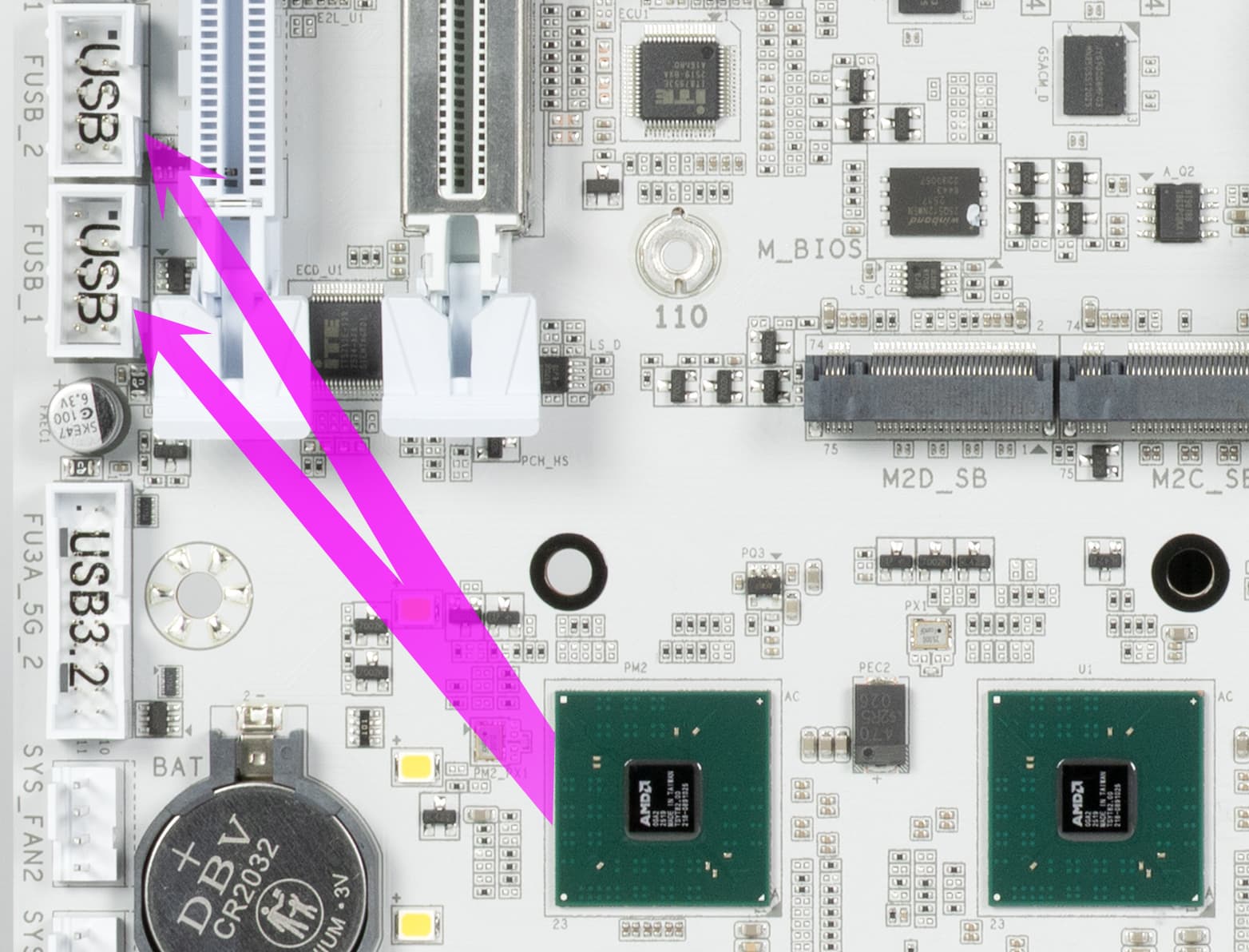

- 4 порта USB 2.0/1.1: все реализованы через X870E и представлены двумя внутренними разъемами (каждый на 2 порта).
Плюс у нас беспроводной контроллер использует 1 линию USB 2.0 от X870E. А хаб USB 3.2 Gen1 – Realtek RTS5411 использует 1 линию USB 3.2 Gen1 от X870E.
Итак, через чипсет X870E реализовано высокоскоростных портов USB:
- + 2 выделенных USB 3.2 Gen2x2;
- + 4 выделенных USB 3.2 Gen2
- + 3 выделенных USB 3.2 Gen1
- + 1 порт USB 3.2 Gen1 на поддержку контроллера
= 10 высокоскоростных портов и 5 USB 2.0 портов (4 выделенных и 1 линия на поддержку контроллера MT7927).
Плюс 19 линий PCIe, выделенные на поддержку иной периферии. Итого, у X870E в данном случае реализовано 29 высокоскоростных портов.
Через процессор реализован всего 1 высокоскоростной порт USB – USB 3.2 Gen2.

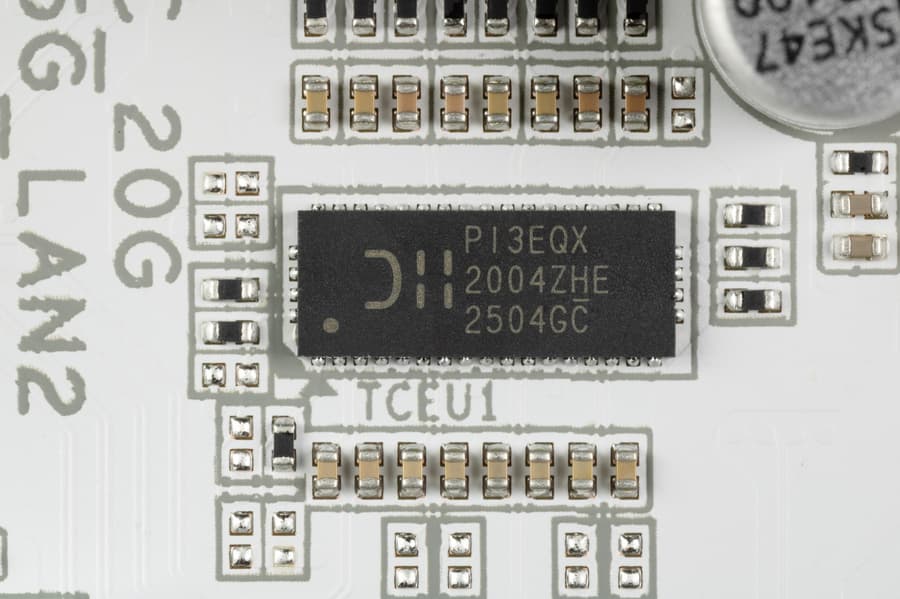

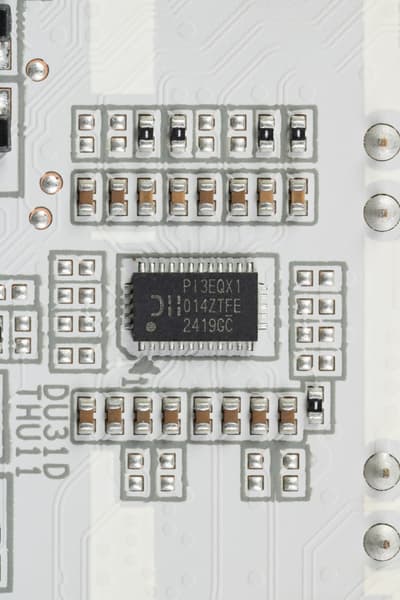

Все быстрые USB 3.2 порты оснащены ре-драйверами.

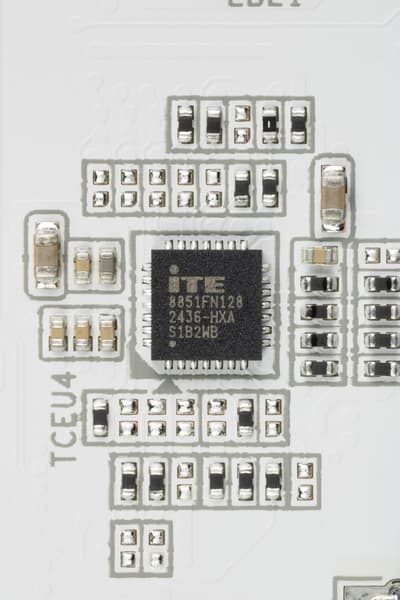

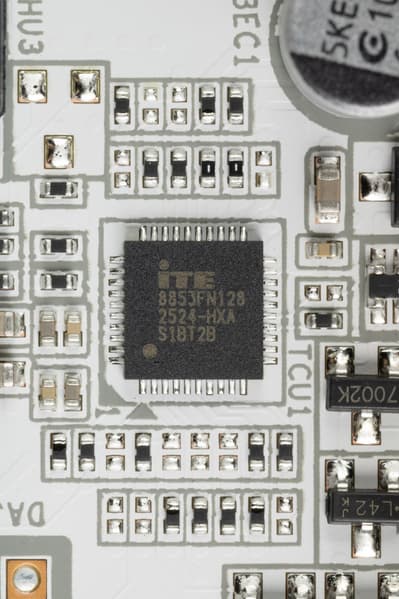

А порты USB 3.2 Gen2x2 имеют поддержку дополнительными контроллерами, дающими усиление питания, способного обеспечить быструю зарядку мобильных гаджетов через данные порты.
Отдельно надо отметить, что материнская плата оснащена портами USB4. Плата комплектуется соответствующим контроллером ASM4242 от ASMedia, который распаян на материнской плате. О нем я уже говорил выше (не забываем, что эти порты делят ресурсы со слотом M.2 M2B_CPU). На задней панели имеется 2 гнезда Type-C как для вывода через протокол USB4, так и для вывода графики на мониторы с интерфейсом Type-C (но только при наличии встроенной графики в процессор).
Теперь о сетевых делах.

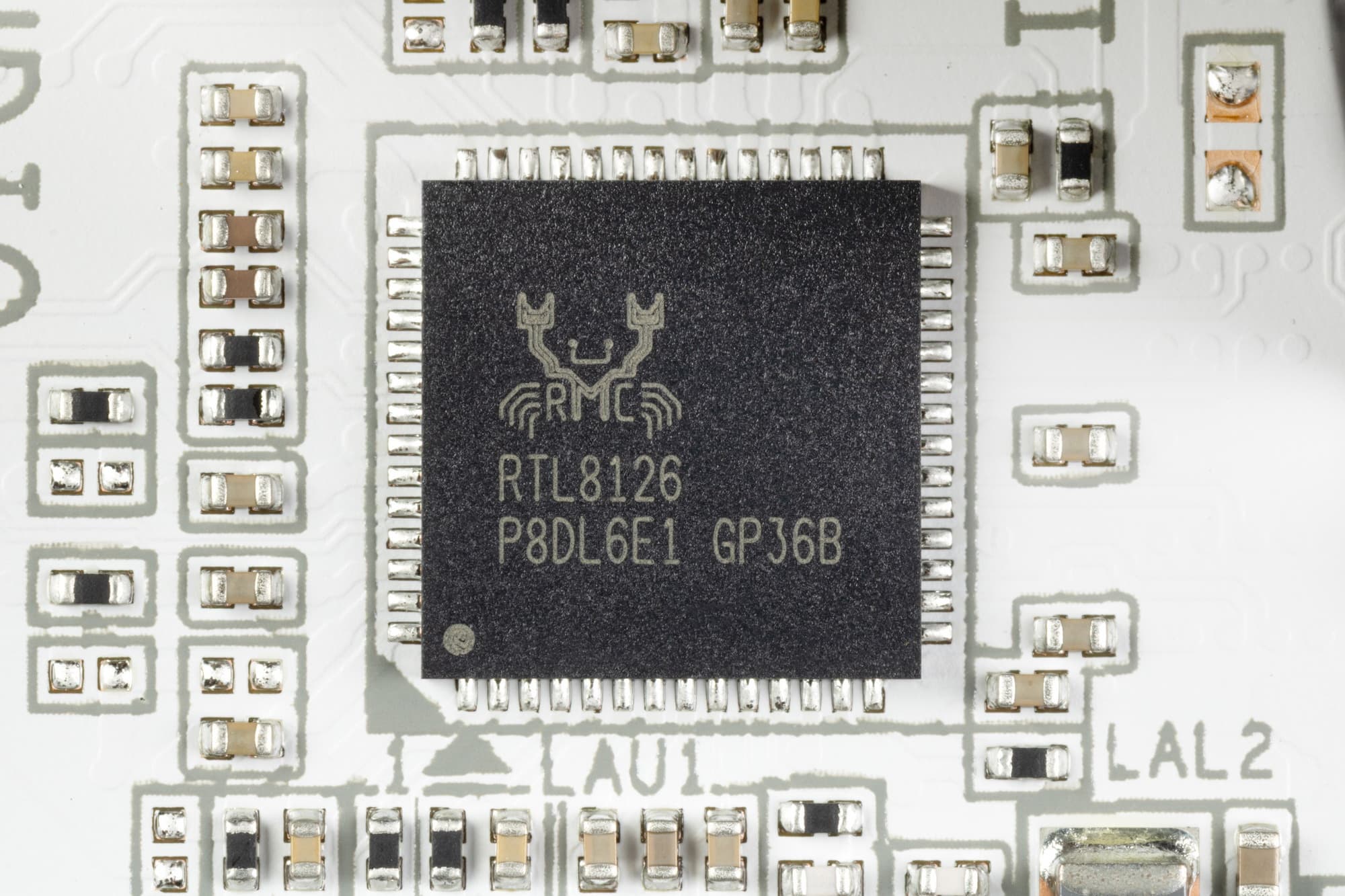

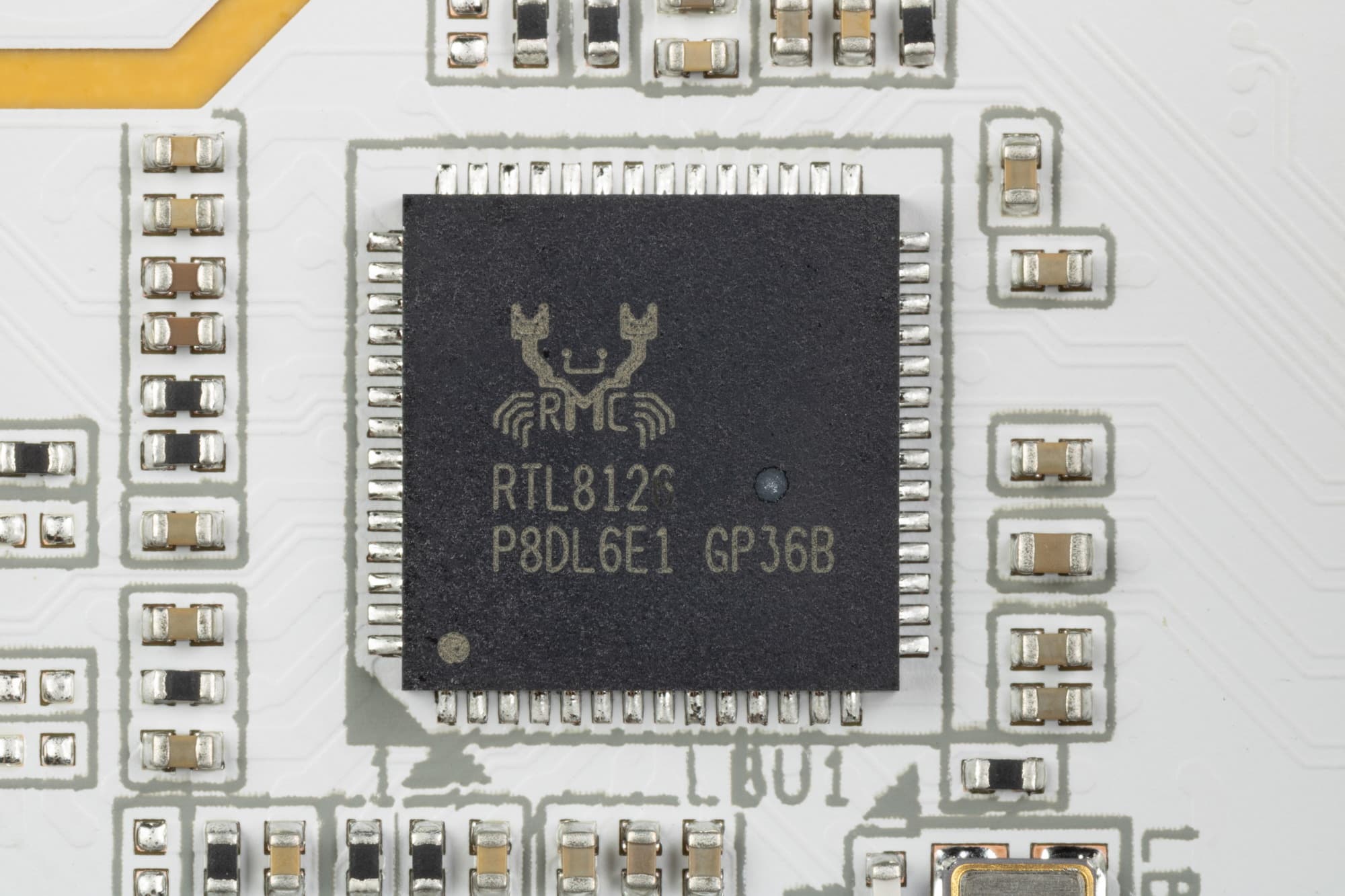

Материнская плата оснащена средствами связи просто отлично. Имеются два скоростных Ethernet-контроллера Realtek RTL8126, каждый из которых способен работать по стандарту 5 Гбит/с.

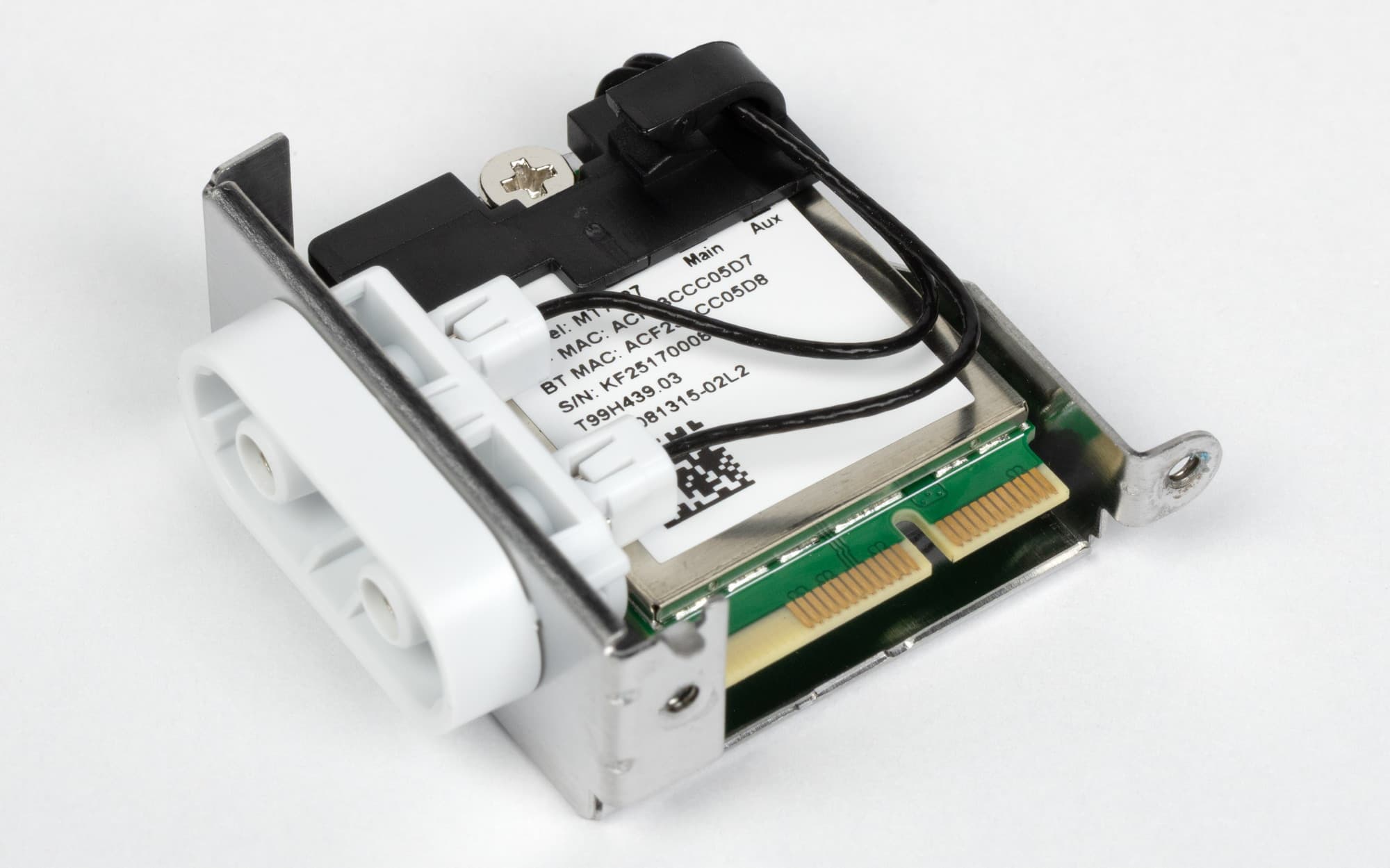

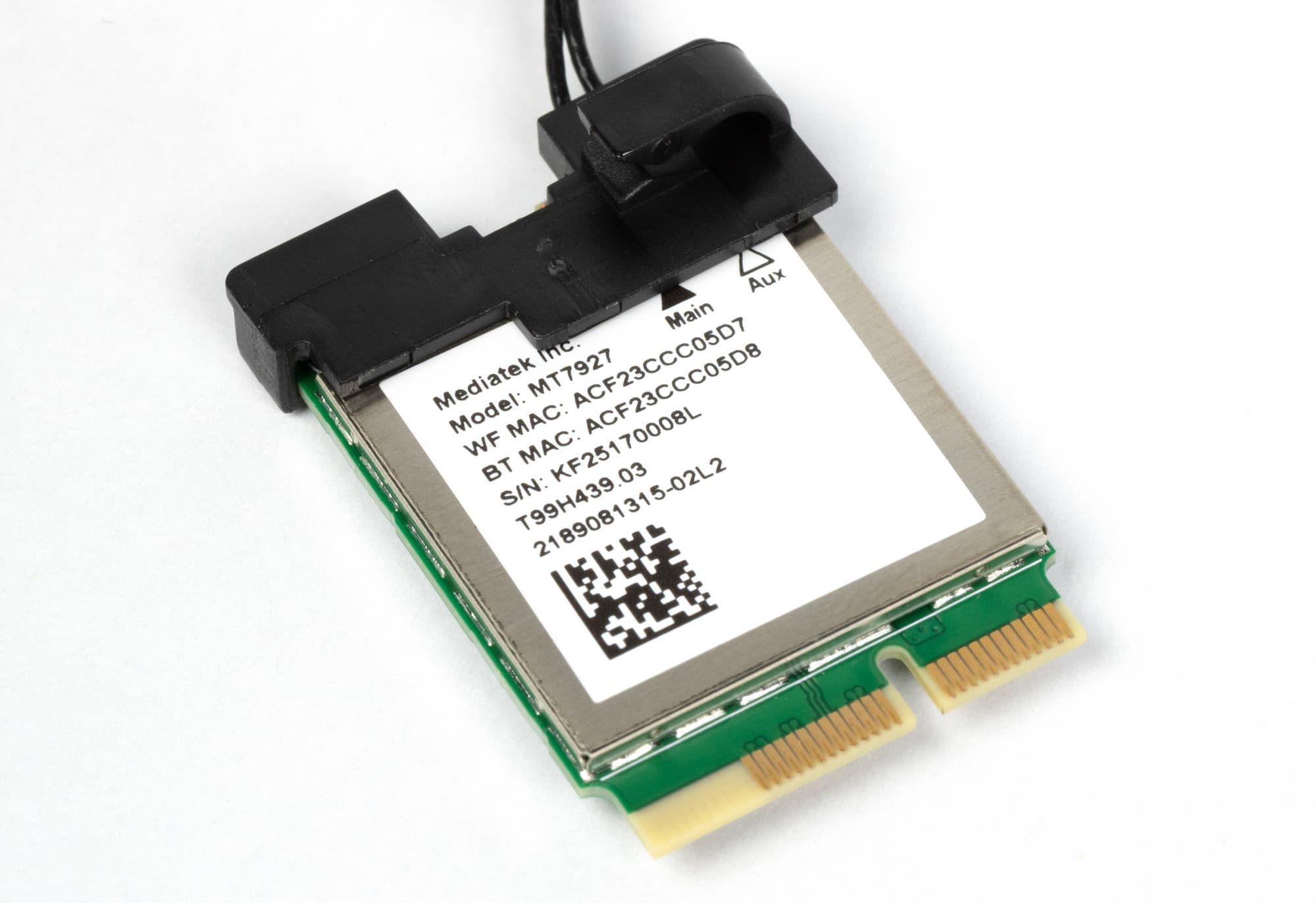

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7927, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

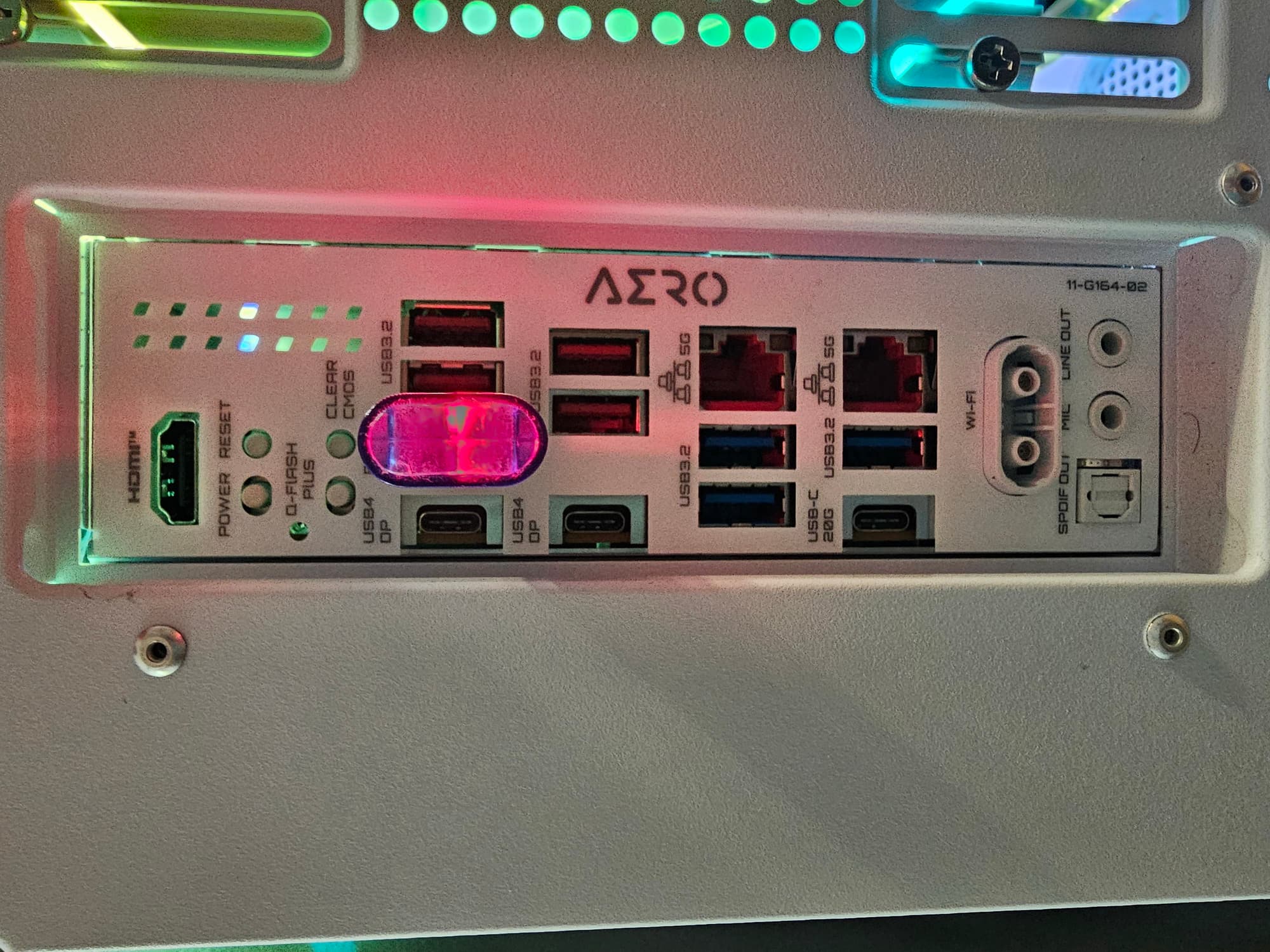

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Аудиоподсистема

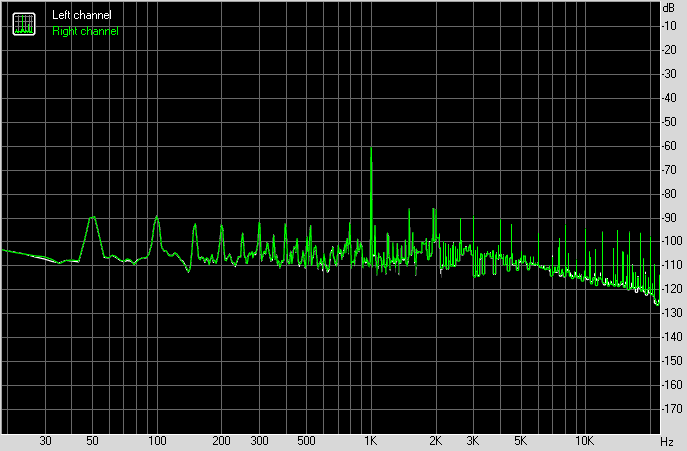

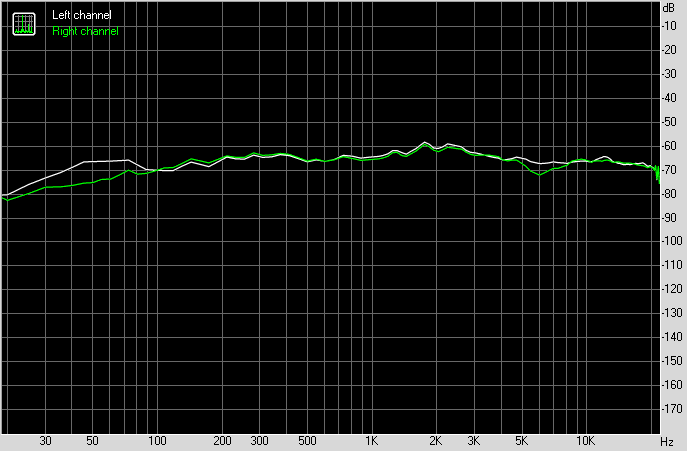

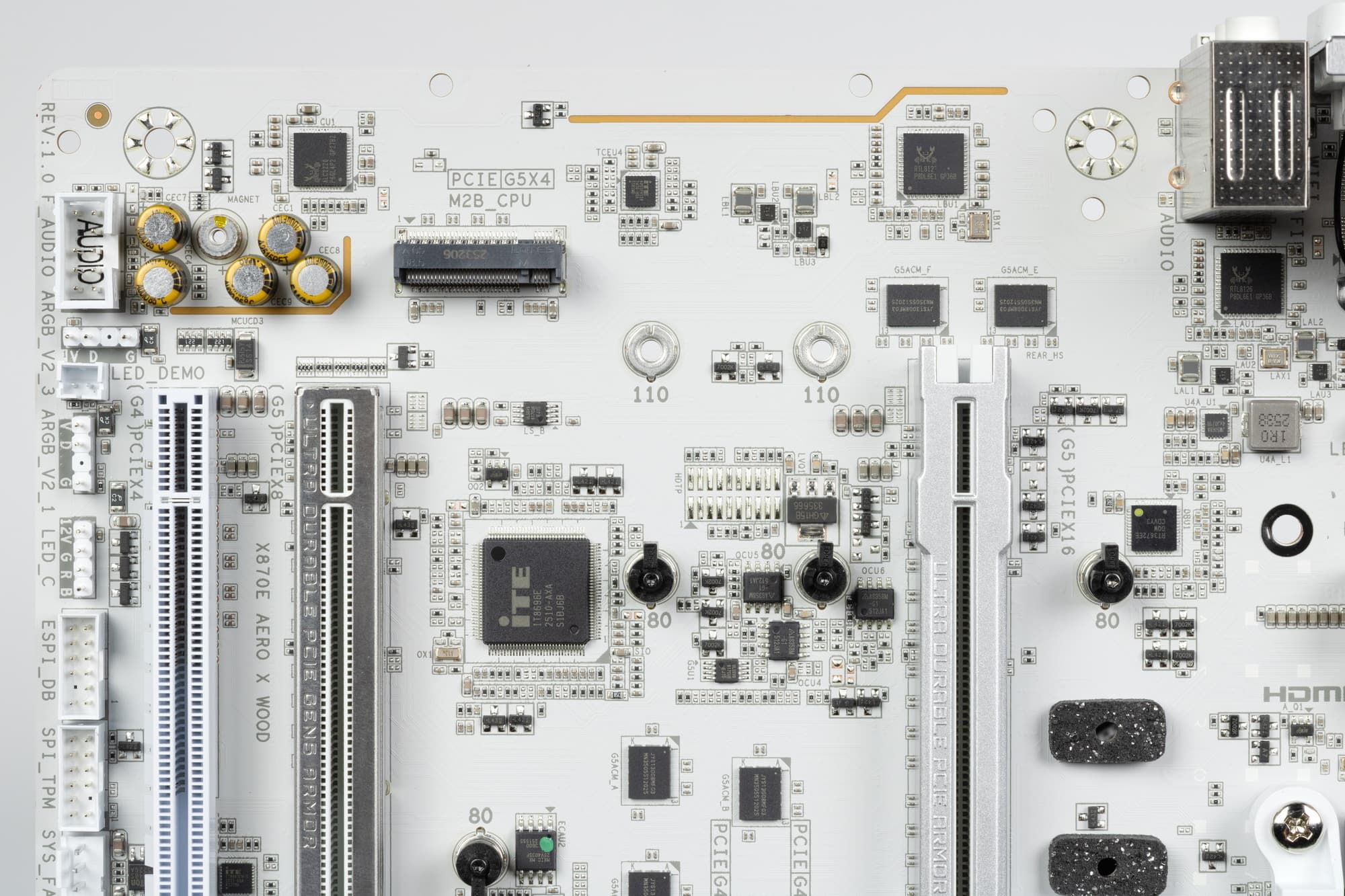

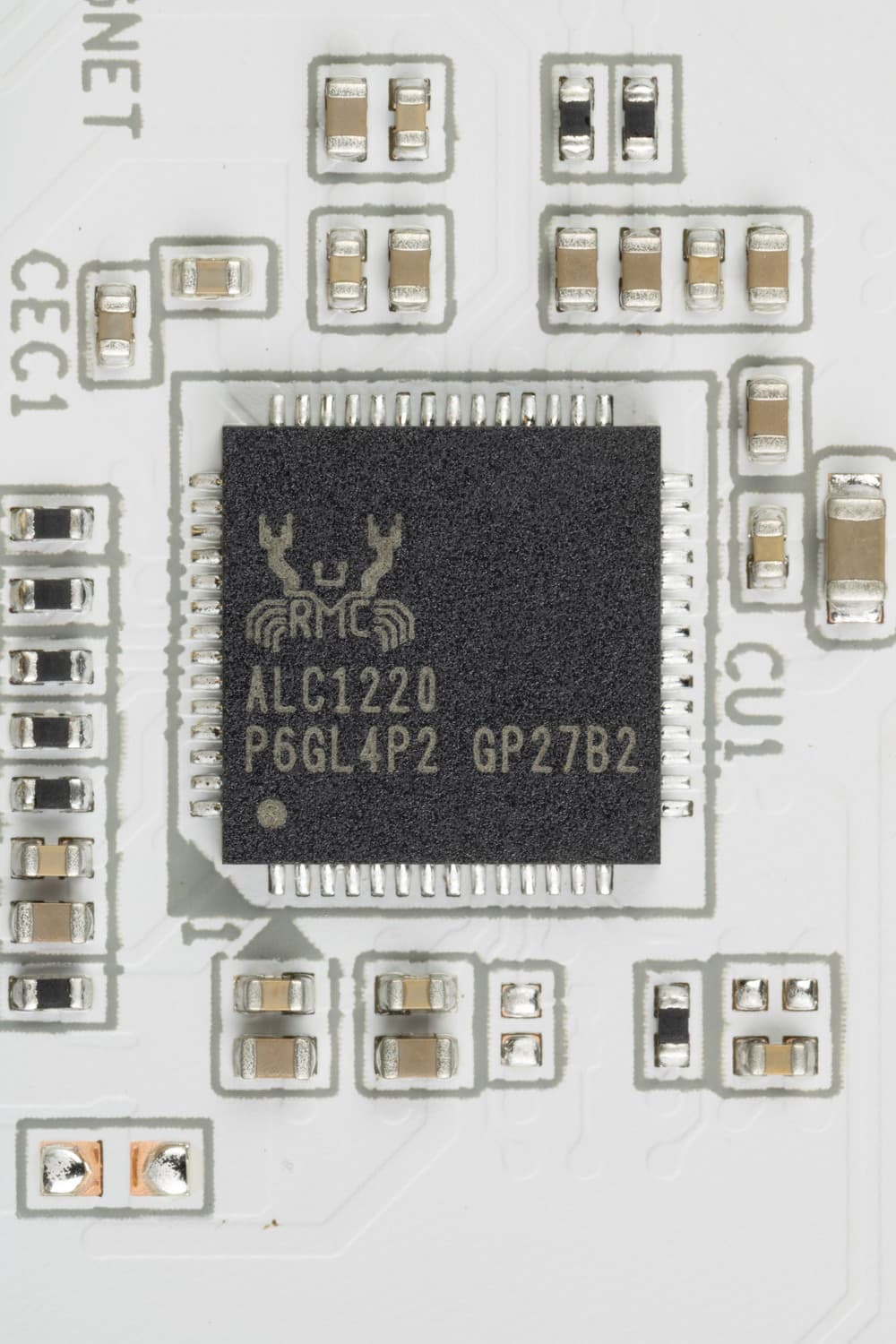

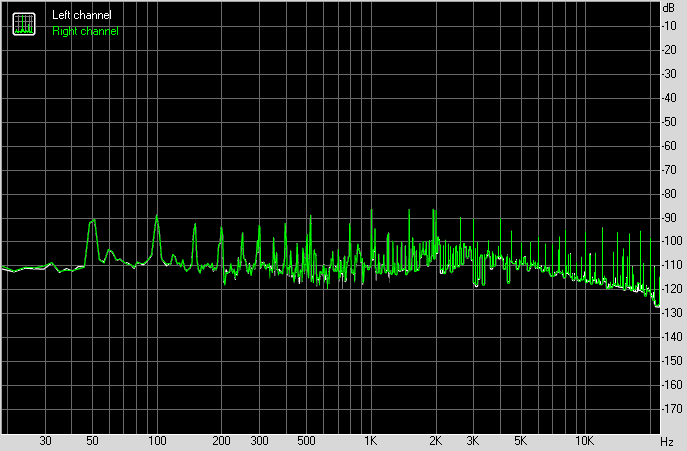

Плата оснащена звуковым кодеком Realtek ALC1220, обеспечивающим вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц.
Операционного усилителя нет. В аудиоцепях платы применяются «аудиофильские» конденсаторы.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами.
Организация схемы 7.1 осуществляется с помощью двух дополнительных гнезд на передней (верхней) панели корпуса ПК (обязательно подключить их к матплате стандартным кабелем), а также через S/PDIF на задней панели.
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

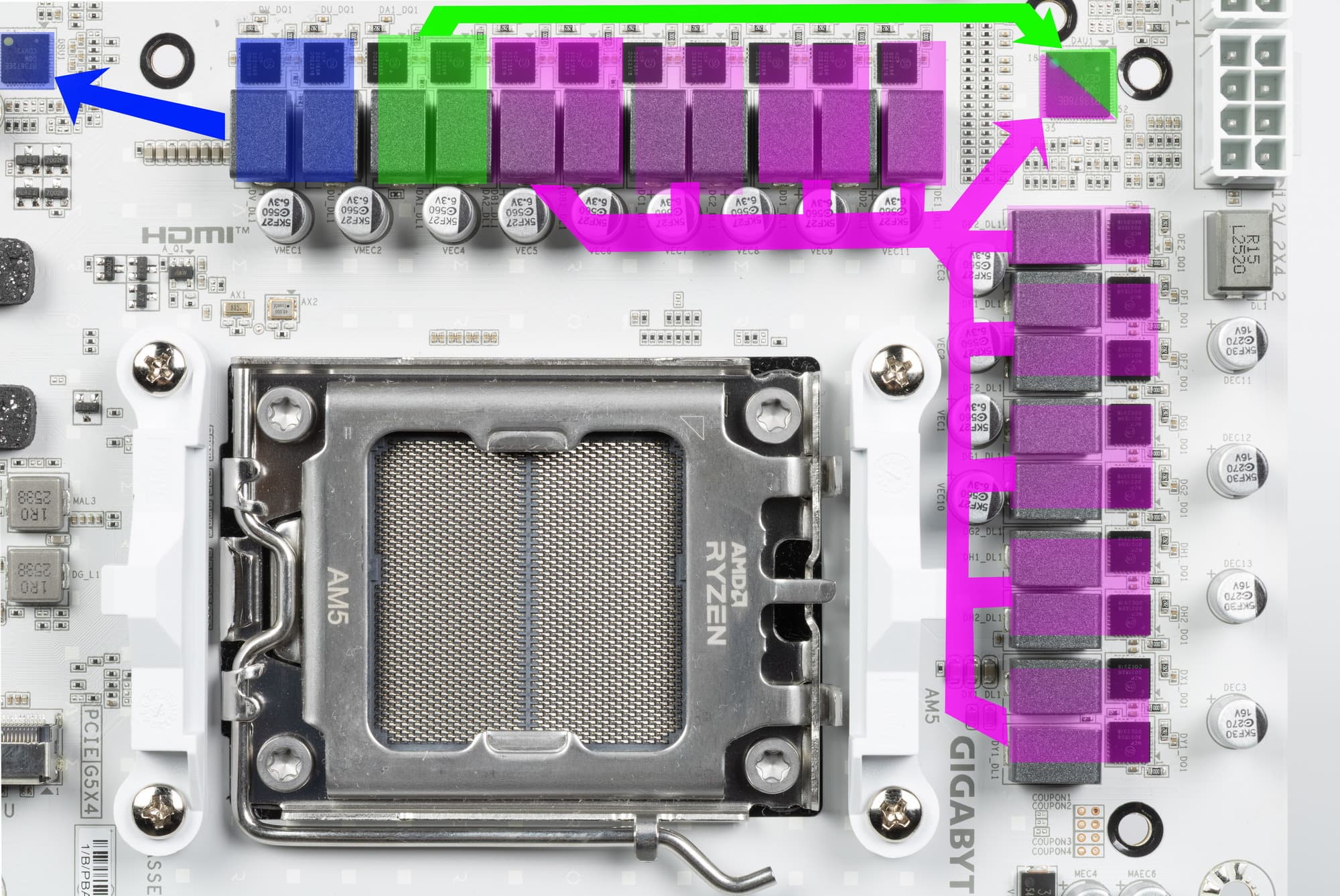

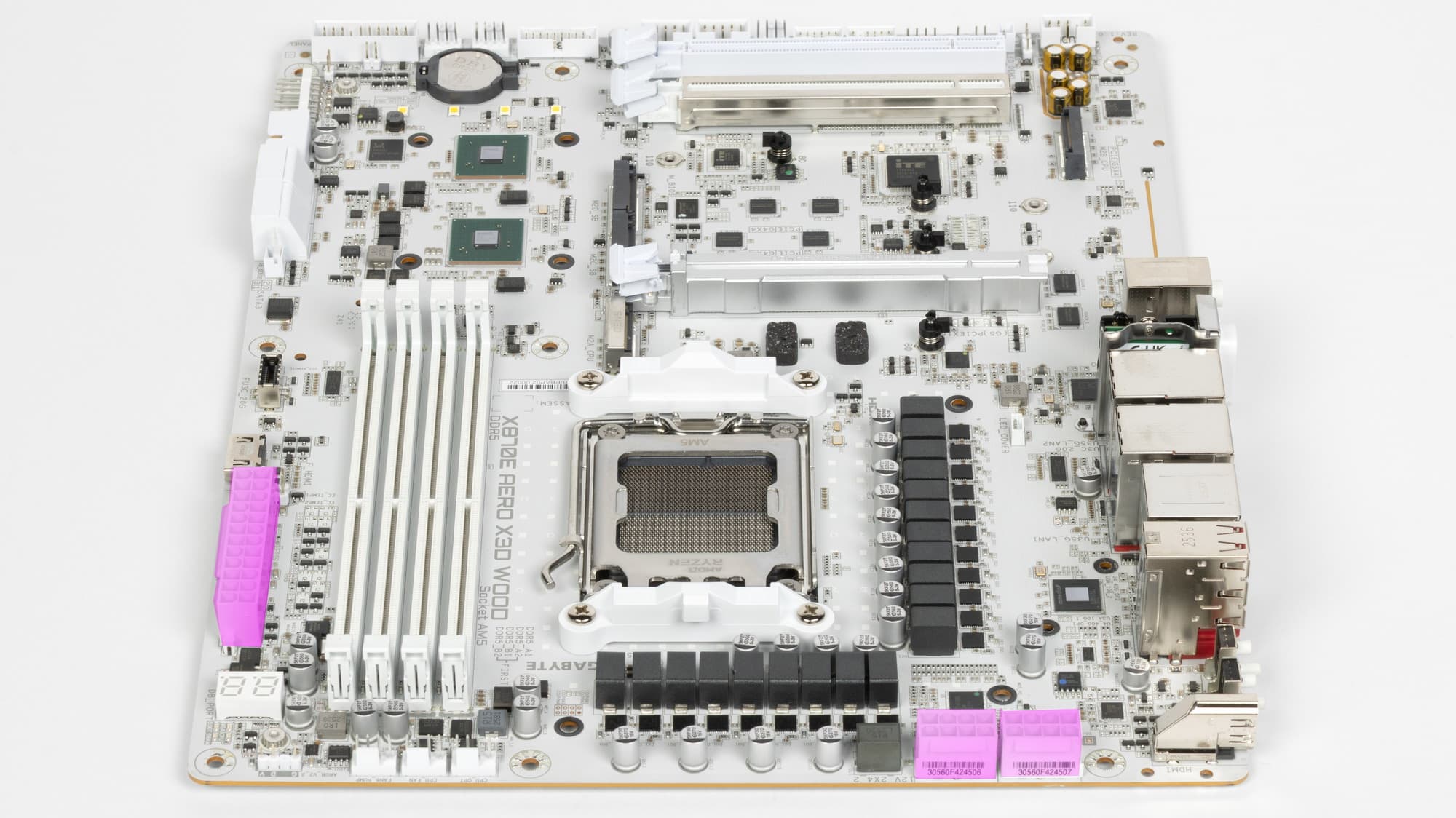

Внешне схема питания выглядит как 16+2+2: 16 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 2 фазы — VDD_MISC (вывод встроенной графики).

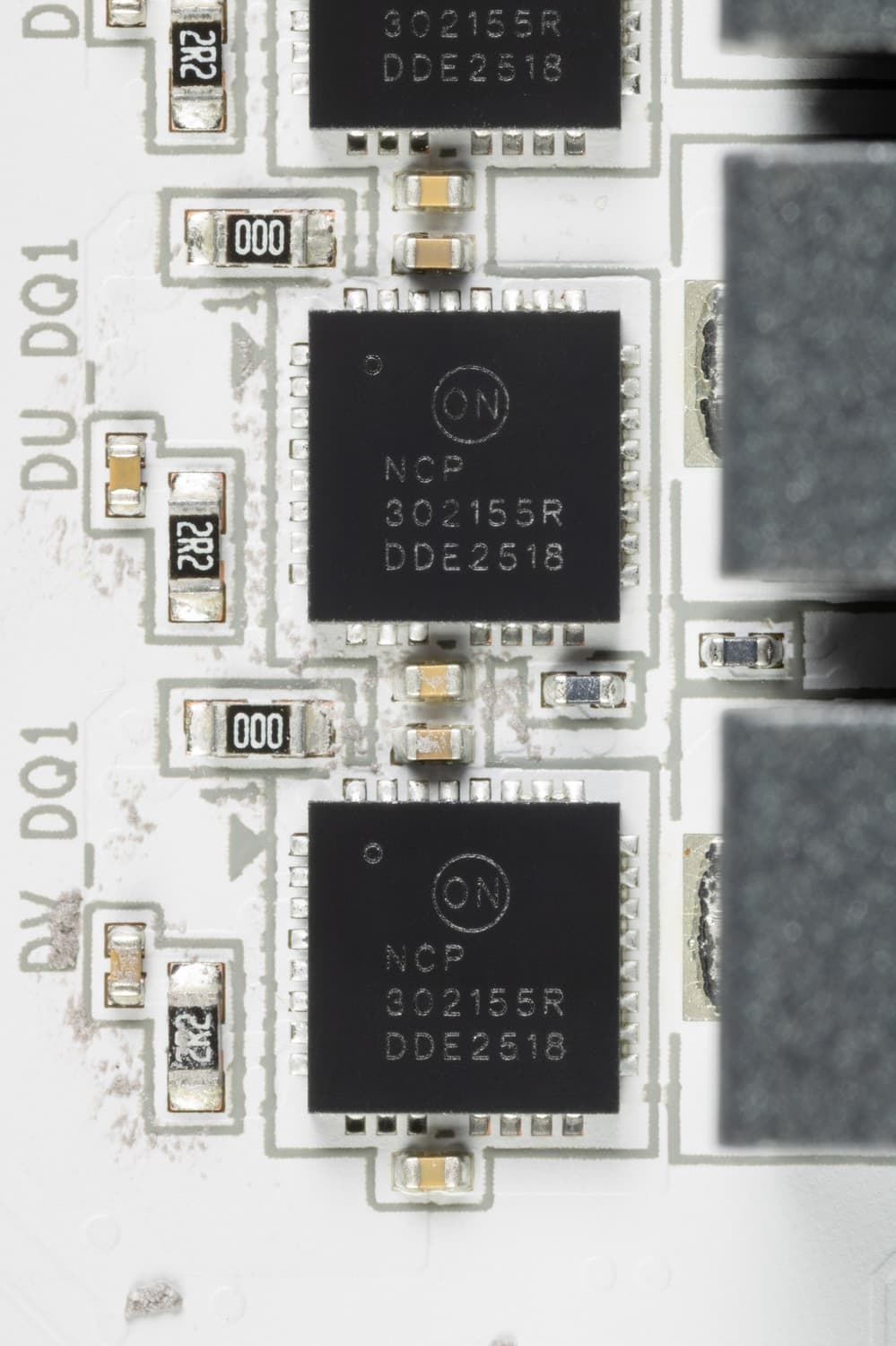

Каждый канал любой фазы имеет суперферритовый дроссель и транзисторную сборку On Semi NCP302155 (до 55A).

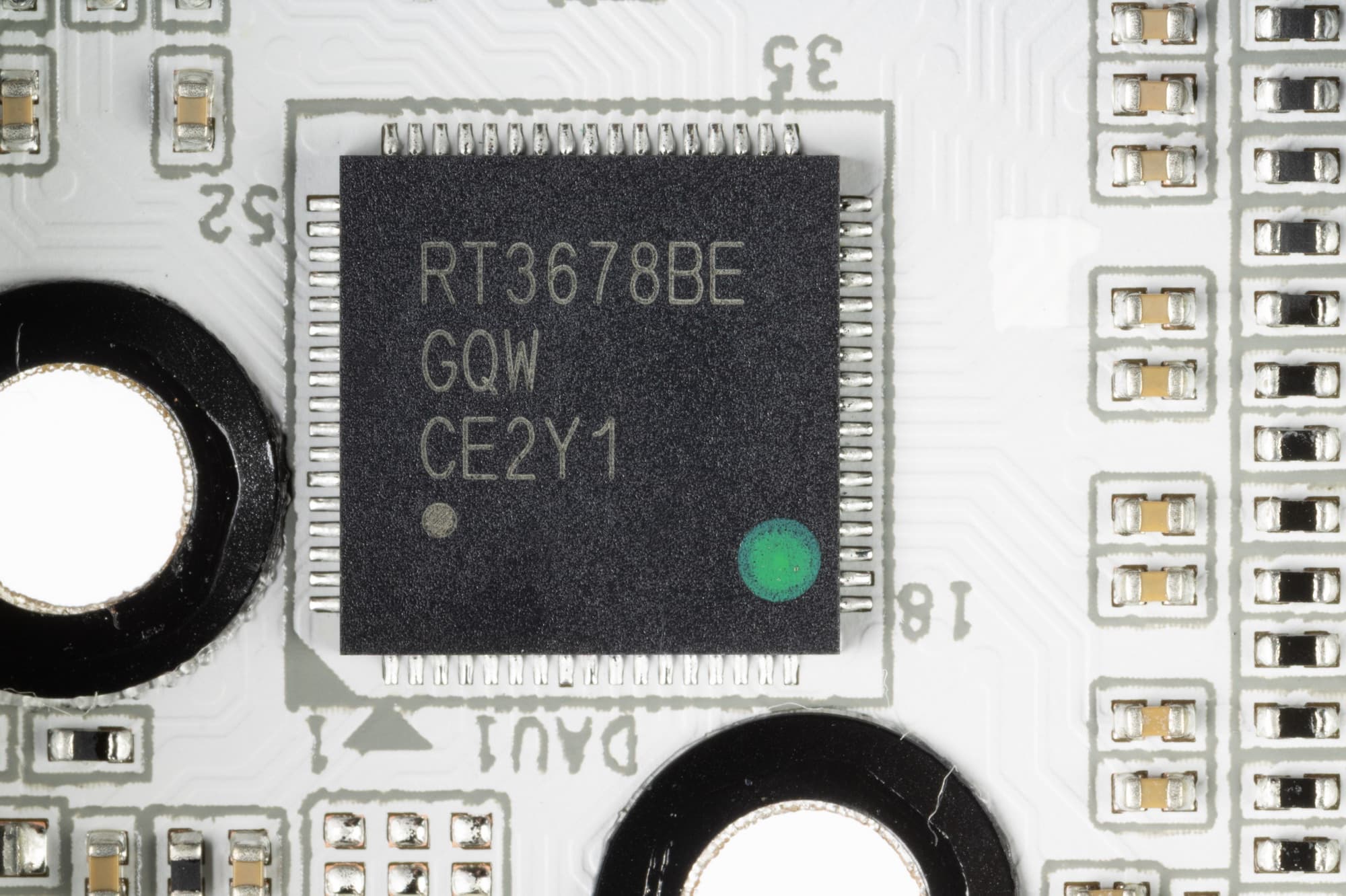

Управляет наборами фаз VCore + iGPU (16+2) ШИМ-контроллер Richtek RT3678, рассчитанный на 10 фаз, поэтому у фаз питания для VCore организовано параллельное управление: 8x2 плюс 2 фазы на встроенную графику: физически 10 фаз питания.

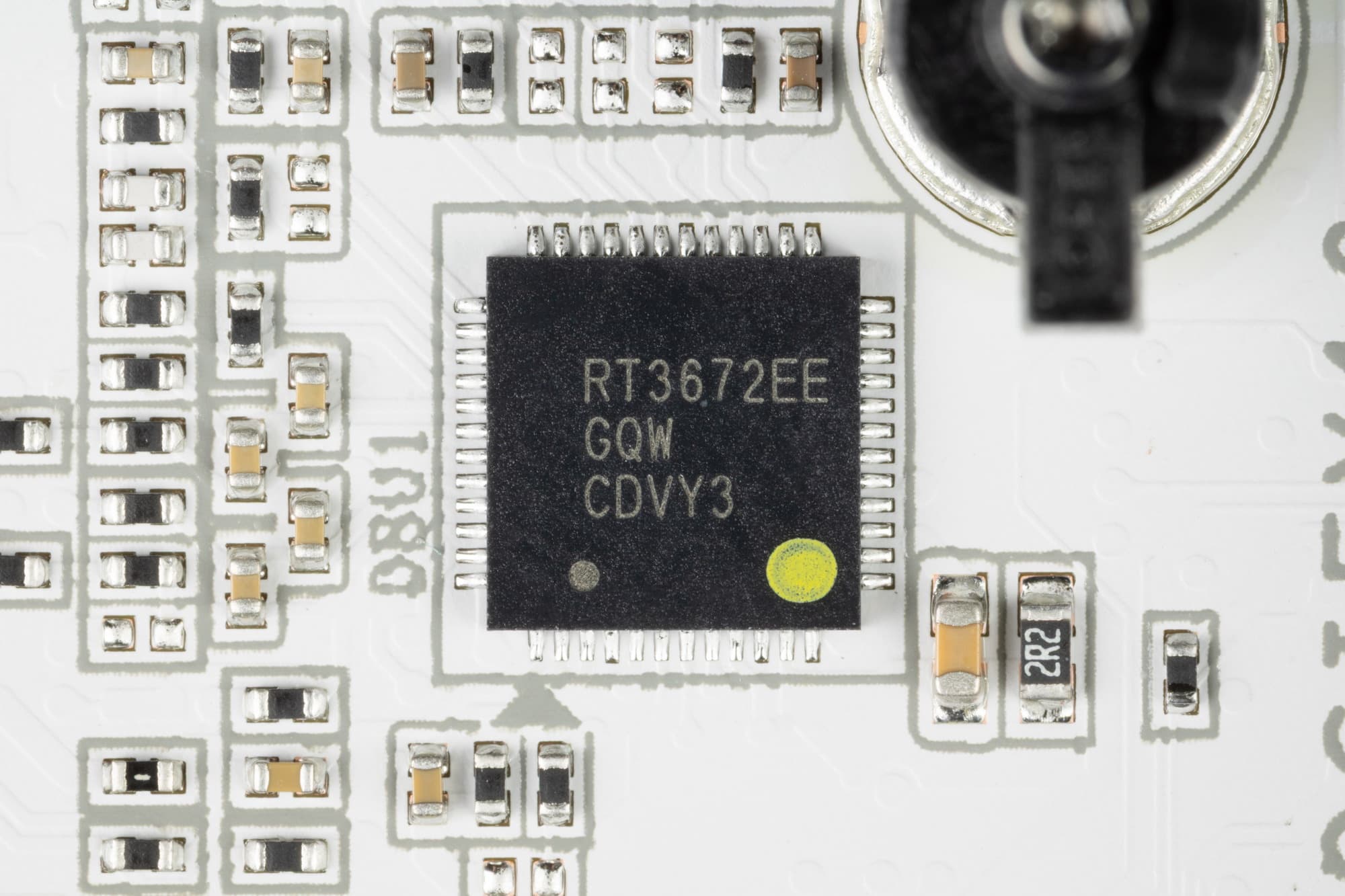

Двумя фазами питания SoC управляет ШИМ-контроллер Richtek RT3672.

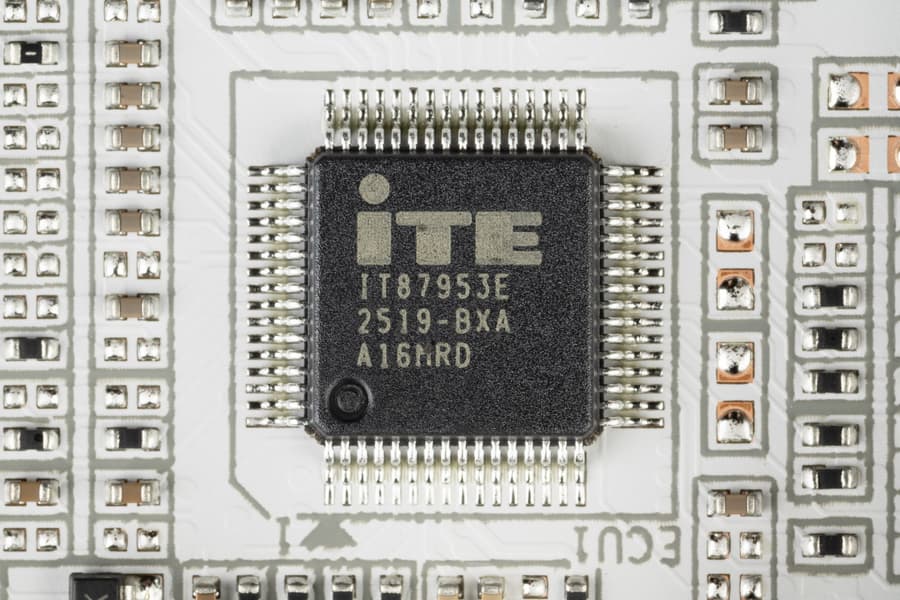

Теперь про охлаждение.

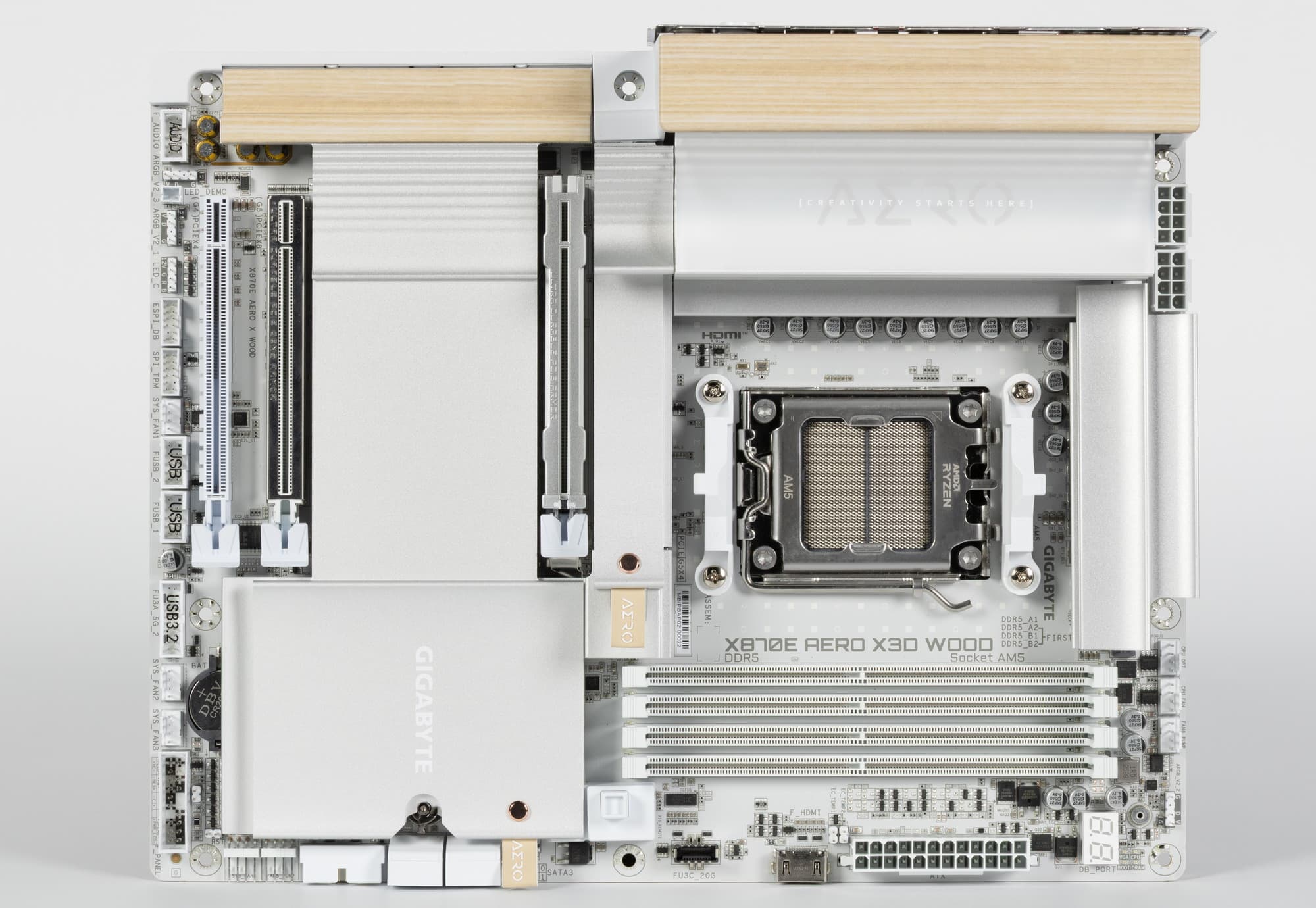

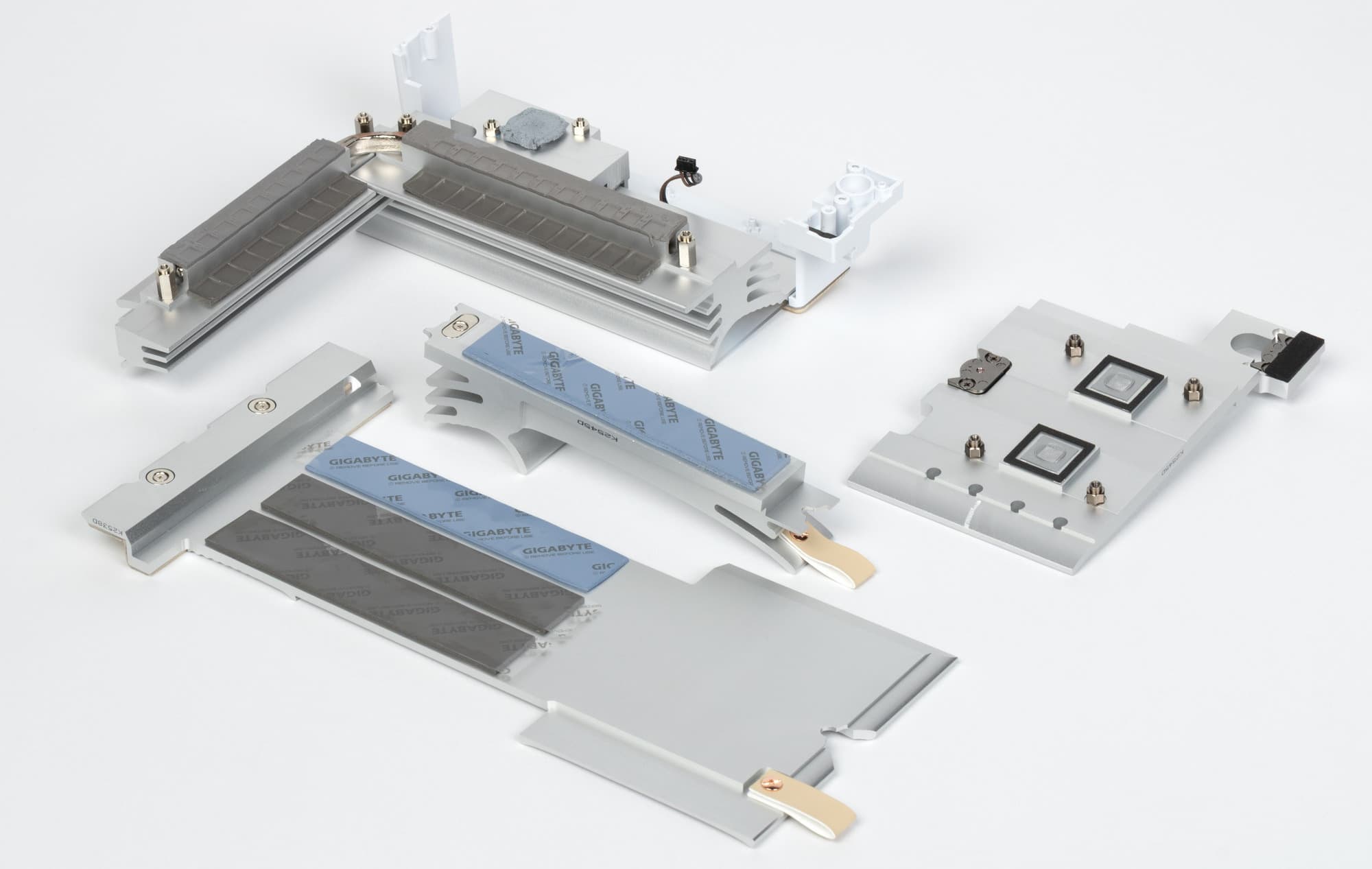

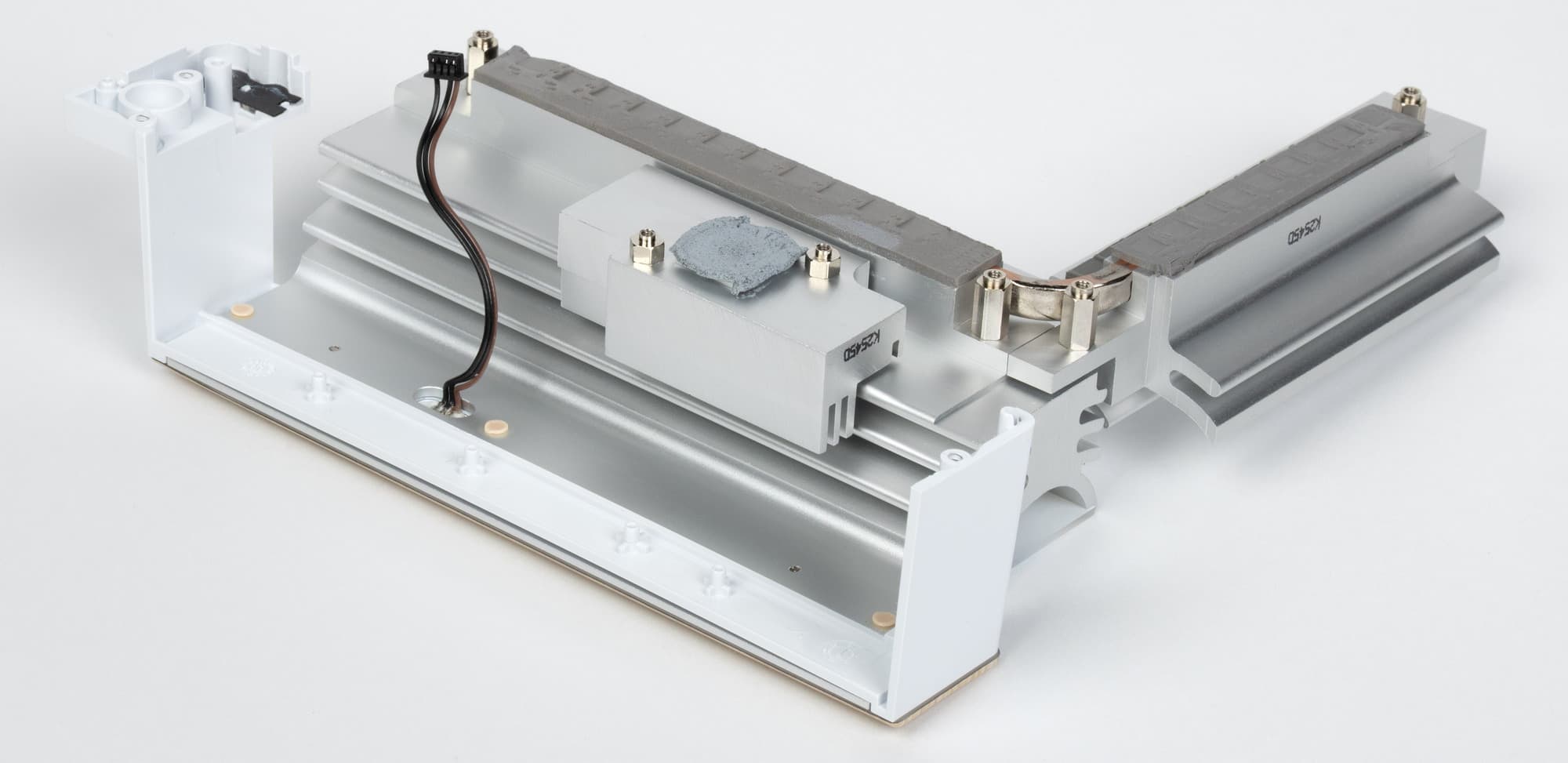

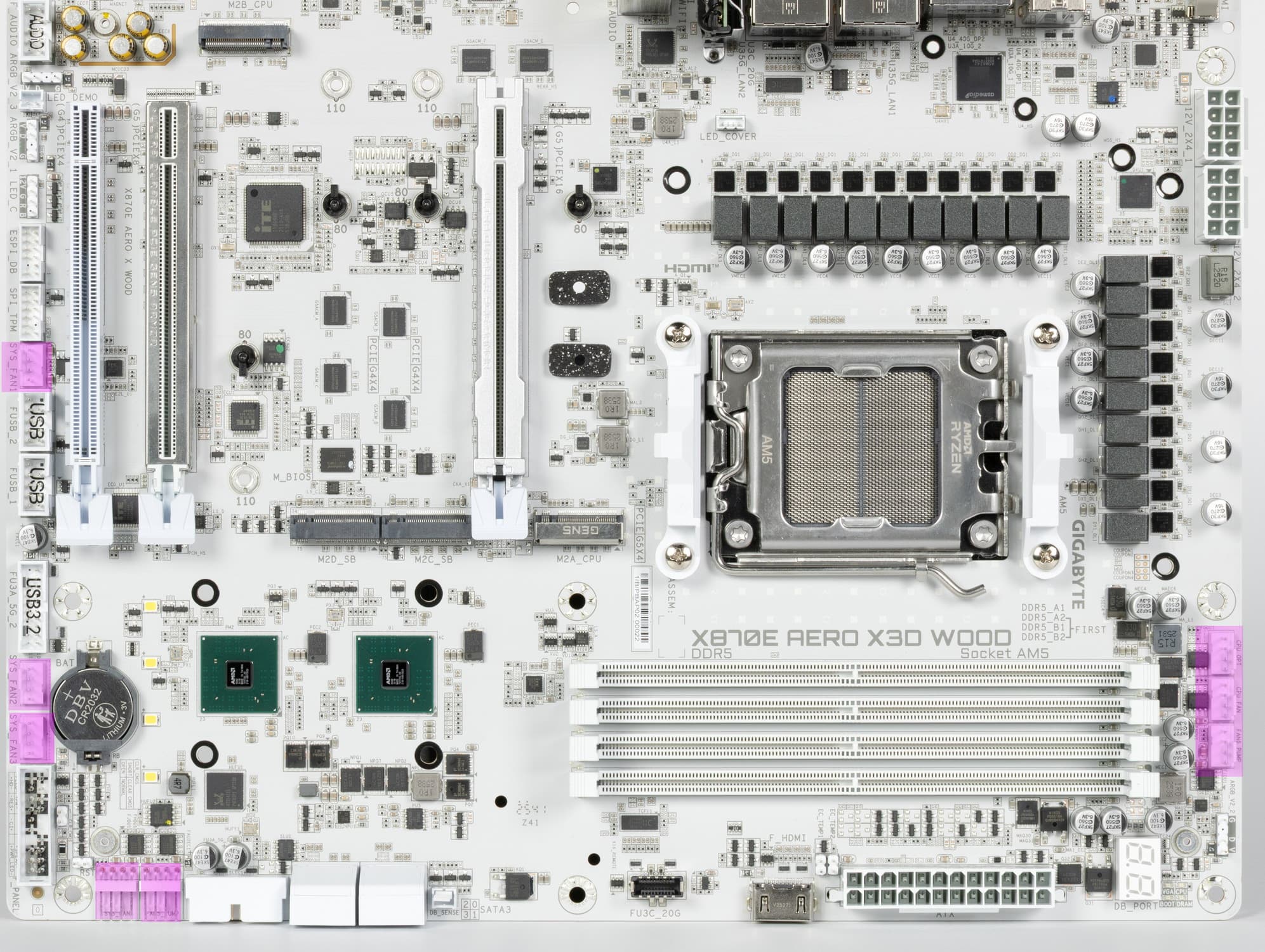

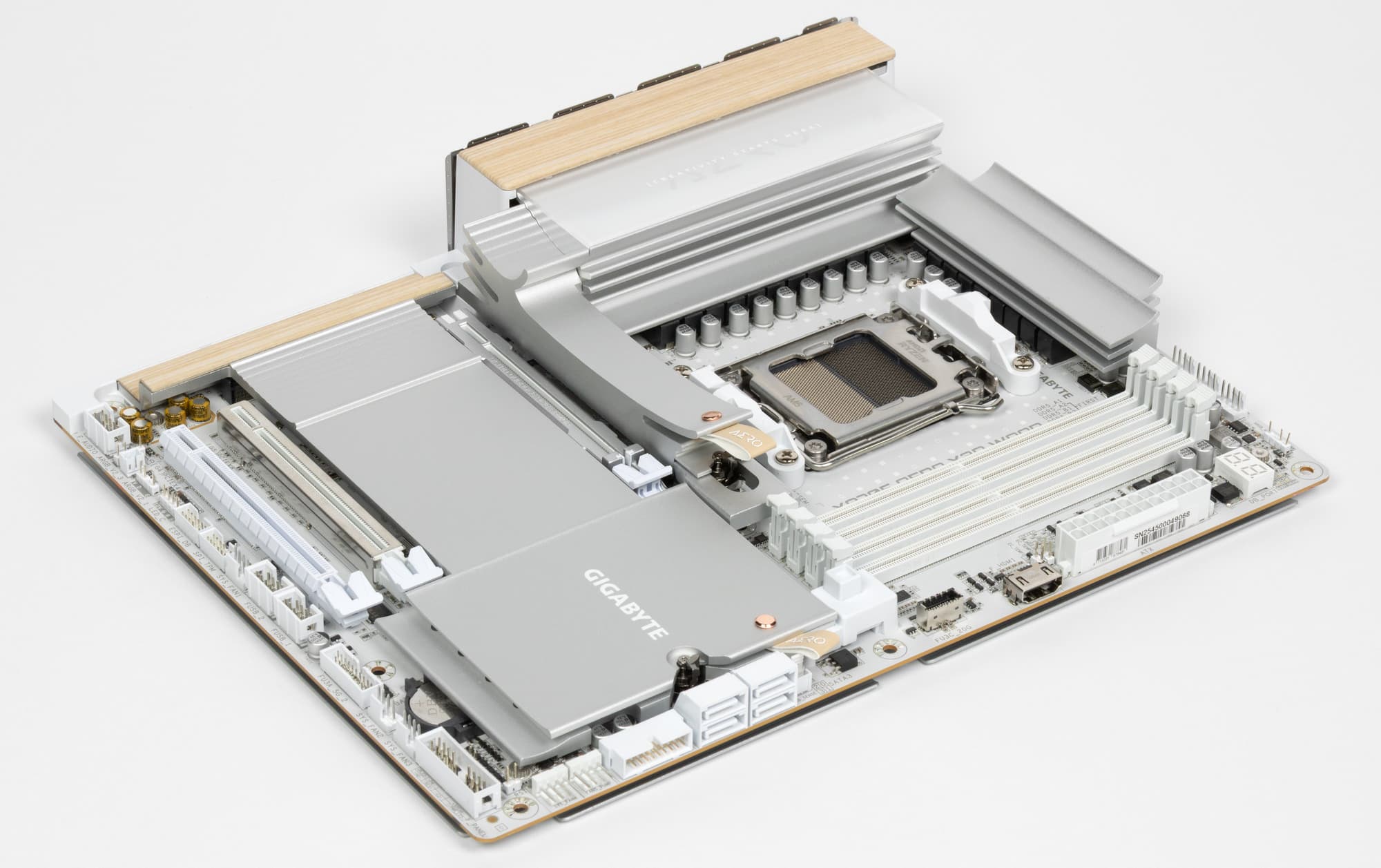

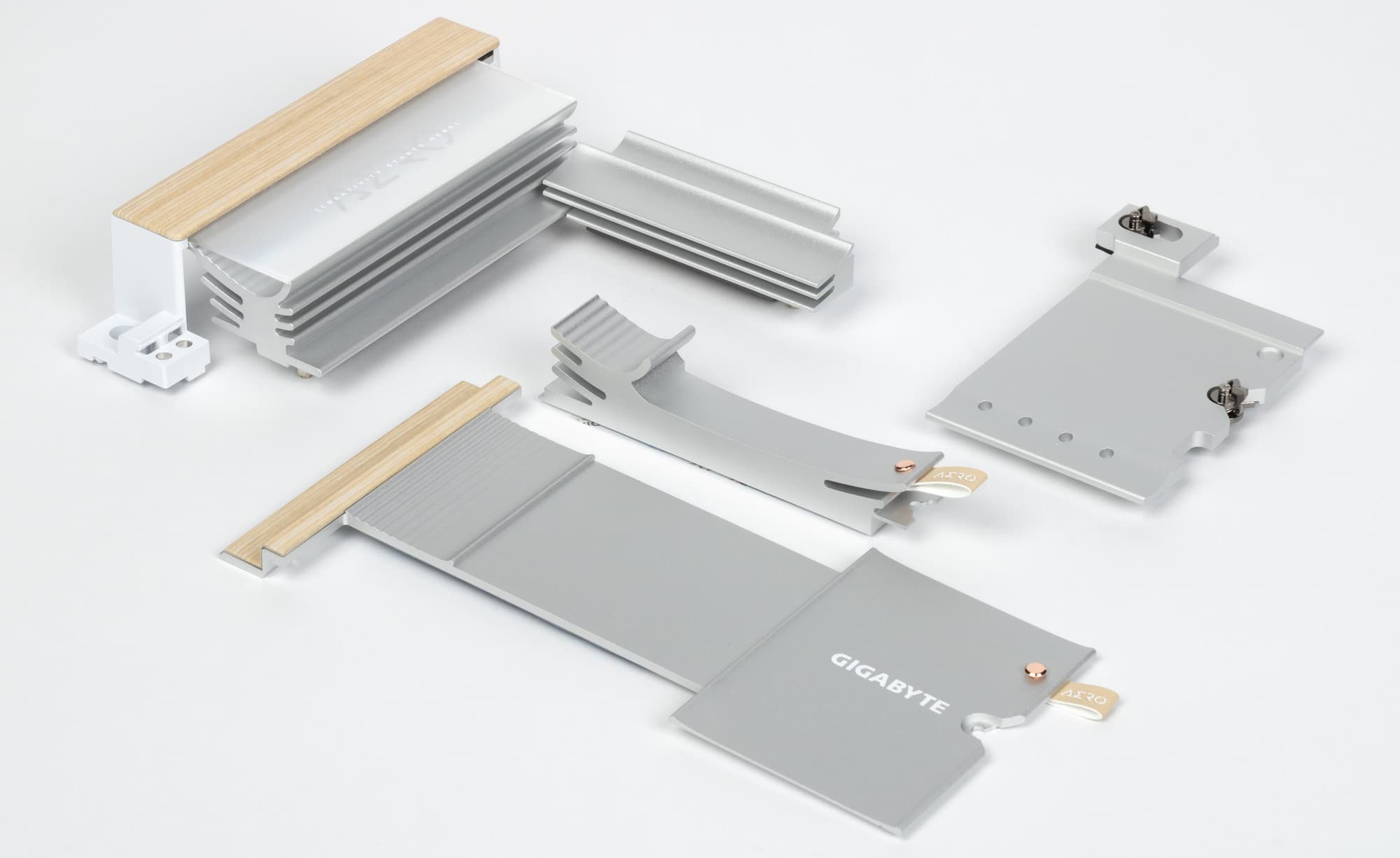

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

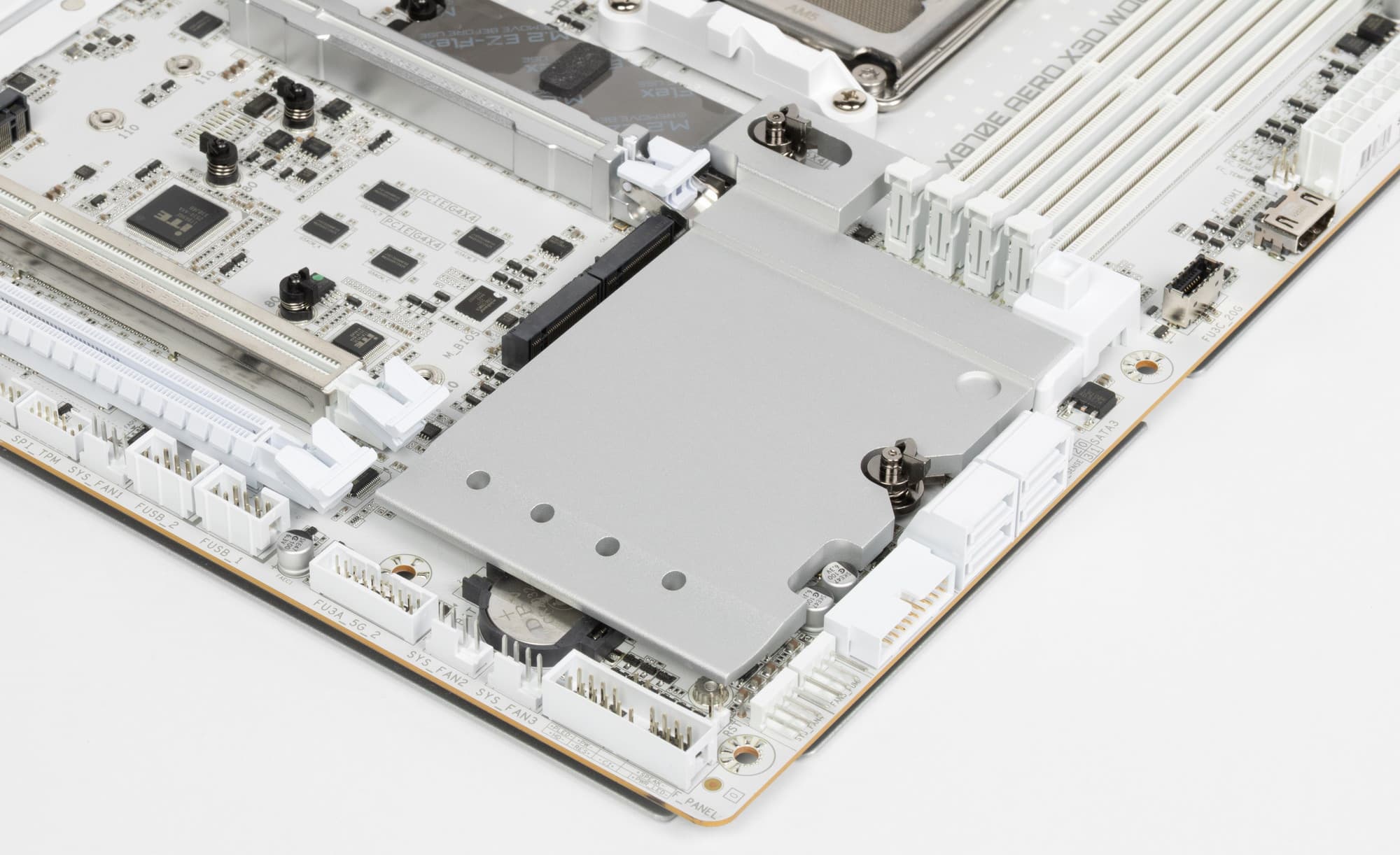

Как мы видим, охлаждение двух микросхем чипсета (один радиатор) организовано отдельно от остальных элементов. VRM-секция имеет свои два радиатора, соединенных тепловой трубкой под прямым углом.
Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у первого — свой персональный радиатор (также этот слот снабжен нижним радиатором), у остальных — общий.
Контроллер USB4 – ASMedia ASM4242 имеет свой небольшой радиатор, встроенный в угловой радиатор VRM-секции.

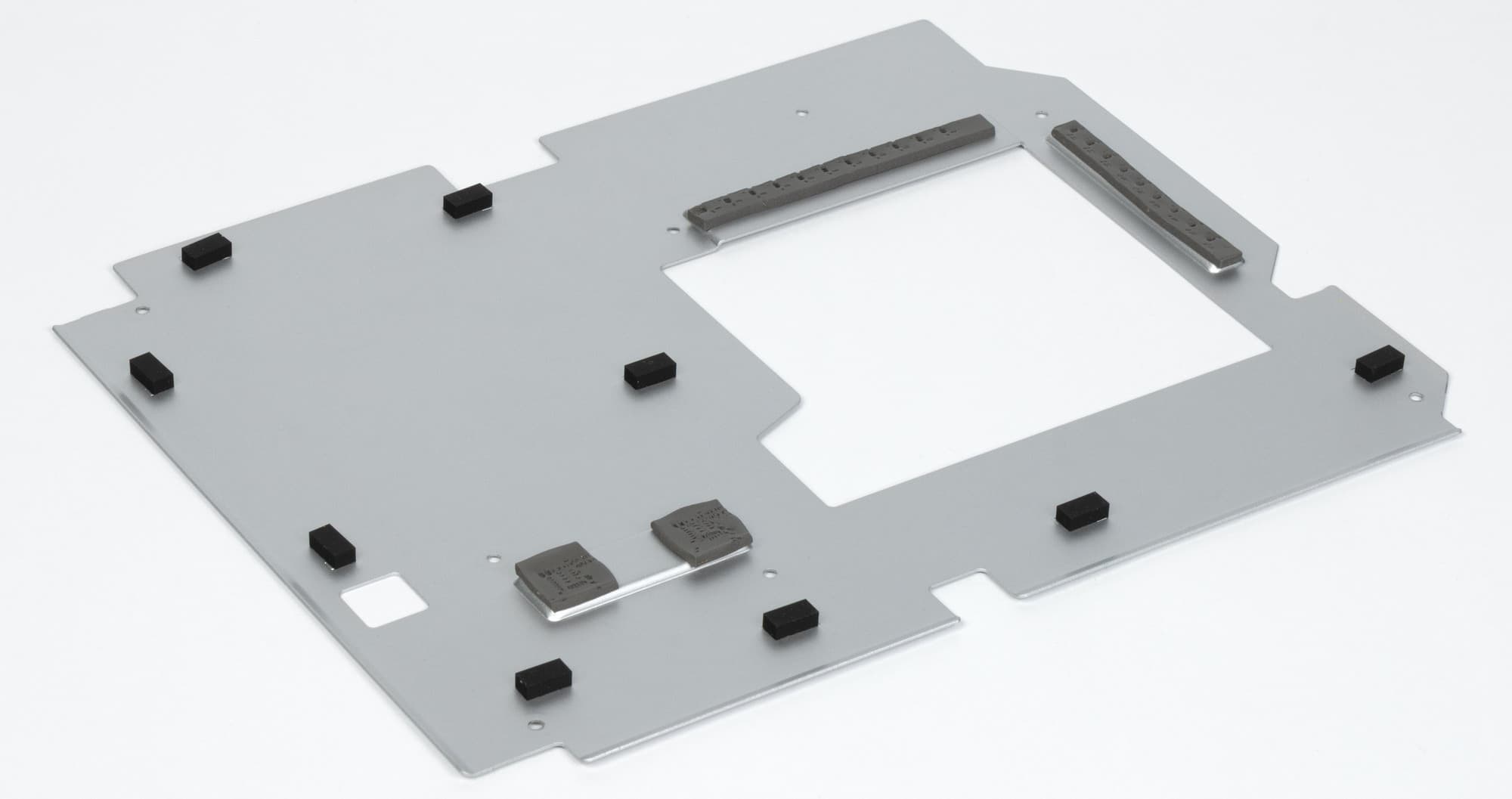

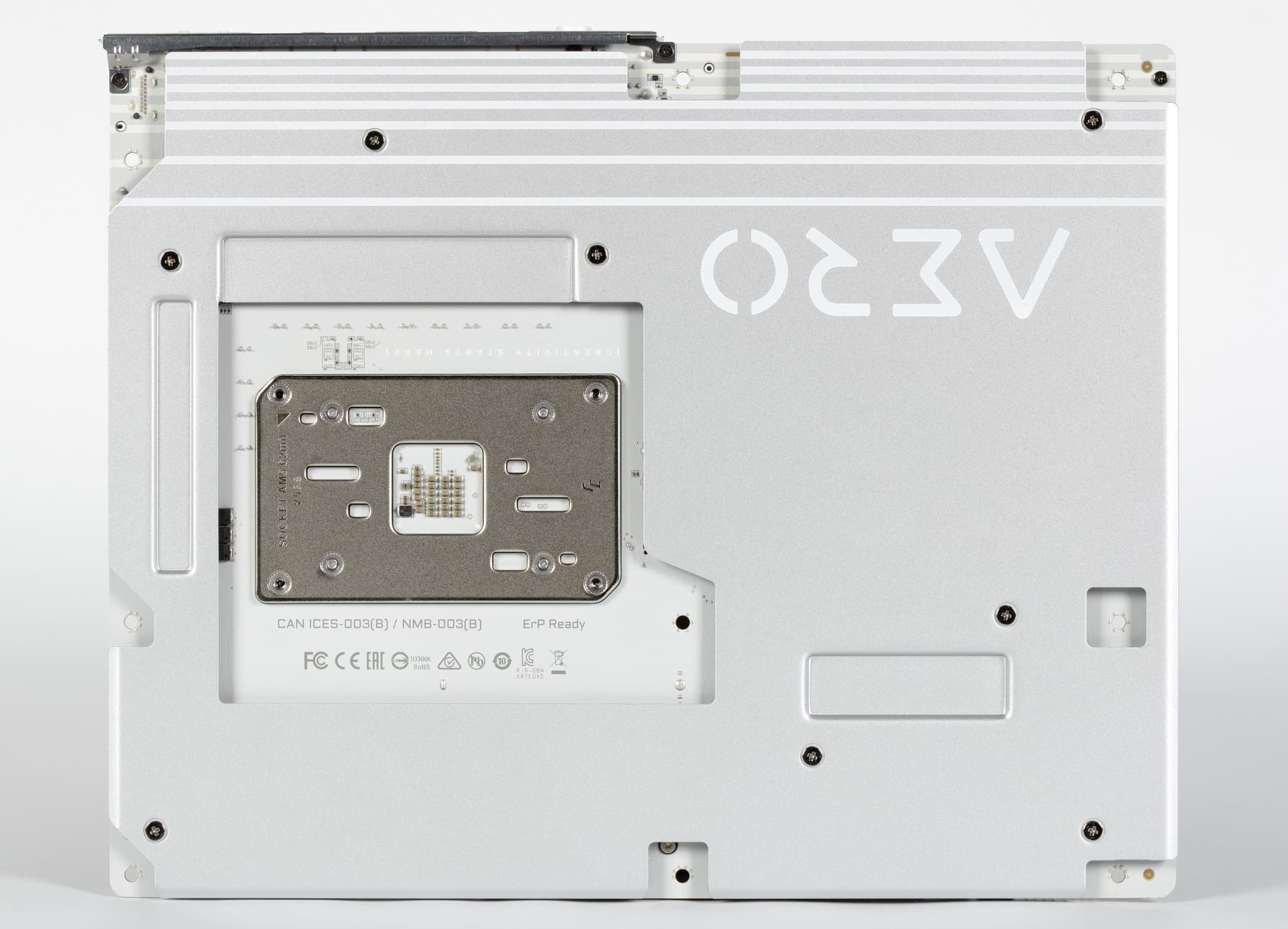

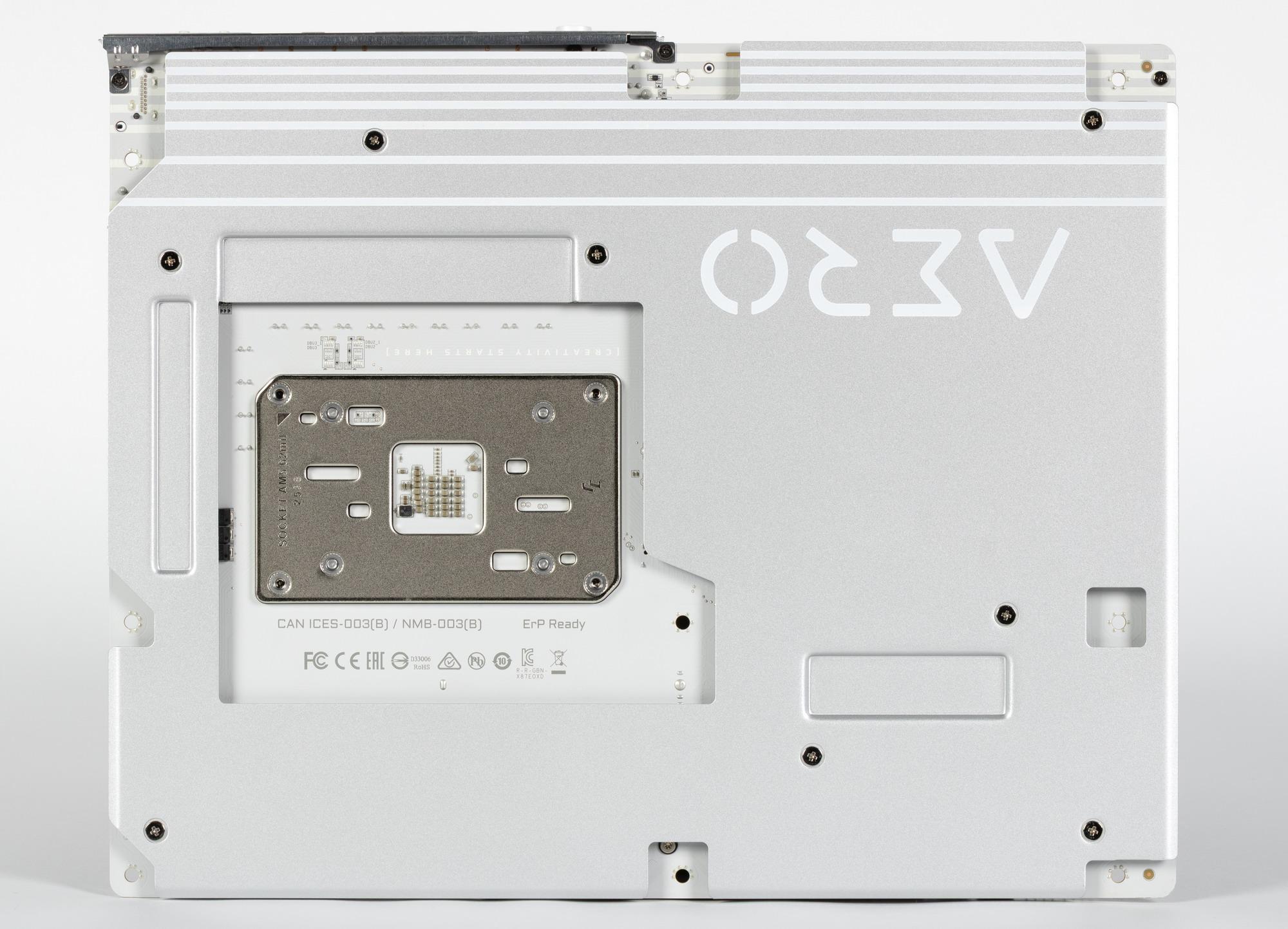

Напомню, что материнская плата имеет бэкплейт, также участвующий в охлаждении текстолита матплаты с оборотной стороны в области микросхем системного чипсета.

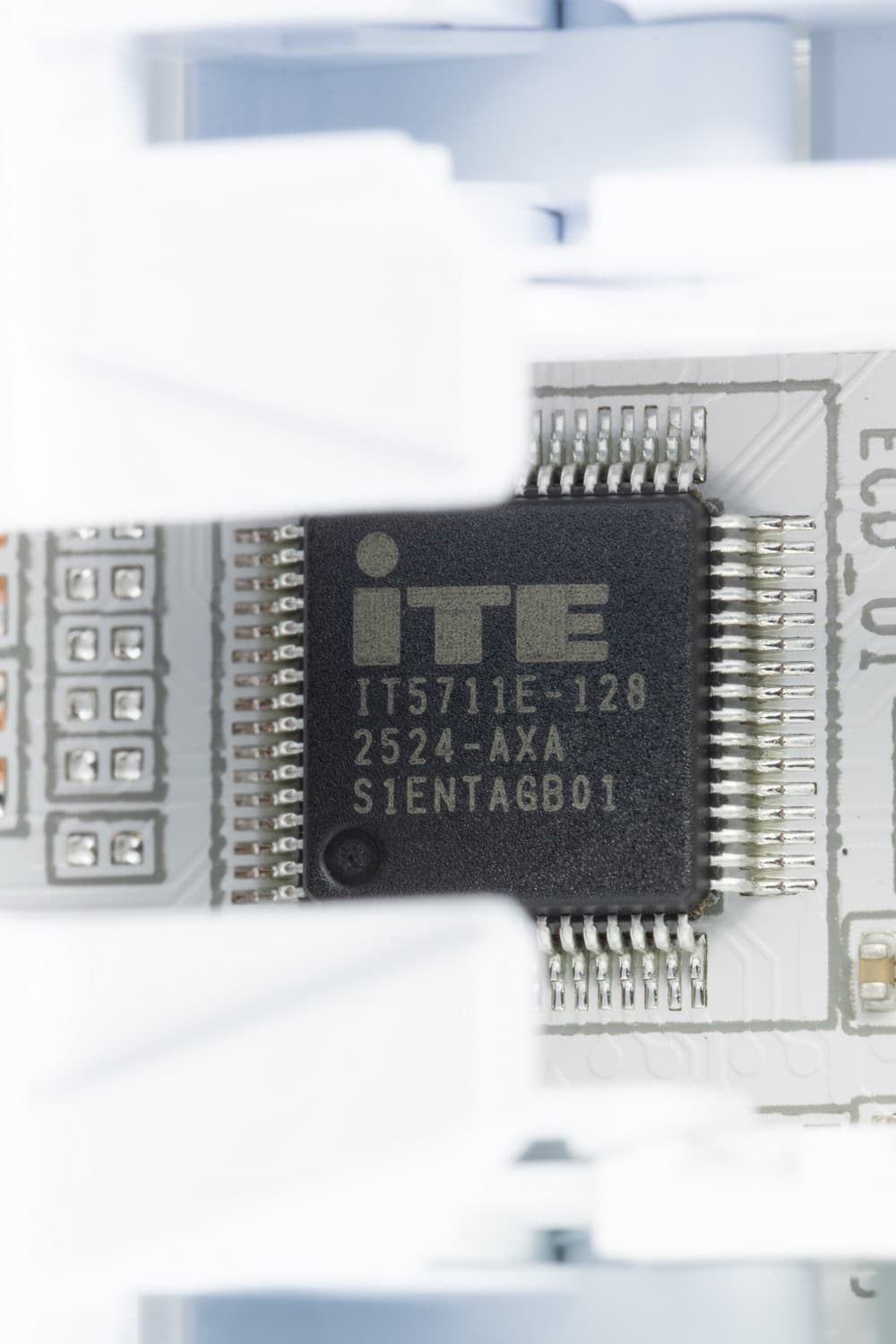

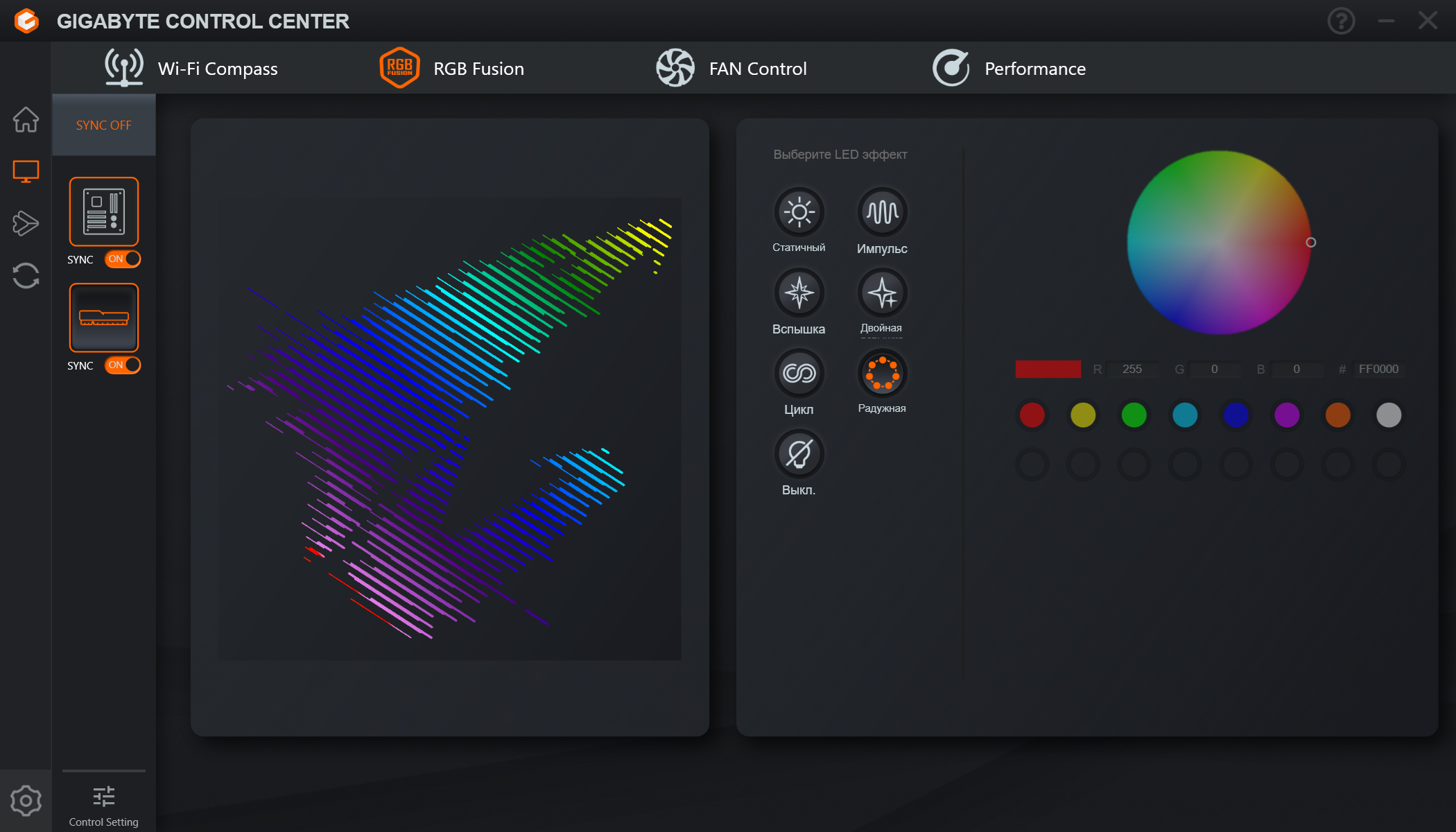

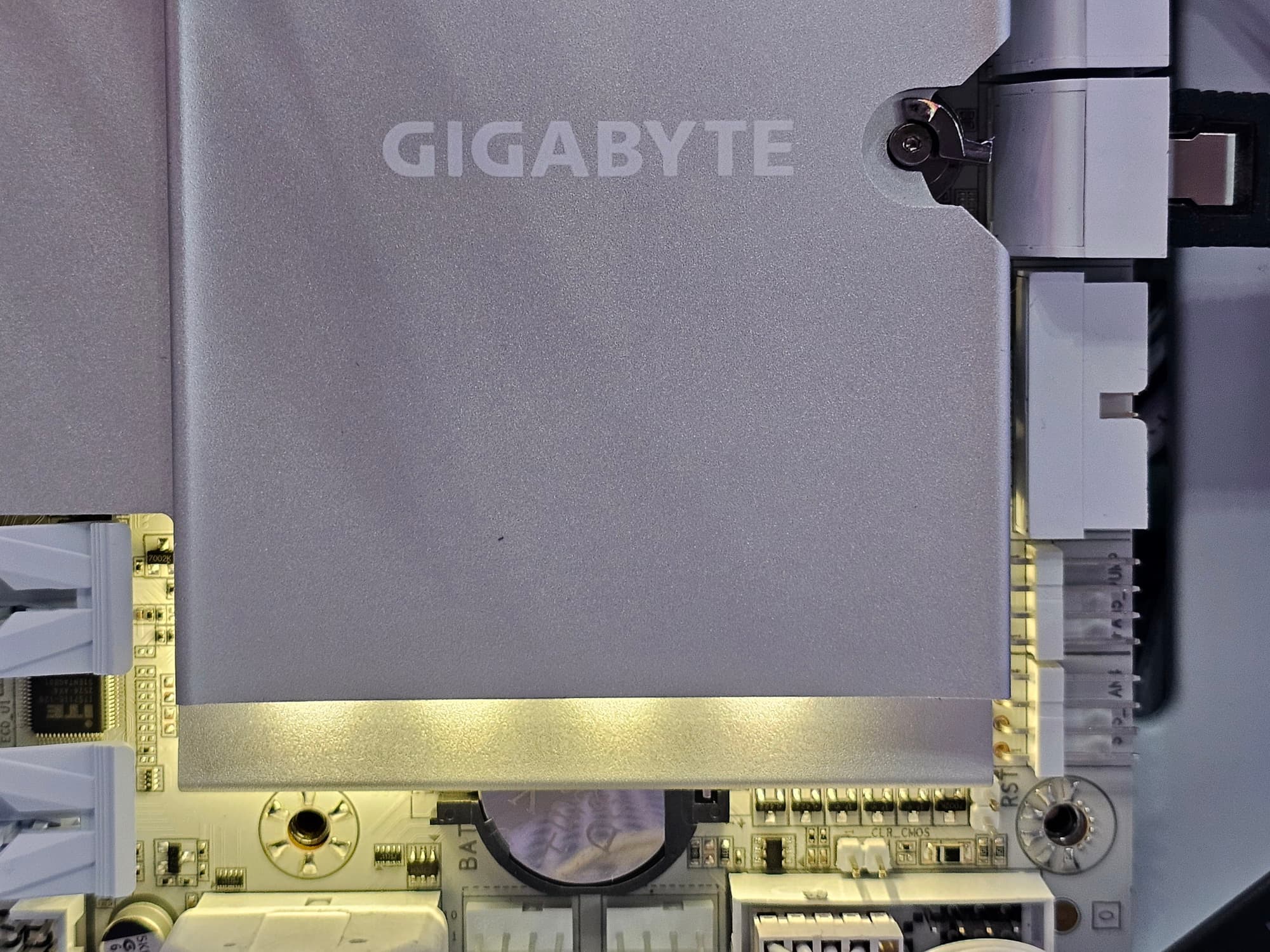

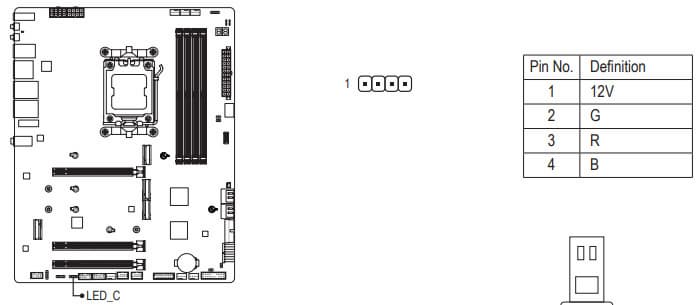

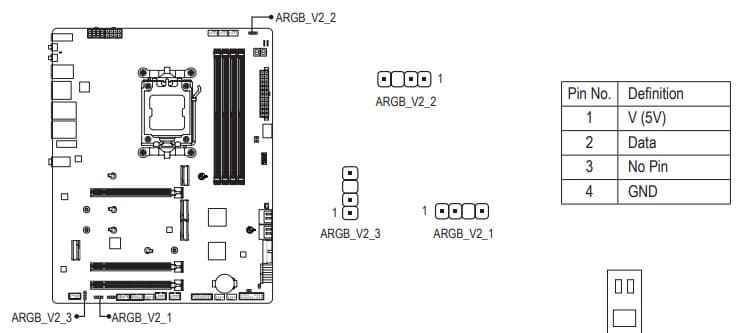

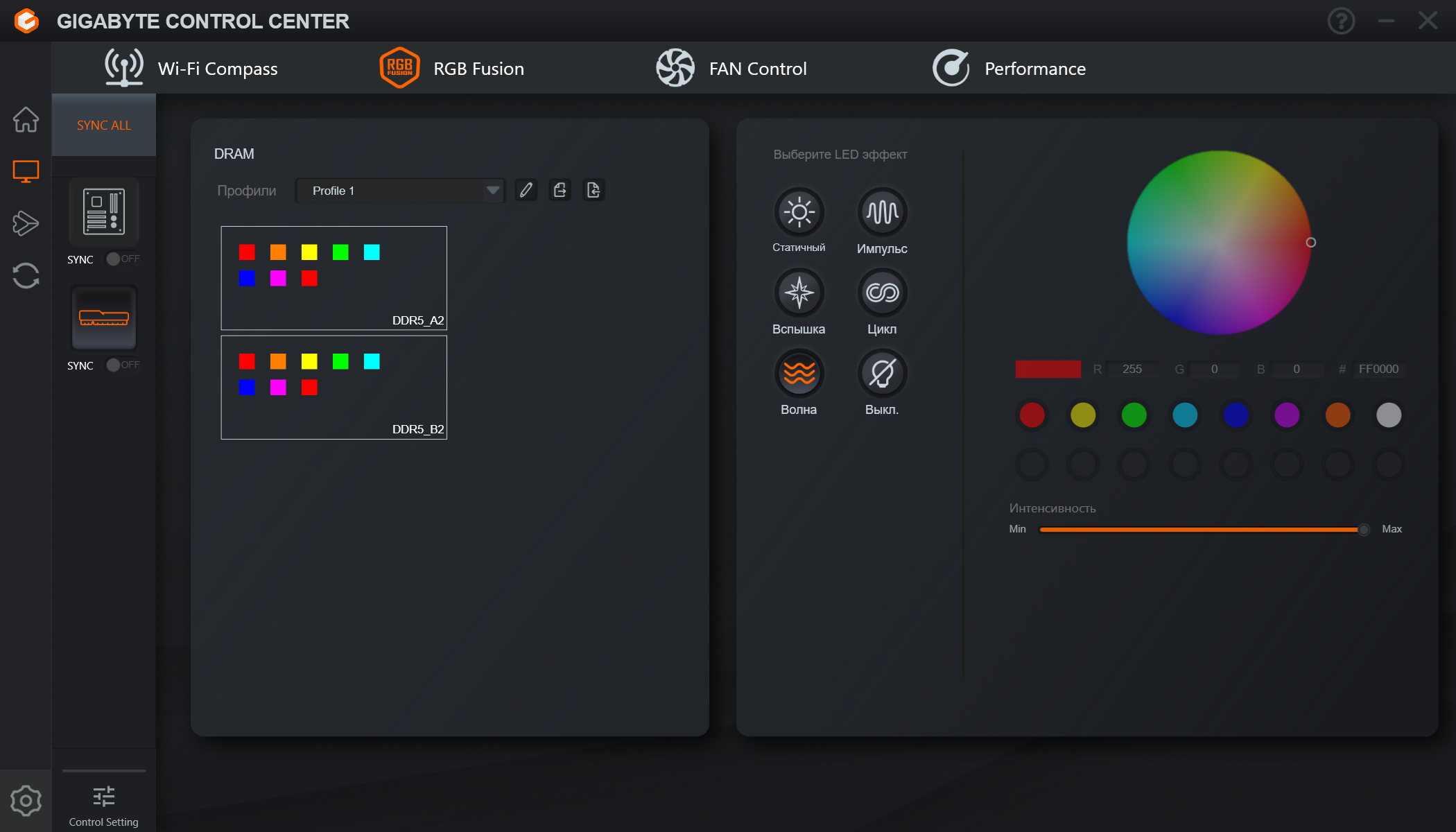

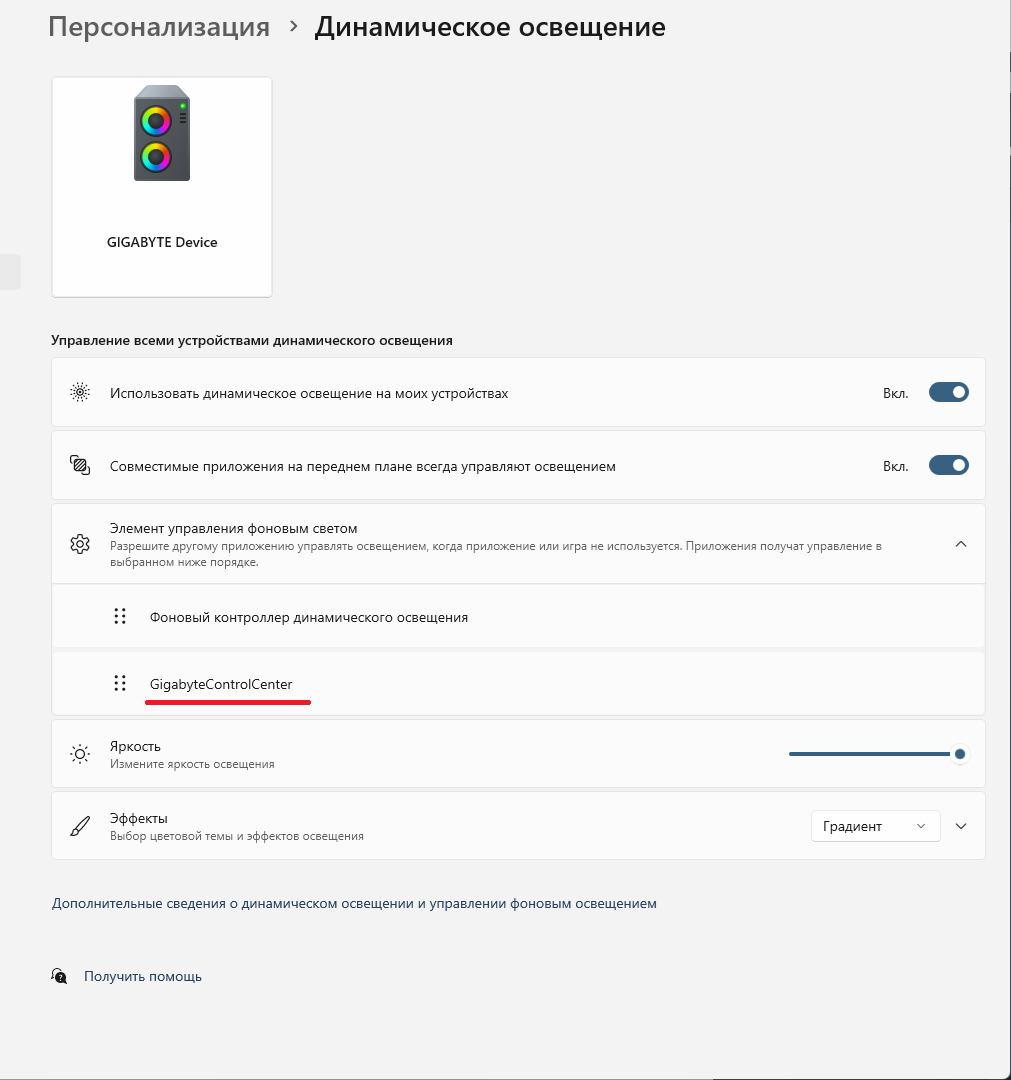

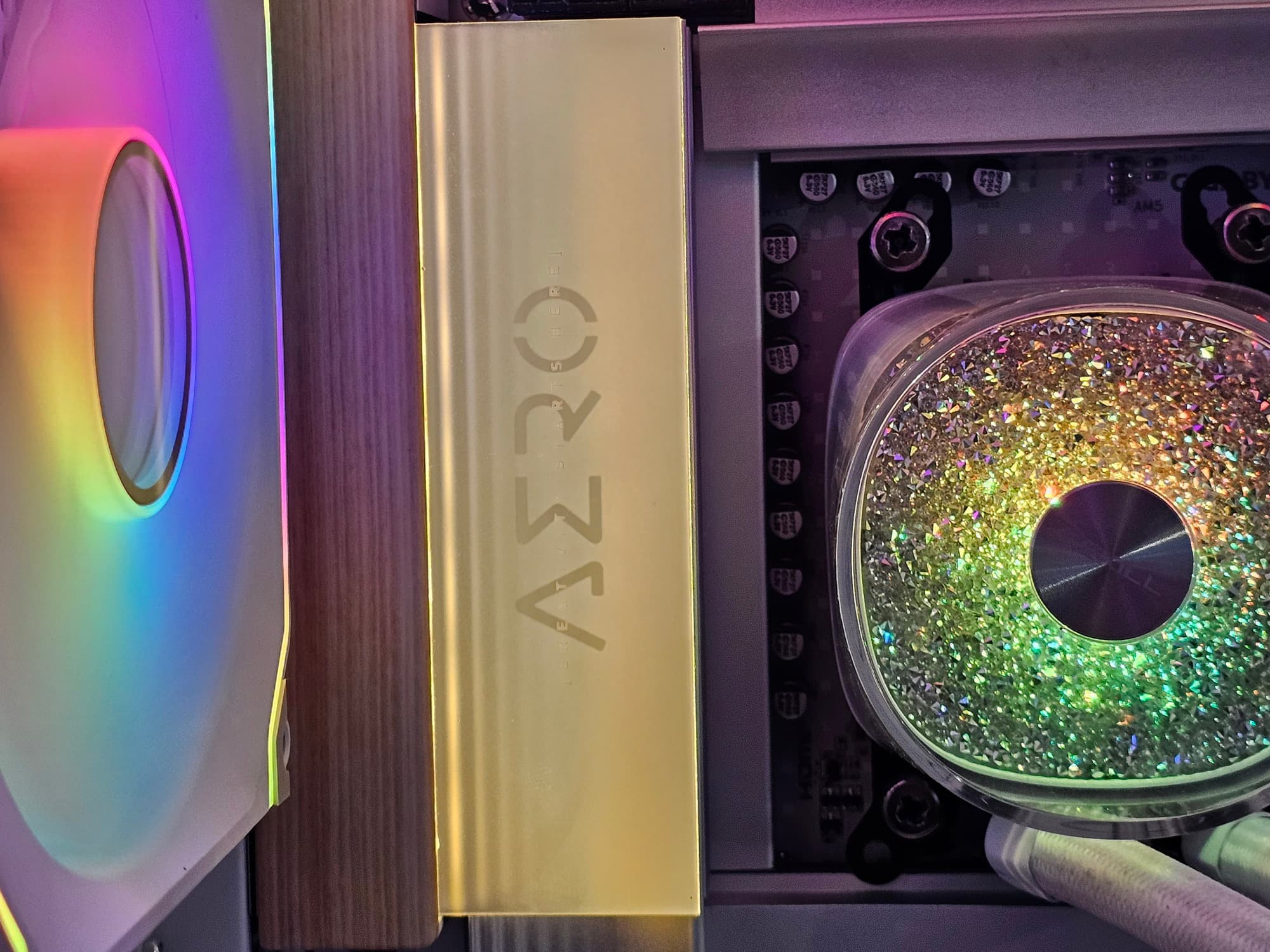

Подсветка

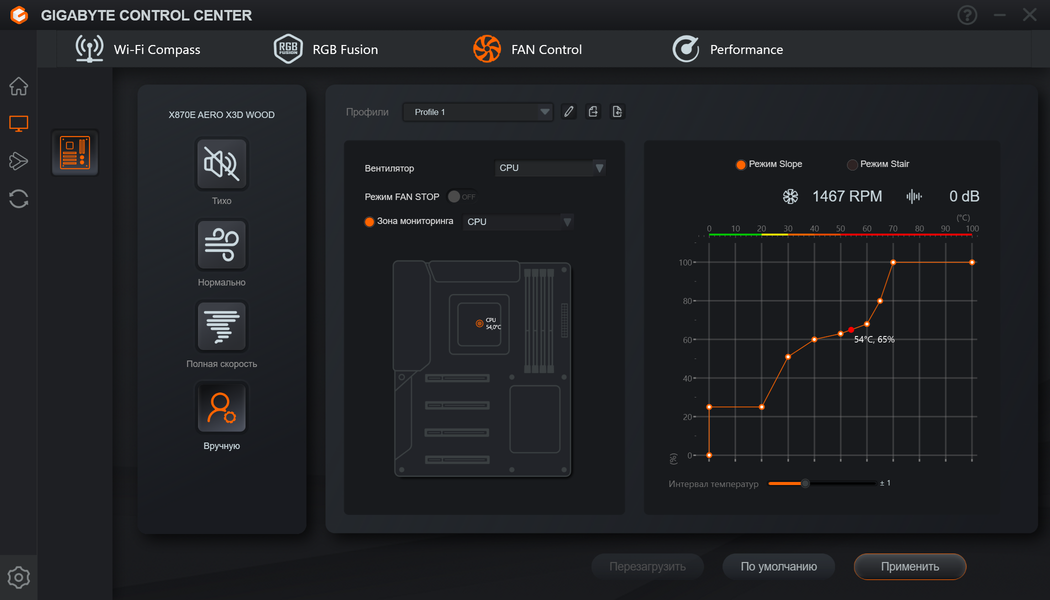

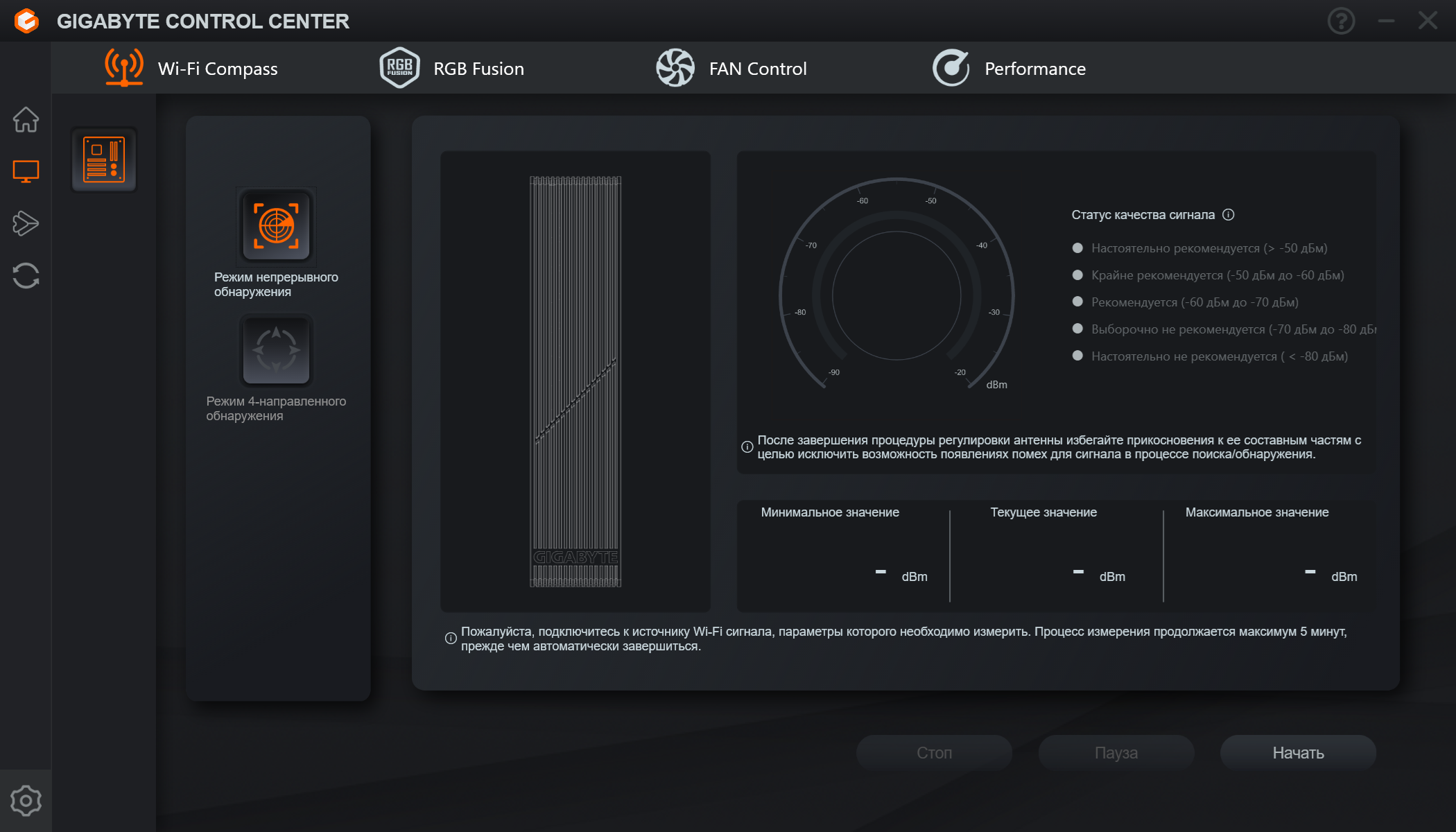

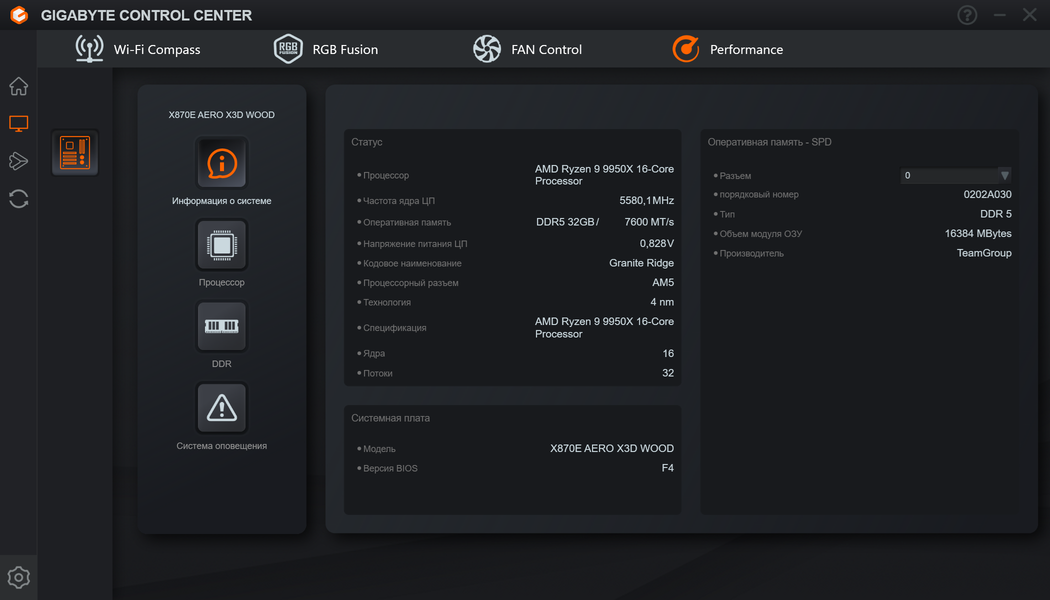

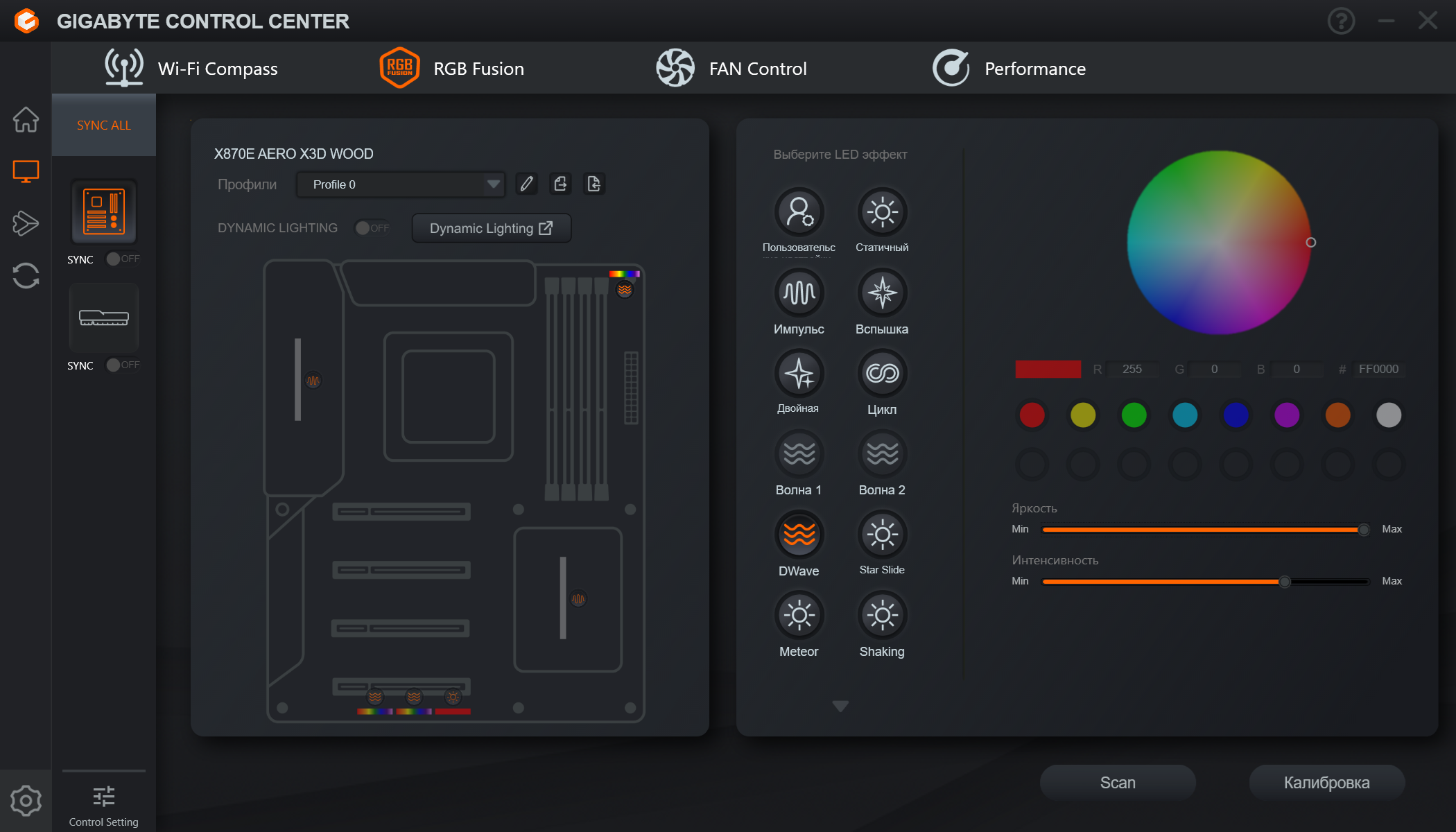

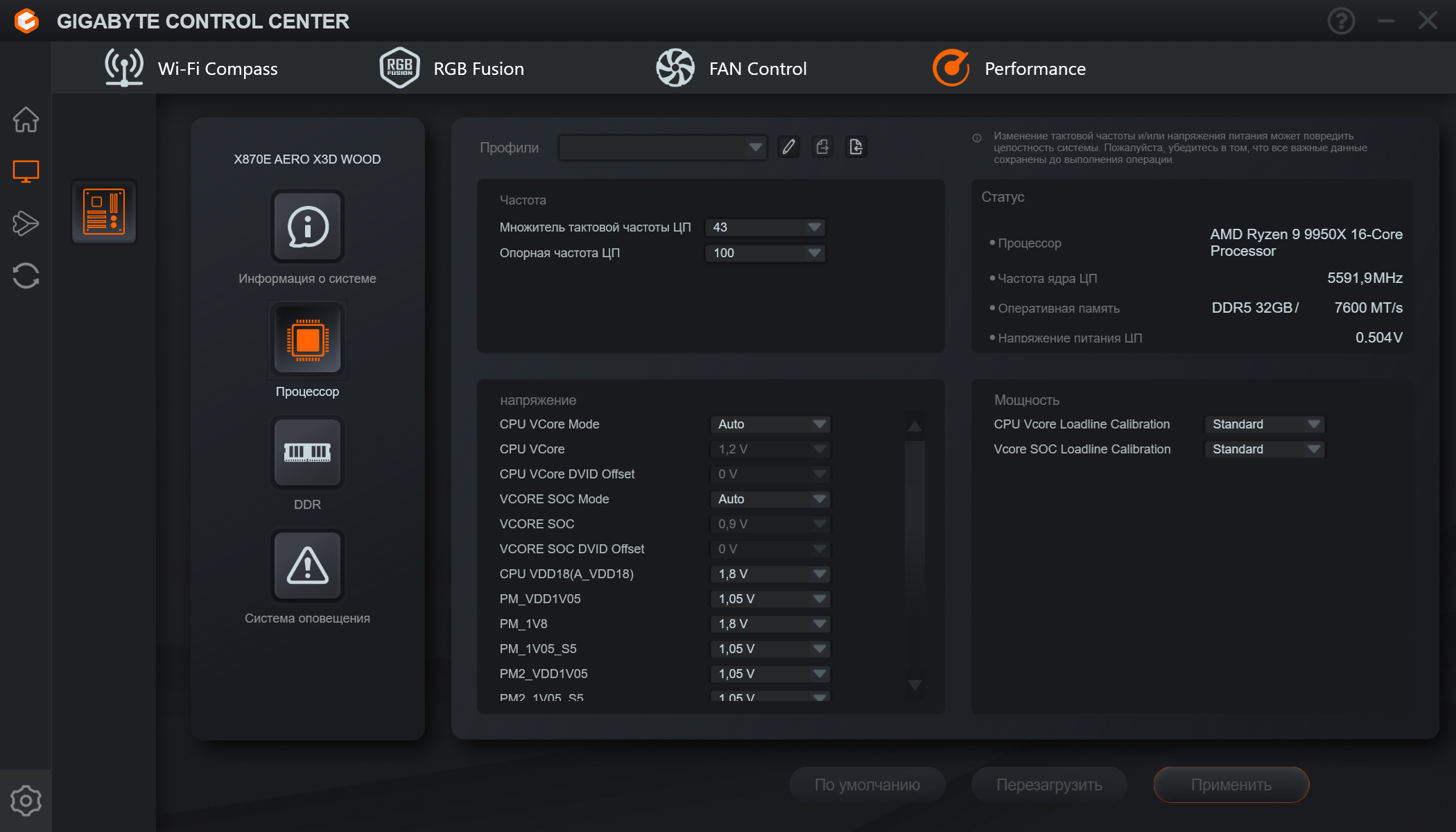

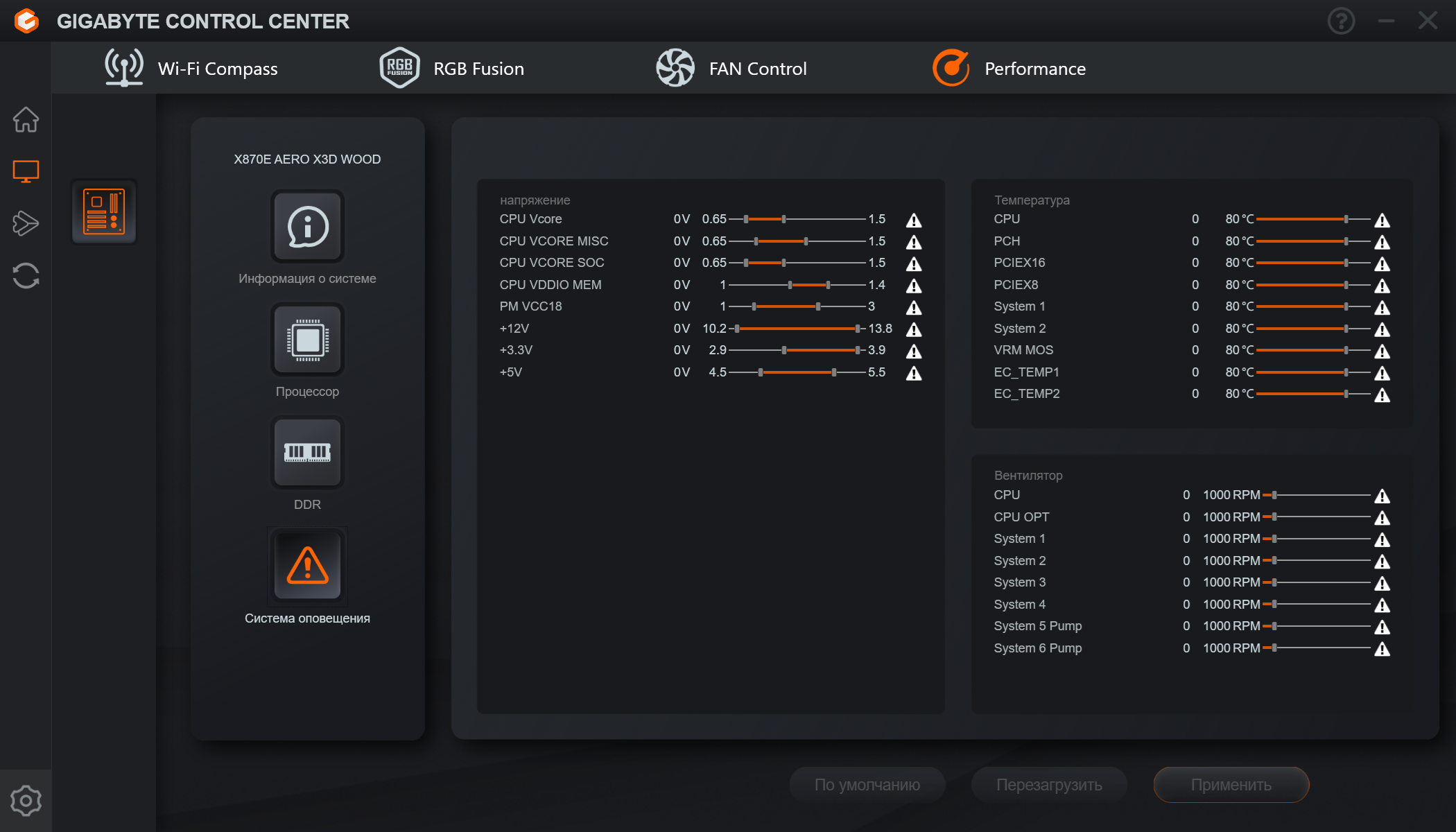

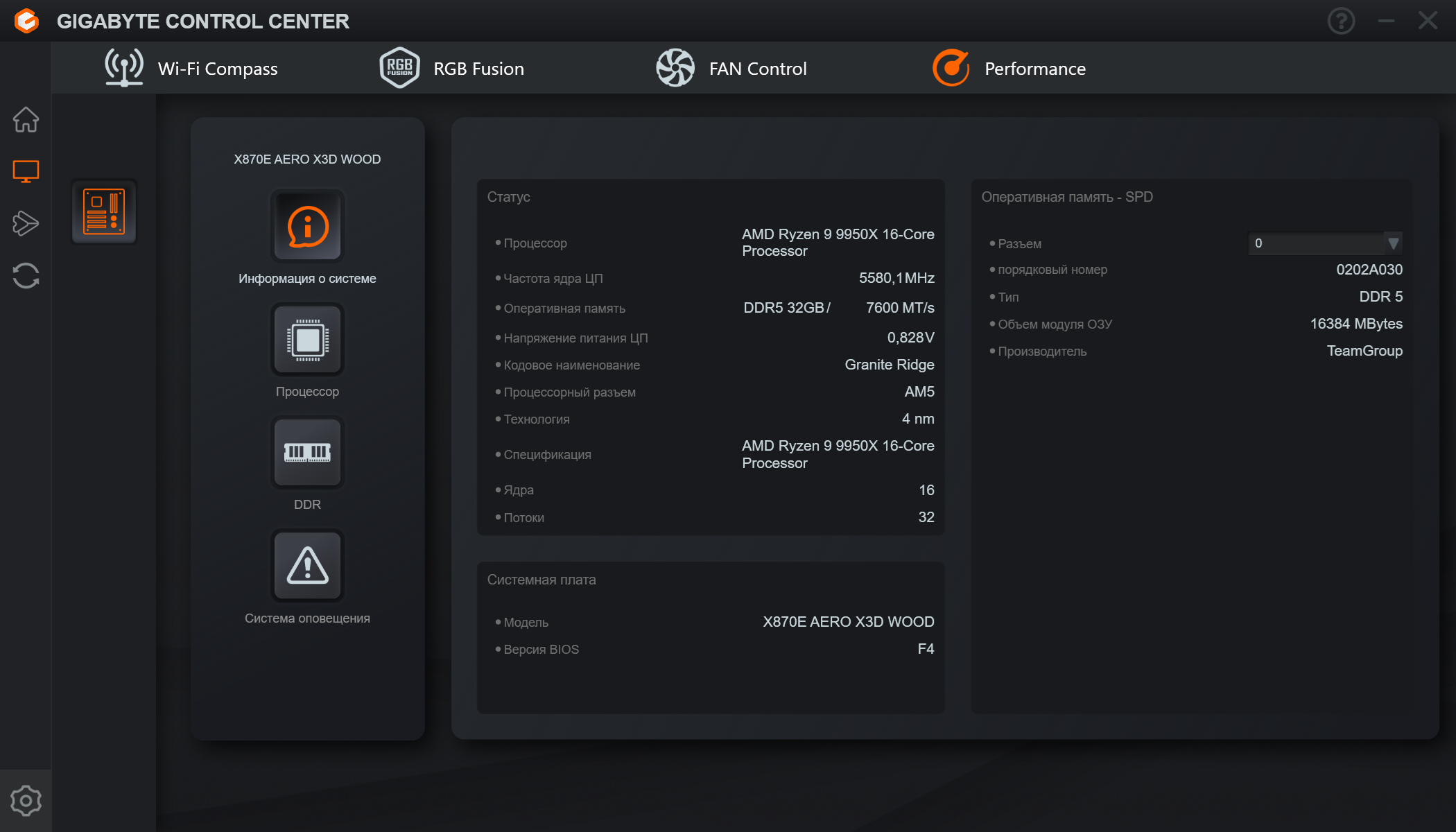

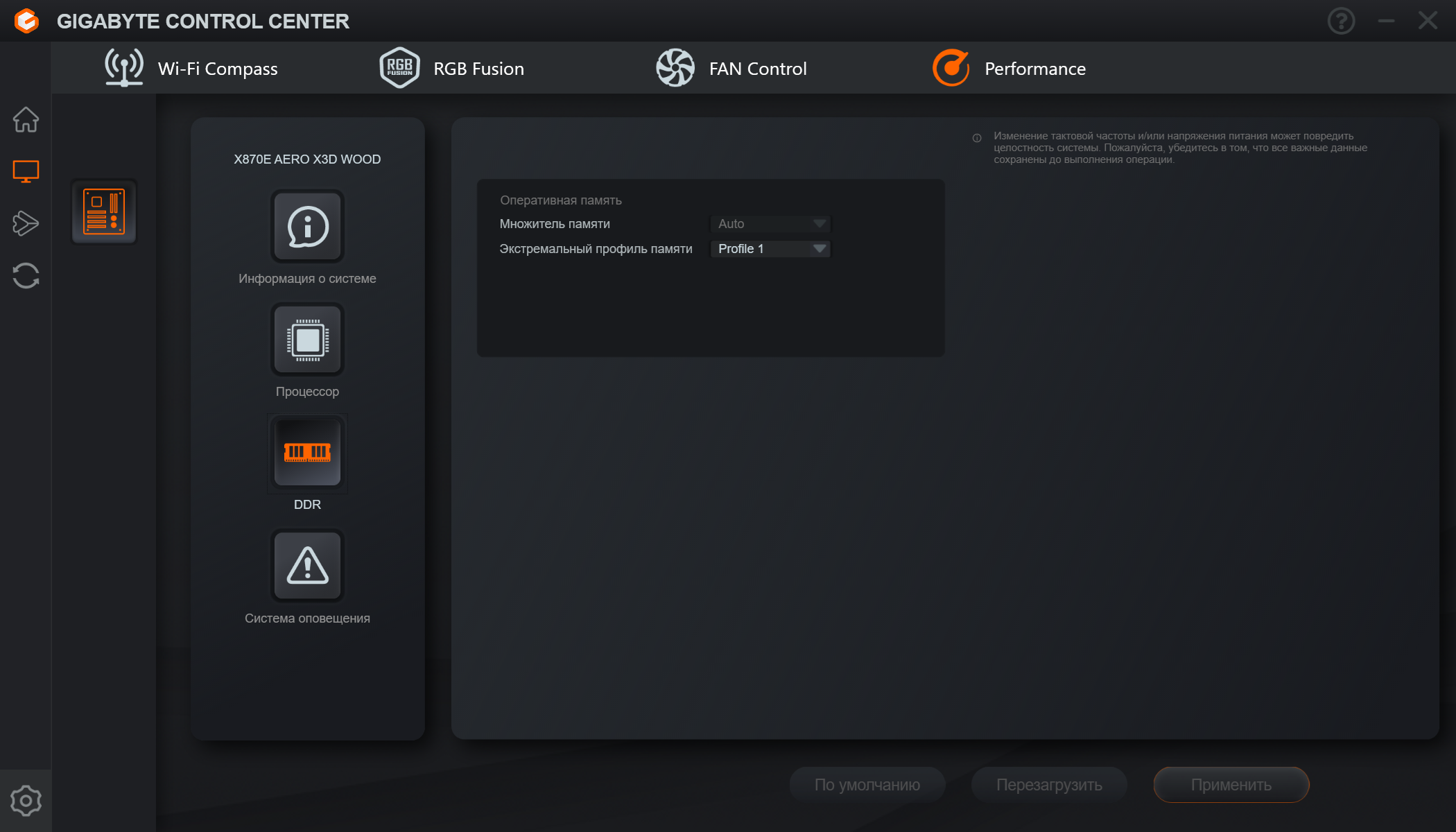

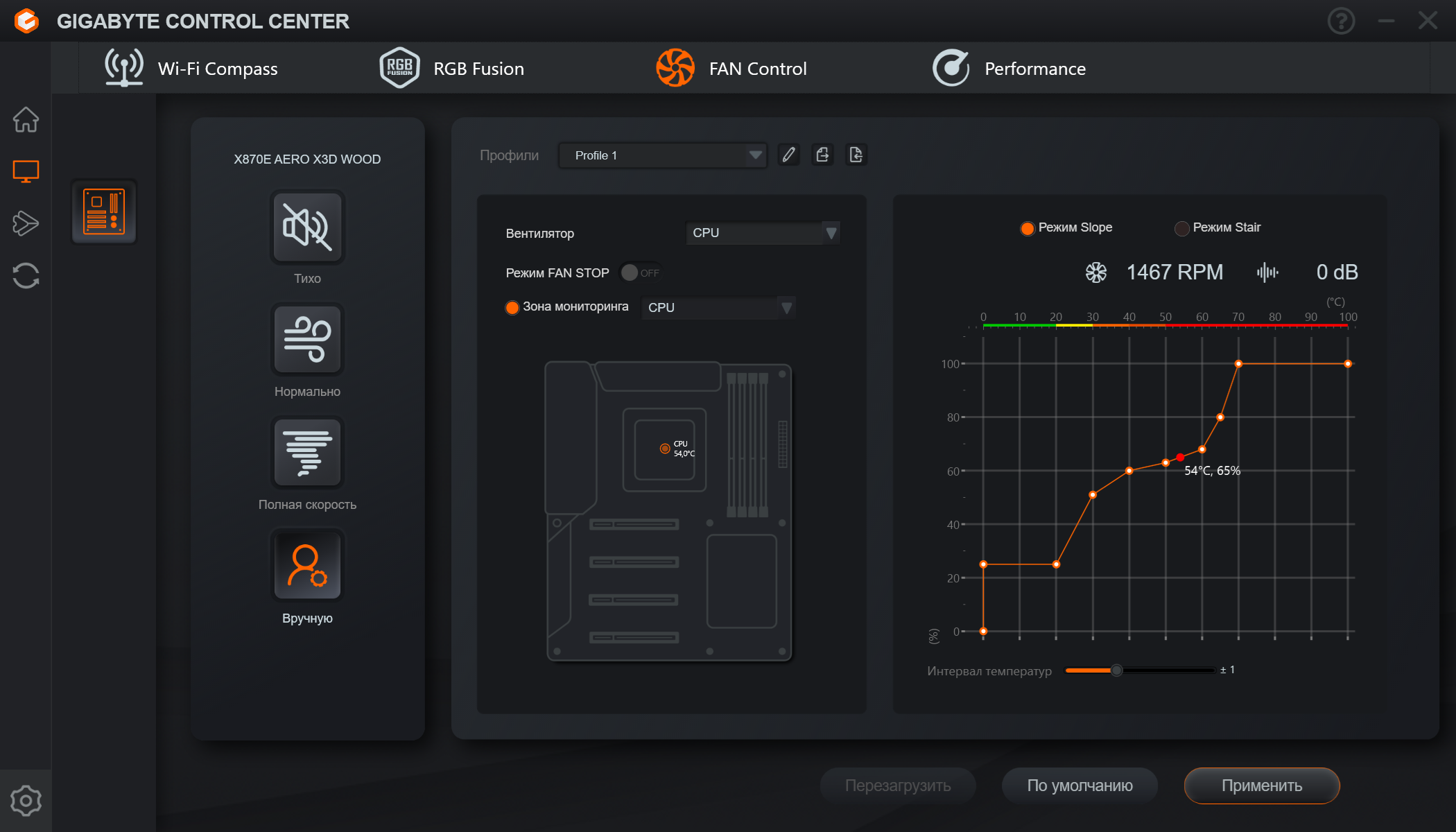

Программное обеспечение под Windows

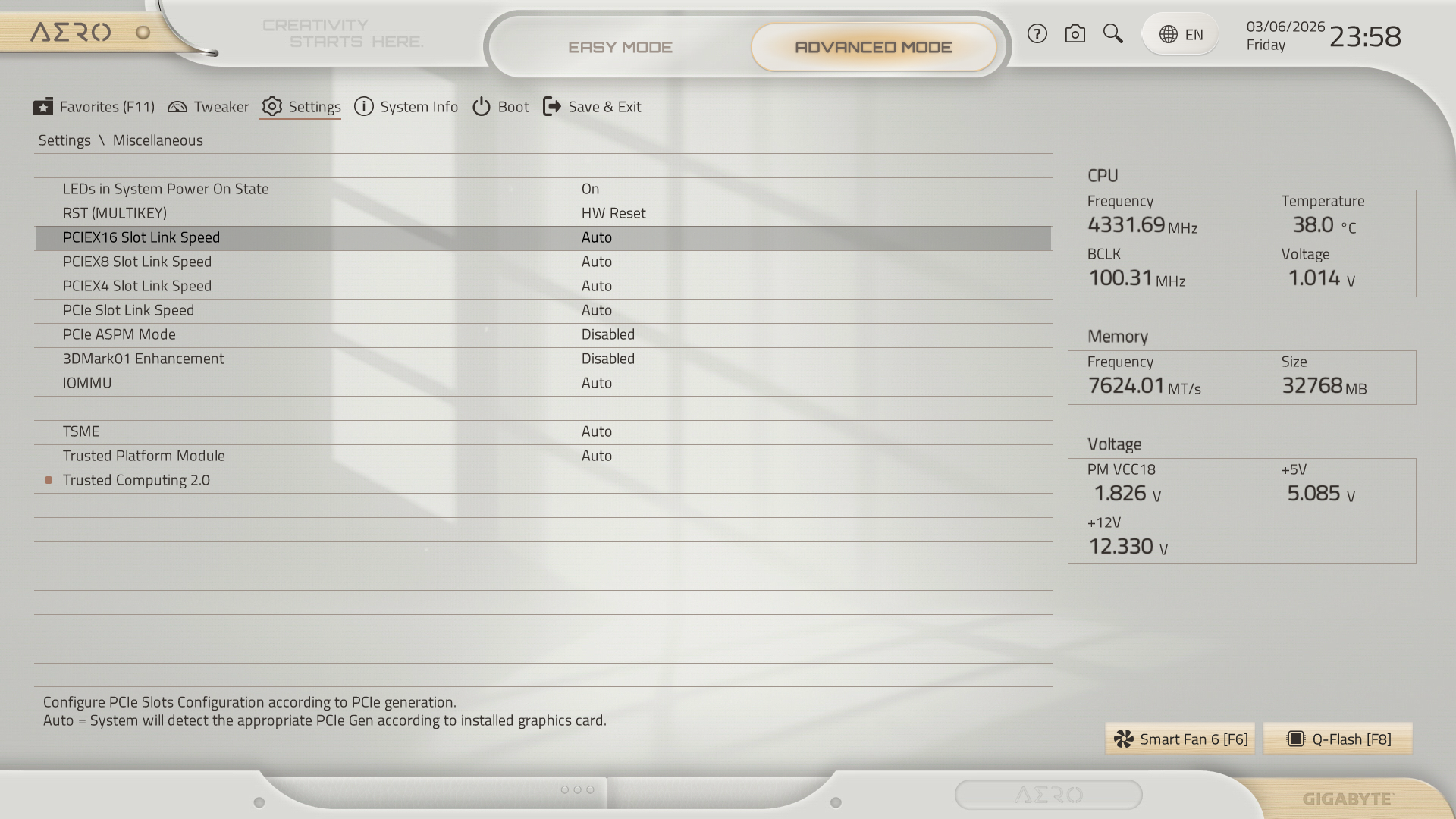

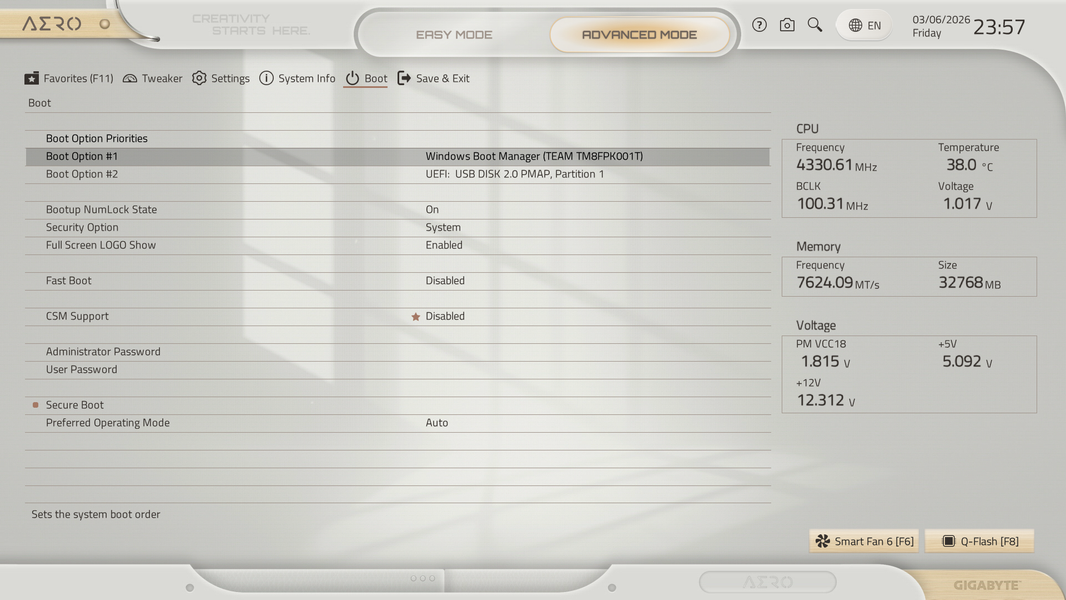

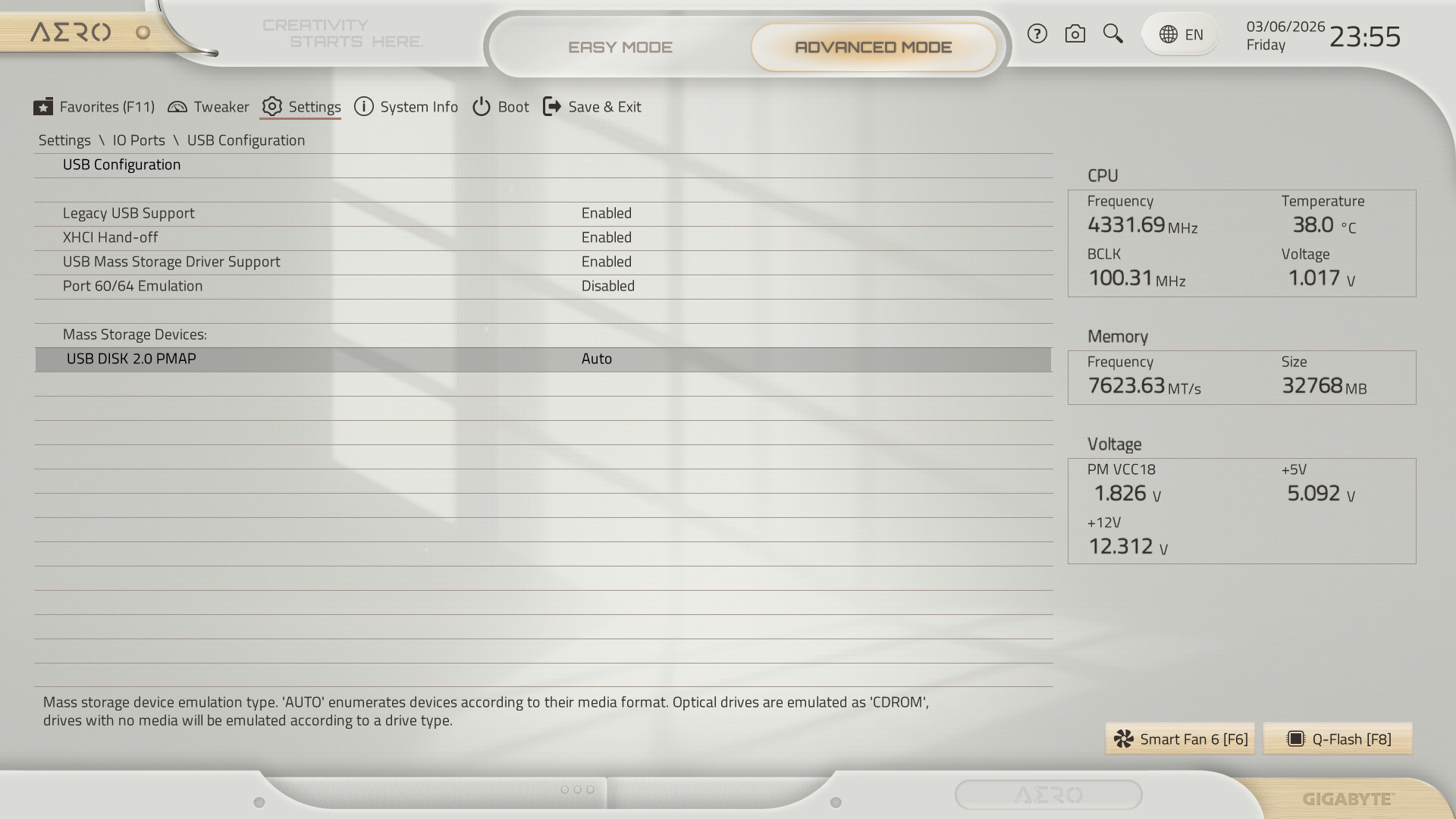

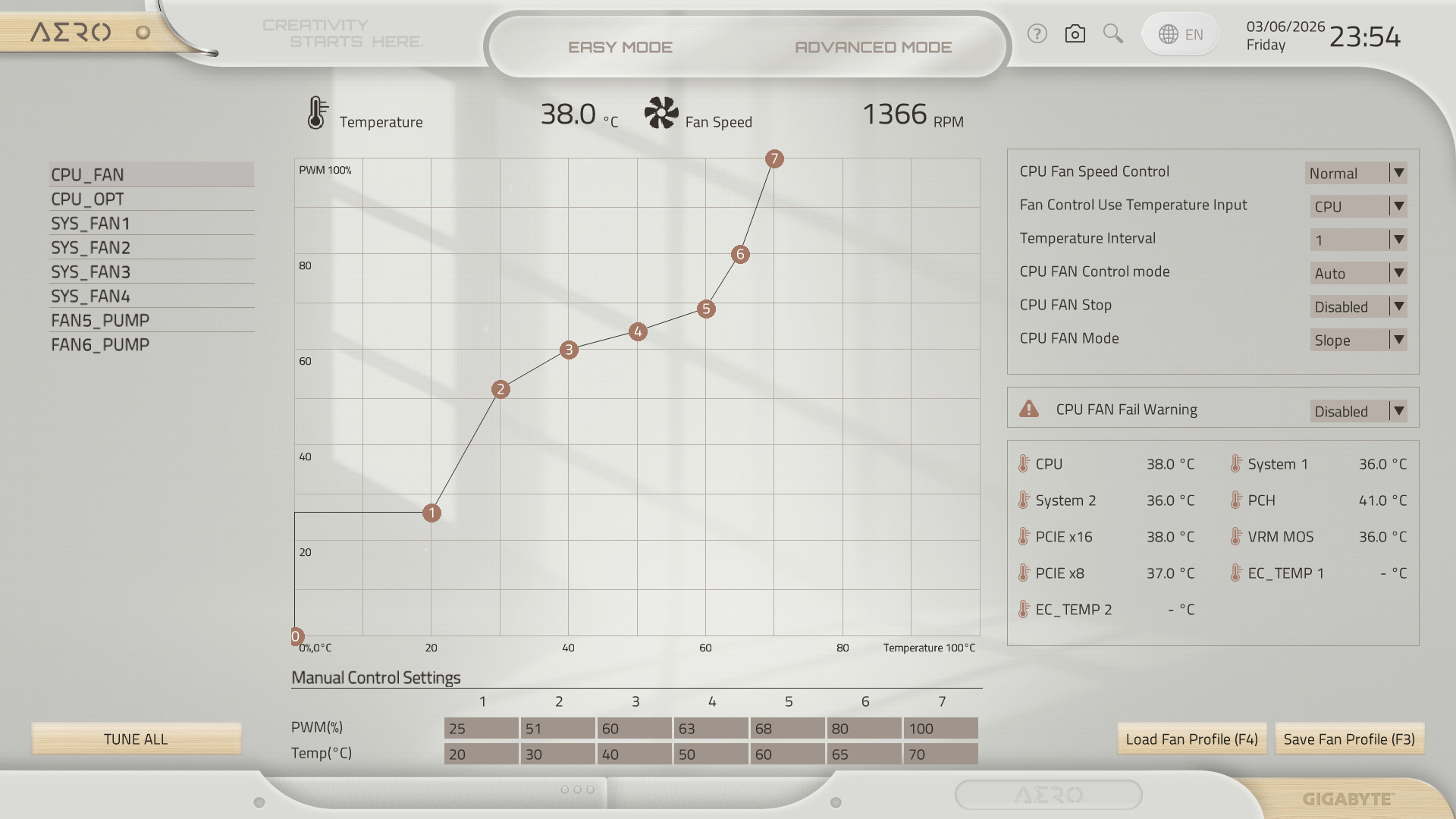

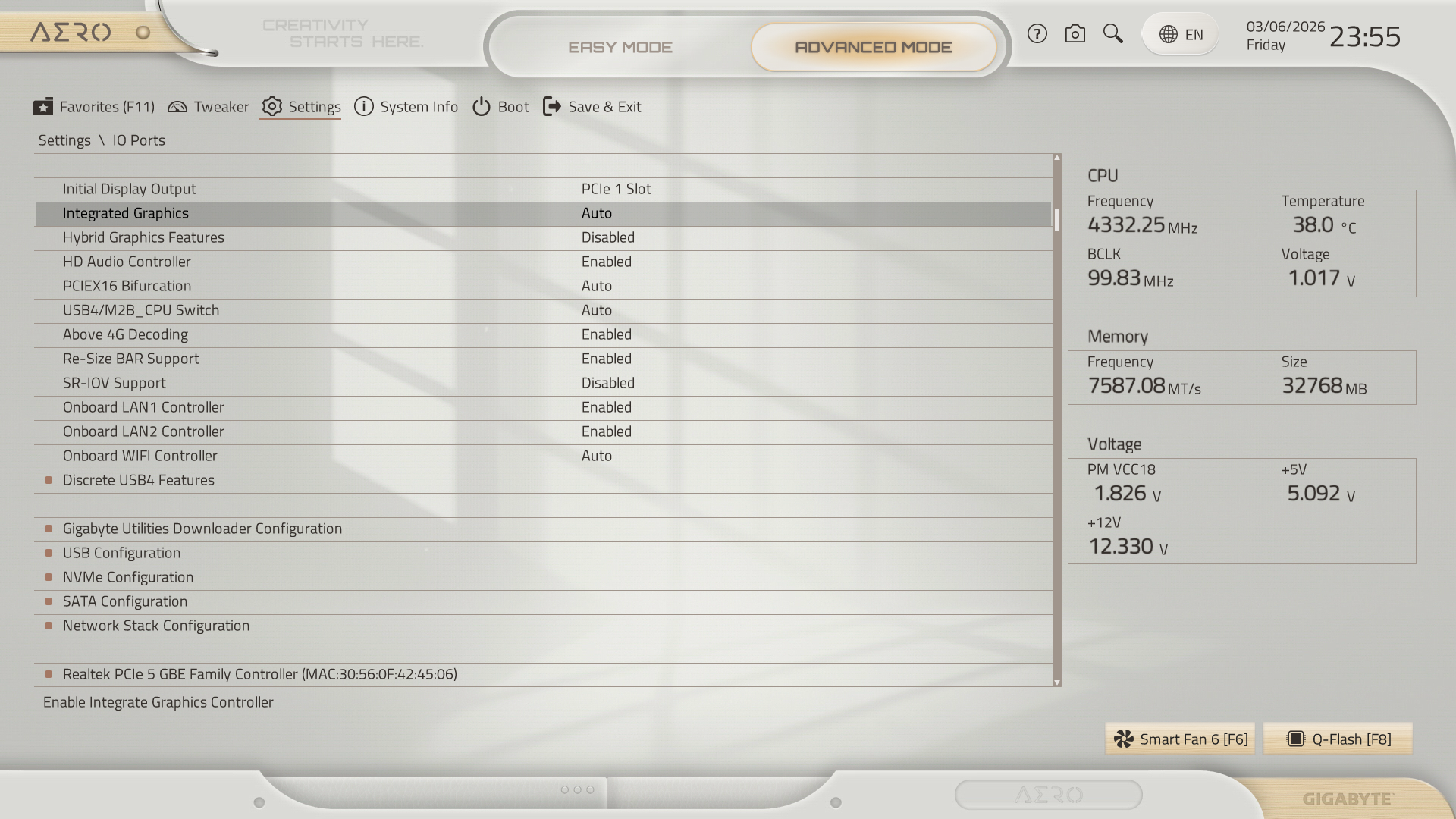

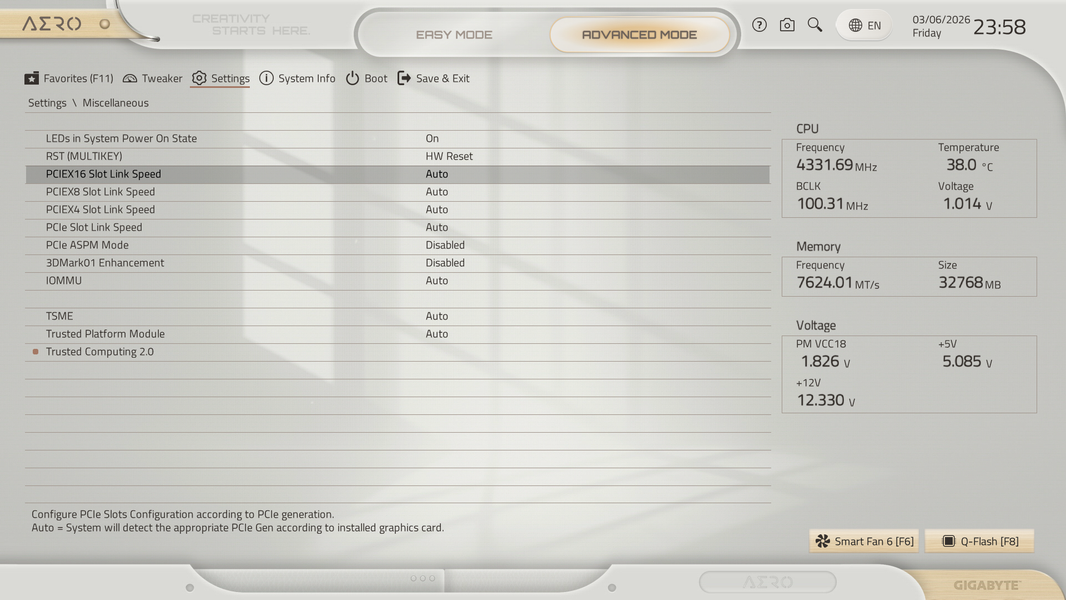

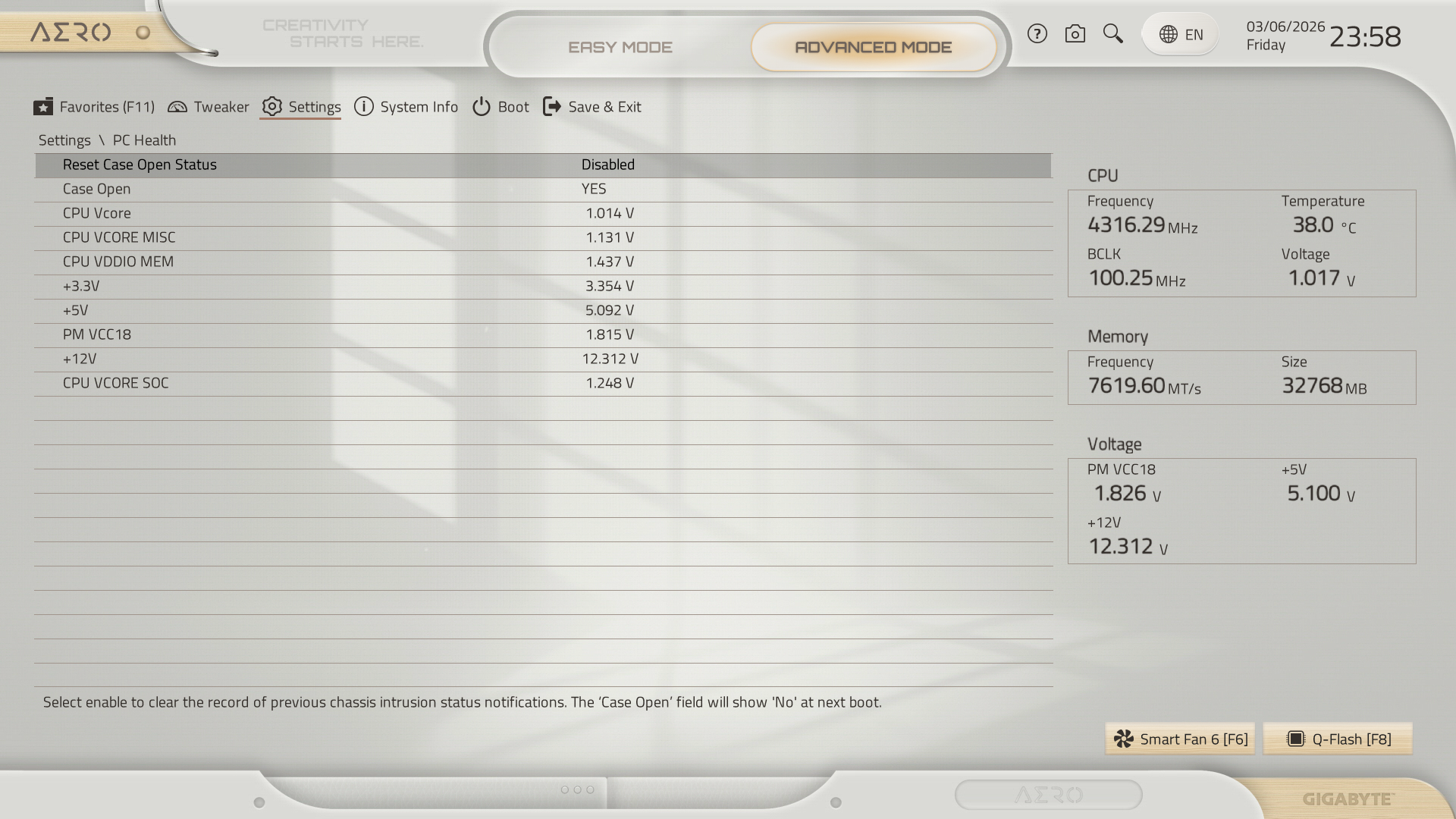

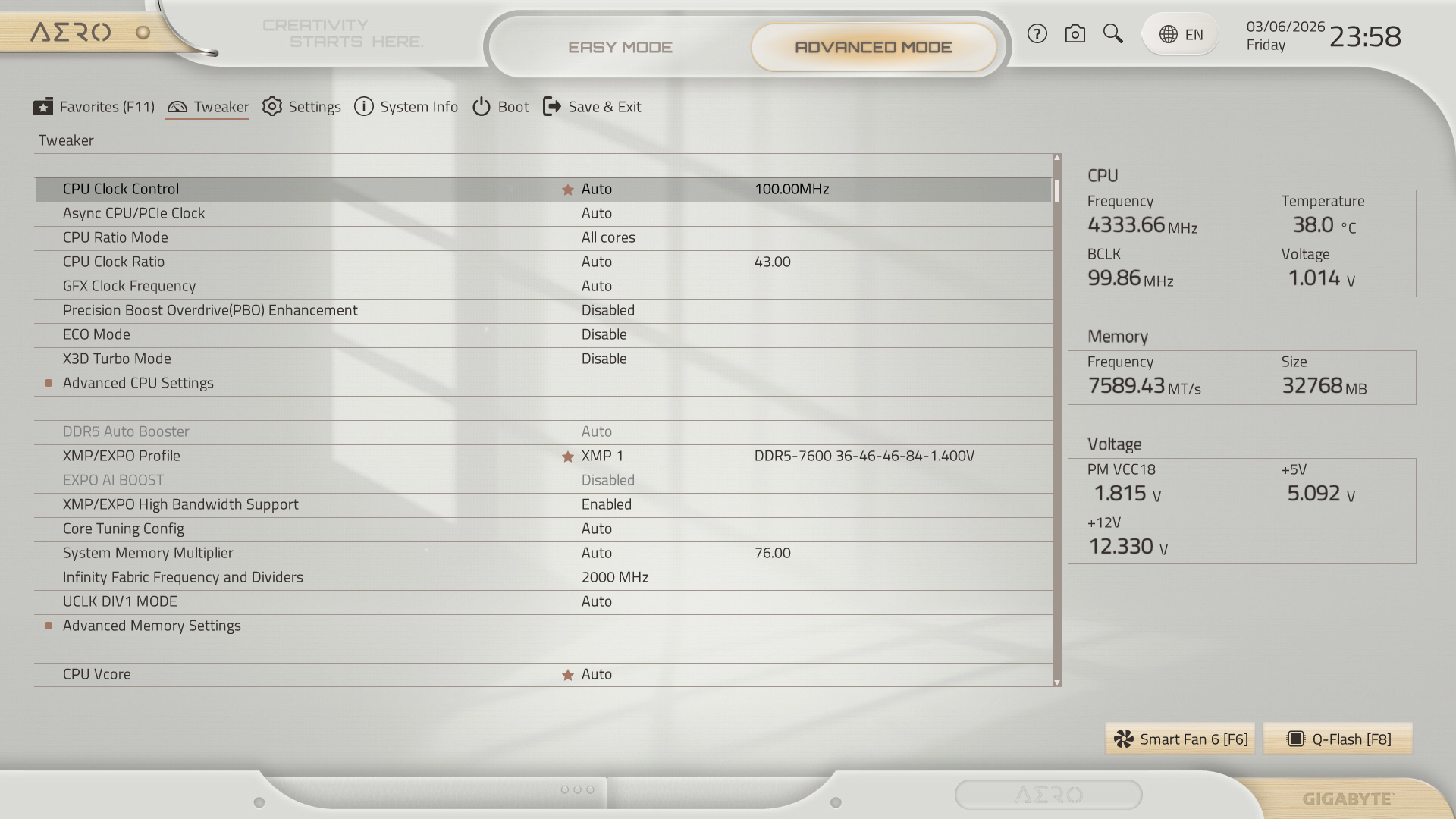

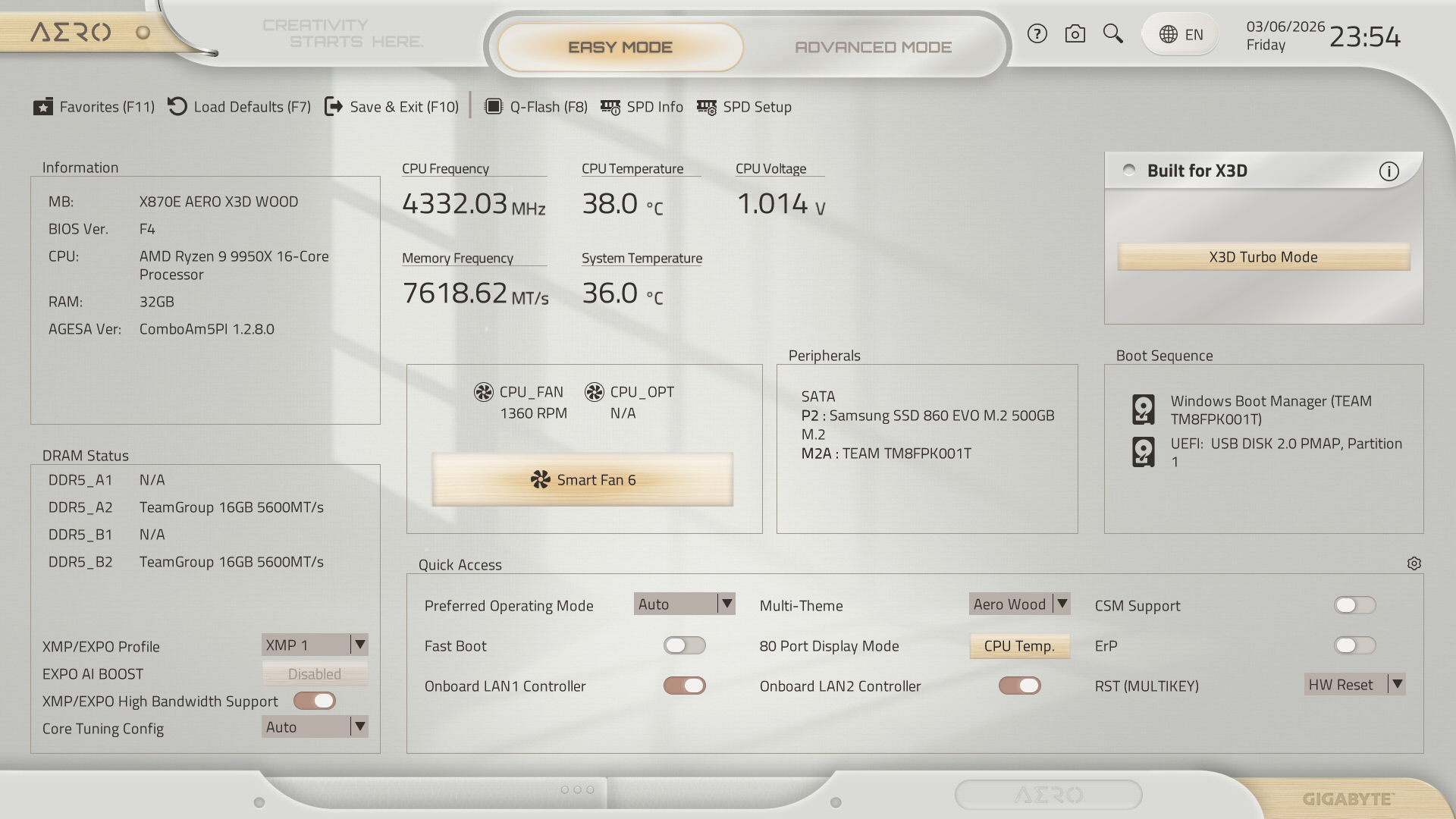

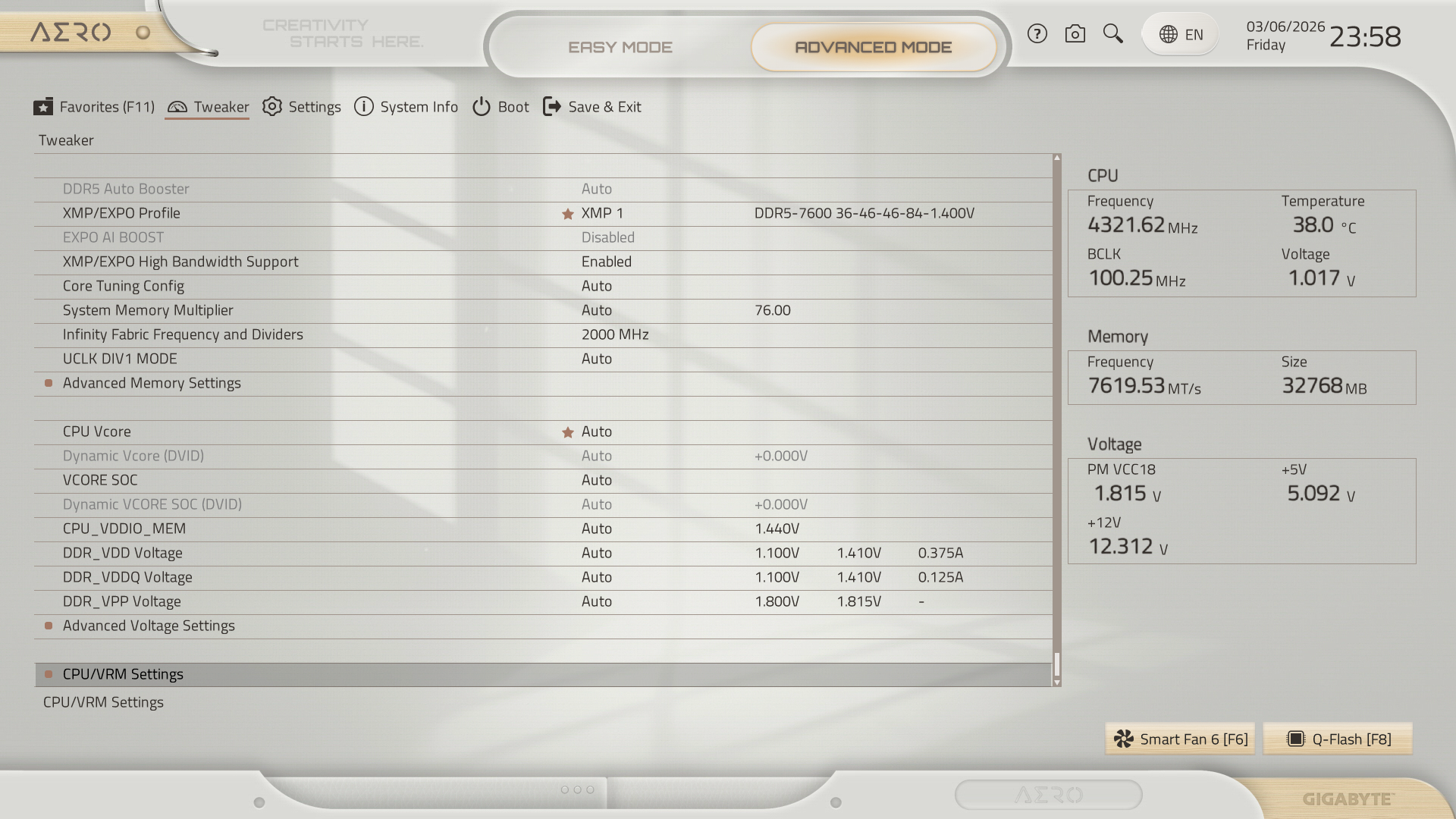

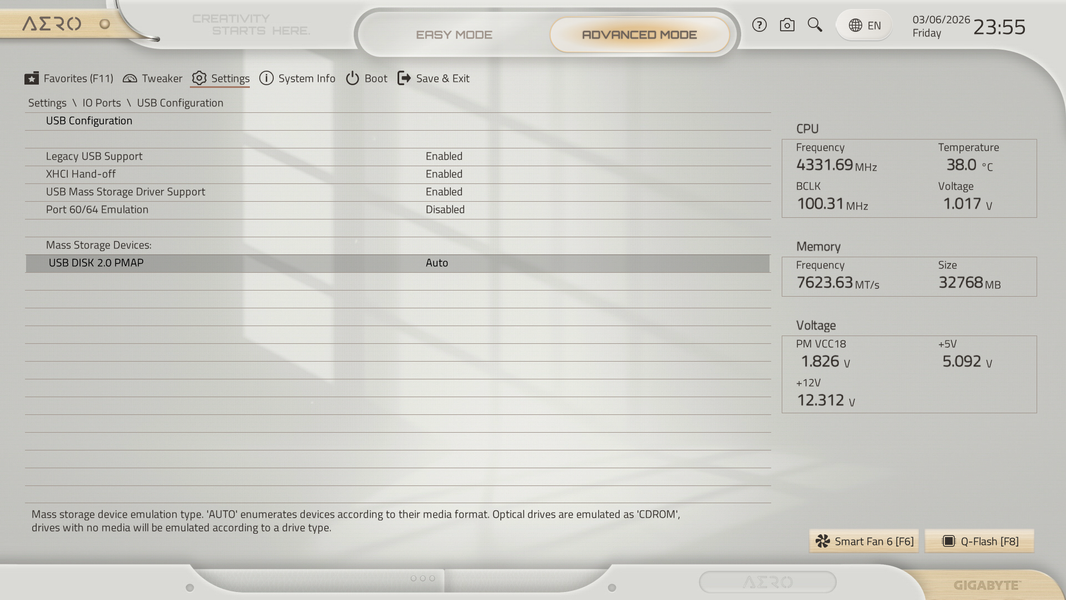

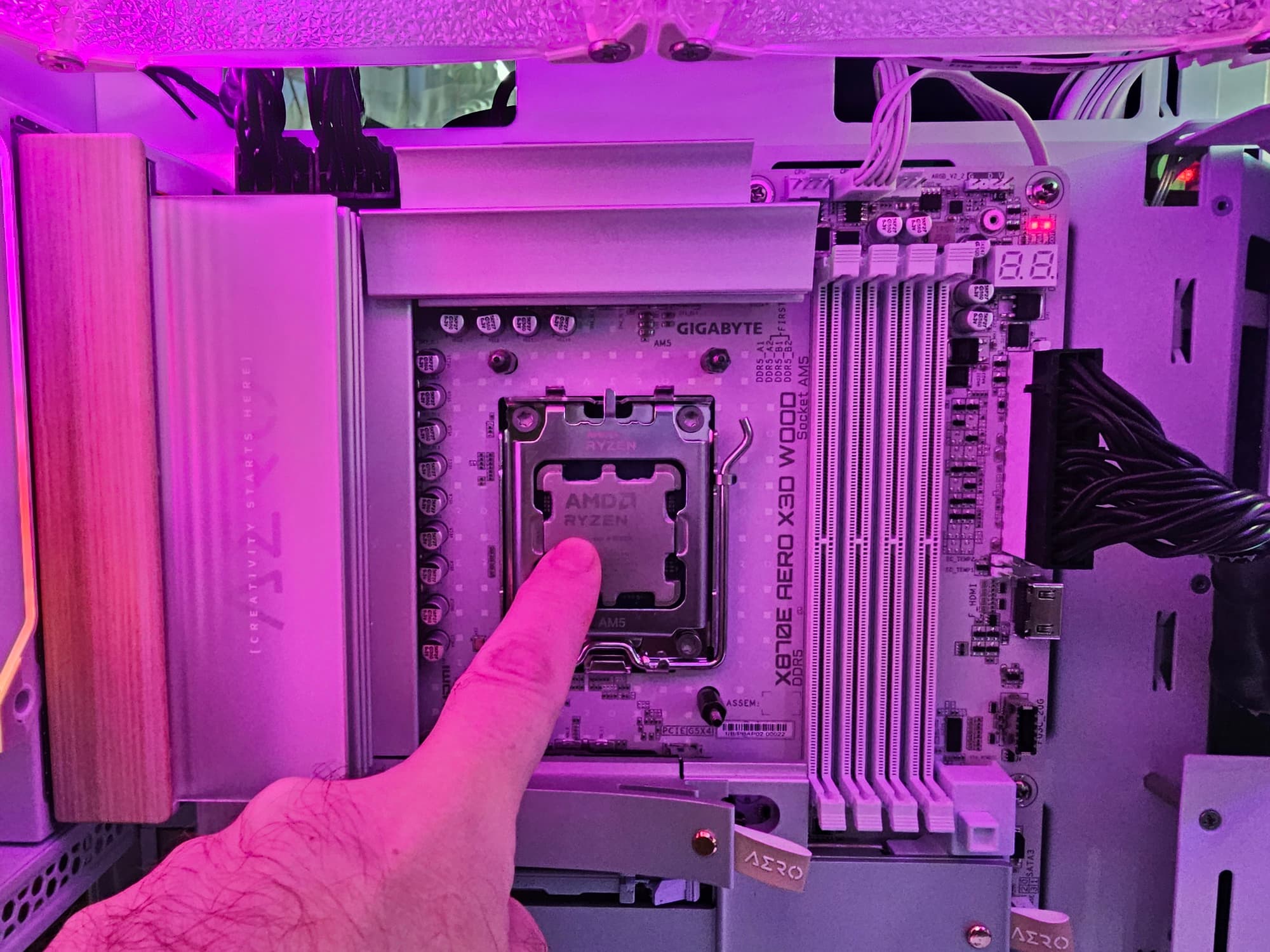

Настройки BIOS

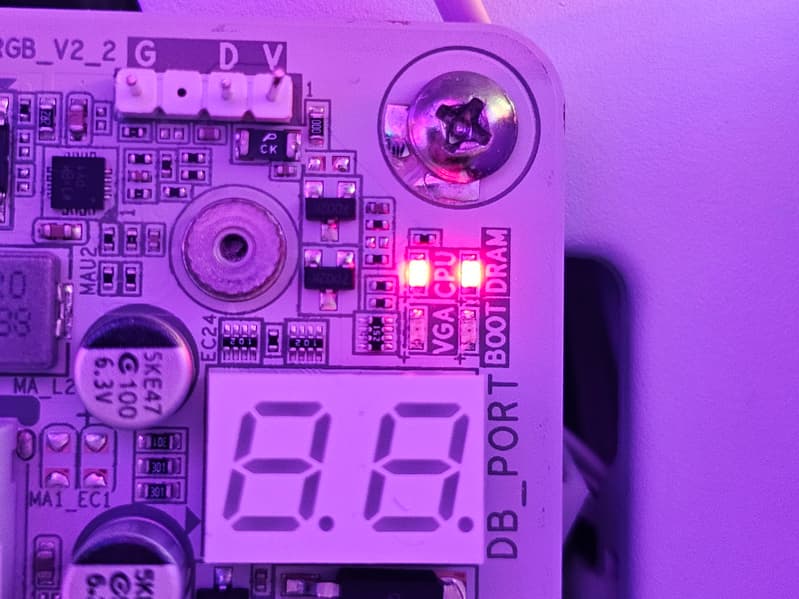

Работоспособность (и разгон)

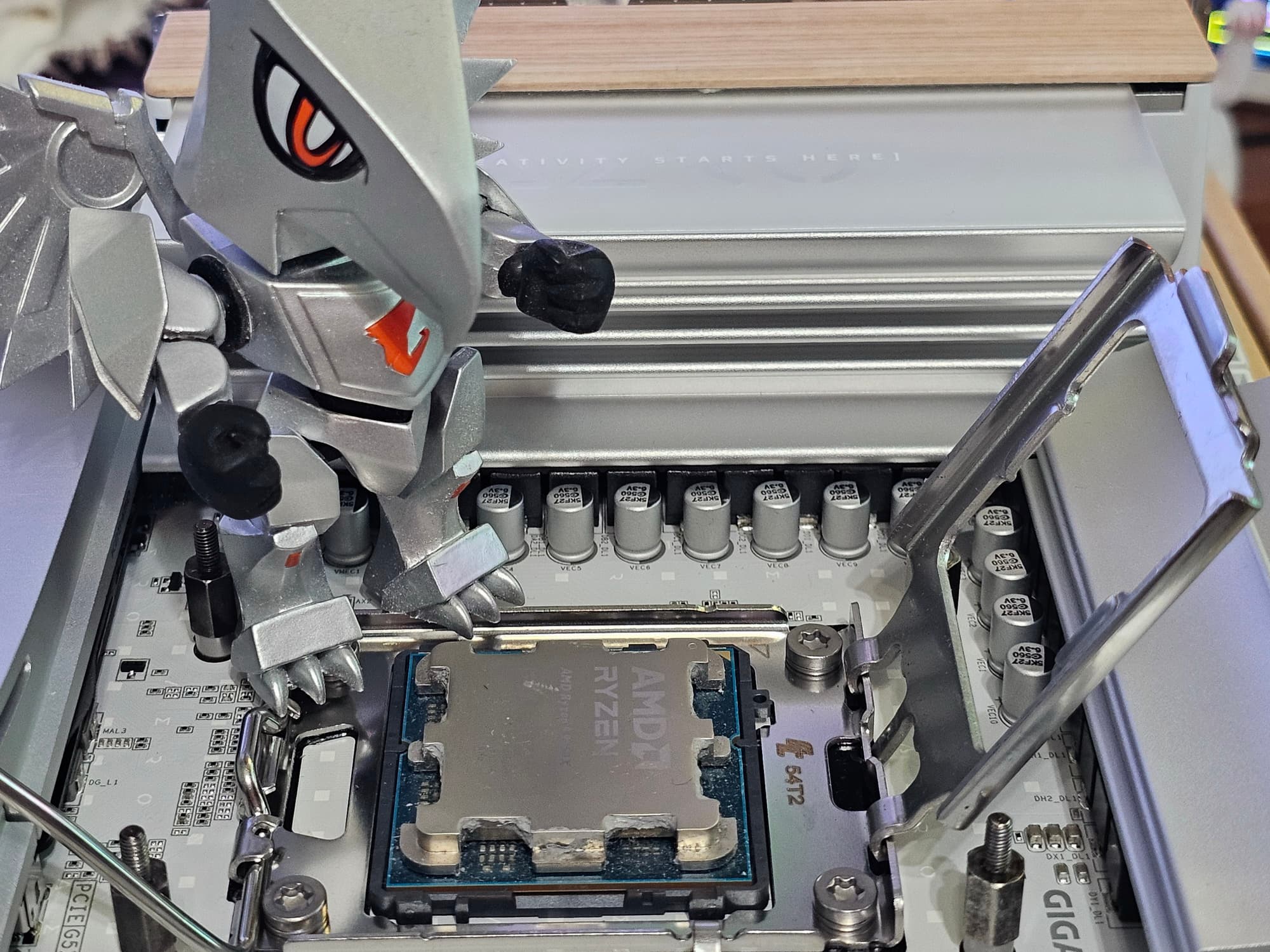

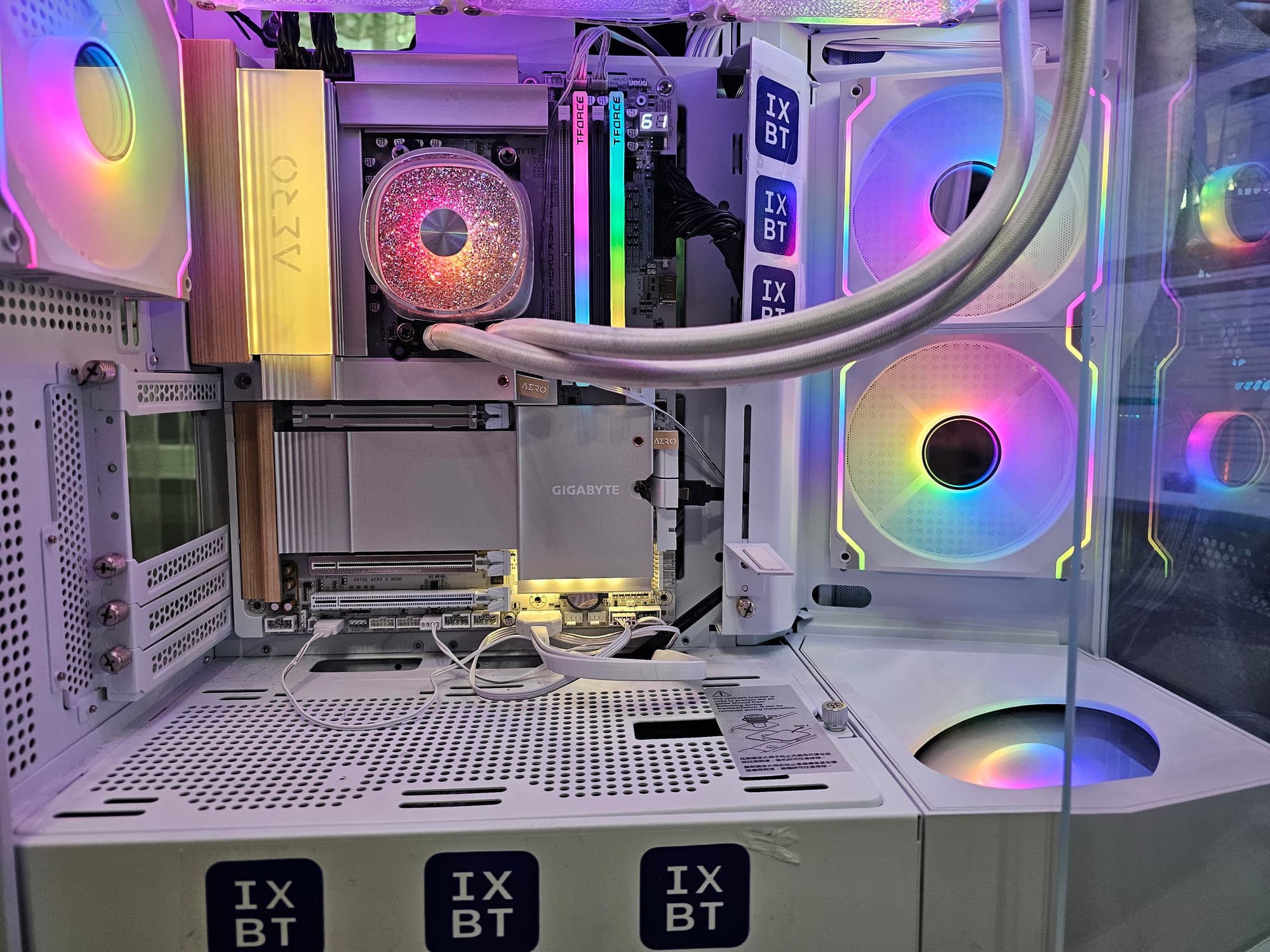

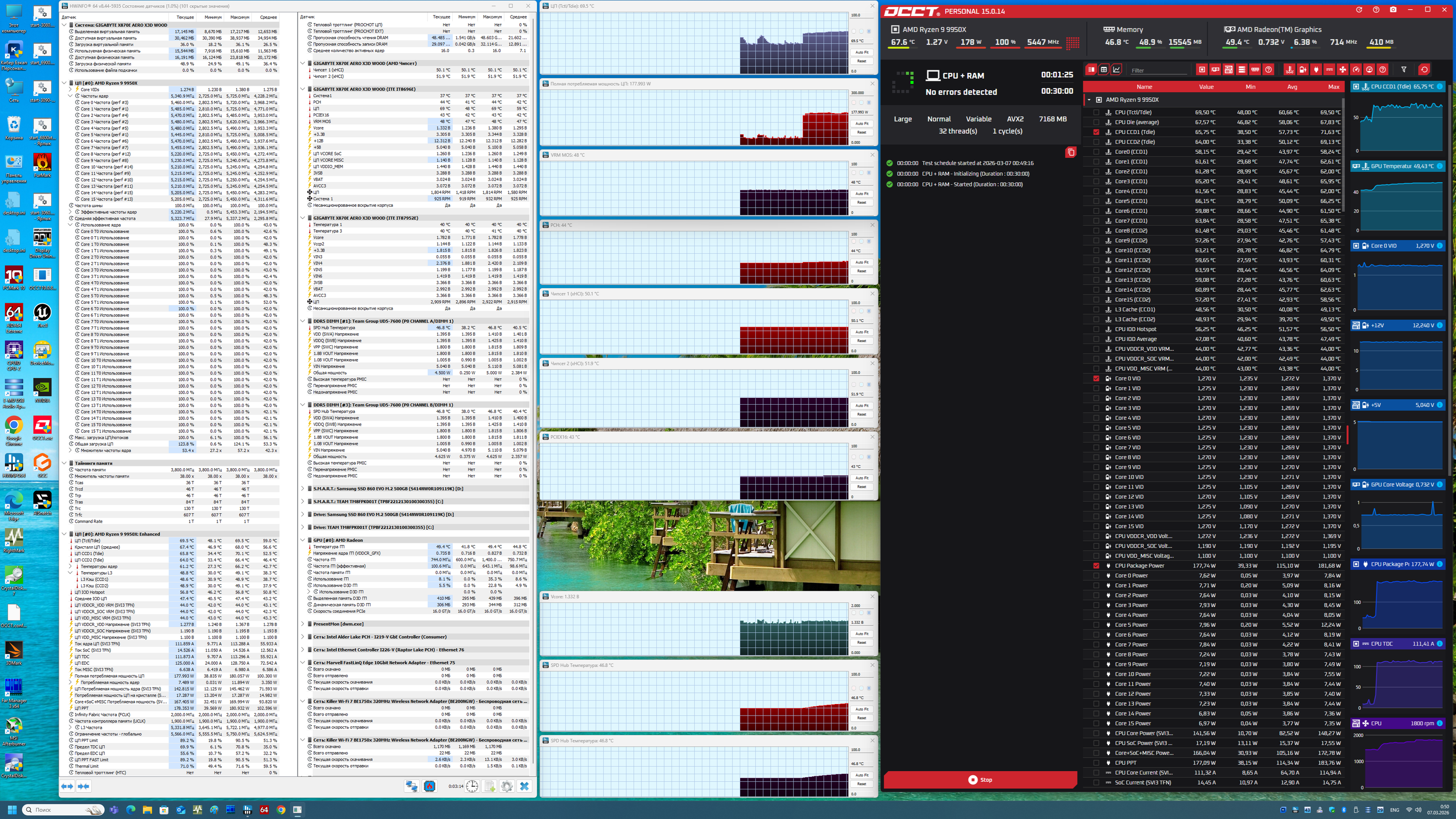

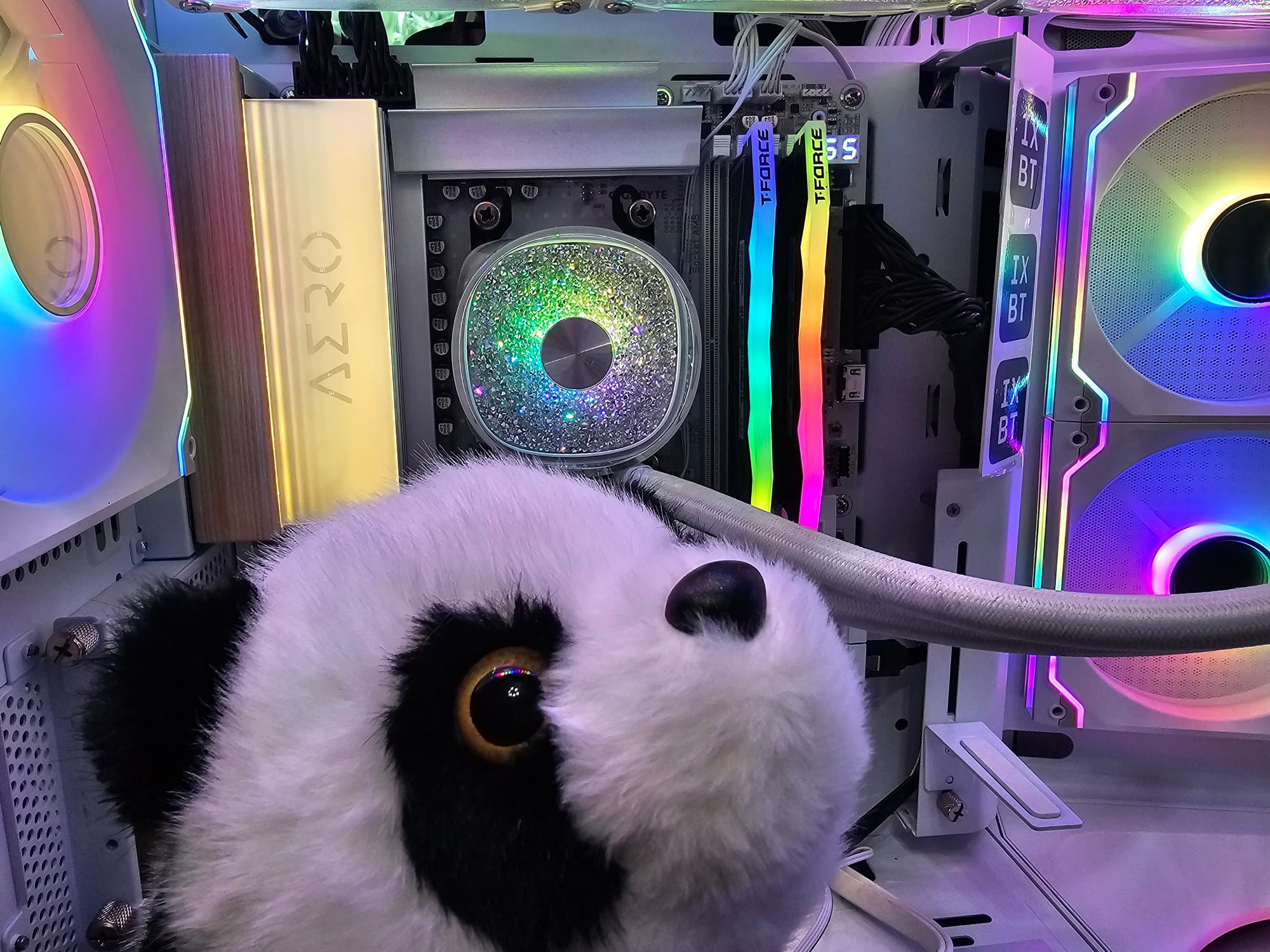

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.
В данном случае авторазгон сработал очень хорошо с учетом стрессовой нагрузки на процессор (его максимальный нагрев был не выше 70 градусов, а максимум потребления не выше 180 Вт). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.

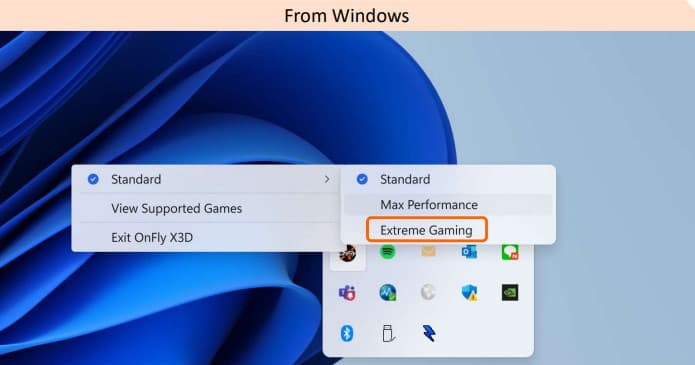

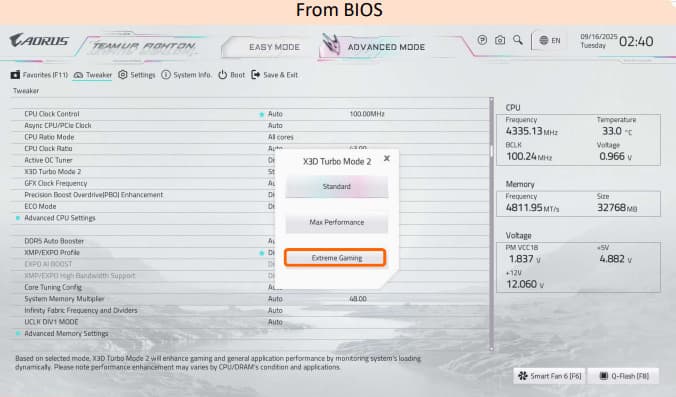

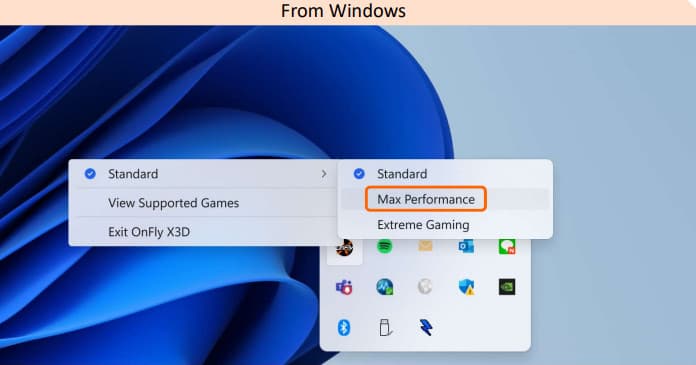

Конечно же, надо упомянуть о режиме X3D Turbo Mode2, ведь само название матплаты «кричит» о нем. Мы не в первый раз сталкиваемся с подобного рода материнками, однако, к моему сожалению, на практике проверить его работу не представилось возможным из-за отсутствия свободного процессора уровня X3D. Поэтому снова лишь кратко поясню теоретическую основу.
Как известно, AMD давно выпустила программу Ryzen Master, и эта утилита уже много лет имеет режим Gaming Mode, причем для всех процессоров семейства Ryzen (вне зависимости от наличия 3D-кеша). К сожалению, эта программа не получила особой популярности из-за всякого рода огрех программистов на ранних выпусках, которые по сути испортили репутацию. Напомню, что для процессоров не уровня X3D режим Gaming Mode выключает по сути половину ядер процессора (мы помним, что для большинства игр достаточно 4-6 ядер CPU), при этом появляется возможность увеличить автоматический разгон оставшихся работающих ядер (общий лимит потребления процессора не изменился же). В случае с процессорами X3D эта же программа отключает ядра, не снабженные 3D-кешем, оставляя лишь самые по сути быстрые в играх. Ну это если кратко и без деталей. Разумеется, для рабочих задач требуется вернуть обычный режим работы CPU.
Ныне же произошло развитие подобных переключений для оптимизации работы CPU в играх (особенно это касается процессоров X3D), когда количество рабочих ядер, частоты по каждому из них и т.п. уже не заданы программой жестко, а подбираются на основе нейросетей, то есть ИИ управляет процессом получения оптимальной игровой производительности в случае каждого процессора по-своему. Поэтому для данного режима придумали отдельные программы и настройки в BIOS. В частности, Gigabyte предлагает на выбор: либо включать/выключать через BIOS, либо скачать и установить их утилиту OnFly X3D.
Производитель обещает буст производительности до 25% в разрешении Full HD.
Я уже высказывал свое мнение, и еще раз повторю: этот режим X3D Turbo Mode актуален только в тех случаях, когда игровая производительность упирается в возможности процессоров только при наличии флагманских или топовых видеокарт в относительно низких разрешениях. Ведь в остальных случаях игровая производительность будет зависеть только от возможностей и мощи видеокарты, и все эти ухищрения с процессорами никакой роли играть не будут.
Для возврата обычного режима работы CPU следует использовать те же способы.
Таким же образом ИИ может подобрать и режим работы ядер процессора и для максимальной производительности в рабочих задачах.
Ну и, как опять же, я говорил, дело идет к тому, что оверклокерам скоро нечего будет делать (за исключением экстремалов), за них ИИ будет уже искать способы выжимания из процессора максимальной производительности.
Выводы
Материнская плата Gigabyte X870E Aero X3D Wood относится к рабочей серии Aero, основана на топовом чипсете AMD X870E и позиционируется для работы с топовыми процессорами AMD платформы AM5. В целом это решение для ПК с высокой производительностью, однако имеется оптимизация для использования в играх (по сути, универсальное решение).
У Gigabyte X870E Aero X3D Wood имеется 20 портов USB разных видов, включая 2 самых современных USB4 (40 Гбит/с) (с оговоркой, что эти порты делят ресурсы с одним из слотов M.2), 13 USB 3.2 Gen1/2, а также два USB 3.2 Gen2×2 в виде портов Type-C (внутреннего и на задней панели). Плата предлагает 2 слота PCIe х16, которые получают от процессора на двоих 16 линий PCIe версии 5.0, также имеется 1 слот формата PCIe x16, соединенный с чипсетом 4 линиями PCIe 4.0. Всего у платы 4 слота M.2: два из них подключены напрямую к процессору линиями PCIe 5.0, два подключены к чипсету X870E линиями PCIe 4.0. Также в арсенале платы есть 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора достаточно мощная, она способна обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет отличную и грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2.
Сетевые возможности включают два проводных контроллера 5 Гбит/с и один беспроводной Wi-Fi 7 + Bluetooth 5.4. Поддержка USB4 позволяет передавать данные на скорости до 40 Гбит/с и выводить изображение на монитор или телевизор через порт USB Type-C. В числе плюсов Gigabyte X870E Aero X3D Wood можно упомянуть возможности для подключения дополнительных ARGB-устройств. Разумеется, стоит учитывать и эстетические особенности модели: белый цвет платы в сочетании со вставками из дерева.
Рассмотренная плата предлагает получить максимальный эффект от автоматического разгона процессора в играх за счет программной технологии X3D Turbo Mode 2.0.
В номинации «Оригинальный дизайн» плата Gigabyte X870E Aero X3D Wood получила награду:
