Обзор комплекта 120-миллиметровых вентиляторов Corsair LL120 RGB с многозонной RGB-подсветкой и управляющим контроллером

Паспортные характеристики и цена

Производитель Corsair
Название модели LL120 RGB
Код модели CO-9050072-WW
Сокращение в статье LL120 RGB
Размер, мм 120×120×25
Масса, г нет данных
Управление ШИМ есть
Скорость вращения, об/мин 600—1500
Воздушный поток, м³/ч (фут³/мин) 73,5 (43,25)
Статическое давление, Па (мм H2O) 15,8 (1,61)
Уровень шума, дБА 24,8
Рабочее напряжение, В 7—13,2
Пусковое напряжение, В нет данных
Номинальный потребляемый ток, А 0,3 (вентилятор) / 0,62 (подсветка)
Средняя наработка на отказ (MTBF), ч нет данных
Описание на сайте производителя Corsair LL120 RGB
Средняя цена
Розничные предложения

Описание

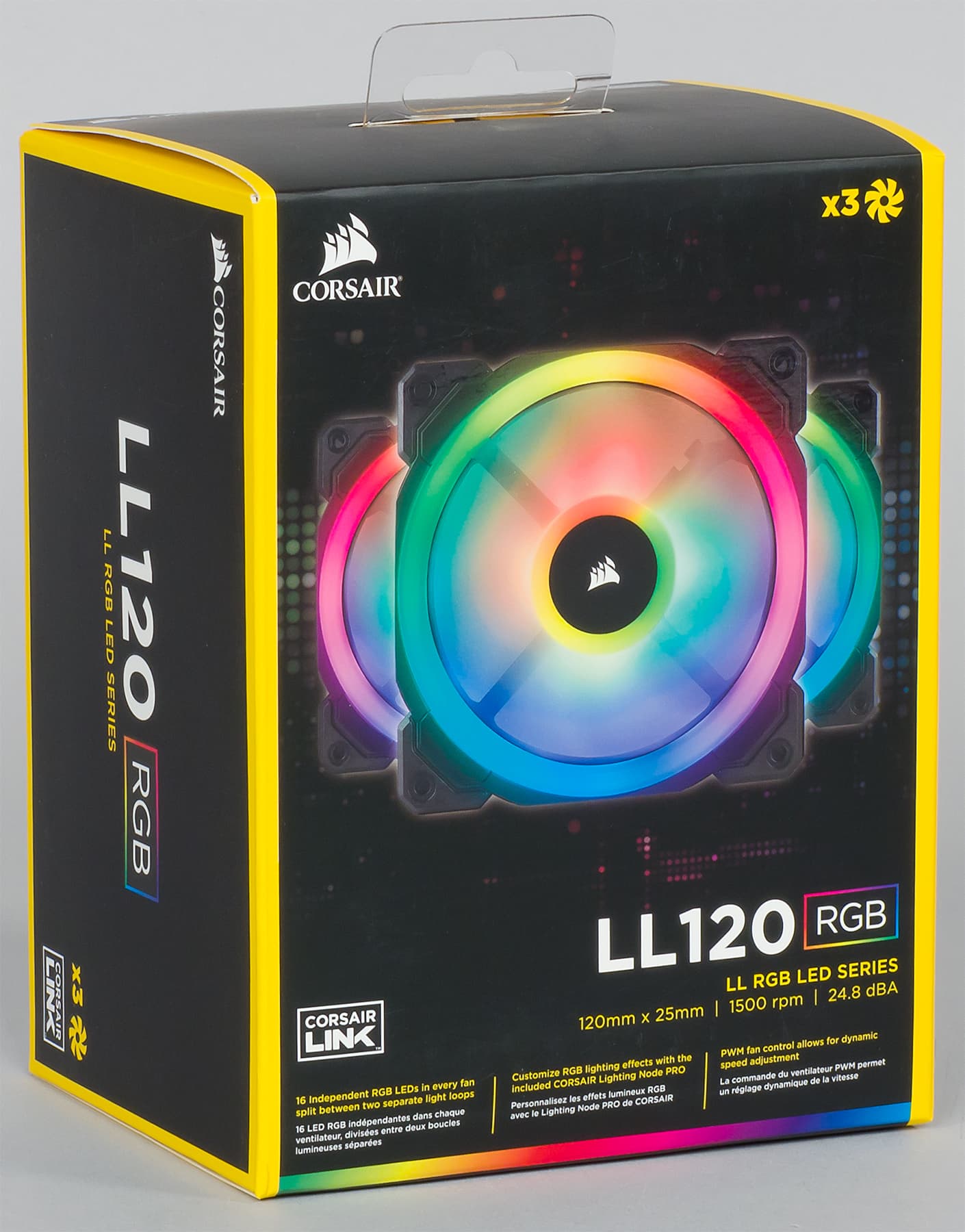

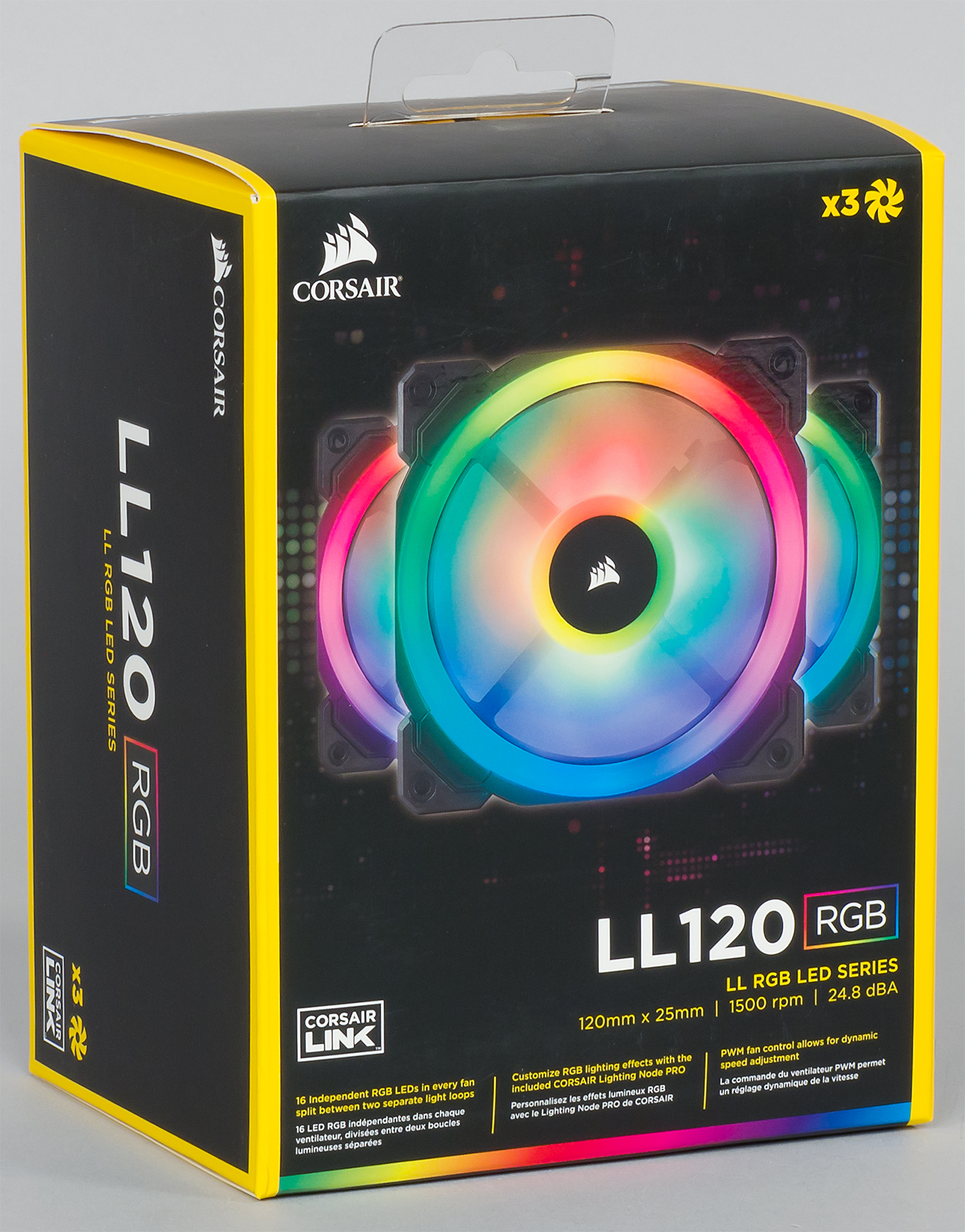

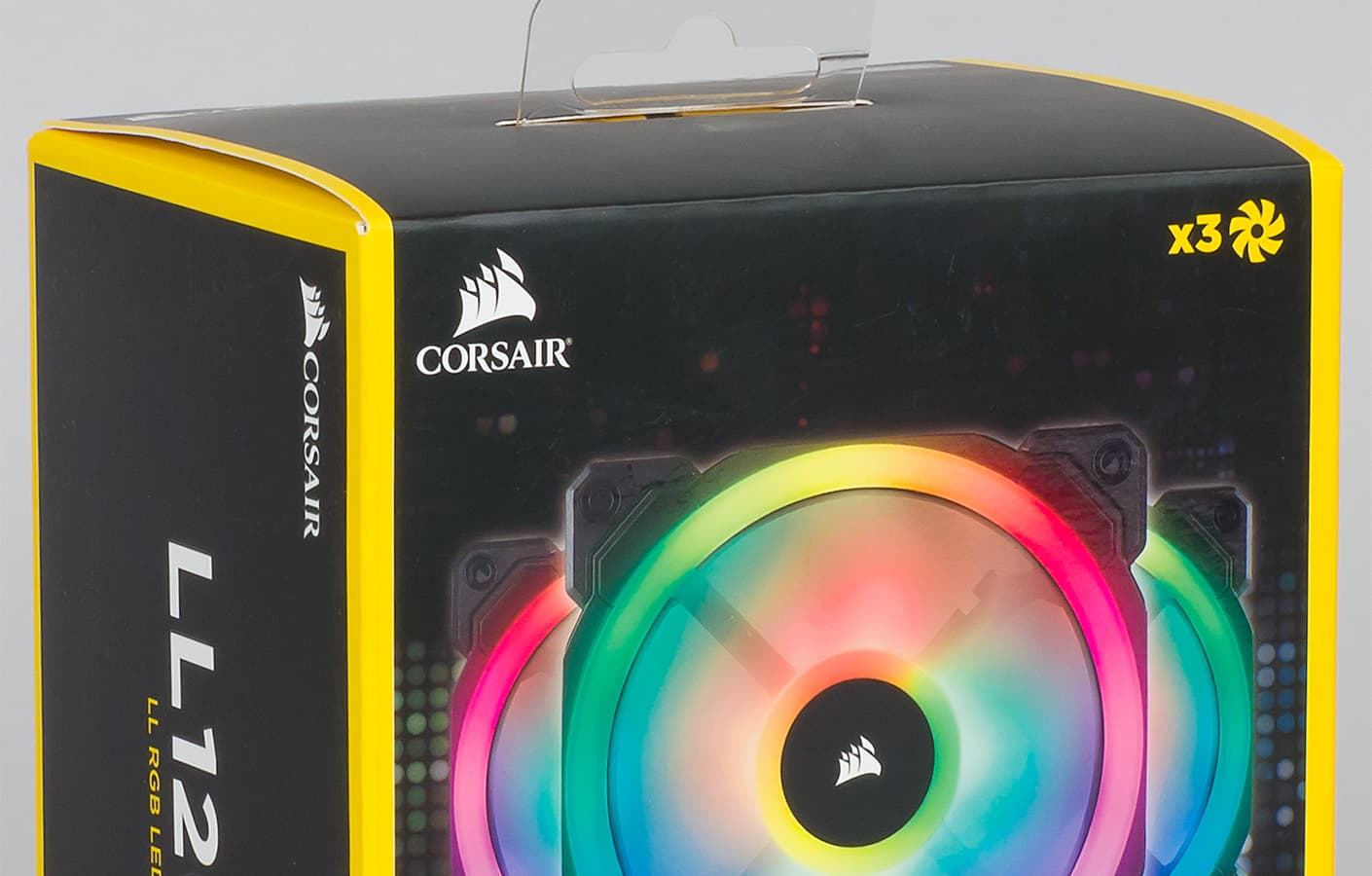

Коробочка из плотного картона имеет яркое, привлекающее внимание оформление.

На гранях коробочки изображены вентиляторы, перечислены основные особенности, а также приведены технические характеристики продукта и состав комплекта. Текст в основном на английском языке, но часть информации продублирована на нескольких других языках, в том числе и на русском.

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика с матовой поверхностью. Из этого же материала сделан кольцевой светорассеиватель. Под ним и под центральной втулкой крыльчатки находятся адресуемые, то есть независимо управляемые RGB-светодиоды. Производитель указывает, что всего их 16.

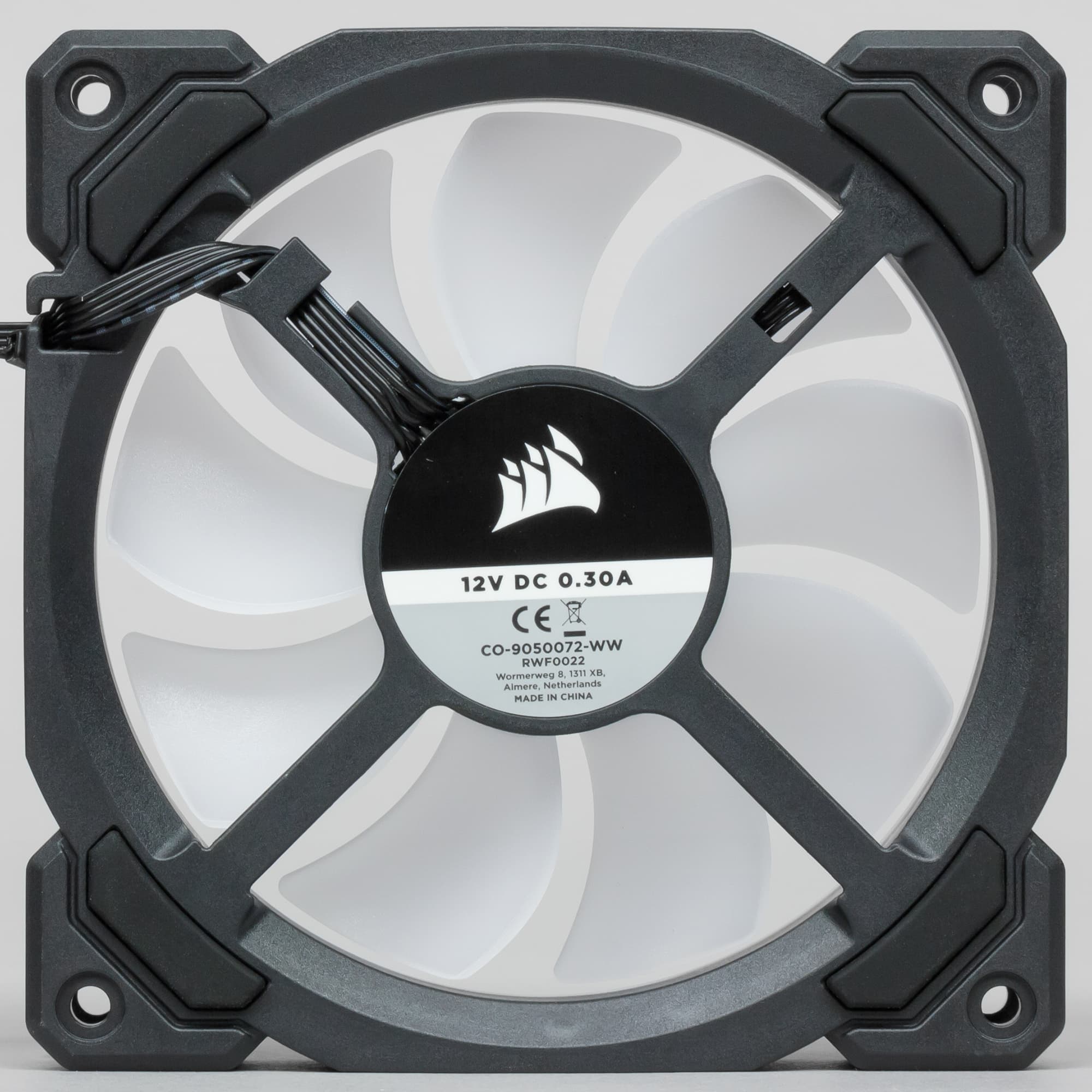

На рамку вентилятора наклеены виброизолирующие накладки из резины средней жесткости. В несжатом состоянии накладки выступают примерно на 2 мм относительно габаритов рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге такую конструкцию проушин можно рассматривать лишь в качестве элемента дизайна вентилятора.

Разбирать вентилятор мы не стали, поверили производителю, что в нем установлен гидравлический (hydraulic) подшипник. От вентилятора, контроллера и разветвителя идут преимущественно простые плоские кабели, что очень удобно в работе.

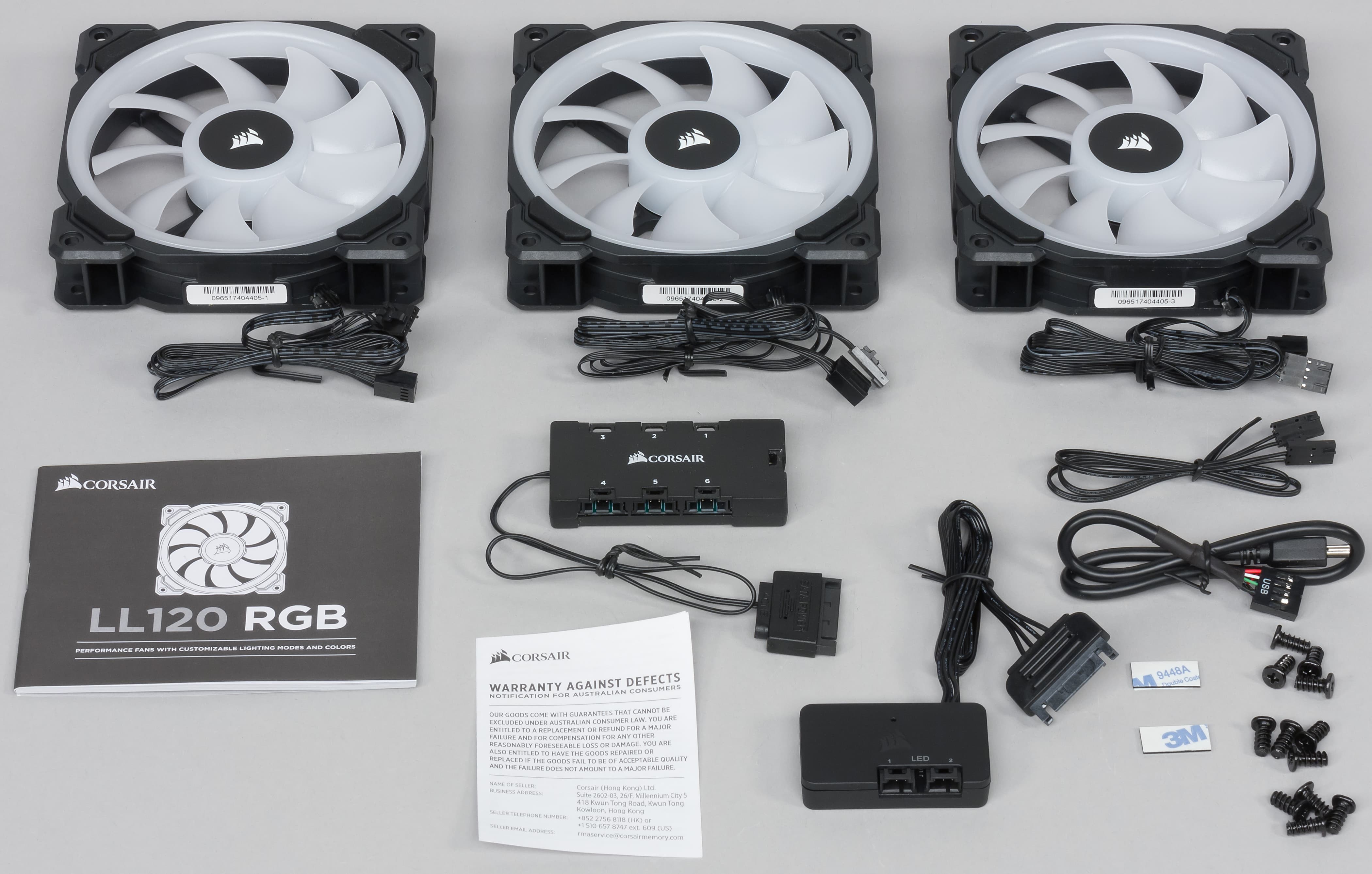

В комплект набора входят три описанных вентилятора, а также по четыре самонарезных винта к каждому вентилятору, контроллер (Lighting Node Pro) и разветвитель (RGB Lighting hub). Еще есть две площадки с клейкими поверхностями, предназначенные для закрепления контроллера внутри корпуса. На всю нижнюю плоскость разветвителя подобная площадка уже наклеена. Руководство представляет собой миниатюрную брошюру, в которой есть вариант с текстом на русском языке.

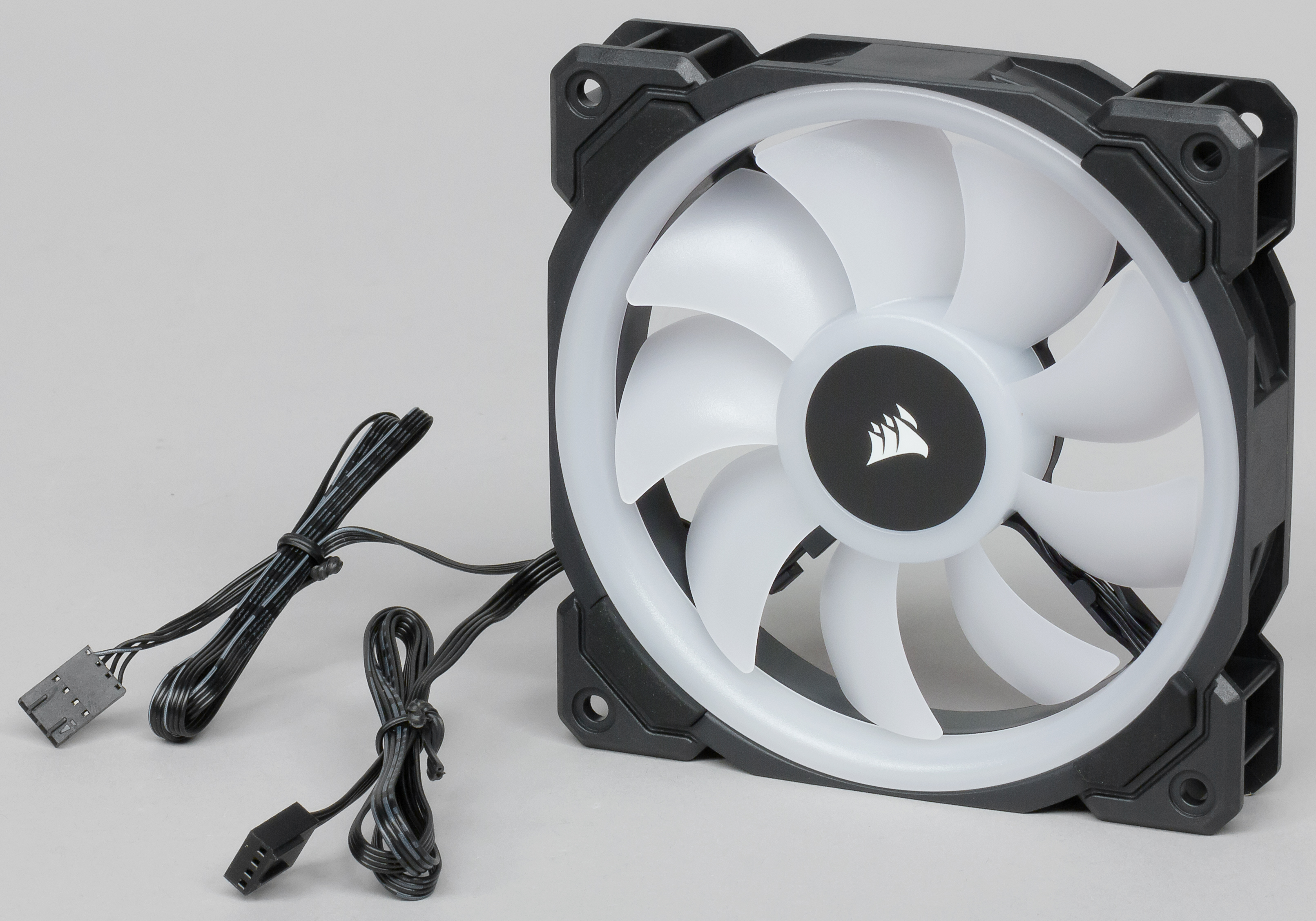

От каждого вентилятора отходит по два кабеля с четырехконтактными разъемами. Одним кабелем вентиляторы подключаются к стандартным 4-штырьковым разъемам на материнской плате или на стороннем контроллере. Вторым кабелем они подключаются к разветвителю, отвечающему за функционирование подсветки.

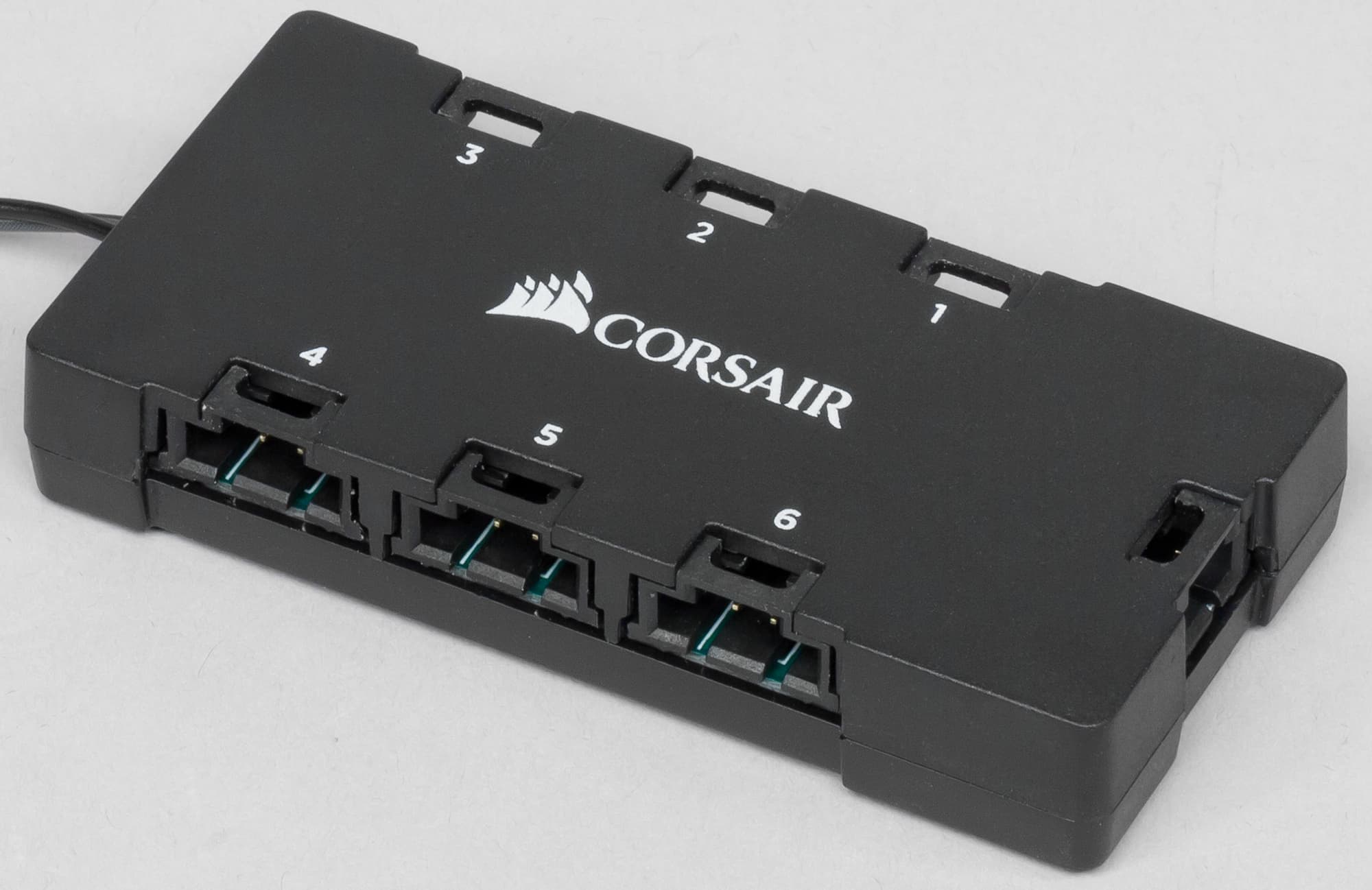

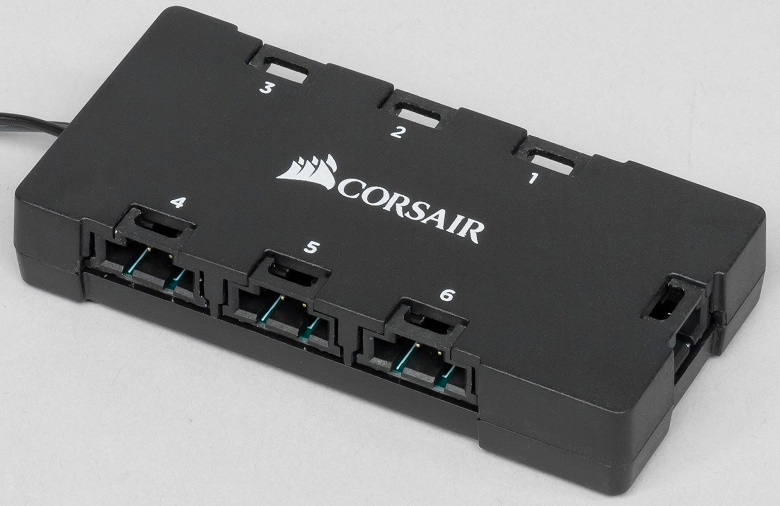

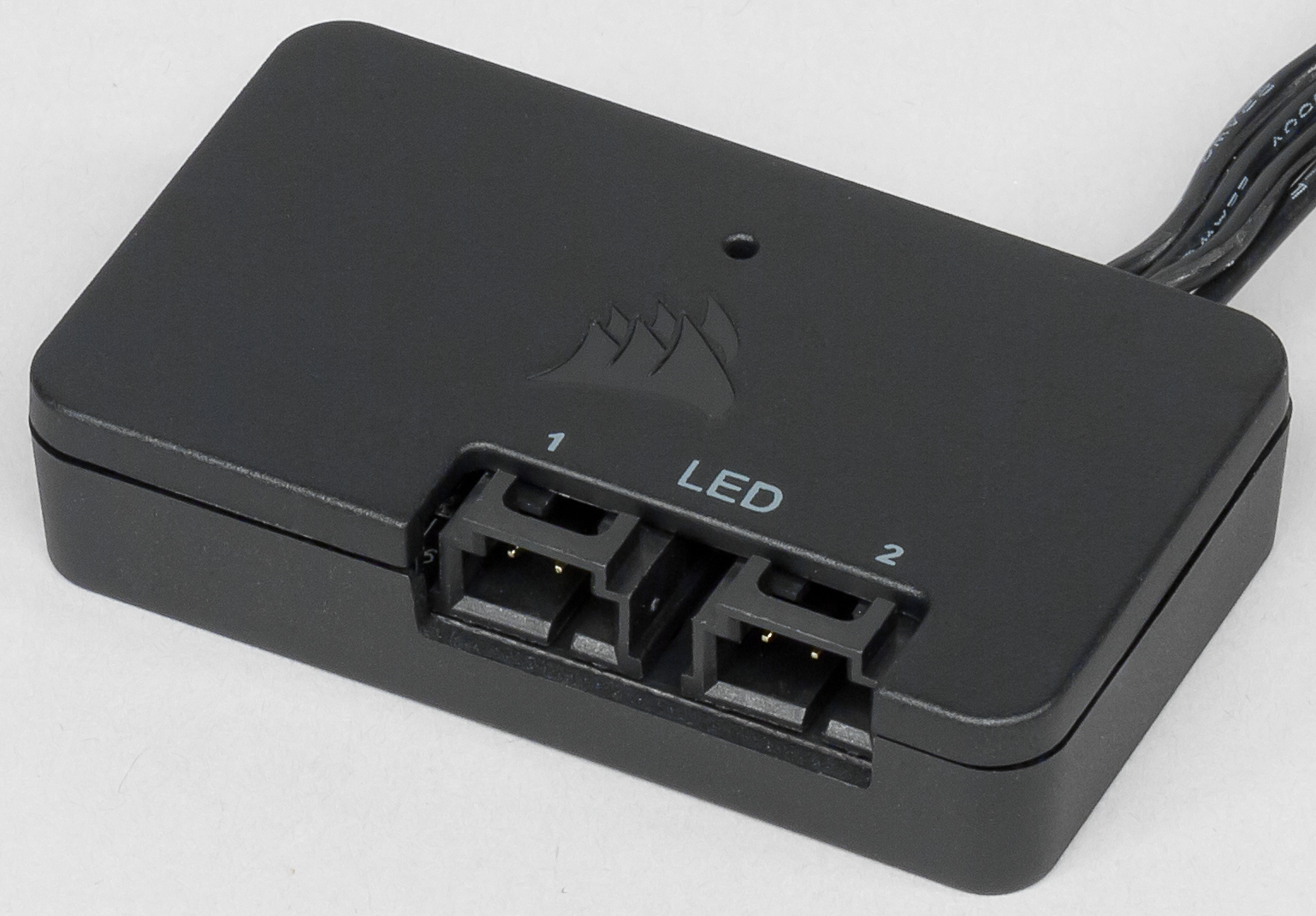

Подключать вентиляторы к разветвителю нужно последовательно, начиная с первого разъема и без пропусков. Тогда подсветка будет работать на всех вентиляторах, а эффекты анимации будут связанно переходить от одного вентилятора к следующему согласно номеру на разъемах разветвителя. Как видно, разъемов для вентиляторов на разветвителе всего шесть, то есть к нему можно подключить еще три вентилятора, которые можно купить отдельно (120 мм или 140 мм). Отдельным кабелем разветвитель подключается к одному из двух разъемов на контроллере.

От контроллера и разветвителя отходят неотсоединяемые кабели питания с разъемами SATA. Дополнительно кабель с разъемом к колодке USB 2.0 и разъемом Mini-USB соединяет контроллер и системную плату. Отметим, что контроллер фактически занимает два USB-порта, а для работы этого комплекта потребуется занять два разъема питания SATA, что не очень рационально.

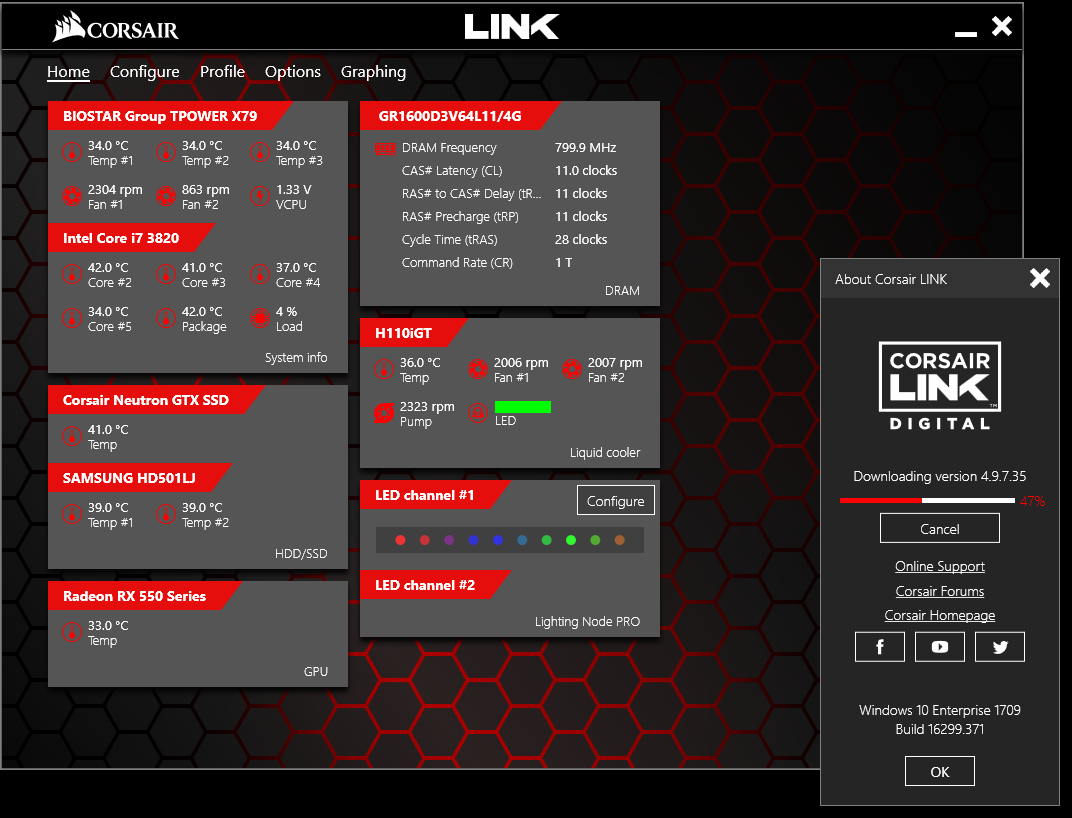

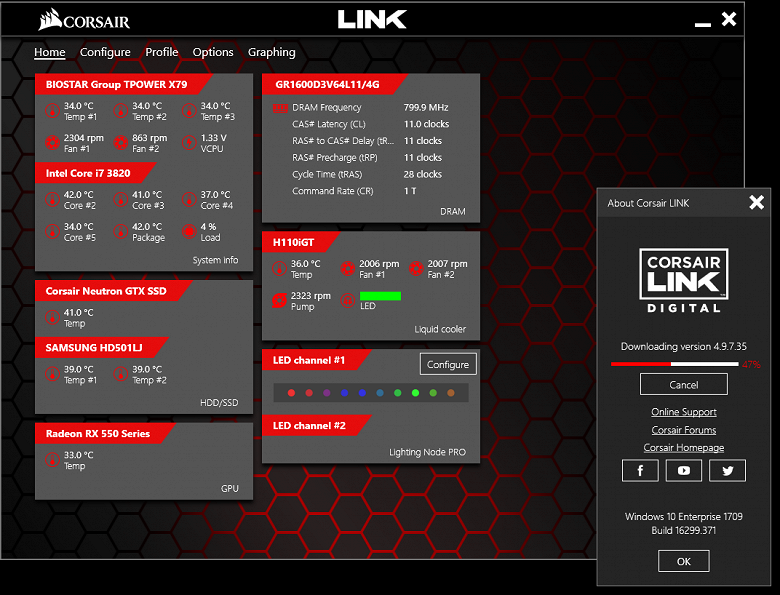

Управление подсветкой вентиляторов осуществляется с помощью фирменного ПО Corsair Link, работающего под ОС Windows. Эту программу нужно загрузить с сайта производителя. Программа многофункциональная, и управление вентиляторами серии LL — это лишь одна из ее функций, но другие мы рассматривать не будем. После установки и запуска программы (для только что загруженной с сайта производителя нашлось обновление) нужно найти панель, подписанную как Lighting Node Pro, и запустить конфигурирование активного канала.

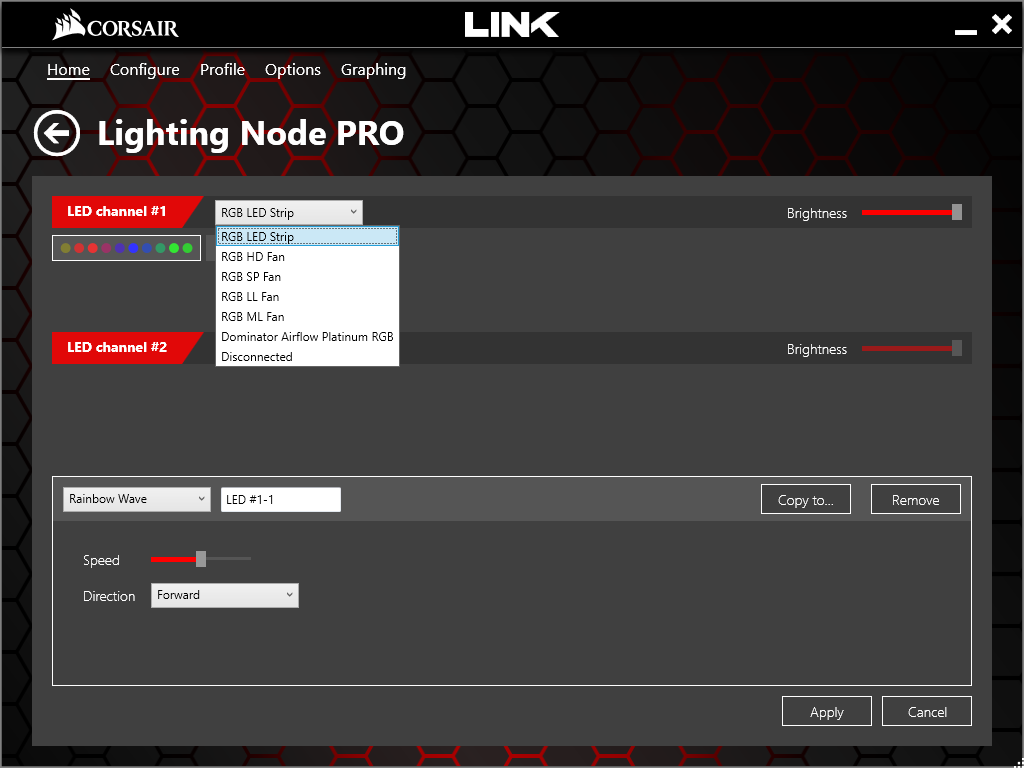

Тип подключенного устройства автоматически не определяется, как и их количество и последовательность, поэтому пользователь должен самостоятельно выбрать нужное для каждого звена в цепочке последовательного соединения, в данном случае три подряд RGB LL Fan.

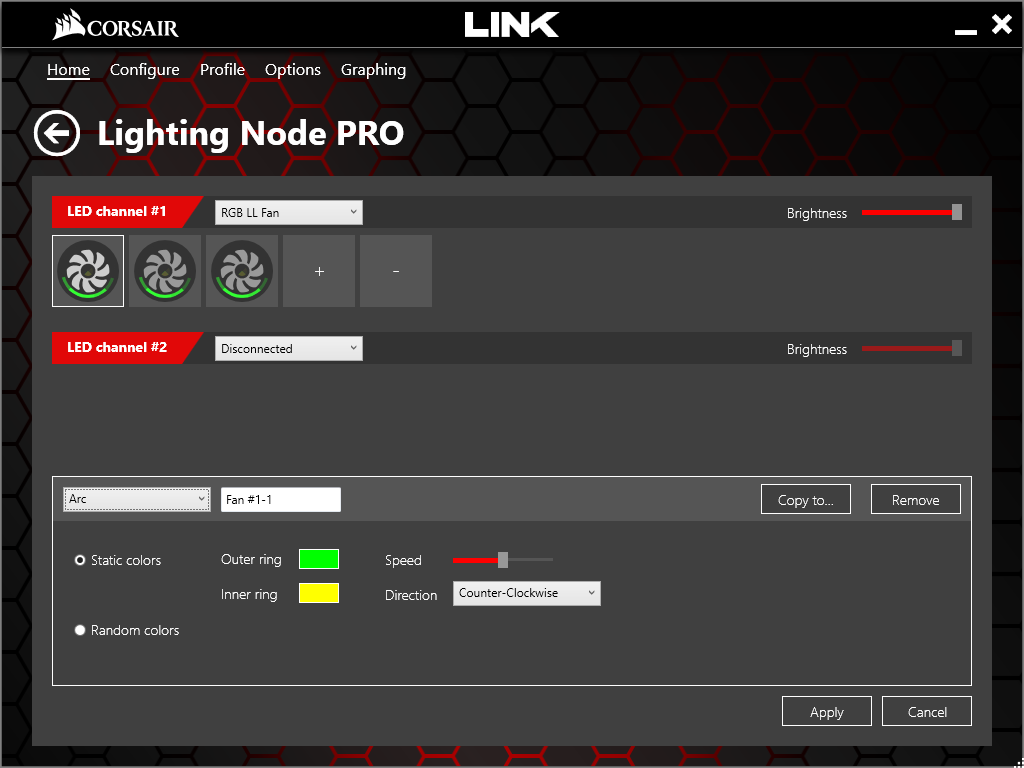

Далее для каждого вентилятора выбирается нужный эффект и устанавливаются его параметры или выбирается групповой эффект, объединяющий все вентиляторы в цепочке. Для групповых эффектов параметры указываются на всю группу сразу. Примечательно, что анимация на этой вкладке соответствует будущей реальности, а после нажатия на кнопку Apply и текущей.

Групповые эффекты, особенно при связанном и логичном расположении устройств смотрятся очень впечатляюще. На видео ниже последовательно выбираются несколько индивидуальных и групповых эффектов (цвета в действительности гораздо более насыщенные).

Тестирование

Данные измерений

Вентилятор
Габариты, мм (по рамке) 120×120×25
Масса, г 164 (с кабелем)
Длина кабеля питания вентилятора, см 60
Длина RGB-кабеля, см 60
Максимальный потребляемый ток, А 0,089
Напряжение запуска, В (КЗ* = 100%) 2,9
Напряжение остановки, В (КЗ* = 100%) 2,8
Контроллер Lighting Node Pro
Длина кабеля USB, см 33
Длина кабеля питания, см 42
Длина кабеля к разветвителю, см 48
Разветвитель
Длина кабеля питания, см 30
* КЗ — коэффициент заполнения ШИМ

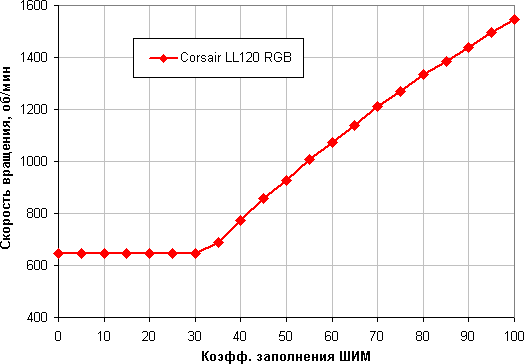

Зависимость скорости вращения от коэффициента заполнения ШИМ

Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения от 30% до 100%. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

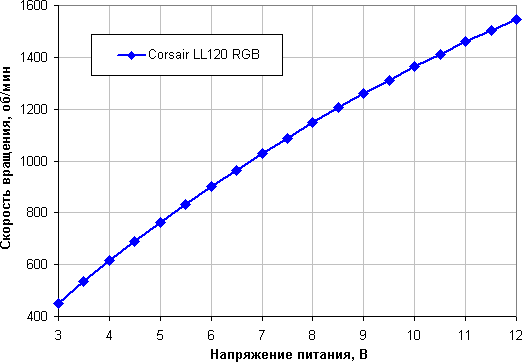

Зависимость скорости вращения от напряжения питания

Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки.

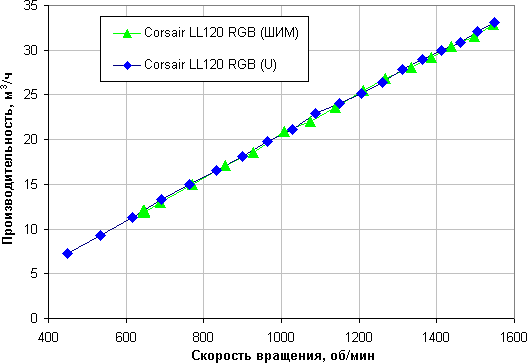

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление, поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

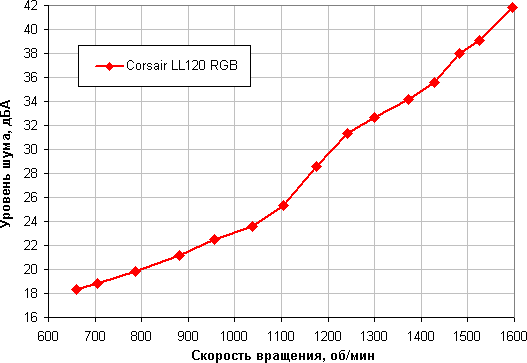

Уровень шума от скорости вращения

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора.

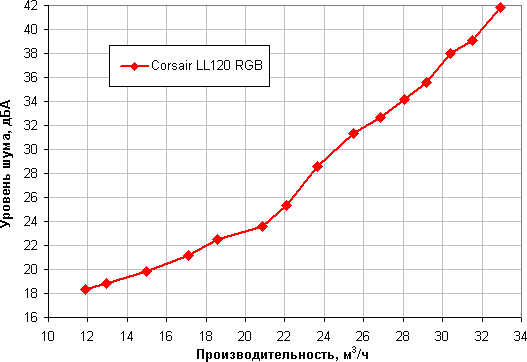

Уровень шума от объемной производительности

Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, однако скорость вращения вентилятора была лишь незначительно выше во время измерения шума при тех же входных параметрах (напряжение питания или коэффициент заполнения ШИМ). Видимо, при управлении с помощью ШИМ работает некоторое поддержание скорости вращения на относительно постоянном уровне. Сравним данный вентилятор с Corsair SP120 LED Red, близким по производительности и с таким же типоразмером. Для сравнения предложим простую характеристику, просто разделим производительность на уровень шума, соответствующие работе вентилятора на максимальность скорости. Чем выше полученное значение, тем эффективнее работает вентилятор. После округления для Corsair LL120 RGB получим 0,79 м³/(ч·дБА), а для Corsair SP120 LED Red 1,04 м³/(ч·дБА). При сравнимой производительности и максимальной скорости вращения второй вентилятор заметно тише, что и объясняет разницу в этих коэффициентах.

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Использовался дифференциальный датчик давления SDP610-25Pa компании Sensirion. Максимальное статическое давление равно 17,9 Па или 1,83 мм водяного столба.

Выводы

Самое важное качество вентиляторов Corsair LL120 RGB — их эффектная многозонная и многоцветная подсветка обода и внутренней втулки. Статичной подсветкой никого сейчас не удивишь, но динамичная подсветка очень впечатляет, особенно групповые варианты с последовательным переходом от одного вентилятора к следующему в последовательно подключенной цепочке. Отметим удобное и функциональное ПО Corsair Link, а также мелочь, но приятную: в основном применяются просто плоские кабели без оплетки. К мелким недостаткам отнесем отсутствие штатной возможности управления скоростью вращения и контроля за реальным состоянием вентилятора, распределение функций по двум устройствам (контроллеру и разветвителю), а также то, что на подключение комплекта придется выделить два разъема питания SATA и колодку на два порта USB на системной плате. Тем не менее, данный набор, вне всякого сомнения, заслуживает редакционную награду за оригинальный дизайн.

1 июня 2018 Г.
