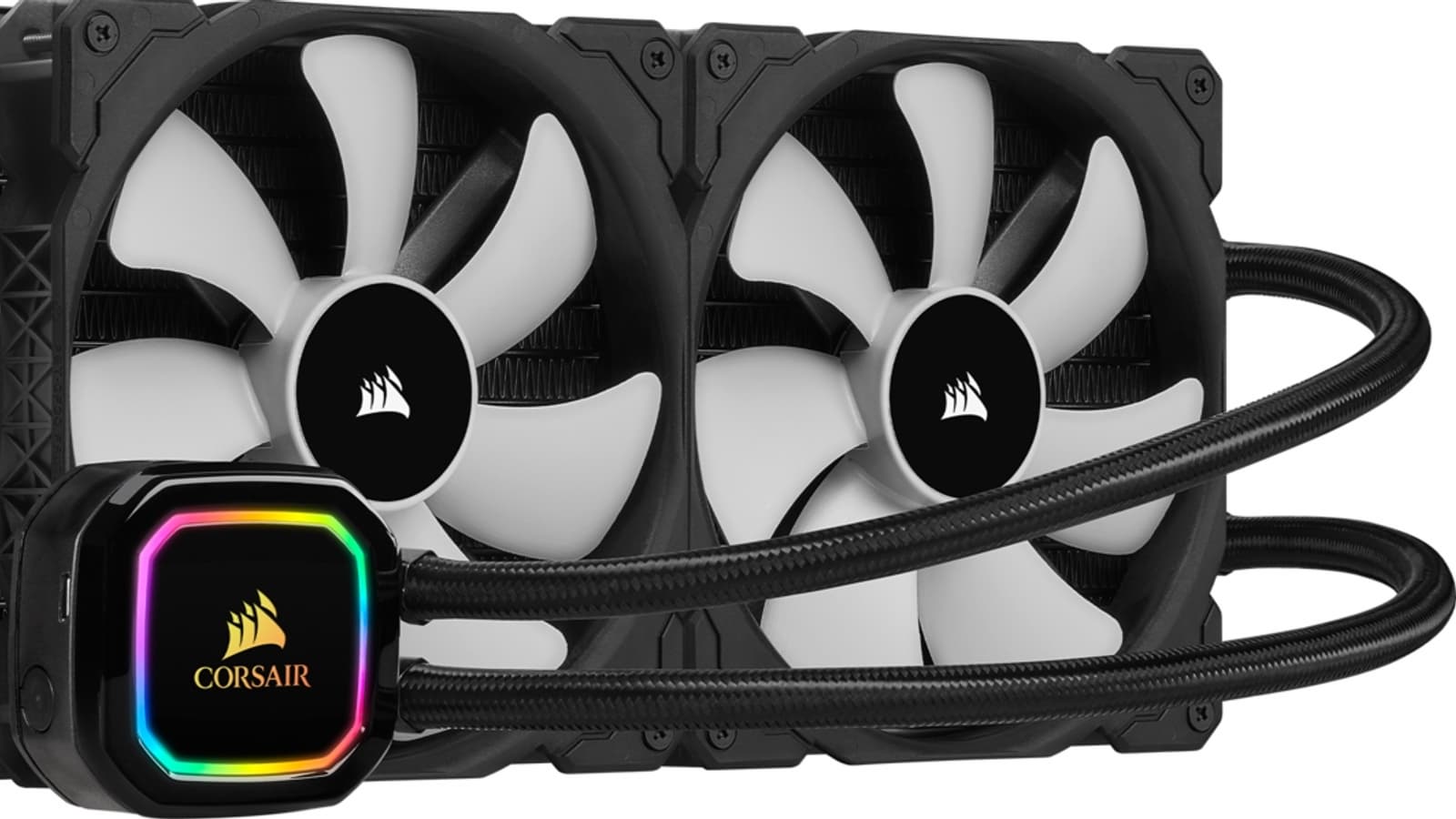

Обзор системы жидкостного охлаждения Corsair iCue H115i RGB Pro XT

Паспортные характеристики, комплект поставки и цена

Производитель Corsair
Модель iCue H115i RGB Pro XT
Код модели CW-9060044-WW
Тип системы охлаждения жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
Совместимость материнские платы с процессорными разъемами Intel: 1200, 1150, 1151, 1155, 1156, 1366, 2011, 2066; AMD: AM4, AM3, AM2, sTRX4, sTR4
Тип вентиляторов осевые (аксиальные), серия ML140, 2 шт.
Питание вентиляторов 12 В, 0,229 А, 4-контактный разъем (общий, питание, датчик вращения, управление ШИМ)
Размеры вентиляторов 140×140×25 мм
Скорость вращения вентиляторов 2000 об/мин
Производительность вентиляторов 165 м³/ч (97 фут³/мин)
Статическое давление вентилятора 29,4 Па (3,0 мм вод. ст.)
Уровень шума вентилятора 10—36 дБА
Подшипник вентиляторов нет данных
Размеры радиатора 322×137×27 мм
Материал радиатора алюминий
Помпа интегрирована с теплосъемником
Материал теплосъемника медь (56×56 мм)
Термоинтерфейс теплосъемника нанесенная термопаста
Подключение
  • помпа: к внутреннему разъему USB 2.0 на материнской плате, к 3(4)-контактному разъему (только датчик вращения) для вентилятора на материнской плате и к разъему питания SATA от БП
  • вентиляторы: к 4-контактным разъемам (общий, питание, датчик вращения, управление ШИМ) для вентиляторов на кабеле от помпы
Комплект поставки
  • соединенные шлангами и заправленные теплоносителем радиатор и помпа
  • вентилятор, 2 шт.
  • комплект креплений помпы на процессор
  • комплект креплений вентиляторов на радиатор и радиатора в корпус
  • кабель USB для подключения помпы
  • руководство по установке
  • описание гарантии
Розничные предложения

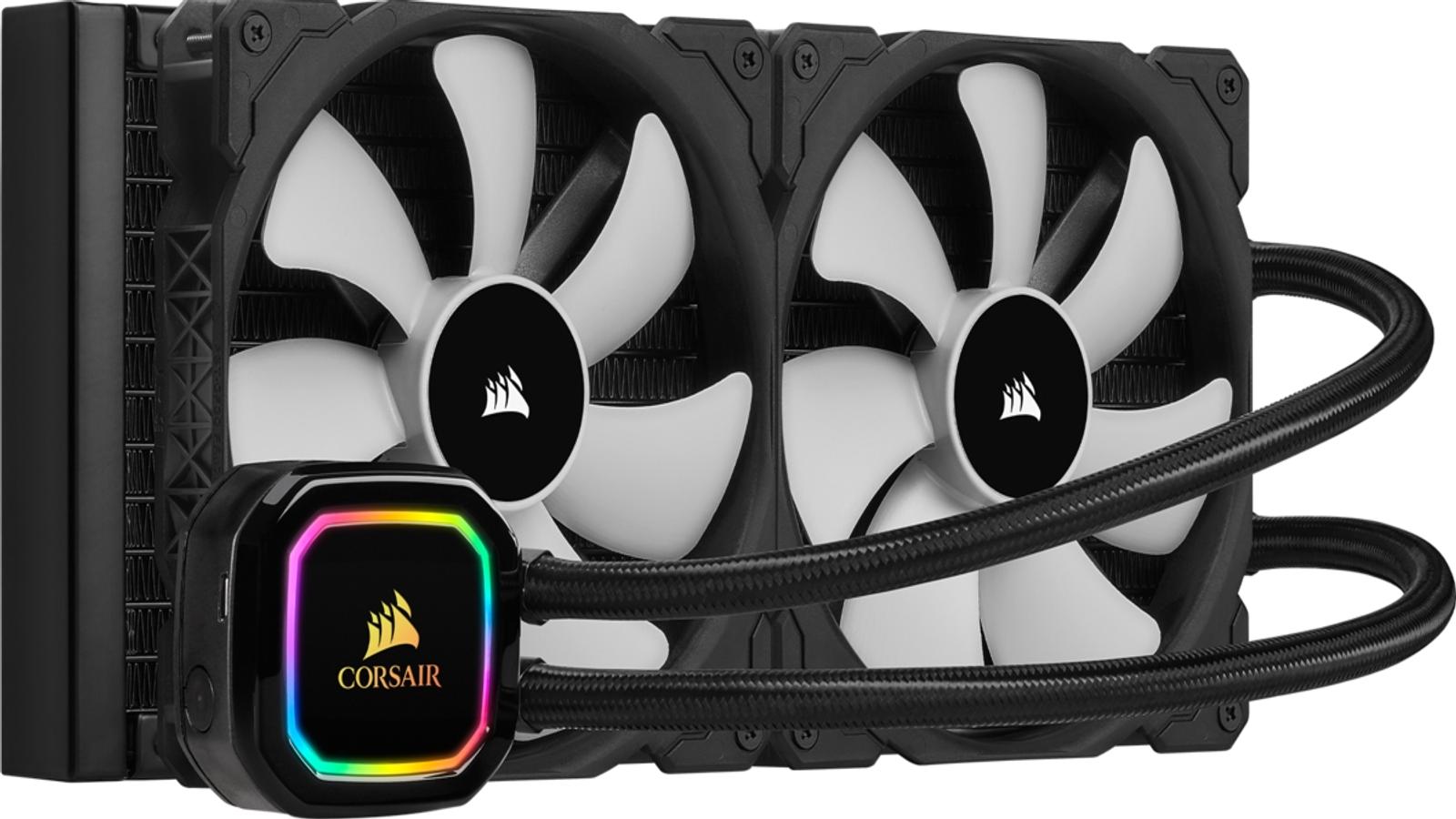

Описание

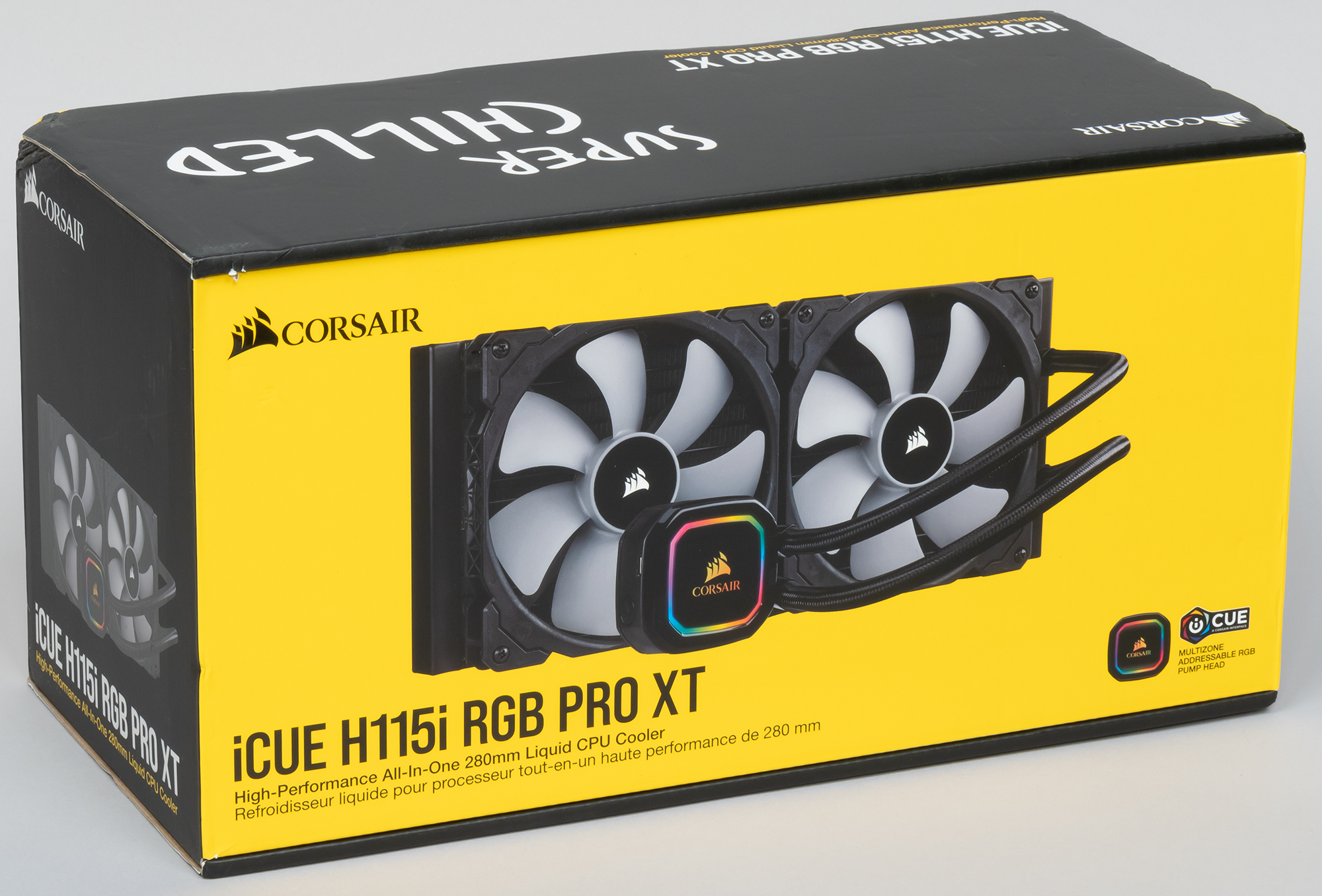

Поставляется система жидкостного охлаждения Corsair iCue H115i RGB Pro XT в коробке из среднего по толщине гофрированного картона. Оформление коробки красочное, с использованием фирменных желтого и черного цветов. На внешних плоскостях коробки не только в цвете изображен сам продукт, но и перечислены основные особенности, технические характеристики, указана комплектация и есть чертеж радиатора с главными размерами. Надписи выполнены на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладка из вспененного полиэтилена, чехлы из вспененного полиэтилена и пластиковые пакеты. Подошва теплосъемника и термопаста на ней защищены колпаком из прозрачного пластика.

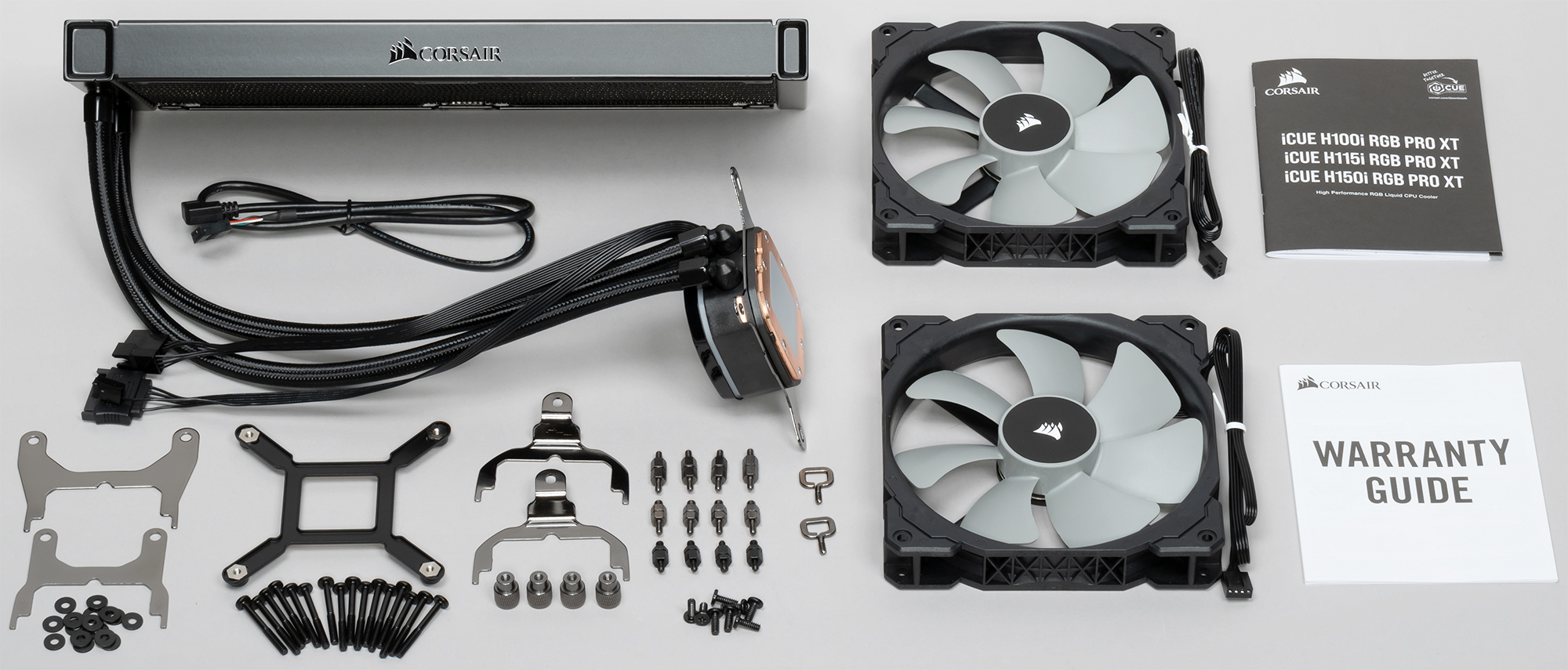

Внутри коробки находятся радиатор с подключенной помпой, вентиляторы, комплект крепежа, кабель USB, инструкция по установке и описание гарантии.

Инструкция с рисунками и поясняющими надписями также на нескольких языках, включая русский. На сайте компании есть описание системы, PDF-файл с инструкцией по установке, а также ссылка на дистрибутив актуальной версии ПО iCue. Система герметичная, заправлена, готова к использованию.

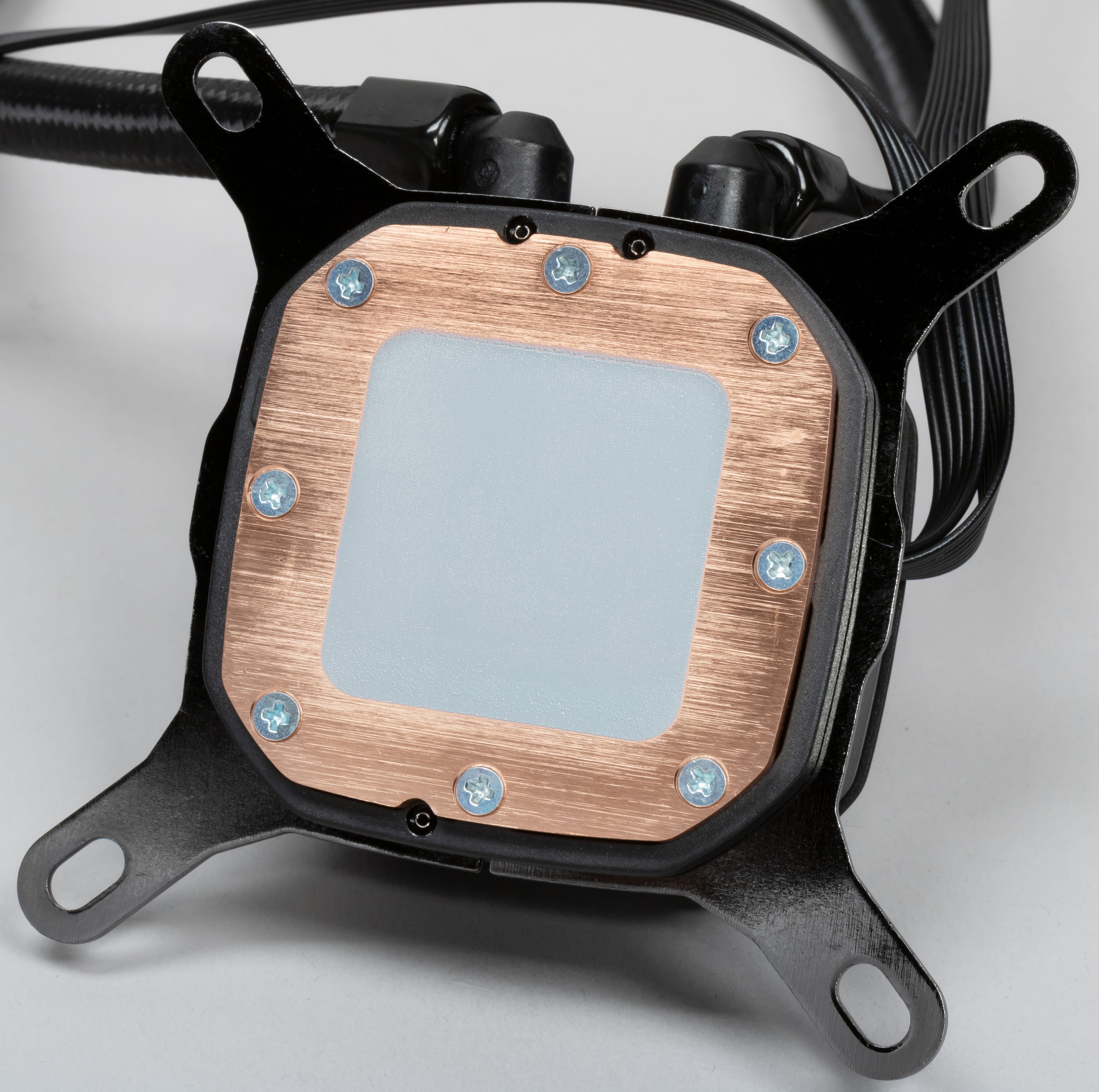

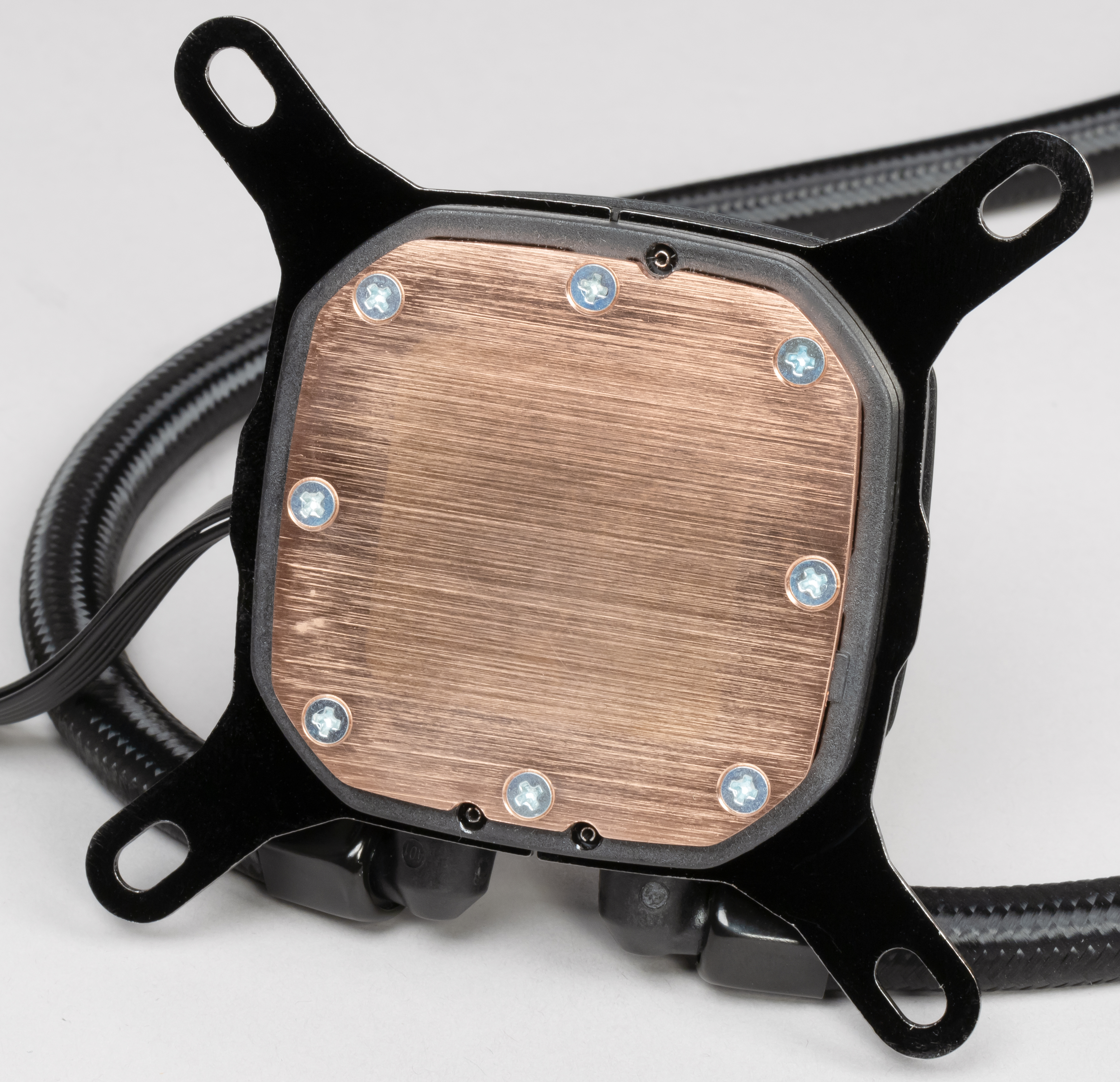

Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина (толщиной по видимой части 2,5 мм). Ее внешняя поверхность шлифованная и слегка полированная. Плоскость подошвы чуть-чуть (где-то на 0,2 мм) выпуклая к центру.

Габариты этой пластины — 56×56 мм, а внутренняя часть, ограниченная отверстиями — 45×45 мм. Центральную часть медного основания занимает нанесенная тонким слоем термопаста.

Запаса для ее восстановления в комплекте поставки, к сожалению, нет. Во всех тестах использовалась качественная термопаста другого производителя, расфасованная в шприц. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-7980XE:

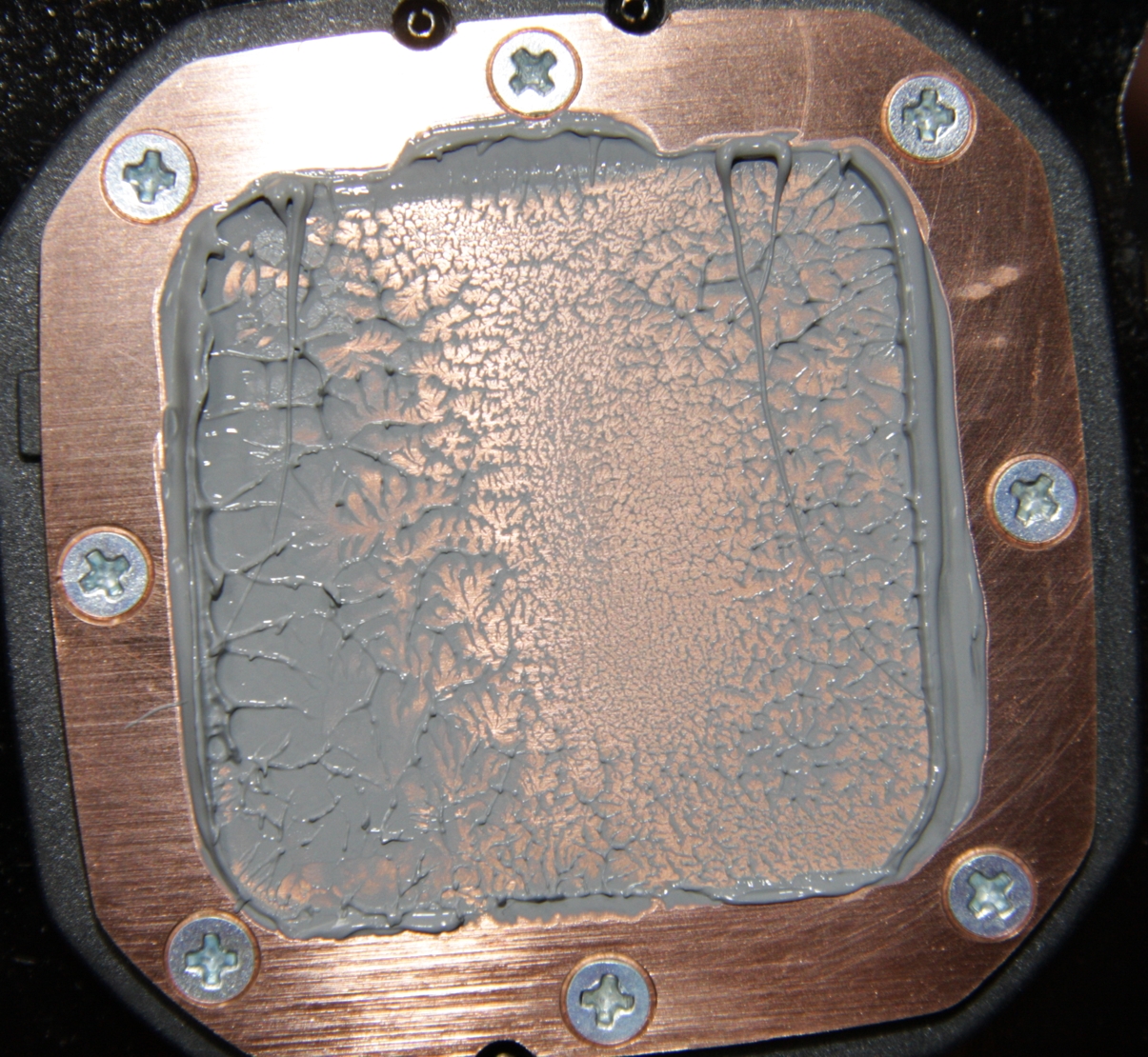

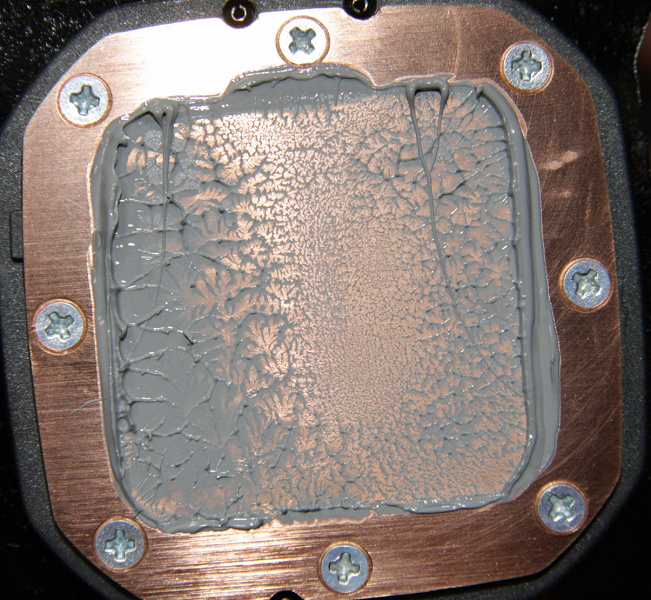

И на подошве помпы:

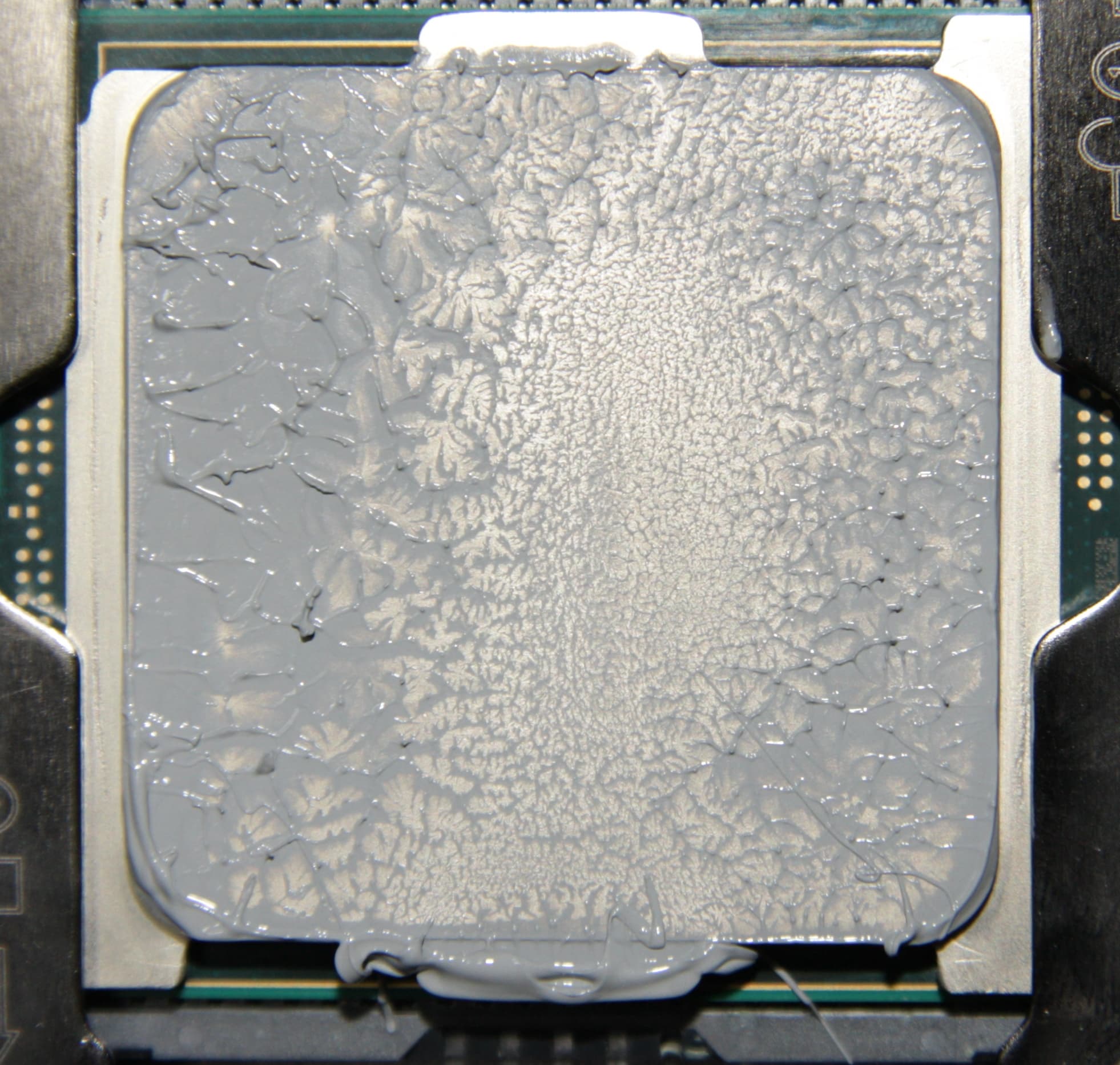

Видно, что термопаста распределилась практически по всей площади крышки процессора, а примерно по центру есть большой участок плотного контакта. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру.

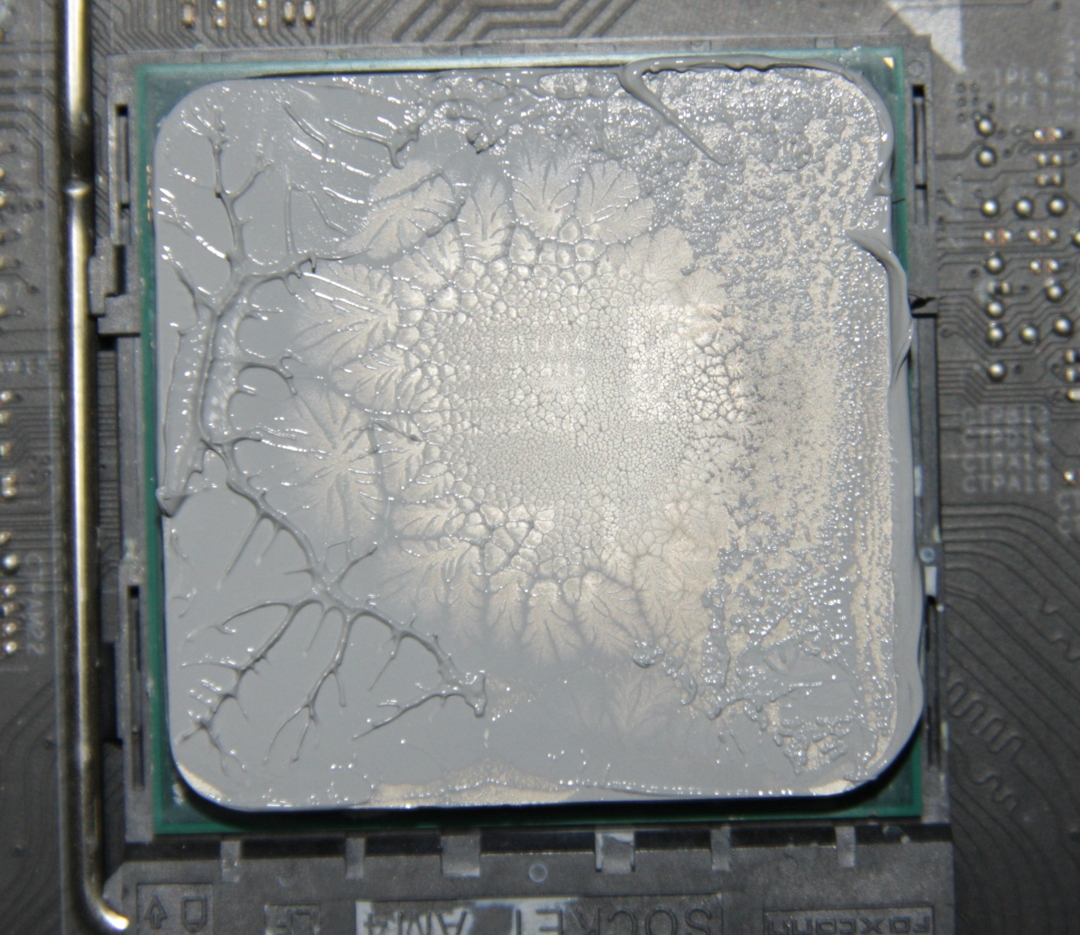

И в случае процессора AMD Ryzen 9 3950X. На процессоре:

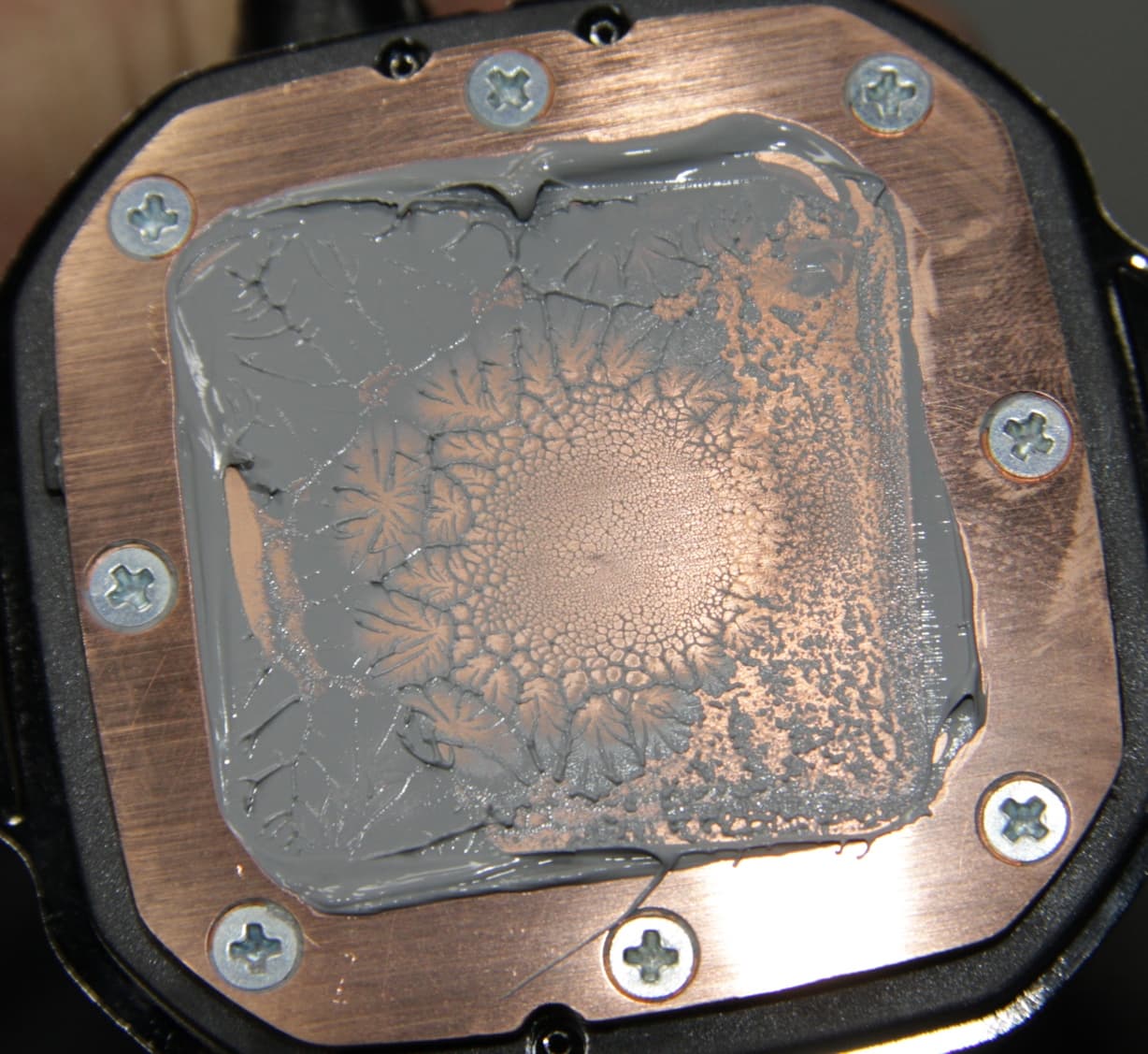

На подошве теплосъемника:

В данном случае также в центре есть большое пятно плотного контакта. (Распределение термопасты, конечно, немного изменилось при разъединении процессора и помпы.)

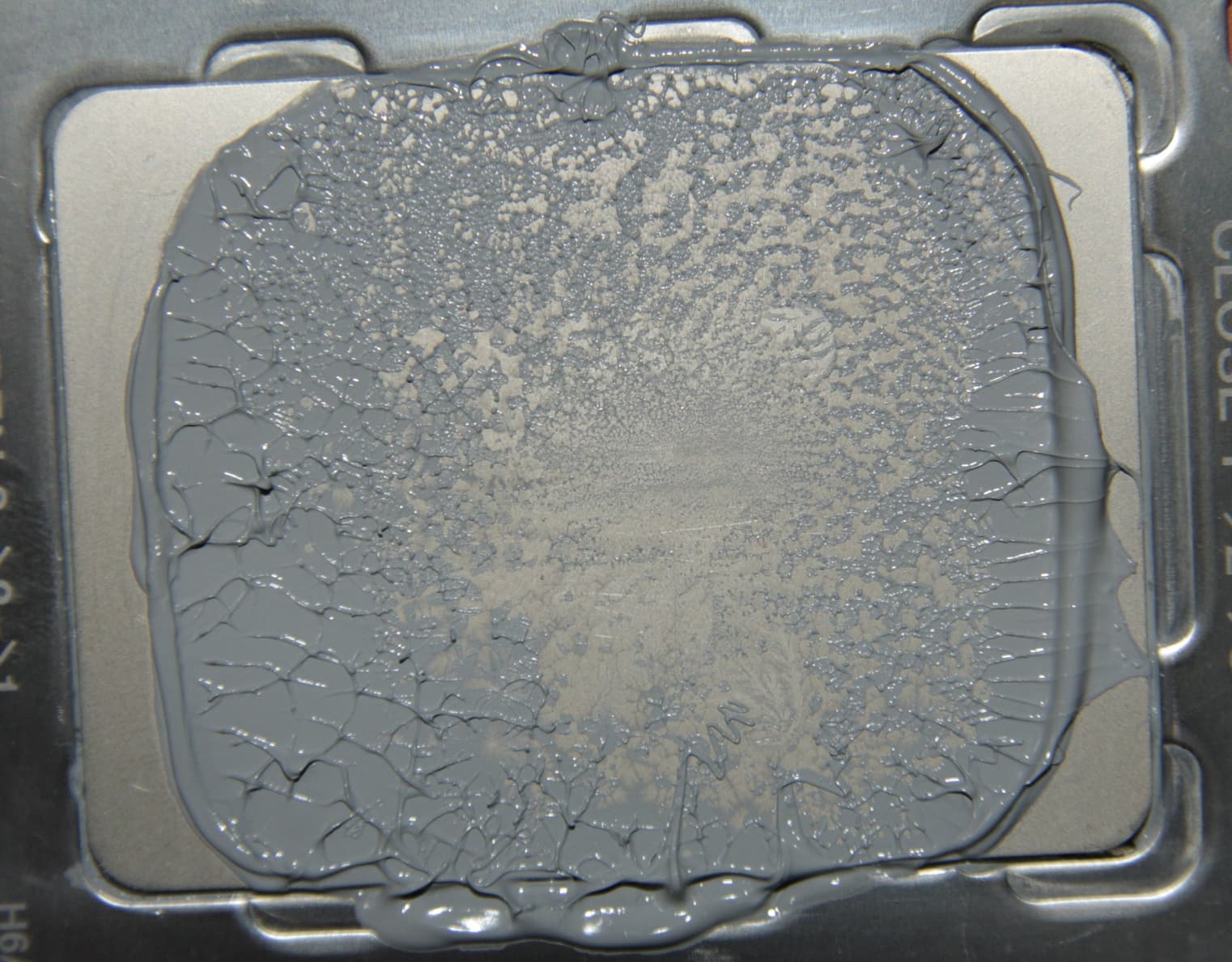

Распределение термопасты на процессоре AMD Ryzen Threadripper 2990WX:

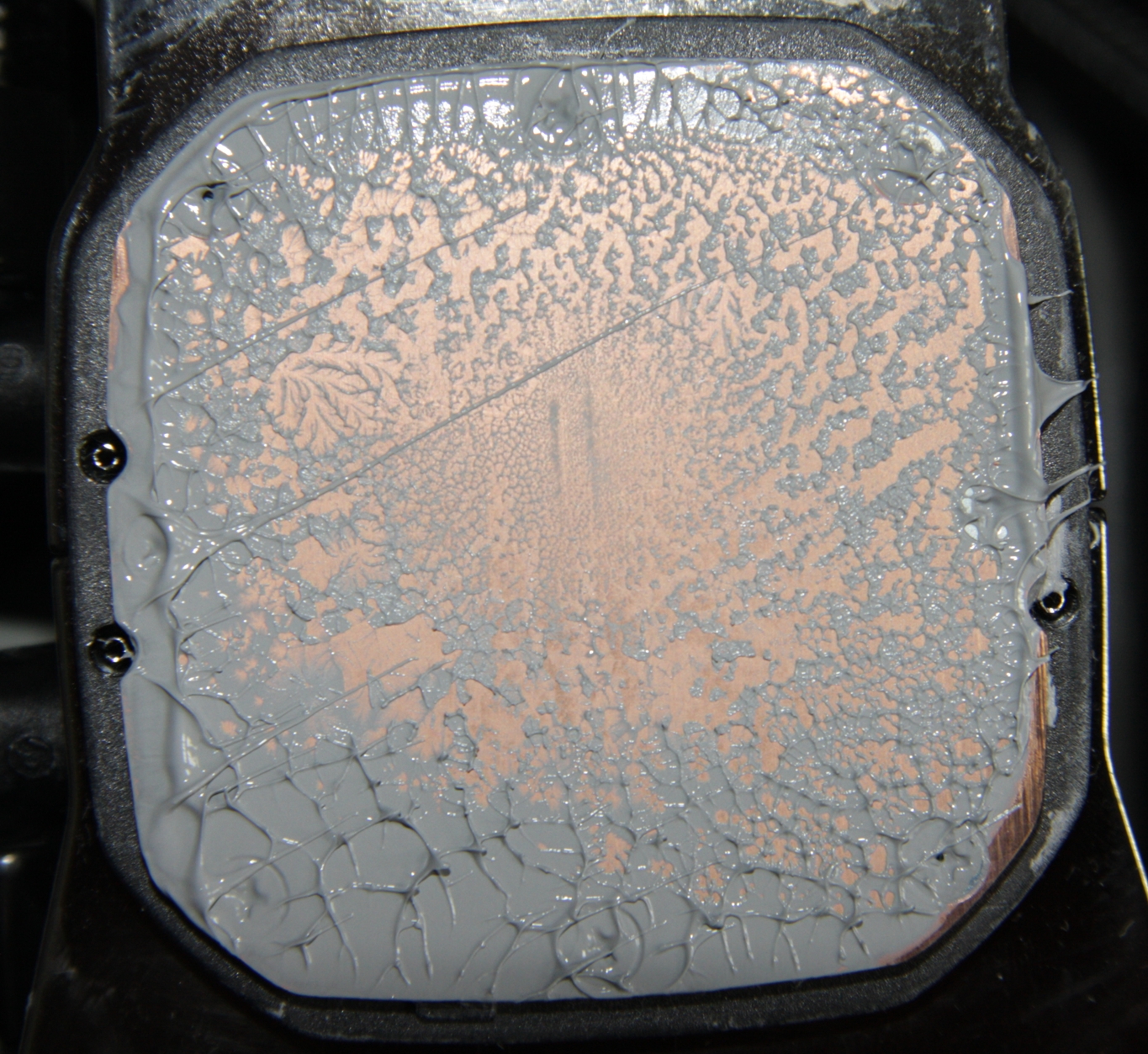

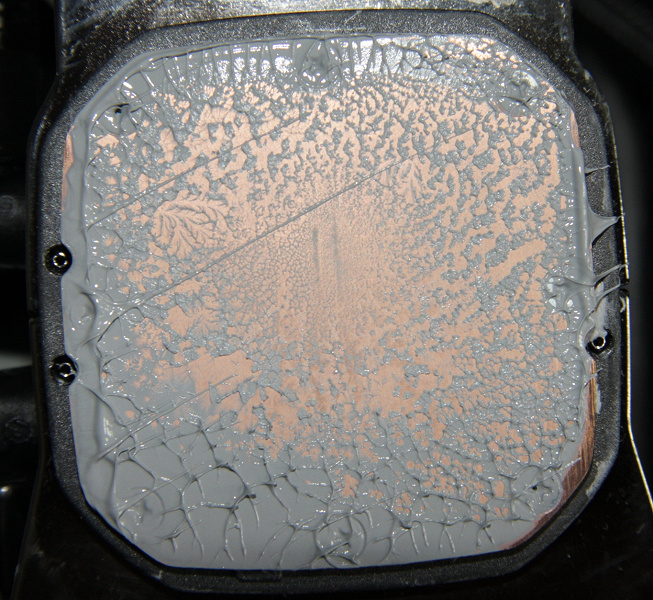

На подошве помпы:

В случае процессора AMD Ryzen Threadripper 2990WX пятно плотного контакта в процентном отношении от площади крышки процессора меньше. Видно, что к краям крышки слой термопасты весьма толстый, а у этого процессора четыре кристалла расположены со сдвигом от центра к четырем углам. То есть вряд ли стоит ожидать хорошей эффективности при охлаждении процессоров AMD Ryzen Threadripper.

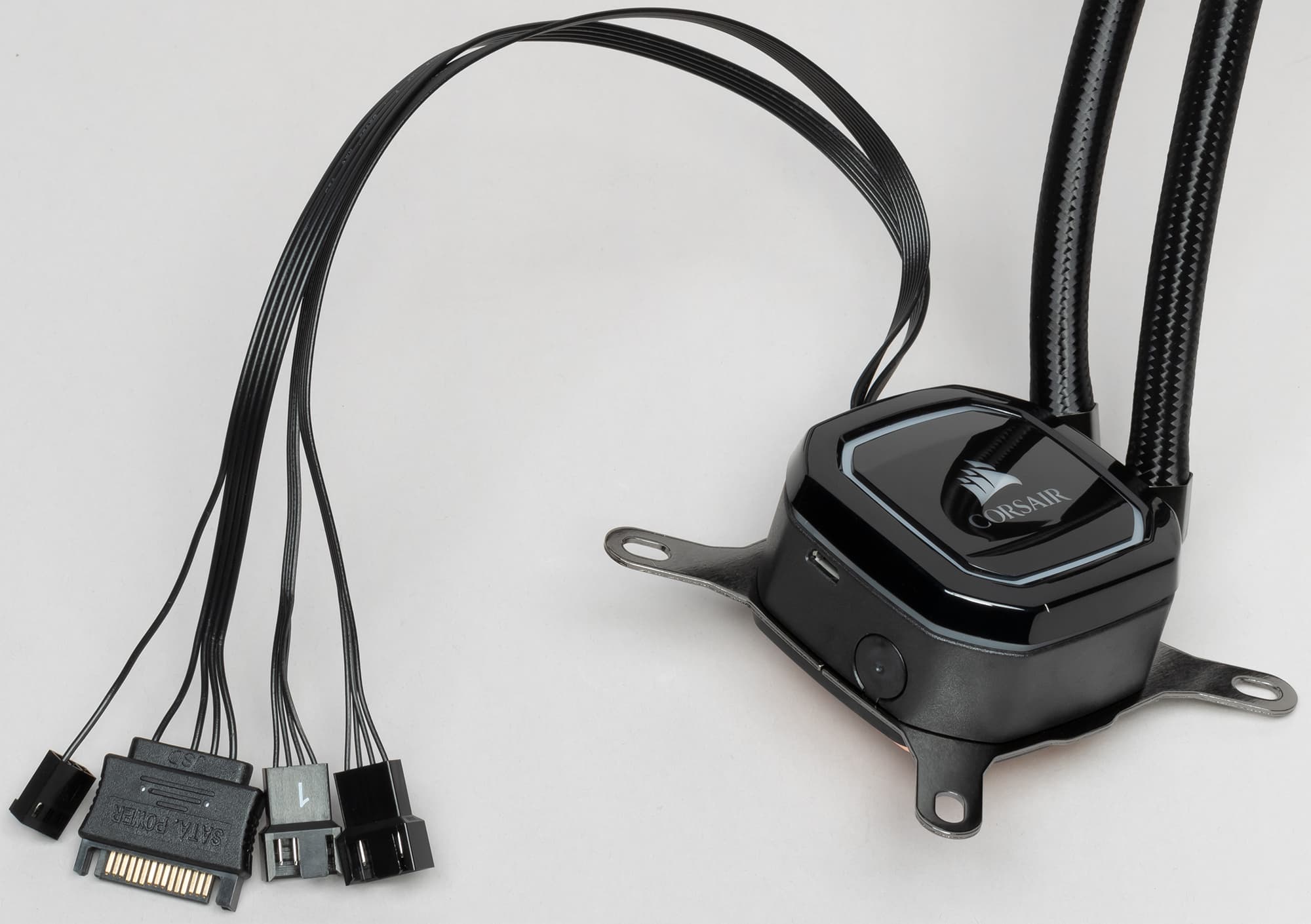

Основание корпуса помпы изготовлено из твердого черного пластика с матовой поверхностью, а верхняя часть — из белого полупрозрачного пластика. Сверху помпа закрыта накладкой из прозрачного пластика с зеркально-гладкой поверхностью, на которую изнутри нанесено черное покрытие. Места, где оно отсутствует, образуют рисунок логотипа. Сверху по периметру корпуса помпы закреплена рамка из черного пластика снаружи с зеркально-гладкой поверхностью.

Помпа оснащена многоцветной многозонной (16 адресуемых RGB-светодиодов) подсветкой, управляемой встроенным в помпу контроллером. В плане корпус помпы — квадрат со скошенными и слегка закругленными углами с расстоянием между сторонами примерно 62 мм. Высота помпы всего 36,5 мм. Длина кабеля питания SATA от помпы 30 см, а длина кабеля (один провод — передается только сигнал датчика вращения) в разъем вентилятора на системной плате 31 см. Длина кабеля с разъемами для питания вентиляторов 29 см. Длина кабеля USB — 63 см (Micro-USB на колодку).

Шланги относительно жесткие и упругие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 10 мм. Длина шлангов — 35,7 см (до гильз). Шланги не короткие, но встречаются и длиннее. Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы.

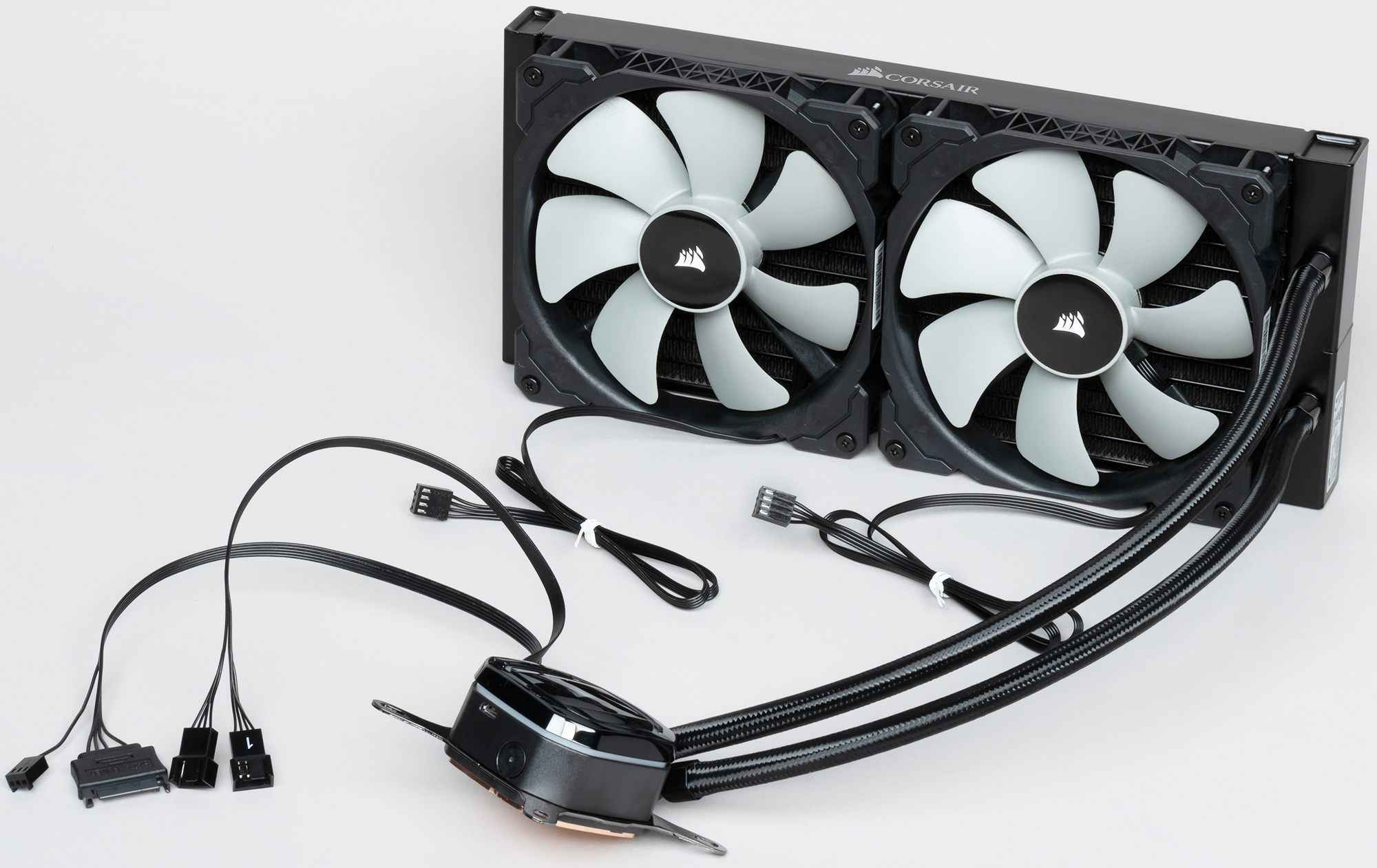

Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие. Габариты радиатора — 323×137×27 мм. Система в сборе с крепежом под LGA 2011 имеет массу 1462 г.

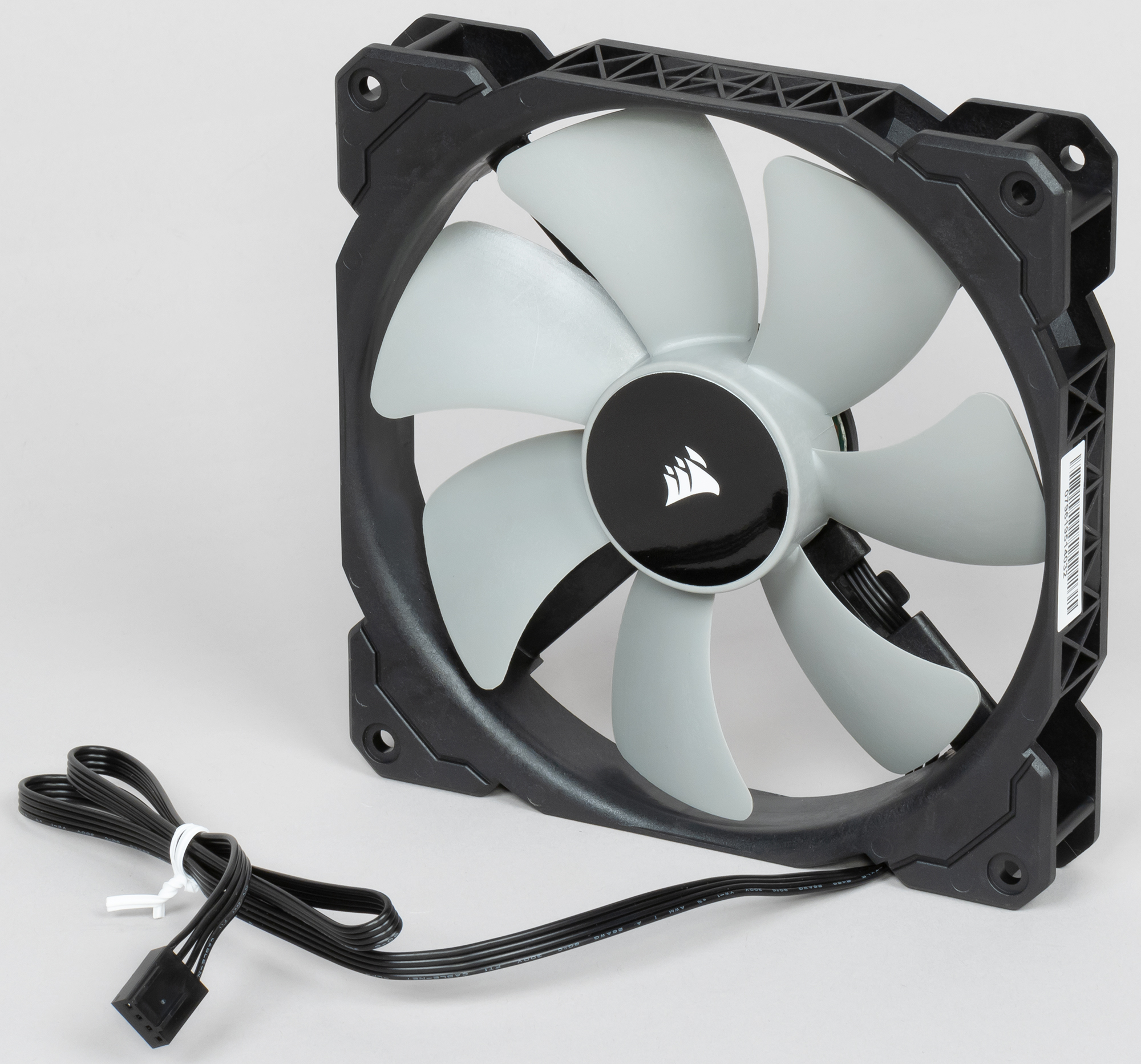

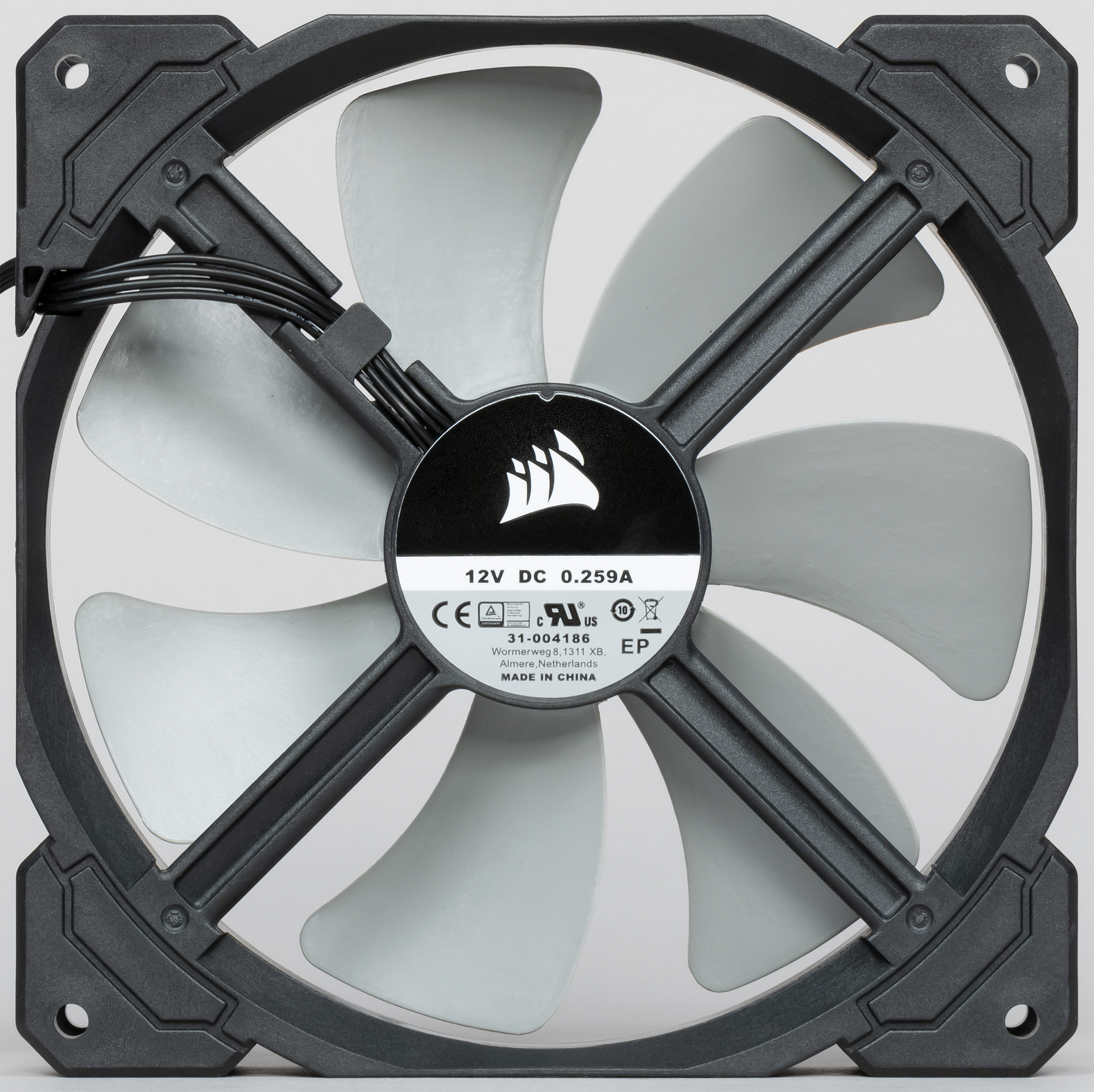

Крыльчатка вентилятора изготовлена из светло-серого непрозрачного пластика с матовой поверхностью.

Виброгасящие элементы отсутствуют. Впрочем, обычно толку от них все равно ноль.

Высота рамки вентилятора 25 мм. Габариты рамки — 140 на 140 мм. Декоративной оплетки на кабелях от вентиляторов нет, как нет ее и на кабелях от помпы, что облегчает установку. Длина кабеля питания вентилятора составляет 57,5 см.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое или черное полуматовое лакокрасочное покрытие. Отметим большие гайки с накаткой, благодаря которым нет необходимости использовать инструменты при установке помпы на процессор, а также то, что крепежные скобы просто вставляются в пазы на помпе, это очень удобно.

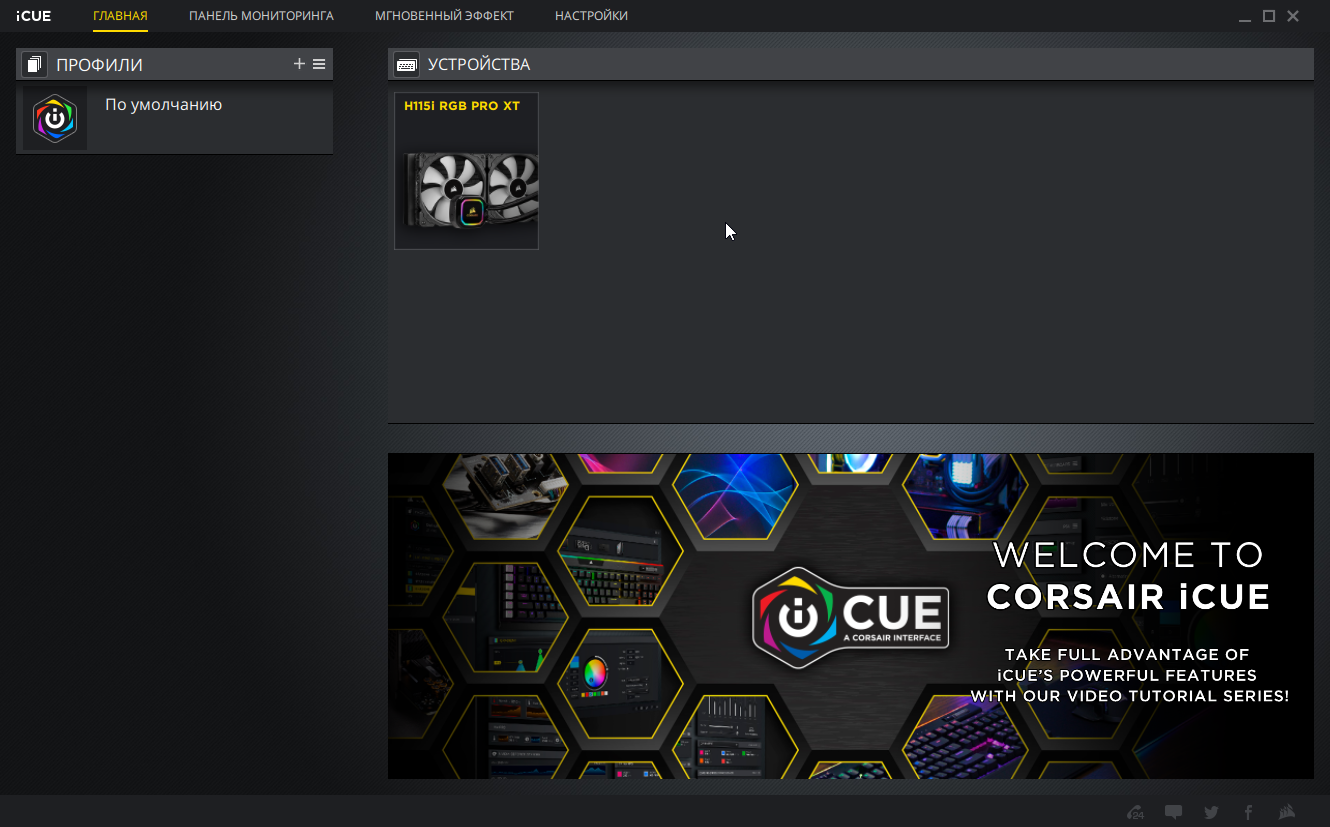

Для управления работой системы охлаждения, а именно работой вентиляторов, помпы и подсветки, на ПК нужно установить фирменное ПО iCue. Пройдемся по тем функциям, которые имеют непосредственное отношение к рассматриваемой системе охлаждения. Для доступа к ним нужно выбрать систему в главном окне.

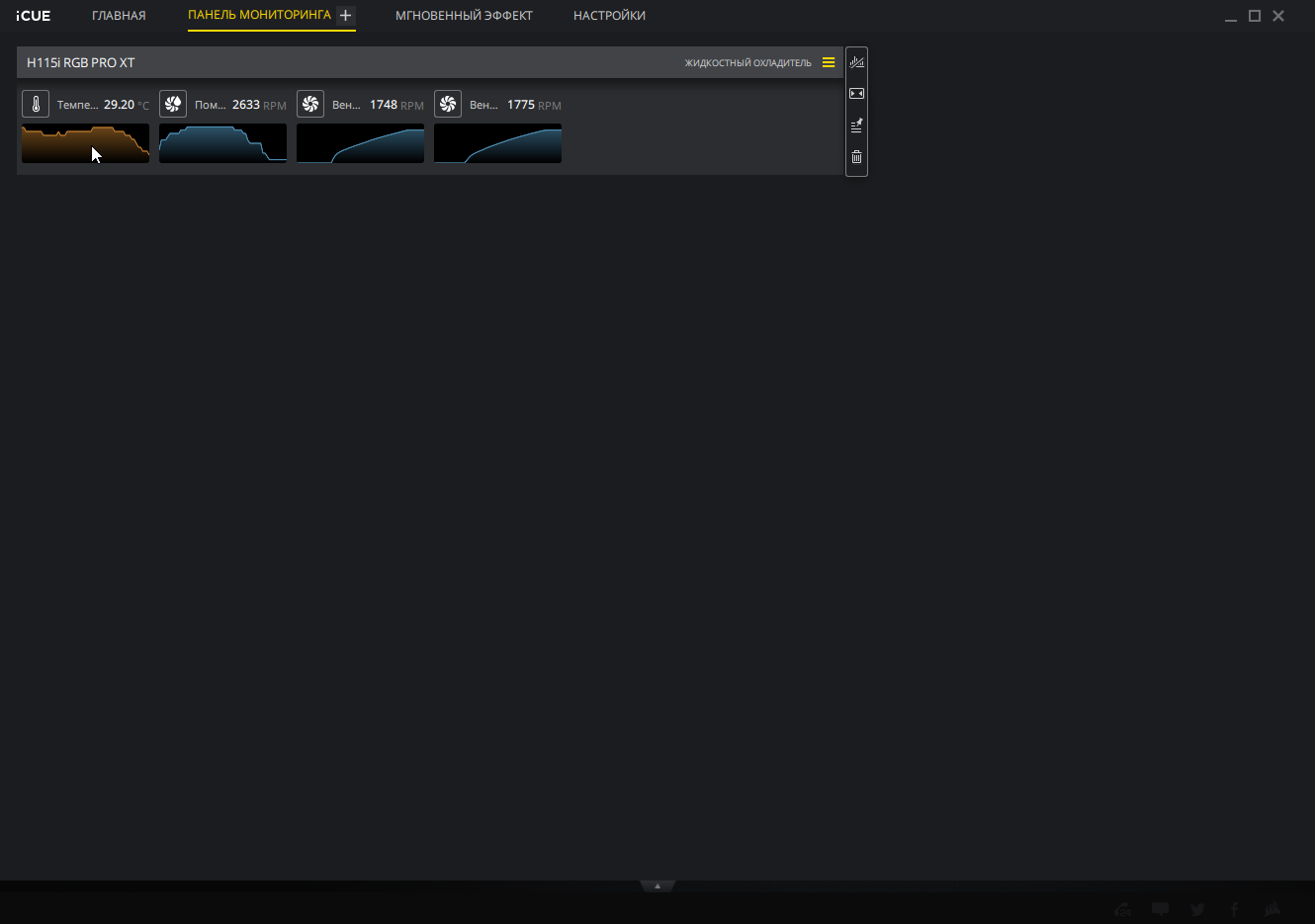

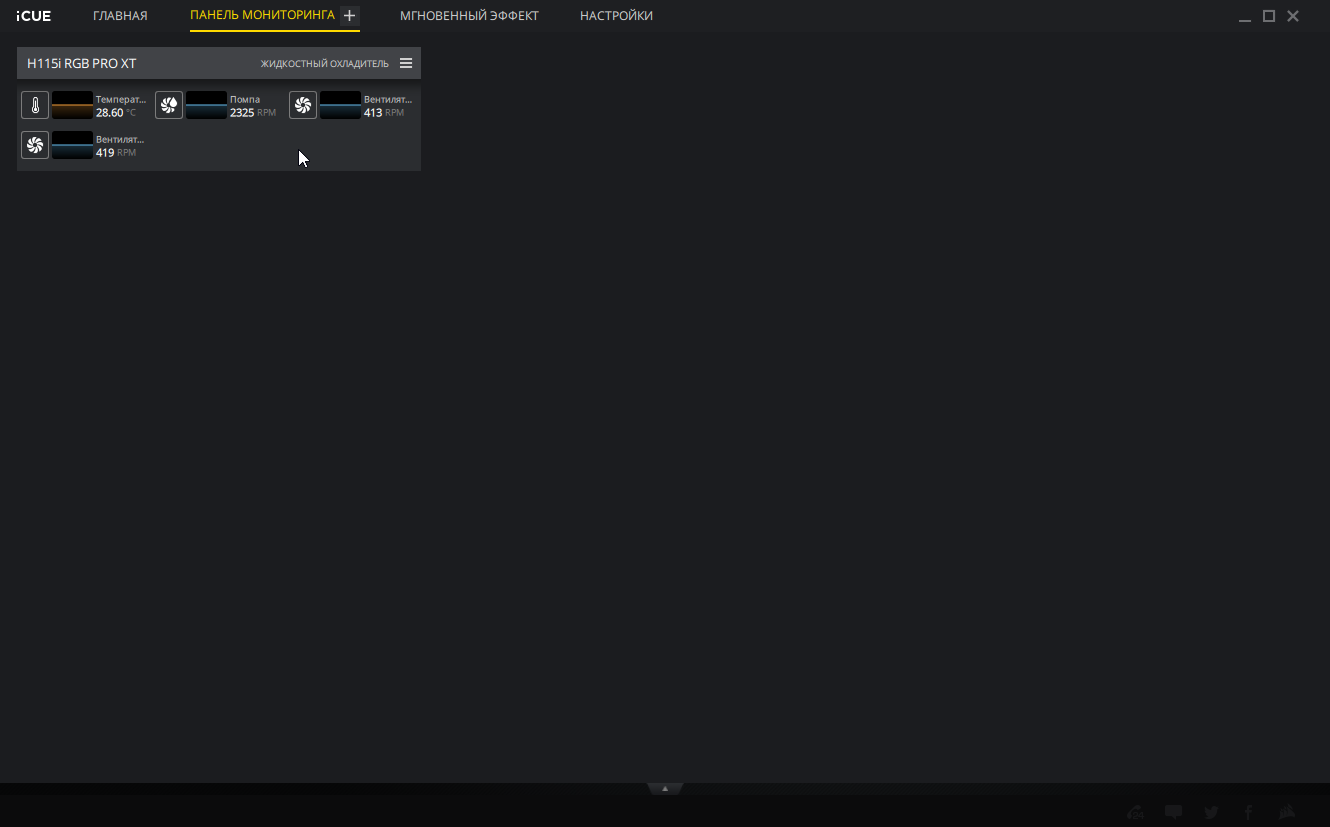

Можно отслеживать значения температуры охлаждающей жидкости, скорости вращения всех двух вентиляторов и помпы, в том числе и в виде графиков за определенный период времени.

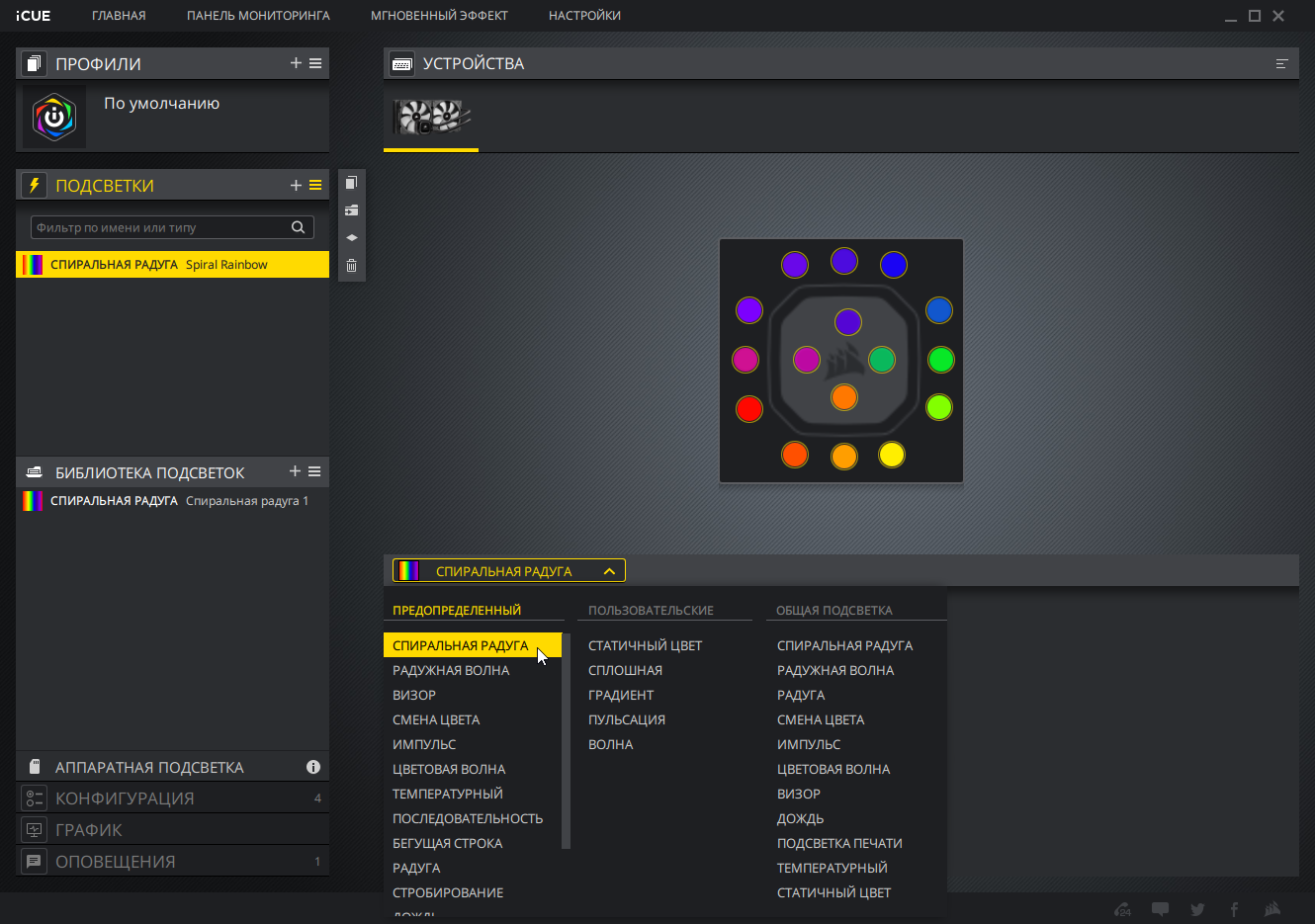

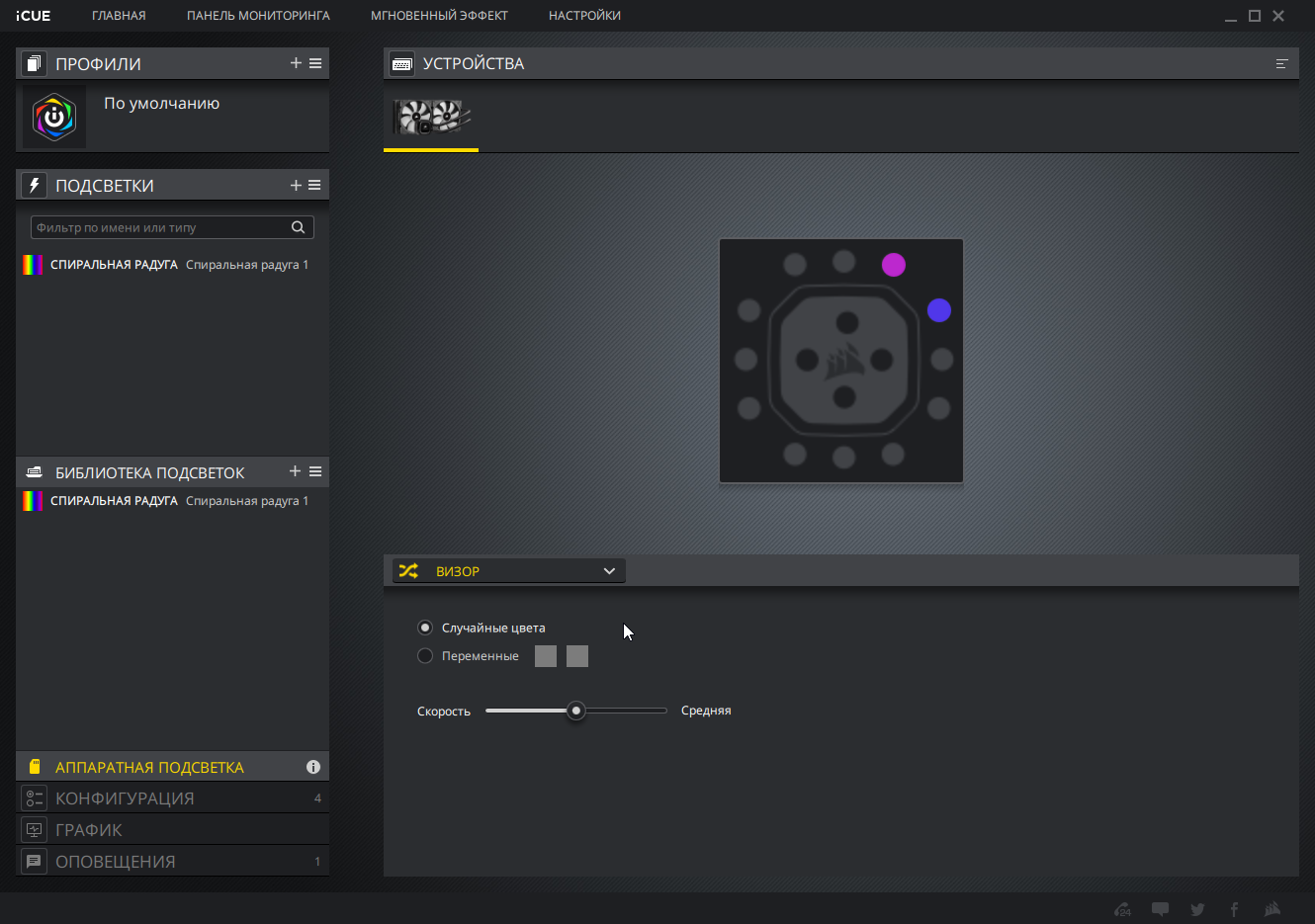

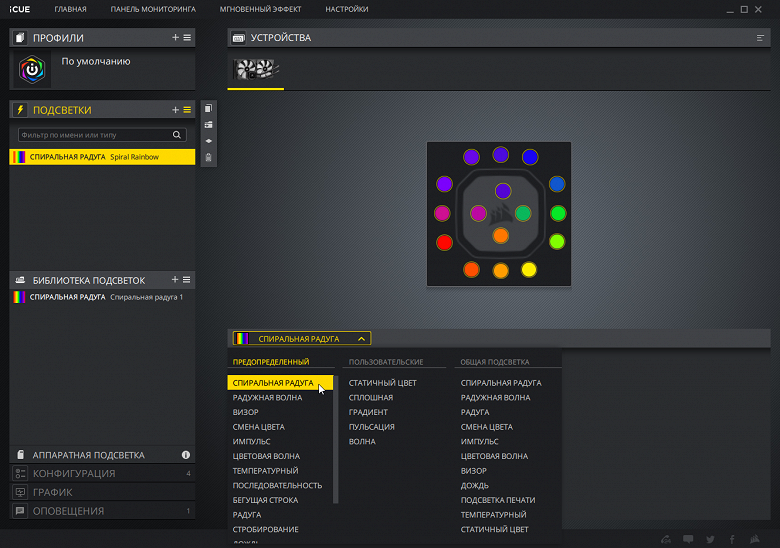

Доступны выбор профиля подсветки и его настройка.

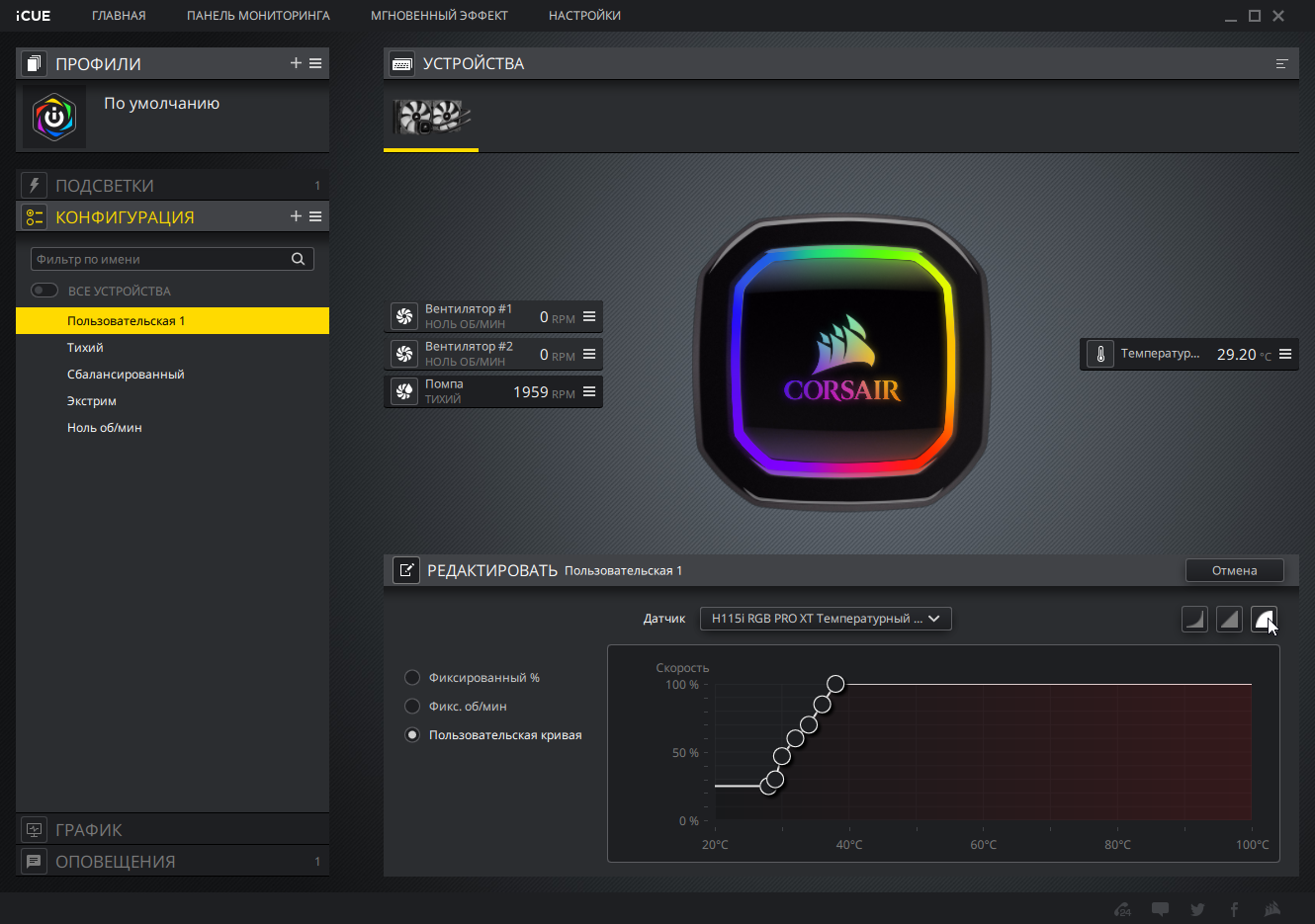

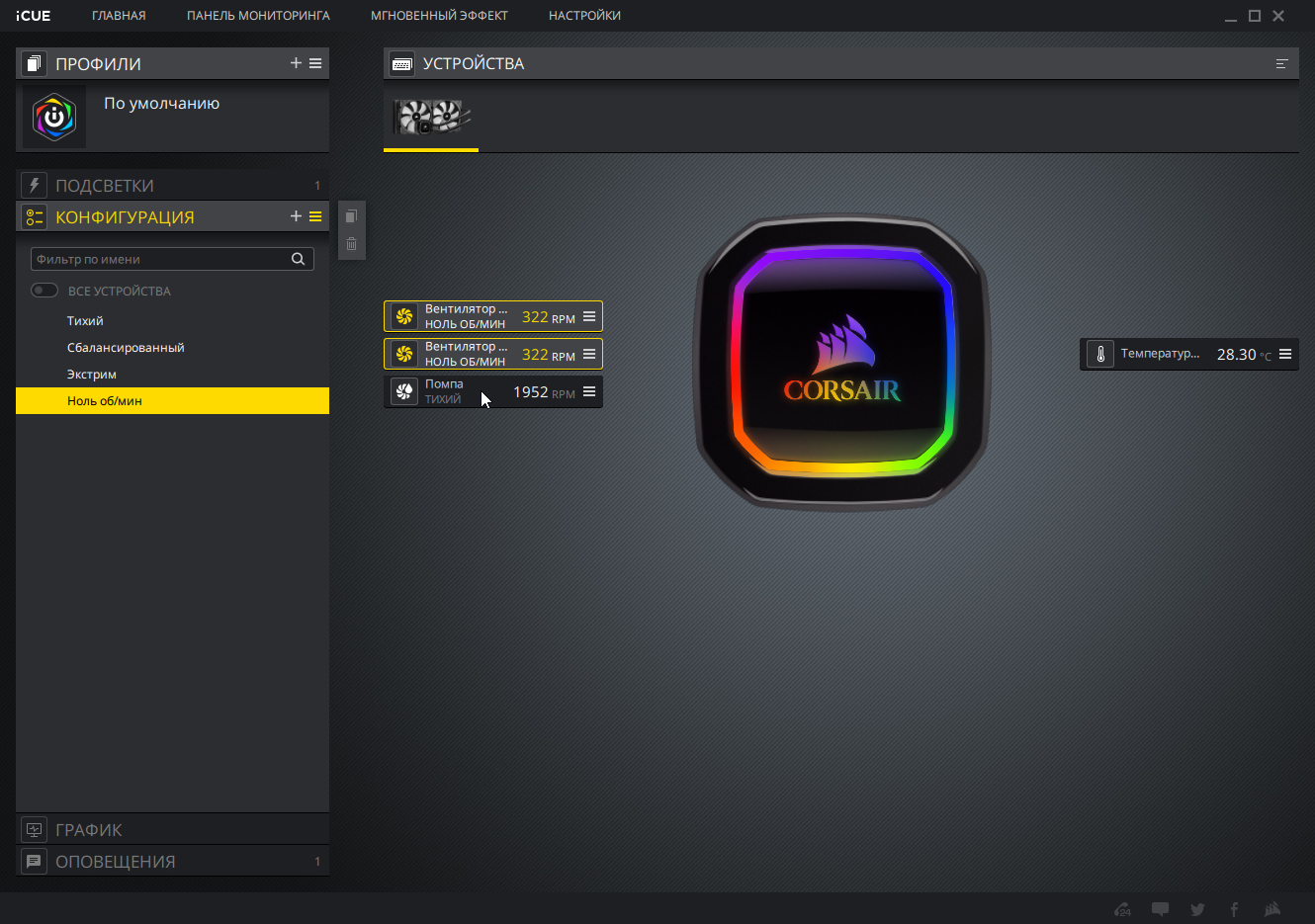

Для вентиляторов и помпы можно выбрать один из предустановленных профилей с различными видами зависимости скорости вращения от температуры, при этом в случае вентиляторов доступен профиль с остановкой при низкой температуре.

Пользователь может создать собственный профиль с зависимостью скорости вращения от показания одного из доступных в системе датчиков температуры.

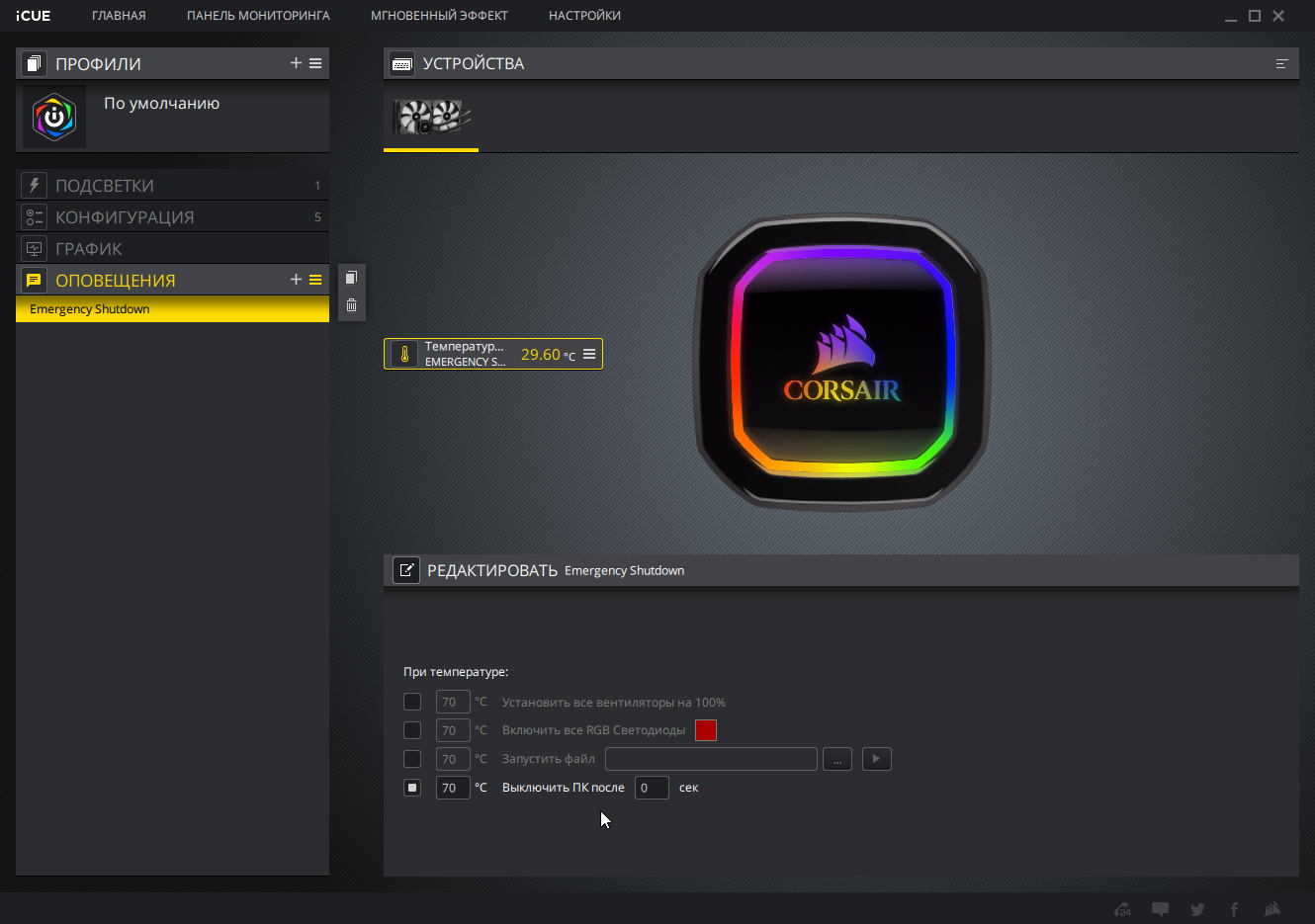

Также можно выбрать действия, которые будут выполнятся при достижении пороговых значений датчика температуры.

Режимы подсветки с некоторыми вариантами настроек можно посмотреть на видео ниже:

На систему Corsair iCue H115i RGB Pro XT установлена гарантия в 5 лет.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32). Потребление процессора при замерах по дополнительному разъему 12 В на материнской плате под нагрузкой меняется от 269 Вт при 55 °C температуры процессора до 294 Вт при 100 °C. Во всех тестах помпа работает на максимальной скорости вращения.

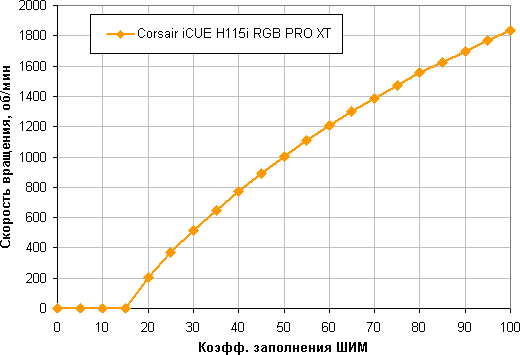

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — очень широкий диапазон регулировки и плавный рост скорости вращения при изменении коэффициента заполнения от 15% до 100%. Отметим, что при КЗ 0% (точнее, при 15% и меньше) вентиляторы останавливаются, что может пригодиться в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке. При 17% вентиляторы запускаются.

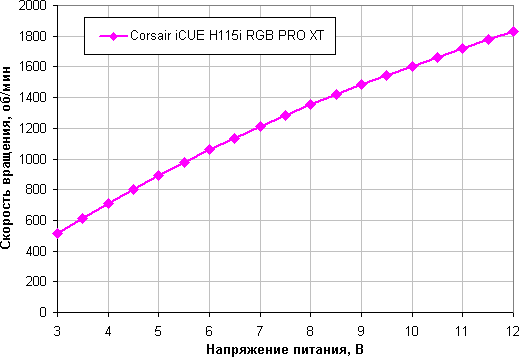

Изменение скорости вращения также плавное, но диапазон регулировки с помощью напряжения заметно у́же. Вентиляторы останавливаются при 2,7/2,8 В, а при 2,8/2,9 В запускаются. Видимо, в случае необходимости их допустимо подключать к 5 В.

Управлять скоростью вращения помпы не из приложения iCue, изменяя напряжение питания, относительно трудно, так как, по всей видимости, помпа нормально работает только при питании от разъема SATA, в котором есть все три напряжения (12, 5 и 3,3 В).

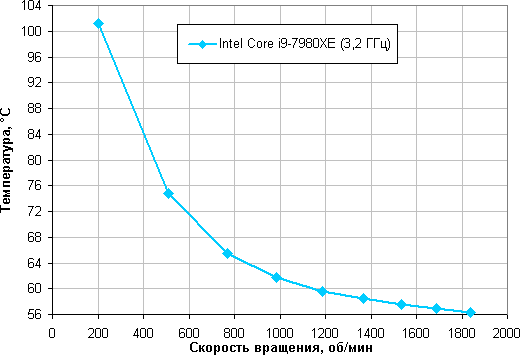

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

При КЗ = 20% система уже не справляется с охлаждением процессора Intel Core i9-7980XE, но это значение соответствует скорости вращения всего порядка 200 об/мин!

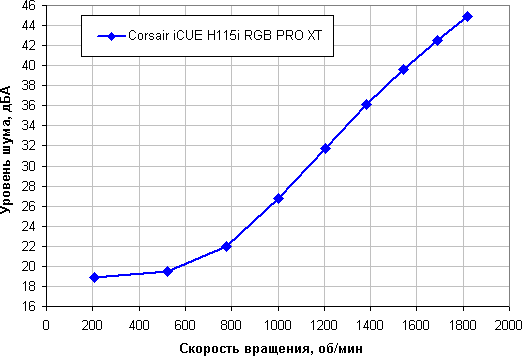

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае охватывается весь указанный диапазон, то есть в зависимости от скорости вращения вентиляторов система может быть как шумной, так и очень тихой. Фоновый уровень был равен 16,0 дБА (условное значение, которое показывает шумомер). Уровень шума только от помпы, работающей на максимальных оборотах, равен всего 18,7 дБА. Помпа очень тихая. Отметим, что при значительном снижении скорости вращения помпы с помощью ПО iCue уровень шума от помпы возрастает.

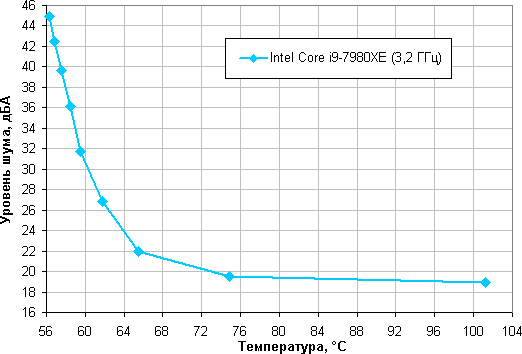

Построение зависимости уровня шума от температуры процессора при полной загрузке

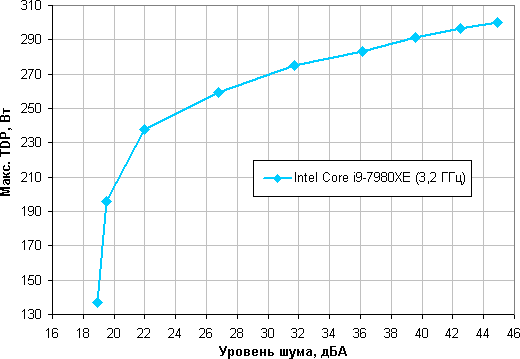

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 250 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 300 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими кулерами, протестированными по такой же методике (список пополняется). Эффективность данной системы высокая.

Тестирование на процессоре AMD Ryzen 9 3950X

В качестве дополнительного теста мы решили посмотреть, как данная СЖО справится с охлаждением AMD Ryzen 9 3950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. В тестах использовался указанный процессор и материнская плата ASRock X570 Taichi. Все ядра процессора работали на фиксированной частоте 3,6 ГГц (множитель 36). Для установки этой частоты использовалась программа A-Tuning производителя системной платы. В качестве нагрузочного теста применялась программа powerMax (с использованием системы команд AVX). Потребление процессора при замерах по двум дополнительным разъемам 12 В на материнской плате под нагрузкой менялось от 152 Вт при 59 °C температуры процессора до 164 Вт при 86 °C.

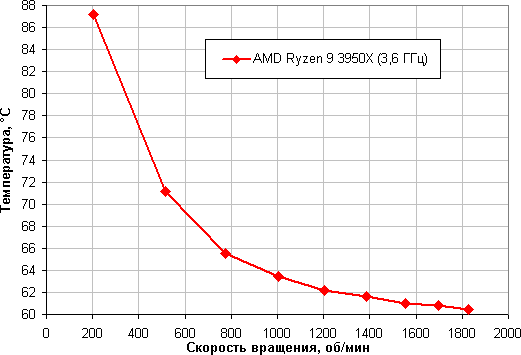

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается даже при КЗ равном 20%.

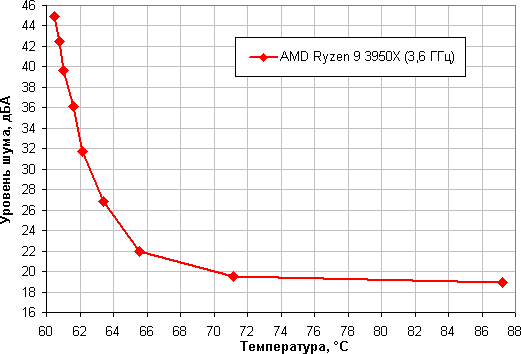

Зависимость уровня шума от температуры процессора при полной загрузке:

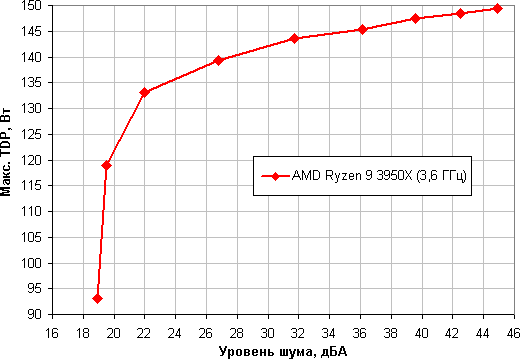

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 137 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 150 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Результат заметно хуже, чем в случае процессора Intel Core i9-7980XE. Впрочем, при условии достаточно хорошей вентиляции в корпусе данный кулер вполне справится с охлаждением процессора AMD Ryzen 9 3950X, но на возможность существенного разгона рассчитывать уже не стоит.

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора).

Тестирование на процессоре AMD Ryzen Threadripper

Также мы решили выяснить, как система Corsair iCue H115i RGB Pro XT справится с охлаждением процессора Ryzen Threadripper 2990WX, максимальное потребление которого достигает 335 Вт. Использовался указанный процессор и материнская плата Asus ROG Zenith Extreme. Все ядра процессора работали на фиксированной частоте 3,5 ГГц (множитель 35). Нагрузка: Stress FPU из пакета AIDA64.

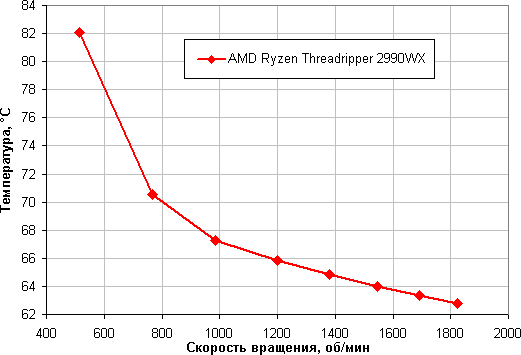

Зависимость температуры процессора AMD Ryzen Threadripper 2990WX при его полной загрузке от скорости вращения вентиляторов:

По факту процессор 2990WX при 24 градусах окружающего воздуха перегревается на оборотах вентиляторов, достигаемых при КЗ 20% и ниже (напряжение не менялось — 12 В).

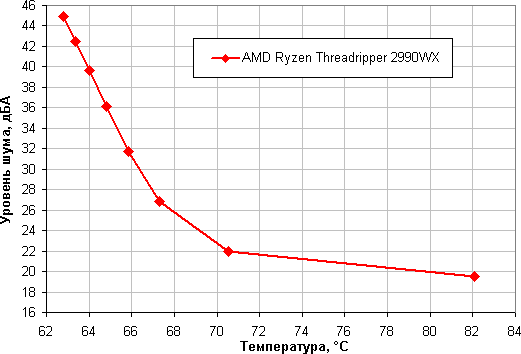

Зависимость уровня шума от температуры процессора при полной загрузке:

Потребляемая процессором мощность (в сумме по двум разъемам 12 В для питания процессора) меняется от 266 до 288 Вт по мере увеличения температуры процессора от 62 до 81 градусов. Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума уже в случае AMD Ryzen Threadripper 2990WX:

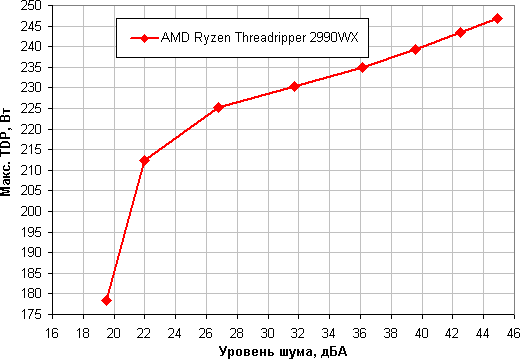

Приняв 25 дБА за критерий условной бесшумности, получим, что примерная максимальная мощность процессора, соответствующего этому уровню, составляет порядка 220 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 245 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Результат для СЖО, не оптимизированной под AMD Ryzen Threadripper, неплохой, но хуже, чем в случае процессора Intel Core i9-7980XE. Это можно объяснить тем, что область теплосъемника (точнее, его активная часть) не охватывает всю площадь, на которой размещаются кристаллы процессора AMD Ryzen Threadripper.

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими, протестированными по такой же методике (список систем пополняется) с процессором AMD Ryzen Threadripper 2990WX.

Выводы

На основе системы жидкостного охлаждения Corsair iCue H115i RGB Pro XT можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 250 Вт, а температура внутри корпуса не повысится выше 44 °C. В случае чиплетного процессора AMD Ryzen 9 3950X эффективность кулера заметно ниже, и для соблюдения указанных выше условий максимальная мощность, потребляемая процессором, должна быть не выше 137 Вт. Процессор типа AMD Ryzen Threadripper 2990WX эта СЖО может бесшумно охлаждать, если потребление процессора не превысит 220 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности во всех трех случаях можно существенно увеличить. Любители моддинга оценят адресуемую многозонную RGB-подсветку помпы, которая поможет украсить внутреннее пространство системного блока. Отметим хорошее качество изготовления, удобные в работе плоские кабели без оплетки, подключение к разъему питания SATA, удобный крепеж водоблока, а также функциональное ПО iCue, предназначенное для контроля и управления работой данной системы охлаждения, и не только для этого.
